Установка петель-бабочек: монтаж накладных петель

В некоторых случаях при установке дверей вместо традиционных петель используются так называемые «бабочки» или, иными словами, накладные модели. Эти изделия имеют ряд отличительных особенностей, которые напрямую влияют на способ их монтажа.

Накладные дверные петли просто крепятся саморезами поверх полотна без врезки

Особенности изделия, преимущества и недостатки

Для начала необходимо разобраться в сути конструкции петель-бабочек. Они относятся к разряду карточных моделей, по виду эти детали напоминают бабочку, за что и получили такое название.

Стандартные врезные петли устанавливаются заподлицо, то есть необходимо сделать углубление в двери и коробе, сняв несколько миллиметров материала. Накладные виды в этом плане имеют кардинальные отличия, их можно крепить непосредственно на саму облицовку полотна, без предварительной подготовки поверхности.

Подобная установка накладных моделей петель без врезки возможна благодаря ряду нюансов.

Дело в том, что при закрывании двери обе половинки креплений должны обеспечивать плотное прилегание торца полотна к лутке. В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал. Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

Недостатки петель-бабочек:

двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
со временем могут возникать перекосы, препятствующие движению полотна;
данные модели подходят только для установки легких дверей;
для их монтажа требуется идеально ровная поверхность.

Особая конструкция данных моделей позволяет производить монтаж без врезки, но такой способ установки имеет свои минусы

Именно в связи с этими моментами в основном используются врезные модели. Если же вы устанавливаете двери в первый раз, накладные варианты будут для вас оптимальным выбором.

Методика установки

Давайте рассмотрим, как производится установка таких креплений. Для монтажа «бабочек» вам понадобится минимальный набор инструментов:

шуруповерт,
сверло,
саморезы,
шило,
рулетка,
карандаш.

Для начала вам нужно определить места для привинчивания петель, для этого отмерьте с помощью рулетки примерно 20-25 сантиметров от верхнего и нижнего края двери, это и будет исходная точка для каждой петли. Нижнюю лучше крепить дальше от края, чтобы снизить нагрузку на верхнюю часть фурнитуры.

Так как установка петель производится без врезки, сразу же приложите пластину к торцу полотна и наметьте шилом расположение отверстий.

Затем аккуратно просверлите их для того, чтобы в дверь можно было без труда закрутить саморезы.

Последовательность установки петли-бабочки

После первичного монтажа нужно определить расположение пластин на коробке двери. Для этого нужно приложить полотно и примерно наметить их позиции. Затем открутите петли и уже более точно отметьте места для сверления.

После того как все отверстия будут готовы просто приложите полотно к проему и прикрутите обе пластины саморезами. Проверьте ход двери, так как в некоторых случаях могут возникнуть дефекты, которые, впрочем, несложно устранить.

Возможные проблемы и способы их решения

Так как идеально установить петли-бабочки без врезки можно только в условиях наличия ровного полотна и прямой лутки, в процессе работ могут возникнуть некоторые недочеты. Одной из самых распространенных проблем является образование зазора между пластиной и коробом. В это случае дверь не будет плотно закрываться, а со временем вся конструкция расшатается и будет затирать порог.

Чтобы решить данную проблему вам понадобится прокладка, её можно изготовить из щепы, картона, резинки или использовать обычную спичку. Конечно, это несколько скажется на качестве соединения, но зато вы сможете довести петли до нужного положения.

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

Если этот способ вам не подходит, придется несколько доработать конструкцию, превратив накладные «бабочки» в полунакладные. Иными словами, одну их часть придется немного утопить. Обычно врезают большую пластину на коробе. Сделать столь незначительный срез довольно непросто, особенно если учитывать форму изделия.

Если монтаж был произведен правильно, двери будут двигаться бесшумно и плотно притворяться. В противном случае лучше заменить «бабочки» на стандартные врезные изделия.

Установка петель бабочек: монтаж своими руками

Фурнитура – неотъемлемая часть двери. Без нее невозможно нормальное функционирование, открывание и закрывание дверного полотна. Технические достижения дают возможность производить разные по конструкции петли, в том числе и накладные в виде бабочки.

Особенности конструкции

Петли бабочки относят к разряду карточных петель. Внешне они напоминают крылья бабочки, за что и получили свое название.

Петли бабочки устроены так, что при закрывании двери одна их часть встраивается в другую. В закрытом положении обе части фурнитуры могут быть в одной плоскости или раздвинутыми на 1 мм относительно друг друга. Специалисты рекомендуют выбирать второй вид конструкции, поскольку они удобнее в использовании и монтаже.

Петли бабочки могут быть двух видов: для дверей с притвором и без него. В первом случае они имеют дополнительный изгиб.

Приобретая петли, обращайте внимание на фирму производителя. Предпочтение лучше отдавать тем маркам, которые хорошо зарекомендовали себя на рынке дверной фурнитуры. Дешевые петли могут быть выполнены из некачественных материалов. Это приведет к их деформации в процессе установки и эксплуатации.

Достоинства и недостатки

Петли-бабочки монтируются легче, чем любые другие виды петель. В этом их основное преимущество. Под них не нужно делать углубления, срезая стамеской материал. Кроме того, в их пользу говорят невысокая стоимость, привлекательный внешний вид и возможность установить на межкомнатные двери, открывающиеся как вправо, так и влево.

Но, несмотря на легкость монтажа и прочие достоинства, они имеют ряд недостатков. Стоит выделить следующие из них:

в силу конструкционных особенностей подходят только для установки на легкие по весу межкомнатные двери;
в ходе использования возможны деформации, которые сделают открывание и закрывание дверей затруднительным или невозможным;
петли не снимаются с шарниров, поэтому для снятия двери их нужно выкручивать;
поверхность, на которую крепится фурнитура, должна быть идеально ровной.

После установки, зазор между полотном и коробом может быть несколько больше, чем требуется. Это связано с тем, что они накладываются на полотно, а не врезаются в него.

Установка петель бабочек

Правильная установка минимизирует недостатки и сохранит достоинства петель. Она должна быть выполнена идеально ровно. Недочеты, допущенные при разметке, исправить сложно. Фиксировать петли нужно надежно, без выглядывания шляпок саморезов и наклонов при креплении.

Чтобы установить петли, не нужно делать углубления в полотне и коробке. Это значительно упрощает процесс монтажа и существенно экономит время. Поэтому эта работа по силам даже тем, у кого нет опыта. В остальном же монтаж не отличается от крепления обычных петель.

Чтобы установить фурнитуру понадобится минимальный набор инструментов, который имеется в любом доме:

рулетка, карандаш;
отвертка или шуруповерт;
дрель, сверло.

К торцу полотна снизу и сверху на расстоянии 20 см от края прикладывается петля, и отмечаются места для отверстий под шурупы. Дрелью и сверлом на отметках делаются углубления. Они необходимы для того, чтобы избежать растрескивания материала при вкручивании шурупов. Кроме того, углубления зададут направления для их движения, чтобы саморезы были вкручены ровно под углом 90 градусов. К полотну желательно крепить внутреннюю часть петли бабочки, иначе потом будет трудно отмечать на коробочном брусе место расположения фурнитуры.

На коробке также линейкой отмеряется нужное расстояние и карандашом наносятся отметки для углублений под саморезы. При этом нужно учесть ширину зазора между полотном и коробкой, полотном и полом или порогом.

Петли бабочки имеют неразборную конструкцию. Поэтому их монтируют на полотно и коробку, после чего готовую конструкцию устанавливают на место.

Возможные проблемы при установке

При установке петель бабочек часто возникает такая проблема, когда планка ложится на дверь не полностью. Если оставить их в таком состоянии, то в результате при эксплуатации петли будут складываться не полностью, и полотно будет пружинить, или, как говорят специалисты, играть. Исправить недостаток можно, если подложить под планку тонкие полоски картона или резинку.

Подкладывать картон нужно там, где петля плотно прилегает к двери. Таким образов она немного приподнимется с одной стороны и ляжет ровно с другой.

Если у вас нет опыта в работе с дверными петлями, но вы хотите заняться их креплением самостоятельно, то петли бабочки отлично подойдут для первого знакомства с процессом монтажа фурнитуры. Но стоит обратить внимание, что опытные мастера предпочитают им врезные петли.

Как правильно установить петли-бабочки для межкомнатной двери — СамСтрой

Вместе с покупкой двери нужно правильно подобрать фурнитуру. Самая важная часть – петли, на них полотно будет держаться. Желательно сразу приобретать качественный товар, чтобы в будущем не пришлось ничего заменять. Самыми ходовыми на рынке считаются петли-бабочки для межкомнатных дверей. Они более прочные, чем остальные варианты, надёжны, а также безопасны. «Бабочками» их называют из-за того, что в открытом виде они похожи на это насекомое.

Фурнитура для установки межкомнатной двери

Особенности петлей-бабочек

Отличие дверных петлей-бабочек от других – это их монтаж. Если обычные устанавливаются с помощью вырезки, то с бабочками все легче – их необходимо просто вкрутить на дверь и коробку. Пластина крепления упрощает задачу мастеру. При закрытии двери часть петли, которая расположена на самом полотне будет по контуру входить в разъем, который находится на проёме.

У такой фурнитуры универсальные характеристики:

Во время установки не важно, какой стороной устанавливать петли. Главное, чтобы прямоугольная часть была на проёме, а фигурная на дверном полотне.
С монтажом не возникнет проблем даже у новичка без опыта установки дверей.

Также, если не учитывать технические характеристики, у петлей-бабочек есть несколько особенностей: они отличаются по материалам изготовления, а также размерам. Благодаря этому их можно подобрать под любой интерьер.

Прямоугольная часть должна быть на коробке

Материалы изготовления и размеры

Из-за того, что технический прогресс шагнул довольно далеко, петли-бабочки изготавливают из разнообразных материалов. Конструкция изготавливается по своему чертежу, а также из различных материалов. Но важно учитывать особенности металла.

Латунь отличается стойкостью к внешним факторам.
Сталь устойчива перед перепадами температур и повышенной влажностью (не появляется коррозия).
Цинковые петли относительно недорогие, но при установке навесов на межкомнатные двери необходимо помнить несколько особенностей. Этот металл подвержен коррозии, а также при частом использовании может сломаться. Поэтому необходимо следить, чтобы на изделие не попадала влага. А при появлении скрипов или шумов необходимо смазывать петли.

Цинковые петли-бабочки

По размерам петли делят на два вида: 10х3 см и 12,5х3 см. В двух вариантах толщина креплений примерно 2-3 мм. Также их называют «четвёрка» и «пятёрка» соответственно, но эти наименования применяют в основном мастера или продавцы. Это указывает на размеры в дюймах.

Для обычного межкомнатного полотна необходимо две детали, но если дверь тяжёлая и сделана из тяжёлого материала, то желательно устанавливать три или четыре крепления.

Петли «четвёрка» изготавливают для лёгкого полотна

Достоинства и недостатки

Перед тем, как сделать выбор, какие петли покупать для межкомнатных дверей, необходимо понять для себя плюсы и минусы каждого вида.

К плюсам петель-бабочек можно отнести несколько пунктов:

Легко устанавливать. Они не монтируются в основание двери и проёма, поэтому не надо думать над трудозатратной подготовкой.
Дешевле, относительно других вариантов.
Надёжны и износостойки, если изначально установить их, соблюдая все нормы.
Это универсальные крепления, так как установить петли-бабочки на межкомнатные двери можно, как на внешнее, так и на внутреннее открытие.

Под стандартные дверные петли необходимо вырезать зазоры

Также у данной фурнитуры есть ряд минусов:

После установки крепления дверь снять нельзя. «Бабочки» не разбираются, как стандартные петли. Поэтому придётся полностью их демонтировать, что бывает затруднительно.
При неправильной установке могут появиться перекосы, что может привести к заеданию конструкции.
В основном такие петли изготавливают для лёгких дверей. Если устанавливать их на массивные полотна, то они могут не справиться с нагрузкой.
Перекосы также могут появиться, если полотно двери будет неровным.

К выбору и монтажу петель необходимо относиться ответственно, чтобы по истечению короткого времени не пришлось менять или переустанавливать крепления.

Для массивных полотен нужно больше петель

Инструкция по установке петлей-бабочек

Перед тем, как установить петли-бабочки на межкомнатную дверь, необходимо прочитать инструкцию или посмотреть обучающее видео, чтобы сделать монтаж правильно. Важно помнить, что фиксировать петли необходимо надёжно, чтобы не торчали шляпки саморезов, и не было наклонов.

Для работы понадобятся:

рулетка и карандаш;
шуруповёрт или дрель, а также отвёртка;
сверло.

Для установки петель на межкомнатные двери не нужно делать вырезы в панели и двери, что сильно упрощает задачу и экономит время:

Первым этапом к боковой части полотна необходимо приложить петлю на расстоянии 200-250 мм от края, чтобы отметить отверстия для крепления.
После на отметках делаются углубления дрелью. Если начать сразу вкручивать шурупы, то материал может потрескаться. Также это создаст правильное направление для вкручивания. К полотну крепится внутренняя часть, потому что на коробке проблематично отмечать расположение внутренней стороны.
Далее линейкой отмеряется расстояние и проставляются метки для саморезов.

«Бабочки» очень легко монтируются

Так как у петель неразборная конструкция, то необходимо сначала просверлить везде отверстия, а затем сразу установить всю готовую конструкцию. Желательно установить механизм первым делом на дверь, а потом на коробку.

В процессе монтажа иногда бывает загвоздка: планка не полностью соприкасается с дверью. Если не изменить ситуацию, то петли не будут до конца соединяться при закрытии двери или будут «играть». Убрать эту проблему можно, положив под планку, со стороны, где она плотно прилегает, полоску бумаги или резинки.

Дверь будет плотно закрываться, если все сделано правильно

Как смазывать петли-бабочки

Сразу ничего смазывать не нужно, так как на них уже есть заводская смазка. Но при ежедневном использовании её становится меньше и появляется неприятный звук. Чтобы избавиться от него необходимо залить в подвижной механизм немного смазки.

Есть четыре варианта, чем смазать петли бабочки межкомнатных дверей:

Самым лёгким и действенным методом считается применение масла для швейных машинок. Но такая жидкость есть не у каждого.
Современным способом считается использование WD-40, но смазка также есть не у каждого. Она без жирной основы и хватает одного-двух впрысков, чтобы петля перестала смазалась.
Третий способ – это растительное масло, но срок действия такого метода недолгий.
И последний вариант, который также продержится недолго – это карандаш. Он вставляется в механизм и им необходимо подвигать. Грифель раскрошится и обработает внутреннюю поверхность.

WD-40 качественно смазывает петли

Чтобы не повредить механизм и смазать петли правильно, необходимо понять технологию:

Дверь необходимо открыть до упора и зафиксировать так, чтобы она не двигалась.
Масло заливается внутрь шприцом с иголкой, после этого необходимо убрать фиксацию.
Далее механизм необходимо разработать (закрыть и открыть дверь несколько раз), это разгонит смазку.

Так как эти петли нельзя снять из-за их монтажа, то если проблема не устраняется смазкой – необходимо заменять конструкцию полностью.

Петли-бабочки очень удобны в установке, для них не нужно вырезать часть двери и проводить специальную подготовку.

Лучше всего покупать латунные петли, они прослужат дольше всего, так как не зависят от температуры и влаги.

Петли из цинка самые дешёвые, но их нужно чаще смазывать и следить, чтобы не попадала влага (например, при влажной уборке).

Для лёгких дверей можно покупать пару «четвёрок», а для массивных лучше брать 3-4 «пятёрки», чтобы полотно надёжно держалось.

Устанавливать лучше сначала на дверь, а потом на коробку. Важно, чтобы планка бабочки ровно прилегала к поверхности, иначе между дверью и коробкой будет зазор.

Смазывать желательно машинным маслом или WD-40, растительное масло не продержится долго.

Если смазка не помогает убрать скрипы, то необходимо полностью демонтировать и менять петли.

дверные накладные, врезка и установка, видео как навесить и поставить

Для того чтобы надежно зафиксировать дверь в проеме, следует использовать только качественную фурнитуру

Чтобы установить межкомнатную дверь, нужно приобрести качественную фурнитуру. Среди различных элементов, используемых для монтажа дверей, большим спросом пользуются неврезные. Те самые петли-бабочка врезки не требуют, поставить их или выбрать что-то другое – выбор покупателя, который оценивает все плюсы и минусы данной фурнитуры.

Содержание материала:

Описание конструкции: дверные петли-бабочка

Определяет способ установки петель прилегание к дверной поверхности. Она влияет на процесс монтажа и на то, как далее будет эксплуатироваться фурнитура. У петель бабочек особенность в том, что создания пазов для вставки не требуется. Это значит, что петельная карта просто накладывается на поверхность, а потом прикручивается.

Закрепить петлю-бабочку на дверь несложно, с чем прекрасно справится даже новичок

При этом стороны крепления сконструированы так, что одна часть встраивается в другую в момент закрытия дверей. Потому, собственно, петли и носят название бабочка. Сколько в комплекте саморезов, зависит от вида комплекта, обычно же оно равно классическому набору врезных петель.

Как ставить: установка петель-бабочка на межкомнатные двери

Это является большим преимуществом данного вида петель – пазы формировать для монтажа не нужно. Но в остальном монтаж схож со стандартным прикручиванием петель. Не обязательно вызывать мастера, прикрутить петли можно своими руками.

Для того чтобы правильно установить петлю-бабочку на межкомнатную дверь, лучше сначала ознакомиться с подробной инструкцией

Монтаж петель-бабочек:

Разметьте предполагаемое местоположение петель;
Прикладывать их нужно внутренней стороной, после чего фиксируются точки будущего крепления;
От краев полотна промежуток должен составлять хотя бы 200 мм, этот параметр справедлив для любых дверных петель;
Сделайте аккуратные отверстия для саморезов, саморезы обычно идут в комплекте с петлями;
Затем стороны бабочки просто прикручиваются в полотно и дверной коробке.

Но, стоит сказать, что простой монтаж – это главное достоинство данного вида петель. А вот как они поведут себя в эксплуатации, зависит от качества приобретенной фурнитуры, прочности крепления и некоторых особенностей конструкции. И не всегда они оправдывают ожидания.

Монтаж без врезки: петли дверные накладные и их нюансы

Если петли устанавливаются без врезки, то служить долго и хорошо они будут только при условии идеальной установки. То есть доработать установку, поправить и откорректировать после монтажа уже не будет возможным. И это большой минус петель-бабочек.

Достаточно популярными являются накладные дверные петли, которые с легкостью можно установить без врезки

Возможные проблемы с данным видом петель:

Стороны после монтажа должны безукоризненно складываться, иначе сформируется неровность – дверь будет неплотно прилегать, а то и вовсе пружинить;
Небольшой зазор появится обязательно, это побочный эффект выпяченных петельных карт;
Также навесить полотно вы можете быстро, а вот снять без выкручивания шурупов не получится, что не всегда удобно.

Потому специалисты советуют не приобретать такое крепление для тяжелых массивных дверей. А вот для легких дверей это оптимальная фурнитура. Такие двери и технически хорошо сочетаются с петлями-бабочка, и визуально.

Отзывы: петли-бабочки для межкомнатных дверей

Те, кто уже сталкивался с применением данных петель, говорят, что надежность фурнитуры не особо высока, если допущены ошибки в монтаже. Главная задача при установке – организовать равномерность при схождении карт. Чтобы избежать нестыковки, часто умельцы создают специальные подкладки. Это может быть бумага, картон, тонкие щепки и пр. И подкладывать их нужно исключительно в противоположной части стороны, которая не накладывается.

По надежности неврезные петли-бабочки проигрывают врезным конструкциям. Чтобы минимизировать возможные проблемы, нужно тщательно фиксировать петли шурупами. Шляпки выглядывать над поверхностью не должны, наклонов при врезке тоже не должно быть.

При выборе петель-бабочек для межкомнатных дверей особое внимание нужно обращать на их качество и материал, из которого они изготавливаются

Также, судя по отзывам на специализированных форумах, можно сделать вывод – расположение саморезов на карте тоже вызывает сомнения. Бывает, что они тесно располагаются на одной стороне, а на другой находятся на значительном расстоянии друг от друга. И эту конфигурацию поправить нельзя. Потому рекомендуется, дабы избежать потерь, устанавливать петли на надежных, твердых участках двери.

Петли-бабочки: цвет и материал

Обычно покупатель желает приобрести фурнитуру, наиболее подходящую данному интерьеру. Желательно, чтобы петли были идентичны цвету и материалы дверных ручек, а также металлическим вставкам на мебели в комнате. Но если говорить именно о надежности, выигрывают в данной номинации латунные петли.

Латунь – это материал с высокой устойчивостью ко внешним воздействиям, и декоративная сторона таких петель выгоднее альтернативных моделей.

Как правило, петли-бабочки изготавливаются из латуни

Петли-бабочки изготавливаются из:

Цинка;
Латуни;
Нержавеющей стали.

Не стоит пренебрежительно относиться и к стальным петлям. Они тоже выглядят эстетично. Температурных перепадов нержавейка не боится, и повышенную влажность тоже переносит спокойно. Сплавные и цинковые варианты более чем выгодны по цене, но они, в отличие от вышеописанных моделей, подвержены коррозии. Да и износостойкость у них тоже страдает.

Цветовая палитра не может похвастаться большим разнообразием. Обычно в продаже представлены петли золотистого цвета, серебристого, бронзового, хромированного. Есть модели поярче, а есть более тусклые цвета фурнитуры. Если все домашние люди бережливые и аккуратные, а дверь не планируется снимать, и крепеж не нужно будет разобрать ближайшее время, то и золотистые петли послужат долго и без нареканий.

Установка петель-бабочка на межкомнатные двери (видео)

Петли-бабочка часто называют крепежом для новичков. Установить их может человек, даже не имеющий опыта в монтаже фурнитуры. Но особо прочной моделью данный крепеж, к сожалению, назвать нельзя.

Хорошего выбора!

Примеры петель дверных накладных без врезки (фото)

КАК СОБРАТЬ И УСТАНОВИТЬ МЕЖКОМНАТНУЮ ДВЕРЬ

В статье последовательно и подробно, с фотографиями, представлены все шаги для самостоятельного выполнения работ по сборке и установке межкомнатной двери.

Содержание статьи:

Подгоняем коробку к межкомнатной двери.

Прежде, чем приступить к работе, предлагаю вспомнить поговорку: »Семь раз отмерь один раз отрежь».

Чтобы собрать и установить межкомнатную дверь, все её элементы нужно правильно подогнать и красиво, как пазлы, сложить. Спешка здесь неприемлема, а вот творческий подход, позволит качественно управлять этим процессом. Как самостоятельно, дёшево и красиво сделать своими руками, опишу ниже.

Для установки двери я использовал следующий инструмент, это: электродрель, свёрла по дереву, шуруповёрт, крестообразная отвёртка, монтажная пена, ножовка по металлу, линейку-треугольник, уголок, уровень, рулетка.

Для начала укладываем межкомнатную дверь на ровную поверхность и приставляем элементы коробки, так, как они будут выглядеть в дверном проёме в собранном виде.

Вставляем петли бабочки, с другой стороны подкладываем отрезки картона, чтобы зазор был в пределах 2-4 мм, но одинаковый по всему полотну двери. Проверить следует дверное полотно, определить, где лицевая сторона (если есть).

Верхнюю перемычку коробки отмеряем по получившейся ширине сложенных на полу элементов межкомнатной двери.

Обратите внимание, если в поперечном сечении бруса коробки есть округлые грани,

то её нужно отрезать так, чтобы плоскости среза, на элементах коробки, закрывали друг друга после сбора в арку.

Округлые грани бруса обрезал своими руками под углом 45 градусов, используя ножовку по металлу с полотном, имеющим крупный зуб. Из личного опыта знаю, чтобы красиво получилось, нужен точный угол и идеально ровная плоскость среза. Кто располагает соответствующим инструментом, будет проще. Хорошо, если дверная коробка имеет все грани прямоугольного вид.

После, деревянную коробку снова собрал на ровной поверхности, углы стянул саморезами (будьте осторожны, правильно заворачивайте саморезы, сильно не усердствуйте иначе древесина расколется), рекомендую предварительно сделать отверстия.

Между верхней перемычкой и полотном двери делаем зазор 1-2 мм. Когда дверь станет вертикально, она даст просадку ещё на 1-2 мм.

Теперь нужно обрезать бруски деревянной коробки в той части, которая опирается на пол, предварительно определившись с высотой нижней части двери над полом

(на лежащей, правильно собранной двери с коробкой, отмеряем 1.5 см, не забывайте, что дверь сыграет на петлях и, фактически, получится около 1,2 см).

Как правильно установить петли бабочки на межкомнатную дверь.

Ставим на свои места петли, я разместил на расстоянии 26 см от верхнего и нижнего краёв полотна двери.

Около петли делаем метки на боковине дверной коробки и полотне двери

ПЕТЛЯ СДВИНУТА, ЧТОБЫ ЛУЧШЕ ВИДНА МЕТКА

и примечаем визуально зазор между продольной осью петли и коробкой, а также осью петли и дверью, как на фото.

Для того, чтобы правильно установить петли бабочки на межкомнатную дверь следует снова всё разобрать и закрепить петли бабочки к дверной коробке по меткам на примеченном расстоянии от продольной оси петли до коробки (в правильно установленной петле бабочке виден паз под шляпки самореза). Далее, самостоятельно поставив дверное полотно на ребро, красиво закрепил петли к двери чётко по штрихам и соблюдая зазор между осью петли и дверью.

Отворачиваем петли с бруса коробки, оставляя на двери. Собираем коробку и в трёх или четырёх местах с тыльной стороны прикручиваем подвесы. Устанавливаем в проём так, чтобы плоскость лицевой стороны дверной коробки совпала с плоскостью стены, подгибаем подвесы и крепим к брусу перегородки.

Используя уровень, самостоятельно корректируем вертикальное положение. Чтобы закрепить дверное полотно к коробке я подобрал по толщине кусок картона, и, сложив в несколько раз, подложил под пятку дверного полотна так, чтобы отверстия петли совпали с отверстиями в коробке, ввернул саморезы на свои места.

Теперь подгоняем коробку по зазорам к двери.

Регулировка двери.

Если дверное полотно касается коробки, и не удаётся отрегулировать подвесами, из личного опыта знаю, что можно слегка повернуть вертикальный брус коробки (который без петель) или «утопить» петлю бабочку в коробку, сделав в древесине выборку стамеской.

Если зазор не одинаковый над верхом дверного полотна, здесь можно регулировать поднятием левой или правой стороны коробки.

Далее следует проверить, всей ли плоскостью межкомнатная дверь ложится на «постель» коробки. После всех настроек фиксируем саморезами подвесы к стене дверного проёма. Делаем компенсационные вкладки между дверью и коробкой (для предупреждения деформации) и запениваем.

Следует выждать не менее 4 часов (в зависимости от температуры воздуха, а то может и сутки) пока пена не затвердеет.

Как установить наличники на дверь своими руками.

Слегка (не на всю глубину) прибиваем тремя гвоздями наличники в плотную к петлям.

На таком же расстоянии от края коробки прибиваем наличник на другой стороне. Используя карандаш, своими руками делаем метки для среза. Снимаем наличники и под углом 45 градусов отрезаем ножовкой по металлу. Снова этими же гвоздями в те же отверстия коробки прибиваем наличники.

Теперь отмеряем поперечный наличник, прикладывая к коробке и делая метки карандашом.

Отрезаем, прикладываем и подгоняем к вертикальным наличникам, двигая в разные стороны.

Важно, при использовании ножовки, отрезать наличник по намеченной плоскости можно только один раз, если ошиблись, красиво поправить плоскость среза наличника очень сложно.

Как установить дверную ручку в межкомнатной двери.

Сверлом, диаметром равным диагонали корпуса язычка, сделал отверстие в торце двери на высоте от пола 96 см (мне удобна такая высота).

Глубину отмерил по длине язычка-защёлки и ограничил крышкой от пластиковой бутылки. После этого, необходимо доработать отверстие стамеской, чтобы язычок свободно перемещался.

Далее вставил выдвижной механизм язычка, проверил, не ушла ли горизонтальная плоскость, если да то подправить надо стамеской. Накладываем язычок на межкомнатную дверь по просверленной плоскости и делаем метку для сверления под четырёхгранник-ось дверной ручки (надо сделать поправку на втапливание язычка в дверь, если оно необходимо).

Сверло подбираем, на 3-4 мм больше диаметра вращающейся внутренней части замка дверной ручки.

Устанавливаем замок на дверь, правильно, если сначала прикрутить с торца межкомнатной двери блок язычка, а потом неподвижные части дверной ручки, одновременно проверяя поворотный механизм, чтобы не было заедания.

Теперь можно отметить горизонтальное положение осевой линии язычка дверной ручки на коробке.

На длину защёлки сверлом делаем красиво аккуратное углубление.

Приставляем направляющую язычка и, закрывая дверь, делаем метку на какой высоте её крепить.

В статье «как собрать и установить межкомнатную дверь», я подробно описал всю последовательность работ, опираясь на которые, каждый сможет сам, самостоятельно, своими руками, причём дёшево, красиво собрать и установить межкомнатную дверь.

_______________________________________________________________________________________

Как Вы считаете, круто сделал?

Буду очень рад, если публикация окажет Вам помощь в установке межкомнатной двери.

Жду ваши комментарии или отзывы на Email.

С уважением, Роман.

Удачи!

Выбор и установка дверных петель бабочка

Установка дверных петель «бабочка» может быть выполнена и неопытным человеком: нужно просто зафиксировать их саморезами, которые входят в комплект. Это не единственное преимущество таких деталей. Но при выборе нужно определиться с необходимой в каждом конкретном случае разновидностью.

Дверные петли «бабочка»: какие их плюсы и минусы

Накладные петли «бабочка» металлические – фурнитура с массой преимуществ:

Нет необходимости в предварительных манипуляциях – петли «бабочка» устанавливаются непосредственно на дверное полотно.
Специальная конструкция обеспечивает плотное прилегание к коробке.
Беспроблемная эксплуатация на протяжении десятков лет.
Простота и скорость монтажа с применением минимума инструментов.
Подойдут для полотна с притвором.
Есть ввертные крепления

Петли «Бабочка» металлические имеют свои недостатки:

Не используются на тяжелых дверях.
Поверхность, на которую монтируется «бабочка», должна быть идеально ровной.
Для снятия двери нужно открутить петли, их конструкция неразъёмная.

«Бабочки» очень популярны. Они не подходят для входных тяжелых дверей, но идеально подойдут на внутренние межкомнатные двери.

Шарнирные петли

Петли цилиндрические металлические на шарнирах используются не только для навески дверей. Они распространены и в качестве присоединительных элементов в корпусах мебели и механизмов, кузовах авто.

Конструкция детали состоит из двух карт и стержня, соединяющего их друг с другом. Одна карта крепится к дверному полотну, вторая – к месту монтажа. Для установки на полотно и в коробку в них имеются специальные отверстия (прямые не подходят для двери с притвором).

Не бывают ввертные, так как это не разборная модель.

Ввертная может быть полушарнирная петля – деталь с закрепленным в одной половинке стержнем и специальным колпачком в другой. Разъемная конструкция позволяет снимать дверь без её откручивания. Трение можно уменьшить использованием бронзового кольца с нанесенной на него густой смазкой.

Маятниковые конструкции

Маятниковые петли называют также салунными и барными. Они устанавливаются на двусторонние или качающиеся двери с одной или двумя створками, распахивающиеся на 180 градусов. Маятниковые петли из нержавеющей стали может оснащаться механизмом, обеспечивающим плавный возврат створки в закрытое положение, или приспособлением, удерживающим их открытыми.

По своим конструктивным особенностям, такие дверные полотна не оснащаются притвором.

Петли маятниковые металлические могут крепиться к нижнему или верхнему углу или к боковой стороне полотна. Такие детали выбираются в зависимости от габаритов и веса самой двери. Это хорошее решение для помещений с большой проходимостью, для офисов. Используется и в квартирах и домах.

Универсальные модели

Неразъемные врезные петли для снятия двери приходится откручивать. Универсальный вариант для разных помещений. Какие бы двери не были установлены, к ним подойдут универсальные петли – они могут открывать дверь внутрь и наружу. Недостаток, ограничивающий применение подобного решения очевиден – для отсоединения полотна от коробки приходится демонтировать все крепления. Если нужно навесить их на дверное полотно с притвором, то надо искать конструкции Г-образной формы.

Из-за особенностей конструкции, ввертные элементы здесь не применяются

Каплевидные дверные петли

Каплевидные петли предпочтительнее обычных, но проигрывают по сравнению с доводчиками или скрытыми конструкциями. Деталь оснащается упорными подшипниками, выполненными в виде капель. Специальная форма обеспечивает надежное и прочное сопряжение коробки и полотна.

К металлическим дверям их приваривают.

При таком решении надежно удерживает не только внутренние, но и очень тяжелое полотно наружных дверей.

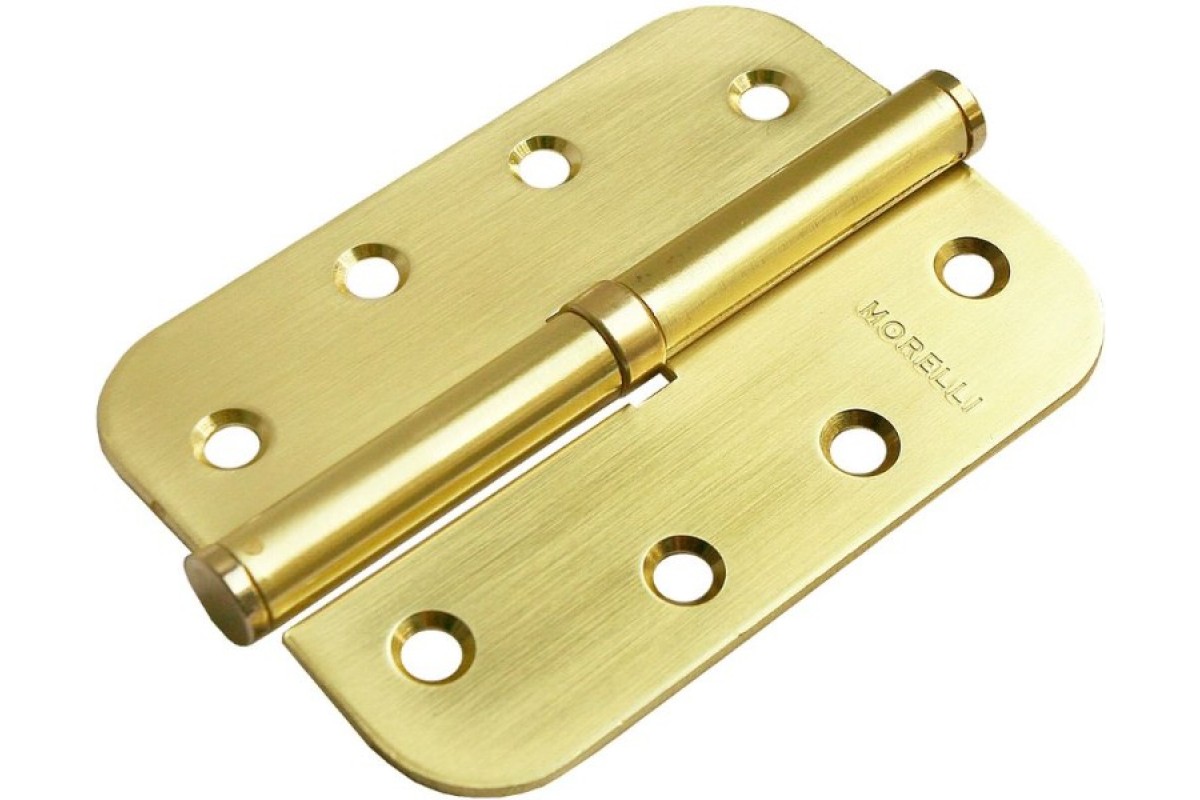

Карточные петли

Конструкция такой детали состоит из двух карт, от чего она и получила свое название. Одна половинка крепится на створку, другая – на раму. Этот вариант может крепиться на внутренние межкомнатные двери, но чаще всего – без притвора.

Карточные петли бывают съемными и несъемными, левыми и правыми. Последний показатель определяет направление для открывания двери. Это универсальное решение, с которым обеспечивается быстрый демонтаж полотна с коробки.

Благодаря использованию подшипников качения продлевается срок эксплуатации подобной конструкции за счет снижения трения. Это же решение обеспечивает другие преимущества:

дверь открывается и закрывается бесшумно;
легкий ход створок;
не нуждаются в смазке в процессе эксплуатации: подшипник качения исключает такую необходимость.

Название говорит само за себя – ввертные детали крепления здесь не используются.

Форма карточных петель может иметь разные края: в одних случаях используются прямоугольные, в других – закругленные, отличаются такие детали и по весу. Есть разновидность для монтажа без врезки: при закрывании двери конструкция складывается до минимальной толщины. Благодаря этому, в процессе монтажа дверного полотна на коробку с использованием петли без врезки выборка паза не выполняется.

Пример монтажа без врезки на следующем видео:

Петли для дверей с четвертью

На торце таких дверей есть специальные выступы, называемые притвором, предназначенные для сокрытия щели между полотном и коробкой. На подобную конструкцию невозможно установить универсальные модели петель, нужны детали с изогнутыми под прямым углом картами. Но чаще всего используются ввертные модели со стержнями вместо карт, для которых проделываются отверстия. Детали крепятся с использованием шестигранного торцевого ключа. Дверь с притвором в этом случае можно регулировать при монтаже.

Ввертные детали не стоит напрямую вкручивать в дверное полотно – оно может треснуть. Сначала надо высверлить отверстие сверлом чуть меньшего диаметра.

Угловые дверные петли

Это врезные петли. Вариант схож с предыдущим, но внешний вид таких деталей отличается. На осевом стержне крепятся уголки вместо прямых пластин. Устанавливаются угловые петли в торце, крепятся врезным методом на самозерзах. Форма деталей позволяет удобно их разместить и обеспечивает плотный притвор. Но при выборе такого варианта нужно учитывать, что крепление будет заметно на конструкции.

Вместо традиционных петель используются так называемые «бабочки» или, иными словами, накладные модели. Эти изделия имеют ряд отличительных особенностей, которые напрямую влияют на способ их монтажа.

Накладные дверные петли просто крепятся саморезами поверх полотна без врезки

Особенности изделия, преимущества и недостатки

Подобная установка накладных моделей петель без врезки возможна благодаря ряду нюансов. Дело в том, что при закрывании двери обе половинки креплений должны обеспечивать плотное прилегание торца полотна к лутке. В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал. Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

Недостатки петель-бабочек:

двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
со временем могут возникать перекосы, препятствующие движению полотна;
данные модели подходят только для установки легких дверей;
для их монтажа требуется идеально ровная поверхность.

Методика установки

шуруповерт,
сверло,
саморезы,
шило,
рулетка,
карандаш.

Так как установка петель производится без врезки, сразу же приложите пластину к торцу полотна и наметьте шилом расположение отверстий. Затем аккуратно просверлите их для того, чтобы в дверь можно было без труда закрутить саморезы.

Последовательность установки петли-бабочки

Возможные проблемы и способы их решения

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

из нас при переезде и ремонте в новом доме или квартире. Сама по себе процедура переборки старых петлей требуется при не целесообразности покупки новых элементов фурнитуры. В данном случае процедуру разбора будем подробно рассматривать на примере дверной фурнитуры Archie, которая уже имеет массу фанатов среди ремонтных и строительных организаций в силу простоты при монтаже и последующей эксплуатации дверных полотен.

Внешний вид и конструкция дверной петли бабочка

Стоит отметить, что в данном случае мы будем рассматривать процедуру разборки петли бабочка, которая подходит лишь для межкомнатных дверей. Для входной двери использовать такие модели петель неразумно в силу их простоты и непригодности под массивные полотна, которые устанавливаются на входные группы.

Прежде чем приступить к работе над разборкой универсальной петли, следует выполнить рад подготовительных процедур, а именно:

Чертеж с размерами универсальной петли бабочка

На этом начальный этап ремонтных или профилактических работ заканчивается, и можно приступать к диагностике неисправностей и последующему их устранению.

Стоит отметить, что пластина петли может содержать дополнительные декоративные накладки, закрывая доступ к винтам или шурупам. Перед демонтажем, следует их аккуратно удалить. Также потребуется предварительно выкрутить ввёрнутые навесы, которые используются в качестве блокировки для снятия межкомнатного дверного полотна.

Схема крепления двери к полотну

Диагностика неисправностей

После того как все конструктивные элементы сняты, можно приступать к выявлению неисправностей. Для этого выполняется следующий ряд действий:

врезные петли собираются в единый механизм, чтобы поворотная ось вращалась вокруг этой оси;
далее, вращательными движениями проверяется наличие свободного хода штифта в пазу;
после этого следует осмотреть петлю визуально на предмет механических повреждений и трещин;
как только выявлена неисправность, ее следует устранить;
при наличии серьезных механических повреждений изделие уже не поддастся ремонту и будет значительно проще приобрести новые механизмы петли.

Если накладные внутренние фурнитурные элементы не повреждены, а проблема состоит в тугом ходе штифта в пазу, то следует заполнить паз специальной смазкой, которую также необходимо нанести на сам штифт. Стоит отметить, что в качестве смазки допускается использовать лишь тот материал, который не оказывает пагубного воздействия на металл. В противном случае вы рискуете попасть на скорую повторную замену петель или их ремонт.

Устранение неисправностей

Если при визуальном осмотре выявлены механические несильные повреждения, такие как:

Различные расцветки петли бабочка

деформация металлического штифта;
небольшая трещина в пазу;
небольшая трещина в крепежных элементах.

Эти неполадки можно легко исправить самостоятельно. Для этого разберите петли двери, аккуратно выровняйте штифт при помощи молотка и пассатижей.

Схема крепления двери на петлю бабочка

Если проблема скрыта в небольших повреждениях, то здесь можно использовать секундный клей и герметик, который надежно состыкует поврежденные части. Стоит отметить, что даже небольшая деформация штифта, может привести к неправильной работе всей петлевой группу, поэтому выполняя визуальный обзор изделия, обратите особое внимание именно на штифт.

Монтаж петлей и навес дверного полотна

После того как неисправности устранены, или были куплены новые дверные петли, можно приступать к монтажу фурнитурных элементов на прежнее место их крепления.

Процесс монтажа петли бабочка на дверь

Для этого выполняется пошагово следующая процедура:

Стоит отметить, что значительно лучше расположить ответные части петлевых групп со штифтами, именно на дверном полотне, в противном случае у вас возникнут некоторые трудности при навешивании двери.

Пример крепления двери бабочка на дверь

Как только вся процедура завершена, следует проверить все изделие на работоспособность. Для этого несколько раз откройте и закройте дверь.

Важно. Петлевые группы карточных моделей используются только для дверей межкомнатного типа, также при покупке таких фурнитурных элементов, следует обратить внимание на материал, из которого они выполнены, так как эти модели петлевых групп не подходят для установки двери большого веса, в силу хрупкости составных частей петли.

В видео показано как устранить провисание петель бабочка.

Петлевая группа дверной фурнитуры представлена на рынке в широком ассортименте. Попробуем разобраться во всем разнообразии петель и почему именно накладные пользуются такой популярностью. Так как установка петель “бабочка” на межкомнатные двери не требует знания сложных технологических процессов, этот материал будет особенно полезен начинающим мастерам.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Цвет петель лучше подобрать в один тон с дверными ручками

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Так как «бабочки» имеют ажурную конструкцию и изготовлены из тонкого материала, их не советуют монтировать на тяжелые усиленные двери.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

Преимущества пластин:

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

Недостатки навесов:

крепления рассчитаны только на идеально ровное полотно;
некачественный металлический материал способствует деформированию изделия под тяжестью двери;
снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

канцелярский нож;
дрель или шуруповёрт;
саморезы;
свёрла.

Технология выполнения монтажных работ:

Правильно установленная петля

Врезные модели: виды и монтаж

Врезные петли внешне похожи на накладные навесы с карточным строением. Отличие состоит в способе крепления и разъёмных пластинах.

Популярные виды таких петель:

Латунные. Они имеют эстетичный вид и пользуются большим спросом. В торговой сети навесы встречаются двух видов ─ хромированные и полированные.
Латунированные. Их изготавливают из материала нескольких сплавов. Для придания эстетичного вида используют латунное, бронзовое и золотое напыление.
Стальные. Самый надёжный и качественный вид крепления. Они не подлежат стачиванию, поэтому имеют длительный срок эксплуатации. Для сохранения эстетичного вида полотна их врезают в торец дверного короба. Углубление и конфигурация выемки соответствует толщине и форме пластин.

Врезка петель в межкомнатные двери

Для врезки петель в межкомнатные двери своими руками понадобятся навесы, стамеска, молоток, шурупы, шуруповёрт, карандаш для разметки, рулетка, деревянные клинья и строительный уровень.

Работа выполнена!

В данной статье мы рассмотрим, что такое петли «бабочка», выделим основные плюсы и минусы таких конструкций, определим, для каких типов дверей они подходят, как их монтировать и как устранять возможные недочеты самостоятельно.

Понятие дверных петель

Дверные петли — это особый механизм, который используется для плотного сцепления дверного полотна с коробкой и предназначен для открывания-закрывания двери. Срок службы дверей напрямую зависит от того, насколько верно подобраны петли и насколько качественно они установлены. Чтобы выбрать правильные петли, нужно знать их виды и характерные особенности каждой.

Основные виды

Эти механизмы делят на:

Плоские петли стандартные — пластины с цилиндрами, внутри которых находится металлическая трубка, шток. Такие петли требуют врезки в дверную коробку и в само полотно.

Накладные петли «бабочка» — устанавливаются без врезки путем наложения на дверное полотно и коробку. Монтируются при помощи обычной отвертки и саморезов.
Скрытые петли. Как и стандартные, требуют врезки. Но, в отличие от них, внутри полотна спрятана не только пластина, а и сам поворотный механизм.

Петли с доводчиками. Требуют скрытой врезки. Основное преимущество такой фурнитуры: дверь после открытия закрывается автоматически или притормаживает у самой коробки. Это помогает избежать сильного удара.

Одной из главных составляющих успешного монтажа является продуманный выбор механизмов и правильная их установка. Не всегда есть возможность воспользоваться услугами мастера. Часто эту работу приходится выполнять самостоятельно. Установка таких конструкций, как петли «бабочка», не требует специальных навыков. Главное, не экспериментировать и четко следовать разработанным инструкциям.

Мнения экспертов по поводу применения накладных петель без врезки разделились. Кто-то считает их прекрасной альтернативой за счет простоты в установке, надежности и долговечности, а кто-то критикует и отдает предпочтение другим, более сложным моделям. Попробуем выяснить, кто прав и стоит ли использовать петли «бабочка» для межкомнатных дверей в домашнем хозяйстве.

Петли накладные без врезки

Само название указывает на характерную особенность данного механизма — им не требуется специальная врезка ни в полотно, ни в дверную коробку. Такие петли накладываются на торец двери и крепятся обычными саморезами. Еще их называют «бабочками» — из-за своеобразной формы одной из пластин.

Схожая с крылом этого насекомого, она легко совпадает с отверстием той же формы на второй части конструкции. Обычно петли «бабочка» устанавливаются в помещениях, где нет особых требований к качеству работ, а дверь выполняет скорее декоративную, а не защитную функцию. Их часто применяют, например, на даче или в загородном доме. Это излюбленный вариант для новичка, а вот мастера со стажем относятся к ним с недоверием.

Преимущества

Оценивая достоинства данного механизма, можно отметить, что много времени на установку не требуется, используется минимум инструментов, а вся работа сводится к умению ввинчивать саморезы. При установке дверей нет необходимости врезки. А это значительно экономит время. Петли «бабочка» для межкомнатных дверей небольшого веса — идеальный вариант. Они выдерживают многочисленные открывания-закрывания, могут прослужить долгие годы. Но для дверей весом более 35 кг такие механизмы не подходят. Дверное полотно большого веса требует использования более сложных петель.

Слабые стороны

Кроме множества плюсов, петли «бабочки» для межкомнатных дверей имеют и свои недостатки:

Их нельзя монтировать на входную дверь — они не выполняют защитных функций. В эстетическом плане лучше смотрятся врезные петли.
Ограниченная сфера применения: они не рассчитаны удерживать большой вес, подходят только для дверей до 35 кг.

За счет меньшего количества крепежных отверстий и большого расстояния между ними петли для дверей «бабочка» не дают возможности более плотного сцепления с дверным полотном. С этой задачей справляются другие виды крепежных механизмов.
Не используются для входных дверей из металла. Металлическая дверь в основном применяется как входная, а не межкомнатная. Основная ее функция — защита от взлома. В этом случае не подходит навесная петля-«бабочка», установка которой происходит при помощи обычной отвертки и шурупов. Здесь требуется более сложный механизм с системой защиты и обеспечивающий плотное сцепление дверной коробки с полотном при закрытии.

Монтаж

Если на даче планируется установка дверей, петли «бабочка» — идеальный вариант. Алгоритм настолько прост, что с монтажом может справиться каждый. Понадобится отвертка, саморезы, линейка и карандаш.

Итак, берем петлю, раскрываем ее. На дверном полотне рулеткой отмеряем 20 см от края, отмечаем будущие отверстия и привинчиваем внутреннюю часть петли к торцу двери. Теперь перейдем к дверной коробке. Так как у нас неразъемная петля-«бабочка», установка происходит таким образом: откручиваем от двери внутреннюю часть, прикладываем к коробке и отмечаем будущие отверстия для саморезов. Теперь можно монтировать: внутреннюю часть — к дверному полотну, наружную — к коробке.

Устраняем недочеты

Иногда случаются неприятные моменты: дверь не закрывается плотно. Уже закрепленные внутренняя и наружная части не совпадают, вследствие чего дверь перекошена, не пристает к коробке. Вариантов решения два:

Если обе половинки «бабочки» в свободном положении лежат не в одной плоскости, то нужно правильно подобрать петли, чтобы внутренняя и внешняя части совпали и «крыло бабочки» точно вошло в отверстие на противоположной половинке петли.
Чтобы не демонтировать петли, можно на месте отрегулировать внутреннюю часть. Для этого слегка отпускаем шурупы и подкладываем под внутреннюю половинку «бабочки» спичку или картонку. Получаем небольшой просвет, за счет чего обе половинки хорошо смыкаются.

Часто случается провисание верхней петли. Даже если оно незначительно, всего пару миллиметров, дверь все равно не закрывается. В этом случае делают зазор побольше со стороны замка. Но если коробка уже собрана и закреплена пеной, можно чуть утопить в нее верхнюю створку. Здесь придется немного потрудиться и выдолбить небольшое углубление. Но из-за фигурности петли сделать это намного сложнее, чем просто вмонтировать накладные петли. Можно ошибиться в расчетах или повредить дверное полотно. Так что выбирать вам — либо воспользоваться услугами специалиста, либо устанавливать «бабочки» на дверях попроще, где красота не так важна. Например, в летнем домике или даче.

Как видим, петли «бабочка» подходят для самостоятельной установки. Монтаж не занимает много времени и не требует особых навыков. Но не стоит забывать, что дверь должна быть легкой, иначе вскоре придется все переделывать. Для дачи они в самый раз, а вот для гостиной лучше выбрать что-нибудь посерьезней и воспользоваться услугами специалиста.

Тонкости установки дверных петель

Установка петель на межкомнатные двери — это ответственная стадия сборки дверной конструкции, от которой зависит её исправная работа и удобство эксплуатации. Дверные петли бывают врезные, петли-бабочки, ввертные петли и скрытые петли-цапфы. На выбор дверных петель влияют размеры дверей и материалы их изготовления, а также особенности эксплуатации фурнитуры. Разные типы петель имеют свои тонкости установки.

Для самостоятельной установки врезных дверных петель на деревянную дверь понадобится простой набор инструментов и приспособлений — молоток, стамеска, шуруповёрт, набор шурупов, электродрель, уровень, деревянные клинья и карандаш.

Порядок установки врезных дверных петель:

Отступить от нижнего и верхнего края дверного полотна 200–250 мм и отметить эти места карандашом.
Приложив петли к отметкам очертить их контур.
По контуру вырубить молотком и стамеской углубление, не превышающее толщину металла пластины петли.
В подготовленном углублении зафиксировать петли шурупами.
Вывесить двери на деревянных клиньях так, чтобы между сторонами дверного полотна и короба был зазор 2–3 мм.
Закрыть дверь на замок и сделать разметку на дверном коробе.
Проверить уровнем размещение дверного полотна.
Снять дверь и стамеской сделать необходимые углубления в дверном коробе.
В подготовленном углублении зафиксировать петли шурупами. Перед вкручиванием шурупов, во избежание образования трещин, желательно просверлить в двери и коробе тонким сверлом отверстия.

Для современных шпонированных и ламинированных дверных полотен рубка стамеской неуместна, так как будет нарушена эстетичный вид двери и в стружечном материале, надёжно укрепить фурнитуру невозможно. Такие двери нужно устанавливать с применением альтернативных видов петель.

Установка петель-бабочек

Пластины петель-бабочек накладываются друг на друга и при полном смыкании имеют общую толщину 2,5 мм. Такая толщина позволяет прикручивать фурнитуру сразу на короб и двери без участия стамески и молотка. Нужно лишь правильно произвести разметку.

Установка ввертных петель

Необходимо высверлить два отверстия в дверном коробе и одно отверстие в дверном полотне. Главное, правильно выбрать расстояние между краями полотна и фурнитурой. Разметка делается так же, как и для врезных петель, но без вырубки стамеской углублений и с соблюдением необходимого количества отверстий.

Установка скрытых петель-цапфы

Эта фурнитура имеет уникальную конструкцию, позволяющую скрыть места врезки и обеспечить потайной механизм хода конструкции. Такие петли состоят из двух вращающихся относительно центральной оси пластин. Монтаж петель производится в нижний и верхний торец дверного полотна, а также в соответствующие зоны дверной коробки. Если монтаж произведён неправильно, то верхняя петля будет заметной в открытом положении двери.

Самостоятельная установка дверной фурнитуры может вызвать сомнения, тогда лучше не рисковать и пригласить квалифицированных мастеров.

Как установить и установить стыковые петли

Изучите технику Garrett Hack по установке стыковых петель, которая выдержит испытание временем.

Установка стыковых петель

Изучите проверенную временем методику установки, пожалуй, самого популярного типа петель, от редактора Fine Woodworking Гаррета Хака.

Когда дело доходит до поиска шарнира, который предлагает долговечность, чистый внешний вид и простую установку, Garrett Hack считает, что «вы не сможете превзойти стыковые петли.«В то время как каталоги по деревообработке предлагают широкий выбор стилей, отделок и размеров, когда дело доходит до изысканной мебели, Hack делает выбор в пользу высококачественных латунных петель. Недорогие петли изготавливаются путем прижатия тонкого листа металла вокруг пальца, чтобы сформировать поворотный кулак, что приводит к неаккуратному шарнирному действию. Экструдированные петли более высокого класса намного плотнее, поскольку шарнир соединяется вместе, а затем просверливается за один раз для более точной посадки петли. И хотя сталь, безусловно, прочнее, латунная фурнитура обычно лучше смотрится на красивой мебели, со временем образуя приятную патину.

Расположение врезки стыковой петли

Используйте разметочные щупы и маркировочный нож для точных линий разметки. Для большей точности снимайте все свои настройки прямо с петли.

1) Разложить по ширине

Установите первую отметку ширины петли. Установите примерно на 1/32 дюйма. не доходя до центральной линии шарнирного сустава. Линии светлого карандаша в конце паза указывают, где следует останавливать обрезку маркировочного калибра.

При нанесении меток установите ширину паза немного меньше ширины створки по центру стержня петли, чтобы стержень и кулак немного выступали.

Иногда я сначала прорезаю корпус или раму, прежде чем они приклеиваются, а потом переношу их на дверь. Легче работать с незакрепленными корпусами на скамейке, чем с большим шкафом. Однако шкаф, изображенный здесь, небольшой, поэтому я сначала прорезал дверь.

2) Выложить глубину

Установите второй измеритель глубины паза. Если створки петель сужаются, убедитесь, что калибр установлен в самом толстом месте.

Делая отметки, помните, что цель состоит в том, чтобы получить очень тонкие линии; При сильных надрезах паз будет менее точным. Чтобы более четко видеть следы от ножа, заострите карандаш до очень тонкой точки и проведите им по нанесенным линиям.

Для ситуаций, подобных показанной здесь, когда вы наносите маркировку так близко к краю ложи, гораздо проще использовать специальный маркер меньшего размера, предназначенный для более тонкой работы.

3) Выложите длину

Снова используйте сам шарнир, чтобы установить длину паза. Удерживая петлю на месте, прорежьте отметки в углу дверной рамы. Затем проведите эти линии квадратом через паз.

После разметки ширины и глубины с помощью разметочных щупов положите петлю на место и сделайте точные отметки на обоих концах. Для таких петель небольшого шкафа самый безопасный способ разложить концы паза — это удлинить эти отметки квадратом.

Для больших петель, например, используемых в проходных дверях, лучше использовать саму петлю, чтобы разложить концы паза. Только будьте осторожны, чтобы петля не соскользнула во время маркировки.

Обрезка стыкового врезного шарнира

Ручным или машинным способом, идея состоит в том, чтобы очистить основную часть паза, не касаясь линий разметки.

1) Выбросить отходы

Обрубить зубилом. С помощью стамески сделайте серию надрезов в одном направлении, затем удалите небольшие куски дерева, распилив их в другом направлении.

Или развести. Установите битовую глубину для самой тонкой части петли и не допускайте попадания линий разметки. Для тонких дверей вы можете закрепить дополнительную доску, чтобы поддержать основание маршрутизатора.

2) Точная настройка паза

Завершите паз острым зубилом. Нарезайте и сокращайте постепенно, пока не дойдете до линий макета и не получите подходящего размера. Сохраните самые широкие стамески для окончательных разрезов.

Чтобы защитить пальцы и предотвратить выброс на противоположной стороне двери, обратите внимание на то, как Хак использует небольшой кусок лома для подкладки ложи.

Отметить место стыковой петли на корпусе

Врезка пазов в тушке осуществляется точно так же, как и в дверной рейке.Ключ к этому шагу заключается в правильном переносе местоположения дверных петель.

1) Прикрепите петли к двери

	Метка для центрального винта. Слегка сместите это место к задней части паза. Это приводит к тому, что створка петли плотно прижимается к задней стенке паза.
	Забить один стальной винт. Это оставляет два отверстия неиспользованными, чтобы петля могла быть отрегулирована внутрь или наружу позже.Используйте стальной винт, чтобы не повредить более мягкие латунные.

2) Отметьте корпус

Перенесите петли в корпус. Врезка пазов в тушке осуществляется точно так же, как и в дверной рейке. Чтобы переместить петли из дверцы, сдвиньте или заклиньте дверцу в положение с полностью открытой петлей и сделайте тонкие линии ножа вдоль верхней и нижней части сустава.

Совет: Запасная петля того же размера позволяет легко проверить установку врезки и отметить места для винтов.В противном случае придется снимать петлю с двери.

Установка двери и проверка посадки
Типичная проблема заключается в том, что зазор вдоль линии петли слишком большой или неровный. Решение состоит в том, чтобы сделать паз в одном или обоих листах петли немного глубже. Конечно, может случиться и обратное. Иногда вам нужно поднять или снять петлю. Обрежьте стыковочные пазы и прикрепите дверь. Используйте те же методы, что и для дверных пазов, и продолжайте использовать только один стальной винт на этом этапе.Проверить подгонку двери. При необходимости снимите дверцу и выровняйте ее по размеру.

Для получения дополнительных советов по изготовлению массивных дверей для вашей мебели обязательно ознакомьтесь с бесплатной загрузкой Энди Рэя «Строительство дверей и ящиков».

Советы по окончательной регулировке стыкового шарнира

	Отрегулируйте зенковки. Одним из последних шагов при установке петель является установка винтов. Каждая петля просверливается и утоплена под винт определенного размера, который часто упоминается в описании каталога. Если зенковки недостаточно глубокие, головки винтов будут слегка выступать за петлю. Это может привести к заеданию петли и давлению на винты. При необходимости углубите зенковки так, чтобы головки оказались чуть ниже поверхности листа.
	Произвести точную регулировку — регулировку регулировочных шайб. Если вы пропилили слишком глубоко, вам нужно отодвинуть петлю наружу, обрезав карту, чтобы она уместилась в нижней части паза.
	Выполните точную регулировку — снимите регулировочные шайбы. Если вы прорезали слишком широкий паз, вам нужно переместить петлю к передней части корпуса. Отрежьте полоску длинноволокнистой древесины, чтобы заполнить зазор в задней части паза. Приклейте его и выровняйте для невидимого ремонта.

Если петли установлены правильно, дверцы и крышки будут плавно раскачиваться на долгие десятилетия.

Еще впереди

Не забудьте проверить в ближайшие недели второй выпуск нашего руководства по петлям.Далее: петли для ножей. А для получения дополнительной информации о методе установки стыковых петель Гаррет Хаком обязательно ознакомьтесь с его статьей из 159 номера журнала FWW.

Дополнительную информацию о петлях можно найти по телефону:

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

Замена устаревших петель шкафа? — Хижина оборудования

Вы когда-нибудь думали о замене шкафа или петель для умывальника, но нигде не можете найти тот стиль, который вам нужен? Ни у кого нет петли, которая подошла бы к твоей безумной прорези в дверце шкафа.Или петля просто не подходит к раме ваших шкафов. И вы чувствуете, что к этому моменту уже повсюду посмотрели.

Ну, вздохни. Мы здесь, чтобы помочь.

О съемных петлях шкафа

Скорее всего, у вас есть так называемая съемная петля для шкафа. Вы можете отличить одинарные или двойные съемные петли от других петель шкафа по прорези на раме и двери. Петли такого типа позволяют легко снять дверь и установить.Между тем, традиционные петли, которые крепятся шурупами по дереву, создают гораздо большие трудности.

В течение многих лет шкафы производственного типа производились в США с очень ограниченным выбором отделки. К счастью, у нас есть решение, которое поможет украсить и заменить изношенные и устаревшие одинарные и двойные съемные петли и отделку шкафа. Amerock была пионером на рынке петель для шкафов на протяжении многих-многих лет и производила петли «старого» стиля с модной новой отделкой. Это помогает таким людям, как вы, достичь современного внешнего вида, не нарушая при этом денег.

Окончательное обновление

Теперь вы можете легко заменить устаревшую античную латунь на более светлый сатинированный никель или более темный бронзовый оттенок, натертый маслом. Мы производим эти съемные петли из масляной бронзы (показано ниже), сатинированного никеля с накладками на 1/2 и 1/4 дюйма, а также для дверей с выступом 3/8 дюйма.

Съемные петли существуют уже более 50 лет, так что есть вероятность, что вы видели их в домах и даже не знали об этом. Скрытые петли для европейских шкафов (также известные как скрытые петли) захватили рынок.Это оставляет разборные петли практически без использования в новой индустрии производства шкафов.

Устаревшие функции

Большинство продаж этих съемных петель сегодня приходится на рынок замены / модернизации. Это исключает некоторые из наиболее уникальных приложений, которых больше нет в мире съемных петель.

К устаревшим функциям относятся:

Обратный скос 30 градусов. Это означает, что ваша дверь скошена под углом 30 градусов, чтобы пальцы могли войти и открыть дверь без ручки или тяги.
Наложения размером более 5/8 дюйма. Типичные современные отделочные материалы для вторичного рынка поставляются только с наложением 1/4 «и 1/2». Для справки, ваше наложение — это расстояние, на котором дверца шкафа перекрывает лицевую рамку самого шкафа.

Съемную петлю можно узнать по характерному винту с крестообразным шлицем. Этот винт прикрепляет петлю к двери через прорезь, врезанную в ее край. Винт, который крепится к раме, может варьироваться от одного винта до двух, что позволяет при необходимости отрегулировать петлю вверх и вниз (только для одинарной разборной версии).

Снятие петель

Будьте осторожны после откручивания винтов при снятии дверцы; дверца выскользнет из паза очень быстро. Снимая старую петлю, воспользуйтесь отверткой Phillips или отверткой, чтобы отстегнуть дверцу.

PRO-TIP: Это прекрасное время, чтобы очистить двери от грязи и сажи, накопившихся за долгие годы.

Снимите петлю с лицевой рамы и подготовьте раму для установки новых винтов от новых петель.Измерьте 3/4 дюйма над старым отверстием для одного винта и отметьте линию, а также 3/4 дюйма ниже. Предварительно просверлите сверлом 3/32 дюйма, чтобы предотвратить раскалывание или поломку головки винта при закреплении нового шарнира.

Отцентрируйте отверстия и с помощью отвертки Phillips или шуруповерта установите низкий крутящий момент. Затяните винты, которыми петля крепится к раме. Вставьте дверцу обратно в прорезь новой петли и закрепите дверцу крестовой отверткой.

PRO-TIP: Перед тем, как прикрепить петлю к двери, убедитесь, что заслонка, которая входит в прорезь, полностью вошла в прорезь, чтобы дверца плотно прилегала к цилиндру петли.

И готово! Теперь у вас есть полностью функциональная петля нового вида на вашем шкафу, благодаря съемным петлям шкафа The Hardware Hut.

Это проект, который может быть реализован в очень разумные сроки и придаст вашей кухне свежий и современный вид. Нужна помощь с заменой европейской петли? Прочтите наше Европейское руководство по замене петель.

Нужна дополнительная помощь в поиске петли для замены? Давайте попробуем

Как установить новые петли на старые двери шкафа | Руководства по дому

Крис Дезиел Обновлено 1 августа 2019 г.

Если вы тратите силы на восстановление старого шкафа, вы, вероятно, не захотите тратить все эти шлифовальные и отделочные работы, повторно используя старое оборудование.Даже если вы не выполняете ремонтную отделку, замена старого оборудования может действительно улучшить внешний вид шкафа.

Замена петель шкафа не представляет особой сложности, но главный вопрос: «Какие петли мне следует использовать?» Это зависит от стиля двери. Двери внахлест являются хорошими кандидатами на скрытые петли, и если вы хотите упростить задачу, вы можете использовать скрытые петли шкафа без отверстия. Двери-вкладыши также подходят для скрытых петель, но также подходят декоративные накладные петли.

Подготовьте двери к установке новых петель во время их ремонта

Если вы не собираетесь заменять петли точно такими же, вам нужно закрыть старые отверстия и просверлить новые. Эту работу лучше всего выполнить при повторной отделке корпуса. После снятия петель заполните отверстия шпатлевкой для дерева и отшлифуйте ее до плоского состояния, когда будете шлифовать дверцы и шкаф. Затем, когда вы нанесете морилку, отделку или краску, старые дыры почти исчезнут.

Если новые петли достаточно близки по стилю к оригиналам, вам следует использовать эпоксидную шпатлевку для дерева.Таким образом можно просверлить отверстия, которые частично перекрывают старые, не опасаясь выкрашивания наполнителя. Эпоксидный наполнитель немного похож на пластик, но он бывает разных цветов, и, если вы подберете хорошее сочетание, он будет сливаться даже под морилкой и прозрачной отделкой.

Как установить вставные петли шкафа

Подпружиненные вставные или скрытые петли шкафа требуют просверливания просверленного отверстия на глубину 1/2 дюйма. Для этого вам понадобится насадка Форстнера, размер которой зависит от характеристик петли.Обычно это 35 миллиметров для петель европейского типа и от 1 1/4 до 1 1/2 дюйма для американских брендов.

Чтобы разметить отверстия, нарисуйте линию на задней части двери на расстоянии 7/8 дюйма от края и проведите перпендикулярные линии на равных расстояниях от верха и низа двери. Подходящее расстояние для большинства дверей составляет 3/12 дюйма. Просверлите точки пересечения этих линий.

Вставьте петли и прикрутите их к двери прилагаемыми винтами, затем установите дверь на место на передней части шкафа, выровняйте ее и отметьте отверстия для винтов петель.Просверлите пилотные отверстия сверлом на 1/8 дюйма, а затем закрутите винты, чтобы удерживать дверь на месте. Если вы не хотите сверлить отверстия, вы можете использовать петли скрытого монтажа без отверстий . Установка практически идентична, за исключением того, что сверлить отверстия не нужно.

Установка петли с перекрытием

Вы можете купить петель с накладкой , которые устанавливаются на переднюю часть двери для врезных дверей, а также для дверей внахлест. Как и в случае скрытых петель, их обычно лучше сначала установить на двери.Затем вы удерживаете дверцу на месте, отмечаете места отверстий для винтов, просверливаете направляющие отверстия для винта сверлом 1/8 дюйма и ввинчиваете винты.

Люди делают две распространенные ошибки, подвешивая дверцы шкафов. Первый — забыть выровнять дверь перед тем, как прикрепить петли. Лучше всего использовать 4-футовый уровень, подержать его под дверью и позволить дверце опираться на него, пока вы отмечаете отверстия для петель.

Вторая ошибка — не оставить между дверями зазора от 1/8 дюйма до 1/4 дюйма .Лучший способ гарантировать правильный зазор — это вклинить прокладку между дверцами, пока вы устанавливаете петли для второй двери. Все в порядке, пока прокладка не выпадет, пока вы закручиваете винты петли.

Как повесить двери шкафа с открытыми петлями — Модернизированный дом

Двери шкафа с открытыми петлями легко установить и обслуживать независимо от того, есть у вас опыт или нет. Если вы положите шкафы ровно и совместите их с рамой, вы сможете быстро установить дверцы шкафа с открытыми петлями.Будь то выравнивание дверцы шкафа или прибивание гвоздями, давайте посмотрим, как можно установить дверцы шкафа с открытыми петлями.

Ваша кухня нуждается в косметическом ремонте? Один из самых эффективных способов изменить внешний вид вашей кухни — это сменить шкафы. К счастью, некоторые решения менее сложны, чем вы думаете.

Установить двери шкафа с открытыми петлями относительно просто. Сначала прикрепите петли к двери, положив ее ровно, затем совместите ее с рамой.Убедитесь, что он установлен по отвесу и по уровню, просверлите направляющие отверстия и ввинтите винты, чтобы прикрепить петли.

Поскольку шкафы — это большая часть кухни, подвешивание дверей может показаться непосильной задачей! К счастью, достаточно нескольких простых шагов, чтобы ваши двери открывались и закрывались плавно.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Типы петель шкафа

Петли для шкафов бывают двух типов: открытые и скрытые.Названия говорят сами за себя: когда шкаф закрыт, видны открытые петли. Скрытые петли соединяют внутреннюю часть двери с внутренней частью шкафа, невидимые снаружи.

На обычно открытых петлях шкафа одна часть крепится к внутренней части дверцы шкафа. Другая часть крепится к внешней стороне шкафа, где встречаются дверь и шкаф. Процесс установки петель обоих типов практически идентичен, поэтому выбирайте ту, которая вам больше нравится.

Еще одна деталь петель, которую вы можете увидеть, — это дверь с мягким закрыванием.Мягко закрывающиеся дверцы и ящики предотвращают захлопывание шкафов при сильном закрытии.

Этот стиль дверей отлично подходит для детей и разгневанных супругов. Это высококачественная отделка, которая теперь является неотъемлемой частью любой дизайнерской кухни.

Внесение изменений

Многие люди предпочитают заменять старые петли на шкафах. Обычно вы можете захотеть подобрать отделку другого оборудования шкафа (например, дверных ручек и тяги ящиков). А может, вы вообще меняете дверь, или старые петли вышли из строя.

Если вы заменяете старые существующие петли, этот процесс будет на несколько шагов проще. Если петли одинакового размера, вы, вероятно, можете использовать те же отверстия для новых винтов.

Инструменты и материалы

Уровень в один фут (также известный как уровень торпеды) достаточен для подвешивания одинарных дверок шкафа. Для двойных дверей шкафа более длинный уровень (2-3 фута в длину) поможет обеспечить ровность и симметрию во всем.

Отвес — это причудливое название груза на веревке.Это поможет вам найти идеальную вертикаль. Кто знал, что гравитация — это тоже инструмент в вашем ящике?

Если у вас нет «официального» отвеса, вы можете подделать его. Все, что вам нужно сделать, это прикрепить что-нибудь маленькое и тяжелое к отрезку прочной веревки.

Вам нужно отметить, где будут сидеть дверцы шкафа и где просверлить пилотные отверстия для шурупов. На всякий случай настоятельно рекомендуется использовать карандаши вместо ручек или маркеров. Ничто так не испортит ваши прелестные новые шкафы, как заблудшая метка Шарпи!

Аккумуляторной дрели достаточно и достаточно мощности для этого проекта.Это сверло понадобится как для направляющих отверстий, так и для шурупов.

Если в вашей двери и шкафу уже просверлены пилотные отверстия, вы можете использовать ручную отвертку вместо дрели. Выбирайте крестообразный или плоский винт в зависимости от того, какой тип винта вы используете.

Вам понадобятся два типа бит: одна для проделывания пилотных отверстий, а другая для утопления шурупов. Пилотное отверстие обычно должно быть на 1/16 меньше размера винта. Скорее всего, вам понадобится сверло с крестообразной головкой (в форме x) для винтов.

Очевидно, без них не обойтись и в этом проекте! Выберите несколько хороших.

Хотя можно выполнить этот проект в одиночку, иметь под рукой напарника, который будет держать дверь на уровне, пока вы будете сверлить (или наоборот), очень полезно.

Необходим для труднодоступных верхних шкафов. Гораздо проще сверлить прямо, когда вы находитесь на уровне глаз.

Инструкции

Шаг 1: Совместите дверь с рамой

Убедитесь, что ваши двери подходящего размера.Поднесите их к отверстию шкафа и убедитесь, что они выступают над отверстием шкафа примерно на полдюйма. Двойные двери должны разделять центр ровно посередине проема.

Шаг 2: Прикрепите петли к двери

Положите дверцу шкафа лицевой стороной вниз на ровную поверхность, чтобы не поцарапать ее. Прикрепите петлю к внутренней стороне двери. Установите петлю либо вместо старых петель, либо на новое место.

Если у вас две петли, одна должна быть на расстоянии одного-двух дюймов от верха.Оставшаяся петля должна быть в дюйме или двух от низа. Эти размеры могут отличаться в зависимости от размера вашего шкафа.

При трех петлях одна должна быть точно посередине. Не забудьте учесть, насколько дверь нависает над проемом. Не стоит ставить петли на самый верх двери.

1. Предварительно просверлите пилотные отверстия. С помощью сверла проделайте в древесине пилотное отверстие, куда войдет шуруп. Это предотвратит раскалывание дерева, особенно если оно тонкое или близко к краю.
2. Ввинтить винты. Замените сверло и используйте головку с крестообразным шлицем, x которой соответствует вершине ваших винтов. Используйте дрель, чтобы затянуть эти винты на 95%. Вам нужно немного места для маневра, чтобы приспособиться к нему позже, но не намного.

Шаг 3: Отвести и выровнять двери

Поднимите дверцы шкафа и проверьте выравнивание. «Отвес» относится к уровню по вертикальной оси, а «уровень» относится к горизонтальной оси.

Прочтите пузырек в середине уровня: если он находится прямо в центре, то все готово.Если у вас нет отвеса, вы можете держать уровень вертикально.

Шаг 4: Возьмите петли и отметьте их карандашом

Удерживая все ровно, сделайте по маленькой точке в каждом отверстии. Эта точка отмечает место, где каждый винт будет прикреплять петлю к каркасу шкафа.

Убедитесь, что петля имеет достаточно места для работы, не оставляя зазора. Используйте напарника для этого шага: его сложно держать и рисовать одновременно!

Шаг 5: Прикрепите дверцу к шкафу

1. Предварительно просверлите пилотные отверстия. Как и выше, это важный шаг, чтобы винты не пошли наперекосяк. Если вы устанавливаете новые петли на место старых, и отверстия совпадают, пропустите этот шаг.
2. Ввинтите винты. Вставьте по одному винту в каждую петлю, чтобы удерживать дверь на месте, пока вы делаете остальные (особенно если вы работаете в одиночку). Утопите винты на 90%. Оставьте немного места для маневра для корректировок позже.

Шаг 6: Проверьте качели

Завернув все винты, несколько раз откройте и закройте дверцу.Он свободно качается, когда вы хотите, чтобы он открылся? Он остается закрытым, когда вы закрываете шкаф?

Если вы заметили трение или двери кажутся неровными, начните немного регулировать затяжку винтов. Их затягивание подтянет эту часть шкафа вверх или вниз. Часто этих крошечных корректировок бывает достаточно, и их можно поддерживать в течение долгого времени.

Шаг 7. Вернуться к доске для рисования

Если по какой-то причине дверцы вашего шкафа не так функциональны, как вам хотелось бы, перемотайте.Вернитесь назад через процесс шаг за шагом и посмотрите, где что-то пошло не так. Велика вероятность, что отвес или уровень немного наклонены.

Связанные Вопросы

Можно ли заменить дверцы кухонного шкафа, не заменяя весь шкаф?

Да! Фактически, это один из лучших способов обновить вашу кухню по доступной цене.

Крупные предприятия розничной торговли товарами для дома, такие как Home Depot и Ikea, продают дверцы для шкафов. Вы можете выбрать новый стиль или цвет шкафа без трудоемких и дорогостоящих работ по замене базовых шкафов.Каркас кухни остался прежним, но был обновлен!

Винты какого размера лучше всего подходят для установки дверцы шкафа?

Размеры винтов имеют два размера: число со знаком фунта (например, # 4) и размер (например, 2,5 дюйма). Первое число указывает на размер обхвата и головки винта, а второе число указывает на длину.

Винты для шкафа могут быть от № 5 до № 7, причем № 6 является наиболее распространенным. Поскольку винты входят в относительно тонкие двери, обычно достаточно винта длиной ¾ дюйма.

Просто убедитесь, что вы сначала измерили глубину двери. Выберите длину шурупа как минимум на дюйма меньше глубины двери.

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

В качелях вещей

Хотя проекты ремонта кухни могут показаться сложными, начинание с небольших проектов может иметь значительную эстетическую отдачу.Что мешает вам поменять остальное после того, как вы освоите одну замену оборудования? Удачного ремонта!

Связанные руководства

Стейси Рэндалл

Стейси Рэндалл — жена, мать и писатель-фрилансер из NOLA, которая всегда любила проекты «сделай сам», организацию дома и создание красивого пространства. Вместе со своим мужем последние несколько лет она с любовью ремонтировала бывший дом своих бабушек и дедушек, делая его своим и узнавая много нового о жизни.

Недавно опубликованные

ссылка на Зеркальные стены не в стиле? (Узнай сейчас!)

Зеркальные стены не в стиле? (Узнай сейчас!)

Стиль несколько произвольный по своей природе. Универсального «кода» стиля не существует, особенно когда дело касается украшения дома. То, что нравится одному человеку, может и не понравиться. Но есть тенденции, которые …

ссылка на Диваны с юбкой вышли из моды? (Узнай сейчас!)

Диваны с юбкой вышли из моды? (Узнай сейчас!)

Стили приходят и уходят циклически.Мы наблюдаем более чем несколько тенденций, особенно с 1980-х годов, которые снова набирают популярность. То, что когда-то было не стильно, становится модным …

Установка петель — Canadian Woodworking Magazine

Установка петель

Посмотрите вокруг и обратите внимание на количество петель, с которыми вы сталкиваетесь в своей повседневной деятельности. С того момента, как вы встаете утром и пока не отъезжаете от тротуара по дороге на работу, вы будете встречать петли повсюду — на двери ванной комнаты, холодильнике, кухонных шкафах, входных воротах и даже при посадке в машину.Каждая петля специально разработана для уникальной цели, и все они сильно отличаются друг от друга. Однако все они выполняют одну и ту же функцию. Петли

разработаны практически для любой мыслимой ситуации. Разнообразие петель, доступных мастеру по дереву, действительно ошеломляет, и выбор правильной петли и ее правильная установка может оказаться сложной задачей. В большинстве случаев оборудование устанавливается на заключительном этапе строительства после того, как в проект было вложено много времени; определенно не время ошибаться при выборе или установке оборудования.Несмотря на то, что петли устанавливаются после завершения проекта, вам следует выбирать петли на ранней стадии проектирования и покупать их одновременно с пиломатериалами для проекта. Некоторые петли, такие как петли для ножей, требуют от вас определения местоположения и вырезания пазов перед сборкой корпуса, поэтому при планировании расположения и размера пазов лучше всего работать с фактическим оборудованием.

Петли позволяют одной части проекта перемещаться относительно другой, например, двери шкафа или крышки коробки.Для того, чтобы шарнир работал плавно во всем диапазоне движения без заедания, требуется, чтобы шарнир был установлен с определенной точностью и пониманием соответствующей геометрии. Как правило, менее дорогие универсальные петли имеют больший люфт, что позволяет им работать с неидеальной установкой. Однако по мере того, как вы переходите к более дорогим, сплошным латунным петлям от таких производителей, как Brusso и Soss, которые построены с гораздо более высокими допусками, возможностей для регулировки становится меньше.Такие прецизионные петли требуют от производителя не меньше, чем такой же уровень точности.

Материал, из которого изготовлены петли, повлияет на окончательный вид вашего проекта. Стальные петли имеют тенденцию быть более утилитарными по своей природе, в то время как латунные петли больше подходят для мебельных проектов. Петли из латуни можно штамповать, прессовать или фрезеровать из цельной латуни. Штампованные петли тоньше, часто монтажные отверстия просверлены неточно, и стержень петли может плохо прилегать к петле.

Независимо от того, какой тип петли вы используете, все они должны иметь три функции.Лист, который крепится к шкафу, лист, который крепится к двери, и какой-то шарнир между ними. Самый простой шарнир, стыковой шарнир, имеет форму двух плоских створок с блокирующими суставами, скрепленными вместе с помощью штифта. От того, как устроен каждый из них, будет зависеть, где будет использоваться петля.

Петли бывают разных стилей

Стыковые петли
Самая распространенная петля, с которой вы столкнетесь, — это та или иная версия стыковой петли.Есть много вариантов, но у всех центр вращения находится в центре штифта. При работе с петлями с плоскими (не обжатыми) створками глубину паза определяет диаметр ствола, а не толщина створки. Некоторые петли обжаты — это меняет соотношение между толщиной створки и диаметром ствола и, как следствие, глубиной паза.

При установке стыковых петель неучет движения древесины может привести к тому, что крышка не закроется полностью — это называется «скрепленные петли».В большинстве случаев причиной этого является плотный контакт верха и низа друг с другом при установке петли. Поскольку древесина расширяется сезонно, она заставляет переднюю часть коробки открываться с помощью шарнирного пальца, обеспечивающего шарнир. Это также может произойти, когда вы вбиваете винты, которые не по центру отверстий для петель. Это приводит к уменьшению зазора между двумя деревянными кусками у петли и их смыканию.

Торцевые петли бывают без наконечников (называемые обычными стыковыми петлями) и имеют наконечники.Для петель без наконечников прорезь прорезана так, чтобы центральная линия шарнирного сустава находилась немного выше передней части корпуса. Для петель с наконечниками поместите поворотный кулак прямо перед передней частью корпуса. Для любого типа петли прорежьте паз на глубину самой тонкой части петли.

Петли без врезки
Петли без врезки — это категория стыковых петель, для установки которых не требуется паз. Две створки тонкие, обычно 1⁄16 дюйма, и это задает зазор между крышкой и коробкой или вставной дверцей и рамой шкафа.Два листа гнездятся вместе, одна меньшая вкладка внутри большой вкладки. Возможно, вам не понадобится вырезать пазы, но петля все равно должна быть установлена точно, чтобы она работала. При подвешивании межкомнатных дверей этим методом измерения не требуются.

Для установки этих петель сделайте простое приспособление, чтобы установить место для петли и просверлить отверстия. Начните с куска дерева размером около 1 дюйма. Найдите кусок металла или ламината такой же толщины, как створка петли, примерно 1 x 2 дюйма, чтобы он действовал как распорка.Определите расположение петли на двери. Отрежьте древесину такой же длины, как расстояние от нижней части петли до нижней части двери. Прикрепите распорку к нижней части деревянного бруска. Приложите зажим к нижнему краю дверцы, поместите петлю напротив верхней части зажимного приспособления и совместите ствол с краем. Просверлите отверстия для винтов в двух открытых отверстиях с потайной головкой. Повторите это на другом конце двери. Чтобы установить петлю на раме, поместите приспособление в нижний угол рамы.Установите петлю сверху приспособления и совместите ствол с краем. На этот раз используйте самоцентрирующееся сверло, чтобы просверлить отверстия в отверстиях без зенковки. Ваша дверь должна быть высотой проема за вычетом двойной толщины петли. Прикрепите петлю к двери с помощью подходящих винтов петли с подрезкой, а затем прикрепите дверь к шкафу.

Петли для ножей
Петли для ножей были популяризированы Джеймсом Креновым и поощряют аккуратную установку с чистым ненавязчивым внешним видом.Петли с прямыми ножами используются на дверях, которые перекрывают стенки шкафа. Двери открываются на 180º. Накладные петли используются как на накладных, так и на вставных дверях. Они позволяют дверям открываться на 270 ° и 180 ° соответственно. Эти петли требуют тщательного измерения и установки для правильной установки. (Для получения дополнительной информации об установке шарниров ножей см. Выпуск № 44 за октябрь / ноябрь 2006 г. и выпуск № 46 за февраль / март 2007 г.)

Петли для ствола
Петли для ствола получили свое название из-за формы ствола.Они имеют скрытый шарнирный механизм и полностью невидимы в закрытом состоянии. Это отличные петли для шкатулок для драгоценностей и небольших сундуков, они бывают самых разных диаметров. Тщательная разметка и сверление отверстия важны, так как единственная ось регулировки — это то, насколько глубоко он вставлен в отверстие. При их установке используйте сверлильный станок с высоким упором. Глубина отверстия будет зависеть от диаметра петли, поэтому подтвердите это имеющимся оборудованием. Либо расположите отверстия с обеих сторон по отдельности, либо выложите одну сторону и используйте несколько центров дюбелей, чтобы перенести измерения на другую сторону.Чтобы обе половинки сошлись вместе, используйте ограждение против двух соседних краев. После того, как отверстия просверлены, регулировка невозможна. Чтобы установить петлю, при необходимости зажмите коробку и крышку в открытом положении, используя проставку между ними. Откройте петлю до ее полностью открытого положения и вставьте ее сразу в обе половины, при этом рычаг, на котором петля поворачивается, удерживается перпендикулярно стороне.

Петли для фортепиано
Петли для фортепиано больше функциональны, чем красивы, и их лучше оставить проектам, которые не требуют большого внешнего вида от оборудования.Они особенно эффективны для сундуков и игрушечных ящиков, и их очень легко установить. В случае ящика для игрушек просто обрежьте заднюю панель ящика немного короче, чем передняя и боковые стороны. Измерьте корпус петли и вычтите 1⁄16 дюйма, чтобы определить, сколько вам нужно, чтобы снять заднюю часть коробки. Вычитание 1⁄16 дюйма гарантирует, что ваш верх всегда будет правильно закрываться в передней части коробки.

Европейские петли
Это петли, которые вы найдете в большинстве современных шкафов для кухонь и ванных комнат.Они полностью скрыты, когда дверь закрыта, и полностью регулируются, что позволяет легко отрегулировать дверь для идеальной посадки после установки. Эти петли бывают разных конфигураций и допускают более широкий диапазон вариантов дизайна. Они подойдут как для рамных, так и для бескаркасных шкафов, для вставных или накладных дверей. Они также бывают различных вариантов для установки под разными углами, для глухих углов и для ситуаций, когда дверь должна быть полностью отведена в сторону, чтобы обеспечить доступ к ящику.В типичном кухонном проекте можно использовать несколько различных типов петель. Во избежание недоразумений лучше всего использовать петли от одного производителя на весь проект.

Петли европейские состоят из двух частей; деталь с чашкой крепится к двери, а винтовая пластина крепится к боковой стороне шкафа. Монтажные отверстия обычно имеют диаметр 35 мм, но проверьте детали, прилагаемые к оборудованию. Большинство производителей также изготавливают специальные приспособления для размещения отверстий для своих петель.Все, что вам нужно сделать, это отметить центральную линию петли, совместить зажимное приспособление с линией и просверлить отверстия. Такие приспособления имеют смысл, если вы будете использовать несколько петель исключительно одной марки.

Справка «Правильные инструменты»
Существует ряд инструментов, которые сделают установку петель более простой и точной. Шаблоны для использования с приспособлениями для фрезерования могут быстро направить биту и вырезать идеальный паз. Если петля, которую вы используете, не имеет закругленных краев, вам нужно будет выровнять края фрезерного паза.Сделать это можно острым зубилом. Старайтесь направлять долото в паз, а не вдоль его дна, так как это может привести к непреднамеренному эффекту, когда долото будет следовать за волокнами и оторвать больший кусок стороны. Veritas Tools производит специальное угловое долото именно для этой цели. Поместите его в угол, постучите по нему молотком, вытащите отходы, и вы получите идеально квадратный угол в кратчайшие сроки.

Возможно, самый полезный инструмент, который у вас может быть для установки петель, также является одним из наименее дорогих; набор центрирующих бит.Это специальные подпружиненные биты, которые самоцентрируются в отверстиях петель. Поместите наконечник сверла в отверстие, и когда вы надавите, сверло обнажится и просверлит пилотное отверстие правильного размера и глубины. Когда вы вставляете винт, он будет отцентрирован в отверстии и не будет выдергивать шарнир из выравнивания.

Не все шарнирные винты одинаковы. Для правильной работы некоторых петель требуются особые винты. Если используется неправильный винт, он не будет правильно вставлен в створку и может конфликтовать с другой стороной при закрытии петли.Для таких применений, как петли без врезки, и других применений, где требуется более низкий профиль, используйте специальные винты для петель с подрезными головками. Плечи на этих винтах были обрезаны, чтобы они могли опускаться ниже в шарнире.

Фрезерование паза с помощью фрезы

Польские глухие петли

Простая установка петель европейского типа
Установка европейских петель может запутать начинающего плотника.К счастью, Veritas Tools решила эту проблему с помощью приспособления для растачивания петель Veritas. Это автономное устройство, предназначенное для поиска и сверления отверстий под чашки для петель. Он также служит ориентиром для сверления отверстий под винты в корпусах. Чтобы использовать приспособление для растачивания петель для сверления отверстий для чашки, установите глубину твердосплавного фрезы 35 мм на глубину чашки петли, с которой вы работаете. Два латунных микрометрических упора по обе стороны от зажимного приспособления используются для регулировки смещения отверстия чашки.

Если заборы повернуты до упора, отверстие для чашки просто пробьет край двери. За каждый полный оборот упор сдвигается на 1 мм, поэтому установить правильное отступление для вашего приложения несложно. Когда ограждения отрегулированы, они фиксируются на месте латунными установочными винтами. В некоторых случаях требуются более компактные петли для откидных створок, для которых требуются монтажные отверстия, чтобы пробить край двери и прилегающий к ней элемент. Используя поставляемые в комплекте распорки, можно легко добиться необходимого отрыва.

Крючок используется для установки расстояния от края двери и может располагаться с любой стороны для использования на обоих концах двери. Основание также имеет размеченную поверхность с ямочками и готово к высверливанию в качестве ориентира для сверления отверстий под винтовые пластины.

Это хорошо продуманное приспособление, которое делает сверление отверстий для петель европейского типа простым, точным и повторяемым. Твердосплавное сверло режет чисто и при необходимости легко заменяется. Если в вашем будущем будут какие-то европейские петли, вы должны сами проверить это приспособление.

Статьи по теме

Установка скрытых петель шкафа | Wildflower Home

Опубликовано 11 ноября 2019 г. | Обновлено 17 мая 2020 г.

Один из самых простых и доступных способов обновить ваши шкафы — это установить скрытые петли. Это может показаться сложным, но установить скрытые петли шкафа проще, чем вы думаете!

У меня не было опыта с этим конкретным проектом DIY, и ко второй дверце шкафа я почувствовал себя профессионалом и теперь в основном эксперт в установке скрытых петель… , что легко.

С тех пор, как мы переехали, я не хотел улучшать нашу очень старую кухню шкафами клюквенного цвета. Это просто не стоило того, если мы не могли снести стену, переставить водопровод и получить кухню своей мечты. Затем мы с сестрой начали красить существующие шкафы, и все мое мышление изменилось. Я не мог поверить, какая разница в краске, новом оборудовании и скрытых петлях шкафа!

* Этот пост содержит партнерские ссылки. Это не влияет на стоимость товаров для вас при покупке по моим ссылкам.Он дает небольшую комиссию, которая помогает этой домохозяйке проводить уроки музыки и рисования для моих девочек, так что спасибо.

Установка скрытых петель шкафа

Используемые мной материалы

Подготовительные работы

Шкафы для покраски и подготовки — Если вы красите свои шкафы, вы можете сделать это до или после сверления отверстий для новых петель, но на самом деле вы не хотите прикреплять новые петли, пока двери не будут покрашены и запломбированы.

Перед тем, как красить, снимите дверцы шкафа с рам. Затем используйте шпатлевку, чтобы заполнить предыдущие отверстия для шурупов НА РАМАХ (не на дверях). Дайте ему высохнуть, а затем отшлифуйте его до гладкости, чтобы подготовиться к покраске.

Приспособление для скрытых петель Kreg

Установите дверцы шкафа и соберите приспособление Kreg — Работайте с одной дверцей за раз, кладя каждую на прочную плоскую поверхность. Вам нужно, чтобы сторона с петлями свешивалась с края плоской поверхности, чтобы вы могли закрепить приспособление Kreg Jig на дверях.Перед началом работы убедитесь, что вы собрали джиг-приманку Kreg в соответствии с инструкциями.

Position Kreg Jig — для этой части вам необходимо прочитать инструкции для ваших конкретных петель и шкафов. Я использовал накладные петли с мягким закрытием 1/2 ″, поэтому мне нужно было установить Kreg Jig на 3,5 (см. Фото выше). Это измерение показывает проводнику, как далеко ВНИЗ дверцы шкафа вы хотите разместить петлю. Я следовал руководству, прилагаемому к Kreg Jig, в зависимости от размера моих петель.Если вы используете петли любого другого размера (например, 3/4 дюйма), прочтите инструкцию, где вам нужно разместить джиг на дверце шкафа.

Следующая настройка на джиг-приманке Kreg — это то, как далеко ВНУТРИ будет сидеть петля… для этого и нужен циферблат (см. Фото выше). Еще раз обратитесь к руководству Kreg Jig, потому что каждое число соответствует измерению, и все это для вас разработано в руководстве.

Зажмите приспособление для фиксации Kreg — джиг Kreg должен быть расположен там, где он вам нужен, а направляющие / упоры должны удерживать его на месте, чтобы вы могли его закрепить.Вам следует использовать зажимы с мягкой подкладкой, чтобы не испортить отделку дверцы шкафа. Плотно прижмите Kreg Jig к двери … вы не хотите, чтобы она двигалась во время сверления.

Сверление для скрытых петель шкафа

Присоедините сверло к кондуктору Kreg -Для этого шага вам понадобится сверло с патроном (та часть сверла, которая открывается и закрывается, чтобы принять другие сверла). Я настоятельно рекомендую использовать дрель, которая подключается к электросети, а не работает от батареи.

Сверла

дешевы, и вы можете работать сколько угодно без подзарядки. Этот тип работы является тяжелым для дрели и быстро расходует заряд аккумулятора.

Накладная насадка для петли (часть, которая будет вырезать отверстие для петли) остается прикрепленной к зажимному приспособлению Kreg Jig. Вам нужно будет расположить сверло с открытым патроном над сверлом, а затем затянуть патрон вокруг сверла.

Теперь вы полностью готовы просверлить отверстие для петли.

Drill — Используйте вес своего тела, чтобы оказать давление на сверло, чтобы оно прижало Kreg Jig к дверце шкафа и было устойчиво. Теперь вы готовы приступить к созданию отверстия, в которое сядет накладной шарнир. Если он застрянет, немного ослабьте давление и начните снова. Во время сверления вы почувствуете сильное сопротивление, но как только вы почувствуете, что сопротивление отступает, и вы почувствуете, что сверлить легко, все готово и отверстие готово.

* Примечание: Конструкция приспособления Kreg Jig не позволяет сверлить слишком глубоко. Другими словами, вы просто не можете сверлить глубже, чем позволяет джиг-приманка, поэтому не бойтесь этого шага.

Очистить

Снимите зажимы и зажимное приспособление Kreg — Пришло время очистить и перейти к следующему отверстию для петли. Снимите зажимы и отложите в сторону. Теперь выньте сверло из шарнира Kreg и вылейте всю стружку в мусорное ведро.Вам понадобится магазинный пылесос, чтобы мыть пол после каждой дыры, иначе к тому времени, когда вы закончите, у вас будет огромный беспорядок.

Вы также захотите вакуумировать каждое отверстие после сверления. Как только вы это сделаете, они готовы принять накладную петлю.

Установка скрытых петель

Присоедините петли — На этом этапе вы сможете опустить петли в отверстие с идеальной плотной посадкой.

В двух отверстиях с обеих сторон петли вы будете использовать прилагаемые винты, чтобы закрепить петлю на месте.Перед использованием винтов рекомендуется просверлить пилотное отверстие, но я сделал немного и того, и другого, и единственное преимущество, которое я обнаружил, заключалось в том, что иногда винты немного скользили без пилотных отверстий. Я думаю, что сверление пилотных отверстий на этом этапе необязательно, в зависимости от ваших навыков и уровня уверенности.

Установите двери на рамы — После того, как все отверстия просверлены и петли прикреплены, вы готовы снова прикрепить двери к рамам. Просто измерьте, где вы хотите, чтобы ваши петли сидели на раме, сделайте отметку, просверлите пилотное отверстие (100% необходимое для этого шага) и установите дверь.

Я настоятельно рекомендую использовать для этого шага ударный шуруповерт, а не обычную дрель. Ударный шуруповерт имеет больший крутящий момент и поможет вам надежно просверлить их на место, не повреждая винты и не теряя мощности.

Эти петли регулируются в нескольких различных направлениях, поэтому вы можете использовать дрель, чтобы отрегулировать два дополнительных винта на петле (см. Фото выше) и посмотреть, где вам удобнее.

Скрытые петли шкафа, выпуск

Одна проблема, с которой я столкнулся в этом проекте, заключалась в том, что между дверцами моего шкафа не было перегородки (см. Фото ниже) после того, как я добавил новые петли.Они раздвинули двери примерно на полдюйма.

Есть несколько способов исправить это:

Попытайтесь отрегулировать петлю, насколько это возможно, с помощью винтов, предназначенных для регулировки.
Добавьте накладку того же цвета на внутренний край одного из шкафов.
Удалите двери и добавьте кусок обшивки к раме, где находится петля, так, чтобы она толкала каждую дверь примерно на четверть дюйма, позволяя дверям встретиться посередине.

Красота скрытых петель шкафа

Удивительно, что скрытые петли могут обновить внешний вид любого шкафа. И если у вас когда-нибудь появится возможность полностью заменить шкафы или дверцы шкафов, вы можете повторно использовать эти петли. Этот тип петель стоит недешево, поэтому, чем больше у вас пробега, тем лучше.

Когда я поделился этим проектом в Instagram, я получил массу сообщений, в которых говорилось, что вы не знали, что это возможно, и что вы были рады обновить петли своего шкафа.Я надеюсь, что это руководство является подробным и простым для понимания руководством для тех из вас, кто планирует взяться за этот проект. Это не требует особых навыков или опыта, но в результате вы почувствуете себя опытным мастером по дому.

А теперь скажите, вы собираетесь устанавливать скрытые петли шкафа? Это проще, чем вы думаете!

Инструкции

Выход: скрытые петли

Установка скрытых петель

Использование скрытого зажимного приспособления для петель Kreg упрощает установку обновленных петель для старых шкафов.

Дополнительное время 5 часов

Общее время 5 часов

Сложность Середина

Сметная стоимость Варьируется

Материалы

Шпаклевка для дерева
Шлифовальный блок
Петли накладные
Минеральная краска Fusion в цвете Algonquin
Ловкий атласный акрил

Инструменты

Дрель / ударная отвертка с головкой Philips
Сверло с патроном (рекомендуется вилка)
Kreg Overlay Hinge Jig
Зажимы
Vaccuum / Shop Vac

Инструкции

Подготовительные работы

Покраска и подготовка шкафов — Вы можете красить до или после сверления для скрытых петель, но устанавливать петли только после покраски шкафов.Заполните существующие отверстия для петель на каркасах шкафа (не на дверях) деревянным наполнителем, песком и краской.

Kreg Hidden Hinge Jig

Установите дверцы шкафа и соберите Kreg Jig — Перед началом работы соберите Kreg Jig в соответствии с руководством по эксплуатации. Положите каждую дверцу шкафа на прочную ровную поверхность. Вам нужно, чтобы сторона с петлями свешивалась с края плоской поверхности, чтобы вы могли закрепить приспособление Kreg Jig на дверях.
Позиционирующее приспособление Kreg Jig — Прочтите инструкции для ваших петель и шкафов.Измерения говорят вам, как далеко ВНИЗ дверцы шкафа вы хотите разместить свою петлю и как далеко ВНУТРИ будет сидеть ваша петля… вот для чего нужен циферблат. Еще раз обратитесь к руководству Kreg Jig, потому что каждое число соответствует измерению, и все это для вас разработано в руководстве.
Зажмите приспособление Kreg Jig On — Вы захотите использовать зажимы с мягкой подкладкой, чтобы не испортить отделку дверцы шкафа. Плотно прижмите Kreg Jig к двери.
Присоедините сверло к кондуктору Kreg Jig Bit — Для этого шага вам понадобится сверло с патроном (та часть сверла, которая открывается и закрывается для установки различных сверл).Накладная насадка для петли (часть, которая будет вырезать отверстие для петли) останется прикрепленной к приспособлению Kreg Jig. Итак, вам нужно расположить сверло с открытым патроном над сверлом, а затем затянуть патрон вокруг сверла.

Сверление

Сверло — Используйте свой собственный вес, чтобы оказать давление на сверло, чтобы оно прижало зажимное приспособление Kreg к дверце шкафа и оставалось устойчивым. Теперь вы готовы приступить к созданию отверстия, в которое в конечном итоге сядет накладной шарнир.Если он застрянет, немного ослабьте давление и начните снова. Kreg Jig разработан с упором, который предотвращает бурение слишком глубоко.

Снимите зажимы и зажим Kreg — Снимите зажимы и отложите в сторону. Теперь снимите сверло с петли Kreg и вылейте всю стружку в мусорное ведро.

Прикрепление петель и дверей

Прикрепление петель — Опустите петли в отверстие. В двух отверстиях с обеих сторон петли вы будете использовать прилагаемые винты, чтобы закрепить петлю на месте.Перед использованием винтов рекомендуется просверлить пилотное отверстие, но я счел этот шаг необязательным.
Повторное прикрепление дверей к раме — Просто измерьте, где вы хотите разместить петли на раме, сделайте отметку, просверлите пилотное отверстие и установите дверь. Эти петли регулируются в нескольких различных направлениях, поэтому вы можете использовать дрель, чтобы отрегулировать два дополнительных винта на петле и посмотреть, где вам удобнее.

Банкноты

Добавление петель этого типа к дверям шкафа, которые раньше имели наружные петли, приведет к появлению зазоров в некоторых дверях.

Есть несколько способов исправить это:

Попытайтесь отрегулировать петлю, насколько это возможно, с помощью винтов, предназначенных для регулировки.
Добавьте накладку, окрашенную в тот же цвет, на внутренний край одного из шкафов (вам всегда придется закрывать их в определенном порядке, если вы выберете этот вариант)
Снимите дверцы и добавьте накладку на рама, на которой находится петля, так что она толкает каждую дверь примерно на четверть дюйма, позволяя дверям встретиться посередине (это то, что я предпочитаю делать).

По возможности используйте сверлильную вилку, чтобы избежать потери заряда аккумулятора.

Держите под рукой профессиональный пылесос, чтобы очищать каждое отверстие после сверления.

Не используйте петли с полным перекрытием. Лучше всего 1/2 дюйма или 1/4 дюйма.

Благословения своими руками,

Типы петель шкафа

Руководство по
Выбор правильной петли шкафа

Стиль на первом месте при выборе петли. На первый взгляд количество вариантов может показаться огромным, но некоторые из них, вероятно, не подойдут для вашего проекта.Если вы хотите заменить существующее оборудование на оборудование того же типа, это относительно простой процесс. Если вы хотите изменить «тип» петли, она должна быть подходящей для ваших шкафов, поскольку существует множество типов дверей. Вот основные типы петель.

Петли «H» и «HL»

Петли

H & HL получили свое название благодаря своей форме. Они доступны как в однотонном, так и в декоративном стиле с разнообразной отделкой. Это видимые петли, установленные на поверхности шкафа, и на изображениях показано, как они выглядят с закрытой дверцей.Они не регулируются.

Петли для ремня

Петли также крепятся снаружи двери. Их размер варьируется от 6 до 30 дюймов, что позволяет устанавливать тяжелые двери и ворота. Также их можно использовать в качестве декоративного элемента на дверях или мебели. Они не регулируются.

Петли для полного и частичного обертывания

Петли с полным и частичным обертыванием прочные, некоторые модели регулируются. Одна сторона петли крепится к внутреннему краю шкафа, а другая — к двери.

В двери или раме не прорезаны отверстия. Вместо этого они вкручиваются в раму и дверь. Они прочнее, потому что часть петли, которая крепится к раме, частично или полностью оборачивается вокруг края рамы, как показано на схеме. Они доступны в разных размерах, чтобы соответствовать толщине коробки и двери. Некоторые петли с запахом также самозакрывающиеся, и существует множество стилей и отделок, которые подойдут к вашему интерьеру и личным вкусам.

Петли стыковые

Петли встык — один из наиболее распространенных типов петель, используемых для внутренних и наружных дверей.Он состоит из двух створок, соединенных центральным штифтом. На каждой створке есть отверстия под винты. Большинство стыковых петель врезные (утопленные). От края двери и края рамы вырезается участок, чтобы установить их, чтобы петля не выступала.

Пазы, вырезанные в раме и дверце, соответствуют форме петли, и когда дверь закрыта, створки идут навстречу друг другу, и виден только узкий центральный штифт петли. Некоторые модели стыковых петель имеют «самоврезку». поэтому они не требуют прорези двери и рамы.

Некоторые из них также регулируются для точной регулировки положения двери, если она провисает или смещается со временем. Стыковые петли доступны в различных привлекательных вариантах отделки и стилей, чтобы удовлетворить ваши личные вкусы и ваш интерьер.

Петли с торцевым креплением

Петли с торцевым креплением — это частично скрытые петли. Часть, прикрепленная к раме, видна, в то время как часть, прикрепленная к двери, находится на задней стороне двери, невидима, если дверь не открыта. Эти петли различаются по размеру, поскольку дверцы шкафа имеют разную толщину.

Они могут быть самозакрывающимися и доступны во многих вариантах отделки и стилей, чтобы удовлетворить ваши вкусы и особенности вашего шкафа.

Петли для поверхностного монтажа

Европейские петли

монтируются полностью за дверью, как показано на рисунке. Они часто регулируются, и для поверхностного монтажа не требуется установка врезки.

Петли Soft Close

Петли с мягким закрыванием — это петли для поверхностного монтажа. Они закрываются мягко и без усилий, как бы сильно вы ни хлопали дверью.Они работают с существующими монтажными пластинами, обеспечивают превосходную настройку и легко собираются. Однако эти петли лучше всего устанавливать профессионалу, а не неспециалисту, поскольку они требуют точной регулировки.

Если вы хотите использовать петли с мягким закрыванием на своих шкафах, мы настоятельно рекомендуем вам нанять установщика, который знает тонкости их установки. Если вы хотите сделать заказ, обратитесь к одному из наших представителей службы поддержки клиентов.

Петли разборные

Одинарные съемные петли устанавливаются винтами на лицевую сторону каркаса шкафа, петля входит в прорезь на краю двери.Двойные съемные петли имеют два паза — один на лицевой стороне каркаса шкафа и один на краю двери.

Петли саморезные

Петли самоврезные используются на дверях шкафов-вставок. Эти стильные прочные петли украшены декоративными элементами, которые добавляют элегантности вашим шкафам. Преимущество этих петель в том, что вы не прорезаете пазы.

Обратной стороной является то, что без пазов, если винты даже немного выступают, петля не закроется должным образом.Их необходимо установить точно, чтобы дверь также правильно прилегала к раме.

На схеме показаны четыре основных типа, и для каждого типа доступно множество возможных вариантов петель.

Дверь больше проема и «закрывает» его.

Дверь полностью входит в проем заподлицо с поверхностью шкафа.

Часть двери находится в проеме, а часть закрывает лицевую панель шкафа.

Очень похож на внутреннюю дверь, но устанавливается на поверхность и виден.

Накладные дверцы шкафа

Накладку, показанную ниже, можно подобрать к конкретным петлям различных размеров. Наиболее распространены ¼ ”, 3/8” и ½ ”. Доступны также регулируемые петли, но они крепятся к поверхности шкафа, а не к краю проема шкафа, как показано на схеме. Следовательно, его можно использовать с накладками разных размеров. Размер наложения измеряется от края проема шкафа до края дверцы шкафа, поскольку он находится в закрытом положении на шкафу.Пожалуйста, обратитесь к разделу «измерения» этого руководства для получения дополнительной информации. Накладные двери могут использовать съемные петли (одинарные или двойные), торцевое крепление, скрытое крепление, а также петли с полным и частичным охватом.

Двери шкафа с полной вставкой

Двери шкафа с полной вставкой используются в шкафах с полной вставкой, когда дверь упирается в край проема шкафа (см. Предыдущую схему). Дверь прилегает к поверхности лицевой стороны шкафа. В дверях с полной вставкой используются либо стыковые, либо накладные петли для шкафов, такие как петли H и HL или петли с ремешками.Существует также специальный шарнир с полной вставкой, как показано на изображении справа.

Офсетные дверцы для шкафов

Существует множество офсетных размеров, однако большинство петель со смещением сегодня имеют размер 3/8 дюйма. Это более старый стиль кабинета, но у нас есть хороший выбор. Для офсетных дверей шкафа можно использовать H-, L- и ремешковые петли, а также накладные (торцевые) петли. Также доступны очень специфические петли для дверей шкафа со смещением. Они доступны в виде пары (сдвоенных), а также петель с левым или правым креплением со смещением 3/8 дюйма.Вот изображение конкретной двойной петли.

Двери шкафа с частичной вставкой

На сегодняшний день наиболее часто используемым частичным врезным размером двери шкафа является врезка 3/8 дюйма. Петли со вставкой 1/2 дюйма, вставкой 5/8 дюйма и вставкой 3/4 дюйма использовались в 1950-х и 1960-х годах, но не используются в новом строительстве. У нас все еще есть в наличии эти старые петли для шкафов-вставок с ограниченным выбором отделки (полированная латунь, старинная латунь, хром, сатинированный никель и бронза, натертая маслом).

Петли, подходящие для дверей с частичной вставкой, включают; съемное (одинарное и двойное) торцевое и скрытое крепление, полное и частичное обертывание и некоторые H-петли.Свяжитесь с нами, если у вас есть вопросы о том, подходят ли петли, которые вам нравятся, для дверей вашего шкафа.

Важная информация относительно отверстий под винты

Если вы ремонтируете свой дом и в ваших шкафах установлены старые петли, вам, вероятно, придется заполнить существующие отверстия для винтов. Это связано с тем, что на новых петлях отверстия для винтов находятся в разных местах. Более новая петля с частичным обертыванием 3/8 дюйма из сатинированного никеля заменит устаревшую антикварную латунную петлю для лицевого крепления и будет работать хорошо.Однако вам нужно будет заполнить отверстия от старых петель, а затем отшлифовать и отполировать поверхность. После этого можно просверлить новые отверстия под новые петли. К сожалению, вы также не можете заказать нестандартные петли с соответствующими отверстиями для винтов. Эта опция просто недоступна у производителей.

Измерение

Шкаф с лицевой рамкой — это шкаф, на переднюю панель которого опирается дверь. Накладная дверца лежит «поверх» проема шкафа (дверь больше проема).Размер накладки — это то, насколько дверь больше, чем проем шкафа. Это измеряется на откидной стороне двери.

Как измерить накладку на дверь

Наклейте кусок ленты на раму шкафа со стороны откидной двери так, чтобы он был на одном уровне с краем двери.

Откройте дверцу шкафа и измерьте расстояние от края ленты (внутреннего края) до края проема шкафа. Это наложение.

Как измерить врезку на частичной врезной двери

В шкафу с лицевой рамой используется частичная врезная дверь.При закрытой двери часть толщины двери входит в проем шкафа (вставка), а часть двери перекрывает проем шкафа (выступ). Чтобы выбрать подходящую петлю для этого типа двери, вы должны измерить как размер вставки, так и размер кромки.

Полускрытая петля с частичной вставкой, устанавливаемая на дверцу шкафа и лицевую раму

Губа измеряется на задней стороне двери

Это выступ 3/8 дюйма

Стандартный размер кромки составляет 3 / 8ʺ.У нас нет доступа к ½ ”и мы понимаем, что они больше не производятся. Некоторые клиенты используют петли 3/8 дюйма, сбривая 1 / 8ʺ кромки 1/2 дюйма на дверце своего шкафа.

Врезка измеряется на краю двери

Это вставка 3/8 дюйма

Возможные размеры вставки: 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. Вставка 3/8 дюйма широко используется около 30 лет. Ранее в шкафах использовались 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.

Особенности и отделка

После того, как вы выбрали тип петли, вам необходимо рассмотреть особенности и желаемую отделку.Вам могут понадобиться самозакрывающиеся петли, мягкое закрывание, защелкивающиеся петли или петли с защитой от захлопывания для ваших шкафов. Петли изготавливаются из различных материалов. Доступны нержавеющая сталь, латунь, сталь, бронза и другие металлы. Отделка включает грунтовку, полировку и гальванику, а также антикоррозийную защиту. Возможно, вы ищете определенного производителя, цвета или отделки. Когда вы найдете петлю, которая выглядит многообещающей, просто нажмите на изображение, и вы увидите соответствующие детали. К ним относятся отделка, материал петли, размер вставки и смещения (если применимо), самозакрывающаяся петля, детали монтажа, размер и цена.Вы можете сопоставить с существующим оборудованием, выполнив поиск по финишу. Некоторые петли доступны в пользовательских цветах. Если вам нужна инструкция по измерению, помощь в выборе подходящей петли или у вас есть другие вопросы или проблемы, мы можем вам помочь. С нами можно связаться по телефону, в чате и по электронной почте. Мы также предлагаем дополнительные индивидуальные консультации по дизайну, чтобы узнать о вашем видении, чтобы мы могли предложить лучшие решения для вашего проекта.

Установка петель-бабочек: монтаж накладных петель

Особенности изделия, преимущества и недостатки

Методика установки

Возможные проблемы и способы их решения

Рекомендуем посмотреть видео

Установка петель бабочек: монтаж своими руками

Особенности конструкции

Достоинства и недостатки

Установка петель бабочек

Возможные проблемы при установке

Как правильно установить петли-бабочки для межкомнатной двери — СамСтрой

Особенности петлей-бабочек

Материалы изготовления и размеры

Достоинства и недостатки

Инструкция по установке петлей-бабочек

Как смазывать петли-бабочки

дверные накладные, врезка и установка, видео как навесить и поставить

Описание конструкции: дверные петли-бабочка

Как ставить: установка петель-бабочка на межкомнатные двери

Монтаж без врезки: петли дверные накладные и их нюансы

Отзывы: петли-бабочки для межкомнатных дверей

Петли-бабочки: цвет и материал

Установка петель-бабочка на межкомнатные двери (видео)

Примеры петель дверных накладных без врезки (фото)

КАК СОБРАТЬ И УСТАНОВИТЬ МЕЖКОМНАТНУЮ ДВЕРЬ

Подгоняем коробку к межкомнатной двери.

Как правильно установить петли бабочки на межкомнатную дверь.

Регулировка двери.

Как установить наличники на дверь своими руками.

Как установить дверную ручку в межкомнатной двери.

Выбор и установка дверных петель бабочка

Дверные петли «бабочка»: какие их плюсы и минусы

Шарнирные петли

Маятниковые конструкции

Универсальные модели

Каплевидные дверные петли

Карточные петли

Петли для дверей с четвертью

Угловые дверные петли

Особенности изделия, преимущества и недостатки

Методика установки

Возможные проблемы и способы их решения

Диагностика неисправностей

Устранение неисправностей

Монтаж петлей и навес дверного полотна

Популярные виды навесов

Накладные типа «бабочка»

Врезные карточные

Угловые

Скрытые

Ввертные

Двухсторонние

Накладные петли: особенности и монтаж

Правильная установка петель без врезки

Врезные модели: виды и монтаж

Врезка петель в межкомнатные двери

Понятие дверных петель

Основные виды

Петли накладные без врезки

Преимущества

Слабые стороны

Монтаж

Устраняем недочеты

Тонкости установки дверных петель

Установка петель-бабочек

Установка ввертных петель

Установка скрытых петель-цапфы

Как установить и установить стыковые петли

Дополнительную информацию о петлях можно найти по телефону:

Замена устаревших петель шкафа? — Хижина оборудования

О съемных петлях шкафа

Окончательное обновление

Устаревшие функции

Снятие петель

Нужна дополнительная помощь в поиске петли для замены? Давайте попробуем

Как установить новые петли на старые двери шкафа | Руководства по дому

Подготовьте двери к установке новых петель во время их ремонта

Как установить вставные петли шкафа

Установка петли с перекрытием

Как повесить двери шкафа с открытыми петлями — Модернизированный дом
