Устройство кровли из профлиста по деревянной обрешетке: Устройство кровли из профлиста по деревянной обрешетке

Содержание

Устройство кровли из профлиста по деревянной обрешетке

Профнастил в настоящее время используются для многих видов строительных работ.

Его можно использовать для покрытия каркаса гаража или другого строения, например хозяйственной постройки. Кроме этого профлист отлично подойдет для отделки фасада здания или же для покрытия кровли. Устройство крыши при этом получается очень качественным и надежным. Крыши, сделанные при помощи профлиста способны прослужить нам на протяжении длительного времени. Имеются определенные недостатки его использования, но все же они с лихвой перекрываются всеми имеющимися положительными чертами.

При проведении работ по укладке профлиста на крыши строений, нам потребуется обладать определенными познаниями, в том числе и правильное строение деревянной обрешетки. Именно от нее будет зависеть все качество последующих слоев кровли. Даже маленькие моменты, которые будут очень важны при устройстве обрешетки, помогут получить нам полноценную конструкцию.

↑ вернуться к содержанию

Устройство обрешетки

В качестве обрешетки может выступать деревянное основание. Для этого чаще всего используются доски с параметрами 25-40*100-150 мм. Кроме этого здесь нам потребуются бруски со сторонами 40*50 мм. Сама обрешетка должна фиксироваться на планки стропил. Они наносятся уже наверх по отношению к пленке, используемой для гидроизоляции. Обрешетка обычно выполняется с определенным шагом. Но могут быть случаи, когда придется нам сделать сплошное основание под профнастил. Это связано с тем, что в определенных местах у нас будут совсем различные погодные условия. И чтобы для качества всей конструкции создать все условия, то тогда шаг должен быть выполнен как можно реже.

Обрешетка может быть устроена с шагом в зависимости от угла наклона крыши. Кроме этого тут не малое значение будет играть сам профнастил, его толщина, длина, вид.

В обрешетке также существенное значение сыграет и свес карниза крыши. Тут все будет зависеть от используемого профиля, от его высоты. Нижний край устройства обрешетки должна располагаться на расстоянии как минимум 30 см от края стены здания или другого строения.

↑ вернуться к содержанию

Крепление листов к обрешетке

Когда мы осуществляем устройство кровли, то следует позаботиться о том, чтобы выбрать качественный крепежный материал. В данном случае самый оптимальный вариант – специальный саморез. Он имеет оцинкованные самонарезающие винты, а также снабжены шайбами для уплотнения.

В том случае, если мы осуществляем устройство кровли по нижнему краю волны профнастила, то тогда лучше всего выбирать саморезы с параметрами 4,8*28-40 мм. А если нами выбран вариант крепления по верхней волне листа, то тут стоит учитывать не только высоту волны, но и необходимость ввинчивания на определенное расстояние в обрешетку.

↑ вернуться к содержанию

Паро и гидроизоляция кровли

Использование профлиста для устройства кровли практически на 100 процентов способна защитить ее от влаги и излишков атмосферных осадков.

Но все же могут возникнуть ситуации, когда без этого никак не обойтись. Под покрытие кровли поступает влага или конденсат, которые могут привести к преждевременному уничтожению самой обрешетки, особенно в том случае если она будет выполнена из деревянных брусков и досок. Это все может произойти при следующих моментах:

Постоянные сильные ливни, сопровождающиеся порывами ветра;
Незначительный угол наклона кровли;
Низкий уровень надежности и качества при проведении всех работ по устройству кровли.
В процессе проживания в жилом помещении, изнутри могут возникать пары влаги. Она поступает в конструкцию обрешетки и профнастила, в результате чего появляется конденсат.

Очень важно предусмотреть вентиляционные зазоры в кровле, через которые и будет уходить лишняя влага, а также воздух. Очень важно монтировать гидро и пароизоляцию. Данная пленка укладывается на обрешетку, перед тем как начинать работы по укладке профнастила.

↑ вернуться к содержанию

Дополнительные материалы для кровли

При устройстве кровли любого строения нельзя думать только об обрешетке, но и приобретении профнастила. Да и каждый определенный вид материала имеет свою специфику и сферу применения. Кроме этого здесь нам потребуется приобрести и в последующем установить следующие виды материалов:

Вид профнастила должен выбираться в зависимости от условий применения, использования, регионального значения, а также весомых погодных условий. При определении стоимости профнастила нам требуется брать в расчет угол наклона крыши, высота профиля, ширина нахлеста. Не малое значение будут играть ребра жесткости, а также желобки.
Пленка паро и гидроизоляции используется практически при любом устройстве крыши. Она помогает защитить все строение от излишков влаги, а также от протечек во время сильных или даже незначительных дождей.
Крепление пленки по обрешетке, выполненной из деревянных брусков и досок, осуществляется при помощи планок стропил. Их толщина обычно достигает 4-5 см.

Кроме этого на первое место выходит и сам крепежный материал. Лучше всего выбирать именно саморезы, специально предназначенные для выполнения данного вида работ. Но все бывают ситуации, что люди используют в работе гвозди. Последний вариант может не только повредить защитный слой профнастила, но при этом не обладает таким уровнем надежности в процессе эксплуатации, как саморез.

Особенности монтажа

Правильный монтаж кровельного материала, которым в данном случае выступает именно профнастил, который будет крепиться к деревянной обрешетке, имеет свои моменты, которых обязательно стоит придерживаться. И стоит отметить, что не только сам материал, его укладка имеет свои особенности, но и каждый элемент крыши.

Планка паро и гидроизоляции укладывается в горизонтальном положении по направлению к коньку от нижнего края. Тут также очень важен нахлест имеющий расстояние от 10 до 15 см. Между стропил необходимо также оставить провисание в 1,5-2,0 см. чтобы стыки пленки между собой были полностью герметичными, можно использовать обычную липкую ленту. К самим планкам стропил пленка должна фиксироваться при помощи стандартного строительного степлера.
Обрешетка, шаг обрешетки. Все тут будет зависеть от используемого листа профилированного. Но в любом случае сами планки обрешетки должна крепиться поверх пленки гидр или пароизоляции. Для обрешетки лучше всего использовать те деревянные доски и планки, которые прошли антисептическую обработку. Только это позволит нам получит надежную конструкцию, способную прослужить на протяжении длительного времени эксплуатации. Вообще шаг обрешетки может быть сплошным, то есть каждая планка будет примыкать к последующей без какого-либо расстояния. Но может и достигать расстояния вплоть до 4 метров.

Свес карниза. Карнизный свес формируется следующим образом: первый ряд профиля укладывается на обрешетку. Он сам по себе и образовывает свес определенной длины, в зависимости от условий его использования. Кроме этого здесь играет значение высота профиля. В основном свес может составлять от 5 до 30 см.

Непосредственная укладка листов профнастила. Укладка производится от низа и до верха и при этом нельзя забывать про нахлест, который у нас будет получаться не только по горизонтали, но и по вертикали. В некоторых случаях (если угол наклона кровли составляет не более 12 градусов) стыки листов следует обработать герметиками.

Это все нам показывает то, что каждая мелочь при выполнении устройства крыши из такого материала, как профнастил имеет свои специфические особенности, которые относятся не только непосредственно к профнастилу, который фиксируется на деревянной обрешетке, но и также и к каждому элементу.

Все виды работ можно выполнить самостоятельно или воспользоваться услугами специалистов, которых достаточно в различных строительных компаниях. В этом случае вам потребуется заплатить определенную сумму, но в итоге все будет сделано согласно всех нормативных требований и с высоким уровнем качества и надежности.

Приобретение необходимого материала можно осуществить непосредственно в магазине, а можно сделать и заказ. В некоторых случаях лучше всего сразу же обратиться к профессионалам, которые не только подберут необходимый вид профнастил под деревянную обрешетку, но и просчитают необходимое количество без излишков.

Устройство крыши из профнастила (профлиста): схема, технология

Профлист — это современный строительный материал, широко используемый в строительстве несущих и ограждающих конструкций зданий и сооружений. Он представляет собой гнутый стальной листовой профиль с трапециевидными гофрами. Устройство кровли из профнастила достаточно распространено, из него устраивают покрытия как холодных, так и утепленных крыш разных назначений и конфигураций, благодаря легкости монтажа и несложной технологии устройства это возможно сделать своими руками.

Область применения

Устройство кровли из профнастила применяется для односкатных, двускатных и многоскатных крыш, имеющих уклон не менее 12 градусов (20%) и выше. Покрытие кровли из профлиста благодаря долговечности, малому весу, легкости монтажа, активно используют в жилых, общественных и производственных зданиях, сооружениях. Для домов из блоков и кирпича, с деревянной обрешеткой по стропильной системе кровлю из профлиста можно делать для утепленных или холодных покрытий.

Также профлист часто служит покрытием навесов и козырьков. Устройство крыши из профнастила целесообразно в зданиях со стенами из сэндвич панелей или стен поэлементной сборки. Стены и покрытие в таких зданиях представляет собой слоистую конструкцию, в которой между обшивками из профлиста закладывается эффективная теплоизоляция. Несущими конструкциями для покрытия из профлиста в таких зданиях служат металлические прогоны по металлическим фермам или рамам. Если вы задумали покрыть крышу своими руками, первым делом нужно выбрать профлист, для этого необходимо более детально разобраться в условиях применения данного материала при устройстве кровельного покрытия. В зависимости от расположения в конструкции и испытываемых нагрузок профлисты выпускают нескольких видов:

стеновой профлист, маркируемый буквой С, имеет высоту сечения от 10 до 44 см, и толщину металла от 0.6 до 0.7 мм;
несущий настил, маркируемый буквой Н, с высотой от 57 до 75 мм, и толщиной металла от 0. 6 до 0.9 мм;
существует также универсальный профлист с маркировкой НС, он имеет высоту гофра 34–44 см, и толщину 0.6–0.8 мм.

Несущая способность и жесткость профлиста имеет прямую зависимость от высоты гофра и толщины металла. Выбор марки профлиста осуществляется исходя из шага обрешетки и угла наклона крыши. Чем больше угол наклона крыши и чаще обрешетка, тем меньшую нагрузку будет испытывать покрытие. Для покрытия кровель целесообразно выбирать профнастил марок С44, НС35–44 толщиной 0.6 мм, при этом, если угол наклона крыши будет составлять от 30 до 45 градусов, шаг обрешетки можно делать от 900 до 1400 мм. Возможно выбрать для покрытия кровель профлист марки С20, но при углах наклона крыши от 45 градусов и выполнении сплошной обрешетки.

Конструкция крыши

Технология устройства кровли из профнастила достаточно проста, изучив ее возможно выполнить кровельное покрытие индивидуального жилого или загородного дома своими руками. Если в чердаке или мансарде планируется постоянное пребывание людей, то покрытие необходимо утеплять.

Подробнее рассмотрим технологию устройства утепленного и холодного покрытия. Обрешетка под профлист выполняется из обрезной доски сечением не менее 22х100 мм, в основном применяется доска 32х100 мм, или брус 40х40 мм. Обрешетка прибивается на контробрешетку, с определенным шагом, зависящим от марки листа и других показателей, которые были рассмотрены ранее. Обрешетку под профлист лучше выполнять сплошной на свесах, у конька и в зоне примыканий. Контробрешетка это бруски, которые прибиваются вдоль стропил. Контробрешетка крепит ветрогидрозащитную мембрану, которая прокладывается между ней и стропилами, а также создает зазор, обеспечивая вентиляцию подкровельного пространства. Это очень важный момент, так как на внутренней стороне профлистов неизбежно накапливается конденсат, капельки влаги, скапливающиеся на холодном металле. Вентиляция должна осуществляется через специальные зазоры на коньковых и карнизных участках крыши. Если покрытие утепленное, то следующий шаг — это эффективная теплоизоляция, которая укладывается между стропилами, и подшивается со стороны помещений доской или гипсокартоном, между утеплителем и внутренней обшивкой необходимо предусматривать пароизоляцию.

Монтаж покрытия

После того как выполнены все нижележащие конструкции, можно переходить непосредственно к укладке листов. Для тех, кто делает это своими руками необходимо знать ряд правил, которые необходимо соблюсти для получения надежного и долговечного покрытия. Перед монтажом профлиста полезно будет начертить схему раскладки профлистов, учитывая правила нахлеста, для точного подсчета количества листов и погонажных материалов, таких как карнизные, коньковые, торцевые планки. Если скат крыши не перекрывается одним листом профлиста, то стык между двумя листами обязательно должен находиться на опоре (обрешетке), нахлест листов должен составлять не менее 20 см, при небольших углах крыши стык необходимо обрабатывать герметиком. Между собой, вдоль ската кровли, профнастил скрепляются комбинированными заклепками. Шаг должен быть 300–500 мм, нахлест выполняется на один гофр. Профлист крепится к обрешетке с шагом через гофр специальными самонарезающими болтами с прокладкой из неопреновой резины, она защищает прокол от попадания влаги под покрытие.

При толщине металла от 0.5 мм и выше удобнее предварительно выполнять отверстия электроинструментом. Схема раскладки осуществляется вдоль карнизной линии, листы укладываются и скрепляются несколькими шурупами по верхним гофрам между собой в районе конька, после того как скреплены и выравненны между собой 3-4 листа, все они крепятся к обрешетке, последующий лист крепится сначала к предыдущему листу, а потом к обрешетке. При покрытии крыши своими руками необходимо задействовать минимум двух человек. Карнизный свес листов осуществляется за счет выноса за поверхность стены стропил или кобылок стропильной системы и обрешетки по ним, в карнизном узле оставляется зазор для вентиляции подкровельного пространства. Он осуществляется за счет свободного прилегания карнизной планки к зазору для вентиляции, созданному за счет контробрешетки. В районе конька между листами также устраивается зазор для вентиляции, за счет того, что листы профлиста не доходят друг до друга.

Необходимо также отдельное внимание уделить последовательности монтажа погонажных изделий необходимых для кровельного покрытия. Погонажные изделия защищают кровельное покрытие от ветра и осадков, и придают крыше законченный аккуратный вид, их также несложно будет установить своими руками.

Карнизная планка устанавливается самой первой, еще до монтажа профлистов, она крепится к крайней обрешетке, и нависая над зазором для вентиляции, защищает подкровельное пространство от воздействия дождя и ветра. Важным моментом является свес гидроветрозащитной мембраны поверх планки, чтобы выводить конденсат непосредственно на улицу. Торцевые планки монтируются после устройства покрытия, они прикрывают торцевые края профлистов от поддувания ветра и попадания воды под крышу. Планки крепятся к крайним гофрам листов и к деревянному основанию саморезами. Нахлест планок между собой по длине должен быть 10 см. Коньковые планки устанавливаются в последнюю очередь. Они прикрепляются к верхней части гофра комбинированными заклепками через гофр, между коньковым профилем и профлистами обязательно прокладывается уплотнитель.

Нахлест планок также составляет 10 см. В необходимых местах для предотвращения падения снега, возможно, устанавливать снегозадержатели. Нижний край снегозадержателей крепится саморезами в каждую вторую верхнюю волну, если снегозадержатель уголковый, и в нижнюю волну, если он трубчатый. Производители сейчас предлагают большое разнообразие цветов и оттенков. На листы наносятся декоративные лакокрасочные или полимерные покрытия, что актуально для кровель или стеновых ограждений. Окрашенная поверхность листов дополнительно покрывается предохранительной пленкой, она удаляется с листов после монтажа. При соблюдении всех правил сделать кровлю из профлиста своими руками вполне по силам каждому.

Устройство кровли из профлиста по деревянной обрешетке, правила крепления и другие особенности

Устройство кровли на доме за городом — важный момент в его строительстве. Качественно устроенная, она может увеличить цикл жизни строения до 50 и более лет, а ошибки в изготовлении могут свести на нет все старания и инвестированные средства. Наиболее надёжными и обычными в изготовлении являются профнастиловые крыши.

Конструкция профнастиловые кровли

Основой кровельной конструкции считается стропильная ферма. Собственно на ней сформировывается пирог кровли, исполняющий такие функции:

Защита строения от осадков и ветра.
Сбережение тепла в пространстве между гидроизоляцией и кровельным материалом. По оценкам мастеров они могут составлять до 20–25% от полученного из системы обогрева. Расходы, понесённые при утеплении кровли, быстро возмещаются экономией энергоносителей.
Возможность применения утеплённого пространства между гидроизоляцией и кровельным материалом для организации добавочной площади жилого помещения чердачного типа.

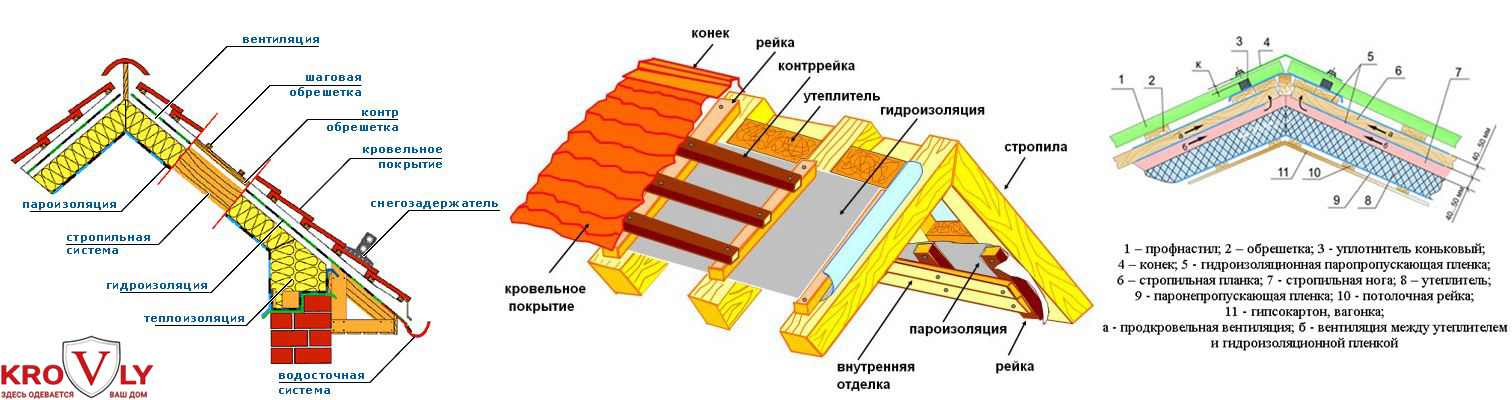

Чтобы осуществить установленные задачи, образовывается пирог кровли из нескольких слоёв разных материалов.

При устройстве пирога кровли важно обеспечить наличие вентилируемого контура между плёнкой водоизоляции и покрытием кровли

Она служит опорной поверхностью для заключительного покрытия кровли. Чтобы обеспечить воздушную циркуляцию в пространстве между гидроизоляцией и кровельным материалом, по стропилам набивается контробрешетка, образующая зазор для вентиляции между стропильными ногами и покрытием кровли.

Очень часто материалом для обрешётки служит доска размером 25хсто милиметров, обрезная или необрезная. Во время установки необрезной древесины её нужно заранее зашкурить. Следует беречься применения более широкой доски, т. к. при перемене влажности и температуры в пространстве между гидроизоляцией и кровельным материалом она подвергается короблению. Следствием может быть вздутие заключительного покрытия кровли и повреждение примыкающих слоёв пирога кровли.

Под настил из металлопрофиля обрешётка набивается с самым разнообразным шагом расположения досок в зависимости от величины уклона скатов:

На крышах с уклоном до 10 градусов разрешается просвет между досками до пяти сантиметров.
На скатах до 30 градусов просвет может составлять до 45 см.
Скаты кровель в 45 и более градусов дают возможность делать шаг обрешётки равным 60–70 см.

2–3 верхние доски каждого ската под коньковым пространством монтируются очень плотно.

Обрешётка набивается сверху плёнки водоизоляции, укреплённой на стропилах рейками контробрешётки. Расстояние между досками ставится по специализированным проставкам из обрезка древесины. Крепление обрешётки к рейкам контробрешётки осуществляется 2-мя гвоздиками в каждом месте пересекания. Этот метод фиксации увеличивает прочность стропильной фермы.

Обрешётку устанавливают сверху гидроизоляции и контробрешётки, подкрепляя её в каждом месте пересекания 2-мя гвоздиками

Контробрешётка

Как уже было отмечено выше, этот кровельный элемент делает зазор воздуха между завершальным покрытием кровли и гидроизолирующей плёнкой. Если данное условие не выполняется, конденсат остаётся под материалом для кровли, пропитывает детали из мебели, помогая развитию грибковых инфекций и загниванию древесины. В этом случае вскоре после того как произошла установка кровли может потребоваться незамедлительный ремонт с абсолютной заменой стропильной фермы дома.

Перед монтажем контробрешётки на стропило необходимо натянуть водозащитную плёнку. Детали контробрешётки набиваются на каждую стропильную ногу сверху плёнки. Для неё применяются бруски размером 25х50 мм, а при большой плоскости кровли — 40х50 мм. В использовании материала приличных размеров надобности нет, это ведёт к утяжелению конструкции и увеличению материальных затрат. Помимо создания вентилируемого контура, установка контробрешётки позволяет рабочим легче передвигаться по крыше и ровно, без перекосов натянуть водозащитную плёнку.

Контробрешётка ложится горизонтальными рядами и фиксируется к стропилам, прочно фиксируя гидроизоляционную плёнку

Бруски контробрешётки фиксируются к стропилам гвоздиками длиной не менее 70 мм с шажком порядка 20 см. Разрешается оставлять разрывы между отдельными брусками все зависит от вида заключительного покрытия. Контробрешётка может ставиться на любые материалы для изоляции, включая мембранные ткани, рулонный кровельный материал и т. д. Её устраивают под все разновидности заключительных покрытий, включая профильный лист, битумный шифер, кровельную черепицу из металла прочее.

Видео: обрешётка под профильный лист

Гидрозащита

Назначение кровли состоит в защите пространства внутри строения от влияния плохих факторов окружающей среды. Одним из них считается вода, выпадающая в виде осадков и поступающая как конденсат от заключительного покрытия. Такая задача решается не только выбором хорошего материала для кровли, но и установкой слоя гидроизоляции в кровельном пироге.

Для этого используются различные разновидности материалов:

Рулонные. К ним принадлежит отлично знакомый всем рулонный кровельный материал, а еще ряд новых изделий данного типа.
Обмазочные. Данные материалы представлены разного вида мастиками из битума.
Плёночные. Самый популярный вид материалов для гидроизоляционных работ, особенно в частном строительстве. Красивой стороной считается низкая стоимость если сравнивать с остальными изделиями аналогичного назначения.
Диффузионные. Относительно новый и очень дорогой материал. Отличием считается способность пропускать влагу исключительно в одну сторону, что дает возможность во время эксплуатации осушать пирог кровли.

Рулонная гидрозащита

На рынке строительных услуг представлены всевозможными видами:

рулонный кровельный материал, производимый из картона с пропиткой;
еврорубероид — на основе стеклоткани;

Еврорубероид считается современным подобием рулонного кровельного материала, производимым на основе стеклоткани или стеклохолста

К главным положительным качествам рулонных теплоизоляторов относят:

Небольшую цену.
Высокую прочность.
Достаточную долговечность. Служебный срок подобного материала составляет до пятнадцати лет. В местах износа он отсутствует надобности демонтировать, достаточно сверху старой кровли положить пару слоёв нового покрытия.

Минусом рулонного кровельного материала считается относительная трудность установки, связанная с применением мастики на битумной основе. Но если применять евро- или стеклорубероид, такая необходимость отпадает, нужно только подогреть нижнюю поверхность материала атмосферной горелкой. В результате выходит качественное крепление к кровле, полностью исключающее возможность протечек.

Мастика для изолирования кровель

Мастики используются для изоляции мягких кровель и пологих скатов. Их востребовательность вызвана следующими обстоятельствами:

Отсутствие усадки в процессе изготовления крыши.
Чистота в экологическом плане. Покрытие на битумной основе не выделяет в атмосферу каких-нибудь веществ которые вредны для здоровья или плохих ароматов.
Стойкость к влиянию химически активных веществ.
Отсутствие швов, обусловливающее высокую герметичность покрытия.

При покрытии мастикой на основе битума образуется крепкий бесшовный слой гидроизоляции, который служит 5–6 лет

Вместе с массой положительных качеств, у данного материала есть один серьёзный недостаток — недолговечность. Максимальный срок эксплуатации составляет пять-шесть лет. После поверхность начинает надуваться и трескаться.

Плёночные материалы для изоляции

Это одни из самых популярных средства для водоизоляции, в первую очередь из-за причины небольшой цены и простоты монтажа. Очень часто применяется плёнка из полиэтилена толщиной от 200 микрон. Её стелят полосками с нахлёстом в 12–15 сантиметров. Место стыка дополнительно проклеивают скотчем. В продаже можно встретить плёнки с липким краем на месте стыковки. Они удобнее в монтаже, но стоят вдвое-втрое дороже.

Производятся также плёнки с противоконденсатным слоем с обратной стороны. Данный слой может держать на себе влагу, так что она не попадает в теплоизолятор.

Галерея фотографий: плёночные материалы для гидроизоляции

Диффузионные материалы

Это новый материал на рынке гидроизоляционных изделий. Его характерность заключается в том, что он пропускает влагу только в одном направлении. Установка такой плёнки на внутренней части пирога кровли выполняется для его постоянного осушения от нечаянно попавшей влаги.

Отличают три главных вида плёнок с односторонней проницаемостью:

Псевдодиффузонные. Это материалы с ограниченной проницаемостью для применения на холодных чердаках и крышах. Они стоят дешево.
Диффузионный материал нормальной проницаемости. Это более идеальное изделие, применяемое при утеплении помещений мансардного этажа. Его нежелательно применять в пыльных помещениях, благодаря тому, что поры в нём легко забиваются. Данный материал нельзя применять и при температуре ниже -25 o C, так как при промерзании воды в порах происходит их разрыв.
Трёхслойные супердиффузионные мембранные ткани могут использоваться в самых разных условиях без потери собственных качеств.

Плёнки-мембраны пропускают влагу исключительно в одну сторону, так что конденсат от покрытия для кровли не будет пробиваться в теплоизоляционный слой

Материалы для пароизоляции

Установка пароизоляции при формировании пирога кровли очень нужна. Если слои гидроизоляции кровли призваны обезопасить дом от попадания воды с наружной стороны, то пароизоляция оберегает теплоизолятор от поступления влаги внутри строения. Её накопление в середине утеплительного слоя быстро выводит из строя конструкции из дерева стропильной фермы, предваряя быстрый комплексный ремонт кровли.

Пароизоляцию следует располагать ниже теплоизолятора пирога кровли, это предоставляет шанс перехватывать пар из помещения, не допуская его поступления в середину кровли. Если кровля не теплоизолируется, устройство пароизоляции все равно нужно, иначе условия проживания в доме могут сравняться с такими в парнике.

Пароизоляционная плёнка оберегает пирог кровли от проявления влаги, поступающей внутри помещения

Очень часто для данной цели применяются разные плёнки на полиэтиленовой основе. Они бывают гидроизоляционными, пароизоляционными или антиоксидантными. Характерность последних заключается в том, что одна сторона покрывается ворсистой тканью, активно впитывающей воду, не допуская её попадания на теплоизолятор.

Прежде для пароизоляции применяли мягкий кровельный материал, впрочем новейшие материалы на иных основах существенно его превосходят.

В зависимости от физических и параметров в техническом плане отличаются три главных вида материалов для пароизоляции:

Плёнки на полиэтиленовой основе. Для пароизоляции используются неперфорированные изделия. При любом использовании данного материала его необходимо укреплять лёгкой сеткой или тканью. Фольгированные изделия применяются как материал для теплоизоляции, отражающий тепло в середину строения. Благодаря этому при установке его кладут фольгой вниз.
Полипропиленовые плёнки обладают высокой прочностью по сравнении с предыдущими. Их применяют как для паро- так же и для водоизоляции. Одна сторона оборудуется антиоксидантным покрытием из вискозно-целлюлозной ткани.

Полипропиленовые плёнки с одной стороны пропитываются покрытием, предотвращающим окисление

Тепловая изоляция кровли

Необходимость тепловой изоляции связана с громадными потерями тепла в пространстве между гидроизоляцией и кровельным материалом неутеплённой крыши. По оценкам мастеров она может составлять до 30% от всего количества тепла, которое вырабатывается тепловыми агрегатами. Если учитывать длинный период отопления в большей части территории государства, потери очень значительны. Благодаря этому расходы на утеплительные работы крыши оправдаются быстро.

По каким критериям выбрать лучший теплоизолятор:

Долговечность — постоянная работа утеплительного слоя в течение максимального эксплуатационного срока строения.
Пожарная безопасность и стойкость к переувлажнению.
Безопасность в экологическом плане — при работе теплоизолятор не должен выделять в атмосферу вредных испарений или твёрдых частиц.
Достаточная плотность, небольшой удельный вес и стойкость формы под крышей.
Свойства звукоизоляции.
Продуктивная толщина.
Стойкость при влиянии низкой температуры.

Подбирая материал для теплоизоляции для крыши с наклонной поверхностью, необходимо уделять свое внимание подобным моментам:

Теплоизолятор тем более резельтутативен, чем больше его толщина.
Если учитывать малую цену на данный материал, необходимо подбирать изделия надёжных изготовителей, прерасно себя зарекомендовавших на рынке. Это может быть «Изовер», «Кнауф» или «Упса».

Минвата KNAUF обеспечивает хорошее сочетание звуко- и свойств теплоизоляции при демократичной цене

Технология установки теплоизолятора выглядит так:

Провести гидроизоляционный слой.
Измерить и резать теплоизолятор для укладывания между стропильными ногами. При этом нужно не забывать, что он должен плотно, без щелей размещаться в проёме. Важно сделать просвет между слоем теплоизолятора и гидрозащитой не менее 20 миллиметров.
Положить теплоизолятор в направлении снизу вверх.

Теплоизолятор необходимо ложить плотно между стропилами, стыки между плитами должны перекрываться слоем, размещенным сверху

Пароизоляционную мембранную ткань кладут со стороны помещения и закрепляют скобосшивателем к стропильным балкам

Видео: утепление кровли с наклонной поверхностью

Профнастил

Для устройства заключительного покрытия кровли очень часто применяется профильный лист. Это можно объяснить его прекрасными характеристиками прочности, широким выбором оттенков и цветов, простой технологией установки и доступностью материала по стоимости.

Более полный список положительных качеств данного материала можно представить так:

Чистота в экологическом плане.
Очень широкая палитра сочетаний цветов покрытия, которая дает возможность подобрать прекрасное сочетание с другими строениями на участке.
Большой выбор покрытий с защитным эффектом для любых эксплуатационных условий.
Недорогая цена.
Возможность выбрать материал исключительно в соответствии с длинами скатов, чтобы сделать бесстыковую кровлю.

Выбор определенного вида металлопрофиля зависит от наклонного угла скатов. Материал должен давать сход воды во время летних дождей и таяния снега весной, а еще держать нагрузки снега в зимний период. От наклонного угла зависит и величина нахлёста листов в вертикальном положении — чем меньше угол, тем больший образовывается нахлест.

при угле наклона до 10 градусов нахлёст должен составлять не менее 300 мм;
на скатах с уклоном 10–15 градусов величина нахлёста может составлять от 200 мм;
при уклонах 15–30 градусов разрешается нахлёст величиной 170–200 мм;
на более крутых крышах достаточно перекрытия листов на 100–150 мм.

При углах наклона до 10 градусов стыки необходимо обрабатывать герметиком.

Различные марки профилированого настила выделяются надежностью, высотой волны и толщиной материала

При подборе профилированого настила для кровли сначала необходимо смотреть на маркировку изделий:

Буквой «Н» отмечается лист, используемый для кровель или перекрытий между этажами.
Обозначение «НС» указывает на многофункциональный характер профиля. Он может применяться для кровель и стеновой отделки, а еще для строительства ограждения участка.
Маркировкой «С2» снабжают профнастил, предназначенный только для покрытий для стен.

Необходимо понимать, что стабильность листа зависит от его толщины и высоты профиля. Профнастил выполняется с высотой гофры от 10 до 114 мм из металла толщиной 0,4–1,0 мм.

Крепление профилированных листов

К каркасу профилированые листы фиксируются самонарезающими кровельными винтами. Их установка выполняется как на гребне гофры, так и во впадине, очень плотно прилегающей к каркасу. Нижнее крепление выполняется шурупами длиной до 30 миллиметров, длина винта для верхнего крепления складывается из высоты профиля плюс 30–40 миллиметров. Нижнее крепление выполняется во впадине, следующей за нахлёстом. Под шестигранную головку винта ставится шайба и пластичная прокладка, перекрывающая поступление влаги в подкровельное пространства.

Кол-во крепежных точек зависит от шага обрешётки — в каждую доску по одному винту.

Видео: монтаж профнастиловые кровли

Созидательный процесс профнастиловые крыши прост и понятен. Материалов на рынках строительных материалов достаточно и по количеству, и по качествам. Необходимо отыскать в себе решимость, взять и создать своими руками. Успехов вам!

Обрешетка кровли из профнастила — как сделать обрешетку под профнастил

Кровельное покрытие профнастил, как и любое другое нуждается в качественной обрешетке. Именно на нее накладывается функция выдержать нагрузку профилированных листов и распределить ее равномерно по всей крыше. Главное требование к обрешетке она должна быть крепкой.

Обрешетка крыши под профнастил может быть собрана из досок или брусков. Разберемся более подробно о каждом этапе работы.

Расчет обрешетки

Прежде чем приступить к монтажу деревянной обрешетки под профнастил необходимо правильно рассчитать ее шаг. Строительные нормы, которые необходимо учесть при расчетах, указаны в СНиПе.

Если кровля имеет минимальный уклон, то необходимо установить сплошную обрешетку. В зависимости от толщины металла и характеристик покрытия шаг может быть увеличен до 40 см. Если уклон кровли средний деревянные доски устанавливаются на расстоянии от 30 до 50 см. Если крыша имеет большой уклон шаг обрешетки под профнастил выбирается максимальный – 300 см.

Сегодня выпускают профнастил отличающийся более высокой жесткостью. Для данного покрытия разрешается обрешетка с шагом в 400 см, при угле наклона кровли не менее 8 0.

На шаг обрешетки влияет и высота профнастила. Для частного строительства рекомендуется использовать материал с волной в 35 мм. В таком случае шаг может быть увеличен до 40 см. Если материал ниже, то обрешетка должна быть более плотной или сплошной. Соблюдая эти правила вы получите основание, обеспечивающее крышу нужной жесткостью.

Таблица зависимости типа обрешетки от марки профнастила и его толщины

Монтаж обрешетки под профнастил

Вся работа состоит из следующих этапов.

Расчет необходимого древесного материала.
Чтобы избежать лишних материальных трат расчет нужного количество бруса необходимо произвести как можно точнее. Для этого измеряется длина и ширина кровельного ската. Затем каждое значение делится на шаг обрешетки. В результате получится количество необходимых метров пиломатериала. К полученным результатам нужно добавить метры, которые пойдут для дополнительную обрешетку для коньков, вентиляционных и дымоходных выходов, слуховых окон т.д.
Заказ и покупка доски.
Обрешетка кровли из профнастила прослужит долго, если собрана из качественного леса. Для работы подойдет материал качественно просушенный, не имеющий трещин и повреждений. Подходящими породами дерева являются ель и сосна.
Обработка древесины антисептиками.
Любая обрешетка будет эксплуатироваться в условиях повышенной влажности, поэтому антисептическое покрытие обязательно. Это защитит от влаги и образования грибка. По правилам пожарной безопасности брусья должны быть обработаны и антипиренами. Сегодня можно приобрести состав который будет выполнять одновременно две эти функции. Рекомендуем проводить обработку до сборки обрешетки.
Непосредственный монтаж.
Обрешетка для профнастила на крышу монтируется непосредственно на пароизоляционный и гидроизоляционный слой. Вначале расположение брусьев необходимо разметить, а затем провести установку верхних элементов возле конька и поперечных брусьев внизу. Крепятся деревянный каркас с помощью гвоздей. Длина гвоздей должна быть в три раза больше, чем толщина доски обрешетки. Только при таком подходе крепление выдержит ветровые нагрузки. Основание под обрешеткой может быть и бетонным, в этом случае крепление осуществляется дюбелями.

Обращаем внимание что основная доска (та которая крепится в нижней части параллельно карнизу) должна иметь толщину больше остальных. Толщины доски выбирается в зависимости от высоты волны профнастила и его толщины. Данные доски защитят кровли от сильного ветра.

После того как основные элементы собраны по торцевой части устанавливают ветровые доски. Их уровень будет выше. Следующий монтаж продолжается снизу вверх. Все работы рекомендуется проводить в сухую погоду. При намокании древесный материал более подвержен деформированию.

Как сделать обрешетку под профнастил по старой кровле

Никаких особых отличий в данной работе от выше описанной нет. Но нужно отметить что многие не добросовестные кровельщики, желая больше заработать могут обманывать заказчиков. Для примера могут требовать убрать рубероид, ссылая на то что под профнастилом не будет свободного движения воздуха. Но профнастил материал который за счет своей конструкции (наличие волн) обеспечит крыше необходимую циркуляцию воздушных потоков.

Обрешетка односкатной крыши под профнастил и ее особенности

Односкатная кровля – самая простой вид крыш. Для монтажа обрешетки используют бруски сечением 3*10 или 3*7 см. Шаг – 25 см. Если кровля имеет угол наклона менее 10 градусов, то потребуется сплошная обрешетка. В случае с односкатной кровлей для ее монтажа допускается использовать OSB плиты.

О том, как сделать обрешетку под профнастил более наглядно можно узнать из видео ниже.

Добавить комментарий

как покрыть своими руками, монтаж кровли, устройство, как сделать покрытие

Warning

: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in
/var/www/krysha-expert.ru/data/www/krysha-expert. ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php
on line
2580Warning
: count(): Parameter must be an array or an object that implements Countable in
/var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php
on line
1802
Если еще лет тридцать тому назад самым распространенным кровельным материалом был асбестоцементный шифер, то сегодня на строительном рынке есть огромный выбор различных покрытий. Отличаются они по внешнему виду, эксплуатационным характеристикам, стоимости и технологии монтажа. Среди всех материалов профлист относится к категории самых дешевых. Качество и долговечность таких покрытий соответствующее, об этом следует помнить и не строить долгосрочных планов. В связи с этим профлисты не рекомендуются к применению на жилых зданиях, тем более престижных коттеджах. Чаще всего этот материал используют на гаражах, хозяйственных пристройках и различных навесах.

Профлист часто используют для кровель нежилых зданий

Кровля из профлиста — отличный вариант для беседки

Если есть немного практического опыта производства строительных работ, то монтаж профлистов можно сделать без привлечения дорогостоящих профессиональных специалистов. В одиночку мы настоятельно не рекомендуем работать, намного лучше позвать помощника. Почему?

Профлисты имеют большие размеры, длина может достигать шести метров. Поднять материал очень сложно, а выставить его самостоятельно практически почти невозможно.
Профлист может быть любой длины
Во время работы с профлистами велики риски резких перегибов поверхностей. Они повреждают защитные покрытия, в этих местах очень быстро появляются коррозионные процессы. Как следствие – протечки и необходимость ремонта кровли.
Большие листы имеют высокую парусность, даже легкие порывы ветра могут сбросить человека со стропильной системы. О последствиях рассказывать нет необходимости.
Не стоит пытаться поднимать профлист на крышу в одиночку, это может быть опасно
С помощником работать не только безопаснее, но и намного быстрее. Его заработная плата обязательно окупается.

Основные правила организации и технологии работ

До начала монтажа профилированных листов на здании, при необходимости, должны быть выполнены подготовительные работы.

Вид подготовительной работы	Краткое описание
Кровельный пирог	Если в доме планируется строительство жилого чердака (мансарды), то крыша должна быть утепленной. Перед покрытием кровли профлистами следует сделать паро- и гидроизоляцию, установить на место утепление. Правда, очередность изготовления теплого пирога может изменяться, но в любом случае ветрозащиту необходимо устанавливать до монтажа профлистов.
Установка всех дымоходов и вентиляционных выходов	Если эти элементы инженерных систем простроены и установлены до покрытия крыши, то герметичность кровли значительно увеличивается, минимизируются риски появления протечек. Следует знать, что проделывать отверстия в готовой крыше под дымоходы или вентиляцию – очень неблагодарное дело. Эти элементы могут попадать не только под обрешетку, но и под стропильные ноги, приходится применять специальные технические мероприятия для сохранения целостности стропильной системы.
Пробивка в стенах борозд, монтаж карнизных свесов, желобов водоотвода	Эти работы намного легче делать до монтажа профлистов. Кроме того, в случае теплой кровли только при такой очередности можно потом правильно сделать капельники для отвода конденсата.

Перед началом работ рекомендуется проверить жесткость стропильной системы, если обнаружатся шатания, то ее необходимо укрепить. Можно для этого использовать различные угловые упоры, растяжки, прогоны и прочие элементы.

Как покрыть крышу своими руками

Как уже было отмечено, монтаж односкатной крыши из профлиста своими руками не является особо сложной задачей. Конечно, любую работу можно доверить профессионалам, чтобы избавить себя от хлопот, однако обустройство односкатной крыши из профнастила своими руками обойдется гораздо дешевле.

После того, как определена конструкция кровли и выбран угол наклона, можно приступать непосредственно к монтажным работам, которые состоят из следующих этапов:

Установка мауэрлата. С этой целью используется брус сечением 15×10 сантиметров. В некоторых случаях может понадобиться монтаж армированного пояса под мауэрлат, в который вставляются стальные шпильки, а уже на них надевается сам брус. Это делается с целью обеспечить одинаковый угол наклона кровли с обеих сторон.
Монтаж стропильных ног и их крепление к мауэрлату. Чаще всего для фиксации каждой стропильной ноги к мауэрлату используются два перекрестных гвоздя длиной в 15 сантиметров или более, либо металлические скобы.
Обустройство обрешетки. Для крыш с минимальным уклоном рекомендуется делать сплошную обрешетку, либо обрешетку с шагом до 30 сантиметров. При повышении уклона это расстояние также увеличивается – до 50-100 сантиметров, в зависимости от крутизны кровли. Расстояние между стропильными ногами зависит ещё и от прочности листов профнастила: для материала с меньшей прочностью обрешетка должна быть более плотной. Установка обрешетки производится снизу вверх, при этом каждый брусок крепится к стропилу на один гвоздь или скобу.
При необходимости к стропильным ногам крепятся дополнительные свесы – кобылки – под которые укладывается рубероид для защиты от сырости. Впоследствии эти свесы подшиваются софитными панелями.
Монтаж гидроизоляционного слоя, который укладывается снизу вверх, а затем крепится к стропилам рейками, фиксируясь посредством гвоздей или строительного степлера. Если вентиляция крыши недостаточно эффективна, тогда вместо обычной гидроизоляционной пленки рекомендуется использовать специальную антиконденсатную, которая пропускает наружу водяные пары.
Монтаж листов профнастила на крышу. Желательно выбирать листы такой длины, которая превышает длину кровельного ската. Помимо самого материала, для покрытия односкатной крыши профнастилом потребуются лестница, шуруповерт, веревка, степлер, скобы и кровельные саморезы. Укладка профилированных листов производится вертикальными полосами, слева направо, начиная с нижнего угла и с нахлестом в одну волну. Каждый лист фиксируется посредством 9-12 саморезов, которые вкручиваются только во впадины. Следует использовать саморезы с резиновым уплотнителем для предотвращения протечек.

В целом, если говорить о том, как сделать односкатную крышу из профнастила, то на этом монтаж ее можно считать завершённым. Остается только обустроить водосточную систему для такой крыши, чтобы обеспечить эффективный слив осадочных вод. Пренебрегать этим, оставляя дождевую воду на самотек, не стоит, поскольку в этом случае стекающие с крыши потоки негативно воздействуют на фундамент, цоколь и элементы фасада.

Основы технологии монтажа профлистов на деревянную обрешетку

Есть несколько общих правил, выполнение которых строго обязательно.

Перед началом работ нужно определиться с количеством листов с учетом угла наклона скатов:

угол до 14° – нахлест 200 мм;
угол 15–30° – нахлест 150–200 мм;
угол более 30° – нахлест 100–150 мм.

Величина нахлеста листов зависит от угла наклона кровли

Если угол наклона менее 12°, то стыки обязательно дополнительно герметизировать битумными мастиками или иными герметиками.

Калькулятор расчета угла наклона крыши

Перейти к расчётам
Размеры карнизного свеса выбираются с учетом высоты профиля. Для профилей высотой 8–21 мм ширина карнизного свеса в пределах 5–10 см, если высота профиля 35–75 мм, то ширина планки должна быть 20–30 см.

Продольный нахлест может быть в одну или две гофры. Значения зависят от толщины листов, угла наклона скатов и высоты профилей. Нахлест в две гофры рекомендуется применять для листов толщиной не более 0,55 мм, с высотой профиля 8–10 мм и углом наклона скатов не более 15°. Во всех остальных случаях можно делать нахлест в одну гофру.

Продольный нахлест

Установка листов начинается с выравнивания по карнизу, а только потом можно крепить по всей длине. Устанавливается первый лист, фиксируется в верхней части одним саморезом, точно выравнивается, а только потом окончательно прикручивается. Количество точек фиксации не менее семи штук на один квадратный метр.

Ветровые планки крепятся с шагом примерно 20 см, поперечный нахлест планок ≈ 100 мм.

Ветровая планка для профнастила

Ендовный лист монтируется только по сплошной обрешетке и по веревке, шаг шурупов не более 30 см, ширина листа не менее 125 см.

Ендова кровли

Коньковая планка фиксируется с противоположной стороны к преобладающим ветрам. Нахлест не менее 15 см, шаг метизов не более 20 см.

Конек для профнастила

Выбор угла наклона для односкатной кровли из профнастила

При расчете оптимального уклона для односкатной кровли с покрытием из профнастила должен приниматься во внимание ряд факторов.

Поскольку профнастил является материалом, обладающим повышенной парусностью, угол наклона для него не должен быть слишком большим, что особенно важно в ветреных регионах. Чаще всего наклон для крыши из профнастила обустраивают между значениями от 8 до 20 °, и чем больше местность подвержена воздействию ветров, тем меньше должна быть крутизна ската.

С другой стороны, при повышенных снеговых нагрузках, напротив, следует производить устройство односкатной кровли из профнастила под большим углом, чтобы обеспечить быстрое схождение снежных масс. Не последнюю роль при выборе уклона играют также среднегодовые показатели дождевых осадков. Для предотвращения скоплений воды на крыше в тех местностях, где проливные дожди представляют собой частое явление, скат кровли следует располагать под большей крутизной.

Отсюда понятно, что оптимальный угол наклона односкатной крыши зависит главным образом от климатических и погодных условий региона строительства, которые и следует принимать во внимание при выборе данного параметра.

Достоинства и недостатки профлистов

Реальных достоинств немного, хотя производители умудряются написать до десятка пунктов. Это не рекламная статья, поэтому перечислим только реальные положительные стороны:

Относительно небольшая стоимость. Дешевле обойдутся только рулонные кровли, и то не все.
Профнастил стоит относительно недорого
Простота монтажа. Листы могут иметь длину до шести метров, что намного уменьшает количество стыков. Важно правильно уложить первый большой лист, в дальнейшем никаких проблем не возникнет.
Монтаж профнастила выполняется по очень простому алгоритму

Экологичность, небольшой вес, красивый внешний вид и т. д. – типовой набор характеристик, за счет которых производители пытаются увеличить количество продаж и, соответственно, свою прибыль.

Что касается недостатков, то самый главный из них – небольшой срок эксплуатации. Если под обыкновенным шифером строения стоят минимум пятьдесят лет, то профлисты выдерживают максимум пятнадцать лет. Чувствуете разницу? Кому хочется каждые 10–15 лет полностью перекрывать крышу дома?

Цены на профнастил

Профнастил

Проектирование вентиляции

Другой важный момент, который следует предусмотреть при покрытии односкатной крыши профнастилом – это обустройство вентиляции. В случае односкатных крыш она осуществляется за счет наружного воздуха, проходящего через воздушные прослойки в кровельном пироге, либо через специальные каналы в верхних панелях. Это предотвращает образование конденсата внутри конструкции кровли.

Вентиляционный зазор при монтаже односкатной крыши профнастилом обустраивается между коньковой планкой и стропильными конструкциями. Пространство для зазора оставляется больше, чем необходимо для обеспечения вентиляции, поскольку далее его покрывают перфорированным листом. Это делается с целью предотвратить попадание в подкровельное пространство листвы, грязи, мелких животных или птиц.

Эффективный воздухообмен внутри кровельной конструкции и в чердачном помещении предотвращает образование плесени и гнилостные процессы, значительно продлевая срок эксплуатации сооружения, а потому к данному вопросу не следует относиться небрежно.

Еще один зазор для вентиляции при монтаже односкатной крыши из профнастила формируется в нижней части конструкции, в области кровельного свеса. Он покрывается перфорированным металлическим листом либо софитными панелями. Это предотвращает сильное задувание ветра под кровлю, а также придает конструкции эстетичный внешний вид.

Правила техники безопасности

К сожалению, не все кровельщики соблюдают правила техники безопасности, как результат – тяжелейшие травмы. На что необходимо обращать внимание?

Обувь должна иметь нескользящую твердую подошву, обязательно пользоваться предохранительными страховочными поясами. Если их нет, то можно приспособить обыкновенный мужской ремень и веревки.
Важно соблюдать технику безопасности при работе на крыше
Если на высокие дымоходы после монтажа кровли нужно устанавливать зонты или оголовки, то работы можно делать только с подмостей, пользоваться приставными лестницами запрещается.
Категорически запрещается выполнять кровельные работы при скорости ветра более 15 м/с. Профилированные листы имеют большой размер и парусность, что еще более ограничивает допустимую скорость ветра. Нельзя работать в туман и дождь.
Монтажом лучше заниматься в солнечную погоду
Размещать инструменты, приспособления, метизы и доборные элементы разрешается только в специальных местах. Следует принимать все меры, чтобы минимизировать риски падения твердых предметов с большой высоты.

Цены на пояс страховочный от различных производителей

Пояс страховочный

Что важно знать при монтаже крыши из профнастила

Помимо всего вышеперечисленного, есть ещё некоторые особенности, с которыми стоит ознакомиться тому, кто хочет обустроить односкатную крышу из профнастила:

Чем толще профилированные листы, тем выше их прочность, однако вместе с этим повышается и вес кровельной конструкции. Толщину и вес профлистов обязательно нужно учитывать до того, как покрыть односкатную крышу профнастилом своими руками, обустроив для тяжёлой кровли более прочную систему стропил.
Помимо этого, следует учесть, что массивная кровля из профнастила с усиленной опорной системой оказывает повышенную нагрузку на фундамент и стены. По этой причине, наиболее правильным будет предусмотреть использование таких материалов ещё на этапе проектировки здания. Если же производится реконструкция крыши, то устанавливать их можно только при демонтаже таких же тяжелых покрытий.
Не последнее значение имеет и тот факт, что использование профлистов большой толщины и особо прочных стропильных элементов ведет к удорожанию постройки в целом.
Наибольшую проблему в плане возникновения протечек представляет тающий снег, проникающий в подкровельное пространство через малейшие щели. Поэтому в морозных регионах с частыми снегопадами следует уделить особое внимание водонепроницаемости кровельного покрытия.
Не следует пренебрегать обустройством эффективной вентиляционной системы для кровли. При плохом проветривании процесс конденсации приводит зимой к образованию ледяных наростов и сосулек на карнизных свесах. В жаркое время года эффективная циркуляция воздуха не менее важна, способствуя некоторому остыванию кровельного сооружения, что особенно важно для битумных элементов.

Наконец, стоит отметить, что наряду с простыми односкатными крышами из профнастила в последние годы встречаются и более сложные конструкции. Примером может служить интересное сочетание двух разноуровневых односкатных кровель, которые вместе образуют некое подобие двухскатной крыши, но без общего конька. Такое устройство кровли выгодно отличается тем, что несмотря на наличие двух скатов, здесь нет слишком большой нагрузки на фундамент и стены – ни от самого кровельного сооружения, ни от скоплений снега на крыше в зимний сезон.

Что же касается основных правил и порядка монтажа, то каждый скат на таких кровлях обустраивается в соответствии с теми же принципами, что были перечислены для обычной односкатной крыши.

Общие требования к качеству покрытия крыши профлистами

Качество работ нужно контролировать постоянно и на каждой технологической операции. После окончания установки профлистов следует тщательно осмотреть крышу, на ней не должно быть отрезков листов, метизов, металлической стружки, инструментов и прочих посторонних предметов.

Места примыкания покрытия к вертикальным элементам строения должны быть выполнены только из металлических оцинкованных окрашенных пластин, гибкие материалы гидроизоляции применяются как дополнительные слои герметизации. Листы должны фиксироваться к обрешетке только специальными саморезами для кровли с деревянной обрешеткой.

Примыкания, вертикальные стыки, фальцы должны быть герметичными. Крыша ровная без вмятин. Профили листов должны точно совпадать, соединения и перекрытия листов не должны быть заметны с земли.

Качественно смонтированный профнастил не имеет вмятин

Шаг обрешетки для кровли из профнастила

Обрешетка — конструкция из плоских деревянных досок или брусьев, необходимая для правильной укладки кровли. Благодаря ней кровельный материал надежно держится, а вес его равномерно распределен. Поскольку монтаж профнастила не составляет особого труда, его часто делают своими руками без помощи сторонних мастеров. При всей простоте устройства крыши, важно сперва ознакомиться с тонкостями, такими как необходимое расстояние между брусьями каркаса. Расстояние это зависит от наклона крыши и выбранного вида профнастила и называется шагом обрешетки.

Деревянные доски для обрешетки должны иметь ширину не более 15 см и толщину 2-5 см. Подходят брусья из сосны, ели, бука или ольхи, предварительно высушенные и покрытые слоем защиты от плесени, грибка и насекомых. Для сплошной обрешетки используются листы фанеры, ДСП. Как листы, так и доски должны быть гладкими и ровными.

Обработку брусьев лучше осуществлять до монтажа — так эффективнее. Монтаж обрешетки рекомендуется проводить в сухую теплую погоду, чтобы доски не деформировались от влаги.

Монтажу обрешётки предшествует возведение стропил и прокладка изоляционных материалов. Стропила, как и обрешётка, собираются из сухих деревянных брусьев желательно хвойных пород. Если речь идёт о кровле промышленных объектов, то стоит сделать выбор в пользу металлического основания.

После установки стропил необходимо позаботиться о тепло-гидроизоляции, поскольку конденсат способен значимо сократить срок службы кровли.
Между стропильными ногами закладывается теплоизоляционный материал, затем вся эта конструкция накрывается плёнкой. Заметьте, не туго обтягивается, а именно накрывается.

Обеспечьте паро-гидроизоляционной плёнке небольшое провисание на 1,5-2 см.

Изоляционная мембрана крепится к стропилам с помощью строительного степлера. Герметичный стык между листами обеспечивается клейкой лентой. Рекомендуемый нахлест пленки 1-1,5 см.

Сверху неё вторым слоем устанавливаются деревянные брусья, дублирующие стропила — каркас контробрешетки. Они выполняют две функции: закрепляют изоляционный слой и являются основанием непосредственно для обрешётки.

Дальнейший монтаж кровли имеет свои тонкости. Важным моментом является шаг обрешётки.

Шаг обрешетки

Каркас обрешетки могут составлять как сплошные доски, так и расположенные на одинаковом расстоянии друг от друга — так называемая, разреженная конструкция.

Шаг обрешетки регулируется строительными нормами СНиП. Необходимо следовать и рекомендациям сопроводительных документов к приобретаемому профнастилу.

Требования СНиП зависят от того, какой уклон имеет крыша крутой или пологий.

Для пологих крыш с очень малым углом наклона необходимо соорудить сплошную обрешетку, либо с шагом менее 40 см.
Для угла ската 15^о +\- при кровле стеновым профнастилом шаг может составлять уже 35-60 см.
Для угла ската от 15 ^о при кровле несущим или несуще-стеновым профнастилом небольшой толщины листа и высоты профиля допускается шаг обрешетки до 1 м.

При строительстве частных домов наиболее распространенный шаг обрешетки под профнастил составляет 15 — 40 см. Кроме дерева могут быть использованы и металлические брусья.

Какую бы обрешетку вы не сооружали, не рекомендуется использовать профнастил для односкатных крыш с углом наклона более 35^о и двускатных крыш с углом наклона более 45^о.

Для кровли профнастилом С-10 крыши с углом менее 15^о про монтаже на сплошную обрешетку стоит делать нахлест в 2 гофры.
Для кровли скатов с углом менее 15^о с помощью профнастила С-8, С-20, С-21, С-44 рекомендуется делать нахлест в 1 гофру.

Вид профнастила	Толщина листа	Угол уклона	Шаг обрешетки
С-8	0,5 мм	о	сплошная обрешетка
С-10	0,5 мм	о	сплошная обрешетка
С-10	0,5 мм	>15^о	до 30 см
С-20	0,5 — 0,7 мм	о	сплошная обрешетка
С-20	0,5 — 0,7 мм	>15^о	до 50 см
С-21	0,5 — 0,7 мм	о	до 30 см
С-21	0,5 — 0,7 мм	>15^о	до 65 см
С-44	0,5 — 0,7 мм	о	50 — 100см
НС-35	0,5 — 0,7 мм	о	до 50 см
НС-35	0,5 — 0,7 мм	>15^о	до 1 м
Н-60	0,7 — 0,9 мм	>= 8^о	до 3м
Н-75	0,7 — 0,9 мм	>= 8^о	до 4м

Такие правила обусловлены предполагаемыми нагрузками на крышу. Чем меньше угол уклона, тем выше нагрузка на кровлю, тем, соответственно, крепче обрешетка нужна. Например, на пологой крыше собирается большой слой снега. Если не обеспечить надлежащую прочность стропильной системы, крыша может деформироваться.

Технология монтажа профнастила на крышу деревянного дома

В частном домостроении все большей популярности достигают крыши устроенные из профилированных листов. Однако в строительстве профнастил имеет широкий спектр применения. Очень практичный и экономный материал удачно применяют для изготовления крыш, стен и наружных ограждений. Изготавливаются профилированные листы методом холодной прокатки листовой стали. Сталь в производстве листов применяется такая же, как и для металлочерепицы: оцинкованная листовая сталь от 0,4 мм до 0,7 мм толщиной. В производстве листы покрывают сплавом алюминия с цинком или слоем цинка, затем поддаются грунтовке, потом пассивируются и покрывают их цветным защитным слоем полимера, который предохраняет сталь от поражения коррозией и обеспечивает стойкость цвета.

По своим техническим характеристикам профнастил ничем не уступает металлочерепице, но является значительно дешевле, только имеет другую форму. Устроить кровлю из профнастила достаточно просто, поскольку материал легкий и достаточно простой в монтаже, и не требует особых затрат на устройство стропильной системы. Кровля из профнастила не требует дополнительного ухода, очень проста и долговечна в эксплуатации. Профиль, сформировавшийся во время проката на станке, придает листу дополнительную поперечную жесткость, что дает надежную кровлю над нашим деревянным домиком.

Подготовка инструмента и материала к монтажу кровли.
Техника безопасности при работах.
Технология укладки профилированных листов.
Правильное крепление листов профнастила.

Подготовка инструментов и материала к монтажу кровли

Монтаж профнастила на крышу является настолько простой технологией, что устроить кровлю из такого материала по силам при наличии помощников, желания и необходимого инструмента: шуруповерт, шурупы-саморезы, электроножницы либо ножовка по металлу с мелкими зубьями.

Профнастил производится разных типов, поэтому есть необходимость подобрать материал, подходящий для устройства кровли на деревянном доме. Типы профилированного листа имеют такие маркировки: С, Н и НС:

— профнастил марки С имеет трапециевидную либо синусоидальную форму профиля. Используется такой материал для обустройства защитных конструкций, легкой кровли либо для монтажа на стену для декора. Например, профнастил с8, где 8 – это высота волны, которая в такой марке профнастила бывает 8, 10, 13, 20, 21, 35 либо 44 мм;

— профнастил марки Н снабжен дополнительными ребрами, которые дают жесткость. Применяют такой материал для устройства межэтажных перекрытий либо для капитальной кровли. Высота волны таких профилированных листов бывает 57, 60, 75 или 114 мм.

— профнастил марки НС применяется для обустройства стен и кровель. Высота волны материала – 35 либо 44 мм. Для кровель чаще всего применяют листы НС35.

Транспортировать профилированные листы допускается горизонтально на ровном прочном основании. Переносят листы в вертикальном положении, желательно не допускать сильных перегибов материала. Поднимать материал на крышу нужно по одному листу с помощью лаг, что установлены с земли до края крыши.

Перед началом работ необходимо произвести контрольные обмеры крыши. Проверить прямоугольность скатов (по диагонали разница скатов не должна превышать 20 мм) и плоскостность скатов уровнем либо натянутым шнуром (допустимо отклонение максимально на 5 см ± 5 мм). Отклонение от плоскостности может дать нестыковку листов профнастила. Рекомендуют устраивать профилированные листы при минимальном уклоне крыши в 12 градусов для соблюдения необходимого нахлеста листов в 20 см. При уклоне скатов менее 12 градусов нужно предусмотреть вертикальную и горизонтальную герметизацию нахлестов применяя силиконовый герметик.

Техника безопасности при работах

Прежде чем начать монтаж профнастила на крышу, необходимо ознакомимся с техникой безопасности при работах с таким материалом.

Производя монтаж профнастила перемещаться по листам материала необходимо аккуратно в мягкой обуви, ступать нужно в местах расположения обрешетки в прогиб волны, при этом листы должны быть закреплены. Недопустима эксплуатация материала после монтажа в защитной пленке. Чтобы избежать прикипания пленки к полимерному покрытию, ее нужно снимать сразу непосредственно после монтажа. Участки, которые загрязнились во время работы, необходимо очищать только мягкой щеткой, а промывать слабым мыльным раствором.

Чтобы избежать бурного процесса коррозии покрытия, категорически не рекомендуют в работе применять углошлифовальные машины с абразивными кругами, поскольку, таким образом, прожигается полимерное покрытие, включая цинк. Также важно, стружку, которая образовывается в результате вкручивания саморезов в материал, нужно аккуратно сметать с поверхности профнастила мягкой щеткой, частички стружки могут поржаветь и образовывать потеки на поверхности.

Технология укладки профилированных листов

Монтаж профнастила на крышу начинается с устройства слоя гидроизоляции. Подкладка под профилированные листы может и не потребоваться в случае, если вентиляция крыши хорошая. Однако если есть сомнения, то лучше гидроизоляцию уложить. В качестве такой подкладки чаще всего применяют супердиффузионную мембрану. Цель такого устройства – предупредить накопление конденсата и его проникновение в теплоизоляционный слой. Между первой доской обрешетки у свеса и прокладкой для вентиляции должна оставаться щель около 5 см.

Укладывают гидроизоляцию горизонтально снизу вверх (от свеса до гребня) с нахлестом в 15 см, прибивая большеголовыми коротенькими гвоздями либо небольшими скобами с шагом в 20 см. Чтобы предотвратить повреждение гидроизоляционного слоя шурупами крепления профилированных листов, в местах стропил на гидроизоляцию будем крепить контр рейки шириной 2,5-5 см (рис.).

Под гидроизоляцию с внутренней стороны крыши уложим теплоизоляционные листы и закроем их пароизоляцией. Для предотвращения застаивания влажного воздуха и гниения стропильной системы, на гидроизоляцию прикрепим вентиляционные рейки (рис.).

При приобретении кровельного материала должна прилагаться инструкция. Производители, дорожащие репутацией, всегда предоставляют подробную инструкцию по монтажу кровельного профнастила, которая поможет качественно правильно произвести монтаж кровли, избежать нарушения системы вентиляции, теплопотерь и появления конденсата. Следует знать, что профнастил укладывается на обрешетку. Когда устройство гидроизоляции улажено, необходимо приступить к обустройству обрешетки, она должна быть надежной и прочной, чтобы вынести все нагрузки. Конструкция обрешетки представляет собой бруски, доски либо жерди, уложенные поперек стропильных ног для последующего монтажа кровельного материала.

Рекомендуемые точные значения обрешетки для выбранного типа профиля содержит прилагаемая к материалу инструкция от производителя. Практикующие специалисты рекомендуют обрешетку под монтаж профнастила на крышу выполнять из бруска, сечение которого подбирают согласно шагу стропил. При расстоянии между стропилами не больше 70 см применяют рейку сечением 30х40 мм, при большем шаге рекомендуют использовать брус 40х60 мм.

Устроить обрешетку кровли довольно просто, но следует знать, что возле конька обязательно необходимо прибить две доски обрешетки плотно друг к другу. Такая технология устройства обрешетки даст возможность закрепить любой ширины конек. Монтаж брусьев обрешетки будем производить гвоздями, длинной в 3 толщины применяемого бруса для обрешетки, чтобы гвоздь не имел возможности вырваться деформационными напряжениями досок.

Далее начинаем непосредственно монтаж кровли из профнастила. Технология монтажа профилированных листов предусматривает их укладку внахлест, закрепляя саморезами с резиновыми прокладками. Монтаж листов на двухскатной крыше рекомендуют начинать с правого торца, на шатровой крыше монтаж производят, начиная от наивысшей точки ската, с обеих сторон. Если уклон крыши не большой, то продольные швы необходимо прокладывать уплотнителем, или выполнить укладку листов с нахлестом в две волны. Карнизная планка должна выступать за край свеса примерно на 3,5-4 см, а между профилированным листом и карнизной планкой необходимо вставлять профилеобразный уплотнитель.

Листы профнастила при укладке выравнивать следует по свесу, а не по стыку. При монтаже необходимо следить, чтобы капиллярная канавка, расположенная на одном крае профильного листа, оставалась снизу. Чтобы кровля легла ровно по свесу, при монтаже первый лист покрытия крепим временно у свеса и конька, опуская его за свес на 3,5-4 см. Край следующего листа выравниваем по первому согласно свесу и закрепим его аналогично предыдущему. Далее листы покрытия соединим между собой саморезами. Вкручивать саморезы будем в наивысшую точку волны от свеса до конька, соблюдая шаг 50 см. Устроив, таким образом, несколько листов профнастила, выровняем их по линии свеса крыши, и закрепим саморезами окончательно. Листы покрытия к обрешетке крепятся на дне волны профнастила через каждую вторую волну.

Правильное крепление листов профнастила

При креплении листов профнастила следует учитывать влияние ветровой нагрузки на свес кровли и тепловое расширение в центральной части листа. Стыковку листов материала в точках крепления необходимо производить достаточно плотно. Для крепления профнастила к деревянной конструкции рекомендуют применять специальные саморезы для кровли. Размеры саморезов 4,8х35 мм с цинковым покрытием, снабженными уплотнительной шайбой. Для закрепления конька в верхней точке рекомендуют использовать саморезы длиной 80 мм, но следует учитывать, что длина самореза напрямую зависит от высоты волны профилированного листа. На один квадратный метр покрытия примерный расход саморезов в количестве 7-9 штук. Профнастил между собой может соединяться специальными вытяжными заклепками, под покрытие подбирается их цвет либо можно покрасить их вручную.

Если подвести итог, то профнастил — это замечательный кровельный материал для крыши в деревянном доме из сруба. Если вы выберете и купите именно этот материал, тем самым вы соедините многолетнюю практику строительства домов и в дополнении современные технологии по изоляции от осадков и прочих природных невзгод.

Устройство кровли из профлиста на деревянной обрешетке: инструкция, технология

В последнее время строители все чаще выбирают профнастил в роли рубероида. Под ней важно оборудовать прочную и надежную обрешетку, которая гарантирует долговечность кровли. Но от этого зависит, насколько тепло и комфортно будет в доме в самые холодные дни. После завершения работ вы получите систему, которая защитит здание от воздействия грибков, бактерий и внешних негативных факторов, сохраняя постройку в целости на долгое время.Этот материал очень прост в установке, поэтому частные мастера проводят все свои манипуляции самостоятельно, отказываясь от дорогой профессиональной помощи. Изучив технологию, вы сможете оценить свои силы.

Перед работой

Монтаж профнастила, как показывает практика, довольно простая задача. Однако важно соблюдать нормы и технологии. Перед укладкой этого материала необходимо правильно установить балки, смонтировать стропильную систему и каркасную конструкцию. На основу уложены металлические или деревянные элементы, которых 0.5 метров, выступающих из стен. В качестве основы для кровли следует использовать стропильную систему, имеющую в составе вертикальные стойки, наклонные подкосы и ножки на наклонных стропилах.

Разновидности березы

Если мы говорим о промышленных постройках, то в данном случае чаще всего используются металлические каркасы.При строительстве частных домов используется деревянная обрешетка, элементы которой обрабатываются антисептиком. Для этого используйте доски сечением 25-30х100 мм. Каркасную систему необходимо устанавливать после укладки гидроизоляционного слоя. Он впитает влагу из утеплителя и предотвратит попадание конденсата, который образуется на нижней поверхности кровельного листа из-за колебаний температуры.

Классификация проволоки

Устройство кровли из профлиста на деревянной обрешетке может предполагать установку элементов с обычным шагом, для этого между брусьями или досками выдерживают расстояние от 20 до 40 сантиметров.Этот вид строительства чаще всего используется в тандеме с профнастилом. Обшивка может быть сплошной, зазор между плитами составляет 10 миллиметров, чтобы исключить повреждения из-за набухания или высыхания плит. Иногда для этого используют фанеру или водостойкий ДСП. Редкая обрешетка снабжена шагом между элементами в пределах от 50 до 75 см.

Особый футляр

Двухслойная каркасная система необходима для укладки толстого утеплителя, толщина которого может достигать 100 миллиметров. В этом случае поперек стропил армируют две бруски, размер каждой из которых составляет 50х50 мм.Монтаж кровли при формировании обычной обрешетки предусматривает использование деревянного бруса, сечение которого может варьироваться от 50х50 до 75х75 мм. Обычный каркас иногда выполняется из доски, ширина которой не превышает 150 миллиметров. Тогда как толщина может составлять 20-50 миллиметров. При этом очень важно ограничить ширину доски до 15 сантиметров, иначе древесина деформируется от воздействия сырости и перепадов температуры.

Крепежные детали

Крыша под крышей может быть закреплена с помощью гвоздей или шурупов.Длина крепежа должна равняться двойной толщине обрешетки. Если используется квадратная балка со стороной 50 миллиметров, крепеж должен иметь длину 100 миллиметров. К каждому стропилу крыши крепятся элементы каркаса. Доска и брус не должны иметь дефектов и выступающих сучков.

Технология установки каркасной системы на ферму крыши

Если стропильная крыша покрыта профнастилом, то снаружи необходимо разметить расположение досок и балок.Делается это по самому краю стропил. По всему уклону нужно замерить точки крепления бруса или доски. Если на месте обнаружены выступы в пазу, то необходимо избавиться от них методом встряхивания материала или набивки реек. Для этого можно использовать рубероид.

Обшивка укладывается с конька. Расстояние между элементами должно быть от 20 до 40 сантиметров. Деревянные доски сращиваются по длине, так как стандартная длина пиломатериалов меньше длины пандуса.Для этого края кусков необходимо закрепить гвоздями, а затем установить на крышу так, чтобы стропила подошли к стыку бруса. В каждом горизонтальном ряду стыки должны быть смещены. Для этого доски обрезаются на нужную длину.

На концах кровли нужно смонтировать ветровые доски, их высота больше обрешетки на величину, эквивалентную высоте профиля укрывного материала. Когда стропила и обрешетка готовы, можно переходить к монтажу профлиста, который укрепляют саморезами, их верхняя крышка должна быть из цинка.В роли прокладки могут использоваться резиновые шайбы. На квадратный метр укрывного материала потребуется 5 крепежей. Между собой профнастил соединяется заклепками.

Нюансы работ

Определив размеры кровли, можно рассчитать, сколько материала потребуется для проведения работ. Когда вы посетите магазин, вы обнаружите, что листы имеют полезную и полную ширину. В зависимости от этих цифр можно будет производить расчеты. Для начала определяется площадь кровли, а после полезная площадь одного листа.Затем первое значение необходимо разделить на второе, это позволит понять, сколько нужно закупить материала. При покупке нужно помнить, что большая высота профиля сможет обеспечить способность поверхности выдерживать большие нагрузки. Если это частный дом, то лучше всего использовать профнастил в 35 миллиметров, его толщина при этом должна быть примерно 0,6-0,7 миллиметра. Кровля профнастилом меньшей высоты профиля выполняется с учетом установки обрешетки, между элементами которой следует обеспечить меньший шаг.Это придаст большую жесткость и высокую прочность конструкции.

Если через крышу будут разные парапеты и дымоходы, то под ними необходимо установить отдельную обрешетку. Для дымохода он располагается с отклонением в 15 сантиметров. Нельзя начинать работу под дождем, так как доски могут намокнуть, что приведет к их деформации при высыхании.

Монтаж профнастила

Профилист для кровли начинают устанавливать нижним углом одного из концов.Если монтировать несколько рядов, материал устанавливается в нижнем ряду с определенным вылетом планки от карниза, который составляет около 40 миллиметров. Крепление листа к последней планке у края крыши производится по низу каждой второй волны. По бокам конструкции торцевые доски зашиваются ветровыми уголками, это нужно делать после закрепления всего торцевого ряда. Перекрытие листов должно предполагать вертикальное перекрытие 200 миллиметров. По горизонтали верхний лист по длине волны входит в нижний.Это верно при использовании прокладки-прокладки. Если вы решили работать без него, то подход по горизонтали должен быть двух длин волн.

Профилист для кровли должен быть усилен по специальной технологии. После того, как основное полотно будет закреплено, можно приступать к установке конька и концевых пластин. В первом случае элементы не уплотняются, а в рельефе профиля следует оставить зазоры, которые обеспечат вентиляцию подкровельного пространства. В качестве завершающего этапа устройство примыкает к стенам построек, расположенных по соседству.

Стоимость

Профлист, цена которого достаточно приемлемая, сегодня считается распространенным материалом. За квадратный метр профлиста С21 придется заплатить 174 рубля, при этом толщина составит 0,4 миллиметра. Профнастил С10 стоит 154 рубля. на квадратный метр толщина остается прежней. Важно помнить о расходных материалах, например, кровельный саморез будет стоить 2 рубля. часть. Если вы решили использовать профлист для кровельных работ, цена на этот материал должна вас заинтересовать.Признавая это, вы можете провести сравнение со стоимостью других материалов. Иногда это позволяет сделать правильный выбор.

Кровельный лист из стального коробчатого профиля

(32/1000) — ПВХ с пластизольным покрытием

9122 Отзывы

Gold Trusted Service Award 2021

View as Feet & Inch

Дополнительная информация
SKU	BOX32-PVC
Мин. Шаг	5 °
Ширина гофра	200 мм
Высота гофра	32 мм
Время выполнения	4-6 недель
Custom Сделано	Да
Производитель	Кровельный Megastore
Ширина покрытия	1000 мм

С учетом необходимого перекрытия, эти кровельные листы имеют общую ширину покрытия 1000 мм (1 м / 3). .2 фута).

Эти кровельные листы коробчатого профиля имеют более низкий профиль, чем у нашей альтернативы 34/1000. Это связано с тем, что у него все меньше и меньше гофр, всего шесть на лист. Они изготовлены из той же оцинкованной стали и имеют такое же покрытие из ПВХ-пластизоля. В сочетании такое использование материалов обеспечивает максимальную долговечность и предотвращает появление царапин и выцветание листов на протяжении многих лет.

Эти кровельные листы коробчатого профиля доступны как в версии 0.Толщина 5 мм и 0,7 мм. Их также можно обрезать по размеру, максимальная длина которых составляет 6000 мм. Кроме того, вы можете выбрать один из нескольких вариантов цвета. К ним относятся сланцево-синий, можжевелово-зеленый и многие другие. Эти кровельные листы коробчатого профиля могут быть действительно индивидуализированы!

Наши клиенты регулярно используют эти кровельные листы при обновлении или строительстве коммерческих и жилых зданий. К ним относятся конюшни, склады для скота, склады компании и многое другое. Некоторые также используют эти кровельные листы коробчатого профиля для создания существующего пространства на крыше для большей изоляции.

Почему выбирают эти кровельные листы коробчатого профиля с покрытием из ПВХ?

Эти кровельные листы пользуются большой популярностью по нескольким причинам. Преимущества включают:

Изготовлен из стали с горячим цинкованием для максимального срока службы
С дополнительным покрытием из ПВХ-пластизоля, устойчивым к царапинам и выцветанию.
Доступны различной толщины для обеспечения идеальной прочности для вашего проекта
Выбор цветов, позволяющий им вписаться практически в любую среду
Обеспечивает невероятный срок службы 15-25 лет для внутренних и коммерческих проектов
Легкий и поэтому не требует значительных структурных опор

(Обратите внимание, что из-за производственного процесса допускается погрешность — / + 10 мм на длину этих листов.)

Есть еще вопросы об этих кровельных листах коробчатого профиля с покрытием?

Если у вас есть дополнительные вопросы об этих кровельных листах, просто свяжитесь с нашей командой онлайн или по телефону. Наша команда по работе с клиентами поможет вам выбрать идеальные кровельные материалы для вашего проекта и при этом существенно сэкономить!

Этот продукт изготовлен на заказ и не подлежит перепродаже. Прочтите нашу Политику возврата и возврата, чтобы узнать больше.

Обратите внимание, что из-за нестабильности в наличии стали, время доставки этого товара может быть увеличено до 6-8 недель.Также обратите внимание, что доставка этого товара в Шотландию займет больше времени, чем в континентальную Англию. Мы приложим все усилия, чтобы клиенты получали уведомления в тех редких случаях, когда их доставка задерживается.

Мы понимаем, что заказ продукции в Интернете может быть сложной задачей, особенно при заказе кровельных материалов. По этой причине мы максимально упрощаем процесс доставки для вас. Однако есть несколько вещей, которые нужно знать о наших процессах доставки.К ним относятся:

При размещении заказа вы увидите разбивку стоимости доставки в корзине. Эти сборы действительны только для континентальной части Великобритании, и могут взиматься дополнительные сборы в Северной Ирландии, Шотландском нагорье и других регионах.
Доставка осуществляется только в рабочие дни (пн — пт) и не осуществляется в праздничные дни.
Ориентировочная доставка отображается на большинстве страниц товаров под кнопкой «Добавить в корзину».Хотя мы стремимся доставить ваши товары в рамках предполагаемой доставки, это только приблизительная оценка.
Вы можете выбрать желаемую дату доставки в корзине. Хотя мы стремимся доставить ваши товары к этой дате, это не гарантируется.

Заказы, размещенные после 12:00, в выходные и праздничные дни, обрабатываются только на следующий рабочий день. Учтите это при размещении заказа, так как это может повлиять на дату доставки.
После того, как вы разместите свой заказ, вы получите подтверждение заказа по электронной почте с подробными сведениями о нем.Пожалуйста, проверьте письмо с подтверждением заказа и немедленно сообщите нам о любых ошибках.
Вскоре после получения подтверждения заказа вы получите отдельное электронное письмо с подтверждением запланированной даты доставки.
Мы можем указать только дату доставки и не можем подтвердить время попытки доставки. Поэтому мы просим, чтобы кто-нибудь мог принять и подписать ваши товары в течение начальной даты доставки.
Если вы не можете принять и подписать заказ, в большинстве случаев его можно оставить в безопасном месте.Если вы хотите, чтобы товар остался без подписи, напишите на адрес [email protected].
Хотя мы стремимся держать большинство наших продуктов на складе, из-за огромного количества предлагаемых нами продуктов это не всегда возможно. Из-за этого в небольшом количестве случаев мы должны отправлять ваши товары напрямую от производителя, и в этот момент может взиматься другая плата за доставку в качестве стандартной.
Иногда заказанные товары могут быть отправлены с разных складов, что может привести к отдельным поставкам.

Если у вас есть дополнительные вопросы о наших продуктах или доставке, свяжитесь с нашей командой онлайн или по телефону.

Мы понимаем, что возможны ошибки, и поэтому стараемся максимально упростить нашу политику отмены и возврата. Однако есть несколько вещей, которые нужно знать об отмене заказа или возврате товара. К ним относятся:

Предметы не требуются
Если вам больше не нужен товар, вы имеете право отменить его в течение 14 дней с момента доставки, если только товары не сделаны по заказу.Вы не должны указывать нам причину отмены заказа, но должны будете уведомить нас по электронной почте. После получения уведомления мы предоставим адрес для возврата предметов и организуем необходимый возврат.
Неисправные или поврежденные предметы
В редких случаях, когда товар доставлен с дефектом или повреждением, мы обменяем его или вернем деньги. Мы должны получить уведомление по электронной почте в течение 48 часов, и нам могут потребоваться изображения. Чтобы избежать такой проблемы, мы просим клиентов не расписываться за поврежденные товары.
Товары на заказ
Некоторые товары изготавливаются на заказ. Это означает, что они обычно производятся в соответствии со спецификациями, предоставленными вами, и поэтому не подлежат возврату. Это за исключением случаев, когда они считаются неисправными или поврежденными во время доставки, после чего вы должны уведомить нас по электронной почте в течение 48 часов с момента доставки.
Дополнительная информация
Для получения дополнительной информации об отмене, возврате и возмещении, пожалуйста, прочтите нашу полную политику, нажав здесь.Это подтверждает любые другие требования, которые необходимо учитывать (например, упаковка), сборы, которые могут взиматься (например, административные сборы), и нашу политику для предприятий.
Сколько шурупов мне нужно для металлической кровли? Рекомендации по выкройке и размещению винтов
Попытка выяснить, как правильно прикрутить металлическую крышу, может сбить с толку. Вы не знаете, куда ставить шурупы, как часто крепить металлические кровельные панели, и тогда вам нужно выяснить, сколько шурупов купить. Не волнуйтесь, потому что мы вас прикрываем.На самом деле это действительно простой процесс, и мы даже создали загружаемое руководство по установке винтов .
В компании Western States Metal Roofing мы общаемся с тысячами таких же людей, как и вы. Вопросы по креплению металлической кровли нам задают ежедневно. В этом блоге вы познакомитесь с передовыми методами установки шурупов на несколько различных типов металлической кровли.
Объясним:
Где разместить винты для ⅞ ”Гофрированный
Где разместить винты для панели R или панели PBR
Где разместить винты для 7.2 панели или западное ребро
Правильный интервал между резьбовыми линиями
Как определить необходимое количество винтов
Легко определить, где должны быть расположены винты на металлической кровельной панели. У каждой панели будет своя схема размещения винтов. Они будут расположены в руководстве по установке. Во-первых, мы рассмотрим размещение винтов для наиболее распространенных металлических кровельных панелей, начиная с гофры ⅞ ”.
Если вам понравилась эта статья, мы рекомендуем вам также прочитать ее: Установка металлической крыши с помощью крепежных винтов [Устранение протечек металлической крыши]
Что такое расположение винтов для ⅞ ”гофрированной металлической кровли?
Установка винта для гофры ⅞ ”может быть немного сложной.Крепежные элементы расположены в разных местах для условий кровли и металлического сайдинга. Тогда, если это вас не смущает, производители металлической кровли имеют разные мнения о правильном размещении гофрированных винтов для условий кровли. Подождите, и мы подробно объясним вам это.
На всякий случай, если вы наглядный ученик, мы также создали это простое пошаговое видео.

Есть две точки зрения, когда дело доходит до установки кровельных саморезов из гофрированного металла.Оба верны.
Установка металлического кровельного винта в верхней части гофрированной кровельной панели, как показано ниже. Преимущество этого метода в том, что винты подвергаются меньшему воздействию воды и мусора. Главный недостаток — менее безопасное соединение.
Винты, которые устанавливаются в нижней части металлической кровельной панели, обеспечивают более надежное соединение, но менее устойчивы к атмосферным воздействиям. Винт будет лучше сжиматься, когда он прикреплен к низу, и вы с меньшей вероятностью деформируете металлическую кровельную панель при затягивании винта.
Если застежка находится в нижней части панели, она частично препятствует попаданию воды и мусора. Низ панели тонкий, и большую часть места занимает застежка. Когда вода стечет, она будет проходить через винт. Винты, которые со временем открутились или были установлены неправильно, будут протекать. Вы сможете избежать основной части этой проблемы, установив крепление в верхней части кровельной панели.
⅞ ”Винт с гофрированным покрытием для металлической кровли

Линия винтов — это ряд винтов, которые расположены на определенном расстоянии от следующего ряда винтов.На каждую линию шурупов, размещенных в верхней части гофрированной панели, будет приходиться четыре винта. Винты разнесены так, что каждая третья гофра имеет винт . На приведенной выше диаграмме показана типичная панель шириной 37 дюймов, и расстояние между ними идеально подходит. Однако иногда гофрированные листы имеют ширину 39 дюймов вместо 37 дюймов. Когда это происходит, образуется дополнительная гофра. Вам по-прежнему потребуется четыре винта на лист, но в одном месте это будет четвертая гофра, как показано ниже.
Что такое правильный боковой перехлест панели для ⅞ ”гофрированной металлической кровли?
Один из винтов должен быть расположен в месте перекрытия панелей, как показано на приведенных выше схемах в крайнем правом углу.Во время монтажа и перед притиркой гофрированной металлочерепицы на гофрированный лист следует укладывать двухстороннюю мастиковую ленту, как показано на видео ниже.

⅞ ”Расположение винта из гофрированного картона для стеновых панелей
или металлической обшивки
На каждую линию будет приходиться пять шурупов для панели и один винт с накатанной головкой. Накатной винт — это винт, который сидит наверху, и он предназначен для соединения легкого металла с легким металлом.Накладные винты расположены на расстоянии от 12 дюймов до 18 дюймов по центру. Винты панели расположены на расстоянии друг от друга, так что каждая третья гофра имеет винт, включающий обе стороны бокового перекрытия панели. Когда гофрированная пленка имеет ширину 39 дюймов вместо 37 дюймов, расположение винтов будет немного отличаться, как показано на диаграмме ниже.
Схема расположения загружаемых винтов [ширина 39 дюймов]
Мы рекомендуем вам использовать двустороннюю мастиковую ленту на боковой кромке панели также для состояния стены.Мастичная лента сделает панель более водонепроницаемой. Мастичная лента всегда используется при устройстве металлической кровли. Мастичная лента указана в нашем руководстве по установке на стене, и мы рекомендуем ее использовать. Реальность такова, что многие монтажники предпочитают не устанавливать мастиковую ленту для стен.
Накладка для гофрированного металла
Если вы учитесь прикручивать металлическую крышу, велика вероятность, что вам понадобится помощь в установке гофрированной металлической обшивки или гофрированных металлических панелей.В нашем удобном для навигации Центре обучения металлической кровле есть пошаговые видеоролики по установке всех деталей установки гофрированной облицовки.
Какое правильное расположение винтов и расстояние между ними для металлических кровельных панелей R-Panel и металлических сайдинговых панелей?
Винты для R-Panel устанавливаются просто. Шурупы расположены в одном и том же месте как для металлической кровли, так и для металлического сайдинга. Важным моментом является наличие дополнительных винтов на концах панелей .Это снижает вероятность того, что сильный ветер оторвет панели вашего здания.
Схема расположения загружаемых винтов для R-Panel
На концах панели будет пять винтов для панели и один винт с накатанной головкой на каждую линию винта. Остальные внутренние панели будут иметь три винта для панели и один винт с накатанной головкой на каждой линии винта. Обратите особое внимание на схему выше, на которой верхний левый угол обведен. Он увеличен в размерах и показан на схеме как деталь «AA».Вы должны прикрепить винт для панели именно в этом месте. Кроме того, имеются винты с накатанной головкой, которые соединяются с шагом 12–18 дюймов по центру, и уплотнение из бутиловой ленты, то же самое, что и мастиковая лента.
Какое правильное расположение винтов и расстояние между ними для панели 7.2 / западного ребра?
Расположение винтов для панели 7.2 / Western Rib
Установка винтов для панели 7.2 и Western Rib проста. Винты для панели расположены внизу каждой панели. На каждую линию винта будет приходиться пять шурупов для панели и один винт с накатанной головкой. Накладные винты подключаются на расстоянии от 12 до 18 дюймов по центру, а на боковой кромке панели используется уплотнение из бутиловой ленты.
Как часто вы откручиваете металлическую крышу?
Определение правильного расстояния от линии винта до линии винта — простой процесс. Это будет зависеть от того, будет ли металлическая кровля установлена на твердой деревянной основе или на металлических прогонах. Каждое из этих условий приведет к разному расстоянию между винтовыми линиями.После того, как у вас будет шаг между винтами, будет просто определить, сколько винтов нужно купить.
Расстояние между винтами для металлической кровли на твердой деревянной основе
Когда вы пытаетесь определить межстрочный интервал между винтами, вы должны понимать, что каждая работа индивидуальна. Некоторые рабочие места расположены в районах с сильными ветрами, а другие могут быть расположены в снежной стране или в пустыне. По этой причине расстояние между винтами должен определять инженер.Однако такое случается редко.
В реальном мире домовладелец или установщик выбирает расстояние, не консультируясь с инженером. Подавляющее большинство продаваемых нами рабочих мест устанавливаются с винтовыми линиями с шагом 24 дюйма по центру. Рабочие места, которые не установлены на 24 ”по центру, обычно имеют 18” O.C. если ближе и до 36 ”O.C, если дальше. Если есть сомнения, лучше больше привязанности, чем меньше.
Межстрочный интервал винта для металлической кровли над металлическими Пурлинс
Это будет зависеть от типа используемой панели и толщины стали.Инженер будет использовать диаграмму нагрузки, чтобы определить расстояние между металлическими прогонами. Как только расстояние между прогонами определено, металлические кровельные панели обычно прикрепляются к каждой линии прогонов. Если прогоны действительно близки, возможно, можно будет прикрепить металлическую пленку к каждому второму прогону. Однако это будет решение для инженера.
Сколько винтов мне понадобится для металлической крыши?
Подавляющее большинство рабочих мест, которые мы продаем, крепятся на 24 дюйма по центру (О.С.). Поэтому мы будем основывать этот ответ на 24 ”O.C. винтовые линии. Если ваши винтовые линии ближе или дальше, чем 24 дюйма O.C. вы можете внести некоторые коррективы на основе этой формулы. Мы также имеем в виду эти конкретные панели шириной 36 дюймов: ⅞ ”гофрированные панели, панели R или PBR и панели 7.2 или Western Rib.

Формула для определения необходимого количества винтов
Вот две простые формулы для определения количества кровельных саморезов по металлу:
Возьмите квадратные метры и умножьте на 80% .
80 саморезов на каждый квадратик кровли. Площадь кровли составляет 100 квадратных футов.
Пример: 3000 квадратных футов X 80% = 2400 винтов
Пример: 30 кровельных квадратов X 80 шурупов = 2400 шурупов
Не забудьте заказать винты металл к металлу для обшивки и бокового перекрытия панели
Вам понадобится по одному винту с накатанной головкой для каждой прямой ножки планки или планки
Количество винтов для бокового перекрытия панели определяется делением площади в квадратных футах на три и последующим делением еще раз на 1.5.
Пример: 3000 квадратных футов разделить на три (ширина панели) = 1000, затем разделить полученное на 1,5 (расстояние между винтами внахлест) = 667 винтов
Вам не понадобятся винты металл к металлу для бокового перекрытия, если используется гофра ⅞ ”. Вам понадобятся только винты с боковым перекрытием для панели R / панели PBR и панели Western Rib / 7.2.
Какова наиболее частая причина протечек металлической крыши?
Самая большая причина утечек на металлической крыше — неправильная установка крепежа. После того, как вы узнаете о размещении винтов, мы рекомендуем вам научиться правильно устанавливать крепеж. В вашей крыше будут тысячи отверстий для винтов, и просмотр этого видео — лучшее, что вы можете сделать, чтобы предотвратить протекание крыши.

Если вы предпочитаете читать об установке металлических крепежных элементов кровли, мы написали вам статью:
Как правильно установить металлическую крышу с помощью крепежных винтов
Дополнительные ресурсы по установке металлической кровли
Установка шурупов для металлической кровли и сайдинговых панелей проста.После просмотра видео и диаграмм в этой статье у вас не возникнет никаких проблем. Если вы изучаете установку шурупов , то следующие шаги — узнать больше о креплении металлической обшивки и установке обшивки и установки окладов . Отличной отправной точкой будет просмотр наших руководств по установке или видео по установке.
Вот наши направляющие для установки металлической кровли для гофрированного картона 7/8 «
Первый элемент обшивки, который будет установлен на вашей металлической крыше, — это обшивка карниза.
Мы создали ЛЕГКО пошаговое видео по установке, чтобы максимально упростить установку металлической кровли.

Узнайте, какой тип крепежа подходит для вашей металлической кровли, прочитав:
Выбор подходящего винта для металлических панелей
Нужна ли подкладка для металлической кровли?
При установке новой металлической крыши необходимо принять множество решений.Какую панель вы собираетесь использовать? Какой металлический калибр вы собираетесь использовать? Какого цвета крышу вы выберете? Мы понимаем, что это может быть ошеломляющим.
В процессе принятия всех этих решений один аспект металлической кровли, который упускается из виду, — это использование подкладки. Металлическое кровельное покрытие — важный компонент металлической кровельной системы. Некоторые могут отказаться от использования подкладки, чтобы сэкономить деньги. Однако металлическое кровельное покрытие действует как дополнительный слой защиты.Вы можете сэкономить деньги, используя подкладку, потому что это поможет вам избежать проблем, которые необходимо будет устранить.
Короткий ответ — да, ваша металлическая крыша нуждается в подстилке. Но, как и большинство вещей в жизни, все не так просто.
Компания Western States Metal Roofing специализируется на производстве металлических кровель более 20 лет. Исходя из нашего обширного опыта, мы настоятельно рекомендуем воспользоваться преимуществами подстилки, даже если она не является обязательной.
В то время как большинство строительных норм и правил требуют наличия подложки, в некоторых случаях она может не считаться необходимой.
Обсудим:
Преимущества использования подкладки
Когда вам нужна подкладка
Когда вам может не понадобиться подкладочный материал
Металлическое кровельное покрытие
Подкровельное покрытие — это водостойкий барьер, который служит дополнительным слоем защиты от непогоды. Его не видно, если поверх него установлен металлический кровельный материал, так как подкладка устанавливается прямо на настил крыши.
Кровельная подложка имеет много преимуществ:
Добавлена изоляция
Шумозащитный барьер
Ровная поверхность для кровли
Соответствие строительным нормам
Дополнительная защита
Подкровельный слой обеспечивает дополнительную изоляцию
Подкладка действует как дополнительный изолятор для металлической кровли, помогая минимизировать приток тепла в жаркую погоду и холод в зимние месяцы. Дополнительная изоляция поможет сохранить в доме комфорт при экстремальных температурах.Также менее вероятно, что это будут колебания в ваших счетах за отопление и охлаждение.
Подкровельный слой — шумоизоляция
Подкровельное покрытие также действует как звукоизоляция для металлической кровли. Дополнительный слой между элементами и настилом крыши поглотит часть шума от дождя или других элементов, ударяющихся о крышу. Вы по-прежнему сможете слышать, как дождь падает на крышу, что многих людей успокаивает. Однако шум внешних элементов не будет таким громким или подавляющим, как если бы он был без подкладки.
Подкровельный слой обеспечивает ровную поверхность для кровли
Кровельный настил не всегда укладывается идеально ровно. Если поставить металлическую крышу прямо на кровлю, в этом случае она будет выглядеть неровной.
Подкладка обеспечивает ровную поверхность для укладки кровельного материала, чтобы ваша крыша выглядела однородной.
Для соответствия нормам сборки вам нужен подкладочный слой крыши
Некоторые строительные нормы и правила требуют использования подложки для металлической крыши. Код может даже указать, какой тип подложки, войлочной или синтетической подложки необходимо использовать.
Есть также некоторые гарантии на материалы, требующие использования синтетической подложки. Следовательно, отказ от использования подложки аннулирует вашу гарантию.
Подкровельное покрытие для дополнительной защиты
В случае суровой погоды подкладка обеспечивает дополнительную защиту металлической кровли. В случае продувки или проникновения воды через кровельное покрытие или оклады, подкладка защитит внутреннюю часть вашего дома от прямого воздействия элементов.
Когда вам нужна кровельная подкладка
Если у вас новостройка и не собираетесь монтировать металлическую крышу сразу, тогда необходима синтетическая подкладка. Синтетическая подложка может оставаться открытой от 2 до 30 месяцев, в зависимости от марки, и при этом остается водонепроницаемой. Он не пострадает от погодных условий. Так как материал не впитывает влагу, он не мнется, что в конечном итоге может поставить под угрозу законченный вид металлической крыши.
Не забывайте и о уклоне крыши. Если у вас крыша с низким уклоном, необходимо использовать подкладку, так как ваша металлическая панель будет подвергаться более высокому риску повреждения водой, особенно в районах с большим количеством осадков. Низкий уклон не позволяет воде стекать так быстро, как кровля с более высоким скатом, и может накапливаться на крыше, что может привести к утечкам. Подложка служит дополнительным слоем защиты от повреждения водой.
Кроме того, в любом доме, построенном с балками, изоляцией между балками и обшивкой, необходимо использовать подкладочный материал.
Когда вам может не понадобиться подкровельный слой
Хотя подкладка всегда настоятельно рекомендуется, она может не всегда требоваться. Например, крытый внутренний дворик может не нуждаться в подкладке. Если ваш внутренний дворик имеет архитектуру с открытыми балками и спроектирован так, чтобы панели были прикреплены непосредственно к балкам без обшивки, то никакой подкладочный слой не требуется.
Также, если вы выполняете замену кровли и устанавливаете металлические кровельные панели на кровлю из асфальтовой черепицы, вам не нужно использовать подложку, так как у асфальтовой кровли уже есть подложка.Имейте в виду, что подстилка может быть в плохом состоянии. Несмотря на то, что видна только асфальтовая черепица, это не означает, что под существующей черепицей нет проблем. Чтобы избежать проблем в будущем, следует сначала осмотреть старую крышу, чтобы увидеть, следует ли ее снимать, прежде чем устанавливать новую металлическую крышу.
Почему следует использовать подкладку для крыши
Хотя это не всегда считается необходимым, подкладка — невероятно важный компонент металлической кровельной системы, который оказывает большое влияние на ее долговечность.
Подкровельный слой будет:
Защищать от проникновения влаги через крышу, что может привести к утечкам.
Добавьте дополнительную изоляцию в свой дом, чтобы в нем не сквозило сквозняк.
Поглощает шум от дождя или других элементов на крыше.
Убедитесь, что уложенный рубероид выглядит однородным и ровным.
Сохраните гарантию на кровлю, если применимо.
Типы подкровельного покрытия для металлической кровли
Использование правильных материалов для установки металлической кровли жизненно важно для ее долговечности.Выбор правильной подложки для вашей крыши может вызвать затруднения, поэтому мы упростили процесс, описав различные типы подложки в статьях ниже.
Какую кровельную подкладку мне использовать? (Войлок против синтетического)
Типы металлических кровельных покрытий

РАЗЛИЧНЫЕ ТИПЫ МЕТАЛЛИЧЕСКОЙ КРОВЛИ И ГДЕ ДОЛЖНА ИСПОЛЬЗОВАТЬСЯ КАЖДАЯ ПАНЕЛЬ
Узнайте, какой тип металлической кровли подходит для вашего следующего проекта
Разобраться в металлической кровле бывает непросто, потому что это очень обширная тема.Металлическая кровля используется в жилых, коммерческих и промышленных помещениях с различными профилями и толщинами металла для каждого применения. В этом блоге мы рассмотрим 6 типов устанавливаемых металлических крыш, чтобы вы могли узнать, какой тип металлической крыши подходит для вашего следующего проекта.
Вот 6 наиболее распространенных типов металлических крыш устанавливаемых в 2020 году Для начала разделим типы металлической кровли на две основные категории: открытый крепеж и скрытый крепеж .Открытые панели креплений прикрепляют к дому или зданию, ввинчивая винт прямо через поверхность металлической кровли в деревянную или металлическую обшивку внизу. Скрытый крепеж — это способ монтажа фальцевой металлической кровли. В фальцевой кровле со скрытым креплением металл крепится к зданию с помощью зажима, который находится под металлом. В этом виде металлической кровли шурупов не видно.
Двумя наиболее распространенными типами открытой металлической кровли и, вероятно, наиболее продаваемой металлической кровлей в Соединенных Штатах являются гофрированная металлическая кровля калибра 29 для использования в сельском хозяйстве / жилом секторе, а также панель R или панель PBR, как ее называют для коммерческого использования. кровельные работы, особенно на сборных стальных зданиях.
Гофрированную металлическую крышу 29-го калибра часто называют металлической сарайской или металлической стойкой. Это очень распространенный тип металлического винта, который легко установить и его легко купить на большинстве лесных складов. Он может простираться на 2’6 дюйма над открытой деревянной обшивкой, что делает его отличной металлической кровлей для зданий с каркасом столбов. И хотя мы не рекомендуем этот тип металлической кровли для домов, он обычно устанавливается в жилых домах.
R-panel — это панель с открытыми крепежными элементами, наиболее часто используемая в коммерческих и промышленных кровлях.R-панель изготовлена из металла калибра 26 и может охватывать открытые прогоны 5 футов в центре, как в стальных зданиях. И именно здесь мы чаще всего видим R-панель, используемую на доинженерных стальных зданиях.
Открытые скрепляемые металлические кровельные панели очень распространены, потому что их относительно дешево купить и легко установить кровельные подрядчики. Однако от того, что вы сэкономите в цене, вы можете отказаться в качестве, так как скрытые скрепленные панели или металлическая кровля со стоячим фальцем при правильной установке прослужат намного дольше, чем металлическая кровля с открытыми креплениями.
Следующие два типа металлических крыш, которые мы обсудим, — это металлическая кровля со скрытым креплением или со стоячим фальцем. Обе панели считаются защелкивающимися замками из-за того, как металлические части соединяются вместе.
Плавник для гвоздей 26 калибра — это металлическая кровля с защелкивающимся замком, которая является хорошей модернизацией гофрированного металлического винта. Для этой панели необходим настил из цельного дерева, и она отлично подходит для кровли жилых домов. Эта панель считается стоячим швом, но в ней не используется зажим, а на стороне металла используется предварительно пробитый гвоздь.Предварительно пробитые прорези — это место, где панель крепится к деревянному настилу.
Замок с защелкой 1-3 / 4 ”также представляет собой стоячий фальц, но эта панель обычно устанавливается как на жилых, так и на коммерческих кровлях. Замок с защелкой 1–3 / 4 дюйма использует систему зажимов в качестве метода крепления, и этот металлический кровельный профиль прошел все испытания и был проведен расчет подъемной силы, что позволяет архитекторам легко определять проекты. Неподвижный шов с защелкивающимся замком является хорошим выбором для металлических кровельных панелей, но ни одна из них не может быть установлена над открытыми прогонами, и для работы металлической кровли с защелкивающимся замком требуется как минимум шаг 3 на 12.Металлическая кровельная панель с механическим швом может использоваться для изготовления металлических кровель с низким уклоном и перекрытия открытых прогонов.
Металлические кровельные панели с механическим швом
Наконец, давайте рассмотрим несколько типов металлических кровельных панелей с механическим швом.
Металлическая кровельная панель с механическим швом — это тип металлической кровли, которую необходимо загибать или складывать вместе после укладки металлической кровли. Каждая панель обжимается, образуя водонепроницаемый шов между металлическими кровельными листами.Основным преимуществом этого типа металлической кровли является его способность использоваться в приложениях с низким уклоном, таких как стальные здания, или на других типах конструкций, где уклон кровли составляет менее 3/12. Обычные металлические кровельные профили с механическим швом включают механические панели 2 дюйма, 138T, 238T и трапециевидные панели. Эти металлические кровельные панели чаще всего встречаются на стальных зданиях коммерческих или промышленных предприятий.
Как вы, возможно, уже знаете, существует множество различных типов металлических крыш, каждая из которых имеет свое применение и применение.Это действительно то, где преформы металлической кровли, когда правильный тип металлической крыши используется в правильном кровельном применении.
Mountain Ridge® — Кровля для жилых помещений
Высокопрофильный вальмовый и конек Mountain Ridge® — идеальный завершающий штрих для вашей крыши с смешанным цветом и высокопрофильным дизайном. Разница заметна … при смешивании.
Смешанный цвет создает единый вид с полевой черепицей вместо «полосатого» вида.
Закругленные края придают солидный законченный вид.
Mountain Ridge отвечает требованиям к аксессуарам для бедер и коньков системы CertainTeed Integrity Roof System®, которая состоит из подкладок, черепицы, вспомогательных материалов и вентиляции, работающих вместе. Кровельная система Integrity Roof System предназначена для обеспечения оптимальной производительности независимо от погодных условий.
О компании CertainTeed Roofing Technologies
В результате нашей приверженности совершенствованию продукции и совершенствованию производства мы разработали множество ценных технологий, которые помогают подрядчикам и домовладельцам строить более качественные, безопасные и удобные дома.В этом продукте CertainTeed используются следующие кровельные технологии:
Streak Технология Fighter ® обеспечивает надежную и долгосрочную защиту от неприглядных черных полос, вызванных образованием водорослей. Благодаря поверхностным гранулам с добавлением меди, которые обладают естественными свойствами против водорослей, StreakFighter предотвращает попадание водорослей на черепицу, помогая крышам сохранять свою красоту и цвет. Учить больше.
Certa Seal — это высококачественный клей, изготовленный из запатентованной смеси асфальта и полимеров, который склеивает черепицу вместе на крыше для защиты от подъема ветра, сдувания черепицы и проникновения влаги.В отличие от более твердых герметиков, которые со временем могут высыхать и трескаться, он разработан, чтобы оставаться податливым и выдерживать небольшие структурные сдвиги, вызванные годами температурных и погодных изменений. Учить больше.
Solaris ® Cool Roof — это экологичное решение, обеспечивающее энергосбережение для наших самых популярных брендов черепицы. Благодаря специальной смеси поверхности гранул, которая может отражать до 44 процентов солнечного тепла, они помогают снизить температуру крыши и теплопередачу в жилые помещения, уменьшая нагрузку на систему кондиционирования воздуха и снижая затраты на электроэнергию.Учить больше.
Детали конструкции кровельной мембраны

Быстрые ссылки:
/ tr
Категории:
Сборочные иллюстрации
• Чертежи поперечного сечения системы крыши
Проект / компоновка ветрового подъема системы
• Схема ветрового подъема
Изоляционные приспособления
• Детали механически прикрепленной или приклеенной изоляции
Легкий изоляционный бетон
• Различные детали в случае Легкие изолированные бетонные конструкции
Макеты листов
• Детали положения прикрепления
Состояние стен
• Облицовки и детали примыкания к стенам
Состояние кромок
• Детали окладов и фасций по краям
Проходы
• Детали прокладки кровли
Гидравлическая гидроизоляция Forti-Lock ™
• Детали системы гидроизоляции из ПММА с нанесением жидкости
Расширительные соединения и стяжки
• Чертежи деталей соединений
Разное
• Дорожки, листы основания, тройники, молниезащита, снегозадержатель
Крепления U-Anchor ™ на крыше
• Детали установки U-Anchor ™
Кровельные системы с индукционной сваркой
• FTR -IW isoweld ^® Детали для индукционной сварки
FiberTite Blue-Roof ™
• Детали временной защиты крыши
Имитация металлической кровли (ребро)
• Поперечное сечение и компоновка
FiberTite Hybrid ™
• Многослойные поперечные сечения и мигающие детали для гибрида Кровельные системы
FiberTite GREEN Roof
• Фибертитовая растительная кровельная система Детали
Сборочные иллюстрации
Название чертежа (№ чертежа) Скачать
Поперечное сечение композитной кровельной системы — система с механическим креплением (FTR-DMFS1) PDF | DWG
Поперечное сечение системы бетонной крыши — система с механическим креплением (FTR-DMFS1a) PDF | DWG
Поперечное сечение деревянной палубной кровельной системы — система с механическим креплением (FTR-DMFS1b) PDF | DWG
Поперечное сечение композитной кровельной системы — приклеенная изоляция в асфальте (FTR-DAS1) PDF | DWG
Поперечное сечение композитной кровельной системы — приклеенная изоляция в клее FTR-601 (FTR-DAS2) PDF | DWG
Поперечное сечение композитной кровельной системы — с пароизоляцией (FTR-DAS2a) PDF | DWG
Поперечное сечение системы конической крыши — с накладкой (FTR-DAS2b) PDF | DWG
Поперечное сечение системы конической крыши — без накладки (FTR-DAS2c) PDF | DWG
Поперечное сечение композитной кровельной системы — изоляция с механическим креплением (FTR-DAS4) PDF | DWG
Поперечное сечение композитной кровельной системы — приклеенная изоляция в клее FTR-601 на стальном настиле (FTR-DAS10) PDF | DWG
Поперечное сечение кровельной системы — защитная плита с механическим креплением и приклеенная изоляция с пароизоляцией (FTR-DAS12SP) PDF | DWG
Поперечное сечение кровельной системы — изоляция с механическим креплением и приклеиванием с пароизоляцией (FTR-DAS13SP) PDF | DWG
Поперечное сечение кровельной системы — защитная плита с механическим креплением и приклеенная изоляция (FTR-DAS16SP) PDF | DWG
Поперечное сечение кровельной системы — защитная плита с механическим креплением и приклеенная изоляция с пароизоляцией (FTR-DAS17SP) PDF | DWG
Поперечное сечение кровельной системы — изоляция с механическим креплением и приклеиванием с пароизоляцией (FTR-DAS18SP) PDF | DWG
Поперечное сечение композитной кровельной системы — система с балластом (FTR-DBS1) PDF | DWG
Проект / компоновка ветрового подъемника системы
Название чертежа (№ чертежа) Скачать
Схема расположения зон ASCE 7-16 — наименьший горизонтальный размер больше 1.2 ч, но менее 2,4 ч (FTR-ASCE7a) PDF | DWG
Схемы зон ASCE 7-16 — наименьший горизонтальный размер больше 2,4 ч (FTR-ASCE7b) PDF | DWG
Схемы зон ASCE 7-16 — наименьший горизонтальный размер менее 1,2h и наибольший горизонтальный размер более 1,2h (FTR-ASCE7c) PDF | DWG
Схема расположения зон ASCE 7-16 — наибольший горизонтальный размер менее 1,2 ч (FTR-ASCE7d) PDF | DWG
Изоляция
Название чертежа (№ чертежа) Скачать
Приставка для предварительной изоляции для системы FiberTite® 1-90 с механическим креплением (FTR-DI1) PDF | DWG
Предварительное крепление — 3/8 дюймовая плита из экструдированного полистирола «разрезанная складка» (FTR-DI5) PDF | DWG
Адгезивная система — изоляция с механическим креплением, толщина 2 дюйма или больше (FTR-DI2) PDF | DWG
Адгезионная система — изоляция с механическим креплением, толщина менее 1.5 дюймов (FTR-DI3) PDF | DWG
Адгезионная система — изоляция с механическим креплением, толщина от 1,5 до 1,9 дюйма (FTR-DI4) PDF | DWG
Схема крепления изоляции / облицовки (FTR-DI6) PDF | DWG
FTR 601 Применение изоляционного клея (FTR-D601) PDF | DWG
Изоляция M / A и приклеенная мембрана класса 1-90 или ниже — поле, периметр и углы (FINS-90a) PDF | DWG
Изоляция и приклеенная полевая мембрана класса 1-90 M / A — с мембраной M / A по периметру и углам (FINS-90b) PDF | DWG
Легкий изоляционный бетон
Название чертежа (№ чертежа) Скачать
Бетонный настил с легким бетоном — поперечное сечение (FTR-LWC1) PDF | DWG
Рельефный компенсатор — легкий бетон (FTR-LWCEJ) PDF | DWG
Гидроизоляция водостока — легкий бетон (FTR-LWDF) PDF | DWG
Обшивка кромок — легкий бетон (FTR-LWE) PDF | DWG
Гидроизоляция труб на месте изготовления — легкий бетон (FTR-LWFPF) PDF | DWG
Накладка на кромку желоба — легкий бетон (FTR-LWGE) PDF | DWG
Гидроизоляция предварительно отлитых труб — легкий бетон (FTR-LWPP) PDF | DWG
Гидроизоляция парапета — легкий бетон (FTR-LWPW) PDF | DWG
Гидроизоляция с приподнятой кромкой — легкий бетон (FTR-LWRE) PDF | DWG
Металлический настил из легкого бетона — поперечное сечение (FTR-LWS1) PDF | DWG
Гидроизоляция водостока — легкий бетон (FTR-LWSD) PDF | DWG
Макеты листов
Название чертежа (№ чертежа) Скачать
Пластины и крепежные детали большой винной бутылки FTR — стиль и положение внахлестку (FTR-DLAPa) PDF | DWG
FTR Magnum Plus Пластины и крепежные детали Magnum — внахлест / размещение (FTR-DLAP4) PDF | DWG
Пластины и крепежные детали FTR Magnum-2S — внахлест / установка (FTR-DLAP3) PDF | DWG
Класс 1-75 или ниже — Общая схема периметра и углов (FGL-75) PDF | DWG
Класс 1-90 или выше — Общая схема периметра и углов (FGL-90) PDF | DWG
Навесное оборудование класса 1-90 — рулоны 74 дюйма с листами по периметру 37 дюймов (F74-RG90a) PDF | DWG
Приспособление класса 1-90 — рулоны 74 дюйма с полосой по периметру (F74-RG90b) PDF | DWG
Навесное оборудование класса 1–120 — рулоны 74 дюйма с листами по периметру 37 дюймов (F74-RG120a) PDF | DWG
Приставка класса 1–120 — рулоны 74 дюйма с полосой по периметру (F74-RG120b) PDF | DWG
Стандартные панели с выступами — приклад 74 дюйма (F74-SP1) PDF | DWG
Навесное оборудование класса 1-90 — рулоны 100 дюймов с роликами периметра 50 дюймов (F100-RG90a) PDF | DWG
Приспособление для класса 1-90 — 100-дюймовые рулоны с защитной полосой по периметру (F100-RG90b) PDF | DWG
Навесное оборудование класса 1-105 — рулоны 100 дюймов с роликами периметра 50 дюймов (F100-105a) PDF | DWG
Приспособление для класса 1-105 — 100-дюймовые рулоны с защитной полосой по периметру (F100-105b) PDF | DWG
Крепление системы крыши при переходе склона и изменении плоскости
(FTR-ST1) PDF | DWG
Крепление кровельной системы при переходе склона и изменении плоскости — альтернативный вариант перекрытия мембраны (FTR-ST2) PDF | DWG
Состояние стен
Название чертежа (№ чертежа) Скачать
Типичная «мембранная» обшивка стены — горизонтальная блокировка с пропиленной кромкой (FTR-DW1) PDF | DWG
Облицовка стены — (блокировка альтернативы 1) Т-образный ограничитель (FTR-DW1a) PDF | DWG
Обшивка стены — (блокировка альтернативы 2) Т-образный ограничитель (FTR-DW1b) PDF | DWG
Облицовка стены — (альтернативная блокировка) ограничитель основания плиты и крепежа (FTR-DW1c) PDF | DWG
Типичная металлическая облицовка для стен — горизонтальная блокировка с отрезной планкой (FTR-DW2) PDF | DWG
Типичная металлическая облицовка для стен (FTR-DW2i) PDF | DWG
Обшивка стен — альтернативное «базовое» крепление (FTR-DW3) PDF | DWG
Обшивка стен — Альтернативное «базовое» крепление — Стандартная гарантия от ветра (FTR-DW3a) PDF | DWG
Обшивка стен — альтернативные клеммы (FTR-DW4) PDF | DWG
Настенная планка — с металлической крышкой (FTR-DW5) PDF | DWG
Готовая колпачковая система FiberTite — коническая и неконическая (FTR-DW5a) PDF | DWG
Накладка на стену — несъемный колпачок (FTR-DW5b) PDF | DWG
Настенная планка — с металлической крышкой (FTR-DW5c) PDF | DWG
Настенная планка — с металлической заглушкой (FTR-DW5d) PDF | DWG
Альтернативный колпачок / мигание (FTR-DW6) PDF | DWG
Настенная планка / промежуточное крепление (FTR-DW7) PDF | DWG
Граничные условия
Название чертежа (№ чертежа) Скачать
Типичная кромочная планка (FTR-DE1) PDF | DWG
Металлический оклад из двух частей заводского изготовления (FTR-DE2) PDF | DWG
Гидроизоляция желоба (FTR-DE3) PDF | DWG
FiberTite в системе фасции — стандартная кромка фасции (FTR-DE4 PDF | DWG
FiberTite в системе фасции — большая кромка фасции (FTR-DE4a) PDF | DWG
FiberTite в системе фасции — приподнятый скошенный край (FTR-DE5) PDF | DWG
Гидроизоляция «гравийной остановки» из металла FiberClad — система (и) балластной кровли (FTR-DE6) PDF | DWG
Гидроизоляция желоба — система (и) балластной кровли (FTR-DE7) PDF | DWG
Архитектурная металлическая фасция с металлической планкой FiberClad (FTR-DE8) PDF | DWG
Фассовая система FiberTite 200 — приподнятая кромка шипа (FTR-DE8a) PDF | DWG
Проникновения
Название чертежа (№ чертежа) Скачать
Типичный деревянный бордюр или световой лючок (FTR-DP1) PDF | DWG
Типичный деревянный бордюр или световой лючок (изометрический вид) (FTR-DP1i) PDF | DWG
Обычная деревянная или оконная планка бордюра — (альтернативная блокировка) Т-образный ограничитель (FTR-DP1a) PDF | DWG
Обычная деревянная или оконная планка бордюра — (альтернативная блокировка) Т-образный ограничитель (изометрический вид) (FTR-DP1ai) PDF | DWG
Деревянный бордюр или световой лючок — (альтернативная блокировка) Т-образный ограничитель (FTR-DP1b) PDF | DWG
Деревянный бордюр или световой лючок — (альтернативная блокировка) Т-образный ограничитель (изометрический вид) (FTR-DP1bi) PDF | DWG
Металлический бордюр с Т-образным ограничителем (FTR-Dp1c) PDF | DWG
Металлический бордюр с ограничителем большой винной бутылки (FTR-Dp1d) PDF | DWG
Изолированный бордюр или пожарный люк (FTR-DP2) PDF | DWG
Изолированный бордюр / пожарный люк — металлический счетчик мигания (FTR-DP2a) PDF | DWG
Люк доступа в крышу с опорной штангой (FTR-DP2b) PDF | DWG
Гидроизоляция предварительно отлитых труб (FTR-DP3) PDF | DWG
Профнастил для предварительно формованной трубы (вид в изометрии) (FTR-DP3i) PDF | DWG
Гидроизоляция труб на месте изготовления (FTR-DP4) PDF | DWG
Гидроизоляция труб, изготовленная на месте (вид в изометрии) (FTR-DP4i) PDF | DWG
Накладка поддона (условия использования см. В технических характеристиках FTR) (FTR-DP5) PDF | DWG
Подшивка поддона (вид в изометрии) (условия использования см. В технических характеристиках FTR) (FTR-DP5i) PDF | DWG
Стойка на крыше (FTR-DP6) PDF | DWG
Обогреваемый оклад стеклопакета — с металлической манжетой (FTR-DP7) PDF | DWG
Обогреваемый оклад стопки — с металлической манжетой (изометрический вид) (FTR-DP7i) PDF | DWG
Гидроизоляция предварительно формованной трубы — альтернативное крепление основания (FTR-DP8) PDF | DWG
Гидроизоляция предварительно формованной трубы — альтернативное крепление основания (изометрический вид) (FTR-DP8i) PDF | DWG
Двутавровая балка, изготовленная на месте эксплуатации (изометрический вид) (FTR-DP9i) PDF | DWG
Гидроизоляционная труба квадратного сечения, изготовленная на месте (вид в изометрии) (FTR-DP10i) PDF | DWG
Изготовленный на месте квадратный угол железный оклад (изометрический вид) (FTR-DP11i) PDF | DWG
Предварительно формованная труба «Wrapid Flash» для проходки труб (FTR-DP12) PDF | DWG
Стандартная сливная планка (FTR-DD1) PDF | DWG
Типичный задел из шпателя (FTR-DD2) PDF | DWG
Типовая дренажная планка — с мембраной из нетканого материала (FTR-DD3) PDF | DWG
Типовая армированная дренажная планка (FTR-DD4) PDF | DWG
Дренажная планка с минимальным уклоном (FTR-DD5) PDF | DWG
Forti-Lock ™ Жидкая пробивка
Название чертежа (№ чертежа) Скачать
FTR Forti-Lock ™ Проникающая втулка из жидкого ПММА для нанесения жидкого материала (FTR-FL1) PDF | DWG
FTR Forti-Lock ™ Проникающая втулка двутавровой балки из ПММА с жидким нанесением (FTR-FL2) PDF | DWG
FTR Forti-Lock ™ Проникающая насадка с жидким ПММА с использованием жидкого ПММА (FTR-FL3) PDF | DWG
FTR Forti-Lock ™ PMMA «двутавровый» нетканый узор (FTR-FL4) PDF | DWG
Угловая опора FTR Forti-Lock ™ PMMA (FTR-FL5) PDF | DWG
Квадратная трубка / колонна с заглушкой, оконцованная с системой прошивки Forti-Lock ™ PMMA (FTR-FL6) PDF | DWG
(* Подробную информацию о продукте Forti-Lock ™ Liquid Flashing можно найти ЗДЕСЬ.)
Расширительные муфты и анкеры
Название чертежа (№ чертежа) Скачать
Низкопрофильный компенсатор (FTR-DX1) PDF | DWG
Поднятый компенсатор — блокировка по дереву (FTR-DX2) PDF | DWG
Поднятый компенсатор — поверх изоляции (FTR-DX2a) PDF | DWG
Поднятый компенсатор — над изоляцией (балластная система) (FTR-DX2b) PDF | DWG
Горизонтально-вертикальный компенсатор (FTR-DX3) PDF | DWG
Альтернативный горизонтальный компенсатор вертикального расширения (FTR-DX3a) PDF | DWG
Накладка «Привязка» — к существующей системе (ам) крыши (FTR-DT1) PDF | DWG
Металлический гидроизоляционный элемент FiberClad «Привязка» — к существующей системе (ам) крыши (FTR-DT2) PDF | DWG
Временная (1-2 года) «привязка» — к существующей системе (ам) крыши (FTR-DT3) PDF | DWG
Временное «ночное уплотнение» — для существующей системы (систем) крыши (FTR-DT4) PDF | DWG
Металлический гидроизоляционный элемент FiberClad «Привязка» — к кровельной системе (ам) из гонтовой черепицы (FTR-DT5) PDF | DWG
Мембранная планка «Привязка» — к кровельной системе (ам) из черепицы (FTR-DT6) PDF | DWG
Разное
Название чертежа (№ чертежа) Скачать
Защитная подушка FTR и материалы дорожек (FTR-DM1) PDF | DWG
Приставка для основного листа (FTR-DM2) PDF | DWG
Молниезащита — приклеенная основа + термосварные ленты (FTR-DM3) PDF | DWG
Молниезащита — приклеенная основа + приклеенные зажимы (FTR-DM3a) PDF | DWG
Кронштейн для молниеотвода — тип 1 (FTR-LRB1) PDF | DWG
Кронштейн для молниеотвода — тип 2 (FTR-LRB2) PDF | DWG
Кронштейн для молниеотвода — тип 3 (FTR-LRB3) PDF | DWG
Типовая крышка на Т-образных соединениях мембраны (Крышка Т-образного соединения) (FTR-TLAP) PDF | DWG
Snow Guard — Новое строительство (FTR-SGNC) PDF | DWG
Снежный щиток — дооснащение (FTR-SGRF) PDF | DWG
Крепления на крышу U-Anchor ™
Название чертежа (№ чертежа) Скачать
U1400-FTR с механическим креплением (FTR-U1400) PDF | DWG
Механически прикрепляемый U2400-FTR (FTR-U2400) PDF | DWG
U3400-FTR с механическим креплением (FTR-U3400) PDF | DWG
U3400S-FTR с механическим креплением (FTR-U3400S) PDF | DWG
(* FiberTite ^® U-Anchor ™ Подробную информацию о продукте можно найти ЗДЕСЬ.)
Системы FiberTite® с индукционной сваркой
Название чертежа (№ чертежа) Скачать
Пластина для индукционной сварки FTR и крепежная деталь FTR — правильная установка (FTR-IWS1) PDF | DWG
Методы присоединения индукционной сварки — класс 1-90 и 1-135 (FTR-IWIA1) PDF | DWG
Поле индукционной сварки, периметр и угол — обозначения приспособлений (FTR-IWIA2) PDF | DWG
Поперечное сечение композитной крыши — система индукционной сварки (FTR-IWMF1) PDF | DWG
Система индукционной сварки с механическим креплением — модернизация металла (FTR-IWMR1) PDF | DWG
Приставка для индукционной сварки — схема модернизации металла (FTR-IWMR3) PDF | DWG
Насадка для изоляции — для модернизации металла (FTR-MR2) PDF | DWG
FiberTite® Blue Roof ™
Название чертежа (№ чертежа) Скачать
FTR Blue Roof Temporary Roof (горизонтальные сварные швы) (FTR-TR1) PDF
FTR Blue Roof Temporary Roof (Горизонтальные ленточные перехлесты) (FTR-TR2) PDF
FTR Blue Roof Temporary Roof (Горизонтальные ленточные перехлесты) (FTR-TR3) PDF
FTR Синяя крыша Временная крыша (вертикальные поверхности) (FTR-TR4) PDF
FTR Синяя крыша Временная крыша (край крыши) (FTR-TR5) PDF
FTR Синяя крыша Временная крыша (проход трубы) (FTR-TR6) PDF
Временная крыша с синей крышей FTR (окончание основания у проходов / стен) (FTR-TR7) PDF
FTR Blue Roof Temporary Roof (Горизонтальные клейкие ленты) (FTR-TR8) PDF
FTR Blue Roof Temporary Roof (Горизонтальные ленточные перехлесты) (FTR-TR9) PDF
FTR Blue Roof Temporary Roof (горизонтальные сварные швы) (FTR-TR10) PDF
FTR Синяя крыша Временная крыша (край крыши) (FTR-TR11) PDF
FTR Синяя крыша временная крыша (окончание основания у проходов / стен) (FTR-TR12) PDF
(* FiberTite ^® Blue-Roof ™ Подробную информацию о продукте можно найти ЗДЕСЬ.)
Искусственная металлическая кровля
Название чертежа (№ чертежа) Скачать
Поперечное сечение композитной крыши — имитация металлического кровельного профиля (FTR-SMRP) PDF | DWG
Гидроизоляция гребня и впадины — имитация металлического кровельного профиля (FTR-SMRP1) PDF | DWG
Соединение имитированного металлического профиля ребра — имитация профиля металлического ребра (FTR-SMRP2) PDF | DWG
FiberTite® Hybrid ™
Название чертежа (№ чертежа) Скачать
Поперечное сечение многослойной кровельной системы — приклеенная изоляция в асфальте (FTR-DAS1MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — приклеенная изоляция на клее FTR-601 с основанием SBS (FTR-DAS2MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — приклеенная изоляция в клее FTR-601 (FTR-DAS3MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — приклеенная мембрана и изоляция в асфальте — с приклеенной облицовкой из асфальта (FTR-DAS4MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — приклеенная мембрана и изоляция в асфальте с основанием SBS (FTR-DAS5MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — приклеенная мембрана и изоляция в клее FTR-601 с основанием SBS (FTR-DAS6MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — приклеенная мембрана и изоляция в клее FTR-601 (FTR-DAS7MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — приклеенная мембрана и изоляция в асфальте (FTR-DAS8MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — изоляция с механическим креплением (FTR-DAS9MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — защитная плита с механическим креплением и приклеенная изоляция с пароизоляцией (FTR-DAS10MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — изоляция с механическим креплением и приклеиванием с пароизоляцией (FTR-DAS11MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — защитная плита с механическим креплением и приклеенная изоляция (FTR-DAS14MP) PDF | DWG
Поперечное сечение многослойной кровельной системы — изоляция с механическим креплением и приклеиванием (FTR-DAS15MP) PDF | DWG
Типовая гидроизоляция многослойной трубы (FTR-DP3MP) PDF | DWG
Типичный многослойный шпатель (FTR-DD2MP) PDF | DWG
Типовая оконечность многослойного бордюра — ограничитель с Т-образной балкой (FTR-DCB1MP) PDF | DWG
Типовая оконечность основания многослойной стены — Т-образный ограничитель (FTR-DWB1MP) PDF | DWG
Типовая оконечность основания многослойной стены — Т-образный ограничитель (для FTR Fleeceback) (FTR-DWB2MP) PDF | DWG
Типовая многослойная дренажная планка (FTR-DD3MP) PDF | DWG
Типовая многослойная гидроизоляция труб, изготовленная на месте (FTR-DP4MP) PDF | DWG
FiberTite® Зеленый
Название чертежа (№ чертежа) Скачать
Зеленая растительная кровля FiberTite — балластная порода на сливе с кромкообрезным станком (FTG-DAED1) PDF | DWG
Зеленая растительная кровля FiberTite — 4.5-дюймовый кромкообрезной станок для многослойного алюминия (FTG-DAEM1) PDF | DWG
Зеленая растительная кровля FiberTite — Балласт у стены с кромкообрезным станком (FTG-DAEW1) PDF | DWG
Зеленая растительная кровля FiberTite — Обширная многослойная система (FTG-DEML1) PDF | DWG
Зеленая растительная кровля FiberTite — Стандартная многослойная система (FTG-DSML1) PDF | DWG
Зеленая растительная кровля FiberTite — Стандартная многослойная система с векторной сеткой (FTG-DSML2) PDF | DWG
Зеленая растительная кровля FiberTite — система поддонов FTGVRS с балластной скалой при проникновении (FTG-DTBP1) PDF | DWG
Зеленая растительная кровля FiberTite — система поддонов FTGVRS с балластной площадкой для камней (FTG-DTBW1) PDF | DWG
Зеленая растительная кровля FiberTite — Система лотков FTGVRS с дорожкой для бетоноукладчика (FTG-DTPW1) PDF | DWG
Зеленая растительная крыша FiberTite — Типовая система лотков FTGVRS (FTG-DTRAY1) PDF | DWG
Зеленая растительная крыша FiberTite — типичное соединение лотка FTGVRS (FTG-DTRAY3) PDF | DWG
Зеленая растительная крыша FiberTite — типовая компоновка лотка FTGVRS (балласт) (FTG-DTRAY-A) PDF | DWG
Зеленая растительная кровля FiberTite — типовая схема лотков FTGVRS (асфальтоукладчики) (FTG-DTRAY-B) PDF | DWG
Зеленая растительная кровельная система FiberTite — металлические кромочные профили и профили для обшивки стен (FTG-DTREFL1) PDF | DWG
Зеленая растительная кровля FiberTite — Схема ирригационной системы — Трубки (FTG-DTRIR1) PDF | DWG
Зеленая растительная кровля FiberTite — Схема ирригационной системы — Органы управления (FTG-DTRIR2) PDF | DWG
Зеленая растительная кровля FiberTite — подключение ирригации к лотку (FTG-DTRIR3) PDF | DWG
Зеленая растительная кровля FiberTite — Коробка значений для орошения (FTG-DTRIR4) PDF | DWG
Зеленая растительная кровля FiberTite — Жатка для орошения (FTG-DTRIR5) PDF | DWG
Зеленая растительная кровля FiberTite — система лотков у стены (FTG-DTRW1) PDF | DWG
Зеленая растительная кровля FiberTite — система лотков с балластом у стены (FTG-DTRW2) PDF | DWG
Зеленая растительная кровля FiberTite — Балласт на сливе с поддоном FTVGRS (FTG-DTSD1) PDF | DWG
Зеленая растительная кровля FiberTite — балластная скала у концевой заделки стены с сеткой векторной картографии (FTG-DVMW1) PDF | DWG
Зеленая растительная кровля FiberTite — оконцовка стены с векторной сеткой (FTG-DVMW2) PDF | DWG
.

Устройство кровли из профлиста по деревянной обрешетке

Устройство обрешетки

Крепление листов к обрешетке

Паро и гидроизоляция кровли

Дополнительные материалы для кровли

Особенности монтажа

Устройство крыши из профнастила (профлиста): схема, технология

Область применения

Конструкция крыши

Монтаж покрытия

Устройство кровли из профлиста по деревянной обрешетке, правила крепления и другие особенности

Конструкция профнастиловые кровли

Контробрешётка

Видео: обрешётка под профильный лист

Гидрозащита

Рулонная гидрозащита

Мастика для изолирования кровель

Плёночные материалы для изоляции

Галерея фотографий: плёночные материалы для гидроизоляции

Диффузионные материалы

Материалы для пароизоляции

Тепловая изоляция кровли

Видео: утепление кровли с наклонной поверхностью

Профнастил

Крепление профилированных листов

Видео: монтаж профнастиловые кровли

Обрешетка кровли из профнастила — как сделать обрешетку под профнастил

Расчет обрешетки

Таблица зависимости типа обрешетки от марки профнастила и его толщины

Монтаж обрешетки под профнастил

Как сделать обрешетку под профнастил по старой кровле

Обрешетка односкатной крыши под профнастил и ее особенности

Добавить комментарий

как покрыть своими руками, монтаж кровли, устройство, как сделать покрытие

Основные правила организации и технологии работ

Как покрыть крышу своими руками

Основы технологии монтажа профлистов на деревянную обрешетку

Калькулятор расчета угла наклона крыши

Выбор угла наклона для односкатной кровли из профнастила

Достоинства и недостатки профлистов

Цены на профнастил

Проектирование вентиляции

Правила техники безопасности

Цены на пояс страховочный от различных производителей

Что важно знать при монтаже крыши из профнастила

Общие требования к качеству покрытия крыши профлистами

Шаг обрешетки для кровли из профнастила

Шаг обрешетки

Технология монтажа профнастила на крышу деревянного дома

Подготовка инструментов и материала к монтажу кровли

Техника безопасности при работах

Технология укладки профилированных листов

Правильное крепление листов профнастила

Устройство кровли из профлиста на деревянной обрешетке: инструкция, технология

Перед работой

Рекомендации специалиста

Разновидности березы

Классификация проволоки

Рекомендации по выбору каркасной системы

Особый футляр

Крепежные детали

Технология установки каркасной системы на ферму крыши

Нюансы работ

Монтаж профнастила

Стоимость

(32/1000) — ПВХ с пластизольным покрытием

Почему выбирают эти кровельные листы коробчатого профиля с покрытием из ПВХ?

Есть еще вопросы об этих кровельных листах коробчатого профиля с покрытием?

Сколько шурупов мне нужно для металлической кровли? Рекомендации по выкройке и размещению винтов

⅞ ”Винт с гофрированным покрытием для металлической кровли

⅞ ”Расположение винта из гофрированного картона для стеновых панелей

Накладка для гофрированного металла

Нужна ли подкладка для металлической кровли?

Металлическое кровельное покрытие

Подкровельный слой обеспечивает дополнительную изоляцию

Подкровельный слой — шумоизоляция

Подкровельный слой обеспечивает ровную поверхность для кровли

Для соответствия нормам сборки вам нужен подкладочный слой крыши

Подкровельное покрытие для дополнительной защиты

Когда вам нужна кровельная подкладка
