Плёночный тёплый пол под ламинат

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы — плёночный тёплый пол под ламинат.

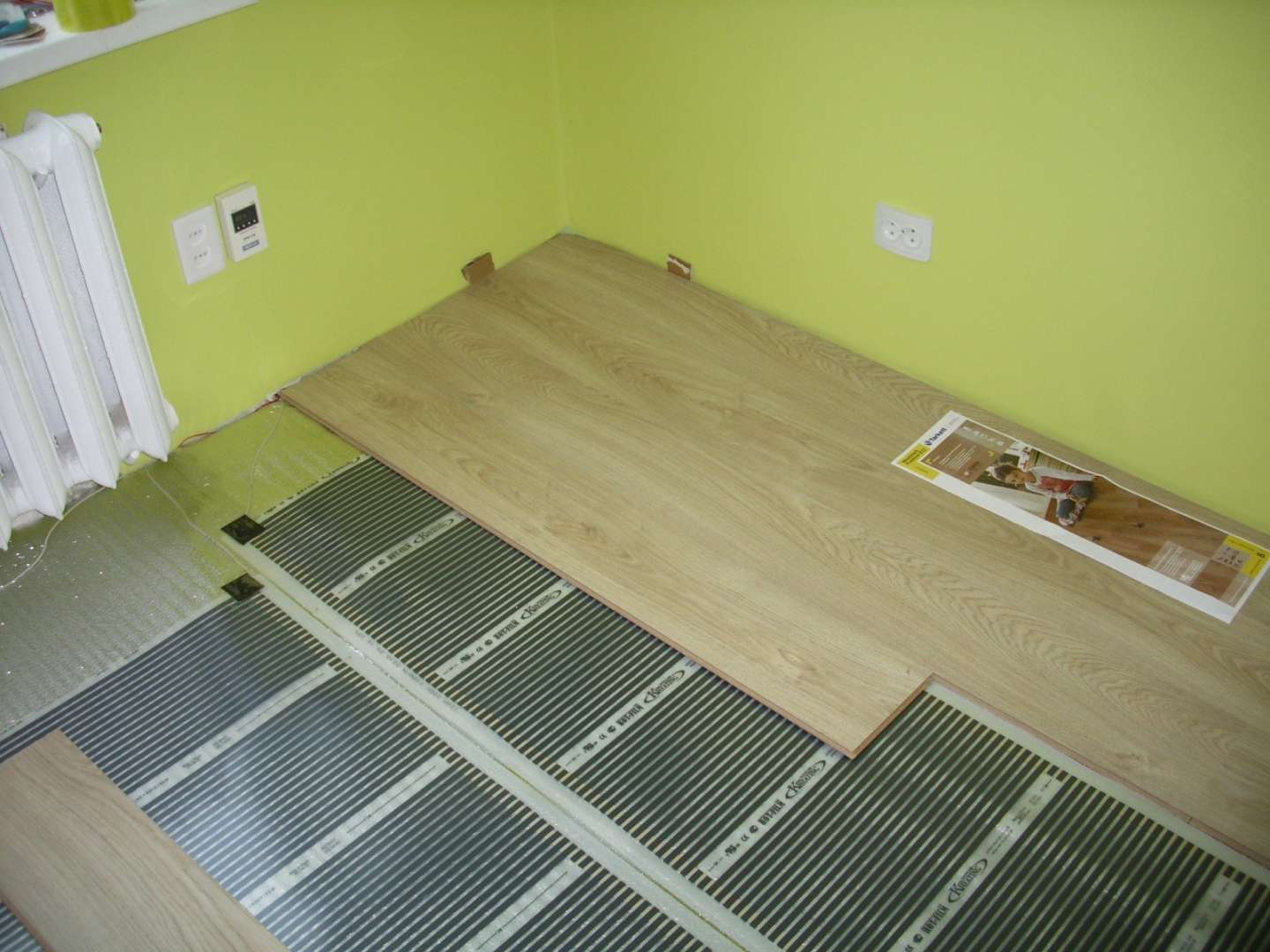

Плёночный тёплый пол под ламинат

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Содержание статьи

Инфракрасный теплый пол – принцип работы и основные достоинства

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.   Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

  • Общая толщина пленки — всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
  • Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» — иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
  • В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
  • Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
  • Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня. Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» — можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
  • Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

Стандартный комплект пленочного инфракрасного пола

  • Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
  • Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
  •  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
  • Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

  • Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
  • По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250-300 мм.

Пленочные элементы выгоднее располагать вдоль помещения — меньше будет контактных соединений

  • Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
  • Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

Резка пленки допускается только по специально обозначенным линиям

  • Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
  • Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» — в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

  • В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
  • Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.  Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
  • Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и «ноль» заведены с одной стороны пленочного элемента

  • При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

  • Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
  • Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Подготовка поверхности для монтажа инфракрасного пола

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

  • Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
  • Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

Укладка фольгированной подложки

  • Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

  • Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
  • После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Изолирование мест разреза токопроводящих шин

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

  • Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

Термодатчик должен устанавливаться по центру излучающей полоски

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

  • Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Клеммы — клипсы должны быть в комплекте пола

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Установка клеммы клипсового типа

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

Могут использоваться и другие клеммные соединения или даже пайка контактов

  • Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Обжим клеммы со вставленным проводом

  • Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
  • Далее, следует очень тщательная изоляция все контактных групп.

Клемма полностью установлена — требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

Порядок изолирования клеммных узлов

  • После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Подключение к терморегулятору и особенности пуска системы обогрева
  • По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент- если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

Подключение кабелей к клеммам терморегулятора

  • Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

Так может выглядеть установленный на стену терморегулятор

  • После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
  • Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм — она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150-200 мм, и образовавшиеся нахлесты герметизируются скотчем.

При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

  • Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый пол под ламинат не требует заливки бетонной стяжки. После монтажа высота пола остается на прежнем уровне. Система не создает дополнительной нагрузки на перекрытия. Риск короткого замыкания исключен, когда элементы подсоединены по правилам.

Этапы монтажа инфракрасного пола

Пленочный теплый пол под ламинат можно уложить самостоятельно. В комплекте поставки есть все для монтажа: нагревательные элементы, клеммы, терморегуляторы и термодатчики, кабели и лента для изоляции.

Разработка схемы

До начала монтажа вы должны представлять планировку комнаты. Нельзя размещать мебель над нагревательными элементами. Это приводит к нарушению терморегуляции комнаты, перегреву инфракрасной пленки.

  • Нагревательные элементы должны покрывать 60-70% площади пола.
  • Нельзя размещать элементы ближе 20-30 см к стенам и батареям.
  • Раскатывайте рулоны параллельно длинной стене комнаты.
  • Расстояние между листами должно быть равно 0,5 см.
  • Провода не должны перекручиваться и пересекаться.

Терморегулятор должен находиться на высоте более 50 см от пола. Ведущие к полу провода можно спрятать в штробы или настенный кабель-канал. Установите термодатчик на расстоянии 50 см от стены. Желательно расположить его в прохладной зоне комнаты.

Подготовка поверхности

Укладывать инфракрасный пол под ламинат можно только на чистую и ровную поверхность. Если поверхность неровная, потребуется стяжка и грунтовка. Но если пол ровный, можно обойтись без стяжки и сразу приступить к укладке. До начала работы нужно сделать тщательную уборку, очистить пол от пыли и мусора.

Застелите пол фольгированной подложкой. Она будет отражать инфракрасные лучи и направлять вверх. Листы укладывается вплотную друг к другу и крепятся скотчем. В листах нужно подготовить пазы для монтажа элементов электроцепи.

Монтаж излучателей

Пленочные теплые полы под ламинат укладываются блестящей стороной вниз. Пленка крепится к подложке обычным скотчем. Неиспользуемые разрезы изолируются битумной лентой. Поместите ее с двух сторон разреза и зажмите. Термодатчик устанавливается по центру излучающей полосы и крепится битумной лентой.

Коммутация элементов

Для подключения используются клеммы-клипсы или клеммы-заклепки. Разместите части клеммы с двух сторон шины. Уложите кабель в подготовленный паз. Зачистите концы кабеля от изоляции на 1 см, поместите их внутрь клеммы. Надежно зафиксируйте ее плоскогубцами. Заизолируйте место соединения. Повторите для каждого из элементов.

Установка терморегулятора

Укладка пленочного теплого пола под ламинат почти завершена. Осталось подключить систему к терморегулятору. Внимательно изучите схему, подключите фазу и ноль по инструкции. Уберите провода в канал, закрепите терморегулятор на поверхности стены. Проверьте соединения и проведите пробный запуск системы.

Плюсы и минусы инфракрасного пола

Укладка инфракрасного теплого пола под ламинат позволяет наладить теплообмен в помещении. В комнатах с радиаторным отоплением теплый воздух поднимается наверх. Напольное покрытие остается холодным, а из-за циркуляции воздуха появляются сквозняки. После монтажа системы прогрев комнаты становится равномерным.

Инфракрасное излучение не пересушивает воздух. Теплый пол не выделяет вредных веществ, он безопасен для детей и аллергиков. Можно подключить пол к системе «Умный дом» и управлять его работой дистанционно. После подачи электричества покрытие быстро нагревается до нужной температуры.

Цена инфракрасного теплого пола под ламинат начинается от 200 гривен за квадратный метр. Чтобы максимально уменьшить расход электроэнергии, выбирайте полы с высоким КПД (от 90%) и устанавливайте программируемый терморегулятор.

Рекомендации по монтажу

  • Сделайте выделенную линию питания для монтажа пола. Встановіть автомат, защитное устройство и УЗО.
  • Ламинат не должен нагреваться выше 40°С, иначе он будет деформироваться. Для укладки выбирайте пол с мощностью 150 Вт/кв. м.
  • Перед укладкой ламината накройте элементы полиэтиленовой пленкой, чтобы защитить их от влаги.
    Подойдет пленка с толщиной 200 микрон.
  • Некоторые виды покрытия не выдерживают нагрева. Выбирайте ламинат, совместимый с нагревательными системами.

Подведем итоги

Монтаж инфракрасного теплого пола под ламинат улучшает микроклимат в комнате. Укладку покрытия можно провести самостоятельно. Не торопитесь и действуйте по инструкции, чтобы правильно уложить и подключить инфракрасный пол.



Инфракрасный теплый пол своими руками: укладка и подключение

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч. , а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

б) Вставить клемму между слоями полимерной плёнки.

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

4. Закрепить провода в клеммах в соответствии со схемой подключения.

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

6. Изолировать противоположные концы медной шины изоляционной лентой.

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

8. Проверить работоспособность путём подключения к сети.

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • — Материалы, необходимые для монтажа теплого пола Hot-Film.
  • — Плитка и материалы для укладки плитки.
  • — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • — Устанавливать пленку рядом с нагревательными приборами
  • — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • — Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • — Изгибать пленку на 90
  • — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Инфракрасный пленочный теплый пол под ламинат, паркет монтаж установка

Инфракрасный пленочный теплый пол, в отличие от отопительных аналогов, является наиболее подходящим материалом для укладки под легкие покрытия — ламинат, паркет, линолеум и ковролин.

Это обусловлено равномерным нагревом карбоновой пленки, которая всей своей поверхностью равномерно излучает инфракрасные лучи дальнего спектра. Еще одно важное преимущество перед кабельными теплыми полами и другими системами отопления — это быстрый и легкий монтаж, с которым справится практически каждый. Также нельзя не отметить, что воздействие инфракрасного излучения полностью безвредное для организма человека. По ощущениям оно похоже на солнечное тепло.

Необходимые материалы для укладки пленочного пола под деревянные и легкие покрытия

Материалы, которые можно приобрести у нас:
  • Пленка нагревательная карбоновая (инфракрасный пленочный обогреватель — ИПО).
  • Соединительные клипсы (один коммутационный комплект включает 2 клипсы).
  • Скотч на битумной основе 25 см (разрежьте на 6 кусков согласно инструкции).
  • Терморегуляторы необходимой мощности с датчиком температуры.
Материалы, которые необходимо приобрести самостоятельно:
  • Электрический провод, по схеме монтажа и с учетом максимальной нагрузки (медь, мин. сечением 1,5 мм2).
  • Теплоизоляционный материал под нагреватель*
  • Полиэтиленовая пленка толщиной от 0,1 мм (гидроизоляция).
  • В некоторых случаях при больших мощностях могут понадобиться приобрести контакторы.
Необходимые инструменты:

Отвертка, пассатижи (или спец. инструмент для обжатия контактов), кусачки, электрический тестер, монтажный нож, ножницы, молоток и др.

* В качестве изоляционного материала можно применять:
  • Универсальные утеплители для всех видов покрытий: пенополистирол экструдированный, техническая пробка, жидкая композитная система типа «Тезолат», «Керамоизол», «Корунд».
  • Для легких покрытий (ламинат, линолеум): пенополиэтилен или Изолон ламинированный.
  • Любой другой теплоизолятор, который может быть использован вместе с системами обогрева пола. ЗАПРЕЩАЕТСЯ!!! использование теплоизоляционных материалов с металлическим покрытием (алюминиевой фольгой).

Ограничение температуры деревянного пола

Комфортная температура на поверхности деревянного пола равна примерно 25-26°С. Производители деревянных покрытий ограничивают максимальную температуру поверхности пола на уровне 27°С. Так как датчик устанавливается под поверхностью, а не на ней, то в терморегуляторе рекомендуется устанавливать следующие ограничения:

ПокрытиеТолщина, ммОграничение темп., макс. °С
Мягкое дерево, например сосна (0,12 Вт/м*К) 7 32
15 35
20 40
Твердое дерево, например дуб (0,17 Вт/м*К)  7 31
15 34
20 38

Для помещений с плохой термоизоляцией пола интересен вопрос достижения в принципе комфортной температуры поверхности пола при использовании маломощного нагревателя — 80 Вт/м. кв.

Например, если пленка уложена в пол промежуточного этажа без теплоизолятора (т.е. снизу теплое помещение), то для деревянного покрытия толщиной 15 мм максимально возможное повышение температуры поверхности пола относительно воздуха и окружающих предметов составит 6°С.

То есть при средней температуре воздуха и предметов в комнате 20°С для пола промежуточного этажа без изолятора мощности 80-100 Вт/м2 будет достаточно, чтобы достичь комфортной температуры поверхности пола 26°С.

Если же в конструкции такого пола установлен теплоизолятор толщиной 2 см, то повышение температуры поверхности пола относительно воздуха составит максимум 8°С, что дает дополнительную экономию на нагрев.


Видео по монтажу инфракрасного теплого пола под ламинат, паркет и деревянные покрытия.

Все видеоматериалы представлены в ознакомительных целях.
При монтаже руководствуйтесь исключительно инструкцией по монтажу.

Примечания:

  • Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
  • Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
  • Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.

 Примечания:

  • Монтаж аналогичен монтажу под ламинат
  • Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
  • Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
  • Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
  • Важно!  Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

Примечания:

  • Если вы используете Изолон с отражателем — убедитесь что он не алюминиевый. Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
  • Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
  • Важно! Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

ᐈ Монтаж пленочного теплого пола под ламинат. Инструкции. Заказать монтаж в Киеве

Инструкции по монтажу инфракрасного пола под ламинат

В связи с ростом популярности пленочных инфракрасных теплых полов в Украине к нам начали поступать запросы на квалифицированный монтаж не только инфракрасной пленки, но и самого ламината.


Не редко бывает, когда у клиентов после монтажа пленочного пола, после укладки ламината, одна или несколько секций теплого пола не греют.

Связанно это с тем, что теплый пол укладывается одним мастером, а напольное покрытие — другим.

Зачастую в таких ситуациях, виновником является укладчик ламината, т.к. в процессе монтажа он нарушил целостность электрических соединений теплого пола, однако доказать и предъявить претензию ему уже невозможно, ведь свою работу по монтажу ламината он выполнил на 5+.


Чтобы вы не столкнулись с такой проблемой
наша компания предлагает Вам комплексный монтаж инфракрасного пола и ламината
за один выезд, с гарантией 2 года.

Также подберем все необходимые комплектующие по лучшей цене в Украине которые в последствии мастер привезет с собой на объект.

Заказать подбор и монтаж ИК-пола в Киеве

При заказе комплексного монтажа ИК-теплого пола и ламината предоставляем скидку 15% на установку напольного покрытия по всей квартире

Подать заявку


Обратите внимание, что перед тем как приступить к монтажу инфракрасной пленки под ламинат, необходимо составить план укладки нагревательных элементов. Во-первых, такой документ ускорит процесс укладки теплого пола, а во-вторых план укладки прикрепляется к акту выполненных работ и сохраняется клиентом на протяжении всего срока эксплуатации пленочного теплого пола. Любые внештатные ситуации, связаны с поломкой теплого пола, начинают рассматриваться с плана укладки теплого пола.


Если вы не с Киева и укладывать пленку под ламинат будут Ваши строители, рекомендуем проводить разъяснительные работы с укладчиком напольного покрытия, перед тем как он приступит к монтажу.

Купить готовый комплект инфракрасного пола под ламинатможно тут. Комплекты такого типа комплектует только наш интернет-магазин. В наборе материалов присутсвуют абсолютно все комплектующие, которые понадобятся при укладе инфракрасной пленки под ламинат.

Основные рекомендации при монтаже ламината на инфракрасный пол

  • при укладке ламината на инфракрасную пленку рекомендуем ходить исключительно в мягкой обуви;
  • не «перетаскивать» по поверхности пленки инструменты, подручные средства и прочий инвентарь;
  • не наступать (не ходить) по местам подключения проводов к нагревательным элементам;
  • не прокалывать, не резать инфракрасную пленку; запрещается снимать или нарушать изоляцию контактных мест;
  • при случайном повреждении участка теплого пола, остановить монтаж ламината и исправить неполадку; преимущество ИК-пленки в том, что она абсолютно ремонтнопригодна.

Этапы укладки пленочного инфракрасного пола под ламинат

Шаг 1. Разработка плана укладки

Мы можем помочь Вам составить план укладки теплого пола совершенно бесплатно. Составляя план укладки необходимо обойти крупную стационарную мебель. Допускается использование пленок разной ширины.

Шаг 2. Укладка теплоизоляционной подложки (E-pex)

Подложка для теплого пола укладывается по всей площади помещения.
Как правильно выбрать подложку для теплого пола под ламинатчитайте тут.

Шаг 3. Укладка инфракрасной нагревательной пленки

Если сегменты нагревательной пленки имеют разную ширину (50, 80, 100 см) следите за тем, чтобы они были одинаковой удельной на м2 мощности.
Какой стороной класть ИК-пленку читайте тут.

Шаг 4. Установка соединительных клипс

Существуют несколько способов подключения инфракрасной пленки, более подробно читайте тут.
Самым распространенным и простым — является метод и использованием клипс-коннекторов, однако самым надежным остается — пайка

Шаг 5. Подключение проводов к пленке

Рекомендуем использовать одножильный провод сечением 1.5 мм2.
Провод такого сечения, во-первых выдержит необходимые нагрузки, а во-вторых идеально утопится в подложке, без выступания над общим уровнем.

Шаг 6. Изоляция контактных мест

Для простоты расчета изоляционных материалов, рекомендуем покупать готовые комплекты подключения. Одного такого комплекта будет достаточно для подключения одной полосы ИК-пленки (количество комплектов должно равняться количеству полос ик-пленки)

Шаг 7. Проверка работоспособности ик-теплого пола

Проверить работспособность смонтированной системы можно 2 путями: путем проверки тестером сопротивления или путем прямого включения теплого пола в розетку.
Включить теплый пол и проверьте нагрев всех секци ик-пленки

Шаг 8. Монтаж напольного покрытия — ламинат

Обратите внимание, не все марки ламината подходят под пленочный теплый пол. Узнать больше о требованиях к ламинату, а также о том какой ламинат необходимо выбирать для ИК-пола читайте тут.

Шаг 9. Установка и настройка терморегулятора

Ламинат не рекомендуется перегревать выше 27°C. Поэтому рекомендуем установить ограничение по нагреву напольного покрытия на отметку 30°C.

Видео — монтаж инфракрасного пола под ламинат

Купить готовый комплект инфракрасного пола под ламинатможно тут. Комплекты такого типа комплектует только наш интернет-магазин. В наборе материалов присутсвуют абсолютно все комплектующие, которые понадобятся при укладе инфракрасной пленки под ламинат.

Остались вопросы?

Наш опыт в пленочном отоплении поможет решить любые Ваши задачи

Получить консультацию



Часто задаваемые вопросы по монтажу ИК-пола под ламинат

F. A.Q.

✔️ Какой стороной укладывать подложку для пленочного пола под ламинат E-pex?

СкрытьПодробнее Если вы используете фирменную подложку для пленочного пола (Heat Plus E-pex) укладывать её стоит надписями к верху. Если Вы решили применить простую подложку Изолон ППЕ-4, то укладывать её стоит фольгированным слоем к верху. Однако имейте ввиду, что со временем такая подложка даст усадку и ламинат в этих местах начнет скрипеть, а также теплоизоляционные свойства дешевых подложек в несколько раз хуже, чем у фирменных.

✔️ Какой стороной укладывать теплоотражающую подложу Strotex AL?

СкрытьПодробнее Если Вы используете вместо специальной подложки, простой теплоотражающий слой (случаи когда простая подложка под ламинат уже закуплена до момента установки Ик-пола) укладывайте его блестящим (металлизированным) слоем к верху.

✔️ Какой стороной укладывать инфракрасную пленку?

СкрытьПодробнее Принципиальной разницы, какой стороной укладывать инфракрасную пленку нету, однако принято стелить ее надписями к верху таким образом, чтобы они читались слева направо. Обычно такой способ укладки сопровождается расположением ИК-пленки медными шинами вниз (не у всех моделей).

✔️ Нужна ли полиэтиленовая пленка сверху на нагревательной пленке?

СкрытьПодробнее В сети интернет распространено не малое количество видео-роликов в которых мастера призывают использовать полиэтилен сверху на инфракрасной пленке. Рекомендация нашего магазина — при монтаже ИК-пленки под ламинат, полиэтилен не нужен. Ламинат укладывается непосредственно на инфракрасную пленку. Более подробно читайте в этой статье.

✔️ На какой высоте устанавливать терморегулятор?

СкрытьПодробнее Регулятор температуры устанавливается на высоте от 20 см до 1.8 м. Если регулятор простой механический, возможна установка на высоте 20 — 40 см от пола, если же модель с экраном, рекомендуемая высота 90 см — 1.8 м. Высоту расположения терморегулятора более 1.2 м обычно выбирают с целью сделать невозможным доступ ребенка к устройству регулирования.

✔️ Можно ли к 1-му терморегулятору подключить две комнаты теплого пола?

СкрытьПодробнее

Теоретически — можно, если мощность теплого пола обеих комнат не превышает допустимой токовой нагрузки регулятора температуры. Однако на практике такого делать не рекомендуется. Дело в том, что скорость выстывания у разных комнат — разная. Датчик температуры располагается в одной из комнат. И если, например, подключить кухню и балкон на один терморегулятор, разместив при этом температурный датчик на балконе, — теплый пол на кухне будет перегрет на 5-9 Градусов относительно показаний регулятора, из-за более быстрого остывания балкона.

Монтаж инфракрасный теплый пол под ламинат видео. Инфракрасный пленочный теплый пол под ламинат – монтаж своими руками + фото-видео. Монтаж инфракрасного теплого пола под ламинат видео

ГлавнаяПолМонтаж инфракрасный теплый пол под ламинат видео

Инфракрасный теплый пол своими руками

Для обустройства напольного обогрева можно воспользоваться современной разработкой – инфракрасный теплый пол. Этот метод обогрева можно совмещать с большим количеством напольных отделочных материалов. Среди всего прочего, инфракрасный теплый пол своими руками можно постелить под ламинат. В этой статье будут рассмотрены тонкости того, как сделать все работы правильно.

Особенности монтаж ИК пленки под ламинат

Процесс по монтажу ИК пленки под ламинат достаточно прост. Но в то же время необходимо учесть большое количество нюансов. Например, если неправильно рассчитать мощность обогрева, то ламинированное покрытие может деформироваться. В этом случае важно правильно выбрать соответствующий класс ламината. Также в систему необходимо оснастить терморегулятором. Посредством его можно полностью избежать резких скачков температуры обогрева. Также имеется еще одно важное правило, которое касается ввода в эксплуатацию инфракрасного пола под ламинат. Перед укладкой ламината пол следует включить на несколько дней для прогрева. Каждый день повышайте температуру на 5 °С. Как только вы дошли до максимальной отметки, держите температуру на протяжении 4 дней. После, необходимо плавно снизить уровень температуры до 15 °С. Только после такого испытания можно приступать к укладке ламината.

Технология монтажа ламината требует укладки изоляционного влагостойкого слоя, например, полиэтилен. В некоторых случаях этого делать не нужно, так как пленочный обогрев по своим техническим характеристикам может значительно превосходить полиэтилен.

Аналогично как в случае с кабелем, пленочный пол следует проверить на температурную устойчивость. Если кабель при нагревании увеличивается по длине, то пленка по площади. Поэтому, чтобы предотвратить лишнее трение пленки об ламинат, перед укладкой напольного покрытия пленку следует включить и выключить несколько раз. Благодаря этим действиям пленка равномерно распределится по всей площади пола. Благодаря всему этому долговечность такого обогрева обеспечена.

Инструмент и материал для монтажа

Для укладки инфракрасного теплого пола необходимо подготовить необходимый инструмент и материал:

  • Упаковка инфракрасной пленки.
  • Электрические провода (обычно они идут в комплекте).
  • Терморегулятор.
  • Комплект контактных зажимов и битумной изоляции.
  • Теплоотражающая пленка.
  • Двусторонний скотч.
  • Степлер.
  • Обычный широкий скотч.
  • Строительный нож.
  • Подложка под ламинат 80 мкм (полиэтиленовая пленка).
  • Ножницы.
  • Плоскогубцы.
  • Отвертка.

Теплоотражающая пленка, которая будет укладываться под инфракрасную пленку, не должна быть токопроводящей.

Подготовительные работы

Перед тем как вы начнете укладывать пленку, стяжка должна быть уже ровной и без возможных изъянов. В некоторых случаях потребуется залить чистовую стяжку, что достичь идеально ровной поверхности пола. Не менее важно определить где будет расположен терморегулятор. Если ИК пленка будет укладываться в нескольких комнатах, то потребуется установить несколько терморегуляторов на разных стенах. В подготовительные работы также включается укладка теплоотражающего материала, например, можно использовать изолон. Раскатываете рулон по всей площади пола и фиксируете степлером или двусторонним скотчем. Каждый стык необходимо заклеить широким скотчем. В результате у вас должна получиться поверхность пола полностью застланной теплоотражающим материалом.

Укладывать ИК обогрев под мебель и другие стационарные предметы запрещено. В противном случае увеличивается риск порчи греющего контура. Этот нюанс важно учитывать в начальных стадиях подготовки. Лучше всего сделать небольшой проект будущей раскладки полос ИК пленки.

Монтаж пленочного обогрева

Первым делом необходимо инфракрасный теплый пол сверху теплоотражающей пленки. Убедитесь в том, что медные полосы направлены вниз. Если необходимо разрезать, то делайте это на четко указанном месте – пунктирная линия. При укладке делайте отступ от стены до 100 мм. Далее, осуществляется подключение и изоляция. Этот процесс очень важный и ответственный. Поэтому ниже предлагаем пошаговую инструкцию этого процесса:

  1. Каждое место разреза медной шины необходимо заизолировать битумной изоляцией. Она должна полностью перекрывать серебряные контакты, которые соединяют нагревательные полосы с медной шиной.
  2. Теперь устанавливаете контактные зажимы на места подсоединения провода.
  3. При помощи плоскогубцев зажимаете контакты на медную шину.
  4. Чтобы в процессе последующей работы не сместить пленку, фиксируете ее скотчем к теплоотражающей пленке.
  5. Далее, в зажимы вкладываете оголенные провода, которые аналогично фиксируются плоскогубцами.
  6. Каждое место подключение следует заизолировать. Здесь следует не спешить, так как все срезы и контакты должны покрываться битумной изоляцией. Проверьте несколько раз, а только потом переходите к очередному отрезку пленки.
  7. Под термопленку укладываете температурный датчик. Он также крепится битумной изоляцией. Под датчиком сделайте небольшой вырез, так вы сможете избежать бугров при укладке ламината. Чтобы провода не сместились и нигде не вылезли, зафиксируйте их скотчем.
  8. В завершение монтируете на запланированное место терморегулятор и подключаете провода согласно схеме, изображенной на обратной стороне устройства. Подключение к электрическому питанию рекомендуется делать через отдельный автомат на счетчике в щитке.

При установке контактных зажимов, одна его сторона должна находиться сверху медной полосы, а другая внутри пленки.

Тестирование и укладка ламината

Когда все монтажные работы завершены необходимо протестировать обогрев пола. Включаете обогрев не выше 30 °С. При этом проверьте, греет ли каждая полоса ИК обогрева. Также убедитесь в том, что места соединения не греются и отсутствует искренние. Если все работает исправно, можно приступать к укладке ламината. Сверху пленки настилаете подложку или полиэтилен. В конце требуется аккуратно собрать ламинат. При этом следите за тем, чтобы не навредить термопленке. Вот и все, монтаж инфракрасного теплого пола завершен.

Запреты при эксплуатации ИК пола

Работая с термопленкой важно придерживаться всей технологии и последовательности работ, которая описана выше. Так, вы сможете лучшего результата без квалифицированной помощи. Но в этой работе существует несколько особенностей, несоблюдение которых может привести к плачевным результатам:

  • Не допускается укладывать пленочный обогрев в откровенно влажных помещениях. Ее эксплуатация допускается только в сухом помещении.
  • Нельзя перегибать пленку, а только скручивать в рулон.
  • Не разрешается делать отверстия в полотне.
  • Осуществлять монтаж без заземления.
  • Один цельный отрезок пленки не должен превышать 15 м.
  • Нельзя укладывать пленочный обогрев недалеко от нагревательных приборов, например, камин, печь, плиты и другие.

Итак, как мы увидели, соорудить напольный обогрев при помощи пленочного ИК пола возможно своими руками. При запуске отопления не спешите включать терморегулятор на максимум. Сначала добавляйте температуру постепенно и только спустя небольшое время обогревайте пол до комфортной для вас температуры. Мы уверены в том, что благодаря этой статье сможете разобраться с тем, как сделать напольный обогрев с использованием инфракрасного обогрева. Если у вас уже имеется опыт в выполнении таких работ, то пишите комментарии в конце этой статьи.

Видео

Из следующего видеоматериала, вы больше узнаете о тонкостях укладки инфракрасного теплого пола своими руками:

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

polvam.ru

Монтаж инфракрасного теплого пола под ламинат видео. Монтаж инфракрасного теплого пола под ламинат — Только ремонт своими руками в квартире: фото, видео, инструкции

ГлавнаяПолМонтаж инфракрасного теплого пола под ламинат видео

Инфракрасный пленочный теплый пол под ламинат – монтаж своими руками + фото-видео

Самым разумным вариантом обустройства теплого пола, споследующей укладкой ламината является электрический, в частности инфракрасныйпленочный теплый пол. Благодаря тому, что принцип его работы заключается визлучении в инфракрасном диапазоне, как следствие, происходит нагревповерхностей окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК полхорошо зарекомендовал себя в качестве греющего основания под ламинат.



Ламинат – это влагостойкий, устойчивый к механическимповреждениям материал, с разумным соотношением цена/качество. Ламинированноенапольное покрытие на 90% состоит из измельченной древесины, связаннойразличными клеевыми составами.

Укладка электрического теплого пола под ламинат у многихвызывает сомнение. Ведь древесина отличается способностью рассыхаться привысокой температуре, растрескиваться при ее перепаде, а формальдегид, который вкачестве связующего компонента входит в состав ламинатной доски начинаетинтенсивное выделение.

Пленочный инфракрасный теплый пол под ламинат – преимущества
  • равномерное тепловое излучение – дает возможность прогреватьламинат по всей поверхности;
  • экономное энергопотребление. Позволяет сэкономить до 30%средств по сравнению с другими системами подогрева пола;
  • нет риска повреждения целостности ламинированного покрытия,т.к. отсутствует необходимость нагревать систему до высоких температур.Благодаря использованию инфракрасного излучения, в первую очередь, прогреваютсяпредметы в комнате, а не воздух;
  • отсутствие необходимости выполнения «мокрых» работ. Укладкаламината не требует заливки стяжки;
  • возможность использовать любой тип подложки;
  • доступность. В крупных торговых павильонах естьдемонстрационные модели, где можно наглядно (визуально и тактильно) оценитьработу системы (доступно в больших городах Москва, СПб и т.д.) либо заказать винтернет-магазине, опираясь на технические характеристики и отзывы владельцев.

Рекомендуем подробное описание – устройство инфракрасного пленочного теплого пола своими руками (виды, расчет, монтаж)

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производителями и мастерамирекомендована укладка пленочного теплого пола под ламинат не стоит сбрасыватьсо счетов и особенности самого ламината.

В частности, выбирая ламинат для инфракрасного теплого поланужно обратить внимания не несколько факторов:

  • структура (плотность) ламината. От того, насколько «рыхлая»структура пола зависит способность ламелей проводить тепло. Чем плотнее ламинат– тем больше у него значение показателя теплового сопротивления. На практикеэто означает, что система теплый пол будет прогревать ламели, а не поверхностиокружающих предметов;
  • толщина ламината. При прочих равных условиях, чем толщеламель, тем медленнее она будет пропускать тепло;
  • содержание формальдегида. Этот компонент находится всоставе МДФ, который служит основой для ламинатной доски. При температуре в20-26 °С выделение формальдегида происходит в штатном режиме. Т.е., по этомупоказателю большинство полов относится к классу Е1. Однако при нагреванииламелей выделение формальдегида активизируется, поэтому нужно обратить вниманиеи на этот показатель. Следует также учитывать, что интенсивное выделениеформальдегида начинается при нагреве свыше 27 °С;
  • стоимость ламината. Многие отзывы содержат нарекания не наработу системы теплый пол, а на необходимость стелить ламинат заново из-запопыток сэкономить на материале;
  • подложка. Технология монтажа ламината предусматриваетиспользование подложки. Установка подложки позволит нивелировать давление назамковое соединение полос от передвижения по ламелям. Ввиду того, что подложкаукладывает не под пленку пола, а на него, к выбору пленки нужно подходить такжеответственно.
Какую подложку можно использовать для укладки на теплыйпленочный пол
  • техническая пробка;
  • жидкая композитная система;
  • экструдированный пенополистирол;
  • полистирольная подложка;
  • материал с отражающей поверхностью.

Примечание. Недопустимо использовать в качестве подложкифольгированный материал (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинатсвоими руками

Технология укладки подразумевает выполнение несколькихпоследовательных шагов.

  1. Выбор комплекта инфракрасного пленочного теплого пола.Обратите внимание, у каждого производителя разная комплектность. Например,компания K-Technologies (Россия, торговая марка Caleo), предоставляет на выборнесколько видов систем теплый пол. Естественно в зависимости от комплектациизависит цена набора. Удешевить теплый пол можно собрав его самостоятельно.

    Примечание. Для автономного обогрева (основной источникотопления) нужно монтировать пленочный пол на 70% от площади помещения. Придополнительном – на 40%. При этом учитывается, что под мебель, тяжелые и низкиепредметы пленка не укладывается, чтобы исключить её перегрев.

  2. Подготовка места для установки терморегулятора. Дляудобства пользования терморегулятор устанавливают на высоте 0,9-1 м.п. отвысоты пола.
  3. Подготовка основан

pilorama-chita.ru

Инфракрасный теплый пол своими руками | Монтаж теплого пола | Теплый пол под ламинат

Теплый пол Caleo: caleo.ruСтройматериалы в Мск и МО: miramall. ru

Это видео о том как своими руками уложить теплый пол. Я использовала инфракрасный теплый пол Калео. Монтаж теплого пола не составил труда. Теплый пол своими руками это просто, главное изучи инструкцию. Пленочный теплый пол отличное решение под пвх плитку. ПВХ плитка отличается от других материалов. Монтаж пленочного теплого пола прост. Теплые полы широкая тема и я к ней вернусь.

Моя страница ВК: vk.com/0lechkaz Инстаграм: instagram.com/remontspbonlineГруппа в вк : vk.com/sama_delau

Материалы покупаю здесь: goo.gl/vcKxmh

Часто стала слышать, чем же тебе помочь? 1. Помочь материально: -карта сбербанка 5469 5500 27749909-Яндекс кошелек 4100139988590932. Морально: репосты, рекомендации канала 🙂

Видео об установке двери-стеклопакета youtu.be/GutvEfM-XXM

Также смотрите мои обзоры инструмента, вот ссылка:youtube.com/watch?v=i-ZkP…

Также смотрите мои прошлые видео, где я своими руками залила наливной пол под плитку, вот ссылка:youtube.com/watch?v=pgid2. ..

Также смотрите мои прошлые видео, где я своими руками залила стяжку пола, вот ссылка:youtu.be/7TBgq-B32EE

Также смотрите мои прошлые видео, где я своими руками поставила стену для котельной из газоблока, вот ссылка:youtu.be/upbI61poenc

И видео, где утеплила стены минеральной ватой и зашила их ЦСП, вот ссылкаyoutu.be/l7y_LDW385U

И видео, где я залила наливные полы, вот ссылкаyoutu.be/pgid2Xx5PuI

Обязательно посмотрите видео, где я укладываю плитку: youtu.be/63h5EMUO3No

И где рассказываю о шпаклевке: youtu.be/vFZ2h_CPB7syoutu.be/txBqJDZUxRoЯ девушка строительЯ жена директора компании Супер Сервис ( ремонт квартир в спб)Откосы видео о том, как поставить откосы пвх, откосы на окна, сэндвич панели монтаж. Оконные откосы и дверные откосы делаются из сендвич панели. Установка откосов кажется тяжелым делом, но это не так.Откосы своими руками — это весело.Сэндвич панели из откосов, практичны.Пластиковые откосы легко моются.Отделка откосов — это чистовая работа. Шпаклевка стен своими руками -это сложно, но интересно.Укладка плитки-это очень интересное занятиеПлитка на пол — это лучшее покрытие для влажных помещенийКак укладывать плитку — смотрите мои видео и научитесь.Подрезка ручным плиткорезом проста даже для девушкиТорцовочная пила это тот инструмент, без которого лучше не начинать строительство дачиОбзор инструмента от девушки строителя может быть даже интереснее, чем мужчины.Metabo kgs 254 или попросту махинаmetabo ks 216 или нежно малышкаДачные советы для моих коллег дачников от души=)Для строительства нужен сильный дух, без разницы мужской или женский=)Полезные советы — надеюсь они вам пригодятсяЛайфхаки придуманы лично мной, это мой опыт при работе.Дом своими руками это дешевле и интереснее, чем готовыйРемонт своими руками — это долго, зато экономит кучу в средствНаливной пол своими руками — это не сложно, если изучить

newsvideo.su

Монтаж инфракрасного теплого пола под ламинат видео — Ламинат и все о нём

Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать какой теплый пол под ламинат лучше положить. Существует три разновидности теплого пола: водяной, электрический кабельный и электрический инфракрасный. Все они имеют общие преимущества: равномерное распределение тепла, эффективность системы, эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат, отсутствует циркуляция пыли как при радиаторном отоплении. Водяной теплый пол Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения. Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см. Преимущества: безопасность, надежность, независимость от электроснабжения (при условии естественной циркуляции теплоносителя). Недостатки: сложность монтажа, необходимость заливки труб бетонной стяжкой, уменьшает высоту помещения, сложность ремонта (в случае утечки теплоносителя). Электрический кабель Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло.  Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева. Преимущества: надежность, долговечность, срок службы более 20 лет, легкость монтажа и обслуживания, возможность контроля оптимальной температуры в помещении. Недостатки: слабое электромагнитное излучение, дороговизна энергоносителя. Инфракрасная пленка Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие. Преимущества: надежность и долговечность, легкость монтажа, не нужно производить заливку стяжки, после монтажа теплых полов можно сразу приступать к укладке ламината, благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно, более экономичное использование электроэнергии в сравнении с нагревательным кабелем. Недостатки: высокая стоимость, невозможность применения во влажных помещениях, чтобы не повредить пленку в процессе монтажа, требуется ровное основание. Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло.

kosmohard.info

Как сделать укладку инфракрасного пленочного теплого пола под ламинат

Ламинат можно укладывать на любой вариант теплого пола. Но чтобы добиться максимальной эффективности отопительной системы, необходимо выбирать самые популярные и лучшие. Именно здесь лидер занимает пол с инфракрасным обогревом. В этом случае теплый пол выполняется равномерно, а к тому же монтаж можно произвести очень быстро и качественно своими силами. Выбор в большинстве случаев падает на пленочные полы, так как они не оказывают негативного воздействия на здоровье человека.Стоит отметить, что здесь нужно только знать, как правильно и согласно инструкции выполнить укладку инфракрасного пола под ламинат.

Необходимые материалы

Для работы с системой теплого пола и последующим настилом необходимо использовать ламинатные материалы и оборудование, которые позволят произвести укладку всего «пирога» качественно и быстро.

Непосредственно к инфракрасному теплому полу лучше всего покупать комплект комплектующих, где будет все до мелочей.В его состав входит сама нагревательная пленка, специальная лента, имеющая битумную основу, зажимы для соединения элементов, терморегуляторы в необходимом количестве и датчики температуры. По инструкции все разрезано, поделено, соединено между собой. Главное смотреть в последовательных точках и не отклоняться от технологии укладки ламината великобритании.

Под нагревательными элементами следует изготавливать напольный утеплитель. Также пригодится в работе и полиэтиленовая пленка, играющая роль гидроизоляции.В зависимости от масштабов операций и условий эксплуатации теплого пола под укладкой ламината могут применяться и контакторы.

Что касается инструмента, то это набор очень простой: отвертка, плоскогубцы, кусачки, нож, молоток, тестер и т. Д. Также может быть использован и специализированный инструмент, предназначенный, например, для контактного зажима Инфракрасная пленка пола ламинированного пола.

температурные ограничения

Любой пол способен выдерживать определенные температурные максимумы. температура приемлемая для классического ламината 25-26 градусов.Это связано с тем, что максимальные пределы составляют 27 градусов. Исходя из этого, он должен соответствовать определенным требованиям к термостату, выставляя температуру в зависимости от датчика температуры. При этом сам датчик находится не на поверхности в помещении, а под полом. Чтобы установить определенные ограничения на термостат, согласно приложенной таблице.

Могут быть участки с плохой изоляцией. Добиться комфортной температуры не всегда удается. Но к нему есть свои требования.Для промежуточных этажей здания без установленного утеплителя, при наличии деревянного покрытия толщиной 15 мм, температура напольного покрытия относительно уровня комнатной температуры не должна превышать 6 градусов.

Все это говорит о том, что при необходимости достижения комфортной комнатной температуры для промежуточного пола (между обогреваемым) и без устройства изоляционного слоя, достаточно мощности для обогрева 80-100 Вт на квадратный метр, чтобы в итоге получить напольное покрытие с температурой 26 градусов. .

Можно использовать теплоизолятор толщиной 20 мм. В этом случае температура десинхронизации воздуха и покрытия может достигать 8 градусов. Это приводит к дальнейшему снижению затрат на нагрев воздуха внутри помещения.

Планировка

Предварительный монтаж Пленка пола под ламинат, должна быть составлена ​​на бумажной карте, на которой будут укладываться ТЭНы. Если инфракрасный пол с подогревом используется в качестве основного источника тепла в комнате, пленка должна покрывать черновой пол от 65 до 85 процентов от общей площади.Он не должен попадать в помещения со встроенной мебелью, громоздкими предметами, потому что тепло не нагреет воздух, а уйдет обратно. Это привело бы к перегреву отдельной части пленки под ламинатом инфракрасного пола.

Инфракрасный пол под ламинат можно использовать как дополнительный (комфортный) источник тепла. Тогда хватит, чтобы покрыть порядка 40% всей площади комнаты. Между ТЭНами и стеной в комнате необходимо сделать отступ от 10 до 30 см.Но нельзя допускать зазора между уложенными нагревательными лентами более 40-50 мм. Это приведет к появлению холодных зон на полу.

При составлении плана следует учитывать тот фактор, что пленки не должны ложиться одна на другую. Это разрешено только в той части инструкции по напольному покрытию, в которой нет нагревательного элемента.

В зависимости от производителя и выбора конкретного варианта напольного ламинированного пола ИК, будет отличаться и длина секций. Их можно обрезать произвольно, чтобы обеспечить эффективное выделение цокольного этажа.

расчет мощности

Еще один важный этап при установке инфракрасного теплого пола под ламинат — расчет мощности обогревателя, высчитывание необходимого количества термостатов, а также проверка электрического кабеля в квартире. Не всегда последний отвечает всем тем требованиям, требованиям, предъявляемым к системам теплого пола.

Допустимый ток будет отличаться от используемого кабеля и (сечения и материала). Чем больше сечение электрического провода, тем выше максимальный уровень тока.Лучше всего, если кабели системы теплого пола будут построены из меди, как показано в таблице.

Подготовительные работы

Сюда входит сценическая тренировочная база для последующего настила инфракрасного теплого пола. Он должен быть гладким и без дефектов. Это будет первичная черновая стяжка (в случае серьезных поверхностных погрешностей), а также заливка и отделка самовыравнивающимися смесями. В некоторых случаях достаточно воли и приготовления смеси и распределения ее тонких слоев, чтобы снизить уровень половых различий.

После полного высыхания слоя заливки можно начинать устройство двух очень важных слоев — теплоизоляционного и гидроизоляционного. Правда, гидроизоляция — это не всегда правда. Это необходимо только при укладке инфракрасного пола под ламинат в помещениях, расположенных на первом этаже, а также во влажных помещениях, к числу которых можно отнести подвал.

Утеплитель можно выбрать в виде рулонных материалов (Изолон) с толщиной инфракрасного лучистого пола 3 мм. Они обладают высоким КПД, что позволяет экономить электроэнергию при работе системы отопления.Если качественно выполнить теплоизоляционный слой, Вам не придется тратить энергию и тепло на обогрев потолка соседа внизу или подвала.

На одной стороне подложки имеется световозвращающая пленка. Его применяют для обогрева участков внутри помещения, а не нигде как. Дополнительные свойства материала для утепления — противостояние влагопоглощению, что в той или иной степени может быть использовано как гидроизоляция.

Прокладка секс-пленкой

Подпольный пол из пленки IR необходимо разрезать и уложить по заранее составленному плану (схеме).Как только он будет готов, можно изготовить его распределительную поверхность, после чего закрепить липкой лентой (скотчем). Пленку следует укладывать на утеплитель.

Существуют определенные требования, запрещающие определенные действия при установке нагревательных элементов. Пленка не должна скрепляться по периметру. Достаточно выделить всего несколько мест, а для приклеивания выбрать ленту с двумя клеящимися сторонами.

Что касается утеплителя, то он не должен быть основой из фольги. Монтаж инфракрасного теплого пола под ламинат следует производить из медной ленты, токопроводящей, утеплителя.Укладывать нагревательные элементы следует по длине всего помещения. Будет меньше проводов и точек подключения, если длина пленки будет максимальной. При этом следует иметь в виду продавцов теплых полов, максимальная длина куска пленки может быть одинарной. По плану точку подключения проводов лучше всего расположить вплотную к стене или в идеале — под плинтусом или рядом с ней.

Также вы подключаете все датчики пола к источнику питания.Перед укладкой ламината необходимо проверить работоспособность системы отопления, в дальнейшем произвести демонтаж полов. Не лишним будет провести измерение сопротивления системы с помощью тестера омического сопротивления.

Поверх установки инфракрасного обогрева пола ламинат необходимо уложить гидроизоляционный слой из полиэтиленовой пленки. Перекрытие каждого последующего ряда должно быть 30-40 см. Стыки между ними проклеиваются скотчем.

Насадки для ламината

Если вы работаете с пленочными теплыми полами, устраивайте ламинат, стоит обратить внимание на определенные тонкости, которые будут очень важны:

  • Если в помещении повышенный уровень влажности, лучше всего отказаться не только от ламината инфракрасного пола, но и от пола под ламинатной пленкой.
  • Максимальная длина пленки теплого пола — 15 м.
  • Крепление пленочного материала может осуществляться с помощью таких креплений, как шурупы или гвозди.
  • Наличие системы обогрева грунта обязательно.
  • Не допускать изгиба пленки для пола под углом 90 градусов на участке длиной менее 50 мм.
  • Инфракрасный теплый пол нельзя приближать к другим системам отопления (радиаторы, печи, камины).
  • Запрещается проводить установку при низких температурах в помещении.
  • Никакого любителя быть не должно. В основном это относится к проделыванию дырок в пленке.

Укладка ламината на инфракрасный пол может производиться различными способами, в зависимости от расположения панелей пола. Самым простым и менее затратным материалом можно считать варианты параллельного и перпендикулярного расположения панелей по отношению к входной двери и окнам, расположенным в комнате. Особое внимание уделяется диагональному расположению ламината, так как есть существенные отличия — начало работ проводится от центральной части комнаты к стенам, повышенный расход панелей по сравнению с другими методами.

В некоторых случаях нельзя приобретать отдельно и ламинированные комплектующие для пола, так как это система «два в одном». Некоторые производители решили пойти дальше и создать однородную конструкцию, которую можно сразу укладывать на черновой пол и слой утеплителя. На это уходит гораздо меньше времени, а эффективность только увеличивается. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

Забыл установить датчик температуры пола.Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Да, но между соблюдением правил электротехники и созданием более эффективной системы вы захотите ее использовать. Иногда даже самый организованный установщик забывает важную деталь. Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.

Nuheat Floor Sensor
Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответствующим образом регулировать температуру пола. Учтите, что это может вызвать проблемы с достижением желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.

Термостат SunTouch в «Режиме окружающего воздуха»
Вариант 2: Вырежьте часть раствора между плитками.
  1. Если гипсокартон уже залит, а ширина линий затирки составляет не менее 1/4 дюйма, вы можете пропустить провод датчика от контрольной точки за стеной и вытащить его через отверстие рядом с полом, используя рыболовную ленту или гвоздь на веревочке.
  2. Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол.Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
  3. Снова нанесите раствор и закройте отверстие датчика в стене декоративной накладкой.
Вариант 3. Установите датчик под черным полом, получив доступ к отсеку для балок.

Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор, И у вас есть приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.

  1. Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, прежде чем дойдете до коврика!)
  2. Закрепите датчик в кармане с помощью клея, а затем изолируйте.

Электрический подогрев пола для ламината

Когда люди думают о полах с подогревом, они представляют себе плитку с подогревом в ванной комнате. Плитка — самый популярный вид полов для обогрева, но это не единственный вариант. Системы лучистого отопления можно установить почти под любой тип пола, включая более чувствительные, например, ламинат.

Ламинированные полы становятся все более конкурентоспособными по сравнению с паркетными полами благодаря своему высококачественному виду и доступной цене. В результате домовладельцы, заинтересованные в полах с подогревом, захотят узнать об электрическом лучистом тепле под ламинатными полами, включая эксплуатацию, установку и стоимость.

Лучистое тепло является прекрасным дополнением к ламинату.

Могу ли я положить ламинат поверх системы лучистого отопления?

Как правило, да, но вам нужно дважды проверить у производителя напольного покрытия.Лучистое отопление WarmlyYours специально разработало свою систему теплого пола Environ ™, чтобы она была достаточно мощной, чтобы обогревать комнату, но достаточно щадящей, чтобы работать под чувствительными типами полов, такими как ламинат. Коврики для электрического подогрева пола имеют усиленную ламинированную алюминиевую фольгу, которая защищает верхний пол от тепла кабеля.

Если вас беспокоит деформация ламинатных полов из-за их перегрева, термостат напольного отопления поможет вам облегчить беспокойство. Программируемые термостаты, такие как nSpire Touch, обычно поставляются с настройкой для ламината, чтобы температура не превышала допустимую.

Как установить ламинат с электрическим подогревом пола

Чтобы установить электрический теплый пол под ламинат, вам понадобятся нагревательные маты WarmlyYours’s Environ ™, термостат с сенсорным проводом, подложка, цифровой омметр, клейкая лента и универсальный нож.

Шаг 1: Подготовьте черный пол.

Прежде чем что-либо делать, убедитесь, что ваш черный пол чистый и не содержит мусора, такого как гвозди и скобы.

Нагревательный элемент Environ должен быть зажат между подкладкой и ламинатом.

Шаг 2: Проверьте нагревательный элемент.

Затем с помощью цифрового омметра проверьте нагревательный элемент от жилы до жилы. Запишите значение сопротивления мата на этикетке UL и в индивидуальном плане установки (предоставленном WarmlyYours). Показание в сопротивлении должно находиться в пределах плюс-минус 15% от значения сопротивления, уже указанного на бирке UL. Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть равным нулю или бесконечности.

Шаг 3: Установите подкладку.

Если показания в сопротивлении совпадают, пора установить подкладку. Вы можете выбрать подкладку из пробки или синтетической пробки. Каждый вариант поставляется в квадратных или прямоугольных листах, которые должны быть расположены в шахматном порядке, чтобы швы не перекрывались. Вместо того, чтобы приклеивать эти листы к земле, вы просто приклейте их друг к другу, чтобы они «парили» над черным полом, как ваш ламинат.

Ламинат с швом-пазом укладывается поверх системы теплого пола Environ.

Шаг 4: Установите коврики для подогрева пола.

Разверните коврики для подогрева пола Environ ™ и поместите их на подкладку. Перед приклеиванием матов к черному полу убедитесь, что все провода холодного ввода доходят до термостата или распределительной коробки при правильном расположении. В таком случае можно прикрепить нагревательные маты к подкладке с помощью ленты. Вырежьте ½-дюймовый канал в подкладке, где будет проходить холодный конец. Также вырежьте канал для датчика температуры пола. Датчик следует поместить на 6 дюймов в коврик, прямо по центру между нагревательными проводами (не перекрывая их) с помощью ленты.Как только это будет сделано, выполните второй тест на сопротивление.

Шаг 5: Установите ламинатный пол.

После того, как вы успешно установили электрический теплый пол, самое время приступить к укладке ламината. Установите деревянный пол из ламината в соответствии с рекомендациями производителя. После того, как пол будет полностью уложен, проведите третий тест на сопротивление и запишите результаты в свою карту регистрации гарантии.

Шаг 6: Подключите электрические цепи.

Наконец, подсоедините нагревательные маты к термостату, следуя инструкциям, приведенным в руководстве к термостату.Мы рекомендуем, чтобы ваш термостат устанавливал лицензированный сертифицированный электрик.

Лучшие помещения для ламинатных полов с подогревом

Ламинатные полы с подогревом обычно наиболее популярны в спальнях и кухнях. Везде, где вы обычно кладете паркетные полы или паркетные полы, вы можете положить ламинат с подогревом — даже в ванных комнатах.

Ламинированные полы для ванных комнат

Ламинированные полы становятся все более популярными в ванных комнатах благодаря новым достижениям производителей напольных покрытий.Сегодняшний ламинат прошел долгий путь от своего водочувствительного прошлого. Например, Pergo разработала новую линейку ламината под названием Outlast +, который устойчив к проливам жидкости в течение 24 часов. В напольном покрытии используется запатентованная технология блокировки UniClic, предотвращающая проникновение воды в пространство между досками, что может привести к расширению пола и образованию пузырей. Чтобы сделать ламинат водонепроницаемым, установщики могут закрыть края пола плинтусом. Узнайте больше о том, как ухаживать за ламинатными полами, чтобы определить, какой тип подходит для вашего проекта.

С более прочным ламинатом, доступным для помещений с повышенной влажностью, таких как ванные комнаты, установка лучистого теплого пола под ламинатом как никогда желательна.

Затраты на обогрев полов для ламината

Чтобы узнать, сколько будет стоить обогрев ламината в вашем доме, воспользуйтесь калькулятором эксплуатационных расходов WarmlyYours.

Сама система теплого пола Environ ™ стоит от 10 до 12 долларов за квадратный фут.

Чтобы рассчитать стоимость системы, необходимой для вашей конкретной комнаты, мгновенно получите расчет стоимости с помощью калькулятора стоимости лучистого тепла WarmlyYours

Теплый пол под ламинат

Теплый пол под ламинат

Современный рынок напольных покрытий предлагает потребителю множество различных материалов, способных удовлетворить самый взыскательный вкус.Ламинат особенно популярен благодаря устойчивости к негативному воздействию влаги и механическим повреждениям. Что касается внешнего вида, то это качественный ламинат, вполне способный заменить дорогой паркет, кроме того, разнообразие фактур и цветовых решений привлекает возможность создать оригинальный дизайн помещения. Ламинат можно укладывать даже на смонтированный теплый пол. Однако теплый пол под ламинат нужно подбирать с учетом особенностей этого типа напольного покрытия.Все дело в том, что он недостаточно хорошо проводит тепло. Именно поэтому специалисты рекомендуют выбирать водяной или инфракрасный пленочный теплый пол.

Содержание

  • Ламинат инфракрасный пленочный пол
  • Водяной пол под ламинатом

Теплый пол под ламинат нужно выбирать, ориентируясь на технические характеристики данного напольного покрытия

Ламинат инфракрасный пленочный пол

Этот вид теплых полов идеально подходит для любых чистовых полов, и ламинат не исключение.Эта универсальность и превосходные характеристики привели к широкому использованию инфракрасного излучения в наших домах.

Он обладает хорошим теплоотводом, а также не слишком высокой температурой нагрева напольного покрытия. Кроме того, теплый пол и обогрев воздуха в помещении происходит равномерно, что немаловажно для создания нужной атмосферы и «погоды» в доме.

Современный инфракрасный теплый пол под ламинат не требует особых навыков для его монтажа. Именно поэтому вам не придется платить специализированным фирмам за укладку теплого пола.Набравшись терпения и внимательно подойдя к установке, можно полностью сделать это самостоятельно и получить хотя бы качественный результат.

Инфракрасный пленочный пол может уложить неопытный художник

Итак, установка теплого пола под ламинат с использованием пленочного материала не займет много времени. Однако к его установке необходимо подготовиться. Поверхность пола очищается от мусора, устраняются все неровности. Затем укладывается гидроизоляционный слой с покрытием из полипропилена.Такая подложка для ламината — именно на нее монтируется теплый пол — позволит сберечь излучаемое тепло.

Дополнительно необходимо проектировать кладку теплого пола с учетом того, что в местах размещения мебели и бытовой техники подогрев пола не происходил. То есть в этих местах пленочный теплый пол не укладывается под ламинат. Вы можете контролировать желаемую температуру с помощью термостата.

Таким образом, процесс укладки инфракрасного пленочного теплого пола представляет собой поэтапное выполнение ряда работ:

  • Выравнивание пола, устранение трещин и сколов.
  • Очистка поверхностей, удаление грязи и мусора.
  • Укладка гидроизоляционного слоя со специальным теплоотражающим покрытием.
  • Порезка пленочного пола на ленты, укладка.
  • Подключение пола к электросети, установка терморегулятора.

После проведения данных работ можно длительное время использовать теплый пол.

Водяной пол под ламинат

Еще одним эстетичным, практичным и функциональным вариантом устройства теплого пола станет водяной пол.Специалисты утверждают, что наиболее целесообразным будет его устройство в частных домах.

Итак, водяной теплый пол под ламинатом — это система специальных труб под чистовым напольным покрытием, по которым циркулирует вода определенной температуры. Это горячая вода, которая нагревает пол, покрытый ламинатом. Стоит отметить, что современные трубы для теплого пола выполняются с использованием новейших технологий и материалов. Таким образом, металлопластик и полиэтилен обеспечивают безопасность теплого пола, предотвращая протекание воды.

Укладка водяного пола предполагает учет ряда особенностей. Итак, ламинат — как уже было сказано — это материал с недостаточно хорошей теплопроводностью. Очевидно, что при прокладке водопроводных труб под деревянными бревнами, слоем гидро- и теплоизоляции, ламинатом и, возможно, ковролином эффект теплопередачи будет практически нулевым. Именно поэтому водопроводные трубы рекомендуется прокладывать в песчано-цементной стяжке.

Такая укладка теплого пола под ламинат является наиболее распространенной и эффективной.Это связано с тем, что готовая песчано-цементная стяжка предотвращает повреждение уложенных труб и выполняет функцию сплошной поверхности нагрева, равномерно распределяющей тепло.

Как и при укладке инфракрасного пленочного теплого пола, необходимо разделить площадь пола на участки и определить, в каких из них будет теплый пол, а в каких — нет. Следующим этапом является выравнивание поверхности пола, укладка слоя выбранного изоляционного материала и установка армирующей сетки под песчано-цементную стяжку.

Затем крепится монтажная пластина и укладываются водопроводные трубы. Как правило, крепление труб осуществляется к уже уложенной арматурной сетке с помощью проволоки. Таким образом, армирующая сетка — это хорошая разметка для прокладки водопроводных труб теплого пола.

Есть несколько способов укладки теплых водяных полов под ламинат: параллельный и спиральный. При параллельном способе трубы укладываются змейкой — одна за другой.

Водяной теплый пол под ламинат (параллельный способ укладки)

Спиральный метод, соответственно, предполагает укладку труб по спирали.

Водяной теплый пол со спиральной обвязкой

Следующим шагом является непосредственное заполнение готовой конструкции цементом для создания стяжки. После его окончательного застывания необходимо проверить готовность системы теплых полов к эксплуатации. Итак, пол с водяным подогревом под ламинат — отзывы о нем самые положительные — подлежат температурному режиму, проверяется вся гидравлика. Если неисправностей нет, то теплый пол можно считать готовым к эксплуатации.

Таким образом, вариантов устройства системы теплого пола очень много, однако с учетом эксплуатационных характеристик ламината оптимальными вариантами являются: инфракрасная пленка и водяные полы. Они позволят с легкостью обогреть не только сам чистовой пол, но и воздух в помещении, где они будут установлены.

Пленочный теплый пол по инструкции ламината. Как выбрать инфракрасный теплый пол для ламината и провести монтаж? Особенности монтажных работ

Сейчас многие в качестве напольных покрытий выбирают ламинат, потому что он довольно красивый, прочный и простой в установке.Но у этого покрытия есть ряд недостатков, один из которых — очень холодный. Именно поэтому отличным решением данной проблемы является установка пола с инфракрасным подогревом под ламинат.

Что такое инфракрасные полы?

Инфракрасный теплый пол, по сути, представляет собой метод обогрева поверхности, который осуществляется за счет увеличения температуры нагревательных элементов с помощью электричества. Инфракрасный обогреватель имеет специальные токопроводящие полосы, которые пропускают электричество и нагревают поверхность.Электричество течет по проводам и равномерно нагревает пол. Именно эта система определяет полную герметичность инфракрасного пола и его устойчивость к повышенной влажности.

В данной конструкции есть термостат. С его помощью можно самостоятельно изменять температуру в помещении и в отдельных его зонах. Инфракрасный теплый пол совершенно безвреден для здоровья человека. Он испускает только отрицательно заряженные ионы, что дает даже положительный эффект.

Еще одна особенность этого пола в том, что он прогревает всю комнату.Это связано с тем, что под ней установлена ​​теплоотражающая облицовка, которая постепенно нагревает расположенные сверху предметы. Таким образом, это устройство будет обогревать пол, а не потолок соседей в случае его установки в квартире. Инфракрасный пол не нагревает воздух, поэтому нагревание происходит постепенно и правильно.

Эта конструкция идеально подходит в качестве основы для укладки ламината именно потому, что обеспечивает равномерный прогрев поверхности, а это щадящий для этого покрытия.К тому же такая система теплого пола экономична, позволяя снизить затраты электроэнергии на такой обогрев на 20%.

Ламинат — отличное покрытие для теплого пола, поскольку он достаточно тонкий и однородный. Таким образом, тепло правильно распределяется по всей площади помещения. Полы с подогревом не концентрируют излучение внутри ламината, а пропускают его. Полы с подогревом под ламинатом позволяют поддерживать комфортную температуру в помещении и делают прогулку по дому босиком более приятной.Такая система отопления предоставляет владельцам возможность самостоятельно контролировать комфортный температурный режим в любом помещении. Кроме того, для такого источника тепла отлично подходит ламинат, поэтому система инфракрасного теплого пола незаменима в современных условиях.

В основном эти полы питаются от фольгированных утеплителей. Это прозрачные листы полиэстера с параллельными полосами углеродной пасты между ними. Под воздействием напряжения он излучает инфракрасную энергию.Средняя ширина таких пленок составляет 50 см или 100 см. Длина может зависеть от размеров помещения, пленку легко разрезать по линии реза. Запрещается резка покрытий на других частях.

Под ламинат чаще всего используют полы, мощность обогрева которых составляет 150 Вт на квадратный метр. Таким образом, нагрев не превысит 40 градусов, для ламината такой уровень будет приемлемым. У теплого пола инфракрасного типа есть специальный датчик с подключенным к нему кабелем, который позволяет контролировать температурный режим.

Типы, их достоинства и недостатки

В настоящее время производители представляют две основные системы инфракрасных полов. Отличительные:

Первый вариант — это модель из рулонов тонкой пленки с нагревательными элементами в виде полос. Второй вариант — это набор угольных стержней, которые соединяются между собой при помощи проводов. Первый тип очень популярен, поскольку имеет ряд преимуществ и прост в установке.При этом не нужно проводить никаких дополнительных или подготовительных работ … С этой задачей может справиться любой, даже не имея соответствующих навыков или опыта в этой сфере. Такую систему обогрева можно установить на любой пол, независимо от его текстуры, при этом не нужно использовать стяжку.

Еще одним важным преимуществом инфракрасного покрытия является то, что он позволяет регулировать температуру в помещении , создавая ощущение комфорта. К тому же перепады температуры могут происходить довольно быстро.

Если вдруг решите включить и нагреть пол, то за считанные минуты он нагреется, и температура в помещении заметно поднимется. В этом явное преимущество инфракрасных теплых полов по сравнению с другими покрытиями.

Важным преимуществом такого типа теплого пола является то, что он не вредит чистому напольному покрытию. Именно поэтому этот вид системы отопления чаще всего используется в сочетании с ламинатом.Большой плюс — сам принцип работы системы отопления. Он не нагревает воздух и не дает ему подняться вверх. Система равномерно распределяет теплые потоки, и, таким образом, температура воздуха внизу будет значительно выше, чем наверху.

Инфракрасное излучение совершенно безопасно и даже полезно. Не влияет на уровень влажности в воздухе, не сушит его и делает пребывание в помещении более комфортным. Кроме того, многие специалисты отмечают, что инфракрасные полы обладают лечебным действием и могут предотвратить ряд заболеваний.Таким образом, они совершенно не вредят, а, наоборот, помогают улучшить условия в помещении.

Инфракрасный пленочный пол позволит оптимально обогреть комнату. Это один из самых экономичных способов обогрева. Такой обогреватель значительно снижает потребление энергии. Кроме того, он обеспечивает комфортный уровень обогрева ног. Даже если какая-либо часть системы выйдет из строя, вам не нужно полностью менять всю систему. Можно лишь заменить определенный участок и наслаждаться теплым полом.

Производители гарантируют долгий срок службы таких обогревателей, даже если они работают бесперебойно. Эти системы отопления не требуют особого ухода, они отличаются универсальностью, простотой и функциональностью. Именно поэтому они так распространены и пользуются большой популярностью у покупателей. Но у этой системы отопления есть и ряд недостатков. Во-первых, дороговизна системы отопления.

Не каждый может позволить себе такой теплый пол, особенно если приобретать только качественные проверенные модели отопления.Кроме того, при неправильной установке или некоторой механической нагрузке такие полы легко повредить b и частично вывести систему из строя, а некоторые нагревательные элементы придется заменить.

Также многие производители предупреждают: существует возможность противопожарных пленочных теплых полов. Именно поэтому очень важно учитывать эксплуатационные требования производителей и внимательно изучать всю инструкцию. Еще один недостаток — не каждый может правильно подключить необходимые контакты , особенно для моделей второго типа.

У некоторых, особенно очень тонких моделей, требуется еще и ровная поверхность для укладки пола, поэтому придется дополнительно выровнять и загладить все дефекты. Еще один недостаток — экономии энергии можно добиться только в том случае, если пол прогреет комнату хотя бы до 21 градуса. Более того, этот дополнительный обогрев никак не может заменить основной.

Некоторые называют другие недостатки инфракрасных полов. Итак, покупатели жалуются, что его установка и установка не так просты, как заявляют производители.Рассчитать размер пленки и правильно разложить ее по поверхности пола довольно просто, но подключение всех контактов — очень трудоемкий и сложный процесс, с которым может справиться только электрик.

Еще один недостаток — четкое требование идеально ровной и гладкой поверхности. Это связано с тем, что пленка в некоторых случаях очень тонкая, поэтому существует вероятность разрыва или повреждения контактов.

Если пленка деформируется, система обогрева выйдет из строя.

Также многие производители заявляют, что инфракрасные полы не сушат воздух. Это утверждение верно только в том случае, если они используются отдельно от общей системы отопления, но вместе обе системы осушают воздух и снижают уровень влажности в помещении. Хотя производители часто ссылаются на такие преимущества, как ионизация воздуха и польза для здоровья, это излучение все же может вызывать аллергические реакции. Таким образом, система не гипоаллергенна и может вызвать некоторые проблемы.

При установке важно обращать внимание на датчики температуры воздуха и температуры пола: их нельзя закрывать.Несоблюдение этого требования может привести к неприятным последствиям — система выйдет из строя и работать некорректно.

Как выбрать?

Выбирая теплые инфракрасные полы для ламината, следите за тем, чтобы поверхность пола была идеально ровной, иначе система не будет работать. Предпочтение следует отдавать пленочному инфракрасному полу … Это связано с тем, что стержневая система создает определенные трудности при укладке и требует стяжки.Он плохо сочетается с ламинатом, но допустимо.

Перед выбором нужно сделать и все замеры в комнате и посчитать, сколько рулонов пленки нужно купить … Инфракрасный электрический пол можно установить в любом помещении, в том числе на балконе, выбор будет зависеть только на доступной площади.

В этом случае важен не только правильный выбор самой системы пола, поскольку в некоторых случаях она идентична, но и ламинат пленочного типа теплого пола.Можно приобрести стойкий виниловый ламинат. Важно обратить внимание на маркировку.

На упаковке должно быть указано, что такое покрытие подходит для установки на теплый пол. Пачка ламината должна иметь соответствующую маркировку, а некоторые производители даже указывают допустимую температуру нагрева (предел — 27 градусов). Также важно учитывать плотность ламината и его структуру. Лучше отдавать предпочтение моделям, имеющим более рыхлую структуру, так как они лучше проводят тепло и хорошо прогревают комнату.Более плотный ламинат наоборот очень долго нагревается и практически не отдает тепло.

При выборе важно обращать внимание на состав ламелей. Так, если они изготовлены с использованием формальдегидов, что характерно для моделей из МДФ, составляющих основу ламината, то при нагревании этот компонент может выделять вредные вещества. Если такой ламинат нагреть не более чем до 25 градусов, то уровень разряда в норме, но при более высоких температурах уровень увеличивается. Поэтому лучше отдать предпочтение ламинату класса Е1. Его можно нагревать до 27 градусов, не опасаясь выделения вредных веществ.

Также обратите внимание на цену чехла. Многие стремятся сэкономить на этом материале, приобретая более дешевые ламели, но в случае с теплым полом это неверно.

Дешевые некачественные ламели быстро выходят из строя, поэтому покрытие необходимо обновлять.Таким образом, сэкономив на нем, вы впоследствии потратите еще больше.

Также уделите больше внимания основанию. Его выбор крайне важен при устройстве теплого пола. Он может уравновесить давление на замки, соединяющие ламели, и снизить нагрузку на них при ходьбе. Основание необходимо укладывать на пленку теплого пола. Так же позволяет обеспечить равномерность нагрева. К фильму тоже нужно подходить очень ответственно и внимательно. На пленочный пол можно укладывать только специальную подложку.Так, для этого отлично подойдут техническая пробка, экструдированный пенополистирол, материалы с отражающими поверхностями, жидкие композитные системы.

Ни в коем случае не приобретайте основу из фольги, так как она недопустима для ламината и теплых полов. Увеличивает нагрев за счет повышения допустимого уровня температуры.

Как установить самому?

При установке инфракрасного пола своими руками необходимо обзавестись инструментами и соблюдать ряд требований. Итак, вам понадобится:

  • подложка с теплоотражающими функциями;
  • инфракрасная пленка;
  • датчиков температуры;
  • терморегуляторы;
  • проводка;
  • застежки — фиксаторы для установки инфракрасных полотен;
  • Изоляторы
  • ;
  • Пленка полиэтиленовая
  • , защищающая от влаги;
  • изолента;
  • нож, ножницы;
  • Линейка
  • ;
  • Рулетка
  • ;
  • карандаш.

Чтобы правильно уложить ламинат и сделать теплый пол, важно соблюдать технологию и проверять все составляющие.

Эта система отопления должна быть удалена от других источников тепла, таких как радиатор, печь, камин и другие. Лучше, если расстояние будет около полуметра. При установке также следует учитывать расположение мебели в комнате. Лучше, если теплая пленка будет располагаться только в тех местах, где мебель не будет стоять, это важно заранее рассчитать.

При установке необходимо обеспечить возможность контроля работы теплого пола, дополнительный доступ к системе для устранения неполадок при их возникновении. Укладка ламината очень важна. Он должен обеспечивать необходимую вентиляцию теплого пола и уровень теплопроводности. Еще нужно позаботиться об идеально ровном основании пола и избавиться от всех неровностей и трещин … Кроме того, нужно установить розетки для подключения теплого пола к электросети.

После этого можно проводить подготовку и изоляцию. Первоначально следует очистить пол и удалить всю грязь и мусор, даже небольшие пятнышки могут повредить поверхность пленки. Для этого лучше использовать пылесос. После этого нужно снять замеры: площадь комнаты без учета площадей пола, где будет располагаться мебель … Обязательно правильно рассчитали материал.

Ни в коем случае нельзя укладывать инфракрасный пол из фольги внахлест.Лучше, если таких полов не хватает длины или ширины, оставить небольшое расстояние, чем класть одну пленку поверх другой. После этого нужно смонтировать специальную теплоотражающую подложку. Подложка покрывает всю площадь пола. Его намного проще сократить или разрезать.

Затем необходимо приклеить снаружи все стыки этой защитной подложки, правильно разрезать инфракрасную пленку, исходя из сделанных замеров. Причем резать его можно только на специально обозначенных производителем участках.Обычно они отмечены белыми рамками. Пленку можно уложить на пол в комнате по всему периметру, если прямо на полу нет крупной мебели.

Если он есть, то лучше его обойти. Затем нужно заизолировать шины. Медные шины необходимо приклеить изолентой, скручивая при этом по сечению. Постарайтесь обеспечить полную изоляцию без забора воздуха. После этого нужно обработать шину заземления. Это элемент, который находится в центре каждого нагревательного листа.

Его необходимо согнуть с двух сторон, не деформируя остальные участки. Изоленту необходимо использовать для изоляции пленки на других участках. Его необходимо наносить таким образом, чтобы складка была на изнаночной стороне. После этого можно заизолировать пленку изолентой. Его наклеивают на половину ширины и загибают через прорезь инфракрасного листа. После изоляции и укладки можно переходить к подключению термостатов и пайке всех проводов.

Итак, пленку лучше выровнять в месте укладки и зафиксировать край подложки стороной, противоположной регулятору температуры. Затем нужно пропаять провода, соединяющие разные части инфракрасного пленочного пола. Сложив пленку в той части, где установлен терморегулятор, ее необходимо сложить изнаночной стороной вверх. В этом положении можно временно закрепить его липкой лентой.

Затем с помощью нагретого паяльника или канцелярского ножа нужно избавиться от изоляционного слоя.Вы также можете отметить точки плавления изоляции, а затем очистить секции ножом. После важно произвести полную изоляцию … Это можно сделать с помощью изоленты.

После этого приступаем к установке датчика температуры пола. Это приспособление необходимо установить под пленку в специальные пазы. Термодатчики устанавливаются в самом теплом месте инфракрасного пола — центральной части пленки.Таким образом можно избежать перегрева всего пола. Датчик температуры имеет провод к термостату. Там его необходимо зафиксировать специальной лентой. Затем следует зачистить провода и подключить их. После этого нужно подключить шины заземления, причем важно их зачистить, подрезать и соединить кабелем.

Отходящие провода следует поместить в гофрированную трубу.

Затем нужно закрепить пленку.Сделать это можно, закрепив его на подложке монтажным скотчем. Таким образом вы сможете создать ровную поверхность и избежать перекрытия областей. Далее можно переходить к испытанию инфракрасного пленочного теплого пола и укладке ламината. Поверх полов укладывается полиэтиленовая пленка. Он защищает инфракрасный пол от влаги.

Укладка пленки должна производиться внахлест по стенам, а толщина полиэтиленовой пленки должна быть не менее 160 мкм. Только после этого можно переходить к укладке ламината, правильно зафиксировав все замки и обеспечив необходимую вентиляцию при установке.

При самостоятельной установке также следует придерживаться некоторых правил. Регулятор температуры лучше всего размещать на высоте около 20 см от пола в доступном месте. Также учтите, что при кладке все крайние элементы пленки должны иметь зазоры возле стен. Важно не прижимать их плотно и отступать примерно на 30 см от каждой стены.

При оформлении интерьера в помещении, где такие теплые полы уложены под ламинат, ни в коем случае нельзя использовать ковры или другие теплые напольные покрытия.Таким образом, теплый воздух будет задерживаться на поверхности ламината и портить его структуру. В помещении не будет достаточно тепла, но покрытие перегреется.

Кроме того, если в том месте, где установлен терморегулятор, застелить ковролин, то реле мощности будет постоянно отключаться, и весь обогрев помещения в целом будет совершенно неэффективным.

По внешнему виду инфракрасный теплый пол напоминает плотную пленку с черными полосами на ней.Однако термоковрики — это лишь часть сложной электросистемы, позволяющей обогревать цоколь в квартире.

В этом случае нагрев полов происходит за счет инфракрасного излучения, которое появляется из-за угольной пасты, расположенной между листами прозрачной пленки. Он нарисован параллельными линиями и выглядит как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где медное и серебряное соединение действует как проводник.

Укладка листов пленочного теплого пола


Основная часть системы инфракрасного обогрева — это точно такие же полосатые пленочные обогреватели. Они продаются в рулонах и могут иметь ширину от 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь проходит линия отреза, позволяющая купить ровно столько пленки, сколько нужно для обустройства системы отопления в конкретном помещении. Пленка продается метрами.


Мощность инфракрасных пленок 150, 200 или 440 Вт / м2.Эти показатели пригодятся при расчетах по устройству системы теплого пола, для определения нагрузки на электрическую систему дома. Для ламината оптимально использовать маты мощностью 150 Вт / м2. Они позволят нагреть полы максимум до 40-45 градусов, при этом более высокая температура не нужна.


Также в систему теплых полов с инфракрасным обогревом обязательно входят:

  • термостат;
  • термодатчик;
  • зажимов или зажимов специальные;
  • проводов для подключения системы.

Инфракрасная напольная система отличается высокой надежностью, так как отдельные элементы соединены параллельно — в случае неисправности одного из элементов остальные продолжат работу.


Инфракрасный теплый пол имеет множество преимуществ, которые делают его одним из лучших вариантов для обогрева полов из ламината:

  • оптимальное и равномерное распределение температуры по всей площади пола;
  • бережливость;
  • оптимальный уровень температуры пола в пределах 45 градусов;
  • быстрый нагрев поверхности;
  • простота монтажа и ремонта;
  • нет необходимости устанавливать стяжку, так как покрытие пола можно укладывать на термоковрики;
  • длительный срок бесперебойной работы.


Главный недостаток таких полов — довольно высокая стоимость оборудования и материалов, но вложение будет полностью оправдано, если учесть все преимущества системы.

Главное преимущество пленки для теплого пола в том, что не требуется стяжка, финишный слой укладывается непосредственно на пленку.

Использование данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат.Из них можно выделить основные:

  • Электрические полы на основе нагревательных матов или кабелей нагреваются неравномерно, что нежелательно для ламината;
  • Температурные перепады в системе водяных теплых полов при подключении к неавтономной системе они негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и трещин;
  • Для установки водопровода требуется дополнительная стяжка, которая уменьшает высоту помещения и требует больше всего времени на обустройство.
Устройство «пирога» для теплого пола

Сравнив эти особенности теплого пола с инфракрасным полом, можно убедиться, что он лишен таких недостатков. Кроме того, инфракрасный теплый пол под ламинат имеет ряд преимуществ:

  1. Пленка теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
  2. Этот тип позволяет снизить затраты на электроэнергию по сравнению с другими системами теплого пола;
  3. Поверхность нагревается очень быстро и равномерно;
  4. Длительный срок службы;
  5. Быстрый и легкий монтаж, что дает возможность уложить своими руками;
  6. Не создает сухого воздуха в помещении.

По внешнему виду инфракрасный теплый пол напоминает некую плотную пленку с черными полосами. Но так называемые термоковрики — это всего лишь часть электрической системы, которая дает возможность обогреть основание в самой квартире.

Этим системам присущ ряд преимуществ:


Ну и последний плюс это цена. Монтаж пленочного теплого пола под линолеум обойдется намного дешевле, чем выполнение сложного водяного охлаждения пола.Дело в стоимости монтажа, а не в самом фильме. Однако, в зависимости от производителя, сама пленка может быть дешевле «устаревших» систем теплого пола.

  • равномерное тепловое излучение — дает возможность прогреть ламинат по всей поверхности;
  • экономное потребление энергии. Позволяет сэкономить до 30% по сравнению с другими системами теплого пола;
  • отсутствует риск нарушения целостности ламинированного покрытия, так как нет необходимости нагревать систему до высоких температур.Благодаря использованию инфракрасного излучения в первую очередь прогреваются предметы в помещении, а не воздух;
  • нет необходимости выполнять «мокрые» работы. Укладка ламината не требует заливки стяжки;
  • возможность использования любого типа подложки;
  • наличие. В крупных торговых павильонах есть демонстрационные модели, на которых можно визуально (визуально и тактильно) оценить работу системы (доступны в крупных городах Москва, Санкт-Петербург).Санкт-Петербург и др.) Или заказать в интернет-магазине, исходя из технических характеристик и отзывов владельцев.

Главное преимущество пленки для теплого пола в том, что не требуется стяжка, финишный слой укладывается непосредственно на пленку.

  • Электрические полы. основанные на нагревательных матах или кабелях, они нагреваются довольно неравномерно, что нежелательно для ламината;
  • Перепады температуры в системе водяного теплого пола при подключении к неавтономной системе негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и трещин;
  • Для монтажа водопровода требуется дополнительная стяжка.что уменьшает высоту комнаты и требует больше времени на оснащение.

Теплый пол «пирог»

Принцип работы

Прокладку разводки пленочного теплого пола необходимо проводить от центра к плинтусам на стенах во избежание чрезмерного давления напольного покрытия. Провода укладываются под пленку, в которой под них предварительно прорезаются отверстия. Закрепив место разреза, закрепите его скотчем.Электропроводку необходимо прокладывать так, чтобы она не выступала за теплоизоляционную подложку.

Кабель подключается к зажимам параллельно. Концы проводов зачищаются, проталкиваются через надрез в пленке и вставляются в точки крепления зажима, после чего прижимаются плоскогубцами. Место стыка заизолировано и закреплено на пленке скотчем. Чтобы не путать линии разводки, вы можете выбрать два цвета кабелей.

После укладки термопленки к ней необходимо прикрепить термодатчик.Размещают его, как правило, в районе второй секции. Под его проводку и сам датчик в пленке сделаны надрезы. Кроме того, стоит проследить за тем, чтобы пленка делала плавный поворот в том месте, где кабель проходит под датчиком температуры. Это предотвратит перекручивание кабеля.

После установки датчика можно приступать к установке термостата. Предпочтительно, когда он подключен постоянно, однако допускается и подключение через розетку.

Подключайте термостат к пленочному инфракрасному полу с подогревом так же, как и другие типы полов с подогревом. Два провода, подходящие для датчика температуры и теплого пола, подключены попарно с обеих сторон термостата. Два оставшихся свободных разъема используются для подключения кабелей питания. Земля подключается с помощью клеммы.

Проверка системы

Перед укладкой ламината убедитесь, что теплый пол исправен.Если нет перегрева отдельных элементов или искрения, значит термопленка качественная.

Как только будет установлено, что неисправностей нет, нагревательные элементы следует покрыть слоем защитного полиэтилена толщиной не менее 80 мкм, предназначенным для предотвращения попадания влаги в термопленку. К тому же такой слой увеличит срок службы теплого пола. Уложите полиэтиленовую пленку на всю поверхность теплого пола.

И напоследок несколько советов по установке системы инфракрасного обогрева:

  • влажность в помещении, где проводятся работы, должна быть не более 60%;
  • монтаж инфракрасных полов осуществляется при температуре от 0 градусов и выше;
  • термопленка даже для тестирования должна подключаться к сети только в развернутом состоянии — ее нельзя подключать в рулоне;
  • если пленка была повреждена на месте графитового (черного) слоя, то место повреждения обязательно утепляют с двух сторон;
  • датчик температуры необходимо подключить так, чтобы при необходимости его можно было легко заменить;
  • Если в квартире произошло наводнение, то важно срочно отключить полы и не использовать их, пока они не просохнут.


При правильном подключении инфракрасного теплого пола прослужит не один десяток лет. Важно проводить все работы аккуратно и аккуратно — только в этом случае можно получить желаемый результат!

Обычные системы отопления работают по схеме прямого теплообмена. Например, батареи получают энергию от горячей воды, которая нагревается в ближайшей котельной. Затем эта энергия передается воздуху в комнате, и, таким образом, тепло распределяется по комнате.То же самое и в случае использования электронагревателей, только там нагревается ТЭН.

Теплые полы

В, созданные на основе водных или электрических (не инфракрасных) систем, также происходит простейший теплообмен, только в этом случае нагревается стяжка, под которой находится кабель или трубы. Недостаток таких систем — инерционность. На предварительный прогрев пола уходит много ресурсов, но с другой стороны, при отключении электроэнергии пол остывает медленно, так как трубы или кабели под стяжкой некоторое время не остывают.

Пленочный теплый пол под линолеум или плитку работает иначе. Здесь под поверхностью (плиткой, линолеумом или ламинатом) находятся прозрачные полиэфиры с полосами (или пастой) с углеродным покрытием. Каждая полоска подключается к медной шине — на нее подается напряжение. При прохождении тока через угольную пасту создается поток излучения с волнами длиной 5–20 мкм.

Сама пленка и шина очень мало нагреваются. Генерируемый поток инфракрасной энергии нагревает поверхности, на которые он попадает, в данном случае пол.Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для нагрева. Аналогом является солнце, которое также является источником теплового инфракрасного излучения. Его лучи нагревают попадающиеся на их пути поверхности.

Принцип работы инфракрасных систем известен давно и успешно применяется в настенных, потолочных или подвесных обогревателях. Он успешно доказал свою эффективность на протяжении многих лет.С развитием технологий научились укладывать инфракрасный теплый пол под ламинат или другое покрытие. Это стало возможным благодаря развитию пленочных нагревателей с углеродным покрытием.

Ламинат для пленочного теплого пола — какой лучше выбрать

Прежде чем окончательно определиться с инфракрасным типом теплого пола, необходимо изучить информацию о том, какой ламинат можно укладывать поверх утеплителей этого типа без вреда для себя. Подходящий материал необходимо специально пометить в виде «змейки».Именно такое обозначение сообщает будущему владельцу теплого пола из ламината, что ламинат подходит для обустройства системы отопления.

Процесс укладки ламината поверх ИК теплого пола

Несмотря на то, что производители и мастера рекомендуют укладывать пленочный теплый пол под ламинат, не стоит сбрасывать со счетов особенности самого ламината.

В частности, при выборе ламината для инфракрасного теплого пола нужно обращать внимание на несколько факторов:

  • Маркировка ламината… Большинство производителей быстро отреагировали на меняющиеся рыночные тенденции и добавили ламинат специально для полов с подогревом в свой ассортимент. Возможность использования ламината для теплого пола будет указано на упаковке (соответствующий значок на этикетке). Более того, некоторые производители указывают максимальную температуру нагрева;

Прежде чем решиться на установку теплого пола на основе ИК-пленки, необходимо разобраться в ее положительных и отрицательных качествах.

К достоинствам материала можно отнести:

  • Пленка располагается только в тех местах, которые необходимо нагреть. Нет необходимости тратить энергию на обогрев пространства, занимаемого мебелью;
  • Простота монтажа материала позволяет выполнять все работы самостоятельно, что положительно сказывается на общих расходах;
  • Инфракрасная пленка отлично выдерживает перепады температур и может работать даже при минусовых температурах. Эта особенность позволяет использовать его в загородных домах, не предназначенных для постоянного проживания;
  • Инфракрасные теплые полы можно устанавливать не только в квартирах, но и в офисных зданиях;
  • Тепловые волны, исходящие от установленной системы, по своим характеристикам соответствуют солнечным лучам;
  • Отказ одного или нескольких элементов не влияет на работу всей системы;
  • Проникновение волн тепла снизу позволяет равномерно распределять тепло, создавая комфортные условия в помещении;
  • ИК-системы имеют долгий срок службы.

И недостатки:

  • Высокие энергозатраты;
  • При неправильном выборе напольного покрытия эффект от использования материала может значительно снизиться.

Инфракрасное напольное отопление

Инфракрасная система теплого пола основана на способности определенных материалов излучать тепловые волны при нагревании. Это явление основано на электромагнитном излучении, которое производит волны длиной до 100 микрон.

Такой излучатель в инфракрасной пленке представляет собой углеродное покрытие, которое нагревается при прохождении электрического тока через проводящие медные и серебряные полосы, в результате чего нагреваются пол и помещение.

Некоторые лучи могут проходить сквозь напольное покрытие, поэтому размещение инфракрасных пленок под общей мебелью запрещено, так как система может перегреться. Производители выпускают инфракрасный материал с потреблением до 440 Вт / м2, но для нагревательного устройства под ламинатными полами максимальная мощность ограничена 150 Вт / м2.

ИК-пленки выпускаются в рулонах разной длины, ширина от 500 до 1000 мм. Для удобства монтажа по всей длине рулона формируются независимые блоки с точками пропила с шагом 200-250 мм.

Инструкция по монтажу инфракрасного теплого пола

Рекомендуется укладывать ИК-пленку для дальнейшей укладки ламинатного пола в следующей последовательности:

  1. Подготовить необходимые материалы и инструменты.
  2. Расположение полос планируется с учетом дальнейшей эксплуатации помещения.
  3. Фундамент готовится.
  4. Выполняется сборка.
  5. Выполняется электрическое подключение.
  6. Установлено устройство саморегуляции системы.

Материалы и инструменты

В комплект для установки теплого пола входят:

  • ИК-пленка;
  • подложка, покрытая фольгой;
  • клейкая лента битумная;
  • скотч;
  • лента из фольги;
  • термостат;
  • соединительные клеммы;
  • провода;
  • датчик температуры;
  • Пленка полиэтиленовая.

Необходимы следующие инструменты:

  • нож и ножницы;
  • рулетка;
  • карандаш;
  • плоскогубцы;
  • изолента.

Планировка

Перед укладкой материала рекомендуется нанести будущую расстановку мебели на план этажа, так как инфракрасная пленка не умещается под тяжелыми предметами. После того, как вы разобрались, где будет располагаться крупногабаритная мебель, рассчитайте необходимое количество полос ИК-пленки и их длину.

Полученные результаты лягут в основу расчета энергопотребления всей системы теплого пола. Расчет потребляемой мощности потребуется для выбора подходящей машины, которая страхует систему.На стене выбирают подходящее место для установки терморегулятора и определяются схемой подключения к общей электросети квартиры.

При расчете длины полос ИК-пленки следует руководствоваться метками, по которым можно сделать поперечный надрез — обычно они находятся на расстоянии 20 см друг от друга.

Полосы лучше располагать на очень длинных сторонах помещения.

При планировании расположения полос необходимо соблюдать отступы от стен 200 — 300 мм, а расстояние между соседними полосами должно быть не менее 50 мм.

Подготовка

Перед тем, как укладывать инфракрасный теплый пол под ламинат, необходимо выровнять основание и удалить весь мусор. Подготовка стяжки осуществляется с учетом требований к устройству ламинатного покрытия, а значит, не допускаются перепады более 2-3 мм.

Перед установкой пленки необходимо сделать следующее:

  1. Выровненное основание очищается от мелочи и мусора;
  2. Основание покрыто фольгированной основой.Верхний слой этого материала служит отражающей поверхностью, не позволяющей теплу уходить в плиту перекрытия;
  3. Укладывать подложку встык. Отдельные полосы основы соединяются липкой лентой в единый лист.

Монтаж

Монтаж инфракрасного теплого пола под ламинат осуществляется по следующей технологии:

  • Учитывая длину провода, на стене готовится место для установки термостата.Стена проходит под сетевой кабель и силовые провода инфракрасного пола. После монтажа устройства и разводки пазы в стене заделываются штукатурным раствором;
  • ИК-материал нарезается по размеру и складывается в соответствии с маркировкой;

  • Открытые контакты, которые не используются для установки, необходимо изолировать битумной лентой;

  • Укладка пленки требуется медной полосой к основанию.Чтобы полосы не смещались при работе и эксплуатации, их фиксируют скотчем;
  • Специальные клеммы вставляются в технологические прорези на токопроводящей полосе с одной стороны, провода подводятся к другой, а крепление прижимается плоскогубцами. Каждое соединение тщательно изолируется битумной лентой, которая при подаче напряжения размягчается и плотно закрывает узел, образуя герметичную защиту;

Вставьте клемму.
Обжим клемм.
Изоляция клемм.
  • Для установки датчика температуры в фольговом основании сделана небольшая выемка для самого прибора и кабеля. Датчик и подводящий провод фиксируются на подложке липкой лентой таким образом, чтобы верхняя часть устройства приходилась на угольную полосу;

Место для термодатчика.
Монтаж датчика температуры.
  • Чтобы при укладке ламелей не возникло проблем из-за неровного основания, все стыки утоплены в подложку, для чего делают небольшие углубления для клемм и проводов;
  • Перед укладкой ламината поверхность теплого пола накрывают полиэтиленовой пленкой для защиты от воды.Отдельные полоски скрепляются скотчем, образуя единый ковер.

Подключение к сети

Электричество подключается через УЗО, прямое включение инфракрасной пленки на напряжение 220В запрещено. Для сбора отдельных полос пленки в сеть используются специальные клеммы, для которых предусмотрены точки крепления (соединение скрутками запрещено). Каждое соединение необходимо заизолировать битумной лентой.

Подключение производится по схеме, которая идет в комплекте.

Подключение термостата

Установленная система независимо регулируется на основе сигналов, передаваемых термостатом, который, в свою очередь, получает информацию от датчика, отслеживающего значение температуры.

Для подключения данного устройства производители предусмотрели специальный провод. Не рекомендуется изменять длину этого провода, так как снижается надежность передаваемого сигнала.


Схема подключения.

Схема подключения индивидуальна для каждого вида продукции, поэтому при сборке системы своими руками следует руководствоваться инструкцией.

Какой ламинат выбрать для последующей укладки поверх инфракрасного теплого пола

Укладка ламината на инфракрасный теплый пол выполняется обычным образом, но во избежание возможных побочных эффектов рекомендуется выбирать конкретные модели напольных покрытий.

Неподходящие ламели быстро изнашиваются, вызывают разрыв нагревательной пленки, а также в некоторых случаях начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось все полностью переделывать, при выборе ламината следует придерживаться следующих инструкций:

  1. Выбор начинается с типа соединения замка.Монтаж ламелей производить исключительно путем их фиксации в распорке без использования клея … В противном случае при периодическом нагреве и охлаждении основания стыки разорвутся.
  2. Задача напольного покрытия — передавать тепловые волны в дом, поэтому при выборе конкретного вида ламината рекомендуется выбирать доски с минимальным коэффициентом термического сопротивления. Соответствующая маркировка наносится на упаковку готовой продукции.Рекомендуемые параметры: не более 0,1 кв.м. х ° К / Вт .
  3. Толщина доски тоже имеет значение. На чрезмерно тонких досках при смене температурного режима замки сломаются, а слишком толстые ламели станут препятствием для прохода тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм .
  4. Следует помнить, что для производства ламинатных плит используются клеи, в состав которых входит формальдегид.Это вещество начинает улетучиваться при температуре выше 27 ° С, поэтому при выборе покрытия нужно внимательно изучить характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагревании.
  5. На долговечность напольного покрытия влияет его способность противостоять поверхностному износу. Исходя из этого, для укладки инфракрасного теплого пола под ламинат рекомендуется использовать доски с классом износостойкости не ниже 3 .
  6. При установке инфракрасного пленочного теплого пола под ламинат разрешается использовать изделия не только из деревянного ламината, но и из винила, что значительно расширяет перечень доступных для выбора вариантов.

Следуя приведенным выше советам, вы легко сможете найти и купить ламинат с инфракрасным подогревом пола. Как выбрать материал с учетом перечисленных характеристик? Обязательно обращайте внимание на обозначения, которые наносят на упаковочный материал (см. Фото ниже).

Видео по теме

Ламинат — один из самых популярных видов напольных покрытий. Часто, если в помещении требуется дополнительное отопление, требуется установка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасное покрытие пола под ламинат используется в большинстве случаев.


Главное преимущество пленки теплого пола в том, что не требуется стяжка, финишное покрытие укладывается прямо на пленку.

Использование данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как. Из них можно выделить основные:

  • , в основе которых лежат нагревательные маты или кабели, нагреваются довольно неравномерно, что нежелательно для ламината;
  • Перепады температуры в системе при подключении к неавтономной системе негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и трещин;
  • Для установки водопроводной системы требуется дополнительная, что уменьшает высоту помещения и требует больше всего времени для обустройства.

Устройство «пирога» теплого пола

Сравнив эти характеристики с теплым полом, можно убедиться, что он лишен таких недостатков. Кроме того, инфракрасный теплый пол под ламинат имеет ряд преимуществ:

  1. Пленка теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
  2. Этот тип позволяет снизить затраты на электроэнергию по сравнению с другими системами теплого пола;
  3. Поверхность нагревается очень быстро и равномерно;
  4. Длительный срок службы;
  5. Быстрый и легкий монтаж, что дает возможность уложить своими руками;
  6. Не создает сухого воздуха в помещении.

Устройство продукта

Инфракрасный теплый пол под ламинат имеет собственную систему, в которую входят следующие элементы:

  • Электропроводка;
  • ИК-пленка;
  • Теплоотражающий материал;
  • Датчики и регулятор температуры;
  • Пленочная изоляция или гидроизоляция;
  • Хомуты крепежные;
  • Инструкции по установке также включены.

Пленки обычно имеют разную длину и ширину — 50 или 100 см.У них есть специальная линия отреза, по которой можно отрезать материал необходимой длины. В других местах пленку резать нельзя.

Мощность такой системы может быть разной — 150, 220 или 440 Вт / м2, но для ламината используется вариант, имеющий показатель не более 150 Вт / м2.

Инфракрасная технология укладки пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных моментов, которые необходимо учитывать подробно.Вот эти предметы:

  1. Составление чертежа и схемы укладки;
  2. Подготовка фундамента;
  3. Монтаж инфракрасных полов под ламинат — монтаж элементов;
  4. Подключение и пробный запуск системы;
  5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будут укладываться пленки. Вы можете сделать это в виде чертежа, на котором необходимо указать, где будут располагаться датчики и терморегулятор.Нарезка пленок также осуществляется по заранее подготовленной схеме.


Один из вариантов реализации схемы укладки

Подготовка чернового пола

Поскольку речь идет об основании под укладку ламината, его необходимо подготовить в соответствии с требованиями, которые необходимы для устройства этого напольного покрытия. Бетонное основание при необходимости необходимо отремонтировать и обработать специальными составами. Также перед укладкой ИК напольных пленок необходимо выполнить следующие работы:

  • Убрать мусор и пыль;
  • Для изготовления напольного покрытия из фольгированного термоотражающего материала (толщиной 2-3 мм).При этом фольговая сторона материала должна быть снаружи;
  • Закрепите полоски материала на двустороннем скотче и соедините между собой специальной липкой лентой;
  • Сделайте вырезы в материале для датчиков и регулятора в местах, указанных на схеме.

Памятка по использованию фольгированной световозвращающей основы

Крепление

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для достижения желаемого результата необходимо соблюдать план действий:

  • Вырезать элементы пленки согласно схеме.При этом следует учитывать, что на токопроводящих деталях нельзя допускать порезов;
  • Пленка перевернута медным проводом внизу. Расстояние между пленками не должно превышать 10 см;
  • Те места, где была разрезана пленка по контактным швам, необходимо заклеить герметизирующей лентой, которая входит в комплект;
  • Закрепите пленки липкой лентой к световозвращающему материалу и друг к другу;
  • Установите клипсу в специальный вырез с одной половинкой, а вторая будет располагаться под пленочным элементом.Затем сожмите его плоскогубцами и изолируйте;
  • Поместите термостат под фольгу и закрепите битумной изоляцией. Причем он должен быть примерно по центру листа. Контакт рабочей части черной излучающей полосой;
  • Клеммы и провода помещаются в пазы, подготовленные в световозвращающем материале, и фиксируются липкой лентой.

Подключение и пробный запуск системы

После основных работ по укладке пленочного теплого пола своими руками завершены.Необходимо подключить систему. Для этого выполните процедуру:

  1. Подвести провода к блоку терморегуляции;
  2. При необходимости использовать стандартные разъемы;
  3. Подключение лучше всего производить под наблюдением специалиста или использовать инструкцию по подключению, прилагаемую к комплекту теплого пола.

Подключение к термостату

После подключения и проверки правильности всех подключений можно выполнить тестовый запуск системы.

Укладка ламината

После того, как система будет полностью подготовлена ​​и проведен тестовый запуск, можно приступать к укладке ламината.

Между ламинатом и инфракрасным полом с подогревом необходимо уложить полиэтиленовую пленку или гидроизоляционный материал. Срезы необходимо соединить внахлест и склеить скотчем. Это необходимо для обеспечения безопасной эксплуатации теплого пола и защиты от повреждений и чрезмерного увлажнения.

Результат

Изучив рекомендованную инструкцию по укладке пленочного теплого пола своими руками, можно сказать, что все работы можно выполнить самостоятельно.При этом инфракрасный теплый пол под ламинатом станет отличной альтернативой другим видам таких полов, а также станет хорошим дополнением к системе обогрева.

Уважаемый читатель, не оставайтесь равнодушными, поделитесь своим мнением о статье или расскажите о своем опыте эксплуатации описанной системы отопления.

Инфракрасный пол под ламинат. Пленочный теплый пол под ламинат

Инфракрасный пол под ламинат.Пленочный теплый пол под ламинат — инструкция по монтажу Максимальная температура инфракрасного теплого пола под ламинат



Система «теплый пол» пользуется заслуженной популярностью у отечественного потребителя. Если всего несколько лет назад на рынке были представлены в основном электрические и водные системы, которые было сложно установить, то теперь появился новый тип продукта, который работает с инфракрасным излучением.

IR-полы полностью безопасны, их можно укладывать под любую отделку.Производители заявляют, что сверху можно укладывать ламинат, паркет, массивную доску и т. Д. При этом при работе с деревом необходимо соблюдать определенные рекомендации.

Как следует обогревать теплый пол инфракрасным излучением

Пленочные инфракрасные теплые полы под ламинатом и натуральными паркетными досками излучают излучение. За счет этого нагревается в основном не поверхность напольного покрытия, а находящиеся на нем предметы и воздух в помещении.

У этого есть определенные преимущества: быстрый обогрев помещения, возможность обогрева открытых пространств и т. Д.Некоторые мастера этим пользуются и укладывают пробковый ламинат, настил в открытых беседках, дополнительно выполняя систему обогрева с помощью пленочных полов.

Укладка ламината на теплый пол с инфракрасным излучением имеет еще одно преимущество — излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и древесные материалы.

Какой мощности выбрать пленочный пол

Монтаж инфракрасного теплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, подтвержденным практикой, для помещений стандартной площадью 100-150 м² следует приобретать пленку мощностью 150 Вт / м².

Продавцы часто убеждают в обратном и предлагают купить пол с производительностью 220 Вт / м², но, как правило, утверждение, что это необходимо, основывается только на желании продать товар, который стоит дороже.

Рассчитайте необходимое количество материала, сделайте макет пленки, лучше всего доверить это профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только рассчитать необходимое количество пленочных этажей, но и распечатать правильный макет.

Напряжение пленочного пола указано на упаковке с материалом, там же указана потребляемая мощность, что позволяет рассчитать расход электроэнергии за сутки и за отопительный сезон.

Какой инфракрасный теплый пол лучше для ламината и паркета

Пленочный теплый пол можно уложить под ламинат двух типов. У каждого из них есть свои преимущества и особенности.
  1. Биметаллический — устройство состоит из двух тонких пластин. Верхний слой — медь с дополнительными добавками, нижний — алюминиевый сплав.
  2. Карбон — имеет сложную конструкцию, состоящую из резистивного элемента, нагревательные части в котором соединены последовательно и параллельно.
Практика показывает, что под паркетную доску практичнее укладывать теплые полы карбоновым инфракрасным излучением. Как правило, угольная система лучше нагревает комнату и производит более мягкое излучение.

Последовательность и особенности укладки, соединения

Уложить инфракрасный теплый пленочный пол под ламинат своими руками несложно, нужно лишь следовать инструкции производителя и придерживаться рекомендаций опытных строителей.

Производитель максимально упростил задачу, упростив до минимума процесс установки. Кстати, все опытные строители придерживаются «золотого правила», строго соблюдают пошаговую технологию укладки инфракрасного теплого пола под ламинат, которая распечатывается и оформляется вместе с технической документацией.

В частности, указано:

  • Теплые ИК-полы для ламината укладываются строго на ровную поверхность, при этом основной материал практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
  • Перед укладкой необходимо составить и нанести на бумагу схему укладки пленочного пола. Это позволит избежать осложнений в рабочем процессе.
  • Электрический инфракрасный пол укладывается таким образом, чтобы после окончания работ не было стыков, лежащих один на другом (без нахлеста). Пленка укладывается ровно, без промежутков между слоями.
  • Пол с инфракрасным обогревом фольгой соединен медными проводами с термостатом. Отдельно необходимо заземлить ИК-пол.Для этого в регуляторе предусмотрены специальные разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема подключения инфракрасных теплых полов также указана в инструкции по эксплуатации.
  • Перед нанесением финишного покрытия необходимо проверить работоспособность инфракрасного теплого пола. Для этого подайте напряжение и проверьте, все ли части пленки нагреваются. Если одна из пленок не нагревается, клеммы дополнительно герметизируют.Часть пленки, которая еще не нагревается, вырезается и на ее место укладывается новая.
Соединение пола из ИК-пленки считается завершенным после проверки работоспособности всех частей. Теперь вы можете приступить к укладке винила или коммерческого ламината, паркета или обшивки.

Какой ламинат выбрать для инфракрасного пола

Эффективность инфракрасного обогрева достигается не только правильной укладкой пленки, но и выбором финишного покрытия.Некоторые хозяева говорят, что буквально через несколько лет после укладки ламинат просох, паркетный пол начал скрипеть или в массиве появились стыки.

Что поможет вам не ошибиться в выборе материала?

  • Инфракрасный теплый пол оказывает определенное влияние на ламинат. Происходит небольшое расширение и сжатие конструкции под воздействием излучения. Домашний ламинат не подходит для укладки под пленочные полы.
    Оптимальным будет выбор материала товарного сорта, высокой износостойкости. Еще лучше будет уложить паркетную доску или массив дерева. Обязательно соблюдение требований для правильного монтажа ламината. Рассчитывать схему необходимо таким образом, чтобы после укладки доска крайняя к стене была не короче 25 см.
  • Укладка под паркетную доску требует применения мастики для приклеивания основания и стыков между досками.В результате создается прочная основа, не поддающаяся растрескиванию под воздействием температур. Таким образом, влияние теплого пленочного пола на паркет сводится к минимуму.
Несмотря на то, что инфракрасные полы предназначены для использования ламината, производитель рекомендует использовать только пол коммерческого класса или выбирать паркет или массивную деревянную доску.

Правила безопасной эксплуатации

Даже несложные расчеты позволяют рассчитать, что для обогрева дома площадью 100 м² потребуется примерно 15 кВт.В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола для пленки мощностью 150 Вт составляет 45 ° С.

Для безопасной эксплуатации необходимо использовать только провод необходимой мощности и сечения; вся электрическая система должна быть заземлена. Остальная часть ИК-пленки является наиболее безопасной в использовании.

Энергозатратность пола делает этот вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасный обогрев в качестве дополнительного метода обогрева.

Прежде чем решиться на установку теплого пола на основе ИК-пленки, необходимо разобраться в ее положительных и отрицательных качествах.

К достоинствам материала можно отнести:

  • Пленка располагается только в тех местах, которые необходимо нагреть. Нет необходимости тратить энергию на обогрев пространства, занимаемого мебелью;
  • Простота монтажа материала позволяет выполнять все работы самостоятельно, что положительно сказывается на общих расходах;
  • Инфракрасная пленка отлично выдерживает перепады температур и может работать даже при минусовых температурах.Эта особенность позволяет использовать его в загородных домах, не предназначенных для постоянного проживания;
  • Инфракрасные теплые полы можно устанавливать не только в квартирах, но и в офисных зданиях;
  • Тепловые волны, исходящие от установленной системы, по своим характеристикам соответствуют солнечным лучам;
  • Отказ одного или нескольких элементов не влияет на работу всей системы;
  • Проникновение волн тепла снизу позволяет равномерно распределять тепло, создавая комфортные условия в помещении;
  • ИК-системы имеют долгий срок службы.

И недостатки:

  • Высокие энергозатраты;
  • При неправильном выборе напольного покрытия эффект от использования материала может значительно снизиться.

Инфракрасное напольное отопление

Инфракрасная система теплого пола основана на способности определенных материалов излучать тепловые волны при нагревании. Это явление основано на электромагнитном излучении, которое производит волны длиной до 100 микрон.

Такой излучатель в инфракрасной пленке представляет собой углеродное покрытие, которое нагревается при прохождении электрического тока через проводящие полосы из меди и серебра, в результате чего нагреваются полы и комната.

Некоторые лучи могут проходить сквозь напольное покрытие, поэтому размещение инфракрасных пленок под общей мебелью запрещено, так как система может перегреться. Производители выпускают инфракрасный материал с потреблением до 440 Вт / м2, но для нагревательного устройства под ламинатными полами максимальная мощность ограничена 150 Вт / м2.

ИК-пленки выпускаются в рулонах разной длины, ширина от 500 до 1000 мм. Для удобства монтажа по всей длине рулона формируются независимые блоки с точками пропила с шагом 200-250 мм.

Инструкция по монтажу инфракрасного теплого пола

Рекомендуется укладывать ИК-пленку для дальнейшей укладки ламинатного пола в следующей последовательности:

  1. Готовятся необходимые материалы и инструменты.
  2. Расположение полос планируется с учетом дальнейшей эксплуатации помещения.
  3. Фундамент готовится.
  4. Выполняется сборка.
  5. Выполняется электрическое подключение.
  6. Установлено устройство саморегуляции системы.

Материалы и инструменты

В комплект для установки теплого пола входят:

  • ИК-пленка;
  • подложка, покрытая фольгой;
  • клейкая лента битумная;
  • скотч;
  • лента из фольги;
  • термостат;
  • соединительные клеммы;
  • провода;
  • датчик температуры;
  • Пленка полиэтиленовая.

Необходимы следующие инструменты:

  • нож и ножницы;
  • рулетка;
  • карандаш;
  • плоскогубцы;
  • изолента.

Планировка

Перед укладкой материала рекомендуется нанести будущую расстановку мебели на план этажа, так как инфракрасная пленка не умещается под тяжелыми предметами. После того, как вы разобрались, где будет располагаться крупногабаритная мебель, рассчитайте необходимое количество полос ИК-пленки и их длину.

Полученные результаты лягут в основу расчета энергопотребления всей системы теплого пола. Расчет потребляемой мощности потребуется для выбора подходящей машины, которая страхует систему.На стене выбирают подходящее место для установки терморегулятора и определяются схемой подключения к общей электросети квартиры.

При расчете длины полос ИК-пленки следует руководствоваться метками, по которым можно сделать поперечный надрез — обычно они находятся на расстоянии 20 см друг от друга.

Полосы лучше располагать по самой длинной стороне комнаты.

При планировании расположения полос необходимо соблюдать отступы от стен 200 — 300 мм, а расстояние между соседними полосами должно быть не менее 50 мм.

Подготовка

Перед тем, как укладывать инфракрасный теплый пол под ламинат, необходимо выровнять основание и удалить весь мусор. Подготовка стяжки осуществляется с учетом требований к устройству ламинатного покрытия, а значит, не допускаются перепады более 2-3 мм.

Перед установкой пленки необходимо сделать следующее:

  1. Выровненное основание очищается от мелочи и мусора;
  2. Основание покрыто фольгированной основой.Верхний слой этого материала служит отражающей поверхностью, не позволяющей теплу уходить в плиту перекрытия;
  3. Укладывать подложку встык. Отдельные полосы основы соединяются липкой лентой в единый лист.

Монтаж

Монтаж инфракрасного теплого пола под ламинат осуществляется по следующей технологии:

  • Учитывая длину провода, на стене готовится место для установки термостата.Стена проходит под сетевой кабель и силовые провода инфракрасного пола. После монтажа устройства и разводки пазы в стене заделываются гипсовым раствором;
  • ИК-материал нарезается по размеру и складывается в соответствии с маркировкой;

  • Открытые контакты, которые не используются для установки, необходимо изолировать битумной лентой;

  • Укладка пленки требуется медной полосой к основанию.Чтобы полосы не смещались при работе и эксплуатации, их фиксируют скотчем;
  • Специальные клеммы вставляются в технологические прорези на токопроводящей полосе с одной стороны, провода подводятся к другой, а крепление прижимается плоскогубцами. Каждое соединение тщательно изолируется битумной лентой, которая при подаче напряжения размягчается и плотно закрывает узел, образуя герметичную защиту;

Вставьте клемму.
Обжим клемм.
Изоляция клемм.
  • Для установки датчика температуры в фольговом основании сделана небольшая выемка для самого прибора и кабеля. Датчик и подводящий провод крепятся к подложке липкой лентой так, чтобы верхняя часть устройства приходилась на угольную полосу;

Место для термодатчика.
Монтаж датчика температуры.
  • Чтобы при укладке ламелей не возникло проблем из-за неровного основания, все стыки утоплены в подложку, для чего делают небольшие углубления для клемм и проводов;
  • Перед укладкой ламината поверхность теплого пола накрывают полиэтиленовой пленкой для защиты от воды.Отдельные полоски скрепляются скотчем, образуя единый ковер.

Подключение к сети

Подключение к электричеству происходит через УЗО, прямое включение инфракрасной пленки на напряжение 220В запрещено. Для сбора отдельных полос пленки в сеть используются специальные клеммы, для которых предусмотрены точки крепления (соединение скрутками запрещено). Каждое соединение необходимо заизолировать битумной лентой.

Подключение производится по схеме, которая идет в комплекте.

Подключение термостата

Установленная система независимо регулируется на основе сигналов, передаваемых термостатом, который, в свою очередь, получает информацию от датчика, отслеживающего значение температуры.

Для подключения данного устройства производители предусмотрели специальный провод. Не рекомендуется изменять длину этого провода, так как снижается надежность передаваемого сигнала.


Схема подключения.

Схема подключения индивидуальна для каждого вида продукции, поэтому при сборке системы своими руками следует руководствоваться инструкцией.

Какой ламинат выбрать для последующей укладки поверх инфракрасного теплого пола

Укладка ламината на инфракрасный теплый пол осуществляется обычным способом, но во избежание возможных побочных эффектов рекомендуется выбирать определенные модели напольных покрытий.

Неподходящие ламели быстро изнашиваются, вызывают разрыв нагревательной пленки и, в некоторых случаях, начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось все полностью переделывать, при выборе ламината следует придерживаться следующих инструкций:

  1. Выбор начинается с типа соединения замка.Монтаж ламелей производить исключительно путем их фиксации в распорке без использования клея … В противном случае при периодическом нагреве и охлаждении основания стыки разорвутся.
  2. Задача напольного покрытия — передавать тепловые волны в дом, поэтому при выборе конкретного вида ламината рекомендуется выбирать доски с минимальным коэффициентом термического сопротивления. Соответствующая маркировка наносится на упаковку готовой продукции.Рекомендуемые параметры: не более 0,1 кв.м. х ° К / Вт .
  3. Толщина доски тоже имеет значение. На чрезмерно тонких досках при смене температурного режима замки сломаются, а слишком толстые ламели станут препятствием для прохода тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм .
  4. Следует помнить, что для производства ламинатных плит используются клеи, в состав которых входит формальдегид.Это вещество начинает улетучиваться при температуре выше 27 ° С, поэтому при выборе покрытия нужно внимательно изучить характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагревании.
  5. На долговечность напольного покрытия влияет его способность противостоять поверхностному износу. Исходя из этого, для укладки инфракрасного теплого пола под ламинат рекомендуется использовать доски с классом износостойкости не ниже 3 .
  6. При установке инфракрасного пленочного теплого пола под ламинат разрешается использовать изделия не только из деревянного ламината, но и из винила, что значительно расширяет перечень доступных для выбора вариантов.

Следуя приведенным выше советам, вы легко сможете найти и купить ламинат с инфракрасным подогревом пола. Как выбрать материал с учетом перечисленных характеристик? Обязательно обращайте внимание на обозначения, которые наносят на упаковочный материал (см. Фото ниже).

Видео по теме

Ламинат

— очень популярный вид напольных покрытий благодаря своим характеристикам, таким как долговечность, эстетичность, удобство, а также невысокой стоимости. Однако такое покрытие не имеет должного уровня теплоизоляции, то есть при укладке на холодный бетон без слоя утеплителя ламинатный пол приобретет такую ​​же низкую температуру.

Чтобы пол оставался теплым на ощупь, можно положить инфракрасный пол под ламинат.Что это такое, и каков метод его монтажа, мы расскажем далее в материале.

Прежде всего отметим, что установка теплого пола под ламинат вполне под силу рядовому человеку, хотя необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто предназначены для установки под ними дополнительной системы обогрева.Оптимальным решением в этом случае будет теплый пол — пленка под ламинат. Никакой другой вид отопления — водопроводные трубы, электрические нагревательные маты или кабели — не будет настолько хорош, насколько это возможно.

Инфракрасная пленка под ламинат имеет следующие отличия от других видов обогрева:

  1. Возможность плавной регулировки температурного режима … Ламинат очень чувствителен к сильным колебаниям температуры, поэтому со временем он может деформироваться, начать скрипеть, и между ламелями появятся зазоры.В случае водяного отопления, его нагрев можно регулировать только в том случае, если он автономный и оборудован терморегулятором. Однако такая система требует еще и заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и целесообразно в помещении.
  2. Нет необходимости в дополнительной стяжке … Инфракрасный теплый пол под ламинатом не требует дополнительной стяжки. Но другие теплые полы электрического типа, такие как нагревательные маты или нагревательные кабели, основаны на принципах сопротивления, поэтому их необходимо залить стяжкой.К тому же такие виды нагрева неравномерно нагревают поверхность.


Помещение обогревается за счет инфракрасных тепловых волн длиной 5-20 мкм, которые повышают температуру воздуха и всех предметов в помещении.

Достоинства пленочного теплого пола:

  • равномерное распределение тепла по помещению;
  • КПД обогрева, а также энергосбережение инфракрасных систем обогрева — на 30% выше по сравнению с резистивным теплым полом;
  • температура нагрева пленки не превышает 30-40 o C, что не вредит ламинированным панелям;
  • плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный обогрев помещения;
  • быстрый запуск обогрева помещения;
  • простота монтажа, демонтажа и перемещения, а также долговечность системы отопления — достигает нескольких десятков лет;
  • не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя противоаллергическому эффекту.

Единственный недостаток инфракрасного теплого пола под ламинатом — это высокая начальная стоимость, которая, тем не менее, окупается за пару лет эксплуатации.

Принцип работы пленочного инфракрасного пола

Инфракрасный теплый пол основан на пленочных обогревателях. Это узкие полоски углеродной пасты, припаянные между двумя слоями полиэфирной пленки. Когда на эти стержни подается напряжение, они начинают излучать инфракрасные волны.

Подключение угольных элементов к источнику питания происходит через медные шины с посеребренными контактами. В этом случае все полосы и отдельные участки пленочного пола соединяются параллельно, что исключает выход из строя всей системы в случае выхода из строя одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускается шириной от 50 см или 1 м, причем длина рулонов также варьируется. Выбор размера нагревательной фольги зависит от параметров помещения.При необходимости пленку можно обрезать по специальным линиям, расположенным через каждые 25,7 см. В других местах плёнку нельзя разрезать.


Инфракрасные нагревательные пленки выпускаются удельной мощностью 150, 220 и 440 Вт / м 2. Эти показатели учитываются при расчете нагрузки на электрическую сеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используется пленка мощностью 150 Вт / м 2, способная нагреваться до 40-45 ° С, так как для этого покрытия нежелателен дополнительный нагрев.

Датчик температуры и кабель для контроля температуры, комплект клемм для подключения пленки к сети, изоляция и коммутационные провода поставляются в комплекте с теплым полом. Отдельно приобретаются термостаты, которые устанавливаются в каждой комнате, в местах, где к ним есть удобный доступ. Термостат подключается к электросети, а силовые кабели пленочного пола идут от него.

Укладка пленочного теплого пола под ламинат

Перед тем, как приступить к монтажу инфракрасного теплого пола под ламинат, следует составить схему расположения ТЭНов и проводки в помещении.

Сначала определите место крепления терморегулятора, к которому будут примыкать все кабели проводки. Внешнюю часть кабеля, подключенную непосредственно к термостату, можно пропустить через гофрированную трубку и спрятать в пазу в толще стены или оставить снаружи, накрыть защитной коробкой.

Необходимо отметить на схеме укладку пленочных элементов с учетом всех мер предосторожности и ограничений. Важно учитывать, что на поверхности нагревательной пленки есть маркировка, по которой ее можно разрезать.


Нет необходимости укладывать термопленку в местах, где стоит мебель, так как нагревательные элементы будут перегреваться, тратить лишнюю энергию и даже выйти из строя. Не говоря уже о самой мебели, которая тоже может быть повреждена.

Необходимо расположить соседние участки пленки на расстоянии 5 см, не допуская их перекрытия или пересечения.

Как правило, оптимальным считается укладка инфракрасного теплого пола под ламинат на площади 40-60% от общей площади комнаты.


В другом варианте «нейтральный» и «фазный» кабели прикреплены к противоположным сторонам пленки, чтобы не пересекать их. Такой способ подключения требует осторожности, чтобы не спровоцировать короткое замыкание.

Датчик температуры расположен примерно по центру уложенных пленочных элементов так, чтобы его длина кабеля была достаточной для подключения к термостату.

Когда на схеме учтены все нюансы, можно переходить непосредственно к укладке пола.

Предварительная подготовка основания

Если под ламинат на бетонном основании планируется укладывать инфракрасный пол, то его необходимо правильно подготовить — выровнять, укрепить, загрунтовать и очистить от пыли. Далее переходят к ее подготовке к укладке элементов пленки.

Стяжку удаляют от пыли, грязи и любых микрочастиц с помощью пылесоса.


В целях экономии электроэнергии под нагревательные элементы помещается подложка из теплоизоляционной фольги.Толщина этого слоя 2-3 мм.

Слой фольги укладывается металлизированной стороной наружу. Такая подложка крепится к полу двусторонним скотчем, а швы между полотнами проклеиваются скотчем.

Толщина подложки позволяет замаскировать в ней все кабели связи, клеммы, термодатчики, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной фольги

По заранее подготовленной схеме нарезается нагревательная пленка и раскладывается по площади помещения.Разрезая пленку и двигаясь по ней после укладки, следует соблюдать осторожность, чтобы не повредить токопроводящие и излучающие сегменты. В этом случае дефектный участок следует удалить.

По линии разреза заизолируйте все оголенные контакты, которые не нужны для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.


Положите кусочки пленки медными элементами вниз. В этом случае положение ТЭНов относительно друг друга и на подложке можно зафиксировать с помощью липкой ленты.

Зажимы-клипсы вставляются в специальные зазоры в пленке, а выступающие части утоплены в толщу подложки. После этого зажимы обжимаются для последующего подключения ТЭНа к силовому кабелю.

Разложив кабель по схеме, концы зачищают и соединяют клеммами, после чего обжимают.

При укладке ТЭНов важно не забыть о датчике температуры.Он размещается под термопленкой, примерно по центру полотна, так, чтобы его рабочий элемент попадал на излучающую темную полосу. Датчик может быть закреплен битумной лентой, поставляемой с пленочным полом.


После подключения проводки к пленочному полу все кабели с узлами подключения прячут в изолирующую подложку, делая в ней надрезы, а затем фиксируют изолентой.

Электрическое подключение

Когда все работы по установке завершены, вы можете подключить систему к электросети и выполнить пробный запуск, чтобы проверить ее работоспособность.

Все силовые кабели для элементов напольного отопления подводятся к термостату, предварительно установленному в стене. В тех случаях, когда отдельные участки теплого пола питаются отдельными кабелями, их следует подключать с помощью разъемов, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя скручивать провода отдельных линий, так как это снизит качество коммутации и может привести к перегреву и возникновению дуги в проводке.

Если у вас нет достаточных теоретических знаний для работы с электрооборудованием, лучше проконсультироваться со специалистом. Он подскажет, какой мощности следует установить автомат для теплого пола, а также посоветует, как подсоединить силовой кабель к термостату. При этом запрещается подключать инфракрасную систему теплого пола к штатной розетке.


Для защиты электросети от перенапряжения и обеспечения безопасности пользователей теплый пол подключается к сети через УЗО.

После завершения всех работ по подключению теплого пола к электросети проводится тщательная перепроверка его правильности согласно схеме. После этого проводится пробный пуск отопительной системы. Если все работает и нигде нет проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола обязательно нанесите слой гидроизоляции. Это может быть как плотный полиэтилен, так и прилагаемая к нему специальная подложка под ламинат.Укладывается пленка с нахлестом между соседними полотнами 15-20 см, после чего швы заделываются скотчем. Этот шаг защитит нагревательные элементы в случае неожиданного попадания воды на ламинат.

Дальнейшая укладка ламината осуществляется согласно инструкции производителя с учетом нюансов, характерных для укладки этого покрытия.

Когда все работы будут завершены, вы сможете установить для себя комфортную температуру и приятно провести время в тепле и уюте.

Теплые полы — идеальное решение для любого дома или квартиры. Они обеспечивают комфорт проживания, поэтому многие люди вообще не представляют свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому лучшим выбором считается установка инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламинат, который легко выдерживает высокие температуры от инфракрасных пленок.

К преимуществам использования инфракрасного пола под ламинат можно отнести:

  • обеспечивается равномерный нагрев, что особенно важно для ламината, не выдерживающего чрезмерного перегрева на одном участке покрытия;
  • в системе отсутствуют перепады температур, которые очень распространены при использовании водяного теплого пола, и считаются самыми негативными факторами долговечности покрытия;
  • Сам процесс укладки инфракрасной пленки считается очень простым, и если заранее посмотреть обучающее видео, то при самостоятельной работе никаких сложностей не возникнет.
Инфракрасный теплый пол под ламинат

Где лучше всего использовать систему

Изначально нужно разобраться, из каких элементов состоит система. В его состав входят следующие комплектующие:

  • электропроводка;
  • прямая инфракрасная пленка, и ее должно хватить для выполнения работ в конкретном помещении;
  • датчики температуры;
  • хомуты для крепления;
  • терморегулятор, позволяющий хозяину помещения самостоятельно управлять процессом отопления;
  • изоляция.

Инфракрасная композиция для пола
Инфракрасная пленка для пола

Пленки доступны разной длины и ширины, поэтому выбираются элементы, которые идеально подходят для конкретной комнаты. Производители создают для каждого элемента специальную линию, по которой выполняется резка. На других участках запрещается каким-либо образом деформировать материал.

Инфракрасный пол можно использовать под ламинат в разных помещениях. Часто он образуется прямо по всей квартире.Оптимальным считается использование его на кухне или в другом помещении, в котором не планируется использование ковров.

При планировании расположения пленки учитываются следующие моменты:

  • нельзя работать во влажном помещении, так как инфракрасная пленка прослужит долго и по своему назначению только в сухом помещении; №
  • допускается перекручивание валков, но нельзя создавать перегибы, приводящие к быстрому повреждению изделия;
  • нельзя, чтобы пленка располагалась рядом с разными отопительными приборами или камином.

Установка инфракрасного теплого пола под сам ламинат считается понятной и несложной работой, поэтому часто владельцы жилой недвижимости предпочитают проводить ее самостоятельно.
Схема установки инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола под ламинат

Данную работу следует выполнять только в определенной последовательности действий. Каждый этап большой и важный, поэтому необходимо строго следовать инструкции.Чтобы наглядно увидеть процесс установки, рекомендуется заранее просмотреть обучающее видео, учитывающее все нюансы и особенности процесса.

Подготовка инструментов и материалов

Укладка инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината считается несложной работой, для которой потребуется подготовка следующих элементов:

  • Пленка прямого инфракрасного излучения , а его количество рассчитывается заранее, при этом учитывается площадь помещения, в котором планируется проводить работы;
  • электрические провода, которые обычно продаются в комплекте с пленкой, но зачастую они некачественные или их недостаточно для выполнения работы, поэтому приходится покупать их отдельно;
  • термостат;
  • специальная пленка с теплоотражающим эффектом;
  • битумная изоляция;
  • зажимы контактные;
  • двусторонний скотч;
  • Подложка, предназначенная для укладки под ламинат.

При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей. Все, что нужно для подключения теплого пола
Инфракрасный теплый пол лист термопленки

Подготовка поверхности

Монтаж инфракрасного теплого пола под ламинат начинается с подготовки имеющегося основания. При этом учитываются следующие особенности:

  • стяжка должна быть идеально ровной, а также не допускается наличие каких-либо переходов или других проблем;
  • при наличии существенных изъянов на основании рекомендуется сделать новую стяжку, чтобы получить идеально ровную поверхность;
  • важно заранее определиться с местом расположения терморегулятора, а часто требуется несколько таких элементов, если вы планируете стелить теплый пол не только в одной комнате, а сразу в нескольких комнатах;
  • На основание укладывается теплоотражающая пленка, и чаще всего для этих целей выбирается изолон, представленный в виде рулонов, который раскатывается по комнате, закрепляется двусторонним скотчем или степлером.

Нельзя прокладывать инфракрасную пленку под теми участками пола, на которых будет располагаться большая и тяжелая мебель, так как это может привести к разрушению отопительного контура, поэтому заранее формируется оптимальная схема укладки пленки.
Выравнивание пола
Установка термостата
Укладка подложки теплоотражающей пленкой

Укладка инфракрасной пленки

Далее начинается важный этап, связанный с использованием непосредственно нагревающей пленки.Укладка производится так, чтобы медные полоски оказались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, и допускается это только по специальным линиям, нарисованным производителем. Резка в другом месте повредит пленку.

При укладке пленки важно оставлять между ней и стенами комнаты не менее 10 см.

Как только пленка полностью уложена на основание, выполняется подключение и изоляция, причем эти действия выполняются в следующие этапы:

  • все места, где была разрезана медная шина, необходимо обработать битумной изоляцией, и важно убедиться, что серебряные контакты полностью закрыты; Установлены контактные зажимы
  • , причем они устанавливаются на всех участках, где подключается провод;
  • контакты зажимаются на медную шину обычными пассатижами; Провода
  • помещают в зажимы, которые предварительно обнажают, после чего также фиксируют плоскогубцами;
  • все точки подключения изолированы, и каждую секцию желательно проверять несколько раз, чтобы не пропустить ни одного места;
  • устанавливается датчик температуры, также фиксируется изоляцией;
  • по окончании работы термостат устанавливается в то место, где он был заранее запланирован, а затем подключается по продуманной схеме.

Термостат желательно подключить к электричеству с помощью отдельного автомата, который устанавливается в приборной панели.
Крепление инфракрасной пленки
Прикрепляем зажим к медной втулке — зажимаем зажим плоскогубцами, чтобы исключить искрение
Изоляция контактных соединений теплого инфракрасного пола

Укладка защитного покрытия

После создания всей системы она Важно провести тестирование, чтобы определить наличие различных ошибок или других проблем в конструкции.Если изъянов не обнаружено, то укладывается специальное защитное покрытие.

Для этого используется специальная пленка с высокими параметрами гидроизоляции. Важно создать из него герметичный слой, чтобы все стыки были надежно и правильно проклеены скотчем, чтобы не было зазоров.
На инфракрасную пленку наносится защитное покрытие

Укладка ламината

Следующий этап — непосредственное создание напольного покрытия. Ламинат следует устанавливать только после тестирования всей системы, чтобы убедиться в отсутствии проблем или конструктивных недостатков.

Сам процесс укладки считается стандартным, но обязательно учитываются следующие особенности:

  • так как укладка выполняется на систему отопления, высокая температура обязательно повлияет на покрытие, поэтому оно будет постоянно расширяться и сжиматься немного, поэтому между стенами комнаты и покрытием оставляется небольшое расстояние, для чего рекомендуется использовать специальные клинья;
  • обязательно в процессе работы проклеивать стыки клеем во избежание разрушения покрытия;
  • все планки соединяются между собой очень легко и просто, для чего используются специальные замки, которыми они оснащаются в процессе производства;
  • кладку следует начинать с окна, причем допускается проведение сплошной установки, при которой все покрытие для квартиры и дома выполнено из одного материала без переходов, и в этом случае можно избежать стыков между отдельными комнатами. .

Как только пол полностью закончен, завершаются самые сложные и специфические работы, поэтому вы можете использовать эффективный и качественный теплый пол.
Укладка ламината

Пробный запуск системы

После укладки ламината необходимо закрепить терморегулятор на стене в выбранном месте. Не допускается подключение данной системы к штатной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход на щит.

Для инфракрасного обогрева обязательно создается отдельный автомат. После подключения проводится тестовый запуск. Если все работы были выполнены правильно и с соблюдением требований безопасности, напольное покрытие нагреется буквально за 3 минуты.

Схемы подключения

Установка инфракрасной конструкции должна выполняться с ее обязательным подключением к электрической системе и термостату. Для этого необходимо использовать специальные инструкции, прилагаемые к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

  • односторонняя — в ней соединение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти пересечения обязательно будут прятаться за плинтусом, чтобы система не вышла из строя;
  • двухсторонний — здесь подключение осуществляется с разных сторон. Сам процесс намного быстрее и также требует небольшого количества проводов. Обычно подключения выполняются после включения системы.
  • Правильная прокладка проводов

    Возможные ошибки

    В процессе создания системы могут быть допущены серьезные ошибки, приводящие к неисправности системы или опасности ее использования. К основным ошибкам можно отнести:

    • перед работой основание пола не очищается от мусора и пыли;
    • есть существенные отличия и неточности;
    • отсутствие теплоотражающего материала;
    • разрезание пленки не по имеющейся маркировке, а по желанию самого сотрудника, что приводит к нарушению ее основных элементов;
    • при установке медная полоса располагается вверху, а не внизу;
    • установка термостата в труднодоступном месте;
    • плохо изолированные концы проводов.

    Таким образом, создание инфракрасного теплого пола — довольно сложная работа, для выполнения которой необходимо внимательно изучить соответствующие инструкции, а также помнить о частых ошибках, чтобы не допустить их выполнения на вашем компьютере. собственный. Если все действия провести правильно, вы получите надежную и качественную систему, обеспечивающую равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху правильно подобранный ламинат не будет разрушаться и коробиться под воздействием высокой температуры.Только придерживаясь всех рекомендаций, можно сделать качественный инфракрасный теплый пол под ламинат.

    Видео монтаж инфракрасного теплого пола под ламинат

    На видео описаны все этапы укладки инфракрасного теплого пола под ламинат.

Полы с подогревом — практичная, современная и эффективная система отопления, которая набирает популярность и активно применяется в новых квартирах. Это не очень дорого и доступно даже гражданам со средним достатком.К тому же, в отличие от водяной системы, инфракрасный пол с подогревом под ламинат реализовать намного проще, что является еще одним плюсом.

Принцип действия

Обычные системы отопления работают по схеме прямого теплообмена. Например, батареи получают энергию от горячей воды, которая нагревается в ближайшей котельной. Затем эта энергия передается воздуху в комнате, и, таким образом, тепло распределяется по комнате. То же самое и в случае использования электронагревателей, только там нагревается ТЭН.

В теплых полах, созданных на основе водных или электрических (не инфракрасных) систем, также происходит простейший теплообмен, только в этом случае нагревается стяжка, под которой находится кабель или трубы. Недостаток таких систем — инерционность. На предварительный прогрев пола уходит много ресурсов, но с другой стороны, при отключении электроэнергии пол остывает медленно, так как трубы или кабели под стяжкой некоторое время не остывают.

Пленочный теплый пол под линолеум или плитку работает иначе.Здесь под поверхностью (плиткой, линолеумом или ламинатом) находятся прозрачные полиэфиры с полосами (или пастой) с углеродным покрытием. Каждая полоска подключается к медной шине — на нее подается напряжение. При прохождении тока через угольную пасту создается поток излучения с волнами длиной 5–20 мкм. Сама пленка и шина очень мало нагреваются. Создаваемый поток инфракрасной энергии нагревает поверхности, на которые он попадает, в данном случае пол. Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для нагрева.Аналогом является солнце, которое также является источником теплового инфракрасного излучения. Его лучи нагревают поверхности, встречающиеся на их пути.

Принцип работы инфракрасных систем известен давно и успешно применяется в настенных, потолочных или подвесных обогревателях. Он успешно доказал свою эффективность на протяжении многих лет. С развитием технологий научились укладывать инфракрасный теплый пол под ламинат или другое покрытие. Это стало возможным благодаря развитию пленочных нагревателей с углеродным покрытием.

Преимущества

Этим системам присущ ряд преимуществ:


Ну и последний плюс это цена. Монтаж пленочного теплого пола под линолеум обойдется намного дешевле, чем выполнение сложного водяного охлаждения пола. Дело в стоимости монтажа, а не в самом фильме. Однако, в зависимости от производителя, сама пленка может быть дешевле «устаревших» систем теплого пола.

Установка

Монтаж инфракрасного теплого пола предлагают разные строительные бригады — это обычная услуга.Но с установкой можно справиться самостоятельно, имея хотя бы минимальные знания в области ремонта и краткую инструкцию, как установить инфракрасный пол с подогревом. Если все сделать правильно, то такая установка проработает дольше срока, гарантированного производителем.

Выравнивание

Самый первый этап — выравнивание пола. Естественно, старое покрытие необходимо полностью удалить, поверхность вымыть и удалить пыль. Если в самой плите перекрытия остались небольшие ямки (они могут образоваться еще на этапе строительства дома), то их можно просто засыпать песком.

Если пол ровный, то прямо на него необходимо укладывать специальный материал, отражающий тепловое излучение. Подложка под пленочный теплый пол стоит недорого и укладывается по всей площади — вплотную к стенам. Чтобы избежать смещения, этот материал можно прикрепить к полу двусторонним скотчем — достаточно приклеить его по периметру. Наличие теплоотражающей поверхности увеличивает эффективность теплого пола и значительно снижает потери тепла через днище. Если в полу были ямы, то этот материал их полностью закроет.

Размещение термопленки

Перед тем, как разместить саму пленку, нужно спланировать ее положение в комнате и составить примерную схему подключения пленочного теплого пола. Для этого нужно заранее знать будущее расположение мебели в комнате, так как инфракрасные элементы не должны находиться под шкафом или диваном. Если нет четкого плана, то желательно разместить пленку на расстоянии 60–70 см от стен.

В жилых помещениях часто используется стандартная раскладка термопленки: несколько полос в центре комнаты по длинной стороне.Когда место определено, полоски пленки необходимо разрезать на кусочки нужного размера и уложить на пол медной пленкой вниз или вверх (смотря как указано в инструкции). Причем располагать их следует так, чтобы подводка была на одной стороне.

Расстояние полос между собой индивидуально. Один производитель разрешает их ставить встык (чаще всего), другой рекомендует оставлять между полосами пространство 3-4 см. Но никто никогда не допускает перекрытия полос — это чревато их перегревом и выходом из строя.

Если расстояние между двумя-тремя полосами будет больше допустимого, то это приведет к неравномерному прогреву пола — будет меньше и более теплых участков с разницей в 2-3 градуса, хотя заметить их непросто. .

Изоляция

В комплекте с термопленкой обычно идет специальная изолента со специальными зажимами, с помощью которых пол подключается к сети. Также в комплекте идут кабели, датчик температуры и термостат (не всегда).Кабели обычно имеют поперечное сечение, рассчитанное на пропускание тока заданной мощности.

С помощью битумной пленки закрываются места разреза шины. В первую очередь их приклеивают к участкам стороны, на которые не подводятся провода. Проще говоря, он используется для замыкания «разомкнутых» контактов. Клеить пленку нужно качественно, то есть без пузырька воздуха. При первом приложении напряжения пленка нагревается, слегка плавится и принимает форму соединения, которое необходимо защитить.

На обратной стороне полосы открыт контакт. К каждому из них прикреплена клипса — она ​​входит в комплект. Его необходимо установить с помощью плоскогубцев таким образом, чтобы специальные шипы протыкали пленку и доходили до самой шины. Зачищенные концы кабеля прикрепляют к зажимам в соответствии с инструкцией (четко указано, где подключена фаза, ноль, земля), открытый контакт замыкается битумными пленками. Полосы теплого пола соединены между собой последовательно, так что при подаче напряжения они работают одновременно.Также желательно скрепить их между собой скотчем, чтобы исключить их перемещение под линолеум или ламинат, плитку.

Подключение

Концы кабелей подводятся к термостату, который крепится к стене. Может не входить в комплект, иногда регулятор нужно покупать отдельно. Помимо «фазы» и «нуля», к термостату должен быть также подключен кабель датчика контроля температуры. Сам датчик умещается под черными полосами пленки — он измеряет по ним температуру, что позволяет системе точно контролировать нагрев.Поскольку датчик имеет некоторый объем, он может создать выпуклость на полу. Чтобы пол был ровным, в теплоизоляционном материале под ним вырезается небольшое отверстие.

Термостат устанавливается на стене — в месте, к которому жители имеют свободный доступ. К нему подключаются кабели: фаза, ноль, земля, от датчика контроля температуры. Подключение осуществляется по инструкции выбранного термостата или самого теплого пола, но все интуитивно понятно человеку, имеющему хотя бы опыт установки и подключения обычных розеток.Если пленочный теплый пол для ковролина, ламината или плитки состоит из нескольких элементов, то скручивать из них провода нельзя — для этого есть сертифицированные клеммные соединения.

Перед тем, как подключить инфракрасный теплый пол к домашней электропроводке, необходимо знать, на какую нагрузку он рассчитан. Чаще всего, если мощность пола превышает 2,5 кВт, то провод от регулятора выводят на щиток — в отдельный автомат. Было бы глупо «вешать» такую ​​мощную систему на домашнюю проводку.Когда все подключено, система тестируется. Если все работает нормально, можно переходить к следующему шагу.

Укладка гидроизоляции и ламината

Для защиты элементов пола от попадания воды на него укладывается гидроизоляционная пленка. Он не имеет рельефа и очень тонкий, поэтому не влияет на эффективность установки и беспрепятственно пропускает инфракрасное излучение. Слой гидроизоляции наносится не на всю площадь пола, а на сами пленки с выступами по краям.Ну а дальше следует укладка ламината, плитки, линолеума или паркетной доски. Так осуществляется монтаж пленочного теплого пола своими руками. То есть здесь все интуитивно понятно даже самому неопытному мастеру.

Что касается укладки полов, то здесь используются стандартные схемы.

Эксплуатация

После того, как уложен пленочный инфракрасный теплый пол под ламинат, необходимо сохранить план его размещения в помещении с указанием отступов от стен.Это даст возможность правильно переставить комнату, основания «наездов» элементов мебели на зоны с инфракрасными диапазонами. Если вам необходимо установить какие-либо элементы на полу с креплением к потолку, то разводка ТЭНов тоже пригодится.

Когда подключение инфракрасного теплого пола выполнено, и поверх него уложено напольное покрытие, сразу включать установку на полную мощность не рекомендуется. Линолеум или ламинат должны «адаптироваться», поэтому для начала желательно установить температуру 15–20 градусов, добавляя ежедневно 3-4 градуса.Если на пол укладывают плитку, то клей (или раствор), на который она крепится, сначала должен высохнуть при естественной температуре. А медленное повышение температуры позволит понять всю эффективность пленочного теплого пола под плитку или ламинат и определить оптимальное значение.

Производителей

Говоря о том, какой пленочный теплый пол лучше, можно привести в пример разные производители, предлагающие эффективные решения. На сегодняшний день наиболее популярными производителями являются Daewoo, Caleo, Heat Plus

.

Лучшим брендом считается Caleo — это южнокорейская компания, предлагающая крутые современные решения в виде инфракрасного теплого пола из ламината, паркетных досок, плитки.Пленки «Калео» надежны и долговечны, очень тонкие, при правильном монтаже прослужат лет десять, единственный недостаток — хрупкость изделия. Толщина пленки всего 0,42 мм, поэтому при укладке инфракрасного теплого пола под ламинат или линолеум нужно делать очень аккуратно, иначе можно просто повредить пленку.

Heat Plus — популярный бренд премиальных фильмов. Если вам необходимо установить инфракрасный теплый пол своими руками под плитку, то с большой долей вероятности придется выбирать пленки именно этого производителя, а именно модели Silver.Он имеет высокую температуру плавления, что делает его безопасным и эффективным в сочетании с керамической плиткой.

Заключение

Установка инфракрасных полов под плитку, линолеум или ламинат — популярная услуга ремонтных бригад. В современных квартирах такая система отопления применяется очень часто, что говорит о ее эффективности и надежности. Кроме того, разные производители предоставляют на свои системы гарантии — от 10 лет и более.

Видео по теме

Могу ли я использовать пол из виниловых досок поверх лучистого отопления?

Сегодня, когда технологии развиваются, одним из лучших изобретений последнего времени является лучистое отопление! Для тех, кто не знает, что это такое, лучистое отопление — это особый вид отопления, который размещается под полом.Тепло излучается через пол, согревая ноги. Многие любят такие полы в ванных комнатах и ​​не зря! Никто не любит выходить из душа на холодный пол. А поскольку вы следите за нашим блогом, вы знаете, что пол из виниловых досок — один из лучших вариантов для ванных комнат. Но можно ли использовать пол из виниловых досок поверх лучистого отопления?

Да, вы можете!

Виниловые планки — отличный вариант для лучистого отопления, особенно если вам нужен водостойкий пол! Обязательно поддерживайте тепло лучистого пола ниже 80 градусов по Фаренгейту.Не следует нагревать слишком сильно, так как это может нарушить целостность пола. Обязательно уточняйте у производителя конкретные ограничения по температуре, поскольку не все полы созданы одинаковыми.

Предупреждение: Всегда проверяйте свою гарантию, чтобы убедиться, что установка винилового паркета не приведет к аннулированию гарантии! Большинство виниловых напольных покрытий должно быть в порядке от теплового излучения, но обязательно следуйте всем рекомендациям производителя для вашего напольного покрытия!

Обязательно используйте плавающее виниловое покрытие

Использование плавающих (или защелкивающихся) виниловых полов — лучший выбор по сравнению с лучистым отоплением.Этот пол не приклеивается к основному полу и не прикрепляется скобами к основному полу, оставляя на нем пространство, необходимое для ваших лучистых напольных проводов. Возможно, вам придется положить пароизоляцию или тонкую подкладку под пол, чтобы он мог равномерно плавать по полу с излучаемым теплом. Обязательно проконсультируйтесь с производителем вашего напольного покрытия и производителем лучистого тепла, чтобы выбрать подкладку, подходящую для обоих!

Есть какие-нибудь советы, которыми вы хотели бы поделиться? Вопросов? Пожалуйста, не стесняйтесь обращаться к нам, используя раздел комментариев ниже!

Еще 101 Вопросы по винилу:

.

Добавить комментарий

Ваш адрес email не будет опубликован.
