Опалубка типа пери: Специальная опалубка

Содержание

описание, преимущества и ее монтаж

Современный строительный рынок предлагает широкий ассортимент материалов. Поэтому перед покупателями стоит задача выбрать наиболее качественный товар по приемлемой цене.

Опалубка Пери – это хорошо продуманные продукты, которые успели завоевать отличную репутацию. На производстве организован строжайший контроль качества, поэтому на строительной площадке проблем не возникнет.

Описание продукции компании

Немецкая производственная компания Peri (Пери) вышла на строительный рынок в 1969 году. Сначала ассортимент предлагаемой продукции был невелик, компания предлагала покупателям балки для опалубки.

С течением времени компания стала выпускать различную продукцию для выполнения строительных работ. Peri опалубка – это универсальные комплекты, которые можно применять для строительства самых разных сооружений и зданий, вне зависимости от того, насколько сложен проект.

Применяемая в монолитном строительстве опалубка является удобным в использовании технологичным оборудованием.

Оборудование легко перемещается и монтируется, оно может применяться и в частном, и в профессиональном строительстве.

Преимущества опалубки

В чем преимущество использования опалубок, производимых компанией Пери? Наиболее значимые преимущества:

  • Универсальность. Использование комплектов Пери позволяет строить здания любого типа, при этом, один и тот же комплект может быть использован для возведения стен, перекрытий и колонн.
  • Удобство применения на строительных площадках. Элементы имеют небольшой вес, они легко стыкуются между собой и также легко разбираются.

  • Экономичность. Применение опалубки позволяет снизить расходы на перевозку и разгрузочно-погрузочные работы за счет того, что количество элементов небольшое.
  • Точность. Точно выдержанная геометрия элементов позволяет собирать формы без проведения подгонки. При этом стыки между элементами получаются герметичными, что исключает утечки бетонного раствора.

Виды опалубки

Ассортимент опалубочных систем компании Пери богат и разнообразен. Приведем краткие описания самых популярных комплектов:

  • Это легкая опалубка рамно-щитового типа. Подходит для возведения разнообразных объектов, начиная от частных домов и заканчивая крупными производственными помещениями.

Совет! Для монтажа опалубочных форм DOMINO необходимо применение строительного крана. Если использовать кран не представляется возможным, то следует использовать комплект DOMINO Alu.

  • Универсальная системная опалубка, которую можно использовать для отлива вертикальных и горизонтальных деталей, а также для сооружения колонн.
  • Легкая опалубка для колонн, она очень просто собирается и разбирается без использования инструментов, только за счет встроенных замков.
  • Это система для создания монолитных перекрытий. Основой комплекта являются балки, которые можно установить на стойках с заданным шагом. Комплект подходит для заливки перекрытий большой площади.
  • Это специально разработана система для возведения круглых стен. Отличается простой и быстрой сборкой. Может применяться не только для строительства домов, но и для постройки очистных сооружений, силосных башен и пр.

Итак, опалубочные системы Пери – это удобно и выгодно. В ассортименте компании представлены самые разные комплекты, используя которые можно возводить здания по самым сложным проектам. Компания имеет множество представительств в разных городах, поэтому приобрести необходимо оборудование можно в любой части страны.

Обзор опалубочных систем Peri

Peri опалубка – это десятки монтажных систем, предназначенных для бетонирования объектов любой конфигурации и сложности. Бренд представлен известным немецким производителем, работающим в этом направлении без малого полвека. В настоящее время опалубка Пери является одним из безусловных мировых лидеров в своем сегменте.

Все представленные в ассортименте компании модели можно условно разделить на несколько категорий:

  • опалубка перекрытий Peri;
  • конструкции для бетонирования стен;
  • универсальные системы;
  • опалубка колонн Пери;
  • оснастка для объектов сложной конфигурации.

Системы для стен, универсальные

Если вы хотите купить опалубку Peri для бетонирования стен, обратите внимание на модель Domino. Эта легкая конструкция, состоящая из щитов и рам, может использоваться как при возведении зданий, так и во внутреннем строительстве. Элементы системы опалубки Пери Домино надежно скрепляются анкерными соединениями. Для выравнивания поверхностей используется фирменный замок DRS. В зависимости от версии, можно даже обойтись без привлечения подъемной техники.

Достойное место в каталоге Пери занимает система Maximo. Преимуществом этой модели является высокая скорость монтажа/демонтажа. Решив купить опалубку Пери этого типа, вы будете экономить до 50% времени, затрачиваемого на сборку и разбор конструкции. Вся работа осуществляется с одной стороны, что значительно упрощает процесс. Для выравнивания щитов опалубки Пери Максима предусмотрен замок BFD.

Качественное бетонирование стены также обеспечивает модель Trio. Панели опалубки Пери Трио собираются при помощи анкерной системы DW и замка BFD. Данная конструкция совместима с Maximo. Многие комплектующие у них взаимозаменяемы. Трио опалубка считается одним из самых практичных решений. Помимо вышеперечисленных моделей, производитель предлагает для стен марки Rundflex и Vario GT 24.

Для бетонирования вертикальных поверхностей можно задействовать и универсальную опалубку Пери, стоимость которой сопоставима с «узкоспециализированными» системами, а область применения намного шире. К числу подобных конструкций относится модель DUO. Заплатив указанную цену за опалубку Peri, вы сможете использовать ее для решения любых стандартных задач, начиная от возведения фундамента или стены и заканчивая заливкой потолка или колонны. Элементы сделаны из композита Polytech – легкого и прочного материала. Процесс установки опалубки Peri DUO не займет много времени и сил даже у непрофессионалов. Помощь подъемного крана требуется в крайних случаях.

Опалубка перекрытий, колонн и прочих объектов

Если вы хотите приобрести или взять в аренду опалубку Peri для бетонирования горизонтальных поверхностей, вам наверняка будет предложена система Multiflex. Основой здесь являются балки GT 24 и VT 20K. С помощью такой Perry опалубки удобно заливать перекрытия сложной конфигурации и пролеты. Конструкция предусматривает возможность работы в ограниченном пространстве.

Цена опалубки Пери включает в себя и стоимость стоек для перекрытий. Специально для российского рынка компания предлагает модель MR В 370. Такие стойки способны выдерживать нагрузку до 24 кН. Это позволяет уменьшить арендную цену опалубки Пери за м2, так как можно обойтись меньшим количеством элементов поддержки. Изделия легко собираются и могут использоваться практически в любой системе. Помимо Multiflex, каталог опалубки Peri предлагает для бетонирования полов и потолков такие модели:

  • Scydeck;
  • Skytable
  • Variodeck
  • Table module VT.

Описание опалубки Peri Quattro можно уместить в одну фразу – оптимальное решение для возведения колонн высотой до 4,5 м. С помощью системы можно бетонировать как прямоугольные, так и округлые объекты. Собранный модуль легко перемещается на колесах. Внутри можно дополнительно закрепить обшивку, чтобы добиться высокого качества бетонируемых поверхностей. Другие варианты, предлагаемые каталогом опалубки Пери: Lico, Rapid, SRS. Также для этой задачи можно использовать настенные модели Trio и Vario GT 24.

Обзор на тему, что такое опалубка типа пери, будет неполным, если не упомянуть о системах специального назначения. Самоподъемная консольно-переставная конструкция ACS применяется при заливке лестничных и лифтовых шахт, наклонных пилонов, ядер высоток. Гидравлические механизмы демонстрируют абсолютную надежность в любых погодных условиях. Для реализации особо сложных проектов можно также задействовать такие модели, как LPS, RCS и SCS. Для уникальных объектов производитель может разработать эксклюзивные короба на основе 3D модели. Наша компания предлагает всем желающим купить опалубку Пери в Москве по доступным ценам. Помимо полностью укомплектованных систем, вы можете приобрести и отдельные элементы оснастки.

описание, преимущества и ее монтаж

Используют такую опалубку для возведения фундаментных оснований и стен. В комплект входит минимальная подборка необходимых элементов, обладающих большим сроком оборачиваемости. Каждая деталь, из которых состоит опалубка Пери, используется как вертикально, так и горизонтально.

Несколько слов о компании и ее продукции

Германская фирма Peri известна на рынках строительных материалов и инструментов с 1969 г. На начальном этапе перечень представленной продукции разнообразием не отличался, компания предлагала потребителям только опалубочные балки. Через некоторое время фирма занялась выпуском продукции, помогающей решать вопросы различного уровня сложности, связанные со строительством.

Опалубочные комплекты Пери начали использовать для возведения объектов, отличающихся сложными проектными заданиями. В монолитном строительстве опалубка оказалась незаменимым и технологичным оснащением. Конструкции оперативно перемещаются, быстро монтируются, используются как частными застройщиками, так и профессиональными строительными бригадами.

Итак, опалубка типа Пери – что это такое? Если говорить кратко, то такая конструкция представляет собой набор элементов, помогающих формировать сооружения монолитного типа. В основе каждого комплекта находятся балки, устанавливаемые с помощью стоек на необходимые интервалы.

Балки изготавливаются в заводских условиях, длина элементов достигает размеров, удовлетворяющих пожелания заказчика. Разложенные по стенду балки фиксируются запорными элементами, полученный каркас обшивается доской или листами фанеры.

Клиновые леса PERI

Модульные строительные леса с клиновым соединением Система сборно-разборных клиновых металлоконструкций должна представлять собой пространственную каркасную конструкцию, выполненную из унифицированных модульных элементов ввиду того, что в местах расположения, оборудования и трубопроводов установить стойки не представляется возможным. Конструкции должны соответствовать требованиям правил по охране труда при работе на высоте, утвержденные приказом Министерства труда и социальной защиты Российской Федерации от 28 марта 2014 г №155н, СТО 1. 1.1.02.001.0673-2006 «Правила охраны труда при эксплуатации тепломеханического оборудования и тепловых сетей атомных станций ФГУП Концерн «Росэнергоатома» (раздел 20) Соединение основных элементов лесов (ригель, диагональ, ферма и пр.) к вертикальной стойке осуществляется с помощью клинового соединения и фланца.

Завод строительных лесов

Заказать оцинкованные леса ПЕРИ сейчас по тел:

8

сот. или нажмите

Аренда клиновых лесов ПЕРИ на выгодных условиях

Элементы лесов должны иметь конструкцию, позволяющую производить монтаж, лесов одним человеком.

Комплектующие выполнены из негорючих материалов и имеют подтверждение от ФГБУ ВНИИПО МЧС России о том, что не подлежит обязательному подтверждению соответствия требованиям закона от 22.07.2008г. «Технический регламент о требованиях пожарной безопасности» (ФЗ № 123-ФЗ). Все элементы лесов должны допускать применение дезактивирующих растворов по технологиям предприятия. Соответствие этому требованию должно быть подтверждено заключением АЭС или другой уполномоченной организацией.

Все элементы, выполненные из стали, должны быть защищены методом горячего оцинкования с толщиной покрытия 60-80мкм. Основные несущие элементы клиновых лесов должны быть выполнены из оцинкованной стали с пределом текучести не менее 2,3 т/см2.

Все стойки, должны иметь приваренные фланцы (розетки). Шаг фланцев вдоль трубы – 500 мм. Фланцы (розетки) должны иметь 8 отверстий. Широкие отверстия должны автоматически выравнивать присоединенные элементы под прямым углом в горизонтальной и вертикальной плоскости. Домкраты должны иметь круглую накатанную (не нарезную) самоочищающуюся резьбу с автоматическим ограничителем верхней нерабочей зоны для предотвращения сверхнормативной высоты подъема.

Данные требования необходимы для более легкой и быстрой регулировки высоты домкрата, по сравнению с нарезной резьбой и домкратом имеющим малый размер барашка.

Бортики безопасности должны иметь высоту не менее 0,15м, быстро устанавливаться и сниматься без самопроизвольного раскрепления. Все настилы должны иметь метрические размеры, кратные 250мм, иметь крепление, которое позволяет беспрепятственно укладывать их на ригели и иметь интегрированную защиту от приподнимания (фиксатор настила). Должен быть негорючим, с противоскользящим покрытием, не задерживающий воду и прочие загрязнения,

Настил должен быть с перфорацией. Несущая способность не менее 450 кг/м².

Комплект лесов должен позволять одновременно собирать следующие конструкции (в соответствии с описанием технических параметров и приведенными чертежами и деталировкой, приложение

1) Специализированное программное обеспечение, позволяющее автоматически создавать спецификации (состав элементов лесов) созданных проектов, а также в автоматическом режиме создавать простые конструкции строительных лесов

Модульная система доступа с клиновым соединением элементов должна соответствовать следующим нормативным требованиям, иметь сертификаты соответствия: — ГОСТ 27321-87; — ГОСТ 24258-88; — ISO 9001:2008.

Преимущества использования

Основными достоинствами опалубки типа Пери считаются:

  • универсальность – с помощью таких опалубочных систем возводятся объекты, пользуясь одним комплектом при заливке стен, колонн и даже перекрытий;

  • удобство использования на строительной площадке – каждый элемент отличается легким весом, оперативно стыкуется и демонтируется;
  • экономичность – с помощью оптимального набора элементов опалубочной конструкции возможно минимизировать транспортные расходы, сократить время, необходимое для погрузочно-разгрузочных мероприятий;
  • высокий показатель точности – геометрические параметры выдерживаются строго, работы, связанные с дополнительной подгонкой, не требуются.

Стыковочные участки герметичны, исключается утечка бетонной массы, заливаемой в опалубочную конструкцию.

Виды

Ассортиментный ряд опалубочных конструкций Пери отличается разнообразием. Опалубочные наборы рамно-щитовые, подходят для строительства малоэтажных объектов и зданий промышленного предназначения.

Для стен

Желающим приобрести опалубку Пери для устройства стен рекомендуется обратить внимание на комплект Domino. Конструкция отличается легким весом, состоит из опалубочных щитов и рам, применяется для заливки стен, подходит и для внутренних работ.

Каждый элемент опалубки Пери имеет надежное соединение анкерного типа, поверхности выравниваются с помощью фирменных замковых устройств DRS. Некоторые версии монтируются вручную, грузоподъемные установки не используются.

У строителей пользуется популярностью опалубочная система Maximo. Главное достоинство заключается в том, что конструкция быстро устанавливается и разбирается. Приобретя данный комплект опалубки, вы получаете возможность экономить до пятидесяти процентов времени, необходимого для установки и демонтажа всей опалубочной конструкции.

Все рабочие процессы выполняются с одной стороны, и такая особенность существенно облегчает сборочный процесс.

Выравниваются элементы набора Пери Maximo замком BFD.

Отличное качество при бетонировании стен показывает опалубка Пери Трио. Все панели соединяются анкерной системой DW и замковым устройством BFD. Еще одно немаловажное достоинство – такая опалубочная конструкция отлично совмещается с комплектом Maximo за счет того, что многие комплектующие элементы являются взаимозаменяемыми.

Комплект опалубки Пери Трио признан наиболее практичным вариантом.

Кроме рассмотренных моделей, изготовитель готов предложить вашему вниманию опалубки Rundflex и Vario GT 24.

Универсальные

Заливка бетонным раствором вертикальных поверхностей возможна с помощью универсального опалубочного комплекта Пери, стоит который не более, чем системы узкопрофильного типа, но может применяться значительно шире.

Примером такой конструкции является комплект DUO. Приобретя такую опалубку, можно решать с ее помощью любые стандартные задания – заливать фундаментные основания, строить стены, устраивать потолочные перекрытия и колонны.

Элементы системы изготовлены из композитного материала Polytech, отличающегося легким весом и особой прочностью. Установка всей опалубочной конструкции не потребует много времени и трудозатрат, с такой задачей справится даже малоопытный строитель. В исключительных случаях может понадобиться привлечение подъемного механизма.

Для перекрытий

Возникла необходимость бетонировать поверхности, расположенные горизонтально? Можно приобрести или арендовать опалубочный набор Пери Multiflex. Основу такого набора составляют балки VT 20K и GT-24. Данная опалубочная система Пери поможет удобно залить пролетные участки и перекрытия самых сложных конфигураций. Конструкция создана таким образом, что с ней можно без проблем работать в ограниченных по площади помещениях. В общую стоимость опалубки входит и цена стоек для поддержки щитов, предназначенных под заливку перекрытий.

Для строительных рынков России есть особое предложение – изделие MR B 370. Это стойки, отличающиеся возможностью переносить нагрузочные воздействия, достигающие 24 кН. Такая особенность создает возможность для снижения арендной стоимости одного квадратного метра опалубочного комплекта, потому что в качестве поддерживающих палубы элементов большого количества стоек не требуется.

Комплекты быстро собираются, могут быть использованы почти в любой системе.

Кроме набора Multiflex, каталоговый сборник опалубочных конструкций Пери для заливки полов и перекрытий представляет еще несколько моделей – Scydeck, Skytable, Variodeck и Table module VT.

Для колонн

Оптимальным вариантом для обустройства таких элементов является опалубочный набор Пери Quattro, с помощью которого можно заливать колонны, достигающие высоты в четыре с половиной метра. Необходимо отметить, что такая система позволяет заливать бетонным раствором колонны не только прямоугольных, но и округлых форм.

Весь модуль, подготовленный к работе, перемещается с помощью специальных колес. Внутри его есть возможность крепить специальный обшивочный материал, позволяющий добиваться высококачественной заливки. Есть еще несколько вариантов опалубок Пери, предназначенных для заливки колонн:

  • набор Lico;
  • комплект Rapid;
  • опалубка SRS.

Для подобных целей могут быть использованы конструкции для обустройства стен – Трио и Варио ЖТ 24.

Специального назначения

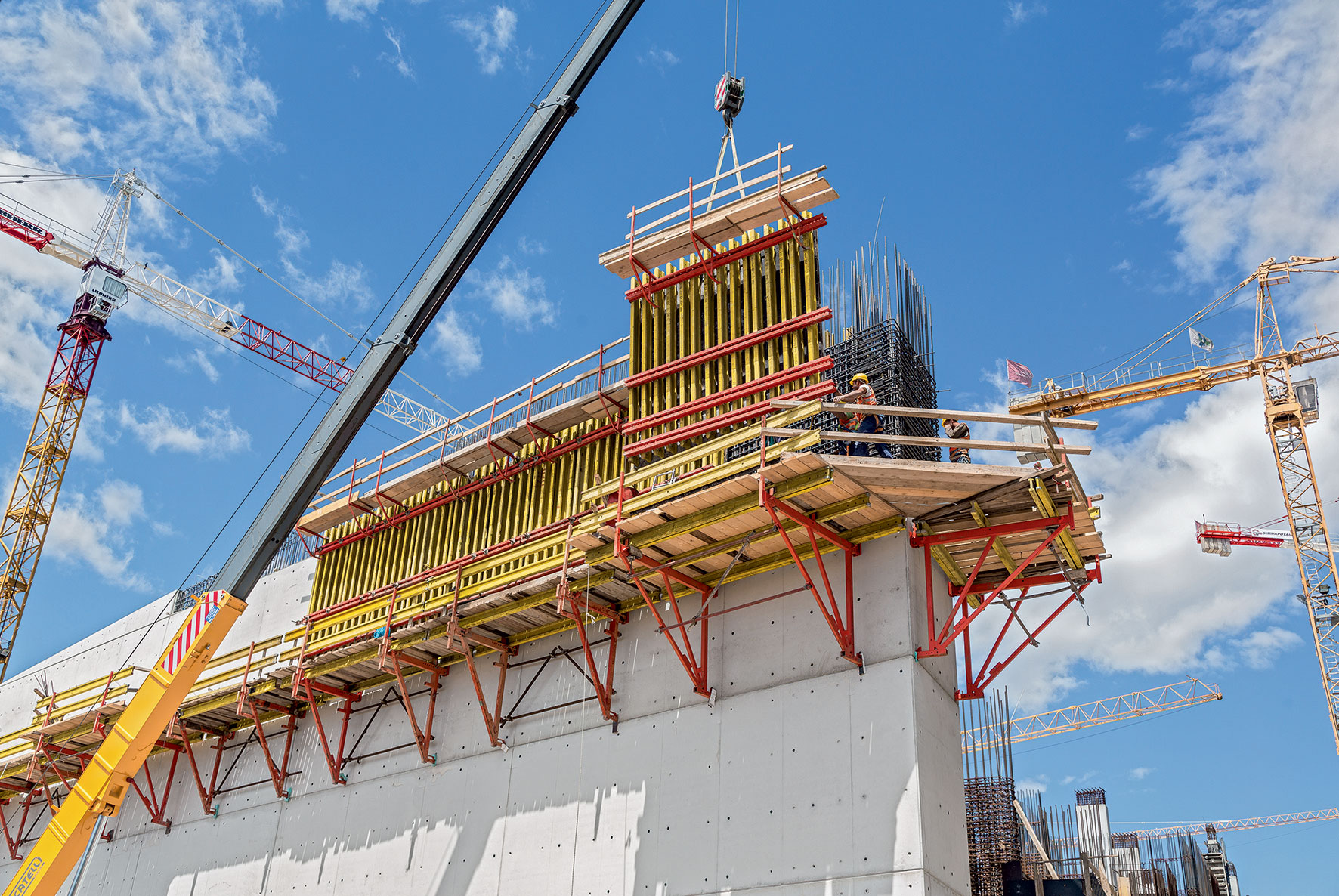

Для полноты обзора опалубочных систем Пери следует упомянуть про комплекты специального назначения. Самоподнимающаяся консольная конструкция ACS переставного типа используется для возведения лестничных пролетов и шахт лифтов, пилонов наклонного вида, ядер высотных объектов.

Гидравлическая механика гарантирует полную надежность при любых погодных явлениях. Реализация наиболее сложных проектных решений возможна с помощью опалубочных систем LPS, RCS или SCS. Под строительство уникальных сооружений изготовитель разрабатывает эксклюзивные версии коробов, в основе которых заложены модели 3D.

Кроме полных комплектов, приобретаются и отдельно взятые элементы.

Системы для стен, универсальные

Если вы хотите купить опалубку Peri для бетонирования стен, обратите внимание на модель Domino. Эта легкая конструкция, состоящая из щитов и рам, может использоваться как при возведении зданий, так и во внутреннем строительстве. Элементы системы опалубки Пери Домино надежно скрепляются анкерными соединениями. Для выравнивания поверхностей используется фирменный замок DRS. В зависимости от версии, можно даже обойтись без привлечения подъемной техники.

Достойное место в каталоге Пери занимает система Maximo. Преимуществом этой модели является высокая скорость монтажа/демонтажа. Решив купить опалубку Пери этого типа, вы будете экономить до 50% времени, затрачиваемого на сборку и разбор конструкции. Вся работа осуществляется с одной стороны, что значительно упрощает процесс. Для выравнивания щитов опалубки Пери Максима предусмотрен замок BFD.

Качественное бетонирование стены также обеспечивает модель Trio. Панели опалубки Пери Трио собираются при помощи анкерной системы DW и замка BFD. Данная конструкция совместима с Maximo. Многие комплектующие у них взаимозаменяемы. Трио опалубка считается одним из самых практичных решений. Помимо вышеперечисленных моделей, производитель предлагает для стен марки Rundflex и Vario GT 24.

Для бетонирования вертикальных поверхностей можно задействовать и универсальную опалубку Пери, стоимость которой сопоставима с «узкоспециализированными» системами, а область применения намного шире. К числу подобных конструкций относится модель DUO. Заплатив указанную цену за опалубку Peri, вы сможете использовать ее для решения любых стандартных задач, начиная от возведения фундамента или стены и заканчивая заливкой потолка или колонны. Элементы сделаны из композита Polytech – легкого и прочного материала. Процесс установки опалубки Peri DUO не займет много времени и сил даже у непрофессионалов. Помощь подъемного крана требуется в крайних случаях.

Опалубка фирмы Peri — Портал о цементе и бетоне, строительстве из блоковПортал о цементе и бетоне, строительстве из блоков

Дата: 22.09.2014

Монолитная технология возведения зданий из бетона становится все более популярной. Долговечность и надежность таких объектов в большой степени зависят как от качества применяемых бетонных смесей, арматуры и прочих материалов, так и от вспомогательных систем, которые позволяют создать ровные, крепкие стены и перекрытия. Один из наиболее распространенных типов такой оснастки — опалубка PERI.

Это конструкция разборного типа, сделанная из металла или дерева, ее назначение – создание монолитных элементов определенной формы и габаритов из бетона и арматуры, состоит из щитов, крепежа и опор. Одним из крупнейших поставщиков этих систем высокого качества на отечественный рынок является немецкая компания PERI, появившаяся на рынке в 1969 г.

Виды, основные параметры опалубок

Опалубка в современном строительстве – это вспомогательная конструкция, служащая для придания монолитным сооружениям определенных параметров – формы, размера, структуры поверхности и пр. Системы опалубки производятся из дерева или металла (стали, алюминия), бывают съемные и несъемные, а также имеют разное назначение: для стен, колонн, перекрытий, лифтовых шахт и применяются при строительстве жилых, торговых и офисных комплексов, высотных зданий, транспортных развязок, мостов.

1. Балочные системы.
  • VARIOGT 24 – применяется для опалубливания стен с бесступенчатым соединением элементов. Основные элементы этой системы – ригели и деревянные балки GT 24. Каркас щитов обшивается досками или листами многослойной фанеры.
  • MULTIFLEX – опалубка перекрытий, прекрасно подходящая для заливки бетоном конструкций любого размера и формы. В системе используются телескопические стойки, которые регулируются под любые параметры здания.

2. Рамно-щитовые системы.

TRIO – самая востребованная система, сочетающая в себе несколько совместимых систем. Это стало возможным благодаря применению замка BFD, который в процессе монтажа выравнивает щиты в горизонтальной и вертикальной плоскостях, жестко фиксирует углы, а также допускает использование добора шириной до 10 см. существуют следующие модификации:
  • TRIO 270 и 330- системы, предназначенные для возведения объектов любой сложности. Крупные элементы, заключенные в раму из стальных трубок, способны выдержать нагрузку до 82,5 кН/м2. Различаются высотой щитов – 270 и 330 см. Комплектуются также секциями добора высотой 120 и 60, а также шириной от 240 до 30 см.
  • TRIO-L Alu – облегченная алюминиевая опалубка, предназначена для выполнения работ на объектах, где невозможно применение подъемных механизмов. Сборные секции имеют высоту 270 и ширину от 90 до 30см.
  • TRIO Structure – применяется там, где необходимо получить поверхность стены с различным фактурным рисунком. С этой целью щиты оббиваются высококачественной фанерой.
  • TRIO Column – специализированная система для заливки колонн сечением до 75х75 см. Рама из стали выдерживает давление бетона до 100 кН/м2 . помимо этой модели производитель предлагает для возведения опор различных размеров модификаций VARIO, QUATTRO, RAPID, SRS, LICO.

PERI DOMINO – сделана из стальных или алюминиевых трубок. Сфера применения – стены и фундаменты в трех вариантах высоты: 300, 275 и 250 см + доборы 125 и 75.

PERI LIWA – приспособлена для площадок, где работы можно вести только вручную. Благодаря унифицированной конструкции угловых креплений, кроме стен и фундаментов также подходит для заливки колонн.

PERI SKYDECK – опалубка для перекрытий с рамами из алюминия, имеющими порошковую окраску. Опорные элементы выдерживают нагрузку до 30 кН, что позволяет заливать потолки толщиной до 109 см.

PERI ACS – самоподъемная система, функционирующая при помощи гидравлических домкратов. Сфера применения- возведение монолитных стен без помощи крана с высоким темпом строительства.

PERI RUNDFLEX – позволяет делать сооружения округлой формы диаметром от 2 м.

Кроме многофункциональности опалубка от компании PERI служит долго и надежно, она высокотехнологична и легко адаптируется к самому сложному строительному проекту.


Опалубка и строительные леса PERI

Качественная и долговечная опалубка – важный залог эффективного строительства. Множество факторов при возведении сооружения зависят от применяемого оборудования, поэтому с его выбором нельзя ошибиться.

Компания PERI, технологии которой основаны на многолетнем опыте, является надежным партнером строительных компаний по всей России. Продукция, технические решения, услуги компании PERI наилучшим образом соответствуют требованиям строительной отрасли.

Оборудование PERI используется для любого типа и степени сложности строительства. Широкий ассортимент продукции PERI позволяет рассмотреть разные варианты реализации проекта. Универсальные системы PERI обладают высокой оборачиваемостью, обеспечивают максимальную безопасность и быстроту проведения работ, сокращают сроки возведения объектов.

PERI в России

С момента своего основания (1969 г.) компания PERI превратилась в компанию мирового масштаба. Разработка и производство продукции сосредоточены в одном месте — в г. Вайссенхорн, на юге Германии. Постоянные инвестиции в эффективное и современное производственное оборудование обеспечивают высокое качество опалубочных систем и строительных лесов.

Представительство PERI в России было открыто в 1996 году, а в 2005 году оно было преобразовано в дочернюю компанию ООО «ПЕРИ». PERI реализует свою продукцию во всем мире только через дочерние компании, не прибегая к услугам дилеров.

Российский головной офис PERI находится в подмосковном Ногинске. Здесь же расположен склад нового и арендного материала, цеха по ремонту и очистке оборудования, выставочный зал.

Склады PERI есть в Хабаровске, Калининграде и Краснодаре, запланированы к открытию в Санкт-Петербурге и Екатеринбурге. Офисы и представители компании работают во всех федеральных округах РФ.

Продукция PERI:
  • Опалубочные балки.
  • Стеновая опалубка.
  • Опалубка для фундаментов.
  • Опалубка колонн.
  • Опалубка перекрытий.
  • Опалубка для мостов и туннелей.
  • Опорные системы.
  • Консольно-переставные леса.
  • Леса строительные – фасадные, промышленные, модульные.
  • Фанера ламинированная.

Услуги PERI:

Все филиалы PERI предоставляют строительным компаниям:

  • Приобретение материала в аренду и аренду с выкупом.
  • Инженерное сопровождение проекта.
  • Шефмонтаж.
  • Расчет и раскладку систем опалубки и строительных лесов.
  • Установку программного обеспечения для планирования материала.
  • Ремонт и очистку оборудования.
  • Семинары для партнерских фирм.
  • Разработку и изготовление нестандартных конструкций.
  • Транспортные услуги.

Инжиниринг, ориентированный на клиента

Инженеры компании PERI осуществляют проектирование и расчет параметров для создания оптимальной как с технологической, так и с экономической точки зрения конструкции опалубки и лесов. Это происходит уже на этапе предложения. Применяемое при этом программное обеспечение компании PERI позволяет получить подробную и наглядную раскладку системы опалубки или строительных лесов, а также точную спецификацию элементов конструкции. Дополнительно компания PERI предоставляет клиентам руководства по монтажу и эксплуатации ее оборудования.

Узнайте больше о том, почему выгодно работать с опалубкой и лесами PERI на сайте www.peri.ru

ООО «ПЕРИ»
Опалубка
Строительные леса
Фанера ламинированная
[email protected]
www.peri.ru
Контакты филиалов PERI в России http://www.peri.ru/info/addresses.cfm

Опалубка при производстве бетонных работ

Содержание страницы

Классификация и типы опалубок представлены на рис. 1—5.

Рис. 1. Классификация опалубок по различным признакам

Таблица 1. Трудоемкость выполнения работ по устройству опалубок различных конструкций, чел·ч/м2

Наименование или тип опалубки Стены, м Ступенчатые фундаменты, м Фундаменты под оборудование (до 4,2 м)
2,7 3 3,3 4,2 6 4,2 8,1
Монтаж поэлементно вручную
«Монолит-72» 0,483 0,626 0,68 0,916 1,583 0,885 1,366 1,085
Фанерная 0,61 0,01 0,89 0,96 1,38 1,16 1,63 1,3
Дощатая 0,81 1,02 1,21 1,4 1,68 1,31 2,11 1,32
Стальная из гнутых профилей 0,51 0,71 0,8 0,38 1,48 0,59 0,961 0,91
Несъемная стеклоцементная 0,42 0,51 0,53 0,61 0,825 0,59 0,99 0,93
Монтаж предварительно укрупненными панелями
«Монолит-72» 0,37 0,41 0,48 0,61 0,61
Крупнощитовая 0,25 0,31 0,36 0,42 0,42 0,42
Монтаж блок-форм индивидуальных 0,28 0,5
Инвентарная деревометаллическая; крупными щитами, содержащая водостойкую фанеру 0,32 0,41 0,53 0,6 0,66
Несъемная из набрызг-бетона 0,53 0,41 0,45 0,5 0,53 0,61 0,79 0,99
Катучая 0,52 0,54 0,57 0,65 0,695
Крупнощитовая металлическая 0,2 0,25 0,3 0,35 0,4
Крупнощитовая металлическая (ЦНИИОМТП) 0,35 0,35 0,8 0,83 0,63
Укрупненные панели, размер ячеек 600×900 мм (НИИСП) 0,32 0,33 0,4 0,5 0,63
Мелкощитовая, собираемая на месте (ЦНИИОМТП) 0,489 0,55 0,58 0,113 1,56

Таблица 2. Точность изготовления и установки опалубки (СНиП 3.03.01–87, таблица 10)

Технические требования Предельные отклонения Контроль (метод, объем, вид регистрации)
Точность изготовления опалубки: инвентарной

пневматической

По рабочим чертежам и техническим условиям

По техническим условиям

Технический осмотр, регистрационный
Уровень дефектности Не более 1,5 % Измерительный
Точность установки инвентарной опалубки:

для конструкций, готовых под окраску без шпатлевки

для конструкций, готовых под оклейку обоями для конструкций, к поверхностям которых

не предъявляются требования точности

Перепады поверхностей не более 2 мм

То же, не более 1 мм По проекту

Измерительный, всех элементов, журнал работ
Точность установки и качество поверхности несъемной опалубки-облицовки Определяется качеством поверхности облицовки То же
Точность установки несъемной опалубки, выполняющей функции внешнего армирования По проекту То же
Прогиб собранной опалубки: вертикальных поверхностей перекрытий 1/400 пролета 1/500 пролета Измерительный
Минимальная прочность бетона незагруженных монолитных конструкций при распалубке поверхностей:

вертикальных

горизонтальных и наклонных при пролете: до 6 м

свыше 6 м

0,2–0,3 МПа

70% проектной

80% проектной

Измерительный, журнал работ
Минимальная прочность бетона при распалубке загруженных конструкций, в том числе

от вышележащего бетона

По ППР и согласованию с проектной организацией То же

1. Стеновая опалубка

Опалубка системы «КРАМОС» рассчитана на давление бетонной сТмреусдиое8м0ккоПстаь(8мотн/мт2а)ж. а — 0,5 чел⋅ч/м2.

Рис. 3. Общий вид стеновой опалубки системы «КРАМОС»

Таблица 3. Допуски при установке опалубки

Элементы конструкций опалубки Допускаемые отклонения, мм
Расстояние между опорами изгибаемых элементов опалубки и связями вертикальных поддерживающих конструкций:
на 1 м длины 25
на весь пролет, не более 75
Расстояние от вертикали или проектного наклона плоскостей опалубки и линий их пересечений:

на 1 м высоты на всю высоту: фундаментов

стен и колонн высотой до 5 м то же более 5 м

балок и арок

5

20

10

15

5

Смещение осей опалубки от проектного положения:
фундаментов 15
стен и колонн 8
балок, прогонов, арок 10
фундаментов под стальные конструкции 1,1 (L — длина пролета или шага конструкции, м)
Наибольшая разность отметок плоскостей верхних кружал или поверхности рабочего пола скользящей опалубки на расстояние:
до 3 м 10
от 3 м и более 15
Положение стоек домкратных рам и осей домкратов от вертикали Не допускается
Наибольшая разность в отметках ригелей однотипных домкратных рам 10
«Конусность» скользящей опалубки на одну сторону +4; –2
Обратная «конусность» Не допускается
Расстояние между домкратами, рамами 10
Смещение осей домкратов от оси конструкции 2
Смещение осей перемещаемой или переставляемой опалубки относительно осей сооружения 10

Таблица 4. Минимальная оборачиваемость опалубки, циклы

Тип опалубки Палуба Поддерживающие элементы из стали
Металлическая (из стали) Фанерная Деревянная
Разборно-переставная мелкощитовая 100 30 20 200
То же крупнощитовая,

подъемно-переставная, блочная

120 30 20 120
Объемно-переставная 200 30 20 200
Скользящая 300 60 30 600
Горизонтально перемещаемая (катучая, туннельная) 400 80 40 800

2. Смазка опалубки и форм при бетонировании

Для уменьшения силы сцепления бетона с опалубкой применяют различные смазки, которые образуют защитную пленку. Снизить адгезию (прилипание) можно путем нанесения на поверхность опалубки пленкообразующих, гидрофобных и комбинированных смазок, а также смазок-замедлителей схватывания бетона. Смазки наносят на опалубку пистолетами-распылителями типа 0-19, 0-31, 0-45 или удочками-распылителями. Пленкообразующие смазки состоят из петралатума, извести-кипелки и жидкого стекла.

Наибольшее распространение получили гидрофобизирующие смазки (солидольная, петролатум-керосиновая, масляная № 2 и т. п.), прямые и обратные эмульсии (ЭС-2, ЭСО-6). Эффективны комбинированные смазки (ЭСО-ГИСИ-30, ЭСЩ-ГИСИ-42 и т. п.) при добавлении в них сульфатно-дрожжевой барды (СДБ) и мылонафта. Деревянные (дощатые, фанерные, из ДСП) опалубки покрывают смазкой марки ЭПХВА-Х или эпоксидной двухсоставной.

Для получения поверхностей высокого качества применяют облицовки из полипропилена, гексолита, гетинакса, винипласта, полиэтилена и т. п.

Изделия с рельефом и изделия сложного очертания изготавливают в стеклопластиковых и железобетонных формах с полимерным рабочим слоем.

Таблица 5. Расчетная оборачиваемость неметаллических форм

Формы Условия тепловой обработки бетона Число циклов
Деревянные обычного исполнения Без пропаривания 40
С пропариванием 15
То же повышенного качества Без пропаривания 120
С пропариванием 50
Стеклопластиковые Без пропаривания 400
С пропариванием 200
Железобетонные:
без полимерного рабочего слоя Любые, кроме автоклавных 300
с полимерным рабочим слоем С пропариванием 300

Металлические передвижные формы выдерживают 30—100 оборотов до текущего ремонта и 300—750 оборотов до капитального, а неподвижные — 60—120 и 400—900 оборотов соответственно.

Таблица 6. Рекомендуемые составы смазки

Вид смазки Компоненты смазки Область применения
Наименование Содержание,%
Обратная эмульсия Эмульсол кислый синтетический

(ЭКС), насыщенный раствор извес

ти при температуре 50—55 °С или

то же в сочетании с соляровым

маслом (5—10%)

20

80

Вертикальные и горизонтальные

поверхности форм, кассет при

температуре смазки 50—55 °С

Прямая эмульсия ЭКС + кальцинированная сода + вода Горизонтальные поверхности форм
Масляная Отработанные масла групп ММО и МИО по ГОСТ 21046-80 Поверхности изделий сложных очертаний
Консистентная Технический вазелин Стеарин Соляровое масло 35

15

50

Поверхности изделий, требующих повышенного качества
То же Технический вазелин Стеарин 70

30

То же

3. Подъемные опалубки

Подъемные леса сконструированы так, что они полностью опираются на стену, крепятся с помощью консолей или выступающей арматуры. Верхний настил повышает безопасность работ. Изменение высоты нижней платформы дает возможность найти нужную точку опирания в каркасных сооружениях.

Рис. 4. Опалубочные системы «Пери». Подъем опалубки без крана (могут передвигаться назад и вперед на 75 см)

Рис. 5. Поперечное сечение балок фирмы «Пери»

Таблица 7. Допускаемые отклонения заготовленных элементов разборно-переставной опалубки

Наименование Величина допускаемых отклонений, мм
Деревянная и фанерная опалубка
Отклонение от проектных размеров по длине и ширине щитов +5
Разница в толщине смежных досок щитов нестроганой опалубки ±2
То же строганой опалубки ±0,5
Стальная и деревометаллическая опалубка (со стальным каркасом)
Отклонения от минимальных размеров по длине и ширине щитов и каркасов для них ±1
Отклонения кромок щитов от прямых линий ±2
Отклонения в расположении отверстий для соединительных элементов (клиньев, болтов, натяжных крюков, пружинных скоб и т. п.) ±2
Отклонения от номинальных размеров по длине стальных схваток ±4
Отклонения кромок схваток ±2 — ±4
Уменьшение высоты поперечных сечений изгибаемых элементов Не допускается

Таблица 8. Допускаемые отклонения при установке опалубки, поддерживающих лесов и креплений

Наименование Величина допускаемых отклонений, мм
Отклонения от проектных расстояний между опорами изгибаемых элементов опалубки (стойками, схватками, ригелями, прогонами, тяжами и т. п.) и между раскосами и другими связями вертикальных поддерживающих элементов и лесов:

на 1 м длины

на весь пролет, не более





±25

±75

Отклонения от вертикали или проектного наклона плоскостей опалубки и линий их пересечений:
на 1 м высоты 5
на всю высоту конструкций фундаментов 20
стен и колонн высотой до 5 м, поддерживающих монолитные перекрытия 10
то же высотой более 5 м 15
колонн каркаса, связанных балками арок 10
Смещение осей опалубки от проектного положения:
фундаментов 15
стен и колонн 8
балок прогонов, арок 10
Смещение осей горизонтально перемещаемой опалубки относительно осей сооружения 10
Отклонения внутренних размеров коробов опалубки балок, колонн и расстояний между внутренними поверхностями опалубки стен до проектных размеров +5

Таблица 9. Современные опалубочные системы для монолитного строительства

Характеристика Алюминиевая крупнощитовая опалубка AGS-80AL Алюминиевая крупнощитовая опалубка AGS-50AL Стальная крупнощитовая опалубка AGS-80ST
Опалубка стен Каркасные модульные щиты
Н = 3 м, В = 0,25—1,2 м

Н = 3,3 м, В = 0,25—1,2 м

Н = 3 м, В = 0,3—2,4 м
Опалубка колонн Каркасные модульные щиты
Н = 3 м, сечением от 0,2 до 1 м

Н = 3,3 м, сечением от 0,2 до 1 м

Н = 3 м, сечением от 0,2 до 0,8 м
Опалубка перекрытий Стойка телескопическая (оцинкованная), алюминиевые рамы

(Н = 0,3—2,4 м, В = 1,2—1,8 м) крестовые связи, домкраты, основания, опоры под балки, алюм. балки (Н = 140, 165 мм)

Комплектующие элементы Центрирующие клиновые замки для монтажа и демонтажа крупноразмерными элементами, подкосы для установки, рихтовки и распалубки, навесные подмости для бетонирования, накатные шпильки (стяжки) для восприятия давления бетонной смеси, шкворня, хомуты для сборки колонн
Каркас Высокоточные алюминиевые профили Стальные специальные профили, оцинкованные методом горячего цинкования (толщина покрытия не менее 80 мкм)
Палуба Ламинированная фанера — толщина 18 мм, марка BUF-100, ламинат с р = 220 г/м2
Средний приведенный вес 30 кг/м2 25 кг/м2 40 кг/м2
Максимальный прогиб 1/400 пролета
Расчетная нагрузка от давления бетонной смеси 80 кПа 50 кПа 80 кПа

В табл. 9 приведены сведения об опалубочных системах ООО «АгриСОВГАЗ».

4. Балочные опалубки и столы для перекрытий

Рис. 6. Опалубка для балок UZ «МУЛЬТИФЛЕКС»

Рис. 7. Стол для перекрытия.

Система PD 8

Рис. 8. Стол для перекрытия «УНИПОРТАЛЬ»

5. Опоры для перекрытия, опорные леса

Система «СКАЙДЕК» — новая и быстрая опалубка для перекрытия из высокопрочного алюминия.

Рис. 9. Опалубка для перекрытия ПЕРИ «СКАЙДЕК»

Продольная балка экономит опоры — только 0,29 опор/м2 перекрытия.

Минимальные расходы на очистку — углы стока, пластмассовые рейки и порошковое покрытие почти полностью избавляют от проблем при очистке опалубки.

Конструкции «СКАЙДЕК» из алюминия — максимальный вес 15 кг.

Падающая головка дает возможность распалубки уже через одни сутки.

6. Опалубка для колонн

Рис. 10. Опалубка для колонн системы ПЕРИ «ТРИО»

Элементы опалубки для колонн могут использоваться так же, как обычные элементы опалубки стены.

Возможно бетонирование колонн сечением до 75×75 см.

Допустимое давление свежего бетона до 100 кН/м2 разрешает быстрое бетонирование.

Рис. 11. Опалубка для колонн системы ПЕРИ «РАПИД»

Допустимое давление свежего бетона до 120 кН/м2. Бесступенчатое изменение сечения до 60×60 см.

Облегченный монтаж (рама высотой 300 см весит 58 кг).

7. Круглая опалубка

Система «Рундфлекс»:

Рис. 12. Круглые опалубки ПЕРИ «РУНДФЛЕКС»

  • Настройка любого радиуса, начиная с одного метра.
  • Изменение радиуса без разборки элементов.
  • Быстрое соединение элементов выпрямляющим замком BFD.
  • Только три размера по ширине для любой конструкции. GRV-шарнирные запоры:
  • Круглая опалубка без тяжей. При замкнутом контуре не требуется тяжей.
  • Настройка любого радиуса.

8. Опалубка типа NOE

Рис. 13. Опалубочные столы NOE

Рис. 14. NOEtop (одностороннее опалубливание стен до 3,31 м опалубочной высоты)

Рис. 15. Опалубка NOElight

Рис. 16. Откидные подмости NOE AB 300

Рис. 17. Туннельная опалубка Noe

Рис. 18. Монтаж арочной туннельной опалубки «Branisko» в Словакии

Рис. 19. Откидные подмости NOE AB 300

Откидные подмости NOE AB 300.

  • Используются с передвижным устройством.
  • Имеют высокую полезную нагрузку.
  • Опалубочная высота до 5,30 м.

Рис. 20. Балочная система NOE h3O для перекрытий

Система h3O — универсальная опалубка для любых помещений различной высоты.

  • Комплект опалубки состоит из деревянных балок h3O (торцы защищены стальными элементами), вилочных головок, опорных стоек и штативов.
  • Все стальные элементы оцинкованы.
  • В качестве палубы применяются 3-слойные деревянные щиты шириной 50 см различной длины.
  • Недостатком системы является относительная недолговечность деревянных балок и невысокая оборачиваемость палубы.

Рис. 21. Опалубочные столы NOE для перекрытий

Применение опалубочных столов для перекрытий фирмы NOE позволяет добиться экономии трудозатрат и высочайших темпов строительства.

  • Складные стальные оцинкованные головки обеспечивают устойчивость и жесткость конструкции.
  • Применение балок h3O различной длины в качестве балочного настила позволяет регулировать ширину стола.
  • Применение боковых крановых захватов обеспечивает безопасность демонтажа.
  • Оцинкованный профиль C20 позволяет трансформировать длину стола путем наращивания.

Рис. 22. Опалубка NOE для балок

Система NOE UZ-Schalung — недорогое и экономичное решение для балок с поперечным сечением по высоте до 800 мм.

  • Без крепежного анкера в бетоне.
  • Нетеряемые элементы и боковое армирование.
  • Легко комбинируется с элементами опалубки перекрытия, но также применяется и самостоятельно.
  • Применение с опорными стойками и башенными опорами.
  • Оцинкованная высокопрочная сталь.
  • Простая и рациональная в монтаже и демонтаже.

Рис. 23. Опалубка для перекрытий NOEdeck

NOEdeck — система из алюминиевых щитов с интегрированной ламинированной фанерой и балок, оцинкованных опорных стоек и падающих головок из ковкого чугуна для скоростного бетонирования перекрытий.

  • Возможность демонтажа через 1—2 дня.
  • Высота опускания падающей головки — 17 см.
  • Ламинированная фанера — 12 мм.
  • Длина балок — 1500 и 2400 мм.
  • Ширина щитов — 450, 600 и 900 мм.
  • Длина щитов — 90 и 1500 мм.
  • Опалубка перекрытия и балок может выполняться одновременно.
  • Вес щита 1500×900 мм составляет 22,3 кг.
  • Трансформирование в балочную систему (без щитов).
  • Экономичность — 0,22 опоры на 1 м2 перекрытия.
  • Специальные Г-образные щиты для балок.

Рис. 24. Опалубка для перекрытий NOE SFK

NOE SFK — система из стальных щитов с интегрированной ламинированной фанерой и балок, оцинкованных опорных стоек и падающих головок из ковкого чугуна для скоростного бетонирования перекрытий.

  • Возможность демонтажа через 1—2 дня.
  • Высота опускания падающей головки — 12 см.
  • Ламинированная фанера — 12 мм.
  • Длина балок — 1200, 1500, 1800 и 2100 мм.
  • Ширина щитов — 300, 450, 600 и 750 мм.
  • Длина щитов — 1200 и 1500 мм.
  • Опалубка перекрытия и балок может выполняться одновременно.
  • 0,65 м2 опалубливаемой площади на одну опорную стойку.
  • Экономичность — 0,22 опоры на 1 м2 перекрытия.
  • Г-образные щиты для опалубливания балок.



Рис. 25. Туннельная опалубка и сводчатая опалубка

Туннельная опалубка NOE — рациональная и наиболее продуктивная опалубочная система для многоэтажного строительства, которая позволяет вести одновременно скоростное бетонирование стен и перекрытия.

  • Состоит из двух полутуннелей и щитов-вставок, которые могут быть комбинированы для получения размеров помещения в пределах от 1,00 до 7,00 м и высотой до 3,00 м.
  • Время установки 0,12—0,25 чел.ч/м2.
  • Бетонные поверхности стен и потолков после демонтажа опалубки готовы для чистовой отделки.
  • Суточный темп не срывается при неблагоприятных погодных условиях благодаря применению разработанной газовой системы отопления.

9. Шарнирные запоры

Применение системы «ТРИО-Л» выгодно на всех стройках, где нет возможности применения крана.

100% совместима с системой «ТРИО»-сталь.

Высокая устойчивость при высоких скоростях бетонирования, как у «ТРИО»-сталь.

Оснастка отличается унификацией, отсутствием неприкрепленных деталей и универсальностью.

Благодаря конструкциям из высокопрочного алюминия при одинаковом размере элементов экономится до 45% веса.

Рис. 26. Опалубки (из алюминия) для стен системы ПЕРИ «ТРИО-Л»

Просмотров: 265

Опалубка для стен LIWA Пери (Peri) от компании ЯрМакс

LIWA – очень легкая опалубка Пери (Peri). Материал конструкции – сталь. Опалубочная система LIWA имеет многоцелевое использование, благодаря ребрам, имеющим дополнительные отверстия. Поэтому, если проводятся работы с монолитными стенами и колоннами, нет необходимости использовать дополнительные элементы. Стандартную конструкцию можно применять для стен толщиной 15-40 см.
Малый вес конструкции – 35кг/м² позволяет осуществлять ее сборку вручную. При этом панели имеют перфорированную планку. Их длина — 75 см, толщина – 10 см. Производитель предлагает пять типовых размеров опалубки по ширине и четыре по высоте. Между собой составляющие элементы легко соединяются с помощью клинового или выпрямляющего замка. Сталь покрыта порошковым покрытием, придающим изделию высокую прочность.
Данная опалубка удобна при устройстве внутренних углов здания, прогонов, а также фундаментов. Давление свежего бетона не должно превышать 50 кН/м².
Простота монтажа не требует привлечения высококвалифицированных специалистов. В случае, если нет возможности использовать подъемные механизмы, данную опалубку можно смонтировать вручную или воспользоватся услугами строительных компаний. С помощью монтажных скоб конструкцию легко поднять на необходимую высоту. Зажав скобы деревянной балкой или брусом, легко выровнять всю конструкцию опалубки.
Элементы LIWA можно адаптировать под сложную конфигурацию, кривые углы и стыки стен. Используя шарнирный угол, можно опалубливать углы 75-165°.
Для наращивания конструкции по высоте используется выравнивающий ригель LWR 60. Он также усиливает конструкцию. С его помощью можно опалубливать конструкции до 3,85 м.
Для торцов монолитных элементов здания используется торцевая опалубка, которую монтируют с помощью фанеры и бруса.
Выбрать подходящую опалубку легко с помощью каталога фирмы-производителя или на сайте компании ЯрМакс.
Если нет необходимости многократного использования опалубки LIWA, отличным вариантом для строительного производства будет аренда опалубки.
Использование данной опалубки на строительной площадке позволяет уменьшить трудозатраты и расходы на монтажные работы.
При производстве работ необходимо учитывать допустимые нагрузки, а также соблюдать меры безопасности. Нестандартные решения в строительстве возможно применять только после дополнительного расчета статистических нагрузок.

Качественная перибетонная опалубка, жесткая и нестандартная коллекция.

Перибетонная опалубка используется для опалубки и строительных работ. Они обеспечивают экономичные и конструктивно эффективные решения для многих строительных работ. Структурировать теперь просто, и вы можете найти широкий ассортимент высококачественных материалов. Бетонная опалубка периметр варианта на Alibaba.com. Они имеют высокую гарантию и гарантируют выдающееся качество. Они бывают разных видов, от лесов с ПВХ-покрытием, поликарбоната до пластиковых опалубочных лесов. Бетонная опалубка пери .

Использование. Бетонная опалубка позволяет создавать прочные конструкции, поскольку они прочно удерживают конструкции вместе. Они обладают огромной прочностью и позволяют конструкции выдерживать очень тяжелые нагрузки. Alibaba.com предлагает высокое качество и стандарты. Опалубка для бетона периметра для вашего бизнеса, дающая вам конкурентное преимущество. Высокое качество делает их прочными, позволяя конструкциям долго держаться. Они делают. перибетонная опалубка , изготовленная с использованием новейших технологий и индивидуальных размеров, позволяющая использовать ее в специализированных условиях.Вы можете получить индивидуальный размер, чтобы ваша конструкция работала и опалубка была более эффективной.

Используем. Бетонная опалубка для удержания поверхностей агрессивных плит и их сцепления. Они позволяют легко соединять опалубку, удерживая конструкции, обладающие высокой адгезионной прочностью. Они предотвращают разделение плит и опалубки. Бетонная опалубка удобна в использовании и адаптируется к требуемым конструкционным работам. Они стабильны и снижают затраты на техническое обслуживание конструкций и опалубки.. Бетонная опалубка эффективна и значительно улучшает характеристики швов дорожного покрытия.

Alibaba.com предлагает эти высококачественные, долговечные и первоклассные продукты по удивительной цене. Бетонная опалубка представлена ​​сертифицированными производителями и поставщиками. Стержни экономичны и изготовлены с использованием передовых технологий для обеспечения высокой эффективности. Вы можете получить эти товары по нескольким предложениям и скидкам.

PERI Formwork Systems, Inc., обновляет QuickSolve, дает подрядчикам еще более мощный инструмент онлайн-планирования

С помощью PERI QuickSolve профессионалы в области строительства могут в цифровом виде рисовать макеты бетонных стен и разделять заливки бетона в соответствии с циклическим планом проекта.Инструмент создает проект опалубки вокруг плана стены, а также списки деталей и 3D-рендеринг. Подрядчики и оценщики могут затем экспортировать 2D-макеты и 3D-изображения вместе со списком точных деталей, которые необходимо сохранить и опубликовать в качестве документации. Инструмент автоматически предоставляет решения по опалубке на основе инвентаря клиента или предлагает оптимальную конфигурацию для покупки или аренды инвентаря PERI.

С помощью расширенной версии PERI QuickSolve клиенты могут импортировать свои запасы опалубки PERI в файл Excel и получить автоматическую оценку опалубки и принадлежностей, необходимых для завершения проектирования.Обновление также упрощает рисование стен под углом для более эффективного соответствия планировке проекта. Помимо списка деталей, который включает номера продуктов, количество и вес, новый QuickSolve также предоставляет изображения продуктов для облегчения визуальной интерпретации. В целом, улучшения QuickSolve улучшают коммуникацию на рабочем месте, потенциально устраняя ошибки при заказе и установке и сводя к минимуму потребность в материалах на месте.

«В PERI мы верим в силу инноваций, которые основываются на том, чтобы прислушиваться к потребностям наших клиентов.Ошибки в расчетах материалов для опалубки, более короткие сроки подачи заявок, потеря времени на проектирование простых конструкций и возросшая потребность в 3D-рендеринге — вот лишь некоторые из проблем, которые привели к обновлению QuickSolve, — сказал Франсиско Гонсалес, менеджер по продукту PERI. Простота QuickSolve позволяет специалистам-строителям создавать конструкции опалубки стен для своего проекта независимо от уровня их опыта. В конце концов, это означает повышение эффективности, потенциальную экономию затрат и даже повышение безопасности на работе.»

PERI QuickSolve в настоящее время поддерживает системы стеновой опалубки MAXIMO, TRIO, DUO и DOMINO.

Для получения дополнительной информации о PERI QuickSolve посетите: https://www.peri-usa.com/products/applications/software/apps/peri -quicksolve.html.

О компании PERI Formwork Systems, Inc.

Компания PERI Formwork Systems, Inc., штаб-квартира которой расположена в Элкридже, штат Мэриленд, является ведущим производителем и поставщиком систем опалубки и строительных лесов, которые помогают продвигать некоторые из Северной Америки. самые высокие и сложные конструкции для жизни.Имея 11 офисов в США и более 450 сотрудников, профессионально разработанная продукция PERI позволяет подрядчикам, строителям, инженерам и архитекторам возводить здания безопаснее, быстрее и эффективнее. PERI Formwork Systems, Inc. является частью PERI AG, базирующейся в Вайссенхорне, Германия. Имея более 9400 сотрудников по всему миру, компания управляет более чем 60 дочерними предприятиями и 160 складскими помещениями по всему миру. Для получения дополнительной информации посетите www.peri-usa.com.

Связь с общественностью:
Джефф Дональдсон
BLD Marketing
412-347-8039
[электронная почта защищена]

Фото: https: // www.bldpressroom.com/peri/quicksolve

ИСТОЧНИК PERI Formwork Systems, Inc.

Ссылки по теме

http://www.peri-usa.com

PERI, мировой лидер в области опалубки и строительных лесов, расширяет и расширяет предлагаемый контент для программного обеспечения Trimble Tekla

В результате своей приверженности инновациям и постоянному совершенствованию PERI улучшила и расширила свое предложение контента для ведущего программного обеспечения Trimble для монолитного монтажа. планирование и управление бетонным строительством, Tekla Structures.PERI предлагает файлы конфигурации для своей всемирно известной системы опалубки MAXIMO, позволяющие пользователям загружать это содержимое с портала онлайн-материалов Trimble, Tekla Warehouse, и за считанные минуты приступить к планированию опалубки для своего проекта.

Кроме того, PERI обновила и расширила свой контент Tekla Structures, предлагая более широкий, чем когда-либо прежде, включая свою новейшую систему PERI DUO. Для тех клиентов, которые ранее пробовали контент PERI, этот опыт является совершенно новым и улучшенным.Полный список предлагаемого контента включает:

Рамная опалубка

  • MAXIMO MX 15 (включая файлы конфигурации)
  • TRIO
  • ДОМИНО

Балочная опалубка

Опалубка колонн

Опалубка перекрытий

Универсальная опалубка

«И PERI, и Trimble десятилетиями делают бетонное строительство более продуктивным», — говорит Энди Дики, менеджер по развитию бизнеса Trimble. «Этот последний выпуск контента демонстрирует четкое стремление PERI и Trimble сделать своих клиентов по бетонному строительству по всему миру еще более успешными».

«В PERI мы стремимся повысить продуктивность наших клиентов», — говорит д-р Даниэль Штадел, руководитель отдела цифровой трансформации и корпоративного развития PERI Group. «Будь то офис или поле, физический или цифровой мир, мы хотим сделать все возможное, чтобы играть положительную роль в отрасли в этом отношении.Наша работа с Trimble — естественный результат этого обязательства ».

Подробнее о программном обеспечении Tekla для подрядчиков по бетону и проектировщиков опалубки

Просмотрите полный список систем и загрузите компоненты PERI из Tekla Warehouse

Программное обеспечение Tekla от Trimble
Программные решения Tekla для расширенного BIM и проектирования конструкций производятся Trimble. Предложение Trimble в области строительства варьируется от тахеометров до передового программного обеспечения, предоставляя отраслевые инструменты для преобразования планирования, проектирования, строительства и эксплуатации зданий.Программное обеспечение Tekla лежит в основе рабочего процесса проектирования и строительства, основанного на свободном потоке информации, конструируемых моделях и совместной работе. Информация о программном обеспечении Tekla: www.tekla.com

Trimble
Trimble меняет образ жизни, предлагая продукты и услуги, соединяющие физический и цифровой миры. Основные технологии позиционирования, моделирования, связи и анализа данных позволяют клиентам повысить производительность, качество, безопасность и устойчивость.Программное обеспечение, оборудование и услуги Trimble, от специально созданных продуктов до решений для жизненного цикла предприятия, трансформируют широкий спектр отраслей, таких как сельское хозяйство, строительство, геопространственные данные, транспорт и логистика. www.trimble.com

PERI
Компания PERI с оборотом 1 685 миллионов евро в 2019 году является одним из крупнейших мировых производителей и поставщиков опалубки и строительных лесов. Благодаря более чем 9 500 сотрудникам, более чем 60 дочерним предприятиям и более 160 эффективно управляемым складским помещениям, PERI обслуживает своих клиентов по всему миру с помощью инновационного системного оборудования и широкого спектра услуг, связанных с опалубкой и технологиями строительных лесов.www.peri.com/en

Опалубка производства EllisDon и Peri Formworks экономит время и деньги для больницы Калгари

IntElliDeck, спроектированный EllisDon и Peri Formworks, представляет собой систему опалубки на колонне с 30-футовым свободным пролетом, используемую в Медицинском городке Южной Альберты в Калгари. Компании планируют подать заявку на патент на систему, что высоко оценил президент Calgary Construction Association.

КАЛГАРИЯ

Отмеченная наградами инновация в опалубке, разработанная EllisDon из Миссиссоги, может принести пользу всей отрасли, по словам президента Calgary Construction Association.

Технология IntElliDeck

EllisDon помогает не только в реализации проекта оздоровительного кампуса в Южной Альберте, сказал Джим Клемент толпе подрядчиков в Калгари. По словам Клемента, его можно использовать в любое время, когда у вас есть проект аналогичного типа, «чтобы сэкономить время и деньги, принести пользу всем генеральным подрядчикам в Канаде и сделать нас, канадцев, более конкурентоспособными на мировом рынке». По его словам, эта система означает большую эффективность для EllisDon и всех генеральных подрядчиков в Канаде.

«На национальном уровне EllisDon поделился этой информацией со всеми другими подрядчиками в стране», — говорит он.

«Они могли использовать это нововведение в различных приложениях. Эффективность, увиденная здесь, может быть и будет видна на других проектах по всей Канаде ».

Обычная опалубка не соответствует графику и требованиям. Таким образом, EllisDon в сотрудничестве с Peri Formworks спроектировал и создал новую систему опалубки на колоннах.

Нетрадиционное здание потребовало более 200 000 квадратных метров структурной опалубки для перекрытий.

«Мы залили более 160 000 кубометров бетона», — сказал Скотт Томпсон, руководитель проекта медицинского кампуса Южной Альберты.

Сообщается, что IntElliDeck — первая система опалубки такого типа.

Вместо трех-четырех футов свободного пролета опоры IntElliDeck, используемого в проекте оздоровительного кампуса Южной Альберты, был 30-футовый пролет. Это было необходимо, потому что опалубка опиралась на колонны, а не на плиту ниже. Но с ростом возникла интересная проблема.

«Я бы загрузил 200 000 фунтов бетона на эту форму», — сказал Томпсон.

«С традиционной опалубкой и более короткими пролётами форма не отклоняется, но при размахе 30 футов она будет сильно отклоняться.”

IntElliDeck, как следует из названия, интеллектуален. Каждый стол опалубки имел пять гидравлических двигателей с датчиком отклонения, связанным с ним.

«Когда вы заливали бетон, датчик уловил отклонение формы и включил двигатель, который гидравлически поднял форму обратно в исходное положение», — сказал Томпсон.

Особая проблема Южного оздоровительного кампуса заключается в том, что 156 000 квадратных метров застроенного пространства поднимаются на несколько этажей, возвышаясь над горизонтом Калгари.

«При использовании традиционной опалубки нагрузка 200 фунтов / фут 2 поддерживается нижней структурной плитой, которая, к сожалению, может выдерживать только 50 фунтов / фут 2 . Следовательно, нам пришлось бы перенести эту нагрузку на дополнительные три плиты с помощью перекладин. С нашей системой все это устранено », — сказал Томпсон.

Использование

EllisDon системы IntEllideck устранило необходимость повторной опалубки.

«У нас было четыре опорных стойки, которые опирались на колонны, которые передавали нагрузку через конструкцию на опору, предназначенную для поддержки конструкции.

Отказ от переоборудования укреплений дает время и деньги.

Это фактически позволило начать строительство плит пола внизу почти сразу, сказал Томпсон.

«Мы сэкономили около шести месяцев в нашем графике, просто убрав эти пересадки. Мало того, мы сэкономили еще шесть месяцев на нашем графике опалубки, потому что это было настолько эффективно, вероятно, на 30-40 процентов эффективнее, чем обычная опалубка ».

Томпсон говорит, что он получил 47 повторных использований каждого из 57 опалубочных столов, использованных в проекте.

Благодаря использованию системы проект также сэкономил кучу времени крана.

«С помощью этой системы мы могли перемещать ее без крана по горизонтали, нужен только кран, чтобы поднять ее на следующий уровень.

Изначально мы планировали построить шесть кранов, но с помощью системы опалубки мы сократили их до четырех ».

«Самое важное в этом проекте то, что он начался с бюджета в 1,41 миллиарда долларов. Из-за такого дизайна, стоимости, инженерных (и) инноваций, как эта, наш бюджет меньше 187 миллионов долларов.Это деньги налогоплательщиков, возвращающиеся в систему ».

Peri Formworks и EllisDon планируют запатентовать эту технологию. По словам Томпсона, в настоящее время на месте работают 1500 торговцев, и EllisDon выставляет счет на сумму более 1 миллиона долларов в день. Медицинский кампус Южной Альберты планируется открыть 27 марта 2012 года.

Переход от 2D к 3D Планирование опалубки

При использовании BIM модель и вылеты связаны, что означает, что количественные данные области опалубки могут быть визуализированы в 3D и организованы в соответствии с местоположением, типом заливки, последовательностью и запланированным типом опалубки.

Tekla

Опалубка — один из самых дорогостоящих, трудоемких и длительных этапов процесса строительства бетона. В условиях повышенного давления, необходимого для завершения проектов в срок и в соответствии с бюджетом, переосмысление планирования опалубки может помочь подрядчикам по бетону превзойти конкурентов, работать более эффективно и соответствовать современным требованиям к проектам.

Было время, когда рисование, копирование и вставка блоков САПР в 2D было единственным способом создания планов компоновки опалубки. Даже сегодня, когда большая часть строительной отрасли внедрила 3D-моделирование, многие бетонные подрядчики продолжают полагаться на информацию и документы, созданные с использованием 2D-САПР.Благодаря его подходу опалубка отключена от других задач планирования строительства, что приводит к недостатку информации и ошибкам.

Использование двухмерного планирования опалубки на бумаге или на компьютере увеличивает вероятность ошибок, предположений и рисков. Невозможно захватить и передать всю информацию о реальной трехмерной структуре в 2D. Например, 2D не может отражать все аспекты проекта, как они существуют в реальной жизни. При использовании 2D информация, необходимая для своевременного и качественного планирования опалубки, часто бывает низкого качества или вообще отсутствует в проектных чертежах.Более того, 2D затрудняет выявление потенциальных ошибок до того, как они превратятся в дорогостоящую переделку. С помощью планшетов монтажные группы могут получить доступ к трехмерным моделям опалубки и связанной с ними актуальной информации и документам в полевых условиях.Tekla

Улучшение планирования опалубки и Детализация с помощью 3D

Для подрядчика по бетону Ф. А. Вильгельма работа с конструктивной 3D-моделью повысила точность и ускорила планирование опалубки.

«Мы используем Tekla Structures как единое решение для детализации, планирования и выполнения проектов опалубки», — говорит Адам Джораанстад, специалист по отделке опалубки.«Мы можем более эффективно оценивать, проектировать и планировать нашу опалубку и обнаруживать потенциальные подводные камни на ранних этапах процесса».

Переход от 2D CAD к 3D может вывести планирование опалубки на новый уровень и открыть дверь для более эффективных, точных и продуктивных проектов. для различных типов опалубки при проектировании и оценке. При использовании BIM модель и вылеты связаны, что означает, что количественные данные по площади опалубки могут быть визуализированы в 3D и организованы в соответствии с местоположением, типом заливки, последовательностью и запланированным типом опалубки.Это позволяет подрядчикам включать статьи опалубки в бюджеты для получения более точных и надежных оценок.

  • Оптимизация процессов: С помощью эффективных инструментов моделирования можно моделировать геометрию заливки и использовать ее для автоматического размещения компонентов и принадлежностей опалубки, таких как стяжки и зажимы. А поскольку все отчеты и чертежи создаются на основе модели, а изменения автоматически обновляются во всех документах, риск человеческой ошибки значительно снижается по сравнению с ручными, отключенными 2D-рабочими процессами.Создание модели с подробной и конструируемой информацией означает, что подрядчики могут быстро и безопасно перейти к этапу строительства с гораздо меньшим объемом ручной работы.
  • Оценка конструктивности: Вместо того, чтобы обнаруживать проблемы в полевых условиях, когда уже слишком поздно, трехмерная визуализация упрощает обнаружение конфликтов и решение потенциальных проблем конструктивности на ранних этапах процесса. В случае 3D-модели возникает вопрос: «Можем ли мы это построить?» можно ответить с первого взгляда. Точно так же можно планировать заливку и автоматически сообщать о качестве строительства, просто добавляя перемычки в бетонную модель.
  • Информирование о требованиях к полевым работам: 3D-модели помогают каждому на месте быстро и легко понять требования к опалубке. Используя планшеты, монтажные бригады могут получить доступ к трехмерным моделям опалубки и связанной с ними актуальной информации и документам в полевых условиях. Наличие этой информации устраняет любые догадки и значительно сокращает количество запросов на информацию, непродуктивную работу и вероятность ошибки. Это также помогает подрядчикам следить за тем, чтобы строительные работы выполнялись в соответствии с планом.
  • Взгляд в будущее

    Конкуренция в бетонной промышленности растет, поскольку все большее число подрядчиков внедряют такие инструменты, как BIM и платформы для совместной работы, для управления информацией о проектах. Те, кто все еще использует традиционные методы, могут быть удобны сегодня, но поскольку их конкуренты завершают заявки и проекты быстрее, проще, с большей точностью и качеством, они скоро обнаружат, что пора наверстать упущенное.

    Переход к 3D-планированию и детализации опалубки открывает дверь к более разумной и быстрой работе.С помощью трехмерного планирования опалубки подрядчики по бетону могут создавать чертежи опалубки, предоставлять работникам нужную информацию и выявлять проблемы, пока не стало слишком поздно. Это позволяет подрядчикам по бетону минимизировать риски, повысить производительность и снизить затраты на строительство за счет более точной оценки и планирования, эффективного управления высококачественной информацией и упрощенной координации и коммуникации.

    Написал Гай Эриксон, коммерческий директор Trimble, структурное подразделение.

    Сравнение затрат и времени в проекте Tunjungan Plaza 6 в Сурабае

    Труды Международной конференции по гражданскому строительству Наротамы 2015

    ISBN: 978-602-72437-2-9

    Управление проектом 153

    Сравнение полу-традиционных и Peri

    Строительные леса: сравнение стоимости и времени в Tunjungan

    Plaza 6 Project в Сурабае

    Джулистьяна Тистогондо, Фреди Курниаван, Ахмад Фирдаусо

    ᵃДепартамент гражданского строительства, Университет Наротама, в среднем

    Стоимость реферата

    Опалубка составляет от 40% до 60% от общей стоимости работ по бетонированию в рамках проекта, в размере

    , что обеспечивает значительный вклад с точки зрения стоимости.В проекте

    используются различные методы опалубки с разным временем и стоимостью монтажа. Целью данной статьи является сравнение использования

    полутрадиционных методов и опалубки PERI с точки зрения времени и затрат на конструкционные рабочие колонны, балки

    , плиты и поперечную стенку, проект 6, район кондоминиума Surabaya Tunjungan Plaza. Поскольку каждый метод опалубки

    имеет разную производительность, внедрение определенного метода будет иметь прямое влияние на время или бюджетные ассигнования

    на стоимость проекта.На основе сравнительного анализа проекта Surabaya Tunjungan Plaza 6

    дает оценку Rp. 45 876 ​​905 652,52 на опалубку полутрадиционным методом, тогда как использование системы

    PERI стоит рупий. 51 823 081 342,71. Это показывает, что использование опалубочных систем PERI на 12,96% дороже

    , чем опалубка полутрадиционным методом. Тем не менее, продолжительность полунатурального метода опалубки

    составляет 932 дня, а использование системы PERI занимает всего 706 дней.Это показывает, что

    использование опалубочных систем PERI на 24% быстрее, чем опалубка полутрадиционным методом.

    © 2015 Авторы. Опубликовано издательством Университета Наротама.

    Рецензирование под ответственностью оргкомитета Международной конференции по гражданскому строительству в Наротаме

    Engineering 2015 (NICCE-2015).

    Ключевые слова: опалубка, полукондиционная, PERI.

    1. Введение

    Строительный бизнес в настоящее время получает все более широкое распространение, поэтому конкуренция между

    подрядчиками не может быть неизбежной.С другой стороны, требуется уровень знаний и высокая точность

    для подрядчиков при выборе типа материалов, оценке затрат и определении метода выполнения

    , чтобы предложить стоимость, может быть дешевле и сократить время реализации с качеством, которое

    может быть оправдано с точки зрения экономии затрат. Одним из важных компонентов, который может оптимизировать эффективность реализации структуры проекта

    , особенно строительства многоэтажного здания, является поставка опалубки

    .Факторы, которые влияют на выбор методов опалубки, включают стоимость закупки материалов

    , степень безопасности и качества, уровень сложности с точки зрения установки

    и пембонгкарання, масштаб проекта, продолжительность проекта и другие факторы. Стоимость

    фактор и эффективность времени установки и демонтажа выбор метода опалубки

    играет важную роль в общей стоимости проекта.В расчетах произведено

    затрат на материалы и оплату труда.

    Исходя из этого, автор хотел бы сделать обзор с технической точки зрения, а именно: 1).

    Фактор, что нужно учитывать при выборе метода опалубки? 2). В чем разница между

    и обычным методом опалубки периметра с точки зрения времени и затрат по сравнению с проектом

    Tunjungan Plaza 6 Surabaya? 3). Какие методы опалубки наиболее эффективны с точки зрения

    времени и затрат для проекта Tunjungan Plaza 6 Surabaya? Ограничение проблемы в данном исследовании

     Автор, ответственный за переписку.Электронный адрес: [email protected]

    Строительные леса и опалубка PERI для высотного строительства

    Система RCS Система GRIDFLEX

    Система подъема по рельсам RCS:

    Система подъема PERI RCS — это система подъема нового поколения, на которую можно подняться краном или самоподъем с помощью гидравлики.Он сочетает в себе преимущества различных систем лазания в одной модульной системе. Это позволяет легко адаптировать стандартные решения к конкретным требованиям проекта, таким как подъем по опалубке RCS для основных и фасадных стен, система защиты кромок и подъемник для материалов. Восхождение безопасно и быстро в любых погодных условиях благодаря управляемым процедурам восхождения. Система всегда прикреплена к стене при каждом лазании. Благодаря уникальному мобильному самоподъемному устройству и гидравлическому насосу стоимость самоподъемной технологии снижается, что обеспечивает рентабельную реализацию для средне- и высотных конструкций.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
