Как вручную закручивать винтовые сваи: Вкручивание винтовых свай своими руками, инструкция закручивания

Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.



Этапы установки винтовых свай:

1. Разметка свайного поля.



Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Выставление периметра.

Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.



3. Закручивание угловых свай.



Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.



4. Вкручивание остальных винтовых свай.

Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 — 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется «намертво», и дальше уже не идет, можно считать ее правильно заглубленной.



В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 — 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.





5. Обрезка винтовых свай.

Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина – длина технологического отверстия).



6. Бетонирование винтовых свай.

После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри.

(Нет кислорода – нет коррозии!)



7. Установка оголовков.

Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.



При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

Монтаж винтовых свай вручную

Монтаж винтовых свай может производиться как механическим способом, так и вручную. Установка винтовых свай вручную применяется в том случае, если закручивать винтовые сваи с помощью спецтехники невозможно. Это может быть не выгодно экономически, а может быть затруднен доступ тяжелой спецтехники.

Как правило, монтаж винтовых свай вручную осуществляют тогда, когда ставят основание для небольших построек, которые располагаются за городом. Это могут быть беседки, бани, заборы, летние кухни, причалы и прочие конструкции.

Также часто ручную установку свай предпочитаю тогда, когда поблизости располагаются какие-либо строения.

Выбор ручного или механического способа установки определяют по сметам каждого варианта. Даже когда есть возможность в монтаже свай с помощью спецтехники, установка свай вручную стоит, как правило, меньше, особенно, если количество свай составляет менее десяти.

Технология установки свай вручную

1. В заранее отмеченную точку вертикально производят установку свай.
2. Вовнутрь технологического отверстия сваи ставят лом или же стальной прут. После этого рычаг, который получился, наращивают за счет трубы, которая имеет длину от двух с половиной метра и больше.
3. Один человек держит и направляет ствол скважины строго вертикально. Ещё два человека берутся за рычаг и толкают его вокруг ствола, производя закручивание сваи.

Ручным способом свая погружается в грунт на 192 миллиметра за один оборот. При условии хорошего грунта и погоды, одна сваи устанавливается максимум за пятнадцать минут.

Если при завинчивании в грунт свая перестает погружаться, то этого говорит о том, что она достигла прочного слоя. Такая свая будет надежно держать фундамент. При этом важно, чтоб она остановилась ниже уровня промерзания земли.

Монтаж винтовых свай вручную цена

Стоимость установки винтовых свай вручную зависит от многих факторов. При расчете стоимости учитывают цену самой сваи, её установку, количество свай. Также может учитываться цена на пробное бурение и расчет свайного поля.

Компания «Сваисад» осуществляет монтаж винтовых свай вручную в СПб. Мы предлагаем установку свай на участках любой сложности. Всего за день наши специалисты произведут установку свайного фундамента вручную. Если у Вас есть вопросы, или Вы желаете узнать примерную цену на установку свай – звоните нам, мы рассчитаем для Вас стоимость наших услуг, произведем быструю и качественную установку свай.

Ручной монтаж винтовых свай — Домина

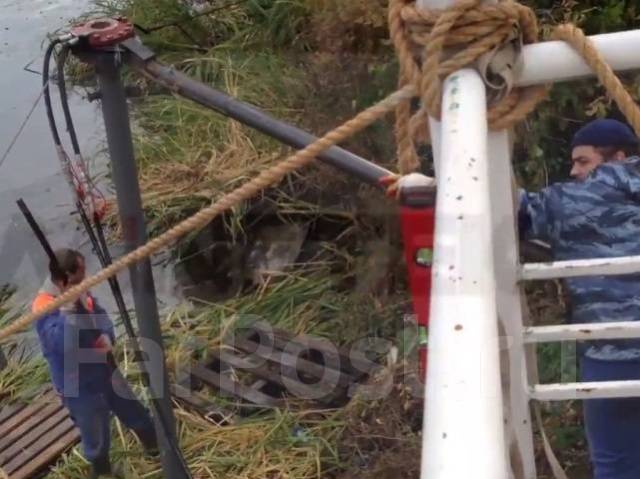

Ввинчивание винтовой сваи в труднодоступном месте. Как без привлечения техники произвести монтаж?
Ручной монтаж может понадобиться для многих различных ситуаций:

— Маленькое кол-во шт. , в связи с чем, строительные организации взимают большую плату за так называемую «минималку» (закрутить надо 2, а берут как за 7)
— Насаждения, нет доступа к определенной точке
— Сильные перепады, съезды, куда не сможет заехать техника.
— Отдаленные точки, лес, сопки и так далее…

Вариантов может быть очень много, именно по этому у нас имеются специальные переходники для свай серии F (для ручной закрутки). Вот уже более двух лет даем их нашим клиентам совершенно бесплатно под залог, который потом возвращаем, после передачи переходника обратно.
Суть очень проста. Переходник имеет оголовок с точно таким же круглым фланцем, имеющий диаметр 220мм, который прикладывается к фланцу свае и крепится болтами. От профильной трубы отходят уши, в которые просовывается рычаг.

Видео монтажа:

Чтобы приступить к ручному монтажу необходимо произвести следующее:

1. Разметка свайного поля
2. В зависимости от длины самого винта, чтобы было удобней крутить, можно немного подбурить, но не более чем 25% от всей длины. Т.е. если свая длиной 3000ммм, можно пройтись садовым буром, либо другим инструментом и предварительно сделать отверстие глубиной не более 500-700мм. Следует помнить, что чем больше (рекомендованного значения) будет подбуривание, тем меньшая несущая способность будет у Вашего будущего фундамента. По опыту можно сказать, что если такие работы проводить зимой, желательно делать это до января, где грунт промерзает не более 1м
3. Непосредственно погрузить винт в подготовленное отверстие (если винт не длинный, второй пункт можно пропустить)
4. Подключаем переходник с помощью болтов (3 болта d9-13mm с гайками можно приобрести в строительном магазине)
5. Просовываем трубы, которыми будем закручивать — это и есть наш рычаг. Приобрести их можно на любой металлобазе. Из курса физики все помня: чем длиннее рычаг, тем меньше усилий необходимо задействовать.
6. Далее все очень просто: два человека ходят по часовой стрелке, а третий должен контролировать вертикаль положения винта. Короткие сваи, в зависимости от длины, можно закручивать тремя людьми, чем тяжелее грунт и длиннее свая, тем больше рабочих может понадобиться.
7. Если закрутка идет очень тяжело, можно попробовать смягчить грунт водой, налив через отверстие во фланце простой воды, которая проникает в грунт и смягчает его, примерно в течении 20 минут.

Производить монтаж вручную это довольно непростое занятие. Особенно если зимой или в очень труднодоступном месте и самое тяжелое — все два фактора сразу. Продолжительность такой работы для одной точки может колебаться от одного часа до половины дня. Факторов, которые на это влияют тоже много: время года, длина сваи, увлажненность и тип грунта, сила самих рабочих.
Какую длину винтовой сваи и диаметр можно осилить вручную?

Диаметр максимум 89мм, не более. Все, что свыше это в районе фантастики или уходит в особенности грунта (болото, насыпной, куда не рекомендуется устанавливать данные винты).
С длиной сказать сложнее. Средняя длина, для такого ввинчивания, составляет от 1.6м до 2.5м. Все, что короче 1.6. — закрутиться имеет очень большие шансы. Все, что длиннее 1,6 уже зависит от местоположения (типа грунта). Например, на п. Горький 3000мм зайдут превосходно, а на п. Ильинка из-за плотных грунтов и скалы, максимум может достигать 1600мм.

В общем, все индивидуально, но данный способ очень помогает соорудить быстрый фундамент под беседку, баню, пристройку, антенную вышку и пр. в тех местах, где казалось это совсем невозможным.

Отдельное спасибо нашему постоянному клиенту Дмитрию, который смог предоставить фото и видео работ. (Производился монтаж четырех свай F76x1600x220 под пристройку к дому. Общее время работ составило около 4 часов)

Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.

ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.

ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.

Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ

Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).

НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:

• Сейсмическая активность в районе (длина сваи от 4 метров).
• Залегание твердого грунта (зависит от его состава, определяется испытаниями).
• Нормативы СНиП для регионов.

Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

• Бурение. Ручным буром делается скважина, в которую помещается свая.
• Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

• Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
• Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ

Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.

ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ

Обратите внимание на: плюсы и минусы винтовых свай

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1. 5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ

• Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
• Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

ОБРЕЗКА СВАИ БОЛГАРКОЙ

ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ

ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ

ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:

ВИНТОВЫЕ СВАИ ОТ ООО «БОГАТЫРЬ»

Компания профессионально занимается свайными работами в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене — гарантирована!

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Как закрутить винтовые сваи своими руками: технология установки

Как закрутить винтовые сваи своими руками? Такой вопрос возникает при самостоятельном сооружении свайного фундамента, от правильной установки которого зависят надежность и длительность эксплуатации возводимого здания. Выбор технологии вкручивания винтовых опор определают бюджет застройщика, тип грунта и наличие специальных приспособлений.

Анализ грунта

Пробное бурение под опору

Свайный фундамент используют в качестве основания при строительстве домов на участках с подвижным, глинистым или подтопляемым грунтом, а также на площадках со сложным рельефом и большими перепадами высоты.

Перед началом закручивания винтовых опор необходимо изучить состояние почвы и определить уровень залегания подземных вод. Для этого можно воспользоваться специальными справочниками, выбирая нужные параметры по месторасположению строительной площадки.

Чтобы получить более точную информацию, проводят пробное бурение или завинчивание сваи. Первый способ информативнее, поскольку позволяет выяснить глубину залегания твердого грунта.

Кроме того, во время пробного бурения можно провести разметку и подготовить шурфы меньшего диаметра для последующего закручивания винтовых опор.

Выбор и расчет параметров свай

Опора стандартного диаметра 108 мм

При использовании свай заводского производства следует ориентироваться на вид и предполагаемый вес возводимых объектов. Винтовые опоры диаметром 47‑76 мм применяют при строительстве различных укреплений и заборов. Для сооружения легких конструкций и каркасных домов используют сваи сечением 89 мм.

Винтовые опоры для фундамента диаметром 108 мм способны выдержать до 3500 кг и поэтому подходят для большинства возводимых зданий, исключая постройки из камня. Массу построек рассчитывают по габаритным размерам дома и весу стен и других конструктивных элементов.

Длину свай определают по уровню расположения подошвы ростверка, учитывая характеристики грунта, глубину его промерзания и месторасположение подземных вод. Важными факторами также являются габаритные размеры и масса возводимых сооружений. Чаще всего востребованы сваи длиной 2-2,5 м.

Сколько потребуется винтовых опор, и каким должно быть расстояние между ними рассчитывают в соответствии с такими параметрами, как:

• вид и свойства грунта на участке;
• форма фундамента;
• величина и характер действующей нагрузки.

Перед началом работ и пробным бурением следует убедиться в отсутствии подземных инженерных коммуникаций на территории строительной площадки.

Инструменты и приспособления для вкручивания свай

Закручивание винтовых свай для фундамента можно выполнять вручную, с использованием самодельных и заводских средств малой механизации, а также с привлечением спецтехники. Выбор определенного варианта зависит от финансовых возможностей владельца будущей недвижимости, наличия помощников и возможности проезда транспортных средств к месту строительства.

Монтаж опоры можно выполнить без специального оборудования

Для закручивания винтовых опор для свайного фундамента вручную потребуется:

• лопата;
• рулетка и уровень;
• лом;
• арматура или колышки и шпагат для разметки;
• молоток или кувалда;
• болгарка и запасные круги для выравнивания свай по высоте;
• трубы диаметром 50 мм и длиной 2,5 м, которые выполняют функции рычагов;
• специальный маркер для отметок на колышках или арматуре.

Отверстие под сваю делают с помощью садового бура, диаметр которого должен быть меньше сечения используемых винтовых опор. Он позволяет проверить структуру почвы и выявить камни и другие помехи при их наличии.

Рекомендуем посмотреть видео, как правильно выбрать опоры для монтажа.

Технология вкручивания свай

Чтобы осуществить монтаж винтовых свай для фундамента своими руками, сначала необходимо разметить расположение опор согласно сделанным расчетам, используя шпагат и арматуру. Расстояние между сваями не должно быть больше 3 м, иначе прочность и устойчивость основания значительно снижаются.

Бурение лунок под опоры

Дальнейшая деятельность по завинчиванию свай включает следующие виды работ:

• Бурение лунок по разметке. Его выполняют с помощью садового бура таким образом, чтобы глубина полученных шурфов была меньше длины сваи. В некоторых случаях опоры вкручивают без предварительного бурения. Это осложняет установку свайного фундамента, но позволяет избежать рыхлости грунта.
• Закручивание. Сваю помещают в лунку и продевают в нее лом, предварительно укрепив на опоре строительный магнитный уровень. Затем опору начинают завинчивать, избегая ее смещения. При достижении более плотных слоев грунта используют рычаги в виде отрезков трубы, равномерно распределяя силу воздействия. Сколько человек потребуется для установки сваи зависит от плотности грунта и ее диаметра. Обычно необходимо минимум трое участников: двое завинчивают опору, а третий контролирует вертикальный уровень и своевременно вносит коррективы. Таким же образом вкручивают и остальные опоры для фундамента в углах возводимого здания и по его периметру.
• Выравнивание. По завершении работ по установке опоры выравнивают и обрезают по высоте с помощью нивелира. Сколько потребуется срезать? Обычно сваи укорачивают примерно на 10 см, что соответствует длине технологического отверстия, не имеющего несущей способности.
• Бетонирование. Для защиты опор от появления коррозии на внутренней поверхности и усиления фундамента их заливают раствором бетона. При этом марка цемента не должна быть ниже М150, а песок желательно использовать без посторонних примесей.

Посмотрите видео, как правильно монтировать опоры своими руками.

Если при вкручивании свая сместилась вбок, а величина заглубления не достигла 1,5 м, ее следует извлечь и завинчивать заново. При излишнем сопротивлении грунта следует обеспечить дополнительную нагрузку, давящую сверху на опору.

Чем закручивают винтовые сваи

Сваи – современные строительные конструкции, используемые для обустройства фундамента. Опора представляет собой полую металлическую трубу, на конце которой располагается заостренный наконечник с лопастями. Такое устройство позволяет легко закрутить ее в землю с помощью специальных технических средств или вручную.

Основание из металлических столбов обеспечивает возможность строить объекты различного назначения практически на любых грунтах, в заболоченной местности, рядом с водоемами и на участках со сложным рельефом. Вне зависимости от индивидуальных особенностей участка, новое здание всегда будет надежным, если опоры правильно установить, потому важно знать, чем закручивают винтовые сваи и когда приходится использовать механические средства?

Преимущества современных свайных оснований

Фундамент из опор пользуется популярностью у собственников, объясняемой характерными для подобных конструкций преимуществами:

• Монтаж без подготовки участка. Для обустройства основания не приходится выполнять на местности земляные работы, отнимающие много времени и повышающие стоимость строительства.
• Универсальность. Сваи позволяют строить здания практически в любой местности, независимо от почвы, рельефа, плотности застройки и других факторов.
• Быстрота. Фундамент строят всего за 1-3 дня.
• Надежность. Хорошая свая при правильной установке может выдерживать нагрузку в несколько тонн.
• Долговечность. Металлические изделия при производстве обрабатывают специальными антикоррозийными веществами, которые обеспечивают сохранность металла на протяжении многих десятилетий.

Механическое и ручное вкручивание свай в почву

Самый простой и быстрый способ установить необходимое количество труб для строительства объекта – использовать специальные механизированные средства. Подобное оборудование устанавливается на грузовик или микроавтобус, после чего быстро, точно и вертикально ввинчивает сваю в землю. Обычно механический способ обустройства свайно-винтового фундамента занимает до 3 часов.

Установка с помощью спецтехники требуется в нескольких случаях. Во-первых, когда нужен монтаж большого количества опор. Во-вторых, при необходимости установки свай большого диаметра. В-третьих, когда просто хочется сэкономить свое время и приступить к последующим этапам строительства дома.

Завинчивание вручную – более востребованная у пользователей методика. Ручной монтаж позволяет экономить денежные средства и не отнимает много сил. На ввинчивание всех столбов для строительства с помощью лома уходит не более нескольких дней. Единственная сложность ручного закручивания – обязательное участие в работах 3-4 человека. Одному невозможно крутить лом и одновременно контролировать вертикальность погружения трубы в землю.

Если опора будет расположена даже с минимальным отклонением – более 2 градусов, то ее нельзя использовать для возведения здания, так как она не сможет нормально переносить нагрузки, подвергнется повышенному износу и вскоре начнет терять свои технические характеристики. Неправильный монтаж при худшем сценарии может привести к обрушению нового объекта.

Установка свайно-винтового фундамента зимой своими руками

Если грунтовые воды расположены близко или на участке пучинистый тип почвы, возникает необходимость в более устойчивом типе основания для дома. В таком случае оптимальным вариантом будет установка свайно-винтового фундамента. Тогда можно не бояться, что весной произойдёт неравномерная усадка постройки. Это одновременно и практичный, и недорогой способ сделать надёжное основание. Но для того, чтобы продлить срок его службы, нужно соблюдать технологию монтажа, особенно, если строительные работы проводятся в холодное время года.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Как выглядит	Когда используется
Одиночные сваи	Служат для поддержки отдельных элементов. Часто применяются, когда нужно достроить что-либо к готовому зданию
Стандартный фундамент	Подходит под колонны, главные элементы здания
Свайные ленты	Находятся под стенами дома
Свайное поле	Применяется при возведении тяжёлых конструкций

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
3. К возведению дома можно приступать сразу после установки оголовка.
4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Технология установки свайно-винтового фундамента

Его монтируют в местах, которые не годятся под ленточное основание. К таким участкам относятся:

• территории с глубоким уровнем промерзания почвы;
• грунты со сложным рельефом;
• места с повышенной влажностью;
• территории, на которых уже есть обустроенный ландшафт;
• участки, на которых запрещены земляные работы.

Сваи также подходят для замены фундамента или его реконструкции. Процесс монтажа проходит в несколько этапов.

Расчёт нагрузки и количества материалов

Перед началом строительных работ нужно произвести точные расчёты. Тут нужно обратить внимание на следующие моменты:

• нагрузку, что способна выдержать каждая свая;
• вес всего здания;
• уровень промерзания грунта.

Далее просчитывается количество опор, промежуток между ними. Также необходимо знать глубину монтажа. Все величины нужно брать с запасом. Чтобы узнать точные параметры, лучше привлечь специалиста, который на основании проекта дома сделает необходимые расчеты. При этом нужно учитывать, что если грунт слабый и подвижный, нагрузка на одну сваю должна быть маленькой. Тогда понадобится больше материала.

Расчёт количества свай

Выполнение раскладки

Сваи распределяют и раскладывают по всей длине основания дома либо намечают места для их установки. Делается это для того, чтобы проверить насколько количество материала соответствует предварительным расчетам. Тогда не останется лишних элементов и не возникнет ситуации с их нехваткой.

Подготовка к раскладке

Промежуток между ними должен быть соразмерным количеству свай, чтобы они равномерно распределились по всему участку. Для домов из пеноблока или дерева достаточно придерживаться расстояния в 1-2 м, а для более тяжёлых конструкций его сокращают минимум вдвое.

Далее выполняется установка углов. Между ними натягивается шнур. Когда дело дойдёт до монтажа очередной сваи, шнур в этом месте снимается. Это нужно в целях безопасности, чтобы во время углубления сваи не споткнуться об него и не травмироваться.

Установка углов

Обратите внимание! Во время монтажа нельзя допускать серьёзных отклонений от прямой линии. Максимально допустимое отклонение – 2-3 см. Если оно будет больше, его будет трудно загладить и это затруднит процесс обвязки.

Подготовка почвы

Чтобы облегчить установку фундамента, нужно в местах монтажа свай убрать верхний слой грунта, покрытый растительностью. Для этого используется бур с диаметром меньше, чем сама лопасть. Тогда свая проще вкручивается в землю.

Снятие почвы под опоры

Если нет возможности достать бур, эти манипуляции можно проделать штыковой лопатой. Подготовить грунт можно после выполнения раскладки или одновременно с ней.

Монтаж винтовых свай

При их установке своими руками рекомендуется делать это втроём или вчетвером. 2-3 человека могут отвечать непосредственно за вкручивание, а один – смотреть, чтобы свая вошла в грунт в строго вертикальном положении.

Наверху у сваи есть отверстия, в которые вставляют железные трубы. Они выполняют роль рычагов, когда несколько рабочих ходят вокруг сваи, ввинчивая этот элемент в землю. Для контроля за положением сваи используются специальные уровни, имеющие магнитные основания. Их крепят в двух местах непосредственно на сваю.

Отверстия под крепление труб

Когда глубина закладки фундамента превышает длину сваи, её наращивают. Для этого используют муфту, диаметр которой больше диаметра самой сваи.

Термоусадочная муфта для свай

Делается это в определённом порядке:

1. На ввинченную в землю сваю надевают муфту. Выравнивают её.
2. Фиксируют муфту при помощи сварки.
3. Сверху вставляют следующую сваю.
4. Тщательно заделывают швы сварочным аппаратом.
5. Участки, на которых применялась сварка, обрабатывают средством от коррозии.

Если есть ещё отклонения, сваи выравнивают.

Цены на винтовые сваи

Сваи винтовые

Видео — Закручивание винтовых свай вручную

Выравнивание по горизонту

Как только выполнен монтаж свай, можно приступать к их выравниванию по горизонтальной линии. Для этого используют гидроуровень или нивелир. Им отбиваются углы основания, а потом по этим ориентирам натягивается верёвка. Излишки отпиливают при помощи болгарки, ориентируясь на разметку.

Совет! Горизонты будущего основания дома можно наметить заранее, чтобы сразу монтировать их одинаковыми по высоте. Но при наличии неровностей проще отпилить лишний отрезок сваи, чем нарастить недостающее расстояние.

После выравнивания конструкции рекомендуется её усилить – залить каждый элемент смесью из тяжёлого бетона. Это послужит дополнительной защитой от коррозии внутри сваи и сделает фундамент более жёстким.

Заливка бетона

Цены на популярные модели бетоносмесителей

Бетономешалки

Сверху на сваи надевают оголовки из металла и фиксируют их сваркой. Они бывают разной формы:

• квадратной:
• круглой;
• U-образной.

Приваривают их строго по разметке. После этого швы от сварки обрабатывают специальными средствами для предотвращения коррозии.

Обратите внимание! Если планируется обвязка из металла, в сами сваи вкручены ровно, можно обойтись без оголовков. Тогда обвязку приваривают непосредственно к сваям.

Установка ростверка

Эта конструкция выполняет роль связующего элемента между сваями. Она также служит опорой для несущих стен и помогает равномерно распределять давление на фундамент. Есть несколько вариантов материалов, подходящих для этой цели.

Таблица 2. Материалы для ростверка и нюансы их использования.

Тип материала	Крепление	Особенности
Деревянные брусья	Фиксируется при помощи специальных болтов по дереву. Дополнительно можно использовать металлические скобы, тогда их углубляют, чтобы они не были длиннее самой сваи	Брусья перед началом строительных работ обрабатывают лаком на основе битума, чтобы снизить агрессивное влияние внешней среды. Под брусья обязательно укладывается гидроизоляция. Самый простой вариант – рубероид
Металлические швеллера	Приваривается к сваям или оголовкам по периметру конструкции	Нуждаются в обработке средствами против коррозии

Чем ровнее сделать ростверк, тем проще потом возводить стены. Поэтому его монтаж делается строго по разметке. Металлический ростверк обойдётся дороже деревянного, но он крепче и надёжнее.

Обвязка винтовых свай брусом

Установка свайно-винтового фундамента зимой

Когда холода длятся по 3-5 месяцев, не всегда можно приостановить строительные работы до наступления тепла. Благодаря свайной технологии возведение фундамента уже не выглядит как невыполнимая задача.

Это единственный тип основания, монтаж которого можно осуществлять при любых погодных условиях. При этом качество опор будет высоким, но особых усилий прилагать не требуется.

Монтаж винтовых свай зимой

А при строительстве некоторых зданий монтаж фундамента возможен только в сильные холода. Это касается пирсов, бань и причалов, расположенных на берегу водоёма. В летнее время выполнять строительные работы там невозможно, а зимой они делаются прямо на льду.

Важно! Если выполнять установку свай в зимнее время, нужно следовать определённой технологии, иначе есть риск заработать травматизм, а сам фундамент будет ненадёжным.

Нюансы строительных работ при низкой температуре

У процесса монтажа свай на морозе есть свои особенности:

1. Под ровным слоем снега нередко находится каменистая или неровная земля – это потенциальная опасность для оборудования. Если металл встречает сопротивление камня, он ломается.
2. Промёрзшую землю тяжело бурить. Понадобится больше топлива, а техника может выйти из строя.
3. Если сваи сделаны из стали, при минусовой температуре они становятся хрупкими. То же самое происходит с чугунными оголовками. Если на материалах появляются трещины, нужно заменить их на новые.
4. При работе с металлом на морозе можно получить ожог, если прикоснуться к нему оголённым участком кожи, либо пострадать от обморожения.
5. В особом обращении нуждается бетон. Вода, входящая в его состав, быстро превращается в кристаллы льда. Тогда нарушается технология затвердевания бетонной смеси.

Но, несмотря на эти нюансы, есть несколько причин, по которым осуществлять ввинчивание свай в холодное время года целесообразнее, чем летом. К ним относятся следующие:

• нет возможности приступить к строительным работам в тёплый сезон года;
• ограничены сроки возведения фундамента;
• на территории под застройку болотистая почва;
• грунт сильно подтапливается.

Тогда единственным решением становится монтаж свай при низких температурах.

Подготовительные работы

Чтобы правильно установить сваи под фундамент и обеспечить ему хорошую несущую способность, проектированием лучше заняться летом. Тогда есть возможность тщательно изучить почву на участке, предугадать её поведение при взаимодействии со сваями. Тёплая погода также позволяет выполнить разметку под опоры. Зимой сделать это будет проблематично, особенно при наличии слоя снега.

Определяем глубину заложения свай

Если разметку не удалось завершить в летнее время, то можно сделать её и в холода. Тогда грунт предварительно очищают от сугробов и льда. Но тут важно не перестараться, потому что снежный настил выполняет роль природного теплоизолятора, за счёт этого уменьшается глубина промерзания земли.

Видео — Монтаж свайного фундамента зимой

Цены на различные виды ручных буров

Бур ручной

Монтаж свай

Технология их установки имеет следующий вид:

Шаг 1. Подготовка грунта под бурение – выполнение выборки почвы на глубину её промерзания. На этом этапе строительных работ понадобятся плотные рукавицы.

Очищаем площадку от снега

Шаг 2. Прогревание земли. Для этого на участке, где будет устанавливаться свая, разводится костёр. Это очень трудоёмкий и длительный процесс, но благодаря ему предотвращается поломка материала и инструментов.

Прогреваем верхний слой земли, с помощью костров

Шаг 3. Выполняется вкручивание опор. Если почва сильно промёрзла, ввинчивать сваи будет непросто. Тогда эту работу желательно выполнять не вручную, а при помощи мотобура.

Вкручиваем сваи, применяя спец технику

Обратите внимание! При вкручивании опор самыми опасными считаются первые 1,5-2 м земли. Как только эта отметка пройдена, процесс бурения пойдёт легче.

Монтаж свай

Заливка раствором

После установки свай согласно разметке их нужно заполнить бетоном. Тогда во время промерзания грунта и его последующего размерзания трубы не будут подвержены деформации и продолжат в полной мере выполнять свои функции.

Заливка бетона в морозы – процесс не простой. Но проблему кристаллизации воды можно решить несколькими способами:

1. Добавление в готовый бетон специальных примесей, что способствуют ускоренному застыванию раствора за счёт того, что добавки снижают температуру промерзания воды.
2. Путём обогрева свай по всему периметру обвязки. Делать это нужно до тех пор, пока смесь не застынет, поэтому этот метод считается слишком затратным. Сами опоры вкручены в землю, что технически усложняет процесс обогрева.
3. Утепление труб. Сверху их можно накрыть плёнкой и стекловатой, но бетону, который находится на большой глубине, это не поможет.

Если вас интересует реконструкция готового фундамента, советуем ознакомиться со статьей — Сколько стоит фундамент под стоящий дом.

Оптимальным вариантом считается использование примесей и присадок. Без них кристаллы льда в составе бетона могут стать причиной разрыва сваи. Тогда опора будет бракованной, её придётся заменить. Присадки стоят дорого, но количества раствора требуется небольшое, поэтому лучше не экономить на материалах, чтобы фундамент получился надёжным.

Присадка для бетона

Важно! Игнорировать технологию наполнения свай бетонной смесью не рекомендуется. Пустые опоры будут неустойчивыми.

Свайно-винтовой фундамент – это оптимальное решение в ситуации, когда нужно установить прочное основание в кратчайшие сроки. Этот вариант подходит для подвижной и неровной почвы. Его можно монтировать даже зимой. Свайная конструкция в дальнейшем не требует ремонта, потому что её элементы надёжно фиксируются в земле.

Как построить фундамент навеса на винтовых сваях

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема заключалась в том, что он не хотел разрушать свои новые ландшафтные ямы для рытья бетонных опор. Он выбрал фундамент для сваи на винтовых сваях , который он мог установить сам, не испортив свой газон.

Винтовые сваи популярны, потому что для их использования не нужны специальные инструменты или машина. Все, что вам нужно, это 2 х 4 и немного смазки для локтей.Когда сваи ввернуты в землю, они будут такими же прочными, как и любой бетонный опор, и более устойчивы к морозному пучению.

Что такое винтовая свая?

Винтовая свая — это оцинкованный столб с плоской головкой вверху и спиральной «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это можно сделать вручную или с помощью машины.

После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, выступающую из земли.Винтовые сваи бывают разных диаметров как для опоры, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем использование бетонных опор. Хотя сами сваи дороги, их легко и быстро установить. Кроме того, воздействие на окружающие области минимальное, и вы можете приступить к строительству своей конструкции сразу после установки.

Конструкция и компоненты винтовой спиральной сваи

Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров.Мой друг смог собрать несколько винтовых свай в местном магазине Home Depot и в тот же день установить их сам. Конечно, для этого требовалось немного смазки, но он полагал, что сэкономил себе как минимум день работы и немного денег.

Давайте подробнее рассмотрим детали винтовой сваи:

Головка сваи

Головка винтовой сваи плоская или П-образная. Многие покупные самодельные винтовые сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6.Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи имеют плоские головки, которые позволяют пользователю либо добавить кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают регулируемые по высоте головки. Это означает, что головка сидит на стержне с резьбой, который регулируется с помощью большой гайки у основания. Простое вращение гайки может поднять или понизить высоту головки до 3 дюймов.

Важно отметить, что многие из этих купленных в магазине винтовых свай не оцинкованы.Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Остальные варианты, предлагаемые подрядчиками, полностью оцинкованы. Настоятельно рекомендую использовать только оцинкованные столбы. Краска может отслаиваться во время установки, что со временем приводит к ржавчине, гниению и разрушению ворса.

Центральный вал

Центральный вал винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Чаще всего продаются диаметры от 1 ¼ «до 3 ½».Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все валы имеют цилиндрическую форму, некоторые из них имеют квадратный вал, предназначенный для установки над землей. Это позволяет гайке и головке сваи более перпендикулярно сидеть на валу. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno.

Конечно, длина валов бывает разной. Поскольку валы предназначены для установки ниже уровня мороза, есть 10-дюймовые варианты для действительно холодных регионов.Кроме того, Pylex и несколько других производителей продают удлинители для винтовых свай. Они устанавливаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно обратитесь к местным строительным нормам и правилам, чтобы узнать, какая линия замерзания находится в вашем районе. На всякий случай многие подрядчики утверждают, что 2 фута ниже линии замерзания — это идеальный вариант. Таким образом, вы гарантируете, что даже в самый разгар ультра-холодной зимы ваш сарай не пошевелится.

Спиральная пластина

Винтовая пластина представляет собой спиралевидный кусок металла в нижней части сваи.Это то, что дало свае название «винтовой». Эта плита позволяет забивать сваю в землю с помощью завинчивания или скручивания. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр винтовой пластины не обязательно зависит от размера вала. Однако меньший вал ограничивает диаметр винтовой пластины. Например, вы не получите намного больше, чем 6-дюймовая спиральная пластина из вала винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ржавчина ваша дешевая винтовая свая будет на сварных швах, соединяющих спираль с валом. Это означает выход из строя винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. Когда у вас есть план палубы или навеса и вы отметите, где на земле вы хотите разместить сваи, все, что вам нужно сделать, это купить их и начать болтать.Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете установить эти сваи практически в любую погоду — если только земля не полностью промерзла (но кто же тогда захочет работать на улице?). После того, как ваши сваи установлены, вы можете начать строить свою конструкцию на них. немедленно. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Абсолютно нулевой или очень небольшой беспорядок, который нужно убрать потом.Если вы хотите защитить свой красивый ландшафтный газон, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2 × 4 в качестве рычага для забивания винтовых свай в землю без каких-либо ударов.

Устойчивость

Причина, по которой винтовые сваи работают, — их узкий стержень. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более устойчив к движениям в почве, чем поверхность бетонной опоры.

Хотя винтовые сваи чрезвычайно устойчивы, они также обеспечивают гибкость в том, что касается регулировки высоты головы сваи. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для настилов или навесов.

Гарантированная грузоподъемность

К каждой винтовой свае прилагается технический бюллетень, в котором точно указан максимальный вес, на который она рассчитана. Поскольку куча настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего была предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размеру навеса.Независимо от того, есть ли у вас навес размером 6 на 6 дюймов для газонокосилки или пещера размером 24 на 30 дюймов на заднем дворе, всегда найдется винтовая свая для поддержки любых конструкций.

Съемный и многоразовый

Хотя для большинства это не может быть коммерческой функцией, эти сообщения можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки своего навеса, то переместить его через пять лет будет огромной болью. Бетон означает, что он существует на всю жизнь.

С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете его переместить.Допустим, вы устанавливаете сарай на винтовых сваях. Затем, пять лет спустя, вы хотите добавить к своему дому гараж, но навес вам мешает. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить где-нибудь во дворе, и вы переместили сарай, раскапывая бетон.

Стоимость

Стоимость винтовой сваи 4 фута с валом диаметром 1 дюйма чрезвычайно дешевая, и ее можно купить менее чем за 20 долларов. Это для дешевой, китайской сваи. Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи местного производства — это именно то, что вам нужно. Если вы остановите свой выбор на качественных сваях, то вы сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Как установить винтовые сваи для навесов

Ниже мы рассмотрим этапы установки фундамента сваи на винтовых сваях . Естественно, что нанять подрядчика всегда проще.Однако не у всех есть пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете установить заземляющий винтовой фундамент самостоятельно быстро и без каких-либо специальных инструментов или машин.

Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует рассмотреть, прежде чем начинать завинчивание свай на заднем дворе.

Какой сарай?

Тип сарая, который вы строите, будет определять количество и тип винтовых свай, которые вам понадобятся. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам потребуются валы большего диаметра и спиральные пластины.

Важно отметить, что строительство навеса на винтовых сваях может подразумевать любой тип навеса, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые навесы для инструментов отлично подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

Где находится сарай?

Винтовые сваи могут проникать в большинство почв, будь то глина, песок или ил. Гравий представляет больше проблем, особенно если это более крупный сорт с более крупными камнями.В некоторых случаях сначала необходимо выкопать смешанный грунт с крупными камнями под ним.

Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве пилотного стержня для поиска горных пород, а также для удержания винта прямо во время установки. Зондирование с помощью арматурного стержня может сообщить вам о любых крупных камнях, которые могут вызвать проблемы.

Поймите, что одна из замечательных особенностей винтовых свай заключается в том, что влажные места не являются проблемой. Винтовые сваи подойдут даже для снега или полумерзлого грунта.Ваша основная забота — большие камни, поэтому используйте арматурный стержень, чтобы помочь вам. Если есть огромные валуны, вы можете скорректировать план опоры или подумать о другом варианте фундамента.

Насколько велик сарай?

См. Технический паспорт, который поможет вам определить грузоподъемность винтовых свай различных размеров. Фундаментный винт Pylex размером 50 дюймов для сарая рассчитан на то, чтобы выдерживать вес около 6000 фунтов при установке в песчаную почву. Глина имеет тенденцию опускать конструкции под очень большими нагрузками, поэтому вместимость одной и той же сваи в глине составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для сарая. Это зависит от размера вашего сарая и материала, из которого он построен. Если вы использовали пиломатериалы, они будут тяжелыми. Но опять же, это также зависит от того, что вы кладете в сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Более крупные производители будут утверждать, что расстояние между винтовыми сваями от 8 до 10 футов является стандартом. Но они учитывают использование валов большего диаметра и винтовых пластин.Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу.

Тип этажа

Винтовая свая имеет либо плоскую пластину, либо U-образный кронштейн для головки. Оба предназначены для использования в сочетании с деревянной балкой. В этом случае типичная конструкция пола сарая будет иметь балки, проходящие перпендикулярно поверх балок, а поверх них — фанерный пол.

Помните, обратитесь к местным строительным нормам и правилам для получения информации о том, где проходит линия промерзания и насколько глубоко свая должна уходить в землю.Если вы не пойдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент навеса на винтовых сваях

Давайте посмотрим, как установить винтовые сваи самостоятельно. В качестве примера мы возьмем типичную 50-дюймовую винтовую сваю Pylex.

Шаг №1

Помните, сначала ознакомьтесь со строительными нормами и правилами и поймите, на какую глубину должны заходить ваши винтовые сваи. Винтовая пластина должна находиться ниже линии промерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь вставить на место кусок арматуры, называемый стержнем арматуры.Вы забьете его на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он полностью вертикален. Повесьте отвес рядом со своей удочкой, чтобы убедиться, что он ровный.

Ударьте по стержню до тех пор, пока он не будет выступать на несколько дюймов над землей.

Шаг №2

Вставив удочку в землю, вы знаете, что у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с вершины сваи. Снимите резьбовой стержень и гайку. Снова вставьте кронштейн в верхнюю часть стопки. Квадратный конец кронштейна плотно войдет в квадратную вершину ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть его. Это быстро станет трудным, и вам придется использовать дополнительные рычаги.

Шаг № 3

Когда скручивание руками становится слишком трудным, возьмите 2 × 4 длиной около 2 футов. Отцентрируйте его ровно внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте скручивать. Теперь вы начнете видеть некоторый прогресс. По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше.

Шаг № 4

Отбросьте 2 ‘2 × 4 и возьмите более длинный — подойдет 6’ ‘.Положите один конец внутрь кронштейна и возьмитесь за другой конец. Медленно переместите рычаг так, чтобы винтовая свая достигла места окончательного упора на высоте около 6 дюймов над почвой.

С помощью молотка разбейте сваю несколькими сильными ударами. Это плотно уплотнит ворс на месте. Снимите кронштейн и снова вставьте резьбовой стержень с гайкой в ​​верхнюю часть вала. Установите скобу на стержень с резьбой.

Шаг №5

Кронштейн теперь должен находиться на высоте 6 дюймов над землей, если вы устанавливаете в глину, и на 4 дюйма при установке в песке или иле.Теперь вы можете установить стойку 4 × 4 в U-образный кронштейн. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на стержне с резьбой, чтобы получить ровную стойку и балку. Pylex требует, чтобы стержень с резьбой был не менее 3 дюймов ниже высоты вала для обеспечения устойчивости.

Использование подрядчика для установки винтовых свай

Есть несколько причин выбрать подрядчика, а не делать работу самостоятельно.

Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает их сваи только антикоррозийной краской. Гальванизация — гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые серьезные истирания.

Во-вторых, подрядчики имеют доступ к сваям длиной до 10 футов и намного шире, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями.

Стоимость фундамента для винтовых свай

Винтовая свая из Pylex 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для сваи на винтовых сваях.Они могут быть установлены вами утром, а вы можете построить свой сарай к обеду.

Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. Имея десять стопок, вы стоите в четыре раза дороже, чем делать это самостоятельно, скорее всего, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют вращать его вручную, в то время как коммерческие сваи не имеют прямоугольного вала, что делает невозможным ручное скручивание.Некоторые коммерческие сваи имеют предварительно просверленные отверстия, куда вы можете механически прикрепить 2 × 4.

Заключение

Устанавливая фундамент сваи самостоятельно, помните, что самая важная часть — это планирование. Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балки, то конструкция вашего навеса будет стабильной.

Также обязательно устанавливайте винтовые сваи ниже линии промерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не поднимался.

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Как построить палубу — Винтовые сваи

Вслед за статьей об установке и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельной установки ваших свай.

Палубные винтовые сваи

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом щелчке и каждом изменении, внесенном в ваш проект. Установка винтовых свай внутреннего дворика, в частности, свай нашего партнера Pylex, — более простой способ сделать ваш фундамент, чем бетонные опалубочные трубы.

Для этого метода вы должны выкопать яму глубиной от 4 до 5 футов под зоной замерзания диаметром около 14 дюймов. Для этого нужна особая лопата. Также вам необходимо купить бетон, перевезти его, замесить и заварить.Бетонный мешок весит около 60 фунтов, и это для одной стопки (8 дюймов), и на него потребуется как минимум 4-5 мешков. Так что, если у вас 4 сваи, этот метод потребует нескольких часов транспортировки, перемешивания…

Рассчитать количество свай

По всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу. Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор создается последовательно, поэтому он мгновенно вычисляет нужное количество винтовых свай (см. Рисунок ниже).

Установка винтовой сваи на настил

Установка проста с помощью рычага и удлинителя для облегчения поворотов и забивания свай на большую глубину. Они совместимы с удлинителем на 24 дюйма. Более того, они регулируются; они могут заработать до 3 дюймов в высоту. Их можно использовать с опорами 3 ¼ дюйма и 3 ½ дюйма. Сваи Pylex очень прочные и долговечные, потому что деревянный столб находится вне земли.

Характеристики винтовой сваи

Сваи Pylex (регулируемые на 50 дюймов) могут выдерживать тысячи фунтов.Все зависит от типа грунта, на котором они размещены. Обратите внимание, что глинистые почвы могут нести меньше зарядов, чем песчаные. Благодаря своей стальной конструкции и винтовой передаче сваи обеспечивают исключительную устойчивость. Таким образом, они устойчивы к перемещению грунта и замерзанию / оттаиванию.

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или спиральных анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и спиральных анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости мобилизовать специальное оборудование, например кран с сваебойным молотком или большую буровую установку. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут.Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды.Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии. Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, просверленных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы. Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект.Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще могут использоваться при установке винтовых свай или винтовых анкеров. Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю.Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, что означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Контроль крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость. Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера.Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны. Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники.Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут изготавливаться как модульные системы, состоящие из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки. В случаях, когда они используются для опоры существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент.Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, делающая их универсальными, — это возможность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление дополнительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкером, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженерам еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров имеет важное значение для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым условиям грунта на проекте, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

Каждый винтовой и спиральный анкер имеет конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Винтовая свая — Paalupiste Oy

PRO ™ — Винтовые сваи машинного монтажа

ГАРАНТИЯ ДО 100 ЛЕТ — Предназначен для фундаментных работ любого размера. Они в основном используются для больших зданий с более тяжелыми нагрузками, такими как; большие гаражи, коттеджи, дома, шумоизоляция, купола и т. д.- Есть бесчисленное множество приложений. PRO ™ — Винтовые сваи поставляются с трубами различных размеров и имеют четыре стандартных диаметра спирали (150 мм, 250 мм, 400 мм и 500 мм), а также могут быть настроены в соответствии с требованиями проекта. Винтовые сваи PRO ™ поставляются без специальной обработки поверхности в соответствии с требованиями проекта. Сваи PRO ™ — это высококачественная продукция, произведенная в Финляндии компанией PAALUPISTE. PAALUPISTE также предлагает услуги по проектированию и имеет обширную сеть сертифицированных установщиков, поэтому не стесняйтесь спрашивать, есть ли у вас проект и вам нужна помощь в проектировании или установке PRO — Винтовые сваи .Вы также можете арендовать приводы для винтовых свай у нас или у партнеров и выполнить установку на собственном оборудовании.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВАЙ PRO ™

• Быстрая установка экономит труд и оборудование
• Запрещены крупномасштабные земляные работы, изоляция от замерзания, дренаж, заливка и опалубка
• Недорого в транспортировке и хранении
• Идеально для удаленных мест
• Несущая способность спирали позволяет сэкономить на длине сваи
• Почти всегда требуется только одно посещение объекта
• Светотехническое оборудование
• Окружающая среда остается чистой и неповрежденной

100 ЛЕТ ГАРАНТИИ

ПРИМЕНЕНИЕ ВИНТОВЫХ СВАЙ PRO

Большие гаражи

Коттеджи

дома

Шумозащитные экраны

Основа

Производственные цеха

Ветряные турбины

Воздушные купола

Солнечные батареи

Пилоны

УСТАНОВКА ВИНТОВЫХ СВАЙ PRO

Винтовая свая

PRO ™ устанавливается в землю с помощью гидравлического двигателя вращения, который обычно прикрепляется к экскаватору, фронтальному погрузчику или подобному транспортному средству.Одиночная винтовая свая, устанавливаемая на машине, немного дешевле, чем винтовая свая, устанавливаемая вручную, и хорошо подходит для применений, где требуется большое количество свай.

Также все сваи со спиралью 250 мм и 400 мм являются машинами. При машинной установке сваи можно устанавливать на более твердых и каменистых почвах, чем при ручной установке. Вы можете заказать установку винтовых свай для машинной установки в компании Paalupiste Oy или у местного продавца.

МОДЕЛИ, УСТАНОВЛЕННЫЕ НА МАШИНЕ:

• Стандартные размеры труб: 60.3 × 2,9 мм, 60,3 × 5 мм, 76,1 × 6,3 мм, 88,9 × 3,2 мм, 88,9 × 6,3 мм, 114,3 × 3,6 мм, 114,3 × 6,3 мм, 139,7 × 6-8 мм, 168,3 × 6-10 мм, 219,1 × 6-12 мм , 323,9 × 6-12мм
• Марка стали: S355 или S420, индивидуально до S550
• Стандартный диаметр фланца: 150-400 мм, по индивидуальному заказу до 1200 мм
• Толщина фланца: 8-12 мм
• Стандартные длины: 1,50 м, 2,00 м, 2,40 м, 3,00 м, 4,00 м, 5,00 м, 6,00 м, 12,00 м
• Стандартная длина удлинителя: 1,00 м, 1,50 м, 2,00 м, 3,00 м, 4,00 м, 6,00 м, 12,00 м
• Гарантия: 100 лет

Проектирование и строительство троп водно-болотных угодий, издание 2007 г.

Проектирование и строительство троп водно-болотных угодий: издание 2007 г.

Конструкции, требующие фундамента

Кордрой, магистрали, тротуары и улучшенные дренажные системы построены прямо на земле и не требуется фундамент.Остальные приемы — пуансон, болотные мосты, Гэдбери и променад — все требуется какой-то построенный фундамент, чтобы поднять конструкция от земли.

Тип необходимого фундамента зависит от конструкции. построены, доступны материалы, а также почва и водные условия. Может быть больше одного типа фундамента. подходит для каждой конструкции, поэтому обсудим основы первый. К таким основаниям относятся шпалы, шпалы, концевые опоры. сваи, фрикционные и винтовые сваи.

Шпалы (пороги)

Самым простым фундаментом является опора на планку проступи или стрингеры. на шпалах, также называемых порогами, или грязевыми порогами. Журнал естественно устойчивое к гниению дерево или обработанный столб или столб большого диаметра. используется для шпал. Спящие привыкли поддержка конструкции перфоратора, гэдбери и болотного моста. Насечки для каждого типа конструкции различаются и будут обсуждается далее в этой главе.

Шпала (рисунок 24) помещается в неглубокую траншею справа. угол к средней линии следа.Второе спальное место помещается в еще одна траншея, параллельная первой шпале. Расстояние между две шпалы — это пролет. Пролет определяется с помощью столярных или строительных инженеров опыт.

Прикрепление шпал к земле с помощью выколоток диаметром от 24 до 30 дюймов это дополнительная работа, но она может сократить расходы на техническое обслуживание в будущем. заболоченные земли, подверженные наводнениям. Прикрепление наиболее важно рядом с ручьи или реки, в которых может наблюдаться высокая скорость воды во время затопление.Закрепление также может снизить потребность в обслуживании в определенных областях. частых паводков. Наружные выколотки должны быть забивается в отверстия, просверленные под противоположными углами. Установлены штифты под этими углами будет сопротивляться плавучести и поднятию от мороза и также предотвратит вандализм. Если для крепления используется арматура, отверстие может быть на 1/16 дюйма меньше диаметра, чем арматурный стержень. Иначе, отверстие должно быть диаметром штифта.

Рисунок 24 — Поместите шпалы в неглубокую траншею и закрепите их булавками. против
углов, чтобы они не уплыли во время сезонного наводнения.

Бревна иногда используются вместо бревен для шпал. С древесиной легче работать, потому что она не требует насечка. Однако бревна не имеют такого рустикального стиля. качество как бревна. Бамперы парковочные сборные железобетонные и др. сборные железобетонные блоки использовались для шпал, но они далеки от деревенского. Бетонные бамперы весом 150 фунтов на кубический фут доставить на участок сложно. В большинстве водно-болотных угодий почвы, они в конечном итоге погрузятся в землю.

Иногда основание для спального места может быть усилено копать глубже, шире и дольше; укладка геотекстиля; добавление нескольких дюймов гравия поверх геотекстиля; и складываем геотекстиль поверх гравия, чтобы инкапсулируйте его. Положите шпалку поверх этого фундамента.

Кребень

На неровной местности или при переходе широкой низкой местности, бревно или деревянные опоры могут использоваться для поддержки тропы.Обычно журналы используются для создания опор (рисунок 25). Копайте два параллельно неглубокие траншеи на расстоянии нескольких футов друг от друга. Поместите спальное место в каждую траншеи и по диагонали прижать к земле тремя 30-дюймовыми выколотками. Привод два внешних штифта под противоположными углами. В зависимости от ширины готового след, первый слой (или курс) может быть от 3 до 5 футов в длину журналы. Второй курс еще двух бревен размещается на первом ряду бревен, рядом с их концы.Каждый ряд бревен размещается под прямым углом к курс ниже и с шипами или приколами к нему. Прикручивание наращивается до тех пор, пока не будет достигнута необходимая высота. Положите верхний курс перпендикулярно средней линии тропы. Стрингеры или планка могут быть прибиты к каждому из верхних бревен или бруса, или одиночное бревно большого диаметра можно надрезать и прикрепить к верхние бревна (аналогичные шпалам, описанным ранее).

Рисунок 25 — Опора бревен с двумя шпалами.

Если вы используете бревна, в нижней части можно использовать седловые выемки. всех, кроме спящих. В результате получится прочная стена из бревен. Более простой способ — использовать квадратную выемку на концах каждый журнал, который контактирует с другим. Эта техника оставит Зазор между бревнами от 3 до 6 дюймов (рисунок 26).

Рис. 26 — Укладка бревен с одинарной шпалой. Не
вырезать бревна, которые контактировать с землей.

Забейте шипы или выколотки длиной 12 дюймов в предварительно просверленные отверстия на углы накладки, чтобы скрепить ее.Избегайте штабелирования стыки друг на друга. Швы должны быть смещены, иначе штифты с каждого курса будут попадать в штифты в журналах курс ниже.

Бревна проще в использовании, чем бревна, потому что в них нет быть надрезанным. Для большей устойчивости и предотвращения заедания от смыва паводком можно залить открытое пространство в сердцевине опоры камнем.

Корзины из проволочного габиона, наполненные камнем, также могут использоваться для детских кроваток. конструкции.Сверху ставятся шпалы.

Деревянные сваи

Сваи — еще одна техника фундамента. Три типа свай использовались для троп по водно-болотным угодьям. Строительные инженеры эти сваи называются концевыми сваями, фрикционными сваями и винтовые сваи (рисунок 27). Инженеры-геотехники используют ручной датчик относительной плотности для определения почвы условия. Зонд вбивается в землю с фиксированным сила, позволяющая рассчитать сопротивление.

Рисунок 27 — Фрикционные и опорные сваи. Куча посередине
началась как фрикционная свая, но стала концевой сваей, потому что она
встретил твердое сопротивление, прежде чем подняться.

Концевые сваи

Сваи с торцевыми опорами используются в местах с твердым грунтом или твердая порода находится на глубине от 2 до 10 футов под землей. Хотя почва на этих участках может поддерживать шпалы, сваи могут использоваться для поддерживать протектор при резких перепадах уклона, когда протектор должен находиться на высоте от 1 до 5 футов над землей или водой.Сваи также могут опорные поручни.

Для установки сваи с торцевой опорой выкопайте яму немного шире. чем кучу до точки ниже линии замерзания. Если вы столкнетесь твердый камень на дне ямы до достижения линии промерзания, куча может опираться на камень. Силовые шнеки помогают сделать копать проще и быстрее. В дикой природе или где только требуется несколько ям, копатель почтовых ям с ручным управлением шнек или лопата выполнят эту работу.

Поместите сваю вертикально и вертикально в отверстие. Поместите выкопанный земля (или импортный крупный песок или гравий) в яме слоями от 6 до 8 дюймов, одинаково со всех сторон ворса, и уплотните его утрамбовкой. Подбивочная планка — лучший инструмент для уплотнение земли (рисунок 28).

Рисунок 28 — Лом (рок) и утрамбовочный стержень. Штанга трамбовка
легче лома и лучше всего подходит для рыхления почвы в ямах
и для утрамбовки столбов.

Несущие сваи могут быть изготовлены из естественно устойчивых к гниению. или обработанная под давлением древесина, сталь или бетон, отлитые в звуковые трубки (одноразовые цилиндрические формы). Обычно используется древесина потому что он легко доступен и проще в использовании, чем сталь или конкретный. Соединения с деревянной сваей также намного проще. сделать, а инструменты, необходимые для работы, легче и больше легко доступны. Древесина — лучший выбор для концевых опор сваи, потому что их плоские прямоугольные стороны легче соединять чем круглая поверхность бревен.Обычно пиленая, пропиленная под давлением 6 на 6 секунд подходят для этой работы (рисунок 29).

Рисунок 29 — Использование бруса для концевых свай составляет
соединения проще, чем при использовании круглых свай. Срезать вершины на
угол, чтобы они пролили воду.

Сваи фрикционные

Фрикционные сваи обычно используются, когда земля влажная и небрежный — области, где вам нужны бревна или какая-то колода стоять во время работы.Фрикционные сваи для грунтовых работ обычно не менее 12 футов в длину и от 10 до 12 дюймов в диаметре. Фрикционные сваи значительно тяжелее, их неудобно обрабатывать. транспортировать, и их сложнее установить, чем сваи с торцевыми опорами.

Фрикционная свая должна представлять собой бревно, устойчивое к естественному гниению, или обработанное давлением бревно или столб. Вырежьте точку на узком в конце и выкопайте неглубокую яму в том месте, где должна собираться свая. Куча должен управляться широким концом вверх и узким концом вниз.Куча должна стоять максимально отвесно.

Для прокладки тропы на заболоченных территориях используются фрикционные сваи. управляется вручную. Забивка сваи производится «молотком» —а 2½ фута стальной трубы диаметром 12 дюймов (рис. 30). Сверху приварена крышка и два отверстия диаметром ½ дюйма. в колпачке врезаются, чтобы выпустить воздух. Две стальные ручки диаметром ½ дюйма к бокам трубы привариваются арматурные стержни. В одной области, где трение строительство свай было обычным явлением, два из этих молотов использовались для забивания свай. рукой.Один молот весил 90 фунтов, а другой — 135 фунтов. Использование этих инструментов создает сильные тела. Обычно два человека работают вместе при работе с этими ручными копрами.

Теория фрикционной сваи состоит в том, что поверхность сваи трение о неряшливую почву. Чем глубже куча забит, тем больше будет трение, пока, наконец, ворс вверх »и может двигаться только на доли дюйма с каждым удар молотка.Когда эта точка будет достигнута, забивка сваи останавливается, обычно на глубине от 6 до 10 футов. Иногда твердая почва или скала будет достигнута до того, как поднимется куча. С этой точки зрения забивка останавливается, и свая становится сваей, несущей конец.

Если тропа строится постепенно, можно использовать сваи длиной от 12 до 16 футов. управляться небольшой, легкой машиной с копрометром вложение. Прокладка достаточно прочной тропы для водно-болотных угодий, копатель может оказаться полезным в прибрежных районах, подвержены ураганам, северо-востоку или тайфунам.Если водно-болотное угодье след может поддержать машину, вероятно, выдержит несколько сильных штормов. Если требуются более длинные сваи, на некоторые участки можно доставить более тяжелый копр на барже.

Рисунок 30 — Сваебойный молоток
банка весить 135 фунтов или больше.

Гнутая конструкция

Используются ли деревянные концевые опоры или фрикционные сваи, один раз свая на месте, конструкция аналогичная. Вторая куча размещается на противоположной стороне от средней линии следа так, чтобы каждый находится на одинаковом расстоянии от центральной линии.Когда оба сваи стоят на месте, они соединяются одной или двумя ригелями. Комбинация ригелей и свай называется гнутой.

На сгибе с одним ригелем верхняя часть каждой деревянной стопки срезана ровно. и вровень с противоположной стопкой. Брус размером 3 на 6 или 3 на 8 — это положить плашмя на верхнюю часть обеих свай так, чтобы он выступал на несколько в дюймах от каждого из них. Эта древесина, или гроссбух, имеет шипы. до вершины каждой стопки (рисунок 31).

При использовании двух реек одна прикручивается к передней части, а другая к задней части каждой стопки, охватывая пространство между геморрой.Просверлите отверстие в каждой свае параллельно центральной линии следа. Эти отверстия (и ригели) должны быть на одном уровне с каждым Другие. Регистр размером 3 на 6 дюймов удерживается на месте с одной стороны свая, а отверстие в свае продлевается через ригель. Это повторяется до тех пор, пока каждый ригель не будет прикреплен к каждой свае. Бухгалтерские книги должны быть на одном уровне друг с другом.

Рисунок 31 — Изгиб с одной бухгалтерской книгой. Поднимите бухгалтерскую книгу до вершины
каждую стопку.Свая и гроссбух вместе называются изогнутыми.

Другой метод для того же типа установки — определение правильная высота ригелей и зажим пары ригелей к каждой стопке изогнутой. Просверлите дыру в гроссбухе, в свае, и противоположная бухгалтерская книга, все сразу. Это быстрее, но требует два больших зажима, которые можно открыть минимум на 1 фут (рисунок 32).

Рисунок 32 — Изгиб с двумя регистрами. Обрежьте вершины свай по метке
. угол, чтобы они пролили воду.Болты проходят сквозь сваю и оба
бухгалтерские книги.

После установки пары изгибов, обработанных давлением 3 на 12 дюймов планки проступей прибиваются к гроссбуху или ригелям, как описано для болотного моста на шпалах. Если досок больше 2 футов над землей или водой, ступенька должна быть не ниже две доски шириной для троп, которые не должны быть доступны стандарты. Собирать и утилизировать обработанную деревянную отделку и опилки.

Если палуба будет выше 3 футов над землей, диагональные распорки нужны для соединения свай из гнутых. А одинарная диагональная скоба достаточна, если колода составляет всего от 3 до 4½ футов над землей (рисунок 33). Если колода выше чем 4½ фута, необходимы две диагональные распорки. Эти подтяжки должен быть установлен как поперечная распорка, образуя X между сваи. Диагональные распорки обычно изготавливаются из дерева (рис. 34). Угол наклона подтяжек должен составлять от 30 до 60 градусов. к горизонтали, чтобы обеспечить достаточную поддержку.Углы 30, 45, или 60 градусов, или треугольник 3-4-5, математика столярные работы проще в полевых условиях.

Иногда земля находится значительно ниже поверхности протектор. Если протектор находится на высоте 4 футов или более над землей и расстояние между изгибами 6 футов и более, диагональные связи может понадобиться для соединения последовательных изгибов. Укрепляющий между загибами делается деревянными элементами справа одна стопка сгибается к правой стопке следующей, а левая стопа согнутой влево стопки следующей (рисунок 35).Иметь ввиду что скобы препятствуют оттоку воды и могут способствовать скоплению мусора и ледяные заторы.

Рисунок 33 — Одной диагональной распорки достаточно, если колоды больше нет. чем
4½ фута над землей. Попеременные скобы при последовательных изгибах.

Рисунок 34 — Используйте поперечную распорку, если платформа выше 4½ футов. выше
земля. Сверхдлинные скобы можно скрепить болтами при помощи
проставочный блок для увеличения жесткости.

Рисунок 35 — Иногда необходимо закрепление между изгибами.

В национальных лесах все мосты требуют проектирования одобрение инженерного отдела до постройки. Мосты обычно определяются как структуры более 20 футов длиной и выше 5 ноги от земли. Некоторые из более сложные конструкции описанная в этом отчете встреча эти критерии и требуют инженерная экспертиза и одобрение.

Винтовые сваи (винтовые сваи)

Винтовые сваи или винтовые сваи — более точные термины для недавняя адаптация старой строительной техники с использованием анкерные болты. Винтовые анкеры изначально использовались в бедных почвы, часто с кабельной растяжкой. Конструкция винтового анкера была изменена для использования в качестве винтовой сваи. Хотя технически некорректно, термин анкер-шуруп все еще используется (рисунок 36).

Рисунок 36 — Винтовые сваи —
альтернатива фрикционным сваям.

Винтовые сваи теперь используются для поддержки всего, что угодно. столбы к большим зданиям, построенным на бедных заболоченных почвах. Они требуют специальное оборудование и техника для установки. Многие сертифицированные подрядчики расположены по всей стране, что позволяет конкурсные торги. Иногда сертифицированные подрядчики проводят обучение волонтеры для работы. Винтовые сваи — отличный альтернатива фрикционным сваям. Они меньше весят, легче установить с переносным оборудованием, и в результате меньше земли беспокойство.Их общая стоимость может быть намного меньше, чем фрикционные сваи (рисунок 37).

Винтовая свая состоит из винтовой секции и балки. седло. Ведущая секция — цельная высокопрочная сталь 3½, 5 или 7 футов длиной, заостренный внизу. Один, два или три твердой стали спирали диаметром 8, 10 или 12 дюймов с расстоянием от 2½ до 3 футов отдельно, приварены к прочному стальному валу. Диаметр и количество спиралей зависит от груза, который будет нести и почвенные условия на участке.Спирали прикреплены к стальной вал с одним краем прорези ниже другого, создание передней кромки и задней кромки. Все элементы винтовой сваи горячеоцинкованные. Предусмотрены отверстия для болтов. в конце каждой ведущей секции для прикручивания еще одной винтовой секцию к ведущей секции (рисунок 38).

Рисунок 37 — Винтовые сваи, установленные в Колорадо. Седла не еще прикрепил.
Для безопасности концы закрыты временными пластиковыми заглушками.

Рис. 38 — Для этого променада использовалась спиральная свая. Стрингеры прилагается
прямо к опоре балки, помогая сохранить дощатый настил
близко к земле.

Седло L-образной балки длиной 12 дюймов подходит к концу стальной вал винтовой сваи, к которой крепятся секции все вместе. Седло балки состоит из стального уголка, приваренного к трубная втулка.Два отверстия под болты в вертикальной опоре стального уголка расположены напротив двух отверстий под болты в стальной боковой стопорной пластине (рис. 39). Боковая стопорная пластина удерживается на месте двумя болтами через стальной уголок, через деревянную балку или стрингер, и через боковая стопорная пластина. Кронштейн балки можно отрегулировать до 3½ дюйма, затянув гайки на болте. Седло на заказ часто используется для размещения больших деревянных или стальных реек.

Рисунок 39 — Винтовой анкерный кронштейн для винтовых свай.

В бедных почвах иногда используются более длинные винтовые сваи для достичь необходимой несущей способности. Чтобы достичь этого вместимость, сваю забивают в землю до заданного крутящий момент (сила, необходимая для закручивания ведущей части в земля) достигнута. Удлинители могут быть прикручены к свинцовую секцию и закапывают в землю до правильного крутящий момент достигается.

Винтовая свая в сборе

Спиральные сваи для троп водно-болотных угодий обычно состоят из две винтовые сваи напротив друг друга, по одной с каждой стороны болотный мост или дощатый настил, или они могут быть расположены под променад.Две стопки можно связать вместе с помощью ригеля. или пара ригелей, поставленных на край, опираясь на балку седло каждой стопки. Бухгалтерские книги обычно изготавливаются из цельного дерева — 3 на 6, 8, 10 или 12 дюймов, или на две или три части 2 на 4 или 2 на 6s, прибитых вместе. Ригели также могут быть клееными. В ригели прикреплены болтами к каждой опоре балки (рисунок 40).

Рисунок 40 — Типичная конфигурация бухгалтерской книги
сборки винтовой сваи.

Если настил находится на высоте от 3 до 4 ½ футов над землей, диагональная скоба нужен между сваями.Если колода больше 4½ футов над землей необходимы две диагональные распорки, установленные как крестовины. Диагональные раскосы могут быть дополнительными спиральными. сваи (рисунок 41) или стальные уголки с прикрепленным диагональным тросом им. Если изгибы находятся на расстоянии 6 футов или более, диагональные связи между изгибами тоже может понадобиться. Последовательные наклоны может скрепляться по диагонали от левой винтовой сваи одной гнутая вправо винтовая свая очередного загиба. Процедура повторить, чтобы соединить две оставшиеся винтовые сваи изгибов.

Рисунок 41 — Типичный узел спиральной сваи.

Фундамент со спиральными сваями | JLC Онлайн

Моя компания по разработке колодок строит около 50 проектов в год, от базовых до сложных. Это создает много опор, а я ненавижу рыть ямы под опоры. Линия замерзания в районе Нью-Джерси, где я строю, составляет 36 дюймов, и нам повезло со всеми типами каменистых почв, известных человеку. До того, как я перешел на винтовые сваи, я изнашивал множество копателей и лопат, и я даже купил компактный гусеничный погрузчик со шнеком, чтобы сделать установку фундамента палубы менее опасной.

Копать ямы было только частью удовольствия. Затем мне пришлось бы назначить инспекцию с участием строителей, неспособных указать конкретное время или день, но обладающих способностью появляться после сильного дождя, когда мои прежде нетронутые ямы превратились в грязевые болота. Иногда я получал красную бирку с пометкой: «Очистите грязь от забоя». Так что после вычистки ямы (что я бы сделал в любом случае) мне пришлось бы ждать повторной проверки.

Затем я загружал 80-фунтовые мешки с бетонной смесью в свой грузовик, разгружал их на стройплощадке и отнес к задней части дома.Затем последовали часы безрадостного микширования в тачке. Если бы мы использовали грузовик для готовой смеси, это было бы немного проще, но они стоили дорого для небольших работ, могли повредить подъездные пути и не всегда приходили вовремя. И нам часто все равно приходилось возить тачки по бетону с улицы на задний двор.

Кроме того, мне всегда было интересно, какой вес могут выдержать мои бетонные опоры. Без отчета о грунтовом строительстве невозможно узнать точную несущую способность грунта, поэтому я обычно перестраиваю основание, чтобы быть в безопасности.

Каждый раз, когда я обнаруживал плохие почвенные условия во время раскопок, я привлекал инженера-грунтовика, что было дорогостоящим и требовало много времени. В последний раз, когда я делал это, домовладелец получил заказ на замену на 6000 долларов для дополнительных земляных работ, не считая гонорара инженера-почвенника.

Винтовые сваи?

Около двух лет назад я наткнулся на фотографию проекта палубы, построенного не на бетонных опорах, и написал подрядчику по электронной почте, чтобы узнать, что он использовал. Его ответ — винтовые сваи — изменил мой бизнес.

Рис. 1. Винтовые сваи представляют собой винтовые пластины, приваренные к стальному валу. Доступны различные размеры для разных почв и областей применения.

Я никогда не слышал о спиральных сваях, и мне пришлось поискать их в Google, чтобы узнать, что это такое. Я узнал, что винтовая свая — это искусственный стальной фундамент, который вкручивается в грунт (рис. 1). Он имеет вывод или вал, обычно длиной 7 футов, приваренный к пластине или винтовой опоре, и колпачок, который прикрепляет вал к раме.

Рисунок 2. Толстое покрытие цинка защищает стальные сваи от коррозии.

Обычно сваи для жилищного строительства представляют собой горячеоцинкованную сталь (рис. 2). Если почва особенно агрессивна, можно использовать расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений сваи даже не оцинкованы.

Рисунок 3. Доступны несколько типов заглушек для крепления свай к каркасу.Некоторые из них можно регулировать по высоте, чтобы точно настроить высоту палубы.

Размер спирали зависит от почвенных условий. Как правило, установщик винтовой сваи выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как свая установлена, доступны различные заглушки, чтобы привязать опору к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту (рис. 3).

Моей первой мыслью было отклонить спиральные сваи как еще одну уловку.Но оказывается, что они использовались в США более 100 лет, в основном, на тяжелых коммерческих проектах. Конструкции, гораздо более сложные, чем терраса на заднем дворе, солярий или что-то еще, полагаются на винтовые сваи в качестве фундамента. Я был так впечатлен, что купил дилерский центр и теперь устанавливаю винтовые сваи для других подрядчиков, а также для моих собственных настилов (см. «Винтовые сваи для жилых домов»).

Рис. 4. Когда водитель поворачивает сваю, она просто ввинчивается в землю, пока установщик не убедится, что она ниже линии замерзания и находится в грунте с достаточной несущей способностью.

Как они работают

Винтовые сваи ввинчиваются в землю ниже линии замерзания с помощью гидравлического оборудования (рис. 4). Несущая способность винтовой сваи обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера винтовой сваи, так и от несущей способности грунта. Манометр на установочной машине считывает крутящий момент, когда сваи вращается в земле (Рисунок 5).

Рисунок 5.Несущая способность винтовой сваи обычно связана с крутящим моментом, необходимым для ее забивания. Манометр на машине измеряет гидравлическое давление, которое коррелирует с крутящим моментом.

Если почва слабая, манометр покажет низкие числа, что означает, что свая должна быть вкручена глубже в более прочную почву. Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение по сравнению с требованиями к нагрузке конструкции, установка завершается. Это значение давления подставляется в формулу, называемую корреляцией крутящего момента, которая вычисляет фактическую несущую способность сваи.

Рисунок 6. Можно приварить вал дополнительной длины и забить сваю на такую ​​глубину, которая необходима для достижения грунта с соответствующей несущей способностью. Рис. 7. Вы не узнаете этого, глядя, но эта куча проникает в землю примерно на 13 футов. Винтовые сваи не создают груды пустой породы, как обычные опоры.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, на него приваривается удлинитель (Рисунок 6).Иногда все, что нужно, — это на фут глубже, чтобы перейти от совершенно ужасной почвы к твердой, как камень. Это особенно актуально, если вы строите отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. С бетонным основанием вы должны выкопать целинную землю на уровне фундамента дома, до 7 футов или 8 футов, если в доме есть подвал. Забить спиральную сваю на эту глубину несложно (рисунок 7).

Кроме того, с традиционным бетонным основанием никогда не знаешь, что скрывается в дюйме ниже основания котлована.Теперь, когда я занимаюсь производством винтовых свай, я часто вижу ситуации, когда, казалось бы, хорошая почва превращается в несколько дюймов ниже того места, где я обычно установил бы бетонную опору.

А как насчет камней?

Рис. 8. Иногда сваю приходится обходить ниже уровня грунта путем перемещения стрелы машиниста. Как только препятствие будет преодолено, стрела снова тянет вал по вертикали.

«Что вы делаете, когда ударяетесь о камень?» — это вопрос, который я часто слышу от подрядчиков, впервые рассматривающих винтовые сваи.Ответ: это зависит от обстоятельств. Обычно мы просто пробиваемся сквозь рыхлый камень размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически повернуть спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть сваю в вертикальное положение (рис. 8).

Если под линией промерзания встречается большой камень, сваю ставят поверх камня и испытывают нагрузку (см. «Испытания под нагрузкой»). Если предположить, что он проходит испытание на нагрузку — а обычно проходит — свая никогда не двинется.Если бы она не прошла испытание на нагрузку, сваю пришлось бы установить в другом месте.

Когда большая скала встречается над линией промерзания, ее можно пробурить, а стержень сваи прикрепить к скале без спирали. Однако иногда в работе бывает так много породы, что винтовые сваи просто не работают. В некоторых местах я даже не пытаюсь установить сваи, потому что все участки на улице были выбиты из коренной породы. В таких местах нужно использовать разные методы.

Преимущества

Винтовые сваи обладают рядом преимуществ по сравнению с традиционными опорами. Две большие проблемы заключаются в том, что они исключают копание ям для фундаментов и работу с бетоном. Но я нашел несколько других причин их использовать.

Рис. 9. Полевой отчет, заполняемый установщиком, отмечает расположение и глубину свай, а также либо их значения крутящего момента, либо величину, которую они затопили при испытании кувалдой. Отчет отправляется инженеру для проверки и печати.

Например, осмотр фундамента не требуется. Установщик записывает показания давления, глубину сваи и результаты нагрузочных испытаний для каждой сваи в полевом отчете (рисунок 9). Компания, с которой я работаю, может затем поставить печать на полевом отчете инженера и отправить его напрямую в строительный отдел, если это необходимо. (Некоторым отделам печать не требуется. Ваш местный установщик знает, как действовать дальше.) Стоимость этой инженерной работы включена в стоимость каждой спиральной сваи, которую мы устанавливаем; другой производитель может взимать отдельную плату за технический отчет.

Рис. 10. Забивка винтовой сваи в мерзлом грунте начинается с того, что вставляют специальный нагревательный стержень в отверстие, просверленное перфоратором (вверху). Как только земля нагреется, сваю забивают в обычном режиме (справа). Фото: Дэйв Нортап Рис. 11. Было бы невозможно вырыть традиционную опору в этой земле, если бы она не была заполнена водой.

В мерзлом или влажном грунте установка традиционных опор может быть затруднена или невозможна.Для винтовых свай мерзлый грунт не является препятствием (рис. 10), поэтому в более холодном климате они упрощают управление строительными настилами круглый год. Их также можно установить там, где традиционное отверстие для фундамента заполнялось бы водой, когда оно было вырыто, что делает винтовые сваи хорошим решением для дощатых мостков, доков и настилов на берегу озера (Рисунок 11)

Рис. 12. Поскольку винтовые сваи не сильно нарушают почву, их можно устанавливать рядом с существующими элементами ландшафта. Фото: Грег ДиБернардо

В процессе установки винтовых свай большая часть земли остается нетронутой (Рисунок 12).На участке не будет грязи, которую можно потерять или унести. Спиральная куча в плохой почве может опускаться на 20 футов; подумайте о традиционных раскопках такой глубины — если бы это вообще было возможно — и о том, сколько грязи было бы поднято. В сваях почти нет и следа, кроме торчащей из земли трубы. Кроме того, оборудование легкое и может пересекать ухоженный газон, не повреждая его.

Спиральные сваи также экономят много времени и предлагают большую грузоподъемность при покупке.Забивка винтовой сваи в обычном грунте занимает всего около 10 минут — и она на 100 процентов готова к установке с большой несущей способностью. Самая маленькая свая, которую я устанавливаю, может выдержать нагрузку в 6800 фунтов, в то время как бетонная опора должна быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм для достижения той же способности. Еще одним преимуществом большей вместимости является то, что вы обычно можете использовать меньше опор, хотя вам, возможно, придется использовать балки большего размера для достижения больших пролетов.

Рисунок 13.Поскольку несущая способность винтовых свай может быть проверена, часто можно использовать меньшее количество опор и большую опорную балку. В этом случае расстояние между сваями превышает 15 футов. Фото: Грег ДиБернардо

Для винтовых свай корреляция крутящего момента в сочетании с испытанием нагрузки на сваю также означает, что нет необходимости проверять несущую способность грунта или полагаться на предположения. Вы будете абсолютно уверены в несущей способности каждой сваи (рис. 13).

И, наконец, ценность инженерного продукта.Это большой аргумент для домовладельцев.

Недостатки

Для моей компании преимущества винтовых свай намного перевешивают недостатки, но это может быть не так. Для начала установка винтовой сваи требует найма субподрядчика для выполнения работ, если вы не вкладываете средства в обучение и оборудование, как я. Возможно, у вас нет в наличии одежды со спиральным ворсом на месте, но звоните по всему миру. Большинство установщиков, которых я знаю, преодолевают значительные расстояния, чтобы рассказать о своем продукте.

Как и в случае с любой другой субмариной, вы должны быть осторожны с тем, кого нанимаете. Некоторые производители продают стопки любому, у кого чек не отскакивает. Убедитесь, что ваш установщик должным образом обучен и может обеспечить техническую поддержку своей работы. Имейте в виду, что некоторые установщики используют свои сваебойные погрузчики с бортовым погрузчиком или мини-экскаваторами, которые могут повредить газоны клиентов. Кроме того, некоторые установщики привыкли выполнять более тяжелую коммерческую работу и могут взимать коммерческие цены даже за работу в жилых помещениях.

Многие подрядчики считают, что винтовые сваи слишком дороги.Стоимость может варьироваться в зависимости от региона и в зависимости от размера и глубины сваи, но установка нашей типичной винтовой сваи для жилых помещений стоит от 150 до 250 долларов. Это включает в себя сваю, установку, инжиниринг и кронштейн для соединения сваи с конструкцией. Это меньше, чем мне стоит установить бетонный фундамент, если учесть все затраты на рабочую силу в дополнение к стоимости материалов.

Вы можете столкнуться с некоторым сопротивлением со стороны местного строительного чиновника, когда впервые предложите винтовые сваи.Скорее всего, он или она не имеют опыта работы с винтовой сваей, поэтому вам, возможно, придется предоставить подтверждающую документацию вместе со строительными чертежами. Попросите установщика предоставить эту документацию вместе со своими планами. Как правило, большинству чиновников просто нужно понимать, как работает спиральная свая, но некоторые могут усложнить жизнь. По моему опыту, когда они видят готовый продукт вместе с печатью полевого отчета, они не только верят в спиральные сваи, но и рекомендуют их другим подрядчикам.

Винтовые сваи для жилых домов

Поиск в Google по запросу «спиральные сваи» обнаружит множество производителей и установщиков. Однако у многих из них нет достаточно небольшого оборудования для установки в жилых помещениях, или подрядчики настолько привыкли выполнять тяжелые работы, что могут не беспокоиться о небольших жилых проектах. Я выбрал Techno Metal Post (technometalpostusa.com) и даже купил франшизу, потому что они хорошо подходят для моего бизнеса. Их винтовые опоры доступны как по стоимости, так и по логистике.Для большинства других винтовых опор требуется бортовой погрузчик или экскаватор для обеспечения питания их водителей, но Techno Metal Post использует запатентованное оборудование, достаточно маленькое, чтобы пройти через ворота, подняться по ступенькам и даже въехать на существующую платформу для модернизации опор. скажем, чтобы поддержать новую гидромассажную ванну.

Нагрузочное испытание

Нагрузочное испытание спиральной сваи намного проще, чем кажется. Измеряется высота сваи над уровнем земли (слева). Далее в ворс вставляется колпак, чтобы защитить его верх.По этой крышке пять раз ударяют кувалдой (справа) и снова измеряют высоту сваи. Вес саней зависит от размера сваи — для больших свай используется более тяжелый молот. Степень погружения сваи указывает на несущую способность почвы, которую проверит инженер. Динамическая нагрузка, создаваемая ударной нагрузкой, на удивление велика и коррелирует со статической нагрузкой, которую может выдержать свая.

Нагрузочные испытания, в отличие от снятия показаний крутящего момента, проводятся в нескольких случаях.Один из них — когда куча достигает дна на большом камне. Другой случай — когда почва особенно скользкая — например, мокрая глина. На скользкой почве несущая способность может быть выше, чем предполагают показания крутящего момента, потому что почва смазывает спираль и снижает усилие, необходимое для ее поворота.

Какие проблемы со спиральными опорами? 3 вопроса для рассмотрения.

Если вы читаете эту статью, мы кое-что знаем о вас. Во-первых, вы либо являетесь владельцем дома, либо заинтересованы в его покупке.Во-вторых, у рассматриваемого дома есть проблемы с фундаментом. И в-третьих, вы знаете, что подрядчики используют опоры для ремонта фундаментов отстойников.

Acculevel ремонтирует фундаменты с 1996 года, и опыт показал нам, что лучший метод крепления фундамента с отстойником — это использование винтовых опор . Мы даем гарантию на наши установки для пирса на весь срок службы вашего дома, чтобы гарантировать, что они останутся на месте в установленном виде.

Однако у использования винтовых опор есть некоторые недостатки.За прошедшие годы мы столкнулись с тремя конкретными проблемами. В этой статье мы исследуем эти проблемы и подробно расскажем. Мы хотим, чтобы все домовладельцы были хорошо информированы, прежде чем принимать решения, которые повлияют на их дом, и верим, что честность и прямое общение в интересах каждого.

В этом видео подробно рассматривается процесс установки.

Дополнительная глубина может быть неожиданной стоимостью

Эта проблема затрагивает только около 5% наших клиентов.Но если вы относитесь к такому небольшому проценту, , это будет иметь для вас значение, потому что это будет стоить вам дополнительных денег .

Стандартная длина пирса составляет 21 фут, и этого достаточно для большинства домов в пределах нашей зоны обслуживания. Но этого может быть недостаточно, чтобы добраться до устойчивой и ненарушенной почвы, которую опоры должны «зафиксировать» на месте.

Если вы живете в районе с высоким уровнем грунтовых вод или в почвенном составе присутствует значительное количество органических веществ, может потребоваться расширение опор на меньшую глубину.Это дополнительная плата в размере 20 долларов за фут, умноженная на количество необходимых опор.

Хуже всего в этой неожиданной цене то, что мы не всегда можем знать заранее. В определенных местах — например, возле водоемов — мы знаем, что это возможно. Но единственный способ узнать наверняка — это установить пирс и прочитать манометр.

В случае, если стандартная длина пирса не подходит, команда или руководитель проекта должны предупредить вас. Это дает вам возможность обсудить проблемы и дополнительные расходы, необходимые для завершения ремонта.

Обратите внимание: если опоры не будут установлены на полном расстоянии от несущего грунта, они не принесут пользы дому. Вы имеете право не копать дополнительную глубину. Но если вы сделаете такой выбор, ваш подрядчик должен отказаться от работы. Подрядчик, придерживающийся этических норм, не будет выполнять или взимать плату за установку, не отвечающую требованиям кодекса.

Внешний ландшафтный дизайн может означать дополнительные расходы

Опоры необходимо вырыть близко к фундаменту; они расположены под нижним колонтитулом вашего дома.Нижний колонтитул расположен у основания вашего фундамента. В зависимости от того, где ваш фундамент нуждается в стабилизации, опоры, возможно, придется установить в неудобном месте. Обычно это места, где вы построили террасу, установили патио или устроили клумбу.

Самый дешевый способ установки опор — это машинная копка. Их можно выкопать вручную, чтобы минимизировать ущерб внешнему ландшафту, но ручной труд увеличивает стоимость и продолжительность работы. Важно отметить, что копания вручную может быть недостаточно для сохранения всей окружающей территории.Возможно, вам придется переместить растения, удалить настил или заменить бетонные дорожки или секции патио.

В отличие от дополнительных глубинных бомб, об этих расходах вы будете знать заранее. Менеджер проекта, который оценивает ваш фундамент, должен определить лучшие места для опор во время оценки. Эти места должны быть четко указаны вам перед тем, как вы подпишете договор или примете решение . Это даст вам время составить план или подготовиться к дополнительной работе.Эти меры могут быть неизбежными, но они увеличивают время и деньги, которые вы потратите на ремонт.

Стойка вбивается в землю за пределами фундамента до достижения необходимого крутящего момента.
Затем опору крепят к фундаменту с помощью кронштейна под фундамент.

Этот снимок был сделан членом экипажа Acculevel во время установки.

Нарушение распорядка дня

Очевидно, что установка опор нарушит ваш распорядок дня.Вокруг фундамента вашего дома будут проведены рытье и бурение. От машин будет слышен шум, достаточно громкий, чтобы вызывать раздражение, но не такой, чтобы угрожать вашему благополучию. Если опоры необходимо установить внутри вашего гаража или подвала, вы также заметите немного пыли от работы.

В Acculevel мы звоним по номеру 811 и запрашиваем местонахождение утилит, которые необходимо выполнить перед установкой. Это может быть верно не для всех подрядчиков, поэтому мы рекомендуем вам подтвердить, какая сторона несет за это ответственность.Очень важно, чтобы у коммунальных предприятий были отмечены линии захоронения до начала каких-либо земляных работ в вашем доме.

Несмотря на все усилия, иногда эти запросы на определение местоположения выполняются не полностью или в них отсутствует услуга. Когда начинаются земляные работы, подрядчики и члены бригады делают все возможное, чтобы избежать пропущенных или немаркированных инженерных коммуникаций. Но несчастные случаи все же случаются, и иногда вы можете временно потерять услугу (чаще всего кабельную или интернет). В лучшем случае это неудобство, но если вы работаете из дома, то в результате вы можете потерять продуктивность.

Винтовые опоры по-прежнему являются лучшим вариантом

В этой статье мы задокументировали недостатки и неудобства, связанные с установкой опор. Но мы хотим напомнить вам, что, проработав более двух десятилетий в этом бизнесе, мы утверждаем, что винтовые опоры являются наиболее эффективным, экономичным и постоянным решением для устройства фундаментов.

Если вам нужна дополнительная информация о винтовых опорах, у нас есть статья, в которой подробно рассказывается, как они работают и сколько они стоят.Если вам интересен альтернативный вариант толкающих опор, мы сравним эти два метода в другом посте.

Нужен ли вам ремонт опор или другого фундамента?

Если вы не уверены, нужен ли ремонт винтовых опор или фундамента, но знаете, что что-то не так, мы создали для вас средство проверки симптомов. Это отличный инструмент, если вы знаете симптомы в своем доме, такие как потрескавшиеся стены фундамента или провисающие полы, и вам нужно знать варианты ремонта. У нас также есть подробное руководство по ремонту фундамента, в котором рассматривается все, от оценки трещин до установки опоры.

Если вы считаете, что могут потребоваться винтовые опоры, выполните следующие действия. Найдите опытную местную благотворительную компанию и назначьте встречу. Прежде чем подписать контракт на любую услугу, вы должны всегда проверять, что компания пользуется репутацией, застрахована и аккредитована Better Business Bureau.

Если вы живете в Индиане или близлежащих штатах, Acculevel специализируется на установке винтовых пирсов. Если вы заметили в своем доме какие-либо предупреждающие знаки, мы всегда будем рады запросить бесплатную оценку стоимости.Наши опытные менеджеры проектов оценят состояние вашего фундамента и порекомендуют лучший способ действий, чтобы ваш дом оставался крепким и здоровым на долгие годы.

Осадный фундамент снизит стоимость вашего дома и затруднит его страхование или продажу. Если не отремонтировать фундамент, структурные повреждения распространятся по всему дому — эффект пульсации, который приведет к поломке труб, дверям и окнам, которые не открываются / не закрываются, а также к наклонным полам.
