Кровля своими руками: Урок 14 – Монтаж и установка конька на крышу, особенности и полезные советы.

Красивое, сказочное слово — «конек», но сколько трудностей и заботы стоит за ним!

Если мы сделали сруб, покрыли его кровельным материалом, то почему бы не сделать завершающий штрих и не установить конек, тем самым вознаградив себя новой красивой крышей?…

Конек — профилированный лист в виде наружного угла с обортовкой (прессованными загибами внутрь на 15 мм) по краям. Коньки бывают трех видов:

Коньки бывают разными, но их назначение одно — замкнуть верхние края кровельных листов и таким образом связать скаты нашей крыши.

Желательно выбирать ширину полки нашего уголка не менее 150 мм, иначе сильные зимние вьюги наметут нам снега на чердак по всем правилам злодейской науки (об этом ниже).

Коньки без обортовки не имеют достаточной жесткости и при монтаже (особенно на металлочерепицу) некрасиво смотрятся снизу.

Итак, у нас есть набор коньков, рассчитанный по длине крыши с обязательным нахлестом не более 5 см друг на друга. Конечно, мы помним о трапе и страховке. А еще у нас есть незаменимая шнурка. Про инструменты я уже говорил. Нам потребуется только шуруповерт и саморезы.

Если вы не можете смонтировать конек на глаз, то будем действовать по изложенной ниже инструкции. Для монтажа конька достаточно одного человека с поясом, на котором висит шуруповерт, в кармане которого лежат саморезы.

Но удобнее, конечно, работать вдвоем, ибо передвижение по верхней коньковой части крыши туда-сюда весьма затруднительно и напоминает кавалерийские упражнения. Вот мы и на крыше.

Прежде всего еще раз убедитесь в ровности коньковой оси (это место, где смыкаются верхние края кровли). Небольшая кривизна (не более 2 см) не отразится на вашем коньке, но более значительные отклонения потребуют дополнительных мер па исправлению ошибок.

Даже если у вас в наличии имеется конек с шириной ПОЛКИ более 200 мм, не забудьте проложить в коньковый паз легкий слой стекловаты. Старайтесь не переусердствовать с уплотнением, ибо может нарушиться вентиляция. Эти меры защитят нашу крышу от особо коварных вьюг, заметающих снег под волны кровли.

Можно, конечно, использовать так называемый филер (поролоновые ленты с клейкой подложкой, прямые или волнистые), который крепится под край полки конька.

Но уж очень он дорог, не везде есть, и с ним еще надо повозиться. При этом результат будет аналогичен варианту со стекловатой.

И вот подающий подцепил один уголок, и вы его приняли. Ваш напарник на другом конце крыши проделал то же самое.

Далее вы кладете внешний край конька заподлицо (вровень) с крайними листами кровельного покрова и стараетесь соблюдать пропорции, не допускаете излишнего вертикального зазора.

Ваш напарник на другом конце крыши следит за тем, чтобы внутренний край конька не съехал или не перекосился относительно оси.

Если все нормально, закрепите край к кровле саморезами. Такая же участь ждет и другой конек. После этого в ход идет шнурка. Ее концы вы фиксируете удобным для вас способом на нулевой точке уголков (ребро). Приподнявшись на шнуркой, мы видим линию конька.

По ней-то мы и выравниваем, и закрепляем внутренние концы наших уголков. На один из них можно аккуратно положить трап, чтобы он нам не мешал.

После этого можно в спокойном режиме укладывать остальные коньковые планки, сообразуясь с положением шнурки. Саморезы крутите не часто и не редко. Просто проверяйте конек, чтобы он не хлопал, как крылья раненой птицы. Иначе при ветре вы услышите музыку, которая уж точно вам не понравится.

Не забывайте на всякий случай спрашивать у напарника, который находится внизу, о ровности: мало ли что, лишний контроль не помешает.

После того как вы прошьете (закрепите саморезами на гребнях волн металлопрофиля, профнастила (или металлочерепицы)) все уголки, спросите еще раз у стоящего внизу напарника: что и как? При положительном ответе забираем шнурку и неторопливо спускаемся на землю.

Закуриваем трубку и любуемся своей работой.

Исправление дефектов деревянной кровли

Для тех, кто имеет глаз опытного строителя, криво установленный конёк или неровное провисание крыши, выделяется как больной палец. Не у всех есть, казалось бы, магические способности, чтобы определить, установлена ли крыша прямо,  просто посмотрев на неё. Средний человек должен выполнить измерения, тщательно определить неравномерности крыши, но даже для неспециалиста некоторые дефекты довольно легко заметить. Может быть, ваш сосед-плотник может указать на них. Однако на дефекты следует обратить внимание, плохую крышу можно выпрямить с помощью различных средств. Так что, если вы планируете заменить старые кровли, сейчас самое подходящее время, чтобы посмотреть на них более внимательно.


Вы хотите сказать, я должен подняться туда? Вы можете увидеть конёк и саму крышу с земли, но, чтобы найти проблемные участки поверхности обычно следует забраться на крышу с мерными инструментами. Будем осторожны там, необходимо использовать надлежащие лестницы и строго придерживаться правил техники безопасности. Попросите кого-нибудь помочь, в крайнем случае. Не выполняйте эту работу самостоятельно, если испытываете головокружение на крыше. Даже если вы чувствуете себя комфортно на высоте, если у вас крыша  круче чем 5:12, вы можете серьезно рассмотреть другие варианты. С очень крутой, модного ныне высокого шага крышей, это всегда лучше иметь представление о том, что лучше найти кровельного подрядчика, который специально оборудован для работы на крышах этого типа.


Осмотрите конструкции крыши. Является ли конёк крыши прямым? Провисания конька может сигнализировать о структурных проблемах, таких как плохая доска конька, перегруженные работой фермы, изменились связи между стропилами. Все они могут быть заменены, отремонтированы или выпрямлены и усилены. Как правило, это самый дешевый вариант. Длинной линейкой, размещённой горизонтально через любые три фермы, на крыше можно выявить потенциальные проблемы в их развитии. Это покажет слабые фермы, фермы сломанные или деформированные. Все эти недостатки будут способствовать неравномерности крыши. Не паникуйте, любое из этих условий может быть улучшено путём первоначального определения характера проблемы и её устранения.


Введение дополнительных опор может предотвратить катастрофический провал. Проведите анализ проблемы структурных элементов с чердака вниз. Что касается стропил, исправление может быть выполнено с помощью усиления стропильной системы вдоль стороны одного или нескольких элементов конструкции. То же самое касается поврежденных ферм.


Давайте вернемся к поверхности крыши.  К счастью, большинство провалов в кровельных конструкциях являются просто результатом усталости материалов. В зависимости от серьезности проблемы и типа новых кровельных материалов, должно быть установлено, какие дефекты можно исправить, установив поддержку блокировки под защитное покрытие в некоторых местах. Если вся крыша отображается провисающими карманами, можно рассмотреть повторное защитное покрытие.


Пожалуй, главный совет заключается в следующем: не занимайтесь исправлением провисания кровли самостоятельно. Доверьте эту работу квалифицированным кровельщикам. В противном случае может сложиться ситуация, когда деньги потрачены, а результат так и не достигнут.

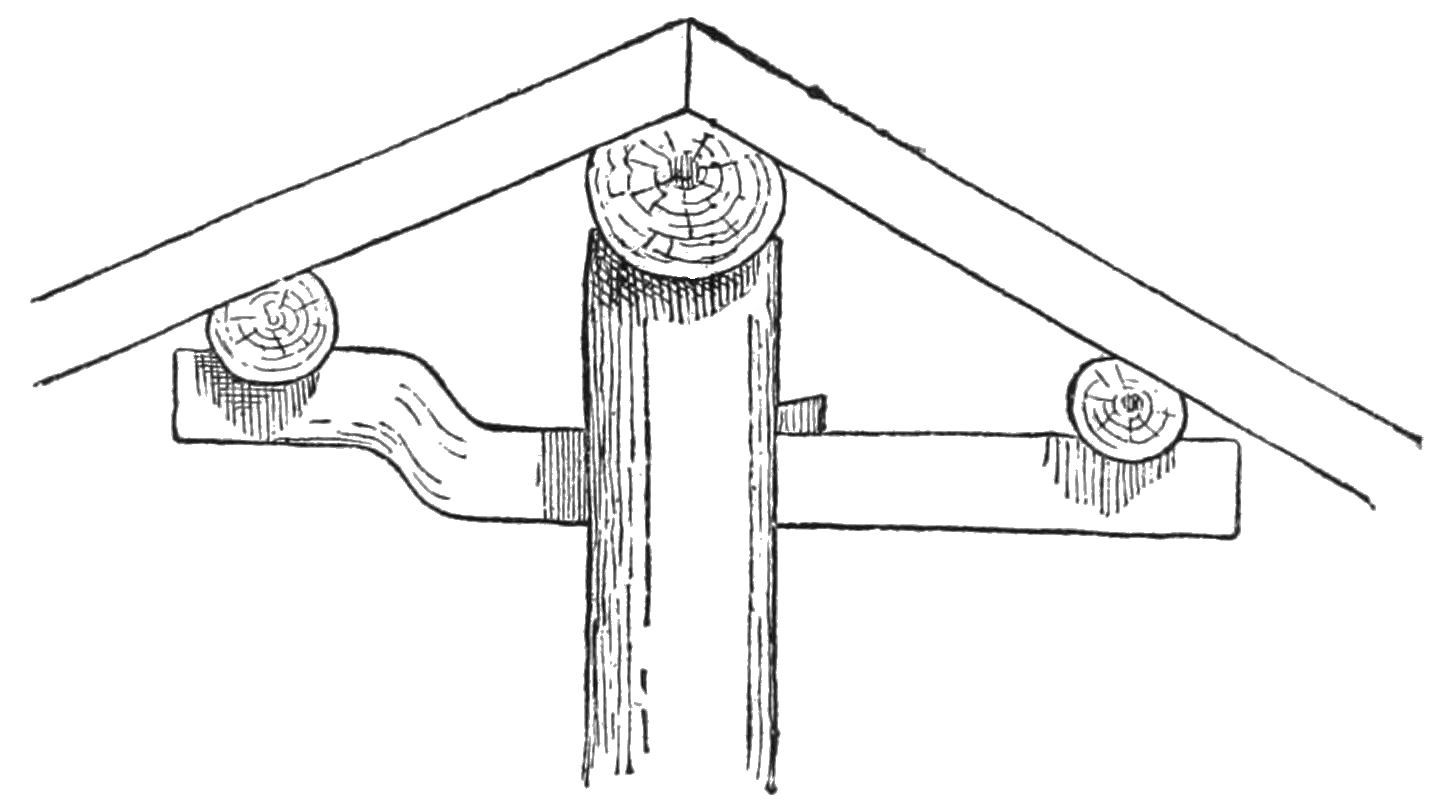

Разрез двухскатной крыши. Обзор существующей схемы стропил двухскатной крыши. Установка конька двускатной крыши

Двускатная крыша с давних времен является самым распространенным типом кровли при строительстве малоэтажного дома.
Простая конструкция, отличная устойчивость и приспособленность к различным климатическим условиям наряду со стандартным подходом в строительстве и быстротой возведения стропильной системы являются весомыми аргументами, проверенными многолетней строительной практикой.

Особенности и виды двускатных крыш

Двускатная (она же щипцовая) крыша состоит из двух наклонных прямоугольных плоскостей – скатов, установленных под углом к наружным стенам постройки.
За счет наклона скатов происходит естественный сток природных вод (дождя, талого снега).
Существует три основных вида двускатных крыш:

1. Симметричная – выполняется в форме равнобедренного треугольника. Классическая конструкция и простота возведения сделали этот вид крыши самым популярным у строителей и частных застройщиков;
2. С неравномерными углами наклона – имеет несимметричные скаты, идущий не через центр дома конек и различную длину карнизных свесов. Такая кровля выражает архитектурную особенность строения и выглядит очень оригинально в плане дизайна, но обладает существенным недостатком – нерациональным использованием чердачного помещения;
3. Ломаная – верхняя часть такой крыши более пологая, а нижняя имеет крутой уклон. Такая кровля рекомендована в тех случаях, когда чердачное помещение планируется использовать под мансарду или жилую комнату.

Стропильные системы

Двухскатная кровля должна прочной и относительно легкой, поэтому большое внимание уделяется устройству стропильной конструкции.
Ее выполняют таким образом, чтобы крыша могла выдержать нагрузки и при этом не оказывала бы большого давления на фундамент здания.
Устройство стропильной системы щипцовой крыши различается использованием опорных оснований для стропил.
Существует три вида системы стропил:

• висячая
• наслонная
• гибридная.

Соответственно, в конструкциях стропильных систем используют висячие, наслонные или одновременно оба вида стропил.
используются, когда расстояние между опорами составляет максимум 6,5 метра.
устанавливаются при наличии несущей средней стены или столбчатых опор внутри.
В первом случае осуществляется с помощью стены и конька крыши, которые являются опорами для краев стропильных «ног».
Второй способ установки используется в домах, имеющих среднюю несущую стену (промежуточную опору), на которую опирается средняя часть наклонных стропил.

Конструкция висячих стропил работает не только на изгиб, но и на сжатие.

Для снижения распирающего усилия, создаваемого », их соединяют стяжкой.
Балки наклонных стропил работают лишь на изгиб.
При этом затраты значительно меньше, чем при строительстве любой другой кровли.
Самым лучшим вариантом считается гибридная стропильная система двускатной крыши, которая предполагает чередование висячих и наклонных стропил.
В некоторых случаях бывает невозможно устанавливать только висячие или только наслонные стропила.
Такая комбинированная система стропил укрепляет конструкцию и снижает затраты на материалы.
Справа на фото вы можете видеть чертеж (схему) стропильной системы двухскатной крыши.
Несущими элементами двускатной крыши являются:

• стропильная система, включающая в себя:
  • стропильные ноги
  • вертикальные стойки
  • ригели
  • распорки
  • наклонные подкосы
  • коньковой прогон
• мауэрлат – брус, который укладывается по периметру конструкции или подкладывается под стропильную ногу.

Монтаж и сборка стропил

До установки стропил выполняется крепление мауэрлата к продольным стенам с использованием анкерных болтов.
Затем определяется оптимальное сечение стропильных ног с учетом их длины и шага между ними.
Если требуются пиломатериалы не той ширины и длины, которые имеются в наличии, то нужные размеры достигаются путем их сращивания с помощью крепежных элементов.
При использовании утеплителя необходимо подобрать таким образом, чтобы теплоизоляционный материал пришлось обрезать как можно меньше.
Установку стропил двускатной крыши производят в следующем порядке:

1. Изготавливается шаблон, который будет использоваться при создании стропильных ферм. Для этого две доски (длиной, равной длине стропильной ноги) соединяются между собой гвоздем с одного края.
2. Свободные концы досок этой конструкции (ножниц) кладутся на опоры, в тех местах, куда будут опираться стропильные ноги. Таким образом, получится , который фиксируется несколькими гвоздями. Для лучшей фиксации угла между досками закрепляется поперечная перекладина.
3. Изготавливается второй шаблон (лучше из фанеры) для выполнения монтажных запилов на стропилах.
4. С помощью этого шаблона на стропилах вырезаются монтажные запилы. Затем стропила соединяются под углом наклона ската. Получается треугольник, который называют стропильной фермой. Его поднимают на крышу, используя вспомогательные конструкции (лестницу, лаги и др.), и прикрепляют к мауэрлату.
5. Сначала устанавливаются две крайние фронтонные фермы. Чтобы выполнить правильную горизонтальную и вертикальную установку, к ним крепят временные подкосы.
6. Между вершинами крайних ферм протягивается шнур, обозначающий будущий конек и указывающий уровень для остальных промежуточных стропил.
7. После этого поднимаются и устанавливаются все остальные стропильные фермы на соответствующем друг от друга расстоянии (минимум 0,6 м).
8. Громоздкие конструкции при необходимости укрепляются подкосами, ригелями, подпорами и др.
9. Коньковый брус устанавливается на специальных опорах. К нему крепятся диагональные, промежуточные и короткие стропила.

Расчет нагрузок и угла наклона

Проектирование сложной кровельной конструкции требует профессионального расчета.
Но расчет стропильной системы двускатной крыши небольшой площади можно произвести самостоятельно, используя для этого несложные инструкции и простые формулы.
Закончив такой подсчет, желательно проконсультироваться у специалиста, чтобы окончательно убедиться в надежности будущей кровли.
В первую очередь следует определиться с углом наклона скатов.
Небольшой (5°-15°) наклон подходит только для некоторых видов кровельных покрытий, поэтому следует сначала выбрать кровельный материал, а затем рассчитывать стропильную систему.
Очень важно грамотно подсчитать временные (ветровые и снеговые) нагрузки.
Пределы снеговой нагрузки зависят от климатического района и лежат в пределах 80-320 кг/м2.
Для кровли с наклоном до 25° применяется коэффициент перехода от снежного покрова на крышу, равный 1.
Для крыш с большим уклоном коэффициент равен 0,7.
Например, если нагрузка снегового покрова на землю составляет 130 кг/м2, то нагрузка на кровле с наклоном 25°-60° составляет 130×0,7=91 кг/м2.
Для подсчета ветровой нагрузки используется коэффициент изменений ветрового давления и аэродинамических влияний.
Помимо временных нагрузок обязательно рассчитывается постоянная нагрузка, которую создает вес кровельного пирога.
Он включает в себя вес обрешетки и контробрешетки, теплоизоляционного слоя, кровельного материала, а в случае с мансардой – и вес внутренней отделки потолков.
В среднем величина постоянной нагрузки составляет 40-50 кг/м2.
Большое значение в строительстве двухскатной крыши имеет угол ее наклона.
Он должен определяться не столько архитектурными особенностями строения, сколько климатическими особенностями региона и видом устанавливаемой кровли.
Крутой угол наклона крыши необходим в тех регионах, для которых характерны частые выпадения осадков.
Пологие скаты подходят для районов с сильными ветрами, где необходимо разгрузить крышу от ветровых нагрузок.
Величина угла наклона скатов щипцовой крыши колеблется в пределах 5°- 90°.
Наиболее распространены крыши с углом наклона 35°- 45°.

Чердачное помещение при таком угле наклона имеет холодный тип и не пригодно для проживания.
Стропильную систему двускатной крыши можно рассчитать самостоятельно, воспользовавшись справочниками и специализированными Интернет ресурсами.
Но в любом случае необходимо посоветоваться со специалистом.
Ведь крыша здания – главнейший элемент его конструкции, который должен быть прочным и надежным.
В заключении представляю вам наглядный видео-урок по устройству и монтажу стропил двускатной крыши:

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

• разместив один скат в южную сторону;
• второй под другим углом, либо длиннее, на северную;
• правильно рассчитав все нагрузки от ветра и снега;
• мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

Преимущества и недостатки разноскатных крыш

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

Настоящее “спасение” для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

• На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
• На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Виды конструкций разноскатных крыш

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

• Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
• Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
• Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
• Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Обзор самых удачных проектов и примеров строительства

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Как построить двускатную крышу с разными скатами

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Вконтакте

Одноклассники

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м 2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м 2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA . Где А угол наклона, L-ширина здания.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Вконтакте

Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым внешним воздействиям, напрямую зависит долговечность самого здания и уровень комфорта проживания в нем.

Изо всего разнообразия конструкций крыш, двускатную можно отнести к числу наиболее популярных, просто в силу относительной простоты ее возведения. Однако, и за этой «простотой» кроется масса различных нюансов, необходимость проведения определенных расчетов и следования технологическим правилам. Тем не менее, настоящая публикация имеет главную задачу: показать, что установка стропил двухскатной крыши своими руками – задача вполне выполнимая, даже для начинающего строителя.

Давайте вместе пройдем все этапы процесса установки стропил для такой крыши, от основ предварительного проектирования до примера практического воплощения.

Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций , но основные детали и узлы на ней показаны достаточно понятно.

1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.

3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы. Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.

8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

Двускатные крыши можно разделить на два типа конструкций – с наслонными и висячими стропилами. Кроме того, широко применяются комбинированные системы, в которых объединены оба принципа построения. В чем же принципиальная разница?

Эта конструкция стропильной системы характеризуется наличием опоры на внутреннюю капитальную перегородку в здании. По верхнему торцу этой перегородки монтируется лежень, на которые опираются стоки, поддерживающие коньковый прогон. Таким образом, стропильные ноги «наслонены» на вертикальную опору, что делает всю систему максимально прочной.

Подобная схема является наиболее популярной из-за своей надежности и относительной простоты в исполнении. Если имеется возможность создать дополнительную точку опоры по центру, то почему бы и не воспользоваться этим? Правда, если на чердаке планируется размещение жилого помещения, то вертикальные стойки иногда могут стать помехой. Впрочем, их наличие тоже иногда «обыгрывают», используя, например, для монтажа внутренней легкой перегородки.

В зависимости от количества и размещения внутренних перегородок, конструкция наслонной стропильной системы может варьироваться. Некоторые примеры показаны на иллюстрации ниже:

На фрагменте «а» показан самый простой вариант, который, кстати, на небольших длинах стропил (до 5 метров) может даже не иметь показанных подкосов – достаточно ряда центральных стоек под коньковым прогоном

С увеличением ширины здания система, естественно, усложняется, и появляются дополнительные упрочняющие элементы – затяжки и подкосы (фрагмент «б»).

Фрагмент «в» наглядно демонстрирует, что внутренняя капитальная стена не обязательно должна располагаться ровно по центру, под коньком. Вполне возможен и такой вариант, как показан на иллюстрации, но с условием, что смещение лежня относительно конька не превысит одного метра.

Наконец, фрагмент «г» показывает, как может опираться система стропил в здании большого размера, но имеющим две капитальные перегородки внутри. Расстояние между такими параллельными лежнями может доходить до трети ширины здания.

Графически эту схему крыши можно изобразить примерно так:

Сразу бросается в глаза, что стропила опираются только на в нижней части, а затем соединяются между собой на коньке. Дополнительная опора по центру отсутствует, то есть стропильные ноги как бы «висят», что предопределяет и название такой системы. Эта особенность накладывает определенные ограничения на применение висячих стропил – обычно такая схема практикуется при расстоянии между несущими стенами, на которые закреплен мауэрлат, не более 7 метров. Устанавливаемые затяжки лишь частично снимают нагрузку с внешних стен.

На иллюстрации ниже показано несколько вариантов висячей системы. Впрочем, некоторые из них уже, скорее, могут быть отнесены к комбинированным.

Фрагмент «д» — висячие стропила связаны между собой стяжкой на уровне мауэрлата либо закреплены на мощной балке перекрытия, образуя с ней треугольник. Других усиливающих деталей нет. Подобная схема допустима при расстоянии между стенами до 6 метров.

Вариант «ж» — для такого же по размерам дома (до 6 метров). Затяжка (ригель) в этом случае смещена вверх, и нередко используется для подшивки потолка чердачного помещения.

Варианты «е» и «з» рассчитаны на пролёт между стенами до 9 метров. Могут применяться несколько затяжек (или верхняя затяжка в сочетании с нижней балкой перекрытия). Другой подход – установка стоек под коньковым прогоном, по аналогии с наслонной системой. Только в качестве нижней точки опоры используется не лежень на капитальной перегородке, а стойки опираются на затяжку или балку перекрытия. Назвать такой вариант чисто «висячим» — уже сложно, так как здесь – явно комбинация деталей из обеих конструкций.

В еще большей степени такое комбинирование двух схем выражено в варианте «и», который рассчитан на большие пролёты, от 9 до 14 метров. Здесь, помимо стойки-бабки, задействованы еще и диагональные подкосы. Нередко такие фермы вообще собираются на земле, а только потом поднимаются и устанавливаются на место, связываются между собой, формируя тем самым весь каркас крыши.

Итак, при подготовке к строительству двускатной крыши необходимо изучить принципы устройства той или иной системы, оценить их преимущества и недостатки, выбрать оптимальную для своих условий и составить графическую рабочую схему. Она понадобится и при приобретении необходимого материала, и для производства самих монтажных работ. Однако, составление чертежа все же должно предваряться некоторыми расчетами.

Давайте еще раз взглянем на принципиальную схему устройства двускатной крыши, чтобы выделить те параметры, которые необходимо будет рассчитать.

Итак, в процессе расчета нам потребуется определиться со следующими величинами.

Исходные данные – это длина стороны дома по фронтонной части (выделено голубым – F), и длина дома по коньку (фиолетовый цвет – D). Предполагается, что хозяева уже заранее определились с типом кровельного покрытия – так как здесь будут определенные ограничения по крутизне скатов кровли. (угол а).

• Высоту конька над плоскостью мауэрлата (Н – зеленый цвет), или, наоборот, определиться с углом ската, отталкиваясь от запланированной высоты конька.
• Длину стропильной ноги (синий цвет – L), а при необходимости – и удлинение стропила для формирования карнизного свеса необходимой ширины (l).
• Рассчитать суммарные нагрузки, выпадающие на стропильную систему, чтобы определить оптимальное сечение пиломатериала для изготовления стропил, шаг их установки (красный цвет – S) и допустимую длину пролетов между точками опоры. Все эти параметры – тесно взаимосвязаны между собой.
• Когда на руках будут эти рассчитанные значения, уже несложно составить графическую схему, определить необходимость и оптимальное расположение элементов усиления, просчитать количество материала для их изготовления.

Цены на бензопилу

бензопила

Угол крутизны скатов может определяться хозяевами по различным критериям оценки:

• Из чисто эстетических соображений – когда «во главу угла» становится внешний вид строения. Многим нравятся крыши с высоким коньком, но при этом нельзя забывать, что на такую кровлю резко возрастает ветровая нагрузка. Да и материалов для изготовления высокой крыши пойдет неизмеримо больше. Вместе с тем, на крутых скатах почти до нуля снижается снеговая нагрузка – не исключено, что для «снежных» регионов этот параметр оценки может стать определяющим.
• Из соображений полезного использования чердачного помещения. При двускатной схеме крыши, чтобы добиться максимальной площади мансарды, приходится возводить скаты с очень большой крутизной, то есть с теми же последствиями, о которых сказано выше.

• Наконец, может быть и совершенно противоположный подход – из соображений экономии сделать конструкцию крыши с минимальной высотой в коньке. Но в этом случае придется ориентироваться на минимально допустимые углы уклона для конкретного типа кровельного покрытия. Уменьшать крутизну ниже рекомендованным производителем показателей – это «закладывать бомбу» в свою крышу, причем и из соображений ее прочности и долговечности, и с позиций гидроизоляционных качеств покрытия.

Рассчитать высоту конька над плоскостью перекрытия (мауэрлата) – несложно. В основе подавляющего большинства узлов любой кровельной системы лежит треугольник, который, в свою очередь, подчиняется строгим геометрическим (точнее – тригонометрическим) законам.

Итак, в нашем случае известна ширина крыши по фронтонной линии. Если крыша симметрична, то конек разместится ровно посередине, и для расчетов можно просто ширину F разделить на два (основание треугольника f = F/2 ). При несимметричных скатах придется спроецировать вершину конька на линию F, и промерить расстояния f1 и f2 от нее до края треугольника (до мауэрлата) с каждой из сторон. Естественно, что в таком случае и уклон скатов будет различным.

Н = f × tg a

Чтобы не заставлять читателя искать значения тангенсов и проводить расчеты вручную, ниже размещен калькулятор, в котором уже внесены необходимые табличные величины.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
