Кирпичная печь для бани своими руками: проекты, порядовка

Кирпичная печь для бани – самый простой вариант обогрева парилки, но не каждому новичку с первого раза удастся сложить правильную конструкцию. Сначала надо найти подходящий проект, подобрать нужный кирпич, правильно замесить раствор. Существует несколько разновидностей печей, различающихся конструкцией. После выбора варианта, устраивающего хозяина бани, можно приступать к работе.

Разновидности печей из кирпича

Общий принцип устройства кирпичной печи одинаков. Конструкция состоит из следующих элементов:

• топка;
• зольная камера;
• каменка;
• дымоход;
• колосники.

Что касается нюансов, то дымоходные каналы бывают вертикальными и горизонтальными. В печи «по-черному» дымоход вообще отсутствует. Для нагрева воды предусматривают теплообменник или бак. Для бани различаются печки устройством каменки. От огня камни отделяют только решеткой или устанавливают глухую плиту.

Складывают печь для русской бани по одному из 4 вариантов:

1. Конструкция «по-черному» не предусматривает дымохода. Чад выходит сквозь каменку внутрь помещения, после чего выветривается через щели естественной вентиляции. Преимущество заключается в простоте конструкции. Баня быстрее прогревается, наполняется ароматом, на разогрев уходит меньше дров. Из недостатков выделяется изнурительный процесс ожидания. В бане нельзя париться, пока не перегорят дрова, и не выветрится чад. Верхняя часть парной постепенно обрастает копотью.

   Важно! Внутри бани с установленной печью «по-черному» стены обрабатывают специальной пропиткой, отторгающей накопления сажи.

2. Дымоходом оснащена печь банная из кирпича «по-серому», но париться аналогично можно после прогорания всех дров. Требование связано с устройством каменки. Топка от камней отделена только решеткой. Большая часть дыма уходит через дымоход. Однако чад все равно просачивается сквозь камни. Печи «по-черному» бывают прямоточными, где чад выходит через трубу, и канальными, где отвод газов осуществляется через 2 заслонки.
3. Для обогрева парилки и предбанника обустраивают печи «по-белому». Кирпичная конструкция оснащена дымоходом. Камни отделены от топки глухой плитой, предотвращающей проникновения чада внутрь бани. Топку располагают в предбаннике, а саму печь с каменкой – внутри парилки. Преимущество кирпичной конструкции в экологической чистоте. Недостатком является долгий процесс разогрева камней, который может затянуться до 12 часов.

4. Печь с плитой – современный вид кирпичной конструкции. Кроме камней, присутствует бак с водой. Нагрев каменки происходит через чугунные плиты, уложенные над топкой и дымоходом. Водогрейный бак с трех сторон обложен кирпичом. Отражающий экран увеличивает скорость нагрева.


Условно кирпичные печи разделяют по типу топлива: газ, дрова, уголь, электричество, брикеты, солярка. Самое лучшее для бани топливо – это дрова.

От размера кирпичной печи зависит ее мощность. Рекомендуемые минимальные габариты – 89х102 см. При таких размерах длину конструкции образуют 4, а ширину – 3,5 кирпича. Оптимальная высота – 168 см, но этот параметр еще зависит от габаритов встраиваемого бака.

Совет! Печку в бане можно поставить металлическую, а снаружи обложить ее кирпичом.

Печи для бани из кирпича: проекты

В зависимости от предпочитаемой конструкции, отличается проект печи каменки из кирпича для бани, но чаще всего востребован вариант с водогрейным баком. Конкретно для такой конструкции проектов много. Все они практически одинаковые. Различается только место расположения бака: сверху или снизу.

Важно! От размера бака и его места расположения зависит количество рядов кирпича, образующих печь.

Разрабатывая проект печи, важно подумать о безопасности ее использования в бане. Каменку без дымохода располагают в парилке. Другие печи топкой выводят в предбанник, а внутрь парной погружают заднюю часть с каменкой. Стены бани облицованы горючим материалом. Для безопасности оптимально выдержать зазор от печи минимум 30 см. Расстояние можно сократить до 20 см, если прилегающие участки стены обложить кирпичом или металлом с асбестовой подкладкой.

В проекте предусматривают безопасный проход через крышу и потолок бани. Вокруг дымохода оставляют зазор, заполняют его негорючим материалом, например, асбестом. На кровле вокруг дымохода делают металлическое обрамление, препятствующее проникновение осадков под крышу.

Совет! На деревянный пол перед топкой прибивают гвоздями металлический лист, защищающий древесину от случайно выпавших углей при загрузке топлива.

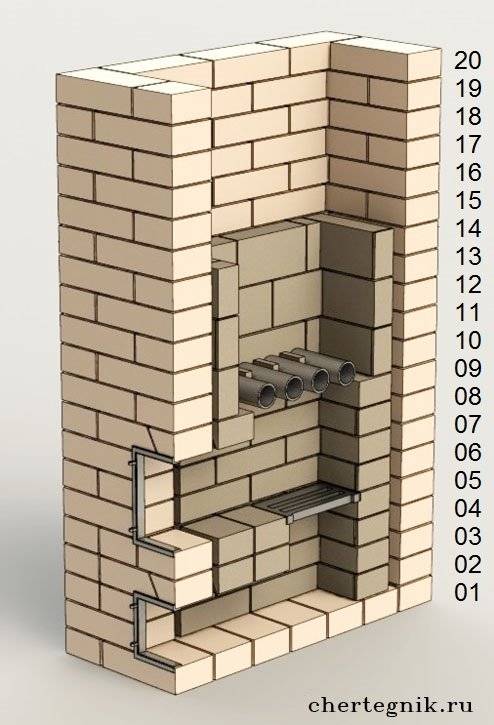

Кирпичная печь для бани: порядовка

При недостатке навыка возведения своими руками печки для бани из кирпича, нежелательно пытаться самостоятельно разрабатывать проект. Проще найти чертеж и сложить по нему порядовку. Для неопытного строителя подойдет колпаковая модель Кузнецова, легкая в возведении и занимающая в бане мало места.

Кирпичные ряды начинают без раствора. Стандартные схемы иногда не позволяют вписать печь в баню. Насухо выложенные кирпичи всегда можно переложить, чтобы определить оптимальные габариты. Когда ситуация прояснится, продолжают кирпичную кладку на растворе.

Нулевой ряд порядовки выкладывают сплошной. Сбоку оставляют маленькое окошко для лучшей тяги. Следующие ряды идут с перевязкой. Смещение на 30-50% придает устойчивость кирпичной конструкции.

На 3 ряде кирпичной кладки устанавливают дверцу поддувала. Зольная камера заканчивается на 6 ряду колосниками. Выше поддувала идет топка, где в кирпичную кладку аналогично вмуровывают дверцу.

Примерно на 12 ряду над топкой укладывают плиту каменки, закрывая одну часть шахты. Основную шахту примерно выгоняют до 26-27 ряда, постепенно переходя к формированию дымохода.

Печь для бани из кирпича, сложенная своими руками

Возводить своими руками кирпичную печь для бани разумно начинать после подготовки материала. Не лишним будет сразу продумать дизайн.

Какую печь строить в бане

Когда точно определена для бани конструкция печи, сразу стоит подумать о ее дизайне. Можно просто оставить кирпичную кладку в первозданном состоянии или подойти к оформлению с душой:

1. Штукатурка дает возможность на стенах расписать рельефные узоры. Поверхность можно оставить гладкой, а сверху покрасить или нанести декоративную штукатурку.
2. Окрашивание термостойкой краской – простой вариант декорации. Чтобы печь в бане выглядела привлекательно, стараются идеально аккуратно обработать швы кирпичной кладки.
3. Облицовка печи скрывает все огрехи неровной кирпичной кладки. Из материалов используют декоративный или природный камень, плитку, керамогранит.

Выкрасить печь можно в любой цвет, но конструкция должна оптимально сочетаться с интерьером бани. Чаще всего предпочитают искусственно состаренный кирпич. Для классики приемлем желто-коричневый цвет с сопутствующими оттенками.

Для деревянной русской бани из сруба приемлем белый цвет. Кирпичную основу после нанесения штукатурки окрашивают или украшают декоративными элементами.

Когда со всеми нюансами определятся, приступают к подготовке материала.

Выбор кирпича для печи в бане

Любой кирпич не пойдет для печи. Нужен материал с повышенной прочностью и огнеупорными свойствами. Участок вокруг топки выкладывают шамотным огнеупорным кирпичом. Материал подойдет для всей печи, но он дорогой. Участки, подверженные меньшему нагреву, в целях экономии выкладывают красным полнотелым кирпичом.

Качество кирпича проверяют на звук ударом молотка. Он должен быть звонким. От хорошего кирпича молоток отскакивает. Глухой звук свидетельствует о плохом качестве материала. Если молоток оставил вмятину, такой кирпич нельзя использовать даже для кладки дымохода.

О многом расскажет внешний вид. Стандартные размеры кирпича – 25х12х6,5 см. Разрешается отклонение от параметров до 2 мм. Если размеры кирпичей отличаются, ровная кладка из них не получится. Выравнивание рядов раствором приведет к ослаблению конструкции. Кирпич для печи покупают без видимых дефектов. Наличие слюдяной пленки свидетельствует о браке. Такой кирпич имеет плохую адгезию с раствором.

Совет! Для проведения теста покупают 1 кирпич, раскалывают его пополам молотком с зубилом.

Если поверхность скола одного цвета – материал качественный. Наличие светлых и темных участков свидетельствует о пережоге кирпича при изготовлении.

Подробнее о выборе кирпича можно узнать из видео:

Раствор для кладки

Внутри бани выкладывают кирпичные печи на растворе из глины. При самостоятельной добыче глины оптимально добраться до слоев, расположенных на глубине 1,5 м. Еще для раствора понадобится речной песок. Материалы просеивают от камней. Глину замачивают заранее, минимум сутки до кладки, перед началом работ соединяют с песком.

Пропорции зависят от жирности глины. Если показатель высокий, на 1 часть добавляют 2 части песка. Вязкость раствора проверяют окунанием палки. Если после ее извлечения на поверхности остался 2 мм слой глины, раствор пригоден для работ.

Совет! Оптимально для кладки использовать аналогичную глину, из которой изготовлен кирпич: коричневую или шамотную.

О приготовлении раствора повествует видео:

Обустройство основания и фундамента

Под тяжелую кирпичную печь внутри бани формируют фундамент. Для обустройства основания выполняют следующие шаги:

1. Колышками размечают габариты будущей печи. Между ними натягивают шнур, переносят разметку на грунт.
2. Придерживаясь разметки, снимают грунт. Должно получиться углубление 600 мм. Стены ямы делают со скосом, чтобы на нижней части ямы получилось расширение около 100 мм в каждую сторону.
3. Дно ямы засыпают песком толщиной 100 мм. Подушку смачивают водой, трамбуют. Сверху насыпают 100 мм слой щебня.
4. Из стальных прутов диаметром 10 мм связывают армирующую сетку. Укладывают ее приподнятую от щебня на высоту 50 мм, используя подложки из кусков кирпича.
5. Яму заливают бетонным раствором. Оставляют на застывание минимум 7 суток.

Когда бетон застынет, укладывают двойную гидроизоляцию. Основание покрывают горячим битумом, сверху раскатывают слой рубероида, потом опять слой битума и рубероида.

Последовательность возведения банной печи

После подготовки фундамента начинают выкладывать ряды. Замешанный раствор из глины располагают под рукой. Рядом ставят ведро с водой для смачивания кирпичей. Процедура помогает снизить поглощение влаги из раствора. Кирпич, особенно шамотный, окунают на пару секунд.

Первый ряд выкладывают сплошной, а на следующем начинают формировать окошко поддувала. Дверцу ставят, закрепив к кирпичам оцинкованной проволокой. Для избегания увеличения толщины швов под крепления вырезают канавки. Пошаговый порядок укладки дальнейших рядов показан на фото. Коричневым цветом показан красный, а желтым – шамотный кирпич.

Монтаж водогрейного бака и установка колосниковой решетки

Колосники, отделяющие поддувало от топки, укладывают на 4-ом ряду. Одновременно приступают к установке металлической водогрейной емкости. Колосники по уровню должны совпадать с кирпичом.

После установки бака со стороны дымового канала на задней стенке печи появляется зазор. Строительный материал стандартного размера не способен их закрыть. Глиной заполнять зазор нельзя. Пересохший от огня раствор рассыплется. Закладывают зазор сдвиганием двух кирпичей 5 ряда к поддувалу. Третий кирпич кладут не целым, а из двух больших кусков, максимально закрывающих зазор.

После устранения щелей установленный бак обматывают толстым асбестовым жгутом на участке соприкосновения с внутренней частью кирпичной стены.

Установка чугунной топочной дверцы и кладка верхних рядов

Топочную чугунную дверцу устанавливают на 6 ряде. Принцип монтажа аналогичен поддувалу. Дверцу крепят к кирпичу оцинкованной проволокой. До восьмого ряда кирпич возле дверцы подгоняют вырезанием кусочков. Дальше кладка пойдет с цельных элементов. На 9 ярусе укладывают плиту. В дальнейшем здесь будет организована своими руками каменка для бани из булыжников.

Верхние ряды поднимают, пока будет обложен весь бак. Обычно их 26 или 27, что зависит от размера емкости. Над баком укладывают стальные пластины. В месте выхода дымохода предусматривают заслонку. Верхнюю площадку закладывают обычным красным кирпичом. Заканчивается строительство печи выводом дымохода через крышу на улицу.

Заключение

Кирпичная печь для бани после возведения должна выстояться минимум месяц. Если ее сразу растопить, сырая кирпичная кладка растрескается. Аналогично к отделочным работам приступают после высыхания раствора, если таковы предусмотрены проектом.

Отправить комментарий

Простейшие печи для бань

Возводя печи, независимо от особенностей их конструкции и размеров, мастер-печник использует, в подавляющем большинстве случае, одни и те же технологические приёмы.

До начала работы внимательно изучается вся имеющаяся по данной печи документация. Кладка, в последующем, ведётся в строгом соответствии с порядовками. Категорически запрещено по ходу кладки изменять количество и размеры дымооборотов (и в сторону их уменьшения, и в сторону увеличения).

К работе следует приступать только после того, как не останется не разобранных и непонятных нюансов в кладке. Все требующиеся инструменты и материалы следует заблаговременно приобрести, завести на рабочее место, рассортировать (если это необходимо) и разложить удобным для работы образом.

Рекомендации, размещённые на данной странице нашего сайта, могут использоваться при возведении бани любого типа. Так как конструкции котлов и печей имеют практически неограниченное количество вариантов, порядовки для банных печей, чаще всего, не прилагаются. Печи для бани должны решать триединую задачу:

• Обогревать банное помещение;
• Нагревать воду;
• Позволять получать пар.

Топку принято размещать в предбаннике, что гораздо удобнее с практической точки зрения, или непосредственно в бане. Стенки печи следует выкладывать из кирпича хорошо обожжённого. Обычно выбирают толщину стенок в один кирпич, реже – в ½ кирпича. Их рекомендованная толщина для всех типов банных печей обычно указывается в диапазоне 130 – 250 миллиметров.

Отдельные типы печей кладут из бутового камня. Обратите внимание на то, что кладочные швы должны иметь минимально возможную толщину. Независимо от того, какие геометрические размеры имеет ваша банная печь, на высоте порядка 1800 – 2000 миллиметров от топливника (или в трубе) необходимо установить задвижку.

Важно помнить, что верхняя дверка камеры будет использоваться не только для того, чтобы смачивать камни водой, но и для того, чтобы получать тепло. Каменка для такой печи является необходимым элементом конструкции, так как именно она предназначена для образования пара в парилке.

Обычно камни для обустройства каменки подбираются с таким расчётом, чтобы их масса колебалась в диапазоне 1 – 1,5 килограмма. Наиболее часто для этих целей используют голыши, гранит или бут. А такие камни, как мрамор, известняк или кремень применять не стоит. Два первых в ходе нагревания превращаются в так называемую известь-кипелку (негашёную), а попадающая на них вода – в известковое тесто. Кремень при нагревании начинает лопаться на куски, разлетаясь при этом в разные стороны.

Для того чтобы ваша каменка аккумулировала больше тепла и прогревалась быстрее рекомендуем добавить в неё, кроме камней, чугунные чушки, из расчёта 80/20 от общей массы.

Если вы планируете, изготовление закрытой парильни, то лучше всего для неё подходят герметичные дверцы двух стандартных типоразмеров: 220*160 и 260*160.

размеры баков или котлов для нагревания воды рассчитывают предварительно по следующей пропорции: на каждого человека 6 – 7 литров воды, нагретой до температуры 50 градусов. Чем горячее нагревается вода, тем сильнее сокращается её фактический расход. Баки в печи крепят так: опирают бортами на размещённые внутри топки опорные столбики или на стенки кладки, а для страховки при помощи проволоки или троса фиксируют к потолочной балке.

Трубки кранов обычно приваривают к ёмкости (котёл, бак), причём как можно ближе к его дну. Их обязательно необходимо защитить от прогорания (изолировать асбестом или защитить специальной кирпичной кладкой). Банная печь с котлом и установленным в нём краном применяется исключительно в целях нагревания воды и обогрева банного помещения. Для парилки печь не используется.

По своей сути банная печь представляет собой каменку с котлом и очень похожа на плиту кухонную. Самым существенным её отличием является труба, имеющая большее проходное сечение. И камера, заполненная камнями. Камни укладывают на чугунные колосники. На расстоянии 1500 миллиметров от пола, в нижней части печи, друг над другом устанавливают две дверки. После топки, которая обеспечивает подачу тепла вниз (к полу), нижняя дверка открывается. А через верхнюю поливаются горячие камни с целью получения пара. Конструкции практически всех банных печей достаточно просты и, как правило, не имеют поддувала.

Тепло поступает довольно слабо, так как камни размещены сравнительно высоко. Печи каменки в их улучшенных вариантах имеют в нижней части топки у стенки топливной камеры несколько отверстий для прохода горячих газов.

Чтобы направить газы в нужном направлении, между стеной камеры и топкой выкладывается специальная стенка в ½ кирпича на расстоянии 100 – 200 миллиметров от стенки. Точно такое же расстояние должно остаться между последним рядом стенки и верхом топливника. Подобное конструктивное решение позволяет добиться максимального прогрева именно тех камней. Которые находятся в нижней части каменки.

Печь-каменка, имеющая поддувало, выполняется со стенкой, которая направляет горячие газы в нижнюю часть камеры. Располагается данная стенка непосредственно в топливнике. Поэтому для того, чтобы единовременно заложить потребное количество топлива, высота топочной камеры (считая от донной части котла) должна быть не менее 500 миллиметров.

Весьма оригинальную печь-каменку можно сделать из обычной металлической бочки. Сделайте в ней топливник с поддувалом и вставьте конический бак для воды, изготовленный из оцинкованной стали. Его верхний диаметр должен позволять баку устанавливаться на верхнюю горловину бочки и держаться за неё своими бортами. Края вашего бака могут выступать над поверхностью бочки на 50 -100 миллиметров. А от его дна до поддувальной решётки следует оставить 250 – 300 миллиметров. Примерно в его средней части (исходя из высоты бака) в боковой стенке бочки делается отверстие для установки трубы (от 100 миллиметров в диаметре). Простейшая печь для нагрева воды готова.

Если вы возьмёте вторую бочку и снизу сбоку, либо со стороны днища присоедините трубу к ней, а потом изготовите дверку, для которой сначала следует прорезать отверстие вверху сбоку, затем на верхний торец закрепите патрубок и заполните всю ёмкость камнями, то получите печь-каменку. Устанавливать её следует не менее чем в 500 миллиметрах от стены бани. Бочки прекрасно заменяются листовой сталью. В этом случае подобная печь может иметь любую требуемую вам форму и размеры. Этот принцип можно использовать при выкладывании печи из кирпича.

Единственным условием. Которое требуется соблюдать неукоснительно, при изготовлении печи любой конструкции является следующее: между стенками печи и котлом должно обязательно оставаться свободное пространство от 50 миллиметров, которое предназначено для сокращения нагревания котла. Так как обеспечивает доступ горячих газов к его стенкам со всех сторон.

Кирпичная банная печь с открытой каменкой( порядовая схема-чертеж) – КЛАДКА ПЕЧЕЙ

Выбирая печь каменку для своей бани в первую очередь необходимо определиться с тем что мы хотим получить и что готовы потратить. Самый простой, дешевый и долговечный вариант это печь  сваренная из металла с чугунными болванками в каменке, перечислять все достоинства такой печи бесмыслено они все на лицо-совковая баня аля “пришел шахтер с забоя надо помыться” в такой бане не нужно не отделки вагонкой не отполированых полок и кафельного пола, более таво там и света лучше оставить поминимуму 1 лампочку на 40 ват ито в углу чтоб полотенцу видно было куда повесил. Совсем другой вариант если ваша баня имеет хорошую отделку, освещение и ходите вы в нее не помыться а отдохнуть душой и телом. В этом случае оптимальным вариантом будет красиво сложенная кирпичная банная печь. Такая печь будет иметь высокую теплоемкость, сухой пар, внешний вид радующий глаз своей натуральностью изяществом линий и пропорций. Пар этой пеи не будет отдавать ржавчиной и иметь температуру близкую к 90 градуссам.

Кроме таво для кладки этой печи необходимо минимум инструментов и навыков. Все что от вас требуеться это аккуратность в работе соблюдение порядового чертежа нарисованого нижеи минимум кирпича с печной фурнитурой и общие знания о кладке печей которые вы лехко найдете на

нашем сайте.

кирпичная печь с открытой каменкой и котлом для воды

банная печь

Эта печь каменка относиться к разряду топи-мойся имеет размеры 3х3 кирпича или 77х77 см, необходимое количество кирпича 290 штук, имеет металический котел для воды и открытую нишу каменку для камней обьемом до 120 кг. Прежде чем приступить к кладке печи обязательным условием идет установка отдельного фундамента и гидроизоляцию кирпичного массива от пола который в умывальном отделении будет постянно сырым. Для изоляции вполне подойдет просой рубереойд в несколько слоев на 2-4 ряду кладки, опять же не забываем что глинянный раствор лехко вымыветься водой и для защиты массива печи в местах где нагрев кирпича непревышает 100 градуссов кладку ведем цементно-песчаным раствором, в первую очередь это относиться к первым 4 рядам кладки. Следующим шагом необходимо зделать противопожарную разделку между печью и срубом бани,  я рекомендую выложить ее из керамического кирпича на ребро на цементном растворе с отступом от печи и древесины по 5-7 см.

osnovaremonta.ru

Кладку печи ведем согласно чертежу при необходимости меняем размеры относительно имеющейся фурнитуры и площади, при этом соблюдая общий принцип работы дымого канала.

osnovaremonta.ru

Прочистную топочную и зольную дверцу устанавливаем как показано на фото для закрепления используем оцинкованную проволку.

osnovaremonta.ru

Кирпич перекрывающий дверцы подпиливаем как на рисунке, либо срезаем болгаркой, создавая перекрытие в “V замок”.

osnovaremonta.ru

Строго выдерживаем диагональ горизонт и вертикаль на каждом ряду, толшину шва не превышаем в 5-7мм, неровный кирпич стачиваем друг об друга добиваясь ровных соприкасающихся граней.

osnovaremonta.ru

При нагревании печи расширение печной чугунной фурнитуры и котла будет сильне чем керамического кирпича для защиты от разрушения и прогорания обкладываем асбестовым листом или шнуром места соприкосновения металла с кирпичем.

osnovaremonta.ru

Котел для воды желательно делать из нержавеющей стали, кран для воды купить шаровый.



osnovaremonta.ru

Для увелечения КПД печи первую здвижку( неосновная) устанавлеваем в вертикальном положении.

osnovaremonta.ru

В качестве основания под нишу каменки можно использовать стальной лист от 3мм и выше либо как на фото выше чугунную плиту без конфорок. В дальнейшем на нее будут выложены камни диаметром 5-8 см и общей массой 50-120 кг.

osnovaremonta.ru

На фото представлен крайний ряд , при необходимости увеличить обьем ниши каменки повторяем ряд на 1-3 ряда, далее ведем кладку печной трубы.

Если вам нужна печь с топкой в предбанике ознакомтесь со статьями: каменка порфирьева и простая кирпичная печь для большой бани.

Если впроцессе чтения статьи возникли вопросы, предложения отписывайтесь в коментариях ниже, постараемся ответить на все ваши вопросы.

каменка своими руками, проект кирпичной банной печки, схема порядовки, кладка, как класть, фото и видео

Содержание:

Несмотря на высокие характеристики металлических печей для бани, опытные печники все же отдают предпочтение кирпичным постройкам. Все дело в особой атмосфере, которая свойственна только печкам, сделанным из кирпича – здесь и мягкое тепло, и горячий, но достаточно приятный пар, и обширный спектр иных достоинств.

Помимо всего прочего, обязательно стоит отметить и очень хорошие визуальные качества такого оборудования. В данной статье речь пойдет о том, как делать кирпичные печи для бани своими руками.

Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

1. Печь «по-черному». Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.
2. Печь «по-серому». Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
3. Печь «по-белому». Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание. Нужно понимать, как укладывать камни в банную печь, чтобы создать оптимальные условия.
4. Печь с плитой. Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения. Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

Выбирать тип печи для бани всегда приходится в индивидуальном порядке. Чтобы разобраться в вопросе, стоит прочитать пару статей о том, как выбрать печь для бани, посмотреть фото различных конструкций, и только тогда делать выводы.

Выбор кирпича для печи в бане

Обустраивая печь для бани из кирпича своими руками, нередко приходится сталкиваться с нехваткой бюджета, и в таком случае банная печь изготавливается из обычного кирпича. Именно это становится причиной различных проблем.

Дело в том, что стандартный кирпич имеет размеры 25х12х65 мм, а обычные кирпичи от стандарта зачастую отличаются. В результате швы кладки могут не совпадать на целый сантиметр. При постройке дома такие допуски могут присутствовать, но при укладке печи в бане их быть не должно.

Чтобы избежать подобной проблемы, можно немного уменьшить длину среднего кирпича, который укладывается на стороне квадрата. Из-за этого габариты стандартной печи уменьшатся до 74х74 см, зато ширина швов будет составлять не более 5 мм.

Порядовка печи из кирпича

Проекты кирпичных печей для бани могут быть самыми разнообразными, и подбор хорошей схемы – дело индивидуальное. Вот что можно сказать определенно, так это то, что обустроить печку своими руками можно даже без особого опыта, если на протяжении всей работы точно следовать выбранной порядовке.

Типовая схема печи для бани из кирпича включает в себя следующие шаги:

• Обустройство основания;
• Создание песчано-глиняной смеси;
• Начало укладки;
• Монтаж бака для воды;
• Установка колосниковой решетки;
• Укладка пятого ряда;
• Фиксация топочной дверцы;
• Укладка верхних рядов.

При выполнении каждого этапа обязательно возникнут свои нюансы, поэтому стоит обратить больше внимания на все детали перед тем, как класть печь в бане.

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Точность укладки достигается при помощи заранее вывешенного отвеса. Главное – повесить его так, чтобы его острая часть находилась над первым рядом. Отвес в таком положении останется до тех пор, пока кладка банной печи из кирпича не будет завершена.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

• Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
• Если толщина налипшего слоя превышает 3 мм, добавляется песок;
• Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Замешивать раствор нужно небольшими порциями – он очень быстро застывает и теряет свои качества. К тому же, печка для бани из кирпича своими руками укладывается неспешно, и это еще один довод в пользу смешивания раствора по мере необходимости.

Начало укладки печи

Подготовив материалы для раствора и необходимые инструменты, можно приступить к работе. Касательно инструментов – потребуется тщательно прописанная порядовка, плоскогубцы, угольник, веник с совком и наждачный круг для обработки кирпичей.

Первый ряд кладки должен иметь дверцу для прочистки, крепление которой должно находиться под кирпичами. О материале для крепления дверцы редко кто-то говорит, считая этот пункт очевидным. В итоге предпочтение отдается оцинкованной проволоке диаметром 3 мм – это самый надежный и практичный вариант.

Чтобы проволока не мешала в дальнейшей работе, в кирпичах для нее прорезаются небольшие канавки. Это же правило касается и дверцы для прочистки, ведь ее высота немного превышает толщину кирпича, поэтому его придется подрезать так, чтобы вся конструкция могла встать на свое место. Все оставшиеся щели в дальнейшем заполняются раствором.

Монтаж бака и установка колосниковой решетки

Завершив предыдущие шаги, можно заняться установкой бака, если он вообще необходим. Ничего особенного в этом процессе нет, а единственный нюанс заключается в том, что бак можно приобрести в готовом виде или сварить самостоятельно. На последний вариант, разумеется, уйдет больше времени.

Что касается установки решетки, то ничего неожиданного здесь тоже не происходит. Из проблем можно отметить нехватку высоты двух установленных в поддувале кирпичей, которые находятся немного ниже верха четвертого ряда порядовки. Для компенсации потребуется из новых кирпичей вырезать две пластинки так, чтобы они четко легли вместе с раствором и решеткой на одном уровне с выложенным рядом.

Также важно, чтобы решетка немного не доставала до стенок топки, иначе при ее нагреве произойдет температурное расширение, и кирпичная печь каменка для бани будет деформироваться. Для предотвращения такого явления требуется подгонка кирпичной кладки.

Укладка пятого ряда

Если печь из кирпича для бани должна быть с баком, то на данном этапе возникнет небольшое затруднение. Два кирпича, расположенные у дымового канала возле задней стенки, могут из-за нестандартных размеров иметь между собой серьезные зазоры. Решить проблему, замазав отверстия глиной, не выйдет – она через некоторое время отпадет.

Впрочем, решение есть – оба кирпича сдвигаются на 3 см к поддувалу так, чтобы зазор между ними был минимальным. Третий же кирпич нужно заменить двумя кусками так, чтобы щели между ними предельно уменьшились. В итоге, сдвинув крайний левый брусок на 1,5 см вперед, можно полностью устранить все лишние щели.

После подгонки печная дверца и бак для воды обматываются двумя слоями асбестового шнура в местах соединения с кирпичной кладкой для предотвращения случайных повреждений.

Установка топочной дверцы и кладка верхних рядов

Дверца топки крепится обычной оцинкованной проволокой, с той лишь разницей, что для одного отверстия потребуется три куска материала. Заделка и подгонка кирпича выполняется точно так же, как и в случае с установкой прочистных дверец.

При продолжении укладки уже на шестом ряду снова будет мешать старая проблема – обычные кирпичи редко соответствуют стандартам, которые учитываются при проектировании банных печей. Из-за этих, казалось бы, незаметных дефектов при укладке возникают серьезные проблемы.

Чтобы избежать их, приходится резать кирпичи на отдельные кусочки и подгонять их должным образом – только это позволит ликвидировать все ненужные в кладке отверстия.

По крайней мере, при укладке восьмого ряда подгонять отдельные кирпичи не придется. Завершив кладку на девятом ряду, можно заняться установкой плиты, края которой должны заходить на кирпичи хотя бы на пару сантиметров. Остается лишь установить дымоход, но этот процесс требует подробного описания, поэтому стоит прочитать соответствующую статью.

Заключение

Перед тем, как заняться укладкой печки в бане, нужно изучить различные порядовки банных печей из кирпича и выбрать самую подходящую. Следуя при работе выбранной порядовке и соблюдая все тонкости, можно создать эффективную печь, которая обеспечит уют и комфорт в парной.

Кирпичная печь для бани или 10 причин дышать в парной

Только печь для бани из кирпича имеет право на существование. Сегодня широкое распространение получили железные каменки, которые вредны для здоровья и не имеют никакого отношения к настоящей русской бане. Если печка не из кирпича, это не банная печь. Попробуем сравнить.

Кирпичная печь для бани это монолитная, закрытая конструкция – корпус, топка, чугунно-каменный заряд для легкого пара. Железная печка – просто ведро «с камушками», сущее недоразумение.

Большая масса каменной печи запасает много тепла. Железка не обладает никакой массой, теплоемкость незначительная.

Легкий и сухой пар Вы получите только через печь для бани из кирпича, т.к. закрытая конструкция позволяет накалить заряд до нужной температуры. Ну а железка только и может шипеть, камни «холодные», пар влажный и тяжелый.

Банная печь производства компании «Печная классика» — единственная кирпичная печь для бани, которая гарантирует чистый воздух. Встроенная в печь вентиляция плавно и постоянно обновляет воздух в парной. Защищено патентом.

Каменная печь греет глубоким инфракрасным теплом, циркуляция воздуха в парной исключена. А поверхность ведра «с камушками» накаляется так, что конвекция воздуха как от сковородки, в парной гуляет обжигающий кожу горячий сквозняк.

Поскольку горячего сквозняка кирпичная печь для бани не дает, тело прогревается гармонично, равномерно. Железные печки дают перепад температур от пола до потолка доходит до 50 градусов. Это аналог горячего цеха вредного производства.

Исследования микроклимата русской бани показали, что именно сочетание легкого пара, мягкого жара и отсутствие циркуляции в парной воздуха обеспечивают восхитительные ощущения от парения, недостижимые для металлического «чуда».

Кирпичная печь для бани безопасна, сначала мы топим ее и только затем паримся. А железную печку нужно топить постоянно, она постоянно под напряжением или с горящими дровами. А в парной – люди, которых либо током ударит, либо угарным газом отравит, множество примеров.

Теперь Вы знаете правду и не попадетесь на удочку оборотистых торговцев. Выбирая каменную банную печь, Вы принимаете правильное решение.

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

• Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
• Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
• Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
• Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
• Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
• После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
• При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
• Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды



Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800^оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Банная печь из кирпича своими руками

Несмотря на растущую популярность готовых металлических конструкций, традиционная русская баня неизменно ассоциируется с кирпичной моделью печи. Умельцам, предпочитающим самостоятельно заниматься благоустройством собственности, полезно ознакомиться с порядком возведения банной печи из кирпича. Информация о требуемых материалах, нюансах процесса и подробное описание последовательности работ поможет обустроить комфортное место для релаксации.

Материалы и инструменты

Приобретение качественного материала – первый шаг на пути к возведению долговечной кирпичной конструкции для бани. Первостепенного внимания заслуживает кирпич: для обустройства печи каменки и дымохода применяется красный огнеупорный вид, выдерживающий нагрев до 850^оС, кладка топки осуществляется шамотным кирпичом, сохраняющим свои свойства при температуре выше 1500^оС. Для закладки фундамента потребуется крупнозернистый песок и глина, в качестве гидроизоляционного материала между основанием и банной печью применяется рубероид.

Дополнительные материалы для обустройства банной печи:

• печное литье;
• стальные уголок и лента;
• емкость для нагрева жидкости;
• асбестовый шнур;
• оцинкованная проволока.

Перечисленные материалы позволят возвести простейшую модель банной печи из кирпича, более сложные конструкции потребуют дополнительных деталей. Чтобы не прерывать процесс для поиска требуемых инструментов, позаботьтесь об их наличии заранее. Помимо электродрели и болгарки, потребуется емкость для раствора, уровень, рулетка, отвес и деревянная киянка.

Варианты проектов

Существует множество схем кладки, если вы не относите себя к профессионалам, выбрать для возведения собственными силами лучше несложный вариант. Эффективность банной печи не пострадает, а шанс успешного результата работы будет гораздо выше.

Помимо традиционных способов кладки, предлагаем вашему вниманию порядовку колпаковых банных печей Кузнецова, занимающих значительно меньше места в отличие от стандартных конструкций.

Полезные рекомендации

Каждому начинающему печнику полезно ознакомиться с тонкостями процесса оборудования печи из кирпича, иначе ошибки, допущенные в ходе кладки, могут стать фатальными в период эксплуатации банной конструкции. Итак, на что следует обратить внимание:

• Глина, изъятая в процессе рытья котлована под фундамент, пригодится для растворной смеси при кладке печи.
•  Глина и песок для кладки банной печи смешиваются в соотношении 2:1 или 3:1. Определить правильную густоту раствора для соединения кирпича поможет следующий метод: опустив в него деревянную палку, замерьте оставшийся слой глины. Оптимальной считается толщина 2 мм, если показатель больше – требуется добавить песок, более тонкий слой свидетельствует о необходимости внести глину.
• Монтаж печного литья в кирпичные ряды предусматривает формирование между ними полу сантиметрового зазора. Это препятствует разрушению кладки банной печи из кирпича в результате расширения металла от накаливания.
• Нестандартные размеры кирпича приводят к его выступам или нехватке при окончании кладки ряда. Исправить ситуацию поможет отпиливание выступающих частей кирпича болгаркой или формирование в случае нехватки утолщенных промежуточных швов.
• Если размер колосника не соответствует подготовленному в банной печи отверстию в топке, обращаются к болгарке, оснащенной кругом по металлу.
• Обязательно предусмотрите очистные колодцы на поворотах внутренних каналов дымохода, эти участки наиболее подвержены скоплению сажи.
• Исключите соприкосновение печного литья с кирпичами. Эти места банной печи нуждаются в дополнительной защите, которая организовывается путем наматывания асбестового шнура на металлические детали.
• Расположенным рядом с банной печью деревянным элементам требуется защита антисептическими растворами, которые защищают материал от самовозгорания в результате нагрева от кирпичей и препятствуют процессам гниения.

Важно! Кладка печи из кирпича ведется с обязательным использованием строительного уровня строго по отвесу.

Последовательность работ

Банная печь, выполненная из кирпича, ввиду своей массивности нуждается в предварительном оборудовании фундамента. Заложив основу, переходят непосредственно к кладке, завершается процесс обустройством дымохода.

Фундамент

Котлован для фундамента под банную печь из кирпича роется на глубину, превышающую уровень промерзания грунта. В зависимости от региона этот показатель составляет 0,7-1,2 м. Ширина ямы на самом дне немного превышает основную выемку. Это не допускает нарушение целостности общей конструкции при движении грунта. Процедура возведения фундамента для банной печи включает следующие шаги:

• Дно котлована обустраивается песчаной подушкой высотой 15 см, которая впоследствии заливается водой.
• После полной пропитки укладывается камень или битый кирпич, слой формируется толщиной 20 см.
• По завершении усадки песчаной подушки формируется прослойка из щебня.
• Сверху устанавливается опалубка и монтируется армированный каркас.
• Раствор бетона заливается до уровня, не достигающего 15 см от поверхности пола.
• Следующий этап – демонтаж опалубки. Освободившееся место заполняют мелким гравием или крупным песком.

Завершает процесс укладка на бетон двух слоев рубероида, выполняющего функцию гидроизоляционного материала между фундаментом и печью из кирпича. Предотвращение попадания влаги на кирпич препятствует преждевременному разрушению материала. После полного высыхания фундамента переходят к основной банной конструкции из кирпича.

Кладка печи

После проверки горизонтального уровня фундамента, можно переходить к возведению стенок банной печи. Сначала на полу формируется своеобразный защитный экран из кирпича, создающий барьер от возгорания. Для этого понадобится песочно-бетонный раствор и нарезной кирпич. Для основной кладки применяют песчано-глиняную смесь.

Совет! Облегчить использование сухой глины поможет ее предварительное замачивание на несколько дней в специальной емкости. Песок для раствора очищают от мусора и просеивают.

Наводить рекомендуется небольшой объем раствора в примерном соотношении песка и глины 2:1. При формировании первого ряда банной печи кирпич, помещенный на гидроизолирующий материал, предварительно смачивается водой. Заканчивают первый ряд обязательной проверкой углов и соответствием выбранной порядовке. Она учитывается при любом выбранном проекте банной печи из кирпича. Швы между рядами формируются толщиной 3-5 мм. Следующий слой кирпичей укладывается на стык двух нижних, это правило соблюдается на протяжении всей кладки.

Обычно при формировании из кирпичей третьего ряда банной печи происходит монтаж дверцы поддувала. Для ее укрепления используют полоски стального листа или оцинкованную проволоку. Специалисты отдают предпочтение стальным полоскам ввиду облегченного процесса крепления, в случае отсутствия полосок выбранная проволока должна соответствовать нормативной толщине. Для ее фиксации в кирпичах необходимо подготовить небольшие углубления.

Перед началом формирования четвертого ряда очередной раз проверяют уровень стен по горизонтали и вертикали, а также установленные 90^о для углов банной печи. В этом ряду оборудуется колодец для золы и колосник. Для монтажа решетки в кирпичах выдалбливаются углубления, чтобы сформированные зазоры позволяли расширяться колоснику в результате теплового воздействия. Эти промежутки составляют примерно по 1 см в каждую сторону. Задняя стенка под колосником округляются с помощью битого кирпича для уменьшения сопротивления при движении воздушных потоков в топочный отсек.

После 6-го ряда осуществляют монтаж дверцы для поддувала, 7-ой ряд заканчивается фиксацией колосниковой решетки и топочной дверцы. Устанавливается она аналогично дверце поддувала. Как правило, для банных печей применяются чугунные дверцы, отличающиеся прочностью и высокими огнеупорными свойствами. На 8-ом ряду формируется перегородка, служащая началом дымохода. Подобная кладка из кирпича продолжается до четырнадцатого ряда, на котором оборудуются швеллеры. Следующий ряд банной печи выкладывается половинчатыми кирпичами, лежащими под углом относительно друг друга. Это служит основанием для формирования разделительной плоскости. Кладка последующих трех рядов проводится аналогично первым трем уровням: каждый кирпич ложится на стык предыдущего слоя.

Дверца для выхода пара оборудуется на 19-ом ряду банной печи, после чего монтируют металлические тонкие полоски, служащие для скрепления 20-го и 21-го ряда. На 21-ом ряду закрывается рамка парной дверцы и устанавливается емкость для воды, если таковая предусмотрена проектом.

Дымоход

Двадцать третий ряд служит для оснащения банной печи трубой, длина которой варьируется в зависимости от общей высоты помещения. Труба выбирается пропорционально размерам самой банной печи: чем мощнее основная конструкция, тем больше дымоход, и наоборот.

Важно! Минимальная толщина дымоходных стенок и банной печи – полкирпича, такой же размер сечения дымовых проходов.

Возвышение печной трубы над крышей составляет не менее полуметра. Для ее кладки применяется известковый или цементный раствор, так как песчано-глиняная смесь вымоется в результате осадков или воздействия конденсата.

Улучшит внешний вид готовой банной печи поможет ее оштукатуривание. В раствор желательно добавить асбест или гипс. Перед намеченной процедурой печь из кирпича очищают от излишков раствора, немного углубляют швы и шпатлюют.

Придерживаясь установленных размеров топки, габаритов каменки и сечения дымохода, вы обеспечите безопасную эксплуатацию банной печи, и конструкция из кирпича будет длительное время создавать комфортные условия при посещении парилки.

Строительство каменного каменного утеплителя из кирпича — Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами им приходилось использовать солому, щетку или навоз, чтобы согреться. Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался наружным воздухом, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась по дымоходу. По мере того, как тепло проникает в кирпичи, газы охлаждают и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со стройки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую, которую они сделали. — без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В студенческие годы я смешивал и носил сырье для укладки кирпича, поэтому знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вам нужно быть немного ненормальным, чтобы попытаться построить свою собственную печь.Как выяснилось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны тратить непомерно большие суммы денег на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет дело до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он посоветовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не проходили в гостиной, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпичей

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самая заметная вещь в доме. наша гостиная-столовая.Мой сын Джефф — перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я сам замесил большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он никогда не клал ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали мягким садовым кирпичом (дешевле и легче резать). Топка и дымоходы, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который и так почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Сжигание в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда раскаленных углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду температура в помещении за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута места, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

После разжигания горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там небольшую часть летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, потому что пожар только начинается и еще до того, как он набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.

Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. В первую очередь это связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет — а мы, конечно же, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы подождете, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего в ней нет — счет за топливо в конце месяца.

---

Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и красивее, потому что его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.

---

Первоначально опубликовано: октябрь / ноябрь 1997 г.

Сауны Christensen — Печь Blueberry

Печь Blueberry

Мы строим собственные печи не для экономии денег, а для того, чтобы предоставить вам лучшую печь.вы видите, что все остальные печи предназначены для отправки. Каждый лишний фунт — это прибыль из окна. Дополнительные 50 фунтов мало что значат для сауны на 4000 фунтов.

Отдельно не продается. чтобы гарантировать правильную установку и безопасность.

Примечание

: вам понадобится около семи галлонов камней для сауны, которые не входят в комплект.

Обратите внимание на тяжелую конструкцию и круглую топку.

Это руководство по безопасному использованию нашей печи Blueberry для кормления на открытом воздухе. Наши печи безопасны при правильном использовании.Никогда не оставляйте огонь без присмотра и не используйте обычные дрова, так как более крупные поленья будут гореть еще долго после того, как вам понадобится тепло, и могут вызвать перегрев после того, как вы закончите пользоваться сауной.

Конечно, вы хотите, чтобы они были горячими, и вы хотите, чтобы сауна стала горячей достаточно быстро. Чтобы быстро развести огонь, лучше всего подожгите небольшие сухие дрова на бумаге. Воздух — важный элемент и лучший способ контролировать интенсивность огня.

Разместите растопку над измельченной газетой, оставив достаточно места для смешивания воздуха с топливом.Подача воздуха осуществляется только через открытую дверь или через регулятор тяги в двери. Заслонка в трубе печи отсутствует по уважительной причине — демпфер в выходной трубе печи будет поддерживать тепло в питающую горловину. Это область, которая проходит через стену, и я хочу, чтобы сюда входил прохладный воздух, чтобы уменьшить случайное возгорание стены. Никогда не устанавливайте заслонку в дымоход.

При быстром разжигании костра лучше всего подойдет приоткрытая дверь. Это нормально, только если вы здесь. Пожалуйста, если вы уйдете, закройте и защелкните дверь, используя регулятор тяги в центре двери.Этот регулятор тяги можно использовать в широко открытом положении для разведения огня, но после того, как сауна станет достаточно горячей на ваш вкус, сдвиньте ее до почти закрытой. Если держать его открытым примерно на 1/4 дюйма, огонь будет гореть с постоянной скоростью. Когда в сауне прогреется хорошая температура, добавление дров и почти закрытый регулятор тяги — это все, что вам нужно для разведения огня. Если вам нужна горячая сауна в течение более длительного периода, позже можно добавить больше дров.

Слишком большой огонь действительно охладит вашу горячую комнату, так как самая горячая часть пламени находится ближе к вершине.Если из дымохода выходит огонь, в сауне больше не будет тепла, и вы будете всасывать прохладный воздух, чтобы накормить большое пламя.

У печи Blueberry есть круглая топка, сделанная из стали толщиной 1/4 дюйма. Когда сталь нагревается, она расширяется и охлаждается, она сжимается, без деформации, как у плоской печи. Круглая топка — единственная конструкция, которая не пытается разорвать на части.

Еще одно преимущество круглой топки — скальные опоры над самой горячей частью печи, тепло впитывается в них и не так сильно уходит наружу, а также снижает тепло к стенам.

Некоторым плитам с плоской стенкой требуется внутренняя кладка из огнеупорного кирпича для защиты металла. Тогда тепло остается и уходит в дымоход.

Поскольку мы очень верим в это, мы больше не будем использовать печь другой марки.

Это способ загрузки камней.

Добавление камней увеличивает вашу способность накапливать тепло.

Сложите их как можно больше.

Мое путешествие в сауну. Мое знакомство с сауной | Джефф Пизик

Я заказал сауну с внешними размерами 8х8 футов и семью футами 2х4 дюйма.Я также заказал его с полами из обработанной фанеры для устойчивости к гниению.

Первым делом нужно было повесить дверь внутреннего дворика. Для этого потребовалась помощь тестя «Папа Джон», профессионального плотника. Мы были уже в конце ноября, и пошел снег. Мне нужно было запереться до того, как действительно начнется плохая погода. Я был в восторге, когда Джон вытащил из кузова своего грузовика несколько шарниров из нержавеющей стали с шарикоподшипниками! После того, как мы повесили дверь, я обрезал ее и покрасил, чтобы она соответствовала углам, потолку и облицовке сарая (и дома).Вскоре я сделал проводку, которая включала внешний свет, внешнюю розетку и внутреннее освещение с диммером.

Изначально я планировал использовать старую плиту Nippa, которую купил недорого на Craigslist. Однако мне очень хотелось печь Куума. Я позвонил Дэрилу Лампе и спросил, есть ли у него в наличии печи. Он засмеялся и сказал, что придется ждать три-четыре месяца. Я поблагодарил его и отправил электронное письмо, в котором говорилось, что если заказ по какой-либо причине будет отменен, я возьму плиту. Каково же было мое удивление, когда несколько дней спустя он ответил мне по электронной почте и сказал, что заказ клиента был отменен, и если я хотел бы печь, был доступен «средний».Я позвонил, сказал, что возьму, и спросил, можно ли поставить стеклянную дверцу на плиту. Дэрил сказал, что они подходят индивидуально, и обычно было невозможно переключить двери после того, как печь была закончена, но он посмотрит, подойдет ли дополнительная, которая у него есть. Он сказал: «Если ты не получишь от меня ответа, дверь не подходит. Если дверь подходит, я дам вам знать. На телефон пришло сообщение: «Стеклянная дверца подходит, поэтому у вас будет стеклянная дверца на печи для сауны». Хорошие новости!

Следующим по списку задач был монтаж стропильных шпал и каркаса потолка.После каркаса потолка была изоляция и блокировка для опор скамейки. Также в это время я решил построить отвод для опоры дымохода. Я решил вырезать в крыше отверстие для дымохода, установить опорную коробку для дымохода, оклад крыши, дымоход и на этом этапе проверить установку печи. Я использовал стальную опорную коробку, которую обрезал ножницами для листового металла, чтобы подогнать ее под наклонную крышу. Чтобы вырезать отверстие в крыше, нужно было подвесить отвес из центра того места, где дымоход будет проходить через крышу (удерживается винтом через крышу).Этот винт служил центром круга, нарисованного на черепице мелом на веревке, прикрепленной к винту. Круг пришлось преобразовать в эллипс из-за наклона крыши. Для этого потребовалось немного геометрии. Я использовал пилу, чтобы вырезать отверстие, и оно получилось почти идеальным. Все это было подробно описано в книге Гленна. При установке трубы с двойными стенками, после того, как пол был закончен, мне пришлось отрегулировать высоту печи, так как я планировал укладывать шиферную плитку на Durarock под печью.Я хотел, чтобы двустенная труба проходила через весь потолок и настил крыши, так как это казалось самым безопасным способом. Была установлена ​​потолочная изоляция, состоящая из 4-дюймового стекловолокна над стропильными стропами и 6-дюймовой теплоизоляции, прикрепленной скобами к потолочным опорам.

Пришло время установить пароизоляцию из фольги с пузырчатой ​​пленкой. Это было довольно весело и легко. Я использовал свой пневматический степлер и сделал горизонтальные ряды по периметру стен. Чтобы заклеить все швы, потребовалось много навороченной алюминиевой ленты.Я вырезал ножом окна и другие проемы. После установки пароизоляции галогенового рабочего освещения хватило, чтобы поддерживать температуру в комнате около 50 градусов, когда на улице было ниже нуля.

Я выделил участок, который будет выложен плиткой для печи. У меня была дополнительная сланцевая плитка из проекта кухни, который мы сделали несколькими годами ранее, и я решил, что использую часть этой плитки, оставшуюся под плитой. Я решил использовать уложенные в сухом виде сланцевые каменные панели для стен за печью.Я прикрутил ¼ ”дюрарок к обработанной фанере под плитой в качестве основы для напольной плитки и ½” дюрарок к стойкам позади печи в качестве основания для укладываемого в сухую кладку камня. При нанесении раствора примерно на четверть дюйма камень и основа будут иметь толщину более дюйма и по существу будут негорючими поверхностями. Таким образом, я решил, что расстояние в 10 дюймов от задней части печи до стены было более чем достаточным, и решил не использовать двойную стенку из дюрарока с воздушным зазором позади печи, как это иногда бывает.Durarock было довольно легко забить, разрезать и довольно легко прикрутить с помощью шурупов для гипсокартона.

Я никогда раньше не работал с плиткой и купил дешевую (65 долларов) пилу для плитки в магазине товаров для дома, который «сэкономит большие деньги». Я был удивлен тем, насколько легко он разрезал напольную плитку и относительно толстый камень для сухой укладки толщиной от 1/2 до 1 дюйма. Я установил слив в полу под тем местом, где будет стекать вода из печи. Это включало вырезание отверстия с помощью пилы в дюрароке и черновом полу.Мне пришлось аккуратно разрезать сланцевую плитку, чтобы она соответствовала отверстию, а затем прикрутил фильтр из нержавеющей стали к верхней части плитки, который позже был залит на место. Получилось здорово и в нужном месте. Я смешал жидкий раствор, используя ведро на пять галлонов, воду и электрическую дрель с лопастью для перемешивания. Плитка и камень пошли довольно хорошо, к тому же я изначально был немного беспорядочным, пока я не привык более тщательно «снимать пленку» с дюрарока и «смазывать назад маслом» каждую плиточную / каменную панель.Я использовал пропановый обогреватель, чтобы поддерживать достаточно высокую температуру, чтобы раствор затвердел. Я оставил окончательную затирку до тех пор, пока не будет закончен кедр.

За это время я еще работал над гребнем кедра. Я купил свой кедр на местном складе пиломатериалов. Это был «избранный» сорт, и по цене почти такой же, как и в больших коробочных магазинах. Однако мне не пришлось часами разбирать детали. Он был доставлен к моей двери и в основном прямой, с очень небольшим количеством трещин, поврежденных узлов или непригодных для использования деталей.Посадить кедр было действительно приятно. Наконец-то мне показалось, что я строю сауну! Я начал снизу, продвигаясь вверх, и использовал все детали одинарной длины, учитывая, что максимальная внутренняя длина составляла всего около 87 дюймов. С помощью лобзика сделал вырезы под окна, опору дымохода и зону выключателя света.

Верхнюю и торцевую доски пришлось «распилить» до нужного размера с помощью настольной пилы. Я вставляю шпунт и паз вокруг камня, вырезая отдельные маленькие кусочки, чтобы они соответствовали дверной и оконной стене.Я сделал гребень и паз гладкими. Я сделал обшивку окон и дверей шероховатой стороной наружу для небольшого контраста.

Как сделать тепловые экраны для дровяных печей

Достаточные зазоры — одно из двух наиболее важных элементов безопасности при установке любой дровяной печи. (Другой — подходящие материалы.) Правильно установленная и обслуживаемая дровяная печь может быть одним из самых безопасных приборов в вашем доме. Но изменение разрешений может создать очень опасную ситуацию.

Не верь изображениям

Глянцевая плитка и очаг Карлик 4кВт

Мы получаем много вопросов о фотографиях печей, которые кажутся гораздо более близкими, чем разрешено.»Как они могут это сделать?»

Иногда бывает сложно определить расстояние от плиты до стены по фотографии. Зазоры могут быть нормальными, но на фотографии они кажутся более близкими, чем есть на самом деле.

Люди действительно часто нарушают допуски и публикуют результаты в Интернете. То, что это кто-то сделал, не означает, что это безопасно.

В некоторых случаях печи устанавливаются таким образом, что их невозможно установить, а затем исправить позже. Например, в Tiny House Nation S5E15 у них не было времени установить дымоход перед съемкой эпизода, поэтому декораторы просто поставили плиту там, где, по их мнению, она выглядела лучше всего.На фотографиях в эпизоде ​​печь слишком близко к стене, но если вы присмотритесь, то увидите, что печь еще не подключили.

Пиролиз — Почему такие большие зазоры

Свободные зазоры важны, потому что дровяные печи во время работы очень сильно нагреваются. Горючие материалы, расположенные слишком близко к плите, могут нагреться до температуры самовоспламенения и загореться. Для разжигания огня не требуется искра, достаточно тепла, топлива и кислорода.

В большинстве случаев нарушение разрешений не вызывает немедленного возгорания.Поскольку материал многократно нагревается, он разрушается на молекулярном уровне, и его температура самовоспламенения начинает падать в процессе, называемом пиролизом. После нескольких месяцев или лет многократного нагрева поверхность, «у которой еще не было проблем», может самопроизвольно загореться.

В целях безопасности температура открытых горючих материалов вокруг печи никогда не должна превышать 117 градусов по Фаренгейту выше температуры окружающей среды, а температура в открытых областях (например, под очагом) не должна превышать температуру на 90 градусов по Фаренгейту.Если вы наблюдаете обесцвечивание потенциально горючих материалов вокруг плиты, это может быть признаком пиролиза. Но вы не всегда сможете это увидеть.

Что происходит, когда вы обманываете

Последствия пожара в сауне

Нарушение габаритов — особенно опасная проблема, потому что зачастую они не вызывают немедленного возгорания. Иногда пиролиз проявляется в обесцвечивании или обугливании поверхности горючих материалов, но иногда пиролиз может происходить внутри стены.Вы можете без проблем использовать дровяную печь в течение месяцев или лет, пока однажды ваша стена не загорится изнутри без предупреждения.

Зазоры для мошенничества также могут быть вызваны использованием неподходящих материалов. Например, если вы используете гранулированную трубу вместо надлежащей дымоходной трубы класса A для проникновения в вашу крышу, и вы соблюдаете рекомендуемый производителем зазор до горючих материалов, вы создадите опасное нарушение зазора. Труба для пеллет рассчитана на гораздо более низкие температуры, чем дровяные печи, поэтому зазоры рассчитываются с учетом этих более низких температур.Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры, указанные производителем, больше не соответствуют требованиям.

Как безопасно сократить зазоры для дровяной печи

Зазоры для дровяной печи нельзя полностью исключить, но их можно значительно уменьшить, используя правильно сконструированный тепловой экран. Очень важно, чтобы теплозащитные экраны были спроектированы должным образом и чтобы соблюдалось уменьшение номинальных зазоров для данного типа экрана.

NFPA-211, промышленный стандарт для установки дровяных печей, описывает три различных типа теплозащитных экранов.(Примечание: NFPA-302 — это стандарт для лодок, который немного отличается от правил, изложенных в NFPA-211 и этой статье. Правила в NFPA-302 менее подробны, чем NFPA-211, поэтому мы рекомендуем следовать NFPA-211. стандартов, если вы не устанавливаете на лодке.)

Как создать тепловые экраны с воздушным охлаждением

Карликовая печь с изогнутым металлическим экраном

Самыми эффективными теплозащитными экранами являются экраны с воздушным охлаждением. Эти экраны сконструированы из листа толщиной 24 мм или более, или цементной плиты 1/2 дюйма или толще, с воздушным пространством 1 дюйм за экраном и по периметру для обеспечения свободного потока воздуха.Для этой цели 1-дюймовые прокладки для теплозащитного экрана доступны в Интернете или иногда в вашем местном хозяйственном магазине.

Старайтесь не размещать распорку непосредственно между центром печи и стеной, так как распорки могут проводить тепло через экран к горючей стене. Обычно лучше размещать распорки по периметру щита.

Воздушный поток за экраном и по периметру экрана имеет решающее значение для его успеха. Когда экран нагревается, естественная конвекция воздуха вокруг экрана будет поддерживать охлаждение экрана и материала за ним.

Правильный тепловой экран с воздушным охлаждением уменьшает зазоры до 2/3 (18 дюймов становится 6 дюймов) при использовании в качестве защиты стен или до 1/2 (18 дюймов становится 9 дюймов) при использовании в качестве защиты потолка.

Как рассчитать зазоры с теплозащитным экраном

Расстояния рассчитываются от источника тепла до горючей поверхности. Таким образом, для уменьшения зазора 18 дюймов до 6 дюймов с экраном, который находится на расстоянии 1 дюйма от стены, потребуется не менее 5 дюймов от экрана до источника тепла.

Насколько большими должны быть тепловые экраны?

Щиток из листового металла на скамейке

Зазоры рассчитываются во всех направлениях по прямой.Самый простой способ выяснить, какие поверхности должен покрывать щит, — это отрезать дюбель до номинального зазора, который вы проверяете.

Например, от задней части печи Dwarf расчетный зазор составляет 18 дюймов до горючих материалов. С помощью 18-дюймового дюбеля измерьте все точки на стене, которых вы можете коснуться одним концом дюбеля, в то время как другой конец касается задняя часть плиты. Все эти точки должны быть закрыты теплозащитным экраном.

Карликовая печь с плиточным щитом

Сделайте то же самое для дымохода и боковых стенок печи на соответствующих зазорах.

Вы заметите несколько вещей в этом упражнении. Во-первых, тепловые экраны будут значительно больше, чем профиль печи или дымохода. Во-вторых, чем дальше от горючего материала находится печь или дымовая труба, тем меньше должен быть тепловой экран.

Крепление кожухов непосредственно к плите или дымовой трубе

Лазерный настенный экран и трубный экран

Нормативы промышленного стандарта NFPA-211 для настенных и потолочных экранов не распространяются на крепление экранов непосредственно к плите или трубе, но в некоторых случаях можно уменьшить зазоры с помощью прикрепленных экранов.

Прикрепление тепловых экранов с воздушным охлаждением непосредственно к корпусу печей Dwarf с помощью нашего заводского комплекта теплозащитных экранов сокращает необходимые зазоры наполовину, так что 16 дюймов по бокам становятся 8 дюймов, а 18 дюймов сзади становятся 9 дюймов. Точно так же прикрепление тепловых экранов с воздушным охлаждением к нашей одностенной трубе создает двустенную трубу, для которой требуется 9-дюймовый зазор до горючих материалов с теплозащитным экраном между ними вместо стандартных 18 дюймов.

Самый простой способ сделать тепловые экраны для дымохода с воздушным охлаждением — это разрезать кусок одностенного дымохода.Затем прикрутите экран к трубе, используя термостойкие винты 1-1 / 4 дюйма и керамические или металлические прокладки теплозащитного экрана 1 дюйм.

Посмотрите видео по установке 5er Ника, чтобы увидеть пример использования щитов, прикрепленных непосредственно к плите и трубе, чтобы уменьшить зазоры с минимальным визуальным воздействием.

Если ваша плита произведена другим производителем, прикрепление щита своими руками непосредственно к плите или дымовой трубе может быть запрещено, а заводские тепловые экраны могут быть доступны или отсутствовать. Так что обязательно уточняйте у производителя.

Изолированные экраны, экраны для каменной кладки и другие типы экранов

Карликовая печь с каменным щитом

В NFPA-211 описаны два других типа экранов, но они редко используются в крошечных живых объектах. Эти два типа щитов построить не легче, чем щиты с воздушным охлаждением, и они менее эффективны.

Изолированные экраны идентичны экранам с воздушным охлаждением, но вместо 1 дюйма воздушного пространства за экраном вы используете 1 дюйм огнестойкой изоляции, такой как минеральная вата или керамическое волокно.Щит этого типа может уменьшить зазоры от стен на 1/2 или от потолка на 1/3.

Щиты для кирпичной кладки представляют собой блоки из кирпичной кладки толщиной 3-1 / 2 дюйма без воздушного пространства, т. Е. Стандартная кирпичная стена. Щиты этого типа могут уменьшить расстояние от стены до 1/3 и обычно не используются для потолка.

Экран любого типа, кроме трех типов, упомянутых в NFPA-211, обычно не следует использовать для уменьшения зазора, если эта конфигурация не была протестирована. Хотя экраны с воздушным пространством или изоляцией, отличными от 1 дюйма, или экраны с двойным слоем листового металла, вероятно, дадут некоторую пользу, степень безопасного уменьшения зазора, которую они могли бы обеспечить, неизвестна.

Щиты, не являющиеся щитами

Плитка, прикрепленная непосредственно к стене без изоляции или воздушного пространства, не является теплозащитным экраном. Плитка будет проводить тепло прямо через горючую поверхность позади нее. Если толщина слоя плитки не превышает 3-1 / 2 дюйма, он не обеспечивает уменьшения номинального зазора.

Листовой металл, прикрепленный непосредственно к стене без воздушного пространства, также будет проводить тепло прямо через нее и не обеспечивает уменьшения номинального зазора.

Записка на жилые помещения

Помещения, на которые распространяется действие строительных норм и правил, обычно имеют особые требования к свободному пространству.Если печь внесена в список UL для жилых помещений, вы должны следовать инструкциям производителя в руководстве. Тем не менее, большинство крошечных печей не внесены в список UL, поэтому вам может потребоваться следовать руководящим указаниям местного строительного кодекса для не включенных в перечень печей, которые обычно требуют зазора 36 дюймов для горючих материалов во всех направлениях.

Если вы используете тепловой экран для уменьшения зазоров в проекте в соответствии со строительными нормами, он не может уменьшить зазоры до менее 12 дюймов в любом направлении, если только щит и печь специально не протестированы и внесены в список для этой цели.

Складываем банную печь из кирпича своими руками. Кирпичная печь. Конструкции кирпичных печей для бани.

Несмотря на разнообразие представленных на рынке дровяных обогревателей для бани из металла и чугуна, традиционная конструкция кирпичной печи остается актуальной и востребованной. В этом нет ничего удивительного, ведь он хорошо прогревает парилку, долго сохраняет тепло и обеспечивает ее сухим паром. Помимо парилки, кирпичная печь может обогревать еще 2-3 смежные комнаты (моечная, гардеробная).В этой статье мы расскажем, как сложить банную печь из кирпича своими руками, поделимся опытом подготовительных работ и фундамента.

Приготовить глиняный раствор

Нагревательная печь может быть стационарной или мобильной, с прерывистой или длительной топкой. Основные части — топливо для сжигания топлива, пепельницы, ардин, каналы для горячего газа и дымоход. Тепло передается в помещение через стенки топки и каналы, а остывший газ выходит через дымоход.Печи изготовлены из кирпича, глины, металла. Стены топки и газопровода выполнены из жаропрочного керамического кирпича. Наружная поверхность печи может быть оштукатурена, покрыта металлическими пластинами.

Виды печей для бани

Прежде всего, нужно выбрать подходящий готовый проект печи. Опытные мастера печи умеют разработать собственные схемы применительно к условиям кладки и эксплуатации. Итак, нужно использовать их опыт и взять готовую схему, а для этого нужно понимать, какие бывают печи для бани из кирпича.

Другие печи аналогичны по конструкции, но имеют другую форму, например, тарелка имеет продолговатую форму, низкий профиль означает, что тарелка закрывает одно или несколько круглых отверстий, горшки вставляются впрыском, хлеб для запекания вытянут по горизонтали с большой духовкой.

Сегодня, говоря о чистом огне, мы часто имеем в виду, что он не вреден, не разливает токсичные материалы. Энергоблоки для отопления зданий с каждым годом постоянно растут. Естественно, это приводит к использованию экономичных материалов и новых технологий.Изолировать стены, укрытия, полы и т. Д.

Четко классифицировать обогреватели по типам очень сложно, их слишком много, но условно все разработки можно разделить на группы по следующим критериям:

• способ передачи тепла в комнату;
• расположение ТЭНа;
• способ нагрева воды.

Эффективность теплопередачи во многом зависит от конструкции и принципа работы нагревателя.По этому критерию существующие типы печей можно разделить на:

• воздуховод: название указывает на то, что печь имеет один или несколько каналов (каналов) для дымовых газов. Последние, проходя по этим каналам, отдают тепло кирпичным стенам. Дымоходы могут проходить в корпусе топки как вертикально, так и горизонтально;
• колпаковые печи И. В. Кузнецова: здесь другой принцип теплоотдачи, продукты сгорания отдают тепло, накапливаясь в пространстве под специально изготовленным колпаком.А выбраться оттуда они могут только после остывания, так что печка выходит очень теплопоглощающей.

Наконечник. Колпаковые печи очень сложны в исполнении, вряд ли домашний мастер без опыта сможет их построить. Поэтому новичку лучше начать осваивать кладку кирпичных печей канального типа.

Каменная засыпка (каменка) может располагаться как внутри печи, так и быть открытой. На качество работы этот критерий особо не влияет.Но способ нагрева воды может повлиять на продолжительность обогрева парилки. Вот такие технические решения:

• регистр из стальных труб или резервуар из нержавеющей стали, встроенный в корпус печи, а точнее в дымоход;
Варочная панель
• : вода на ней нагревается в больших емкостях.

Следует отметить, что хорошая кирпичная печь с варочной панелью хоть и быстрее нагреет парилку, но неудобства с горячей водой в кастрюлях несравнимы с проточным теплообменником внутри дымохода, подключенным к хранилищу. бак.

Конструкции печей для бани

Как уже было сказано, существует множество различных конструкций печей для обжига кирпича. Мы предложим несколько типовых схем, вы можете воспользоваться ими или найти что-то подходящее в технической литературе. Итак, первая — это схема банной печи из кирпича с открытой каменкой и встроенным баком для нагрева воды:

Примечание. На этой диаграмме и далее используются следующие условные обозначения:

Для постройки этой печи вам понадобится 415 шт.кирпичи и такие комплектующие как:

• дверцы чистящие 140 х 70 мм — 2 шт .;
• бак из нержавеющей стали 200 x 300 x 490 мм;
• плита чугунная 410 х 410 мм;
• Задвижка
• 120 x 230 мм и 2 задвижки 130 x 130 мм.

На следующей схеме показан заказ печи для сауны:

Печь с топкой

Этот нагреватель для бани вместо встроенного бака укомплектован печью на 2 конфорки, причем нагреватель расположен в корпусе печи, прямо над топкой.Хотя в конструкции предусмотрена возможность установки внутреннего водогрейного котла, это отражено в соответствующих схемах кладочных печей для бани:

Для строительства каменки потребуется 650 кирпичей, а также печные принадлежности:

• дверца печи 210 x 250 мм, а воздуходувка 140 x 140 мм;
• дверцы чистящие 140 х 70 мм — 4 шт .;
• плита чугунная 410 х 710 мм;
• колосниковая решетка 175 х 255 мм;
• круг стальной Ø20 мм — 3 м;
Бак для воды из нержавеющей стали
• 220 x 380 x 630 мм — при необходимости.

В данном варианте порядок кладки печей следующий:

Печь банная нижняя

Это небольшая печь из кирпича, в силу конструктивных особенностей требующая хорошего фундамента. На самом деле на ее устройство уйдет больше времени, чем на сама кладка. Вот схема обогревателя в разрезе:

Дополнительно 260 шт. кирпичей для строительства еще необходимо:

• дверца печи 210 x 250 мм, а воздуходувка 140 x 140 мм;
• дверцы чистящие 140 х 140 мм — 2 шт.;
• двери каменных камер 210 х 250 мм — 2 шт .;
• плита чугунная 410 х 410 мм;
• колосниковая решетка 175 х 255 мм;
• задвижки 130 x 240 мм и 130 x 130 мм.

Подготовка к постройке печи

Перед тем, как приступить к постройке кирпичной печи в бане, необходимо подготовить необходимые инструменты и материалы. Набор инструментов, необходимый для работы, показан на рисунке:

.

Как видно из рисунка, в наборе должны быть инструменты для колки и усадки кирпичей (кирка, молоток), для работы с раствором (кельма, терка) и различные измерительные приборы (рулетка, уровень).

Для справки. Вместо колки камней киркой в ​​современных печках часто используются отрезные станки — станки, болгарки.

Помимо инструмента, построить печь помогут некоторые приспособления:

• сито для просеивания песка;
• малая емкость, в ней замачиваются кирпичи;
• эшафоты разные или козлы.

Какой кирпич использовать для банной печи?

Вы должны понимать, что печь в бане будет работать в более экстремальных режимах, чем обычная печь для отопления дома.Итак, кладочный кирпич следует выбирать хорошего качества, без повреждений, сколов и трещин, лучше всего — с ровными краями ложки (см. Рисунок ниже). Для строительства печей используется 2 вида кирпича: красный керамический сплошной и огнеупорный (шамотный). Размеры стандартного кирпича — 250 х 120 х 65 мм, при расчетном весе 3,5 кг.

В 1 м3 стандартного керамического кирпича содержится примерно 480 камней общим весом 1700 кг. Однако некоторые конструкции кирпичных печей могут включать использование камней нестандартного размера, как показано на рисунке ниже:

Наконечник. При покупке кирпича берите с некоторым запасом брака. Размер ложа зависит от качества материала, а также от умения мастера точно и правильно его расколоть или разрезать. Неопытному печнику нужно больше инвентаря.

Кладочный раствор

Печная кладка кирпича на трубу выполняется исключительно на глиняном растворе, без использования цемента. Для его приготовления нужно взять такое же количество просеянного песка и очищенной от примесей глины (то есть пропорция 1: 1), перемешать и долить воды.Хорошая консистенция — это когда раствор легко соскальзывает с лопатки, но в нем нет лишней воды.

Наконечник. Начинающему мастеру лучше приобрести готовую строительную смесь для кладки печей.

Глину также можно взять из ближайшего оврага и приготовить своими руками. Ее нужно будет вымачивать в корыте на 2-3 дня, а затем тщательно перемешать и вручную протолкнуть смесь через сито, отделяя камни и другие посторонние фракции.Количество воды для замачивания берется в соотношении 1: 1 к глине. Что касается кладки топки из шамотного кирпича, то здесь вам понадобится не менее огнеупорный раствор. Для его приготовления вместо песка в глину добавляют глиняный шамот в такой же пропорции.

Устройство печи для сауны

Любая, даже самая простая банная печь требует надежного фундамента. Как правило, фундамент — это фундамент, хотя в некоторых случаях его устройство не требуется, печь ставят прямо на пол, укладывая лист асбеста и металла.Это допускается, когда общий вес конструкции с трубой не превышает 750 кг или фундамент самого здания представляет собой монолитную плиту. В остальных случаях потребуется отдельное основание, расположенное не ближе 50 (а лучше 150 мм) от фундамента здания.

Наконечник. Еще до установки фундамента помните, что все дровяные печи следует размещать на определенном расстоянии от строительных конструкций, чтобы предотвратить возгорание, как показано на рисунке:

Самый простой способ залить такую ​​же плиту бетона по размеру печи, равномерно распределив всю ее нагрузку на земле.Для этого выкапывается котлован глубиной не более 30 см, его дно утрамбовывается, а затем насыпается щебень на высоту до 100 мм. Далее из цементно-песчаного раствора заливается бетонная плита толщиной до 7 см, а после ее застывания устанавливается опалубка и арматурный каркас. Затем в получившуюся форму на оставшуюся высоту укладывается бетон. Полное затвердевание бетона — 3 недели.

• каждый кирпич перед кладкой замочите в емкости с водой;
• раствор наносится не на камень, а на предыдущий ряд;
• для укладки кирпича гладкой стороной к дымовому каналу;
• вначале выкладывать каждый ряд без раствора для подгонки камней;
• удаляют оставшийся раствор, смывают и вытирают насухо через каждые 3-4 ряда с внутренней поверхности;
• проверка по горизонтали и вертикали выполняется для каждой строки.

Важно! № Если в малогабаритных печах есть топка из огнеупорного кирпича, не следует перевязывать шамот и обычную кладку! Между ними оставляют зазор, залитый раствором измельченной минеральной ваты.

После окончания кладки ей дают пару дней высохнуть, после чего делают пробную растопку небольшим количеством дров. Когда влага полностью исчезнет, ​​печь можно полностью разогреть.

Заключение

В принципе, небольшую печку для бани, имеющей простую конструкцию, может сложить любой неопытный печник или даже новичок, а это практически все домовладельцы.Последний совет: перед строительством не ограничивайтесь изучением литературы, дополнительно посоветуйтесь с опытным мастером.

Следует учитывать, что человеку без должных профессиональных навыков сложно самостоятельно проводить кладочные работы. Поэтому по возможности пригласите человека, который разбирается в этом, или постарайтесь присутствовать при кладке одной из печей. Более того, необходимо соблюдать (лучше поучаствовать) при кладке топки для бани.Кирпичные печи для бани встречаются все реже не только потому, что парилка отапливается долго (хотя вечно занятых горожан ждать некогда), но и потому, что умеющих правильно укладывать очень мало людей банная печь. Многие умеют делать для готовки обычную духовку, но пользоваться баней могут единицы. Множество тонкостей, некоторые из которых мы рассмотрим в статье.

Материалы для кладки печи

При выборе материала главное выбрать качественный и хорошо пропеченный кирпич.Кирпич должен быть с ровными краями, без трещин и сколов. При падении он должен распасться на несколько крупных частей. Если попадается много мелочей — вечеринка не подходит.

Для кладки необходимо использовать керамический огнеупорный кирпич, который еще называют печным. В идеале все должно быть стандартного размера — 125х250х65 мм. Но реальность такова, что размеры различаются не только у разных производителей, но также может быть значительная разница между партиями одного и того же производителя.Поэтому нужно тщательно выбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, обнажают кирпичи по одному, оставляя зазоры в стыках. Так вы сможете избежать многих ошибок.

Есть еще и специальный обжиговый кирпич: у него обожжены только три стороны. Одна ложка осталась без обжига. И выкладывается неровная необожженная сторона (от топки). Но это большая редкость. Чаще всего используется обычная красная керамика.

Для кладки топливной зоны используется шамотный кирпич Ш5 белого, светло-розового или слегка желтоватого цвета.Выдерживает высокие температуры. Его габариты несколько другие. Но особой роли это не играет — в большинстве печей выложенная из шамота топка не соединяется с корпусом топки, и нет необходимости подгонять ряды до одного уровня. Но если вдруг понадобится выровнять, можно подпилить, добившись необходимого соответствия.

Важно! Использовать шамотный кирпич для кладки всей топки не рекомендуется. И дело не только в цене (он прилично дороже красного).Дело в том, что шамот быстро остывает. Его задача не аккумулировать тепло, а выдерживать высокие температуры.

Строительный раствор кирпичный готовится из шамотной огнеупорной глины — белой. Он продается в специализированных магазинах стройматериалов. Для кладки шамота можно использовать готовые составы. Но на этот раствор нельзя ставить всю печь: при температуре 600-800 ° С этот состав спекается в монолит. В наружной кладке таких температур просто нет, поэтому со временем раствор просто растворяется и выливается, и кладка разрушается.

Для остальной конструкции печи использован раствор глины и кварцевого песка. Соотношение растворной смеси — 1: 5 (1 часть глины, 5 частей песка). Песок может быть карьерного или речного происхождения. Несколько хуже река — песчинки набегающие, круглая, и такой раствор имеет худшие характеристики. Чтобы печь долго стояла, лучше купить карьерный песок. Его необходимо просеять через сито с ячейками 2-2,5 мм, чтобы исключить попадание в раствор крупных частиц.

Глина добывается в карьерах глубиной не менее 2 метров. К ее выбору нужно относиться внимательно. Качество глины вы можете проверить самостоятельно. Замочите небольшое количество в воде на один день (200 г). Сверните булочку и оставьте сохнуть под навесом. Через два дня проверьте его на наличие трещин. Для этого «упадите» с высоты 170 см на плиту или каменную плитку. Если булочка рассыпалась на несколько крупных кусков, то для кладки печей подойдет глина.

Выбрав подходящую глину, ее нужно приготовить: замочить в воде до пастообразного состояния и протереть через сито.Сначала с более крупными ячейками, затем через мелкую сетку.

Также потребуется проволока диаметром 2-3 мм. Он будет использоваться для крепления с дверцей топки и воздуходувки.

Рабочие инструменты

Для кладки кирпичной печи для бани необходимо:

• уровень строительный из стали — 60-90 см;
• отвес;
• строительный угол — 60х40 см;
• кирка молотковая;
• Мастерок каменщика.

В процессе кладки печи нужно разрезать кирпич.Для резки кирпича по размеру можно использовать болгарку с диском по камню. Но необходимо учитывать, что необходимо использовать защитные очки. Понадобится больше перчаток, но это то, к чему вы привыкли.

Кладочный фундамент

Для кладки любых печей нужен бетонный, каменный, бутовый фундамент. В зависимости от несущих нагрузок необходимо рассчитать глубину фундамента и его размеры.

Для печи Анатолия Заболотного рекомендуется устройство фундамента высотой 90 см и размерами шире самой печи, по 20 см в каждую сторону.Фундамент должен быть из бетона М200. Вы можете приготовить раствор самостоятельно в соотношении 1: 3: 5 (1 часть цемента М500 (марку ниже брать не следует), 3 части просеянного речного песка, 5 частей щебня фракции 30-50. мм).

После того, как фундамент готов и оседает, его покрывают двумя слоями гидроизоляции, после чего начинается кладка печи согласно порядку. Обычно печи начинают с двух стартовых рядов кирпича, уложенных в перевязку (швы внахлест).

кирпичная печь для бани

Укладка банной печи — сложная и кропотливая работа с массой тонкостей, которые приходят с опытом. В помощь неопытным печникам есть заказы печей — планы, на которых ряд за рядом показан процесс кладки. По таким планам сделать печь для бани из кирпича вполне реально.

Вот, например, простая печка с открытым тэном. Его размеры всего 102х62 см, парилка может обогреть небольшую — до 9 м3, есть бак для нагрева воды.Он расположен отдельно — используется очень интересная система нагрева воды — открытый сифон: в резервуар для воды под небольшим углом приваривается загерметизированная на конце труба. Ставится над открытым огнем в топке. В трубе вода закипает, поднимается в емкость, а на ее место приходит холод.

Для кладки используется только красный кирпич без шамота, поэтому долго не прослужит, раз в год-два нужно будет смазывать швы. Камни лежат на металлическом листе или чугунной пластине (что вы кладете) и нагреваются по мере нагрева металла (чугуна).Если вам нужен недорогой, малогабаритный вариант кирпичного утеплителя, то это он.

Намного более сложная печь с закрытым нагревателем представлена ​​на видео. Интересно то, что каменная емкость не металлическая, как мы привыкли, а из шамотного кирпича. В целом дизайн любопытный. Ее порядок последовательно выкладывается, демонстрируется и довольно подробно комментируется автором в видео.

После завершения кладки необходимо дать духовке высохнуть в течение 10 дней, чтобы предотвратить сквозняк.Только по истечении этого срока можно топить печь.

Некоторые тонкости кладки печей

Если есть возможность справиться с кладкой кирпича на раствор, то установка печного литья требует знания некоторых тонкостей. И об этом печнику никто не может лучше сказать. На видео ниже не только рассказано, но и показано, как все делать.

Каждый ряд кладки необходимо проверять на вертикальность и горизонтальность, следить за вертикальностью углов, иначе вот что происходит…

Еще один совет, которого следует придерживаться: проверяйте каждый ряд на горизонтальность и исправляйте любые отклонения. Также строго необходимо следить за вертикальностью углов: малейшие неточности и ваша печь выйдет из строя.

В кирпичных печах топливные отсеки обычно большие — сами печи не маленькие и нужно сжечь приличное количество дров, чтобы нагреть приличную массу камней. При этом для хорошей подачи воздуха для горения желательно установить решетку с решеткой, направленной от двери внутрь.Но далеко не всегда можно найти готовую заводскую решетку. Потому что нужно поставить два размера поменьше и поперёк топки.

Если вы планируете свою печь самостоятельно, учтите, что каменка, если она расположена над топкой, должна быть на 55 см выше топки. На такой высоте топливной камеры камни будут быстро нагреваться. Опуская нагреватель ниже, вы не ускорите нагрев камней, а сделаете его медленнее: камни нагреваются путем догорания в верхней части топки пиролизных газов.Опуская топку, вы не даете этому процессу протекать в полной мере, тем самым уменьшая тепловыделение и увеличивая расход топлива на обогрев помещения.

Если печь встраивается в стену из дерева, от нее должно быть расстояние не менее 25 см, уложенное негорючими материалами. В качестве негорючего материала можно использовать тот же кирпич: кладите стену в один кирпич между печью и стеной. Этого должно быть достаточно для обеспечения пожарной безопасности.

Установка дровяной печи требует безопасного расстояния от потенциальных опасностей. Следуйте инструкциям производителя по защите стен, пола или даже превышайте их.

ДРОВЯНЫЕ печи вырабатывают два вида тепла: излучаемое и кондуктивное.И то, и другое способствует теплу и благополучию, которые вы получаете от огня, но оба несут в себе потенциальную опасность перегрева, даже возгорания, всего, что находится слишком близко и слишком долго.

Излучаемое тепло проходит через воздух — это то, что заставляет ваше лицо светиться, когда вы сидите возле плиты. Кондуктивное тепло более прямое — например, тепло, которое печь передает поверхности, на которой она сидит.

Излучаемое тепло может превращаться в проводимое тепло, если оно нагревает близлежащую поверхность — скажем, обычную стену — и передает тепло всему, что находится за поверхностью — в случае стены, стойкам за гипсокартоном.

Согласно «Визуальному справочнику по строительству и реконструкции» Чарли Винга (Rodale, 1990, 39,95 доллара США), большая часть тепла от одностенной дровяной печи поступает в виде инфракрасного излучения. Тепло может проникать в горючие материалы, изменять их состав и вызывать воспламенение при более низких температурах. Таким образом, слишком большое количество тепла может вызвать тление шпилек еще до того, как вы заметите проблему.

Бетонного пола недостаточно

Вот почему размещение дровяной печи так важно, и почему простой установки ее на негорючей поверхности, такой как бетон или кирпич, или рядом с ней может быть недостаточно: она все еще может проводить тепло к теплу. поверхность под ним, и эта поверхность может гореть.

Согласно общепринятому мнению, все горючие материалы — изделия из дерева, незащищенные стены, мебель, дрова, та стопка старых газет, которую вы используете для разжигания огня — должны находиться на расстоянии 36 дюймов от печи. Незащищенная труба печи должна располагаться на расстоянии не менее 18 дюймов от незащищенной стены или потолка.

И если ножки печи обеспечивают зазор менее 6 дюймов, рекомендуется установить от 2 до 4 дюймов пустотелой кирпичной кладки с листом листового металла 28-го калибра под ней.

Защита пола должна выступать минимум на 12 дюймов по бокам печи и минимум на 18 дюймов спереди. Если у вас плита с боковой загрузкой, защита пола должна выступать с этой стороны на 18 дюймов.

Этого зазора должно хватить, чтобы защитить вас от искр и углей. Однако вы должны ознакомиться с инструкциями по установке, прилагаемыми к плите, потому что производитель может рекомендовать более широкую защиту.

Спецификации производителя жизненно важны, потому что, по словам Джона Альтмейера, руководителя инспекции кодов в округе Балтимор, это то, на что будут обращать внимание строительные инспекторы, решая, соответствует ли ваша плита нормам.

В интересах здравого смысла и безопасности нет ничего, что могло бы помешать вам превысить рекомендации производителя. Мы думаем, что есть смысл защитить близлежащие стены. Стандартная рекомендация по защите стен — это лист металла 28 калибра, установленный на расстоянии 1 дюйма от стены с негорючими прокладками.

Вы также можете использовать кирпич для стены, если он находится на расстоянии 1 дюйма, с зазорами сверху, снизу и по бокам для обеспечения хорошей циркуляции воздуха.

Как минимум, защита стены должна быть не меньше ширины защиты пола.(Примечание. В старых печах или старых установках в качестве изоляции могут использоваться асбестосодержащие материалы. Если вы собираетесь их удалить, вам понадобится специалист по удалению асбеста, который вырвет их и утилизирует.)

Если вы этого не сделаете. Не хотите класть на пол кирпич, вы можете попробовать использовать плиту.

Доступны плиты для печей

Чарли Льюис из компании Courtland Hardware в Бель-Эйр сказал, что он может заказать плиты для печей у двух производителей. Местный производитель Chesapeake Hearth производит бетонную доску, облицованную плиткой, мрамором или сланцем и отделанную дубом.

Другой производитель, Йодер из штата Вашингтон, производит аналогичную бетонную доску с плиточной поверхностью и металлической отделкой. Панели могут быть изготовлены на заказ для установки в углу и одобрены испытательной лабораторией. Цены начинаются примерно от 220 долларов.

Опыт Рэнди, когда он сидел перед печкой в ​​хижине своей семьи и наблюдал, как искры разлетаются достаточно далеко, чтобы опалить ковер, заставляет его рекомендовать не устанавливать ковер от стены до стены вплоть до защиты пола печи. В комнате с печью лучше подойдет деревянный или кафельный пол.

Запомните добавленный вес

Как бы вы ни устанавливали печь, помните, что вы добавите большой вес на пол. Возможно, вам понадобится укрепить балки внизу. Инженер-строитель или опытный подрядчик

может посоветовать вам это.

После того, как печь установлена, вы можете проверить тепло на близлежащих поверхностях: возложите на них руку. Если вы можете держать руку там, пока печь работает на максимальной мощности, то поверхность не нуждается в дополнительной защите.

Из всех этих советов — стоимостью в три колонки — может показаться, что дровяные печи доставляют больше хлопот, чем они того стоят. Но большинство людей, у которых они есть, любят их, потому что они «не в сети». Они работают независимо от того, есть ли электричество или нет. В полностью электрическом доме это может быть большим преимуществом при отключении электричества в январе.

Рэнди Джонсон — подрядчик по ремонту дома в Балтиморе. Кароль Мензи — автор очерков для The Sun.

Если у вас есть вопросы, советы или опыт, которыми вы можете поделиться по поводу работы над домами, напишите нам на homeworlark.net, или напишите нам через НАЧАЛО РАБОТЫ, The Sun, 501 N. Calvert St., Baltimore 21278. На вопросы, представляющие общий интерес, будут даны ответы в колонке; комментарии, советы и опыт будут публиковаться в отдельных столбцах.

Дата паба: 12.01.97

Информация о дровяной печи — Департамент экологии штата Вашингтон

Перечень сертифицированных дровяных печей и дровяных устройств

Федеральные нормы выбросов для дровяных печей и пеллетных печей теперь более безопасны, чем стандарты Вашингтона.Все остальные дровяные устройства должны соответствовать стандартам Вашингтона.

Тип устройства	Вашингтон PM 2,5 Предел	EPA PM 2,5 Предел
Каталитический 1 Дровяное устройство	2,5 грамма в час	2,0 грамма в час (испытано на деревянной кроватке) 3 2.5 грамм в час (испытано на кордовой древесине)
Некаталитический 2 устройства для сжигания древесины	4,5 грамма в час	2,0 грамма в час (испытано на деревянной кроватке) 3 2,5 грамма в час (испытано на кордной древесине)
Камины и каменки заводского изготовления	7,3 грамма на килограмм	добровольный лимит

¹ В каталитических устройствах используется керамический элемент для уменьшения дыма.
² В некаталитических устройствах используется другая техника для уменьшения дыма.
³ Древесина для кроватки — это пиломатериал, специально используемый для испытаний на выбросы при сжигании древесины.

Дровяные кухонные плиты, которые используются в основном для приготовления пищи, должны обладать следующими характеристиками, чтобы не подвергаться испытаниям на выбросы:

• Устройство для измерения температуры духовки
• Путь пламени, проходящий вокруг печи
• Дверца для удаления сажи под духовым шкафом
• Духовой шкаф объемом 1 кубический фут или более и решеткой для духовки
• Вентилятор или тепловые каналы не используются для отвода тепла от прибора
• Поверхность для приготовления пищи в квадратных дюймах или квадратных футах, равная 1.В 5 раз больше топки
• Часть, по крайней мере, с четырех сторон печи будет открыта для пути пламени во время цикла нагрева печи, в то время как байпас дымовых газов будет разрешен для регулирования температуры
• Зольник

Те, кто хочет установить дровяные кухонные плиты, должны соблюдать местные нормы и правила. Работайте с вашим местным отделом разрешений на строительство, чтобы соответствовать местным требованиям. Свяжитесь с местным агентством по чистому воздуху, чтобы узнать о возможных ограничениях использования кухонной плиты во время запрета на сжигание.

Требования к испытаниям на выбросы для дровяных печей

Все дровяные обогреватели (дровяные печи, печи на гранулах и т. Д.), Изготовленные после 1939 года, должны пройти испытания на выбросы, если они не соответствуют определению дровяной печи для приготовления пищи. Обогреватели, которые также запекают или готовят пищу, не считаются дровяными плитами.

Для того, чтобы продавать дровяные обогреватели, они должны быть протестированы в сертифицированной EPA лаборатории с использованием либо метода категории A, одобренного EPA, либо альтернативного метода категории B, одобренного EPA.

После завершения тестирования отправьте электронное письмо координатору дровяной печи:

• Марка, модель и рейтинг эффективности
• Сводка теста

Координатор дровяной печи рассмотрит вашу информацию и свяжется с вами, если потребуется дополнительная информация. Утвержденные устройства размещены на этой странице в разделе «сертифицированные дровяные печи».

Тип печи	WA нормы выбросов	Дополнительная информация
Дровяные, угольные и кукурузные печи	2.5 г / час для каталитических плит 4,5 г / час для некаталитических плит
Пеллетные печи	4,5 г / час
Камины промышленного производства (также известные как камины малой массы или камины с нулевым зазором)	7,3 грамма мелких частиц на килограмм испытательного топлива	Протестируйте камин в сертифицированной EPA лаборатории, используя метод Вашингтона.Если камин содержит элементы для управления соотношением воздуха к топливу, он считается дровяной печью и должен быть испытан и утвержден как дровяная печь.
Внутренние печи на дровах и гранулах	2,5 г / час для каталитических печей 4,5 г / час для некаталитических печей
Каменные обогреватели	7,3 грамма мелких частиц на килограмм испытательного топлива	Протестируйте каменный обогреватель в сертифицированной EPA лаборатории, используя метод Вашингтонского камина.Производители могут подать заявку на освобождение от испытаний, если испытательная лаборатория установит, что устройство в значительной степени похоже по конструкции на уже испытанное устройство. Утвержденный Вашингтоном процесс для этого доступен в испытательных лабораториях OMNI.
Дровяные котлы наружные (жилые)	не применимо	Дровяные котлы запрещены законом в Вашингтоне. EPA Method 28 OWHH — это тест категории C, который официально не одобрен EPA или Вашингтоном.

Рассмотрите другие варианты отопления, прежде чем покупать или устанавливать дровяную печь. Природный газ и электричество — гораздо более чистые способы обогрева вашего дома. Используйте сертифицированную в Вашингтоне дровяную печь или камин подходящего размера и правильно установленную:

Многие города, округа, жилищные органы и коммунальные предприятия предлагают гранты, льготные или беспроцентные ссуды и / или бесплатные программы по утеплению и охране окружающей среды. За дополнительной информацией обращайтесь в местное агентство по чистому воздуху.

Удаление несертифицированной дровяной печи — это , а не , когда вы покупаете или продаете дом. Чтобы защитить качество воздуха, мы рекомендуем вам использовать более чистые варианты отопления дома, такие как электричество или природный газ, и утилизировать несертифицированные дровяные печи.

Однако продажа несертифицированной дровяной печи сама по себе является незаконной. Дровяные печи сертифицированы при производстве. Домовладелец не может подать заявку на сертификацию дровяной печи.

.
