Крепления для стропил повышенной прочности ✔️ Низкие оптовые и розничные цены на крепления для стропил от 15,44 руб/шт.

Крепеж для кровли – основа прочности и надежности

Конструкция кровли – прочное и надежное соединение всех элементов. Это обязательное условие для безопасности будущих жильцов.

При устройстве крыши применяются металлические крепления стропил следующих видов:

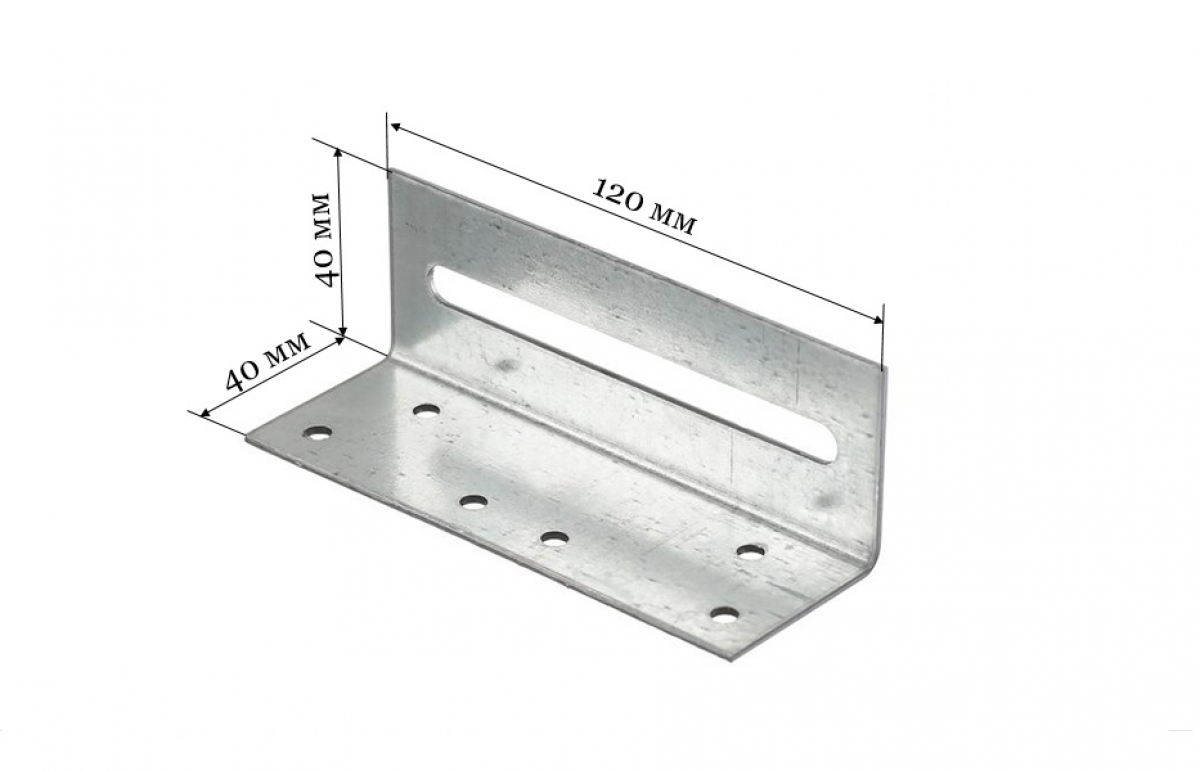

уголки, решающие вопрос соединения прочно и основательно, а также увеличивают несущую способность конструкции крыши. Их применение не нарушает монолитность каркасных элементов. Прикрепление уголков производится шурупами или ершенными гвоздями;
кронштейны – металлический крепеж для стропил, который крепятся к кровельной конструкции анкерами, шурупами, гвоздями;
перфолента соединяет конструкционные элементы крыши с особой жесткостью и прочностью. Основное достоинство, коим обладает данный крепеж стропильной системы – регулировка размеров под нужную длину и ширину деревянных элементов;

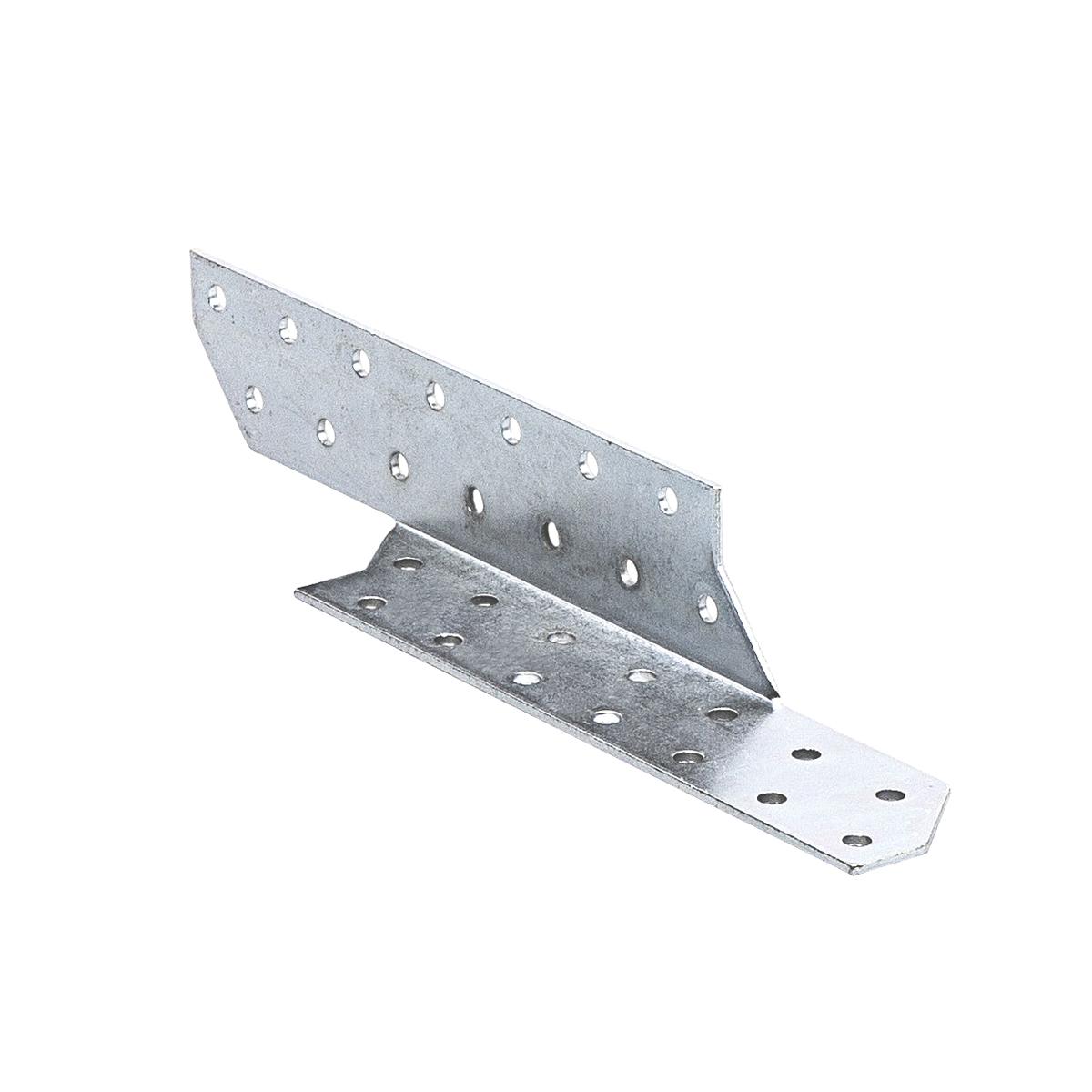

крепления LK или пластины для крепления стропил и балок чем-то похожи на кронштейны. Они изготавливаются в нескольких вариациях, которые зависят от размеров крепежа, что дает возможность подобрать крепежные пластины для стропил в зависимости от толщины бруса или обрешетки. Прикрепляются они шурупами, саморезами или гвоздями;
скользящая стропильная опора закрытого типа PAZ – лучший вариант соединений при строительстве дома из дерева. Их применение позволяет избежать деформационной усадки крыши;

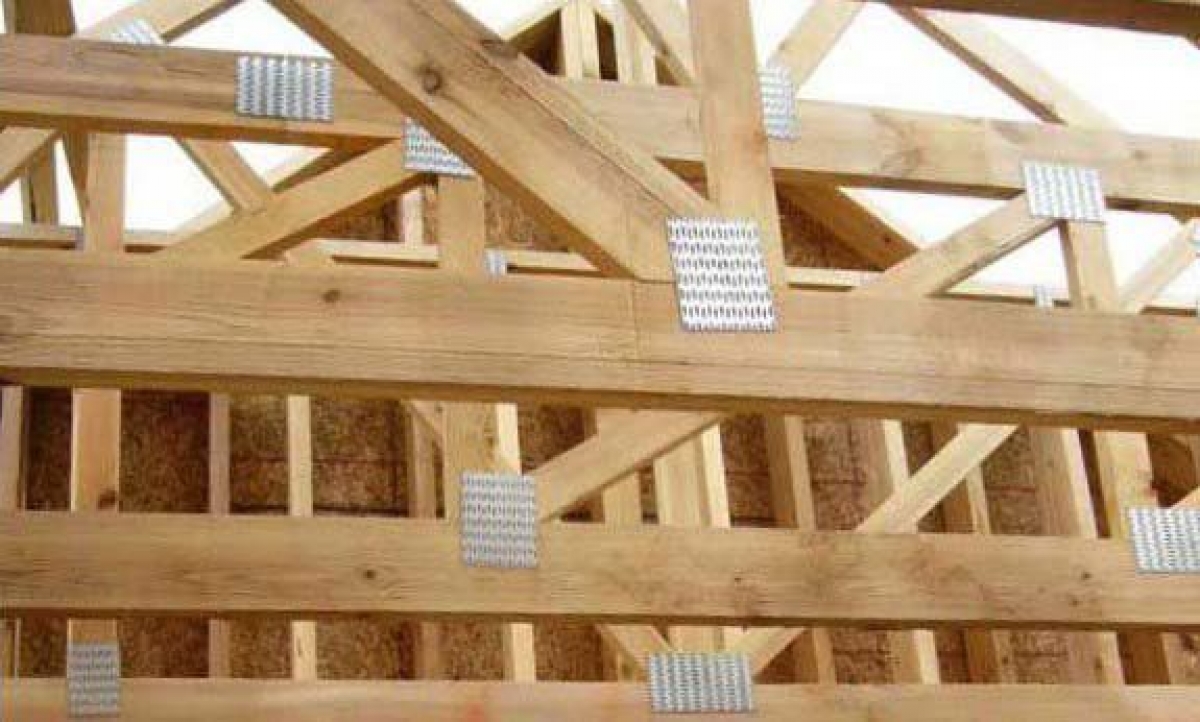

перфорированные пластины для крепления стропил востребованы как надежные и прочные метизы не только при устройстве крыши, но и для других строительных работ.

Выбирая систему крепления стропил, необходимо обращать внимание на вид сопряжения – жесткое или скользящее. Жесткое сопряжение выполняется только в том случае, где есть уверенность в отсутствии усадки кровли и самого строения. Скользящее сопряжение актуально для построек икрыш, которые будут подвергаться естественной усадке. Кроме того, нужно учитывать качество исходного материала, который должен полностью отвечать требованиям ГОСТ. Только в этом случае выбор стропильного крепежа, отвечающего параметрам по прочности и сроку эксплуатации крыши, будетсделан верно.

Почему выбирают «Русконект»?

Интернет-магазин«Русконект» является надежным и проверенным поставщиком, предлагающим универсальное крепление для стропил, вне зависимости от типа и вида кровли. Представленный ассортимент металлических креплений для стропил – изделия от производителей, которые заслужили доверие у потребителя. Это многофункциональные стропильные крепления – скользящая опора PAZ в четырех размерах и перфорированный крепеж стропил LK в 8 типоразмерах.

Мы предлагаем купить крепления для стропил оптом и розницу, а также с доставкой. Цена на крепления для стропил зависит от объёмов закупки. Заказ можно сделать на сайте, заполнив виртуальную корзину. В каталоге подбирайте стропильный крепеж и воспользуйтесь выгодными условиями дисконтной программы. Для оптовых покупателей предлагаем скидки и бонусы.

По всем вопросам заказа обращайтесь к нашим менеджерам по контактным телефонам бесплатно по Российской Федерации.

Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Содержание статьи

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами.

Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.

Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Стропильная система двухскатной кровли

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии.

Опытные мастера выделяют типы соединений в конструкции кровли:

Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.

Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Основные соединительные узлы стропильного каркаса

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются.

Существуют следующие способы крепления стропил:

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются.

Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.

Скользяща стропильная система

Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Крепежные элементы для фиксации стропил

Различные способы крепления стропильных ног

Видео-инструкция

Крепеж для стропильной системы — Кровля и крыша

Крепеж узлов стропильной системы

Чтобы крыша имела высокую прочность и надежность, потребуется особое внимание уделить стропильной системе. Кроме правильно произведенных расчетов и чертежей, немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

Конструкция стропильной системы.

Помимо нагрузки атмосферных осадков, стропила должны выдержать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при подборе крепления.

Стропильная система является пространственной конструкцией, состоящей из следующих элементов:

Для того чтобы понять, каким образом все части стропильной системы крепятся между собой, нужно разобраться, из каких узлов она состоит, какие крепления в каждом случае используются и что они собой представляют. При сборке несущей конструкции кровли применяются крепежные элементы, как стальные, так и деревянные.

Основные узлы соединения стропильной системы

Схема крепления мауэрлата к стене.

Прежде чем соединять между собой мауэрлат и стропильную ногу, первый потребуется прочно соединить со стеной. Мауэрлат представляет собой толстую балку (15х15), уложенную по оси стены и параллельную коньку балки, на которую опираются стропильные ноги. Возложенные функции на данный элемент несущей конструкции заключаются в распределении нагрузки от стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры. Иными словами, фундаментом для всей крыши является мауэрлат. Его укладывают на ось стены и закрепляют к ней. В данном случае имеется несколько способов соединения.

Способ первый. При устройстве крыши большой площади по всей длине стены заливается армопояс, куда сразу же вмуровывают металлические штыри под резьбу м12 через каждые 2 м. В данном способе в качестве крепежа мауэрлата со стеной будут шпильки, которые насквозь проходят через балку и притягиваются к стене с помощью гайки и шайбы. При небольшой площади крыши, где нет большой нагрузки на стену, обходятся без мауэрлата и стропила крепятся непосредственно на вмурованные в процессе кладки шпильки.

Способ второй. Еще один вполне доступный способ сделать стропильную систему устойчивой – это крепить мауэрлат к стене с помощью проволоки. Для этого понадобится за 3 ряда до конца кладки уложить середину проволоки между рядами кирпичей. Ее длина должна быть достаточной, чтобы хватило обвязать и притянуть мауэрлат к стене. Также можно обойтись без мауэрлата и закрепить стропило проволокой прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность

Схема крепления стропильной ноги к мауэрлату может быть жесткой и скользящей. Тип соединения зависит от формы крыши и вида стропил, которые могут быть висячими или наслонными.

Жесткое и скользящее соединение нижней части стропил с мауэрлатом

Основные узлы стропильных ферм.

Узлы соединения в данном случае будут выполнены из дерева и могут иметь несколько видов:

Зуб, имеющий только упор.
Зуб, имеющий шип и упор.
Упор непосредственно в балку.

Врубка одинарного зуба используется для крыши с большим углом наклона, где угол между мауэрлатом и стропильной ногой более 35º. Для этого в стропильной ноге потребуется вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Применение шипа позволяет избежать бокового смещения стропила. Врубка двойного зуба используется при монтаже более пологих крыш. Последний способ применяется крайне редко.

В последнее время все чаще деревянное крепление для стропил заменяется металлическим, поскольку позволяет не только получить более надежную конструкцию стропильной системы, но и значительно сократить работы по ее монтажу. Поэтому в качестве дополнительных крепежей используются металлические стропильные болты, скобы, пластины, хомуты, петли и различные уголки.

Пример скользящего соединения..

Наиболее используемый метод жесткого соединения – это вбивание гвоздей с боковых сторон под углом в мауэрлат. Таким образом происходит внутреннее скрещивание внутри него. Далее для окончательной фиксации соединения вбивается вертикально третий гвоздь. Еще один способ предотвращения поперечного смещения стропильной ноги – это закрепление ее по бокам металлическими уголками.

Схема для подвижного крепежа стропил в нижней части применяется для домов, построенных из оцилиндрованного бревна или бруса. Так как в процессе эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, т. е. происходит усадка здания.

Схема жесткого крепления в данном случае недопустима, поскольку такие подвижки могут привести разрушению стены. Это значит, что узлам крепления требуется обеспечить подвижность. В таких случаях используются специальные шарнирные соединения, которые называются салазки либо уголки с продолговатым отверстием под крепеж. Скользящее сопряжение в данном креплении достигает двух уровней свобод путем свободного движения одного из элементов крепежа.

Узловое коньковое соединение

Коньковое соединение стропильной системы можно получить тремя способами: встык, внахлест и на коньковую балку.

Схема конькового соединения стропильной системы.

Встык. Верхнюю часть стропильной ноги нужно обрезать под углом, равным уклону крыши. Противоположную ногу также подгоняют под соответствующий угол, но с наклоном в другую сторону. Далее они между собой соединяются в верхней точке с помощью гвоздя, который должен быть забит в торец стропил с захватом противоположного конца. Кроме гвоздей, для более прочного соединения стыков используются специальные пластины. В качестве такого крепежа может выступать как деревянная доска 30 мм, так и металлическая фиксирующая двусторонняя накладка. Для ее установки используются болты или гвозди.

Следующие два способа будут подобными первому, но имеют небольшую разницу. При креплении внахлест верхние части стропильной ноги будут соединены между собой своими боковыми сторонами. Последний вариант осуществляется путем соединения каждого стропила непосредственно к коньковой балке. В данном случае в качестве крепежей используются резьбовые шпильки с шайбами и болты.

Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам потребуется установить необходимое количество диагональных связок. Наличие раскоса и подкоса (подстропильной ноги) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка раскоса осуществляется путем упора верхней части в угол фронтона, а нижней частью он упирается в основную балку перекрытия. Подкос помогает снизить нагрузку на стропила по центру. Его монтаж ведется под углом 45º. Закрепляются диагональные связи с использованием хомутов, уголков, пластин.

Виды и особенности металлических крепежей для стропил

Если ранее в качестве таких крепежей мастера использовали деревянные элементы (бруски, накладки, нагели, металлические скобы, деревянные штыри, клинья), то сейчас такие способы уступают более современным видам. Строительный рынок имеет большой модельный ряд металлических крепежей, которые теперь намного прочнее и позволяют процесс монтажа стропильной системы сделать намного проще. В технологии изготовления данных элементов используется металл, толщина которого варьируется от 1.5…3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам в сравнении с любым другим материалом. Кроме того, крепежи стропил представлены любых размеров и позволяют с большой точностью осуществлять технологический процесс.

Виды крепежных элементов для стропил.

К металлическим крепежам стропил, которые могут быть перфорированными и гвоздевыми, относятся:

лента монтажная перфорированная;
уголки;
пластины;
опора балки;
опора бруса;
проволочная стяжка;
саморезы;
болты с гайками;
уголки КР;
кронштейны WB;
крепежные элементы LK.

Применение перфорированных изделий позволяет достаточно прочно закрепить стропила со всеми частями системы и обеспечить хорошую жесткость и прочность под любым углом. Для них характерно наличие множества отверстий под болты, шурупы и саморезы, с помощью которых и осуществляется крепление к дереву. Размер изделия регулируется обрезкой на нужную длину и ширину.

Также крепежные элементы могут быть гвоздевыми. Однако использование такого вида возможно только в заводских условиях методом просечки, которая отгибает конусовидную часть. Эта операция осуществляется специальными станками под давлением.

Уголки КР имеют большое количество модифицированных видов, снижающие риск обрыва болтового соединения при естественной осадке конструкции. Крепление осуществляется без применения специального оборудования с помощью шурупов и гвоздей.

Кронштейны WB используются для крепления консоли несущей балки при устройстве деревянных перекрытий в домах из оцилиндрованного бревна или бруса. При этом врезка на стропильной ноге не производится, что не ослабляет ее несущей способности. Соединение ведется с использованием анкерных болтов, гвоздей либо шурупов.

Крепеж стропила LK применим в подстропильной системе, где требуется соединить стропила и балки. Обладает теми же достоинствами, что и крепеж WB, но процесс осуществляется только шурупами либо гвоздями. Используется при строительстве деревянных домов.

Крепеж в стропильной системе играет огромную роль. Именно от него зависит прочность и длительность эксплуатации всего кровельного пирога. Поэтому к выбору типа и способа крепления следует отнестись с большим вниманием.

Крепеж для стропил: прочность и надежность кровли

Чтобы крыша имела высокую прочность, особого внимания требует крепеж для стропил.

Тип соединения будет зависеть от формы крыши и вида стропильной системы.

Источник: kryshikrovli.ru

[content-egg module=GdeSlon template=compare]

Крепление стропил к мауэрлату: способы соединений

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж:

проволочные стяжки;
уголки;
пластины;
кронштейны WB;
уголок КР;
крепежные элементы LK;
саморезы;
гвозди;
перфорированная монтажная лета ТМ;
болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения.

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая:

в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом:

стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся:

модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа:

важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Крепление стропил к мауэрлату: как крепить, узел крепления, способы

Узнайте, как сделать крепление стропил к мауэрлату. Виды и способы соединений стропил, схема крепежных узлов мауэрлата и стропил вместе с видео.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Как правильно подобрать крепеж для монтажа стропильной системы

Каркасом стропильной системы и о снованием любой крыши является мауэрлат. В деревянных домах его функции может выполнять верхний венец сруба, а на кирпичных и бетонных стенах монтируется мощное основание из бруса.

Крепление мауэрлата

1. В домах, сложенных из клееного бруса или из бревен,мауэрлат не требуется. Если высоты несущих стен недостаточно, укладывается дополнительный венец-мауэрлат. Для его крепления используются кованные скобы и стальные нагели (шипы).

2. Крепление мауэрлата на кирпичных стенах возможно несколькими способами:

– в процессе кладки несущих стен на глубину 3-х и более верхних рядов кирпичей замуровываются шпильки диаметром не менее 14 мм. Нижний конец шпильки должен быть согнут под прямым углом в виде буквы “Г”. Длина свободной части шпильки должна быть больше толщины мауэрлата на 3-4 см;

– на заключительном этапе кладки несущих стен заливается армированный пояс. В него вмуровываются “Г”-образные шпильки или анкерные болты диаметром не менее 14 мм. Длина открытой части крепежных элементов должна на 3-4 см превосходить толщину мауэрлата.

Расстояние между шпильками (анкерными болтами) выбирается кратным шагу стропил и равно 1,0. 1,5 м.

Перед монтажом мауэрлата на каменные стены обязательно укладывается слой гидроизолирующего материала.

Крепление стропил

1. Дома, сложенные из бревен или бруса, в процессе эксплуатации дают усадку, а их геометрические параметры изменяются. В таких условиях крыша должна иметь некоторую независимость. При жестком креплении стропильной системы крышу деревянного дома перекашивает , а кровельные материалы разрушаются. В худшем случае это может привести к разрушению каркаса дома, поэтому соединения стропил делают подвижным.

Стропила в коньке могут крепиться двумя способами:

– подвижное соединение с помощью болта М16;

– соединение с помощью пластинчатого шарнира. В этом случае на каждом стропиле 4-мя болтами М10. М12 крепятся по две стальных накладки. Роль шарнира выполняет болт М16.

Крепление стропил к мауэрлату осуществляется с помощью так называемых “салазок”. Скоба и кронштейн крепятся гвоздями, при этом стропило имеет возможность небольшого перемещения относительно мауэрлата вдоль своей продольной оси.

2. Если дом сложен из кирпича или шлакоблока, применяется жесткое крепление стропил. В этом случае коньковое соединение выполняется следующими способами:

– неподвижное соединение встык. При этом стропила скрепляются гвоздями, а весь узел усиливается дополнительной стальной или деревянной накладкой – ригелем. Ригель к стропилам крепится болтами М10. М12 или гвоздями соответственно;

– неподвижное соединение врезкой в полдерева. В этом случае стропила соединяются болтом М16, а узел усиливается ригелем.

Крепление стропил к мауэрлату осуществляется с помощью усиленных стальных уголков. Для крепления уголков используются болты М10. М12 и гвозди.

В качестве дополнительных креплений неподвижных узлов используются хомуты, стяжки из проволоки и монтажная перфорированная лента.

Все резьбовые соединения выполняются с применением металлических шайб или пластин.

При креплении деталей конструкции гвоздями необходимо придерживаться следующего правила: длина гвоздя должна в 2-3 раза превышать толщину пробиваемого элемента.

Рекомендуется использование гвоздей с кольцевой накаткой длиной 100 мм, т.к. они меньше повреждают структуру дерева, при этом прочность соединения оказывается существенно выше.

Как правильно подобрать крепеж для монтажа стропильной системы

Для начинающих мастеров, ведущих строительство дома своими руками, стропильная система является, пожалуй, самой сложной конструкцией. Наибольшее количество вопросов вызывают способы крепления отдельных элементов и применяемые крепежные изделия. От этих узлов во многом зависит устойчивость и долговечность крыши, поэтому расскажем о них более подробно.

Источник: www.onduline.ru

[content-egg module=GdeSlon template=compare]

Крепление стропил к мауэрлату

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Крепление стропил к мауэрлату

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элеме нт пр едназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы ( которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов « стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

Эти крепления могут быть разными по конструкции — закрытыми и съемными .

Закрытое скользящее крепление

Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, гне оказывая деформирующего воздействия на стены здания.

Подвижное скользящее крепление открытого типа

Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Разнообразные жесткие крепления

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер о ни ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Крепления ЛК в деле

Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивае т т ребуемую жесткость .

Уголок с усиленным ребром жесткости на изгибе

Существуют уголки, предназначенные для крепления стропил без запилов . Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

Крепление стропил к мауэрлату уголками

— КР 11 и КР21 — это усовершенствованные уголки, маркированные часто, ка к К Р1 и КР2 . В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает ри ск ср ыва болта в случае усадки конструкции.

Уголки серии КР

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголо к К Р6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

— Уголо к К М произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно , и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

Усиленный уголок серии KMRP

— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Крепление стропила между двумя дощатыми накладками

Такое закрепление стропил дает хорошую жесткость и надежность . Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Крепление с применением усиливающей подклаждки

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

Фиксация с помощью проволочной скрутки

Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Крепление «по-старинке» — скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ . Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

Часто на помощь приходит металлическая перфорированная лента

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.

Особенности стропильных систем

Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

Разновидности стропильных систем

Наслонные стропила

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

Наслонные стропила с опорой на капитальную перегородку

В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

Стропила со скользящими креплениями

Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячие стропила

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.

Стропила в системе висячего типа

Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.

Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной .

Расчет установки стропил

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между точками опоры), а также – от конструкции крыши.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны , необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

Запилы на мауэрлате

Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

В данном варианте запил делается на стропильной ноге

При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным , поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

Богатый выбор металлических крепежных деталей

При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

Крепление стропил к мауэрлату — как выполнить правильно?

Один из важнейших соединительных узлов в конструкции крыши – крепление стропил к мауэрлату. Есть несколько подходов к решению этой проблемы.

Источник: stroyday.ru

[content-egg module=GdeSlon template=compare]

крепление стропил к мауэрлату, к балкам перекрытия, к стене

Прочность крыши — это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это — целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Как вы видите, все выполнимо своими руками:

Существует два вида стропил — наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т. е. максимальной:

Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть ,так может и не быть.

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

И еще так:

Несколько ценных советов

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача — сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.

Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам — болтовое:

Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта — сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 — жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

Способ #2 — крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Или еще вот отличный наглядный пример:

Способ #3 — скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 — крепление с большой степенью свободы

Это — наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 — сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы

Содержание:

Грамотное крепление стропил к мауэрлату обеспечит долговечность кровли, позволит избежать множества проблем.

Элементы для крепления стропил к мауэрлату

В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.

Необходимые элементы крепления:

крепежные элементы LK;
резьбовые изделия;
проволочные стяжки;
монтажная лента с перфорацией;
уголки;
пластины;
гвозди;
кронштейны для стропил.

При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Как правильно и чем лучше крепить

Крепежные элементы LK предназначены для опирания стропил к мауэрлату и соединения других деталей. При их использовании не требуется посадка на анкерные болты.

Перфорированная монтажная лента позволяет повысить прочность узлов крепления стропил. Ее использование обеспечит большую надежность соединения, при этом не нарушает целостность несущих конструкций, а также никак их не ослабляет. Для монтажа перфорированной лентой нужны гвозди либо винтовые крепежи.

Уголок для стропил КР, а также его разновидности — часто используемый крепежный элемент в строительстве. В нашем случае он задействован в фиксации стропильных ног. Его использование позволит сделать узлы соединения более прочными. Такие детали дают конструкции дополнительной надежности, препятствуют смещением стропилин. Монтаж уголка возможен на саморезы или ершенные гвозди, в которых имеются выступы.

Необходимо выбирать качественные крепежные элементы, в которых присутствует антикоррозийная защита. В противном случае конструкция получится недостаточно надежной, значительно возрастет риск поломки.

Когда нужен мауэрлат

Мауэрлат — деревянная конструкция, предназначенная для закрепления стропил и равномерному распределению давления на стены и фундамент постройки. Делается она из бруса или бревна. Такую конструкцию еще часто называют фундаментом крыши.

Рекомендация: если идет постройка дома из бруса либо бревна, в качестве опоры для стропилин выступает обвязка стен. При этом не нужен монтаж дополнительных конструкций.

Для построек, у которых стены состоят из штучных материалов (например, кирпича, газобетонных блоков и так далее), требуется установка мауэрлата. Необходимость появляется ввиду того, что стены таких сооружений неспособны выдержать точечные нагрузки. А у пенобетонных блоков недостаточная прочность для поддержки стропильной системы, высокая нагрузка просто вырвет крепеж. Теперь разберемся, как правильно крепить стропила к мауэрлату.

Специалисты советуют делать бетонный пояс с дополнительным армированием в верхней части стен. Тогда получится прочно закрепить деревянный брус на основании.

Нужно подобрать цельную балку по ширине такую же, как и стена, и высотой 20 сантиметров. В нее надежно устанавливается крепеж для опорного бруса. Обычно для этого выбирают анкерные болты, их можно заменить шпильками с диаметром не меньше 14 миллиметров, расположить их нужно вертикально. Необходимо загнуть нижние концы крепежных элементов, это исключит возможность их вырывания под действием нагрузки. Для закладного крепежа максимальный шаг составляет 1.5 м.

Совет: если использовать шпильки меньшего диаметра, то они не выдержат всю нагрузку и деформируются.

В брусе для установки мауэрлата нужно проделать отверстия для ранее вмурованных шпилек, а затем соединить обе части. Перед монтажом бруса необходимо обустроить гидроизоляцию, в противном случае возможно гниение древесины.

Монтаж стропил к мауэрлату

Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.

Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.

При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Опирание стропильных ног — основные правила

Для крыш деревянных домов необходимо использование так называемых салазок. Это специальные крепежные элементы, обеспечивающие скользящее соединение. С помощью «салазок» получится сделать крепление стропил к мауэрлату с возможностью движения конструкций. Тогда в случае усадки дома не произойдет деформации кровли.

Выбор способа крепежа стропил к мауэрлату должен основываться на конструктивных особенностях крыши. Если сооружение не деревянное, то необходимо делать жесткие сочленения.

Для способа выполнения задачи с вырезкой «седла» необходимо придерживаться следующей инструкции:

Первый шаг — вырез в стропильной ноге. Его нужно сделать таким образом, чтобы получилось поставить стропилину на брус. Нельзя забывать, что угол ее наклона должен соответствовать наклону крыши.
Затем стропилину нужно посадить на гвозди. По одному с каждой боковой стороны, вбивать под углом, чтобы они скрестились в мауэрлате, еще один гвоздь сверху.
С помощью скоб и проволоки-катанки укрепляется узел соединения.

Такой подход к монтажу стропил позволяет добиться максимальной надежность узлов крепления. Конструкция прослужит весь свой срок без каких-либо поломок.

Использование уголка

Существует схема крепления стропила к мауэрлату.

Крепление стропил на металлический уголок:

Для начала нужно сделать вырез стропильной ноги под таким углом, чтобы получился необходимый наклон кровли.
Подшивной брус размещается по краю мауэрлата. Его длина должна составлять примерно 1 м. В брус будут упираться стропила согласно линии давления. В таком случае исключено смещение стропильной ноги при распорных нагрузках.
Для фиксации стропилины с боковых сторон к мауэрлату используются металлические уголки. Их применение позволяет исключить поперечное смещение стропилины.
Проволока-катанка позволяет придать дополнительной прочности узлу крепления.

Необходимо четко придерживаться инструкции, чтобы выполнить работу максимально качественно. В продаже имеются уголки для крепления стропил к мауэрлату.

Разновидности уголка КР:

«КР5» — уголок с большой несущей способность;
«КР 6» (еще называется усиленным уголком) — стальной элемент (толщина — 3 мм), присутствует анкерное отверстие, предназначается для фиксации тяжелых конструкций;
«КР11» и «КР21» — модернизированные модели уголков «КР1» и «КР2», в них присутствуют отверстия для анкерных болтов, их использование снижает риск вырывания крепежа в случае повышенной нагрузки или осадки постройки.

Вспомогательные и несущие части стропильной системы фиксируются с помощью уголка КМ, который сделан из перфорированной стали. Среди достоинств данного элемента можно выделить возможность крепления на шурупы или саморезы, а также простоту монтажа.

Усиленный уголок KMPR используется для скрепления элементов под прямым углом. С его помощью получится надежно зафиксировать стропила на опорном брусе. Возможна регулировка уголка, чтобы подстроить элемент под конструкцию.

Крепление стропил к мауэрлату — как выполнить правильно?

Крепление стропил к мауэрлату

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

Эти крепления могут быть разными по конструкции — закрытыми и съемными.

Закрытое скользящее крепление

Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

Подвижное скользящее крепление открытого типа

Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

Разнообразные жесткие крепления

Крепление ЛК1

Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.

Обозначение	Размер в мм
LK-1L	40 × 170
LK-2P	40 × 170
LK-3L	40 × 210
LK-4P	40 × 210
LK-5L	40 × 250
LK-6P	40 × 250

Крепления ЛК в деле

Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.

Уголок с усиленным ребром жесткости на изгибе

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

Крепление стропил к мауэрлату уголками

Обозначение	Размер (длина, высота, ширина, толщина металла) в мм	Обозначение	Размер (длина, высота, ширина, толщина металла) в мм
Усиленный уголок	105 × 105 × 90 × 2	Усиленный уголок KP5	140 × 140 × 65 × 2,5
Усиленный уголок	130 × 130 × 100 × 2	Усиленный уголок KP6	105 × 172 × 90 × 3,0
Усиленный уголок	105 × 105 × 90 × 2	Усиленный уголок KP7	145 × 145 × 90 × 2,5
Усиленный уголок	50 × 50 × 35 × 2	Усиленный уголок KP8	145 × 70 × 90 × 2,5
Усиленный уголок	70 × 70 × 55 × 2	Усиленный уголок KPL1	90 × 90 × 65 × 2
Усиленный уголок	90 × 90 × 40 × 2	Усиленный уголок KPL11	90 × 90 × 65 × 2
Усиленный уголок KP1	90 × 90 × 65 × 2,5	Усиленный уголок KPL2	105 × 105 × 90 × 2
Усиленный уголок KP11	90 × 90 × 65 × 2,5	Усиленный уголок KPL21	105 × 105 × 90 × 2
Усиленный уголок KP2	105 × 105 × 90 × 2,5	Усиленный уголок KPL3	90 × 50 × 55 × 2
Усиленный уголок KP21	105 × 105 × 90 × 2,5	Усиленный уголок KPL4	70 × 70 × 55 × 2
Усиленный уголок KP3	90 × 50 × 55 × 2,5	Усиленный уголок KPL5	50 × 50 × 35 × 2
Усиленный уголок KP4	70 × 70 × 55 × 2,5	Усиленный уголок KPL6	60 × 60 × 45 × 2

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.

Уголки серии КР

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

Уголок КМ

— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

Усиленный уголок серии KMRP

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Обозначение уголка	Размеры в мм
	a	b	c
KMRP1	60	60	60
KMRP2	80	80	80
KMRP3	100	100	100

Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Крепление стропила между двумя дощатыми накладками

Такое закрепление стропил дает хорошую жесткость и надежность. Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Крепление с применением усиливающей подкладки

Фиксация с помощью проволочной скрутки

Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Крепление «по-старинке» — скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

Часто на помощь приходит металлическая перфорированная лента

Особенности стропильных систем

Разновидности стропильных систем

Наслонные стропила

Наслонные стропила с опорой на капитальную перегородку

Стропила со скользящими креплениями

Висячие стропила

Стропила в системе висячего типа

Жесткое крепление стропил к мауэрлату

Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

Висячая система с дополнительными элементами

Расчет установки стропил

Шаг установки стропильных ног в мм	Длина стропильных ног в мм
	3000	3500	4000	4500	5000	5500	6000
600	40×150	40×175	50×150	50×150	50×175	50×200	50×200
900	50×150	50×175	50×200	75×175	75×175	75×200	75×200
1100	75×125	75×150	75×175	75×175	75×200	75×200	100×200
1400	75×150	75×175	75×200	75×200	75×200	100×200	100×200
1750	100×150	75×200	75×200	100×200	100×200	100×250	100×250
2150	100×150	100×175	100×200	100×200	100×250	100×250	—

Воспользуйтесь калькулятором расчета длины стропильных ног для разных типов крыш, в статье на нашем портале.

Цены на различные виды крепежа для стропил

~~Крепеж для стропил~~

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

Запилы на мауэрлате

Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

В данном варианте запил делается на стропильной ноге

При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

Богатый выбор металлических крепежных деталей

При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

Видео: несколько примеров крепления стропил к мауэрлату

Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно, грамотно подобрать и правильно смонтировать все крепежные узлы.

Крепление стропил крепежами: пластинами, уголками, скобами

Стропильная система является каркасом всей крыши. Именно эта конструкция берет на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала исправно и надежно, следует правильно произвести крепление стропил. Эту работу можно выполнить различными способами. Многое будет зависеть от места, где производится крепление стропильных ног, а также от типа самой системы. Так как правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом и пойдет речь.

Крепим к мауэрлату

Стропильная система – это довольно сложная конструкция. В нее входят множество элементов. Именно поэтому очень важно правильно прикрепить каждую деталь к нужному месту. При возведении каркаса будущей крыши по всему периметру стен дома монтируется мауэрлат. Этот элемент должен равномерно распределять все нагрузки. Именно сюда, чаще всего, производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но и в этом случае крепеж производится аналогично.

Так как сделать крепление стропил к мауэрлату? Какие варианты предлагают профессиональные строители? Здесь существует несколько способов крепления, а именно:

Первый вариант крепежа называется жестким. Такое соединение считается наиболее надежным. Но при этом вам придется потратить больше сил и времени. Суть такого крепления стропил заключается в следующем. В ноге делается запил. Он должен своей геометрией повторять форму мауэрлата. Глубина запила не должна быть более одной трети ширины стропил. Чтобы облегчить работу можно сделать шаблон. Его делают по первой стропиле. Далее с помощью шаблона можно запилить остальные. Но такой вариант можно использовать только в том случае, если мауэрлат ровный и лежит строго по горизонтали. В противном случае каждый крепеж нужно будет подгонять по отдельности.
Закрепить стропила можно и с применением упорного бруска. Такой способ довольно прост, поэтому его рекомендуют использовать новичкам. В этом случае крепление стропил к мауэрлату производится с использованием двух брусков. В их качестве выступают доски с толщиной не менее 40 миллиметров. Их нужно закрепить с двух сторон каждой из стропил. Делать это лучше всего с помощью гвоздей. Далее упорные брусья крепятся к самому мауэрлату. При таком способе крепления стропил легко регулировать и угол наклона ската, и длину свесов.
Еще один вариант выполнения подобной работы – это применение скользящего метода. Таким способом стоит крепить в случае, если дом выполнен из дерева. Этот материал дает усадку. Чтобы стропильная система не «развалилась» все места соединения должны быть подвижными. Для того, чтобы скреплять скользящим методом, необходимо приобрести специальные фиксаторы. Такая конструкция состоит из двух частей. Одна монтируется на стропилу, другая на мауэрлат. В результате получается подвижное крепление, читайте также: скользящая опора для стропил.

Это основные виды соединения стропил и мауэрлата. Довольно часто их комбинируют. Например, если нужно покрыть крышей сруб (стены выложены из бревен), то применяют скользящий метод. Но для большей прочности в стропилах делают запил по дуге. Такой способ более трудоемкий и не каждому «новичку» под силу.

Видео по теме:

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы. Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

- крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе. Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;
- крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы. При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;
- привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего. Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Видео по теме:

Существуют и другие варианты подобного крепления. Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Как сшивать

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не будет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. А как можно справиться с такой задачей? Здесь строители советуют крепить части между собой одним из следующих способов:

Крепление можно производить встык. В этом случае концы обоих частей стропил запиливаются строго под девяносто градусов. Далее они стыкуются и закрепляются планками, накладками из досок или зубчатыми пластинами. При этом гвозди или саморезы нужно размещать в шахматном порядке.
Крепить обе части стропил можно внахлест. Именно такой способ применяется чаще всего. В этом случае две части совмещаются так, чтобы был нахлест не менее одного метра. Далее крепление производится с помощью гвоздей, забитых в шахматном порядке. Вместо этого можно применять шпильки с гайками.
Чтобы добиться максимальной прочности соединения стропил выполненных из бруса, лучше применять метод сращивания косым срубом. В этом случае на концах делается срез под углом в 45 градусов. Такие выемки на обеих частях стропил должны идеально совпадать. Если так не получилось и остался зазор, то следует доработать поверхности рубанком и наждачкой. После этого концы брусьев стыкуются, и производится крепление с помощью болтов или шпилек.

Диагональные или основные стропила не всегда можно выполнить из цельной доски или бруса. В этой ситуации без сращивания двух частей вам не обойтись. Но выполняя эту работу нужно помнить об основном правиле. Такое соединение должно быть прочным, ведь на него будут оказывать влияние сильные нагрузки. Поэтому крепление нужно делать качественно и не спеша.

Что применяют при работе

Как крепить стропила к мауэрлату или между собой, об этом было рассказано чуть выше. Существует множество вариантов сделать эту работу. Но чтобы место соединения было прочное, следует применять правильные крепежные приспособления. Конечно, в первую очередь речь идет о гвоздях. Именно с их помощью чаще всего и выполняется крепления стропил и других элементов системы. Но существуют и другие приспособления.

При возведении крыши дома могут применяться следующие элементы:

специальная монтажная перфорированная лента;
металлические уголки;
пластины из стали;
опора балки и бруса;
гвоздевые пластины;
проволочная стяжка;
болты с гайками;
скобы;
уголки КР;
кронштейны WB;
крепежные элементы LK и так далее.

Крепеж для стропильной системы выпускается в большом ассортименте. Каждый из них имеет свои особенности применения, плюсы и недостатки. Довольно часто для надежного крепления используют металлические уголки и пластины. Такой крепеж для стропил позволяет надежно удерживать последние на своем месте. У конька чаще всего применяют уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь гвоздевой вид. Последний вариант не нуждается в дополнительном креплении (тут не используются гвозди или саморезы). На обратной стороне пластины уже имеются тонкие и острые выступы, с помощью которых она и монтируется. Но тут есть одна тонкость. Гвоздевую платину можно использовать только в том случае, если стропильная пара собирается на горизонтальной поверхности, а уж потом устанавливается на свое место.

Очень часто применяют еще один крепежный элемент – это скобы. Они представляют собой металлический прут, согнутый с обоих концов под прямым углом. С помощью скоб можно усиливать места крепления стропил к мауэрлату или к коньковому брусу.

Уголки КР выпускаются в большом ассортименте. Главная их цель – это не допустить ослабление болтового соединения. Кронштейны WB используются для крепления стропил к брусьям стен. При этом делать вырубки нет необходимости. Поэтому их применение значительно упрощает и ускоряет работы.

Некоторые рекомендации

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

Не важно, из какого материала выполнены стены дома, всегда нужно делать мауэрлат. Пеноблок, кирпич или что-то другое, все это не даст нужную горизонтальность. В результате крепление стропил будет делать сложнее. К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен. Но и тут без мауэрлата будет трудно обойтись, если самый верхний ряд уложен не строго по горизонтали.
Если стропильные ноги сшиты из двух частей, то место соединение необходимо усилить. В этом случае под ним устанавливаются подкосы или стойки. В этом случае, для крепления дополнительных опор, можно использовать пластины различных видов.
Если в стропильной системе не используется коньковый прогон (висячая конструкция), то верхнее место соединения фермы следует усилить. В этом случае помимо обычного крепления стропил между собой применяются металлические уголки или пластины.
Особые сложности может вызвать монтаж каркаса вальмовой крыши. Здесь, кроме основных стропил, применяются диагональные и нарожники. Именно с креплением их могут возникнуть трудности. Диагональные стропила верхним концом крепят к торцу конькового прогона и с основной стропиле. При этом используют метод врубки. На самой диагональной стропиле следует сделать вырубки или набить специальные бруски. К ним и будут крепиться нарожники.
Если делается жесткое крепление стропил к мауэрлату с применением шаблона, то нужно быть внимательным. В первую очередь вы должны убедиться, что соблюдена и горизонтальность и вертикальность. Мауэрлат должен лежать ровно. Сделав шаблон, не спешите делать спилы на остальных стропилах. Следует пройти по всем местам крепления. Это необходимо чтобы проверить идеально ли подходит шаблон.
Делая монтаж, вначале ставят две крайние фермы, по обеим сторонам дома. Затем между ними натягивают веревку. Она будет служить ориентиром, чтобы остальные стропильные пары крепились на одном уровне.
Если используется способ с упорными брусками, то дополнительных элементов фиксации от опрокидывания делать не стоит. Но только в том случае, если крепление производится с двух сторон стропил. Во всех остальных вариантах необходимы дополнительные приспособления, которые будут предотвращать опрокидывание.
Скользящее крепление можно использовать не всегда. Так как снизу надежного упора не будет, то коньковый прогон должен быть обязательно. Поэтому такой способ крепления стропил к мауэрлату применяется только при наслонной системе.
Еще один нюанс касается скользящего метода. Если таковой применяется, то сверху следует крепить стропила с помощью шарнирного соединения. С его помощью можно погасить вертикальные нагрузки.
Выбирая место, куда будет крепиться стропила, следует избегать проблемных участков. Это, главным образом сучки. Место вокруг них достаточно непрочное. Если сюда произвести крепление стропил, то соединение будет ненадежным. Если на участке обнаружено место подверженное гниению, то такой деревянный элемент использовать категорически нельзя.

Видео по теме:

Многие специалисты советуют дополнительно скреплять места соединения стальной проволокой. С ее помощью вся система будет более надежной. Кроме того, перед монтажом необходимо в обязательном порядке обработать все деревянные элементы специальными пропитками. Они предохранят всю конструкцию от возгорания, а также от плесени и жучков.

Посмотрите еще статьи:

Стропила — Проектирование зданий Wiki

Стропила — это конструктивный элемент, который используется как часть конструкции крыши. Обычно он проходит от конька или вальмы крыши до настенной плиты внешней стены. Стропила обычно укладываются последовательно, бок о бок, обеспечивая основу для поддержки настилов крыш, кровельных покрытий и т. Д.

Стропила обычно изготавливаются из дерева или стали и могут быть скрыты внутри конструкции крыши или могут быть оставлены открытыми для пространства под ними.Сверху и перпендикулярно к ним могут быть уложены рейки для крепления кровельного покрытия.

Стропила могут быть использованы в качестве ключевого компонента различных конструкций крыш. Парная крыша состоит из двух стропил , прислоненных друг к другу, привязанных в местах пересечения наверху. Стропила располагаются на стеновой плите, которая является эффективным средством распределения нагрузки, оказываемой конструкцией крыши, вниз по стенам, не создавая точек давления в местах, где каждое стропило встречается со стеной.

Закрытая парная крыша добавляет потолочные балки, проходящие горизонтально между стропилами футов, чтобы поддерживать потолок и сделать конструкцию более жесткой.

Чтобы увеличить возможные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или привлечения дополнительных затрат, были введены прогоны. Они проходят перпендикулярно стропилам , обеспечивая дополнительную жесткость. Установив прогон в конструкцию крыши, стропила больше не должны быть такими толстыми и тяжелыми, что позволяет увеличить потенциальные пролеты.

В современном домостроении наиболее распространенная форма стропила известна как стропильная балка fink или w. Он состоит из стропил , включающих элементы растяжения и сжатия в форме W. Он может иметь пролеты до 12 м и может быть спроектирован с учетом множества различных углов наклона.

Подробнее см .: Стропила шпунтовые

К наиболее распространенным типам стропил относятся:

Основные стропила : Обычно самые большие стропила , расположенные на концах конструкции крыши.
Обычные стропила: Стропила меньшего размера, расположенные между основными на обоих концах.
Вспомогательные стропила: реже, но их можно использовать для поддержки и усиления основного стропила.
Стропила Compass: изогнутая или изогнутая вверху или как на верхней, так и на нижней поверхностях.
Стропила бордюрная: Верхние стропила в двускатной или мансардной крыше.
Вальмовые стропила: Меньшие стропила, используемые для углов вальмовой крыши.
Королевские стропила: Стропила со стороны вальмовой крыши являются самыми длинными и находятся на одной линии с коньком.
Стропило долины: Основное стропило, которое находится в самой низкой точке крыши долины.
Стропило-домкрат: Стропило, укорачиваемое путем приземления на бедро стропило или прерываемого слуховым окном.
Стропила баржи: на фронтоне это самые внешние стропила , которые иногда используются для образования свеса крыши.

[править] Статьи по теме «Проектирование зданий» Wiki

стропила Vs. Фермы — что лучше для кровли дома?

Всем известно, что крыша — это самая верхняя часть здания, рядного дома, бунгало и т. Д.который выполнен в виде каркаса для защиты имущества от дождя, ветра, снега и пыли. Однако прочная крыша должна иметь такой же прочный каркас, на котором она будет опираться.

Как партнер Amazon я зарабатываю на соответствующих покупках.

Крыши бывают разных размеров и форм, таких как односкатные, шатровые, плоские, двускатные, двускатные и многие другие.

Чрезвычайно популярные стропила (показаны на левом изображении выше) в прошлом использовались в большинстве домов.Однако благодаря передовым технологиям были начаты новые строительные технологии с использованием ферм (показано на правом изображении выше).

Фермы раньше встречались только на огромных постройках, таких как церкви и большие строения, однако теперь ситуация изменилась.

Стропила и фермы крыши — это не одно и то же. , и у каждого из них есть свои уникальные плюсы и минусы. В этой статье мы сравним и сопоставим эти две конструкции каркаса кровли и подробно опишем их ниже.
Краткий обзор ферм и стропил
Стропила и фермы поддерживают крышу и имеют треугольную форму и структуру.
Имея две основные внешние балки, стропила поддерживают конструкцию крыши. Однако фермы состоят из нескольких балок, которые обеспечивают дополнительную поддержку конструкции крыши.
Разработанные в среднем возрасте, фермы стали обычным явлением среди американцев. 4 из 5 человек в США предпочитают фермы стропилам, поскольку они более прочные.
Стропила — это кровельные балки с уклоном от коньковой балки к вершине стены, которые использовались с давних времен.Стропила — это длинные доски, поддерживающие кровельную обшивку. С точки зрения качества одинаково хороши как стропила, так и фермы.
Нет разницы в качестве кровли у обоих. Стропила дарят прекрасное ощущение открытого пространства и значительно красивее смотрятся в качестве открытого потолка. Фермы, напротив, придают сводчатый вид потолка и не создают ощущения открытого потолка.
Основное различие между стропилами и фермами заключается в способе строительства.Фермы производятся на заводе в контролируемой среде, чтобы гарантировать высокое качество продукции. Большинство заводов по производству ферм автоматизированы, что означает, что они строятся в кратчайшие сроки.
С другой стороны, стропила
занимают много времени, поскольку они строятся и собираются на месте, по одной детали. Доступные по более низкой цене, стропила могут быть изготовлены на строительной площадке в соответствии со спецификациями собственности.
С другой стороны, фермы
проектируются и изготавливаются на заводе, поэтому их установка на строительной площадке занимает меньше времени.
Однако установка ферм требует точных спецификаций площадки, поскольку они предварительно собираются и изготавливаются на заводе. Стропила, в отличие от ферм, не требуют предварительного планирования, поскольку они строятся и устанавливаются на месте, где доступны спецификации.
Поскольку фермы являются сборными, они могут быть дороже, чем стропила, однако монтаж стропил и затраты на рабочую силу, связанные с стропилами крыши, сравнительно выше, чем с фермами.
Установка стропил
может занять целую неделю, тогда как фермы могут быть установлены за день, что означает, что фермы могут сэкономить много времени.
Однако, если строительная площадка расположена в отдаленном месте, куда нелегко добраться до негабаритных грузовиков, доставка готовых ферм может стать проблемой. Поскольку стропила разрезаются и собираются на месте, о транспортировке не нужно беспокоиться.
Однако установка стропил будет дорогостоящим делом, если стоимость пиломатериалов слишком высока. Также установка стропил требует большого мастерства. С другой стороны, фермы поставляются с подробным руководством по установке, которое не требует каких-либо определенных навыков.
Чтобы выбрать между стропилами крыши и фермами, необходимо принять во внимание размер собственности. Например, если дом относительно небольшой, целесообразно выбрать стропила.
С другой стороны, фермы
подходят для больших конструкций, так как установка ферм на небольшие конструкции может быть сложной задачей. Кроме того, для установки ферм потребуется кран, поскольку предварительно построенную ферму тяжело транспортировать и ее сложно поднять на место.
Одним из преимуществ использования стропил является то, что конструкция крыши является гибкой и может быть изменена без ущерба для конструкции.Однако фермы не могут быть легко изменены после их установки.
Просверливание отверстия для электричества или даже разрезание любой части ремня может нарушить целостность конструкции. Для изменений в случае стропильной крыши потребуется консультация профессионального инженера.
Следовательно, важно изучить варианты и узнать мнение нескольких плотников, поставщиков пиломатериалов и компаний, занимающихся фермой, чтобы прийти к разумному и экономичному решению.
Итак, и стропила, и фермы имеют свои достоинства и недостатки.Мы не можем сказать вам, какой из них лучше всего подходит для вас, поскольку вам необходимо проанализировать его в соответствии с вашими потребностями. Таким образом, мы объяснили вам плюсы и минусы как стропил, так и стропил.
Что такое стропила? — Краткое описание
Стропила — это основные конструктивные элементы, которые необходимы для строительства крыши, простирающиеся от конька или бедра до внешней стены и обеспечивающие основу для установки черепицы.
Подрядчики устанавливают стропила бок о бок, и хотя традиционно для стропил использовали древесину, сегодня в кровельной промышленности используются такие материалы, как сталь.Как внутренние опорные системы, стропила почти всегда скрыты от глаз при осмотре дома.
Источник
Хотя потолки часто скрывают стропила, для некоторых стилей интерьера открытые стропила представляют собой отличные архитектурные особенности, но стропила больше не являются «одним типом, подходящим для всех».
В настоящее время кровельная промышленность признает как минимум 10 распространенных типов стропил:
Принцип;
Обычный;
Вспомогательный;
Компас;
Бордюр;
Hip;
King;
Valley;
Джек и
Баржа.
Один или несколько из этих стилей могут быть использованы для создания уникальной структуры и внешнего вида крыши, поскольку в наши дни у строителей есть много вариантов угла наклона, из которых они могут выбирать.
Что такое кровельные фермы? — Краткое описание
Эти популярные альтернативы стропилам нашли применение в сердцах и умах подрядчиков, проектировщиков и потребителей, потому что готовые фермы обладают множеством преимуществ.
Источник
Легко обнаружить ферму, потому что этот элемент крыши уникальной формы остается целым и состоит из взаимосвязанных компонентов, таких как стропила, балки и домкраты.Они имеют форму А-образных рам, которые устанавливаются как одно целое.
Из-за своей популярности стропильные фермы выпускаются в различных вариантах исполнения. Они могут быть плоскими для хранения на чердаке или наклонными для заполнения углов.
Как и стропила, вы можете найти фермы из дерева или стали, а для подрядчиков и кровельщиков, желающих придать крыше уникальный вид, популярные стили фермы включают Dual pitch, Howe, Queen Post, Pratt, Stub, Fink и другие.
Сравнение стоимости стропил и ферм
По данным Networx.com, споры между стропилами и фермами могут разгореться, когда плотники, подрядчики и архитекторы придумывают чертежи нового дома. Добавьте сюда элемент бюджета на строительство, и именно здесь резина встречается с дорогой.
Поскольку фермы обычно предварительно сооружаются за пределами строительной площадки и доставляются на работу, их установка быстрее и дешевле, чем стропила, поскольку они используют меньшие и более дешевые куски пиломатериалов и полагаются на несколько компонентов для усиления блока, а не на вес. несущие только стропила.
Из какого дерева изготавливаются стропильные фермы?
Три самых популярных вида древесины, из которых изготавливаются фермы: выдержанной ели , желтой сосны и древесины красного кедра .
Иногда эти деревянные доски могут быть усилены путем склеивания или ламинирования более тонких деревянных частей вместе для создания более толстой балки, из которой построена ферма.
Другие виды древесины, используемые для строительства ферм, часто зависят от наличия древесины в этой конкретной области.
Металлические кровельные фермы, хотя и доступны для продажи, редко могут служить хорошей заменой древесине. Они не только более дорогие, но и обычно требуют большего ухода, и не каждый кровельщик умеет устанавливать металлические фермы.
Кроме того, металл не переносит тепло так же эффективно, как дерево, а когда дело доходит до звукоизоляции и особенно ржавчины, вы можете столкнуться с большим количеством проблем, чем при использовании деревянных ферм.
На крышах домов фермы прочнее, чем стропила?
Не секрет, что фермы популярнее стропил.В наши дни при строительстве новых домов с их помощью строят 80 процентов всех крыш.
При этом производство ферм может создавать больше отходов, но, с другой стороны, производители ферм могут использовать отходы. Эта смесь материалов обычно делает фермы более прочными, чем стропила.
Стропила могут быть одинаково прочными при сравнении, поскольку фермы «больше полагаются на прочность отдельных частей пиломатериала… и меньше на геометрию».
После установки на стропила израсходуется больше древесины, поэтому они весят больше, но фермы прочнее, потому что они более эффективны и способны обеспечить максимальную прочность при меньшем количестве материалов.
Что лучше при строительстве сарая: стропила или фермы?
Для подрядчиков, чье увлечение сравнениями не знает границ, споры между использованием стропил или ферм для строительства сараев могут привести к длительным спорам, в основе которых лежит слово «лучше».
Для начала, добавить подходящую односкатную крышу сложнее, чем может показаться на первый взгляд, но вы, возможно, не удивитесь, узнав, что стропильные фермы проще использовать при покрытии сарая, и установка, вероятно, также будет проще.
Сделайте одну ферму, скопируйте ее, и вы построили прочную систему. Конечным результатом является более прочный блок, который охватывает большие расстояния, и вам не нужны внутренние стены, чтобы выдерживать вес.
Вы живете в климате, где сотни фунтов снега и льда могут ударить по односкатной крыше? В таком случае фермы, вероятно, будут лучшим вариантом, поэтому вы получите выигрышную комбинацию: фермы не только стоят меньше и прочнее, но и вы получите больше места для хранения, и не поэтому вам нужно сарай в первую очередь?
Стропила и балки — краткое сравнение
После знакомства с фермами и стропилами существует третий вариант выполнения работ на крыше вашего дома: балки.
Эти параллельные горизонтальные балки, обычно сделанные из дерева, но часто изготавливаемые из альтернативных материалов, таких как стальные балки с двутавровым профилем, добавляют к уравнению третий элемент кровли.
Их цель? Расширьте открытое пространство, чтобы соединить противоположные стены, чтобы поддерживать как пол выше, так и потолок ниже.
Балки бывают шириной от 8 до 12 дюймов и обычно имеют толщину 1½ дюйма. Редакторы журнала SBC Magazine советуют читателям использовать правильную терминологию при различении между ними, отмечая, что слишком многие люди меняют термины взаимно.
«Балка потолка — это просто горизонтальный элемент каркаса, который проходит между стенами или стропилами для поддержки потолка», — говорят редакторы, в то время как «стропильная балка — это горизонтальный элемент каркаса, который проходит между стропилами, чтобы противостоять давлению стропил наружу».
Пытаясь понять разницу между балками и стропилами, помните об этом, говорят эксперты SBC: это вопрос функции, а не объекта, достаточной причины, чтобы прочитать всю их статью, чтобы вы понимали различия, прежде чем заключать контракт на работу или пытаться Самостоятельно накрыть крышу здания:.
ПРЕДЛАГАЕМЫЕ ЧТЕНИЯ:
Прочие ресурсы
https://www.designingbuildings.co.uk/wiki/Rafter
https://www.findlayroofing.com/news/roofing-101-what-is-a-truss
https://www.networx.com / article / rafters-vs-trusses
https://freimans.com/metal-vs-timber-why-its-better-to-use-timber-trusses/
https://www.doityourself.com/stry/ сиденье-вырез
https://www.garagejournal.com/forum/showthread.php?t=261640
https: // пластилиновый домик.com / rafters-vs-trusses-for-shed /
https://www.hunker.com/12542157/the-difference-between-joists-rafters
рафтеров против ферм — знай различия
Если вы собираетесь построить дом, главное — помимо фундамента — подумать не что иное, как конструкции, поддерживающие вашу крышу.
Как оказалось, решение будет иметь две возможности. Это могут быть как стропила, так и фермы.
В прошлом стропила были популярны в жилищной промышленности.В отличие от прошлого, сегодня кажется, что оба метода еще не совершенны.
У них должны быть либо преимущества, либо недостатки. Следовательно, получите подробную информацию о стропилах и ферм.
1. Что такое стропила?
design.medeek.com
Стропила — это удлиненные доски, размер которых обычно составляет около 2 x 10 или 2 x 12 дюймов. Обычно они наклоняются от точки, называемой балкой центрального гребня, и пересекаются с внешними стенами.
Роль длинных досок очень важна для удержания кровли, а также ее обшивки.Метод, используемый для вовлечения стропил, признан палочным каркасом.
2. Что такое фермы?
design.medeek.com
Фермы — это сборные конструкции, в основном деревянные. В конце концов, они образуют треугольную лямку, которая поддерживает крышу. Фермы играют значительную роль в процессе привязки к наружным стенам.
Они стоят вместе с поясами (наклонные балки, расширяющиеся до пика фермы). Стяжки и балки в лямках предназначены для распределения нагрузки на крышу по всей площади.
В отличие от стропил, устанавливаемых на месте, фермы обычно производятся на заводе.
Читайте также: 12 типов ферм для дома
3. В чем разница между стропилами и фермами?
Пришло время сравнить стропильную конструкцию и ферму. Начнем с самого стропила. Во-первых, по вашей первоначальной схеме делается стропила, превращающая чердак в дополнительное помещение.
Он обеспечивает большее пространство, которое можно использовать в качестве хранилища.Стропильная конструкция также предлагает изоляцию чердака, выполняющую функцию лучистого барьера.
Интересным фактом является то, что здесь представлен широкий спектр вариантов потолка от собора до сводчатого стиля. Более того, он соответствует вашему строительному плану, так как ранее он был тщательно разработан на месте.
А как насчет недостатка стропила? Что касается сроков, то кажется, что стропило отнимает много времени, поэтому строительство становится медленнее.
Для завершения кровельного проекта требуется больше профессионалов.На это уйдет больше времени, если в доме будет солидная стропильная крыша.
Так как сюда входит много рабочих, цена, к сожалению, обходится землей. Чтобы создать невероятное творение, вам нужно нанять для этого опытных людей. Значит, стропила не позволяет заниматься поделкой.
Говоря о ферме, у нее есть некоторые преимущества, которые нужно учитывать при выборе лучшей. По сравнению со стропилами, стропильные изделия превосходны с точки зрения контроля качества.
Разрабатывается автоматически в соответствии с настройками компьютера.
Можно было ожидать, что контроль качества стабильный, и да, это так. Срок завершения проекта фермы точный, и доставка в срок. Более того, он устойчив к любым погодным условиям. Предпочитать это, конечно, не вредит.
В отличие от жилого проекта стропила, в отделке которого задействовано много людей, у фермы есть исключение. Знаешь что; строительство намного быстрее, чем ранний выбор.На то, чтобы все выглядело идеально, требуется всего один-два дня.
Чтобы убедить вас, мы приводим вам еще один факт, привлекающий внимание, то есть его прочность, которая больше, чем у стропила.
Такая особенность не может быть отделена от состава ферм и балок. Те, кто сравнивает стоимость ферм и стропил, вы обнаружите, что фермы, конечно, намного дешевле. Это снижает совокупные затраты до 16 процентов.
Помимо достоинств, у фермы есть минусы, на которые стоит обратить внимание.Первый недостаток в том, что фермы не дают лишнего места. Другими словами, это уменьшает пространство на чердаке.
Поскольку они производятся на заводе, должна быть система доставки, в которой используется большой грузовик с 18 колесами.
Конечно, вам нужно убедиться, что ваш участок достаточно велик, чтобы на нем мог разместиться автомобиль. Это может быть что-то проблематичное, если у вас нет большой дороги.
Кроме того, он кажется громоздким, что делает его таким тяжелым.Перемещение с грузовика на крышу вашего дома не может осуществляться людьми. Более того, вы должны позволить крану сделать это за вас.
Да, цена готового изделия из ферм относительно ниже, чем на стропильную. Однако начальная стоимость не так конкурентоспособна, как вы думаете. Первоначальная стоимость изготовления изделия превышает стоимость сырья — пиломатериалов.
Еще одна отрицательная сторона ферм заключается в том, что они становятся менее гибкими, если вы планируете их менять. Когда вы передумаете, изменить дизайн практически невозможно.Если это выполнимо, то затраты, которые вы потратите на переделку, наверняка не будут небольшими.
4. Что лучше для фермы или стропил для удаленного проекта?
Во имя практичности, стропило соответствует этому. Хотя на завершение уходит больше времени, в вашем проекте никогда не будет серьезных проблем. Короче говоря, главный барьер для ферм заключается в том, как унести объект.
Как указывалось ранее, для этого требуется 18-колесный грузовик, которым невозможно управлять в удаленном месте.Географические условия затруднят строительство стропильной фермы.
5. Есть ли разница в общем качестве обоих?
В целом и стропила, и фермы имеют схожие качества. Несмотря на недостатки обоих, конструкции обладают уникальной прочностью.
Да, обработка может быть другой, но конечный результат тот же — даже на первый взгляд внешний вид имеет сходство. Небольшое различие связано просто с ценой, поскольку мы знаем, что цены на стропильные фермы ниже.
И последнее, но не менее важное: соотношение стропил по сравнению с фермами — выяснить прочность и слабость обеих конструкций. Независимо от вашего окончательного решения, очень важно знать их факты.
Как построить стропила — Сделай сам
Вам необходимо знать, как строить стропила на крыше, когда вы устанавливаете постоянную конструкцию на вашем участке. Столярные работы во многом зависят от точного измерения уклона и пролета крыши.Эти размеры определяют, какими фигурами следовать на квадрате обрамления при распиловке стропил.
Необходимые инструменты
Найдите онлайн-калькулятор кровли для выполнения расчетов, необходимых для определения длины стропил. Вы также можете приобрести специальный калькулятор в строительном магазине.
Расчет кровельного покрытия
Квадрат обрамляющий
Калибр квадратный
Рулетка
Циркулярная пила
Как построить ступеньки для стропил
Измерьте ширину здания от краев внешней стены, чтобы определить пролет крыши.
Вычтите ширину коньковой балки из пролета крыши.
Разделите скорректированное число на 2, чтобы получить размер для участка здания.
Введите это число как «пробег» в калькуляторе кровли.
Рассчитать уклон крыши.
Выражено X / 12 и может быть включено в ваши планы здания.
Например, уклон крыши 7/12 поднимается на 7 дюймов на каждые 12 дюймов высоты.
Введите это значение в калькулятор для шага.
Попросите калькулятора определить размер «диагонали» стропила крыши.
Отрегулируйте размеры ступеней на квадрате каркаса в соответствии с числами, соответствующими уклону крыши.
В этом примере поместите ступеньку на уровне 7 на коротком выступе квадрата.
Поместите другой датчик в 12 на более длинном корпусе квадрата.
Установить на доске рамку так, чтобы на конце отметка 7.
Расположите часть кадрирующего квадрата 12-ю краями вниз по доске.
Проведите линию от 7 до внешнего края квадрата.
Выпилите линию, чтобы сделать вертикальный разрез для вершины стропила.
Измерьте верхнюю часть стропильной доски и отметьте точку, в которой вы достигнете «диагональной» длины.
Расположите цифру 7 на квадрате обрамления у этой отметки и проведите линию вниз по краю.
Измерьте ширину стены.
Вычтите это число из 12.
Переверните квадрат и поместите длинную сторону квадрата поперек линии числа, представляющего 12 минус ширина стены.
Сделайте вторую линию, пересекающуюся с первой линией.
Сдвиньте квадрат вниз по доске на количество дюймов, в котором должен быть выступ.
Отметьте эту строку.
Выпилить паз в месте соединения стропил со стеной.
Обрежьте конец стропила.
Используйте эту доску как шаблон для резки других стропил.
Обратитесь к специалистам по кровельным работам в PJ Fitzpatrick
Самостоятельно браться за проекты по благоустройству дома — это очень приятно, но быстрые результаты от профессиональных кровельщиков также имеют свою привлекательность.Спросите нас о смете вашего кровельного проекта.
Определение стропил Merriam-Webster
раф · тер | \ ˈRaf-tər \
: любая из параллельных балок, поддерживающих крышу.
плот · эр | \ ˈRaf-tər \ 1 : Тот, кто ставит бревна на место и связывает их в плоты.
2 : плывущий на плоту
ступенчатых стропил на хребте | JLC Онлайн
Q: Я обрамляю двускатную крышу обычными стропилами, прикрепленными к неструктурной коньковой доске 2х12.Должны ли стропила по обеим сторонам конька выровняться или они могут быть расположены в шахматном порядке по коньковой доске?
A: Кристофер ДеБлуа, инженер-конструктор Palmer Engineering Co. в Такере, штат Джорджия, отвечает : В большинстве ситуаций стропила можно безопасно смещать по коньковой доске. Раздел 802 Кодекса CABO для дома на одну и две семьи , «Обрамление крыши», прямо не требует выравнивания стропил на противоположных сторонах коньковой доски [Примечание редактора: Джорджия приняла кодекс CABO в то время, когда эта статья была опубликована написано в 2001 году; с тех пор он принял IRC, который также не требует согласования] .Однако есть определенные преимущества в выравнивании стропил, и, если у вас нет веских причин не делать этого, я рекомендую вам выровнять их. Это не только упрощает обрамление потолков и воротниковых стяжек, но и делает каркас крыши более профессиональным, когда стропила выравниваются. При этом во многих случаях смещение стропил не создает чрезмерных напряжений в коньковой доске.
Чтобы убедиться, что коньковая доска не будет чрезмерно нагружена, я проанализировал несколько консервативный сценарий.Я выбрал двускатную крышу с уклоном 6:12 и стропилами 2×10, охватывающими 16 футов от внешних стен до коньковой доски 2×12, чтобы выдерживать расчетные нагрузки в 30 фунтов на квадратный фут (фунт-фут), а также постоянную нагрузку в 15 фунтов на квадратный фут. В этом сценарии свободные стропильные пролеты относительно длинные, расчетные нагрузки относительно высоки, а уклон крыши относительно небольшой. Я предположил, что коньковая доска — это южная желтая сосна №3, самый слабый из имеющихся сортов. Наконец, я построил свой образец крыши с максимально возможным смещением; каждое стропило находится на расстоянии 8 дюймов от двух ближайших стропил на противоположной стороне конька.Несмотря на все эти консервативные предположения, я обнаружил, что гребень 2х12 не подвергается перенапряжению при сдвиге или изгибе, а прогнозируемые прогибы незначительны.
Каждый раз, когда вы должны соединить коньковую доску, выровняйте стропила с обеих сторон по центру стыка так, чтобы 3/4 дюйма стропильного материала давило на конек с каждой стороны разрыва. Как показывает практика, не смещайте стропила ни при каких из следующих обстоятельств:
, когда расстояние между стропилами превышает 16 дюймов,
, когда временная нагрузка на крышу превышает 30 фунтов на квадратный фут
, когда уклон крыши равен 4: 12 или ниже
при использовании коньковой доски 1x, как разрешено CABO .
Определение размеров стропил согласно IRC
Хотите узнать, как легко измерить стропила?
Глава 8 Международного жилищного кодекса (IRC) 2018 регулирует проектирование и строительство кровельных и потолочных систем. Элементы крыши / потолка должны быть правильно спроектированы, чтобы обеспечить адекватную поддержку в соответствии с прилагаемыми к ним нагрузками, а также обеспечить правильную передачу этих нагрузок на несущие стены и / или поддерживающие элементы конструкции.
Международный жилищный кодекс (IRC) признает два типа обычных систем кровельных и потолочных каркасов для зданий, которые подпадают под действие Международного жилищного кодекса (IRC): деревянные каркасы и холодногнутые стальные каркасы.
В этом посте мы рассмотрим деревянные элементы каркаса крыши, в частности стропила. Проектирование и конструкция деревянных стропил на крыше описаны в Разделе R802.4 Международного жилищного кодекса (IRC).
(Примечание: ссылки на таблицы были изменены в версии IRC 2018.Таблицы допустимых пролетов стропил в версии 2018 находятся в разделе R802.4, а таблицы в версии 2015 года — в разделе R802.5. Для единообразия в этом посте будет ссылка на IRC 2018. Помните, какую версию IRC вы используете, поскольку допустимые интервалы могут отличаться.)
Раздел R802.4 описывает критерии для деревянного стропильного каркаса крыши, который также включает в себя предписывающие таблицы пролета.
В этом посте мы узнаем, как правильно подобрать размер стропила на крыше в зависимости от его пролета, расстояния и породы используемой древесины.
Fun Tip: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .
Нагрузки на стропила крыши
Размер деревянных стропил для крыши определяется по одной из восьми таблиц, содержащихся в коде. В этих таблицах пролета перечислены допустимые пролеты стропил для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.
Код распознает 2 типа нагрузок, применяемых к стропилам крыши: временные нагрузки и постоянные нагрузки.
Динамические нагрузки определяются кодом следующим образом:
Нагрузки, возникающие в результате использования здания или другой конструкции. Это не включает строительные или экологические нагрузки.
Собственные нагрузки определяются кодом следующим образом:
Вес строительных материалов, включенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделку, облицовку и другие аналогично встроенные архитектурные и конструкционные элементы, а также фиксированные услуги оборудование.
Столы для пролетов стропил
Как упоминалось выше, таблицы пролетов в коде содержат список допустимых пролетов стропил для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется.
В соответствии с разделом Раздел R802.4.1 , стропила крыши должны иметь размеры на основе Таблиц R802.4.1 (1) — R802.4.1 (8) . Очень важно правильно подобрать стол.
Теперь, чтобы выбрать правильную таблицу, мы должны понять 2 вещи: какую динамическую нагрузку использовать и прикреплены ли балки потолка к стропилам крыши.
Мы коснулись нагрузок ранее, но давайте рассмотрим, почему важно знать, прикреплены ли балки потолка к стропилам крыши или нет.
Согласно разделу Раздел R802.5.2 каждое стропило крыши должно быть привязано к конструкции с помощью потолочных балок или стропил . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они движутся в противоположном направлении, создавая сценарий, при котором они не прикреплены к стропилам, тогда стропильные стяжки могут быть использованы для выполнения требований к стропилам.
Это соединение важно, поскольку оно противостоит горизонтальной осевой нагрузке от гравитационных нагрузок и осевой нагрузке стропила, вызванной подъемом от ветровых нагрузок.
Использование стропил или самих потолочных балок может незначительно отличаться по размеру используемых стропил, поэтому в коде создаются таблицы пролетов двух типов. Один для случаев, когда балки потолка используются в качестве стяжек, а другой — когда они не используются, поэтому требуются стропильные стяжки.
Еще одна вещь, которую следует отметить, заключается в том, что столы пролета стропил ограничены потолочными балками или стропильными стяжками, расположенными на верхней плите или в нижней трети чердачного пространства.Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент для стропильного пространства, чтобы учесть дополнительную нагрузку на стропило из-за расположения стяжек или потолочных балок. выше на чердаке. Этот поправочный коэффициент можно найти в сноске «А» в любом из пространств стропил на крыше Таблиц с R802.4.1 (1) по R802.4.1 (8).
Однако важно отметить, что если потолочные балки или стропильные балки расположены выше на чердаке относительно того, где они могут превышать требование на одну треть, то таблицы пролетов НЕ могут использоваться и вместо этого потребуются стропила на крыше. проектироваться в соответствии с принятой инженерной практикой.
Таким образом, в основном, если проектные нагрузки превышены или потолочные балки или стропильные балки расположены более чем на одну треть от чердака, конструкция стропил крыши выходит за рамки предписываемых стандартов таблиц, и на этом этапе они должны быть спроектированы в в соответствии с принятой инженерной практикой.
Как видите, в отличие от балок перекрытия или балок перекрытия , стропила имеют множество факторов, которые необходимо учитывать при выборе правильного размера.
Теперь, разобравшись со всем этим, давайте взглянем на эти таблицы, чтобы узнать, как правильно определять размеры стропил крыши, используя предписанные стандарты:
Для простоты выше показаны только заголовки таблиц. Прежде чем мы сможем правильно выбрать правильную таблицу для расчета размеров стропил, необходимо сначала понять заголовок таблицы. Каждая таблица помечена. Как вы можете видеть, таблица R802.4.1 (1) и таблица R802.4.1 (2) предназначены для стропил, имеющих динамическую нагрузку на крышу 20 фунтов на квадратный фут, однако первая предназначена для потолков, не прикрепленных к стропилам, а вторая — для потолки крепятся к стропилам.
Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к балкам перекрытия, потребуется установить стропила .
Что касается таблиц R802.4.1 (3) — R802.4.1 (8), у вас есть разные снеговые нагрузки, прикладываемые к крыше, при этом применяется тот же принцип крепления балок или нет. Для простоты выше показана только таблица R802.4.1 (3), чтобы указать изменение временной нагрузки в заголовке.
Опять же, таблицы должны использоваться только для значений динамической нагрузки и статических нагрузок, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.
Теперь давайте рассмотрим, какая информация находится в таблицах.
В таблицах представлена следующая информация о них:
Расстояние между стропилами крыши в дюймах (12, 16, 19,2, 24)
Породы и сорта пиломатериалов
Различные варианты размеров пиломатериалов (2 × 4, 2 × 6, 2 × 8, 2 × 10, 2 × 12)
Максимальный пролет стропил в зависимости от размера, породы / сорта пиломатериалов и расстояния между ними.
Теперь, чтобы правильно подобрать размер стропил, давайте рассмотрим несколько примеров.
Как подобрать стропила
Определение размеров стропил — пример 1
Вопрос: Где потолок прикреплен к стропилам, каков максимально допустимый пролет стропила 2 × 6 ели-лиственницы Дугласа № 2 с шагом 12 дюймов по центру, поддерживающим динамическую нагрузку на крышу 20 фунтов на квадратный фут и статическую нагрузку 10 psf?
Первый шаг, давайте соберем всю указанную информацию в вопросе:
Потолок, прикрепленный к стропилам и действующая нагрузка 20 фунтов на квадратный фут: используйте таблицу R802.4,1 (2)
Расстояние между стропилами крыши: 12 дюймов
Порода и сорт: Дугласская ель-лиственница # 2
Статическая нагрузка: 10 фунтов на квадратный дюйм
Размер используемой древесины: 2 × 6
Теперь давайте найдем максимально допустимый пролет для элемента 2 × 6 в приведенном выше сценарии:
Следовательно, в приведенном выше примере максимально допустимый пролет для элемента 2 × 6 составляет 15′-6 ″ .
Определение размеров стропил — пример 2
Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать пиломатериал правильного размера, который будет использоваться в следующем сценарии:
Вопрос: Когда потолок не прикреплен к стропилам и где стропила Hem-fir # 3 должны располагаться на расстоянии 12 дюймов по центру, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и статическую нагрузку 20 фунтов на квадратный фут, каков минимально допустимый размер стропил. размер, когда требуется пролет 14′-0 ″ в длину?
Первый шаг, давайте соберем всю указанную информацию в вопросе:
Потолок, не прикрепленный к стропилам, и снеговая нагрузка 30 фунтов на квадратный фут: используйте таблицу R802.4,1 (3)
Расстояние между стропилами крыши: 12 дюймов
Породы и сорт: Подол-ель # 3
Пролет стропил крыши: 14′-0 ″
Теперь давайте найдем минимально допустимый размер стропил для вышеприведенного сценария:
Таким образом, в приведенном выше примере минимально допустимый размер стропил для пиломатериалов Hem-ель № 3 шириной 14 ‘-0 дюймов составляет 2 × 10 , поскольку он может занимать 14′ -5 дюймов. Например, нельзя использовать элемент 2 × 8, так как он может охватывать только 11–9 дюймов.
Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с разделом Раздел R802 Международного жилищного кодекса (IRC) 2018 года.
Веселая подсказка: Чтобы узнать, как легко измерить потолочные балки, обязательно ознакомьтесь с этим документом POST .
Надеюсь, что с учетом приведенных выше примеров вам будет проще определить размеры деревянных стропил в соответствии с таблицами Международного жилищного кодекса.
В заключение позвольте ответить на несколько часто задаваемых вопросов, касающихся стропил.
Какой стандартный размер стропила?
Стандартный размер стропила на крыше действительно может быть любого размера, если он не меньше минимального размера, требуемого согласно нормам.Минимальный размер стропила крыши определяется с помощью предписывающих таблиц, содержащихся в главе 8 Международного жилищного кодекса (IRC).
Как далеко должны быть друг от друга стропила?
Расстояние между стропилами крыши — это лишь один из компонентов, используемых для определения минимального размера стропила крыши. Согласно таблицам с предписаниями, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.
Насколько далеко могут пролететь стропила крыши?
Максимальный пролет стропила зависит от размера, расстояния и породы древесины, используемой вместе с расчетными нагрузками, прилагаемыми к системе крыши, и от того, прикреплен ли потолок к стропилам. Таблицы с предписаниями, приведенные в главе 8 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета стропила крыши.
Как измерить стропила?
Согласно Разделу R802.4.1 Международного жилищного кодекса 2018 г., стропильные пролеты должны измеряться по горизонтальной проекции стропил.

Крепления для стропил повышенной прочности ✔️ Низкие оптовые и розничные цены на крепления для стропил от 15,44 руб/шт.

Крепеж для кровли – основа прочности и надежности

Почему выбирают «Русконект»?

Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

Основные элементы стропильного каркаса

Основные соединительные узлы

Способы фиксации

Разновидности креплений

Виды крепежных элементов

Видео-инструкция

Крепеж для стропильной системы — Кровля и крыша

Крепеж узлов стропильной системы

Основные узлы соединения стропильной системы

Виды и особенности металлических крепежей для стропил

Крепление стропил к мауэрлату: способы соединений

Основные крепежные элементы

В каких случаях требуется мауэрлат?

Принципы крепления стропил к мауэрлату

Установка стропил на мауэрлат: полезные советы

Как правильно подобрать крепеж для монтажа стропильной системы

Крепление мауэрлата

Крепление стропил

Крепление стропил к мауэрлату

крепление стропил к мауэрлату, к балкам перекрытия, к стене

Типы металлических пластин

Дополнительные элементы

Несколько ценных советов

Способ #1 — жесткое крепление

Способ #2 — крепление с одной степенью свободы

Способ #3 — скользящее крепление

Способ #4 — крепление с большой степенью свободы

Способ #5 — сращивание с кобылками

опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы

Элементы для крепления стропил к мауэрлату

Как правильно и чем лучше крепить

Когда нужен мауэрлат

Монтаж стропил к мауэрлату

Опирание стропильных ног — основные правила

Использование уголка

Рекомендации по крепежу

Крепление стропил к мауэрлату — как выполнить правильно?

Цены на различные виды крепежа для стропил

Крепление стропил крепежами: пластинами, уголками, скобами

Крепим к мауэрлату

Крепим к коньковому прогону и между собой

Как сшивать

Что применяют при работе

Некоторые рекомендации

Посмотрите еще статьи:

Стропила — Проектирование зданий Wiki

[править] Статьи по теме «Проектирование зданий» Wiki

стропила Vs. Фермы — что лучше для кровли дома?

Краткий обзор ферм и стропил

Что такое стропила? — Краткое описание

Что такое кровельные фермы? — Краткое описание

Сравнение стоимости стропил и ферм

Из какого дерева изготавливаются стропильные фермы?

На крышах домов фермы прочнее, чем стропила?

Что лучше при строительстве сарая: стропила или фермы?

Стропила и балки — краткое сравнение

рафтеров против ферм — знай различия

1. Что такое стропила?

2. Что такое фермы?

3. В чем разница между стропилами и фермами?

4. Что лучше для фермы или стропил для удаленного проекта?

5. Есть ли разница в общем качестве обоих?

Как построить стропила — Сделай сам

Необходимые инструменты

Как построить ступеньки для стропил

Обратитесь к специалистам по кровельным работам в PJ Fitzpatrick

Определение стропил Merriam-Webster

ступенчатых стропил на хребте | JLC Онлайн

Определение размеров стропил согласно IRC

Какой стандартный размер стропила?

Как далеко должны быть друг от друга стропила?

Насколько далеко могут пролететь стропила крыши?

Как измерить стропила?

Добавить комментарий Отменить ответ
