Лестницы на второй этаж в частном доме: секреты расчета и монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Современное развитие строительства частных домов все чаще прибегает к возведению двух-или трехэтажных домов. Поэтому постройка лестницы на второй этаж в частном доме служит важным пунктом. Конечно, вы можете обратиться  к специалистам по ее возведению, но мы рекомендуем соорудить ее самостоятельно.

Лестница на второй этаж в частном доме

Содержание статьи

Элементы лестницы

Лестница, как сложный строительный элемент имеет свои особенности и обязательные составляющие элементы.  Рассмотрим состав лестницы на второй этаж частного дома:

• Баллюстрада – это ограждение лестницы.
• Балясины – стойки-ограждения в виде небольших колонн, между ними не должна проходить голова ребенка, поэтому максимальное расстояние не превышает 15 см.
• Перила – ограждения.
• Столбы – опоры для балок и перекрытий.
• Больцы – металлические болты, которые нужны в качестве крепления ступеней к стенам.
• Марш – подъем из ступеней. Для него важен наклон, поскольку от него зависит безопасность лестницы.
• Тетива – опорная колонна для удержания лестницы в заданном положении и регулировки ее нагрузки. В зависимости от использования тетивы выделяют тетивную лестницу или косоурную. Тетивная использует пазы, а косоурная специальную форму для укладки ступеней.
• Подступенок – вертикальная часть ступени для опоры.
• Переходная площадка между маршами.
• Сама ступень, состоящая из проступи и подступенка.

Элементы лестницы

Лестницы на второй этаж в частном доме чаще всего делают из дерева, так как это экологически чистый материал, выглядящий стильно и привлекательно.

Видео: красивые лестницы на второй этаж



Особенности различных видов лестниц

Деревянная лестница на второй этаж частного дома может быть двух основных видов. Ниже изучим каждый из них.

Разнообразие типов лестниц

Винтовые лестницы

Такой тип обычно выбирают при ограниченном или малом пространстве для ее установки. Минимальный размер площадки для нее может ограничиваться полутора метрами. Для такого варианта есть ограничения – ей одновременно не могут пользоваться несколько человек – только один, а также затрудняется по ней поднимать громоздкие и объемные предметы.

Винтовая лестница

Она также отличается повышенной сложностью монтажа, а потому не имеет большой популярности для сбора ее самостоятельно. Для нее важно рассчитать надежность несущих и опорных стоек, а также важно соблюдать прочность конструкции.

Схема металлической винтовой лестницы

Монтаж деревянной винтовой лестницы

Маршевые лестницы

Другое дело – маршевые лестницы, которые считаются наиболее часто используемыми в частных домах. Они бывают с 1 маршем, а также 2, 3 или более – количество маршей зависит от потребности хозяина дома и наличия свободной площади.

Маршевая лестница

Кроме деления по количеству маршей такие лестницы делятся на  прямые и поворотные, а по расположению делятся на пристенные или самостоятельные. Последние часто упираются в центр комнаты и могут быть позволены только владельцам с большой площадью дома.

Лестница с двумя маршами пристенного типа

Маршевую лестницу легко собрать самостоятельно, причем специалисты дают полезный совет о делении маршей при количестве ступеней больше десятка. Разделить ступени можно специальной площадкой, которая может поменять их дальнейшее направление, при этом в таком варианте используются специальные поворотные ступени, имеющие другое название трапециевидных или забежных.

Устройство маршевой лестницы

Лестницы с поворотом также различаются по направлению. Так, если она поворачивает на прямой угол, то ее называют четвертьоборотной, а при повороте вокруг своей оси – полуоборотной. На полный круг оборачивается винтовая лестница, которая не может уже считаться маршевой.

Поворотная лестница

Промежуточным вариантом круговой и маршевой лестницы считается комбинированный тип. Это самый сложный тип лестниц, так как требует много расчетов и сложных элементов. Ее встретить можно крайне редко.

Пример комбинированного типа

Статья по теме:

Технические требования к конструкции и правильный расчет параметров

Размеры лестницы на второй этаж частного дома рассчитываются исходя из наличия свободного места в доме. Оцените свои силы и возможности, сможете ли вы собрать тот или иной сложный тип конструкции без должного умения и опыта. Лучше выбрать простую лестницу, чем заново пересобирать ее несколько раз. К тому же, сложные лестницы требуют большого бюджета.

Размеры для расчета

Чтобы верно собрать лестницу самостоятельно, используйте следующие полезные советы:

• Чертеж с замерами поможет вам определиться с местоположением лестницы и ее оптимальным вариантом.

Чертеж деревянной лестницы

• Удобная и безопасная лестница — превыше всего, поэтому ознакомьтесь с оптимальными параметрам наклона, поворота и размера ступеней.

Рекомендации по выбору угла наклона

• Ступени не должны быть меньше 20 см в ширину –такие минимальные размеры обеспечивают удобство шагания по ней.

Рекомендации по расчету ступеней

• Угол подъема максимум 45 градусов, иначе это будет неудобно.
• Учитывайте степень нагрузки и выбирайте подходящий материал. Для жилого дома подойдет нескользкое покрытие с нагрузкой до 350 кг на квадратный метр.

Удобные ступени – залог безопасности лестницы

• Если в доме есть дети, делайте лестницу максимально защищенной – следите за расстоянием между балками и увеличьте уровень ограждения.
• Оптимальная ширина пролетов составляет 1 метр плюс минус 12 см.
• Для расчета используйте метод подстановки на место лестницы прямоугольного треугольника с интересующими вас параметрами. Катет пола будет нужно поделить на 20 см (минимальная ширина ступени) и таким образом, получится количество ступеней. Высота же ступени рассчитывается по формуле высота подъема, деленная на 10-12 см. ширину вы можете определить сами.

Схема расчета оптимальных размеров лестницы

Рекомендации и советы по монтажу лестницы

Для изготовления лестницы вам пригодятся несколько полезных советов:

• Чертеж необязательно чертить самостоятельно, вы можете найти готовые в интернете и адаптировать под себя или взять уже готовый.

Готовый пример чертежа лестницы

• Если вы делаете детали самостоятельно, то используйте только древесину качественных пород дерева, сухую. Детали должны быть идеально заполированы и точно соответствовать параметрам чертежа или готовым лекалам.

Используем только качественную древесину

• Для косоуров используйте доски без оснований сучков толщиной до 5 см.
• Для поступей выберите закруглённые края и толщину доски 3 см.
• Балясины сложно сделать одинаковыми, поэтому вы сразу можете купить их набор в комплекте с креплениями.

Разнообразие готовых комплектов балясин

• Монтаж лестницы осуществляется в следующем порядке: косоуры, подступенники, поступи, балясины, перила и поручни.

Этапы возведения лестницы

• Готовая лестница нуждается в обработке специальными составами: полировка, антисептик, краска по желанию и лак.

Покрытие лестницы лаком

Итак, теперь вы знаете все нюансы и хитрости изготовления лестниц самостоятельно. Уверены, ваш дом существенно преобразится с внесением этого нужного и стильного элемента. Подведем итоги, для монтажа вам понадобится помнить:

• Элементы лестниц зависят от выбранного вами типа;
• Маршевая лестница проще в монтаже, чем винтовая, но требует большого пространства;
• Тщательное соблюдение параметров и размеров лестницы влияет на ее безопасность;
• Сборка лестницы идет снизу вверх.

Видео: монтаж лестницы



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Расположение и планирование лестницы на второй этаж в доме

Строительство двухэтажных домов более предпочтительно в условия небольшой площади земельного участка. При возведении имеет место экономия некоторых строительных материалов, да и функциональность таких зданий гораздо выше. Очень важным моментом в строительстве двухэтажных домов является составление плана и обозначение на нем лестницы, без которой существование в доме будет бессмысленным.

Проект двухэтажного коттеджа оригинальным расположением лестницы

Попробуем разобраться в чертежах лестниц для частных домов и выясним, где и как их лучше всего устанавливать.

Вернуться к оглавлению

Содержание материала

Сведения, которые могут пригодиться при планировании дома

Соорудить своими руками лестницу на второй этаж смогут все, кто хоть раз держал в руках строительные инструменты. Однако прежде чем приступать к строительству, необходимо разобраться в строительных нормах и правилах, которые регламентируют проектирование и монтаж лестниц в подвал. Приведем некоторые выдержки из СНиП 2.08.01-89:

• Ширина лестничных маршей не должна быть меньше 90 сантиметров;
• Количество ступеней в одном марше должно быть в пределах 3-18 ступеней включительно;
• Рекомендуемый уклон лестницы должен быть: 1:1,25; 1:1,5;
• Обозначение различных типов лестниц можно свободно найти в интернете, если планируется вычерчивать их на плане своими силами.

Схема конструкции и устройства лестницы

Лестница в жилом доме не должна ухудшать комфорт проживающих, поэтому, если среди жильцов есть дети и пожилые люди, то ступеньки следует сделать небольшой высоты, иначе передвижение с этажа на этаж для них будет невыносимым. Очень важно, чтобы план предусматривал достаточный по величине проема люк на чердак.

Необходимо понимать, что чем меньше будет проем, тем круче следует ставить лестницу. Крутые конструкции, как правило, устанавливаются на дачах, где движение с этажа на этаж не слишком интенсивное, а вот для жилых зданий такие лестницы могут вызвать дискомфорт у проживающих.

Вернуться к оглавлению

Разновидности лестниц

По конструкции различают следующие типы лестниц:

• Маршевые прямые;
• Маршевые с поворотом;
• Винтовые;
• Криволинейные.

Рассмотрим каждый тип подробней и выясним их функциональные особенности.

Маршевые лестницы

Схема устройства маршевой лестницы

Эти лестницы, ведущие на второй этаж, больше всего распространены и привычны по нашему мнению, однако, требуют больше всех полезной площади в доме. Если при проектировании лестничный марш выходит чересчур продолжительным, то план и обозначение на нем лестницы разделяют на несколько частей, и при этом она преобразуется — в поворотную.

Поворотные лестницы распределяются на Г-образные и П-образные. В первом случае поворот между маршами будет составлять прямой угол, а во втором случае — 180 градусов. Чтобы сделать лестницу более компактной, пространство между маршами оборудуют ступенью, что незначительно снижает комфорт при движении. Выбирать конкретный вариант следует, учитывая план дома и его конструктивные особенности.

Устройство винтовой лестницы

Такие лестницы считаются самыми компактными, и могут производиться как из дерева, так и из металла.

Существующие типы и виды лестниц

Спиралевидные марши позволяют таким лестницам размещаться буквально на нескольких квадратных метрах плана частного дома. Кроме этого, устройство винтовой лестницы выглядит очень привлекательным и придает интерьеру особенный вид. Из недостатков можно отметить некоторые сложности в эксплуатации из-за того, что ступени являются забежными.

Создавая план винтовой лестницы, следует понимать, что транспортировка крупногабаритного груза на второй этаж по ней будет невозможна, а также что место под ней не обустроишь полезным образом.

Применительно к жилым частным домам проектирование винтовой лестницы применяется редко. Гораздо чаще ее возводят в качестве украшения интерьера или еще одного места для транспортировки людей на верхний уровень. Также стоит отметить, что с помощью винтовой конструкции обустраиваются двухэтажные дачные домики и дома для временного пребывания.

Готовый проект винтовой лестницы из металла

Обозначение винтовой лестницы несколько отличается от того, какое обозначение имеют остальные типы лестниц, поэтому, если план дома выполняется своими руками, необходимо разобраться в этом вопросе, изучив соответствующие СНиП.

Криволинейные лестницы

Этот тип лестниц является гибридом между винтовой лестницей и маршевой лестницей. По конструкции они, наподобие винтовой лестницы, предусматривают забежные ступени, однако, их поворот не такой крутой, что является более удобным при движении.

Обозначение криволинейных лестниц занимает план дома гораздо меньше, чем маршевых, однако, сложность их изготовления более высокая. Выглядят такие лестницы очень привлекательно и позволяют придать интерьеру изысканный вид. Кроме этого, пространство под конструкцией может быть использовано в большей мере.

Вернуться к оглавлению

Планирование площади под лестницу

Система винтовой лестницы будет занимать полезного пространства примерно столько же, сколько будет по диаметру сама лестница, поэтому в расчетах проблем возникнуть не должно. Рассмотрим более подробно план расчета площади для П-образной лестницы.

1. Сначала необходимо узнать, сколько ступеней будет в марше, для чего делится высота первого этажа на высоту ступени.
2. Если лестничный марш выходит очень длинным, и его будет невозможно вписать в габариты комнаты, необходимо разделить всю конструкцию на две части.
3. После этого высчитывается длина конструкции, для чего следует к длине пространства между маршами прибавить произведение количества ступеней на их длину.
4. Ширина лестницы будет складываться из суммы ширины двух направлений. Следует отметить, что пространство между маршами не должно быть меньше 75 мм.
5. Произведение длины на ширину конструкции позволит узнать, сколько метров квадратных первого этажа понадобится для того, чтобы расположить лестницу.

Вернуться к оглавлению

Планирование подходящего места

Выбор площади под лестницу производится исходя из конструктивных особенностей дома. Наиболее подходящим местом будет являться широкий холл, где лестница станет визитной карточкой всего дома. В просторных холлах можно предусмотреть широкий проем второго этажа, что позволит сделать лестницу удобной для передвижения с этажа на этаж.

Планируя установку лестницы на второй этаж возле стены, лучше всего передвинуть ее в угол. Небольшие проемы между этажами могут не позволить установить габаритную лестницу. Поэтому в таких лестницах можно предусмотреть забежные ступени и существенно сократить ее размеры.

Конструкция лестницы с названиями всех элементов

Как правило, проем для второго этажа делается между несущими балками перекрытия, а в случаях, когда места недостаточно, допускается их немного укоротить. Главное, чтобы несущая конструкция не была повреждена. Если существуют подозрения на уменьшение прочности перекрытий, можно укрепить балки перекрытия усиливающими элементами верхнего этажа.

Вернуться к оглавлению

Как устроить пространство под лестницей

Планирование пространства под лестницей — это дело каждого, однако, это пространство может стать весьма функциональным и попросту не занимать первый этаж. Очень многое в этом деле зависит от того, где стоит лестница и насколько много пространства имеется в наличии.

Вариант практичного обустройства пространства под лестницей

Организация лестничного пространства может быть открытой или закрытой, причем какой бы вариант ни выбирался, необходимо выполнить его гармонично с видом самой лестницы.

Открытое пространство

Под лестницей можно удачно поместить рабочее место со столом и компьютером или поставить туда небольшой диванчик, на котором можно будет укрыться от суеты дома. Такое обустройство пространства под лестницей позволит визуально расширить комнату. Кроме этого, под лестницей часто обустраивают открытые или закрытые полки, на которых уместится множество полезных вещей.

Закрытое пространство

Удачный способ организовать пространство под лестницей — это обустроить там небольшой чулан для хозяйственного инвентаря. Существует также вариант, предусматривающий планирование под лестницей шкафа для вещей, который позволит сэкономить пространство в спальне.

planvsem.ru

Лестница на второй этаж ( 70 фото): идеи и дизайн

Современные тенденции к рациональному использованию территории больше, чем когда-либо, побуждают строить дома не в «ширину», а в «высоту». Это касается частных сооружений, но даже жители квартир стараются организовать многоуровневую планировку, расширяя тем самым полезную площадь. Для объединения верхнего и нижнего пространств возникает необходимость в возведении лестницы на второй этаж, на особенностях выбора которой мы остановимся детальнее.

Разновидности лестниц по конструкции

При проектировании лестницы в первую очередь придется ориентироваться не на дизайн, а на площадь помещения, чтобы подобрать идеальное изделие по конструкции и размерам. Выделяют два основных вида:

Маршевые лестницы

Распространенный вариант лестниц, спроектированных с учетом биомеханики движений и обеспечивающих удобное, безопасное передвижение. Они состоят из маршей, насчитывающих от 3 до 15 ступеней. Если максимального количества недостаточно, высоту делят на два проема, между которыми устанавливается небольшая площадка или забежные ступени. Такие сооружения называют уже двухмаршевыми.

Маршевые лестницы различаются по форме и бывают прямыми, поворотными (Г-образной или П-образной формы) или изогнутыми. При определении этого параметра необходимо опираться на площадь комнаты, высоту потолков, расположение второго этажа.

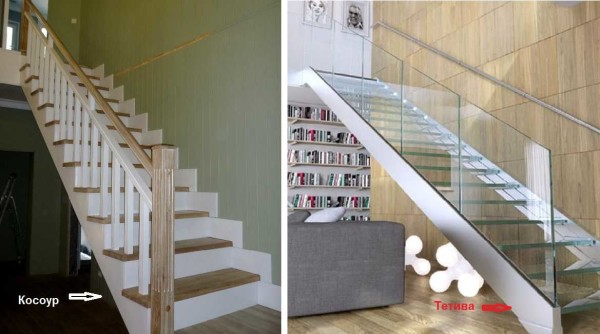

По типу несущей конструкции выделяют два вида маршевых изделий: на косоурах и тетивах. В первом случае ступени укладываются сверху балки, а во втором — с внутренней стороны опорного элемента проделываются специальные пазы.

Выбирать придется также вид ступеней. Детали с подступенниками выглядят более массивно и отлично впишутся в классический интерьер, а те, что без них, подойдут для современного дома из-за легкой конструкции.

В целом, маршевые лестницы представлены в широком ассортименте и даже для малогабариток можно подобрать подходящий экземпляр или комбинировать его с другими предметами.

Винтовые лестницы

Принцип таких конструкций очень прост: на установленный стержень крепятся ступени, которые по спирали поднимаются вверх. Они не занимают лишнее пространство и достаточно компактны.

Главная причина, по которой винтовые лестницы уступают маршевым — сложности при передвижении из-за отсутствия прочной опоры. Не рекомендуется устанавливать такой экземпляр в доме, где проживают дети или пожилые люди. Оптимальными считаются следующие параметры: центральная ширина ступеней должна быть не меньше 20 см, а самая широкая часть — не больше 40 см.

В остальных случаях винтовые лестницы можно считать отличным вариантом как для современного, так и для классического стилей. Благодаря своей спиралевидной форме, они становятся ключевым элементом интерьера, а разнообразить дизайн помогут изделия разных форм — от квадратных до восьмиугольных.

Лестницы на больцах

Установить в центре комнаты лестницу этого типа не получится — опорой для нее служит несущая стена, к которой ступени крепятся с помощью больцев (болтов). Собранные в одну систему они образуют единый несущий элемент, придающий конструкции легкий, практически невесомый вид, благодаря которому ее часто используют в современных интерьерах.

Несмотря на визуальную хрупкость, изделия способны выдержать от 500 до 1100 кг, в зависимости от материала и производителя. Кроме этого, болты позволяют регулировать высоту ступеней после монтажа.

Популярностью пользуются лестницы на больцах с перилами, которые забирают часть нагрузки на себя. Можно поэкспериментировать с основой, формой и освещением для создания уникального варианта для вашего дома.

Выбираем материал для лестницы

Лестницы изготавливаются из разных материалов, которые наделяют их определенными эстетическими и практическими свойствами.

Деревянные лестницы

Представляя лестницу в доме, сразу возникает образ прочной деревянной конструкции с фигурными перилами и красивой глубокой текстурой. Это может быть роскошное венге, дуб или минималистичная древесина простых пород. Оптимальными вариантами считаются ясень, орех, бук, а вот сосна недостаточно прочная, чтобы выдерживать требуемую нагрузку. Лаковое покрытие защитит от негативного воздействия окружающей среды, но его придется регулярно обновлять.

Такой материал подойдет для любых конструкций, но наиболее органично выглядит в качестве маршевых изделий. Для кантри или американского стиля подобное решение незаменимо.

Металлические лестницы

Металлические сооружения прослужат вам полстолетия, сохранив первозданный, аккуратный внешний вид. Для этого выбирайте экземпляры из нержавеющей стали, которая не поддается коррозии, так как хромированные или окрашенные варианты обладают ограниченным сроком эксплуатации — не больше 6-7 лет.

Пластичность основы позволяет придать лестнице и ее деталям любую форму. Металл часто комбинируют с другими материалами, например, деревом, стеклом, бетоном. Из него получаются изящные кованые поручни.

Бетонные лестницы

В отличие от более естественных материалов, бетон не обладает легкостью или утонченностью, в чистом виде вряд ли впишется в классический интерьер, но вместо этого придаст ощущение основательности и целостности.

Такие сооружения достаточно надежны, могут выдерживать высокие нагрузки и не портятся со временем. К сожалению, их сложно установить самостоятельно, но дешевизна сырья покрывает этот недостаток.

Важным преимуществом бетонных лестниц является возможность их декорирования: камнем, древесиной или даже кафельной плиткой. Уникальная грубая текстура будет незаметна, зато вы получите эстетичную конструкцию по доступной стоимости.

Каменные лестницы

Мрамор обладает потрясающей глубокой текстурой, но в качестве лестничного покрытия он быстро изнашивается, буквально через несколько лет. Противоположные свойства имеют гранит или кварцит. Также отлично справляются со своей ролью и значительно более дешевые искусственные аналоги.

Каменные лестницы часто комбинируют с металлическими поручнями, а корректируя декор можно вписать их во многие стили.

Стеклянные лестницы

Если на первое место выходит дизайн, от которого не требуется десять лет исправной «службы», стеклянным конструкциям нет конкурентов. Из этого материала изготавливаются ступеньки, которые крепятся на больцы или используются на винтовых лестницах. Гармонично выступает в тандеме с металлом, усиливающим эффект глянца и придающим надежности столь хрупкому изделию.

Действительно, лестницы из стекла могут повредиться при сильном ударе, но даже при его отсутствии на поверхности со временем появляются заметные царапины. Для большей прочности лучше брать закаленные или ламинированные разновидности. Акриловое стекло считается наиболее надежным, но имеет свойство темнеть со временем.

Стили и дизайн

Из-за своей формы лестницы часто выделяются среди интерьерного ансамбля, при этом оставаясь его органичной частью. Для этого при разработке дизайна необходимо ориентироваться на основную стилистику помещений.

Лестницы в современном стиле

Современная эстетика любит лаконичность и сдержанность, использование практичных материалов, их комбинацию для создания более сложного вида. Предпочтение отдается чистым геометрическим формам, линиям, ровным поверхностям.

Стиль работает с особенностями пространства, поэтому тип конструкции лестницы может быть любой, главное, чтобы она выгодно смотрелась в интерьере.

Лестницы в классическом стиле

Как упоминалось выше, для классики характерно применение трех материалов: древесины, металла и декоративного камня, среди которых первый явно лидирует. Изначально нужно выбирать помещения с большой площадью, так как здесь даже лестница отличается массивным внешним видом.

Зачастую это маршевые изделия на косоурах или тетивах с закрытыми подступенниками, разделенные на несколько пролетов и огражденные прочными перилами, не редко — с характерной резьбой.

Лестницы в стиле лофт

Бетонные лестницы на второй этаж гармонично взаимодействуют со стилистикой лофта, подчеркивая его индустриальный характер. Впрочем, уместно будут смотреться и другие основы.

Лестница должна иметь предельно простую конструкцию, обеспечивая комфортное передвижение. Так как лофтовый интерьер по правилам размещается на больших площадях, то о размерах сооружения можно не беспокоиться.

Лестницы в стиле минимализм

Желательно, чтобы лестницы в стиле минимализм как можно меньше привлекали к себе внимание. В идеале они должны вписываться в общий объем комнаты, образуя с ней единое функциональное целое.

Средства выразительности сведены к минимуму: фактура материала, плавность линий, естественная цветовая гамма. Отличное решение — ступени на больцах.

Лестницы в стиле ар-деко

Изящный и многоликий ар-деко стремится подчеркнуть свою «статусность» во всех деталях — от основы лестницы до перил. Последние могут повторять сложные, переплетающиеся узоры, вдохновленные флористическими образами.

Маршевые лестницы будут смотреться монументально и знатно, винтовые, благодаря своей спиралевидной форме, сами по себе соответствуют стилистке ар-деко, а вот больцевые крепления покажутся слишком простыми.

Где разместить: основные правила

Установка лестницы на второй этаж — слишком индивидуальный процесс, который зависит от размеров, планировки и высоты потолков в вашем пространстве.

Самым популярным местом для лестницы остается прихожая, особенно в просторных особняках. Таким образом, войдя в дом, вы сразу получаете доступ ко всем комнатам, не блуждая по коридорам.

Вторым по популярности местом для размещения подъема является гостиная. Это удобно для зданий со средней площадью, если второй этаж ведет в приватное помещение, например, спальню. В зале, объединенном с кухней, лестницу можно использовать для зонирования.

Как оформить пространство под лестницей?

Чтобы как-то компенсировать внушительные размеры лестницы, ее можно объединить с другим функциональным предметом, используя пустующее пространство. Это относится к маршевым конструкциям, расположенным рядом со стеной. Сооружение таких изделий сложнее, требует подробных замеров и тщательного планирования, но итоговый результат позволит максимально задействовать каждый квадратный метр помещения.

Подлестничная область может служить в качестве каркаса для шкафов. Решение актуально в холле (хранение одежды и обуви) или гостиной (для домашней библиотеки и бытовых предметов).

Лестницу можно организовать в виде стенки в гостиной, по выступающим частям которой осуществляется передвижение по этажам.

Ценители качественных напитков могут обустроить себе большую коллекцию вин, оградив ее стеклянными дверцами и установив освещение.

В образовавшейся нише можно поставить небольшой диванчик, оформить уютное место для отдыха и уединения, а на боковые стенки установить полки.

Пространство под лестницей подойдет для создания отдельного помещения — кладовой, рабочего кабинета или мини-мастерской. Любой ребенок придет в восторг от такой укромной детской игровой комнаты.

Использование этих идей позволит по-другому взглянуть на лестницы в доме, которые из громоздкого предмета превратятся в функциональное решение.

Дизайн лестницы на второй этаж — фото

Сложно не заметить лестницу даже в самом просторном интерьере, именно поэтому ее дизайну уделяется так много внимания. Еще больше разнообразных форм, вариантов декора и планировок — в нашей фотоподборке. Приятного просмотра!

Видео: Лестница на второй этаж — идеи дизайна

trizio.ru

винтовая, маршевая, на больцах, фото, видео

Если в частном доме не один этаж, без лестницы не обойтись. Но кроме того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе конструкции обращать надо внимание не только не габариты и то, сколько места она занимает в помещении, но и обязательно учитывать стилистику. Тогда лестница на второй этаж, сделанная своими руками будет не только функциональным предметом, но еще и украшением интерьера. Работа сложная и ответственная, но справится можно.

Виды лестниц на второй этаж в частном доме

Содержание статьи

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

• Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные.

  Самые компактные межэтажные лестницы

• На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким.

  Лестницы на больцах — очень интересно выглядят

• Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью.

  Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

Ступени могут быть открытыми и закрытыми

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.

  Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см.  Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится.

Следующая особенность —  ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается  клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Винтовая лестница на второй этаж: фото интересных вариантов

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа. В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов.

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.



Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясин

Сами балясины и перила

Вид сверху

Фото интересных маршевых лестниц на 2 этаж

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Фото некоторых лестниц на 2 этаж на больцах

stroychik.ru

Компактная лестница на второй этаж: варианты для маленьких домов

Постройка двухэтажного частного дома, коттеджа или дачи – выгодное решение, позволяющее расширить жилое пространство. Для экономии полезной площади в таких строениях устанавливают малогабаритные лестницы. Такие конструкции различаются по количеству ступеней и формам маршей. При этом компактная лестница на второй этаж должна отвечать требованиям практичности и безопасности.

Стильные и компактные конфигурации лестниц

Маленькие лестницы устанавливают для экономии полезного пространства. При их изготовлении делают так, чтобы ступени располагались максимально близко друг к другу, но перемещаться по ним было удобно. Необходимо тщательно подойти к выбору модели, чтобы установить в своем доме максимально безопасную конструкцию.

Даже такая компактная лестница может выглядеть очень органично

Особое значение имеет форма проема и его ширина. Выбор типа конструкции небольших габаритов зависит именно от этих показателей. Размеры ступеней и уклон лестницы – основные данные, которые стоит учитывать. Важно разобраться, какие виды конструкций лучше всего подходят для маленьких пространств.

Одномаршевые

Одномаршевые модели являются самыми простыми. Однако и при установке подобных лестниц на второй этаж можно сэкономить место. Минимальное необходимое место при 3-метровой высоте этажа – 80х180 см.

Простая одномаршевая конструкция

Проектировщики решаются ради этого на различные нестандартные решения. К примеру, к ним относятся модели, в которых сужены проступи с каждой стороны.

Лестничные конструкции с одним маршем также могут быть складными и выдвижными.

Поворотные

Модели с поворотами маршей устанавливают в углу или у стены. Площадки в них играют роль элемента, необходимого для разворота. Повороты выполняют на 90° или 180°. Двухмаршевые лестницы не занимают много места, но подниматься и спускаться по ним достаточно удобно. Забежные ступени в таких случаях просто незаменимы. Минимальное занимаемое место при 3-метровой высоте этажа – 160х180 см.

Удачное угловое решение для маленькой площади

Благодаря установке такого сооружения узкий проход на второй этаж получается более изящным. В сравнении с прямыми маршами при перемещении приходится менять направление движения. Существуют и другие отличия:

1. Компактность. Они не занимают много места, а параметры при этом остаются оптимальными.
2. Удобство – по ним удобно перемещаться даже с крупным предметом в руках.
3. Эстетичность. Угловые изделия выглядят интересно и аккуратно.
4. Безопасность. По этому показателю поворотные изделия безопаснее винтовых.

Винтовые

Популярны сегодня малогабаритные винтовые модели. Эти конструкции устанавливают как в многоуровневых квартирах, так и в загородных домах. Удобство эксплуатации таких сооружений заключается в соблюдении правил эргономики – движение вверх и вниз осуществляется комфортно, а под ступенями не создается мертвых зон. Размещать такую лестницу на второй этаж дома на маленькой площади более выгодно. Минимальные размеры в плане при высоте этажа 3 м – 130х130 см.

Ступени крепятся к вертикальной стойке по спирали. Одним из главных плюсов винтовых изделий является изящество форм. Создают их из металла или дерева – в любом случае они способны вписаться в современный интерьер.

Однако винтовые изделия имеют и свои недостатки. К примеру, если человек несет в руках крупный предмет, спускаться будет некомфортно. Деревянные модели придают дому атмосферу уюта.

Раскладные

Если подниматься наверх приходится нечасто, лучше установить в загородном доме конструкцию раскладного типа. Она отлично подходит для мансарды. Ее преимуществом является возможность складывания при необходимости. Малогабаритные выдвижные модели прикрепляют к люку на потолке. Можно легко откинуть конструкцию, а затем задвинуть ее обратно. Для обслуживания чердака раскладная конструкция – идеальный вариант.

Допускается устанавливать такую модель в любой зоне дома. Ее выбор зависит лишь от расположения крупногабаритной мебели. Кроме того, установка раскладной модели не сказывается на интерьере.

Существует несколько разновидностей таких изделий:

• телескопические;
• выдвижные;
• откидные;
• секционные.

Ширина обычно приближена к показателям обычных приставных конструкций. Как правило, она составляет 60-65 см. При большом уклоне спускаться по ней получится лишь спиной вперед.

При выборе подходящего вида конструкции небольших габаритов смотрят на общий дизайн помещения. Главное, чтобы она была прочной, эргономичной и безопасной. Такую небольшую лестницу для дачи монтируют там, где мансарда используется редко. Эффективно устанавливать подобные конструкции в домах с высотой потолков до 3 м.

Малогабаритные решения

При необходимости установить лестницу, которая бы не «скрадывала» пространство и была максимально удобной, обращают внимание на малогабаритные конструкции. Существует несколько видов таких изделий, способных соответствовать требованиям практичности и надежности.

Модульные конструкции

При установке модульных подъемов на второй этаж можно экспериментировать с интерьером и выбирать различные варианты сборки. Их можно сделать своими руками, что является главным преимуществом.  Модульные конструкции бывают винтовыми, спиралевидными, Г- и П-образными. Они могут быть и скругленными. Модульная система позволяет придать лестнице любую форму в плане, а добавление нужного количества элементов позволяет набрать произвольную высоту.

Устанавливают их в проемах разной ширины и длины. Важно правильно установить модульную лестницу – от этого зависит безопасность жильцов. При этом обращают внимание на проживание в доме лиц с ограниченными возможностями – детей и пожилых людей.

Выбирают модульную лестницу с маленьким проемом на второй этаж в соответствии с такими рекомендациями:

1. Перед выбором измеряют площадь комнаты и узнают габариты проема.
2. Лучше, если конструкция будет оборудована перилами, которые обеспечат безопасность перемещения.
3. Для удобства подъема и спуска выбирают лестницы без подступенков – так обеспечивается комфорт при постановке ноги.
4. Дизайн конструкции создают с учетом общего стиля помещения.

Благодаря небольшим платформам и компактным поворотам, легко сэкономить жилое пространство. Сперва обращают внимание на безопасность изделия и только потом – на его внешний вид. Модульные конструкции устанавливают в доме, где перемещаться между этажами нужно быстро. Часто эту конструкцию выбирают для установки в баню.

Лестница «гусиный шаг»

Среди одномаршевых конструкций стоит выделить лестницу «гусиный шаг». Она не занимает место, но и не стесняет движений при подъеме и спуске. Изменяя размеры марша, важно сохранить оптимальную ширину шага и диапазон уклона. Если даже при выборе крайних значений подъем на второй этаж создать не получится, экономить место для устройства лестницы не стоит.

Отличием конструкции является поочередное сужение проступи с каждой стороны. Это позволяет создать комфорт при перемещении, при этом оставив длину марша сравнительно небольшой.

Такая конструкция может стать изюминкой всего интерьера

Лестница «гусиный шаг» создана для комфортного передвижения в ограниченном пространстве. Для таких моделей оптимальный уклон – 50° – 60°. Их ширина сокращается до 60-80 см. При этом соотношение высоты подступенка и ширины проступи в таких конструкциях довольно необычное. Если перенести его на обычную одномаршевую лестницу, перемещение по ней было бы небезопасным.

Важные вопросы удобства и безопасности

При монтаже лестницы на второй этаж небольшого дома важно сочетать конструкцию с фоновым стилем интерьера. Еще необходимо учитывать некоторые требования:

• компактные размеры;
• безопасность;
• комфортность перемещения.

Конструкция не должна быть слишком крутой – никак не больше 60°. Уклон рассчитывают исходя из возможности ее использования детьми и пожилыми людьми. Лучше оборудовать конструкцию перилами. Покрытие выбирают таким, чтобы не скользить по нему при передвижении. Если лестницу изготавливают из полированного камня, можно постелить на нее ковровую дорожку.

Часто конструкции приходится выполнять с большим уклоном – до 75° градусов. При этом устанавливают довольно большую глубину ступеней. Повысить удобство и безопасность лестницы можно с помощью установки ручек, за которые можно держаться при подъеме и спуске.

Правила безопасности:

• начиная с первого метра, лестницу оборудуют ограждением высотой 90 см;
• просветы между стойками перил не должны превышать 10 см;
• ширина проступи должна быть достаточной для комфортной постановки ноги – 25-30 см;
• для удобства обхвата рукой поручни создают с оптимальным диаметром – 32-60 мм;
• все ступени должны быть одной высоты.

Оптимальные размеры ограждений и поручней

При проектировании лестницы на второй этаж важно позаботиться не только о ее эргономичности, но и о функциональности. Поэтому такие конструкции создают по индивидуальным чертежам. Выполнить расчеты вы можете и самостоятельно при помощи бесплатных онлайн-калькуляторов лестниц.

Варианты компактных лестниц

Ознакомившись с основными видами компактных лестниц, рекомендуем посмотреть фото таких конструкций. Это поможет выбрать подходящую модель для своего загородного дома. Важно, чтобы она сочеталась с интерьером помещения.

domzastroika.ru

какой нужен и должен быть портал для лестницы на второй этаж в частном доме, проем в перекрытии и плите

Лестничный проем – это отверстие в перекрытии, предназначенное для установки лестницы. В процессе изготовления проема снимают отрезок полового покрытия, разрезают балки и убирают часть потолка. В этой статье подробно рассмотрено, что представляет собой лестничный проем: его устройство и правильный расчет габаритов.

Особенности

Проем для лестницы на второй этаж обязательно должен предусматривать наличие свободной площадки внизу. Ее длина должна быть не меньше метра, а в случае, когда на площадке расположены несколько дверей, то гораздо больше, ведь это обеспечит возможность одновременного открывания дверей и безопасного подъема человека наверх, исключит внезапное столкновение.

Встречаются случаи перекрытия проема в маленьких чердачных помещениях. Здесь применяется конструкция складного типа в комплекте с люком, закрывающим вход на чердак.

Ширина лестничного проема определяется шириной марша. Для одномаршевой конструкции ширина отверстия равна ширине марша с учетом зазоров для крепления ограждения. Для двухмаршевой конфигурации применяется удвоенная ширина марша. Длина отверстия рассчитывается в зависимости от уклона лестницы. Принято учитывать расстояние в 2 метра от каждой ступени до перекрытия, а там, где это расстояние становится меньше и должно начинаться отверстие, длина проема меньше длины марша примерно на метр.

Отверстие в перекрытии для обычной лестницы делают прямоугольной формы, а для винтовой – круглой. Оно должно быть сконструировано с учетом среднего роста человека.

Поднимающийся наверх человек не должен, стоя на любой ступени, задевать головой потолок. Золотое правило строителей: чем больше лестничный проем, тем комфортнее лестница, а чем меньше, тем рискованнее ее эксплуатация. Также необходимо правильно укрепить сам проем, чтобы в дальнейшем не обрушились перекрытия пола верхнего яруса.

Виды

В зависимости от типа самой лестницы, наличия свободного пространства и дизайнерских решений подъем на второй этаж может иметь различное конструктивное исполнение. Встречаются следующие разновидности лестничных проемов:

• Круглый проем. Выигрывает внешне своей аккуратностью и очень изящно вписывается в любой интерьер. Он подходит для винтовых лестниц, но здесь важно, чтобы верхние ступени попадали непосредственно под саму окружность.
• Прямоугольный вариант – это классическое исполнение для среднестатистических частных домов. Является самым простым в проектировании и последующей отделке. Длина проема в этом случае напрямую зависит от размеров и конструкции лестничного марша.
• Полукруглый или овальный проем может применяться для винтовых лестниц, в частности, спиральных с разными оборотами.
• Нестандартным считается проем всевозможных форм от трапеции до многоугольника. Это не вынужденная мера, а чаще желание хозяина заполучить неповторимый интерьер или просто полет фантазии дизайнеров – декораторов. Воплотить такую необычную дизайнерскую идею очень сложно, но результат может превзойти все ожидания.

Размеры

При прямом типе устройства угол наклона меньше, чем у поворотного изделия. Размеры проема зависят и от типа лестницы: прямой лестнице необходим проем больше, чем винтовой или же складной. После того как размеры проема определены, к ним прибавляют по 5 см с каждой стороны – это делается для последующего удобства при отделке площадки после установки лестницы.

Лестничный проем рассчитывается исходя из таких параметров, как:

• модель конструкции;
• высота необходимого подъема;
• площадь;
• угол наклона;
• число ступенек.

При выполнении расчета площади под сооружение лестничного проема учитывают планировку нижнего и верхнего ярусов. Заранее определяют площадку под установку ступеней и намечают границы для устройства проема.

Чтобы определить необходимое количество места в длину и ширину, необходимого для обустройства выхода на последующий этаж, требуется выполнить ряд вычислений. Прогнозируется непосредственно лестничная конструкция: определяется ее уклон, количество ступеней и конфигурация модели.

Также рассчитывается стандартный набор показателей:

• длина лестницы;
• ширина лестницы;
• высота пролета;
• глубина проступи;
• высота подступенка.

Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении числа вертикальных частей ступени необходимо учитывать рекомендуемую величину параметра их высоты, которая варьируется от 15 до 18 см. Допустимы отклонения до 12 или 20 см. При определении числа ступеней результат должен быть округлен. Количеством ступеней будет являться частное от деления общей высоты на размер подступенка.

Для того чтобы правильно рассчитать проем для лестницы на второй этаж, необходимо учитывать, что один марш включает в себя от 3 до 18 ступенек.

При увеличении количества производится разбивка на 2-3 марша, которые должны быть разделены ровными и поворотными площадками.

В том случае, когда верхний этаж в доме представлен мансардой или выход производится в одну из комнат, достаточно проема шириной 0,6-0,7 м, что является отличной возможностью сэкономить свободное пространство. Если же необходим выход в холл, объединяющий несколько комнат, то для удобства и комфорта в процессе эксплуатации нужна ширина проема не менее 0,8 м.

Учитывая высоту пролета и размер ступеней, определяют предельно допустимое расстояние до перекрытий. Для этого используют следующий алгоритм с формулами:

• Определяют расстояние от пола до верхних перекрытий путем вычисления разницы интервала между полом первого этажа и полом толщины перекрытия.
• От полученной величины отнимают поочередно высоту каждой ступени.
• Прекращают вычисления, когда полученный результат составляет менее двух метров. В таком случае число отнятых ступеней будет находиться под перекрытием, а оставшиеся элементы выйдут за границы проема.

Чтобы успешно выполнить установку лестницы в уже смонтированном перекрытии, необходимо увеличить угол за счет увеличения шага подъема. Кроме того, проводя расчет проема под лестницу, можно несколько сократить размеры проступи. В некоторых вариантах модульных лестниц размер проступи может составлять до 16 см.

Также необходимо учесть такие параметры, как:

• Расположение отверстия проема. При монтаже следует учитывать, что площадь пола существенно сократится. Наиболее подходящим вариантом считается расположение конструкции параллельно несущих балок. Проем располагается возле стены, поэтому балки закреплены одним концом к стене.
• Ширину конструкции. Если подъем по лестнице предполагает выход в одну комнату, то приемлема ширина не менее 0,6 м. Если же будет находиться несколько разных помещений, то ширина проема должна увеличиваться.
• Длину лестничного проема. Расстояние между балкой в потолочном проеме и ступенями лестницы должно составлять минимум два метра.

При проектировании важно учитывать следующие показатели:

• геометрическую форму и размер проема;
• высоту помещения;
• толщину межэтажного перекрытия;
• максимально допустимые размеры будущей конструкции;
• наклон лестничного пролета;
• глубину создаваемых ступеней;
• метод крепления ограждений.

Принимая во внимание, что оптимальный параметр глубины ступенек достигает 28-32 см, потребуется точный расчет. Согласно нормативным документам потребуется сумма высоты (h) и глубины (b) ступенек в плане, равная 47 см. Глубина проступи определяется по формуле:

b = 47 – h.

Учитывая минимальную нормативную высоту прохода в два метра и ширину марша не менее 0,6 м, проем должен быть примерно 2×2,5м. При таких размерах можно обеспечить наиболее благоприятный угол наклона, который составляет от 30 до 45 градусов.

Устройство

Изготовление проема под лестницу следует начинать с расчета его площади и типа. Конструкция может быть криволинейного типа или маршевого. Маршевым считается прямой вариант с площадками или без них. Криволинейная конфигурация возможна в поворотном и винтовом исполнении.

При выборе размеров сооружения необходимо:

• учесть планировку этажей;
• определить площадку под монтаж лестницы;
• наметить границы будущего проема.

Для изготовления проема под лестницу необходимо провести следующие работы:

• Составить проект с учетом всех габаритов и типов конструкции. Учесть материал для косоура или тетивы, угол подъема. Подсчитать число рядовых балясин и размер перил.
• Произвести расчет подъема ступени.
• Снять по контуру покрытие на полу и потолке по размерам, соответствующим будущему отверстию. Остатки материалов могут пригодиться при последующей отделке конструкции.
• Удалить части балок, а затем соединить их с остальными балочными элементами. Чтобы усилить конструкции, добавляются поперечные бруски с сечением, как у основных балок. Конструкция крепится с помощью металлических уголков вдоль длины сторон лестничного отверстия.

• Зафиксировать усилительные балки с каждой стороны будущего отверстия.
• Установить на домкратные стойки опорные балки на расстояние не менее чем 50 см от усилительных.
• Сделать отверстия в каждом из углов расчерченного плана для поперечных балок.
• Запилить вертикальную часть ступеней. Разместить внешнюю и наружную части косоура второго сегмента деревянного устройства.
• Зафиксировать край поперечной балки и выпиленной части и соединить продольные балки с кронштейнами, закрепив их на стыках.

Замер необходимо проводить тщательно и оставить место на все нужные зазоры, которые потом потребуется закрыть. Обрамление можно сделать по своему вкусу.

Проем в железобетонном перекрытии. Устройство проема в бетонной плите имеет ряд особенностей. Место под него должно быть подготовлено заранее – еще в процессе строительства самого перекрытия. Важно учитывать ограничения вибрационных воздействий, превышение которых способно привести к появлению трещин. Для изготовления проема понадобятся опорные балки в виде тетив или косоуров, опорные столбы, размещаемые для винтовых сооружений, ступени и перила с балясинами и поручнями.

Необходимо провести следующие технологические операции:

• Установить параллельно плитам перекрытия стальные балки.
• Элементы сварить в раму с опорой на стену дома.
• Армировать участки, которые затем залить бетоном.
• Изготовить на полу щит для низа опалубки. При помощи веревок поднять его наверх и прикрепить к балкам опалубки.
• Изготовить проволочные петли и накинуть их на балки.
• Щит опалубки присоединить к соседним плитам перекрытия путем закручивания проволоки.
• Щит накрыть полиэтиленом, чтобы избежать попадания раствора.
• Залить бетонную или битумную смесь, проволочные скрутки должны остаться внутри.

Когда выбран большой проем, тетивы помещают сбоку, прикрывая с торцов ступеньки, вставляемые между опорами. Проступи с подступенками углубляют в установку. В тех случаях, когда есть место для косоура, ступеньки укладывают поверх него. Тетивы применяются в виде двух конструкций, а косоуры рассчитывают с учетом ширины марша.

Размер проема для лестницы на второй этаж предполагает установку не менее одного и не более четырех косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком – вертикальная. Перила обеспечивают безопасность и комфорт при подъеме и спуске.

В процессе облицовки проема возможно применение фасадной шпаклевки. Она выполнена на основе белого цемента и существенно расширит перечень видов декоративной отделки. Но после шлифовки важно грунтовать каждый слой шпаклевки.

В некоторых случаях с целью экономии используют безбалочную схему. В ней отсутствуют продольные балки из швеллеров или двутавров, а сам проем оформляется стальными уголками, опирающимися своими полками на расположенные близко плиты перекрытия. Эта конструкция переносит вес монолитного участка и лестницы на лежащие рядом плиты перекрытия.

Безбалочная схема применяется только на небольших участках – для устройства широких лестничных проемов ее использование небезопасно и нежелательно.

Для получения отличного конечного результата необходимо соблюдение всех строительных норм и точные расчеты. Проем для лестницы на второй этаж – это конструкция технически сложная, поэтому к ее устройству следует подходить очень точно и ответственно.

О том, что нужно учитывать, делая проем под лестницу на второй этаж, смотрите в видео ниже.

stroy-podskazka.ru

Как рассчитать лестницу на второй этаж в частном доме: нормы, формулы, таблицы и примеры калькуляции

Итак, каким образом профессионалы советуют выполнять расчет в XXI веке?

Проектирование лестницы может быть выполнено различными способами. В основе каждого заложены оптимальные размеры лестничного марша, необходимые для комфортного и безопасного движения.

Естественно, самой удобной будет пологая и не узкая лестница, но, как правило, практические обстоятельства диктуют ограничения на выбор ключевых параметров к которым относят: вид лестницы, высоту подъема, площадь в плане, угол наклона, количество ступеней, ширину и высоту каждой.

Эти показатели связаны между собой и не могут быть определены по отдельности. Например, для простой одномаршевой лестницы высота подъема и угол наклона жестко задают площадь в плане и напротив, знание площади в плане и высоты не оставит сомнений в величине угла наклона лестницы.

В этой статье мы не будем рассматривать экзотические варианты, вроде лестниц с элементами трехмерной кривизны, а остановимся на привычных и посильных домашнему мастеру конструкций на косоурах и косынках.

Размер ступеней

Размеры ступеней — это, пожалуй, одни из главных характеристик лестницы. От них зависит, насколько комфортно и безопасно домочадцы смогут подниматься на второй этаж и спускаться вниз.

Рекомендованные значения

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж.» (наилучшие пожелания автору и этому изумительному труду) упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h×a = 150×300, 160×300, 170×290 мм.

Эти размеры хороши, но, к сожалению, не могут быть использованы, если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h). В таком случае мы можем обратиться к формулам расчета.

Формулы удобства и безопасности

Широко известна формула удобства:

a — h = 12 см.

Согласно этому соотношению, лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступёнка равняется 45 см:

30+15; 27+18; 25+20.

Соответственно, данное уравнение носит название формулы безопасности :

c = a + h = 45 см.

Сложность в том, что формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные пропорции или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. Об этом ниже.

В специальной литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица высоты и ширины ступеней при их различном количестве и уклоне:

Высота этажа, м	Количество ступеней n	Высота ступени h, мм	Ширина ступени b, мм	Уклон h:b
2,25 для подвалов	12	118	260	1:1,38
	13	173	260	1:1,50
2,50	14	179	260	1:1,45
	14	179	290	1:1,62
2,75	15	183	260	1:1,42
	16	172	260	1:1,51
	16	172	290	1:1,69
3,00	17	176	290	1:1,65
	18	167	290	1:1,74

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени — 220 мм (СНиП 21-01-97).

Пример расчета:

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать, когда настелены чистовые полы или придется четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае:

H = 278 см.

Выбираем высоту подступёнка:

h = 18 см.

Разделив высоту между этажами на высоту подступёнков, получаем необходимое количество ступеней:

270 : 18 = 15 штук.

Для определения оптимальной ширины ступени используйте формулу удобства:

a — h = 12 , h = 18 см.

Удобная ширина проступи:

a = 12 + h = 30 см.

Значит, необходимо 15 ступеней шириной 30 см и длиной, зависящей от ширины проема в межэтажном перекрытии. Проверяем лестницу по формуле безопасности:

a + h = 46 + 3 см

В данном случае:

18 + 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

Этот пример вычислений приводит Столяров А.Н. в книге «Строим лестницы».

Формула Блонделя

Французский архитектор и инженер еще в далеком 1672 году предложил следующее соотношение:

a = S — 2h

Где S — это средний шаг человека, который находится в пределах 600-640 мм .

Формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет минимальный подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов.

С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

Верхний подъем ступени:

h = 220 мм, a = 200 мм, уклон 48 градусов.

На верхнем пределе формулы получается не самая удобная лестница, пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее, чем подъем, следовательно, удобство использования оценивают на движении вниз. Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами:

H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n). Варианты значений:

• При 17 подъемах: h = H / n = 3050 / 17 = 179,4 мм.

• При 18: h = H / n = 3050/18=169,4 мм.

• При 19: h = H / n = 3050/19 = 160,5 мм.

Далее вычисляем линию хода:

А = 5000 мм.

Длина линии хода не должна быть меньше высоты между этажами (H), иначе лестница будет непрактично крутая. В нашем примере:

А (5000) > H (3050).

При n = 18 проступь a = 5000 / ( n — 1 ) = 294 мм.

Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять, если первую ступень считать на уровне пола.

Параметр шага по Блонделю:

169 × 2 + 294 = 632 мм.

Следовательно, размер приемлем, органичен и лежит в пределах среднего шага человека. Мы определили ширину проступи и высоту подступёнка для удобного перемещения, но этого недостаточно для возведения комфортной и безопасной лестницы.

Поехали дальше. Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Линия хода и средняя линия марша

Линия хода (A) — это горизонтальная проекция воображаемого движения человека по ступеням. Проходит на расстоянии 300-500 мм от внутреннего края лестницы. Этот усредненный размер определяет комфорт пользования поручнем. Дети будут идти ближе к перилам, взрослые — дальше.

Иногда для прямого марша этим размером пренебрегают, поскольку грани ступеней параллельны.

Если ширина лестницы до 1000 мм, то линия хода совпадет со средней линией марша. Если больше 1000 мм, то линия хода смещается к поручню. Алгоритм расчета таков:

1. С помощью мела или отвеса нанесите на пол предполагаемую линию (или линии) хода. Зафиксируйте размер рулеткой и соотнесите его с высотой лестницы. Замечательно, если линия хода больше, чем высота в 1,7 раза — значит уклон составит 30°.

2. Далее разделите линию на (n-1) по каждому предполагаемому варианту подъема ступени.

3. Все полученные показатели размера проступи рассчитайте с помощью формулы Блонделя, чтобы определить оптимальный.

Относительная величина подъема марша (угол подъема)

В строительной практике угол подъема, как правило, находится в диапазоне от 20 до 50 градусов, но самыми удобными считаются лестницы с углом от 30 до 45 градусов.

Таблица зависимости размеров ступеней от угла наклона:

Ширина	Высота	Угол наклона
40	10	14°10′
38	11	16°20′
36	12	18°30′
34	13	21°00′
32	14	23°10′
30	15	26°40′
28	16	29°50′
26	17	33°10′
24	18	37°00′
22	19	40°50′
20	20	45°00′

Выбор угла наклона обуславливает запас расстояния (критической высоты) не менее 2000 мм от любой ступени до потолка или какого-либо выступающего элемента здания (балки, парапета):

Критическую высоту удобно проверять, нарисовав рассчитанные ступени на любом листовом материале или прямо на стене. Как показывает практика проектирования, очень часто линия, проведенная от потолка или опасного выступа, будет меньше искомого значения.

Именно по этой причине нет возможности спроектировать лестницу достаточно пологой. С увеличением угла наклона понижается комфорт, потому при невысоком среднем росте всех домашних, иногда все же этот размер занижают.

Но мы все же рекомендуем корректировать уклон лестницы или рассматривать другое место для ее монтажа. Перебор вариантов расположения — это разумная и распространенная практика.

В уже упомянутом труде Новицкого О.В. «Современные лестницы. Проектирование, изготовление, монтаж.» рассмотрен реальный практический случай, в котором последовательно и аргументировано перебраны аж 6 вариантов расположения лестницы в помещении.

В любом случае, окончательный результат — это обычно золотая середина между множеством противоречивых аргументов.

Ширина марша

Ширина марша определяется пропускной способностью лестницы (количество людей в минуту в самом узком месте) и предполагает комфортное перемещение взрослого человека.

Для внутриквартирных лестничных маршей строительные нормы определяют это значение (размер от стены до перил или между двумя перилами с левой и правой стороны) как минимум в 900 мм, в домах повышенной комфортности 1250-1600 мм.

Предусмотрены исключения для ширины лестничного марша (0,8 м) некоторых типов лестниц (например, в садовых домиках), но ориентироваться при проектировании лестницы на этот размер следует только в условиях жесткого недостатка свободной площади помещения.

Ширину менее 0,8 м могут себе позволить вспомогательные конструкции, например, лестница в подвал или на чердак.

Стандартные элементы

Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить, если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок, принятых на территории РФ.

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

1. Стандарты на ступени.

Выпускаются с галтелью R 12,5. Пригласительные ступени:

№	Размер, мм
1	H 220×400×1200, R200
2	h320×400×1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров:

№	Размер (В×Ш×Д), мм
1	38×400×2000
2	38×500×1500
3	38×500×2000
4	38×700×1500
5	38×1000×1000
6	38×1100×1100
7	38×1200×1200

2. Подступёнки.

№	Размер (В×Ш×Д), мм
1	18×180×900
2	18×180×1000
3	18×180×1100
4	18×180×1200
5	18×180×1300
6	18×180×1400
7	18×120×900
8	18×120×1000
9	18×120×1100
10	18×120×1200
11	18×120×1300
12	18×120×1400

3. Облицовочная доска.

№	Размер (В×Ш×Д), мм
1	18×200×2000
2	18×300×2000
3	18×350×1000
4	18×350×1500
5	18×350×2000
6	18×350×2500
7	18×350×3000
8	18×350×3500

4. Брус.

№	Размер (В×Ш×Д), мм
1	80×80×1200
2	80×80×2000
3	80×80×2500
4	80×80×3000
5	100×100×1200
6	100×100×2000
7	100×100×2500
8	100×100×3000

5. Тетивы.

№	Размер (В×Ш×Д), мм
1	40×350×2500
2	40×350×3000
3	40×350×3500
4	40×400×4000
5	50×300×3500
6	50×350×3500
7	50×400×4500

6. Поручни.

Длина поручней может варьироваться от 3500 до 6000 мм. А вот размеры сечений постоянны:

№	Сечение (Ш×В), мм
1	40×70
2	45×70
3	45×80
4	45×90
5	60×60
6	70×70
7	70×90
8	80×100

7. Балясины.

Диаметр круглых балясин — 30 или 47 мм. Длина всех разновидностей — до 900 мм. Сечения квадратных изделий:

№	Сечение (Ш×В), мм
1	40×40
2	45×45
3	50×50
4	60×60
6	70×70
7	80×80

8. Декоративные шары.

№	Диаметр, мм
1	75
2	95
3	115
4	140
5	145

Еще на этапе расчетов следует ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают. Надеемся, что нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу, на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

Задача в сухом остатке выглядит просто: исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров, приведенных в статье. Останется лишь органично вписать показатели в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Желаем уюта и добра вашему дому.







Распродажа (-53%):

bydom.ru
