Обратная засыпка грунта – ТР 145-03 «Технические рекомендации по производству земляных работ в дорожном строительстве при устройстве подземных инженерных сетей при обратной засыпке котлованов, траншей, пазух»

Содержание

время, материалы, инструкция в этапах, уплотнение грунта, траншеи под коммуникации

В большинстве случаев процесс строительства подразумевает работы по укладке фундамента. Они включают в себя рытье траншеи либо котлована, установку опалубки, изготовление каркаса из арматуры. Затем конструкция заливается бетоном, после чего осуществляется обратная засыпка фундаментов.

Во время возведения фундамента по периметру постройки образуются пустоты (их принято называть пазухами), которые необходимо засыпать с помощью различных материалов. Этот этап строительства лишь кажется легким, но на самом деле при его проведении необходимо учитывать ряд нюансов.

Когда производить засыпку

Несмотря на желание ускорить процесс, не торопитесь с проведением засыпки. Прежде нужно дождаться затвердения фундамента, а также закончить работы, имеющие отношение к цокольной части постройки. Необходимость повременить, пока тело фундамента не застынет полностью, это связано с избеганием лишних нагрузок на него, а цоколь куда легче обустроить, когда фундамент еще не засыпан.

Минимальный срок, который должно выстояться залитое основание — 7-10 дней при солнечной погоде, но предпочтительнее продлить его до 20 дней. Иногда при строительстве засыпка производится слишком быстро из-за ошибочного мнения, что боковая нагрузка не имеет серьезного воздействия, но на самом деле подобное давление крайне опасно.

Чем сделать обратную засыпку

Чаще всего для обратной засыпки используется один из следующих материалов:

  • песок;
  • глина;
  • грунт, который изначально был на месте котлована.

У всех перечисленных вариантов есть свои «за» и «против»:

  • Обратная засыпка пазух фундамента песком имеет несомненные преимущества, песок, опционально смешанный с гравием, довольно сильно пропускает воду. Следовательно, использование этого материала позволяет свести к минимуму предстоящее воздействие сил морозного пучения. Но водопроницаемость имеет и недостатки, именно из-за нее все воды из близлежащего грунта будут стекать в вашу засыпку. В результате образуется лишняя нагрузка на гидроизоляцию, а несущая способность почв под основанием постройки значительно снизится.
Обратная засыпка пазух фундамента

Обратная засыпка пазух фундамента

Отчасти подобная проблема решится с помощью отмостки. Установленная вокруг фундамента водонепроницаемая полоса защищает его от влаги и предохраняет грунт от воздействия дождей и паводковых вод. Отмостку легко сделать самостоятельно, используя для этого гидроизоляцию и подстилающий слой, но стоит учесть, что обеспечение ее совершенной герметичности маловероятно. Кроме того, стекающие по отмостке воды также необходимо отводить, поэтому предпочтительнее сделать и дренаж.

  • Такой материал, как глина, создаст для вод более серьезный барьер, то есть позволит сделать своеобразный глиняный замок. Необязательно использовать чистую глину, хорошо подойдут суглинок и супесь, если они будут обладать меньшей водопроницаемостью, чем окружающий грунт.

Но нужно учесть, что глина представляет собой пучинистый материал, поэтому при влиянии факторов, способствующих намоканию, она впитает в себя воду.

  • Грунт обратной засыпки фундамента, находившийся на месте вырытого котлована, изначально выгоден тем, что его использование не требует грунта, который извлекли в процессе строительства, и вы избежите расходов на вывоз. В то же время у вас будет возможность складировать его неподалеку от площадки, где проходит строительство. Остатки, например, верхний слой почвы, вы позже эффективно примените, занимаясь обустройством ландшафта.

Очередность работ при обратной засыпке

Если вы хотите избежать неприятностей в будущем, то технология обратной засыпки должна тщательно соблюдаться. Процесс происходит следующим образом:

Обратная засыпка на пустом участке

Обратная засыпка на пустом участке

  1. Необходимо проверить грунт на участке проведения работ. Для проведения качественной засыпки важно, чтобы на месте, где она будет осуществляться, не осталось забытых инструментов, кусков дерева, бетона и других посторонних материалов.
  2. Проверьте влажность грунта. Ее желательно определить с помощью лабораторных исследований. Понятно, что для проведения засыпки не подходит ни слишком сухая, ни грязеподобная почва. В зависимости от грунтов влажность может составлять 12-15 % для пучинистых и 20 % для тяжелых. В случае несоответствия требованиям влажность приводится в соответствие просушкой или увлажнением.

В первом случае грунт подсушивается на солнце, а во втором — подвергается воздействию специального цементного молочка, которое нетрудно сделать своими руками. Для этого в воде растворяется небольшое количество цемента. После того как жидкость приобретет белый цвет, цементное молочко будет готово к применению.

Ход увлажнения зависит от грунтов: связные приводят в соответствие с требованиями внутри пазух, а в остальных случаях обрабатывается засыпаемый материал.

  1. Далее можно переходить непосредственно к засыпке. Дно котлована покрывается заранее подготовленными песком или землей, толщина слоев которых варьируется в пределах 0,3-0,5 м. По необходимости они сбрызгиваются цементным молочком и обязательно уплотняются. Заметьте, что ни в коем случае нельзя использовать во время засыпки плодородную почву, в ней может оказаться немало органики. Со временем та начнет разлагаться, что приведет к нежелательной усадке. Обратная засыпка фундамента без подвального помещения

    Обратная засыпка фундамента без подвального помещения

  2. На этом этапе производится заполнение цоколя, кроме случаев, когда вы планируете обустроить также подвал. Для конструкций, не подразумевающих наличия погреба, требуется полное или частичное заполнение внутренних пазух.

То, каким образом осуществляется засыпка, зависит от размера котлована. Если он габаритен, вам придется использовать специальную технику: экскаватор, бульдозер, глайдер. Обратная засыпка ленточного фундамента может производиться вручную с помощью 2-3 работников. Нужно лишь учесть, что ее необходимо осуществлять сразу по всей длине фундамента, иначе боковое давление на некоторых участках будет сильнее, чем на других. Подобное явление приведет к тому, что в фундаменте со временем образуется деформация.

Как уплотнить грунт при обратной засыпке

Заметьте, что проводить уплотнение с помощью ручного инструмента нежелательно, процесс будет крайне трудоемким. Если вы планируете использовать специальную машинку, то делайте слои следующей толщины:

  • при засыпке песком — до 70 см;
  • супесью или суглинком — до 60 см;
  • глиной — до 50 см.

При уплотнении без использования специальной техники толщина слоев не должна превышать 30 см вне зависимости от грунта. Начинайте двигаться от зоны, которая ближе всего к зданию, и постепенно приближайтесь к краю откосов.

Уплотнение грунта после возведение каркаса фундамента

Уплотнение грунта после возведение каркаса фундамента

После тщательного уплотнения на грунте необходимо установить отмостку. Она предназначена для того, чтобы защитить фундамент и почву вокруг от попадания излишней влаги. Если вы решите обойтись без отмостки, то будьте готовы к тому, что осадки и талая вода рано или поздно размоют грунт. За этим вскоре последует деформация и разрушение фундамента, поэтому отмостка необходима даже в случаях, когда у конструкции есть водосток.

Как засыпать траншеи, предназначенные для инженерных коммуникаций

Эти траншеи также необходимо засыпать, причем инструкция включает в себя следующие нюансы:

  • Перед укладкой труб дно траншеи нужно покрыть щебнем (0,1 м). Затем приходит очередь размещения песчаной подушки (0,3-0,4 м). Учтите, что вам необходимо обустроить и смотровые колодцы, необходимые трубопроводу, поэтому поверх щебня в специально отведенных местах нужно провести заливку плит (0,2 м).
  • Сделайте монтаж труб, уделяя внимание тому, чтобы запорно-регулирующая арматура оказалась точно над предназначенными плитами.
  • Используя кирпич либо кольца из бетона, выстройте шахты смотровых колодцев.
  • Тщательно проверив трубопровод и протестировав его работу, начните засыпку. Сначала уложите слой песка (0,3-0,4 м) на трубопровод и вручную уплотните. Затем наносите грунт слоями в 0,5-0,7 м, каждый из которых нужно утрамбовать.

Запомните, что обратная засыпка фундаментов — важный этап любого строительства. Она производится после того, как вы закончите укладку фундамента, установите гидроизоляцию и завершите работы по обустройству наземной части цоколя либо фундамента. Процесс нетрудно ускорить, если вы используете специальную технику, но при необходимости его можно осуществить вручную. Засыпка пазух должна проводиться с большой ответственностью, допущенные ошибки будет сложно исправить на дальнейших этапах.

nafundamente.ru

Как правильно выполнить обратную засыпку и уплотнение грунтом

Для завершения выполнения земляных работ на строительном участке, необходимо засыпать ненужные пазухи котлованов и траншей, выровнять площадки возле строений. Только после устройства фундамента следует производить обратную засыпку грунтом, прокладку всех подземных коммуникаций, и затем проверку их работоспособности для сдачи по акту. При проведении обратной засыпки нужно позаботится о безопасности подземных коммуникаций, чтобы предотвратить их повреждение при соприкосновении с грунтом, и гидроизоляции фундамента.

Засыпать пазухи грунта необходимо послойно, уплотняя каждый слой после засыпки. Это позволит минимизировать последующую усадку грунта. Кроме того, нужно учесть уровень грунтовых вод и позаботиться о дренажной системе. Пазухи траншей и котлованов следует засыпать до безопасных отметок, которые могут обеспечить эффективный водоотвод. Если этого не сделать, то может понадобиться повторное рытье котлованов для дополнительной гидрозащиты подземных коммуникаций и фундамента.

Выполнять обратную засыпку грунтом нужно с привлечением спецтехники или вручную. Для экономии времени и сил, можно взять в аренду экскаватор-погрузчик. Это позволит сделать все необходимые работы качественно, быстро и эффективно. Если размер площадки большой, то лучше справится с работой фронтальный погрузчик, а если размер площадки ограничен, то следует взять в аренду экскаватор-погрузчик. Послойная засыпка грунтом с помощью спецтехники должна перемежаться с уплотнением грунта вручную и машинной трамбовкой.

На тех участках, где в процессе эксплуатации не предвидится воздействие дополнительных нагрузок на поверхность, можно засыпать траншеи грунтом без дополнительного уплотнения.

Песок мелкой фракции засыпается с запасом высоты 2.1%; суглинок и супесь – с запасом 2.9%; на усадку щебенистого грунта и глину необходимо оставлять не менее 9% от высоты засыпки траншеи.

Малосжимаемые грунты лучше использовать для засыпки узких пазух.

www.olimptk.ru

Обратная засыпка фундамента: СНиП и нормы

Многие застройщики, впервые сталкивающиеся со строительством дома, ошибочно полагают, что возведением фундамента, стен и кровли основной этап работ можно считать завершенным. Это далеко не так. Ведь нужно обязательно побеспокоиться о том, чтобы в процессе эксплуатации жилища не сырела плита, на которой находится все здание. Кроме того, в районах с повышенным уровнем грунтовых вод, остов здания может проседать или, наоборот, его будет выпирать. Может случиться и так, что фундамент начнет двигаться, подпираемый почвенными слоями. Чтобы избежать всех этих неприятностей, нужна правильно выполненная обратная засыпка фундамента.
Оглавление:

  1. Суть вопроса
  2. Чем засыпать: вопрос не прост
  3. Влияние плотности засыпки на состояние фундамента
  4. Некоторые акценты по обратной засыпке фундамента

Суть вопроса

Фундамент не закончен без обратной засыпки

Фундамент не закончен без обратной засыпки

Закладка любого основания осуществляется с обязательным выполнением земляных работ. Сюда входит формирование котлована (под плиту) или траншеи (под ленту). Затем выполняются опалубочные работы, армирование, бетонирование, возведение цоколя. Возле готового фундамента остается незаполненное пространство – так называемые «пазухи». Она должны обязательно засыпаться грунтом. В этом и состоит вкратце процесс обратной засыпки. Перед тем, как ее произвести, нужно, чтобы произошли события, периодичность и технологию которых нельзя нарушать:

  • заливка фундамента;
  • приобретение бетоном требуемой прочности на сжатие;
  • удаление каркаса опалубки;
  • выполнение гидроизоляции основания;
  • прокладка коммуникаций, испытание трубопроводов.

То есть, должны быть выполнены все процессы формирования основания, готового принять и нести на себе нагрузку возводимых конструкций. Если не дожидаться затвердения бетона по всей его массе, засыпанный в пазухи грунт может создать такое давление на фундамент, из-за которого тот начнет разрушаться.

Внимание! Полное затвердевание бетона по всей толще при благоприятных условиях (теплой солнечной погоде) происходит в течение 15 дней. С наружной стороны любой вид фундамента засыпается во всех случаях. А вот изнутри, при возведении армированной бетонной ленты, все зависит от подвального помещения. Если его планируется строить, то внутри замкнутого периметра обратное заполнение траншеи не делается.

Засыпать грунт и проводить его послойное уплотнение нужно с предельной осторожностью, чтобы не повредить целостность гидроизоляционного слоя и стен подвала. Все работы регламентируются СНиП, в том числе 3.02.01-87 «Земляные сооружения, основания и фундаменты». Заполняются пазухи до такого уровня, при котором обеспечивается надежное водоотведение поверхностных стоков.

Грунт при возвратном заполнении допускается не трамбовать, но делать обязательную отсыпку по всей протяженности траншеи валика. Его размеры должны предусмотреть последующую усадку почвенных слоев. Если пазухи между фундаментом и стенами котлована узкие, то их лучше наполнять содержимым с малой усадкой: щебеночной, гравийно-песчаной смесью.

Чем засыпать: вопрос не прост

В большинстве случаев в этих целях используют тот же грунт, который изымался для формирования фундамента. Но есть универсальные породы: глина и песок. Вот два основных компонента: ими производится возвратное наполнение. Каждый из грунтов используется в конкретных случаях, имея свои положительные и отрицательные стороны.

Засыпку лучше выполнять смесью комбинации грунтов

Засыпку лучше выполнять смесью комбинации грунтов

  • Обратная засыпка фундамента глиной выполняет функцию преграды (глиняного замка) для вод, чтобы не допустить их проникновения в зону фундамента. В этом качестве можно комбинировать: насыпать не чистую глину, а суглинок или другую комбинацию грунтов, имеющую плотность выше, чем основной грунт возле фундамента. Как пример – сруб, возведенный на суглинистых почвах. В этом случае пазухи и внутреннее пространство засыпается тем же извлеченным при строительстве фундамента суглинком или же глиной. Если дом возведен на глине, то и обратная засыпка – из глины. Мене плотный супесок в качестве основного грунта должен подсыпаться суглинком или глиной.
  • На пучинистых грунтах, промерзающих на значительную глубину, лучше всего подойдет обратная засыпка фундамента щебнем, смешанным с песком. Щебеночно-песчаная смесь не задерживает воду, не дает ей замерзнуть между фракционными частицами, что исключает увеличение объема (пучение) засыпки. Такой состав не будет давить на фундамент в морозы, создавая дополнительную нагрузку от сил выталкивания его наружу. Но есть и обратная «сторона медали». Тот же рыхлый песок, пропуская через себя влагу, создает ее скопление у основания фундамента. При плохо выполненной или некачественной изоляции создается угроза основанию, несмотря даже на обустроенную вокруг него отмостку. Выполнить ее абсолютно непроницаемой, практически, невозможно. Нужен дополнительный дренаж для отвода ливневых и подземных вод.
  • Использовать песок в чистом виде не рекомендуется. Если все же принято «песочное» решение, то степень плотности наполнителя должна быть такой же или выше, чем степень уплотнения основного грунта в его обычном состоянии. Выполняется уплотнение при оптимальной плотности и влажности с коэффициентом 0,95. Узнать степень уплотнения почвы в конкретной местности можно из геологических данных, находящихся в специальных учреждениях.

Внимание! Что не подходит в любых случаях в качестве грунта для обратной засыпки, так это верхний плодородный слой почвы и чистый чернозем.

Влияние плотности засыпки на состояние фундамента

От того, чем выполнить обратную засыпку фундамента, а также насколько квалифицированно это будет сделано, зависит, будет проседать отмостка или нет. В составе заполнения не должно быть крупных остроконечных посторонних предметов, способных нарушить слой гидроизоляции. Не должны там присутствовать подзолистые, известковые включения, органические фракции, которые разлагаясь и сгнивая, оставляют после себя полости – «слабые» места в целостности засыпки. Если при обратном заполнении не была достигнута нужная плотность, то грунт начинает проседать, а вместе с ним и отмостка, особенно у самой стены. Меняется уклон, и вода проникает на поверхность стены. Со временем процесс будет усугубляться, в конечном итоге отмостка перестанет исполнять свою функцию: защищать стены, цоколь и фундамент от влаги. Это чревато разрушением основания и деформации конструкций дома.

Некоторые акценты по обратной засыпке фундамента

Засыпка должно производиться с соблюдением всех технологических этапов

Засыпка должно производиться с соблюдением всех технологических этапов

  • При выполнении работ должны соблюдаться нормы и технология работ. Нужно придерживаться последовательности этапов.
  • Обратное заполнение производится после гидроизоляционных работ или после монтажа плит перекрытия.
  • На вид заполнения влияет тип оборотного грунта и оснастка, используемая для его утрамбовки. Все процессы выполняются ручным способом, начиная с участков возле стен повала, фундамента, точек ввода коммуникационных разводок, постепенно продвигаясь к кромке откоса. При этом над трубами уплотнение грунта выполняется с особой осторожностью.
  • Какой бы материал для обратного заполнения не использовался, во избежание усадки грунта, уплотнять его следует обязательно. Для этого используется виброплита. Чтобы при этом не повредился слой гидроизоляции стен подвального помещения, они закрываются асбестоцементными плитами.
  • Процесс предполагает послойную утрамбовку каждого засыпанного слоя толщиной по 0,3 м. При этом толщина осыпаемого грунта не должна превышать 0,25 м.
  • Верхняя почвенная прослойка утрамбовывается до уровня обустройства отмостки.
  • При прокладке коммуникаций в трубах под них насыпается мягкая «подушка» (0,3 м), хорошо уплотняется. Трубы укладываются. На них насыпается мягкая почва, но без утрамбовки. Сверху укладывается следующий слой грунта, но уже с последующим уплотнением.

Пред выполнением работ нужно изучить требования строительных норм и выполнять их неукоснительно. В конечном итоге это гарантирует не только целостность фундамента, но и всего строения в целом.

ofacade.ru

Обратная засыпка пазух котлована

Чтобы фундамент для частного дома был устойчивым и прослужил не один десяток лет, нужно правильно выполнить заполнение образовавшегося пространства между стенками фундамента. Процесс называется обратной засыпкой, при котором в траншею или котлован закладывается грунт, изъятый во время копки траншеи под фундамент. Хоть может показаться, что процесс простой, обратная засыпка пазух котлована производится с учетом правил и нюансов. Не зря для этой работы был составлен СНИП 3.02.01-87.

В чем же особенность этой работы? Почему засыпка фундамента так нужна и как ее делать? Чем можно засыпать котлован? Ответы на эти и другие вопросы по теме мы рассмотрим в данной статье.

Для чего нужен процесс обратной засыпки фундамента

В независимости от конструкции фундамента, технология устройства предусматривает наличие технологических пространств, которые образуются в ходе работ. Подобное увеличение размеров траншеи или котлована незначительное, но позволяет:

  1. Удалять из пазух щиты опалубки, после застывания бетона, не позволяя стене котлована обрушиться. К тому же внешняя полость, которая имеет ширину от 15 до 20 см для и 1 м глубину пазуха, позволит ускорить схватывание бетона. Этот показатель увеличивается на 10–20%.
  2. Благодаря наличию пространства легко выполняется утепление ленты фундамента в вертикальном положении, а также гидроизоляция конструкции посредством рулонного или обмазочного материала для этой цели. Даже если размер пазух котлована составляет 30 см, вы можете применять для работы газовую горелку и другое оборудование, что позволит качественно выполнить работы по изоляции фундамента.
  3. Обустройство дренажной системы – неотъемлемая часть работ, если грунтовые воды находятся близко к фундаменту. А с пазухом обустройство дренажной системы выполняется очень быстро. Система будет удалять основную часть грунтовых вод, не позволяя им влиять на основание.

Обратите внимание! Технология устройства фундамента с пазухами выполняется намного легче. А есть случаи, когда возвести его без этих выемок будет просто невозможно.

Правда, есть и некоторые нюансы, связанные с засыпкой. Это может привести к тому, что устойчивость фундамента и коробки конструкции значительно ухудшиться со временем. Показатель жесткости и устойчивости слоев почвы, которые сжимают фундаментный каркас, влияют на способность конструкции выдерживать нагрузки бокового и сдвигающего типа. Получается, что от качества и правильности выполнения обратной засыпки будет зависеть устойчивость фундамента и других несущих элементов конструкции.

Если говорить в общем, то обратная засыпка котлована фундамента – вынужденная мера. Она используется для создания связки ленты из бетона с грунтом на участке, который имеет естественную плотность. А еще обратная засыпка пазух котлована успешно защищает слои грунта, на которые будет опираться подошва основания, от обводнения. Получается, что если не обустроить засыпку почвы или выполнить ее материалом, который первым попался под руку, то фундамент на глинистой или суглинистой почве будет переувлажняться. Это грозит растрескиванием основания, ухудшением его характеристик и срока годности, даже без силы пучения грунта.

Обратной засыпка полости пазух – технология

Обратная засыпка пазух котлована, а именно, СНИП 3.02.01-87, указывает на несколько основных правил. С ними засыпка будет выполнена качественно. Основная задача – засыпать котлован и выполнить его уплотнение по максимуму. Чтобы сделать это правильно, нужен контроль важных параметров грунтовой смеси:

  1. Показатели плотности и влажности грунта, который будет использоваться для загрузки полостей пазух траншеи. Каждый тип грунта имеет свой показатель оптимальной плотности и влажности. Оптимальной плотностью и влажность считается показатель в 0,95.
  2. Свойство почвенной смеси, которую забрасывают в пазухи котлована, поддаваться уплотнению специальным для этого оборудованием. Именно эти показатели считаются самыми важными для засыпки.

Нужно знать! Помимо характеристик засыпки, требуется соблюдение технологий и правильная последовательность выполнения работ.

Чтобы уплотнение грунтового материала было выполнено правильно, в СНИП записаны все подробности засыпки. Они касаются типа оборудования, количества подходов, толщину слоя и порядок его обработки. Речь не идет только о засыпке грунта в пазухи котлована фундамента. Используется специальная мощная вибротехника. Она помогает уплотнять грунт до нужной плотности, а слабый вибратор с этой задачей не справится. Так может использовать плиты и катки? Не всегда, так как они не могут так близко подходить к фундаменту. Если вибратор или другая техника очень тяжелая, то на вязком грунте она может повредить и даже сорвать утеплительный слой, уложенный в вертикальном положении к бетонной поверхности.

Если говорить о технологической части, то обратная засыпка траншеи фундамента делается просто. Правда, есть некоторые особенности, которые указываются в положениях СНИП. Они следующие:

  1. Подготовка грунтового состава или его приготовление в качестве засыпки, следует выполнять заранее, еще до начала загрузки материала в подготовленные пазухи.
  2. Особое внимание обращается на материал, что будет использоваться для обратной засыпки. Важно, чтобы он по максимуму был однородным. В идеале просеять его и очистить от включений. Это могут быть большие камни, корни и ветки деревьев, плодородные почвенные массы и растительная органика.
  3. В подготовительный этап входит очистка полостей траншеи или котлована. Их нужно освободить от мусора, камней и других включений. Не допускается избыточной влаги. Если уровень влажности у стенок и нижних слоев траншеи повышен, то заниматься работами по обратной засыпке нельзя. Влагу нужно удалить.

Важно! Самый лучший способ снизить обводнение конструкции и быстрее начать работы по засыпке – построить контурный дренажный канал.

Понятно, что на устройство канала нужно выделить дополнительные средства, что удорожает строительство. Однако, создание дренажной системы – это единственный способ снизить пучение грунта и просадку всего фундамента при воздействии на них грунтовых вод.

Перфорированную дренажную трубу нужно насыпать слоем материала, выполняющего роль барьера. Обычно в этом случае используют щебень крупной фракции. Он укладывается на подушку из песчано-гравийной смеси. Эти слои разделяются геотекстилем для гидроизоляции. Благодаря этому работоспособность дренажного канала будет сохранена, в случае, когда в составе материала для обратной засыпки основную часть будет занимать жирная глина.

А когда именно выполняется обратная засыпка грунта? Работы следует начинать спустя 14 или 15 дней после окончательной заливки основания и создания цоколя помещения. За это время бетон успевает окрепнуть. Полностью набрать свою прочность он сможет через месяц после заливки. Делать засыпку раньше чем через 14 дней не рекомендуется, так как она будет нагружать бетонную коробку. К тому же работы, связанные с засыпкой (вибрация, трамбовка), могут повредить бетон, на нем образуются мелкие трещины. Через них внутрь попадает влага, и стальная арматура начинает ржаветь. Итог – фундамент начинает разрушаться.

Медлить с процессом засыпки не стоит в том случае, когда местный прогноз погоды свидетельствует о надвигающихся дождях, а стенки конструкции не укреплялись защитной полиэтиленовой пленкой. Если грунт песчаный, то сохраняется надежда на то, что дождевая вода осядет и уйдет естественным путем. При глинистой почке, засыпка фундамента должна быть выполнена до наступления дождей. В обязательном порядке устраивается черновая отмостка. Когда времени недостаточно, то поверхность с обратной засыпкой, сделанной с уклоном под слив, укрывается при помощи полиэтиленовой пленки.

Принцип и технология уплотнения материала для засыпки фундамента

Согласно с положениями СНИП, материалом для обратной засыпки могут выступать самые разные грунтовые смеси, о которых мы поговорим ниже. Но, есть одно условие – характеристики (влажность и параметр уплотнения) будут способствовать эффективному уплотнению насыпного слоя. Рекомендованный коэффициент уплотнения – 0,95–0,98. Структура плотная, просто так ее не добиться. Вот почему технология предусматривает поэтапную трамбовку материала, слой за слоем небольшой толщины.

Совет! Если просто засыпать в пазухи смесь и выполнить трамбование, то нижние слои не будут иметь нужного коэффициента уплотнения. Поэтому все работы могут оказаться напрасными.

Засыпка траншеи или котлована фундамента начинается с первого слоя материала. Он засыпается на заранее подготовленную поверхность из песчано-гравийной смеси, толщина которой составляет от 15 до 20 см. После этого грунт нужно выровнять. Для этой цели подойдет шанцевый инструмент и ручная трамбовка. Нужно пройти вдоль кромки, которая прилегает к стенке ленточного основания. При этом первые манипуляции выполняются с усилием не больше 70% от нормативной величины используемого материала. Последующие проходы по засыпке нужно выполнять с перекрытием прошлого следа на треть или четверть ширины. Это нужно для того, чтобы позволить плите вибратора уплотнять пространство над рабочим элементом не меньше двух минут.

Важно! В случае когда ширина пазуха для засыпки небольшая, примерно 15–20 см, то кромка, примыкающая к бетону, подбивается ногой. При этом нужно добиться идеального уплотнения грунта на ответственных участках.

Хоть внешне этот метод примитивен, благодаря ему предоставляется возможность решения проблемы уплотнения в зонах, где тяжелая ручная трамбовка или электрооборудование легко повредит теплоизоляционный слой стенок фундамента.

Что касается верхних слоев обратных пазух, то их нужно укладывать при максимальной нагрузке и давлении. Если здание большое, двухэтажный коттедж или дом, то можно использовать ручной и моторизированный виброкаток. Он поможет прекрасно уплотнить песок и глину в нужных местах.

Последний этап обратной засыпки траншеи, создание отмостки фундамента, сделанной с уклоном для отведения влаги от основания. При этом обустройством этой части конструкции нужно заняться чем быстрее. Все дело в том, что поверхность грунта, примыкающая к зданию, будет уязвима перед влагой и водой.

Обратите внимание! Профессионалы не советуют заниматься строительством фундамента и процессом обратной засыпки зимой. Почему? В грунте находится много льда и снега. А это значит, что материал имеет плохие уплотняющие качества. Добиться эффективной трамбовки и нужного коэффициента уплотнения пазухов котлована будет очень сложно.

Итак, если разделить весь процесс обратной засыпки фундамента, то он состоит из таких шагов:

  1. Проверка грунта, очищение пазух котлована или траншеи.
  2. Проверка влажность грунта. Почва должна быть не слишком сухой и не слишком мокрой. Для пучинистого грунта – это 12–15% влажности, а для тяжелого – 20%. При необходимости, грунт увлажняется или высушивается.
  3. Устраивается песчано-гравийный слой.
  4. Засыпается первый небольшой слой выбранного материала. Он равен от 30 до 50 см. В него не должна входить плодородная почва, камни и другие включения. Заполняется цоколь.
  5. Остается выполнить уплотнение каждого слоя.

О том, как сделать уплотнение траншей, которые предназначаются для инженерных коммуникаций, вы узнаете из данного видео.

Увидеть особенности и процесс обратной засыпки можно на этом видео.

Список материалов, используемых для заполнения пазух

Чем же рекомендуется выполнять обратную засыпку фундамента? Для многих выбор смеси для заполнения является проблемой. Что вообще используется для этой работы?

  1. Песок.
  2. Глина.
  3. Грунт, который был изъят при рытье котлована или траншеи.

Специалисты разделились в мнениях о том, какой материал использовать. Одни говорят прибегнуть к засыпке глиной, другие же за песок. При этом они приводят массу аргументов и доводов, а также предписания и рекомендации ГОСТ и СНИП. Хотя, все перечисленные материалы имеют свои плюсы и минусы. Давайте рассмотрим каждый из вариантов по отдельности.

Использование песка для засыпки фундамента

Довольно распространена обратная засыпка фундамента песком. У этого метода есть масса почитателей, утверждающих, что это лучший вариант. Нельзя с этим поспорить. Вот некоторые особенности использования для обратной засыпки песка:

  1. Песок с гравием способен прекрасно пропускать влагу. Его дренажные свойства известны всем. А это значит, что если правильно спланировать уклон отмостки, то смесь, заложенная в пазухи, будет плотной и сухой. Никакое пучение не грозит при морозе.
  2. Обратная засыпка фундамента песком позволяет создать плотный грунт. Песок не относят к просадочной почве. Получается, что слой засыпки дополнительно удерживает фундамент, как якорь. Коробка дома будет находиться в одном и том же положении без изменений.
  3. Если песчаную смесь подготовить, то его легко утрамбовать. Да и плотность он будет держать хорошо.

Единственный минус, кроме стоимости песка, касается свойства песка пропускать влагу. Это значит, что вся вода будет проникать в сделанную обратную засыпку фундамента. А это будет создавать лишнюю нагрузку на слой гидроизоляции. При проникновении влаги в подошву, все чревато и снижением несущей способности грунта под постройкой. Правда, частично решить эту проблему поможет отмостка. Если правильно ее сделать, с уклоном и укрыть гидроизоляцией, то этот элемент вокруг здания станет барьером для проникновения дождевой воды.

Совет! Чтобы дождевая вода не скапливалась во дворе и он ни был похож на болото, после которого в дом нельзя зайти, то около отмостки создается дренажная система.

Она позволит целенаправленно уводить воду с участка в нужное место. Она может быть использована повторно по надобности, для полива и т. д.

Еще один нюанс, который следует учитывать перед засыпкой. Песок, используемый для заполнения пазухов, может стать балластом, который легко вымывается грунтовыми водами. Чтобы этого не случилось, нужно обеспечить связывание частиц песка после его трамбовки промежуточным веществом. Для этой цели лучше использовать не чистый песок, добытый из реки или карьера, а овражный, который достали из тонких слоев почвы. Почему? В его составе есть мелкие включение глины с соединениями алюминия и железа, а также много растворенных солей. Именно этот материал рекомендуется применять для обратной засыпки фундамента. Мыть песок нельзя, так как все части будут разрушены. Рекомендуется только выполнить очищение материала от органических включений, таких как корни и растительность.

Песок увлажняется и трамбуется в пазухах. После этого кремний будет связан в одну плотную массу. Это происходит за счет амфотерных солей алюминия, оксидов железа и кальция бетона. Этой плотности будет достаточно, чтобы выдержать вес конструкции и пропускать воду. Проблем с пучением грунта не возникнет. Примечательно, что за несколько тысячелетий масса станет песчаником.

Рациональней использовать ПГС (песчано-гравийную смесь). Гравий мелкий, а песок даже без связки будет тяжелым и плотным. Соотношение компонентов 60:40. ПГС будет легко трамбоваться, пропускать воду и обладать прекрасными механическими свойствами. Однако создать самостоятельно 50–60 тонн смеси будет нереально. Вот почему используется универсальный способ – выгрузка песка и гравия из машины вдоль кромки пазух. Образуются две параллельные ленты, которые увлажняются небольшим количеством воды. Останется трактором столкнуть эти полоски одновременно в пазухи. Рекомендуемый слой песка, который можно утрамбовать один раз – до 70 см.

Использования глинистых смесей для засыпки фундамента

Засыпку глиной выполнять труднее, к тому же требуется тщательная подготовка. Все дело в глине. Нужны тощие сорта, которые будут впитывать мало влаги. Чтобы упростить работу с твердой глиной с комками, ее делают пластичнее путем добавления небольшого глины и песка в небольшом количестве. Она должна быть жирной и размоченной. Добавление всего 5–7% смеси никак не повлияет на усадку и прочность, однако, с ней трамбовать глину будет намного проще. Подобные засыпки рекомендуется выполнять для фундаментов, устраиваемых на почве с низким уровнем грунтовых вод, а также на каменистом грунте.

Глина способна создать для воды барьер, некий замок, не пропускающий воду. А это значит, что подошве фундамента ничего не грозит. Правда, следует учитывать, что глина является пучинистым материалом. Поэтому при стечении обстоятельств, она будет впитывать в себя воду. Слои глины для трамбовки засыпки должны иметь толщину не больше 50 см.

Более подробно о том, что лучше для засыпки фундамента, песок или глина для засыпки, вы можете узнать из этого видео.

Использование первоначального грунта для засыпки фундамента

Использование почвы, которая была изъята во время копки траншеи, имеет весомые преимущества. Плюсы в том, что его не нужно вывозить, тратить деньги на покупку песка или глины, а плодородный слой используется для обустройства ландшафта. В итоге водонепроницаемость на всем участке будет одинаковой.

Подведем итоги

Обратная засыпка пазух фундамента – неотъемлемая часть любого строительства. Если вы хотите сэкономить деньги, лучше использовать для засыпки грунт с участка. Для этого его потребуется складывать в определенное место. Рекомендуется очистить его от включений. Тогда качество засыпки фундамента будет намного лучшим. Правда, вы сами решаете, какой материал использовать для засыпки. А с инструкцией по созданию, можно с успехом справиться с этой задачей.

Отправить комментарий

2proraba.com

чем лучше сделать и как?

Золотилов Сергей

Автор

Золотилов Сергей

Окончил факультет промышленного и гражданского строительства АЛТИ.

Оптимальное время для обратной засыпки

Обратная засыпка фундамента – обязательный процесс, который регламентируется СНИП «Земляные сооружения, основания и фундаменты». Производится обратная засыпка после выполнения всех работ, связанных с устройством фундамента (заливка, гидроизоляция, утепление).

Прежде чем делать обратную засыпку ленточного фундамента, необходимо дождаться достаточного набора прочности бетона и завершить все работы, связанные с обустройством цоколя. В некоторых случаях рекомендуется до отсыпки проложить все коммуникации.

Оптимальный срок для начала засыпки наружных пазух и внутренней части фундамента – 20 дней после заливки бетона. Даже при температуре наружного воздуха свыше +15oС, когда процесс достаточного набора прочности идет быстрей (до 10 дней), лучше выдержать рекомендуемый срок, так как избыточное боковое давление грунта на ФБС может нарушить устойчивость всей конструкции.

Чем лучше засыпать

Прежде чем приступать к работам по заполнению пазух, нужно определиться, чем лучше сделать обратную засыпку фундамента. Для этой цели используют три варианта наполнителя: песок, глина и выбранный грунт, оставшийся после устройства фундамента.

Необходимость применения того или иного материала зависит от свойств грунта в этой местности, уровня залегания грунтовых вод и особенностей конструкции самого здания. Чтобы определиться с материалом для отсыпки, рассмотрим каждый вариант.

Песок

Самый распространенный способ проведения обратной засыпки пазух фундамента снаружи и внутри – отсыпать пустоты песком.

Отсыпка песком имеет следующие положительные моменты:

  • специально подготовленная песчано-гравийная смесь — отличный проводник влаги. При правильно обустроенной дренажной системе вдоль ленточного фундамента, вода не задерживается в отсыпке и естественным образом отводится, оставляя засыпку сухой. Значит, при отрицательных температурах внутри отсыпки не будет образовываться лед, оказывающий давление на бетонное основание;
  • песок, уложенный в пазухи с соблюдением технологии уплотнения, создает плотную подушку вокруг фундамента. Такая подушка оказывает дополнительное удерживающее воздействие на основание, не давая ему просаживаться или вспучиваться;
  • утрамбовка песка может выполняться не только с применением технических средств, но и вручную, что особенно актуально для пазух небольшой ширины.

К минусам отсыпки песком относят:

  • способность песка пропускать воду также относится и к недостаткам этого материала. Когда вода просачивается сквозь песок вблизи монолитного ленточного фундамента, возникает избыточное давление на гидроизоляционную защиту основания. Также, при недостаточно качественном оборудовании дренажа, вода, проходящая сквозь песок, будет подмывать подошву фундамента, ослабляя его несущую способность. На практике, для устранения этой проблемы, устраивают бетонную отмостку, которая не позволяет воде попадать через песчаную засыпку к основанию;
  • в условиях высоких грунтовых вод, обычный речной песок может вымываться подземными потоками в дождливое время. Помимо проведения дренажа, с этим явлением можно бороться, используя песок с частицами глины, так называемый овражный. Пазухи заполняют таким песком и утрамбовывают, в результате глиняные вкрапления, соли алюминия и оксид железа связывают между собой песчинки, образуя плотный слой. Для дополнительного укрепления отсыпки, песок проливают цементным молочком.

Перед тем, как устроить обратную засыпку фундамента дома песком, следует изучить дополнительные рекомендации:

  • Чтобы избежать заводнения засыпки вокруг фундамента, помимо защитной отмостки, нужно проложить дренаж по периметру дома. Таким образом, вода будет эффективно отводиться от строения.
  • Для обратной отсыпки лучше всего использовать не чистый песок, а песчано-гравийную смесь из расчета 40% песка и 60% мелкого гравия. Приготовленная в такой пропорции смесь отлично пропускает воду и хорошо утрамбовывается. Если нет возможности заказать готовую засыпку, придется ее формировать на строительной площадке. Вручную перемешивать десятки тонн не реально. Обычно вдоль линии пазух выкладывают полосу песка и полосу гравия, а затем, бульдозером, сталкивают. Также, в некоторых случаях, возможно смешивать песок с мелким щебнем или керамзитом.
  • Важный совет от профессиональных строителей – максимально допустимая высота слоя песка, который можно качественно утрамбовать – 700 мм.

обратная засыпка песком

Глина

Глину для засыпки пазух применяют реже ввиду более сложной технологии. Плюс обратной засыпки глиной:

  • глина не пропускает воду, создавая защитный слой перед лентой и плитой фундамента.

Недостатки глины:

  • пучинистость. Глина, насыщенная влагой, при замерзании расширяется в объеме, оказывая боковое давление на бетонное основание дома;
  • перед началом работ глину необходимо подготовить специальным образом. Для засыпки желательно использовать только тощие сорта, которые впитывают влагу в небольших объемах. Чтобы сделать породу более пластичной и пригодной для дальнейшей утрамбовки, в глину добавляют песок (до 7% от общего объема), и увлажняют ее.

Рекомендации по работе с глиной при засыпке:

  • Толщина слоя для трамбовки не должна превышать 500 мм.
  • Глиняные засыпки используются на каменистых почвах и в местах с низким уровнем грунтовых вод.

Первоначальный грунт

Применение грунта, изначально выбранного при подготовке фундаментного поля, — наиболее простое и бюджетное решение:

  • не нужно тратиться на подвоз большого объема материала для засыпки;
  • засыпаемый в пазухи грунт по своим характеристикам соответствует грунту вокруг здания, а значит, водонепроницаемость будет одинаковой;
  • плодородный верхний слой используется для оформления ландшафта.

Из недостатков можно отметить только необходимость отведения места для хранения выбранного грунта на период возведения фундамента.

засыпка грунтом

Инструкция по устройству обратной засыпки

При заполнении пустот засыпкой, как внутри, так и снаружи сооружения, толщина одного слоя для утрамбовки не должна превышать 500 мм. После сплачивания грунта его проливают цементным молочком, после чего насыпают следующий слой. Работы по засыпке снаружи и внутри ведут одновременно, чтобы создавалось равномерное боковое давление на основание.

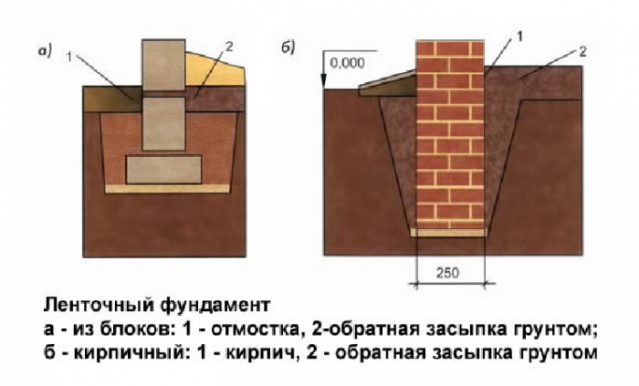

схема засыпки пазухСхема засыпки пазух.

Внутри

Обычно проводится обратная засыпка фундамента внутри до уровня пола, но если планируется обустройства цоколя или подвала, засыпка не выполняется вовсе или проводится частично. Грунт внутрь ленточного фундамента засыпается вручную, при малых площадях, или с применением механизмов, при больших объемах.

Высота засыпки в ленточных фундаментах ограничивается высотой установленных продухов. Для свайных и столбчатых конструкций предусматривается полная внутренняя засыпка.

Снаружи

Большие объемы наружной засыпки выполняются с применением механических средств. Узкие места могут засыпаться и утрамбовываться вручную.

Верхняя часть отсыпки, после уплотнения, должна подходить к отметке организации стяжки отмостки.

Уплотнение грунта проводится послойно. Если засыпка будет плохо утрамбована, возможно, появление просадок грунта и нарушение целостности отмостки.

кольцевой дренажКольцевой дренаж.

Как лучше уплотнить грунт при засыпке

Трамбовка грунта в пазухах ручным способом не приветствуется, так как качество такой работы будет низким. Ручное уплотнение грунта допускается только в очень узких нишах, где невозможно применить технику.

уплотнение грунта

При использовании специальной техники, нужно придерживаться следующей схемы:

  • толщина уплотняемого слоя для песка не должна превышать 700 мм;
  • для суглинков не более 600 мм;
  • для глины не более 500 мм.

Если уплотнение выполняется вручную, толщина слоя должна ограничиваться 300 мм для любого грунта. Трамбуют грунт от основания наружу.

После уплотнения грунта по всему периметру, следует сразу устанавливать отмостку, которая защитит основание от проникновения воды.


domzastroika.ru

ТР 73-98 «Технические рекомендации по технологии уплотнения грунта при обратной засыпке котлованов, траншей, пазух»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Обратная засыпка пазух котлована: что это, порядок действий

Пазуха строительного котлованаПазуха строительного котлована

Устройство фундамента почти всегда сопровождается земляными работами, объём которых зависит от размера строящегося здания. Вынутый грунт осыпается на строительном участке и в дальнейшем используется для засыпки пазух котлована. Это позволяет решить сразу несколько проблем, связанных с утилизацией извлеченной земли, а также с увеличением устойчивости основания.

Цели обратной засыпки

Обратная засыпка пазух котлована производится после того, как завершены все строительно-отделочные работы, связанные с обустройством фундамента здания. Пазухи котлована – это промежуток между его откосами и стенами подвала или цокольного этажа. Они позволяют свободно производить весь спектр строительных работ:

  • Устанавливать и демонтировать опалубки для монолитной бетонной заливки.
  • Монтировать элементы сборного фундамента.
  • Крепить на внешние стены фундамента тепло- и гидроизоляционный материалы.
  • Обустраивать вокруг здания дренажную систему для отвода грунтовых, талых и дождевых вод.
Обратная засыпка пазух котлованаОбратная засыпка пазух котлована

После того как все работы, связанные с монтажом и отделкой несущего основания, закончены, пазухи котлована засыпаются грунтом. Весь процесс обратной засыпки на первый взгляд выглядит простым до примитивности. Однако, производить данную работу с соблюдением всех строительных правил и нормативов. Недаром данный процесс регламентируется отдельным СНиП №3-02-01 от 1987 г.

Производить обратную отсыпку следует только после того, как бетонная заливка фундамента наберёт не менее ¾ от своей конечной прочности. Обычно это занимает от 2 до 4 недель в зависимости от погоды и толщины заливки. В противном случае высока вероятность повреждения несущего основания: его растрескивание и деформация.

Единственный вариант, когда следует засыпать пазухи ещё до набора бетоном необходимой прочности – когда прогноз погоды обещает обильные дожди, которые могут привести к вымыванию из бетона цемента или к полной или частичной размывке свежей заливки.

Во избежание этого производится засыпка пазух с соблюдением всех мер предосторожности. После того как пазухи будут заполнены, в обязательном порядке по периметру здания заливается черновая отмостка. Она позволит уменьшить приток дождевых вод непосредственно к стенкам свежезалитого фундамента.

Технологическая схема земельных работТехнологическая схема земельных работ

Заполнение пазух строительного котлована позволяет успешно решить ряд задач, но только при условии неукоснительного соблюдения всех технологий.

  • Утепление фундамента. Засыпка пазух позволяет создать дополнительную внешнюю защитную подушку от проникновения холода в подвальные или цокольные помещения.
  • Увеличение устойчивости. Устройство пазух вдоль стен фундамента делает более удобным весь процесс его строительства и отделки. Однако подобная технология значительно уменьшает его устойчивость. Засыпка пустот между откосами траншеи или котлована грунтом делает фундаментное основание более прочным, повышает его сопротивление сейсмическим, вибрационным и прочим воздействиям.
  • Отведение сточных и подпочвенных вод от фундамента. Отсыпка пазух грунтом с хорошими дренирующими свойствами даёт возможность предотвратить проникновение сырости в подвал.
Устройство защитной дренажной системыУстройство защитной дренажной системы

Технология отсыпки

Необходимость соблюдения строительных регламентов превращает довольно простую процедуру в сложный процесс, который состоит из нескольких этапов.

Регулировка влажности грунта

Согласно положениям СНиП, применять для обратной отсыпки можно грунт только определённой влажности. Она должна составлять от 12 до 15% для лёгких грунтов (песок, супесь) и не более 20% для тяжёлых (глина, суглинок, гравийно-песчаная смесь).

Процент влажности устанавливается в лабораторных условиях при помощи специальной аппаратуры. В случае, если грунт за время лежания на строительной площадки чересчур высох, его требуется перед засыпкой увлажнить.

Для увлажнения следует использовать не обычную воду, а цементно-водный раствор. Профессиональные строители называют его цементным молочком.

Приготовить его можно прямо на строительной площадке. Для этого в ёмкость заливается вода, после чего добавляется цемент и тщательно размешивается. Можно использовать для приготовления молочка и бетоносмесители. В итоге должен получиться раствор молочно-белого цвета, при этом консистенция его должна быть, как у простой воды. Слишком прозрачный раствор считается слабым, а чересчур густой — слишком «крепким».

Если же грунт является слишком влажным, то перед засыпкой его следует просушить. Для этого время от времени его разрыхляют и переворачивают с помощью бульдозеров или экскаваторов. Под действием солнца и ветра из грунта удаляется лишняя влага, и, когда он дойдёт до кондиции, его засыпают в пазухи.

Засыпка грунта

При заполнении пазух также нужно соблюдать техусловия проведения работ. Грунт засыпается не сразу, а равномерно по всему периметру тонкими слоями. Толщина каждого слоя не должна превышать 30-50 см. После укладки каждый слой должен проливаться цементным молочком и уплотняться.

Для обратной отсыпки нельзя использовать плодородный верхний слой почвы. Со временем органические включения перегнивают, оставляя после себя пустоты.

Во время проведения вскрышных работ на строительном участке перегной следует складировать отдельно от неорганического грунта. Использовать чернозём можно будет в дальнейшем для обустройства придомовой территории. Внутреннюю отсыпку подвального пространства следует производить только после того, как будут засыпаны все внешние пазухи котлована. Если проектом предусмотрено устройство подвального помещения или цокольного этажа, внутренняя засыпка не производится.

Высота засыпки зависит от конструкции основания. Если в стенах фундамента предусмотрены вентиляционные продухи, то грунт засыпается на 20 – 30 см ниже этих отверстий, а стены без таковых отдушин оборудуются непосредственно до перекрытия 1 этажа. В последнем случае отсыпка может служить основой, на которую производится бетонная заливка черновых полов.

Уплотнение засыпки является обязательным технологическим условием. Чем плотнее грунт, тем обеспечивается большая устойчивость всего несущего основания постройки. В идеале плотность отсыпки должна составлять порядка 0,9 – 0,95 от плотности коренного, не потревоженного земляными работами грунта.

На практике для достижения этого показателя и используется послойная отсыпка с тщательным уплотнением каждого последующего слоя. Это позволяет также избежать последующей просадки засыпки, её вымывания, провисания и разрушения водоотводной отмостки.

Уплотнение почвы виброплитойУплотнение почвы виброплитой

Материал для обратной засыпки

Наиболее часто для засыпки используются песок и глина, либо смесь этих видов грунта — суглинок или супесь. Среди инженеров-строителей нет однозначного мнения, какой же тип грунта лучше всего подходит для обратной отсыпки, но большинство специалистов всё же склоняются в пользу песка.

В поддержку приводятся следующие достоинства засыпки пазух песком:

  1. Песок относится к материалам с хорошими дренирующими свойствами. Дождевая и талая вода не задерживается надолго в песчаном слое, а уходит в нижние слои почвы. Благодаря этому пространство вокруг несущего основания здания будет избавлено от избытка сырости, а следовательно от неблагоприятного воздействия на бетонную заливку влаги в тёплое время года и сил пучения грунта зимой.
  2. Песок неплохо трамбуется и после уплотнения не склонен к повторному разрыхлению при высыхании. Это позволяет дополнительно укрепить стенки фундамента здания, придать им устойчивость и прочность.
  3. Песчаный грунт не относится к просадочным почвам: со временем его плотность и несущие способности только увеличиваются. Общая прочность песчаников не велика, но вполне достаточна для обеспечения надёжной фиксации основания постройки.

Все перечисленные плюсы «работают» только при условии, что засыпной песчаный грунт был заранее подготовлен в соответствии со всеми требования СНиП. В противном случае он может стать просто бесполезным «балластом», легко размываемым потоками воды и не обеспечивающим нужной прочности фундаменту.

Уплотнение почвы виброплитой

Использование песка

Для обеспечения длительной службы несущего основания особое внимание следует уделить процессу уплотнения засыпного грунта. Эффективность уплотнения во многом зависит от технических характеристик самого песка. Лучше всего для отсыпки пазух использовать не песок, вынутый при копке котлована.

Если же строительство ведётся на глинистых грунтах, следует засыпать привозной песок, взятый из подпочвенных слоёв — так называемый «овражный песок». В таком материале содержится некоторое количество мельчайших частиц минеральных солей, соединений различных металлов, прежде всего, железа и алюминия, которые при его уплотнении или смачивании образуют прочные связи.

Засыпка внешних пазух экскаваторомЗасыпка внешних пазух экскаватором

Этих достоинств лишён песок, полученный путём дробления горных пород («карьерный песок») и намытый земснарядами со дна рек и озёр («речной песок»). Перед использованием овражный песок следует очистить от органических включений — чернозёма, веток, корневищ, но не рекомендуется промывать, чтобы с водой не вымывались коллагенные частицы, «склеивающие» песчинки между собой.

Ещё более эффективным способом с точки зрения обеспечения плотности засыпки будет использование для обратной засыпки песчано-гравийной смеси (ПГС). Данная смесь обладает достаточными показателями плотности и без участия дополнительных связующих компонентов. Оптимальным соотношением компонентов смеси будет 60% песка и 40% — некрупного гравия. Такая смесь хорошо уплотняется, имеет достаточно большую массу и отлично пропускает сквозь себя влагу, не давая ей скапливаться близ стенок фундамента или цоколя.

Использование глины

В некоторых случаях песок для засыпки пазух бывает недоступен или доставка его на строительную площадку обходится слишком дорого. Тогда приходится использовать глинистый грунт, вынутый во время земляных работ. Заполнение пазух глиной требует от строителей соблюдения ряда технологических правил.

Для обратной отсыпки лучше использовать тощую глину, так как она менее склонна к впитыванию и удержанию воды. Чтобы облегчить процесс трамбовки, к твёрдой тощей глине следует добавить около 5% глины жирных сортов. Такой небольшой процент практически не повлияет на свойства засыпного грунта, но позволит ускорить и упростить весь процесс.

Если глина используется для обратной засыпки фундамента, возведённого на прочных каменистых породах, то она мало отличается по своей эффективности от песка и ПГС.

Жирная глина может применяться при отсыпке пазух для сооружения глиняного замка — водонепроницаемого слоя, предназначенного для воспрепятствования проникновения влаги вглубь засыпного грунта. Для этого после засыпки пазух сверху укладывают слой предварительно размоченной жирной глины толщиной в 15-20 см. Укладку глины следует производить в несколько приёмов, 3-4 слоями по 5 см. При этом каждый последующий слой наносится только после того, как предыдущий слой глины достаточно подсохнет и затвердеет.

На видео показана технология проведения обратной отсыпки:

Несмотря на кажущуюся простоту, работа по обратной засыпке пазух представляет собой весьма ответственный и сложный процесс. Следуя всем рекомендациям СНиП, при помощи отсыпного грунта можно значительно увеличить прочность и продлить срок службы фундамента и всего здания.

kakfundament.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
