Оконная перемычка из уголка: использование металлического уголка под перемычки

Содержание

использование металлического уголка под перемычки

Стальной уголок – вид фасонного проката, используемый при строительстве домов из кирпича и блоков для изготовления перемычек. Эти металлоизделия обеспечивают прочность строительной конструкции над дверными и оконными проемами, помогают перераспределить усилие от перекрытия и избежать образования трещин в кладке над окном или дверью.

Виды стального уголка, используемого для изготовления металлических перемычек

Стальной уголок, используемый в строительстве, изготавливают двумя способами – прокаткой и гибкой. В конструкциях, предназначенных для восприятия серьезных нагрузок, обычно используют катаный уголок, поскольку для него характерны:

  • повышенная прочность, благодаря утолщению на внутренней стороне угла;
  • четкие контуры наружного угла, в то время как металлопродукция, полученная гибкой, имеет слегка скругленный наружный угол;
  • большая толщина стенки: гнутая продукция обычно изготавливается тонкостенной, поскольку процесс гибки осуществляется без нагрева, и для работы с толстым прокатом требуется очень мощное дорогостоящее оборудование.

Для изготовления катаного углового профиля рядового назначения используют углеродистые стали обыкновенного качества, наиболее часто используется Ст3. Для металлоизделий, запланированных для применения в условиях повышенных нагрузок и/или в регионах с холодным климатом, применяют низколегированные стали, чаще всего 09Г2С.

По ширине полок различают равнополочный и неравнополочный уголок. Массовое распространение имеет продукция с равной шириной полок.

Преимущества применения стального уголка

Для изготовления перемычек применяются железобетонные монолитные и сборные перемычки – плитные, брусковые, балочные, сборные изделия из ячеистых бетонов. Однако для некоторых строительных конструкций подходят только перемычки из стального проката, в том числе – уголка.

Преимущества использования уголка:

  • оперативный монтаж;
  • возможность укладывать на металлические перемычки кирпичи и блоки сразу же после монтажа проката;
  • прочность и надежность металлических изделий при условии правильного выбора сортамента, зависящего от типа кладки и запланированной нагрузки.

Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки

Кирпичная кладка неплохо выдерживает собственный вес после набора марочной прочности кладочным цементно-песчаным раствором в тех случаях, когда проем имеет умеренную ширину и не несет нагрузку от перекрытия. Однако на период затвердевания раствора кирпичной кладке необходима поддержка, которую можно организовать с использованием стального углового проката.

При использовании уголка для усиления кирпичной стены над проемом соблюдают следующие условия:

  • опора на кладку должна составлять не менее 200 мм с каждой стороны;
  • если стены будут оштукатуриваться, то стальные уголки оборачивают штукатурной сеткой;
  • прокат перед использованием окрашивают с внутренней и наружной сторон;
  • зазоры между кирпичной кладкой и прокатом заполняют цементно-песчаным раствором марки не ниже М100.

Особенности применения углового проката для монтажа над проемами в стенах, выполненных из газобетона:

  • Уголок врезают в тело блока, отступив от его края примерно на треть ширины. Запрещается размещать прокат с внутренней или наружной стороны стены.
  • Над перемычкой блоки укладывают на клей с заполнением вертикальных швов клеевой смесью. После затвердевания клея образуется конструкция, по прочности не уступающая газобетонному блоку.
  • После монтажа окон уголок с наружной стороны утепляют и оштукатуривают.

Внимание! При неправильном монтаже и отсутствии утепления наружной части на откосах внутри помещения может образовываться конденсат.

Для проема шириной до 1,2 м достаточно изделий с шириной полки 50 мм, 1,2-2,0 м – с шириной полки 75 мм. При решении вопроса, какой уголок необходимо использовать для перемычек проемов шириной более 2 м, производят расчеты по прочности и прогибу.

Расчет уголка для перемычек с помощью онлайн-калькулятора

Онлайн-калькулятор удобен для индивидуальных застройщиков, выбирающих сечение углового проката, в зависимости от размера проема и запланированной нагрузки.

В расчетах учитывают массу самой перемычки (для стальных изделий это не очень актуально), массу стены над проемом, распределение массы стены, нагрузки от балок и плит перекрытия.

Оконный проем в кирпичной стене 👉 монтаж и материалы для перемычек

Оконные проемы необходимы для наполнения комнат солнечным светом, снижения влажности, а кому-то нужно простое созерцание природного ландшафта. О том, как делается оконный проем на стадии строительства, какие правила необходимо соблюдать при их оборудовании, будет рассказано в этой теме.

Пример монтажа

Содержание статьи

Когда требуются мероприятия

Распространенная причина оборудования окна — благоустройство жилой комнаты, технического помещения. При установке межкомнатных перегородок часто встает вопрос о дополнении окном.

Подходим с умом

На первоначальном этапе проводится проектирование, требуется подготовка, затем, устанавливается верхняя перемычка, удерживающая элементы стенной кладки. Нагрузка, оказываемая на арочный проем не маленькая, процесс требует грамотного подхода.

Учитываются моменты:

  • Из какого материала производилась кладка стен.
  • Ширина проема.
  • Толщина стенной перегородки.
  • Высота от подоконника до верхнего перекрытия.
  • Нагрузка, оказываемая на первый ряд кладки.

Нужно учитывать площадь окна по отношению к общей площади помещения, на какую сторону будет выходить окно – южную, северную, западную или восточную.

Перекрытие готовых оконных проемов

Окно подразумевает наличие перемычки. То есть, без перекладины выложить верхние ряды кирпичной кладки невозможно. Выбор жесткости конструкции определяется оказываемой нагрузкой на конструкцию и типом строительного материала здания.

Для перемычек применяются следующие материалы:

  • Бетонные конструкции заводского производства.
Монтаж заводской конструкции
  • Монолитные экземпляры, изготовленные в домашних условиях.
  • Металлические уголки или швеллер.
  • Деревянные перекладины пригодны для деревянной постройки.

Закладка окна включает ряд правил, состоящих из технических рекомендаций:

  • Минимальный выпуск по сторонам составляет не меньше 10 см.
    Чаще, при строительстве оконного проема используется выпуск по 15-20 см. Вывод: при ширине окна 1 метр 30 сантиметров, прогон равен 1 метру 50 сантиметрам. Это минимальные показатели. Величина выпуска зависит от материала стены и нагрузки, оказываемой на перемычку.
Выпуск перекладины
  • Для установки металлического уголка пригодны размеры 12-14 см, если на прогон укладывается керамический кирпич. Укладка полнотелого кирпича требует установки уголка с размерами 24-27 см. Шлакоблочной конструкции — 18-20см.

Использование строительного материала для кладки больших размеров в отношении к перекладине, требует подрезки кирпича. Так удастся избежать выступов прогона над проемом.

Укладка уголков проводится в случаях, когда предусмотрена связующая кладка стен и оконного проема. Величина прогона не должна намного превышать размер окна.

«Перемычные» работы

Правила кладки стен из керамического кирпича:

  • Уголок укладывают, чтобы он не препятствовал кладке керамического кирпича. Плотно прилегал к основанию ложа, не создавая зазоров между кирпичом и уголком.
  • Металлический уголок изготавливается из плотного материала, поэтому напуски с обеих сторон оставляются минимальные. Достаточно 10-15 см с каждой стороны.
  • Конструкция из полнотелого кирпича не должна превышать полутора метров. При укладке металлического уголка, превышающего эти размеры, возможен риск прогиба конструкции под влиянием веса кирпичной кладки.
  • Если кладка кирпича проводится в два ряда, риск прогибов увеличивается в два раза. Рекомендуется двойная конструкция из двух параллельно расположенных уголков. Поперек навариваются ребра жесткости для усиления перемычки.
Установка уголков

Бетонные виды

Отличие бетонных конструкций в их высоких прочностных и эксплуатационных качествах. Используются в качестве перемычек. Выдерживают высокие нагрузки выше располагающихся элементов, обеспечивая надежность кладки отдельно располагающихся элементов.

Бетонные перекрытия бывают производственного изготовления и «кустарного производства». Каждый из видов применяется в разных ситуациях:

Монтаж бетонной перекладины, изготовленной на производстве, не сложен.

  • Перемычка может много весить, часто установка требует использования строительной техники. В верхней части располагаются два металлических ушка.
  • Зацепив стропальные крючки к элементам, проводится подъем подъемным краном или ручной лебедкой.
  • Подготовьте раствор и уложите на место.
  • Подготовка закончена, можно устанавливать бетонную перекладину.

Иногда, оконные проемы не стандартных размеров. Рекомендуется самостоятельное изготовление перемычек.

  • Проведите замеры и соберите деревянную опалубку.
Монолитная конструкция
  • Высота перемычки не должна превышать высоту кирпича – поставьте отметки для заливки бетона.
  • Уложите слой гидроизоляции – это может быть полиэтиленовая пленка.
  • Для усиления конструкции, внутри опалубки проведите армирование.
  • Заливка бетона проводится ведрами. Один человек — наверху, второй — внизу, на подаче бетонного раствора.
  • Следите за метками, установленными маркером внутри опалубки.

Не допускайте перелива бетона выше меток. Это увеличит высоту перекладины, что скажется на толщине рядного шва.

  • При заливке, протыкайте бетон мастерком или лопатой. Это обеспечит усадку смеси и избавит от воздушных пузырей.
  • По окончании, разгладьте поверхность и дайте бетону схватиться.

Рекомендации профессионалов

  • Блочная перемычка. Устанавливается, если дом выстроен из аналогичного материала. Ширина проема не должна превышать 1.2 метра, высота — не больше двух третьих от предыдущих показателей. Для усиления, под блоки ложатся армированные пруты, сечением 6-8 мм. Концы арматуры загибаются кверху, заводятся за уложенные блоки. Укладка блоков проводится на клеевой раствор. Выпуск по бокам должен быть не менее 115 мм.
  • Готовые бетонные перемычки. Материал здания значения не имеет. Выбор балок зависит от высоты ряда стен здания. Если это кирпичная кладка, следите, чтобы высота нескольких рядов вместе с рядными швами была равна высоте одной перемычки, уложенной на раствор. В случае с блоками, подбирайте балки по высоте блока. Установка производится с напуском не меньше 25-30 см на каждую сторону. Если укладываются 2-3 параллельно расположенные балки, пространство между ними заполняется клеевым, цементным раствором.

Недопустимо сверлить отверстия, делать канавки, проводить другие механические действия с бетонными перемычками. Это приведет к снижению прочности конструкции.

  • Перемычки из уголков. Для усиления кирпичных, бетонных оконных проемов используются металлические уголки. Элементы укладываются с внутренней, внешней стороны, заподлицо с внешней стороной стены. Монтаж первого ряда прогона проводится с подрезкой блочных элементов. Отступы по краям составляют не меньше 10-13 см. Для проема, шириной не более 1 метра 20 сантиметров, размер полки уголка равен 50 мм. Перед установкой металлических элементов, проведите обработку антикоррозийными средствами.

А если это облицовка?

Монтаж перемычки под облицовочный кирпич требует правильного подхода. Чтобы сохранить вид внешней облицовки, не применяйте бетонные, уголковые, монолитные конструкции. Пользуйтесь металлической пластиной. С внешней стороны она не видна, а нижняя маскируется отливами.

Монтаж проводится в следующем порядке:

  • В зависимости от глубины проема, готовятся две, три и более пластины. Толщина — не менее 3-4 мм, но нельзя перебарщивать. Толстые пластины сложнее декорируются.
Пример с металлической планкой
  • Сторона, направленная внутрь кладки соединяется аналогичными пластинами, металлическими прутами. Они сажаются на сварку. Сборка проводится на земле.
  • Собранная перемычка укладывается над оконным проемом. Напуски с обеих сторон составляют 15-20 сантиметров. Для надежности, пластины крепят анкерами в кирпичную кладку.

После правильной установки, переходите к кладке прогона из облицовочного кирпича.

Как сделать проем в кирпичной стене

Инструкция:

  • Проведите разметку. В качестве инструмента используйте уровень, линейку, карандаш, мел, маркер. Разметка проводится с уличной стороны здания.
  • Пробейте нишу перфоратором.
  • Определив длину перемычки, выбейте ложе для укладки конструкции. Обычные напуски составляют не более 20 сантиметров с каждой стороны.
  • Проведите установку перемычки.
  • Переходите к закладке прогона над окном. Следите, чтобы кладка имела ровную поверхность – без выступов.
  • Заключительный этап. Установите окно на место.

Как заложить окно кирпичом

Не всегда жильцы нуждаются в обильном количестве оконных проемов. Иногда требуется закладка лишнего окна. Разберем ситуацию, где стены выложены из кирпича.

Технологический процесс закладки:

  • Замешайте раствор. Подготовьте тару нужного объема. Насыпьте сухую смесь цемента и песка. Замес проводится в пропорции 1 к 3. Тщательно перемешайте компоненты, добавьте воду. Получаем густой раствор.
  • Очистите поверхность от грязи. Сбейте крупные выступающие части.
  • Проем обрабатывается грунтовкой.
  • Внешняя часть закладывается кирпичом на ребро (для экономии материала).
Закладка
  • Изнутри закладка проводится блоками. Такой монтаж быстрее, экономнее.
  • Между кирпичной кладкой и блоками установите пенополистирольный утеплитель.
  • Изнутри помещения проведите оштукатуривание стен.
  • Выберите тип отделки, задекорируйте стены внутри помещения.

Закладка оконного проема не требует знаний. Справится даже неподготовленный строитель. Требование — соблюдение правил. Несоблюдение одного из них может снизить качество выполненных работ.

Небольшое заключение

Независимо от выбора материала перемычки, процесс требует соблюдения технологических условностей. Правильно выполненная работа по усилению окон, соблюдение технических норм, правильно выполненный расчет — залог качества.

Вконтакте

Facebook

Twitter

Одноклассники

Использование металлического уголка в оконных проёмах

Оконные проёмы – важная часть любого дома. От правильного подбора технологии монтажа  и  строительных материалов в этом случае зависит не только внешний вид, но и безопасность всего строения.

Массивные бетонные перемычки, которые уже полвека используют для обустройства оконных проёмов в многоэтажных домах, не всегда подходят для небольших частных домов. Учитывая, что материал для строительства используется разный, разницу между высотой блоков и перемычки приходится дополнительно заливать бетоном, а это весьма непростой процесс.  Кроме того, транспортировка и монтаж тяжёлой  бетонной  перемычки требуют дополнительных затрат. Поэтому строители всё чаще вместо бетонных перемычек используют металлический уголок.

Преимущества металлического уголка
  1. Прочность

Правильно подобранный металлический уголок отлично справляется с возложенными на него функциями. Металл, из которого выполнена конструкция, обладает достаточной жёсткостью, отличной прочностью на сжатие и на разрыв. Словом, полностью соответствует необходимым требованиям для использования в оконных проёмах одно-, двухэтажного строения.

  1. Цена

Металлический уголок существенно дешевле, чем бетонные перемычки.

  1. Доступность

Металлический уголок нужного размера можно купить на любой металлобазе во всех областях России. А бетонные перемычки обычно поставляются с заводов. Кроме того, металлический уголок намного удобнее в транспортировке, что тоже положительно сказывается на общей цене обустройства оконных проёмов.

  1. Монтажные работы

Для того чтобы монтировать тяжёлые бетонные перемычки, обычно используется спецтехника. А монтажные работы с использованием металлического уголка легко проводятся усилиями 2-3 строителей.

  1. Долговечность

Металл, из которого производится уголок, способен служить веками, особенно, если не забыть его покрыть антикоррозийным средством.

  1. Лёгкость

За счёт относительно небольшого веса металлический уголок можно монтировать практически на любой тип стен.

Оконные проёмы, каких домов можно обустраивать с помощью металлического уголка?

Инженеры рекомендуют использовать металлический уголок для оконных проёмов одноэтажных строений. В двухэтажных домах металлический уголок используют в тех случаях, когда между этажами есть армированный пояс.

Какой уголок использовать для оконного проёма?

Чаще всего используется уголок 75*75*6. В случаях, когда на оконную перемычку предполагается серьёзная нагрузка (например: несколько уровней блоков и весь второй этаж), используют уголки размером до 100*100*10.

Тысячи примеров использования металлических уголков для обустройства оконных проёмов наглядно показывают, что правильно подобранный уголок справляется с возложенными на него функциями ничуть не хуже, чем бетонная перемычка. А монтажные работы в этом случае проходят существенно легче и дешевле.

Что лучше железные уголки или бетонные балки над окнами

Главная » Статьи » Что лучше железные уголки или бетонные балки над окнами

Монтаж перекрытия над окном

Перекрытия над окнами делаются с учетом проекта дома и материала, из которого построен объект.

Перекрытия над окнами можно купить уже готовые на заводе бетонных изделий, а можно и самому сделать.

В связи с этим строители используют следующие материалы: дерево, монолит, плиты и прочие.

Если стены дома возведены из кирпича, тогда проем над окном можно сделать из перемычек (рядовых, арочных, клинчатых, сводчатых, железокирпичных). Возможно также установить уже готовые железобетонные балки и плиты, включая стальные блоки и бревна.

Рядовые и клинчатые перемычки

Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах. 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала.

Сделать проем для окон можно с помощью рядовых и клинчатых перемычек. Для этого потребуется провести кладку данных конструкций с учетом максимального пролета 1,5 м по опалубке из 40-50 мм досок. Последний материал укладывается концами на кирпичи, которые выступают за пределы проема. Если ширина окна больше, тогда посередине потребуется установить стойку с целью избегания прогиба опалубки.

Для этого по ней расстилается слой раствора максимальной толщиной в 2 см. В него монтируется арматура в виде стальных стержней диаметром в 4-6 мм. При этом следует учесть, что один стержень идет на каждые 2 кирпича толщины стены. Что касается распалубки рядовых перемычек, то эту работу следует проводить после завершения кладки через 12 дней. Для этого применяется цемент марки 25. Если подобные работы проводятся через 15 дней по окончанию кладки, тогда используется раствор марки 10 и 15. Применять плоские и рядовые клинчатые перемычки можно при пролетах не больше 2,25 м.

Читайте также:  Пошаговая укладка тощего бетона

Арочные и клинчатые конструкции

Кладка перемычек: а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич.

Для сооружения перекрытия над окном строители рекомендуют использовать клинчатые и арочные перемычки. Они монтируются по опалубке нужной формы и устанавливаются из поперечных рядов камней нечетного числа. Это объясняется тем, что средний ряд перемычек является замковым и должен располагаться ровно посередине оконного проема. Крайние ряды должны опираться на опорные пяты, которые выложены в кладке. Для проведения таких работ потребуется выложить обыкновенный кирпич по опалубке. Вместо тески кирпича можно использовать клинообразные швы из раствора. При этом толщина вверху не должна быть больше 25 мм, в внизу – более 5 мм. Что касается кладки самой арки, то она осуществляется на жестком растворе.

Если над окнами монтируются сборные железобетонные бруски либо плиты-перекрытия, тогда проем должен иметь 1-2,5 м. Данные изделия устанавливаются на раствор, а заделка концов в кладку – 12 либо 25 см.

Вне зависимости от выбранной конструкции, с помощью которой над окнами сооружается перекрытие, потребуется приобрести следующий инвентарь:

  • бетономешалку;
  • ведра;
  • лопату;
  • уровень;
  • шпатель;
  • рулетку.

Металлический уголок

Кладка перемычек: в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник.

Для сооружения перекрытий над окнами строители рекомендуют также использовать металлические уголки. При этом толщина полки не должна превышать 8 мм. Что касается размера уголка, то этот показатель должен равняться 100 мм х 100 м. Однако перед использованием такой конструкции ее потребуется прогрунтовать.

Монтируется это изделие на кирпичную кладку так, чтобы оно не выходило за пределы четвертей внутрь стены. Вверху оконного проема потребуется также сделать четверть. В этих целях необходимо поднять бетонные перемычки на 4-5 см выше используемого уголка. При этом четверть обязана располагаться в одной вертикальной плоскости с иными аналогичными конструкциями. Но в такой ситуации кирпичи, используемые для лицевой кладки, перекроют оконный проем, выступая при этом из плоскости. Чтобы этого не произошло, лицевые кирпичи режутся при помощи алмазного круга. Таким образом они уменьшаются в ширине, что позволит выложить ровный ряд.

Читайте также:  Возведение перегородок из газобетона

Для проведения подобных работ потребуются следующие инструменты:

  • уровень;
  • рулетка;
  • болгарка;
  • алмазный круг.

http://youtu.be/MZ4u7NFzCxo

Армирование оконного проема

Над окнами сделать перекрытие можно с помощью арматуры. Для этого к соответствующим прутьям, которые идут с двух сторон оконного проема, привариваются три арматуры толщиной 12 см. Таким образом, вокруг окон образовывается металлический каркас. Заливается бетоном только то пространство, которое находится над окнами. При необходимости можно на прутья прикрепить сварную сетку.

Далее потребуется соорудить опалубку. Для этого с двух сторон на стенку фиксируются доски либо фанера с помощью металлических стяжек. Дно данной конструкции можно сделать при помощи металлических уголков. Над окнами лучше использовать керамзит, гранулы которого имеют минимальный размер. В таком случае данный материал сможет легко проникнуть через установленную сварную сетку. Для того чтобы керамзитобетон не способствовал образованию пузырей, рекомендуется подпереть дно сделанного ящика при помощи двух упор регулируемого типа. Еще одним важным моментом в данном вопросе является то, что до отливки не следует их сильно напрягать. Достаточно только засыпать керамзит и дать время керамзитобетону уплотниться снизу. По истечении трех дней опалубка демонтируется и переставляется на следующее окно.

Для установки оконного перекрытия данным методом потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка;
  • диск по металлу;
  • ведра.

Необходимо отметить, что такой метод позволяет получить над окнами ровное и прочное перекрытие. Однако, вне зависимости от выбранной конструкции, подобные работы следует выполнять с учетом всех установленных норм и требований техники безопасности. Только в таком случае полученное оконное перекрытие прослужит долгое время.

Page 2
  • Армирование
  • Виды
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Строим дом : перекрытие над окном и железобетонные перемычки

3 августа 2018

Существует несколько типов материала, который можно использовать для установки перемычки для оконных проемов. Поговорим о нескольких из них. Ниже представлена схема, по которой можно получить расчет железобетонной перемычки.

Вообще эти перемычки приспособлены затем, чтобы была возможность продолжить строительство дома после закладки окон и дверей. Вариантов таких перемычек существует достаточно много.

Например, железобетонные перемычки. Такой материал перемычек является одним из самых распространенных вариантов в строительстве. Вообще такие перемычки производятся на заводе, затем доставляются на место строительства, но тогда поднять такое изделие на высоту даже двух метров составляет проблему. В принципе, это самый приемлемый вариант, единственным минусом которого является большая теплопроводность.

Чтобы соорудить перекрытие над окном нужно для начала установить другой элемент – опалубку. Она представляет собой доски, прибитые вертикально к оконному проему по обеим сторонам. Сверху на них гвоздями крепится горизонтальная доска таким образом, чтобы ее верхняя часть не выступала выше боковых стенок окна. На доску, во избежание приклеивания к ней раствора, можно положить полиэтиленовую пленку.

Для того чтобы установить рядовую (или клинчатую) перемычку, нам необходимо сначала расстелить слой раствора (шириной не более двух сантиметров). В раствор, как правило, монтируют стальные стержни радиусом примерно в пять миллиметров (расчет такой – два кирпича толщины стены – один стержень).

Вообще, профессиональные строители предпочитают пользоваться арчатыми или клинчатыми перемычками. Они устанавливаются нечетным количеством кирпичей поперек арки. Для чего это делается? Середина верхнего кирпича должна располагаться строго посередине окна, именно поэтому количество камней должно быть строго нечетным, иначе соответствие будет нарушено. Если нет возможности или желания использовать кирпич, обычный раствор тоже подойдет.

Также для установки перемычек над окнами отлично подойдут металлические уголки. Но здесь важно соблюдать одно условие, а именно ширину изделия, которая должна быть равна 8 миллиметрам. Сам же уголок может быть размером точно 100 х 100 миллиметров. Стоит также отметить, что мало просто установить металлический уголок, для начала его следует аккуратно и внимательно прогрунтовать.

На кирпичах металлический уголок должен располагаться таким образом, чтоб его края не торчали за пределами окна. Лицевые кирпичи при необходимости можно отрезать с помощью любого алмазного круга. Таким образом, они уменьшаются в ширине, что позволит выложить ровный ряд.

Еще одним из видов оконных перекрытий можно назвать армирование. Этот процесс представляет собой приваривание арматур шириной примерно по двенадцать сантиметров к прутьям со стороны проема. Таким образом, получается каркас, который прочно удержит наше окно или дверь и позволит продолжить дальнейшее строительство.

Также при строительстве дома встает вопрос о железобетонных перемычках – заказать на заводе или сделать самостоятельно?

Конечно, заводские изделия более качественны и надежны, но во-первых, они отличаются своей дороговизной, а во-вторых, могут быть доставлены на территорию стройки только после предварительного заказа. В этом случае возникает вопрос – а не проще ли сделать такие изделия самостоятельно?

Технология изготовления такого изделия очень проста — стальную арматуру кладут в опалубку, а затем заливают бетоном. Делать это можно как на земле, непосредственно перед установкой, так и сразу над проемом.

Для чего же нужны перемычки? Они выполняют даже не одну, а сразу несколько функций. Во-первых, устройство перемычки над проемом — это укрепление стен. Во-вторых, перемычка – это фактически верхняя часть проема, без которого невозможно любое строительство. И, наконец, в-третьих, это основа для дальнейшего проведения любых строительных работ.

Важно, что для определения минимального и максимального размера оконных перемычек существует формула.

Высота балки: величина должна быть больше или равна одной двадцатой части длины самого проема. Например, при высоте проема в 3 метра, высота балки рассчитывается как:

3/20=0,15

Таким образом, минимальная высота балки должна быть не менее 15 сантиметров.

Ширина балки будет рассчитываться следующим образом: берем полученную дину балки (в примере это 15 сантиметров) и составляем пропорцию:

Х/15=5/7

Тогда,

7Х=5*15

7Х=75

Х=10,7

В результате округления получаем минимальную ширину балки равной 11 сантиметрам.

  • Как сделать свою кухню максимально привлекательной и современной

    Ремонт – это всегда дорогостоящее удовольствие. В связи с этим неплохо было бы заранее составить смету и посчитать, сколько всего вам может понадобиться денег для того, чтобы начать ремонт и довести е

  • Варианты плотности бетона

    О том, что такое бетон и какое значение в современном строительстве он имеет, известно, пожалуй, даже маленьким детям. Но вот о том, что бетоны бывают разными, что существует классификация бетонов, и

  • Как построить качественный дом для всей семьи

    Можно предположить, что у вас есть деньги на покупку дома или его строительство. Многие думают, что купить готовый дом всегда дешевле и выгоднее, чем построить его самостоятельно. Попробуйте понять, ч

mossko.ru

Перемычки железобетонные

Доброго времени суток дорогие читатели!

Сегодня вы узнаете: как можно очень легко сделать перемычки железобетонные над окнами и дверями самому. Это будет не только дешевле но и удобнее. Ниже вы прочтете подтверждение моих слов.

В этой статье вы узнаете:

— Какую арматуру надо закладывать в ж/б перемычку.

— Как сделать опалубку для перемычки.

— Приблизительный расчет перемычки на прочность.

— Разновидности перемычек.

.

.

1) Совсем немного нужной теории.

.

Ж/б перемычки бывают несколько видов:

— Несущие – б/у (балка усиленная), может воспринимать нагрузку от плит.

— Не несущие – б (произносится “бэшка”, расшифровывается – балка), воспринимает нагрузку от выше стоящей стены.

— Карандаш – самая тонкая и слабая перемычка (не несущая). В основном используется на тонких перегородках (в пол кирпича 120 мм), для перекрытия дверного проема.

— Прогоны – это обычная перемычка, только огромная (несущая).

— Ригеля – тот же прогон (несущий) только имеет полку на которую опираются (ложатся) плиты или другие ж/б конструкции.

Чтобы вас не пичкать всей информацией, далее мы рассмотрим только бэшки и б/у, которые необходимы для перемыкания окон и дверей.

.

.

2) Определяем вид перемычки которую необходимо залить над окном.

Окна, которые нам необходимо перекрыть находится в гараже:

На гараже будет легкое перекрытие – деревянное, по этому перемычки на окнах будут испытывать не большую нагрузку и их можно сделать не несущие (бэшки) – это немного удешевит строительство.

Кроме того, по всему периметру гаража будет сделан ж/б пояс, который не только свяжет гараж, но и распределит нагрузку. По этому на окнах можно делать не слишком мощные перемычки.

.

.

3) Делаем перемычку для лицевой кладки.

.

Для лицевой кладки мы использовали в качестве перемычки обычный уголок 75 мм – это минимальный уголок. Лучше всего использовать уголок с большей полкой 100 мм.

Вертикальная полка уголка прячется во внутрь – между лицевым кирпичом и забутовочной кладкой, чтобы ее не было видно:

Обратите внимание, ребро уголка должно быть заподлицо с четвертью окна. То есть плоскость уголка находится в одной плоскости с тыльной стороной лицевого кирпича.

Это необходимо для того, чтобы когда будет вставляться металлопластиковое окно, оно прилегало в плотную к четверти окна и к уголку, чтобы не было дырок.

Четверть в окне делаем 50 мм.

.

.

4) За и против.

.

Заливать перемычки на месте (в проеме) или отдельно на строй площадке?

Мы делали и так и так. Но все же проще всего поставить опалубку непосредственно в проеме (оконном, дверном) и залить перемычку бетоном. Этот способ немного дешевле для застройщиков и легче для строителей. Ниже выясним по подробнее.

Если заливаем перемычки в низу:

Мы заливаем ж/б перемычки в низу, а потом тащили руками и монтировали в оконном проеме – это тяжело. Очень редко используем кран для монтажа перемычек.

На один оконный проем нам необходимо изготовить две перемычки, толщиной 150 мм каждая. Толщина забутовочной кладки в нашей статье 300 мм – шлакоблок 200 мм и утеплитель (мин вата) 100 мм.

Если заливать перемычки на месте (непосредственно в проеме):

Когда мы заливаем ж/б перемычки на месте, то мы ее делаем ОДНУ, на весь проем.

При таком способе возникает немного больше сложностей с опалубкой, но ниже мы рассмотрим некоторые хитрости которые упрощают выставление опалубки в проеме.

.

.

5) Делаем опалубку для ж/б перемычки.

.

Опалубку делаем из обрезной доски толщиной 20 – 25 мм. Из доски сколачиваем шиты.

Намного проще и быстрее в место гвоздей использовать саморезы и собирать опалубку шуруповертом. После использования опалубки, собранной на саморезах, ее также легко разобрать шуруповертом.

Первый шит устанавливаем в оконном проеме горизонтально, снизу ставим подпорки:

На фото выше горизонтальный щит получился заподлицо с забутовочной кладкой (шлакоблок). Можно сделать, чтобы щит немного торчал от забутовочной кладки, тогда вертикальная опалубка будет ставиться не сбоку, а сверху.

Кладем сверху деревянного щита сетку из арматуры и прикручиваем саморезами вертикальную доску к горизонтальному щиту:

Чтобы щит не отходил от окна (чтобы его не выдавил бетон), вы можете видеть на фото выше, как мы его привязали вязальной проволокой к кладочной сетке, в трех местах и натянули ее.

.

.

6) Утепление ж/б пермычки.

.

Так же важно вставить утеплитель между лицевым кирпичом и ж/б перемычкой. В нашем примере мы вставили тот же утеплитель, что и в стены дома – миниральную вату, толщиной 100 мм.

Утеплитель вставляем в опалубку и заливаем бетоном.

Но есть один недостаток такого утеплителя между перемычкой. Когда будет вставляться металлопластиковое окно, монтажная пена будет вжуматься в мин вату (вверху). То есть верх окна не будет хорошо закреплен монтажной пеной.

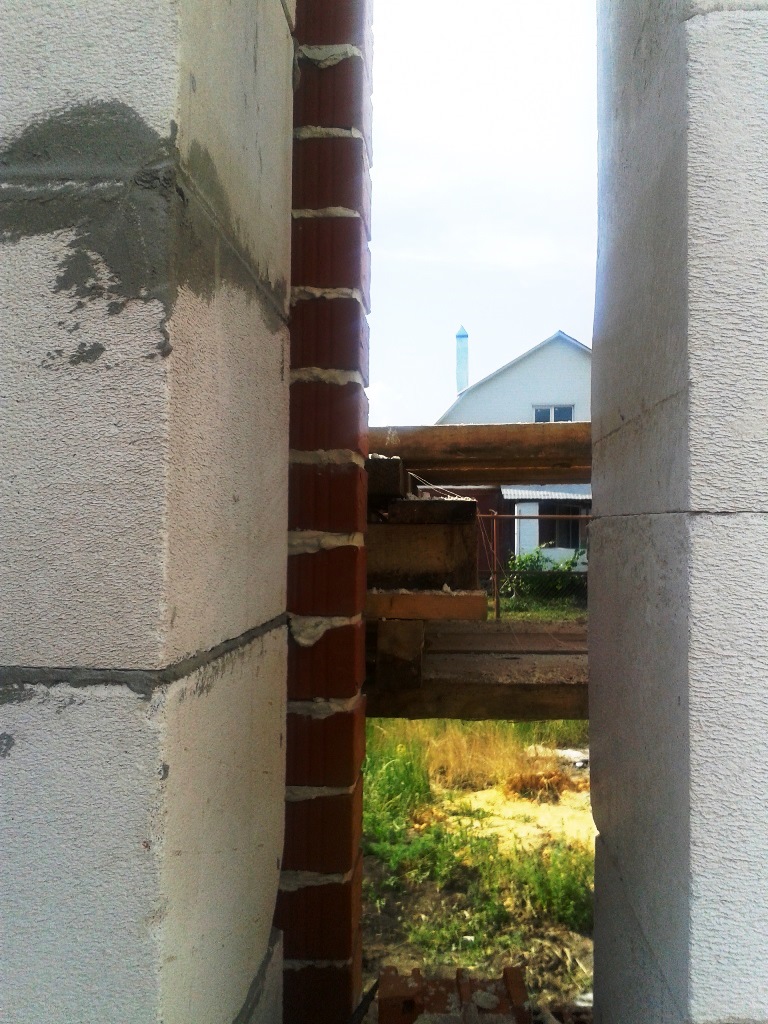

Второй недостаток это то, что с боков (откосы) мы запечатали забутовочным кирпичом. Потом придется утеплять откосы, так как холод будет проходить через забутовку

Запечатали по бокам кирпичом для того, чтобы когда будет вставляться окно, то монтажная пена с боков упрется в забутовочный кирпич и окно будет хоть за что-то держаться.

Если со всех сторон выпустить утеплитель (мин вату), то тогда при монтаже пластикового окна пена провалиться в мин вату и окно плохо зафиксируется.

Самый лучший вариант утепление ж/б перемычки.

На фото выше вы можете видеть как мы выпустили утеплитель полностью по всему периметру окна. Утепляли дом пумпаном (экструдированный пенополистирол). Толщина утеплителя 30 мм.

Толщина пластиковой рамы 70 мм. Когда будет вставляться окно, то монтажной пене будет за что зацепиться и окно хорошо будет держаться в оконном проеме.

Этот откос утеплять не надо так как мы не разрываем утеплитель как в первом варианте.

Вывод.

Второй вариант самый удачный:

— Окно в проеме хорошо будет держаться.

— Утеплитель в окне не прерывается и нет необходимости утеплять откос.

.

.

7) Какую необходимо использовать арматуру для перемычки?

.

Так как в нашем примере перекрытие будет легкое – деревянное, то слишком мощную перемычку делать не надо. К тому же по всему периметру наружных стен мы делаем ж/б пояс, который воспримет всю нагрузку на себя.

По этому для этой перемычки вполне достаточно использовать две жилы арматуры (рабочая арматура) диаметром 6 – 8 мм, которая ложиться в длину.

Арматуру между собой вяжем обычной вязальной проволокой, сваркой не надо. Внешне сетка из арматуры похожа на приставную лестницу (смотрите фото выше).

.

.

8 Подпорки для опалубки.

.

Очень частая ошибка многих – не придают серьезного значения давления бетона.

Так как бетон достаточно тяжелый, в среднем 2,3 тонны м3, то надо максимально внимательно отнестись к подпоркам щита, чтобы бетон не выдавил опалубку вниз! Если произойдет смещение опалубки, то это сложно устранить, проще в начале сделать все правильно.

Обратите внимание, что подпорка по середине немного смещена ближе к окну (фото выше), так как внутренний край горизонтальной опалубки прикручен к вертикальной опалубки и провисать не будет.

.

.

9) Заливаем ж/б перемычку.

.

Для перемычки обычно используем марку бетона 200. Состав бетона: одно ведро цемента, два ведре песка, пять ведер щебенки. Как легко и правильно приготовить бетон можно узнать здесь.

Вибрировать бетон электрическим вибратором не обязательно. Обычно мы используем в качестве трамбовки обычную палку.

Снимаем вертикальную опалубку на следующий день и продолжаем строить стену дольше.

Небольшая хитрость если вы сняли опалубку сбоку (вертикальная опалубка.

Нюанс: арматура для перемычки (сетка) не должна касаться деревянной опалубки! Арматура должна находиться в бетоне.

Лучше всего когда рабочая арматура находиться на 20 мм выше низа перемычки. Обычно перед тем как заливать бетон мы подкладываем кусочки кирпича (сколка) под арматуру (сетку), толщиной 20 мм, а только потом заливаем бетон.

.

.

10) Четверть в окне.

.

Так же важно сделать в окне четверти. Это необходимо, чтобы окно не продувалось сквозь щели и спрятать монтажную пену.

В данной статье мы сделали четверти в окне по пять сантиметров с трех сторон – бока и верх и 2 сантиметра внизу, в том месте где будет находиться подоконник.

Как ни странно, но сегодня многие не делают четвертей в окнах? Сделать четверть в окне очень просто.

Если у вас есть выбор делать четверть в окне или нет, то лучше всего ее сделать!

Вывод:

Себе бы я делал ж/б перемычки на окнах и дверях по месту, заливал бы непосредственно в проеме. С учетом того, где находиться данная перемычка и какую нагрузку она будет испытывать.

Окна всегда бы делал с четвертями.

Наружные стены всегда бы делал с ж/б поясом – он воспримет на себя нагрузку от перекрытия и распределить ее. Благодаря ж/б поясу уменьшиться нагрузка на перемычки железобетонные.

stroyimdom.com

Монтаж перекрытия над окном

Перекрытия над окнами делаются с учетом проекта дома и материала, из которого построен объект.

Перекрытия над окнами можно купить уже готовые на заводе бетонных изделий, а можно и самому сделать.

В связи с этим строители используют следующие материалы: дерево, монолит, плиты и прочие.

Если стены дома возведены из кирпича, тогда проем над окном можно сделать из перемычек (рядовых, арочных, клинчатых, сводчатых, железокирпичных). Возможно также установить уже готовые железобетонные балки и плиты, включая стальные блоки и бревна.

Рядовые и клинчатые перемычки

Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах. 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала.

Сделать проем для окон можно с помощью рядовых и клинчатых перемычек. Для этого потребуется провести кладку данных конструкций с учетом максимального пролета 1,5 м по опалубке из 40-50 мм досок. Последний материал укладывается концами на кирпичи, которые выступают за пределы проема. Если ширина окна больше, тогда посередине потребуется установить стойку с целью избегания прогиба опалубки.

Для этого по ней расстилается слой раствора максимальной толщиной в 2 см. В него монтируется арматура в виде стальных стержней диаметром в 4-6 мм. При этом следует учесть, что один стержень идет на каждые 2 кирпича толщины стены. Что касается распалубки рядовых перемычек, то эту работу следует проводить после завершения кладки через 12 дней. Для этого применяется цемент марки 25. Если подобные работы проводятся через 15 дней по окончанию кладки, тогда используется раствор марки 10 и 15. Применять плоские и рядовые клинчатые перемычки можно при пролетах не больше 2,25 м.

Арочные и клинчатые конструкции

Кладка перемычек: а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич.

Для сооружения перекрытия над окном строители рекомендуют использовать клинчатые и арочные перемычки. Они монтируются по опалубке нужной формы и устанавливаются из поперечных рядов камней нечетного числа. Это объясняется тем, что средний ряд перемычек является замковым и должен располагаться ровно посередине оконного проема. Крайние ряды должны опираться на опорные пяты, которые выложены в кладке. Для проведения таких работ потребуется выложить обыкновенный кирпич по опалубке. Вместо тески кирпича можно использовать клинообразные швы из раствора. При этом толщина вверху не должна быть больше 25 мм, в внизу – более 5 мм. Что касается кладки самой арки, то она осуществляется на жестком растворе.

Если над окнами монтируются сборные железобетонные бруски либо плиты-перекрытия, тогда проем должен иметь 1-2,5 м. Данные изделия устанавливаются на раствор, а заделка концов в кладку – 12 либо 25 см.

Вне зависимости от выбранной конструкции, с помощью которой над окнами сооружается перекрытие, потребуется приобрести следующий инвентарь:

  • бетономешалку;
  • ведра;
  • лопату;
  • уровень;
  • шпатель;
  • рулетку.

Металлический уголок

Кладка перемычек: в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник.

Для сооружения перекрытий над окнами строители рекомендуют также использовать металлические уголки. При этом толщина полки не должна превышать 8 мм. Что касается размера уголка, то этот показатель должен равняться 100 мм х 100 м. Однако перед использованием такой конструкции ее потребуется прогрунтовать.

Монтируется это изделие на кирпичную кладку так, чтобы оно не выходило за пределы четвертей внутрь стены. Вверху оконного проема потребуется также сделать четверть. В этих целях необходимо поднять бетонные перемычки на 4-5 см выше используемого уголка. При этом четверть обязана располагаться в одной вертикальной плоскости с иными аналогичными конструкциями. Но в такой ситуации кирпичи, используемые для лицевой кладки, перекроют оконный проем, выступая при этом из плоскости. Чтобы этого не произошло, лицевые кирпичи режутся при помощи алмазного круга. Таким образом они уменьшаются в ширине, что позволит выложить ровный ряд.

Для проведения подобных работ потребуются следующие инструменты:

  • уровень;
  • рулетка;
  • болгарка;
  • алмазный круг.

Армирование оконного проема

Над окнами сделать перекрытие можно с помощью арматуры. Для этого к соответствующим прутьям, которые идут с двух сторон оконного проема, привариваются три арматуры толщиной 12 см. Таким образом, вокруг окон образовывается металлический каркас. Заливается бетоном только то пространство, которое находится над окнами. При необходимости можно на прутья прикрепить сварную сетку.

Далее потребуется соорудить опалубку. Для этого с двух сторон на стенку фиксируются доски либо фанера с помощью металлических стяжек. Дно данной конструкции можно сделать при помощи металлических уголков. Над окнами лучше использовать керамзит, гранулы которого имеют минимальный размер. В таком случае данный материал сможет легко проникнуть через установленную сварную сетку. Для того чтобы керамзитобетон не способствовал образованию пузырей, рекомендуется подпереть дно сделанного ящика при помощи двух упор регулируемого типа. Еще одним важным моментом в данном вопросе является то, что до отливки не следует их сильно напрягать. Достаточно только засыпать керамзит и дать время керамзитобетону уплотниться снизу. По истечении трех дней опалубка демонтируется и переставляется на следующее окно.

Для установки оконного перекрытия данным методом потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка;
  • диск по металлу;
  • ведра.

Необходимо отметить, что такой метод позволяет получить над окнами ровное и прочное перекрытие. Однако, вне зависимости от выбранной конструкции, подобные работы следует выполнять с учетом всех установленных норм и требований техники безопасности. Только в таком случае полученное оконное перекрытие прослужит долгое время.

o-cemente.info

Металлические уголки для оконных и дверных проемов

Преимущества использования металлического уголка для усиления оконных и дверных проемов

В качестве перемычек обычно используется горячекатаный угловой прокат, благодаря следующим преимуществам:

  • повышенная прочность, по сравнению с гнутыми металлоизделиями;
  • четкий наружный угол, в гнутых изделиях он скругленный;
  • увеличенная толщина стенки, гнутый уголок обычно изготавливается из заготовок небольшой толщины;
  • простой монтаж, возможность ведения кладки сразу после укладки перемычки;
  • надежность и долговечность – при условии правильного выбора размеров в зависимости от нагрузки и эффективности антикоррозионной обработки.

Особенности применения металлического уголка в качестве перемычек

Стальной угловой прокат обеспечивает надежную поддержку кирпичной или блочной кладки, расположенной над проемом при выполнении следующих условий:

  • опора на кладку должна быть не менее 20 см с каждой стороны;
  • если планируется оштукатуривание поверхности, то перед укладкой перемычку оборачивают штукатурной сеткой;
  • уголок перед применением грунтуют и окрашивают с обеих сторон;
  • щели между кирпичами (блоками) и угловым прокатом заполняют строительным раствором.

Монтаж уголка над проемами в стенах из газоблоков

При упрочнении проемов в стенах из газобетонных блоков соблюдают следующие правила:

  • Угловой прокат врезают в тело блока. Отступ от края составляет примерно третью часть ширины блока.
  • Над перемычкой газоблоки кладут на клей. Вертикальные швы также заполняют клеевой смесью. После твердения клея образуется прочная конструкция, не уступающая по характеристикам телу газоблока.
  • После монтажа перед оштукатуриванием уголок утепляют. При неправильной укладке углового проката и отсутствии утепления с наружной стороны внутри комнаты может образоваться конденсат.

Для проемов шириной до 1200 мм обычно используют стальной горячекатаный уголок с сечением 50х50, 1200-2000 мм – 75х75 мм. При ширине проема более 2000 мм производят расчеты по прочности и прогибу. На широких проемах используется стальной уголок сечением 80х80, 100х100, 125х125, 160х160 мм.

Перемычки из газобетона. Изготовление перемычек

После того, когда выполнена большая часть кладки стен из газобетона, наступает следующий этап строительства, когда необходимо выполнить перекрытия для дверных и оконных проемов. Наступает момент изготовления и монтажа перемычек.

Перемычки из газобетона

Наиболее простой вариант, кода используют готовые перемычеки из армированного газобетона. Готовые перемычки являются самостоятельными несущими элементами, и предназначены для перекрытия проемов шириной до 175 см. Перемычки из газобетона армированы стальным каркасом и не нуждаются в дополнительном утеплении.

Монтаж перемычек из газобетона выполняют на тонком слое клеевого раствора, симметрично относительно перекрываемого проема. Минимальная опорная зона на стене составляет 250 мм или 300 мм и зависит от ширины проема.

Преимуществом монтажа готовых перемычек является, безусловно, быстрота и получение в итоге гладкой, однородной и ровной поверхности стены, что облегчает штукатурные работы. Недостатком готовых газобетонных перемычек является их неоправданно высокая цена.

Перемычки из U – блоков

Второй вариант – изготовление перемычек прямо на строительной площадке с использованием, так называемых U– образных блоков (лотковых блоков).

U–блоки укладывают на подготовленное монтажное основание. Его можно выполнить, используя доску и брус . Основание под перемычку должно быть достаточно прочным, и не должно прогнуться при заливании бетоном собранной конструкции. Для этого основание доски следует подпереть, например, стойками, особенно это касается случаев с широкими проемами.

На изготовленном таким образом помосте U–блоки кладутся впритык, при этом вертикальные швы между ними заполняются тонким слоем клеевого раствора.

Во внутрь U–блоков , ближе к внешней стороне следует вложить теплоизоляцию (лист пенопласта или минеральной ваты), так как толщина стенки U–блоков составляет 60 мм и ее недостаточно для утепления бетонного монолита.

Далее внутрь перемычки устанавливается каркас из арматуры. Каркас состоит из четырех стержней арматуры, скрепленных между собой в поперечном сечении, с шагом ячейки 100 мм 150 мм. Для перемычек рекомендуется использовать стержневую арматуру диаметром 12 мм, для кольцевой обвязки проволоку диаметром 6 мм, а для скрепления каркаса вязальную проволоку.

В полость перемычки заливается бетон, который необходимо уплотнить и выровнять. Рекомендуемая марка бетона не менее, чем М200, т.е. стандартный фундаментный бетон.

Использование U–блоков здорово упрощает процесс изготовления перемычек, а полученные перекрытия имеют хорошую несущую способность. Единственным, пожалуй, недостатком лотковых блоков, как и в случае с готовыми перемычками, является их цена. В среднем стоимость одного U–блока составляет 10$.

Перемычки с использованием металлических уголков

Третий способ изготовления перемычек для проемов в стенах из газобетонна, заключается в кладке блоков на перемычки из металлических уголков.

Важным условием является то, что уголок следует врезать в тело блока, отступив на расстояние 1/3 ширины от края блока. Не допускается устанавливать уголок с внутренней и наружной стороны блоков. Толщина уголка зависит от ширины пролета проема. При ширине проема до 1,2 м используют 50-й уголок, при ширине проема до 2 м – 75-й уголок.

Несущей способности уголка достаточно, чтобы выдерживать один ряд уложенных на клей газобетонных блоков. Газобетонные блоки кладутся впритык, а торцы вертикальных швов заполняются тонким слоем клеевого раствора.

После затвердения клея, полученная перемычка представляет собой конструкцию из монолитного газобетона, которая имеет прочность не ниже чем у газобетонного блока. После установки окон часть металлического уголка, находящуюся с наружной стороны обязательно следует утеплить (пенопластом или мин. ватой) и оштукатурить.

Недостатком этого метода является то, что при неправильной врезке уголков и неправильном утеплении их наружной части, возможно, появление конденсата на откосах внутри помещения.

Перемычки из монолитного бетона

Четвертый способ, используемый в строительстве, нельзя назвать совсем простым, но зато он надежный и достаточно недорогой, по сравнению с использованием готовых перемычек из газобетона и U – блоков. Он заключается в изготовлении путем бетонирования с армированием и одновременном утеплении перемычек в деревянной опалубке, изготовленной над проемом. Данный способ напоминает второй вариант, только там U – блоки выполняли функцию несъемной опалубки.

Для этого после того, как будет выполнена кладка блоков, до границы опорной зоны будущей перемычки (составляет 250 мм или 300 мм. от оконного проема) необходимо возвести деревянную опалубку, используя доску, брус и OSB (либо ламинированную фанеру). Во внутрь с наружной стороны вставляется утеплитель 100 мм. С внутренней стороны утеплитель промазывают клеевым раствором, для лучшего приклеивания к бетону. Внутри опалубки устанавливается каркас из арматуры, все, как в случае с U – блоками.

Следующий шаг – выполняется заливка опалубки бетоном на уровень, равный высоте блока, то есть 200 мм.

После затвердения бетона опалубка снимается и в итоге получаем утепленную снаружи железобетонную перемычку.

Утепленную наружную часть перемычки необходимо заармировать и оштукатурить с применением щелочностойкой фасадной сетки.

Последний приведенный способ изготовления перемычек для проемов в стенах из газобетона, является наиболее целесообразным, с экономической и конструктивной стороны. Этот вариант будет намного дешевле первых двух, но дороже способа с использованием уголков. Зато мы получим полноценную армированную перемычку, которая никогда не даст предпосылок для возникновения трещин.
В следующих статьях читайте о том, как изготовить

Как сделать перемычки для газобетонных блоков своими руками из уголка

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

  • стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
  • в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
  • друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
  • их необходимо утапливать в газобетонный блок заподлицо;
  • при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

  • Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
  • Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
  • Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
  • Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Какие выбрать?

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче, чем газоблок, чтобы оформить оконные и дверные перемычки, лучше выбирать газоблоки: они легче, их проще установить, а также они более выигрышны по своим теплоизоляционным качествам.

Тонкости монтажа

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Рекомендуется налегание уголков на кладку на расстоянии около 30 см. Использовать перемычки такого вида – довольно сложное дело.

Процесс монтажа металлической перемычки проходит так:

  • выбирается необходимая высота;
  • монтируются арматурные прутья;
  • выполняется монтаж опалубки;
  • осуществляется укрепление опалубки;
  • происходит укрепление прутьев из арматуры;
  • выполняется бетонная заливка прутьев из арматуры.

Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.


Перемычки для газобетонных блоков: виды, монтаж

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить перемычку.

В сборном домостроении используют железобетонные материалы. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Виды перемычек из ячеистого бетона

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют:

  • Заводского изготовления;
  • Сборные из U-образных элементов;
  • Сборные с использованием металлического уголка;
  • Монолитные.

Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.

Сборные газобетонные перемычки

Заводской материал автоклавного твердения имеет высоту 20 или 25 см. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусков, подбирают по толщине блока. Для стен толщиной 40 см, устанавливают два бруска по 15 см, и один — 10. Для стен 50 см, берут два бруска по 15 см и два по.

Таблица стандартных размеров:

Высота Толщина Длина
250 100 1250
1500
2000
150 1250
1500
2000

Промышленностью производятся материал по — гост 31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки их – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте материал от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные изделия, типоразмеры которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

Технология установки

  1. Для сборки U‑ образных изделий, готовится жесткий помост на уровне последнего стенового проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
  2. Они укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые должны быть целыми.
  3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
  4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
  5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
  6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
  7. Демонтировать помост можно через 21 день.

Существует другой вариант сборки U‑ изделий. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день ее поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При конструкциях свыше 2 метров применяют профиль № 100.

Прочность их обеспечит балку достаточной несущей способностью.

Есть два способа установки материала на металлическую опору:

  • Врезание полок уголка по центру или в 1/3 от края;
  • Размещение их по внешнему и внутреннему краю.

Утопленные в тело блоков металлические изделия не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – изделие получится гладким. Нужно снять с блока слой, равный толщине полки уголка.

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Что нужно учесть перед использованием:

  • Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
  • Скреплять между собой уголки лучше с помощью сварки;
  • Чтобы они не выступали – сделать пропилы, поверхность обеспылить;
  • Опирание на кладку – 25 сантиметров;
  • Для удобства отделки сразу обернуть уголки штукатурной сеткой;
  • При укладке на торцы изделий и спилы для них, наносить клеевой раствор.

Вариант установки изделий на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности материала вырезают три борозды.

  • Если сборку производят на земле, изделия переворачивают штрабами вверх. Торцы их склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
  • На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
  • Через неделю перемычки укладывают над проемом арматурой вниз.
  • Если ее формируют сразу, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
  • Подготовленные борозды и торцы смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки тоже создает определенные трудности.

  • Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма его не имеет значения. Можно, например, сделать арочный вход или окно.
  • Для больших проемов изготавливают монолитные изделия своими руками. Высота монолита зависит от размера последнего. Она должна быть не меньше 1/20 длины.
  • Пример расчета: нужно перекрыть пролет 2,8 м. 280 : 20 = 14, высота ее должна быть не менее 14 см.
  • Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные изделия усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
  • Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
  • Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

Как сделать перемычки для газобетонных блоков своими руками из уголка: размеры +Видео

Залог долговечности любой постройки или конструкции – грамотный подход к армированию, что позволяет избежать появление трещин и других изъянов в период эксплуатации.

Армированные элементы нужны для повышения уровня прочности конструкции из газосиликата при возведении коттеджей и частных небольших домов.

Обязательно при строительстве проемов окон или дверей должны устанавливаться перемычки для газобетонных блоков.

Общие сведения о перемычках в строительстве

Смысл перемычек

Газобетонная кладка подвергается серьезной нагрузке не только в момент постройки дома, но и эксплуатации. Чтобы распределить нагрузку равномерно, на проем устанавливается арматура, с использование штробореза. Когда арматура помещена в паз, то закрепляется раствором.

При выборе материала необходимо ориентироваться на показатели этого материала и длину пролета. Одним из важных моментов является вес перемычек. Монолитные железобетонные конструкции сильно нагружают несущие стены, и монтаж проводится с участием специальной техники. А при укладке газобетонных конструкций можно справиться самостоятельно.

Перемычки в частном строении

Когда возводится частный дом, технология отличается некоторыми моментами. Сегодня строительный рынок предлагает несколько видов перемычек, различающихся своей конструкцией и правилами применения.

Газобетонные перемычки

Уже готовое решение в виде армированной газосиликатной/газобетонной перемычки, выполненной в соответствии с ГОСТом, которое можно купить. Такие элементы представляют собой обычные балки для газобетона с прямоугольным сечением и арматурой, обработанной антикоррозийной смесью и выполняемой роль внутреннего каркаса. На них присутствуют стрелки, указывающие направлении монтажа. Рассматриваемый вариант при строительстве признан самым легким и не требующим специальных знаний для установки. Однако, за него придется выложить немаленькие деньги.

Среди преимуществ нужно отметить
  • — отсутствие трещин при правильно проведенном армировании. Они не плывут и не подвергаются разрушению при длительном использовании;
  • — газобетонные перемычки являются высокопрочными конструкциями легкого веса, поэтому не оказывают высокой нагрузки на стены и фундамент постройки;
  • — структуру — перемычки похожи на строительные блоки, что является высоким показателем тепловой эффективности без необходимости дополнительного утепления конструкции.
  • Сколько необходимо брусков зависит от толщины блока. Если стена 40 см, понадобится 2 шт по 15 см и один по 10. Если полметра, то 2 по 15 см и 2 по 10 см.
  • Размеры перемычек – по высоте показатель в 124 мм, ширине 115-175 мм, длине 1300-3000 мм.

Блоки в форме буквы U

U-блоки сегодня популярный вариант для строительства сборно-заливных перемычек над окошками из стен, выполненных ячеистым газобетоном с несъемной опалубкой. Габариты таких блоков совпадают с размерами стандартных стен, а монтаж не требует применение специальных грузоподъемных механизмов.

Перемычки формы U – сборные и легко поддаются распиливанию ножовкой по газобетону. В изделиях по размерам 20 см в ширину, присутствуют борозды 12 см, в которые закладывается каркасная арматура и монтаж производится с применением деревянной опалубки.

Технология установки следующая
  • — подготавливается жесткий помост, подпирающийся брусками или металлическими трубами в нескольких местах;
  • — блоки укладываются на помост с запуском на стены на 25 см. Если это опоры, то они должны быть цельными;
  • — более толстая стена размещается с внешней стороны постройки. На нее наносится утеплитель. Боковые стороны приклеиваются специальным раствором для газобетона, соблюдая правила;
  • — в лотки помещается объемный арматурный каркас в виде 4-х стержней диаметром 12-16 мм, скрепленных между собой проволокой с шагом в 40 см;
  • — лоток заполняется мелкозернистым бетоном М200;
  • — заливая бетон, нужно добиться равномерного распределения смеси и полного обволакивания арматуры. Достичь этого можно путем укладки бетона слоями;
  • — демонтаж опалубка проводится через 21 день.

Можно собирать U-изделия на земле или в помещении на ровной площадке с устойчивым основанием. Как вариант – использование настила из досок.

Элементы из железобетона выполняются с использованием тяжелых смесей с бетоном и арматурных прутов.

Для справки. Когда в планах нет утепления дома, то целесообразно выполнить вставку из пенополистирола или аналогичного утеплителя.

Железобетонные перемычки

Выглядят как бетонная балка, внутри которой находится арматура. Основа – бетон М200, являющийся холодным, и обязательно требует утепления. Создавая опалубку, можно столкнуться с некоторыми трудностями.

Преимущество конструкции в том, что она может перекрыть большие проемы, независимо от формы постройки.

Если проем большой, то монолит изготавливается своими руками.

Если требуется перекрыть пролет длиной 2,8 м, тогда 280 делим на 20 и получаем высоту, равную 14 см.

Армирование проводится 6 двенадцатимиллиметровыми стержнями с шагом в полметра. Длина опирания балки должна равняться 35 см с одной и другой стороны. Опоры заливаются раствором толщиной в 1,5 см.

Для изготовления монолитной перемычки изготавливается опалубка из досок или фанеры. Утеплитель в данном случае укладывается с внутренней стороны. Некоторые делают опалубку меньше, чтобы теплоизоляционный слой приклеить после снятия опалубки. Можно в качестве материала использовать экструдированный пенополистирол, обладающий высокими теплоизоляционными и прочными свойствами. Такая опалубка несъемная. Внутрь ее помещается каркас из арматуры и заливается бетоном М200. Через 3 недели монолитная перемычка будет готова.

Важно! Бетон проигрывает газосиликату в теплопроводности.

Применение железобетона возможно, если стены дома будут утепляться минватой, иначе такая конструкция станет мостом холода.

Как проходит монтирование

В процессе монтирования перемычек опираются на конструкционные особенности.

  • Армированная несущая конструкция из газобетона применяется при максимальной длине проема в 174 см, при этом для опирания на кладку необходимо 25 см. При укладке газобетона рекомендуется применять 4 уголка из стали. Лучше, если уголки налегают на кладку на 30 см. Газобетон отличается прочностью из-за наличия стального каркаса. Перемычки представляют собой однопролетную балку с нагрузкой по всей поверхности. Плюс в возможности не утеплять дополнительно строение.
  • Несущую конструкцию из железобетона с опалубкой в виде U-образных блоков можно использовать при длине проема в 300 см, с таким же расчетом опирания на кладку как при газобетоне. Монтаж проводится без использования специальной техники, что является большим преимуществом. Также не нуждается в утеплении.
  • Монолитная несущая конструкция из железобетона устанавливается в зависимости от длины балки, на опору приходится 30 см. Такой конструкцией можно перекрыть проем шириной до 3 м. Это отличное решение при перекрытии широкого расстояния. Пропорция соблюдается 1:20. Обязательно дополнительно утепляется.

Армирование требуется при длине проема от 1,20 м.

Что касается не несущей конструкции, то железобетон используется при длине балки 2 м, опора – 0,35 м с дополнительным утеплением. Используется металлический уголок и заглубление в основании кладки.

  • Использование U-блоков при работе с перекрытиями шириной не более трех метров, позволяет обойтись без участия спецтехники, например, крана.

Армирование производится с помощью металлических прутьев прочностью А400-500 и диаметром 10-16 мм.

В случае ширины лотка менее 120 мм, рекомендуется использовать армирование двумя стержнями.

Когда ширина превышает значение 150 мм, лучше взять 4 арматуры и соединить их проволокой с шагом в 50 см с целью получения прочной решетки.

Значение опорной зоны крайних блоков равняется 25 см. Чтобы скрепить торцы, можно воспользоваться обычным клеем для газобетонов.

  • Вместо лотков в виде U можно построить опалубку из досок или газобетонных блоков. Затем провести армирование и заполнить бетоном.

Армированные перемычки

Несомненно, способ создания армированных перемычек внутри придает прочность и является хорошей основой для заключительного этапа.

По размерам ориентируются на длину пролета и ширину блоков стен.

Монтаж выполняется, учитывая некоторые моменты:

  • — детали поднимаются на нужную высоту и ставятся стрелкой вверх, соблюдая условие опорной глубины в 30 см. Ширина при этом должна равняться ширине блока;
  • — можно использовать в проеме 2 перемычки, но основание проема должно быть монолитным;
  • — все элементы обязательно соединяются специальным раствором для склеивания, а вторая деталь должна плотно прилегать к оконной перемычке, с использованием киянки. Важно, чтобы целостность конструкции не нарушилась;
  • — вся поверхность выравнивается с помощью рубанка, и продолжать работу можно после полного высыхания клея.

Таким способом оформляется дверной и оконный проем. Главное, чтобы перемычки опирались на стены максимально надежно, чего можно добиться правильными расчетами.

«Колхозный» способ

При строительстве домов из ячеистого бетона часто встречается монтаж уголками или арматурными стержнями, который очень не нравится профессионалам. Однако, популярность данный вариант не теряет.

Интересно, что использование стальных уголков не регламентируется ГОСТом и не указывается в правилах строительства зданий из газобетона.

Применяется такая конструкция на узких проемах до 1,20 м и в одноэтажных постройках. Уголки нужно покупать мощные, с сечением 75х75х6 мм. Они устанавливаются с опорной глубиной в 30 см. При монтаже нужно придерживаться правил:

  • — обязательно уголки нужно покрасить со всех сторон антикоррозийным составом;
  • — минимальное значение опорной длины для уголка из металла – 20 см;
  • — соединение уголков происходит с применением стальной ленты, сварки, стяжки;
  • — уголки должны утапливаться в бетон, чтобы не допустить выпирание над поверхностью стены.

При штукатурке газобетонной постройке, металлические перемычки следует обернуть специальной штукатурной сеткой.

Нюансы

  1. Когда длина проема больше 120 см, а высота меньше 2/3 ширины, то лучше применять перемычки из обычных блоков с дополнительными крепежами. При этом блоки укладываются с использованием временной опалубки и клея. Боковые конструкции должны утопать в стене.
  2. Чтобы усилить стену, рекомендуется армировать ряды над проемом. Нормальное значение сечения арматуры – 8 мм. Конец ее нужно заводить за границу проема на 50 см с обеих сторон, придавая им форму буквы Г. Затем они анкеруются в газобетонную кладку.

Вывод

Монолитные железобетонные конструкции очень тяжелые, поэтому при оформлении проемов окна или дверей, целесообразно выбирать газобетонные изделия, которые можно установить легко. Они практичны и обладают хорошей теплоизоляцией, надежно держат кладку над проемом.

Важными моментами в строительстве при создании перемычек являются высота и ширина. При правильном расчете и монтаже, строение обретает надежность. Но, если расстояние для перекрытия очень большое, тогда выход в использовании монолитных балок из железобетона.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Какие перемычки лучше для стен из газобетона?

Газобетон используется при возведении различных зданий. Для обеспечения долговечности строения и предотвращения деформаций осуществляется устройство перемычек в газобетонных стенах. Для этого на стеновые блоки в районе проема укладывается поперечная конструкция из железобетона, U-образная перемычка или опорные балки других видов, воспринимающие большой вес. Одни застройщики монтируют металлические перемычки, другие устанавливают бетонную. При этом монтаж производится различными методами. Рассмотрим разновидности перемычек и специфику их монтажа.

При возведении различных зданий используется газобетон

Устройство перемычек в газобетонных стенах – длина опирания перемычки и размер проемов

Для повышения прочностных характеристик газобетонных стен частных домов, коттеджей и дачных строений осуществляют усиление коробки. Для этого в зоне расположения проемов, предназначенных для установки дверей и окон, монтируют поперечные балки из газобетона или железобетона, а также осуществляют установку прутов из рифленой арматуры. Армирование перемычки позволяет перераспределить нагрузку, повышая ее прочность. Технология допускает также применение стальной ленты и использование уголка.

Для каждого варианта регламентированы размер проема и величина опирания:

  • усиленная арматурой несущая балка из газонаполненного бетона позволяет перекрывать проемы размером 1,74 м при величине опирания по 0,25 м с каждой стороны. Конструкция не требует дополнительной теплоизоляции;
  • железобетонная балка, сформированная путем бетонирования полости U-образных элементов, способна перекрывать проем, увеличенный до 3 м при длине опорной поверхности 0,25 м. Утеплять такую перемычку не нужно;

Осуществляют усиление коробки для повышения прочностных характеристик газобетонных стен

  • цельная балка из монолитного железобетона, уложенная на всю толщину стен, обеспечивает устойчивость кладки при размере проема до 2 м и длине опирания 0,35 м. В дополнительном утеплении несущая балка из железобетона нуждается;
  • основание для перемычки, сформированное с помощью сварки из стальных уголков и арматуры, используется при длине проема 1,2 м при условии контакта с кладкой по 0,2 м с обеих сторон. Желательно сделать паз и заглубить полку уголка или арматуру в газоблок.

Определяясь с устройством балок для усиления газобетонных проемов, следует учитывать расстояние между опорными газоблоками и обеспечивать необходимую площадь контактной поверхности.

Особенности применения перемычек и специфика их монтажа для газобетонных строений

Кладка газобетона выполняется цементно-песчаными растворами или специальным клеем. Она воспринимает значительные нагрузки как в процессе строительства здания, так и во время эксплуатации. Арматурной сетке, уложенной между рядами газобетонной кладки, не удается компенсировать все действующие нагрузки. Для равномерного распределения усилий проем дополнительно укрепляется арматурными стержнями, уложенными в пазы. Для этого штроборезом выполняют полости, высота которых соответствует размеру профиля. Арматурный пруток в пазе закрепляют цементной смесью.

Особенности применения перемычек

Поперечные балки обеспечивают:

  • повышение несущей способности газобетонных проемов;
  • формирование опорной поверхности для кладки блоков;
  • компенсацию различных нагрузочных реакций;
  • замыкание силового контура в зоне проемов.

Выбирая конструкцию и материал перемычек, чтобы усилить газобетон в зоне оконных и дверных проемов, следует учитывать конструктивные особенности балки и расстояние между опорными блоками.

Используют следующие типы балок:

  • газобетонные. Не оказывают повышенной нагрузки на стены и легко монтируются своими силами;
  • U-образные. Представляют собой сборные элементы из газобетона, установка которых не требует использования грузоподъемных средств;
  • железобетонные. Отличаются увеличенной массой и требуют применения грузоподъемной техники для выполнения монтажных работ;
  • комбинированные. Изготавливаются из углового металлопрофиля или арматуры, на поверхность которых кладутся газобетонные блоки.

Существует несколько типов перемычек

Для ответа на вопрос, какие перемычки лучше для стен из газобетона, детально рассмотрим конструктивные особенности каждого вида балок и остановимся на особенностях их установки.

Готовые перемычки из газобетона – размеры, конструкция и достоинства изделий

Среди застройщиков пользуются широкой популярностью перемычки газобетонные, изготавливаемые специализированными предприятиями согласно требованиям действующего стандарта. В поперечном сечении такая балка имеет прямоугольную форму. Балочная конструкция усилена арматурным каркасом с антикоррозионным покрытием. На поверхности перемычки нанесены стрелки, указывающие, как правильно расположить балку при установке.

При стандартной высоте балок, равной 12,4 см, изделия отличаются следующими размерами:

  • длиной, составляющей 1,3-3 м;
  • шириной, находящейся в интервале от 11,5 см до 17,5 см.

Наиболее простая и распространенная конструкция-газобетонная балка

Газобетонная балка – наиболее простая и распространенная конструкция, обладающая комплексом достоинств. Главные плюсы:

  • повышенные прочностные характеристики, обеспечиваемые усиленным арматурным каркасом. Перемычка не растрескивается под воздействием нагрузок;
  • уменьшенный вес перемычки. Благодаря использованию при изготовлении балки пористого бетона, снижается масса элемента и уменьшается нагрузка на газобетонную коробку и фундаментную основу;
  • соответствие структуры газобетонной балки характеристикам используемых блоков. Отсутствует необходимость дополнительной теплоизоляции конструкции благодаря идентичным показателям теплоэффективности.

Для выполнения монтажных операций не требуется специальная подготовка. Единственный минус перемычки из газобетона – повышенная стоимость изделия.

Техника установки армированных газобетонных перемычек

Монтаж газобетонных балок осуществляется после того, как завершено армирование газобетонных блоков в зоне оконного или дверного проема. До начала монтажных операций следует подобрать балки с размерами, соответствующими расстоянию между опорными блоками в зоне приема. Важно также использовать перемычку нужной ширины, обеспечивающей максимальную площадь контакта с поверхностью газоблоков.

После окончательного отверждения клеящего состава допускается кладка газобетонных блоков на перемычку

При выполнении мероприятий по монтажу газобетонных балок выполняйте работы по следующему алгоритму:

  1. Уложите на опорную поверхность блоков связующий состав.
  2. Поднимите перемычку к месту установки.
  3. Установите балку на проем, ориентируясь на направление стрелки.
  4. Смонтируйте, при необходимости, вторую перемычку.

После завершения монтажных операций следует обеспечить расположение верхней плоскости балок на одном уровне с помощью резинового молотка. Для удаления наплывов и локальных неровностей используйте рубанок по газобетону. Кладка газобетонных блоков на перемычку допускается после окончательного отверждения клеящего состава.

Сборные перемычки U-образного профиля под проемы оконные для газобетона

Для сооружения оконных перемычек используют также газобетонные элементы U-образного профиля, из которых формируют стационарную опалубку. По форме изделие напоминает лоток. В полость укладывают силовой каркас и затем заливают бетон. После застывания бетона конструкция приобретает повышенные прочностные свойства и обеспечивает равномерное распределение усилий на опорные стены, а также повышает жесткость газобетонного строения.

Сборные перемычки из газобетона соответствуют по габаритам толщине газобетонных стен и востребованы в области жилищного строительства благодаря следующим преимуществам:

  • небольшому весу;
  • точным размерам;
  • легкости мехобработки;
  • экологической чистоте;
  • теплоизоляционным свойствам;
  • простоте монтажа.

Лотковые элементы разных типоразмеров имеют общую длину, равную 0,5 м. Остальные габариты изделий:

Лотковые перемычки выпускаются с различной толщиной стенок, составляющей 70 и 145 мм. Из указанной номенклатуры изделий несложно выбрать лоток требуемых размеров.

Как укладывают над проемом U-образные перемычки

Оконные перемычки для газобетона, имеющие U-образный профиль, монтируют следующим образом:

К работам по демонтажу деревянной или металлической опалубки приступают через 3-4 недели. Технология допускает также сборку перемычек из лотковых элементов на горизонтальной площадке с последующей установкой забетонированных балок на газобетонные проемы.

Использование железобетонных перемычек – плюсы и минусы монолитной балки

Изготавливаемые на специализированных предприятиях железобетонные перемычки представляют собой сборную конструкцию из тяжелого бетона, усиленного арматурным каркасом. На балке также имеются строповочные проушины, предназначенные для транспортировки и установки на проем массивных изделий.

Балка из железобетона

Балка из железобетона обладает следующими плюсами:

  • повышенными прочностными характеристиками;
  • устойчивостью к воздействию отрицательных температур;
  • возможностью монтажа на увеличенные проемы.

Конструкция имеет следующие недостатки:

  • увеличенную массу. Для выполнения монтажных операций необходимо использовать грузоподъемную технику;
  • повышенную теплопроводность. Железобетонная балка нуждается в надежной теплоизоляционной защите.

Индивидуальные застройщики используют также самостоятельно изготовленные изделия, залитые в деревянную или фанерную опалубку.

Технология усиления проемов несущей железобетонной перемычкой

Укладывают перемычки в газобетонных стенах с помощью грузоподъемного оборудования.

С помощью грузоподъемного оборудования укладывают перемычки в газобетонных стенах

Технология монтажа железобетонных балок аналогична методике установки перемычек из газобетона:

  1. На газобетонные блоки укладывают цементный раствор.
  2. Балку поднимают грузоподъемным устройством на уровень проема.
  3. Железобетонную перемычку опускают на проем с перекрытием блоков в 35 см.

Завершив монтаж, корректируют положение балки и проверяют ее горизонтальность.

Перемычка из уголка для газобетона

Домашние умельцы также сооружают перемычки из уголка в стене из газобетона или используют в качестве перемычки рифленую арматуру. Профессиональные строители не одобряют такую конструкцию, однако она достаточно часто применяется в частном домостроении для проемов размером не более 120 см. Для обеспечения прочности конструкции следует использовать уголок толщиной 0,6 см и размером полки 7,5 см. На металлическую основу укладываются блоки, перекрывающие проем.

Данная конструкция отличается:

  • дешевизной;
  • простотой;
  • легкостью монтажа.

Перемычка из уголка для газобетона

Недостатки перемычки на основе уголков или арматуры:

  • возможность коррозии несущей конструкции;
  • необходимость формирования пазов для расположения арматуры или уголков.

Благодаря ускоренным темпам обустройства и простоте конструкции, данный вариант также широко используется.

Как осуществляют установку арматурного прута и укладывание уголка под перемычку

Приняв решение использовать рифленую арматуру или уголок для газобетона в качестве перемычки, соблюдайте размер опорной поверхности и выполняйте монтажные мероприятия по следующему алгоритму:

  1. Тщательно очистите поверхность углового профиля или арматуры от имеющейся ржавчины.
  2. Покройте грунтовкой поверхность металлических элементов для надежной защиты от коррозии.
  3. Выполните в крайних блоках проема пазы, позволяющие расположить в них полку уголка или арматуру.
  4. Перекройте проем металлопрофилем и замажьте цементным раствором пазы, в которые уложен уголок или стержень.
  5. Обеспечьте жесткость конструкции, используя отожженную проволоку, металлическую ленту или электросварку.

После завершения монтажа несущей металлоконструкции осуществляйте укладку газобетонных блоков.

Используются различные методы установки опорных элементов:

  • с расположением двух уголков полками навстречу друг другу с внешней и внутренней части проема;
  • с размещением двух сваренных между собой уголков по центру проема полками в противоположные стороны;
  • с укладкой одного арматурного стержня по оси проема и двух прутков с крайних сторон.

Выбор оптимального способа монтажа определяется индивидуально.

Заключение

Овладев технологией монтажа перемычек, несложно самостоятельно осуществить установку балок в проемах газобетонного здания. Следует определиться с видом используемой перемычки и соблюдать необходимый размер опорной поверхности. Правильно выполненный монтаж обеспечит прочность газобетонной кладки и не допустит образования трещин.

Какие перемычки лучше для стен из газобетона?

Газобетон используется при возведении различных зданий. Для обеспечения долговечности строения и предотвращения деформаций осуществляется устройство перемычек в газобетонных стенах. Для этого на стеновые блоки в районе проема укладывается поперечная конструкция из железобетона, U-образная перемычка или опорные балки других видов, воспринимающие большой вес. Одни застройщики монтируют металлические перемычки, другие устанавливают бетонную. При этом монтаж производится различными методами. Рассмотрим разновидности перемычек и специфику их монтажа.

При возведении различных зданий используется газобетон

Устройство перемычек в газобетонных стенах – длина опирания перемычки и размер проемов

Для повышения прочностных характеристик газобетонных стен частных домов, коттеджей и дачных строений осуществляют усиление коробки. Для этого в зоне расположения проемов, предназначенных для установки дверей и окон, монтируют поперечные балки из газобетона или железобетона, а также осуществляют установку прутов из рифленой арматуры. Армирование перемычки позволяет перераспределить нагрузку, повышая ее прочность. Технология допускает также применение стальной ленты и использование уголка.

Для каждого варианта регламентированы размер проема и величина опирания:

  • усиленная арматурой несущая балка из газонаполненного бетона позволяет перекрывать проемы размером 1,74 м при величине опирания по 0,25 м с каждой стороны. Конструкция не требует дополнительной теплоизоляции;
  • железобетонная балка, сформированная путем бетонирования полости U-образных элементов, способна перекрывать проем, увеличенный до 3 м при длине опорной поверхности 0,25 м. Утеплять такую перемычку не нужно;

Осуществляют усиление коробки для повышения прочностных характеристик газобетонных стен

  • цельная балка из монолитного железобетона, уложенная на всю толщину стен, обеспечивает устойчивость кладки при размере проема до 2 м и длине опирания 0,35 м. В дополнительном утеплении несущая балка из железобетона нуждается;
  • основание для перемычки, сформированное с помощью сварки из стальных уголков и арматуры, используется при длине проема 1,2 м при условии контакта с кладкой по 0,2 м с обеих сторон. Желательно сделать паз и заглубить полку уголка или арматуру в газоблок.

Определяясь с устройством балок для усиления газобетонных проемов, следует учитывать расстояние между опорными газоблоками и обеспечивать необходимую площадь контактной поверхности.

Особенности применения перемычек и специфика их монтажа для газобетонных строений

Кладка газобетона выполняется цементно-песчаными растворами или специальным клеем. Она воспринимает значительные нагрузки как в процессе строительства здания, так и во время эксплуатации. Арматурной сетке, уложенной между рядами газобетонной кладки, не удается компенсировать все действующие нагрузки. Для равномерного распределения усилий проем дополнительно укрепляется арматурными стержнями, уложенными в пазы. Для этого штроборезом выполняют полости, высота которых соответствует размеру профиля. Арматурный пруток в пазе закрепляют цементной смесью.

Особенности применения перемычек

Поперечные балки обеспечивают:

  • повышение несущей способности газобетонных проемов;
  • формирование опорной поверхности для кладки блоков;
  • компенсацию различных нагрузочных реакций;
  • замыкание силового контура в зоне проемов.

Выбирая конструкцию и материал перемычек, чтобы усилить газобетон в зоне оконных и дверных проемов, следует учитывать конструктивные особенности балки и расстояние между опорными блоками.

Используют следующие типы балок:

  • газобетонные. Не оказывают повышенной нагрузки на стены и легко монтируются своими силами;
  • U-образные. Представляют собой сборные элементы из газобетона, установка которых не требует использования грузоподъемных средств;
  • железобетонные. Отличаются увеличенной массой и требуют применения грузоподъемной техники для выполнения монтажных работ;
  • комбинированные. Изготавливаются из углового металлопрофиля или арматуры, на поверхность которых кладутся газобетонные блоки.

Существует несколько типов перемычек

Для ответа на вопрос, какие перемычки лучше для стен из газобетона, детально рассмотрим конструктивные особенности каждого вида балок и остановимся на особенностях их установки.

Готовые перемычки из газобетона – размеры, конструкция и достоинства изделий

Среди застройщиков пользуются широкой популярностью перемычки газобетонные, изготавливаемые специализированными предприятиями согласно требованиям действующего стандарта. В поперечном сечении такая балка имеет прямоугольную форму. Балочная конструкция усилена арматурным каркасом с антикоррозионным покрытием. На поверхности перемычки нанесены стрелки, указывающие, как правильно расположить балку при установке.

При стандартной высоте балок, равной 12,4 см, изделия отличаются следующими размерами:

  • длиной, составляющей 1,3-3 м;
  • шириной, находящейся в интервале от 11,5 см до 17,5 см.

Наиболее простая и распространенная конструкция-газобетонная балка

Газобетонная балка – наиболее простая и распространенная конструкция, обладающая комплексом достоинств. Главные плюсы:

  • повышенные прочностные характеристики, обеспечиваемые усиленным арматурным каркасом. Перемычка не растрескивается под воздействием нагрузок;
  • уменьшенный вес перемычки. Благодаря использованию при изготовлении балки пористого бетона, снижается масса элемента и уменьшается нагрузка на газобетонную коробку и фундаментную основу;
  • соответствие структуры газобетонной балки характеристикам используемых блоков. Отсутствует необходимость дополнительной теплоизоляции конструкции благодаря идентичным показателям теплоэффективности.

Для выполнения монтажных операций не требуется специальная подготовка. Единственный минус перемычки из газобетона – повышенная стоимость изделия.

Техника установки армированных газобетонных перемычек

Монтаж газобетонных балок осуществляется после того, как завершено армирование газобетонных блоков в зоне оконного или дверного проема. До начала монтажных операций следует подобрать балки с размерами, соответствующими расстоянию между опорными блоками в зоне приема. Важно также использовать перемычку нужной ширины, обеспечивающей максимальную площадь контакта с поверхностью газоблоков.

После окончательного отверждения клеящего состава допускается кладка газобетонных блоков на перемычку

При выполнении мероприятий по монтажу газобетонных балок выполняйте работы по следующему алгоритму:

  1. Уложите на опорную поверхность блоков связующий состав.
  2. Поднимите перемычку к месту установки.
  3. Установите балку на проем, ориентируясь на направление стрелки.
  4. Смонтируйте, при необходимости, вторую перемычку.

После завершения монтажных операций следует обеспечить расположение верхней плоскости балок на одном уровне с помощью резинового молотка. Для удаления наплывов и локальных неровностей используйте рубанок по газобетону. Кладка газобетонных блоков на перемычку допускается после окончательного отверждения клеящего состава.

Сборные перемычки U-образного профиля под проемы оконные для газобетона

Для сооружения оконных перемычек используют также газобетонные элементы U-образного профиля, из которых формируют стационарную опалубку. По форме изделие напоминает лоток. В полость укладывают силовой каркас и затем заливают бетон. После застывания бетона конструкция приобретает повышенные прочностные свойства и обеспечивает равномерное распределение усилий на опорные стены, а также повышает жесткость газобетонного строения.

Сборные перемычки из газобетона соответствуют по габаритам толщине газобетонных стен и востребованы в области жилищного строительства благодаря следующим преимуществам:

  • небольшому весу;
  • точным размерам;
  • легкости мехобработки;
  • экологической чистоте;
  • теплоизоляционным свойствам;
  • простоте монтажа.

Лотковые элементы разных типоразмеров имеют общую длину, равную 0,5 м. Остальные габариты изделий:

Лотковые перемычки выпускаются с различной толщиной стенок, составляющей 70 и 145 мм. Из указанной номенклатуры изделий несложно выбрать лоток требуемых размеров.

Как укладывают над проемом U-образные перемычки

Оконные перемычки для газобетона, имеющие U-образный профиль, монтируют следующим образом:

К работам по демонтажу деревянной или металлической опалубки приступают через 3-4 недели. Технология допускает также сборку перемычек из лотковых элементов на горизонтальной площадке с последующей установкой забетонированных балок на газобетонные проемы.

Использование железобетонных перемычек – плюсы и минусы монолитной балки

Изготавливаемые на специализированных предприятиях железобетонные перемычки представляют собой сборную конструкцию из тяжелого бетона, усиленного арматурным каркасом. На балке также имеются строповочные проушины, предназначенные для транспортировки и установки на проем массивных изделий.

Балка из железобетона

Балка из железобетона обладает следующими плюсами:

  • повышенными прочностными характеристиками;
  • устойчивостью к воздействию отрицательных температур;
  • возможностью монтажа на увеличенные проемы.

Конструкция имеет следующие недостатки:

  • увеличенную массу. Для выполнения монтажных операций необходимо использовать грузоподъемную технику;
  • повышенную теплопроводность. Железобетонная балка нуждается в надежной теплоизоляционной защите.

Индивидуальные застройщики используют также самостоятельно изготовленные изделия, залитые в деревянную или фанерную опалубку.

Технология усиления проемов несущей железобетонной перемычкой

Укладывают перемычки в газобетонных стенах с помощью грузоподъемного оборудования.

С помощью грузоподъемного оборудования укладывают перемычки в газобетонных стенах

Технология монтажа железобетонных балок аналогична методике установки перемычек из газобетона:

  1. На газобетонные блоки укладывают цементный раствор.
  2. Балку поднимают грузоподъемным устройством на уровень проема.
  3. Железобетонную перемычку опускают на проем с перекрытием блоков в 35 см.

Завершив монтаж, корректируют положение балки и проверяют ее горизонтальность.

Перемычка из уголка для газобетона

Домашние умельцы также сооружают перемычки из уголка в стене из газобетона или используют в качестве перемычки рифленую арматуру. Профессиональные строители не одобряют такую конструкцию, однако она достаточно часто применяется в частном домостроении для проемов размером не более 120 см. Для обеспечения прочности конструкции следует использовать уголок толщиной 0,6 см и размером полки 7,5 см. На металлическую основу укладываются блоки, перекрывающие проем.

Данная конструкция отличается:

  • дешевизной;
  • простотой;
  • легкостью монтажа.

Перемычка из уголка для газобетона

Недостатки перемычки на основе уголков или арматуры:

  • возможность коррозии несущей конструкции;
  • необходимость формирования пазов для расположения арматуры или уголков.

Благодаря ускоренным темпам обустройства и простоте конструкции, данный вариант также широко используется.

Как осуществляют установку арматурного прута и укладывание уголка под перемычку

Приняв решение использовать рифленую арматуру или уголок для газобетона в качестве перемычки, соблюдайте размер опорной поверхности и выполняйте монтажные мероприятия по следующему алгоритму:

  1. Тщательно очистите поверхность углового профиля или арматуры от имеющейся ржавчины.
  2. Покройте грунтовкой поверхность металлических элементов для надежной защиты от коррозии.
  3. Выполните в крайних блоках проема пазы, позволяющие расположить в них полку уголка или арматуру.
  4. Перекройте проем металлопрофилем и замажьте цементным раствором пазы, в которые уложен уголок или стержень.
  5. Обеспечьте жесткость конструкции, используя отожженную проволоку, металлическую ленту или электросварку.

После завершения монтажа несущей металлоконструкции осуществляйте укладку газобетонных блоков.

Используются различные методы установки опорных элементов:

  • с расположением двух уголков полками навстречу друг другу с внешней и внутренней части проема;
  • с размещением двух сваренных между собой уголков по центру проема полками в противоположные стороны;
  • с укладкой одного арматурного стержня по оси проема и двух прутков с крайних сторон.

Выбор оптимального способа монтажа определяется индивидуально.

Заключение

Овладев технологией монтажа перемычек, несложно самостоятельно осуществить установку балок в проемах газобетонного здания. Следует определиться с видом используемой перемычки и соблюдать необходимый размер опорной поверхности. Правильно выполненный монтаж обеспечит прочность газобетонной кладки и не допустит образования трещин.

Источники:
http://beton-house.com/stroitelstvo/iz-gazobetona/kladka/peremychki-dlya-gazobetonnyh-blokov-42
http://domsdelat.ru/steni/peremychki-dlya-gazobetonnyh-blokov-svoimi-rukami-iz-ugolka-razmery-foto-i-video.html
http://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html
http://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html
http://pobetony.expert/stroitelstvo/peremychki-dlya-gazobetonnyx-blokov
http://pobetony.expert/stroitelstvo/peremychki-dlya-gazobetonnyx-blokov
http://stroy-gazobeton.ru/75-gde-primenyaetsya-ploskij-shifer

Может ли ржавая перемычка повредить фундамент?

Английский — странный язык со странным произношением. Злаки и сериал произносятся одинаково. Чтение и тростник иногда звучат одинаково, но если слово «прочитано» в прошедшем времени, оно звучит как «красный». Вам может быть интересно, куда я иду с этим…

Я не подрядчик или строитель. Я писатель. И когда один из моих менеджеров проекта впервые предложил в качестве темы перемычки, , я действительно был сбит с толку. Для меня чечевица — это фасоль, которую часто готовят в супе. Но я быстро обнаружил, что чечевица и перемычки — еще один пример нашего необычного языка. Сказано быстро, на слух они неотличимы, но это определенно не одно и то же!

Возможно, я не очень разбираюсь в компонентах жилья, но Acculevel специализируется на ремонте фундаментов с 1996 года. Основанная Энди Бири, мы восстановили здоровье и стабильность в десятках тысяч домов.

Большинство домовладельцев немного паникуют, когда находят трещины в фундаменте.Но не все трещины — признаки проблемы с фундаментом. Иногда виной всему ржавый компонент каркаса; мы объясним, на что обращать внимание, как это исправить и когда вам понадобится профессиональный опыт.

Что такое перемычка?

В некоторых случаях перемычка может быть декоративной и функциональной бетонной деталью, обычно в верхней части колонны. Но для целей этой статьи мы говорим о стальной перемычке. Это горизонтальный кусок стали, который перекрывает проемы в ваших стенах: гаражные ворота, камины, двери, окна… иногда даже над вентиляционными отверстиями.

Это предельно упрощенная авторская схема каркаса окна.

Всякий раз, когда вы создаете проем в стене, он увеличивает нагрузку на несущий коллектор в верхней части стены. Перемычки помещаются поперек проема, чтобы добавить некоторое усиление и уменьшить давление на коллектор. Это своего рода «мост» для любой каменной кладки (каменной или кирпичной), которая кладется через проем.

Как перемычка может вызывать проблемы?

Перемычки изготавливаются из металла, при намокании металл ржавеет.Окна спроектированы так, чтобы не допускать попадания элементов, но они не на 100% надежны. Влажность — постоянный спутник лета на Среднем Западе, и небольшого количества конденсата, скапливающегося на вашем окне, может быть достаточно, чтобы вызвать проблемы.

Когда сталь ржавеет, она значительно расширяется. Исследования показали, что когда металл, установленный внутри кладки, начинает ржаветь, он может увеличиться в семь раз по сравнению с первоначальной толщиной. Этого расширения более чем достаточно, чтобы сдвинуть другие части оконной рамы.Эти смещающиеся компоненты затем оказывают давление на окружающую стену, повреждая внешнюю поверхность вашего фундамента. Часто можно увидеть ржаво-красный цвет на оконной раме, где она крепится к перемычке; вы также можете увидеть металлические чешуйки или чешуйки в той же области.

Как исправить ржавую перемычку?

Перемычку необходимо вырезать, снять и заменить. Он также должен быть окрашен качественной краской для наружных работ, чтобы защитить его от непогоды.Другой вариант — заменить проржавевшую перемычку на версию из оцинкованного металла, которая прослужит дольше, чем обычная стальная. Если вы практический человек, это отличный проект, сделанный своими руками. С другой стороны, это работа разнорабочего, генерального подрядчика или каменщика.

Если раствор вокруг пораженного окна или двери треснул, вам следует обратиться к квалифицированному местному каменщику или каменщику. Но сначала нужно убедиться, что перемычка является причиной трещин. Наружные трещины в фундаменте могут быть признаком оседания фундамента, который необходимо отремонтировать профессиональным подрядчиком.

Итак, как узнать, является ли трещина в фундаменте серьезной или незначительной проблемой? Давайте посмотрим на несколько примеров. (Все эти фотографии были сделаны менеджером проекта Acculevel во время плановой сметной встречи.)

Если вы присмотритесь, вы можете увидеть изменение цвета и масштабирование в углу перемычки, а также некоторые микротрещины вокруг окружающие камни. Это проблема перемычки.

Трещины вокруг этого окна более широкие, ступенчатые и не возникают около перемычки.Это признак оседания, и дому потребовались винтовые опоры для стабилизации фундамента.

Это еще один пример расчета. Несмотря на то, что трещина возникла около перемычки, следов ржавчины нет. Трещина также расширилась и расширилась к углу дома, не оставаясь в непосредственной близости от окна.

Все еще не уверены, является ли проблема перемычкой или урегулированием?

Не будьте к себе слишком строги.Если вы обнаружите эту проблему на ранней стадии, диагностика может быть сложной для домовладельца. Вы можете найти дополнительные знаки:

  1. Проверьте дом. Есть ли трещины в гипсокартоне, на соответствующей внутренней стене?
  2. Если «да», проверьте двери и окна в этой области. Они открываются и закрываются плавно? Заклинившие двери или заклинившие окна — признак того, что у вас есть проблема с решением, и вам следует обратиться к профессионалу.
  3. Если вы ответили «нет» на №1, скорее всего, это проблема с перемычкой.И это может быть очевидный совет, но если вода попадает в окно или дверь, вам нужно как можно скорее ее устранить.

Дополнительные ресурсы

У нас есть бесплатный контрольный список для проверки фундамента своими руками, который я рекомендую каждому домовладельцу. Этот контрольный список, основанный на 21-точечной проверке Acculevel, поможет вам выявить любые возникающие проблемы до того, как они перерастут в проблемы, требующие дорогостоящего ремонта. Мы предлагаем проводить эту «проверку» каждую весну и осень.

У вас есть еще вопросы о вашем фонде? Вам что-то кажется странным, но вы не уверены, что это проблема? У нас есть средство проверки симптомов, с которым можно (бесплатно!) Проконсультироваться для получения дополнительной информации и понимания.

Если вам необходимо нанять подрядчика для ремонта вашего дома — любой вид работ — Я настоятельно рекомендую вам воспользоваться нашим руководством «Вопросы, которые следует задать подрядчику». Статья включает ответы Acculevel на эти вопросы, а также предупреждающие знаки и красные флажки, на которые следует обратить внимание.В каждой отрасли есть несколько плохих яблок; мы не хотим, чтобы кого-либо обманул или обманул неэтичный человек, выдающий себя за качественного подрядчика.

Нужен ли ремонт фундамента?

Если вы живете в Индиане или близлежащих штатах, обратитесь в Acculevel. Мы специализируемся на ремонте фундаментов и бесплатно предоставляем сметы всем нашим клиентам. Свяжитесь с нашим офисом, и один из наших дружелюбных офисных сотрудников назначит для вас встречу с опытным менеджером проекта. Он или она оценит ваш дом и его симптомы, а затем порекомендует вам лучший курс действий, чтобы ваш дом оставался сильным и здоровым на долгие годы.

Цель Acculevel — сделать лучший и наиболее тщательный ремонт, чтобы защитить и сохранить ваш дом. Мы относимся к дому каждого клиента как к своему собственному. Допуск наших сотрудников к вам домой демонстрирует доверие, и мы намерены отплатить за это доверие самым лучшим обслуживанием клиентов. Мы аккредитованы BBB, имеем рейтинг A + и в среднем 5 звезд по отзывам клиентов.

Уголки из тонкого кирпича для застройки углов и оконных перемычек.

Уголки из тонкого кирпича для застройки углов и оконных перемычек.| Feldhaus Klinker

 Категория Дизайн, инновации, продукты и решения

Декабрь 2019

Кирпич тонкий, а также облицовочный кирпич — это изделия из крупнозернистой керамики, изготовленные из натурального сырья и обожженные при температуре 1150 ° C. Фасад из тонкого кирпича визуально напоминает каменную стену, а по дизайну тонкий кирпич так же универсален и удобен в использовании, как облицовочный. Однако тонкие кирпичи имеют максимальную толщину только 25 мм, что дает множество преимуществ:

  • Тонкие кирпичи из-за их небольшого веса могут применяться практически везде.
  • Общая меньшая толщина стен приводит к увеличению жилого пространства, при этом значения теплоизоляции остаются прежними.
  • При ремонте не нужно ни строить фундамент, ни расширять крышу.

Углы зданий, оконные перемычки и перекрытия облицованы углами из тонкого кирпича. Благодаря последующей стыковке фасада их невозможно отличить от обычных каменных стен.

Уголки от Feldhaus Klinker вырезаются не из цельного кирпича, а непосредственно выдавливаются в форме угла.Разработка этого уникального во всем мире процесса — огромный прогресс в производстве уголков из тонкого кирпича. Больше нет кирпичных отходов. Этот процесс позволяет изготавливать почти в шесть раз больше углов по сравнению с обычным производственным процессом с использованием несущих кирпичей. Сохраняются природные ресурсы, что подчеркивает экологичность этого строительного материала.

Благодаря разным цветам, размерам и поверхностям тонкие кирпичи и углы в сочетании с внешней теплоизоляционной композитной системой являются настоящей альтернативой обычной кирпичной кладке.

Для так называемых специальных уголков тонкие кирпичи склеиваются почти незаметно или изготавливаются как одно целое.

«Наш взгляд в будущее. Декоративные скрепы как классический элемент дизайна».

Мы используем файлы cookie, чтобы обеспечить вам оптимальную работу с сайтом. Сюда входят файлы cookie, которые необходимы для работы сайта, а также файлы cookie, которые используются только для анонимных статистических целей или для использования отдельных функций.Вы можете решить, какие категории вы хотите разрешить, в настройках файлов cookie. Обратите внимание, что в зависимости от ваших настроек не все функции сайта могут быть доступны. Нажмите «Принять и продолжить», чтобы принять все файлы cookie. Вы можете найти дополнительную информацию в нашей Политике конфиденциальности.

Согласитесь и продолжите

Сохранить

Настройки файлов cookie

Больше информации Политика конфиденциальности Правовая информация

Печенье

Мы используем файлы cookie, чтобы обеспечить вам оптимальную работу с сайтом.Сюда входят файлы cookie, которые необходимы для работы сайта, а также файлы cookie, которые используются только для анонимных статистических целей или для использования отдельных функций. Вы можете решить, какие файлы cookie вы хотите разрешить, в настройках файлов cookie. Обратите внимание, что в зависимости от ваших настроек не все функции могут быть доступны. Нажмите «Принять и продолжить», чтобы принять все файлы cookie. Вы можете найти дополнительную информацию в нашей политике конфиденциальности.

Эти файлы cookie необходимы для работы сайта.Вы можете настроить свой браузер на блокировку всех файлов cookie. Однако в этом случае некоторые разделы веб-сайта могут не работать.

Дополнительная информация Скрыть дополнительную информацию

Имя Phpsession
Anbieter Владелец этого веб-сайта
Zweck Поддерживает состояние пользователя для всех запросов страниц.
Datenschutzerklärung https://www.feldhaus-klinker.com/privacy/
Cookie Name PHPSESSID
Cookie Laufzeit 9014 9014 9014 9014 9014 9014 9014 для Internet Explorer 11
Anbieter Владелец этого веб-сайта
Zweck Сохраняет настройки пользователя, отображается ли при использовании Internet Explorer 11 страница подсказок браузера или веб-сайт.
Cookie Name ie_compmode
Cookie Laufzeit Session
4
Name Cookie Box
Besucher, die in der Cookie Box от Borlabs Cookie ausgewählt wurden.
Имя файла cookie borlabs-cookie
Файл cookie Laufzeit 1 Jahr
Имя Benutzerdefiniert 9014 9014 9014 Владелец этого веб-сайта файлы cookie обеспечивают правильную загрузку частей веб-сайта при первом посещении.
Имя файла cookie wordpress-loftloader_pro_session, loftloader_pro_once_per_session_visited
Cookie Laufzeit Сессия

Контент с видеоплатформ и социальных сетей по умолчанию заблокирован. Если файлы cookie принимаются внешними носителями, доступ к этому контенту больше не требует согласия вручную.

Дополнительная информация Скрыть дополнительную информацию

ПЕРЕМЫЧКИ И УГОЛКИ | izodomnepal

Технология Изодом позволяет выполнять несколько методов изготовления углов опалубки.Элементы можно соединять так же, как ряд кирпичей или блоков, и в стене одного из примыкающих элементов следует вырезать проем, чтобы обеспечить монолитное соединение бетона в углу. Без проема бетон в двух перпендикулярных стенах не «встретился бы».

Этот метод соединения элементов последовательными рядами делает опалубку более жесткой и предотвращает ослабление изоляционного слоя.

Также возможно использование угловых элементов Изодом. В нашем ассортименте много таких элементов с углом 45 ° или 135 °, используемых для быстрого монтажа диафрагм.Такие элементы, как MCFU 35 E 45 °, бывают LH / RH и внутренним / внешним. Эти четыре элемента можно легко соединить со стеновыми элементами и использовать их для поворота стены, что сейчас часто используется архитекторами.

Круглые стены или стены, поворачивающиеся под другим углом, можно довольно несложно изготовить с помощью «шарнирных» элементов MCF 0,7, которые позволяют имитировать любой угол поворота стены. На рисунке ниже показана стена с двумя витками, с элементом, установленным в нижнем ряду.Такое усиление перед бетонированием гарантирует, что плоскости обеих частей стены будут идеально подогнаны друг к другу и после этого не возникнет проблем с установкой дверей.

Технология Изодом не требует большого армирования, потому что бетонная стена высотой 15 или 20 см сама по себе очень прочная. Однако углы и кромки являются критическими участками и нуждаются в дополнительном усилении.

В углах мы используем вертикальное армирование двумя арматурными стержнями диаметром 10 мм для усиления стыка между стенами.Это особенно важно при соединении фронтона и боковой стены в зданиях с скатной крышей. В каждом ряду пенополистирольных элементов размещаются специальные овальные хомуты из проволоки диаметром 5 или 6 мм (см. Рисунок ниже).

Перемычки:

Перемычки изготовлены из П-образных элементов ML. Однометровые элементы соединяются шпунтовым методом для получения необходимой длины перемычки.

Затем арматура, указанная проектировщиком, укладывается в опалубку, поддерживается перемычка и заливается бетон.Опалубку перемычки можно подпереть, положив под нее доску и несколько берегов. Мы также можем использовать элементы Изодом, которые будут служить опорой при заливке бетона. Это исключает использование древесины и гарантирует, что стены с обеих сторон проема находятся точно в одной плоскости.

После бетонирования получаем прочную железобетонную перемычку, монолитно соединенную с несущими стенами, на которые она опирается. Использование изоляционных элементов опалубки эффективно предотвращает образование мостиков холода.

Пример использования элементов для крепления перемычки при бетонировании. Быстро, чисто и без древесины.

Эффект после бетонирования — идеально сплошной изоляционный слой.

Трещина не обязательно должна быть первым признаком чего-то действительно ужасного Не все трещины означают немедленное обращение к инженеру

ТАК, ВЫ СИДЕТЕ там и смотрите повторы «Сайнфельда», и ваше внимание блуждает по стене рядом с телевизором, где вы замечаете, что это тень? Или это — о, нет — трещина?

Домовладельцу трудно рассматривать трещину как нечто иное, чем зловещий первый шаг к прекращению его самого дорогого вложения: они немного загадочны, появляются без предупреждения и в странных местах, и они намекают на более серьезные проблемы. под.

Для Тима Сибола, инженера-строителя в Skarda & Associates Inc., Балтимор, оценка трещин — обычное дело.

Вот некоторые из наиболее распространенных трещин, которые он видит, а также их причины и способы устранения.

* В каркасных домах, по словам Сибола, большинство трещин возникает из-за усадки по мере высыхания влажной древесины.

Это наиболее часто встречается в новом строительстве. Строительный пиломатериал должен поддерживаться на уровне 19 процентов влажности, но на самом деле «это невозможно контролировать», — сказал Сибол.

Усадка происходит по ширине балки. Это означает, что плата становится более узкой в ​​размере 10 или 12 дюймов. И это заставляет дом устоять.

Если усадка происходит на всех уровнях многоэтажного дома, в отделке гипсокартона на потолках и плинтусах появятся трещины. В большинстве случаев эти трещины можно исправить один раз, и о них можно забыть; такое растрескивание обычно не требует ремонта конструкции.

* Кирпичные стены имеют гораздо больше видов трещин, и некоторые из них могут потребовать структурного ремонта.

Первый шаг — проверить трещину на подвижность — то есть, расширяется ли она? Две его стороны скользят по отношению друг к другу?

Отметьте стену и зарегистрируйте измерения между отметками в течение определенного периода времени — до нескольких месяцев для постепенного движения — чтобы вы знали, какое движение происходит. Некоторые старые трещины больше не сдвинутся и могут потребовать только косметического ремонта.

Однако, если вы не уверены в серьезности трещины или ее влиянии на структурную целостность вашего дома, проконсультируйтесь с инженером.

* Диагональные трещины — внутренние или внешние — за углом кирпичного дома обычно являются признаком осадки.

Движущаяся трещина может потребовать ремонта фундамента.

Вам необходимо проконсультироваться со специалистом, чтобы узнать, есть ли необходимость в ремонте конструкции.

* Трещина в углу перемычки в каменной конструкции — внутренней или внешней — может указывать на повреждение, нанесенное водой, — сказал Сибол.

В новой каменной кладке перемычки — горизонтальные опоры над проемами в стенах, такими как двери и окна, — обычно стальные.

В старых домах перемычки часто бывают деревянными. Если вода попадет в стену, она вызовет ржавчину на стали или загнивает дерево.

Если перемычка не была сильно повреждена, ремонт может заключаться просто в устранении трещин и изменении ориентации кирпича, чтобы не пропускать воду.

Если перемычка была повреждена, ее нужно будет заменить — помните, что во время ремонта необходимо поддерживать кирпич над проемом.

* Горизонтальное растрескивание — опять же, внешнее или внутреннее — обычно означает боковое смещение стены, то есть ее прогиб внутрь или наружу.

Это может произойти из-за чрезмерной вибрации, ветра или других сил, давящих на стену. Причиной может быть даже тяжелое оборудование, работающее по соседству.

Этот тип трещины может быть трудным для анализа, и вам, вероятно, придется вызвать инженера. Решения могут включать в себя распорки или звездообразные стяжки (болты).

* Прямые вертикальные трещины чаще встречаются в стенах блоков.

Стены из блоков должны иметь «контрольные швы» — заделанные швы, которые допускают расширение и сжатие при изменении температуры — каждые 30-40 погонных футов стены.

Этот тип растрескивания чаще всего встречается при резких колебаниях температуры или в недавно построенных стенах.

* Старые каменные стены, построенные до введения современных строительных норм и правил, могут быть особенно подвержены растрескиванию.

Они не могут быть усилены должным образом, или у них может не быть стали над окнами и дверями.

(Армирование кладки, называемое Durowall, требуется между всеми остальными слоями. Оно выглядит как стальная лестница и укладывается в раствор между блоками или кирпичами, чтобы связать стену через стык).

Старый раствор может быть смесью песка и извести, которая с годами разрушается.

Поэтому необходимо соблюдать особые меры предосторожности при работе тяжелого оборудования у стен и фундаментов старых домов. То, что не навредит недавно построенному дому, может оказаться губительным для 150-летней стены.

Можно ли избежать трещин? Иногда бывает.

Вы можете работать с сухой древесиной или требовать от подрядчика работы с сухой древесиной, когда это возможно.

Вы можете убедиться, что соблюдаются стандартные методы строительства.

Если рядом с внешними стенами вашего дома работает тяжелое оборудование, вы можете проконсультироваться с инженером, чтобы убедиться, что ваши стены выдерживают вибрацию и боковое давление от веса оборудования.

Однако, если вы заметили трещину, обычно можно безопасно вернуться к Джерри и Ко.

Большинство этих проблем можно решить, и добиться спокойствия, возможно, не так уж и дорого.

Рэнди Джонсон — подрядчик по ремонту дома в Балтиморе. Кароль Мензи — автор очерков для The Sun.

Если у вас есть вопросы, советы или впечатления о работе над домами, напишите нам по электронной почте на homeworlark.net или напишите нам через HOME WORK, The Sun, 501 N. Calvert St., Baltimore 21278.

Вопросы, представляющие общий интерес, будут даны ответы в колонке; комментарии, советы и впечатления будут публиковаться в отдельных столбцах.

Дата публикации: 07.06.97

Типы перемычек | Их использование в жилищном строительстве

Jaydutt Tailor получил степень магистра в области гражданского строительства в 2012 году в Лондонском университете.Он возглавляет и возглавляет команду GharPedia. Он является старшим менеджером (гражданские и структурные) в SDCPL. Он является старшим редактором и основным членом редакционной группы GharPedia. Он опытен и увлечен управлением группой творческих людей, технологиями, а также новым дизайном и разработками в GharPedia. Он также занимается структурным проектированием некоторых крупных проектов SDCPL. У него есть дополнительная склонность к фотографии, чтению и путешествиям. С ним легко связаться — LinkedIn, Twitter, Quora.

Двери и окна являются не только важными компонентами строительной конструкции, но также представляют собой уязвимые места во внешней оболочке.Создание проема в здание требует тщательного проектирования, так как при этом необходимо обеспечить структурную и термическую стабильность. Вот здесь и вступает в игру перемычка.

Перемычки — изгибаемые элементы (балки) и части конструктивной системы. Они представляют собой горизонтальные элементы (элементы), необходимые для поддержки стены над проемами в стене, такими как дверь, окно или жалюзи.

Типы перемычек в зависимости от материалов конструкции:

(a) деревянных перемычек

(b) каменных перемычек

(c) кирпичных перемычек

(d) кирпичных армированных перемычек

(e) Бетонные перемычки

01. Простые бетонные перемычки

02. Железобетонные перемычки

01 (a) Сборные перемычки

02 (b) Литые перемычки

(f) Стальные перемычки

Стандартные стальные
    900 Перемычки
  • Стальные перемычки с широким внутренним листом
  • Стальные перемычки с широкими наружными створками
  • Стальные перемычки с короткими наружными створками

(g) Специальные перемычки — Catnic

(h) Полостные перемычки

Это самый старый тип перемычек, который используется даже сегодня.Деревянные перемычки обычно используются в холмистых районах, где древесина доступна в изобилии дешево. На равнинах деревянные перемычки используются редко из-за их высокой стоимости, подверженности возгоранию и подверженности гниению из-за гнили или термитов.

Также прочтите: Освободите свой домашний термит с помощью этих советов по предотвращению термитов!

Деревянные перемычки могут состоять либо из цельного бруса (для небольших пролетов), либо из сборных секций из двух или более частей, удерживаемых вместе болтами с подходящими интервалами.См. Рисунок выше. Эти сборные перемычки обычно используются для больших пролетов. Деревянные перемычки устанавливаются с соответствующими опорами на концах так, чтобы перекрывать проемы. Позже над ним возводят кладку. Деревянные перемычки сравнительно непрочны; поэтому над ними предусмотрены разгрузочные или разгрузочные арки из кирпича или камня. Пространство между перемычкой и аркой заполняется кирпичной или каменной кладкой.

Следует уделить должное внимание следующим пунктам, касающимся деревянных перемычек:

  • Деревянные перемычки должны быть сделаны из прочной и твердой древесины, такой как тик, палисандр или соленая древесина.В противном случае они могут разрушиться в результате пожара и разложиться или погнуться под большой нагрузкой.
  • Расстояние между концами перемычки должно быть достаточным (обычно от 15 до 20 см). Эта горизонтальная конструкция должна опираться на раствор, чтобы обеспечить прочную и равномерную поддержку конструкции.
  • Глубина должна составлять 1/12 пролета или 15 см, в зависимости от того, что больше. Его ширина остается равной толщине стены.

Рекомендуются только в тех местах, где камень доступен в изобилии, а конструкция построена из каменной кладки.Каменные перемычки можно использовать и в зданиях, облицованных камнем. Каменные перемычки изготавливаются из безупречных каменных плит достаточной длины, как в виде одного куска, так и в виде комбинации нескольких кусков. Толщина каменной перемычки должна составлять 80 см или 4 см на каждые 30 см пролета, в зависимости от того, что больше.

Использование каменных перемычек, как правило, не рекомендуется по следующим причинам:

  • Камень с низкой прочностью на растяжение не выдерживает поперечных напряжений.Следовательно, каменные перемычки никогда не следует использовать для проемов, превышающих 1 метр, если только они не снабжены разгрузочными арками выше, иначе они потребуют чрезмерно глубокой перемычки.
  • Трудно получить плиты из камня достаточной длины и глубины, без дефектов или изъянов. Кроме того, каменные перемычки оказываются дорогостоящими, поскольку из-за своего веса они требуют больших затрат на разработку карьеров, транспортировку на место работы, обработку и специальную обработку на месте.

Используются для перекрытия небольших отверстий (менее одного метра) с небольшой нагрузкой.Как правило, они состоят из кирпичей, которые обычно кладут вертикально, а иногда и по краю.

Кирпичная перемычка сооружается над временной деревянной опорой (т.е. действует как центрирующая), известной как поворотный элемент. Кирпичи с лягушками больше подходят для строительства перемычек, поскольку они образуют жонглирующие элементы, когда их соединяют, и, следовательно, обладают большим сопротивлением сдвигу в торцевых соединениях (большей прочностью). Конструкция, образованная из лягушачьих кирпичей, называется «кирпичной перемычкой с выступами».

Следует уделить должное внимание следующим моментам:

  • Кирпичи должны быть твердыми, хорошо обожженными, без дефектов, таких как комки, трещины и трещины, с острыми и квадратными краями.
  • Глубина кирпичных перемычек, которая меняется в зависимости от размера проема и внешнего вида кирпичной кладки, должна быть кратна ряду кирпича. Обычно это 10 см, 20 см и т. Д.
  • Для склеивания кирпичей-лягушек следует использовать цементный раствор в пропорции 1: 3.
  • Дверные и оконные рамы следует крепить с отступом 2,5 см от внешней стороны стены.

(d) Перемычки из армированного кирпича

Когда необходимо использовать кирпичные перемычки на больших пролетах, их армируют стальными стержнями.Эти перемычки строятся по тем же принципам, что и перемычки RCC, с той лишь разницей, что вместо бетона используется кирпич хорошего качества. Кирпичи располагаются параллельными рядами (по краям или ровно), чтобы оставалось пространство шириной от 2 до 4 см в продольном направлении для вставки арматуры, то есть стальных стержней или стержней. Эти пространства с армированием затем заполняются или заделываются богатым цементным раствором или цементным бетоном. Но их не рекомендуется использовать в местах с высокой интенсивностью дождя или влажности.Это связано с тем, что стержни со временем могут подвергнуться коррозии, ослабляя таким образом перемычку.

Также читайте: Причины коррозии арматурной стали в бетоне

В настоящее время наиболее часто используемыми типами перемычек являются бетонные перемычки, сделанные из цементобетона. Они бывают двух типов.

01. Простая бетонная перемычка

02. Железобетонная перемычка

01. Простая бетонная перемычка

  • Они подготовлены с использованием простых бетонных балок.В них отсутствуют стальные стержни; следовательно, они не подходят для тяжелых нагрузок.
  • Они изготавливаются только для пролета до одного метра.
  • Бетон прочен на сжатие, но слаб при растяжении. Следовательно, эти перемычки не используются в течение длительного времени.
Также читайте: Как делается бетон?

02. Железобетонные перемычки

В наше время широко используются железобетонные перемычки. RCC заменил все другие строительные материалы по следующим причинам или преимуществам —

  • RCC перемычки огнестойкие, прочные, прочные, экономичные и простые в строительстве.
  • Разгрузочные арки устраняются, если используются перемычки RCC.
  • Эти перемычки могут использоваться для различных пролетов, а также условий нагрузки.
  • Скорость возведения увеличивается при использовании сборных железобетонных перемычек.

Перемычки RCC строятся, как правило, из бетонной смеси с пропорциями 1: 2: 4 (1 цемент: 2 песок: 4 щебня, по объему), армированных стержнями из мягкой стали.

Обычный бетон не подходит для перемычек, так как он сравнительно слабый при растяжении.Следовательно, перемычки обычно укрепляются с помощью стержней из мягкой стали или какой-либо другой формы армирования. Величина усиления зависит от факторов, а именно от ширины проема, пролета перемычки и общей нагрузки, которую должна нести перемычка.

В настоящее время большинство перемычек снабжено защитными шторками или «чхаджа». Когда вы это сделаете, вам нужно будет соблюдать много мер предосторожности. Прочтите здесь, чтобы понять, какие меры предосторожности вам следует соблюдать.

Также читайте: Что такое железобетонная каркасная конструкция?

Перемычки RCC могут быть предварительно отлиты или отлиты на месте:

01 (a) Сборные перемычки RCC

Сборные перемычки RCC предпочтительны для малых пролетов до 2 метров или около того.Их отливают в деревянных формах и заблаговременно затвердевают. Сборные перемычки оказываются экономичными, поскольку одну и ту же форму можно использовать для изготовления нескольких перемычек. Кроме того, использование предварительно отлитых перемычек RCC обеспечивает быстрое строительство, так как не требуется дополнительное время для отверждения или снятия опор. Однако при укладке сборной перемычки следует проявлять особую осторожность, чтобы отмеченная поверхность находилась на верхней или верхней стороне.

Все сборные перемычки помечаются сверху смолой или краской после заливки бетона в форму, чтобы отличить ее от нижней части.Это важно, потому что если стороны поменять местами или перевернуть арматуру, произойдет разрушение конструкции, что подвергнет ее опасности.

Также читайте: Что такое сборный бетон?

По словам М. М. Гоял, для большинства обычных дверных и оконных проемов обычно изготавливают перемычки из сборного железобетона. Преимущество состоит в том, что сразу после установки перемычки над проемом кирпичная кладка может быть поднята над ней, тогда как монолитная перемычка должна дайте ему затвердеть, прежде чем над ним можно будет возвести кирпичную кладку.Сборные перемычки должны быть четко обозначены буквой «Т», чтобы обозначать верхнюю часть перемычки, чтобы они правильно прилегали к стальной арматуре внизу перемычки.

02 (b) Монолитные бетонные перемычки

Для больших пролетов перемычки следует заливать на месте. Для монолитных перемычек ПКК установка центровки, укладка арматуры и бетонирование производятся в обычном режиме. Концы стержней зацепляются для увеличения сцепления или сцепления между ними и бетоном.Для перемычек требования к глубине и армированию можно сравнить, как показано ниже:

Также прочтите: Разница между сборным и монолитным бетоном
  • Для обычных нагрузок принимайте глубину 15 см для пролетов до 1,2 м. Добавьте еще 2,5 см на каждые дополнительные 40 см пролета.

(ii) Армирование перемычек

Количество основных стержней зависит от нагрузки, которая должна переноситься на стену выше, и от пролета проема. Как правило, при толщине стены 10 см (полукирпич) берут 2 планки, а на каждые дополнительные 10 см толщины следует добавлять одну основную планку.Диаметр стержня изменяется в зависимости от пролета и принимается следующим образом, как правило (альтернативные центральные стержни изогнуты вверх)

  • 6 мм Φ для пролетов до 1 метра.
  • Φ 8 мм для пролетов от 1 до 1,5 метров.
  • Φ 10 мм для пролетов от 1,5 до 2 метров.
  • Φ 12 мм для пролетов от 2,0 до 3,0 метров.

Согласно «IS 9893 (1981)» арматура для перемычек должна состоять из низкоуглеродистой стали и стальных стержней средней прочности, соответствующих IS: 432 (Часть I) 1966, или жестко вытянутой стальной проволоки, соответствующей IS: 432 (Часть II. ) -1966 или горячекатаные деформированные прутки, соответствующие IS: 1139-1966, или высокопрочные деформированные прутки, соответствующие IS: 1786-1979.На арматуре не должно быть рыхлой прокатной окалины, рыхлой ржавчины, слоев красок, масла, грязи и любого другого покрытия, которое может уменьшить сцепление между бетоном и сталью. Легкая пленка ржавчины не должна рассматриваться как вредная, но сталь не должна быть заметно изъедена ржавчиной.

Также читайте: Плюсы и минусы стальных арматурных стержней

В случае стенок полости может быть предусмотрена загрузочная перемычка RCC (L-образная перемычка) над отверстиями, детали которой показаны выше на рис.Они лучше по внешнему виду, а также экономичны. Но мы всегда должны следить за тем, чтобы его носок был достаточно прочным, чтобы выдерживать указанные выше нагрузки. Также необходимо предусмотреть гибкий гидроизоляционный слой (D.P.C).

Эти перемычки, состоящие из прокатных стальных балок, залитых в бетон, используются над большими проемами, особенно когда они должны выдерживать большую нагрузку на сплошные стены в таких местах, как витрины магазинов и эркеры. Иногда их называют брессамерами. Иногда перемычки, состоящие из стальных уголков или секций каналов в бетоне, используются для небольших пролетов и легких нагрузок, особенно когда наверху нет места для размещения арки или для создания разгрузочной арки.Поскольку они очень дороги, они применяются только в особых случаях.

Они обычно состоят из сборных секций из трех прокатных стальных балок или секций швеллеров, которые удерживаются вместе на определенном расстоянии с помощью разделителей труб или поперечных болтов. Стальные сборные секции закладываются в бетон, чтобы защитить их от воздействия коррозии и огня. Перед бетонированием на дно стальной секции кладут полосу металлической обрешетки или проволочной сетки для увеличения сцепления или сцепления между ними и бетоном.Вся эта система лечится как перемычка ПКР.

Также читайте: Что такое Lintel? | Определение, виды и цель!

01. Стальная перемычка для стандартных полостей

Наиболее часто используется в строительстве. Средний диапазон размеров блока или кирпича составляет около 98 мм. Они являются лидерами в строительном мире по своей несущей способности. Они специально разработаны для тяжелых нагрузок на кладку. Они известны своей силой и стабильностью.Вопреки распространенному мнению, они просты в установке и имеют красивую оцинкованную поверхность. Еще одна хорошая особенность — устойчивость к тепловым изменениям. Тепловая эффективность — важный фактор, который следует учитывать для участков, подверженных резким перепадам температуры.

02. Стальные перемычки с широким внутренним листом

Эти типы камней имеют особую дополнительную особенность, заключающуюся в наличии внутреннего листа, который может удерживать дополнительные блоки, требующие поддержки.Эти типы перемычек известны тем, что поддерживают блочную кладку длиной до 160 мм. Они довольно популярны в области каменной кладки. Они доступны разной длины с разным шагом в разных диапазонах размеров.

Также прочтите: Разница между перемычкой и балкой в ​​конструкционной системе!

03. Стальные перемычки с широкой наружной створкой

Этот тип перемычки поставляется с внешней створкой. Их преимущество в том, что они поддерживают камень на внешнем листе.Камень шире кирпичной кладки. Комбинированные перемычки могут поддерживать дополнительную ширину, которая достигается за счет использования камня. Он очень легко устанавливается и может быть отсоединен, когда он не требуется. Этот внешний лист специально разработан для использования внешнего камня.

04. Короткие стальные перемычки с наружной створкой

Они имеют внешнюю створку с диапазоном около 75 мм и специально разработаны для поддержки каменной, а не кирпичной кладки, в отличие от других аналогов. Реконструированная каменная кладка на строительных площадках обычно поддерживается перемычками этого типа.Максимальная общая длина начинается с диапазона размеров 600 мм, а в некоторых случаях и выше, обеспечивая столь необходимую дополнительную длину. Оцинкованная поверхность дополнительно увеличивает прочность конечного продукта. Эти типы перемычек, как известно, выдерживают нагрузки на бетонный пол и точечные нагрузки, что делает их чрезвычайно ценными в области каменной кладки.

(g) Специальные перемычки — Catnic

Для большинства применений не потребуется ничего, кроме бетонной перемычки или стандартной стали.Однако существуют различные типы отверстий, для которых может потребоваться специальная перемычка. Они доступны на рынке как перемычки для кошек, названные в честь компании-производителя.

Эти типы перемычек включают в себя антикоррозийное покрытие и теплоизоляцию, так что меньше тепла теряется из-за этих неизбежных разрывов в конструкции стены. Перемычки Catnic могут использоваться для самых разных целей, в том числе под карнизом, стеной с полостью, уголком, деревянным каркасом, а также перемычками для тяжелых или экстремальных нагрузок.

Перемычки для полостей предназначены, как следует из названия, для установки в полость внешней стены и могут использоваться для перекрытия как дверных, так и оконных проемов.Форма клина помогает выносить воду из полости наружу, а не проникать внутрь.

Среди всех перемычек в наши дни для перекрытия проемов наиболее широко используются железобетонные перемычки. Это связано с тем, что другие материалы устарели из-за множества недостатков. Например, деревянные склонны к гниению, каменные дороги и могут иметь дефекты, а стальные профили расточительны и расшатываются под воздействием солнечных лучей, а также не защищены от коррозии.

Помните, что перемычки необходимы в мире строительства. Если вы не сделаете перемычку, вы увидите в стенах восходящие диагональные трещины, которые впоследствии будет сложно отремонтировать.

Необходимо прочитать:

Почему современные здания склонны к трещинам по сравнению со старыми зданиями?

Изображение предоставлено: Изображение 1, Изображение 3, Изображение 4, Изображение 6, Изображение 7, Изображение 8, Изображение 11, Изображение 12, Изображение 13

( Мы получаем комиссию за продукты, приобретенные по некоторым ссылкам в этой статье )

Заявление об ограничении ответственности
Продукты, показанные / рекомендованные выше в статье, предназначены только для ознакомления / понимания.Из-за Covid-19 все сторонние партнерские программы были остановлены, поэтому продукт может быть недоступен для покупки. Мы в Gharpedia не продаем эти предметы напрямую. Следовательно, Гарпедия не несет ответственности за доставку этих предметов. В этот период мы просим вас сотрудничать с нами до дальнейшего уведомления.

Jaydutt Tailor получил степень магистра в области проектирования строительных конструкций в 2012 году в Лондонском университете. Он возглавляет и возглавляет команду GharPedia. Он является старшим менеджером (гражданские и структурные) в SDCPL.Он является старшим редактором и основным членом редакционной группы GharPedia. Он опытен и увлечен управлением группой творческих людей, технологиями, а также новым дизайном и разработками в GharPedia. Он также занимается структурным проектированием некоторых крупных проектов SDCPL. У него есть дополнительная склонность к фотографии, чтению и путешествиям. С ним легко связаться — LinkedIn, Twitter, Quora.

Продемонстрируйте свои лучшие разработки

Навигация по сообщению

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Угловая перемычка окна на Николсон-роуд, Амбала, Raja Exports (Индия)

Угловая перемычка окна на Николсон-роуд, Ambala, Raja Exports (Индия) | ID: 4023309973

Описание продукта

Мы приготовили для наших уважаемых продавцов широкий ассортимент Перемычек Углового окна .Предлагаемые оконные перемычки прочны в конструкции, поскольку они обеспечены от самых надежных продавцов отрасли. Эти поставщики используют сырье высокого качества для производства предлагаемых оконных перемычек, благодаря чему у массива есть более длительный срок службы и сопротивление износу. Далее на нашем предприятии мы заставляем эти оконные перемычки пройти испытание, чтобы убедиться в их безупречности.


Заинтересованы в данной услуге? Получите актуальную цену от продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1980

Юридический статус Фирмы Физическое лицо — Собственник

Характер BusinessExporter

Количество сотрудников До 10 человек

Годовой оборот1-2 крор

Участник IndiaMART с августа 2008 г.

GST06BQZPS4076A1ZE

С момента своего основания почти 3 десятилетия назад мы успешно зарекомендовали себя как известная и пользующаяся доверием организация, экспортирующая и продающая качественные научные инструменты, такие как микроскопы и различное лабораторное оборудование. Спрос на лабораторные и научные материалы связан с такими отраслями, как фармацевтика и биотехнология.У нас есть сильная клиентская база из этих отраслей, которые требуют от нас это оборудование оптом для поставки другим подразделениям.

Мы заботимся о том, чтобы экспортировать и поставлять нашим клиентам лучшее и научно проверенное оборудование, поскольку мы не хотим рисковать их инвестициями и доверием к нам. С помощью нашей технической команды, их профессионализм и опыт помогли нам строго контролировать качество и точность продуктов, которыми мы торгуем. Научное оборудование, как ожидается, будет тщательно точным по размерам и структуре, если оно не тогда нельзя успешно проводить эксперименты.Мы заботимся о том, чтобы помогать в проведении успешных научных экспериментов и операций.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Растрескивание с помощью лифта перемычки в жилом доме на одну семью

На фотографии выше видна ярко выраженная трещина от ступенек, исходящая из верхнего угла окна в кирпичной стене фронтона жилого дома на одну семью.Под выраженным я имею в виду очевидное, легко заметное.

В рассматриваемом случае более пристальное рассмотрение трещин показало, что края трещин изношены, а поверхности трещин обесцвечены (Рисунок xx). Изношенные края и изменение цвета на растрескивании указывают на то, что растрескивание присутствует в течение некоторого времени.

Рисунок LL-1 На трещинах видны изношенные края и обесцвеченные поверхности трещин.

При внимательном рассмотрении обнаруженных трещин в стальных перемычках, коррозия которых настолько сильна, что толщина стали увеличилась (рисунки xx и xx).Расширение стальной перемычки подняло кирпич, лежащий на верхней части стальной перемычки, отсюда и термин «подъемник перемычки».

Рисунок LL-2 Конец стальной перемычки расширяется.

Лифт с перемычкой — не редкость в жилых домах со стенами из глиняного кирпича. Когда неокрашенные, недостаточно окрашенные или неправильно обслуживаемые стальные перемычки постоянно подвергаются чрезмерному воздействию влаги, они подвергаются коррозии. Хотя кладка (кирпич и раствор) обеспечивает некоторую защиту стали от дождя и стока со стен, кладка не является водонепроницаемой.Многократное воздействие влаги вызывает прогрессирование коррозии до тех пор, пока сталь не сгорит или перемычка не будет снята со стены. На момент съемки этой фотографии объекту обитания на наших фотографиях было от 50 до 60 лет.

Одна из последних стадий коррозии стали — расширение стального материала. Это похоже на расширение льда при морозном пучке зимой. Его невозможно остановить, и он поднимет все, что выше его.

В рассматриваемом случае кирпич над перемычкой был оторван от стены.Восстановление трещины не является адекватным ремонтом. Ремонт обычно требует временной опоры кирпича, снятия и замены перемычки на перемычку из горячеоцинкованной или нержавеющей стали, опускания кирпича на перемычку, замену сломанных блоков кирпича, а также разводку и повторную укладку раствора.

Одно явление, которое часто сопровождает расширение из-за подъема перемычки, — это выпучивание кирпичной стены наружу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
