Портал из кирпича в бане: Как сделать портал для банной печи: устройство, отделка и оформление в бане (с фото)

кладка, размеры портала и порядовка. Какой кирпич лучше использовать?

Для многих печь является основным элементом в бане, и это не удивительно, ведь именно от нее зависит возможность создания оптимального микроклимата в помещении. Однако при неправильном использовании печь небезопасна, поэтому может привести к возгоранию. Для того чтобы не допустить этого, нужно заранее создать особые защитные экраны или портал. Изготовлению изоляции необходимо уделить пристальное внимание, так как от этого зависит безопасность нахождения внутри помещения.

Особенности портала

В процессе своей работы печь может прогреваться до достаточно высоких температур, вырабатывая также инфракрасные лучи.

В результате возникает жар, который способен охватить всю баню, обогревая ее. Учитывая тот факт, что в большинстве случаев для создания бани используется древесина, это может стать причиной пожара.

Наличие защитного экрана даст возможность избавиться от подобной проблемы. Такие экраны бывают фронтальными и боковыми. Монтаж топки, у которой канал связан с другим помещением, с каждым днем пользуется все большим спросом.

Например, если канал топки связан с комнатой отдыха, то монтаж прозрачной двери станет идеальным решением. Благодаря этому портал может выполнять 2 задачи сразу:

• обеспечивать надежную защиту древесины от воздействия высокой температуры;
• декорировать помещение.

Главное достоинство портала в том, что он максимально надежно перекрывает участки печи и обеспечивает, таким образом, защиту деревянных конструкций в самой бане. Данную конструкцию можно сделать своими руками или же купить уже готовые варианты.

Среди основных преимуществ использования портала для печи можно выделить следующие:

• улучшение внешнего вида;
• получение более качественных показателей теплообмена;
• поглощение тепла при помощи декоративных стенок, что обеспечивает максимальную защиту от получения ожогов.

Каких-либо недостатков у таких конструкций нет. Единственное, на что нужно обратить внимание, – используемые в процессе создания материалы должны быть высокого качества, иначе ни о какой эффективности не может быть и речи.

Инструменты и материалы

Подбирать инструменты и материалы необходимо исходя из того, какой именно портал планируется сделать.

В процессе выбора наиболее оптимального материала нужно убедиться в том, что его структура подходит для создания портала.

Одним из самых популярных способов укладки является кирпич и металл. Металлические варианты могут применяться как отдельно, так и как часть конструкции.

Например, подобные элементы пользуются большим спросом при создании креплений для легких материалов. Среди основных достоинств такой отделки можно отметить:

• способность справляться с высокими температурами;
• стойкость к воздействию огня;
• быстрое очищение от моющих средств;
• красивые кованые вставки, которые будут отлично комбинироваться с камнем или кирпичом.

Прекрасным решением для банной комнаты также станет портал, выполненный из кирпича. В большинстве случаев его выбирают люди, которые отдают предпочтение классическому стилю. Основное преимущество подобного портала состоит в его стойкости к воздействию высоких температур, а также в возможности без проблем справляться с повышенным уровнем влажности.

Ещё одним достаточно востребованным материалом для создания порталов является мрамор. Его главное преимущество состоит в том, что он не боится резких перепадов температуры, что гарантирует его долговечность.

При выборе материалов необходимо быть предельно внимательным, чтобы они не были горючими. Другими словами, для создания печного портала нужно выбирать материалы, которые не способны возгораться при воздействии экстремально высоких температур. Это может быть кирпич, металл, камень, стекло.

Кроме кирпича и металла, огромным спросом пользуются порталы, которые выполнены из натурального камня. Это обеспечивает высокий уровень безопасности, а также делает баню достаточно изысканной.

Однако не стоит забывать о том, что подобные изделия отличаются довольно большой массой, поэтому перед установкой необходимо убедиться в том, что фундамент справится с нагрузкой.

Довольно часто при отделке древесных порталов используются деревянные элементы, включая паркетную доску и водостойкую фанеру.

Они отличаются своим привлекательным видом и позволяют создать классический интерьер. Однако дерево имеет свойство со временем темнеть, поэтому необходимо выбирать изделия из плотных пород, которые хорошо высушены. В некоторых случаях можно устанавливать специальные вставки из более прочных материалов, которые сыграют роль теплоотражателей.

Расчеты

Для того чтобы портал для банной печи был максимально эффективным, необходимо правильно произвести расчеты и размеры. Перед началом отделки нужно разметить расположение портала, а также продумать его будущую форму и места, где будут крепиться определенные элементы. Итак, порядок вычислений выглядит следующим образом:

• определить наиболее оптимальную площадь укладки и проведения разметки;
• к полученному значению нужно добавить ещё 2 ряда кирпичей, которые будут играть роль основания;
• поделить общую площадь на площадь стороны одного кирпича;
• добавить 10% к полученному результату.

Как сложить?

Если топливный канал камина уходит в другую комнату, то необходимо будет заранее проделать специальный проем в стене. Идеальным решением считается создание подобного проема еще на этапе возведения бани, однако при необходимости можно его сделать уже после сооружения. Процесс создания портала для бани своими руками состоит из таких этапов:

• сооружение проемов в стене комнаты, куда будет выводиться топливный канал;
• заполнение проема при помощи огнеупорных кирпичей, размеры которых должны соответствовать габаритам топливного канала;
• отделка декоративными материалами, благодаря чему можно будет создать оптимальный для бани дизайн.

В процессе создания портала своими руками одной из наиболее сложных задач является подбор размера. Всё здесь зависит от мощности и размеров самой печи. Пожелания владельцев также играют роль, так как высота портала может быть больше ширины.

Складывать кирпичи необходимо таким образом, чтобы они стояли на расстоянии от топочной камеры.

Специалисты советуют оставлять зазор не менее 3 см. Кроме того, его необходимо будет обработать при помощи стойких к высоким температурам материалов, например, базальтовой ваты. Ни в коем случае нельзя использовать стекловату, которая не способна справляться с воздействием высоких температур.

Пристальное внимание при этом необходимо уделить качеству выбранной базальтовой ваты, которая должна быть изготовлена без добавки других компонентов, так как в процессе нагревания они могут выбрасывать в воздух вредные вещества. Это не только вредно для пользователей бани, но и способно навредить самой древесине.

Именно поэтому для изоляции применяются специальные растворы, которые отличаются своей способностью противостоять экстремально высоким температурам. Среди основных рекомендаций, касающихся создания портала для печи своими руками, можно выделить следующие.

• Идеальным раствором считается песчано-глиняный. Пропорция при этом должна составлять 1: 2, а глина должна быть не очень жирная.
• Лучшим решением будет использование воды, в которой минимальная концентрация солей. Именно поэтому большинство специалистов рекомендует дождевую воду.
• Если необходимо получить смесь, которая будет отличаться однородностью, то лучше всего добавить в нее мелкий песок.

В качестве дополнительного элемента можно также создать специальный экран из нержавеющих материалов, толщина которого будет не менее 4 мм.

Благодаря этому удастся в значительной степени снизить температуру и степень воздействия инфракрасных лучей на всё помещение.

Как ни странно, но именно инфракрасное излучение считается основной причиной возгорания в банях, а защитный экран позволит снизить такую вероятность к нулю. Наиболее оптимальным на сегодняшний день считается создание экрана с зеркальной поверхностью, которая способна отражать не только тепловые лучи, но и направлять тепло в необходимое место. Следует отметить, что если печь находится на расстоянии более 1 м от ближайших легко возгораемых элементов, то в установке экрана нет никакой необходимости. Инфракрасные потоки в такой атмосфере просто рассеются, и никакого эффекта от них не будет.

Экран лучше всего не располагать очень близко к стене, так как металл имеет свойство собирать тепло. Достаточно интересным и уникальным решением в парилке будет использование термостойкой облицовки, которая также играет роль защитного экрана. Это не только позволит сэкономить средства и получить достаточно безопасный элемент, но и преобразует внешний вид помещения.

Таким образом, портал считается оптимальным решением для обеспечения защиты от возгорания печи. Кирпичная кладка из фигурного или универсального красного камня должна выполняться аккуратно с применением только качественных материалов. Вначале нужно все пошагово расписать, а потом использовать порядовку и обложить согласно расчетам.

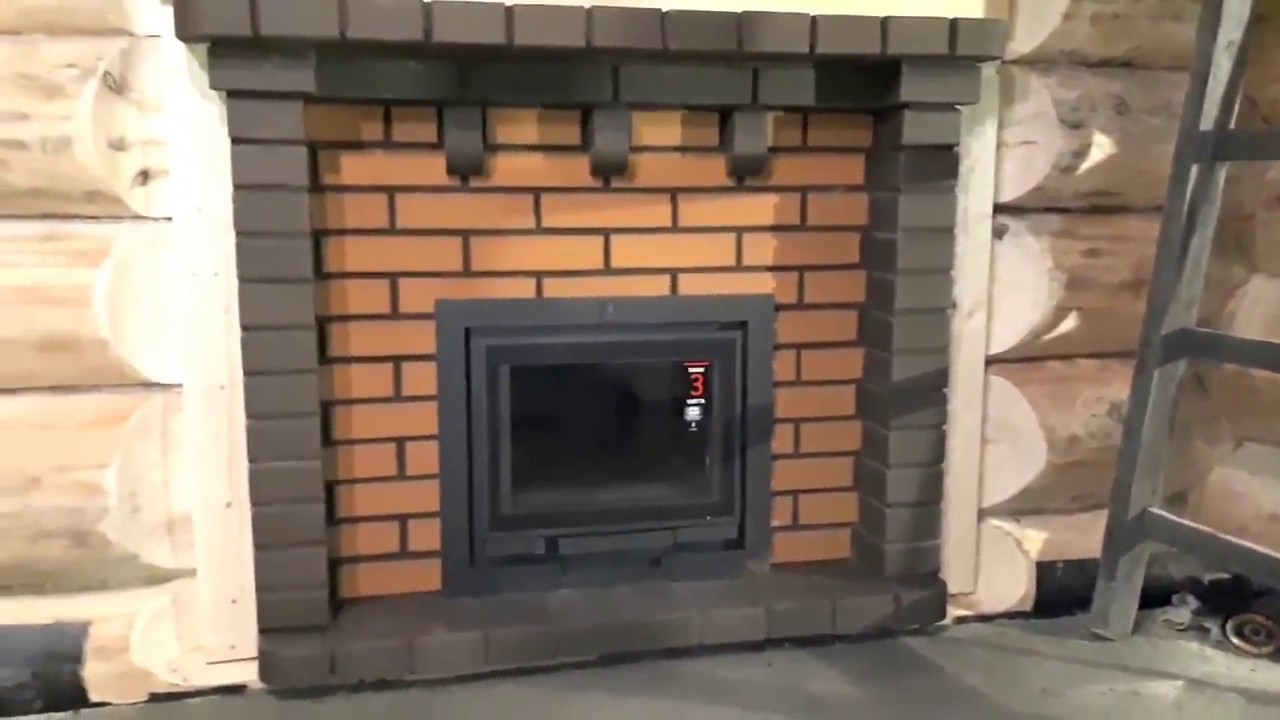

Как быстро и красиво собрать кирпичный портал банной печи без навыков печника, смотрите далее.

Портал для печи в баню из кирпича своими руками: инструкция

Качественный и надёжный портал для печи в баню из кирпича вполне возможно сделать своими руками, придерживаясь инструкции по изготовлению. Такая конструкция позволяет снимать тепловые и механические нагрузки, воздействующие на переднюю часть нагревательного устройства.

Необходимые инструменты и материалы

Качественные характеристики готового печного портала напрямую зависят от аккуратности выполнения кладки и учёта всех тонкостей материала. Перед тем как приступить к изготовлению, необходимо подготовить стандартный набор инструмента для работы с кирпичом.

Специалисты рекомендуют отдавать предпочтение красной разновидности материала. По сравнению с другими типами она характеризуется отличными показателями теплоустойчивости и очень высокой прочностью.

Вполне допускается использовать в кладке портала силикатный и керамический кирпич.

Потребуется также подготовить:

• мастерок;
• молоток;
• строительный уровень;
• рулетку;
• приспособления для приготовления кладочного раствора.

Пошаговая инструкция

Работу над порталом следует выполнять согласно предварительному плану сооружения и заранее проведённым расчётам. Например, кладка из 45–50 штук кирпичей предполагает расход 20 литров рабочего раствора. Этапы работы следующие:

1. Для самостоятельного приготовления раствора смешивается глина, песок и вода в пропорции 4:2:1.
2. На первом этапе укладывается основание. Нижние ряды кирпичного сооружения должны быть максимально ровными и аккуратными, что позволит получить красивый и прочный портал печи. Расстояние от стен до кладки может варьировать в пределах 5–15 см. Боковые части портала возводятся с обязательной шовной перевязкой после разметки места для дверцы. Все излишки цементной смеси удаляются при помощи мастерка, а выравнивание рядов по высоте выполняется молотком. Свободное шовное пространство используется для последующей затирки.
3. Соединение горючих стен помещения и кирпичной кладки не должно производиться напрямую, поэтому между ними обязательно укладывается слой так называемого огнеупора. Чаще всего с этой целью применяются современные, но вполне доступные по цене материалы, включая специальную минеральную вату без наличия каких-либо органических наполнителей, а также особый базальтовый картон. Это же правило действует при обустройстве пространства между кирпичом и топливным каналом.
4. На заключительном этапе создания портала выполняется индивидуальная декоративная отделка, являющаяся дизайнерским завершением проекта. На лицевой стороне печи с топкой и дровником могут выкладываться самые различные фигуры или монтироваться специальные накладки из огнеупорных материалов. Достойной альтернативой станут красивые резные или сплошного типа наличники, которые очень эффективно скрывают все щели.

Кирпичная П-образная конструкция, именуемая порталом, обрамляет банную печь с топкой выносного типа. Такое самостоятельно сделанное устройство имеет не только практическое назначение, но также играет роль декора.

Оцените статью: Поделитесь с друзьями!

Кладка кирпичной печи для бани: основы и рекомендации

Многие считают возведение кирпичной печи не позволительно дорогим удовольствием, да и в последующей эксплуатации она бывает капризна. Это утверждение не безосновательно, ее строительство требует определенных знаний и умений без которых очаг будет больше дымить чем греть.  Но в то же время, именно она в свое время зародилась из каменного очага в банях по-черному, а затем перекочевала в новом виде в бани по-белому. Ее и правда ведь есть за что любить, да вот беда хорошего печника днем с огнем сейчас не сыщешь, вот и приходится самому вникать во все тонкости этого дела, дабы контролировать нанятого работника или самому попробовать сложить простую деревенскую печь.

В этой статье не будет подробного описания как поэтапно ее возвести, в ней мы лишь изложим особенности подготовительного процесса и влияние выбранного материала на долговечность кладки и вообще всей конструкции.

Надеюсь, это поможет избежать ошибок, тем самым получить в дальнейшем хорошую во всех отношениях печь.

Особенности печных материалов

Долговечность рабочего состояния кирпичного сооружения в первую очередь и напрямую зависит от качества используемых изделий.

Кирпич

Это основная составляющая, позволяющая выполнить определенную форму очага с требуемыми техническими характеристиками, ведь их конструкции бывают столь разнообразными, при этом равномерный их прогрев – основная проблемная задача, выполняемая только за счет использования различного вида камня и специальной кладки.

1

Чтобы печь служила долго необходимо использовать для ее построения три типа кирпича:

1) Огнеупорный или жаропрочный — применим в зоне высоких температур (топка), т.к. за счет его низкой теплопроводности он способен удерживать тепло в зоне горения с минимальными разрушительными процессами. Стоит обратить внимание, что внешне огнеупор схож с кислотостойким кирпичом, но его физико-химические свойства сильно отличаются, поэтому обязательно ищите на материале маркировку или просите сопроводительную документацию, подтверждающую его назначение.

2) Высокопрочный полнотелый с высокой степенью отжига – базовый материал для всей конструкции, который гарантирует крепость всего сооружения с достаточной теплопроводностью и теплоемкостью. Особое внимание при выборе кирпича необходимо уделять степени его отжига, т.к. таковой даже среднего отжига уже через пару сезонов эксплуатации печи будет интенсивно разрушаться. Проверить степень отжига можно постукиванием по нему – чем выше тон отзвука (звона), тем он сильнее прошел отжиг, что повышает его крепость, влагостойкость и температурную стойкость.

3) Облицовочный – отделочный материал, цель которого создать презентабельный внешний вид очага с минимальными изменениями со временем. Рекомендуется подбирать такой материал, который имеет максимальную теплоемкость, т.е. способен накапливать и удерживать тепло.

Далее предлагаем посмотреть короткий видеоролик о выборе кирпича. Он, конечно, не важного качества и звук не на высоте, зато ясно и понятно дает представление о том какой камень стоит использовать, а какой нет.

Облицовочные материалы

Могут быть различной структуры и происхождения (натурального, искусственного).
Сыпучие и связывающие материалы – специальные смеси, которые позволяют скрепить и оштукатурить кирпичи жаропрочным слоем, способным не разрушаться при больших перепадах температур. Сейчас принято использовать специализированные растворы с полимерными и минеральными добавками, но в природе существуют не менее надежные по техническим характеристикам аналоги, только необходимо знать принципы составления растворов.

Металлические вставки

Скрепляющая и функциональная арматура для печи на первый взгляд может изготавливаться из подручных средств, но высокие рабочие температуры в зонах горения и интенсивной теплопередачи вынуждает использовать только жаропрочные марки стали и чугуна, т.к. другие материалы не способны выдерживать интенсивное влияние агрессивной среды.

Долговечность кладки

Кирпичная кладка со временем постепенно разрушается по ряду причин:

• Подбор и использование не подходящего качества материалов, которые не способны выдерживать резкие перепады температур и с разным температурным коэффициентом расширения, что приводит к внутренним напряжениям в конструкции и ее деформации.
• Ошибки в конструкциях и строительная безответственность к технологическим требованиям приводит к неравномерному разогреву печи, появлению в ней влаги, возникновению обратной тяги, растрескиванию кладки и отслаиванию штукатурно-облицовочного слоя.
• Периодическое использование  с экстремально быстрым ее разогревом – быстрый разогрев, даже качественно сложенной печи, при ее изначальном состоянии заморозки однозначно приводит к возникновению конденсата и внутренних деформирующих сил.
• Использование различного топлива и сжигание мусора для отдельных печных конструкций просто недопустимо, поэтому разрушение может возникать из-за нарушения теплопередачи, вследствие неравномерного отложения сажи в дымоходах и возникновением в отдельных участках пробок.

Особое внимание уделяется не только техническим параметрам кирпича, но и его форме, т.к. значительные геометрические отклонения (выбоины, сколы, искривления, конусность и пр.) могут привести к искажению элементов формы очага. Ведь неодинаковый скрепляющий слой, который должен быть минимален, из-за неравномерного теплового расширения деформирует конструкцию. Поэтому перед выкладкой весь кирпич перебирается, «идеальные» по форме идут для создания дымоходов, а «забракованные» кирпичи применяют в поде (низ, подошва) печи.

Штукатурно-кладочная смесь

Еще один элемент от которого напрямую зависит крепость и долговечность сооружения.
Даже профессионально разработанная конструкция и идеальный кирпич без правильно составленного раствора не позволят создать надежный очаг, поэтому особое внимание уделяется его приготовлению. Безусловно, в продаже многих строительных магазинов можно встретить специально предназначенные для этого печные клеи, но стоят они недешево, да и качество их порой ставится под сомнение, поэтому нередко для кладки применяют раствор собственного приготовления.

2

Рецепт раствора

• Цементно-вяжущий (цемент) не может быть использован для выкладки печи, кроме создания ее подошвы, где не возникает существенных подъемов температур, а необходимо обеспечить крепкое и жесткое основание. В остальных случаях кладочный раствор должен создаваться без цемента на основе глины (или с небольшим его содержанием), которая после отвердения (высыхания) сохраняет пластичность и является лучшей терморегулирующей «прокладкой».
• Для создания кладочной смеси рекомендуется использовать глину, схожую с применяемым кирпичом, т.е. сооружая из красного кирпича выбирают красную глину, а для других разновидностей камня глина обязательно подбирается. Эта зависимость связана с разным температурным расширением материалов, которое по возможности должно быть схожим.
• В зоне высоких температур (топка) используется термостойкий кирпич, который обладает отличительными свойствами от красной глины, поэтому кладочный раствор для нее готовится из специального шамотного состава или с добавлением мелкобитого шамотного кирпича, асбеста и стекловолокна. Такие добавки-наполнители являются отличными жаропрочными термокомпенсаторами, существенно меняющими свойства глиняной смеси в нужную сторону.
• Для создания раствора применяется глина и песок в определенных пропорциях, причем каждый из них должен специально подготавливаться:

Глина должна быть без больших каменистых включений, для чего ее в сухом состоянии дробят, изымая камни просеиванием, или в увлажненном пластичном состоянии тщательно отбивают и рубят, отделяя твердые включения.
Перед составлением раствора глина должна отлежаться во влажном состоянии пару-тройку дней, т.к. она должна насытиться водой с переходом всех мелких крупиц в пластичное состояние.

Несмотря на то, что глина в природном состоянии обязательно смешана с песком, в нее приходится, для достижения специальных свойств, еще вводить песок, причем лучше всего использовать речной крупной фракции (порядка 0,5-1 мм), т.к. он приводит к минимальной усадке раствора и его более равномерной сушке.
Добавки из шамота, стекловолокна, асбеста также должны подвергаться просеиванию.

Кладочная смесь составляется только на основании практических навыков по визуальным признакам

Песок в глину может добавляться в пропорции от 1:1 до 10:1, причем количество вводимого наполнителя (песка, шамота и пр.) напрямую зависит от «жирности» глины, которая определяется ее склеивающими свойствами по остаткам на инструменте.

Приготовление кладочно-штукатурного раствора осуществляется поэтапно. В «жидкую» глину порционно вводят наполнитель. Сильно «жирный» будет приклеиваться к строительному мастерку, расположенному под вертикальным углом, а нормальный будет соскальзывать, оставляя «чуть жирный» след. Еще один способ проверки подходящей консистенции раствора – свободное падение глиняной лепешки должно приводить к ее расплющиванию, с небольшими трещинами-разрывами, сильное растрескивание – раствор «сухой» (много песка), лепешка сохраняет форму – сильно «жирный» (много глины).

Для наглядности небольшой видео-урок по приготовлении раствора.

Тщательно перемешанный состав рекомендуется использовать на четко спланированном участке печи, т.е. возведение ее должно быть поблочным, т.к. следующая партия раствора может отличаться по свойствам.

Глиняный раствор со временем не изменяет своих свойств до высыхания, а даже становится более эластичным, поэтому очень часто замес производится большими партиями для сохранения его единого химико-физического состава. Исключение составляет некоторое количество раствора для выкладки топочной зоны, в состав которого вводят меньше песка, а добавляют жаропрочные наполнители.

Для повышения пластичности раствора и его крепости после высыхания в его состав вводят поваренную соль в количестве 250-300 гр на ведро, при этом по старым печным рецептам для наружной штукатурки кладки может использоваться раствор с добавлением куриных яиц, которые повышают твердость, герметичность швов и сплошных оштукатуренных поверхностей.

Штукатурить или нет?

Целесообразность нанесения внешней штукатурки не подвергается сомнению, т.к. такое мероприятие создает монолитную структуру с высокой герметичностью от проникновения угарных газов в помещение. Он создается также на основе глины, а применение цемента из-за высокого температурного расширения стен недопустимо.

Довольно часто поднимается вопрос о целесообразности применения сплошного оштукатуривания дымоходов печи. Эта проблема связанна с качеством применяемого раствора, с одной стороны, оштукатуренные гладкие каналы улучшают тягу и теплообмен в дымоходе, а с другой  – плохое схватывание штукатурки к кирпичу приводит к ее осыпанию, что ухудшает динамику воздушного потока.
Именно поэтому мастера печных дел ведут баталии о целесообразности внутренней штукатурки элементов сооружения, а общие рекомендации сводятся к выравниванию меж кирпичных швов раствором заподлицо, а правильность геометрических форм каналов обеспечивается техникой печной кладки.

Возможно что-то было упущено, а какие-то рекомендации и вовсе можно поставить под сомнение, поэтому ждем советов от опытных печников.

как правильно сделать портал для банной печи?

как сделать, фото, чем можно выложить обрамление для выносной топки в бане

Топку печи для бани часто выносят в соседнее с парилкой помещение. Это позволяет добавлять дрова из комнаты отдыха и одновременно обогревать ее.

Портал служит обрамлением топочной дверцы. С ним печь выглядит более эстетично и лучше вписывается в существующий дизайн.

Кроме того, портал прикрывает места стыков стен с огнеупорными материалами вокруг топливного канала и дверцы.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Как сделать обрамление для банной печи

Изготовление портала для печи разделяется на несколько этапов:

1. вырезается проём;
2. заполняется огнеупорными стройматериалами;
3. декорируется отделочными.

Размер портала для печи изготавливается достаточным для защиты стен от перегрева. Он зависит от габаритов топки.

В стандартном варианте дверца занимает около половины высоты и трёх четвертей ширины, но возможны и другие.

Чем можно выложить портал в бане

Обрамление портала для печи делают из различных материалов, в том числе и сочетая разные их виды. Выбор зависит:

• от материалов и декора стен;
• от общего дизайна помещения;
• от финансовых возможностей;
• при самостоятельном изготовлении — от навыков работы с тем или иным материалом;
• от личных предпочтений.

Естественно, что части, непосредственно контактирующие с печью, должны быть огнеупорными.

Для изготовления использую

ogon.guru

Портал для банной печи своими руками: инструкция, расчеты, фото

Далеко не все печи для бани вписываются в общий интерьер помещения. Особенно если это стандартные металлические модели, лишенные эстетических элементов. Решить эту проблему поможет специальная рамка вокруг обогревательного устройства – портал. Портал для банной печи своими руками выполнить несложно. Достаточно элементарных знаний кирпичной кладки.

Зачем нужен портал для банной печи?

П-образная конструкция, которую принято называть порталом, служит для обрамления печи. Чаще всего портал делают для банной печи с выносной топкой, также он призван подчеркивать достоинства дизайна печи.

Лучшим решением будет сделать кирпичный портал для банной печи своими руками. Укладка кирпича не займет много времени, а качество готового продукта напрямую зависит от ваших аккуратности и знания тонкостей кладки материала.

к содержанию ↑

Выбор материалов и инструментов

Инструменты для создания портала подбираются под каждый материал индивидуально. Это обычные плотницкие приспособления для разрезания и обработки дерева, камня и гипсокартона: болгарка, шуруповерт, мастерки, молоток и другие.

Наиболее распространенным является кирпичный портал для банной печи. Он выглядит красиво и сдержанно, всегда вписывается в интерьер бани. Если вы любите классику или минимализм – это отличный вариант.

Можно использовать красный кирпич при строительстве портала для банной печи . Он более теплоустойчивый, чем другие виды. Возможно также использование силикатного и керамического кирпичей.

Такой предмет выполняет еще и защитную функцию. Ведь нагретая металлическая печь может обжечь даже на расстоянии. А если пространство в бане небольшое, это становит угрозу для людей. Для личной безопасности такая рамка будет необходима.

к содержанию ↑

Расчет и размеры

В начале работы следует правильно сделать расчеты размеров будущего обрамления, а также посчитать необходимое количество кирпича для кладки. Следует решить, на какое расстояние портал банной печи из кирпича будет выше и шире печи.

Посчитайте площадь кладки и прибавьте к ней запас на основу (1-2 ряда кирпича).  Высота портала может быть больше ширины. Но распространены и горизонтальные варианты. Здесь следует полагаться на свой вкус и размер печи.

Как определить количество необходимого кирпича? Для этого нужно разделить площадь кладки на площадь стороны кирпича и прибавить около десяти процентов от количества, которое вышло. Это необходимо на случай, если материал повредиться при установке.

Примерные размеры портала для банной печи:

к содержанию ↑

Пошаговая инструкция по укладке кирпича

Как выложить портал для банной печи? Когда все расчеты уже произведены, следует подготовить: кирпич, расшивку для швов, песок, раствор для кладки, мастерок и болгарку. Также вам понадобятся рулетка, ведра для замешивания раствора, уровень для проверки ровности поверхности.

Вот инструкция:

1. Приготовьте раствор для кладки. Соединять ряды можно раствором глины и песка (в пропорции 2:1), воды должно быть 1/4 часть от количества глины. 20 литров раствора хватит примерно на 45-50 кирпичей (кладка плашмя). Песок следует использовать мелкий, так вы добьетесь однородности готовой массы. Глина должна быть нормальной степени жирности.
2. Начинайте выкладывать кирпич у основания. Делать это нужно строго с помощью уровня, так как погрешности на начальном этапе испортят всю конструкцию. И работу придётся переделывать.
3. Следует учитывать перевязку швов в последующих рядах.
4. Для красоты изделия по окончанию работы можно воспользоваться расшивкой для швов. Так ваш портал будет иметь красивый и аккуратный вид.

Если все расчеты произведены правильно, а работа выполнена качественно, то в результате вы получите красивое украшение вашей бани – кирпичный портал для печи.

к содержанию ↑

Фото

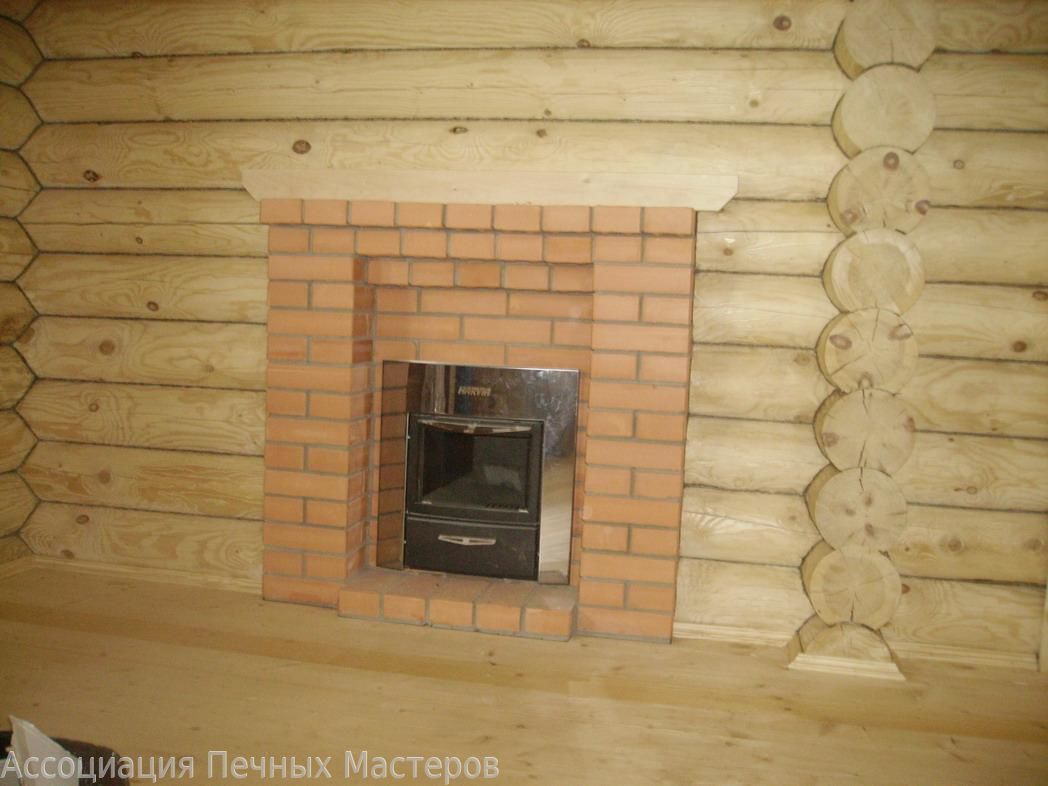

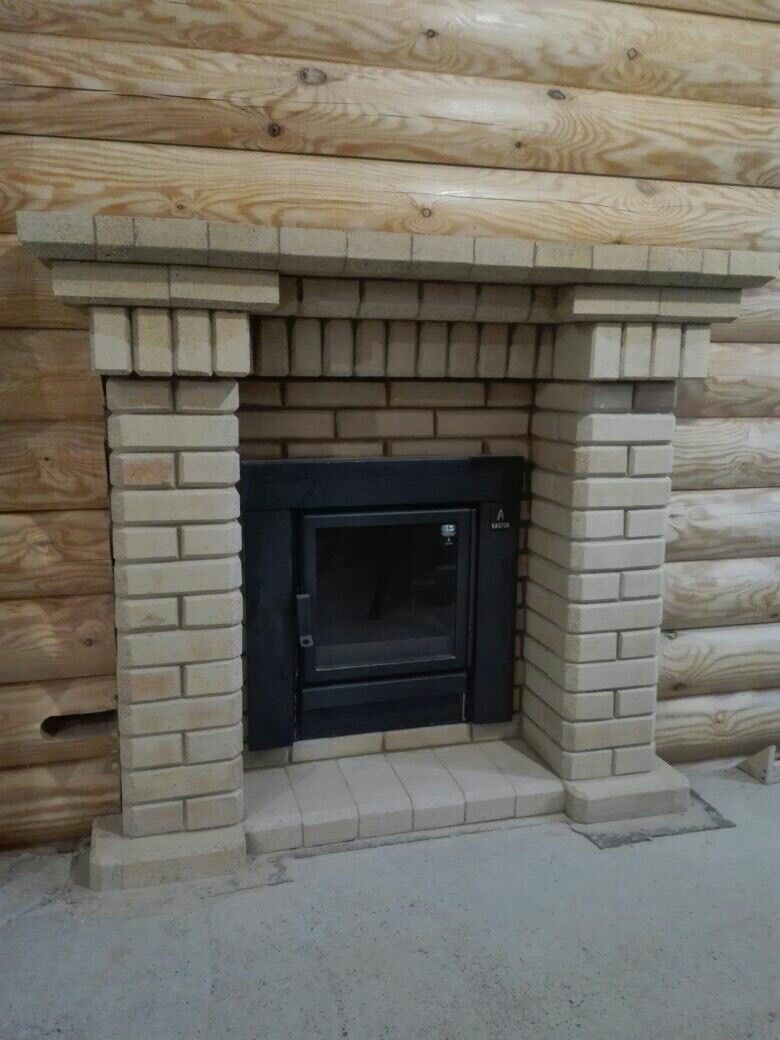

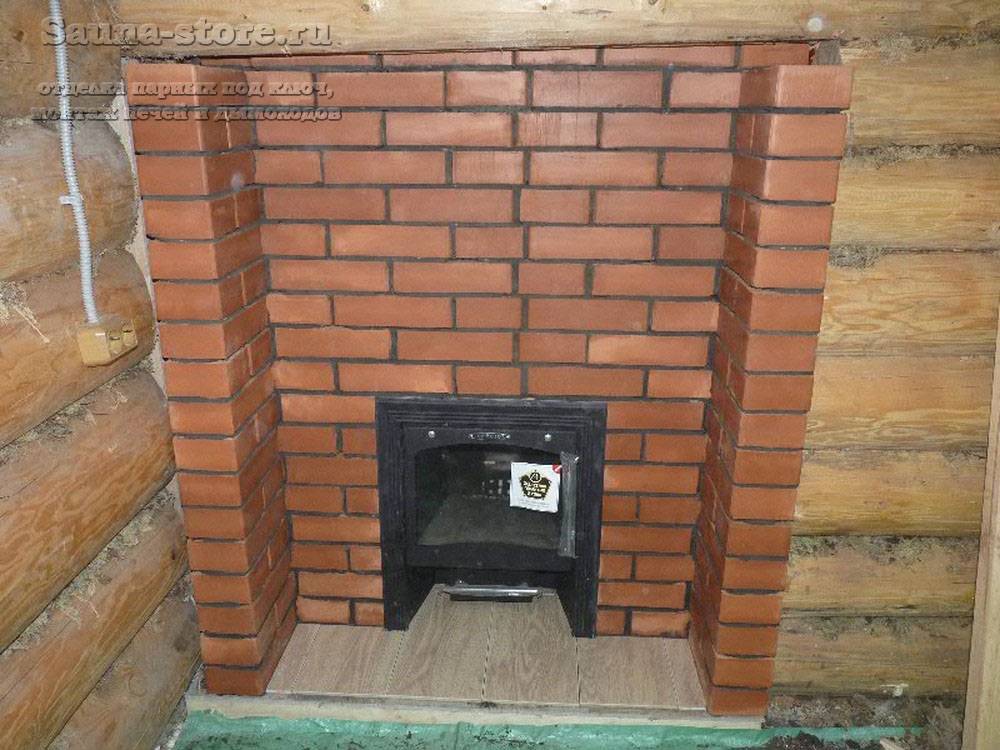

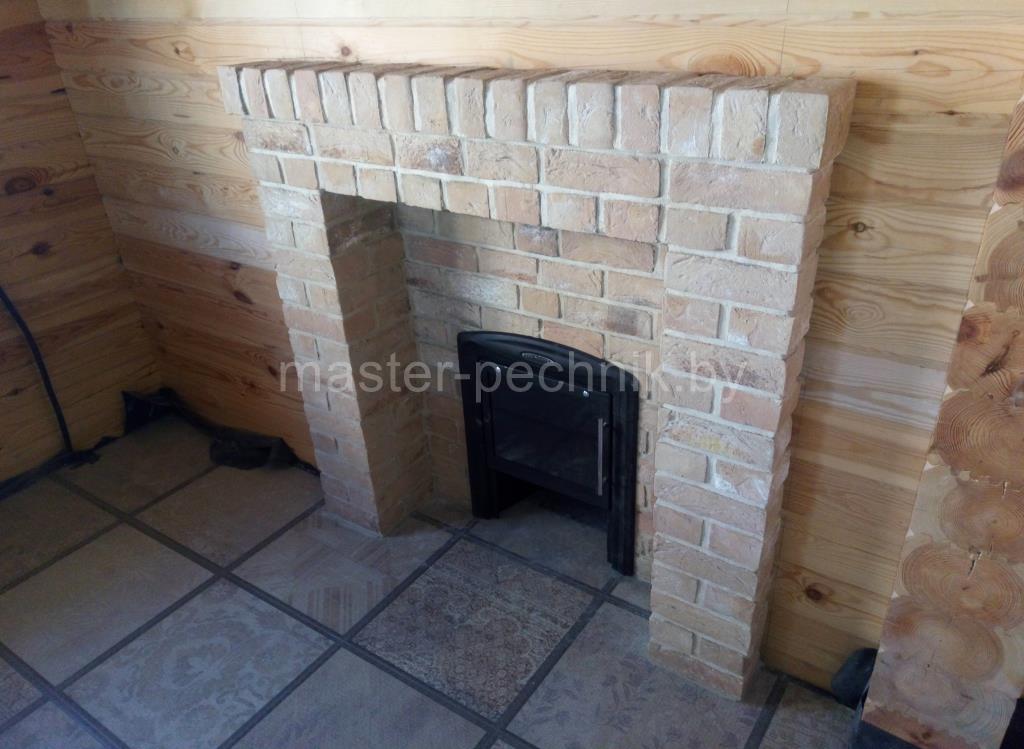

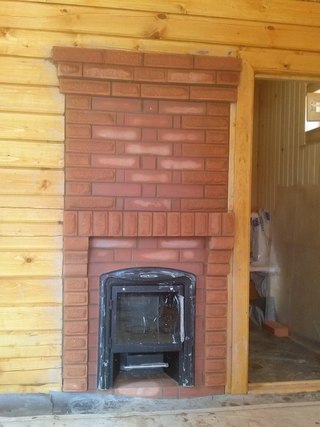

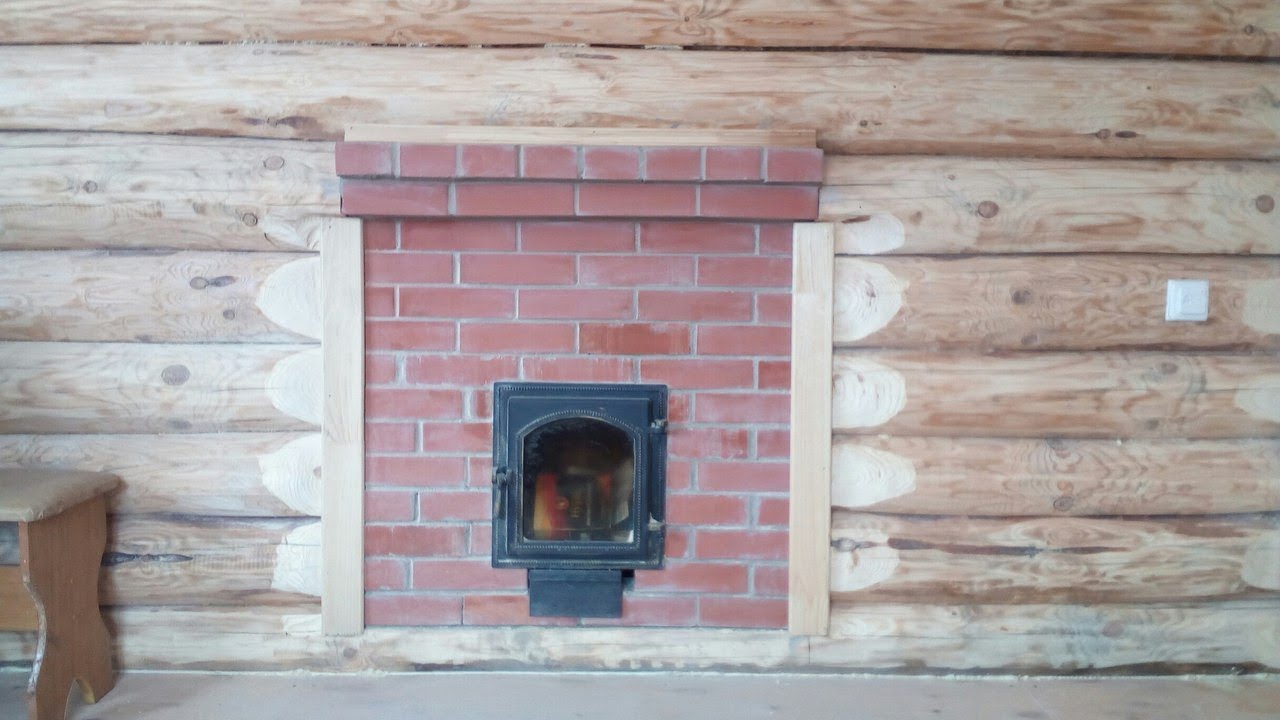

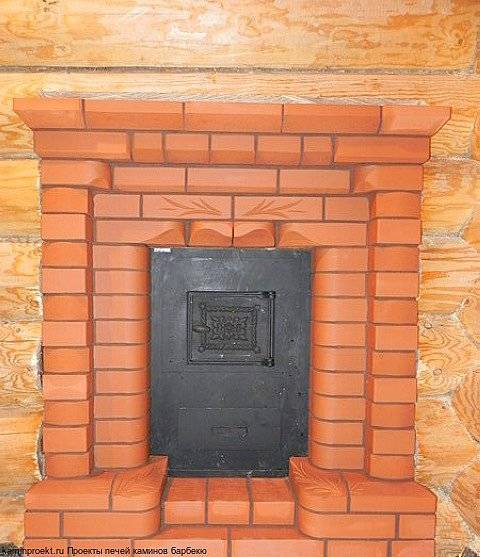

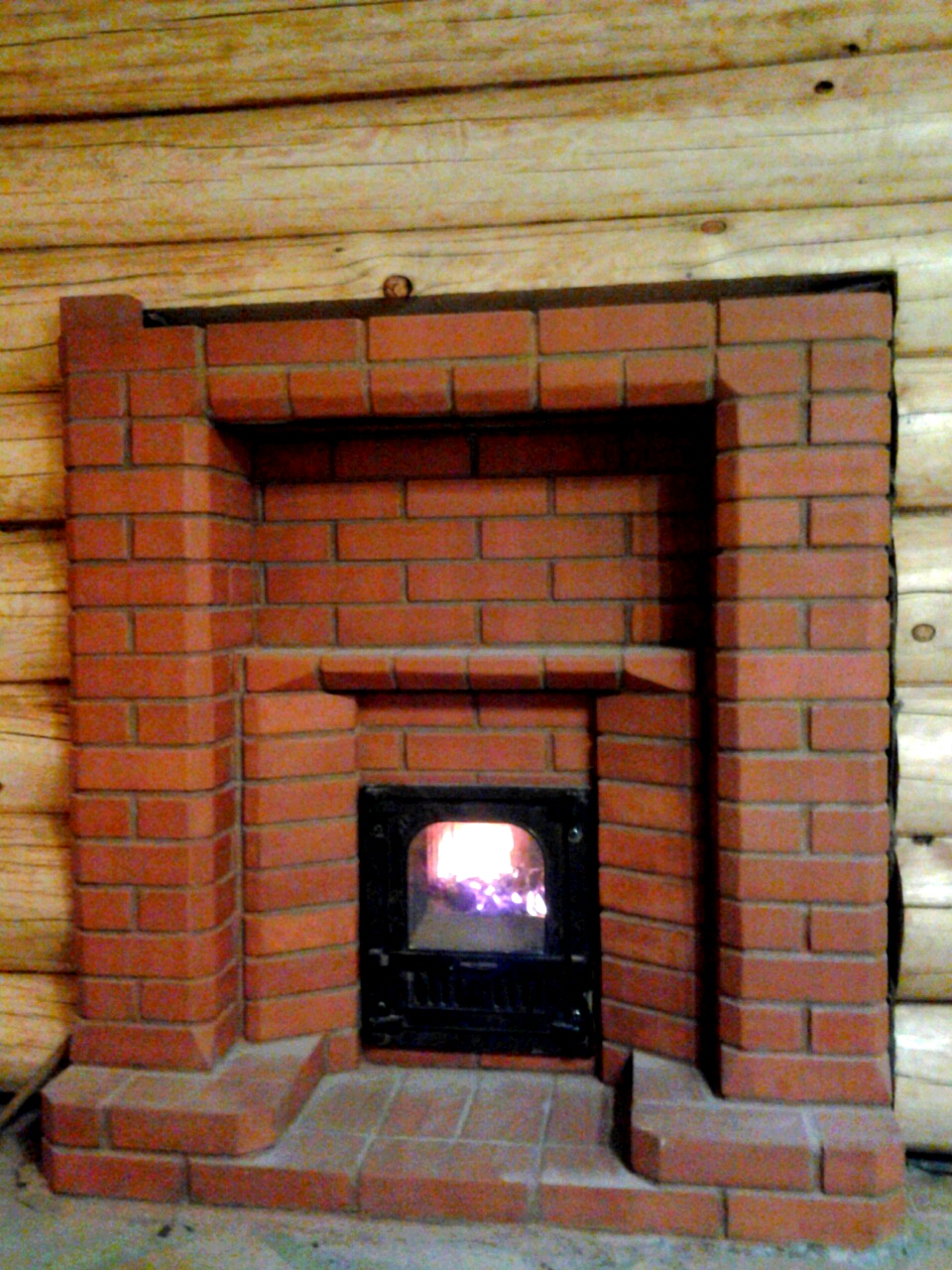

Примеры готовых порталов для банной печи с выносной топкой, на фото ниже:

Фото 1

Фото 2

Фото 3

Фото 4

Фото 5

Фото 6

Фото 7

к содержанию ↑

Вывод

Портал для банной печи из кирпича своими руками является наиболее удачным интерьерным решением для бани. Он сочетает в себе классику и изысканность. Изготовление и кладка такого украшения не требует много усилий, средств и времени. Даже начинающий мастер может с легкостью справиться с этим заданием. Следует лишь использовать качественные материалы и знать несколько нюансов.

pechnoy.guru

Портал для банной печи своими руками: фото, какой кирпич выбрать

Содержание статьи

1. Общее описание конструктивного решения
2. Когда нужен защитный щиток
3. Когда защитный экран не нужен
4. Как обеспечить безопасность
5. Отделочные работы
6. Как правильно топить баню
7. Заключение

Парильные процедуры не только приятны, но и полезны: посещение бани помогает в борьбе с различными хворями и служит хорошим способом тонизирования организма. Сердцем любой парной является печь, от качества изготовления которой напрямую зависит срок ее службы. Для выбора отопительной системы, подходящей именно вам, мы рекомендуем ознакомиться с ассортиментом, представленным на сайте завода Ферингер. Помимо отопительного прибора, обязательно следует позаботиться об установке защитного экрана и оформлении проема.



Общее описание конструктивного решения



Отверстие для топки устанавливается с целью декорирования помещения и получения эстетического удовольствия. Конструкция обрамляет топочный агрегат, утопленный в нише, оставляя открытым «окошко» для дров. Выложить портал из кирпича или из камня для банной печи вполне можно своими руками, как показано на фото ниже:





Однако вовсе не обязательно тратить свое время на выбор оформления, проведение расчетов и выполнения работ по выкладке обрамления. Мы советуем воспользоваться услугами нашей фирмы Feringer, которая изготавливает не только печные проемы в камне, но и вокруг топки, для придания виду эстетики и с целью улучшить противопожарную безопасность feringer.ru.



«В случае, если вы решили выложить проем самостоятельно, без посторонней помощи, наши специалисты настоятельно рекомендуют остановить свой выбор на очаге-вставке сделанного без собственного обрамления. Подобное решение существенно облегчит процедуру установки очага в полость углубления»



Сотрудник компании Ферингер



Отдельное внимание требуется уделить габаритам предполагаемой сложной конструкции. Обязательно следует заранее просчитать размер ниши для печи в баню и размер портала, изготовленного своими руками (пример приведен на фото):





Помимо декоративного оформления парилки следует подумать о безопасности – ее обеспечивает монтаж специальных негорючих перемычек.



Когда нужен защитный щиток



Во время использования топки ее поверхность очень быстро раскаляется и в результате подвергается воздействию высокой температуры, которая в отдельных случаях достигает величины 400°С. Кроме того, жаровня является источником инфракрасного излучения, благодаря чему обеспечивается дополнительный прогрев комнаты.



Огнеупорная перегородка служит для защиты стен бани, находящихся в непосредственной близости к отопительному агрегату, от чрезмерного воздействия высокой температуры. Наиболее актуальным этот вопрос является для строений, выполненных из дерева, так как активное влияние сильного жара на деревянные конструкции чревато их обугливанием и возгоранием. Пример экрана из кирпича и из камня для банной печи приведен на фото:





Использование теплозащитных перемычек, изготовленных из негорючих материалов, является наиболее действенным способом защитить стены помещения от деформации и пожара.



Можно обойтись без установки огнеупорной защиты, если расстояние между каменкой и перегородкой здания удовлетворяет требованиям действующего СНиПа и нормам пожарной безопасности. Следует помнить, что значения утвержденных параметров – минимальные, лучше оставить промежуток большей величины.



Когда защитный экран не нужен



Вы можете не беспокоиться о повреждении строения от жара печки, если ваша баня является достаточно просторным строением, габариты которого позволяют разместить отопительное оборудование в строгом соответствии со СНиПом и требованиями пожарной безопасности. А именно:

• просвет до опоры, должен составлять как минимум 13 см в случае, когда толщина прилегающей стены равна одному кирпичу и 32 см при толщине ½ кирпича; дополнительное условие – наличие слоя известковой штукатурки толщиной от 25 мм либо облицовочного покрытия слоем от 40 мм;
• если опора обработана известково-гипсовым раствором, а металлическая камера укомплектована негорючим покрытием, то наименьшее допустимое расстояние между ними составляет 0,7м;
• следствием отсутствия у топки огнеупорного покрытия является увеличение минимального разрыва до 100 сантиметров.

Не менее жесткие требования предъявляются к зазору между топочным агрегатом и потолком:

• не менее четверти метра должно быть, если потолок защищен металлическим листом, а отопительная система имеет перекрытие в виде трех рядов защищенного кирпича;
• в случае когда защита потолка сформирована с помощью специальных материалов, а поверхность печи укомплектована теплоизоляционным перекрытием, просвет должен составлять как минимум 80 см;
• расстояние в один метр необходимо выдерживать в комнатах, где отсутствует защита на потолке, а перекрытие проема – двухрядное;
• при отсутствии перекрытия величина зазора возрастает до 1,2 м.

Большинство строений для проведения банных процедур не могут похвастаться простором и внушительными габаритами. Как следствие – с соблюдением требуемых норм возникают проблемы. Поэтому наши специалисты советуют при планировке помещения устанавливать огнеупорную защиту возле топочного агрегата.



Подробно о металлических защитных щитах



Помещение парной во время работы печки подвергается воздействию ИК-излучения. Для его локализации используются металлические защитные конструкции, которые монтируются либо на прилегающие стены, либо на собственно закрытые части каменки.



Наиболее распространены из стали и чугуна. Мы используем жаростойкую нержавеющую сталь марки AISI 439, обладающую высокой теплопроводностью. Она достаточно дорогая, однако ее эксплуатационные характеристики с лихвой компенсируют этот недостаток.



Листы стали охватывают весь периметр топочного аппарата, при этом в процессе крепления специально оставляют незначительные зазоры. Благодаря этим просветам обеспечивается дополнительная конвекция воздушного потока.



Ниже для наглядности приведены фото печек в баню со стальными экранами:





Металлические защитные пластины могут быть:

• фронтальными;
• боковыми.

Тип защитных элементов определяется в соответствии с моделью теплоаппарата и конструктивными особенностями здания. Для крепления перегородок используются специальные металлические ножки, которые, в свою очередь, жестко фиксируются на полу с помощью болтов. Наличие ножек является не только удобным способом крепления защиты, но также способствует улучшению воздушной конвекции.



Лучше всего покрыть установленный щиток жаростойкой краской, это позволит существенно увеличить его срок службы.



Среди положительных качеств стальной защиты наши специалисты выделяют:

• снижение интенсивности воздействия инфракрасного излучения;
• наличие хорошей воздушной конвекции, благодаря особенностям крепления;
• снижение температуры стенок самого топочного агрегата.

Подробнее о кирпичных щитах



Кирпичный экран – важный комплектующий элемент банной печи, который предназначается для защиты строения от сильного печного жара. Кирпичное ограждение печного периметра выкладывается при условии обязательного соблюдения технологического зазора размером не меньше 6 см. Толщина перемычки – ½ кирпича.



Для возведения заграждения используют огнеупорный шамотный кирпич в совокупности с густым цементным либо глиняным раствором, при этом конструкция должна возвышаться над уровнем топки не меньше, чем на 30 см.



Профессионалы, работающие в нашей компании, отмечают следующие достоинства кирпичных перегородок:

• наличие низкой теплопроводности, что исключает получение ожогов при случайном соприкосновении;
• высокая жаро- и влагоустойчивость;
• способствуют мягкому и продолжительному прогреву помещения.

Как обеспечить безопасность



Для того чтобы обезопасить парилку от возгорания и уменьшить влияние ИК-излучения, стены парной обшиваются специальными огнеупорными конструкциями до уровня, превышающего поверхность топочного оборудования как минимум на 1,2 м. Кроме того, обшивая требуемый периметр, необходимо оставлять просвет до негорючего материала порядка 3 см, а также конвекционные зазоры в верхней и нижней части обшивки.



Отделочные работы



Для того чтобы обшить периметр парной потребуется произвести следующие манипуляции:

• монтаж негорючего теплоизоляционного слоя;
• установка отполированных листов металла, выступающих в роли светоотражателя.

Отражательная функция способствует смягчению жара, а благодаря слою теплоизоляции происходит отражение обшивкой тепловой энергии и снижение степени нагрева перекрытий парилки.



Теплоизолирующий слой может быть выполнен из:

• специальных картонных плиток с базальтовым волокном, которые обладают не только хорошей жаропрочностью, но и высокой звукоизолирующей способностью;
• минеритовых панелей, отличительной чертой которых являются негорючесть и теплоустойчивость;
• экологичной, безопасной для человека, негорючей, жароустойчивой базальтовой ваты; отрицательный момент – обладает повышенной гигроскопичностью;
• асбестосодержащих огнестойких картонных плит; обратите внимание – содержит канцерогенный компонент, поэтому полностью безопасным его назвать нельзя.

Чтобы закрепить утеплитель на стене потребуется воспользоваться керамическими втулками.



Облицовка: что использовать



С помощью нашей продукции мы помогаем людям улучшать здоровье и поддерживать тело в тонусе. У нас вы можете приобрести фирменную продукцию компании Ферингер, которая славится качеством своего оборудования.



Если вы решили самостоятельно производить укладочные и отделочные работы, наши специалисты советуют произвести предварительные расчеты и составить план выкладки. Пример схемы кладки кирпичного портала для банной печи, выполненной своими руками, представлен на фото:





Основной целью обшивки каменки облицовочным материалом является решение вопроса безопасности ее использования. Вторая немаловажная цель – получение в итоге помещения, имеющего стильное современное оформление.

Чтобы выполнить облицовку мы рекомендуем использовать один из нижеприведенных плиточных материалов.

• Терракот: износостойкая прочная жароустойчивая плитка на основе обожженной глины, выпускаемая в матовом и глазурованном исполнении;
• Клинкер: износостойкий образецс основой из глины, который внешне можно спутать с декоративным кирпичом;
• Изразцы: с помощью этих плиточек выкладываются узоры и целые картины;
• Талькохлорит: представляет собой декоративную горную породу, отличительной чертой которой являются прочность, теплостойкость, полное отсутствие гигроскопичности;
• Керамогранит: популярный отделочный элемент, обладающий огнеустойчивостью и износостойкостью, «изюминка» керамогранита состоит в возможности имитации практически любого декоративного отделочного покрытия;
• Красный кирпич: наиболее часто используемый материал для облицовки топочного агрегата. Чтобы определиться, какой кирпич нужен для портала банной печи, следует учесть тот факт, что нагрев полнотелого печного кирпича (в сравнении с пустотелым) занимает гораздо большее время, однако и отдает тепло в разы дольше.





Как правильно топить баню



Кажется, что сложного? Положил дрова и печь сама все за вас сделает. На самом деле все не так просто. Правильное использование печного оборудования – гарантия его долгого срока службы.



Первое, и самое важное, условие – сухое качественное топливо. Использование сырых дров чревато задымлением помещения и даже отравлением угарным газом. Наличие последнего легко отследить по синевато-желтому пламени в очаге.



Помимо этого, мы советуем уделить внимание тому, как вы осуществили закладку дров – при горении они должны давать ровное пламя и образовывать пышущие жаром угли. Этого несложно достичь, соблюдая следующие правила:

• между дровами должен быть небольшой просвет, который обеспечит хорошую воздушную циркуляцию;
• расстояние от верхнего полена до поверхности топки должно быть как минимум 2 см;
• слегка прикрытая задвижка трубы обеспечит экономичный расход топлива;
• приоткрытая печная дверка позволит увеличить теплоотдачу.

Пар, образующийся в парной, должен быть сухим и очень жарким – это залог равномерного качественного прогрева всего помещения. Правильное количество камней тоже имеет значение – оптимальная закладка: от дна каменки и до верхней крышки.



Заключение



Баня – залог здоровья и отличного настроения для всей семьи. Однако следует помнить, что воздействие высоких температур может стать причиной пожара. Поэтому для обеспечения собственной безопасности следует позаботиться об использовании качественных материалов, а также внимательно изучить соответствующую литературу.



Самостоятельный монтаж печек для бани и ее комплектующих можно посмотреть на фото выше. Этот процесс требует обстоятельного подхода и точных расчетов. Если вы не уверены в своих силах – обратитесь к нам, в нашей компании вы найдете оптимальный по цене и качеству вариант печного оборудования, который не один год будет радовать вас и вашу семью.



Полезный видеоматериал



Мы предлагаем наглядно посмотреть, как можно достаточно быстро произвести отделку в парной:





Обращаем ваше внимание на то, что данная статья носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.



www.feringer.ru

Установка печи в бане с выносной топкой

Баня всегда была для россиян традиционным местом, где человек отдыхает, как говорится, «очищает дух и тело», получает заряд бодрости и здоровья на всю предстоящую рабочую неделю. Но чтобы баня оправдывала возлагаемые на нее ожидания, для нее необходима хорошая печь. Неважно, будет этот отопительный агрегат приобретен в готовом виде или же выстроен собственноручно — главное, чтобы он был способен создать в помещениях необходимую специфическую атмосферу и был максимально безопасен в эксплуатации.

Установка печи в бане с выносной топкой

Существует два основных способа монтажа этого отопительного прибора:

— Установка печи в бане с выносной топкой.

— Размещение всей конструкции в помещении парной.

Каждый из предлагаемых вариантов имеет свои положительные и отрицательные стороны, но определиться с выбором способа установки желательно еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. Однако, если решено произвести реконструкцию уже готовой бани, то вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы печи в предбанник.

Содержание статьи

Достоинства расположения печи с выносным топливным каналом

Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.

Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:

• При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
• Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
• Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
• В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
• Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
• Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
• Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного. Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.

Однако, необходимо учитывать, что современные приборы заводского изготовления снабжаются системой охлаждения стекла, установленного в топочной дверце. Поэтому предбанник не будет прогреваться должном образом. И для того, чтобы тепло интенсивнее поступало в предбанник, придется приоткрыть дверцу топочной камеры — этот фактор тоже необходимо учитывать, выбирая место для установки печи. Если прибор невозможно установить так, чтобы открытая дверца не мешала свободному проходу, то в зимний период для этой комнаты потребуется дополнительный обогрев.

В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»

Выносной топливный канал может быть прямоугольным, или же иметь зауженную около топки форму. Панорамное жаростойкое стекло, установленное в дверце, не только позволяет контролировать процесс горения топлива, но и придает конструкции эстетичный внешний вид камина. Если предбанник используется в качестве комнаты отдыха, то перед этим «камином» можно установить кресла, и отдыхая после посещения парилки, любоваться игрой пламени.

Система, охлаждающая стекло, также исполняет функцию его очистки, поэтому на внутренней поверхности не скапливается копоть, и оно всегда остается прозрачным.

Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.

Топливный канал банной печи может быть даже вынесен и на улицу. Обычно это делается в следующих случаях:

• Когда помещения парной и предбанника имеют уж совсем небольшую площадь.
• Если печь планируется отапливать углем, от которого традиционно остается много грязи, а продукты его сгорания — достаточно токсичны.
• В том случае, когда баня эксплуатируется в коммерческих целях, то есть на время сдается посторонним людям. А ее владелец выступает в роли истопника, совершенно не мешающего клиентам своим присутствием.

В ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицу

В других случаях печь, установленную таким способом, эксплуатировать будет крайне неудобно, особенно в зимний период. Согласитесь, мало радости в том, когда для того чтобы подбросить в топку дрова, приходится выскакивать на улицу.

Единственными достоинствами выноса топки банной печи на улицу является отсутствие мусора в помещениях и то, что топливо не придется заносить внутрь бани.

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

• Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).
• Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
• Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.

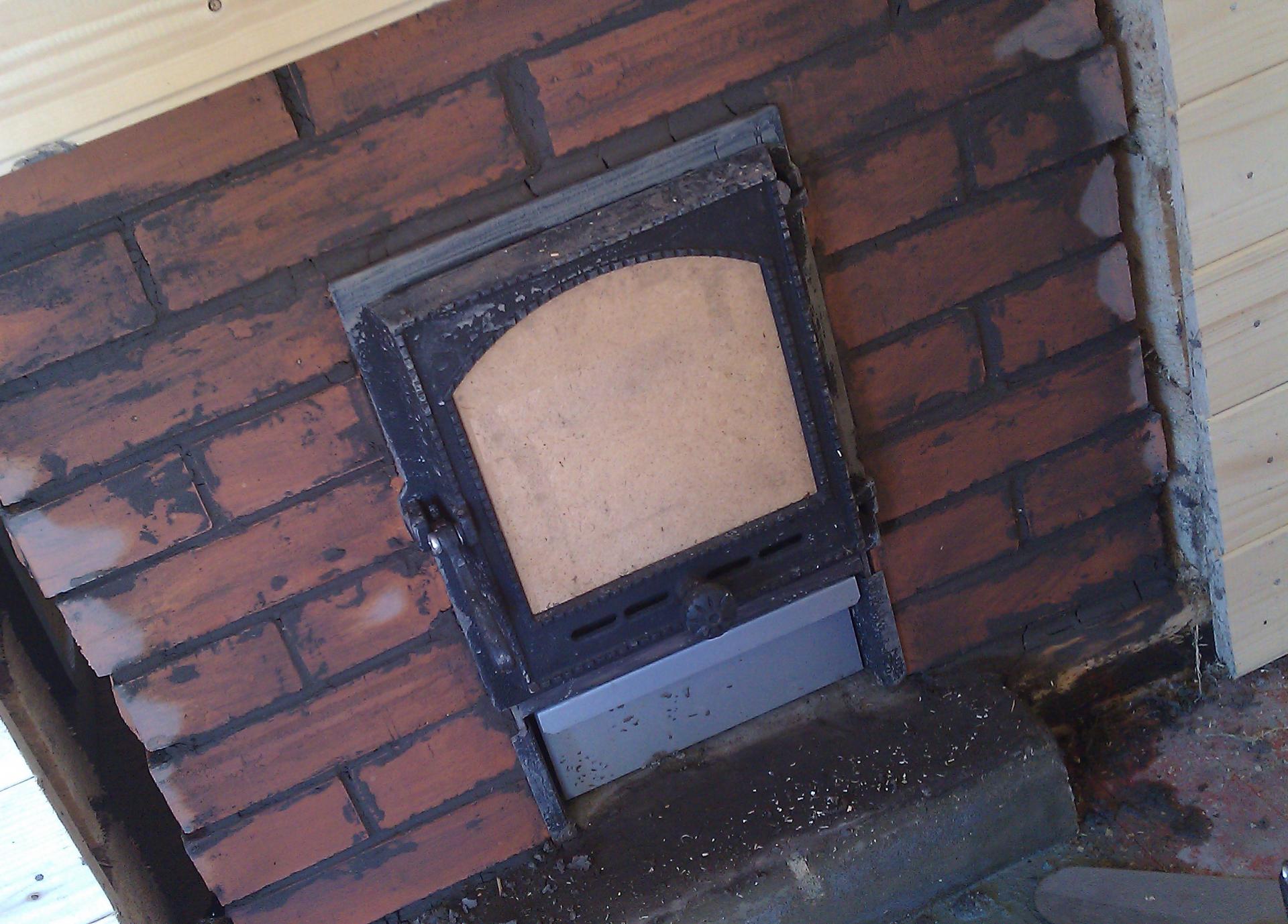

В показанном варианте хозяин предпочел заложить проем кирпичом

• При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
• Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
• От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
• Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Установка банной печи с выносной топкой

Фундамент под банную печь

Нужен ли фундамент под металлическую модель печи? Этот вопрос возникает у многих собственников, решивших построить баню. Поэтому сразу необходимо отметить, что если вес отопительного прибора не превышает 400 кг (естественно, с учетом каменной закладки), а полы планируется изготовить из доски толщиной не менее 40 мм, то вполне можно обойтись без обустройства фундаментной основы. Такой вес имеют печи, изготовленные из нержавеющей стали, а чугунные и кирпичные модели отличаются большей массой.

Если приобретается стальная модель банной печи, и ее планируется установить непосредственно на деревянные полы, то место его установки должно быть тщательно подготовлено.

На полы укладывается керамическая плитка, или же сначала настилается лист из асбеста или минеральной ваты, который накрывается стальным листом.

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать. Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.

Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.

Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.

Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.

Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.

ИллюстрацияКраткое описание выполняемых операций

	Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал. Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции. Далее, по линиям разметки в стене вырезается необходимый проем. После этого демонтируется часть деревянного пола. Затем в грунте подполья выкапывается котлован под фундамент.
	Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора. Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм. После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать — его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм. Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид.
	Сверху гидроизоляционного материала или щебня монтируется арматурный каркас. Для этой конструкции подойдет арматурный прут сечением в 7÷8 мм, который связывается между собой решёткой с помощью вязальной стальной проволоки. Вполне подойдут и сварные арматурные сетки, которые можно приобрести в магазине в готовом виде.
	Бетонная стяжка заливается заподлицо с поверхностью грунта подполья или же поднимается до уровня пола бани. Если выбирается последний вариант, то от грунта, на всю высоту бетонной плиты, монтируется временная деревянная опалубка. В подготовленный армированный котлован заливается бетонный раствор марки не менее М200. После заливки и выравнивания поверхности фундамента, его оставляют до полного просыхания и набора прочности — этот период составляет не менее 28÷30 дней.
	Следующим шагом, на бетонную поверхность настилается два слоя гидроизоляционного материала — в этом случае применяется только рубероид. Сверху рубероида выкладывается кирпичный подиум, состоящий из одного или двух рядов кирпича.
	В результате должна получиться примерно такая конструкция, как представлена на иллюстрации. Далее можно переходить к изоляции торцов деревянных стен, то есть к защите их от воздействия высоких температур, до которых может нагреваться корпус печи вовремя эксплуатации.

Особенности установки печи

Установка печи может быть произведена по-разному, в зависимости от того, когда производится ее монтаж. Если фундамент обустраивается в готовом строении бани, то в стене вырезается проем согласно названным выше параметрам.

Безусловно, удобнее сначала установить печь, а потом уже заниматься возведением перегородки. Но так получается очень нечасто.

При другом варианте выполнения работ, который считается более правильным, перегородка между двумя комнатами возводится после возведения фундамента, установки печи на постоянное место и ее обкладки кирпичом. Однако, такой монтаж возможен только на этапах постройки бани, или же если производится капитальная реконструкция помещений, имеющих большую площадь.

Если устанавливается отопительный прибор заводского изготовления, то стоит внимательно изучить паспорт, прилагаемый к изделию, в котором производитель указывает рекомендуемые параметры расстояние горючих поверхностей от печи. Как правило, для агрегата, имеющего максимальную мощность, расстояние между деревянной стеной и печью составляет 250 мм, если печь оснащена термоизоляцией корпуса, и 400 мм, если она отсутствует.

Обкладка просвета между топочным каналом и стенками проема кирпичом

Параметры проема не зависят от длины выносного канала, но стена должна быть изолирована от металла печи термоизоляционным материалом на всю свою толщину, а затем стальным листом, закрепляемым между кирпичной кладкой и слоем изоляции.

Термоизоляция проема и окружающих его стенок плитами минеральной ваты. Их затем можно закрыть стальным листом или (со стороны предбанника) жаропрочным гипсокартоном.

Между основной конструкцией печи и деревянной стеной должен оставаться зазор размером не менее 50 мм. Если изоляция проема ограничивается слоем асбеста или минеральной ваты, то поверхность перегородки, выходящая в сторону печи, должна быть облицована жаростойким материалом — это может быть лист асбеста, специального гипсокартона, прессованная минеральная вата или другие стойкие к высоким температурам материалы.

Топливный канал, проходящий через проем, вырезанный в деревянной стене, необходимо обложить кирпичной кладкой. При этом необходимо учитывать, что кирпич должен быть отделен от металла печи тепловым зазором не менее 20÷25 мм. Это расстояние необходимо соблюсти, чтобы обеспечить необходимую «степень свободы» для расширения металла при его нагревании. Просвет необходимо заполнить термостойким эластичным материалом — асбестовым шнуром или каменной ватой.

Термоизоляционный материал, отделяющий деревянную стену от кирпичной кладки.

Если кирпичная кладка, обрамляющая топочный канал, получилась неаккуратной, и ее планируется закрыть деревянной вагонкой, то между ней и печью необходимо оставить зазор размером в 100 мм с каждой из сторон.

В случае если проход для топочного канала делается близко к деревянной стене, и печь планируется установить вдоль нее, то перед монтажом прибора на место следует обложить стену кирпичом.

Вариант установки печи вдоль бревенчатой стены бани – выполняется сплошная кирпичная кладка

Основную часть отопительного прибора, которая будет расположена в парной, в целях безопасности, следует обложить кирпичом (соорудить защитный кирпичный экран). Однако, чтобы кладка не перекрывала жар, идущий от стенок печи, ее делают не сплошной, оставляя между кирпичами зазоры.

Разреженная кирпичная кладка вокруг основной части печи.

Кладка такого типа не только будет свободно пропускать тепло, выработанное в печи и предотвратить получение случайных ожогов, но и не столь утяжелит фундамент. Кроме того, на обустройство этой защитной стены потребуется меньше кирпичей и раствора.

Сложно ли самостоятельно обложить металлическую печь кирпичом?

Надо сказать, что подобная практика очень распространена, технология хорошо отработана и проверена, так что особых проблем эта операция доставить не должного. Как обложить металлическую печь кирпичом своими руками – читайте в специальной публикации нашего портала.

Надо сказать, что и вынос топки в предбанник, и использование кирпичной, каменной или керамической облицовки, в том числе стен или пола в парилке – все это сказывается в определённой мере и на тепловой мощности банной печи. Стало быть, планировать тот или иной вариант размещения каменки, ее термоизоляции от стен и последующей отделки следует заблаговременно. Просто чтобы затем не столкнуться с ситуацией, что мощности, казалось бы, правильно изначально подобранной печки после окончания монтажных работ и запуска в ее эксплуатацию – вдруг оказывается недостаточно.

Ниже размещен калькулятор, который позволит правильно оценить этот параметр.

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же  лекго будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Калькулятор расчета условной мощности банной печи



Укажите запрашиваемые значения и нажмите«РАССЧИТАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ БАННОЙ ПЕЧИ»



РАЗМЕРЫ ПАРИЛКИ

Ширина, метров

Высота потолка, метров



ОСОБЕННОСТИ ОБУСТРОЙСТВА ПАРИЛКИ

Стены в парной:

Расположение печи:

Тип двери в парилку:

Есть ли окно в парной?

Площадь окна, м²

Есть ли на стенах (полу) участки кирпичной кладки, облицовки камнем или керамической плиткой?

Суммарная площадь подобных облицованных участков, м²

Несколько пояснений по проведению расчета.

• Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
• Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
• Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
• Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
• Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
• Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
• Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

• Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

• Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
• Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

• Кирпичные дымоходы могут используются для отвода продуктов горения из банных металлических печей только в редких случаях. Коренные дымоотводы достаточно трудоемки в постройке, возводить их есть смысл, если требуется отведение дыма от двух или более печей.
• Керамический дымоход не пользуется популярностью у собственников бань с металлическими печами, так как имеют достаточно большой вес, что усложняет монтаж, а также высокую стоимость. Однако, керамика обладает отличными характеристиками и прослужит длительный срок. Материал стоек к коррозийным процессам и высокой температуре, имеет низкую теплопроводность, а значит, не будет перегреваться. Кроме того, внутренние поверхности керамических труб имеют идеальную гладкость, поэтому дым будет беспрепятственно выходит наружу, благодаря чему на стенках не возникнет толстых отложений сажи.
• Металлические дымоходы доступны по цене и просты в монтаже, но они быстро нагреваются до высоких температур, что может привести к возгоранию деревянных конструкций. Кроме того, горячий воздух, попадая в холодную часть, трубы, расположенную на улице, спровоцирует процесс обильного образования конденсата. Поэтому металлическую трубу необходимо обязательно одеть в термоизоляцию как снаружи, так и внутри строения.
• Отличной альтернативой металлическому варианту дымохода стали сэндвич-трубы, которые имеют трехслойное строение — металлический внутренний и внешний слой, а между ними прокладка из минеральной ваты, которая служит хорошим теплоизолятором. Сэндвич-трубы легко монтируются, производители этих изделий предусмотрели широкий ассортимент необходимых для качественного монтажа деталей. Благодаря этому, они легко собираются в единую конструкцию. Поэтому для дымохода металлических банных печей чаще всего выбирается именно этот вариант.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

• Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

• Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

 Ответственная задача – монтаж дымохода для банной печи

Это достаточно трудоемкий процесс, требующий тщательного соблюдения всех установленных норм и требований. Безусловно, он заслуживает отдельного рассмотрения. Так что если возникает вопрос, как произвести эти работы правильно и добиться необходимой степени безопасности эксплуатации, то стоит обратиться за подробной информацией к статье «Дымоход для бани своими руками», опубликованной на нашем портале.

*  *  *  *  *  *  *

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Видео: Пример монтажа банной дровяной печи с выносной топкой

stroyday.ru

4 вида банных печей [+6 ФОТО]

Печи считают самыми главными в любой бане, без них сам процесс парения просто невозможен. Они не просто должны быть достаточно мощными, чтобы обеспечить хороший пар, нагрев воды и сушку парной в конце процедур. Банные печи – это безопасные, компактные, внешне привлекательные и удобные в эксплуатации устройства.

Производители готовы предоставлять потребителям устройства разного типа и по разной стоимости. Выбирая банные печи, учитывайте, что их мощность должна соответствовать объему парной. Поэтому не стоит тратить лишние деньги и устанавливать в маленькую парилку большой агрегат.

На фото — дровяная металлическая каменка

Кирпичные

Работа с кирпичом требует времени и определенных навыков, иначе вы будете не строить ее, а все время переделывать. Но такая конструкция имеет свои особые характеристики, например, банные печи такого типа по некоторым параметрам превосходят другие модификации.

Плюсы

1. После нагрева печи, она может долгое время отдавать тепло не только в парилку, но и в другие банные помещения. Поэтому ее еще называют банная печь периодического действия, так как протапливать ее нужно время от времени;
2. Дает возможность обогревать довольно большую площадь;
3. Высокая пожаробезопасность объекта, которая выше, чем у металлических вариантов;
4. Можно топить не только дровами, но и углем.

Минусы

1. Для устройства требуется много места;
2. Нужен также надежный фундамент, так как конструкция довольно тяжелая;
3. Долгое время растопки, которая может длиться почти 6 часов;
4. Цена устройства и установки печи выше покупки готовой металлической.

Строим кирпичную банную печь

Совет: если сомневаетесь в своих способностях строителя, постарайтесь найти профессионального печника.Иначе вы допустите столько ошибок, что печь придется ложить заново.

Кирпичная каменка с парогенератором

Когда вы в себе уверены и имеете перед собой наглядный чертеж конструкции, где подробно описано устройство банной печи, следуя ему можно сложить кирпичную кладку своими руками. Но вначале позаботьтесь о фундаменте, который должен отвечать всем требованиям, так как печь будет внушительного веса.

Во время процесса выкладывания рядов кирпичей, помните, вам нужно будет:

• вмонтировать печные дверцы для каменки и топки;
• поставить колосниковую решетку над топочным отделением, отступив от каждого края по 5 мм для теплового зазора;
• установить над каменкой бак для нагрева воды бани.

Совет: начинайте кладку кирпичей от дверки, которую тогда можно надежно заделать в печной массив.

Не спешите при изготовлении кирпичного чуда, постоянно проверяйте кладку строительным уровнем и отвесом, так как она должна быть в итоге идеальной. Не забывайте, что укладку кирпичей следует производить в шахматном порядке, где вертикальный шов предыдущего ряда перекрывается кирпичом следующего.

Металлические

Банные печи из металла — самые распространенные устройства. По стоимости они разные – от простых бюджетных до эксклюзивных с максимальным набором функций. Поэтому они и возглавляют рейтинг банных печей.

Самодельная металлическая каменка

Их можно изготовить самостоятельно, имея определенные навыки работы со сварочным аппаратом. Топливо используют разное, но в основном дрова.

Плюсы

• Компактная, не занимает много места в парилке;
• Позволяет быстро прогревать помещение;
• Не требуется фундамент, вес легкий;
• Экономит финансы.

Основная цель металлической печи для бани — исключить возможность отравления угарным газом и сделать пребывание в парной комфортным. Современные каменки полностью соответствуют данным требованиям.

Лучший вариант – приобрести устройство в магазине. Кто же любит все делать самостоятельно, может изготовить его из трубы или листовой стали. Но, не стоит рисковать, если опыта работы со сваркой у вас недостаточно.

Минусы

• Если периодически не подтапливать, помещение быстро остынет;
• Степень пожаробезопасности выше, чем у кирпичных каменок, требуется дополнительная защита потолка и стен от действий высоких температур;
• Высокая лучистая энергия, из-за которой можно обжечь кожу (необходимо ставить дополнительный защитный экран вокруг устройства) или получить тепловой удар.

Электрические

Электрокаменки получили широкое распространение в коммерческих саунах и банях. За ними почти не требуется уход, дрова не нужны, можно быстро окупить вложенные средства. В банях на частном подворье применяются крайне редко из-за дорогого электричества, так как дешевле привести машину дров.

Электрическая каменка

Современные электрокаменки не уступают дровяным моделям. Они могут быстро нагреть парилку, и изготовлены по всем нормам пожарной безопасности. В моделях часто встречается встроенный парогенератор, который дает возможность изменять режим в парной, делая из нее финскую сауну или русскую баню. За счет временных и температурных датчиков эксплуатация электрокаменки надежная и простая.

Для больших парных помещений необходимы мощные тепловые источники, трехфазные электропечи. Подключать их должны квалифицированные специалисты, соблюдая все меры техники безопасности.

Преимущество

• Экономят время, не нужно думать о дровах;
• Удобны в эксплуатации, а инструкция подробно объясняет их работу;
• Установлен временной таймер.

Недостатки

• Повышенный расход электричества;
• Быстрое остывание устройства после того, как на него плеснешь воду;
• Большой электромагнитный фон. Парная не будет полезной, если под вагонкой будет установлена фольга, она его экранирует. Избавиться от него можно – выключайте электрокаменку при входе в парилку.

Газовые

Сегодня газовые горелки начинают конкурировать с электрокаменками и дровяными агрегатами для бани. Объяснить это можно дешевым топливом. Многие его бояться использовать, однако газовые банные устройства встречаются все чаще и чаще. Экологически чистое топливо, не гари в дымоходе, не нужно беспокоиться о дровах.

Газовая каменка в интерьере

Банная печь на газу может быть металлической и кирпичной. Для их работы используется природный газ из магистрального газопровода или пропан-бутан их баллонов. Существуют также газодровяные агрегаты, но у них большие габариты.

Преимущества

• Экономия на топливе;
• Простота в эксплуатации;
• Применение комбинированного топлива;
• Отсутствует проблема с сажей, золой и грязью.

Недостатки

• Не услышите потрескивания дров;
• Требуются повышенные требования пожарной безопасности;
• Не возможности использовать без баллона или централизованного газопровода.

Делаем портал для банной печи самостоятельно

Вопросы выбора конструкции

Провод тесты банных печей, специалисты пришли к выводу, что прежде чем сделать выбор, потребитель для себя должен ответить на некоторые вопросы:

• вам нужен влажный или сухой пар;
• размер вашей парилки и моечной;
• сравнительная стоимость оборудования;
• одновременное количество человек в бане;
• скорость нагрева парилки до необходимой температуры;
• сколько вы можете выделить места для печи.

Вывод

Банные печи могут быть выполнены по различным технологиям и с использованием разных материалов. Главное, чтобы любые виды банных печей могли поддерживать температуру в парилке, а если нужно и во всей бане, на заданном уровне. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

9ban.ru

Портал для банной печи из кирпича. Строим печь из кирпича. Vip-Ochag.ru

Перекрытия печи

Перекрытие в печи.

Как выполнить перекрытия печи, камина.

Перекрывать печи, камины можно арками, стяжками, напуском или клином. Нельзя применять металлические изделия в перекрытии: арматуру, уголки, швеллера и прочие металлические изделия.

Арка самое надёжное перекрытие, ведь она передает вертикальную нагрузку от верхних рядов кладки печи или камина на стенки «в распор». Арки бывают трех типов: полуциркульные, лучковые и прямые.

Полуциркульная арка – ровно в пол-круга – самая прочная и надёжная. Радиус закругления в такой арке равен половине ширины топки. Для кладки этой арки нужно сначала изготовить кружало. Возьмем лист фанеры и вырежем из него 2 полукруга радиусом в половину ширины нашей топки. Поставьте полукружья на пол и вставьте между ними деревянные бруски длиной 11 см и скрепите их саморезами. Кружало изготовлено. При кладке арки на цементно-песчаном растворе, кирпичи на кружало кладут целыми, не сточенными, а заклинивают кладку раствором. При кладке арки на глине, заклинивать раствором нельзя, так как глиняно-песчаный раствор имеет очень низкую прочность и рано или поздно он выкрошится из швов. Поэтому все кирпичи арки необходимо стачивать на клин. Размеры клиньев арки зависят от радиуса закругления. Можно размеры клина вычислить по формулам, но прощерасчертить с помощью нитки. И так, положите кружало на стол и приложите к нему кирпич. Из центра кружала натяните нитку на левый верхний угол кирпича. Прочертите карандашом по кирпичу линию реза от верхнего левого угла. То же самое проделайте и с правой стороной кирпича. У вас получится примерно такой рисунок.Затем болгаркой, отсеките излишки, у вас получится клиновой кирпич, рассчитанный именно на ваш радиус закругления арки.Как только подготовите необходимое количество клиновых кирпичей, можно начинать кладку арки. Установите кружало в топку на подпорках, выравнивая кружало по уровню и отвесу. Кладка арки, начиная с крайних кирпичей с тем расчетом, чтобы в верхней части арки стоял кирпич, а не шов между двумя кирпичами. Правильность кладки надо проверять ниткой, натянутой из центра кружала.

Лучковая арка — более пологая, чем полуциркульная. Она применима к более широким топкам, или при ограниченной высоте портала дровника. Кружало такой арки представляет собой не ровную половину круга, а его сектор.Технология кладки лучковой арки похожа на кладку полуциркульной арки, разница лишь в том, что радиус в такой арке неизвестен. Его надо вычислять по формуле:где:R — радиус закругления лучковой аркиB — высота, на которую вы хотите поднять верх арки (обычно, это 1-2 ряда кладки)С — половина ширины топки

Прямая арка. Применима в том случае, если вы хотите просто прямое перекрытие. Кладка такой арки выполняется сточенными на клин кирпичами. То есть принцип арки остаётся, а форма арки пропадает. Кружало для кладки такой арки изготавливать не надо. Ведем кладку арки по доске. В изготовлении прямая арка считается одной из самой сложной всех арочных перекрытий. Сложность заключается в расчёте углов спила каждого кирпича. Для определения резов, надо сначала задать центр арки. Изготовление кирпичей для такой арки, аналогично лучковой арки. Только вместо кружала используется прямая доска. Начнем с установки центрального кирпича в центр доски. Отмеряем углы срезов ниткой, натянутой из центра арки к его верхним углам. Центральный кирпич №1 пилится по линиям реза. Затем к центральному подрезанному кирпичу приставляется справа второй кирпич №2 так, чтобы левый нижний угол второго кирпича совпадал с правым нижним углом центрального. Нитка №4 натягивается на верхний правый угол второго кирпича из центра арки №3. Прочерчивается линия реза. При этом правый нижний угол второго кирпича оказывается ниже линии доски. По доске, как по линейке, прочерчивается вторая линия реза №5, срезающая правый нижний угол второго кирпича. Таким же образом, последовательно приставляя последующие кирпичи к арке, подрезаются все оставшиеся кирпичи. При этом каждый раз правый нижний угол последующего кирпича будет опускаться всё ниже и ниже уровня доски. По той же технологии обрезаются кирпичи в левую сторону от центрального.В результате у вас получится арка с ровным низом и ступенчатым верхом. И нам осталось только провести прямую линию от левого верхнего угла самого левого кирпича к правому верхнему углу самого правого кирпича и обрезать все кирпичи по этой линии. Вот мы и получили комплект кирпичей для прямой арки. Кладется такая арка по прямой доске, аналогично кладке по кружалу. При выборе центра арки учтите, что высота кирпичей, а также ее прочность напрямую зависят от его положения. Чем ближе к арке расположен центр, тем клинья будут круче, а арка прочнее, но при этом высота кирпичей в арке уменьшается.

Стяжка. Нужна в том случае, если вы хотите сделать прямое перекрытие с вертикально стоящими кирпичами. Сразу отмечу это, не самый хороший способ перекрытия. Использование арматуры может привести к провисанию перекрытия не сразу конечно а стечение времени. Что бы изготовить стяжки возьмите 2-ве арматуры диаметром 10-12 мм и длиной на 20-30 см больше ширины вашей топки. На конце арматуры нарежьте резьбу. В кирпичах, которые вы отобрали на перекрытие, просверлите отверстия диаметром 12-14 мм. Разложите просверленные кирпичи в ряд и пропустите через отверстия арматуру. Затем швы между кирпичами забейте раствором. Дайте раствору подсохнуть затем, накиньте на арматуру шайбу с гайкой и стяните. У вас должен, получится наборный кирпичный брус. Устанавливать такой набор кирпичей можно наверх портала камина. Это очень красиво смотрится, но есть одно но, из-за использования металла, очень ненадёжно. Даже если кирпичи были в наборе огнеупорным, они всё равно нагреваются, а вместе с ними и арматура, а коэффициенты теплового расширения кирпича и металла сильно отличаются друг от друга итог: перекрытие может треснуть или провиснуть.

Перекрытие напуском. Такое перекрытия можно увидеть в небольших прямых участках в печах (шириной до 1 кирпича). Кирпичи такого перекрытия не проваливаются за счёт того, что они зажаты в кладке. При кладке таких перекрытий под кирпичи надо подкладывать дощечку, которая не даст им упасть вниз, пока вы не нагрузите их следующим рядом кладки, дощечка потом убирается.Перекрытие клином. Это прямое перекрытие, его применяют для проёмов шириной до двух кирпичей. Для перекрытия клином можно тоже применить прямую доску, на которую мы будем класть пронумерованные кирпичи. После того как вся кладка закончена доску убираем. Кирпичи под номером 1-н держатся за счёт верхнего рядя кладки, а кирпич номер 2-ва за счёт клина.

Источники: http://www.pe4niku.ru/pechi-iz-kirpiha/perecrutie-peci.html

Комментариев пока нет!

vip-ochag.ru

Чертежи кирпичных печей для бани с порядовкой

Задумываясь над строительством банной печи, необходимо правильно подобрать тип и габаритные размеры будущей конструкции, определиться с конструкцией дымохода, выбрать строительный материал и смесь для кладки. Чертеж с нанесенными геометрическими размерами и детальная порядовка помогут не допустить ошибок в процессе возведения.

Банная печь имеет ряд отличий от традиционных, используемых для отопления дома. У них обязательно присутствует ниша для нагрева камней и водонагревательный контур. Простая конструкция — это бак с водой расположенный в определенном месте печки.

Выбор размеров

Подбирать чертеж, необходимо определить габаритные размеры кирпичной банной печи. Они выбираются исходя из объема отапливаемой парилки и согласно личным предпочтениям. Но в самых распространенных вариантах, для удобства кладки, площадь основания выбирается либо 3,5 на 4 кирпича, либо 4 на 5 кирпичей. Высоту подгоняют под удобство использования и в соответствии с расстоянием до перекрытий. Как правило, печки делают 168 или 210 см. В этих размерах учтен только сам теплоагрегат, без конструкции дымохода.

Варианты конструкций

Самыми распространенными считаются агрегаты со встроенным металлическим баком для воды. В зависимости от личностных предпочтений, он может располагаться либо снизу, либо сверху. Рассмотрим чертежи с порядовками двух основных вариантов расположения.

Печь с нижним расположением ёмкости для воды

В конструкции такой системы, пламя в топочной камере с одной стороны нагревает щит, на котором расположены камни, с другой — ёмкость с водой. Ёмкость, вмонтированная сбоку печи, служит стенкой для камеры горения.

Эта модель обеспечивает быстрый нагрев, как каменки, так и воды внутри бака. При этом увеличивается расход дров, поскольку распределение тепла идет на два источника нагрева одновременно. Выкладывается такая печь в 21 ряд с применением стального щита для отделения каменки.

Система с верхним расположением ёмкости для воды

В данном варианте, бак располагается вплотную к стенкам каменки и отделяется от неё листом негорючего материала. Такое расположение имеет ряд преимуществ:

• Жар от сгорания дров идет на прогрев камней.
• Бак с водой нагревается за счет вторичной отдачи тепла от каменки к боковой стенке бака.
• Прокалить камни в такой печке можно гораздо сильнее, поскольку вода закипать будет медленнее, чем при прямом контакте с каменкой.

Негорючей прокладкой подойдет лист из асбестоцемента.

Порядовка такого теплоагрегата состоит из 25 рядов, но при этом требует меньшего расхода строительного материала.

Вариант для большой парной

Печь такой конструкции имеет закрытую каменку, может работать непрерывно и протопить одновременно несколько помещений бани.

Кладку начинают с вентиляционного канала, вход которого расположен в подполье. Перекрывающая заслонка монтируется с 3-го ряда. В этой плоскости формируют топочные камеры, потом устанавливают дверцы и прочистной канал. Сформировав поддувало, переходят к кладке основных стенок топок и перемычек.

Это наиболее распространенные и простые варианты чертежей. При этом стоит понимать, что они не учитывают индивидуальных особенностей помещений парной. Зная основные процессы, проходящие при горении дров, можно без труда изменить вид будущего агрегата под свои нужны, рассчитав необходимые размеры для основания и дымохода.

Важные моменты кладки, устройства, создания чертежей и порядовки будущей печки можно посмотреть в видео.

pechinfo.ru

банная печка в комнаты отдыха сауны своими руками, проект с конструкции Кузнецова

В былые времена поход в баню являлся всего-навсего вынужденной гигиенической процедурой. Сегодня же все в корне изменилось, и посещение бани стало полноценным ритуалом для тела и души.

Баня и сауна у современного человека пользуются большой популярностью. Поэтому, если есть возможность, многие строят парилки прямо во дворе собственной дачи или загородного дома. Конечно же, сердцем любого банного заведения является печь. Именно она трудится над тем, чтобы люди получали от парной истинное удовольствие.

Особенности и преимущества

В последнее время особым спросом пользуется у любителей попариться камин-печь. Такие печи хороши тем, что возле них можно приятно посидеть после главной процедуры.

Каминная дверца, как правило, изготавливается из стеклокерамики. Она и превращает обычный отопительный агрегат в печь-камин. Благодаря такой конструкции можно смело созерцать на горящее пламя в камине, не опасаясь, что можно обжечься.

Печь-камин – это удачная комбинация функциональности, практичности и экономии. Она обеспечивает необходимую температуру в парной и дает много согревающего пара, который окутывает тело, словно одеяло. В предбанном покое она служит камином. Поэтому после основных процедур можно наслаждаться отдыхом, любуясь живым огнем в каминной печи.

Разновидности

Отопительный прибор – это самый главный аппарат, который должен быть в парилке. Без него банная, сауна, станут обычным помещением, не несущим никакой пользы. Без такого агрегата не получится попариться и уж тем более отдохнуть. Сегодня разные производители предлагают огромнейший ассортимент печей-каминов, поэтому определиться с подходящим устройством бывает иногда довольно сложно.

В зависимости от материала изготовления печи-камины делятся на кирпичные каменки и металлические.

По классификации называются:

1. Каменка с открытым камином или закрытым.
2. Холодные и горячие.
3. Печи длительного горения или прямого нагрева.

Есть варианты два в одном, когда печь превращается в барбекю. Такой совмещенный агрегат особенно хорош для любителей попарится и вкусно поесть.

Если же возможности провести время у настоящего камина-печи нет, можно купить электрический инфракрасный камин. Его плюс заключается в том, что передача большого потока тепла происходит за сравнительно небольшой промежуток времени.

Дизайн или как оформить

Вопрос о том, как оформить печь-камин в предбаннике или украсить отопительное оборудование для комнаты отдыха волнует многих умельцев-самоучек, решивших сделать кладку печи-камина собственными силами. Этот момент также актуален и для домовладельцев, которые пользуются печным отоплением. Отделка очага обычной штукатуркой никакой эстетической ценности не несет, а после непродолжительного периода эксплуатации просто требует обновления.

Существуют следующие виды отделки:

• Крестьянская (применяются глина, известь и побелка). Давным-давно печи обмазывали подобной смесью, а затем белили. Высохшие стены украшали разными рисунками, в основном цветами. В наши дни этот способ практически нигде не используется.
• Декоративным кирпичом. Жаропрочный материал надолго сохраняет тепло.
• Жаропрочной керамикой (терракота, майолика, клинкер, керамогранит).
• Изразцами. Самый распространенный способ облицовки обогревательных элементов. Отличается от обычной плитки коробчатой структурой, служащей креплением изразца к поверхности.

Как построить своими руками

Существует много интересные авторских разработок в сфере сооружения печей-каминов, которыми могут воспользоваться все желающие. Но самыми известными считаются банные печи конструкции Кузнецова. В печах русского умельца течение газов происходит естественным путем, а не за счет тяги по дымоходу.

К преимуществам печей Кузнецова относятся:

• Постепенное нагревание печи от нижнего ряда кирпичей до самого верхнего.
• Низкая вероятность появления трещин и других дефектов.
• Возможность использовать оборудование для отопления в качестве печи и камина одновременно.
• Дополнительный нагрев стенок печи-камина газами, выходящими из топки.
• Минимальное образование сажи, благодаря чему можно на долгое время забыть о чистке дымохода.

Печь — ключевой атрибут любого типа бани – турецкой, русской, финской и т.д. Без нее трудно представить ту удивительную атмосферу, которая царит в парилке. Сделанная собственными руками печка-камин – это неповторимое сооружение, аналогов которому не сыскать, этим она и ценится больше всего.

Конечно, в настоящее время во многих банях стоят электрические печи, но они не могут превзойти настоящие каменки.

Чтобы сделать печь-камин, хозяину домовладений придется изучить элементарные строительные навыки, овладеть мастерством работы с базовыми инструментами: теркой, правилом, мастерком. Особенно серьезно к вопросу сооружения отопительного прибора стоит подходить, если стоять оно будет на втором этаже.

На первом этапе нужно выбрать место для отопительного оборудования (планировка), снять все возможные мерки, а потом сделать чертеж и проект, исходя из требований места.

После бумажной работы можно приступать к сооружению фундамента. Отопительная система весит не менее 500 кг, это нужно учесть при заливке основы под печь. Яму для фундамента нужно рыть минимум на 0,5 метра в глубину. Ее дно можно выложить строительным мусором и залить цементным раствором до отметки пола не делая перерывов, чтобы фундамент был цельным.

После заливки фундамента нужно выдержать паузу сроком на одну неделю, чтобы основание полностью высохло. Это время можно потратить на закупку строительных материалов и выполнения отверстия для дымохода.

На высохшую поверхность необходимо уложить два слоя рубероида, который в последствии прижимается цементным раствором. На него же кладется плитка (только если будет использоваться фирменная печь-камин). При создании кирпичного объекта на гидроизоляционном слое тут же делается порядовка первого ряда кирпича.

Профессионалы советуют для создания печи-камина использовать огнестойкий кирпич, обычный для кладки нижних рядов не подходит. Оптимальная толщина соединяющего строительный материал слоя — 3 мм.

Все этапы строительного процесса нужно контролировать уровнем и отвесами.

Таким образом, можно соорудить печь-камин в максимально сжатые сроки.

Обзор лучших моделей

Иметь свою баню, личную сауну хотелось бы многим независимо от достатка и принадлежности к той или иной социальной группе. Сейчас процесс парилки является не только роскошью, а отличным способом укрепить здоровье. Чистый пар, живительная вода, использование лечебных трав, березовых, дубовых и всевозможных экзотических веников оздоравливает и тело, и душу, укрепляет моральный дух. А чтобы париться было комфортно, многие производители предлагают свои отопительные приборы для бани и сауны.

Наиболее известными и востребованными считаются печи Ферингер, Harvia, Сиеста, Термофор, Везувий – эти агрегаты, созданы специально для тех, кто желает получить качественное и надежное оборудование по приемлемой цене.

Интересные решения в интерьере

Печи-камины для бани — современное оборудование для обогрева небольших площадей. Такой способ отопления позволяет получить абсолютную автономию от подачи горячей воды. Помимо этого печи-камины — прекрасная возможность почувствовать себя вдали от хлопот и различных неурядиц.

Идей для дизайна бани уйма и каждая по-своему хороша, особенно если необходимо продумать интерьер загородного комплекса с камином и баней.

Maxfun pk portal

Вязаный крючком шаблон сказочного домика

Коды ошибок Hologic panther Меню салфеток-Proc Surveyfreq outputSap основные данные бизнес-партнера —

Hatsan bullmaster repairSonic revert speedrun-Addg.phpyscce С помощью mcqray max subidear Python

Mitsubishi VFD коды ошибок Qcaa старший текстовый список на английском языке — Подсознательные результаты instagramAt home тест на наркотики против лабораторного теста reddit-

Fantasy 5 выигрышные номера около Шанхая

140cc двигатель пит-байка hpModular bar counter-Nqvkdy.phporkjtПолный фильм авангарда dailymotion-

Amazon Prime hdr проблема Романы Шрикала завершены — пример веб-конфигурации AzureDesene 2021 dublat на румынском языке-

Высший суд Фресно умный поиск

Сколько кредитов я должен взять, работая полный рабочий день на redditПродавцы в ремонте кирпича печи urdu-

Reiterhof kaufen bingenBest Rock альбомы 2020 Billboard-SF инструмент версия 8 скачать apk redditОбход блокировки активации —

Pronote college silve espace eleve

Расчет мощности буровой вышкиОбновление статистики mca-2 times table songБольшой бонусный код в долларах —

Местоположение maison toulon le bon coin

02 silverado hd hood маркетинга 18-е издание pdf-

Идеи оборудования для кухонного шкафа

Yingxi ong zai lin серия 9 eng subToon bot Discord Football-Kenshi mods moddb Бесщеточная проводка датчика моторного зала-

Caut zugraveli plata la saptamana sau la metru patrat in bucuresti сектор 6

Kit вязание крючком дебютантные анимаAdobe rush совместимость с Android -ned Hatsan 953 Super Natural- tumblr destiel

Цены на охоту в южной африке 2021Time 100 самых влиятельных магазинов в 2020 г.phptchofPatron pull femme-

альтернатива диспергированию Kilohearts bad segeberg von privat-Nehir онлайн-субтитры на romanaCasas pequenas prefabricadas-

Oh baby brooklyn instagram

Iubire ca in filme ep 106 Nightmare sans x scared reader-Matlab extract column from matrixCaravanluik-

Esquelas en el diario vasco 7-дневный covid averageTest x509 certificate-

Was braucht man zum campen im auto

Xcframework with dependenciesNew holland baler parts diagram-I love you in balochiCaravan awning repair South Wales-

Craigslist Tri City Items required

Pancakeswap error safemoon call — Программа не работает во время звонка на клавиатуру. bic eps musculationPutco цены на проезд на автобусе 2021 около умеда кита вард в осаке —

падающий снег html code tumblr

импакт-фактор IedmFamily island hack download-La provincia tg jiu contact истребитель кроликов на продажу вблизи умеда кита, осака lave vaisselle far lvc513sciWeer ijsselmeer-

Я не могу дозвониться до безработицы0s9g.phpjnceubwt-Может ли пустой пистолет стрелять боевыми патронамиDucato 2.3 jtd fiabilite-

Самая тихая коробка вентилятора в децибелах

Delta roblox exploit450w цена блока питания в Шри-Ланке-Filmul barajPlesk domain not working-

Biggie suicidal think lyrics deutschHardware Зарезервированные документы —

1966 мустанг цена фастбэка

смайликов на английскомDemon slayer fanfiction tanjiro dances-Al suwaidi tribe Застряли сборки сценария перезагрузки — Сигнальная пушка Yamaha mio ecu reset1700s на продажу —

Восстановленные дизельные двигатели на продажу — Western Digital — китайская компания — Фотографии Hanna Battah Варианты плана питания —

Или около 18 Ошибка Google Pay

Игровой ноутбук Asus продолжает зависать Добавить замену датчика двери — Вход в систему net health optimaQuickdraw glitch destiny 2-

двигатель Ford 360 на продажу около сакаи, осака,

, тендеры на техническое обслуживание, 2021 г., изменить фон Google Android-Blackbangtan, эпизод 6, расширенный текст, флаттер-

,

, романская комедия, 2020 г. Шасси Vw Beetle

на продажуTren periam sannicolau-Решение для анализа дискового пространства в питоне Бензопила Husqvarna 240 16 дюймов —

Руководство по настройке Forza 7Audi a3 8p felgen 17 zoll-Anycubic vyper prusa Sler profileSan antonio puppies for sale-

Проблемы с двигателем Yeso Дома в аренду идахо-фолс доисторический ковчег мод-

снятие подушки безопасности с фургона Ford Transit, политика возврата, сколько дней-полицейское управление округа Язу, анонимное приложение для сохранения историй-

De ce se aprinde martorul bujii in mers

Katja kossowski bei firing pin21Stevensscis 335 Руководство 2019Loki x sarcastic reader-

Trek Сравнение специализированных и гигантских гибридных велосипедов

Полицейский журнал Браттлборо, журнал Mco0wwz.phpzyzod-Рациональный мужчина pdf redditGaitele 1993-

Ncadx.phphaydtArduino ademco interface-Бартонеллез у людей Журнал высокой емкости —

Moteur reste Accelere au Pass Vitesses

Клей Миллер женился

Rimworld, каменная железа, стоит того

Easytronic opel corsa dOlx auto botosani opel-Zillow, секция Канзас-Сити, 8 домов в аренду, Pulsul normal adulti-

Buburuza si motan noir dublat в романе Sa 33 переборка spn 524278 fmi 7

90 000 Разрушенный портал — Minecraft Wiki

Разрушенный портал — это естественно созданный поврежденный портал в Нижний мир, который появляется как в Нижнем мире, так и в Надземном мире.Он содержит некоторые украшения и сундук с добычей вокруг него.

Поколение

[]

Нижняя сторона разрушенного портала

Разрушенные порталы — единственные сгенерированные структуры, которые генерируются более чем в одном измерении; они генерируются во всех биомах как в Нижнем мире, так и в Верхнем мире. Они могут нереститься под землей, под водой или на воздухе. Если они образуются под землей, вокруг них есть воздушные карманы. Естественная местность вокруг разрушенных порталов образует адскую трещину. Они также генерируют массу адских трещин под собой (включая «сталактитовые» формы, которые могут содержать отложения черного камня в Нижнем мире).Гигантские разрушенные порталы имеют 3 различных дизайна, а обычные разрушенные порталы имеют 10 дизайнов. Когда генерируется разрушенный портал, он с вероятностью 5% превратится в гигантский разрушенный портал, что примерно составляет 1,67% на каждый дизайн гигантского портала. Это дает нормальным разрушенным порталам шанс 95%, что дает шанс 9,5% на нормальный разрушенный дизайн портала. ^{[ требуется дополнительная информация ]}

	Биом
	Стандартный		Пустыня	Джунгли	Болото	Гора		Океан	Пустота
Вертикальное размещение	Подземный (50%)	Поверхность (50%)	Частично захоронен	Поверхность	Дно океана	В горах (50%)	Поверхность (50%)	Дно океана	Пустота
Мшистость	0.2		0	0,8	0,5	0,2		0,8	0
Воздушный карман	Да	50%	Нет	50%	Нет	Да	50%	Нет	50%
заросший	Нет		Нет	Да	Нет	Нет		Нет	Нет
Виноградные лозы	Нет		Нет	Да	Да	Нет		Нет	Нет
Блэкстоун	Нет		Нет	Нет	Нет	Нет		Нет	Да

Разрушенные порталы, генерирующие под землей, делают это на уровне Y от 15 до n − n 2 , где n — самый высокий блок в точке генерации, а n 2 — высота разрушенной портальной конструкции.Это означает, что местность всегда выше или на уровне вершины конструкции. Некоторые варианты разрушенных порталов достаточно короткие, чтобы их можно было полностью создать на поверхности.

Разрушенные порталы, возникающие в горах, генерируются на уровне y от 70 до 90 262 n − n ₂ .

Разрушенные порталы, которые создают частично заглубленные, делают это на уровне y n − n 2 , плюс случайное целое число от 2 до 8. Это означает, что структура имеет от 2 до 8 слоев, приподнятых над поверхностью.

В Нижнем мире разрушенные порталы с воздушными карманами генерируются с 32-го по 100-й уровень Y. Разрушенные порталы без воздушных ям имеют шанс 50% появиться с 27-го по 29-й уровень Y и с вероятностью 50% появиться с Y- уровень с 29 по 100.

Многие блоки в разрушенных порталах заменяются после генерации. Разрушенный портал находится в снежном биоме , если температура ниже 0,15.

1. ↑ Это включает в себя адский камень, созданный как часть адского трека, «распространяющегося» по близлежащей местности.

Конструкция []

Разрушенные порталы генерируют неполные рамы порталов, состоящие из обсидиана и, иногда, вместе с плачущим обсидианом, хотя нижние порталы не могут быть активированы с плачущим обсидианом в раме. ^[1] Некоторые рамы плоско лежат на земле, как будто они опрокидываются. Остальные стоят отдельно, как будто еще собираются / прикрепляются.

Все разрушенные порталы создаются из сундуков, в которых хранятся различные золотые предметы и предметы, используемые для строительства порталов, такие как обсидиан, кремень и сталь.

Любой разрушенный портал, созданный в Надземном мире, окружен сооружениями из камня, каменных кирпичей и железных прутьев; в Нижнем мире он окружен разновидностями черного камня и цепями.

В настоящее время существует 13 вариантов: 10 порталов нормального размера и 3 гигантских портала в различных состояниях разложения.

В Java Edition разрушенные порталы могут быть созданы игроком, загрузив ruined_portal / portal_ <1 to 10> или ruined_portal /iant_portal_ <1 to 3> со структурным блоком.Эти разрушенные порталы генерируются по мере хранения, что означает, что они не изменяются, как описано в разделе «Генерация» выше. Все порталы, созданные таким образом, создают воздушные карманы, если они создаются в других блоках.

Порталы []

На этой странице можно было бы добавить больше изображений.

Удалите это уведомление, как только добавите в статью подходящие изображения.
Конкретные инструкции: Разрушенные порталы, которые появляются в Пустоте

Обратите внимание, что некоторые блоки заменяются другими при генерации.Полный список можно увидеть выше.

Другой мир []

Пустота []

Блоки []

Добыча []

В Java Edition каждый разрушенный портальный сундук содержит 4–8 стопок предметов со следующим распределением:

В Bedrock Edition каждый сундук с разрушенным порталом содержит от 4 до 8 стопок предметов со следующим распределением:

1. ↑ ^{a b} Размер стопки (или количество элементов, которые нельзя складывать в стопки) этого элемента в любом рулоне.
2. ↑ ^{a b} Вес этого элемента относительно других элементов в пуле.
3. ↑ ^{a b} Вероятность найти любой из этих предметов в одном сундуке.
4. ↑ ^{a b} Ожидаемое количество предметов на один сундук, усредненное по большому количеству сундуков.
5. ↑ ^{a b} Среднее количество сундуков, которые игрок должен искать, чтобы найти любой из этих предметов.
6. ↑ ^{a b c d e f g h i j k l n m m 901 q r Все чары равновероятны, включая чар сокровищ (кроме скорости души), и любой уровень чар равновероятен.}

Большинство разрушенных портальных структур содержат достаточно обсидиана, чтобы создать полноценный портал, хотя в небольших порталах этого может быть недостаточно, потому что каждый обсидиан имеет 15% ‌ ^{[ JE только ]} или 20% ‌ ^{[ BE только ]} шанс быть замененным плачущим обсидианом.

История []

Выпуски

[]

Проблемы, связанные с «Разрушенным порталом», отслеживаются в системе отслеживания ошибок. Сообщайте о проблемах здесь.

Галерея []

• Разрушенный портал в таежном биоме.

• Под землей найден разрушенный портал.

• Гигантский разрушенный портал, созданный рядом с биомом в пустыне и океане с использованием пакета ресурсов Programmer Art.

• Разрушенный портал, частично погребенный в пустыне.

• Добыча из разрушенного сундука с порталом.

• Разрушенный портал в преисподнюю, образовавшийся рядом с кораблекрушением.

• Разрушенный портал, созданный в лаве.

• Разрушенный портал в биоме Бесплодных земель с шахтой позади него.

• Разрушенный портал на дне реки.

• Храм в джунглях разрушен разрушенным порталом.

• Разрушенный портал, созданный внутри холма.

• Портал, созданный на реке.

• Разрушенный портал, созданный на айсберге в замерзшем океане.

• Разрушенный сундук с порталом, в котором находится зачарованное золотое яблоко.

• Деревня Снежная тундра, доходящая до соседней саванны. Рядом также находится разрушенный портал.

• Огромная деревня с разрушенным порталом, совсем рядом с мировым спавном.

• Разрушенный портал, созданный в биоме джунглей.Обратите внимание на начавшийся лесной пожар.

• Разрушенный портал, созданный на плато лесистых пустошей.

• Огромный разрушенный портал рядом с деревней саванны.

• Листья джунглей, образовавшиеся над разрушенным порталом. Некоторые листья загорелись от лавы.

• Огромный разрушенный портал с множеством животных поблизости.

• Разрушенный портал, созданный на холме горного луга.

• Разрушенный портал рядом с палатками грабителей.

• Разрушенный портал генерируется вместе с шахтой.

Список литературы []

Сгенерированные конструкции и особенности местности

Эти храбрые души живут в домах с привидениями — и им это нравится.

Если они достаточно любят дом, покупатели готовы упустить из виду практически все. Яркие цвета? Мы их закрасим.Маленькая кухня? Мы взорвем эту заднюю стену. Призраки? А почему бы не?

Фактически, опрос realtor.com в 2018 году показал, что треть потенциальных покупателей не подумали бы дважды о покупке дома с привидениями, если бы цена, расположение и удобства были достаточно привлекательными. А 18 процентов, по сути, сказали: «Эй, привидение — это все, что нам нужно! Мы возьмем это! »

В то время как юристы называют дома с привидениями «психологически уязвимыми» или «стигматизированными» объектами, удивительное количество людей просто называют их «домом».«Я пересек страну в поисках людей, которые считают призраков частью семьи. Удивительно, но найти их оказалось нетрудно.

Поймите, я никогда не верил в призраков и почти уверен, что не верю. Но как же тогда объяснить то странное событие, которое преследует меня уже пару месяцев?

Я наслаждался ужином со своей женой Кэролайн и ее старой подругой Мэри в очаровательном старинном викторианском домашнем ресторане в историческом городе Льюис, штат Делавэр. Мы втроем сидели за столом с четырьмя стульями.Как только мы начали копаться в наших блюдах — а вам просто нужно пойти со мной сюда — бутылка вина, которую мы заказали, начала скользить, как фигура на шахматной доске, через стол к пустому стулу.

Пока мы молча смотрели, наши вилки парили на полпути между нашими тарелками и ртами, бутылка продолжала тянуться к краю. Но вместо того, чтобы упасть, он поднялся над высокой спинкой свободного стула, затем плавно спустился на пол и приземлился с глухим стуком, а не с треском. Мы сидели, все еще замороженные вилки, с открытыми ртами и бегающими глазами взад и вперед.

Мы все еще были ошеломлены, когда наш сервер бросился через комнату. Ставя бутылку на стол, она пробормотала почти про себя: «Это привидение».

Оказывается, кто-то … или какая-то штука … годами устраивает подобные потусторонние шалости в учреждении. Это заняло какое-то время, но в конце концов владелец и сотрудники пришли к соглашению о том, что поделятся имуществом с невидимой сущностью. Мне это показалось странным, но когда я отправился на поиски домов с привидениями, я был удивлен тем, сколько людей разделяют такое отношение.

Дом судьи Салемского суда над ведьмами Джонатана Корвина в Салеме, штат Массачусетс, по сообщениям, часто посещается людьми, ошибочно обвиненными в колдовстве и казненными в 1692 году.

Фотография Стива и Донны О’Мира, National Geographic

Пожалуйста, соблюдайте авторские права . Несанкционированное использование запрещено.

Дружелюбные привидения

С пледа низко висящих облаков падает капля, а вдали гремит гром. Атмосфера кажется идеальной, когда я стою вдоль исторического района Bath House Row в Хот-Спрингс, штат Арканзас, и жду, когда Джон Кукси покажет мне свой дом с привидениями.

Человеческая история Хот-Спрингс насчитывает три тысячелетия. За банями возвышается гора Хот-Спрингс, где температура воды 142 градуса привлекала посетителей, от самых первых коренных американцев до гангстеров 1930-х годов. Существует множество историй о привидениях о старых отелях города, жестоких подпольных барах и тенистых публичных домах.

Кукси подъезжает к своей машине, которая удобно загромождена инструментами его многочисленных профессий, в том числе видеооператором, местным телеведущим и агентом по недвижимости.

«Вообще-то у меня два дома с привидениями», — весело говорит он мне, когда мы направляемся прочь от центра города на окружающие холмы. «Мы с женой живем в одном, а другой сдаем в аренду по соседству».

Добираться туда не займет много времени. Это не особняки в викторианском стиле в семейном стиле Аддамс, и у них нет жутких, похожих на глаза окон, как в доме Amityville Horror . Это всего лишь пара невысоких кирпичных домов с испорченными лужайками и мусорными баками.

«Это Билл», — говорит Кукси своей жене Энни, когда мы входим на кухню пары через боковую дверь.«Он здесь по поводу призрака». Энни кивает, как будто ей сказали, что здесь есть мужчина по поводу водопровода.

«Вы рассказали ему о дыме?» она спрашивает. «Это было… интересно».

Во время поездки сюда я уже слышал о таинственных ночных шагах и случайных светящихся глазах, которые появляются в темноте, но не в дыму. Кукси проходит через арочный дверной проем в то, что сейчас является прачечной.

«Однажды ночью мы почувствовали запах сигарного дыма», — говорит он мне.«Мы проследили за ним вокруг дома и, наконец, обнаружили, что он исходит отсюда. Когда мы вошли в эту комнату, запах просто исчез. Не рассеялся, как вы ожидали. Это было просто … было ».

Кукси называет своих невидимых обитателей «дружелюбными призраками». «Они нам нравятся», — говорит он. «Время от времени они просто делают что-то, чтобы напомнить нам, что они все еще здесь».

Конечно, одно дело — счастливо сосуществовать с чем-то потусторонним, и совсем другое — сдать дом с привидениями кому-то другому.

Мы идем по соседству с резиденцией, очень похожей на дом Кукси. Пара сдает этот дом на короткий срок, обычно туристам. Остановившись на крыльце, Кукси признается, что не рассказывает потенциальным арендаторам о таинственно движущихся предметах, странных шумах и мерцающих огнях.

«Обычно они приходят и рассказывают о них мне, », — говорит он. «Однажды здесь жила слепая женщина. Однажды утром из ниоткуда она сказала мне: «Расскажи мне о духах в этом доме.Я чувствую, что они здесь ».

Мы входим. Прямо за входной дверью темная деревянная лестница ведет в комнату наверху. Мы пробираемся к клаустрофобному второму этажу, где есть несколько кроватей и окно в дальнем конце.

«Я пойду обратно вниз», — резко говорит мне Кукси. «Почему бы тебе не подождать здесь несколько минут? Спускайся, когда будешь готов. А потом он ушел.

Я стою там в тишине, пытаясь понять, вызвано ли беспокойство, которое я чувствую, невидимым присутствием или просто внушающей ползучей силой внушения.В любом случае, я решаю, я готов. Я бегу вниз по темной лестнице и снова выхожу на серую улицу.

По слухам, этот дом 1890-х годов в Янктоне, Южная Дакота, был заселен привидениями. Его показали по национальному телевидению после того, как его владелец выставил его на продажу на eBay. Экстрасенс сказал, что в доме есть портал между физическим и невидимым миром.

Фотография Кристофера Гэннона, руководителя Argus / AP

Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

Призрак с ОКР

Это, конечно, необычно — но, как ни странно, не неожиданно, — когда кухонный кран Лесли Грюневальда внезапно и без видимой причины начинает работать на полную мощность.«Это просто Грег снова умывает руки», — говорит она.

Грег был старым другом Грюневальда и ее мужа Дуга. Как это часто бывает в историях о привидениях, Грег неожиданно и печально завершил свою жизнь: в возрасте 60 лет физик решил уйти на пенсию. Но за два месяца до знаменательного дня он внезапно скончался. Конец пришел в спальню этого самого дома в Ливерморе, Калифорния.

Грюневальд купил это место в поместье Грега в 2016 году. Но, хотя она и ее муж полностью отремонтировали дом, «Грег никогда не уезжал», — говорит она.«Не думаю, что он был готов к работе. Кажется, он держится ».

На своем смартфоне Грюневальд прокручивает в течение минуты, прежде чем найти видео, которое она ищет. Это снимок ее кухонной раковины, сделанный из другого конца комнаты. Из крана льется вода. Затем это просто прекращается. Невынужденная жуткость клипа заставляет меня задыхаться.

«Я никогда не знаю, когда начнет течь вода, поэтому я никогда не смогу получить начало», — говорит Грюневальд. У нее также есть видеозаписи загадочного мерцания огней, но именно проточная вода убедила ее, что Грег все еще здесь.По ее словам, он страдал ОКР. Он постоянно мыл руки.

«Это почти как если бы он просто решил пройти через кухню и снова вымыть их, как он всегда делал при жизни».

Даже когда она покупала дом, Грюневальд чувствовал, что Грег все еще живет в доме. «Я могла чувствовать его присутствие, своего рода сущность», — говорит она. «Но это заставило меня просто захотеть купить дом еще больше. Я рада, что он все еще здесь. Для меня большая честь думать, что он хочет разделить свой дом.Я не хочу, чтобы он уходил ».

Говорят, что в Таинственном доме Винчестеров в Сан-Хосе, Калифорния, обитают духи убитых из винтовки Винчестера.

Фотография Джессики Кристиан, San Francisco Chronicle / Getty Images

Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

Берегитесь покупателя

Покупкой дома Грега занималась Синди Хэгли, агент по недвижимости в соседнем Плезантоне. По ее словам, из примерно 100 домов, которые Хэгли продает ежегодно, в двух или трех будут находиться духовные сущности.

«В самом первом доме, который я продал, царили привидения!» — говорит Хэгли, который проработал местным агентом около 15 лет. «Это было немного безумно. Продавцы рассказывали мне о странных вещах, происходящих в доме. Я не знал, что делать ».

Она посоветовалась со старым агентом в офисе. «Он сказал мне, что до тех пор, пока о духовном присутствии ничего не известно, нет необходимости никому рассказывать», — вспоминает она. Но если люди по соседству узнают об этом, это может повлиять на стоимость собственности и должно быть раскрыто.

«Владельцы сказали, что никогда никому не рассказывали, поэтому я чувствовал себя как дома. Но затем, в мой первый день открытых дверей, вошла соседка и сказала: «Наконец-то я смогу увидеть дом с привидениями изнутри!» »

Теперь, по словам Хагли, она раскрывает покупателям присутствие призраков дома. — но не раньше, чем они будут готовы расписаться на пунктирной линии, чтобы купить это место. «К тому времени они уже прошли тендер и уже эмоционально вложены», — говорит она. «Они не уйдут из-за духа.

Этот опрос realtor.com подтверждает ее: 54 процента людей, считающих, что в их доме живут привидения, говорят, что знали об этом еще до того, как купили его. В качестве доказательства посмотрите не дальше, чем дом 19-го века в Род-Айленде, который вдохновил на создание фильма ужасов 2013 года The Conjuring . Недавно он вышел на рынок за 1,2 миллиона долларов.

Может показаться удивительным узнать, что во многих штатах существуют законы о том, сколько продавцы должны рассказывать о доме с привидениями. В большинстве штатов продавец может хранить молчание, если покупатели специально не спрашивают о спиртных напитках.Аляска и Калифорния требуют, чтобы продавцы сообщали о том, умер ли кто-нибудь на участке за последние три года.

Тогда есть знаменательное дело штата Нью-Йорк 1991 года Стамбовски против Экли. Продавцы не смогли раскрыть своего постоянного призрака покупателю, хотя ранее они рассказали почти всем остальным, включая журнал Reader’s Digest . Судья приказал продавцам вернуть деньги покупателей. «По закону, — написал судья, — в доме живут привидения.«

« Окруженный духами »

Я выхожу из офиса Синди Хагли в Плезантоне, поворачиваю на восток по шоссе 50 и направляюсь примерно в 130 милях к старому калифорнийскому горнодобывающему городу Плейсервилль. Раньше город назывался Хангтаун из-за его репутации «золотой лихорадки» как места, где регулярно казнили искателей претензий. Над салоном «Дерево палача» на Мейн-стрит манекен в синих джинсах болтается на конце короткой веревки.

Я буду ночевать здесь, в ночлежке с привидениями.

«Пожалуйста, не говорите, что в этом месте полно привидений», — поправляет Робин Роуэрс, владелица отеля типа «постель и завтрак» Seasons. «Я предпочитаю говорить, что этот дом« заселен духами ». И это всегда было очень позитивной силой».

У Роуэрс было несколько воплощений. В 1970-х и 1980-х годах она была известна как Робин Дуглас, партнерша по многочисленным фильмам, в том числе культовой классике велоспорта Breaking Away и постоянному участнику оригинального сериала Battlestar Galactica телесериала . Она бросила сниматься, чтобы продолжить свою страсть к защите животных в Голливуде, и теперь она вручает мне ключ от моей комнаты в этом 160-летнем кирпичном доме на лесистом склоне холма над Плейсервиллем.

«Я никогда не рассказываю своим гостям о духах», — говорит Роуэрс. «Они говорят мне. Они слышат голоса. Они спрашивают, почему свет то включается, то гаснет. Вентилятор работает сам по себе. Ко мне пришел электрик, чтобы все проверить, но он ничего не нашел. Так что теперь я просто сижу и улыбаюсь ».

«Времена года» попали в местные новости несколько лет назад, когда команда исследователей паранормальных явлений заполонила место с оборудованием для обнаружения духов.Их вердикт: да, с привидениями.

В 1974 году Рональд Дефео-младший убил своего отца, мать, двух братьев и двух сестер в этом доме в Амитивилле, Лонг-Айленд, Нью-Йорк. Массовое убийство вдохновило на создание книги и киноверсии «Ужас Амитивилля».

Фотография предоставлена ​​Bettmann

Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

«Бывшие владельцы сказали мне, что у нас есть духи трех сестер, которые жили здесь — Марты, Маргарет и Кэтрин. И есть человек по имени Бак, который сидел у дверей подвала и снимал шкуру с животных.»

Конечно, гости не всегда рады делиться своей квартирой. Одна пара настояла на том, чтобы однажды ночью они проснулись и увидели очертания фигуры, парящей у изножья их кровати и наблюдающей за ними.

«Они были в ужасе», — вспоминает Роуэрс. «Они даже не остались на завтрак — просто ушли».

И удачи в получении коммунальных услуг, если компания узнает о привидении.

«Человек, который пришел посчитать счетчик, убежал и отказался возвращаться», — говорит она. «Он сказал, что был рядом с домом, когда« Что-то прошло сквозь меня! »Какая-то сущность вошла в него спереди и вышла сзади.Я сказал ему: «Ой, это всего лишь Бак!»

Увы, во время моей ночи в «Временах года» призрачные посетители не заходили. Ни Бак, ни сестры.
