Ломаная крыша стропильная система расчет с размерами

Любой, наверное, хозяин загородного участка старается использовать свою территорию с максимально возможной полезностью. Хочется, чтобы и дом был вместительным, и чтобы было где гостей принять, и для мастерской отвести место. В то же время, на выделенных «сотках» особо не разгуляешься – необходимо оставить территорию для своих «сельхозугодий», для уютного двора, для гаража или автостоянки, для хозяйственных построек. Выход очевиден – «расти вверх». Двухэтажные полноценные здания – это доступно далеко не каждому, но можно постараться задействовать под полезную площадь чердачные помещения. Одним словом, оптимальным решением становится строительство дома с мансардой.

Ломаная крыша стропильная система расчет с размерами

Ну а если возводить мансарду, то лучше всего обратить внимание именно на ломаную конструкцию крыши. При равных размерах в плане с двускатной, такая система дает значительный выигрыш в полезной площади, пригодной в том числе и для полноценных жилых помещений. Безусловно, подобный подход в определённой мере отражается на возрастании сложности расчётов и монтажа стропильной конструкции, но для трудолюбивого, умелого и старательного хозяина это не должно стать препятствием.

Итак, настоящая публикация призвана показать, что, если выбрана ломаная крыша стропильная система, расчет с размерами вполне можно провести собственными силами, чтобы получить гарантированно прочную конструкцию. Причем, для такого самостоятельного проектирования не потребуется знаний специальных прикладных программ. Предлагаемый алгоритм, безусловно, упрощен, и не может сравниться по точности с профессиональными расчетами, и если затевается строительство крупного здания со сложной конфигурацией крыши – так или иначе, придется обратиться к специалистам. Но для типичной мансарды ломаного типа над среднестатистическим жилым загородным домом или гаражом – он вполне оправдан.

Особенности стропильной системы ломаного типа

Принцип устройства мансардной крыши ломаного типа

Итак, что же из себя представляет стропильная система ломаного типа?

С некоторой долей условности ее можно отнести к разновидностям двускатной. Но главное отличие в том, что каждый из скатов не представляет собой единой плоскости от конька до карнизного свеса. По определенной горизонтальной линии она «ломается» на две, причем верхняя часть ската имеет куда меньший угол крутизны по сравнению с нижней.

Характерная особенность ломаной крыши понятна уже из ее названия – каждый из скатов «ломается» на две плоскости, различающихся углом наклона к горизонту

Для чего это делается? Ответ очевиден. Если организовывать жилую мансарду под обычной двускатной крышей, слишком большая площадь приходится на «мертвые зоны» — по краям чердачного помещения вдоль линии карнизов. Безусловно, предпринимаются определенные меры, чтобы полезно использовать и эти участки, но возможности все же весьма ограничены, а сделать полноценный потолок, который не будет создавать «давящего» на голову ощущения, то есть с нормальной, привычной для человека высотой, получается только в центральной области чердака. Казалось бы, можно увеличить крутизну скатов – но это приводит к совершенно не оправданному росту высоты конька – такая крыша труднее в монтаже, требует большего количества материалов, и при всем этом – чрезмерная высота всегда становится причиной роста уязвимости конструкции от ветровой нагрузки, снижения общих прочностных характеристик. Одним словом, хлопот с возведением такой стропильной системы (тем более, если это планируется делать самостоятельно) – не оберешься!

А выход прост – повысить крутизну скатов только на «обитаемом» уровне чердачного помещения, до нормальной высоты потолка, а затем перейти к малому углу уклона, чтобы крыша не получалась слишком высокой. Давайте для наглядности посмотрим на один характерный пример.

Сравнение «полезной вместимости» мансардного помещения в домах с крышей обычного двускатного и ломаного типа

Для «чистоты эксперимента» возьмем два здания, с совершенно одинаковыми размерами в основании, например, с шириной стены по фронтонной части в 6 метров (как показано на иллюстрации). Высота стены до линии перекрытия – 4 метра, и такое же расстояние отложено по вертикали от перекрытия до высшей точки крыши – конька. Различие – в конструкции крыши: слева обычная двускатная, справа – ломаного типа.

Примем, что желательная нам высота потолка в жилой мансарде должна составлять 2,5 метра, и попробуем «вписать» это помещение в пространство чердака. Если даже не обращать внимания на проставленные размеры, то результат, как говорится, виден «невооружённым глазом».

Ну а если оперировать языком цифр, то видно, что даже при весьма большой крутизне скатов в двускатной крыше (а здесь она составляет около 53 градусов), ширина пространства, удовлетворяющего требованию комфортной высоты потолка – чуть больше 2 метров. Иное дело – в мансарде со стропильной системой ломаного типа – ширина «обитаемой зоны» возросла практически вдвое. Еще показательнее это будет выглядеть, если вычислить площадь такого помещения – очевидно, что при довольно скромных размерах здания, скажем, при длине дома в 8 метров, только выигрыш в площади составит порядка 16 м². А это, согласитесь, размер вполне приличной комнаты в городской многоэтажке!

Так что, несмотря на повышенную сложность в возведении крыши ломаного типа, такая затея выглядит вполне оправданной.

Основные элементы конструкции мансардной ломаной крыши

Теперь давайте взглянем, из каких же элементов состоит конструкция стропильной системы ломаного типа. Сразу оговоримся о том, что схем существует немало, и все их рассмотреть – в масштабе одной статьи просто нет возможности. Поэтому выделим две основных, наиболее часто применяемых при самостоятельном строительстве.

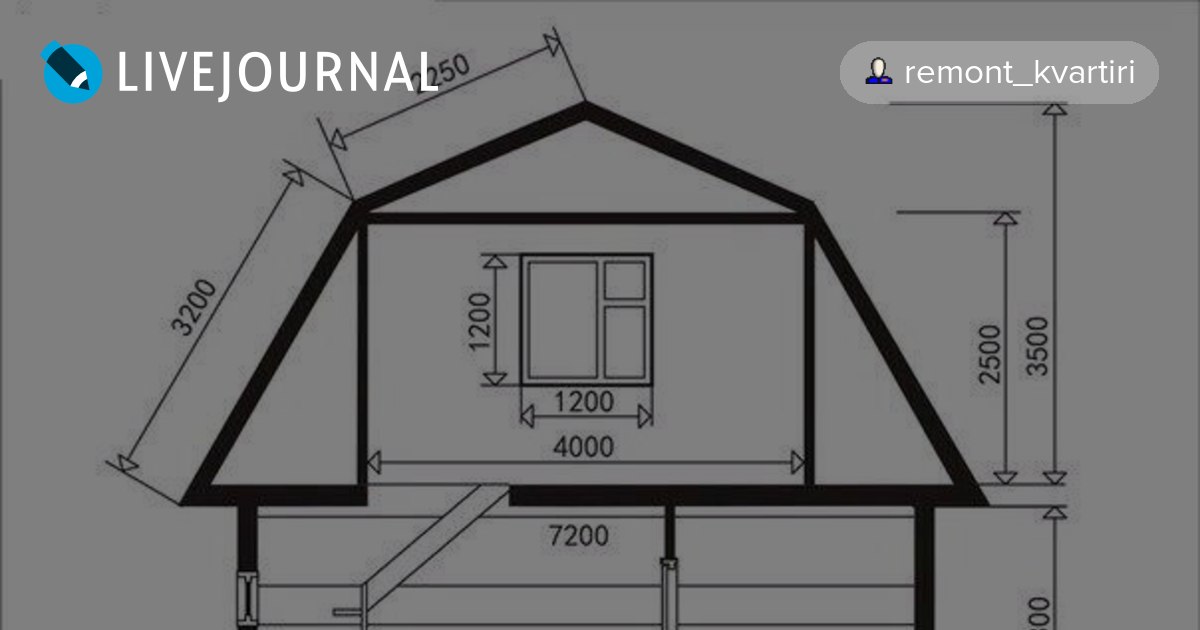

Схема расположения основных деталей системы ломаного типа с опорой мансардных стропил на мауэрлат

На схеме показаны следующие детали:

Стены здания (поз.1) в которые еще при их возведении вмурованы балки чердачного перекрытия (поз. 2). Обратите внимание – в данном случае они расположены даже несколько ниже верхнего обреза стен, что дает определенный выигрыш в высоте мансардного помещения. Но нередко они укладываются и вровень с верхним окончанием стен.

По стенам (по их карнизным сторонам) установлен мауэрлат (поз. 3) – брус, который станет опорой для основных, так называемых мансардных стропильных ног (поз. 4). Чаще всего эти стропила исполняются по наслонной схеме, то есть имеют в верхней части упор на вертикальную стройку (поз. 5). Вся «анфилада» таких стоек по все длине крыши связана общим брусом — прогоном (поз. 6). В верхней части противоположные стропильные ноги, закрепленные на стойках с прогонами, соединены затяжкой (поз. 7). Эта затяжка играет роль усиливающего элемента конструкции, но кроме этого – становится основой для подшивки потока мансардного помещения. То есть ее расположение в данной схеме обычно принимается с учетом комфортной для хозяев высоты потолка.

Основные стропильные ноги, несмотря на то что являются наслонными, все же испытывают немалые нагрузки на изгиб и на сжатие – просто в силу своей длины и особенностей расположения под большим углом. Поэтому их необходимо разгружать, то есть усиливать дополнительными деталями. В этом качестве применяются подкосы – диагонально расположенные опоры (поз. 8) и (или) дополнительные затяжки (поз. 9).

Как правило, крутизна этого ската, сформированного основными, мансардными стропилами, выдерживается в диапазоне от 60 до 70 градусов, хотя может быть даже больше. Это, кстати, дает еще один «плюс» – на плоскости, расположенной с таким уклоном, зимой не будут задерживаться снежные массы, и их при расчете данных стропил можно не принимать во внимание.

Верхние скаты формируют коньковые стропила (поз. 10). Они, безусловно, значительно короче, и обычно располагаются под углом к горизонту от 15 до 30 градусов. Здесь можно применить и висячую схему расположения стропил, без центральной опоры. Но для надёжности нередко и на коньке устанавливается стойки или бабки (поз. 11) с пущенным по ним коньковым прогоном, и тогда, по сути, стропила превращаются также в наслонные.

Еще один нюанс данной схемы. Так или иначе, но создавать карнизный свес крыши над стенами, чтобы защитить их от прямого попадания влаги, придется. Значит, мансардные стропила должны иметь определённое удлинение (поз. 12) для формирования этого свеса планируемой ширины. Другой вариант – использование дополнительных деталей – так называемых «кобылок», с помощью которых наращивается длина стропильных ног. Это будет несколько подробнее рассмотрено ниже.

Цены на крепления для стропил

крепления для стропил

Пример такой конструкции крыши показан на иллюстрации ниже.

Пример стропильной системы ломаного типа с мансардными стропилами, закрепленными на мауэрлате, и с их удлинением для формирования карнизного свеса

Теперь рассмотрим вторую схему, обратив внимание на принципиальное отличие.

Карнизный свес формируется за счет выноса за пределы стен балок перекрытия

В целях максимально полезного использования объёма чердачного помещения, очень часто мансардные стропильные ноги крепят не на мауэрлате, а на балках перекрытия, уложенных на верхних торцах стен здания и вынесенных наружу на необходимое расстояние (поз. 2а). Выигрыш в ширине получающейся комнаты – очевиден. Кроме того, решается еще одна проблема. Вынос балок перекрытия сразу формирует карнизный свес необходимой ширины (поз. 12а). Впоследствии останется лишь подшить его снизу досками или панелями-софитами.

Стропильная система ломаной крыши с вынесенными за пределы стен здания балками перекрытия

Основные требования, учитываемые при проектировании ломаной стропильной системы

Чтобы закончить вопрос с общим устройством и перейти вплотную к расчетам стропильной системы, имеет смысл перечислить основные требования, которые к ней предъявляются.

• Как правило, высота потолка в мансардном помещении принимается не менее 2200 мм – в противном случае неизбежно постоянное давящее ощущение от близкорасположенной потолочной поверхности. Отсюда и начинаются основные расчеты других деталей системы.
• При определении типа кровельного покрытия стремятся выбрать материал с небольшой удельной массой – тяжелую кровлю разместить на крутом скате мансарды будет значительно сложнее, да и надежность установки может быть не гарантирована.
• Стопила, в особенности – основные, мансардные, нередко получаются весьма большой длины, и, скорее всего, потребуется установка усиливающих элементов конструкции (подкосов или затяжек). Промежуточные вертикальные стойки под круто расположенными стропильными ногами становятся малоэффективными.
• Необходимо иметь в виду, что мансарда, если она задумывается жилой и «всесезонной», всегда отличается выраженно большим количеством теплопотерь, так как, по сути, вообще не имеет со стороны скатов кровли никакой термоизоляционной преграды. Все это налагает особые требования к утеплению, которые также могут сказаться и на линейных параметрах деталей стропильной системы. Вместе с тем, слой термоизоляции кровли в большинстве случаев потребует еще и качественной вентиляции утеплителя, иначе он быстро напитается конденсационной влагой и потеряет свои качества.

Мансарда практически всегда требует надежной термоизоляции, и это может сказаться на размерах деталей ее конструкции

• Для строительства мансарды ломаного типа следует употреблять только качественный пиломатериал хорошей степени просушки (остаточная влажность не более 20%) – никому не нужны деформации этой сложной конструкции при усыхании древесины. Не следует приобретать древесину с обилием сучков, с продольными трещинами, с синевой или другими признаками биологического разложения. Перед монтажом элементов системы все они должны получить полноценную обработку специальными составами, защищающими дерево от гниения, поражения плесенью, грибком или насекомыми, повышающими противопожарные качества материала.

Обработка пиломатериалов пропиткой, повышающей их биологическую стойкость и противопожарные качества

Вот теперь, познакомившись с особенностями стропильной системы ломаного типа, можно перейти к ее самостоятельным расчетам.

Как выполнить самостоятельный расчет ломаной стропильной системы

В интернете можно, при желании, отыскать программы расчета стропильных систем, выполненных как в виде специальных приложений, так и по типу алгоритма для использования, скажем, в Microsoft Excel. Мы же предлагаем упрощенную систему расчета, которой, впрочем, будет вполне достаточно для самостоятельного проектирования ломаной крыши для собственного дома небольших размеров или хозяйственной постройки.

В отличие от предлагаемых программ, когда у пользователя только запрашиваются данные, а сама процедура расчета для него остается «за семью печатями», мы проведем вычисления поэтапно, с объяснением каждого выполняемого шага. Это, кстати, поможет и глубже разобраться в конструкции системы и в основных взаимосвязях ее элементов.

Взаимосвязь «крутизна ската – высота помещения мансарды – ширина помещения»

В качестве исходных данных у хозяина дома всегда будет ширина здания (Вд)– размер той стены, над которой станет формироваться фронтон крыши. Кроме того, наверняка имеются пожелания о высоте потолка в мансардном помещении (Нм). Значит, необходимо отследить взаимосвязь – как будет влиять крутизна нижнего ската мансардной крыши (угол а) на вместимость образующегося помещения с заданной высотой потолка, то есть его ширину (Вм). Если затем эту величину Вм разделить на два, то полученное значение покажет еще и расстояние между центром (продольной осью мансарды) и местом установки вертикальных стоек.

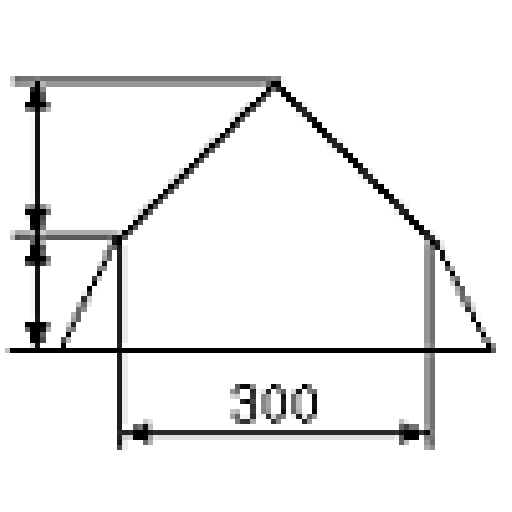

Схема для проведения расчетов ширины и высоты помещения

На схеме хорошо показаны те данные, которыми мы будем оперировать при расчетах. Правда, если стропильная система будет делаться по принципу выноса балок перекрытия наружу, потребуется еще один размер – величина этого выноса (Вв).

Особенности такой схемы: добавляется еще один параметр – длина выноса балки перекрытия Вв

Итак, по законам геометрии в прямоугольном треугольнике наши стороны (катеты) соотносятся следующим образом:

Вг = Нв / tg а

Вг – это длина «глухого» участка, то есть между внутренней поверхностью стойки и вершиной угла а (между скатом и балкой перекрытия).

Очевидно, что ширина полезного помещения мансарды (между вертикальными стойками) станет равна общей ширине минус два «глухих» участка.

Чтобы не «мучить» читателя самостоятельными подсчетами, постараемся каждый шаг расчетов снабдить соответствующим калькулятором.

Калькулятор зависимости крутизны мансардного ската и ширины образующегося помещения

Для удобства, в поле ввода сразу предусмотрена возможность расчета для обоих случаев – с опорой стропил на мауэрлат и с выносом балок перекрытия наружу. Просто в случае, если выноса балок нет, необходимо оставить в этом поле значение по умолчанию – «0».

Перейти к расчётам

При необходимости калькулятор позволяет решать и обратную задачу, когда известны желательные параметры комнаты, и необходимо вычислить, какой же крутизна ската должна быть при этом. Изменяя значение угла (градация сделана с точностью до 1 градуса), с ранее заданной шириной здания и высотой потолка, можно быстро прийти к необходимой ширине помещения. Такой подбор займет всего несколько лишних секунд.

Высота и крутизна конькового отдела ломаной крыши

Теперь у нас есть все необходимые величины для того, чтобы «прикинуть» общую высоту крыши, которая складывается из высоты мансардного помещения (Нм) и высоты треугольника, который можно назвать «коньковым» (Нк). Для расчета необходимо еще только определиться с углом крутизны установки коньковых стропил (b) – как уже говорилось, здесь обычно применяют скаты небольшого уклона, от 15 до 30 градусов.

Итак, высота «конькового треугольника» будет равна:

Нк = 0,5 × Вм × tg b

Калькулятор расчета высоты «конькового треугольника» мансардной ломаной крыши

Полученный результат остается суммировать с известной высотой мансардного помещения, чтобы получить суммарную высоту крыши. Для этого, наверное, уже не требуется калькулятора.

И опять же, вполне решается обратная задача. Например, необходимо узнать какую крутизну конькового ската необходимо задать, чтобы получилась крыша, допустим, общей высотой в 4 метра, при том, что потолок в мансарде планируется высотой в 2.3 метра. Простым арифметическим действием находим высоту «конькового треугольника»: 4 – 2,3 = 1,7 м, а затем, варьируя значения угла b, добиваемся нужной высоты в выдаваемом калькулятором ответе.

Расчёт длины стропильных ног

Пришла пора определиться, какой же длины, при полученных выше параметрах, будут стропильные ноги. Опять на помощь идет тригонометрическая формула:

L = Н /sin a = H / cos (90º — a)

Понятно, что для расчета длины мансардного (нижнего) стропила принимается значение высоты, соответствующее выбранной высоте мансардного помещения Нм и угол крутизны ската а, а для конькового стропила – высота «конькового треугольника» Нк и свой угол крутизны b. В остальном же различия нет, так что для поочередного расчета можно воспользоваться одним калькулятором, предлагаемым ниже.

Калькулятор расчета длины стропильной ноги

Если применяется схема с вынесенными балками перекрытия, и карнизный свес сформирован за счет этого, то на этом расчет общей длины стропильных ног закончен. Но в том варианте, когда требуется удлинение стропила для создания свеса, придётся выполнить еще одно вычисление.

Обычно ширина карнизного свеса, для полноценной защиты стен от прямого попадания осадков, задается по горизонтальной оси, то есть расстоянием от стены до края карниза. А при больших углах крутизны, характерных именно для нижних мансардных стропил, даже незначительная ширина свеса потребует довольно большого удлинения стропильных ног.

Карнизный свес, создаваемый за счет удлинения стропильных ног за линию мауэрлата

Для экономии материала, это удлинение часто делают и из досок, наращивая стропила кобылками. Значит, предлагаемый ниже расчет поможет определиться с тем, какая рабочая длина кобылок (без учета соединительного нахлеста) потребуется.

Цены на опоры для стропил

опоры для стропил

Калькулятор расчета необходимого удлинения стропила для создания карнизного свеса

Для расчета необходимо знать уже известный угол крутизны нижнего, мансардного ската а и планируемую ширину карнизного свеса k.

ΔL = k / cos a

Это соотношение заложено в расположенный ниже калькулятор:

Расчет основных нагрузок, выпадающих на стропильные ноги, определение их оптимального сечения

Следующим важным моментом становится определение нагрузок, которые будут выпадать на стропильные ноги. Этот параметр поможет определиться с сечением пиломатериала, которое обеспечит стабильность возводимой системы.

Расчет нагрузок, по правде говоря – это удел специалистов, владеющих теорией сопромата и вооружённых специальными методиками. Но в условиях строительства небольшого частного дома вполне можно применить и упрощённый алгоритм, который даст вполне приемлемый по степени точности результат.

Для подбора сечения пиломатериала мы будем оперировать распределенной нагрузкой, выпадающей на стропильные ноги. Она зависит от шага установки стропил – чем он меньше, чем ниже нагрузка, выпадающая на каждый погонный метр этой несущей детали.

А общая нагрузка складывается из нескольких составляющих – это масса самой системы с кровельным покрытием, ветровое воздействие, давление снежных масс на крышу. Плюс к этому, закладывается еще и определенный эксплуатационный запас – на случай непредвиденных нагрузок, например, стихийного или даже техногенного плана.

Ниже предложен калькулятор, который позволит быстро рассчитать распределённую нагрузку на стропильную ногу. Он, безусловно, требует некоторых пояснений по работе с ним – они также будут приведены.

Калькулятор расчета распределенной нагрузки на стропильные ноги.

Итак, для расчета потребуется ввести:

• Угол ската крыши. Обычно расчет проводится для более длинных мансардных стропил, так что вводится значение угла а. Впрочем, при желании, для сравнения можно провести вычисления и для коньковых – тогда указывается угол b. Угол ската необходим для правильного подсчета снеговой и ветровой нагрузок.
• Планируемый материал кровельного покрытия. В программу расчета, вместе с массой конкретной кровли, сразу занесено среднее значение массы характерной для нее конструкции обрешетки. Сюда же внесено примерный удельный вес  утеплителя кровли мансарды. То есть, выбирая кровлю, пользователь сразу вносит и все весовые нагрузки стропильной системы.
• Для определения уровня снеговой нагрузки необходимо указать номер зоны своего региона проживания. Узнать свою зону можно по карте-схеме, расположенной ниже. Значение средней снеговой нагрузки для каждой из зон уже внесено в алгоритм расчета.

Карта-схема распределения территории России по зонам в зависимости от уровня снеговой нагрузки

• Для учета ветровой нагрузки придется ввести несколько параметров:

— Во-первых, по аналогии со снежной нагрузкой, необходимо определить по соответствующей карте свою зону по уровню ветрового давления (данные систематизированы по итогам многолетних метеонаблюдений). Показатели ветрового давления для зон – внесены в базу данных калькулятора.

Зонирование территории России по уровню ветрового давления

— Во-вторых, необходимо определиться со своей «локальной зоной», то есть с особенностями расположения дома на местности, наличием или отсутствием естественных или искусственных преград для ветра. Тут подразумевается градация по трем типам – все они достаточно понятно изложены в интерфейсе калькулятора.

Правда, есть одна тонкость. Преграда для ветра только в том случае принимается в расчет, если она расположена в пределах круга с радиусом 30H, где Н – это высота дома над уровнем земли по линии конька. К примеру, для дома высотой в 6 метров учитываются препятствия, расположенные не дальше 180 метров от него.

Круг, в пределах которого учитываются естественные или рукотворные препятствия для ветра

— Наконец, следует указать и саму высоту будущего дома (по уровню его конька).

• Последнее поле ввода исходных значений – это планируемый шаг установки стропильных ног.

Варьируя этот параметр, оставляя неизменными все остальные исходные данные, можно наблюдать, как изменяется распределенная нагрузка, чтобы выбрать оптимальное значение.

• Итоговый результат будет выдан в килограммах на погонный метр стропильной ноги.

Располагая этим значением, можно войти в таблицу, предложенную ниже, чтобы выбрать брус или доску необходимого сечения.

Расчетная величина распределенной нагрузки (килограмм на погонный метр стропильной ноги)					Сечение пиломатериала для изготовления стропильных ног
75	100	125	150	175	доска или брус					кругляк
					толщина доски (бруса), мм					диаметр, мм
					40	50	60	80	100
Планируемый пролет стропила между точками опоры, м					высота доски (бруса), мм
4	3. 5	3	2.5	2	160	150	140	130	120
4.5	4	3.5	3	2.5	180	170	160	140	120	120
5	4.5	4	3.5	3	200	190	180	160	140	140
5.5	5	4.5	4	3.5	—	210	200	180	160	160
6	5.5	5	4.5	4	—	—	220	200	180	180
6.5	6	5.5	5	4.5	—	—	—	220	200	200
—	6.5	6	5.5	5	—	—	—	240	220	220

В левой части таблицы находят ячейку на пересечении округленной (в большую сторону) распределенной нагрузки с длиной пролёта стропил (расстояния между точками опоры или усиления). Затем из этой строки в правой части таблицы выписываются рекомендуемые сечения бруса (или диаметр бревна, если стропила будут изготавливаться из кругляка).

Кстати, при подборе материала для изготовления стропил обычно учитывают еще и толщину утеплителя, который укладывается между ними. Плюс к этому – необходимо оставить вентиляционный зазор между утеплителем и расположенной над ним паропроницаемой мембраной кровельного «пирога» (еще 20-30 мм). Поэтому имеет, наверное, смысл сразу определиться и с необходимой толщиной утепления, при котором в мансарде будет поддерживаться комфортный для всесезонного проживания микроклимат.

Давайте проведем и этот расчет.

Толщина необходимого утепления мансарды

Расчет толщины утепления скатов мансарды строится на том, что суммарное термическое сопротивление создаваемого «пирога» не должно быть ниже нормированного значения, установленного СНиП.

Найти это значение можно по размещенной ниже карте-схеме. При этом необходимо брать значение «для покрытий» (показано красными цифрами). Оно всегда – самое большое, так как через кровельные покрытия происходят максимальные утечки тепла.

Цены на клееный брус

клееный брус

Карта-схема для определения нормированного значения сопротивления теплопередаче

Для утепления мансарды чаще всего применяют минеральную вату. Однако, это не догма, и можно встретить массу примеров, когда используется пенополистирол (обычный «белый пенопласт» или более безопасный и качественный экструдированный). Кроме того, в последнее время всё шире применяются напыляемые материалы – пенополиуретан или эковата.

Не будем сейчас рассматривать достоинства и недостатки каждого из утеплителей, а просто скажем, что их теплотехнические характеристики, необходимые для проведения расчета, уже внесены в программу калькулятора.

Какие материалы используются для термоизоляции частного дома?

Ассортимент подобных материалов – достаточно велик, и каждый из них обладает своими особенностями. Подробнее об основных утеплителях для дома рассказано в специальной публикации нашего портала.

Наконец, свою роль в термоизоляции мансарды может сыграть и внутренняя отделка помещения. В калькуляторе указаны основные типы материалов для обшивки стен мансарды – необходимо выбрать нужный и указать его планируемую толщину.

Калькулятор расчета толщины утепления скатов мансарды

Перейти к расчётам

Результат выдается в миллиметрах, и его можно затем округлить – привести к стандартным толщинам выпускаемых утеплительных матов или плит.

Кстати, для многих регионов России толщина утепления может оказаться весьма значительной, и для установки плит или матов такой толщины придётся неоправданно, в принципе, увеличивать сечение стропильных ног, что приводит и к удорожанию общей сметы, и к очень серьезному утяжелению конструкции.

Пример утепления скатов кровли в два слоя

Но выход есть – это практика двухслойной укладки термоизоляции. Вначале плиты укладываются между стропильных ног. А затем, для достижения необходимой расчетной толщины термоизоляции, монтируется второй слой, для установки которого достаточно вспомогательной обрешетки из легкого пиломатериала небольшого сечения.

Площадь кровли ломаной крыши

При планировании строительства крыши такого типа обязательным параметром, который необходимо узнать, является суммарная площадь получаемых скатов. Это важно в плане приобретения кровельного материала, утеплителя, требуемых по технологии гидро- и пароизоляционных мембран, для расчета обрешетки, разреженной или даже сплошной – под мягкие битумные покрытия.

(Про обрешетку в данной статье не говорилось намеренно, так как у каждого кровельного материала есть своя специфика в этом вопросе, и общих «рецептов» просто нет).

Схема для подсчета суммарной площади кровельного покрытия мансардной ломаной крыши

Подсчет площади скатов стандартной ломаной крыши, которая рассматривалась в публикации – задача буквально для начальной школы, и нет смысла облекать ее в какой-то онлайн-калькулятор. Просто воспользуйтесь следующей формулой:

S = 2 × D × (Lм + Lк)

где:

S – суммарная площадь скатов ломаной мансардной крыши;

D – длина кровли по линии карнизного свеса;

Lм – длина мансардного стропила. Если для формирования карнизного свеса применялось удлинение стропильной ноги или использование кобылки, то это тоже обязательно принимается в расчет – длина стропила принимается суммарная, с учетом ΔL;

Lк – длина конькового стропила.

Все значения указываются с максимальной точностью в метрах, ответ получается, естественно, в квадратных метрах.

Вместо заключения

Конструкция ломаной мансардной крыши на небольшом по размерам загородном доме (с шириной по линии фронтона в пределах 6÷7 метров) – настолько широко опробованная на практике, что встречается масса рекомендаций по выбору сечения пиломатериалов, даже не проводя расчетов. Так, для стропильных ног советуют использовать доски сечением 50×150 мм (если требуется толстое утепление – то его лучше провести в два слоя). Для стоек и перекрывающих их сверху балок применяют брус сечением от 80×80 до 100×100. Затяжки и подкосы – обычно выполняют из тех же материалов, что и стропильные ноги. Про обрешетку было сказано – в зависимости от выбранного кровельного материала и крутизны скатов.

Правда, при этом часто оговариваются, что такие сечения будут справедливы для районов с не слишком высокой снеговой и ветровой нагрузкой. А вот как уловить эту грань? Может, лучше все же не полениться и провести самостоятельный расчет? Дело ваше.

В завершение публикации – два видео сюжета, посвященные монтажу такой стропильной системы. Хотя  вопрос практического монтажа выходит за рамки рассмотрения данной публикации, такое знакомство с одной из существующих технологий  возведения ломаной конструкции крыши поможет лучше представить ее устройство для проведения необходимых проектировочных работ.

Видео: Вариант монтажа ломаной стропильной системы – часть 1

Видео: Вариант монтажа ломаной стропильной системы – продолжение

Как рассчитать ломаную крышу дома

Популярность ломаных крыш объясняется достаточно просто. Они отличаются экономичностью и широкими возможностями для обустройства мансарды. Такие помещения можно утеплять или оставлять в качестве летних комнат отдыха. Конструкции кровли, имеющие переменные углы наклона скатов, требуют внимательного подхода при строительстве. Чтобы соорудить такую конструкцию, понадобится разобраться с габаритами ее составляющих. Для расчета размеров ломаной крыши следует учесть все нагрузки, которые будут воздействовать на стропильную систему.

Особенности стропильной конструкции

Одними из самых распространенных и простых ломаных кровель являются пятиугольные конструкции. Они состоят из двух ярусов. Нижний более массивен, а верхний венчает его, сводя более пологие скаты к коньку. Снизу оборудуют мансардное помещение. Перед началом работ следует правильно рассчитать размеры ярусов в соответствии с габаритами дома. Нередко скаты имеют одинаковый угол наклона.

При сооружении каркаса ломаной крыши применяются те же правила, что и при обустройстве любых скатных кровель. Нижняя часть стропильной системы выполняется наслонного типа. Верхние стропильные ноги устраиваются висячими. Нижние части наслонных стропильных ног упираются в балки перекрытия или на мауэрлат. Их верхняя часть укладывается на раму мансардного помещения.

Традиционно наклон скатов нижней части кровли существенно круче, чем угол скатов верхней. Благодаря этому возможно создание излома. Нередко скаты обладают равным углом уклона. Внешне такая крыша смотрится, как двускатная. Однако устройство такой кровли осуществляется тем способом, который применяется при возведении ломаных крыш.

Виды нагрузок

Для обустройства простой ломаной крыши не потребуется знания специальных формул. Стоит только определиться с сечением брусьев и досок, которые будут использоваться для разных частей крыши. Для этого стоит разобраться, какие нагрузки следует учесть при расчете стропил.

На крышу действует множество сил. Некоторые из них являются постоянными, другие – возникают периодически. Если сложить все нагрузки вместе, они не должны приводить к деформации стропильной системы. По этой причине следует определиться с такими понятиями:

• Предельная прочность – так называют показатель, который не должен превышаться. В противном случае стропильной системе потребуется ремонт. Также это может сказаться на снижении устойчивости конструкции.
• Предельная деформация – является состоянием, нарушение которого приводит к сильным прогибам стропильных ног, а также нарушениям сочленений элементов.

В соответствии с каждым из этих состояний проводятся определенные вычисления. Среди основных нагрузок, которые оказываются на стропильную систему, выступают снеговые и ветровые.

Однако стоит учесть и воздействие устанавливаемой в мансарде мебели, нагрузок, оказываемых хозяином дома при эксплуатации чердачного помещения. При вычислениях стоит учесть максимально возможные показатели нагрузок.

Определение веса снега

Чтобы выяснить, какой будет снеговая нагрузка на ломаную крышу, стоит найти свой регион на специальной карте. Каждой территории присваивается определенная цифра – показатель, определяющий количество снега, которое будет приходиться на кв. метр крыши.

На стропила, расположенные внизу и вверху, будут оказываться различные нагрузки. Обычно снег скапливается на пологой верхушке. При угле скатов 60 градусов снег задерживаться не будет. Для таких наклонов существует определенный показатель, который приравнивается к нулю. Единица ставится только в том случае, когда угол наклона кровли не превышает 30 градусов. По специальным таблицам можно найти значение веса снега на 1 кв. м. площади кровли.

Ветровые нагрузки

Сильный ветер может оказать существенное воздействие как на нижнюю, так и на верхнюю часть стропильной системы. Пологие стропила могут быть сорваны при сильном порыве ветра. Нижняя часть запросто может быть опрокинута.

Благодаря определению ветровой нагрузки можно соорудить действительно прочную стропильную систему, которая сможет выдержать даже самые сильные порывы. Определяется этот показатель по специальной карте, на которую нанесены районы, имеющие определенные показатели ветровой нагрузки.

Если дом планируется построить в местности с высоким показателем ветровых нагрузок, следует устанавливать стропильные ноги с большей частотой. Также необходимо увеличить количество подкосов, стоек и реек, которые будут препятствовать смещению каркаса. Также необходимо рассчитать вес этих элементов.

Масса кровли

Этот показатель представляет собой сумму масс различных элементов крыши. К ним относятся стропильные ноги, обрешетка, материал утеплителя, кровельное покрытие. Масса этих элементов влияет на прочность конструкции. В соответствии с массой кровли выбираются материалы для стропильной системы.

В специальных таблицах указывается усредненное значение веса различных покрытий. Если для обшивки кровли используются рельефные материалы, расчетную массу снега следует увеличить на 10%. Следует помнить, что в углублениях крыши твердые осадки могут лежать довольно долго.

Немаловажным показателем является вес обрешетки. Если строение будет покрыто мягкой кровлей, обрешетка выполняется из листовых материалов, к примеру, ОСП. Для профилированной жести на стропильные ноги укладывают бруски с определенным шагом. Масса обрешетки увеличивается, если установить диагональные ветровые связи.

Чтобы делать предварительные расчеты, пользуются усредненными показателями:

• деревянная обрешетка имеет массу от 10 до 12 кг/кв. м;
• наслонные стропильные ноги с прогоном весят до 10 кг/кв. м;
• висячие ноги стропильных ферм обладают массой до 15 кг/кв. м.

При расчете массы кровли особое внимание уделяется весу кровельного материала.

Ломаная стропильная система своими руками

Перед началом работ по возведению ломаной кровли необходимо тщательно продумать проект и рассчитать характеристики всех элементов системы. Для простоты понимания следует рассмотреть пример двухъярусной стропильной системы, которая установлена на кирпичную коробку.

Сначала устанавливаются стропила на мауэрлат. Обычно для него подбирают брус сечением 150х200 мм. Его укладывают заподлицо с внутренним периметром коробки. По наружному краю стен возводится кирпичная кладка, которая будет скрывать мауэрлат. Также на кирпичи будет распределяться часть распорной нагрузки. Мауэрлат следует сделать выше кирпичной кладки на 3 см. Также необходимо провести расчет площади крыши.

Монтаж балок перекрытия

Сначала устанавливают крайние балки перекрытия. Затем по бечевке равняют остальные балки. Их необходимо устанавливать с такой частотой, с которой будут монтироваться стропильные ноги. Если крыша будет утепляться плитными материалами, шаг между стропилами должен быть равен ширине утеплителя.

Перекрытия выполняют из бруса 100х200 мм. Во время укладки балок следует тщательно их выровнять. Выполняется это посредством подтесывания мауэрлата или подкладывания щепок под балки. К краям балки прикрепляется брус, который послужит основой для карнизных свесов.

Стенки мансардного помещения

Как только перекрытие будет уложено, можно заниматься возведением нижнего яруса стропильной системы ломаной крыши. Сначала следует отметить расположение опор для коробки. Работа выполняется согласно следующему алгоритму:

• Проводится монтаж угловых опор. Они должны возвышаться на высоту, превышающую высоту потолка на 10 см. Выполняются столбы из брусьев сечением 100х150 мм. Чтобы временно зафиксировать вертикальное положение элементов, необходимо воспользоваться раскосами.
• Соединение опор бечевкой. По ней устанавливаются промежуточные опоры.
  Их монтируют на одинаковом расстоянии друг от друга. В процессе работ используется брус 50х150 мм.
• На верх 2 рядов необходимо уложить прогоны.
• Сверху на них укладывают доски ребром. Они будут формировать потолок мансардного помещения.
• Сверху потолка монтируют доски 50х150 мм.

В результате получается не только каркас коробки для мансардного помещения, но и опоры для монтажа стропильной системы.

Стропила нижнего яруса

Для изготовления стропилин нижнего яруса применяется наслонный метод. Работы выполняются таким образом:

• Если геометрия стропилин не деформирована, следует выполнить единый шаблон для всех стропильных ног нижнего яруса. Для этого к торцу конструкции следует приложить доску, отметив не ней места верхнего и нижнего запилов.
• Затем следует установить боковые стропила, а между ними протянуть бечевку. Каждую промежуточную стропильную ногу следует сравнить с боковыми, отметив на них места запилов.
• После этого проводится установка стропил при помощи металлических уголков.

Случается, что длины досок не хватает, чтобы установить стропильные ноги нижнего яруса. В этом случае прибегают к соединению более коротких элементов. Однако лучше избегать подобного решения.

Стропила верхних скатов

Перед началом работ отмечается положение центральной оси. К крайней потолочной доске вертикально крепят отрезок рейки, которая будет служить ориентиром. Затем выполняют такие работы:

• По установленной доске отмечают длину стропильных ног. Необходимо отметить линии запилов.
• После этого нужно выполнить боковые стропильные ноги верхних скатов. По ним будет проводиться монтаж остальных элементов конструкции. Для устойчивости первые стропила следует укрепить подкосами.
• Проводится монтаж остальных стропильных ферм. Их следует подпереть подкосами для придания устойчивости.

После проведения таких работ выполняются фронтоны и обрешетка. В процессе их сооружения также необходимо соблюдать определенные правила. Фронтоны зашивают горизонтально расположенными досками. После этого выполняется обрешетка верхнего и нижнего яруса стропильной системы.

Выводы

Соорудить ломаную крышу дома достаточно просто, если выполнять определенные правила. Расчет материалов необходимо проводить в соответствии с данными ветровой и снеговой нагрузки в регионе. Это позволит выполнить прочную и надежную конструкцию, которая будет защищать мансарду от любых воздействий.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Расчет размеров ломаной крыши

Главной причиной достаточно широкого применения ломаной крыши является то, что обычная двускатная кровля образует относительно немного свободного пространства, которого в большинстве случаев недостаточно для использования в качестве жилого помещения. В то же время, при возведении ломаной крыши во время строительства частного дома, возможно сооружение полноценной мансарды. Вместе с тем, не стоит забывать и о том, что ломаная крыша выглядит крайне привлекательно, придавая жилому дому эстетичный и солидный вид.

Особенности ломаной крыши

Конструкция ломаной кровли представляется собой разновидность обычной двускатной, с небольшим дополнением – на каждом скате имеется излом. По сути, это превращает крышу в четырехскатную. Основная цель подобного изменения – увеличение подкровельного пространства. Обычно там оборудуется мансарда, являющаяся практически полноценным жилым этажом.

Возведение ломаной крыши несколько сложнее, чем обычной двускатной, но не сильно отличается от сооружения вальмовой. Основной конструктивной особенностью рассматриваемой кровли является наличие двух разновидностей стропил:

• Нижние (наслонные). Они в большинстве случаев обладают большим углом, величина которого равна или больше 60 градусов;
• Верхние (висячие). Угол их расположения острее, обычно он не сильно отличается от 30 градусов.

Ломаная крыша наиболее часто применяется в частном домостроении. Поэтому ее ширина редко превышает 5-6 метров. Это объясняется значительно более сложной конструкцией стропильной системы при большей ширине, что усложняет работы, увеличивает их стоимость, делая данное конструктивное решение экономически нецелесообразным.

Следует учитывать и то, что конструкция ломаной кровли содержит не только стропила, но некоторые дополнительные и вспомогательные элементы в виде стоек, подкосов, затяжек и т.д. Их размеры определяются при выполнении расчета стропильной системы. Именно из-за их наличия стропильная система несколько сложнее использующейся при двухскатной конструкции.

Не следует забывать, что немаловажным достоинством ломаной крыши является то, что она придает внешнему виду здания определенную солидность, да и попросту гораздо привлекательнее выглядит, чем обычная двухскатная. Именно подобное сочетание высокой функциональности здания, выражающееся в возможности оборудования мансарды, и крайне привлекательного и эстетичного внешнего вида, во многом объясняет причину популярности рассматриваемой конструкции, несмотря на ее относительную сложность.

Расчет размеров кровли

Расчет размеров ломаной крыши условно можно разбит на две части.

Расчет площади покрытия кровли

Эта часть является наиболее простой и несложной. Для вычисления площади достаточно просто сделать ее план с нанесением всех размеров. При этом схема будет представлять собой набор простых фигур – в большинстве случаев четырехугольников, в особо сложных конструктивных решениях – и треугольников. Посчитать площади этих фигур не представляет никакой сложности, как и сложить их – для получения общей площади покрытия.

Но даже эти процедуры можно выполнить с помощью многочисленных калькуляторов, значительно облегчающих выполнение второй части расчетов.

Расчет размеров элементов и деталей стропильной системы

Расчет размеров стропильной системы для ломаной крыши гораздо сложнее, в том числе и из-за того, что она содержит множество связующих достаточно непростых узлов. Но без их правильного расчета и выполнения невозможна долгая и надежная работа крыши. На размеры стропильной системы влияет множество факторов:

1. вес составных частей кровельного пирога:
   • обрешетки и контробрешетки;
   • выполненной гидроизоляции и пароизоляции;
   • теплозоляционного материала;
   • непосредственно вес покрытия кровли;
2. снеговая и ветровая нагрузка;
3. геометрические размеры основных элементов крыши:
   • величина пролета от свеса карниза до конька кровли;
   • угол расположения верхних и нижних стропил;
   • выбранный шаг обрешетки и стропил;
4. эксплуатационные нагрузки (вес людей, ремонтирующих и обслуживающих кровлю, устройств инженерного и обслуживающего назначения, ограждений, аэраторов, мансардных окон и ит.д.)

Исходя из перечисленного выше списка факторов, влияющих на размеры необходимой стропильной системы, становится понятно, что ее расчет не является простой операцией. Именно поэтому разработано большое количество вспомогательных онлайн-калькуляторов, при помощи которых достаточно несложно выполнить все расчеты.

Калькуляторы прекрасно справятся с расчетом общей площади кровельного покрытия, а также необходимого количества материала для гидро — и пароизоляции.

Для расчета стропильной системы в калькулятор необходимо внести соответствующие данные, которые должны охарактеризовать каждый указанный выше влияющий фактор.

Ветровая нагрузка

Примерная ветровая нагрузка легко определяется по соответствующей карте для каждого региона.

Полученную величину ветровой нагрузки необходимо откорректировать в зависимости от коэффициента, который учитывает высоту возводимого здания и тип местности, где расположена стройка.

Снеговая нагрузка

Величина снеговой нагрузки, которая может воздействовать на кровлю, берется из соответствующей карты, содержащей соответствующие данные по регионам России.

Исходя из определенного по карте района можно узнать необходимую для расчета величину снеговой нагрузки.

Нагрузка от конструкций кровли

Большинство калькуляторов самостоятельно рассчитывают этот параметр, достаточно просто указать применяемые материалы и основные геометрические размеры проектируемой кровли, а именно: шаг стропил и обрешетки, углы скатов, расстояние от конька до свеса, а также материал покрытия кровли. Все остальные расчеты программа выполнит в автономном режиме.

После введения в программу всей необходимой информации, калькулятор выдаст все необходимые размеры элементов и деталей стропильной системы, а также площадь покрытия кровли и необходимых паро- и гидроизоляционных материалов.

Останется только грамотно воплотить расчет стропил и площади покрытия в конкретную конструкцию ломаной кровли.

Заключение

Устройство ломаной кровли на частном доме является более сложным конструктивным и технологическим решением, чем возведение обычной двухскатной. Однако при правильном расчете конструкций и грамотном выполнении работ, ломаная кровля позволяет получить полноценную жилую мансарду, а также крайне привлекательный и эстетичный внешний вид здания.

Стропильная система ломаной крыши: расчет, проектирование, монтаж

Популярность ломаных крыш обусловлена экономичностью строительства и возможностью рационально применить чердачное пространство. Именно они используются для организации утепленных и неутепленных мансард. Технология сооружения кровельных конструкций с переменным углом наклона скатов отличается от традиционной двухскатной схемы.

Потому желающим обзавестись мансардным этажом и успешно проявить себя на поприще кровельщика необходимо знать, как устроена стропильная система ломаной крыши и каким образом вычисляются размеры материалов для ее сооружения.

Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.

Кратко о специфике стропильной конструкции

Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная технология строительства скатных крыш. Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног. В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.

По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.

Виды нагрузок и их совокупность

Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего яруса следует учесть.

Саму программу качайте здесь — по этой ссылке (для работы нужен только Excel). Дальше мы будем приводить примеры работы конкретно с ней.

Зачем нужны пределы

На каждый элемент стропильной системы ломаной крыши будут действовать различные виды нагрузок. Сумма нагрузок не должна приводить к деформациям и повреждениям, требующим обязательного ремонта. Несущие конструкции по правилам рассчитываются с учетом двух предельных значений, это:

• Предельная прочность – состояние, превышение которого приводит к разрушению строительной конструкции, к потере выносливости или устойчивости.
• Предельная деформация – состояние, превышение которого приводит к недопустимым прогибам, в результате которых не только изменяется геометрия сооружения, но нарушаются узловые сочленения.

По обоим видам указанных предельных состояний проектировщиками производятся вычисления. Самостоятельному кровельщику эти тонкости не слишком нужны. В имеющихся в интернете расчетных программах с заложенными в них формулами уже учтены пределы. Они введены в расчетный алгоритм в виде сигнальных значений типа:

• Н_{тр. прочность} – размер элемента стропильной системы, уменьшение которого приведет к состоянию потери прочности.
• Н _{тр. прогиб} – размер элемента, уменьшение которого повлечет угрожающую деформацию.

Обращаясь к автоматической вычислительной помощи, на подобные значения необходимо обращать пристальное внимание. Это предельный минимум, указывающий на то, что реальные проектные значения должны быть больше.

В списке нагрузок, действующих на кровлю, значатся вес зимних осадков, сила ветра, собственная масса, вес мебели и людей, эксплуатирующих мансарду. Нагрузки могут действовать одновременно, поочередно или в любом сочетании типа снег + мебель + человек; снег + ветер и т.д. Расчеты проводят по максимуму в стремлении предусмотреть вероятность воздействия наибольшей нагрузки.

Как определить вес снегового покрова

Для определения веса снегового покрова особых познаний не нужно. Выполняется оно путем выяснения принадлежности площадки строительства к конкретному «снежному региону». Нашли на карте регион с присвоенной ему цифрой, затем посмотрели в табличке, сколько снега будет давить на горизонтальную поверхность.

Для стропилин верхнего и нижнего яруса ломаной крыши показатели веса снега будут различными. Скаты ломаной крыши в большинстве случаев неравнозначны по углу наклона. У твердых осадков больше возможности задержаться и полежать на близкой к пологой верхушке, чем на крутых скатах нижней части. Следует учесть, что на скатах крутизной до 30º вес снега принимают равным единице среднестатистического значения, принятого в регионе на основании многолетних наблюдений метеослужбы. Считается, что на скатах крутизной 60º и более снег не задерживается совсем, т.е. равен нулю. Значение веса снега в интервале между указанными наклонами находят методом интерполяции. Например, если угол наклона 45º, то табличный показатель следует умножать на коэффициент 0,5, для 50º на 0,33 и т.д.

Как найти ветровую нагрузку

Ветровая нагрузка нужна для расчетов устойчивости стропильной системы. Для ее определения опять же используем карту районирования, но уже составленную по значениям давления ветра. Этот показатель необходим для стропильных ног обоих ярусов крыши, потому что пологую часть порывистый ветер способен сорвать и унести, а крутую банально опрокинуть. Определенные по карте сведения о силе ветра корректируют посредством умножения на коэффициент, разработанный для разных типов местности.

В регионах с высокой ветровой нагрузкой увеличивается частота крепления стропильных ног к стенам, т.е. они крепятся проволочными скрутками чаще, чем через одну. Для устойчивости увеличивается количество ветровых связей – подкосов, опор, досок или реек, прибитых к трем и более стропилинам. Их вес необходимо учитывать при расчете общего веса кровельной конструкции.

Нагрузка от массы кровли

Вес кровли – сборная характеристика с индивидуальными параметрами. По сути, это масса кровельного пирога конкретной утепленной или холодной конструкции с определенным видом покрытия и устроенной специально под покрытие сплошной либо разреженной обрешеткой. Рассчитывается она на метр кровельной площади.

Усредненные значения веса покрытий можно найти по табличке. Нужно учесть, что при использовании рельефных кровельных материалов вес снегового покрова следует увеличить на 10%. К примеру, если производится монтаж шифера или профнастила с крупной волной, следует помнить, что снеговой покров в углублениях может скапливаться и долго лежать.

Вес обрешетки зависит от вида покрытия. Устройство мягкой кровли требует сплошного настила из доски, листов влагостойкой фанеры или плит ОСП. Профилированную жесть, шифер, глиняную черепицу монтируют на установленные с определенным шагом бруски. Вес обрешетки увеличится за счет установки диагональных ветровых связей в регионах с высокой ветровой нагрузкой. Массу утепления и самой стропильной системы с подкосами, опорами, прогонами и прочими элементами также рассчитывают в индивидуальном порядке.

Для предварительных расчетов есть ориентировочные усредненные показатели:

• вес деревянной обрешетки от 10 до 12 кг/м²;
• вес наслонных стропильных ног с прогоном от 5 до 10 кг/м²;
• вес висячих ног стропильной фермы от 10 до 15 кг/м².

Вычисленные с помощью программ показания не слишком сильно должны отличаться от приведенных цифр. Для утепленных мансард список нагрузок следует пополнить весом обшивки. В случае применения утеплителя с коэффициентом теплопроводности мало отличающимся от 0, 04 Вт/м×°С, его массой разрешается пренебречь.

Мы показали, где и как найти значения для ввода в расчетные системы. Все остальные сведения для математического определения сечения стропильных ног, балок, опор вводятся согласно проектным данным. В случае если расчетная система предупреждает о том, что «условие не выполнено» или не обеспечена несущая способность, размеры элементов следует увеличить.

Перед тем, как приступить к устройству стропильной системы для будущей ломаной крыши, надо сделать проект и произвести расчеты элементов конструкции. Будем считать, что этап проектирования пройден.

Рассмотрим один из типичных примеров сооружения мансарды с двумя ярусами наслонных стропилин, водруженными над кирпичной коробкой. Крепить стропильную систему будем к мауэрлату – деревянной раме из бруса 150×200мм, уложенной заподлицо с внутренним периметром стен. Вдоль наружного края коробки уложен ряд кирпичей, маскирующих мауэрлат и снимающий часть распорной нагрузки. Верхняя плоскость мауэрлата должна быть выше кирпичной обвязки на 2-3 см.

Установка балок перекрытия

Сооружение перекрытия начинаем с установки крайних балок, выносá которых определяют ширину карнизных свесов. Далее по натянутой между крайними балками шнурке устанавливаем промежуточные элементы с шагом, равным расстоянию между стропильными ногами. Для утепленных крыш шаг рекомендовано сделать равным ширине плиты теплоизоляции, чтобы утеплитель плотной сидел в предназначенном для него межстропильном пространстве. Для неутепленных конструкций шаг рассчитывается так, чтобы поместилось цельное количество стропильных ферм с одинаковыми расстояниями между ними.

Размер бруса для сооружения перекрытия 100×200мм. При укладке балок выравниваем их верхнюю плоскость, если не получается выставить в строго горизонт. Выравнивание производим путем подтески мауэрлата или подкладки щепы под балку. После крепления балок к мауэрлату крепим к их торцу короткий брус, так, чтобы они сформировали плоскость для торцовых карнизных свесов. Шаг между короткими балками не имеет значения, может быть 1м или около того.

Строительство стенок мансарды

Отмечаем на устроенном перекрытии линии расположения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они играют роль каркаса для стенок мансарды.

Действуем следующим образом:

• Устанавливаем угловые опоры, для изготовления которых используем брус 100×150мм длиной на 10см больше, чем чистовая высота мансардного потолка. Выверяем вертикальность опор отвесом, крепить будем только после того, как убедимся в безупречности установки. Для устойчивости фиксируем их положение временными раскосами. По аналогии монтируем опоры посередине фронтонных стенок.
• Угловые опоры соединяем шнуркой, чтобы обозначить место установки промежуточных стоек. Для изготовления промежуточных опор подойдет материал 50×150мм с равной угловым опорам высотой.
• Поверх двух рядов опор укладываем прогоны, изготовленные из доски 50×150мм. Временные распорки более не понадобятся, построенные стенки будущей мансарды устойчивы и без них.
• На прогоны ребром устанавливаем доску, она сформирует потолочное перекрытие мансарды.
• Поверх потолка строящейся мансарды укладываем доску 25×150мм. Ее не нужно устанавливать по оси строения. Лучше проложить параллельно, отступив от оси 20-30см.

Результат приложенных усилий – готовый каркас мансарды и опоры для установки верхнего яруса стропильных ног.

Монтаж стропилин нижнего яруса

Стропилины нижнего яруса ломаной крыши изготавливаются и устанавливаются стандартным наслонным методом:

• Доску 25×150мм необходимой длины прикладываем к торцу сооружаемой конструкции и карандашом по факту отмечаем линии верхнего и нижнего запила. Это шаблон, который можно применять для изготовления всех стропилин нижнего яруса, если отклонений в геометрии стропильной системы нет.
• Если есть сомнения в безупречности предшествующей работы, устанавливаем только крайние ноги и натягиваем между ними шнурку. По шаблону на остальных стропилинах делаем только верхний запил. Нижнюю линию отмечать будем по факту, совмещая верхнюю плоскость заготовки со шнуровым ориентиром.
• Устанавливаем стропильные ноги. Крепим их к балкам перекрытия скобами или металлическими уголками, а вверху к прогонам двумя-тремя гвоздями.

Бывает, что для перекрытия нижнего ската по всей длине, одной доски не хватает. В подобных ситуациях стропилину монтируют из двух коротких досок, сшитых обрезком материала аналогичного сечения длиной от 1м и более. Правда, желательно все же заказать пиломатериалы необходимой длины, чтобы не ослаблять конструкцию сшитыми участками.

Установка стропильных ног верхних скатов

Для изготовления и установки верхних стропилин сначала надо отметить центральную ось. Для этого обрезок дюймовки следует прибить к крайней потолочной доске мансарды строго вертикально. Одно из ребер обрезка должно в точности совпадать с обозначенной на схеме центральной оси стропильной системы ломаной крыши, далее:

• Примеряем к торцу дюймовку для производства шаблона и отмечаем на ней линии запилов, верхнюю из которых проводим прямо вдоль обозначенной обрезком оси.
• Изготавливаем по шаблону пару стропильных ног верхних скатов. Если не сомневаемся в геометрии сооруженного каркаса, делаем сразу несколько заготовок. В противном случае поступаем так же, как и с нижними собратьями.
• Устанавливаем первую пару стропилин, призвав к содействию две пары рабочих рук. В одиночку с установкой не справиться, верхней опоры ведь у них нет. Чтобы только что водруженная стропильная ферма не упала, подпираем ее подкосом.
• Монтируем остальные стропильные фермы верхнего яруса. Подпираем их подкосами через 3-4 штуки. Угол наклона подкосов должен быть более 45º. Направление их наклона следует чередовать.

Заметьте, для того чтобы предотвратить растяжение и прогиб потолочных досок мансарды, каждую верхнюю стропильную ферму необходимо оснастить подвеской из доски примерно 25×150мм.

Со спецификой узловых соединений стропильной системы крыши ломаного типа ознакомит фото подборка:

Обшивка фронтонов и сооружение обрешетки

Вдоль линии конька и линий перелома скатов обрешетку делают сплошной, независимо от запроектированного типа и шага ее установки. Поперек направления стропильных ног прибиваются две доски с зазором 2-3мм между ними. Аналогичный сплошной настил устраивается в ендовах, если они имеются, вокруг мансардных окон и отверстий для проходки дымоходной трубы. В случае применения мягких разновидностей кровельных покрытий обрешетка устраивается сплошная по всей площади скатов.

Если толщина утеплителя равна или больше ширины стропилины, вперед обрешетки устраивается контробрешетка, сооружаемая путем установки дистанционного бруска. Необходим он для формирования зазора между гидроизоляцией и кровельным материалом. Прибивают дистанционный брусок с наружной стороны системы к ребру стропилины. Если толщина плит теплоизоляции позволяет оставить вентиляционный зазор без дистанционных ухищрений, в установке дистанционного бруска необходимости нет. Не нужен он также в строительстве неутепленной крыши.

По завершении работ по устройству стропильной системы обшиваются карнизы, фронтонные стенки, именуемые в деревянном домостроении щипцами. Обустраиваются прилегающие к фронтонным стенкам короткие свесы, после чего наступает время укладки кровельного покрытия.

Желающим наглядно представить процесс сооружения ломаной крыши в помощь три ролика с пошаговым производством работ:

Рассмотреть в рамках одной статьи все варианты сооружения стропильных конструкций для ломаных крыш невозможно. Различаются типы кровли, архитектурные параметры, регионы. Есть немало нюансов, применяемых в конкретных условиях строительства. Однако приведенные нами примеры отлично демонстрируют общий технологический принцип. Эти сведения о правилах расчета и схемах строительства должны помочь и домашним мастерам, и хозяевам, контролирующим работу наемной бригады. Ваши вопросы, если таковые будут, оставляйте в комментариях.

Мансардная ломаная крыша своими руками: устройство, расчет, утепление

Дом с мансардой – это не просто внешне красивое строение, это еще и уютное жилье. Подобная конструкция здания позволяет без особых затрат возвести дополнительный этаж, который можно использовать как для обустройства жилой комнаты, то есть для гостиной, спальни либо детской, так и для помещения хозяйственного назначения, например, для устройства функциональной гардеробной, вместительной ванной комнаты или комфортабельной столовой зоны. Однако, сколько бы не было плюсов в наличие мансардного этажа, ни один из них не сможет воплотиться в реальность, если досконально не продумать интерьер и своевременно не позаботиться о таких процедурах, как тепло-, паро, гидро- и шумоизоляция. Выполнить всю работу, начиная от постройки и заканчивая финишной отделкой мансарды можно своими руками, не прибегая к услугам дорогостоящих профессионалов. Разумеется, прежде всего, стоит определиться с типом кровли, чтобы получить представление об ее особенностях. Наибольше плюсов для пользователей предоставляет ломаная мансардная крыша, которая является разновидностью двускатной крыши с мансардой. Стоит подробно рассмотреть элементы подобной системы, а также на что следует обратить внимание при ее проектировании и монтаже.

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

• мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
• двухуровневые стропила – висячие и наслонные;
• стойки вертикальные – подпорки для установки затяжек;
• затяжка – опора для висячих стропил и бабки;
• подкосы – подпорки для стропильных ног;
• бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
• стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

1. Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
2. Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
3. Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.

Требования к ломаной мансардной крыше

Чтобы исключить проблемы при эксплуатации домов с кровельными системами ломаной конфигурации, стоит четко выполнять все требования по возведению крыш, особенно если работа проводится своими руками. Следует отметить, что самостоятельное возведение стропильной системы и настил финишного покрытия, а также дальнейшие процедуры гидроизоляции и утепления мансарды вполне под силу даже начинающему строителю. Однако, все что касается расчетов, то следует доверить это профессионалам, а не полагаться на себя или онлайн-калькуляторы в интернете. Прежде всего, важно учесть 4 требования.

1. Высота мансардного помещения должна быть не менее 220 см, если делать данный параметр меньше этого значения, то жить и находится в такой комнате будет крайне некомфортно.
2. Такой вопрос, как утепление ломаной мансардной крыши должен быть продуман досконально. Ведь от качества выполненных работ будет зависеть количество теплопотерь всего дома. Здесь стоит учесть, что стены мансарды – это крыша, а кровельная конструкция заметно проигрывает по теплоизоляционным характеристикам капитальным стенам, поэтому и необходимо укладывать утеплитель в несколько слоев либо выбирать материалы, с максимальной защитой от тепловых потерь в зимний период, а также от нагревания помещения в летнее время, читайте также: утепление мансарды минватой своими руками.
3. Стоит позаботиться о качественной вентиляции, так как без вентиляционных зазоров и отверстий мансардное помещение будет довольно сырым, а значит не комфортным и не долговечным. Это связано с тем, что влага оказывает губительное воздействие на многие поверхности, включая строительные материалы и мебель. Вопросы устройства вентиляции на прямую связаны с гидро- и пароизоляцией. Данные процедуры важно провести качественно, чтобы влажные испарения с нижнего этажа свободно проникали вверх и уходили через естественную либо искусственную вентиляцию, но при этом талая либо дождевая вода не проникала внутрь дома.
4. Финишные покрытия для кровли не должны оказывать существенное давление на несущие стены. Именно поэтому рекомендуется выбирать легкие материалы, но обладающие высокой прочностью и долговечностью. Это могут быть такие изделия, как металлочерепица, профилированные листы либо битумная черепица. Можно рассмотреть и ряд других покрытий, только в таком случае важно дополнительно укрепить стены и фундамент строения. Разумеется, что даже при выборе кровельных настилов с малым удельным весом, стены должны быть рассчитаны на усиленную нагрузку, так как ломаная крыша сама по себе обладает увеличенным весом.

Любая работа, связанная с возведением кровли, должна начинаться с составления проекта. Ведь на схеме гораздо проще учесть все тонкости монтажа, а также легко рассчитать требуемое количество материалов.

Проект ломаной крыши и ее монтаж

Проект мансардной крыши предполагает включение таких разделов, как:

• перечень требуемых материалов в полном объеме и отдельно для каждого узла;
• чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
• сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
• расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.

Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.

1. Монтаж мауэрлатной балки.
2. Установка стоек на каждую балку перекрытия – это опоры для стропил.
3. Монтаж верхних стропильных ног.
4. Фиксация подкосов.
5. Установка нижнего ряда стропил.
6. Укрепление конструкции специальными подпорками и стяжками.
7. Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.

Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:

• гидроизоляция;
• утеплитель;
• пароизоляция.

Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием. Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать. Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.

Видео по теме:

Интерьер мансардного этажа

Интерьер мансарды с ломаной крышей в большинстве случаев зависит от предпочтений владельцев. Однако, есть проверенные временем варианты, которые наилучшим образом подходят именно для помещения или спальни в мансарде. Например, в качестве отделочного материала для стен и потолка оптимально выбирать изделия из натуральной древесины. Это может быть вагонка либо деревянные панели и обои. Также хорошо смотрятся материалы из продуктов деревопереработки, то есть фанера, плиты ДВП, МДФ, ОСП и так далее. Если планируется облицовывать мансарду декоративной штукатуркой либо обоями, то можно черновую отделку выполнить из листов гипсокартона, читайте подробнее: отделка мансарды гипсокартоном. Так как ломаная кровля позволяет получить практически полноценное помещение, то в качестве потолка вполне можно использовать натяжные полотна или подвесные конструкции. В целом можно отметить, что дизайнерские решения, применяемые для мансарды практически идентичны тем вариантам, которые принято использовать в других комнатах дома такого же назначения. При этом важно учитывать, что в связи с наличием небольших окон, света в помещении может быть недостаточно, поэтому рекомендуется отдавать предпочтение светлым поверхностям.

Подводя итог, можно сказать, что строительство дома с мансардой – это хорошее решение, которое отличается множеством положительных моментов. При этом возвести мансарду с ломаной крышей и отделать ее изнутри вполне под силу своими руками, важно лишь придерживаться рекомендаций и соблюдать технологии и требования, прописанные в нормативных документах.

Посмотрите еще статьи:

стропильная система — расчёт с размерамиСтройкод

Ломаная кровля — одна из популярных кровель, изготавливаемых в наших краях. Она смотрится эффектно и привлекательно. Ее сооружение требует специальных навыков не только в сооружении, но и в проведении определенных расчетов. Сооружая ломаную крышу, а точнее стропильную систему, необходимо точно провести расчет с размерами конструкции. Выполнение этой задачи лучше доверить специалисту.

В дальнейшем, уделив немного времени изучению сооружения данной конструкции, можно самостоятельно заняться обустройством такой крыши. Так вы сможете сэкономить значительную сумму средств.

Особенности ломаной кровли

Такой вид крыши идеально подходит для сооружений, в которых предусмотрено наличие жилой мансарды. Ведь подкровельное пространство такой конструкции характеризуется высокими потолками. К сожалению, этого нельзя добиться при сооружении односкатной крыши.

Сооружение ломаной кровли несколько сложнее других типов. Но выполнение этой задачи реально.

Особенно эффектно этот тип кровли смотрится на сооружениях квадратной формы. Если вы планируете сооружать прямоугольный дом с минимальной шириной и максимальной длинной, то от мансарды практически никакой пользы не будет.

Расчет крыши

Ломаная крыша, а точнее ее стропильная система, нуждается в правильном расчете с размерами. Ее, как и конструкцию односкатной крыши, рассчитывают в 2 этапа. На первом этапе необходимо определить необходимое количество материала. После определяют показатели несущей способности стропил.

Расчет стропил крыши на первом этапе проводят на основании замеров кровельной системы (ширина, длина). Второй этап более сложен. При его вычислении учитывают вес кровельного пирога, вес обрешетки и контробрешетки, расстояние между коньком и свесом карниза, угол наклона крыши, шаг между стропилами и обрешеткой и другие нагрузки.

Учитывая эти показатели, вы можете рассчитать систему стропил с использованием компьютерных программ или формул. Кстати, для сооружения односкатной крыши их также применяют.

Результаты расчетов будут указывать на то, подходит ли выбранное сечение стропил для сооружения данной кровли. Если нет, то данные, характеризующие стропильные ноги и обрешетку, нужно заменить. Вы также можете заменить и кровельный материал.

Но эту часть сооружения кровли лучше доверить специалистам. Ведь если на данном этапе совершить ошибку, то дальнейшая эксплуатация кровли будет ненадежной и кратковременной.

Зачастую специалисты создают трехмерную модель будущего здания, при помощи специальных программ. Так вы сможете наглядно увидеть будущее сооружение.

Материалы, необходимые для сооружения качественной кровли

Дерево

После проведения расчетов будущей кровли, вы будете знать все необходимые данные, которые позволяют быстро и качественно соорудить надежную конструкцию.

Какие же материалы необходимо приобрести для качественной кровли? Как в сооружении односкатной крыши, нужно приобрести брус для изготовления мауэрлата. Из древесины нужно также выбрать качественный материал для сооружения системы стропил и обрешетки. Часто используют хвойную породу дерева. Материал должен быть высушен (влажность в пределах 20-22 %), лишен сучков, синюшных пятен и повреждений насекомыми.

Прочность конструкции напрямую зависит от качества дерева.

Товар закуплен, теперь его нужно подготовить к монтажу. Прежде всего, дерево необходимо обработать антисептическими материалами, которые предотвратят гниение, размножение насекомых, грибка. Специалисты рекомендуют время от времени проводить такую обработку в течение всего срока использования конструкции.

Дерево также необходимо обработать антипиренами. Это средство предотвращает возгорание материала.

Наносить эти средства на материал нужно на улице, надев респиратор и защитные перчатки. Используют кисти или распылитель. Наносить нужно средство в два слоя.

Крепежные элементы

Для сооружения ломаной крыши следует также приобрести качественные крепежные элементы – болты, пластинки, саморезы. Выбор этих материалов также имеет свои нюансы. Они должны быть изготовлены из нержавеющего материала. Крепежные элементы, используемые для фиксации финишного покрытия, должны иметь дополнительные прокладки, которые герметизируют отверстие.

Монтаж конструкции

Предварительно изготовленный расчет стропильной системы позволит быстро и надежно соорудить всю конструкцию поэтапно.

Как и при сооружении односкатной крыши, сперва необходимо закрепить на верхнем обвязочном брусе мауэрлат. После устанавливают стропильные ноги в соответствии с изготовленным проектом. Для этого предварительно вырезают шаблоны, которые позволяют беспрепятственно соединить мауэрлат и деревянные стропила. Существует несколько способов этого соединения. В проектной документации выбранный вариант должен быть прописан.

После выставляют вертикальные стойки. Их надежно закрепляют на балках перекрытия. Именно они выступают в роли каркаса стен будущей мансарды.

Прогонами необходимо связать вверху стойки. Они необходимы для затяжки верхних стропильных элементов и потолочных балок мансардной крыши.

Дальнейшая последовательность работ должны быть выполнена в соответствии с проектом. Стропила, которые обеспечивают затяжку стропильных ног с мауэрлатом, обязательно должны быть наслонными. А вот верхние стропила относятся к висячему типу.

Жесткость последним придаст дополнительная фиксация на балках. Висячие стропильные ноги соединяют с затяжками, которые являются балками мансардной крыши.

Крайние стропила, размещенные с торцов дома, должны дополнительно быть укомплектованы каркасами, для размещения дверных проемов, фронтов, окон.

Установка кровельного пирога

Одним из последних этапов является установка изоляционного материала. Сначала укладывают пароизоляционный материал, укладывая ее на стропильные ноги, закрепляя степлером без больших провисаний и с нахлестами.

Сооружают обрешетку, при этом ее шаг должен соответствовать выбранному кровельному материалу. Чаще всего для этого используют древесину.

После укладывают теплоизоляционный слой враспор. Чаще всего использую минеральную вату. Необходимо дополнительно зафиксировать утеплитель обрешеткой со стороны мансарды. К ней фиксируют будущее кровельное покрытие.

После укладывают гидроизоляционный слой по принципу монтажа пароизоляционной мембраны. Финишное покрытие следует укладывать на последнем этапе. Из-за того, что конструкция имеет ломаный профиль, ее монтаж необходимо проводить снизу. В местах стыков скатов, необходимо укладывать материал так, чтобы он создавал над предыдущим слоем козырек. В этом месте необходимо использовать герметик, для предотвращения проникновения влаги внутрь.

После устанавливают ограждения, водосточные желоба и т. д.

Итог

Изготовленная самостоятельно ломаная кровля имеет привлекательный вид. Кроме того, этот тип конструкции предполагает наличие дополнительного жилого помещения. Следуя рекомендациям специалистов, можно самостоятельно изготовить качественную кровлю, которая не уступает постройке, сооруженной профессионалами.

Расчет мансардной крыши – как рассчитать площадь (онлайн калькулятор)

Мансардой называют жилое, отапливаемое помещение, оборудуемое в подкровельном пространстве, которое позволяет увеличить жилую площадь дома с минимальными затратами. Конструкция такой кровли отличается повышенной сложностью, так как она должна выдерживать высокие весовые нагрузки, поэтому рассчитать ее самостоятельно достаточно трудно. Чтобы выполнить расчет мансардной крыши быстро и правильно, можно использовать онлайн-калькулятор. В этой статье мы расскажем, какие вычисления необходимо произвести, чтобы избежать ошибок в проекте.

Содержание статьи

Калькулятор

Особенности мансардной крыши

Конструкция мансардной крыши отличается от обычной, так как они используются по-разному и имеют различное предназначение. Чтобы оборудовать жилую мансарду с достаточно высокими потолками, необходимо существенно увеличить высоту конька кровли, изменить уклон скатов, а также усилить стропильную систему.

Чтобы избежать ошибок при проектировании, лучше использовать специальную программу-калькулятор, которая автоматически выполняет точные расчет, основываясь на введенных данных. Конструктивными особенностями мансардной крыши являются:

1. Ломанная форма скатов. Чтобы максимально увеличить полезный объем подкровельного пространства, крышу приходится делать ломанного или полувалькового типа. Такая конструкция скатов позволяет сделать потолок высоким, не увеличивая угол наклона кровли.
2. Большой уклон. Мансардные крыши, как правило, имеют большой уклон скатов, позволяющий увеличить полезный объем помещения за счет высоты потолка. Эта особенность приводит к тому, что существенно возрастает вес конструкции.
3. Большая площадь скатов. Из-за крутизны и большой высоты конька мансардная крыша обладает огромной площадью соприкосновения с атмосферой, что неблагоприятно сказывается на количестве теплопотерь. Чтобы сохранить тепло в мансарде, обязательно выполняется термоизоляция кровельных скатов.

Обратите внимание! Онлайн-калькулятор не заменит опытного архитектора в вопросе создания проекта надежной мансардной кровли, однако, он поможет избежать грубых ошибок в расчетах, которые приводят к обрушению конструкции.

Особенности мансардной кровли

Схема мансардной крыши

Расчет площади мансарды

В первую очередь, для создания функционального проекта необходимо рассчитать площадь мансарды. Этот параметр зависит от размеров доме, но также на него оказывает влияние конструкция крыши. Общая площадь мансарды складывается из 2 показателей:

• Полезный объем. Под этим термином понимают площадь подкровельного пространства, в котором высота потолков выше 0,9 м. Очевидно, что полезный объем занимает не всю площадь мансарды, а только срединную часть. Чтобы рационально распорядится свободным местом, следует освободить пространство под коньком крыши от элементов стропильной системы, сместив их в стороны.
• «Глухие» зоны. «Глухими» зонами мансарды называют углы, образованные между перекрытиями и нижней частью ската, в которых высота потолка составляет 0,9 метров и ниже. Для проживания людей эти участки непригодны, но в них можно разместить ниши или шкафчики для хранения. Лучше, рассчитывать уклон и форму крыши так, чтобы «глухие зоны» занимали меньшую часть общей площади мансарды.

Важно! Чтобы программа-калькулятор рассчитала площадь мансарды, необходимо в свободные поля ввести уклон и высоту конька крыши, размеры дома, а также форму и количество скатов. После этого у пользователя появится возможность увидеть точный расчет показателя, а также визуализировать результат вычислений с помощью схемы.

Зависимость полезной площади мансарды от уклона

Сравнение площади мансарды в зависимости от формы крыши

Расчет основных параметров

От правильности расчета зависит надежность, прочность и долговечность конструкции мансардной кровли, поэтому при отсутствии опыта проектной работы такой сложности лучше использовать онлайн-калькулятор.

Специальная программа поможет быстро и точно рассчитать основные параметры крыши, чтобы приобрести необходимое количество строительных материалов и удостовериться в достаточной прочности фундамента. В расчёт мансардной кровли входят следующие показатели:

1. Высота конька. Этот показатель определяет высшую точку крыши в соответствии с желаемым уклоном скатов и шириной дома. Вычисления выполняются с помощью тригонометрических формул.
2. Общий вес кровельного пирога. Для вычисления этого показателя складывается удельный вес 1 квадратного метра кровельного материала, гидроизоляции, утеплителя и элементов стропильной системы. Для жилых домов общий вес 1 квадратного метра кровельного пирога не должен превышать 50 кг.
3. Площадь скатов. Если форма ската прямоугольная, то его площадь вычисляется путем умножения длины на ширину элемента. Если крыша имеет более сложную форму, то она разбивается на простые геометрические формы, площадь которых рассчитывается отдельно, а потом складывается.

Учтите, что даже продвинутый калькулятор не застрахует от ошибок в проекте, однако, он поможет быстро прикинуть стоимость материала и сравнить разные варианты конструкции мансардной кровли.

Особенности стропильного каркаса ломанной кровли

Видео-инструкция

Калькулятор шага крыши — Дюймовый калькулятор

Рассчитайте уклон крыши, указав уклон и уклон или угол в градусах. Узнайте больше об измерении уклона крыши и подъема и спуска ниже.

Как рассчитать шаг кровли

Дома и другие здания имеют крыши с уклоном от плоских до очень крутых. Уклон крыши описывает наклон или угол крыши.

Знание уклона кровли имеет важное значение для определения подходящего метода установки и количества кровельного материала, которое вам понадобится.Это также важный фактор в холодном климате для расчета снеговой нагрузки.

Уклон крыши — это мера от вертикального подъема до горизонтального пролета, выраженная в дюймах на фут. ^[1] Крыша с подъемом 6 дюймов на каждые 12 дюймов спуска имеет уклон 6 дюймов на фут или 6 дюймов на 12 дюймов.

Таким образом, шаг — это отношение подъема в дюймах к 12-дюймовому ходу и часто выражается точкой с запятой, например, 6:12. Иногда высота звука также выражается в форме дроби с помощью дроби с косой чертой, например 6/12.

Вы можете измерить уклон крыши, определив высоту подъема и спуска или пересчитав угол, если он известен. В таблице ниже приведены значения подъема и спуска для стандартных уклонов крыши.

Ниже мы рассмотрим четыре метода расчета уклона крыши.

Метод первый: Измерение от крыши

Один из способов найти высоту — это залезть на крышу и измерить подъем на 12-дюймовом беге. Вам понадобится уровень 12 дюймов или больше и рулетка.

На крыше держите уровень идеально ровным и измерьте высоту от крыши до уровня в 12 дюймах от того места, где уровень касается поверхности; это будет подъем.

Например, если конец уровня находится на 4 дюйма над крышей в точке на расстоянии 12 дюймов от того места, где он встречается с поверхностью, то шаг будет 4:12.

Метод второй: Измерение с чердака

Другой метод определения уклона крыши — это зайти на чердак и измерить подъем на 12-дюймовом участке стропил крыши, что позволит вам найти уклон, не выходя на крышу.

С чердака держите уровень идеально ровным, касаясь стропила одним концом. Измерьте расстояние от уровня до стропила в 12 дюймах от того места, где уровень касается стропила. ^[2]

Метод третий: Измерьте общий подъем и пробегите

Если вы знаете общую высоту козырька и ширину крыши, вы также можете найти угол наклона с помощью небольшой математики. Например, если пик составляет 4 фута, а общая ширина крыши — 20 футов, то общий подъем составит 4 фута или 48 дюймов.

Общий пробег — это расстояние от пика до края крыши, которое в данном случае представляет собой общую ширину, разделенную пополам, которая равна 10 футам или 120 дюймам.

Поскольку шаг — это подъем за 12-дюймовую пробежку, вы можете разделить пробег на 12, чтобы получить множитель, в данном случае 120 ÷ 12 = 10.

Затем разделите повышение на множитель, чтобы получить высоту звука, например 48 ÷ 10 = 4,8. Уклон этой крыши 4,8: ​​12. Калькулятор выше может обработать большую часть этой математики.

Метод четвертый: Измерение квадратом скорости

Вы также можете использовать скоростной квадрат и уровень, чтобы быстро измерить уклон крыши. Установите уровень на краю скоростного квадрата, как показано ниже, затем поместите пятку скоростного квадрата на стропильный или двускатный край крыши.

Удерживая уровень и квадрат скорости на одном уровне, найдите измерение на квадрате скорости, где он пересекает нижний край стропила, чтобы найти угол крыши в градусах.

Как преобразовать угол в градусах в угол наклона крыши

Если вам известен угол наклона крыши в градусах, вы можете определить уклон крыши, преобразовав угол в градусах в уклон, а затем вычислив подъем, умножив уклон на 12.

Сначала найдите наклон, найдя тангенс градусов, e.грамм. наклон = загар (градусы). Затем умножьте наклон на 12, чтобы получить подъем. Затем вы можете выразить шаг в дюймах на фут.

Пример: давайте найдем угол наклона крыши 35 °.

наклон = загар (35 °) = 0,7002
подъем = 0,7002 × 12 = 8,4
шаг = 8,4: 12

Как перевести крышу в градусы

Чтобы найти угол крыши в градусах, преобразуйте уклон в уклон, а затем преобразуйте его в градусы, найдя арктангенс или арктангенс угла наклона.Сначала преобразуйте высоту тона в наклон.

Для этого просто преобразуйте рост и бег как дробь в десятичную форму, например подъем / бег = подъем ÷ бег = наклон. Для шага, выраженного в дюймах на фут, сначала преобразуйте его в дробь, например шаг 4 из 12 становится 4/12, затем делите.

Затем найдите градусы, найдя арктангенс угла наклона, например градусы = arctan (наклон).

Например: давайте найдем угол в градусах для крыши с уклоном 4 к 12.

наклон = 4:12 = 412 = 0,333 угол
= arctan (0,333)
угол = 18,4178 °

Узнайте больше о том, как определить угол прямой с помощью нашего калькулятора уклона.

Стандартные скаты крыши

Большинство крыш имеют уклон от 4:12 до 9:12. Уклон более 9:12 считается крутой крышей , между 2:12 и 4:12 — пологой крышей и менее 2:12 — плоской крышей . ^[3]

В таблице ниже показаны стандартные уклоны крыши и эквивалентный уклон и угол в градусах и радианах для каждого из них.

Таблица, показывающая стандартные уклоны крыши и эквивалентный уклон и угол в градусах и радианах.

Шаг	Уклон (уклон)	Градусов	Радианы
1/8: 12	1%	0,6 °	0,01
1/4: 12	2,1%	1,2 °	0,02
1/2: 12	4,2%	2,4 °	0.04
1:12	8,3%	4,8 °	0,1
2:12	16,7%	9,5 °	0,2
3:12	25%	14 °	0,2
4:12	33,3%	18,4 °	0,3
5:12	41,7%	22,6 °	0,4
6:12	50%	26.6 °	0,5
7:12	58,3%	30,3 °	0,5
8:12	66,7%	33,7 °	0,6
9:12	75%	36,9 °	0,6
10:12	83,3%	39,8 °	0,7
11:12	91,7%	42,5 °	0,7
12:12	100%	45 °	0.8
13:12	108,3%	47,3 °	0,8
14:12	116,7%	49,4 °	0,9
15:12	125%	51,3 °	0,9
16:12	133,3%	53,1 °	0,9
17:12	141,7%	54,8 °	1
18:12	150%	56.3 °	1
19:12	158,3%	57,7 °	1
20:12	166,7%	59 °	1
21:12	175%	60,3 °	1,1
22:12	183,3%	61,4 °	1,1
23:12	191,7%	62,4 °	1,1
24:12	200%	63.4 °	1,1

Как уклон влияет на стоимость кровли

Уклон крыши определенным образом повлияет на стоимость ее установки или замены. Установка более крутых крыш обходится дороже, поэтому имейте это в виду при выборе правильного уклона для вашего проекта.

Установка кровли с низким уклоном может стоить на 10% дороже, чем с плоской крышей, в то время как крыша с крутым уклоном может стоить на 20–30% дороже. Крыши с очень крутым уклоном могут стоить даже дороже, чем установка.

Если вы подумываете о новой крыше, мы предлагаем получить несколько оценок, чтобы узнать больше о правильном уклоне для вашей крыши и понять стоимость установки. Мы также подробно рассмотрим стоимость замены крыши в нашем справочнике по стоимости.

Как определить площадь крыши (ПРАВИЛЬНЫЙ способ)

Существует также ряд приложений для смартфонов, которые можно использовать для определения уклона крыши, если у вас есть четкий вид на фронтальный конец крыши. строительство.Иногда они могут быть достаточно точными.

Вам не нужно подниматься на крышу или идти на чердак, чтобы воспользоваться ими. Поищите в своем магазине приложений приложения для «ската крыши». Вот увидишь.

Определите множитель уклона крыши

Примечание: Если вам уже известен уклон крыши в градусах, то все, что вам нужно сделать, чтобы найти множитель уклона крыши, — это найти секанс с помощью научного калькулятора.

Например, если угол ската крыши составляет 45 °, то sec (45) = 1.414213. Это будет ваш множитель уклона крыши.

Итак, приступим.

Когда у вас есть уклон крыши, выраженный в стандартном уклоне, вы можете считать, что у вас есть длина сторон прямоугольного треугольника a и b . Теперь вам нужно извлечь свою верную теорему Пифагора и вычислить длину гипотенузы.

Хороший калькулятор можно найти на web2.0calc.com.

Как я уверен, вы помните, a ² + b ² = c ².Итак, если ваш наклон равен 6:12,

6² + 12² = c ²

36 + 144 = c ²

180 = c ²

√180 = c

13,416 = c

Итак, 13,416 — это длина гипотенузы.

Теперь, когда у вас длина вашей гипотенузы, 13,416, вы хотите думать об этом как о длине линии на фактической наклонной поверхности на горизонтальном расстоянии в 12 дюймов.Вы хотите узнать, насколько длиннее эта линия, чем 12 дюймов, которые она покрывает.

Вы выразите эту разницу в виде числа, называемого коэффициентом уклона крыши (также называемым множителем уклона крыши , коэффициентом наклона крыши или множителем уклона крыши).

Когда вы знаете множитель уклона крыши для любого конкретного уклона, вы можете использовать его, чтобы найти фактическую площадь крыши любого размера с таким же уклоном.

Итак, в этом случае на каждые 12 дюймов крыша идет горизонтально ( b ), а при подъеме на 6 дюймов ( a ) на самом деле их 13.416 дюймов крыши ( c ).

Если разделить 13,416 дюйма на 12 дюймов ( c / b ), получится 1,118.

Таким образом, фактическая поверхность крыши, если бы она была положена на землю, была бы в 1,118 раза больше, чем площадь основания крыши. А для крыши с уклоном 6:12 это число, 1,118, является множителем уклона крыши.

Вычислите площадь поверхности крыши

Возьмите площадь отпечатка крыши, скажем, 5000 квадратных футов, и умножьте 5000 на 1.118.

Это дает вам 5 590 квадратных футов, что является фактической площадью поверхности крыши. И это то, что вы искали.

Это относится как к длине стропил, так и к площадям. Стропила для крыши с уклоном 6:12 будет в 1,118 раза длиннее горизонтальной длины, которую они покрывают.

Калькулятор кровли

Следующие инструменты позволяют оценить площадь крыши, а также количество материалов, необходимых для строительства крыши данной области. «Базовая площадь дома» — это площадь земли, которую занимает дом, и для более сложных форм ее можно оценить с помощью Калькулятора площади.

Калькулятор площади кровли

Калькулятор кровельных материалов

Расчетная площадь является приблизительной. В случаях, когда крыша имеет сложную форму, например, на изображении справа, измерение размеров и площадей каждой части крыши для расчета общей площади приведет к более точному измерению площади. Калькулятор не может учитывать сложные формы только на основе измерения площади в квадратных футах.Калькулятор площади можно использовать для расчета площади различных простых форм, которые вместе могут составлять площадь крыши. Использование совокупной площади этих простых форм может дать более точную площадь крыши, которая будет использоваться с Калькулятором кровельного материала.

Наиболее распространенные кровельные материалы, используемые в Соединенных Штатах, включают черепицу, мембранную кровлю и керамическую черепицу, каждый из которых имеет разный срок службы. Кровля из гонтовой черепицы обычно имеет срок службы 15-30 лет, а мембранная кровля — 5-15 лет.Хотя крыши из керамической черепицы дороги, срок их службы может составлять более 100 лет.

Шаг кровли

Уклон крыши — это величина вертикального подъема крыши, деленная на ее горизонтальный пробег. Его часто сравнивают с уклоном, но это не совсем то же самое. В Соединенных Штатах используется длина 12 дюймов (1 фут), а уклон измеряется как высота крыши более чем на 12 дюймов. Например, уклон крыши 7/12 означает, что крыша поднимается на 7 дюймов на каждые 12 дюймов по горизонтали. За пределами U.S., обычно используется градусный угол.

Уклон кровли является определяющим фактором стоимости кровли, а также площади кровли и типа используемых материалов. Это влияет на проходимость, а также на водоотвод, а крыши в районах с сильным дождем или снегопадом, как правило, имеют более крутые скаты.

Уклон крыши влияет на фактическую площадь крыши. В зависимости от того, измеряется ли площадь крыши по горизонтали (возможно, по чертежу или фотографии), для определения фактической площади крыши необходим поправочный коэффициент.Для данного шага и измерения площади по горизонтали умножьте площадь по горизонтали на поправочный коэффициент, соответствующий уклону, приведенный в таблице ниже, чтобы определить фактическую площадь крыши, которая будет использоваться в Калькуляторе кровельного материала. Хотя можно оценить количество необходимых материалов, используя только измерение общей площади крыши, как видно из таблицы, в зависимости от того, насколько велик уклон крыши, фактическая площадь крыши может отличаться до 2,236 от заданной. Измеренная общая площадь с шагом 24/12.Таким образом, хотя это может быть обременительным, измерение площади и уклона каждой части крыши и умножение на соответствующий поправочный коэффициент приведет к наиболее точной оценке необходимых кровельных материалов.

Типичные поправочные коэффициенты на наклон:

4 1.054 8/12 11,59 1,357 49116,4 15/12

Шаг	Угол	Умножить на		Шаг	Угол	Умножить на
1/12	4.8 °	1.003		2/12	9,5 °	1.014
3/12	14.0 °	1.031
5/12	22,6 °	1.083		6/12	26,6 °	1.118
7/12116
7/12116	33.7 °	1,202
9/12	36,9 °	1,250		10/12	39,8 °	1,302
12/12	45,0 °	1,414
13/12	47,3 °	1.474		14/12	14/12	51.3 °	1,601	16/12	53,1 °	1,667
17/12	54,8 °	1,734
19/12	57,7 °	1,873		20/12	59,0 °	1,944
21/12	21/12	60,3 12		61.4 °	2,088
23/12	62,4 °	2,162		24/12	63,4 °	2,236

Как рассчитать площадь крыши 9

Если вам нужна новая крыша и вы хотите узнать, сколько она будет стоить, вы можете рассчитать ее площадь, а затем использовать это число для оценки стоимости черепицы на квадратный фут. Здесь наши специалисты по монтажу кровли делятся двумя способами расчета площади крыши:

Что потребуется для расчета площади крыши:

• Лестница
• Большой уровень
• Измерительная лента
• Маркер
• Карандаш, бумага

Измерение шага

Чтобы рассчитать площадь вашей крыши, сначала вам нужно рассчитать ее уклон:

1. Сначала с помощью рулетки отмерьте 12 дюймов на большом уровне и сделайте отметку на 12-дюймовой линии.
2. Затем поместите лестницу напротив дома в конце фронтона.
3. Заберитесь на крышу.
4. После этого поместите уровень напротив обшивки фронтона и прижмите его к стене дома.
5. Используя рулетку, измерьте расстояние от 12-дюймовой отметки на вашем уровне до нижнего края фронтона. Это число — ваш рост.
6. Каждое измерение подъема обозначается как «# из 12», и это угол наклона вашей крыши. (Например, если ваш подъем составляет 4 дюйма, уклон вашей крыши будет 4 из 12.)

Расчет площади (оценка)

Если вы не хотите проводить много измерений, вы можете использовать расчет уклона, чтобы получить приблизительную площадь вашей крыши в квадратных футах:

1. Когда у вас есть уклон вашей крыши, разделите это число на 12. (Например, если уклон вашей крыши составляет 4 из 12, вы должны разделить 4 на 12. Это даст 1/3.)
2. Затем возведите результат в квадрат. (Если ваше число 1/3, возведение в квадрат даст 1/9.)
3. После этого прибавьте 1 к своему числу.(1/9 + 1 = 10/9.)
4. Затем найдите квадратный корень из вашего нового числа. (Квадратный корень из 10/9 равен 1,05.)
5. Определите площадь одного этажа вашего дома в квадратных футах. (Например, если у вас двухэтажный дом площадью 2600 квадратных футов, один этаж будет составлять 1300 квадратных футов.)
6. Умножьте это число на последний результат, чтобы получить приблизительную площадь вашей крыши в квадратных футах. (1300 x 1,05 = 1365 квадратных футов)

Расчет площади (True)

Если вы хотите получить точное измерение площади вашей крыши, вы можете выполнить следующие действия:

1. Определив уклон крыши, разделите число на 12.(Например, если уклон вашей крыши составляет 4 к 12, вы должны разделить 4 на 12. Это даст 1/3.)
2. Затем возведите результат в квадрат. (Если ваше число 1/3, возведение в квадрат даст 1/9.)
3. После этого прибавьте 1 к своему числу. (1/9 + 1 = 10/9.)
4. Затем найдите квадратный корень из вашего нового числа. (Квадратный корень из 10/9 равен 1,05.)
5. Затем с помощью рулетки измерьте длину вашего дома. (Не забудьте включить свесы.)
6. После этого измерьте ширину своего дома.(Не забудьте включить свесы.)
7. Умножьте длину своего дома на ширину, чтобы получить площадь. (Например, 40 футов x 30 футов = 1200 квадратных футов.)
8. Затем умножьте площадь на уклон вашей крыши. (1200 x 1,05 = 1260 квадратных футов)
9. Чтобы учесть вальмы, гребни и отходы, добавьте 10% от окончательного числа для двускатной крыши и 17% от окончательного числа для крыши коттеджа. (Ваше общее количество будет 1386 или 1474 квадратных футов.)

Понимание терминологии, связанной с уклоном крыши — совпадает с уклоном?

Отличия

Ниже приводится сравнение технических различий между шагом и наклоном.

Участок	Наклон
Разделить подъем на пролет	Разделить подъем на пробег
В виде дроби	Отображается в виде отношения
Более распространенное измерение кровли	Менее распространенное измерение кровли

Использование взаимозаменяемого уклона и шага

Поскольку жилищное строительство стало более сложным, ремонт в целом тоже стал невозможным! И подрядчики были вынуждены адаптироваться.При этом большинство (если не все) подрядчики теперь используют уклон и уклон как синонимы, особенно при составлении сметы кровли.

Читая о шаге и наклоне, чаще всего вы найдете их гибрид. Вы увидите измерение, называемое шагом (и выраженное в виде дроби), но реальное измерение — это наклон (подъем за пробегом). Исторически этому есть несколько причин …

Гибридное определение?

Во-первых, шаг — это просто более общепринятая терминология.

Во-вторых, уклон легче рассчитать для двускатных крыш.

Результат?

Гибридная комбинация наклонно-спускового механизма; измерение, которое технически имеет наклон, но отображается как шаг и называется шагом.

Еще не запутались?

Не нужно! У вас есть наше разрешение (и разрешение автора реконструкции Рассела Берджесса) рассматривать наклон и наклон как одно и то же!

Хотя это упрощение может заставить архитекторов вырваться из головы, уклон и уклон широко используются как синонимы как производителями кровли, так и подрядчиками кровли.И если при заказе кровельных материалов различия не имеют значения, то нет смысла тратить время на то, чтобы быть максимально конкретным.

Теперь, когда мы разобрались с этим, мы можем перейти к самому важному. Углы крыши! В любом случае нужно определить, какой уклон и наклон крыши нужно определить, не так ли?

Таблица углов крыши

Независимо от того, называете ли вы наклон или наклон, расчет крутизны вашей крыши сводится к выяснению ее угла.

Когда вы определите свой уклон, вы можете использовать приведенную ниже таблицу, чтобы лучше визуализировать наклон вашей крыши:

Шаг	Уголок
0/12	0 *
1/12	4.76 *
2/12	9,46 *
3/12	14,04 *
4/12	18,43 *
5/12	22,62 *
6/12	26,57 *
7/12	30,26 *
8/12	33,69 *
12 сентября	36,37 *
10/12	39.81 *
11/12	42,51 *
12/12	45,00 *

Общие примеры

Плоская крыша: 0/12

Плоские крыши не имеют уклона, поэтому, если вам нужно выразить наклон плоской крыши, вы можете просто использовать 0 или 0/12. В качестве альтернативы вы можете использовать 0 * или «ноль градусов».

Низкий наклон: 1/12 и 2/12

Крыши с низким уклоном часто путают с плоскими крышами, но это не так.Наклон у них есть, просто он не очень выраженный. А поскольку уклон такой пологий, вам понадобятся специальные кровельные материалы с низким уклоном. 1 из 12 — самый низкий из низких склонов.

Вы часто встретите уклон 1/12 на задних верандах внутреннего дворика или на вершине более старой крыши. Шаг 2 на 12 немного круче, чем шаг 1 на 12, но ненамного. В градусах низкие уклоны составляют от 4,76 до 9,46 градусов.

Стандартные шаги: от 3/12 до 9/12

Стандартные скатные крыши — это обычные кровельные скаты, которые можно встретить в основных жилых помещениях жилых домов.В отличие от крыш с низким уклоном, для участков со стандартным уклоном можно без проблем использовать обычную кровельную черепицу. Поскольку здесь достаточно уклона, вам не нужно беспокоиться о сливе воды так сильно, как если бы вы использовали что-то вроде крыши с низким уклоном 2 на 12.

В градусах стандартный угол наклона крыши составляет от 14,04 градуса до 36,37 градуса.

Минимальный шаг для черепицы

3 на 12 — это минимальный уклон, необходимый для кровли для черепицы.

Некоторые кровельщики по-прежнему выбирают материалы с низким уклоном с шагом 3 на 12, но это не совсем необходимо и просто увеличивает стоимость вашего проекта.

Самый крутой стандартный шаг

Угол наклона крыши 9/12 (36,37 градуса). самый крутой стандартный спуск.

Все, что выше 9 на 12, считается крутым подъемом.

Крутой склон: 10/12 и выше

Любой уклон не менее 10/12 (39,81 градуса) считается крутым. Это включает 10 на 12, 11 на 12, 12 на 12 и высоту, где подъем больше, чем разбег.

Важное замечание для подрядчиков по кровельным работам: при замене крыш на более крутые, важно учитывать безопасность вашей бригады. Все кровельщики должны быть пристегнуты и пристегнуты!

Точные примеры

Если вам интересно увидеть несколько реальных примеров различных уклонов кровли, мы создали для вас схемы некоторых из наших недавних установок кровли.

Чтобы просмотреть эти примеры, выберите ниже скат крыши, который вы хотели бы проверить:

Простая формула для определения подходящих типов крыш

Готовы к новой крыше? Решая, какой тип кровельного материала использовать, некоторые домовладельцы упускают из виду важный фактор: уклон крыши.Наклон вашей крыши подскажет, какие материалы подходят для использования, поскольку не все материалы можно использовать на каждом скате крыши.

В Western States Metal Roofing мы хотим, чтобы наши клиенты были в курсе. Если вы не знаете, какой у вас уклон крыши или что это вообще значит, мы здесь, чтобы помочь.

В этой статье мы обсудим:

• Что такое скат крыши
• Какой стандартный размер шага
• Как уклон крыши влияет на стоимость установки
• Как правильно выбрать кровельный материал в зависимости от высоты кровли

Что такое Крыша Шаг ?

Наклон крыши относится к крутизне крыши и указывает , на сколько дюймов поднимается уклон на каждые 12 дюймов, которые он проходит по горизонтали .Угол наклона крыши может быть выражен в градусах или процентах, но часто его можно увидеть в форме соотношения, например 3:12 или 6:12. Например, уклон крыши 6:12 означает, что уклон крыши повышается на 6 дюймов на каждые 12 дюймов при движении внутрь.

Крыша Шаг Калькулятор

Выше показана простая формула для расчета уклона крыши: подъем через пробег равен уклону. Эти значения также можно использовать с калькулятором кровли. Если вы не знаете высоту подъема и пробега вашей крыши, вам придется измерить, чтобы получить эти значения.

• Подъем — это общая вертикальная высота крыши (от верха каркасной стены до пика крыши).
• Участок — это горизонтальная длина одной стороны крыши (внешний край периметральной стены по периметру до центра дома).

Если у вас есть готовые чертежи вашего дома, эти размеры будут на планах. В противном случае вам придется измерять их с помощью уровня длиннее 12 дюймов, рулетки и лестницы.

Отметьте уровень на высоте 12 дюймов на нижней стороне уровня, чтобы его можно было видеть сбоку. На лестнице рядом с крышей держите уровень горизонтально на высоте примерно одного фута над крышей. Отрегулируйте уровень так, чтобы он находился на уровне точки, измерьте расстояние от 12-дюймовой отметки прямо до крыши. Это число и есть подъем. Так, например, если вы измеряете 6 дюймов от низа уровня до верха крыши, у вас есть уклон крыши 6/12.

Если вы предпочитаете измерять от чердака, поместите конец уровня напротив низа стропила.Обязательно держите его ровно, а затем измерьте расстояние от 12-дюймовой отметки, которую вы сделали на уровне, прямо до нижней стороны стропил. Полученное вами измерение — это количество дюймов, на которое поднимается крыша на 12 дюймов.

Что такое Стандартная Крыша Шаг ?

Хотя стандартного ската крыши нет, можно ожидать, что многие крыши обрушатся где-то между 4:12 и 9:12. Как правило, скаты крыши подразделяются на следующие категории:

• Плоская крыша : менее 2:12
• Низкий Наклон Крыша : 2: 12- 4:12
• Обычная Крыша : 4: 12-9: 12
• Крутой Наклон Крыша : Более 9:12

Как Крыша Уклон влияет на ваш Кровля Стоимость

Коэффициент наклона является ключевым при расчете стоимости.Если ваша крыша относится к категории крутых, ожидайте, что стоимость установки будет выше. Как только крыша приобретает крутизну, которую подрядчик или кровельщик не считает пригодной для ходьбы, для обеспечения безопасности требуются особая осторожность, время и оборудование. Все это приводит к дополнительным расходам.

Вы ​​также должны учитывать то, что по мере увеличения уклона крыши увеличивается и площадь поверхности крыши. Чем больше площадь поверхности и если учесть крутую крышу, тем больше материала потребуется для ее покрытия.

Как правило, чем круче шаг, тем выше стоимость установки. Крутизна крыши и площадь существующей крыши, особенно той, которая требует ремонта, являются ключевыми факторами, которые следует учитывать, когда речь идет о стоимости.

Что такое Лучшее Кровля Материал Для Низкий Шаг Крыша ?

Разрывается между двумя видами крыш? Знание уклона вашей крыши может помочь в принятии некоторых трудных решений намного проще.

При выборе кровельного материала нужно быть осторожным, так как не все виды кровельного материала можно использовать на каждой крыше. В то время как гофрированная металлическая крыша подходит для низкого уклона, крыша из деревянной черепицы — нет. Более крутая крыша имеет больше возможностей для использования, чем крыша с низким уклоном.

Низкая скатная крыша неглубокая или даже плоская, поэтому вода не стекает так легко, как более высокая скатная крыша. Использование неправильного типа кровли может привести к протечкам и серьезным повреждениям.

Ниже представлены крыша шаг диапазоны, которые рекомендуются для популярных кровельных материалов материалов :

• Металл Кровля (Без стоячего фальца) — 1:12 или больше в зависимости от профиля
• Битумная черепица — 2:12 или выше
• Сланец, глина, бетонная плитка — крутой уклон 4:12 или выше
• Деревянная черепица — 5:12 — 12:12

Эти значения являются приблизительными и могут незначительно отличаться в зависимости от вашего климата и конкретного материала.Обязательно проконсультируйтесь со своим дизайнером или торговым представителем о том, какой материал лучше всего подойдет для вашего ската крыши.

Почему важен уклон крыши

Хотя скат крыши — это то, о чем не думают большинство домовладельцев, это очень важно знать, когда вы подумываете о замене крыши. Если у вас установлена ​​кровельная система, несовместимая с скатной крышей вашего дома, гарантия на систему может стать недействительной, и вы также можете получить повреждения от воды.

Металлические кровельные системы отлично подходят для большинства типов крыш.Если вы планируете установить металлическую кровельную систему, мы готовы помочь.

Мы можем помочь вам рассчитать, сколько материала вам понадобится, исходя из площади вашего проекта. Чтобы определить это, нам понадобится длина и ширина вашей стены или крыши.

Узнайте больше о различных типах металлической кровли:

Для пологих склонов: металлическая кровля с механическим фальцем: стоимость, виды и преимущества

Для стандартных склонов: гофрированная металлическая кровля: полное руководство домовладельца

Как рассчитать уклон крыши

Понимание уклона и наклона вашей новой крыши невероятно важно.Это поможет вам понять, как с крыши падает лишняя вода, снег или мусор, а также поможет выбрать нужный тип черепицы или кровельных материалов. С помощью нашего кровельного калькулятора мы сможем легко рассчитать и оценить углы наклона вашей кровли, не пытаясь использовать теорему Пифагора или другие сложные математические уравнения. Но если вы хотите рассчитать уклон крыши вручную, мы вам поможем.

На этой странице

Ключевые термины

Перед тем, как рассчитать уклон вашей крыши, давайте рассмотрим некоторые основные ключевые термины и размеры, чтобы все было правильно.

Поднимись и беги

Подъем — это вертикальное измерение расстояния от одной точки вашей крыши до самой высокой точки крыши. Если вы посмотрите на прямой градусный угол или прямоугольный треугольник, вы увидите подъем как вертикальную составляющую, а бег — как горизонтальную составляющую.

Run — это горизонтальное измерение того, насколько далеко простирается ваша крыша, обычно расстояние от пика вашей крыши до внешней стены.

Наклон

Наклон крыши часто воспринимается как уклон, и важно понимать тонкую разницу.Уклон — это наклон крыши, который выражается в дюймах от вертикального подъема на фут горизонтального пролета. Например, для крыши с подъемом на 4 дюйма на каждые 12 дюймов пробега это соотношение будет выглядеть так: 4:12. Соотношение всегда представляет собой дюймы на фут.

Шаг

Уклон — это наклон крыши, который вместо этого представлен дробью, делящей подъем на пролет, который представляет собой расстояние между внешними стенами. Например, крыша с подъемом 4 фута и пролетом в 24 фута будет представлять собой уклона крыши.

Уголок кровельный

В зависимости от того, какой у вас тип крыши, у вас будет разный уклон или угол наклона. Давайте рассмотрим некоторые из основных типов крыш и определим, к какой категории относится ваша крыша.

Плоские крыши или крыши с малым уклоном / низким уклоном обычно имеют более низкое соотношение и фракцию, обычно от 1 / 12-2 / 12.

Более распространенные двускатные крыши будут иметь более высокий коэффициент уклона или долю уклона от 4/12 до 9/12.

А на крышах с более крутым уклоном / крутым уклоном можно было увидеть фракцию до 18/12 и выше.

Калькулятор уклона кровли от Roofing Calculator

С помощью нашего калькулятора мы сможем оценить уклон крыши. Просто введите свой адрес, отцентрируйте крышу и вуаля! Наш экспертный ИИ рассчитает уклон вашей крыши в кратчайшие сроки.

Введите свой адрес, чтобы узнать цену на крышу

Как рассчитать уклон крыши вручную

Как рассчитать уклон крыши на крышу

Если вы предпочитаете рассчитать скатную крышу вручную для точного измерения и не боитесь высоты, достаньте рулетку и спиртовой уровень и осторожно поднимитесь по лестнице, чтобы попасть на крышу.Независимо от того, есть ли у вас крыша из битумной черепицы, резиновая мембрана или металлическая крыша, всегда сначала убедитесь, что стоять на крыше безопасно.

Как только вы благополучно окажетесь на крыше, отмерьте 1 фут от основания, что даст вам бег. Затем поместите спиртовой уровень на 1-футовый маркер и, когда он выровняется, измерьте расстояние от низа уровня до верха вашей крыши. Это даст вам подъем.

Например, если высота подъема составляет 6 дюймов, уклон крыши будет 6/12. На каждые 12 дюймов горизонтального пробега крыша поднимается на 6 дюймов.

Как рассчитать уклон крыши изнутри

Более простой способ рассчитать уклон крыши, не выходя на крышу, — это измерить длину стропил или стропильную систему на чердаке. Поместите свой уровень под нижнюю часть стропила, и после того, как пузырь окажется в центре, отметьте его на 12 дюймов. Затем измерьте вертикально от уровня до стропила крыши. Это измерение покажет вам, на сколько дюймов поднимается ваша крыша при 12-дюймовом пробеге.

После проведения измерений вы сможете пересчитать уклон крыши с помощью нашего калькулятора уклона.

Измерьте уклон своей крыши сегодня

Теперь, когда у вас есть все необходимые инструменты для расчета уклона крыши, пора приступить к измерениям! Определите уклон вашей крыши с помощью нашего удобного руководства или введите свой адрес в наш надежный кровельный калькулятор с искусственным интеллектом и найдите местного кровельщика, который выполнит ваш следующий кровельный проект уже сегодня.

Введите свой адрес, чтобы узнать цену на крышу

.
