Как сделать вертикальный ветрогенератор на 220В для дома своими руками

Электроэнергия неуклонно дорожает. Чтобы чувствовать себя комфортно за городом в жаркую летнюю погоду и морозным зимним днем, необходимо или основательно потратиться, или заняться поиском альтернативных источников энергии. Россия – огромная по площади страна, имеющая большие равнинные территории. Хотя в большинстве регионов у нас преобладают медленные ветры, малообжитая местность обдувается мощными и буйными воздушными потоками. Поэтому присутствие ветрогенератора в хозяйстве владельца загородной недвижимости чаще всего оправдано. Подходящую модель выбирают, исходя из местности применения и фактических целей использования.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу.

С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Подробнее о других видах альтернативных источников энергии можно прочитать в данной статье: https://aqua-rmnt.com/otoplenie/alt_otoplenie/alternativnye-istochniki-energii.html

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

• генератор от автомобиля 12 V;
• кислотный или гелиевый аккумулятор 12 V;
• преобразователь 12V – 220V на 700 W – 1500 W;
• большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
• автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
• полугерметичный выключатель типа «кнопка» на 12 V;
• вольтметр от любого ненужного измерительного устройства, можно автомобильный;
• болты с шайбами и гайками;
• провода сечением 2,5 мм² и 4 мм²;
• два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Большинство владельцев частных домов не признают использование геотермального отопления, однако подобная система имеет перспективы. Подробнее о преимуществах и недостатках данного комплекса можно прочитать в следующем материале: https://aqua-rmnt.com/otoplenie/alt_otoplenie/geotermalnoe-otoplenie-doma-svoimi-rukami.html

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали.

В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты.

На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм², длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм². Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм².

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т. д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Изготовить солнечную батарею возможно и самостоятельно. Пошаговая инструкция расположена здесь: https://aqua-rmnt.com/otoplenie/alt_otoplenie/solnechnaya-batareya-svoimi-rukami.html

Ветряк #2 — аксиальная конструкция на магнитах

Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально.

Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

Что необходимо подготовить?

За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

Распределение и закрепление магнитов

Нам предстоит наклеивать магниты на диски ротора. В данном случае используются 20 магнитов размером 25х8мм. Если вы решите сделать другое количество полюсов, то используйте правило: в однофазном генераторе должно быть сколько полюсов, столько и магнитов, а в трехфазном необходимо соблюдать соотношение 4/3 или 2/3 полюса к катушкам. Размещать магниты следует, чередуя полюса. Чтобы их расположение было правильным, используйте шаблон с секторами, нанесенными на бумаге или на самом диске.

Если есть такая возможность, магниты лучше использовать прямоугольные, а не круглые, потому что у круглых магнитное поле сосредоточено в центре, а у прямоугольных – по их длине. Противостоящие магниты должны иметь разные полюса. Чтобы ничего не перепутать, маркером нанесите на их поверхность «+» или «-». Для определения полюса возьмите один магнит и подносите к нему другие. На притягивающихся поверхностях ставьте плюс, а на отталкивающихся – минус. На дисках полюса должны чередоваться.

Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

Трехфазные и однофазные генераторы

Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

Процесс наматывания катушек

Любой специалист вам скажет, что перед наматыванием катушек нужно произвести тщательный расчет. А любой практик все сделает интуитивно. Наш генератор не будет слишком быстроходным. Нам нужно, чтобы процесс зарядки 12-вольтового аккумулятора начался при 100-150 оборотах в минуту. При таких исходных данных общее число витков во всех катушках должно составлять 1000-1200шт. Осталось разделить эту цифру на количество катушек и узнать, сколько витков будет в каждой.

Чтобы сделать ветрогенератор на низких оборотах мощнее, нужно увеличить число полюсов. При этом в катушках возрастет частота колебания тока. Для намотки катушек лучше использовать толстый провод. Это уменьшит сопротивление, а, значит, сила тока возрастет. Следует учесть, что при большом напряжении ток может оказаться «съеденным» сопротивлением обмотки. Простой самодельный станочек поможет быстро и аккуратно намотать качественные катушки.

Статор размечен, катушки уложены на свои места. Для их фиксации используется эпоксидная смола, стеканию которой снова противостоят пластилиновые бортики

Из-за числа и толщины магнитов, расположенных на дисках, генераторы могут значительно различаться по своим рабочим параметрам. Чтобы узнать, какую мощность ждать в результате, можно намотать одну катушку и прокрутить её в генераторе. Для определения будущей мощности, следует измерить напряжение на определенных оборотах без нагрузки.

Например, при 200 оборотах в минуту получается 30 вольт при сопротивлении 3 Ом. Отнимаем от 30 вольт напряжение аккумулятора в 12 вольт, а получившиеся 18 вольт делим на 3 Ом. Результат – 6 ампер. Это тот объём, который отправится на аккумулятор. Хотя практически, конечно, выходит меньше из-за потерь на диодном мосту и в проводах.

Чаще всего катушки делают круглыми, но лучше их чуть вытянуть. При этом меди в секторе получается больше, а витки катушек оказываются прямее. Диаметр внутреннего отверстия катушки должен соответствовать размеру магнита или быть немногим больше его.

Проводятся предварительные испытания получившегося оборудования, которые подтверждают его отличную работоспособность. Со временем и эту модель можно будет усовершенствовать

Делая статор, учтите, что его толщина должна соответствовать толще магнитов. Если число витков в катушках увеличить и сделать статор толще, междисковое пространство увеличится, а магнитопоток уменьшится. В результате может образоваться то же напряжение, но меньший ток из-за возросшего сопротивления катушек.

В качестве формы для статора используют фанеру, но можно на бумаге разметить сектора для катушек, а бордюры сделать из пластилина. Прочность изделия увеличит стеклоткань, помещенная на дно формы и поверх катушек. Эпоксидная смола не должна прилипать к форме. Для этого её смазывают воском или вазелином. Для тех же целей можно использовать пленку или скотч. Катушки закрепляют между собой неподвижно, концы фаз выводят наружу. Потом все шесть проводов соединяют треугольником или звездой.

Генератор в сборе тестируют, используя вращение рукой. Получившееся напряжение составляет 40 вольт, сила тока при этом составляет примерно 10 Ампер.

Заключительный этап — мачта и винт

Фактическая высота готовой мачты составила 6 метров, но лучше было бы сделать её 10-12 метров. Основание для неё нуждается в бетонировании. Необходимо сделать такое крепление, чтобы трубу можно было поднимать и опускать при помощи ручной лебедки. На верхнюю часть трубы крепится винт.

Труба ПВХ – надежный и достаточно легкий материал, используя который можно сделать винт ветряка с заранее предусмотренным изгибом

Для изготовления винта нужна ПВХ труба, диаметр которой составляет 160 мм. Из неё предстоит вырезать шестилопастной двухметровый винт. С формой лопастей имеет смысл поэкспериментировать, чтобы усилить крутящий момент на низких оборотах. От сильного ветра винт нужно уводить. Эта функция выполняется с помощью складывающегося хвоста. Выработанная энергия копится в аккумуляторах.

Мачта должна подниматься и опускаться с помощью ручной лебедки. Дополнительную устойчивость конструкции можно придать, используя натяжные тросы

Вашему вниманию предоставлены два варианта ветрогенераторов, которые чаще всего используются дачниками и владельцами загородной недвижимости. Каждый из них по-своему эффективен. Особенно результат применения такого оборудования проявляется в местности с сильными ветрами. В любом случае, такой помощник в хозяйстве не помешает никогда.

Оцените статью: Поделитесь с друзьями!

Самодельные ветрогенераторы из авто-генераторов

>

Ветряк из авто-генератора с двойным статором

Ветрогенератор от «Мото26», сделан из автомобильного генератора с двойным статором. Ветряк сделан для работы на акб 24 вольт, мощность в итоге 300ватт при ветре 9м/с. Подробности и фото в статье. >

Ветрогенератор своими руками

Практически полностью самодельный ветрогенератор, генератор которого изначально должен был быть из автомобильного генератора, но после того как корпус был сломан от генератора остался только статор, а корпус пришлось делать новый. >

Ветрогенератор из авто-генератора от Бычка

Генератор этого ветряка сделан из автомобильного генератора от гзузовика Бычек. Статор перемотан проводом 0,6 мм. Ротор полностью новый, был выточен у токоря по нужным размерам под купленные магниты 30*10*5мм. >

Простая передлка автомобильного генератора

Самая простая переделка автомобильного генератора на постоянные магниты. Генератор для этого ветряка делался из автогенератора, статор которого не подвергался изменениям, а вот ротор был оснащен неодимовыми магнитами. >

Генератор для ветряка из авто-генератора

Как просто и без особых усилий переделать автогенератор для самодельного ветрогенератора. Для переделки не-надо ни перематывать статор, не точить роторе под магниты. Вся переделка сводится к переключению фаз генератора, и оснащению ротора маленькими магнитиками для самовозбуждения ротора. >

Однолопастной винт для ветрогенератора

В продолжении усовершенствования ветрогенератора на этот раз было решено попробовать изготовить однолопастной винт и посмотреть какие приимущества он дает и какие недостатки присущи однолопастным винтам. Лопасть с противовесом имеет не жесткое крепление и может откланяться от оси вращения до 15 градусов. >

Ветрогенератор из тракторного генератора Г700

В этом ветрогенераторе в качестве генератора использован тракторный генератор с электровозбуждением. Генератор подвергся существенным изменениям, был перемотан статор более тонким проводом, а так-же домотала катушка ротора. Для этого ветряка винт был сделан из дюралюминия. Винт двухлопастной размахом 1,3м. >

Самодельный ветрогенератор для яхты

Самодельный ветрогенератор, генератор которого сделан из генератора мотоцикла ИЖ юпитер, Этот ветрогенератор специально создавался для эксплуатации на небольшой яхте, где должен был обеспечивать питанием навигационные приборы и мелкую электронику. >

Новый-второй ветрогенератор для яхты

В новом ветрогенераторе использовался статор от автомобильного генератора . Мощность нового ветряка теперь больше, диаметр винта также увеличился. Теперь ветрогенератор имеет новую защиту от сильного ветра , теперь винт не уходит в сторону, а опрокидывается, и хвост теперь не складывается, в общем подробности в статье. >

Ветряки цветы из велосипедных динамок

Иньтересные и красивые ветряки, генераторы которых это велосипедные динамо втулки. Сделаны они в виде всяких цветов, подсолнухов, ромашек, и окрашены в соответствующие цвета, красиво смотрятся как элемент дизайна.

как сделать самодельное устройство на 220 В (Вольт) для частного дома самому, и чертеж, условия и простая инструкция изготовления

Некоторые природные явления могут стать отличными источниками для выработки альтернативной электроэнергии. Генераторы, работающие от ветра, являются довольно практичными и не очень сложны в построении даже в домашних условиях. Поэтому в данной статье рассмотрим, как в домашних условиях построить ветрогенератор для собственных нужд, какие материалы и инструменты нам понадобятся.

Законность: насколько мощное устройство можно сделать?

Производство и монтаж самодельного ветрогенератора не попадает под статьи административного или уголовного наказания, если его мощность составляет не более 5 кВт. Также налогообложение производимой электроэнергии не предусматривается, так как её ресурсы расходуются на бытовые нужды дома.

По этой же причине для установки ветряка не требуется согласование с местной энергетической компанией. Однако перед изготовлением ветряка следует проверить наличие или отсутствие ограничительных субъектовых и муниципальных нормативно-правовых актов.

Также вопросы могут возникнуть со стороны соседей, которые могут испытывать неудобства, связанные с работой ветряка. Поэтому, если вы собираетесь создать ветрогенератор, то нужно обратить внимание на такие параметры, как:

1. Высота мачты. Существуют определённого рода ограничения на высоту данных построек. Например, постройку с высотой более 15 метров нельзя устанавливать рядом с мостами, аэропортами и тоннелями.
2. Шум от редуктора и лопастей. Необходимо, чтобы эти характеристики не превышали шумовые нормативы. Параметры вырабатываемого шума можно зафиксировать при помощи специализированного прибора, показания лучше задокументировать.
3. Эфирные помехи. Некоторые ветряки могут создать телепомехи, поэтому лучше предусмотреть защиту от них.
4. Претензии экологических служб. Данные организации могут препятствовать в эксплуатации ветряка, если она препятствует миграции перелётных птиц. Но, так как высота самодельных ветряков, как правило, небольшая, то эта проблема не возникнет.

Разновидности

По расположению генератора данный агрегат может быть:

1. Горизонтальной конструкции. В данном устройстве ось вращения располагается параллельно земле, а плоскость лопастей – перпендикулярно. Что позволяет осуществлять свободное вращение вокруг вертикальной оси.

   Принцип действия вертикальных генераторов заключается в перемене направления ветра, который воздействует на хвостовую плоскость, таким образом, ось вращения генератора будет располагаться по вектору движения потока воздуха.

   Внимание! Проблемой в использовании горизонтальных генераторов является присоединение силовых кабелей, так как провода могут наматываться на мачту и рваться. Однако эта проблема также решаема при помощи установки ограничителя.

2. Вертикальной конструкции. В данном варианте ось вращения вала располагается перпендикулярно земле, что позволяет устройству не зависеть от направления ветра. Преимущество данной установки состоит в том, что её чертежи представлены в свободном доступе из технической литературы. Сам генератор не требует установки ограничителей вращения, как в горизонтальных конструкциях.

Эффективная установка роторного типа для частного дома: из чего можно собрать?

Установка данного типа рассчитана на обеспечение электричеством садового домика, хозяйственных построек и подсвечивания в ночное время территории. Для изготовления ветроэлектрической установки роторного типа с максимальной мощностью в 1,5 кВт будет необходим ряд устройств:

• генератор на 12 В.;
• гелиевый или кислотный аккумулятор на 12 В.;
• полугерметичный выключатель-кнопка на 12 В.;
• преобразователь 700 →1500 Вт и 12→ 220 В.;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• вольтметр;
• болгарка или ножницы по металлу;
• дрель.

Также дополнительно необходимы будут:

• ёмкость из нержавеющей стали или из алюминия большого объёма;
• болты с гайками и шайбами;
• провода сечением 4 мм² и 2,5 мм²;
• хомуты для закрепления генератора на мачте;
• карандаш или маркер;
• рулетка, кусачки, сверло, ключи, отвёртка.

Преимущества и недостатки роторной модели ветряка

Достоинствами роторной модели ветрогенератора являются:

• экономичность;
• элементы легкозаменяемые и хорошо поддаются ремонту в случае поломки;
• отсутствие особых условий для работы;
• надёжность в эксплуатации;
• достаточно тихая работа.

Недостатки также присутствуют:

• производительность ветряка не очень большая;
• ветрогенератор сильно зависит от внезапных порывов ветра, что может даже привести к срыву пропеллера.

Однофазный и трёхфазный

• Генераторы однофазного вида при нагрузке издают вибрационные колебания, причиной которых является разница в амплитуде тока.
• Генераторы трёхфазного вида не издают вибрационные колебания, что увеличивает акустический комфорт при их работе. Это позволяет генератору работать почти бесшумно, к тому же чем меньше вибрации, тем больше он прослужит.

Как видим, при сравнении обоих типов генераторов, лучшие характеристики имеет трёхфазный вид.

Номиналы генерируемого напряжения на 220 Вольт (В)

Самодельным ветрогенераторам на 220 В не нужны дополнительные преобразователи величины напряжения. Однако их работа зависит от силы ветра, поэтому требуется установка стабилизатора на выходе. Ведь при отсутствии ветра, генератор не будет работать. На самодельных ветряках используются мощные электродвигатели, благодаря которым можно установить винт, прикрепив его прямо к валу ротора.

Мощный электродвигатель можно не приобретать за большие деньги, а приобрести уже бывший в употреблении от списанной электроустановки, стиральной машины или пылесоса.

Также можно смастерить ветрогенераторы на основе автомобильного генератора в комплекте с преобразователем напряжения. На выходе образуются 12 или 14 вольт необходимые для питания энергосистемы. Такие конструкции можно использовать и в качестве непосредственного подключения, и в автомобильном режиме. Например, взяв питание напрямую с клемм аккумулятора.

Калькулятор расчёта прогнозируемой мощности

Теоретически мощность ветрового генератора рассчитывают по формуле:

N=p*S*V³/2, где:

• N – мощность потока воздуха;
• p – плотность воздушных масс;
• S – общая обдуваемая площадь лопастей винта;
• V – скорость воздушного потока.

Стартовый этап изготовления в домашних условиях: как изготовить самому?

Начальный этап производства ветровой установки состоит из следующих действий:

1. Большую ёмкость цилиндрической формы из металла разделяем на 4 равнозначные части, используя рулетку и карандаш.

   В качестве металлической ёмкости могут выступать выварки, вёдра или кастрюли.

2. Затем по намеченным линиям вырезаем болгаркой будущие лопасти, не прорезая их до конца.
3. Займёмся работами по переделке шкива генератора. Для этого на дне кастрюли и в шкиве нужно отметить и проделать симметричные отверстия, в которые будут вкручиваться болты.
4. В зависимости от стороны, в которую будет вращаться ветрогенератор, отгибаем лопасти.
5. На шкиве закрепляем ведро с лопастями.
6. Генератор крепим на мачту, фиксируя его хомутами, затем присоединяем провода и собираем цепь.

   Внимание! Обязательно при сборке цепи нужно зафиксировать в письменном виде схему соединения, цвета проводов и маркировку контактов.

7. Провода закрепляем на мачте генератора.
8. Присоединяя аккумулятор, используем 1 метр провода с сечением 4 мм². Для установки преобразователя также можно использовать данный вид провода.

Инструкция сборки аксиальной ВЭУ на неодимовых магнитах: как собрать своими руками?

Ветроэлектрическая установка на основе неодимовых магнитов представляет собой аксиальный ветрогенератор с безжелезными статорами. Ступицу от старого автомобиля с тормозными дисками можно использовать, как основу аксиального генератора. Её нужно разобрать, тщательно вычистить и смазать подшипники. Затем генератор следует покрасить.

Как разместить и закрепить магниты?

Распределение и закрепление магнитов осуществляется в несколько этапов:

1. Магниты размером 25х8мм размещаются по методу чередования полюсов, то есть у противостоящих магнитов должны быть противоположные полюса. Для этого можно заготовить шаблон-подсказку или нанести сектора прямо на диск, а также сами магниты пометить знаками минус или плюс.
2. Для закрепления магнитов нужно использовать хорошо фиксирующий клей. Для ещё большей удерживающей силы можно использовать эпоксидную смолу, которой залить диск целиком.

   Перед нанесением эпоксидной смолы форму лучше смазать вазелином, воском или средствами на их основе, чтобы она не прилипла к форме.

   Правила наматывания катушки

   1. Намотку можно осуществлять как вручную, так и с помощью специального станочка.
   2. Круглые катушки можно слегка вытянуть, что позволит сделать витки более прямыми. Но важно, чтобы они в размере были чуть больше магнитов или одинаковой с ними величины.
   3. При использовании провода с крупным сечением для намотки катушек, сила тока увеличится, а сопротивление уменьшится.
   4. Форму для статора можно изготовить из фанеры, а сектора для катушек отметить на ней. Бордюром может служить пластилин или плёнка. Стеклоткань, наложенная поверх катушек, повысит прочность конструкции.
   5. Статор, увеличенный при помощи количества витков в катушках, может уменьшить магнитопоток. Это приведёт к подаче меньшего тока на выходе.
   6. Катушки между собой закрепляют в неподвижном состоянии, выводя концы фаз наружу. Эти провода нужно соединить звездой или треугольником.

   Окончательная сборка устройства

   Мачта должна быть длиной около 6-12 метров с забетонированной основой и ветряком, закреплённым на её верхней части. В основание мачты нужно вмонтировать специальное крепление для поднятия и спуска трубы при помощи ручной лебёдки. Оно пригодится в случае поломки ветряка.

   Для изготовления винта используем трубу из поливинилхлорида диаметром 160 мм и длиной 2 метра. Всего из трубы будут вырезаны 6 лопастей. Винт-пропеллер нужно защитить от сильного ветра, используя складной хвост.

   Чертеж простой действующей самоделки

   Далее можно ознакомиться с чертежом ветрогенератора:

   Из чего состоит самодельный шедевр?

   Конструкция ветрогенератора одинакова, не зависимо от выбранной модели, и в неё входят следующие элементы:

   • пропеллер;
   • генератор;
   • инвертор/ регулятор напряжения/ стабилизатор;
   • буферный элемент;
   • мачта.

   Пропеллер

   Пропеллера можно изготовить из следующих материалов:

   • пластиковых бутылок;
   • кулер для воды;
   • алюминиевые листы;
   • жестяные банки или стальные бочки.

   Генератор

   Генераторы, как правило, используются уже готовые из старых электроприборов. Например, автомобильный или электродвигатель из бытовой техники. Генератор также можно попробовать собрать вручную. Вот несколько примеров:

   • ветрогенератор на неодимовых магнитах;
   • перебрать ротор любого генератора;
   • индивидуальная конструкция с обмотками.

   Мачта

   От прочности мачты зависит, насколько долго прослужит вся конструкция. Мачта высотой в 12–15 метров потребует предусмотреть растяжки и противовесы, так как такой высокой конструкции тяжело удержаться и даже сильный ветер может её повалить. Если же высота мачты ниже, то и вес конструкции не будет таким тяжёлым и дополнительные меры предпринимать не потребуется.

   В заключении можно сказать, что ветряные генераторы не очень сложны в конструкции, и их можно сделать в домашних условиях. Они прекрасно подойдут для ветреных регионов, в которых условия созданные природой окупят счета за электричество.

Самодельный ветряк, ветряная установка своими руками

Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого ветрогенератора с нуля. Таким генератором можно заряжать аккумулятор для дальнейшего

Читать далее

Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт в поисках интересных идей для творчества. Наверняка многим из вас частенько приходилось испытывать неудобства, связанные с

Читать далее

Привет сегодня я поделюсь с вами своим опытом по созданию ветряков или не опытом а историями попыток создания ветряков. Ну пожалуй приступим к созданию. Надо Для начала нам понадобилось из

Читать далее

Решил собрать небольшой ветряк, посмотреть, пощупать, сколько он выдает крутящего момента. В будущем планируется сделать подобный более крупный ветряк с небольшим генератором, а потом может и с

Читать далее

С развитием технологий, альтернативная энергетика все больше входит в жизнь современного общества. Солнечная энергетика, ветрогенераторы, гидрогенераторы и даже геотермальное отопление для

Читать далее

Эй,диджей поставь мой компакт-диск, да? /Народная мудрость/ Наверное самый маленький в мире действующий ветряк с генератором. А не поставить ли нам за окна мини-турбинки для нужной генерации?

Читать далее

Для питания изготовленной аккумуляторной светодиодной лампы, описание которой приведено на сайте, был изготовлен и используется по настоящее время, ветрогенератор на базе двигателя постоянного тока

Читать далее

Если вас волнует вопрос получения альтернативной энергии, можете собрать для себя вот такой вот простой ветрогенератор. Основная часть используемых запчастей – это детали от велосипеда. С помощью

Читать далее

Если у вас сломался корпус гироскутера не спешите его выбрасывать. После небольшой переделки из него можно сделать ветрогенератор. Именно его и попробовал сделать автор-самодельщик. Что из этого

Читать далее

Такая конструкция ветряка позволяет вырабатывать энергию из ветра независимо от направления, с которого ветер дует. Лопасти ветряка представляют собой своего рода паруса. Собирается все из доступных

Читать далее

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как можно самостоятельно сделать полноценный флюгер и установить его на конек вашего дома для

Читать далее

Есть множество случаев, когда проживая за городом, Вам может понадобиться небольшое количество электроэнергии для питания маломощного устройства. Например, для работы компактной метеостанции,

Читать далее

Для привода ветрового генератора изготовлена турбина роторного типа с вертикальной осью вращения. Этот тип ротора очень прочен и долговечен, имеет относительно небольшую скорость вращения и легко

Читать далее

Идея изготовления ветрогенератора появилась при наступлении ранних осенних ночей. Решил попробовать использовать энергию ветра для хозяйственных нужд. Пусть ветер заряжает аккумулятор, от которого

Читать далее

Ветрогенератор для дома своими руками смастерил тернопольский пенсионер

Несколько лет назад житель Тернополя Ярослав Бендас стал известным на всю Украину благодаря своей мини-электростанции. Однако мало кто знает о ее уникальности и значительном отличии от существующих аналогов. 73-летний изобретатель и сейчас пребывает в поиске рациональных идей, которые сразу же реализует. Одна из последних его работ — фонтан в форме Эйфелевой башни с подачей воды в циклическом замкнутом круге.

Даже при слабом ветре — два-три метра в секунду — домашняя ветроэлектростанция Ярослава Бендаса способна производить энергию. «Чтобы при ураганных ветрах ничего не перегорело, оснастил ветряк специальными тормозами, которые замедляют вращение лопастей до допустимого уровня», — рассказывает пенсионер.

Благодаря четырем специальным подставкам установка не деформирует крышу и не создает никаких вибраций, отмечает разработчик. В свое время на строительство самодельной ВЭС тернопольский рационализатор потратил около 300 долларов.

С тех пор семья изобретателя экономит значительные средства: использование газа в зимние месяцы уменьшилось наполовину — с 400 до 200 кубометров.

О своих интересных изобретениях украинский умелец рассказал изданию «Тернополь вечерний«:

— Ярослав Николаевич, в чем основа вашей любви к электронике и вообще к технике. Вы специалист в этом деле или просто любитель?

— Это дело моей жизни. В свое время закончил общетехнический факультет Тернопольского пединститута. Долгое время работал на одном из крупнейших промышленных гигантов нашего края — ВО «Ватра». Последние 16 лет перед выходом на пенсию с этого предприятия продолжал трудовую деятельность в межшкольном учебно-производственном комбинате. Там преподавал детям теорию и практику по электротехнике. Сейчас уже и такого учебно-производственного учреждения нет, а тогда оно играл важную роль в профориентации учащихся. Выйдя на пенсию, занимаюсь любимым делом.

— Вы не только в Тернополе, но и на всю Украину известны своей мини-электростанцией. А до этого мастерили интересные вещи?

— До создания этой установки я придумал много разных приборов, которые были полезными в быту. В свое время занимался аквариумами, электрооборудованием для них, сделал автоматически раздвижные шторы и различные приспособления в собственном доме.

— А как вам пришла идея создать домашнюю мини-электростанцию. Это было потребностью в энергосбережении или предметом рационализаторской мысли?

— В свое время один приятель подарил мне генератор от передвижной киноустановки. Десять лет назад, когда я достраивал свой дом на улице Ломоносова, задумал использовать этот механизм с пользой. Для этого соорудил прочную плоскую крышу, на которой впоследствии установил почти полутонную конструкцию — большой ветряк на трехметровой мачте, оснащенный 8 лопастями с размахом крыльев 2 м 80 см.

Читайте также: Ветрогенератор для дома: особенности, которые нужно обязательно знать владельцу частной электростанции

— Сначала ветряк крутился в горизонтальном положении. Что заставило вас кардинально перестроить ветровую электроустановку?

Действительно, сначала так и было. Я хотел, чтобы электроустановка работала независимо от направления ветра. В таком положении, откуда бы ни дул ветер, лопасти все равно крутятся, но меня не устраивало небольшое количество оборотов и слабая мощность. А чтобы переоборудовать с горизонтального на вертикальное положение, надо было полностью переделать всю конструкцию. Но, как сделать, чтобы установка одновременно поворачивалась к ветру и крутилась? Для этого я приспособил задний мост от «Жигулей». Заглушив одну из полуосей, установил на ее место хвост. А вторую полуось применил для ветряка. Поэтому вертикальная ось идет к тонвалу, который начинает крутить, а передача идет к генератору.

Ваша ветровая электроустановка отличается от тех, что есть в серийном производстве в западных странах?

— Для ветровых установок необходим тихоходный генератор, который имеет небольшое количество оборотов, а у меня он — от кинопередвижки. Если его использовать для освещения, то необходимы аккумуляторы и преобразователи энергии. Для этого надо было затратить немалые средства. Я пошел другим путем. Использовал то, что генератор в зависимости от силы ветра производит электрический ток определенного напряжения. Поставил тэны в обогревательный котел, параллельно использую для отопления дома природный газ и энергию с электроустановки. Если генератор работает, тэны соответственно производят напряжение, температура воды поднимается, и подача газа автоматически выключается. Я только устанавливаю необходимую температуру. Когда пользовался исключительно газом для отопления своего дома, то при сильных морозах использовал почти по 400 кубометров голубого топлива в месяц, а теперь использование газа уменьшилось наполовину. Для семейного бюджета это существенная экономия.

Ярослав Николаевич, то есть вы уже десять лет размышляете над проблемой энергосбережения для отопительных устройств?

— Тогда эта тема не была столь актуальной, но уже намечалось подорожание энергоносителей. И надо было думать, как решить эту проблему в отдельно взятом доме. И выгода от мини-электростанции очевидна. За рубежом, особенно в прибрежных зонах Франции, Нидерландов, Германии, Испании, Португалии — довольно много ветряных мельниц. Поставят их 50 или 100 и работают они как единая энергосистема. Почему наша промышленность не выпускает такие генераторы? Их можно эффективно использовать на дачных участках, в частных домах в городе или в деревне, на различных туристических объектах.

— Сделав уникальную ветровую электроустановку, вы не остановились в поисках рационализаторских идей. Недавно вы смастерили фонтан в виде Эйфелевой башни. Расскажите, пожалуйста, о своем очередном творении?

— Я не могу сидеть без дела. В прошлом году идею создать небольшой фонтан у дома мне подкинула дочь, но потом сама же отказалась от замысла. Мол, для функционирования фонтана необходимо задействовать водопровод, а это большие финансовые затраты. Я решил эту проблему другим способом. Заливаю два ведра воды, которая циркулирует в системе. Когда она частично испаряется, доливаю необходимое количество воды.

— Какой принцип у этой циркуляции?

— Я сделал диафрагменный насос, который под давлением качает воду, забирая ее из бачка и подавая наружу. Подачу через редуктор осуществляет низкоэнергозатратный электрический моторчик. Вода снова стекает в бачок и дальше идет по кругу. Эта конструкция хоть и уже работает более месяца, еще не завершена.

— Что-то планируете в ней доработать?

— Сейчас под водяным напором движется мяч. Хочу, чтобы там крутилось колесо или двигалась какая-то фигурка. Планирую также облагородить это место насаждениями и декоративной травой. Люди, которые проходят мимо моего дома, заглядываются на фонтан. А я хочу, чтобы он радовал их глаз.

— Ярослав Николаевич, ваши родные утверждают, что у вас ненужных вещей не бывает?

— Дочка часто упрекает, зачем мне столько барахла? А я считаю, что рано или поздно из него что-то сделаю полезное. Многие вещи люди просто выбрасывают, не зная, что их еще можно с пользой применить. У меня была незадействованная ванна, которую, наполнив водой, установил на крыше. Подсоединил к водоснабжению и в теплое время есть бесплатный душ. Видеоголовка от старой камеры и различные электронные устройства применил в системе видеонаблюдения за собственным подворьем. Старое электронное оборудование использую как для создания различного напряжения и пайки, так и управления антеннами для телевидения. Каждую вещь можно где-то приспособить и она принесет пользу.

Читайте также: 80-летний украинский инженер сконструировал ветряк по собственному проекту

А вы что думаете по этому поводу? Дайте нам знать – напишите в комментариях!

Понравилась статья? Поделитесь ею и будет вам счастье!

Ветрогенераторные мини электростанции

Поиск альтернативных источников энергии непрерывно год от года становиться всё более актуальным. И ветровые электростанции являются одним из таких способов добычи электроэнергии. Многие страны уже на протяжении долгих лет успешно реализуют программу ветровой энергетики и некоторые неплохо в этом преуспели. К примеру, Германия сейчас может производить более 9000 МВт в год. Не отстаёт от неё и Дания.

• За что платить?

Государство производит электроэнергию и продаёт её населению, а излишки экспортирует. Понятно, что маленькую гидроэлектростанцию на реке возле дома не смонтируешь, да и комнатных ядерных реакторов пока не придумали, но ветер! Ведь он не требует масштабных капиталовложений или же государственного планирования. Почему же тогда нельзя установить у себя на участке мини ветрогенератор и хотя бы частично компенсировать затраты на энергоносители?

• Основная проблема

Если говорить о воде, солнце или же атоме, то эти стихии относительно постоянны и по большому счёту регулируемые. Ветер же «гражданин» довольно ветреный и капризный. Поэтому стационарные большие ветряки принято устанавливать на открытых площадях, прериях или вдоль береговой линии – в местах, где, как правило, преобладает ветряная погода. Вырабатывать электроэнергию такие установки начинают при ветре, который достигает 3-4 м/с. Но, ведь редко встретишь дом, стоящий в поле или просто на свободно продуваемом месте.

Стало быть, обычная ветряная установка не подходит для частного пользования: ветер должен быть не менее 4 м/с, да и размеры у такой ветряной мельницы весьма внушительны.

Но, прогресс не стоит на месте, и мини ветрогенераторные электростанции постепенно начинают входить в быт граждан. Они пока не такие мощные, как их старшие братья (от 600 Вт до 10 кВт) поэтому в основном, их используют, как дополнительный источник энергии.

• Как работают подобные ветряки

Ветровые мини электростанции устроены довольно просто. Лопасти ротора (их бывает две или три) движимые ветром через шестерёнчатую систему передают вращательное движение на генератор. Далее трёхфазный переменный ток, который вырабатывает генератор, проходя через контроллер, преобразовывается в постоянный ток и поступает в аккумулятор. Для того чтобы постоянный ток стал переменным он проходит через инвертор и уже можно подключать к розетке торшер или утюг.

Пока дует попутный ветер, мини ветрогенераторная электростанция продолжает вырабатывать ток, который идёт на потребительские нужды и в свою очередь заряжает аккумулятор. Когда погода безветренна – в работу включаются уже аккумуляторные батареи.

Подключать ветряные мини электростанции в доме можно по нескольким схемах. Можно на «попечение» такой станции отдать поливочный насос или овощерезку. При таком подключении электромоторы данных агрегатов будут работать полностью автономно, и диск электросчётчика не будет похож на весёлую детскую карусель.

Или же установить коммутатор и через него «завязать» домашний ветряк и центральную электросеть. В безветренную погоду и при полностью разряженном аккумуляторе будет работать центральная сеть. Или же наоборот – автомат переведёт все электроприборы на работу от мини ветряного генератора, если где-то произойдёт обрыв сети.

• Передовые решения в данной области

Американская фирма WindTronic, которая уже не первый год занимается разработкой и модернизацией портативных ветровых электростанций, недавно представила свою новую разработку. Назвали они свой ветряк Windgate. По своей конструкции он скорее напоминает вентилятор. Главной особенностью является то, что такие мини ветрогенераторные электростанции не имеют привычного ротора. Дело в том, что на концах каждой лопасти закреплены постоянные магниты, которые при вращении и выполняют роль ротора. Но, и это ещё не всё – такой компактный ветрогениратор благодаря своей конструкции начинает вращаться при 0,40 м/с, а генерировать электроэнергию начинает уже при 0,9 м/с. Граничная максимальная скорость ветра, которую может выдержать этот малыш (вес его чуть больше 40 кг) составляет 20 м/с.

Единственный весомый недостаток такого ветрового генератора – это его цена. Дело в том, что на сегодняшний день купить мини ветрогениратор Windgate можно за 4,5 тыс.$ и это, увы, очень прискорбно.

• Самодельные устройства

Да, цены на миниатюрные ветрогенераторы сегодня очень кусаются, и многие домашние мастера пытаются конструировать такие агрегаты своими силами.

К тому, как сделать мини ветрогенератор одни доходят своим умом, методом проб и ошибок доходят до той конструкции, которая хоть что-то способна вырабатывать, другие же пользуются услугами всемирной сети, находя в ней чертежи и советы по монтажу и обслуживанию установки.

Лопасти могут быть выполнены как из кровельного железа, так и из дерева или фанеры. В качестве накопителя энергии подходит и обычный автомобильный аккумулятор. Генератор можно купить, но некоторые считают, если уж взялся мастерить мини ветрогенератор своими руками, то и сам генератор можно сделать самому, к примеру, из старого электродвигателя. Главное было бы желание.

Определить плюсы и минусы ветровых электростанций можно только после испытания. Но, если агрегат сделан собственными руками, то несколько плюсов будет однозначно: во-первых, освободится сарай от давно лежавших «нужных» вещей, а во-вторых, хорошее настроение от сделанной работы ещё никому не мешало.

Самодельный ветрогенератор: особенностью конструирования, монтажа и эксплуатации

Вопросы изготовления ветрогенераторов в домашних условиях поднимаются практически на каждом энергетическом форуме в сети. Пользователей больше всего интересуют конструкции ветрогенераторов, которые можно было бы собрать самостоятельно, и электрические параметры уже собранного ветряка, проанализировав которые можно сделать вывод о пригодности той или иной модели самодельного ветрогенератора для своих нужд. В статье рассмотрим основные этапы проектирования и сборки ветрогенератора в домашних условиях.

Исходные данные для проектирования ветрогенератора это мощность установки, тип и конструкция ветрогенератора. Мощность ветряка зависит от энергопотребления (количества одновременно подключенных электроприборов к сети) и количества аккумуляторных батарей для запаса энергии. Если ветрогенератор необходим для обеспечения бесперебойного отопления или подогрева воды, то его мощность необходимо существенно завышать, что непременно скажется и на конструкции лопастей, мачты и самого электрического генератора.

Горизонтальный ветрогенератор: типы, основные особенности
Ветрогенераторы парусного типа: устройство, основные характеристики

В качестве оценки параметров будущего ветрогенератора приведем пример ветряка компании AVIC W-HR2: мощность 2кВт; диаметр лопастей 3м; высота мачты 8м. Для установки такого ветрогенератора потребуется достаточно мощный фундамент и грузоподъемный кран для монтажа всей конструкции. Приняв за постоянные величины КПД редуктора (0,9) и электрического генератора (0,8), а также с учетом коэффициента использования ветра 0,35 и скорости ветра в 4м/с, при самостоятельном проектировании ветряка можно воспользоваться следующей таблицей:

В приведенной таблице отображена зависимость мощности ветрогенератора от диаметра крыльчатки генератора и количества лопастей на ней. При увеличении скорости ветра с сохранением параметров количества и размеров лопастей, мощность ветрогенератора будет увеличиваться пропорционально скорости потока ветра в кубе: при скорости ветра 8м/с (увеличение в 2 раза) мощность увеличиться в 8 раз.

Изготовление лопастей для ветрогенератора из ПВХ труб, аллюмния, стекловолокна

Количество и размеры лопастей ветрогенератора определяют конструктивные особенности ветряка. Двухлопастные ветряки существенно увеличивают нагрузку на центральную ось генератора, мачту и элементы ее крепления к фундаменту, в то время как центробежная сила постоянно стремится разорвать лопасти на куски. С увеличением количества лопастей нагрузка на ось генератора снижается, поэтому оптимальным количеством лопастей для самодельного ветряка считается от 4 до 8 лопастей. Помимо этого лопасти ветрогенератора должны отвечать определенным аэродинамическим характеристикам, от которых зависит коэффициент использования ветрового потока и уровень шума, который возникает при работе (двухлопастные ветряки более шумные, т.к. их лопасти очень сложно сбалансировать).

Элементы защиты ветрогенератора

Асинхронный электродвигатель в качестве генератора для ветряка
Мачта для ветрогенератора: конструкция, установка и эксплуатация

В домашних условиях достаточно трудно изготовить идеальные лопасти, провести балансировку колеса и рассчитать требуемый запас прочности для мачты ветрогенератора. Мощные ветрогенераторы с диаметром лопастей от 2м обладают высокими показателями аэродинамического сопротивления. При этом на всю конструкцию ветряка воздействует огромная ветровая нагрузка. При превышении скорости ветра 10 м/с или при сильном переменчивом ветре необходимо принудительно ограничивать работу ветрогенератора. В качестве одного из устройств, которое ограничивало бы работу ветрогенератора при больших ветровых нагрузках, можно использовать так называемую боковую лопату: при сильном ветровом потоке, давление на ветроколесо превышает силу давления пружины защиты, в результате чего срабатывает защита. Когда генератор начинает складываться, ветровой поток попадает на ветрогенератор под углом, что серьезно сокращает его мощность. При очень сильном ветре защита полностью складывает генератор параллельно направлению ветрового потока, полностью прекращая работу ветряка.

Правила ухода за ветрогенератором

При эксплуатации самодельных ветрогенераторов стоит соблюдать следующие правила:
1. Периодически проводить ревизию всех болтовых соединений в элементах крепления мачты к фундаменту и генератора к мачте.
2. Проводить смазку подшипников генератора и поворотного устройства ветрогенератора.
3. Следить за балансировкой колеса ветрогенератора.
4. Проверять состояние изоляции электрооборудования не реже 1 раза в 6 месяцев.

Если же процесс создания и эксплуатации ветрогенератора, сделанного своими руками, для Вас кажется очень сложным, тогда можно заказать готовый ветрогенератор для дома и оградить себя от различных неприятностей. Однако в таком случае необходимо позаботится о наличии достаточного количества финансовых средств для оплаты работы проектировщиков, монтажников и обслуживающего персонала.

Ветряк своими руками — возобновляемые источники энергии

Может быть, вы живете на лодке, отдыхаете в уединенной хижине или живете вне сети, как я. Или, может быть, вы просто хотите снизить счет за электроэнергию. В любом случае, с помощью горстки недорогих и легких материалов, вы можете построить самодельный ветрогенератор, который сделает электричество вашим, пока дует ветер. Вы сможете осветить складское помещение, включить электричество в свой сарай или использовать генератор, чтобы поддерживать все аккумуляторные батареи в автомобиле.

Электроэнергия для моей автономной кабины поступает от солнечной и ветровой энергии, хранящейся в группе из четырех 6-вольтовых батарей для гольф-каров, подключенных к 12-вольтовой системе. Контроллер заряда и аккумуляторная батарея предохраняют мою систему от недостаточной или чрезмерной зарядки. Весь шебанг обошелся мне меньше чем в 1000 долларов, и у меня есть освещение, вентиляторы, телевизор и стереосистема, холодильник и дискотечный шар, который поднимают для особых случаев.

Если вы можете поворачивать гаечный ключ и работать с электродрелью, вы можете построить этот простой генератор за два дня: один день на поиск деталей и один день на сборку компонентов.Четыре основных компонента включают автомобильный генератор переменного тока со встроенным регулятором напряжения, вентилятор и блок сцепления General Motors (GM) (я использовал один от двигателя GM 350 1988 года), опору или столб, на котором можно установить генератор (15 футы использованных 2-дюймовых трубок обошлись мне в 20 долларов) и металл для сборки кронштейна для крепления генератора на мачте или столбе. Если вы любитель Ford или Mopar, это нормально — просто убедитесь, что в вашем генераторе есть встроенный регулятор напряжения. Вам также понадобится электрический кабель или провода, чтобы подключить генератор к аккумуляторным батареям.Я использовал 3-жильный кабель 8-го калибра, украденный из масляного пятна. (И они сказали, что переход от ископаемого топлива к возобновляемым источникам энергии займет годы. Пфф!)

Узел муфты вентилятора к генератору

Лопасти ветрогенератора заменены на муфту вентилятора автомобиля. Чтобы прикрепить лопасти к генератору, вы можете приварить ступицу муфты вентилятора непосредственно к ступице генератора — просто убедитесь, что вентилятор идеально совмещен с валом генератора.Кроме того, убедитесь, что разъемы для встроенных проводов генератора расположены в нижней части генератора. Если у вас нет доступа к сварщику, вы можете подключить муфту вентилятора к генератору, используя следующие материалы:

• Шайба 5/8 дюйма на 3 дюйма, толщина 3/16 дюйма
• Электродрель
• Метчик с резьбой 1/4 дюйма
• Сверло, соответствующее специальному метчику с резьбой
• (4) 1 / Болты размером от 4 до 1-1 / 2 дюйма до 2-1 / 2 дюйма с соответствующими гайками и стопорными шайбами ​​

Создайте соединение, используя 3-дюймовую шайбу и четыре болта, которые будут скреплять вместе муфту вентилятора и генератор.Просверлите четыре отверстия в шайбе, чтобы они совпадали с отверстиями в муфте вентилятора, а затем нарежьте резьбу в отверстиях с помощью метчика на 1/4 дюйма. Вверните болты в отверстия. Чтобы определить длину болтов, которые вам понадобятся, поместите вентилятор на верхнюю часть генератора так, чтобы шкив вентилятора опирался на шкив генератора и оба вала были на одной линии. Измерьте длину по двум валам от задней части вентилятора генератора до задней части ступицы муфты вентилятора. Используйте эту длину для болтов. Отвинтите гайку шкива генератора и снимите шкив и небольшой вентилятор.Наденьте соединение, которое вы сделали из шайбы и четырех болтов на вал генератора, так, чтобы болты были направлены в сторону от генератора. Затем снова прикрепите вентилятор генератора и гайку к валу, не снимая шкив. Большая гайка удерживает соединение на месте. Присоедините узел муфты вентилятора к болтам, которые теперь выступают из генератора, и затяните гайки с установленными стопорными шайбами.

Кронштейн в сборе для установки генератора

Если у вас есть сварщик, сделать кронштейн несложно.Я использовал 1-дюймовую квадратную трубку для всех частей кронштейна и кусок 1-дюймовой трубы длиной 2 фута для вращающегося стержня, который помещается внутри стойки. Если у вас нет сварщика, не бойтесь. Кронштейн в сборе может быть соединен с оцинкованной трубой 1/2 дюйма и фитингами. Вот список фитингов, которые вам, скорее всего, понадобятся:

• (5) тройников 1/2 дюйма
• (2) колена 1/2 дюйма
• (2) штуцера 1/2 дюйма на 12 дюймов
• (2) 1/2 дюйма- ниппели размером 6 дюймов
• (2) ниппели 1/2 дюйма на 1 1/2 дюйма
• (2) ниппели 1/2 дюйма на 2 дюйма
• (3) 1 / 2-дюймовые соски

Хвостовой плавник должен быть прикреплен к 12-дюймовому штуцеру в задней части кронштейна, чтобы вращать генератор и выровнять его с направлением ветра.Вы можете вырезать плавник высотой около 1 фута и длиной 2 фута из старого оловянного сайдинга или кровли с помощью ножниц или резака — лучше всего подойдет прямоугольный треугольник. Если вы используете гофрированный металл, обязательно обрежьте ребро так, чтобы гофры проходили горизонтально. После того, как плавник будет вырезан, положите его поверх одного из 12-дюймовых ниппелей и просверлите три пилотных отверстия в нижней части хвостового плавника и в боковой части соска. Используйте три винта (подойдут стальные кровельные винты), чтобы прикрепить хвост к ниппелю.

Башня ветрогенератора

Я использовал старую башню телевизионной антенны высотой 20 футов вместе с трубой диаметром 2-1 / 2 дюйма для верхней части. Вам также потребуется приварить или закрепить болтами упор в верхней части мачты, который будет контактировать с упором на вашем узле кронштейна. Ограничители позволяют генератору вращаться только на 360 градусов по часовой стрелке или против часовой стрелки, поэтому ваш кабель не перекручивается вокруг мачты и мачты.

Соединение 2–3 / 8-дюймовых толстостенных металлических труб длиной от 10 до 20 футов (или высотой после возведения) создает хорошую башню после того, как ее прикрепят к зданию или другой прочной, стационарной конструкции.Убедитесь, что он надежен, и при необходимости рассмотрите возможность использования растяжек.

После того, как вы скрепили все компоненты генератора вместе и прикрепили к кронштейну в сборе, установите его на неустановленный столб или башню. Вставьте трубу на кронштейне генератора в опору или верх башни. Используйте две стальные шайбы, сложенные вместе, чтобы создать гладкую поверхность, которая будет служить опорой между генератором и башней. Присоедините положительный и отрицательный провода к генератору и закрепите их на кронштейне и вдоль мачты с помощью стяжек, тюков или изоленты.(На самом деле он не самодельный, если на нем где-то не есть небольшая проволока и клейкая лента, не так ли?) Убедитесь, что в проводах достаточно провисания, чтобы ветрогенератор мог вращаться на 360 градусов.

Скорее всего, вам понадобится помощь, чтобы поставить башню и генератор в вертикальное положение, так как они будут довольно тяжелыми. Веревки и попутчик помогут, если вы поднимаетесь довольно высоко. Если в вашем районе всегда ветрено, вам нужно только подняться достаточно высоко над землей, чтобы движущиеся части находились над головой.Надежно закрепите башню на месте. Ветер может быть обманчиво сильным, поэтому не срезайте углы на этом этапе окончательной сборки. После того, как вы установили свой ветрогенератор, подключите провода к аккумуляторной батарее с контроллером заряда между ними, чтобы предотвратить недостаточную или чрезмерную зарядку.

Теперь вы готовы зажигать свет, заводить джемы и исполнять те старые дискотечные трюки, которые, я знаю, вы копили на электрическую горку с семьей и друзьями.

Небольшой отказ от ответственности: создавайте и используйте на свой страх и риск.Мой генератор работает нормально, но вы несете ответственность за свою работу. Удачи и сил!

---

Роберт Д. Коупленд разводит и продает мясной скот, откормленный травой, и является владельцем автономного пансионата в Техасе под названием The Sunflower , в комплекте с коттеджами из соломенных тюков и глиняной штукатурки, свежих органических питание, обучение пермакультуре, семинары и многое другое!

Другие статьи о ветроэнергетике:

Энергия ветра — это полностью переработанное и обновленное издание руководства для частных лиц и предприятий, заинтересованных в установке небольших ветроэнергетических систем.Это практическое руководство, написанное для непрофессионала, дает точное и беспристрастное представление обо всех аспектах малых ветроэнергетических систем, включая:

• Опции ветроэнергетики и ветроэнергетики
• Способы оценки ветровых ресурсов на вашем участке
• Ветряные турбины и башни
• Инверторы и аккумуляторы
• Монтаж и обслуживание систем
• Стоимость и преимущества установки ветряной системы

Читатели получат знания, необходимые для принятия мудрых решений при проектировании, покупке и установке небольших ветроэнергетических систем, а также для эффективного общения с установщиками ветряных систем, а также смогут помочь сделать наиболее разумный и экономичный выбор.Заказ в магазине новостей Матери-Земли или по телефону 800-456-6018.

---

Первоначально опубликовано: апрель / май 2017 г.

7 проектов по использованию возобновляемых источников энергии для ветряных турбин, которые можно выполнить за выходные

Помните, когда вы могли сделать свой собственный небольшой генератор для хобби, который включал скручивание проволоки вокруг нескольких гвоздей? Становится так просто сделать ветряную турбину своими руками из материала, найденного в вашем доме или даже из старой стиральной машины или беговой дорожки.Мы исследовали Интернет, чтобы найти несколько основных идей о том, что нужно для создания любительской турбины или солнечной панели, которые могли бы фактически компенсировать некоторые затраты на электроэнергию на вашей ферме, в коттедже, лодке или коттедже. Вот несколько креативных идей, которые можно решить.

# 1 Авто Генератор Ветряная турбина Сделай сам — Новости Матери Земли

Этот простой проект включает в себя автомобильный генератор переменного тока с регулятором напряжения и создание автономного источника электроэнергии для удаленной кабины автора.

Маленькая турбина установлена ​​наверху старой телебашни (помните те?) Со стандартными трубопроводами и кронштейнами, чтобы все это было в безопасности.Система подключена к местным аккумуляторным батареям. Весь проект DIY Wind Turbine стоил около 1000 долларов.

Это не самый красивый ветряк, но он дешевый. Однако автор предупредил, что из-за веса двигателя установить самодельную ветряную установку на вершину 20-футовой башни было непросто.

# 2 DIY Лопата для снега Ветряная турбина

В этом следующем проекте творчески используется общий инструмент, найденный в северной стране; лопата для снега.Этот автор купил большую часть этого оборудования на Amazon и создал башню для своей ветряной турбины своими руками на деревянных полноприводных автомобилях.

Большая часть материала, который он купил на Amazon, состоит из труб, соединений и ниппелей для электропроводки. Проект генерировал мощность с помощью 300-ваттного двигателя с постоянными магнитами, установленного на основании.

Автор, Маунтин (Бумер) Майк, выделил всего 200 долларов на создание этой ветряной турбины, сделанной своими руками. Очень низкий порог для установки ветряной турбины.Полный список запчастей можно найти на SolarPowerSimplified.com

.

# 3 DIY Беговая дорожка Мотор с вертикальным доступом Ветряная турбина

Следующий проект ветряной турбины своими руками — установка, которую можно разместить где угодно. Он может быть даже портативным. Использование ободов велосипедных колес, трубы из ПВХ и утилизированного двигателя беговой дорожки.

Эту портативную вертикальную турбину с примерно 50 Вт генерируемой мощности можно перемещать и размещать там, где дует ветер. Единственный недостаток, который отмечает автор, заключается в том, что для начала вращения требуется довольно много ветра.Все материалы были собраны в гаражах и мусорных магазинах, что фактически сделало стоимость этого проекта ветряной турбины своими руками 0 долларов.

# 4 DIY Мотор для стиральной машины Вертикальная ветряная турбина

Автор дает пошаговое руководство по созданию простой ветряной турбины с использованием обрезанной трубы из ПВХ и двигателя старой стиральной машины. Лезвия из ПВХ уложены друг на друга на одной опоре для красивого вида.

Руководство по 15 шагам; проиллюстрировано и объяснено очень подробно. С помощью ручных электроинструментов и использованных материалов вы можете реализовать полностью функциональный проект ветряной турбины своими руками.Таким образом, сделайте это за один уик-энд! Автор утверждает, что эта версия стиральной машины вырабатывает 50 Вт без нагрузки. В конкретных планах можно найти изготовление вертикального ветрогенератора из мотора стиральной машины.

# 5 DIY ПВХ и мусор пластиковый двигатель постоянного тока ветряная турбина

Скорее всего, если вы домашний разнорабочий, то у вас есть запасные трубки из ПВХ, пластик и проводка, чтобы приступить к работе с этим простым двигателем постоянного тока. Этот пример взят из Юго-Восточной Азии, где творчество с использованием простых деталей, имеющихся в доме или деревне, является обязательным.

Электродвигатель-генератор постоянного тока и ПВХ

Отсутствуют подробные письменные инструкции, но видео дает пошаговое руководство по созданию простого генератора. Список деталей включен на их страницу с видео. Кроме того, на канале Creative Think можно попробовать множество других электронных проектов, сделанных своими руками, поэтому стоит добавить их в закладки, чтобы просмотреть их позже.

# 6 DIY Велосипедное колесо Вертикальная ветряная турбина

Вот еще один пошаговый ветрогенератор, сделанный своими руками из старого велосипедного колеса и связки труб из ПВХ.Музыкальное сопровождение раздражает, но простой видеоурок стоит посмотреть, чтобы найти самые разные идеи.

Велогенератор

# 7 Ветряная турбина DIY 1000 Вт

Кредит изображения — Самодельная ветряная турбина мощностью 1000 Вт

Это отличное пошаговое руководство по созданию «почти коммерческой» ветряной турбины. Эта ветряная турбина мощностью 1000 ватт может заряжать аккумуляторную батарею, питающую автономный дом. Это генератор с постоянными магнитами, вырабатывающий трехфазный переменный ток, выпрямленный до постоянного тока, который затем подается на контроллер заряда.Магниты вращаются по ветру, катушки закреплены, поэтому щетки или контактные кольца не нужны.

6 шагов, которые следует учесть перед созданием собственной ветряной турбины

На инновационном сайте Greeneco Products есть аккуратное руководство, в котором показаны шаги, которые следует учесть перед тем, как погрузиться в выбор идеальной ветряной турбины, сделанной своими руками. К ним относятся:

• Изучите технологию — Изучите терминологию и безопасность или работу с электрическими компонентами
• Изучите местные погодные условия — Допускают ли ваши местные ветровые условия использование вашей собственной ветряной турбины.
• Определите, сколько электроэнергии вам потребуется для выработки — Тщательно проанализируйте свои потребности в электроэнергии. Покроет ли ваш проект все потребности или вы увеличите мощность сети.
• Сделай сам или найми подрядчика — У тебя есть навыки, чтобы взяться за проект самостоятельно, или у тебя есть бюджет, чтобы нанять его.
• Доступ к качественным материалам — Ветровые турбины требуют серьезных наказаний. У вас есть доступ к качественным компонентам, которые прослужат вам долго.
• Рассмотрите возможность сочетания ветра и солнца. — Если позволяют местные условия, подумайте о добавлении солнечных батарей в проект. Когда не дует ветер, покрытие будет лучше.

FAQ по ветряным турбинам своими руками

Какой размер ветряной турбины вам нужен, чтобы привести дом в действие?

По данным USUIA, в 2019 году среднее годовое потребление электроэнергии для бытового потребителя в США составило 10 649 киловатт-часов (кВтч). В среднем это составляет около 877 кВт / ч в месяц.Таким образом, для простоты расчета, цифра 900 кВтч в месяц, 30 кВтч в день или 1,25 кВтч в час.

Выбор ветряной турбины для вашего дома зависит от нескольких факторов. Как ни странно, если вы живете в районе со средней скоростью ветра 14 миль в час, небольшая 1,5-киловаттная ветряная турбина удовлетворит потребности дома, требующего скудных 300 киловатт-часов в месяц.

В зависимости от нормальной скорости ветра в районе, ветряная турбина мощностью от 5 кВт до 15 кВт потребуется для обеспечения электроэнергией среднего домохозяйства.

Строительство ЛЭП с замкнутым контуром. Длина петли составляет 62 мили, начиная от новой подстанции Бауэр на юго-западе округа Тускола до новой подстанции Рэпсон в округе Гурон, в городке Сигел.

Домашние ветряные турбины будущего. — В регионе большого пальца Мичигана будет больше пользователей домашних ветряных турбин, используемых на фермах и коттеджах. Развитие технологий сделало этот потенциал более доступным. Даже в магазинах товаров для дома Big Box продаются ветрогенераторы для домашнего использования.

Строительство ветряной турбины за пять минут. MidAmerican Energy собрала это потрясающее видео, в котором показан весь процесс создания ветряной турбины. Видео длится чуть более пяти минут и включает в себя фактоиды на протяжении всего процесса.

Поддерживаемая Google линия ветроэнергетики устраняет препятствия — с 2012 года. Chicago Tribune сообщает, что предлагаемая линия связи Atlantic Wind Connection (AWC) преодолела первое нормативное препятствие. Линия электропередачи стоимостью 5 миллиардов долларов для передачи энергии от ветряных электростанций у восточного побережья.По словам официальных лиц, проект Google Renewable Power перейдет к следующему этапу процесса утверждения.

---

Поделиться:

Нравится:

Нравится Загрузка …

Как я построил ветряную турбину, вырабатывающую электроэнергию: 15 шагов (с изображениями)

Теперь, когда я разобрал все механические части, пришло время перейти к электронной части проекта. Система ветроэнергетики состоит из ветряной турбины, одной или нескольких батарей для хранения энергии, производимой турбиной, блокирующего диода для предотвращения потери энергии от батарей при вращении двигателя / генератора, вторичной нагрузки для сброса энергии от турбины, когда аккумуляторы полностью заряжены, а контроллер заряда для работы всего.

Есть много контроллеров для солнечных и ветряных систем. Они есть в любом месте, где продаются альтернативные источники энергии. Их также всегда много в продаже на Ebay. Но я решил попробовать построить свой собственный. Итак, мы вернулись к поиску в Google информации о контроллерах заряда ветряных турбин. Я нашел много информации, в том числе несколько полных схем, что было довольно приятно, и сделало сборку собственного устройства очень простой. Я основал свое устройство на схеме, найденной на этом веб-сайте:

http: // www.fieldlines.com/story/2004/9/20/0406/27488

На этом веб-сайте подробно рассказывается о контроллере, поэтому здесь я буду говорить о нем только в общих чертах. Опять же, хотя я следовал их общему рецепту, я делал некоторые вещи по-другому. Я с раннего возраста заядлый мастер электроники, и у меня уже есть огромный запас электронных компонентов, поэтому мне пришлось покупать совсем немного, чтобы собрать контроллер. Я заменил некоторые детали другими компонентами и немного переделал схему, чтобы я мог использовать детали, которые у меня уже были под рукой.Таким образом, для сборки контроллера мне не пришлось покупать почти ничего. Единственное, что мне пришлось купить, это реле. Я построил свой прототип контроллера заряда, прикрутив все детали к фанере, как показано на первой фотографии ниже. Позже я перестроил бы его во всепогодный корпус.

Собираете ли вы собственное или покупаете, вам понадобится какой-то контроллер для вашей ветряной турбины. Общий принцип, лежащий в основе контроллера, заключается в том, что он контролирует напряжение аккумулятора (-ов) в вашей системе и либо отправляет энергию от турбины в батареи для их подзарядки, либо сбрасывает мощность от турбины на вторичную нагрузку, если батареи полностью заряжен (для предотвращения чрезмерной зарядки и разрушения аккумуляторов).Схема и описание на указанной выше веб-странице хорошо объясняют это. Более подробную информацию о сборке контроллера заряда, в том числе более крупные и удобные для чтения схемы, можно найти на моем веб-сайте http://www.mdpub.com/Wind_Turbine/index.html

В процессе работы ветряная турбина подключена к контроллеру. Затем линии идут от контроллера к батарее. Все нагрузки снимаются прямо с АКБ. Если напряжение аккумулятора падает ниже 11,9 В, контроллер переключает мощность турбины на зарядку аккумулятора.Если напряжение аккумулятора повышается до 14 вольт, контроллер переключается на сброс мощности турбины на фиктивную нагрузку. Есть подстроечные регуляторы для регулировки уровней напряжения, при которых контроллер переключается между двумя состояниями. Я выбрал 11,9 В для точки разряда и 14 В для точки полного заряда, основываясь на рекомендациях множества различных веб-сайтов по вопросу правильной зарядки свинцово-кислотных аккумуляторов. Все сайты рекомендовали немного разные напряжения. Я как бы усреднил их и получил свои цифры.Когда напряжение аккумулятора составляет от 11,9 В до 14,8 В, систему можно переключать между зарядкой и сбросом. Пара кнопок позволяет мне переключаться между состояниями в любое время в целях тестирования. Обычно система работает автоматически. Во время зарядки аккумулятора горит желтый светодиод. Когда аккумулятор заряжен и мощность передается на фиктивную нагрузку, горит зеленый светодиод. Это дает мне минимальную обратную связь о том, что происходит с системой. Я также использую свой мультиметр для измерения как напряжения батареи, так и выходного напряжения турбины.Я, вероятно, в конечном итоге добавлю в систему либо панельные измерители, либо автомобильные измерители напряжения и заряда / разряда. Я сделаю это, когда он у меня будет в каком-то корпусе.

Я использовал свой настольный источник питания переменного напряжения, чтобы смоделировать аккумулятор в различных состояниях заряда и разряда, чтобы проверить и настроить контроллер. Я мог установить напряжение источника питания на 11,9 В и настроить подстроечный резистор для точки срабатывания низкого напряжения. Затем я мог поднять напряжение до 14 В и установить подстроечный резистор для подстроечного резистора высокого напряжения.Мне нужно было установить его, прежде чем я возьму его в поле, потому что у меня не было бы возможности настроить его там.

Я на собственном опыте убедился, что в этой конструкции контроллера важно сначала подключить аккумулятор, а затем подключить ветряную турбину и / или солнечные панели. Если вы сначала подключите ветряную турбину, резкие колебания напряжения, исходящие от турбины, не будут сглажены нагрузкой на батарею, контроллер будет вести себя хаотично, реле будет сильно щелкать, а скачки напряжения могут разрушить микросхемы.Поэтому всегда сначала подключайтесь к батарее (-ам), а затем подключайте ветряную турбину. Кроме того, не забудьте сначала отключить ветряную турбину при разборке системы. Отсоединяйте аккумулятор (-ы) в последнюю очередь.

Постройте эту ветряную турбину «сделай сам» с открытым исходным кодом за $ 30

Начало работы с проектами в области ветроэнергетики для дома может обойтись вам в копеечку, если вы купите готовый продукт, но если вы немного удобны и не возражаете искать материалы и проявлять творческий подход в гараже или на заднем дворе, вы можете попробовать ваши руки в создании одной из этих ветряных турбин своими руками примерно за 30 долларов в материалах.В конце концов, это неделя #iheartrenewables!

Материалы, необходимые для создания собственной ветряной турбины

Ранее мы рассказывали о планах Дэниела Коннелла по созданию концентрированных солнечных коллекторов с открытым исходным кодом, но теперь он вернулся с еще одним замечательным проектом DIY в области возобновляемой энергии — ветряной турбиной с вертикальной осью, основанной на конструкции подъема + сопротивления Lenz2. Дизайн Коннелла требует использования алюминиевых форм для литографической офсетной печати, чтобы ловить ветер, которые, по его словам, можно дешево (или даже бесплатно) получить в компании офсетной печати, а также различные аппаратные средства и велосипедное колесо.

«В турбине используется механически эффективная конструкция Lenz2 с подъемом и тормозом на ~ 40%. Она полностью сделана из подручных материалов, за исключением болтов и заклепок, и должна стоить около 15-30 долларов за трехлопастную версию, которую может изготовить одна человек за шесть часов без особых усилий «. — SolarFlower

Помимо основных инструментов, включая ручную дрель, вам нужно будет купить или одолжить заклепочник и различное оборудование (болты, гайки и шайбы), чтобы построить это устройство. Согласно заметкам Коннелла, эта ветряная турбина, сделанная своими руками, которая может быть построена в трех- или шестилопастной версии, успешно выдерживала устойчивые ветры со скоростью 80 км / ч (три лопасти) и до 105 км / ч для шестилопастной версии. .

Вывод и приложения

Вот небольшой видеоролик о ветряной турбине с вертикальной осью, которую бросает вызов сильному ветру:

Чтобы получить энергию от этой ветряной турбины, необходимо добавить к ротору генератор переменного тока, а также способ хранения электроэнергии, но его также можно использовать просто для механического вращения, например, для перекачивания воды или вращения. маховик для других приложений.

Хотя есть ряд переменных, которые могут повлиять на мощность этой ветряной турбины, сделанной своими руками, включая эффективность используемого генератора (и, очевидно, скорость ветра в месте его расположения), по словам Коннелла, при использовании автомобильного генератора с КПД 50% (самый простой и дешевый вариант) должен производить 158 Вт электроэнергии при скорости ветра 50 км / ч и 649 Вт при скорости 80 км / ч с этой конструкцией.

[ Обновление : в разговоре по электронной почте с Коннеллом он заявил, что «шестилопастная версия с эффективным генератором переменного тока должна производить не менее 135 Вт электроэнергии при скорости ветра 30 км / ч и 1,05 кВт при 60 км / ч». ]

Эта самодельная ветряная турбина не обязательно будет питать ваш дом (хотя серия из них потенциально может быть использована для выработки достаточного количества электроэнергии для зарядки аккумуляторной батареи для скромного домашнего использования), это может быть отличным практическим школьным проектом или домашнее обучение по ветроэнергетике.

[H / T в Sustainablog]

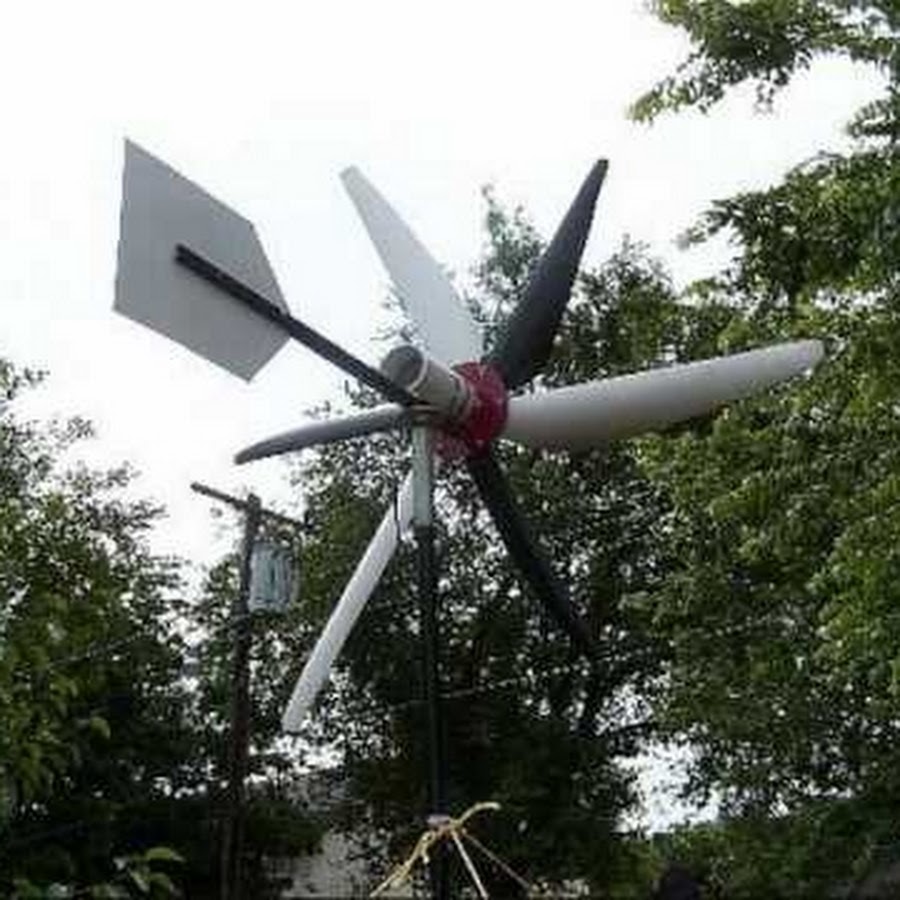

DIY Wind Turbine — Как построить свой собственный домашний ветрогенератор

Сегодня ветроэнергетика считается одним из наиболее эффективных и экологически безопасных способов производства энергии, которая требуется практически для всего, от промышленного производства до нашего собственного потребления людьми, что мы все еще в значительной степени воспринимаем как должное. нашей повседневной жизни. Это также один из самых дешевых способов выработки электроэнергии.Но массовое внедрение ветряных турбин все еще находится в зачаточном состоянии, и правительства многих стран не спешат реагировать на этот жизненно важный фактор, способствующий экономии за счет масштаба, несмотря на активное движение к этой чистой, зеленой форме производства энергии. Так что велики шансы, что ваш район или город еще не используют энергию ветра. И твой дом тоже.

Ветряные генераторы

относительно легко и просто сделать, и они могут сэкономить вам много денег на счетах за электричество, если вы сможете построить свои собственные.И именно это и будет попытаться сделать эта статья — помочь вам построить свой собственный ветрогенератор путем сбора и сборки относительно распространенных и дешевых компонентов.

Электроснабжение дома прямо на заднем дворе

В настоящее время вы обременены растущими и высокими затратами на электроэнергию и газ, как неустойчивых источников энергии, так и вредных источников двуокиси углерода в атмосферу Земли. Но знаете ли вы, что наличие собственного ветряного генератора сэкономит вам тысячи долларов, если не больше, в течение всей вашей жизни? Чтобы подчеркнуть это, вот три преимущества наличия собственного самодельного генератора.

• Стоимость — Мы уже упоминали о вероятности значительной экономии. Давайте подробнее остановимся на этом. Большинство городских районов по всему миру еще не подключены к этому устойчивому источнику производства электроэнергии через национальную сеть, и это может быть еще через несколько лет. Однако ваш ветрогенератор на вашем собственном заднем дворе также не подключен ни к стране, ни к месту, поэтому вы не платите по счетам.
• Экологическая устойчивость — Ветряная мельница остается одним из самых экологически устойчивых энергетических устройств.Его единственным источником энергии остается ветер, и ничего больше.
• Чистота и эстетика — Небольшой генератор, как и большие турбины, остается чистым источником производства энергии. А поскольку ваш генератор по сути мал, его можно незаметно разместить в саду, накрыть, когда он не используется, и не будет создавать большого шума при использовании.

Компоненты ветряных турбин

Зайдите на любой веб-сайт во вселенной, и вы обнаружите, что есть много способов делать что-то или создавать их.Но универсальный принцип, если хотите, всегда остается неизменным. Здесь мы перечисляем основные компоненты, которые необходимы для создания собственной небольшой ветряной турбины или генератора для вашего двора и дома.

• Инструменты
• Строим корпус
• Важнейшие лезвия
• Мотор
• Центральный узел
• Хвост
• Башня
• Диод и батареи

Какие процессы влекут за собой

Все зависит от вас, сколько электроэнергии вы собираетесь производить.Но для практических целей обслуживания новичков эти процессы позволяют начать генерировать минимум, но на удивление большую мощность, чем вы могли представить. Кроме того, вы сосредоточены на производстве зеленой энергии, поэтому не будет слишком много внимания или интенсивного использования традиционных розеток. Начнем с первого шага.

Семь шагов, которым нужно следовать

1. Инструменты — При создании вашего ветрогенератора вы собираетесь начать с таких инструментов, как инструменты для зачистки проводов и паяльники.Для самого генератора вы также будете использовать перерабатываемые предметы, такие как двухлитровые пластиковые бутылки из-под газировки, их крышки, легкие, но тонкие полоски металла, эпоксидной смолы и клея. Вам также понадобятся традиционные инструменты, такие как пила, гаечные ключи и электродрель. Самый важный инструмент — это план строительства.

2. Строительство ветрозащитной площадки — Теперь давайте поговорим о строительных процессах, которым мы будем следовать. Зона улавливания ветра — это, по сути, компонент, который будет улавливать ветер.Для этого компонента нужно отпилить верхушки пластиковых бутылок (ниже горлышка). Как только вы это сделаете, можете переходить к следующему шагу.

3. Создание парных соединений — В качестве дополнения к созданию зоны защиты от ветра вы можете начать с использования эпоксидной смолы для соединения крышек бутылок вместе, фиксируя их вплотную друг к другу, пока не получите четыре соединительных компонента.

4. Создание «вентилятора» — Он не будет использоваться в качестве вентилятора, но механически он будет работать аналогично. Вы будете вырезать X из металлических полос.Он должен быть не менее фута в длину и не менее одного дюйма в ширину. После того, как вы сделали свой вентилятор, вы можете закрепить свои куплеты эпоксидной смолой на новом вентиляторе. Прежде чем переходить к следующему этапу, дайте эпоксидной смоле затвердеть.

5. Подсоединение ветрозащиты к вентилятору — Это очень просто; при условии, что вы спроектировали и построили свои куплеты точно в соответствии со спецификациями (по вашему собственному плану или где-то еще), все, что вам нужно сделать здесь, это вкрутить крышки бутылок в куплеты.

6. Сложное дело с генератором. — После того, как вы собрали вентилятор, вам все равно нужно добавить генератор. Здесь диоды и батарея служат своей цели. Опять же, используйте эпоксидную смолу, чтобы закрепить оба компонента (генератор и вентилятор). Края, если есть, можно закрепить клеем.

7. Ветрогенератор еще нужно где-то стоять. — Для этого можно построить подставку. Это также зависит от того, какой тип двигателя (генератора) вы спроектировали и построили. В конечном итоге подставка будет небольшой, и прямоугольный кусок дерева можно будет обрезать и строгать, чтобы создать основу.Когда вы построите подставку, надежно прикрепите к подставке генератор и вентилятор. Здесь упор делается на закрепление устройства, чтобы оно оставалось устойчивым в случае сильного ветра, который обычно может опрокинуть это световое устройство. Вы можете использовать механизмы взвешивания, чтобы генератор работал быстро.

Знаете ли вы, что здесь можно использовать даже солнечную энергию?

Вместо батарей и диодов для питания генератора вы можете использовать двигатели на солнечной энергии, добавив еще один приятный штрих к вашей миссии — сделать ваш дом максимально экологически устойчивым.Это также будет зависеть от того, сколько энергии вы собираетесь генерировать для своего дома. В ближайшем будущем все еще возможно сделать ваш дом полностью независимым от вашей национальной сети, будь то энергия ветра или солнца, или и то, и другое (в идеале, у вас будет и то, и другое). На данный момент вы можете рассматривать это упражнение как ценную практику.

Преимущества наличия собственного ветряного генератора

В начале статьи мы уже упоминали три ключевых преимущества. Однако то, как эта небольшая ветряная турбина принесет вам пользу в долгосрочной перспективе, полностью зависит от вас и ваших непосредственных потребностей и целей.На внутреннем уровне и в завершение этого вводного руководства по созданию небольшого ветряного генератора вот несколько идей, над которыми вы пока можете подумать.

• Портативное использование — На этом этапе ваша маленькая турбина может не иметь мощности для обеспечения энергией всего вашего дома без необходимости полагаться на другие традиционные и неустойчивые источники энергии. На данный момент, будучи легким портативным устройством, вы можете варьировать потребление энергии и размещать генератор поблизости от того места, где он нужен.

• Гейзер с горячей водой — Домашний гейзер с горячей водой остается основным и самым дорогостоящим потребителем электроэнергии в вашем доме.Расставив приоритеты по расходам, вы можете подключить генератор к гейзеру.

• Подача воды — В прошлом ветряные мельницы использовались для перекачивания воды. Нет причин, по которым вы тоже не можете этого сделать. Ветряную турбину можно использовать для кормления всего вашего сада, особенно вашего органического огорода.

• Области фокусировки — Воспользуйтесь преимуществами портативности устройства, а также используйте его в качестве измерительного прибора, чтобы увидеть, какая область вашего дома (кроме гейзера) потребляет больше всего энергии.

Мы надеемся, что это руководство вдохновило вас на поиск новых инновационных способов снабжения вашего дома электроэнергией без помощи неустойчивой электросети. Он также показал вам, что вы можете многое сделать с переработанными предметами, вместо того, чтобы выбрасывать их в мусорное ведро.

Артикул:

DoitYourself

Изображение предоставлено: Мартин Абегглен, Ларри Смит

Ветряная электростанция на крыше может взлететь, используя ключевой принцип полета

Эта статья первоначально была опубликована в журнале Scientific American и переиздана здесь как часть проекта «Покрытие климата сейчас», глобального журналистского сотрудничества, усиливающего освещение истории о климате.

Солнечные панели, расположенные на крышах домов и других зданий, становятся все более распространенным явлением в Соединенных Штатах, но ветряные системы на крышах никогда не прижились. Предыдущие попытки уменьшить количество высоких турбин, генерирующих энергию ветра, до чего-то, что могло бы находиться в доме, сопровождались слишком многими техническими проблемами, чтобы сделать такие устройства практичными. Однако теперь новая конструкция может обойти эти проблемы, используя тот же принцип, который создает подъемную силу для крыльев самолета.

В целом за последние годы в США выросло производство электроэнергии из возобновляемых источников, и энергия ветра была основным двигателем этой тенденции. На его долю приходится более 40 процентов электроэнергии из возобновляемых источников в США (хотя только 7 процентов всего производства электроэнергии).

В отличие от солнечных батарей, которые ограничены сбором энергии в светлое время суток, ветряные турбины могут работать всю ночь в любом месте с подходящими условиями, а именно на открытых равнинах или пологих холмах с постоянно достаточной скоростью ветра.Но помимо этих требований, для больших турбин требуется открытое пространство, которое не всегда доступно вблизи больших и больших городов. Установка ветряных систем на крышах домов и городских зданий может помочь использовать больше этого ресурса.

Когда дело доходит до энергии ветра, размер имеет значение. Количество энергии, которое может генерировать отдельная турбина, пропорционально области движения ее лопастей, поэтому устройства, которые достаточно малы, чтобы поместиться на крыше, менее мощны.

«От успеха распределенного ветра мешает то, что большинство систем представляют собой миниатюрные ветряные турбины», — говорит Брент Хоученс, инженер-механик из Sandia National Laboratories.

Устройства меньшего размера не производят достаточно энергии, чтобы быть рентабельными. Кроме того, их быстро вращающиеся лезвия создают шумную вибрацию, а их многие движущиеся части более склонны к поломке. По сравнению с пассивными солнечными панелями на крыше ветряные турбины могут потребовать довольно больших затрат на техническое обслуживание.

Хоученс и его коллеги думают, что они разработали решение, которое преодолевает эти препятствия, заимствуя фундаментальный принцип полета по воздуху. Изогнутая форма крыла самолета, называемая аэродинамическим профилем, изменяет давление воздуха по обе стороны от него и в конечном итоге создает подъемную силу.

Коллега

Хоученса Карстен Вестергаард, президент Westergaard Solutions и инженер-механик из Техасского технологического университета, говорит, что он соединил два аэродинамических профиля вместе, так что «поток от одного профиля усиливает другой профиль, и они становятся более мощными». Расположенные как два крыла самолета, стоящие вертикально на боку, пара аэродинамических профилей обращена прямо к ветру. По мере прохождения ветра между пленками создается низкое давление, которое всасывает воздух через прорези в их частично полых телах.Это движение воздуха вращает небольшую турбину, заключенную в трубку, и вырабатывает электричество.

Устройство, которое исследователи назвали AeroMINE, может отбирать энергию ветра с большей площади, чем лопасти турбины сами по себе.

Благодаря такой конструкции устройство, которое исследователи называют AeroMINE («MINE» означает «Неподвижная, интегрированная экстракция»), может извлекать энергию ветра из большей площади (по сути, прямоугольной поверхности AeroMINE), чем лопасти турбины могли бы сами по себе. в традиционной установке.Хушенс сравнивает такие стандартные турбины с формочками для печенья, которые оставляют потраченное впустую тесто. Новое устройство использует весь доступный ветер, позволяя извлекать больше энергии.

AeroMINE также не создают таких же вибраций и шума, как обычные турбины; По словам Вестергаарда, они «менее шумны, чем вентиляторы». Относительная простота их конструкции означает, что меньше движущихся частей выходит из строя. К турбине, которая находится внутри здания, будет легче получить доступ, если она действительно нуждается в ремонте.Такое расположение также защищает лезвия от любого контакта с людьми или дикими животными. Команда разрабатывает систему так, чтобы ее можно было использовать вместе с солнечными панелями на крыше, подключаясь к существующей инфраструктуре для сбора энергии, которую они генерируют.

«Я думаю, что эта технология может стать новаторской» для районов с хорошими ветровыми условиями, — говорит Лучано Кастильо, инженер-механик из Университета Пердью, который не участвует в проекте, но в прошлом работал с Вестергардом.

Он также считает, что простота AeroMINE может сделать их хорошим вариантом для развивающихся стран, потому что новые устройства не требуют специальных деталей или инструментов и их относительно легко исправить. И Кастильо, и Вестергард видят потенциал использования этой конструкции под водой, чтобы использовать приливную энергию.

Джей Апт, содиректор Центра электроэнергетики Карнеги-Меллона, который также не участвует в проекте, согласен с тем, что простота конструкции привлекательна.Но он не уверен, можно ли масштабировать систему для эффективного производства энергии с достаточно низкими затратами в реальных условиях. Хушенс говорит, что при подходящих ветровых условиях он и его коллеги думают, что AeroMINE могут быть конкурентоспособными с нынешней стоимостью солнечной энергии на крышах.

Команда, получившая финансирование от Sandia и Министерства энергетики, протестировала уменьшенные модели в аэродинамических трубах для точной настройки конструкции. В июне исследователи планируют испытать версию устройства высотой 13,1 фута на одноэтажном макете здания на предприятии Scaled Wind Farm Technology (SWiFT), входящем в Национальный институт ветра Техасского технологического института.

Создайте свою миниатюрную ветряную турбину

Энергия ветра — один из самых быстрорастущих источников энергии в мире. Благодаря этому быстрому проекту Майкла Аркуина из KidWind Project молодые инженеры могут построить работающую турбину всего за пару часов.

1 Создайте свою собственную миниатюрную ветряную турбину

Возобновляемая энергия — это ветер под лопастями наших турбин. За последние несколько лет ветроэнергетика была одним из самых быстрорастущих источников энергии в мире.Узнайте, как уловить порывистую силу воздушного потока с помощью этой прочной конструкции турбины из ПВХ, созданной Майклом Аркином, основателем проекта KidWind. Этот исследовательский проект учит инженерии и моделированию и, чтобы сделать его подходящим для возраста и навыков, может быть увеличен или уменьшен по сложности для получения большего или меньшего количества электроэнергии, а также для демонстрации таких концепций, как преобразование энергии и эффективность лезвий. Будьте готовы быть потрясенными.

Материалы

• Пять диаметром 1 дюйм.Фитинги из ПВХ под углом 90 градусов
• Три диам. Тройники из ПВХ
• Один диаметром 1 дюйм. Муфта из ПВХ
• Шесть диам. Трубы из ПВХ длиной 6 дюймов
• Одна диаметром 1 дюйм. Труба из ПВХ длиной 24 дюйма
• Одна диаметром 1 дюйм. Труба из ПВХ длиной 2 дюйма

• Два зажима типа «крокодил»
• Доска для плакатов для лопастей
• 20-дюймовый вентилятор или другой источник ветра
• Изолента
• Горячий клей / клеевой пистолет
• Кусачки
• Сверло

Специальные детали (доступны в магазине. kidwind.org)

• Комплект основных деталей конструкции турбины KidWind
(включает двигатель постоянного тока с проводами, обжимную втулку с 12 отверстиями и 25 дюбелей)
• Мультиметр
• 5-миллиметровая светодиодная лампа
• Звуковая и световая плата

2 Постройте ротор и гондолу

1. Вставьте 2-дюймовый кусок ПВХ-трубы в 90-градусный фитинг.
2. Наденьте муфту из ПВХ на 2-дюймовую трубу, образуя цельную деталь, называемую гондолой.
3. Оберните кусок клейкой ленты шириной 1/2 дюйма и длиной 18 дюймов по периметру двигателя. Это поможет надежно закрепить его в муфте.
4. Пропустите провода, прикрепленные к двигателю постоянного тока, в отверстие муфты, полностью через 90-градусный фитинг из ПВХ.
5. Двигатель должен плотно прилегать к муфте, но не вдавливаться до упора.
6. Затем прикрепите обжимную ступицу к двигателю, прижав ее к приводному валу.
7. Убедитесь, что поверхность двигателя находится на одном уровне с краем трубы.

3 Постройте базу

1. Используя четыре 90-градусных фитинга из ПВХ, два тройника из ПВХ и четыре 6-дюймовых трубных секций из ПВХ, сконструируйте две стороны основания турбины.
2. Вставьте 6-дюймовую трубу в один конец 90-градусного фитинга. На противоположном конце 6-дюймовой трубы установите тройник из ПВХ, а затем еще 6-дюймовую трубу и 90-градусный фитинг.Повторите, чтобы сделать вторую ножку основы.

3. Просверлите небольшое отверстие в нижней части последнего тройника из ПВХ.
4. Соедините ножки основания, вставив две оставшиеся 6-дюймовые трубы из ПВХ в тройник из ПВХ на каждой ножке. Соедините ножки основания через просверленную тройник из ПВХ.

4 Прикрепите башню к базе

1. Проденьте провода двигателя по 24-дюймовой трубе из ПВХ; этот длинный участок — башня.
2. Присоедините гондолу к верхней части башни; постучите по нему, чтобы он надежно встал на место.
3. Пропустите провода через центральный тройник из ПВХ и выведите их из просверленного отверстия в основании башни.
4. Закрепите башню на тройнике.
5. Прикрепите зажимы типа «крокодил» к оголенным проводам.

5 Сделать лезвия

1. Создайте лезвия из материала диаметром от 6 до 10 дюймов.Мы использовали плакатный картон, но вы можете использовать любой жесткий и легкий материал, например, прочную бумажную тарелку или листы бальзы. (Примечание: напряжение, которое производит ваша турбина, зависит от крутящего момента и частоты вращения лопастей. Мы обнаружили, что конфигурация из двух или четырех лопастей генерирует много энергии, но не стесняйтесь экспериментировать!)
2. Закрепите лопасти на дюбели скотчем или горячим клеем.
3. Вставьте дюбели в отверстия обжимной ступицы. После установки затяните ступицу.

6 Заставьте генератор работать

1. Расположите турбину перед коробчатым вентилятором так, чтобы ветер вращал лопасти; это будет производить электричество.
2. Используйте зажимы типа «крокодил» для подключения к мультиметру для измерения напряжения. (Вам понадобится примерно 2 вольта.)
3. Когда ваши лезвия вырабатывают энергию, вы можете подключить провода светодиодной лампы
или звуковой и световой платы с помощью зажимов типа «крокодил».

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

.
