Устройство и эксплуатация дымоходов. Нормативы РФ

Общие сведения о тяге: факторы, влияющие на тягу

Для нормальной работы газовых приборов необходим постоянный подвод чистого воздуха, который обеспечивается естественной приточно-вытяжной вентиляцией.

Отвод продуктов сгорания от газовых приборов предусматривается через дымоход.

Для отвода продуктов сгорания газа в атмосферу должна быть определенная тяга – сила, которая заставляет воздух проникать в дымоход, а образовавшиеся продукты сгорания двигаться по дымоходу и рассеиваться в атмосферу.

Тяга зависит от разности температур дыма и воздуха, высоты дымохода и ряда других факторов.

Для обеспечения лучшей тяги температура отходящих газов должна быть высокой. Температура отходящих газов от водонагревателей 180-200С. За счет охлаждения ЖСТ и присоса воздуха в тягостабилизаторе температура падает. При эксплуатации дымоходов должна быть исключена конденсация паров из дымовых газов. Намокание канала снижает тягу, приводит к его разрушению, в зимнее время года может привести к обмерзанию и закупорке канала. Температура, при которой начинается конденсация, называется «точкой росы». Для продуктов сгорания природного газа = 60-65оС. Подсос воздуха в тягостабилизаторе снижает относительную влажность отходящих газов, при этом снижается также точка росы до 40-50 градусов. Чтобы исключить конденсацию, температуру отходящих газов на выходе из оголовка трубы принимают обычно равной 65оС. Тяга снижается при высокой влажности окружающего воздуха.

Назначение и устройство дымохода. Требования к дымоходам. Эксплуатация дымоходов

Дымоходы устраиваются во внутренних капитальных стенах. Выполняются из красного обожженного кирпича 1 сорта, из асбестоцементных, гончарных труб и блоков жаропрочного бетона.

Сечение дымоходов должно быть:

Из красного кирпича – 130 х 130мм, 130 х 250мм,
Из трубных материалов — диаметром 100 (150) мм, но во всех случаях не менее диаметра выходного патрубка прибора. Допускается прокладка дымоходов в наружных стенах при условии, что толщина наружной стенки дымохода должна быть не менее толщины самой стены и не менее 38 см

Дымоходы должны выполняться вертикально без уступов. Допускается отклонение от вертикали на угол не более 30 градусов с отклонением по горизонтали не более 1 м. Отклонение от вертикали выполняется плавными уводами с постоянным неизменяющимся сечением. Кладка дымоходов должна быть плотной. Внутренняя поверхность кладки должна быть ровной, гладкой, без наплывов раствора. Сечение дымохода должно соблюдаться по всей длине.

В нижней части дымохода устраивается карман с люком и крышкой, который служит для очистки дымохода от мусора сажи и пр.

Глубина кармана должна быть не менее 25 см., считая от низа железной соединительной трубы в месте ввода в дымоход.

В местах пересечения дымохода с межэтажными перекрытиями устраиваются противопожарные разделки (утолщение кладки). Для сгораемых перекрытий – не менее 38 см. Противопожарную разделку выполняют из войлока, замоченного в глинистом растворе.

Расстояние от ЖСТ до несгораемых перекрытий – не менее 5 см, до деревянных оштукатуренных (трудносгораемых) потолка и стен – не менее 25 см. Допускается уменьшение от 25 до 10 см при обивке стены или потолка кровельной сталью по листу асбеста толщиной 3 мм. Изоляция должна выступать за размеры трубы на 15 см с каждой стороны.

Часть дымохода, расположенная выше крыши, называется «оголовком». Наружная поверхности оголовка штукатурится цементным раствором в соотношении 1:3, толщиной слоя не менее 4-х см. Верхняя часть оголовка «железнится» – в раствор втирается сухой цемент в соотношении 1:1. После штукатурки оголовки белятся и нумеруются.

Допускается на каналах предусматривать ветрозащитные устройства.

Дымоходы должны иметь определенную высоту относительно конька крыши

Расположение дымовых труб относительно конька кровли

Если оголовок расположен от конька крыши по горизонтали не более 1,5 м, высота его должна быть на 0,5 м выше конька крыши. Если оголовок расположен относительно конька на расстоянии от 1,5 до 3-х метров, высота его соответствует уровню конька крыши. Если оголовок расположен дальше, чем 3 м от конька крыши, высота его должна быть не ниже линии, проведенной от конька, к линии горизонта под углом 10 градусов.
На работу дымоходов существенное влияние оказывает зона ветрового подпора – пространство ниже линии, проведенной под углом 45 градусов от верхней точки здания, сооружения, находящегося ближе 15 метров от дома с оголовками дымоходов.
Вывод (наращивание) дымовой трубы выше зоны ветрового подпора (наращенная часть показана пунктиром). При определенном направлении ветра в зоне ветрового подпора создается повышенное давление. Это вызывает ухудшение тяги в дымоходе до ее прекращения и опрокидывания. Для ликвидации этого явления наращивают дымовую трубу выше зоны подпора. Подобные работы выполняются по проекту.
В любом случае для двухскатых крыш высота оголовка должна быть не менее 0,5 м относительно кровли. Высота оголовков для плоских кровель должна быть не менее 2-х метров.
Дымоходы, предусмотренные от каждого от прибора, называются обособленными.
В существующих жилых домах допускается присоединение к одному дымоходу не более 2-х приборов при условии, что сечение дымоходов допускает их одновременную работу и ввод в него продуктов сгорания на разных этажах или на одном уровне, при устройстве в сечении канала рассечки, высотой не менее 75 см. Такие дымоходы называются совмещенными.

Требования, предъявляемые к дымоходам:

должны быть плотными;
определенного сечения;
использованы разрешенные материалы;
должны обеспечивать необходимую тягу;
не должны иметь засоров, завалов, закупорок;
не должны находиться в зоне ветрового подпора.

Проверку дымоходов на плотность проверяют сжиганием в кармане сильно дымящих материалов. Выходное отверстие трубы над крышей закрывается. Появление дыма в соседних каналах или примыкающих к каналу помещениях свидетельствуют о том, что канал не обособлен или не плотен. Чистоту внутренней полости дымохода и плотность каналов в небольших домах можно проверить опусканием в канал на прочном шнуре электролампы 12 вольт; 500 Вт. Просматривают проверяемый и соседние каналы. Наличие света от лампы в соседнем канале указывает на неплотность. Место неплотности определяют по длине шнура.

Железные соединительные трубы

Для отвода продуктов сгорания от газового прибора в дымоход выполняются железные соединительные трубы (ЖСТ) из кровельной или оцинкованной стали толщиной не менее 1,0 мм. Допускаются гибкие гофрированные металлические патрубки или унифицированные элементы, поставляемые в комплекте с оборудованием.
Диаметр ЖСТ должен быть не меньше диаметра выходного патрубка прибора. Звенья соединительных труб должны плотно, без зазоров вдвигаться одно в другое по ходу дыма не менее чем на 0,5 диаметра трубы. При неплотностях используется асбестовый шнур и размоченный асбест.
Величина вертикальной части ЖСТ должна быть не менее 0,5 м. Если в конструкции прибора предусмотрен тягопрерыватель, а высота помещения при этом 2,7 м, то допускается уменьшить величину вертикального участка до 0,25 м. Суммарная длина горизонтальных участков ЖСТ в существующих жилых домах не должна превышать 6 м. При новом строительстве – не более 3 м.
Допускается не более 3-х углов поворота с радиусом загиба колен не менее диаметра самой трубы. В месте ввода ЖСТ в дымоход устанавливается конусная вставка, предотвращающая выход ЖСТ в сечение дымохода или же устанавливается ограничительная шайба.
Место ввода ЖСТ в дымоход уплотняется. Подвеска и крепление труб должны исключать их прогиб. Уклон соединительной трубы должен быть не менее 0,01 (1 см на 1 м) в сторону прибора.
Расстояние от ЖСТ до трудносгораемых перекрытий должно быть не менее 25 см.
ЖСТ окрашиваются огнестойкими лаками (кузбас-лак, бронзовая краска, серебрянка).

Неисправности ЖСТ:

неправильная сборка звеньев;
заужено сечение;
наличие контруклона;
неплотность в звеньях;
неплотность в месте ввода ЖСТ в дымоход;
отклонение ЖСТ от вертикали;
прогоревшие звенья.

Неисправности дымоходов, при которых газовые приборы отключаются от газоснабжения:

завал, засор, закупорка сечения канала;
разрушение кирпичной кладки дымохода;
оголовок дымохода находится в зоне ветрового подпора;
нарушение сроков обслуживания дымохода;
зауженное сечение дымохода;
отсутствие или недостаточная глубина кармана;
отсутствие тяги в дымоходе.

Назначение и устройство вентиляционных каналов. Порядок проверки и обслуживание. Оформление проверки

Вентиляционные каналы служат для обеспечения естественной приточно-вытяжной вентиляции помещений, где размещены газовые приборы и газопроводы, и должны обеспечивать 3-х кратный воздухообмен в течение часа. Неорганизованный приток воздуха в квартиры осуществляется через окна, форточки, балконные двери, в подвальные помещения через продухи в наружных стенах. В газифицированных помещениях устанавливаются нерегулируемые решетки с постоянным сечением.

Система вентиляции в газифицированном доме состоит из:

вентиляционной решетки;
небольшого горизонтального участка вентиляционного канала;
вертикального вентиляционного канала.

Вытяжные решетки следует размещать:

под потолком, не ближе 2-х м от пола до низа отверстия;
не ниже 0,1 м от плоскости потолка до верха отверстия в помещении высотой не более 4 м.

Вентиляционные каналы зданий высотой менее 5 этажей выполняются индивидуально. Такие каналы обеспечивают пожарную безопасность вентиляционной системы и полностью отвечают санитарно-гигиеническим требованиям.

При количестве этажей 5-ти и более 5-ти допускается объединение отдельных вертикальных вытяжных каналов в сборный вентиляционный короб, который располагается на чердаке, и оттуда через вертикальную вытяжную шахту воздух выбрасывается наружу.

Для одной квартиры вытяжные каналы из кухни и ванной комнаты, а также туалета и ванной комнаты допускается выполнять общими. Тяга проверяется листом тонкой бумаги, который должен притянуться к вытяжной решетке и удерживаться в таком положении. При этом, в соответствии с нормативом «Системы вентиляции жилых зданий» ЖНМ-2004/02, должен обеспечиваться приток наружного воздуха и перетекание его из других помещений квартиры. Если установлены стеклопакеты или заклеены оконные рамы контроль работы естественной вентиляции осуществляется при приоткрытых приточных устройствах.

Запрещается проверять тягу вентиляционных каналов при помощи огня.

Способы и приемы прочистки вертикальных каналов аналогичны для дымоходов.

Основными неисправностями вентиляционных систем является малая тяга или ее полное отсутствие, что может быть вызвано:

засорением каналов мусором;
негерметичностью вертикальных каналов, сборных вентиляционных коробов;
неправильным расположением оголовка;
неисправностью отделки шахт снаружи или внутри;
неисправностью или отсутствием зонтов или дефлекторов;
неисправностью трапов через короба на чердаке.

Наиболее серьезные неисправности, которые могут привести к отравлению людей, пожарам следует устранять немедленно.

Дымоход в многоквартирных домах

Наличие собственного котла отопления в квартире — это неоспоримое преимущество для тех, кто живет в многоэтажных домах. Такое оборудование позволяет создавать индивидуальные условия для комфортного проживания людей вне зависимости от централизованных городских систем. К тому же подобное устройство систем отопления и водоснабжения является экономически выгодным, так как в данном случае отпадает необходимость строительства теплотрасс.

Дымоход в доме необходим для удаления продуктов горения при помощи эффекта тяги. В многоквартирных жилых домах применяются специальные коллективные дымоходы, проектирование и установка которых требуют профессионального подхода и производятся организациями, которые имеют разрешение на выполнение подобных работ.

Если в доме дымоход не был изначально заложен в проект при строительстве, то за монтажом автономных систем следует обращаться к проверенным компаниям.

Требования к коллективным дымоходам

В квартирах должны устанавливаться исключительно котлы с закрытыми камерами сгорания.

Трубы дымохода должны быть строго вертикальными, без сужений и изготовленными из прочных материалов, устойчивых к коррозионным и механическим воздействиям. Труба и вентиляционный канал должны находиться во внутренней стене здания для того, чтобы избежать уменьшения тяги и повысить экономию на изоляции и утеплении конструкций.

Если поместить стояк можно только в наружной стене, то нужно увеличить кладку стены при помощи пилястр. Расстояние от дымохода до поверхности стены при этом должно рассчитываться с учетом температурных перепадов на улице в разные сезоны года.

Труба не должна прокладываться через жилое помещение, также ее нельзя подводить к вентканалу. В коаксиальном дымоходе сочетаются функции удаления продуктов горения и вентиляции.

Источниками тепла являются индивидуальные теплогенераторы. Можно установить не более восьми на весь дымоход, по одному на этаж.

Различают две схемы монтажа:

С выводом в шахту. Одна труба помещается в канал отведения дыма, а другая — в канал для поступления свежего воздуха для поддержания горения.
С выводом на улицу. Это — простая схема устройства, имеющая недостатки только для климата с сильными морозами, так как может замерзнуть металлическая часть конструкции, и произойдет блокировка котла.

Компания VIVATEX предлагает коллективные дымоходы «VIVATEX-Трио» из нержавеющей стали. Специалисты помогут подобрать оптимальную конструкцию и рассчитают ее стоимость.

Устройство дымохода для камина: правильные схема и расчёт

Содержание статьи:

Труба на крыше домика, из которой непременно идёт дым, — популярный сюжет детских рисунков, даже если ребёнок растёт в городских кварталах и никогда не был в настоящей деревне. Малышам пока невдомёк, а вот взрослые знают (или обязаны знать), что устройство дымохода для камина должно соответствовать строительным нормам, обеспечивать эффективную и безопасную эксплуатацию очага. Увы, большие дяди, «самостройщики» и неискушённые в профессии строители нередко попадают впросак, не уделяя должного внимания этому вопросу. В нашей статье — краткий обзор наиболее распространённых ошибок при устройстве дымохода и рекомендации, как их избежать.

Неверно выбранная конфигурация каминной трубы

Если растопить камин тяжело, пламя горит невесело, а часть дыма попадает в помещение — слаба тяга, причины нужно искать в неправильно выбранной конфигурации дымохода. Причём сила тяги непостоянна, она может ощутимо меняться в зависимости от направления и скорости ветра, других погодных условий. Нужно упомянуть, что обязательным условием наличия хорошей тяги (и здорового микроклимата в доме) является наличие достаточного притока свежего воздуха с улицы. Пламя сжигает большое количество кислорода, каминная труба работает, как мощная вытяжка. Современные же оконные системы практически герметичны в закрытом состоянии. К камину рекомендуется подвести отдельный воздуховод с улицы с возможностью регулировки. Либо во время топки установить оконную фурнитуру в режим микровентиляции, открыть форточку.

Недостаточная высота дымохода

Для хорошей тяги необходимо обеспечить достаточную высоту каминной трубы по двум параметрам:

Общая высота от колосниковой решётки до оголовка дымовой трубы на крыше должна составлять не менее 5 метров. Чем больше высота — тем сильнее тяга.
Труба должна возвышаться над коньком не менее, чем на полметра при условии, что она находится от него на расстоянии до 1,5 м. Если дальше — отметка определяется с учётом угла наклона кровли.

Обратите внимание, что нужно учитывать также высоту расположенных рядом строений

Дымоход нельзя объединять под одним колпаком с вентиляционными трубами. Если они расположены в одном блоке, выход от очага следует поднять выше.

Такую конструкцию на строительном сленге именуют «свеча». Если оголовок каминной трубы не вывести за пределы общего колпака, помимо слабой тяги возможет обратный заброс дыма в помещения

Значительное отклонение от вертикали

Прямая вертикальная труба обеспечивает наилучшую тягу. Изгибы, наклонные и тем более горизонтальные участки её ухудшают. Если не удаётся сделать дымоход прямым, смещение желательно сделать с помощью наклонных элементов, а угол выбрать не более 45º. Нормы всё же разрешают устроить горизонтальный участок в месте подключения, но длина его ограничена одним метром. Сумма горизонтальных проекций смещений осей труб от уровня выхода из камина до оголовка на крыше вне зависимости от наклона труб не должна превышать 2 м. При этом минимальная высота дымохода (5 м) должна быть увеличена на эту величину (сумму проекций).

Сумма смещений горизонтальных проекций высчитывается вне зависимости от того, в каком направлении происходит поворот. Для случая, изображённого на чертеже справа, смещение нижней и верхней отметки трубы относительно вертикали составит А-В, но искомая нами величина — А+В

Неправильно определено сечение

Сечение дымохода для камина не должно быть меньше положенного, больше — пожалуйста, но в меру. Определить оптимальные параметры несложно:

Для заводского камина нужно просто заглянуть в инструкцию конкретной модели. Такие камины имеют выход круглого профиля диаметром от 150 до 260 мм.
Размеры дымохода для камина ориентировочно можно определить исходя из размеров топки. Грубо: сечение трубы круглого профиля должно равняться 10% площади зеркала камина (ширина портала, умноженная на его высоту). При более точных подсчётах учитывают форму дымохода (квадрат, прямоугольник) и его высоту. Помимо формул, можно воспользоваться графиками взаимозависимости показателей.

График слева показывает величину поправки при определении сечений квадратных и прямоугольных каминных труб по отношению к круглым. График справа определяет диаметр дымохода для камина по отношению к площади портала с учётом высоты дымохода

Если каминная труба кирпичная, необходимо также сделать поправку на сопротивление движению газов, вызываемое неровностями кладки. В зависимости от того, насколько аккуратно она выполнена, сечение нужно дополнительно увеличить на 5-20%.

Как улучшить тягу без переделки дымохода

Можно ли улучшить тягу, не переделывая дымоход внутри дома? Да, есть три пути:

Увеличить высоту дымохода над крышей. Это может иметь положительный эффект при определённом направлении ветра, если труба находится на значительном (более 1,5 м) расстоянии от конька.
Установить на оголовок специальный дымоходный флюгер. В штиль он никак себя не проявляет, но в ветреную погоду защищает от задувания, препятствует возникновению обратной тяги

Необходимо следить за работоспособностью поворотного узла флюгера, он должен свободно вращаться

Установить электрический дымосос. Это умеренной дорогой способ, но гарантированно эффективный.

Электрический дымосос (крышный вентилятор) рассчитан на работу с отходящими газами с температурой до 250 ºС, это соответствует штатному режиму горения, но не более. Нужно помнить об этом ограничении и не перегревать топку

Неверно выбранный материал для труб и неправильный монтаж

Свойства материала для труб должны соответствовать условиям эксплуатации. Для изготовления каминной трубы могут быть использованы следующие материалы:

Кирпичная кладка

Традиционный и надёжный вариант. Следует учесть, что качество обжига полнотелого печного кирпича должно быть высоким. Особенно это важно при подключении к дымоходу заводской топки длительного горения. В экономном режиме температура выходящих газов невысока, из-за этого в трубе может выпадать конденсат. Недостаточно прочный и пористый кирпич начнёт разрушаться, быстрее всего над крышей, где влага зимой будет замерзать.

Слабо обожжённый кирпич не подходит для устройства дымохода

Оптимальное решение — смонтировать внутри кирпичного канала вкладыш из нержавеющей стали.

Стальной вкладыш можно опустить в прямой кирпичный канал как во время, так и после окончания строительства, это подходящий вариант при реконструкции здания

Вкладыш не должен свободно болтаться в кладке. Для этого его крепят хомутами, если монтируют вместе с возведением трубы либо снабжают пружинящими элементами (как на рисунке), если вставляют после

Трубы из нержавеющей стали

Трубы из нержавеющей стали, одинарные и двойные утеплённые — самый популярный и доступный сегодня вид дымоходов. Не требуют возведения фундамента, быстро устанавливаются. Однако ошибкой некоторых застройщиков является выбор изделия исключительно по цене без учёта свойств металла. Не все виды стали в полной мере подходят для эксплуатации с каминными топками. Жаропрочными (рабочая температура 700 ºС и выше) являются марки AISI 304, AISI 309, AISI 316, AISI 321. Рабочие температуры марок AISI 430, AISI 409 начинаются с 500 ºС. Максимальные температуры, которые сталь выдерживает в течение недолгого периода времени, выше на 200-250 ºС.

Отходящие газы в каминах с закрытой топкой нагреваются до 200-500 ºС, открытой — до 350-600 ºС. Однако эти данные справедливы лишь до того момента, пока очаг топят в штатном режиме, загружая дрова не больше положенного и не превышая оговоренное в инструкции время интенсивного горения. Любители «раскочегарить» камин побыстрее и протопить пожарче вполне могут довести температуру отходящих газов на входе в дымоход до 1000 ºС. По мере продвижения по вертикальному дымоходу они заметно остывают, но первые полметра-метр могут нагреться очень и очень сильно.

Какую трубу выбрать для дымохода? Идеальное решение — сталь марки AISI 321. Она, при относительно умеренной цене, обладает достаточной жаропрочностью, устойчива к возгоранию сажи, кислотостойка. Трубы этой марки лучше всего подходят и для газовых каминов. Для угольных (есть и такие) желательно использовать марку AISI 309, её жаростойкость выше, но и цена больше. Если бюджет поджимает, конструкция дымохода для камина может быть компромиссной: первый от топки сегмент длиной около метра выполняется из трубы марки AISI 321 толщиной 1 мм, выше используется менее дорогая сталь, например, AISI 409, толщину можно уменьшить до 0,8 мм, если топить камин умеренно. Нужно помнить, что такой дымоход может не выдержать возгорания сажи и нужно следить за чистотой внутренних поверхностей труб, использовать качественное топливо. Марка нержавеющей стали для наружной оболочки утеплённой трубы не имеет большого значения, а толщины достаточно в 0,5 мм.

Подключение утеплённого дымохода к топке рекомендуется делать через неутеплённый участок длиной 40-100 см, это предотвратит его перегрев.

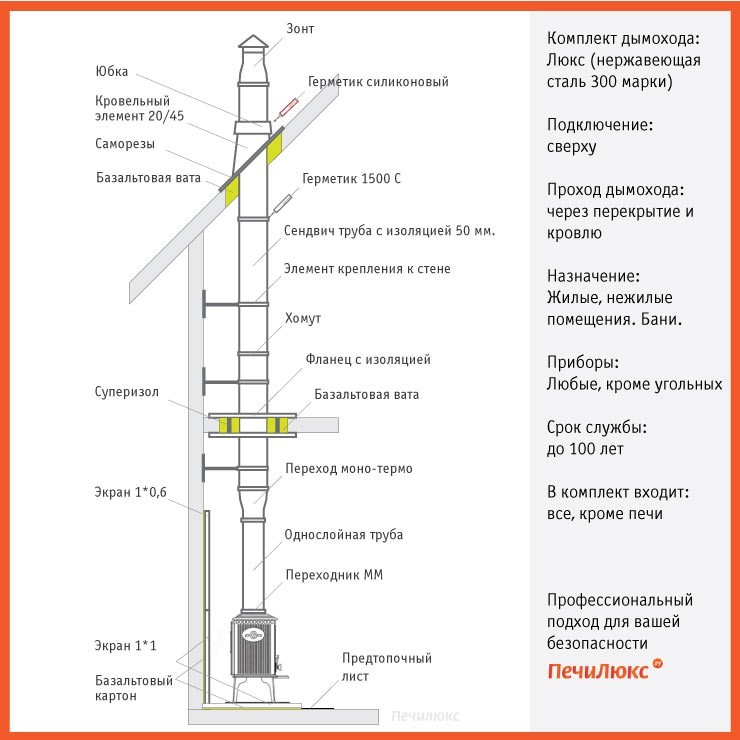

На иллюстрации — схема дымохода для камина, выполненного из двойной утеплённой трубы из нержавеющей стали. Перегрев такого дымохода маловероятен: неутеплённый переходник над топкой сбрасывает сильный жар на начальном участке, а расположенный выше водогрейный бак служит дополнительным охладителем

Керамические дымоходы

Полностью соответствуют предъявляемым для камина требованиям, но стоят довольно дорого, поэтому используются нечасто.

Модульные керамические дымоходы весьма надёжны, но отечественные предприятия не спешат налаживать их производство, а импортные дороги

Эмалированные воздуховоды

Пару слов об эмалированных воздуховодах, которые продавцы нередко предлагают для каминов. Рабочая температура таких труб не превышает 500 ºС, максимальная — 650 ºС. Теоретически они подходят для закрытых топок, у которых в инструкции прямо разрешено использовать дымоходы с ограничением температуры в 500 ºС. Практически, при нарушении рекомендаций производителя и использовании с мощными топками, эмалированная труба может не выдержать повышенной термической нагрузки. В лучшем случае расплавится покрытие, в худшем — сталь прогорит.

Нарушения противопожарных норм

Описать все тонкости противопожарных мероприятий, проводимых при прокладке дымохода, в рамках короткой главки не получится. Более подробные материалы есть на нашем ресурсе, многое можно почерпнуть из инструкции к заводской топке. Упомянем о наиболее важных моментах:

Между каминной трубой и сгораемыми конструкциями (перекрытия, выход на кровлю) должна располагаться противопожарная разделка, заполненная несгораемым материалом, для этих целей подойдёт базальтовая вата. Расстояние от наружной поверхности дымохода и деревянных конструкций определяется типом камина или печи и видом трубы.

Дымоход должен быть надёжно изолирован от сгораемых конструкций

В любом случае оно должно быть не меньше 13 см для сэндвич-труб и 25 см для одинарных. Если пластины, прикрывающие отверстие, выполнены из стали, на деревянные конструкции их накладывают через лист изолирующего материала (асбестовый картон, стекломагнезит, ГВЛ).

Противопожарная разделка должна присутствовать при проходе как через горизонтальные, так и вертикальные конструкции

Кирпичный дымоход вместо разделки ватой может иметь утолщение до полутора кирпичей (38 см) с прокладкой из асбокартона или СМЛ в местах прохода через сгораемые конструкции.
Между каминной трубой и стенами из сгораемых материалов необходимо выдержать определённое расстояние либо установить защитный экран.
Важно правильно установить облицовку заводской каминной топки, исключив её перегрев. Между потолком и внутренним пространством облицовки должна располагаться конвекционная камера, отделённая теплоизолирующими экранами. В облицовке и камере нужно сделать вентиляционные отверстия достаточного сечения.

Примерно так должна выглядеть конструкция дымохода и камина, собранная с учётом противопожарных требованийДымоход должен быть надёжно изолирован от сгораемых конструкций

В заключение отметим, что расчет дымохода для камина и его монтаж — дело ответственное и выполнение этих работ следует доверить квалифицированным мастерам.

Видео: дымоход для каминов

Понравилась статья? Поделитесь с друзьями:

особенности конструкции и основные правила монтажа

Хотя производители сегодня предлагают владельцам частного жилья самые разнообразные отопительные котлы, тем не менее многие из них предпочитают устанавливать в доме печи или камины, поскольку благодаря им для обогрева помещений требуются минимальные затраты. Любое отопительное оборудование нуждается в надежном отводе продуктов горения. Именно поэтому при его возведении необходимо уделять особое внимание как эстетическим характеристикам, так и эксплуатационным.

Требуемый уровень тяги, который обеспечивает максимально комфортные и безопасные условия для нахождения в том или ином помещении создает дымоход для печи. Он представляет собой воздушный канал, через который выходят наружу продукты сгорания. Это может быть обычная кирпичная труба или модульные металлические виды, важно только чтобы она функционировала надлежащим образом.

Основные конструкции ↑

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

Перечислим основные виды дымоходов для печей.

Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.

С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

Особенности устройства ↑

Эффективность работы кирпичных, металлических, гибких дымоходов для печей и других зависит от нескольких факторов, к примеру, материала и размеров, сечения, высоты.

О том, как рассчитать, поговорим дальше, а пока начнем с конструкции дымоотводной системы.

Предпочтительно, чтобы трубы дымоходов, скажем, для бани представляли в поперечном сечении правильную окружность, то есть имели цилиндрическую форму. Выходящий дым при такой конфигурации, в отличие от угловатой, не встречает на своем пути препятствий и отводится с наименьшим сопротивлением. Вдобавок на стенках отводящей трубы скапливается минимум сажи.
Выходное отверстие отопительного устройства должно совпадать по сечению с дымоотводным каналом. Если ширина последнего в зоне соединения окажется больше, что встречается достаточно часто, то устанавливается специальный редукционный переходник, который по месту стыка необходимо тщательно герметизировать. Расширения труб при стыковке должны быть направлены вверх, чтобы не дать конденсату и смолам вытекать по их внешней стенке.

Особого внимания требует горизонтальная часть конструкции канала. Теплый дым, как известно, движется по вертикали вверх, поэтому на этих участках особо активно конденсирует влага и откладывается толстый слой сажи. Чтобы компенсировать столь нежелательные последствия и улучшить тягу, необходимо, во-первых, строго ограничить длину этих отрезков: они должны быть меньше 1 м по длине, а, во-вторых – предусмотреть там конденсатоприемники и ревизионные дверцы.

Совет

Правильный дымоход для банных печей – исключительно вертикальный. Тем не менее допускается прокладывать трубу под небольшим уклоном при условии, что длина наклонного участка не больше 2 м.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

	расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше конька
3.	более 300 см	вровень или выше линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш.

Площадь сечения трубы ↑

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

меньше 3500 Вт — 14 ×14 см;
3500–5200 Вт — 14×20 см;
5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал ↑

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Безопасность ↑

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см [/su_list]

вдвое, если отопительный агрегат снабжен стабилизатором тяги;
до 15 см, если стабилизатора нет.

В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
Отводящий канал может иметь максимум три поворота, радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание

Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Как почистить дымоход в печи частного дома ↑

Если толщина сажи, скопившейся на поверхности стенок внутри канала превысила 2 мм, значит — пора начать очистку дымоходов и печей от сажи.

Для плотных загрязнений используют скребок или жесткую щетку, снабженную раскладной ручкой достаточной длины.
При чистке сажа может попасть внутрь помещения, поэтому перед началом чистки необходимо закрыть снизу топочное отверстие, а мягкую мебель желательно накрыть.
Отставание нагара можно значительно облегчить, если в процессе чистки воспользоваться химическими очищающими средствами типа «чудо-полена».

Для очистки от сажи можно использовать и народные средства. К примеру, довольно действенно сжигание кожуры картофеля.

Как собирают печи с вертикальными дымоходами: видео

stylekrov.ru

Как сделать дымоход для печи своими руками

Взявшись за устройство печи, хозяин неизбежно сталкивается с вопросом, как сделать дымоход своими руками. Дымоход нужен как для удаления продуктов горения, так и для создания в печи так называемой тяги, потоку воздуха создаваемого разностью давлений, который обеспечивает горение топлива и удаление продуктов сгорания.Содержание.1. Что происходит в печи?2. Немного физики.3. Помехи и препятствия.4. Материалы для устройства дымохода.5. Дымоходы различных типов печей.6. Как сделать дымоход своими руками.7. Обслуживание дымохода и вопросы безопасности.

Что происходит в печи?

Процесс горения с химической точки зрения это процесс окисления, иначе, соединения веществ и кислорода с выделением тепла.

Процесс горения в печи

Результатом реакции, помимо тепла, будет появление новых соединений, а так же переход части веществ топлива, в газообразную форму. При этом в соответствии с законом сохранения: сколько по весу веществ в реакцию вступает, столько же должно быть «на выходе».

Если это топливо твердое (уголь, дрова, торф и т. д.), львиная доля остатка веса придется на золу остающуюся в печи. Кроме этого мы получим парообразную воду, углекислый газ и т. д.

Сжигая газ, или жидкое топливо на выходе получим углекислоту, водяной пар и набор иных газообразных соединений. Твердого остатка практически не будет.

Немного физики

Не представляя, почему и как движется дым, сделать дымоход для печи своими руками проблематично, как минимум, он может оказаться недостаточно эффективным.

Механика же тут достаточно простая: теплый воздух имеет меньшую плотность, чем холодный, а значит и меньший вес, поэтому согласно законам физики «всплывает», выталкиваясь более тяжелым.

Дым из трубы

В течение этого процесса он постепенно остывает, перемешивается с окружающим воздухом и, сравнявшись, наконец, с ним температурой останавливается.

Если же мы пустим теплый воздух по ограниченному стенками каналу, препятствующим его перемешиванию с окружающим, охлаждаться он станет гораздо медленнее, особенно, если сделать дымоход для печи из плохо проводящего тепло материала или дополнительно утеплить.

Чем длиннее дымоход, чем больше объем теплого воздуха в нем, тем значительнее сила им создаваемая. Соответственно и напор воздушного потока – тяги – больше.

Помехи и препятствия

Помешать процессу выхода дыма из топки может возникновение области повышенного давления, которое как пробка «заткнет» дымоход.

Такой преградой может стать остывший воздух в дымоходе. Именно поэтому, увеличение высоты дымовой трубы имеет смысл лишь до определенного предела, дальше которого каждый сантиметр высоты будет тягу не увеличивать, но уменьшать.

Если дымоход имеет нужную длину все происходит чинно и благообразно. Но снова таки, пока все частицы потока воздуха движутся с относительно равной скоростью и в одном направлении (такой характер движения потока называется ламинарным).

Ламинарный и турбулентный потоки

Но стоит лишь возникнуть завихрениям, или иначе – турбулентности, как тут же в дымоходе возникают локальные зоны повышенного давления, которые при определенных условиях будут препятствовать движению потока.

Идеального ровного потока не бывает, завихрения будут всегда, например, у стенок дымохода, но если поперечные размеры малы, и (или) стены имеют значительные неровности, зона завихрений может занять все сечение дымохода, ослабив или совсем заблокировав тягу.

Турбулентность, перераспределение зон повышенного и пониженного давления, могут не только уменьшить или вовсе уничтожить тягу, но даже вызвать явление называемое обратной тягой, при которой воздух, начинает поступать в топку со стороны дымохода, выталкивая продукты сгорания в помещение.

Материалы для устройства дымохода

Дымоход начинается сразу же за топкой печи. Причем, в этом месте при сгорании топлива едва ли не самая высокая температура. Проходя по всей протяженности пути отвода, газообразные продукты сгорания остывают и на месте выброса в атмосферу температура их сравнима с температурой окружающего воздуха. Разумеется, и требования к материалам дымохода будут на его протяжении меняться.

Пример монтажа дымохода Пример монтажа дымохода 2 Пример монтажа дымохода 3

С точки зрения экономики, варианты могут быть разные: как сделать дымоход полностью одинаковым, так и использовать материалы с различными свойствами, соответствующими ситуации.

Как правило, второй вариант более практичен. Для высокотемпературных участков используют специальную сталь, жаропрочные керамические кирпичи и пр., там же где температура позволяет – менее жаростойкие, за то более дешевые материалы.

Схематическое изображения зависимости температуры и материалов дымохода

Отдельная проблема – примыкание дымоходов к окружающим конструкциям. Высокая температура поверхности дымохода, аварийная утечка раскаленных газов может вызвать возгорание или порчу контактирующих с ним деталей.

Задача, как сделать дымоход своими руками в этих местах, решается путем устройства иногда значительных по ширине зазоров, заполняемых огнеупорными материалами: различные жаростойкие войлоки и ваты, в т. ч. на основе муллитокремнеземистого волокна или асбеста.

Эти огнеупорные материалы, имеют по большей части рыхлую и непрочную структуру, поэтому усиливаются металлическими гильзами, или различного типа несгораемыми фартуками.

Дымоходы различных типов печей

Как сделать дымоход для печи, во многом зависит и от ее типа. Нормальная работа цельнометаллической печи медленного горения (например, печь проф. Бутакова) предполагает наличие металлического дымохода в виде утепленной трубы, высотой от шести метров и выше.

Дымоход кирпичных отопительных печей помимо прямого канала может иметь так называемый отопительный щиток («грубу»), с несколькими вертикальными каналами — колодцами.

Груба

Такое устройство дымохода позволяет добиться максимальной отдачи тепла, поскольку в атмосферу раскаленные газы выходят, лишь пройдя длинный извилистый путь колодцев и каналов.

Оборотной стороной этого полезного устройства является значительное сопротивление потоку выходящих из печи газов, а так же сложность обслуживания и ремонта.

Как сделать дымоход своими руками

Дымоход любой печи требует весьма сложного расчета, который должен учесть множество важных параметров в их сочетании (объем топки, вид топлива, материал дымохода и т. д.). Однако на практике для каждой модели печей существуют проекты, где уже указано большинство необходимых характеристик, и (или) методика их упрощенного расчета применительно конкретной печи.

Отношение высоты оголовка дымохода по отношению к коньку крыши

Например, для определения отношения высоты оголовка дымохода по отношению к коньку крыши, в зависимости от удаления канала дымохода от конька используют следующую зависимость:

Расстояние от конька до центра канала дымохода, метров. От – до:	Отношение обреза оголовка дымохода к коньку крыши
0 – 1,5	Выше конька не менее чем на 0,5 м
1,5 – 3	Не ниже линии горизонта проходящей на уровне конька
> 3	Не ниже линии проходящей через конек под углом 10° к горизонту (см. рис. 1)

Правильно устроенный дымоход должен решать по сути одну единственную задачу: обеспечивать требуемую для оптимальной работы печи силу тяги.

В рамках решения этой задачи при устройстве дымохода необходимо:

Соблюдение качества внутренней поверхности и точной геометрии каналов, предусмотренных проектом.
Соблюдение требований пожарной безопасности при устройстве узлов пересечения дымоходом перекрытий и крыши.
Доступность конструктивов дымохода для обслуживания и ремонта.

Кроме этого дымоходу необходимо надежное крепление: под отопительный щиток устраивается отдельный надежный фундамент, металлические и асбоцементные трубы при высоте от трех метров и выше, укрепляются металлическими растяжками.

Обслуживание дымохода и вопросы безопасности

Как сделать дымоход для печи, для чего он нужен, какие процессы в нем происходят, мы в общем виде разобрались. Теперь, давайте посмотрим, как ухаживать и регулировать это сооружение.

В идеальном случае, когда и печь отрегулирована точно, и топливо качественное, ее горение можно заметить лишь по дрожанию горячего воздуха над оголовком дымовой трубы. Но обычно, дым из печи хорошо заметен. Видимым делает его как водяной пар, крохотные недогоревшие частички топлива, а так же мельчайшие пылинки несгораемых компонентов, увлекаемые потоком воздуха.

Очевидно, что вылетают такие частички не все, львиная их доля оседает на стенках дымохода, покрывая их слоем сажи, что чревато проблемами:

• постепенно нарастая, слой сажи перекрывает просвет дымохода, снижая тягу;• сажа, осевшая в дымоходе, может загореться, вызвав пожар и порчу дымохода.

Для предотвращения подобных неприятностей, дымоходы и дымовые каналы отопительных щитков нужно чистить не менее двух раз в год. Лучше всего делать это перед началом, и сразу после окончания отопительного сезона.

Чистка инвентарных металлических труб печей и котлов, обычно заключается в опорожнении «штатного» накопителя сажи, и очистка внутренней поверхности дымового канала от нагара и сажи с помощью специальных щеток.

Обслуживание дымохода

Как слабая, так и слишком большая тяга в печи это плохо. Кроме того, поскольку печи (особенно на твердом топливе), часто работают циклично, не говоря уже о каминах, которые вообще могут топиться от случая к случаю. А значит, сила тяги требует регулировки, вплоть до возможности полного перекрытия дымохода.

Для этого существует целый ряд приспособлений: заслонки, шибера, задвижки, различной конструкции клапаны и т. п., общим для которых является задача регулировки просвета дымового канала.

И в заключение: регулярно следите за исправностью дымохода. Даже небольшая щель, «прогар» и т. п. могут привести к весьма печальным последствиям, начиная от пожара и заканчивая отравлением продуктами сгорания, из которых самым опасным является окись углерода (СО), известная еще как угарный газ.

Задавайте вопросы в комментариях ниже либо по почте. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Устройство дымохода для газового и твердотопливного котла, камина

Дымоход является неотъемлемой частью любой отопительной системы. От правильного устройства дымохода в частном доме или в бане зависит не только эффективность всего отопления, но и безопасность его использования. Вот почему устройство дымохода столь важный пункт и ему уделяется такое большое внимание.

Труба дымохода над крышей дома

Сегодня принято различать 3 основные разновидности конструкции дымоходов:

стенные;
коренные;
насадные.

Правила устройства дымоходов этих 3-х типов схожи, однако есть и некоторые различия. Кроме того, стоит учесть, что каждая отдельная конструкция используется в определенном случае.

Стенные дымоходы

Общие понятия

Такой дымоход является своеобразной частью стены, то есть подобно вентиляции проходит во внутреннем стеновом пространстве (см. Как вывести дымоход через стену). Если планируется устройство дымохода для камина, то стоит выбрать именно этот вариант.

Устройство дымохода камина должно быть спланировано еще на стадии планирования устройства стен. Это же касается и этапа возведения таких дымоходов.

При планировании важно учесть, что стена должна быть выполнена из красного кирпича. Редко, но иногда встречается, когда стены выполнены из дерева, а вот место, оставленное под дымоход, облицовано красным кирпичом.

Устройство стенного дымохода

Дымоход не стоит выполнять на пересечении стен или в углах здания. Стены дымохода должны быть больше, чем полкирпича по толщине.

Внешний стенной дымоход

Для присоединения камина или печи к стенному дымоходу нужно оборудовать так называемые перекидные рукава. По сути, это такие элементы конструкции дымохода, которые имеют горизонтальное направление и являются частью общего дымового канала.

Такие каналы нужно выкладывать из кирпича. При их устройстве нужно следить за тем, чтобы рукава не получались по длине больше 2 м.

Чтобы сделать эти рукава своими руками, понадобится 2 стальных куска в виде углов. Эти уголки нужно заделать в камин еще на этапе его возведения. Стальные углы должны располагаться примерно на 6,5 см ниже, чем выводной канал. Вторые концы уголков нужно заделать в сам дымоход, причем в трубе от выходного канала они должны располагаться на том же расстоянии, то есть в 6,5 см.
Уголки должны иметь либо строго горизонтальное расположение, либо небольшой уклон в сторону отвода дыма. Обычно ширины в 1 кирпич, то есть 6,5 см, хватает, но можно сделать и шире. По этим полоскам дальше следует выкладывать дно рукава. Кирпичи укладывать при этом можно тоже в один кирпич, то есть его следует класть плашмя.
Стенки рукава могут иметь толщину в четверть кирпича, то есть кирпич следует класть на ребро. Кладка должна осуществляться с вертикальной перевязкой швов.
Начинается устройство дымохода с обустройства основания, которое, как правило, находится либо на верху самого камина, либо на полу.
Фундамент на полу представляет собой площадку залитую бетоном. Эта площадка должна иметь ровную поверхность. После этого кладется первый ряд кирпича на глиняный раствор.
При этом выводятся, то есть выравниваются углы. После этого производится дальнейшая кладка кирпича. Следует не забыть устроить в дымоходе отверстие с дверкой для прочистки дымохода.
В деревянном частном доме место перед камином или печью облицовывают листовой оцинкованной сталью. Это же следует сделать и с рукавами дымохода.

Коренные дымоходы

Общие положения

Коренные дымоходы представляют собой кирпичный стояк, который имеет собственный фундамент, не прилегает к стене и находится на некотором расстоянии от печи. Выкладываются коренные дымоходы из кирпича.

Основным достоинством такого дымохода является тот факт, что можно к одной трубе подсоединить сразу несколько печей, которые находятся на одном уровне. Поэтому в частном доме, где есть сразу несколько печей, лучшим вариантом будет устроить именно коренной дымоход.

Устройство

Устройство такого рода дымохода начинается с возведения фундамента под него. Сперва роют котлован по размеру самого дымохода.

Внутренне пространство коренного дымохода должно быть не меньше 135*260 мм, чтобы обеспечить нормальный отвод дыма и тягу.

Глубина котлована должна быть примерно около 30 м.

Коренной дымоход рядом с печью

Этот котлован заполняется 2-мя слоями:

щебень или гравий;
песок.

Оба слоя должны быть примерно одинакового размера, то есть по 15 см, утрамбованы и выровнены.

Как только выравнивающая подушка из песка готова, можно приступать к заливке цементной нивелирующей стяжки. Делать это лучше жидким цементным раствором, что обеспечивает лучшее выравнивание поверхности.
После того как стяжка полностью застынет, можно начинать кладку дымохода. Сначала укладывают полностью первый слой кирпича. Далее выводятся углы при помощи отвеса или водного уровня.
Кладка продолжается до уровня, на котором следует присоединить дымоотводящий рукав от печи. К самой печи его крепят при помощи металлических уголков.
Вторые концы этих уголков вставляют в сам дымоход. Место соединения необходимо тщательно промазать глиняным раствором. Кирпичи кладут с вертикальной перевязкой в полкирпича.

Насадные дымоходы

Общая информация

Эти дымоходы являются самыми распространенными и самыми легкими в своем устройстве.

Такие дымоходы, как и 2 предыдущих вида, можно использовать для твердотопливного котла, установленного в частном доме или печи в бане. Их устанавливают прямо на печь или камин сверху. Такие дымоходы используют чаще всего в банных печах.

К достоинствам такого дымохода можно отнести возможность сделать его из стальной или асбестоцементной трубы.

Устройство

Проходит устройство дымохода в бане или в частном доме по тому же принципу, что описан выше. Разница лишь в том, что в данном случае не нужно делать дымоотводящие рукава, так как дымоход вплотную прилегает к самой печи.

Насадной дымоход в виде кирпичной трубы

Дымоход насадного типа не имеет фундамента, основанием для него служит печь. Есть несколько советов, соблюдая которые даже самостоятельно можно сделать дымоход, отвечающий всем требованиям безопасности.

Итак, при самостоятельном возведении дымохода следует:

Выводить дымоход на крыше так, чтобы он был максимально приближен к коньку здания.
Выбирая высоту трубы, необходимо руководствоваться именно расстоянием от конька. Оптимальную высоту трубы можно узнать из следующей таблицы:
Таблица 1.
Если есть близко деревья или деревянные постройки, которые могут соприкасаться с трубой, то ее нужно нарастить керамической трубой, чтобы уменьшить риск возникновения пожара.
На конце дымоход должен заканчиваться козырьком, который защищает трубу от попадания осадков.
На конце, внутри дымохода, нужно прикрепить сеть, чтобы исключить вылет несгоревших частиц топлива, например бумаги.

Наружный дымоход

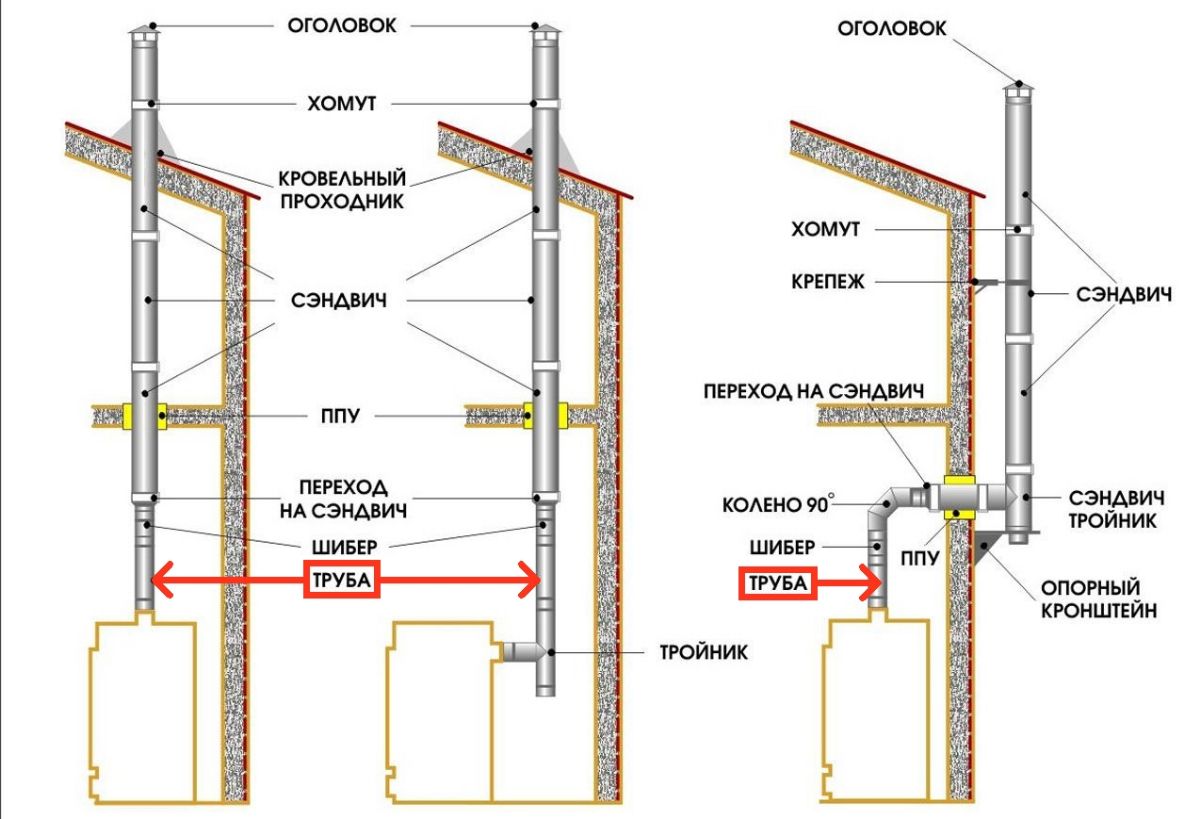

Для сборки наружного дымохода в частном доме используют сэндвич трубы. Особенностью сэндвич трубы является ее многослойность, состоит сэндвич труба из двух слоев металла, между которыми проложен утеплитель. Поэтому устройство дымохода из сэндвич труб выгодно в том случае, если труба проходит вне отапливаемых помещений, то есть, наружного дымохода.

Собрать дымоход из сэндвич трубы не сложнее, чем из обычной одностенной трубы. Проходит устройство дымохода с использованием сэндвич труб так:

подготовка деталей;
сборка сэндвич трубы из деталей;
крепление собранной сэндвич трубы к котлу;
проверка и дополнительная герметизация всех стыков сэндвич трубы.

При проводке сэндвич трубы через перекрытие или стену частного дома нужно убедиться, что в месте прохода нет стыка деталей.

Коаксиальные дымоходы

Предыдущие 3 типа дымоходов предназначались для котлов, которые работали на твердом топливе, то есть дровах, брикете, торфе и так далее.

Сейчас для отопления в частном доме стали широко использоваться газовые котлы с закрытыми топками. Устройство дымоходов для газовых котлов существенно отличается от дымоходов для твердотопливных котлов. Разница заключается в том, что используется не обычный дымоход, а коаксиальный (см. Коаксиальные дымоходы).

Чтобы понять, как устроен дымоход такого типа, нужно понять, что означает слово «коаксиальный».

Оно означает, что внутри одной трубы есть и вторая. Соединены эти трубы при помощи специальных перемычек, которые не дают трубам соприкасаться между собой. Одна труба служит для отвода продуктов горения, а другая для забора свежего воздуха.

Коаксиальный дымоход

Стоит отметить, что эта система не взаимодействует с внутренним пространством помещения, поэтому внутри дома, где есть такая отопительная система, всегда чистый и свежий воздух.

Чтобы смонтировать коаксиальный дымоход, понадобятся следующие его элементы:

колено с углом разворота в 90°;
соединительные хомуты;
наконечник;
декоративные накладки;
непосредственно трубы дымохода;

Устройство дымохода для газового котла начинается с того, что выбирается место выведения трубы на улицу. Естественно, оно должно находиться как можно ближе к самому котлу.

sdelaikamin.ru

Особенности, характеристики дымоходов и печных труб, их устройство

Все индивидуальные печи, установленные в частных дворах или домах в качестве отопительных источников или очагов для приготовления пищи, обязательно имеют дымоходы. Некоторые хозяева устраивают большие энергоемкие печи для обогрева большого жилища, другие предпочитают небольшие легкие печи экономки, которые предназначены для обеспечения горячего питания и греются за считаные минуты.

Иногда жильцы устанавливают простые и декоративные камины, все эти конструкции оснащены дымоходами, по которым передвигаются продукты горения.

Функции дымохода

Все дымоходы, возводятся по собственным правилам, хотя с основным печным корпусом они конструктивно связаны. Принято считать, что дымоход предназначен для отвода продуктов сгорания, но на самом деле он участвует в довольно сложных процессах регуляции теплового обмена:

основной функцией остается отвод выделяющихся в процессе горения газов из печи;
регулирует время передвижения выходящего потока, оптимальным является снижение скорости дыма, но при этом нельзя допустить образования капель конденсата на стенках дымохода.
обеспечивает активный сбор тепла с выходящего горячего дыма, тем самым увеличивает коэффициент полезного действия очага горения.

Для каждого дымохода существует определенная форма, которая позволяет выполнять функции съема тепла и отвода дыма. Одним из наиболее эффективных решений является воздушный лабиринт продолжительного нахождения газов в дымоходе для дополнительного прогревания.

Классическая конструкция кирпичного дымохода

При строительстве каменного или кирпичного дымохода существует несколько этапов, которые разбиты в зависимости от их назначения:

Продолжением печного корпуса служит горизонтальный или вертикальный лабиринт. Вертикальное передвижение газов происходит быстрее, что говорит о малом нагревании стенок дымохода. Преимуществом является облегченная периодическая очистка прохода от золы, на протяжении трубы делают смотровые зазоры, через которые происходит выгребание мусорной массы.
Горизонтальный дымоход служит для снижения скорости дыма, его конструкция предусматривает дополнительные поперечные держатели. Недостатком считается повышенное осаждение сажи и активного конденсата. Периодический уход затруднен усиленным отбиванием приставшей сажи от стенок дымохода при помощи специальных инструментальных приспособлений.
Шейкой печи называют связанную конструкцию с дымовым корпусом изогнутого лабиринта в месте усиленного скопления газов.
Дымовая задвижка ставится сразу после шейки для регуляции тяги, с ее помощью уменьшается или увеличивается отверстие прохода отработанных воздушных веществ. Если печь находится в нерабочем состоянии, то задвижка перекрывает полностью отверстие, чтобы не попадал холодный воздух с улицы, и не выстуживалось помещение.
После места установки задвижки делается плавный переход к перекрытию между этажами, для этого дымоходы утолщаются, их стены кладут толщиной в два кирпича (510 мм). Участок делается простого сечения внутри, на нем отработанные газы набирают значительную скорость, за счет этого уменьшается нагревание стены и снижается опасность пожара.
Выше междуэтажного перекрытия на 70– 140 мм делают распушку. Ее обязательно изолируют от горючего материала покрытия кровли, используя современные утеплительные материалы: сэндвич панели, минеральную и базальтовую вату.
Стояк трубы берет свое начало сразу после распушки. На этом этапе дымохода при помощи устройства различного диаметра можно ускорить или замедлить прохождение продуктов горения. Но есть смысл увеличить съем тепла из массы горючих веществ только в том случае, если нужно обогревать чердачное помещение.
Переходный участок между наружным кровельным покрытием и чердаком называется в отопительной системе выдрой. Это ответственная конструкция, ее следует выполнять по установленной технологии, выдра расширяет участок дымохода. Если оставить диаметр трубы без изменения, то дождевые струи будут течь по внешней поверхности и окажутся на фасаде, портя внешний вид печи.
Над выдрой предусмотрена шейка, высота которой зависит от расположения дымохода. Если он выходит на кровлю, то его окончание должно быть выше конька. Устройство трубы на боковой стене предполагает высоту шейки не более чем на 10º при проведенной линии от конька кровли. Такие предосторожности нужны, чтобы не было обратной тяги, а труба вытягивала отработанные газы в направлении улицы. Если дым из печи идет внутрь, то увеличивают высоту шейки.
Конструкция дымохода оканчивается оголовком, который накрывает отверстие дымохода. Материалом для оголовка служит жесть, тонкий листовой металл или оцинковка. Функция оголовка состоит в том, что он защищает отверстие от попадания в него дождя, мусора, опавших листьев.

Нестандартное применение дымохода

Некоторые хозяева делают конструкцию дымохода по специальным схемам и оборудуют в них своеобразную камеру для сушки фруктов, овощей или копчения продуктов. В трубе сооружается своеобразная камера, которая обдувается со всех сторон дымом.

Вторым распространенным способом применения дымохода служит переносная печь для туристов под названием «Дымок». Это компактное и универсальное устройство, включающее духовку для приготовления пищи, варочную поверхность и место для сушки отсыревших вещей. Все эти функции доступны в печи благодаря своеобразному устройству именно дымохода.

Устройство походной печи и дымохода

Конструкция печи состоит из топки, но для уменьшения габаритов печки в ней не предусмотрено поддувало, просто под дверкой печи просверлено несколько отверстий для подачи свежего воздуха. Внутреннее пространство печи поделено на два отделения колосниками, через которые сгоревшие угли в виде золы просыпаются в нижнюю часть. Дымоход сверху оснащен улавливателем разлетающихся искр, если на него поставить решетку, то получается место для сушки одежды.

Если говорить отдельно о форме дымохода, то он представляет собой прямоходную конструкцию, предназначенную для разгона угарных газов. В нем предусмотрено одно колено, которое идет непосредственно после печного корпуса. На этой импровизированной площадке готовят пищу в походных условиях.

Распространенные типы дымоходных конструкций

Общая работа печи и дымохода представляет собой закольцованную систему, в которой через трубу отводятся газы от сгорания топлива. При этом в топке камина создается разреженное пространство, в которое затягивается следующая порция свежего воздуха. Топливо сгорает в присутствии кислорода и выводится посредством дымохода, затем цикл повторяется. В зависимости от способа устройства трубы дымоходы делят на типы:

стеновые;
коренные;
насадные.

Принцип работы и основные правила устройства этих труб для отвода угарного газа похожи, но существуют некоторые особенности для каждой конструкции.

Стеновые дымоходы

Представляет собой один или сеть каналов, выполненных по принципу вентиляции. Такой дымоход расположен в толще прилегающей стены и составляет ее фрагмент. Этот тип трубы подходит наиболее всего для камина. Такое устройство относят к самым первым способам отведения дыма, которое стал использовать человек.

Дым отводится, но вместе с ним уходит тепло, что становится серьезным недостатком в конструкции и с некоторых пор такие дымоходы не применяются для отопительных целей. Этот тип устройства применяется, помимо каминов, в печах, предназначенных для готовки в виде варочных поверхностей, в уличных очагах.

Дымоход коренного типа

Представляет собой отдельно сложенный канал для отвода дыма, выполненный из кирпича. Он находится на некотором расстоянии от печи, для него делается собственный фундамент или основание. Используется для отопления помещения, внутри создаются несколько извилистых каналов для уменьшения скорости отвода горячих газов.

Насадные трубы

Наиболее популярный вариант, изготавливается из различных материалов, используется металл, асбестовые трубы. Самое простое устройство монтируется сверху топки печи или камина, бывает вертикальным или горизонтальным.

Конструктивные различия дымоходов

Печные трубы могут показаться достаточно простыми устройствами, одинаковыми, на первый взгляд, так как внешне они мало отличаются один от другого. Все различия существуют во внутреннем строении и зависят от предназначения трубы. Наиболее распространенными являются:

прямоточный;
прямоточный с перемычками;
прямоточный с рассечками;
лабиринт;
современный металлический;
противоточный;
колпаковый;
двухколпаковый.

Прямоточный относят к давнему изобретению, популярному до нынешнего времени. С тех времен не производилось никаких усовершенствований конструкции. Пользуется спросом у печников, так как строится легко, но имеет недостаток в виде большой скорости удаляемого дыма, из-за чего уходит тепло.

Выгодной разновидностью является прямоточный дымоход с устроенными внутри перемычками. Препятствия на пути отработанных газов не позволяют развить им максимальную скорость, что позволяет собирать тепло достаточно эффективно за счет нагревания стен и перемычек.

Прямоточные конструкции с рассечками устраивают для отведения продуктов сгорания из печей, работающих на газе. Эта схема позволяет полностью исключить возможность взрыва в случае утечки. В конструкции дым после топки вначале передвигается в горизонтальном направлении, затем в пространстве с рассечками нагревает стены печки, верхняя часть характеризуется отсутствием препятствий и газы уходят в дымоотвод.

Очень эффективно работает дымоход, в котором газы проходят путь в виде лабиринта, они замедляются настолько, что тепло не уходит на воздух, а полностью уходит на обогревание помещения. Недостаток такого устройства состоит в том, что возникают определенные проблемы при периодической чистке трубы, так как налет сажи и копоти трудно удаляется из искусственно созданных карманов.

Современные металлические дымоходы изготовить собственными руками сложно, практически невозможно. Такие конструкции делают в заводских условиях. Преимуществом является то, что трубы изготавливают из материала, адаптированного к агрессивной газовой и дымовой среде, поэтому такие трубы дольше служат по сравнению с кирпичными аналогами.

Противоточные схемы характеризуются тем, что в отличие от лабиринта пути, по которым дым уходит вниз, значительно шире, поэтому отработанные газы передвигаются с наименьшей скоростью, что позволяет максимально прогревать стенки трубы. При таком способе нагрев осуществляется равномерно.

Колпаковые схемы устраиваются по традиции в русских печах. Дым после топки поднимается к печному своду и отдает ему первоначально тепло. После остывания газы опускаются вниз и в дымоотводный канал поступают через порожек печи. Продукты сгорания перемещаются свободно, и тяга в трубе не влияет на этот процесс. Недостатком является то, что невозможно использовать нижний нагрев.

Оптимальной конструкцией считается двухколпаковая система. В ней предусмотрено нижнее прогревание колпака, а чтобы не нагревалось горизонтальное перекрытие, дымовой канал делают ниже на два яруса. К положительным моментам относят практически отсутствие сопротивления отводимым газам, равномерный нагрев и наличие газовой вьюшки.

Различия дымоходов в зависимости от расположения в пространстве

Горизонтальные дымоходы

Для того чтобы увеличить забор тепла конструкции дымоходов постоянно совершенствуются. Так появились удлиненные горизонтальные системы удаления продуктов сгорания. Проходя по горизонтальным участкам, дым отдает тепловую энергию. К недостаткам относят быстрое засорение частичками сажи и золы, которые оседают на горизонтальных поверхностях. Для облегчения периодической чистки устраивают смотровые лючки или делают съемные кирпичи через определенные промежутки.

Вертикальные дымоотводы

Такие системы подразделяются на два типа:

однооборачиваемые, где дым поворачивает вниз один раз;
многооборачиваемые с неоднократным опусканием и подниманием.

У такого дымохода присутствуют недостатки в виде неравномерного прогревания различных участков, начальные каналы по пути от топки получают наибольшее количество тепла. Помимо этого, из-за большого сопротивления на пути газов может происходить частичное задымление помещения. Чтобы этого избежать, предусматривают прямой канал отвода и устанавливают на нем заслонку. В период растопки задвижку открывают, и дым уходит в открытый канал. После разогревания печи заслонку закрывают, и в работу вступает основная система.

Однооборотные печные дымоходы сводят к минимуму этот недостаток, но в них разница нагревания пола и потолка печи проявляется более ярко. Для эффективности использования строят печи с конструкцией нижнего прогрева. В них после топки раскаленный воздух вначале идет в нижнюю часть печи, нагревая ее, затем поднимается. При таком передвижении дыма разница пола и потолка печи достигает всего несколько градусов.

В заключение следует отметить, что дымоходов для печей существует большое разнообразие, но нет печей, в которых не была бы предусмотрена простая система отвода продуктов горения. Для нормальной работы системы ее периодически следует очищать от слоя сажи и золы, иначе наслоения на стенках трубы уменьшат просвет и тяга пропадет, что сделает невозможной эксплуатацию печи.

bane.guru

Устройство дымохода в частном доме и его правильная эксплуатация

Любая отопительная система нуждается в дымоходе. Правильное устройство наружного дымохода влияет на эффективность системы отопления, а также на ее безопасность. Именно поэтому к организации этого элемента частного дома следует подходить с особой ответственностью.

Согласно общей классификации различают следующие 3 вида конструкции дымоходов:

насадные;
коренные;
стенные.

Правила устройства дымоходов всех трех типов достаточно схожи, но все же необходимо понимать, что каждая отдельная конструкция имеет свои особенности и применяется четко в определенных условиях.

Стенные дымоходы

Такие дымоходы образуют часть стены, то есть проходят, подобно вентиляции, во внутреннем стеновом пространстве. Такие дымоходы наиболее часто используются для каминов. При этом устройство дымохода в частном доме должно быть спланировано на этапе проектирования стен. Важно учесть, что стена в для камина выполняется из красного кирпича, который отличается высокой стойкостью к высоким температурам. И даже в тех случаях, когда стены возводятся из другого материала (например, дерева), место под дымоход облицовывается красным кирпичом.

Устройство стенного дымохода

Дымоход нельзя организовывать в местах пересечения стен или на углах здания. Толщина стен дымохода не должна быть меньше половины кирпича. Для того, чтобы присоединить печь или камин к стеновому дымоходу, необходимо оборудовать перекидные рукава. Данные элементы конструкции являются частью дымового канала и имеют горизонтальное направление. Перекидные рукава выкладывают из кирпича, при этом длина элементов не должна превышать 2 метров .

Для того, чтобы создать рукава, необходимо взять 2 стальных уголка. При этом уголки заделывают в камин еще на этапе его строительства. Их размещают на 6-7 см ниже выводного канала. Свободные концы элементов заделывают в дымоход. При этом они размещаются в трубе на таком же расстоянии от выходного канала (6-7 см).

Уголки размещаются либо строго горизонтально, либо с малым уклоном в сторону вывода дыма. По образовавшейся основе уголков укладывают кирпич, размещая его плашмя (этим и обусловлено расстояние в 6-7 см.)

Стены рукава могут быть толщиной в ¼ кирпича, то есть здесь кирпич кладут на ребро. Кладку осуществляют с вертикальной перевязкой швов. Ее начинают с организации основания, которое располагается на полу или верху камина. Фундамент на полу должен представлять собой ровную площадку залитую бетоном. Поверх фундамента кладется первый ряд кирпичей. Углы при этом необходимо выровнять. После этого приступают к дальнейшей кладке дымохода из кирпича. На этом этапе важно не забыть о необходимости организации свободного пространства под дверку для очистки дымоотводного канала. В деревянном доме в целях безопасности необходимо облицевать место перед камином листовой жестью. То же делают и с рукавами.

Коренные дымоходы

Данный тип дымоходов представляет из себя отдельный кирпичный стояк, с отдельным фундаментом, который не прилегает к стене и, таким образом, находиться на определенном удалении от печи или камина. Коренные дымоходы строятся из кирпича.

Основное достоинство такого дымохода — это возможность подсоединения к одной трубе сразу нескольких источников дыма. Но важно, чтобы все печи размещались на одном уровне. Именно поэтому такой дымоход применяют для домов с множественным размещением печей.

Монтаж дымохода

Устройство дымохода в частном доме начинается с закладки фундамента. Сначала вырывается котлован, который соответствует размерам дымохода. Глубина котлована составляет около 30 см. На дно ямы засыпают слой щебня с гравием, а затем слой песка. Толщина этих слоев должна быть примерно равной (то есть по 15 см). Щебень и песок утрамбовывают и выравнивают.

После подготовки «подушки», можно приступать к заливке цементной стяжки. Делать это рекомендуется жидким раствором, так как в этом случае достигается лучшее выравнивание поверхности. Затем следует подождать, пока стяжка полностью застынет и только после этого приступают к непосредственной кладке дымохода. Сперва кладут первый слой кирпича. Затем выводятся углы с использованием уровня или отвеса.

Кладку поднимают до уровня, на котором следует соединить рукав дымоотвода. С печью он соединяется с помощью металлических уголков. Свободные концы уголков вставляются в дымоход. Место соединения тщательно промазывают глиняным раствором. Рукав организовывают подобно стенному дымоходу. Далее продолжают нормальную кладку кирпича.

Насадные дымоходы

Устройство дымохода своими руками по данному типу является наиболее распространенным. К тому же полученный дымоход отличается небольшим весом. Дымоход устанавливают непосредственно на камин или печь . Наиболее часто данный тип применяется в банных печах. К достоинствам дымоходов данного типа можно отнести возможность создания его из стали или асбестоцемента.

Устройство

Устройство металлического дымохода практически ничем не отличается от предыдущих двух типов. Единственной разницей является то, что нет необходимости в организации дымоотводящих рукавов, так как дымоход устанавливается непосредственно на печь. Также насадные дымоходы не нуждаются в фундаменте.

Для того, чтобы достигнуть лучших результатов в возведении данного типа дымохода, можно воспользоваться следующими советами:

дымоход необходимо выводить так, чтобы он был максимально приближен к коньку крыши;
высоту дымохода над крышей выбирают на основании расстояния к коньку. Оптимальную высоту трубы можно определить из следующей схемы: -при расстоянии от конька менее 1,5 метра, высота дымохода над крышей должны быть равной 50 см; -при расстоянии до конька от 1,5 до 3 м, дымоход может выводится на высоту конька; -при расстоянии до конька более 3 м дымоход может быть ниже уровня конька.
В случае близкого размещения деревьев или деревянных построек, трубу дымохода оборачиваюткерамической трубой для дымохода. Это необходимо для уменьшения вероятности возникновения пожара;
дымоход должен заканчиваться козырьком, который защищается трубу от попадания осадков;
на конце дымохода должна иметься сетка, которая призвана исключить вылет из трубы несгоревших частиц топлива .

Как сделать монтаж стенного дымохода, подробно на видео:

Коаксиальные дымоходы

Все три предыдущих типа дымоходов применяются для котлов и печей, которые работают на твердом топливе (торф, дрова, уголь и т. д.). Но в последнее время все более распространенными становятся газовые котлы. Для таких котлов устройство дымохода немного отличается от твердотопливных. В этом случае часто используется коаксиальный дымоход .

Для того, чтобы понять особенности такого дымохода следует разобраться с понятием «коаксиальный». Термин означает, что внутри одной трубы спрятана вторая. Соединяются трубы между собой специальными перемычками, которые предотвращают касание двух поверхностей. Таким образом, каждая труба может выполнять свою роль — одна выводит продукты горения наружу, вторая предназначена для забора свежего воздуха. Следует уточнить, что такая система на взаимодействует с внутренними помещениями.

Для монтажа коаксиального дымохода необходимо иметь:

наконечник;
соединительные хомуты;
колено с углом изгиба 90 градусов;
трубы дымохода;
декоративные накладки.

Устройство дымохода в деревянном доме начинается с того, что необходимо выбрать место выхода трубы на улицу. Рекомендуется организовать выход таким образом, чтобы труба находилась как можно ближе к котлу.

love-dacha.ru

Устройство дымовой трубы и размеры дымохода

Очень частые температурные перепады, образование в результате химической реакции в дымоходах различных веществ, которые являются продуктами сгорания, приводят к разрушению кирпичных дымоходов. Иногда возникает процесс обратной тяги, когда отработанный газ может выйти обратно в помещение. С целью безопасности обязательно проверяют устройство дымовых труб перед началом сезона отопления.

Схема дымовой трубы.

Для устранения всех проблем пользуются двумя приемлемыми способами. Первый способ заключается в полной перекладке всей шахты устройства для отведения дыма, а второй связан с гильзованием дымохода. При этом используют трубы из нержавеющей стали с овальным или круглым сечением. Все это будет исключать процесс оседания сажи.

Как правильно устраивать дымоход

Для более слабых печей устройство дымовой трубы может производиться в 4 кирпича, для среднего уровня мощности — в 5 штук, а крупные печи с наибольшей мощностью требуют производить кладку дымохода из 6 кирпичей. Какого вида кирпич обычно применяется в дымоходах? Такой же, как для русской печи — это печной кирпич красного цвета, поскольку в его состав входит обожженная глина.

В течение периода отопления происходит оседание сажи, а в зимний период по стенам наблюдается стекание конденсата. Это производит на стенки устройства дымохода разрушающую реакцию, а свойства кирпича, из которого сделана труба, не играют особой роли при этом.

Схема устройства кирпичного дымохода.

Чтобы дымоход смог выдержать подольше, применяется метод гильзования. Сущность способа заключается в том, что вовнутрь устройства для отвода дыма вставляют железную трубу, охраняющую кирпичную кладку от результатов воздействия конденсата, образуемого печью. Расстояние между стеной из кирпича и трубой из стали требуется заполнить негорючим теплоизолятором. Так осуществляется утепление всей конструкции.

Этот метод применим при кладке новых печей, а для ремонта бывших в употреблении устройств он не является подходящим. В таком случае требуется осуществить разборку части трубы, чтобы осуществить загильзовку трубы из кирпича. Чтобы можно было собирать конденсат, необходимо установить особую емкость.

Монтаж стенных дымоходов осуществляют снаружи и внутри стен помещения, сделанных из камня либо кирпича.

Поскольку в результате охлаждения дымоходной трубы происходит образование и стекание конденсата, то тяга при этом ухудшается. При этом внутренняя сторона помещения оформляется утолщением, имеющим вид пилястры.

Поверхность стены, находящаяся снаружи, должна быть на расстоянии от внутренней стороны дымохода, которое составит в зависимости от количества кирпичей и толщины стены:

2,5 штуки на 3 штуки толщины;
2 штуки на 2,5 штуки толщины;
1,5 штуки на 2 штуки толщины.

Располагать дымоход в углу либо там, где проходят места пересечения стен, нельзя, потому что это ослабит прочность их поверхности.

Какие размеры должен иметь дымоход

Схема кладки дымоходной трубы.

В процессе проектирования трубы для отвода дыма необходимо учесть, что горизонтальные участки устройства или плоскости, проходящие наклонно, будут составлять меньше 1 м. Иначе дымоход не создаст нормальную тягу. Сажа начнет очень быстро накапливаться в максимальных количествах, потому что на участках, расположенных по горизонтали, нагретый воздушный поток продвигается не так хорошо, как при вертикальном расположении.

Трубу дымохода лучше расположить на расстоянии 1,5 м от конька крыши. При расположении трубы дальше, чем 1,5 м от конька, ее закрепляют с помощью растяжек. Размер качественной дымоходной трубы всегда составляет около 5 м. Наиболее подходящей формой для трубы является цилиндрическая, обеспечивающая наименьший уровень сопротивления при поступлении дыма в трубу. Это позволит гораздо лучше обеспечить тягу.

Труба, проходящая по внешней стене, должна иметь термоизоляцию, то есть утепление. Монтаж трубы для бани подразумевает, что ее часть, проходящая по вертикали, будет собрана вверх, при этом будет идти образование конденсата. При изготовлении дымовой трубы должен использоваться материал, являющийся устойчивым к появлению коррозии и адаптированным к воздействию газов, выделяющихся при высокой температуре.

Уход за трубой не очень труден. Обычно дважды в год при наступлении отопительного сезона и после него необходимо инспектировать тягу, плотность кладочных швов из кирпича либо соединения модулей. При необходимости производят очистку внутренней поверхности от сажи.

При осмотре печи следует уделить максимум внимания местам соединения дымовой трубы с конструкцией печки. Если она долго не использовалась, то до того, как развести огонь, требуется посмотреть через дымоход при открытой заглушке, насколько полость трубы заполнена сажей и прочим мусором. При потере плотности трубой и разрушении железной оболочки необходим полный ремонт.

Расчеты при установке дымовой трубы в основном будут связаны с ее высотой, которая находится согласно формуле H = √g, где g = z × с.

z = (АХFХmХnХη(M (SO2) + 5,88M (NO2))) / ПДК (SO2). В формуле 1 — это корень кубический, полученный при расчете по формуле N/(V1×∆T), где А = 200, если принимаются во внимание регионы Европы или России, находящиеся южнее 500 с.ш. При этом F = 1, величина коэффициента, используемого при учете скорости образования осадков вредного вещества золы; m — параметр, определяющий условия выхода из трубы дымового газа; n равен 1; m определяется как отношение 1 к (0,67 + 0,10 Х√ f + 0,34 b), где b является корнем кубическим от величины f; ПДК (SO2) составляет 0,5 кг на 1 м кубический; N — количество труб, которые одинаковы между собой; V1 — количество дымового газа, образуемого в процессе горения; ∆T — разница между температурами горячего дыма и атмосферного воздуха.

Чтобы сделать расчет величины f, необходимо воспользоваться следующей формулой: f = 1000Х(ῳ2ХD) / (h4Х∆T), где ῳ берется как средний показатель скорости, с которой дым проходит по трубе, D — величина диаметра устья трубы, которая определяется по формуле: D = √4V/πῳ.

Как правильно располагают трубу на кровле

При кладке труб обязательно должны быть учтены все мероприятия по пожарной безопасности, требующие обязательного соблюдения. Минимальный размер толщины кладки трубы составляет 2 кирпича. Швы необходимо делать между кирпичами как можно тоньше, заполняя полость раствором.

Следует обязательно предусматривать отделение труб от стен, перекрытий между этажами или чердаком, перегородок. При этом отступают на некоторое расстояние от обрешетки и кровли. Можно установить кирпичные перегородки, служащие в качестве разделителя. Выложить перегородку для разделки можно с использованием глиняных, известковых либо цементных растворов, не делая перевязки с кладкой дымохода.

Схема гидроизоляции узла примыкания дымохода к кровле.

Располагать дымовые трубы следует таким образом, чтобы они были наиболее близко расположенными к коньку кровли.

В том месте, где на конец дымовой трубы будут воздействовать атмосферные осадки, кирпич следует класть с использованием не глиняного, а цементного или цементно-известкового раствора.

Трубу поверх крыши необходимо устраивать высотой, которая зависит от ее расположения до конька.

Головку трубы обычно выводят до уровня 500 мм выше над тем уровнем, на котором располагается конек. При этом она должна располагаться на 1,5 м от того уровня, по которому проходит горизонтальная линия.

Какую роль выполняет дымоход при работе печи

Каждое отопительное устройство, которое оснащено топкой, функционирует по определенной типичной схеме на основе сжигания горючего, которым могут быть уголь, дрова или мазут и т.д. При этом образуются отходы, которые являются вредными для здоровья людей. Они должны выходить через трубу. Для идеальной работы печи, которая будет пожаробезопасной, в процессе кладки печи необходимо применить все мастерство, связанное со знанием правил кладки печей.

При работе печи или камина особая роль принадлежит трубе, поскольку сам камин или печь — это всего лишь короб из камня либо железа, необходимый для закладки в него топлива. Чтобы были созданы специальные условия для более эффективного сгорания дров или других видов топлива, а запах от горения уходил на улицу — для этого и нужен дымоход. Он должен быть построен при согласовании с правилами не только лишь строительных наук, но и физических и химических законов.

Схема установки дымохода на крыше из металлочерепицы.

Дымоход камина представляет собой удлиненную трубу, объединенную с топкой камина в нижнем краю, верхний край должен находиться под кровлей. Труба должна проходить через крышу и перекрытия. Высококачественная работа дымоходной трубы, а заодно зачастую печи либо камина, находится в зависимости от таких причин, как тяга, пожаробезопасность и утепление.

Основным фактором является тяга, присутствие которой свидетельствует о правильной работе камина. За счет наличия тяги в печи либо камине происходит сжигание печного топлива, а также выбросы газов, проходящих через трубу дымохода. Если попытаться разжечь костер, то он может не разгореться, поэтому на него начинают дуть или размахивают над ним доской.

Для усиления притока воздуха к пламени как раз и используют дымоход. Для открытого помещения принцип отопления печью является одинаковым. Каминной трубой производится «сквозняк». С другой стороны, воздух должен выходить из комнаты с определенной скоростью согласно законам физики.

Вместе с тем воздух в таком же количестве должен заходить в камин, иначе появится оборотная тяга, чего никак нельзя допустить.

Оборотная тяга является процессом, при котором происходит выход по трубе воздуха и дымового газа. Если происходит всасывание с улицы, то может случиться задымление всей комнаты, поскольку продукты, образующиеся в результате горения, идут не вверх через трубу, а прямо вниз. Огонь уже не так хорошо пылает, что создает трудности при отоплении помещения.

Утепление как фактор эффективного отопления

Схема утепления трубы дымохода.

Утепление — это один из основных критериев обеспечения нормальной тяги. В летний период с утеплением трудностей не бывает. Они могут начаться только в холодный зимний период. Поэтому категорически не рекомендуется осуществлять установку труб вдоль внешних стен строения.

Если долго выбирать дымоходы, представленные в европейских журналах по строительству, то дымоход для российского климата может не подойти, поскольку климатические условия нашей страны от среднеевропейских сильно отличаются. Поэтому при установке таких труб должно быть учтено основное условие, которое заключается в том, что между трубой дымохода и улицей должна проходить кирпичная кладка шириной 64 см.

Возможно, это не будет целесообразно с экономической или эстетической точки зрения. Если возникли сомнения по поводу утепления дымохода, то лучше вспомнить закон физики. В процессе сжигания горючего происходит выделение не только отработанного газа и тепла одновременно, но и большого объема воды, выходящей в дымоход в качестве пара. В особенности это является наглядным, если наблюдать за окончанием сжигания отсыревших дров.

Поскольку образующиеся дымовые газы имеют довольно высокую температуру, в наиболее высоко расположенной части дымохода появляется конденсат, когда происходит соприкосновение с прохладными стенами. Само появление влаги на кладке из кирпича может стать причиной разрушения материала. Выделяющаяся влага содержит опасные для здоровья примеси, поэтому сила разрушения при попадании этих веществ на кирпич слишком велика.

Поделитесь полезной статьей:

Поэтапное устройство дымохода из кирпича

Правильно сделанный дымоход убережет вас от напасти попадания дыма в помещение и будет его полностью выводить в трубу.

Правильно сделанный дымоход убережет от напасти попадания дыма в помещение.

Для того чтобы самостоятельно сделать дымоход из кирпича и чтобы работа не оказалась сделанной напрасно, предварительно не лишним будет проштудировать как можно больше информации на эту тему: изучить чертежи, схемы, сделать расчеты, прочитать отзывы и описания процесса тех, кто уже сделал устройство дымохода из кирпича в своем доме.

Особенности конструкции

Схема конструкции дымохода

Обычно кирпичный дымоход устраивается в виде абсолютно прямой вертикальной трубы — так делалось раньше, так делается иногда и сейчас. При всей своей простоте в работе по ее возведению такая конструкция, тем не менее, не совсем подходит для частных домов, которые предназначены для постоянного проживания, особенно, если они находятся в суровых климатических условиях.

Так как абсолютно прямой дымоход вместе с дымом выводит наружу и все тепло. Прямые дымоходы из кирпича будут оправданы лишь в тех случаях, когда они идут к обогревательным котлам, нагревающим батареи в доме, которые затем распределяют тепло по всем помещениям.

Для обогрева домов при помощи печей лучше сделать дымоход «змейкой», то есть многооборотную конструкцию, или горизонтальный дымоход.

Перед тем, как приступать к устройству дымовыводящей конструкции из кирпича, следует назубок заучить основные правила, соблюдение которых не позволит вашим трудам вылететь «в трубу»:

Сечение кирпичного дымохода всегда обязано быть одинакового размера по всей его длине.
Количество острых внутренних углов дымохода для печей должно быть как можно меньшим.
Внутренняя поверхность конструкции должна быть абсолютно гладкой.

Оптимальные размеры дымохода

Схема расчетов размера дымохода.

Для того чтобы самостоятельно начать делать горизонтальный дымоход, нужно сперва определиться с размером кирпича, имеющегося в наличии. Так, стандартный материал имеет габариты 250*120*65 мм, а его половина, соответственно — 125*120*65 мм. Знать половинные размеры является крайне необходимым при перекрытии горизонтального участка:

Зная высоту кирпича — 65 мм, и его ширину, получается, что на устройство одного канала нужно будет положить 2 ряда кирпича, общая высота, которых будет 130 мм (65+65). Необходимым также является вместе с общей высотой ряда прибавлять к ней и высоту двух слоев раствора, который понадобится для укладки рядов.
Таким образом, сечение будущего дымохода для печей будет иметь размеры 125*125*140 мм. Полученные в результате банального математического действия просчеты и размер сечения нужно запомнить.
Далее нужно сделать просчеты по определению дальнейших размеров, которые будет иметь конструкция. Итак, в случае, когда горизонтальный участок устройства обладает размерами 125*125*140 мм, то его вертикальную часть можно делать в абсолютно произвольной форме.
Однако это правило не распространяется на ситуацию, когда, после укладки завершающего работы кирпича, вертикальный переход дымохода выйдет за рамки указанных габаритов. Для того чтобы исправить ситуацию, кирпич нужно будет срезать, подогнав его под размер.

Соблюдая второе правило устройство дымоходов, стоит задача, как сделать так, чтобы уменьшить количество острых углов в нем. Если не озаботиться решением этого вопроса, то в дальнейшем в таких углах печей будут происходить завихрения воздуха, значительно ухудшающие затем и саму тягу.

Однако есть только один выход из ситуации — это сгладить острые углы еще на стадии, когда конструкция строится, при помощи их скалывания. Но делать это разрешено только непосредственно на перекрытии канала и весьма аккуратно. В качестве вспомогательного инструмента для сглаживания углов пригодится шлифмашинка.

Устройство отверстий

Схема устройства дымовых отверстий печей

Устроить такие отверстия помогут схемы, которые вы без труда найдете на просторах интернета. Для тех, кто впервые самостоятельно делает такое устройство, можно посоветовать по размерам вырезать шаблон, а затем, постоянно прикладывая его в ходе работ, с помощью шаблона держать под контролем и сам процесс сооружения кирпичной кладки для дымохода.

Итак, для устройства горизонтального канала в размерах 125*125*140 мм сначала нужно выложить 2 ряда кирпича обычным методом. Но при этом нужно обязательно контролировать толщину кладки и получаемого межкирпичного шва — 3 мм. Если ошибиться хотя бы на несколько миллиметров, то неизбежно изменятся и размеры сечения дымохода. В этом деле вам понадобится строительный уровень или нивелир.

Во время кладки для лучшего сцепления с раствором и выравнивания рядов кирпич для будущих печей можно аккуратно подбивать резиновым или деревянным молотком.

Устройство перекрытия дымохода

После того, как канал дымохода выложен, следующим нужно сделать перекрытие. Для чего сначала готовится канал, используя готовые схемы или чертежи.

При выкладывании рядов кирпича для перекрытия своевременно нужно убирать и зачищать излишки кладочного раствора, выступившие за края кирпича, или затем на них будут накапливаться нагар и сажа. Но при этом работы нужно делать так, чтобы максимально заполнить связующим составом все внутренние швы кладки.

Схема кладки дымохода из кирпича

Новичкам советуют сначала класть кирпич «на сухую» (без раствора), смотреть, какая его часть будет располагаться внутри дымоходного канала, и срезать выступающие углы. А уже после этого можно укладывать подготовленный материал на раствор. Если вы работаете по готовой схеме, то можно заранее скруглить нужное количество кирпичей, а затем во время кладки, если это будет необходимо, делать их под размер.

Не забывайте и о том, что цементный раствор накладывается непосредственно на отдельно взятый кирпич, но не на саму кладку. Прикладывая кирпич к дымоходной кладке, вы будете видеть, какие его стороны с ней соприкоснутся. На них потом и накладывайте раствор.

При укладке завершающего кирпича перекрытия дымохода, необходимо еще раз выверить размеры вертикального поворота, который пойдет в трубу, чтобы, если это будет нужно, срезать кирпич в размер, который должен быть одинаковым для обоих каналов: вертикального и горизонтального.

Монтаж трубы

Схема монтажа трубы для дымохода из кирпича

Начинайте делать трубу для дымохода, монтируя ее прямо на печь. Такое устройство называется «насадным», и в нем может быть предусмотрено наличие задвижки. Когда устраиваете насадную трубу, выдерживайте перевязку кирпичных рядов.

Так, эта конструкция не должна доходить до перекрытия между этажами на 6 кирпичных рядов. А дальше нужно делать кладку, расширяя трубу, но следя за размерами дымового канала, которые не должны меняться.

Этапы кладки и ее технология, расписаны по имеющимся и уже отработанным схемам. Соблюдая их и выдерживая размеры, вы аккуратно выведите трубу к чердачному стояку, а затем — и на саму крышу.

Инструмент для работ

Чтобы работы по устройству дымохода продвигались в нормальном режиме, весь необходимый инструмент должен быть всегда под рукой:

строительный уровень, отвесы;
киянка или резиновый молоток;
шлифовальная машинка;
кельма;
емкости для растворов;
растворная лопатка;
молоток каменщика;
шаблоны для проверки швов.

Этот список не является исчерпывающим. Возможно, в процессе работы вам понадобится еще какой-нибудь инструмент для устройства дымохода из кирпича, но инструменты из приведенного списка — это базовые, без которых вы никак не сможете обойтись.

1pokirpichy.ru

Дымоход для камина: особенности установки

Чтобы обеспечить качественную работу камина следует правильно установить в нем дымоход. Ведь именно эта часть конструкции отвечает за отвод продуктов сгорания их помещения. Неправильно установленный дымоход влечет за собой ряд последствий, среди которых — выход из строя самого камина, возможность отравления угарным газом или возникновение пожара. О том как сделать дымоход для камина и как его установить рассмотрим далее.

Конструктивные особенности и устройство дымохода для камина
Варианты обустройства дымохода для печи камина
Технология изготовления дымохода для камина из кирпича
Система дымохода камина: советы по обустройству
Монтаж каминов и дымоходов — технология

Конструктивные особенности и устройство дымохода для камина

Установка дымохода требует соблюдения важных технологических моментов, которые в обязательном порядке учитываются в процессе сооружения самой печки. Главные требования к дымоходу — его прочность и надежность. Так как система подвергается воздействию высоких температур, образованию конденсатам и другим пожаронебезопасным моментам.

Правила по установке дымоходов для каждого из устройств одинаковые. Они состоят в расположении его в теплой части комнаты, так как существует риск промерзания стенок в зимнее время. Кроме того, труба, из которой будет изготовлен дымоход должна противостоять не только высоким температурам, но и агрессивной среде. Так как в процессе сгорания топлива образуются вещества, агрессивного воздействия. Внутренняя часть трубы не должна задерживать на себе золу или пепел, она должна быть довольно гладкой.

Каждый дымоход состоит из трубы и соединительных элементов, помогающих проложить его удобным образом. В качестве материала, из которого будет изготавливаться труба выделяют металл, кирпич, бетон, стекло, керамику, сталь. Каждый их этих дымоходов имеет собственные положительные и отрицательные стороны.

Но все они требуют соблюдения определенных правил установки, а именно:

1. Соблюдение правил пожарной безопасности.

Это правило следует выполнять во время укладки камина на перекрытии, между ним и областью перекрытия устанавливают специальную проложку и проводят утолщение стен. Интервал между дымоходом и стеной должен быть минимальным.

2. Хорошая тяга.

Именно этот факт определяет качество работы дымохода. С помощью тяги он выполняет основную свою функцию. Для того, чтобы тяга была хорошей, необходимо правильно рассчитать длину и диаметр дымохода. Оптимальным, считается дымоход, длиной от 5 метров.

3. Герметичность соединений.

Данный фактор определяет качество работы дымохода, так как отсутствие герметичности в процессе его соединения с перекрытием или со стеной приведет к тому, что газы, выделяемые во время сгорания топлива, попадут в помещение и негативно отразятся на здоровье людей, которые в нем пребывают.

4. Отсутствие сопротивления внутри дымохода.

Внутренняя поверхность дымохода должна быть идеально гладкой, только при таком условии, дым, сажа и пепел не будут в нем задерживаться и скапливаться, а дымоход будет обладать высокой тягой.

5. Соотношение между дымоходом и типом используемого топлива.

В зависимости от того, какое топливо используется в камине, следует выбирать материал, для изготовления дымоходной трубы.

6. Высокий уровень температуры дыма, который находится в дымоходных каналах.

Если этим правилом пренебречь, то на стенках дымохода образуется конденсат, который разрушит его внутреннюю поверхность. Дымоход должен характеризоваться минимальным количеством перегородок вертикального назначения.

Варианты обустройства дымохода для печи камина

Предлагаем ознакомиться с основными вариантами дымоходов, которые обустраиваются под печь:

1. Кирпичный дымоход отличается довольно привлекательным внешним видом. Он отлично гармонирует с камином, если тот тоже сделан из кирпича. Стоимость такого дымохода приравнивается к средней, однако эффективность работы у него довольно низкая. Поверхность кирпича имеет шероховатости, а между стыками образуются неровные участки, на которых скапливается сажа. Уход за кирпичным дымоходом — довольно сложный, внутри его потребуется установка специального стального вкладыша, обеспечивающего хороший отвод продуктов сгорания. Проще всего установить трубу дымохода из стали или из керамики, а затем облицевать ее с помощью кирпича.

2. Нержавеющие дымоходы для камина — отличный вариант обустройства системы дымоотвода. Дымоход, выполненный из нержавеющей стали отлично переносит высокие температуры и агрессивную среду, кроме того, такой вариант дымохода устойчив перед коррозией, что особо важно, так как внутри его существует риск образования конденсата. Стоимость такого дымохода предельно высокая, однако эффективность от его работы стоит потраченных на него денег. Данный дымоход имеет вид трубы, которая имеет внутренний и наружный контуры, между которыми располагается утеплитель. Данный дымоход не нагружает конструкцию камина, так как он обладает достаточно низким весом. Возможен вариант изготовления такого дымохода из нержавеющей стали, однако данная экономия является нецелесообразной, так как нержавейка менее устойчива перед высокими температурами и химическими воздействиями.

3. Конструкция дымохода камина, выполненного из керамики отличается высокой прочностью. Для монтажа данного дымохода не нужны особые навыки или опыт. Благодаря сложности устройства трубы она отличается высокой теплоизоляцией и длительным сроком эксплуатации, превышающим 25 лет. Состав керамического дымохода имеет трехслойную систему, а именно:

внутренний керамический вкладыш;
внешние облегченные бетонные блоки;
теплоизоляционная подкладка, устанавливаемая между вышеприведенными слоями.

4. Установка каминов и дымоходов из стекла отличается особой сложностью и дороговизной. Хотя внешний вид конструкции отличается эффектностью. Среди положительных качеств данного материала, используемого для изготовления дымохода, следует отметить:

абсолютную стойкость перед коррозией;
устойчивость перед нагреванием и влагой;
отличные эксплуатационные характеристики;
привлекательный внешний вид;
обеспечение хорошей тяги.

Технология изготовления дымохода для камина из кирпича

Топливо, используемое в камине выделяет много жара, а следовательно, материал, из которого изготавливается дымоход должен быть жароустойчивым. Отличным вариантом станет сооружение дымохода из кирпича. Предлагаем ознакомиться с инструкцией, по выполнению данных работ:

1. Для изготовления такого дымохода требуется наличие насадной трубы, которая является продолжением вытяжного отверстия каминной конструкции. Учтите, что кладка кирпича внутри помещения должна осуществляться с использованием раствора, в который входит песок и цемент.

2. Сначала нужно выложить основную часть трубы, состоящую из трех рядов кирпича. Учтите, что диаметр дымохода подбирается в соотношении с топливом, используемым для отопления печки и мощностью самого камина.

3. На участке, в котором дымоход соприкасается с потолком необходимо обустроить противопожарную защиту, в виде распушки. Для того, чтобы расширить трубу нужно сместить кирпич на четвертую часть его длины наружу. Расширение должно быть таким, чтоб с легкостью проникнуть в потолок.

4. Минимальная толщина участка, на котором располагается распушка составляет 50 см. При меньшем размере, следует позаботиться о прокладывании расширения дымоходной системы с помощью листового асбеста или любого материала, который не склонен к воспламенению и горению.

5. После того, как перекрытие на чердаке установлено, производится обустройство обрешетки, которая находится на крыше. Далее изготавливается элемент в виде основного стояка.

6. Еще одним фрагментом расширения станет уличная выдра, находящаяся снаружи здания. Главной ее функцией является обеспечение защиты от проникновения в дом атмосферных осадков. Она является неким изолятором и защитой помещения.

7. Учтите, что в раствор, используемый для работы снаружи помещения, должна быть добавлена вода и цемент.

Расчет дымохода для камина должен производиться прежде всего в соотношении с мощностью топки, находящейся в камине. Кроме того, немаловажным элементом камина, сделанного из кирпича, является выдра. Ее рассчитать становится очень сложно, так как при этом, следует учесть угол наклона крыши, который для каждой из крыш является индивидуальным.

Чтобы обеспечить высококачественную защиту от атмосферного воздействия, следует позаботиться об обустройстве металлического фартука, который будет обтекать дымоходную трубу. Торцевые его части загибаются и становятся незаметными под выдрой.

Во избежание появления застоя и скопления воды на выдре, необходимо на угловых ее участках сделать наклонные откосы, которые оштукатуриваются с помощью штукатурного раствора на основе цемента.

После того, как наружное расширение произведено, необходимо позаботиться об обустройстве основного стояка. Кроме того, для улучшения презентабельности внешнего вида дымохода, рекомендуется соорудить на нем оголовок из кирпича.

В завершение производится обустройство колпака, который защитит дымоход от ветра и разного рода атмосферных воздействий. Лучше всего выбрать зонт в виде дефлектора.

Система дымохода камина: советы по обустройству

Если в доме планируется обустройство камина, то подумать об этом следует еще на стадии его проектирования. Таким образом, проблем с установкой дымохода не возникнет. Кроме того, стены и потолок, через которые будет проходить дымоход, должны быть изготовлены из негорючих материалов.

Выбирая место установки дымохода, лучше отдать предпочтение теплым участкам дома, не склонным к промерзанию. Однако, если дымоход все таки подвергается воздействию мороза, то его следует хорошенько теплоизолировать.

Чем меньше интервал между коньком и дымоходом, тем меньше его длина, необходимая для отвода газов. Размер дымохода для камина, а именно, его диаметр, выбирается таким образом, чтобы он совпадал с размером патрубка, отвечающего за отвод дыма.

При несоблюдении данного условия, произойдет нарушение герметичности соединения, будет отсутствовать нормальная тяга и дымоход не сможет нормально функционировать. Минимальный размер дымохода по его длине составляет 400 см.

Монтаж каминов и дымоходов — технология

Предлагаем ознакомиться с вариантом установки дымохода, выполненного из стали. Перед проведением его монтажа следует позаботиться об установке каминной топки. Она должна быть установленной на опоры в виде ножек, при их отсутствии следует изготовить из самостоятельно, используя металл, кирпич, камень и другие негорючие материалы.

Расстояние между топкой и стеной должно быть минимум 15 см, с учетом теплоизоляции в 5 см.

Учтите, что стена, которая примыкает к камину должна быть теплоизолированной. Для этих целей подойдет базальтовая или фольгированная вата. Кроме того, возможен вариант применения высококачественной минеральной ваты, устойчивой перед высокими температурами.

После установки топки, необходимо произвести монтаж отвеса, который поможет определиться с местом установки дымохода. При расположении топки на подставке из металла, она должна быть покрыта огнестойкой краской.

После определения места установки топки и ее точной фиксации, начинаются работы по монтажу печей каминов и дымоходов. Для начала, все внутренние участки в виде швов обрабатываются герметиком. Далее, дымоход собирается по частям, начиная снизу. При стыковании двух элементов следует обработать места стыка герметиком, а затем покрыть с помощью алюминиевого скотча.

Учтите, что верхняя труба должна входить во внутреннюю, ни в коем случае, не нарушайте данное правило. Это приведет к нарушению целостности основной конструкции. Кроме того, конденсатные массы не будут попадать на утеплитель.

Для фиксации наружного контура используются заклепки, которые заклеиваются скотчем на основе алюминия. В местах состыковки следует установить дополнительный слой утеплителя, который убережет внешнюю часть дымохода от перегрева.

В печах каминах установка дымоходов производится также. Здесь должное внимание нужно уделить правильной его фиксации. Для закрепления трубы наружная часть дымохода фиксируется с помощью заклепок. Далее производится фиксация хомута на поверхности перекрытия, специальными болтами или уголком.

Именно хомуты принимают на себя всю нагрузку от дымохода и удерживают его в нужном положении. В процессе крепления дымохода, следует учесть такой фактор, как тепловое расширение стали в процессе воздействия на нее высокой температуры.

Для компенсации данного процесса, нижняя часть дымохода подвергается установке специального гибкого элемента. При его отсутствии потребуется обустройство небольшого люфта, компенсирующего расширение металла.

При слишком жестком креплении трубы, произойдет сдвижение и деформация нижнего корпуса и придется чинить или заменять дымоход.

схема прямого дымоотвода, правильный монтаж дымохода для дровяной печи или камина

До сих пор очень востребовано печное отопление. Рассмотрим схему отопительной печи с камином. А также в нашей статье расскажем о правильном монтаже дымохода для дровяной печи или камина и рассмотрим схему треугольной печи с камином.

Содержание:

Схема прямого дымоотвода
Схема треугольной печи с камином
Правильный монтаж дымохода для дровяной печи или камина

Схема прямого дымоотвода

Многие дымоходы похожи внешне, но они отличаются по внутренней схеме каналов отвода продуктов сгорания.

Рассмотрим схему прямого дымоотвода. Такое устройство является самым первым, которое стали использовать для вывода продуктов сгорания. Но был один большой недостаток в такой системе. Дым выходил через дымоход, но вместе с ним уходило тепло. Естественно такая проблема мало кого устраивала. Поэтому такая схема используется редко.

Но все же схему прямого дымоотвода используют. В основном ее применяют для вывода дыма в печах, на которых готовят пищу или для типа варочных плит, а также для уличных комплексов. А еще используют данную схему для каминов, которые не служат для отопления дома.

Схема треугольной печи с камином

Основной целью такой печи является увеличение прогрева нижней части печи. Она имеет следующие особенности: наличие растопочного хода, параллельное соединение колпаков и двухъярусная колпаковая система дымоходов.

После растопки в ближайшее время происходит вывод части газов через отверстие растопочного хода в колпаковую камеру. При помощи такой конструкции уменьшается разница температур в колпаковых камерах первого и второго яруса в период топки. А боковые стенки будут нагреваться по всей высоте равномерно.

Такой результат получается в результате устройства растопочного хода.

Правильный монтаж дымохода для дровяной печи или камина

Рассмотрим подробно как правильно произвести монтаж дымохода для дровяного камина или печи. Самой главной особенностью дров является большой жар. Это является большим преимуществом для топлива. Температура дыма в дровяном камине или печи бани будет неравномерная, но высокая. Такое воздействие негативно влияет на дымоход. И не каждый может выдержать долгое воздействие.

Лучше всего использовать дымоход из жаропрочного кирпича для печей или каминов бани.

Рассмотрим, как выглядит правильна схема кирпичного дымохода: обычно применяется насадная труба для дровяной печи бани. Такое устройство является продолжением вытяжного отверстия камина или печи.

Внутри помещения лучше делать кладку на глиняно-песчаном растворе. Первым делом происходит сбор основы трубы. Она составляет 3 ряда кирпича или может быть больше. Мощность отдаваемого тепла отопительного оборудования должна соответствовать внутреннему сечению проходного канала дымохода печи.

По всей длине потолочного перекрытия необходимо установить противопожарную защиту, которая называется распушка. Кирпич смещается на 1/4 часть ширины кладки к наружному краю. Именно таким образом происходит расширение трубы. Поверхность потолка в помещении должно совпадать с основанием расширения. Толщина распушки должна составлять более 0,5 метра. Бывает, что толщина распушки меньше 0,5 метра в таком случае нужно в процессе устройства проложить расширение дымохода асбестовым листом по всему периметру или можно использовать другой негорючий материал.

Лист имеет толщину от 10 до 15 мм. Необходимо выложить основной стояк после того как завершили перекрытие промежутка между полом на чердаке и обрешеткой. Размеры стояка соответствуют шейке у основания. Далее необходимо сделать еще одно расширение трубы с улицы. Такое расширение называется выдра. При помощи выдры происходит защита чердака от попадания осадков через щели между кровлей и трубой.

Важно помнить, что любую работу по кладке, которая производится с наружной стороны дома необходимо проводить с добавлением в раствор цемента и воды. В зависимости от градуса наклона крыши необходимо выбрать способ устройства выдры дымохода для дровяной печи бани или же камина. В каждом случае будут различные нюансы монтажа. Чтобы улучшить защиту от протекания снаружи необходимо на крыше бани или дома устроить «фартук» из металла вокруг трубы дымохода. Таким образом края листа будут отгибаться и прятаться под выступами выдры.

Бывают случаи, когда вода застаивалась на выступе выдры. Чтобы такого не происходило нужно сделать угловые откосы из цементной штукатурки причем со всех сторон.

После того как сделали наружное расширение необходимо сделать основной стояк, такой же как в чердачном помещении. Для выразительности можно выложить кирпичный оголовок.

В самую последнюю очередь необходимо установить колпак на кирпичный дымоход. Он в свою очередь защищает от воздействия окружающей среды: различных осадков и ветра. Защитный зонт может иметь разную форму. Самым оптимальным вариантом считается дефлектор.

В больших печах самым хорошим вариантом будет двухколпаковая система отвода дыма. Таким образом обеспечивается нормальный прогрев в доме. А еще уменьшаются препятствия движения дыма к вытяжному каналу.

Дымоход, дымоход в доме, как правильно сделать дымоход. Как правильно устанавливать дымоход, советы, виды дымоходов для частного дома. Устройство дымохода в доме, полезные советы

Дымоход – элемент практически любой системы отопления. Его предназначение – отвод дыма и газов, образующихся от сгорания топлива, из помещения. Если в доме имеется камин, печь, газовый котел или котел на твердом топливе, монтаж дымохода является обязательным (исключение – бездымоходные котлы, конвекторы). При этом всем привычный традиционный кирпичный дымоход все больше вытесняется более практичными и надежными аналогами. Дымоход нужно правильно спроектировать и установить в каждом отдельно взятом случае. Эксплуатация дымохода должна производиться строго по правилам, нарушение которых чревато такими последствиями, как задымление помещения, обратная тяга, отравление угарным газом, пожар. Чтобы этого не допустить, необходимо внимательно разобраться в устройстве дымохода и в требованиях, предъявляемых к его монтажу и установке. И если вы задались вопросом: как сделать дымоход в доме, нижеприведенная информация будет для вас полезной.

Требования к дымоходу, каким должен быть дымоход

Само собой разумеется, что любые дымоходы должены полностью соответствовать всем пожарным и строительным нормам. Так, при замене котла, довольно часто приходится менять и дымоход. Дымоходная труба должна иметь достаточную высоту, чтобы эффективно отводить все продукты горения. Ее высшая точка должна находиться на безопасном расстоянии от кровли. Если вы не уверены в собственных силах, во избежании неприятностей, устройство дымохода лучше доверить профессионалам. Кампания Велил проектирует, поставляет, монтирует дымоходы. Здесь работают специалисты высокой квалификации, о чем свидетельствуют рекомендательные письма от клиентов.

А если вы «дока» на все руки, информация о дымоходах, предоставленная ниже, надеемся, придет к вам на помощь в сложных ситуациях.

Минимальная высота трубы над крышей — 50 сантиметров. Но труба такой высоты подойдет только для плоской крыши, не имеющей никаких выступов. Если же крыша имеет выступающие элементы, которые расположены на расстоянии 1.5-3 метра от трубы, то ее высот должна быть такой же, как у выступающих частей. Когда они находятся ближе, труба должна быть выше не менее чем на полметра. Если покрытие кровли горючее, то высота трубы дымохода должна составлять минимум один метр, а лучше – полтора. Очень важна общая длина дымоходной трубы, которая от камеры сгорания до оголовка должна быть не меньше 5-ти метров.

Диаметр дымоходной трубы рассчитывают, исходя из мощности отопительного котла. Например, для котла, имеющего мощность 3.5 кВт диаметр дымоходной трубы должен составлять не менее 8-ми сантиметров.

Выбор дымоходной трубы

Для современных отопительных систем используются несколько видов дымоходов: коаксиальный дымоход, стальной дымоход и сэндвич-дымоход. Кирпичные дымоходы сегодня практически не используются: они не долговечны, быстро засоряются сажей, разрушаются от конденсата. Кирпичный дымоход при интенсивной эксплуатации служит не более 5-ти лет, после чего кладку потребуется обновить. А это дорогой и трудоемкий процесс. Стальной дымоход монтируется из однослойных модулей.

Это самый простой и дешевый вариант, но, в то же время, самый пожароопасный, так как металл очень сильно нагревается.

Сэндвич-дымоход лучше всего подходит для установки в деревянном доме.

Этот тип дымохода представляет собой двухслойную стальную конструкцию из труб разных диаметров. Промежуток между трубами заполняют теплоизоляционным негорючим материалом. Рассчитывая диаметр такого дымохода, ориентируются на внутреннюю трубу.

Что касается коаксиального дымохода, то он тоже состоит из двух вложенных друг в друга труб, между которыми оставляют воздушную прослойку, обеспечивающую теплоизоляцию дымохода. Кислород, которые поступает через воздушную прослойку между трубами, поддерживает процесс горения в котле.

Внутренняя труба крепится внутри наружной с помощью стальных перемычек. Важное преимущество коаксиального дымохода: его можно вывести на улицу прямо через стену. Это очень упрощает монтаж и удешевляет конструкцию. Коаксиальный дымоход устанавливают в основном на газовые котлы.

Дымоход в деревянном доме

Так как деревянные дома в наше время пользуются большой популярностью, в рамках данной публикации мы рассмотрим вопрос устройства дымохода в данном типе жилого здания.

Сделать дымоход в доме из дерева – дело довольно серьезное и ответственное. Древесина начинает обугливаться уже при 200 градусах Цельсия, а при 300 уже горит. Поэтому дымоход нужно сделать правильно, чтобы не спалить жилье и не отравиться угарным газом.

В приведенной ниже таблице указана температура отходящих газов различных отопительных приборов и сжигаемого топлива.

Человечество тысячелетиями живет в деревянных постройках и обогревает их с помощью печей, каминов, очагов, и.т.д. Естественно, за столь долгое время накоплено немало полезного опыта, который отображен в современных регламентах по пожарной безопасности, строительству и монтажу систем обогрева. Монтаж и установка дымохода в деревянных домах также регламентированы в документах, утвержденных государственными инстанциями.

Например есть такой документ, как СниП 41-01-2003 – « Отопление, вентиляция и кондиционирование». Именно на этот документ ссылаются соответствующие инстанции. Согласно СниПу, расположение легковозгораемых предметов ближе 130 мм от бетонной, кирпичной или керамической трубы в изоляции строго запрещено. Для труб из керамики, не имеющих теплоизоляции это расстояние составляет 250 мм. Дерево горит очень хорошо, большинство видов утеплителя тоже, а уж о полимерных пароизоляционных и гидроизоляционных пленках и говорить нечего. Поэтому излишне будет напоминать, что эти материалы ни в коем случае не должны соприкасаться с дымоходом.

примыкание дымохода к деревянной стене

Деревянную стену необходимо максимально надежно изолировать от дымохода. Расстояние должно составлять не менее 25-ти сантиметров. Если не установлена асбестовая изоляция, то дымоход должен находиться от стены на расстоянии в 38 сантиметров.

Получившееся свободное пространство можно замуровать стенкой в четверть кирпича с обеих сторон. В недавно построенных срубах устанавливают скользящий щит из досок, чтобы учесть неизбежную усадку здания. К щиту крепят примыкающую боковую стенку, в которой устраивают отверстия для циркуляции воздуха.

Деревянный пол в отступке необходимо закрыть кирпичом, керамической плиткой или любым другим негорючим материалом.

правила прокладки дымохода через крышу

Расстояние между стенкой дымохода и стропилами должно составлять 13 сантиметров минимум. Это пространство заполняют каменной ватой. Вата не должна содержать органических связующих элементов. Если при устройстве кровли использовался легковоспламенимый материал, например, рубероид , то расстояние должно быть удвоено. В местах, где проходит дымоход, на крышу устанавливают негорючие материалы на расстоянии не менее полуметра от трубы — шифер, кровельную сталь, и.т.д.

Дымовую трубу поднимают над уровнем кровли не меньше чем на полметра, если она расположена неподалеку от конка скатной кровли, не ниже конька кровли при выходе оси дымохода от полутора до трех метров от конька, а также не ниже условной линии, проведенной от конька под углом 10 градусов вниз к горизонту, если ось дымохода выходит более чем в трех метрах от конька.

прокладка дымохода через межэтажное перекрытие в деревянном доме

Несомненным плюсом является наличие всех необходимых деталей для монтажа современных дымоходов. В случае с межэтажным перекрытием необходимо приобрести готовую заводскую разделку для прокладки дымохода. Она называется чердачной или межэтажной. Внутренний диаметр разделки должен соответствовать внешнему диаметру дымоходной трубы. Далее между балками вырезают квадратное отверстие по размеру квадратных деталей межэтажной разделки. Отверстие делают с небольшим запасом, чтобы можно было обернуть трубу негорючим материалом в несколько слоев. Далее через отверстие проводится дымоходная труба, свободное пространство заполняется каменной ватой.

Важный момент: все стыки дымоходной трубы должны находиться снаружи, запускать их внутрь перекрытия нельзя.

прокладка дымохода через крышу

Вопрос прокладки дымохода через крышу решается примерно так же, как и в случае с межэтажным перекрытием. Покупается готовая разделка, в данном случае крышная (иногда ее называют кровельной разделкой).

Разделки бывают разных размеров, и изготавливаются с разными углами уклона. Необходимо отметить, что проход кровли немного сложнее прокладки дымохода в межэтажном перекрытии. От трубы до деревянных элементов крыши должно соблюдаться расстояние 25 сантиметров со всех сторон. Дымоход и отверстие закрывается специальным элементом, именуемым «крыза».

Крызу сверху заводят под кровельный материал. Поверх крызы на дымоход одевают окапник и надежно зажимают его с помощью хомута, обеспечивая, таким образом, защиту от атмосферных осадков. Как и в случае с межэтажным перекрытием, все стыки дымоходной трубы обязательно должны оставаться снаружи

прокладка дымохода через стену

Очень часто сэендвич-дымоходы выводят наружу прямо через стену. В этом способе есть много положительных моментов: не нужно тратить время и усилия на проход через перекрытия и крышу, существенно снижается вероятность пожара. В данном случае нужно добавить горизонтальный проход через вертикальную поверхность. Если говорить о термоизоляции, то данный узел ничем не отличается от прохода через межэтажное перекрытие. Сложность состоит в том, что новый бревенчатый сруб неизбежно даст усадку, поэтому необходимо установить скользящую прокладку разделки.

Важный момент: если дом будет обогреваться с помощью печи, котла на твердом топливе или камина, сверху на дымоход необходимо установить искрогасители.

кирпичный дымоход в деревянном доме

Хотя современный рынок предлагает массу материалов для дымоходных труб, кирпич все еще остается довольно популярным строительным материалом для дымоходов.

Кладка дымоходной трубы обязательно должна выполняться с перевязкой. Внутри дома кирпич кладут на известковый раствор, а поверх кровли – на цементный. Недопустимо использовать для строительства дымохода пустотелый кирпич. Шов между кирпичами должен быть не больше 1-го сантиметра. Штукатурить дымоход внутри запрещено. Так как кирпичный дымоход весит довольно прилично, под него нужен независимый фундамент.

Со временем кирпичная кладка неизбежно начинает разрушаться под воздействием кислотного конденсата, обломки падают вниз и постепенно сужают дымоходный канал. Внутренняя поверхность дымохода неровная и шероховатая, из-за чего внутри начинает скапливаться сажа. Чтобы свести все эти недостатки к минимуму, в дымовой канал вкладывают трубу из асбоцемента. Пространство между трубой и стенками дымохода заливают бетоном или цементным раствором. Этот метод называется «гильзовка».

керамический дымоход

В последнее время дымоходы из керамики очень часто устанавливают в деревянных домах. Керамический дымоход представляет собой сборную модульную конструкцию. Внутренняя труба дымохода изготовлена из устойчивой к высоким температурам и кислотам крепкой долговечной керамики. Внутренняя поверхность дымоходной трубы гладкая, сажа на ней практически не оседает. Из-за большого веса для керамического дымохода необходимо делать фундамент.

дымоход из сэндвич-труб

Этот тип дымохода пользуется вполне заслуженной популярностью. Он прост и удобен в монтаже. Конструкция весит немного, под нее не нужен фундамент. Гладкие внутренние стенки не накапливают сажу и не препятствуют потоку тяги. Внутренняя труба сделана из устойчивой к кислотам нержавеющей стали.

Выбирая дымоход для той или иной системы отопления, необходимо помнить о температуре дымового газа (смотрим таблицу выше). Так, толщина стенок внутренней стальной трубы должна составлять не меньше 0.5 мм для газовых котлов, а также котлов на солярке и пеллетных котлов. Для печей, каминов и котлов на угле – 0.8-1 мм. Слой теплоизоляции должен составлять 10 сантиметров для печей, котлов на угле и каминов, для автоматизированных котлов – 5 сантиметров.

https://www.youtube.com/watch?v=7jiCq3rE_98

терминов, которые вы должны знать — терминология дымохода

Терминология дымохода

Зола
Твердый остаток, оставшийся после тщательного сжигания горючего материала или химического окисления.

Зольник
Отверстие, обычно с дверцей на петлях и расположенное внизу камина, через которое можно сбрасывать золу.

Яма для золы
Ящик для золы, расположенный в основании дымохода.

Перегородка
Предмет, установленный в приборе для изменения направления или задержки воздушного потока, топливовоздушных смесей или дымовых газов.

Воздуходувка
Вентилятор, используемый для нагнетания воздуха под давлением.

Окись углерода
Ядовитый газ без запаха, цвета и вкуса, являющийся побочным продуктом неполного сгорания. Токсично.

Chase
Область вокруг металлических дымоходных труб, имитирующая дымоход.Погоня обычно строится с использованием деревянных или стальных шпилек. Наиболее распространенное внешнее покрытие — токарный станок и лепнина. Другие варианты включают облицовку из кирпича / камня или деревянный сайдинг.

Дымоход
Один или несколько проходов, вертикальных или близких к ним, для отвода дымовых газов от прибора во внешнюю атмосферу.

Заглушка дымохода
Защитное покрытие или кожух для верхней части дымохода, предназначенное для предотвращения попадания дождя, снега, животных и т. Д.

Очистка дымохода
(Также известна как очистка) Процесс удаления сажи, креозота и мусора из дымохода. Это нужно делать регулярно, чтобы дымоход работал максимально эффективно и безопасно.

Соединитель дымохода
Трубка, соединяющая топливный прибор с дымоходом.

Вкладыш дымохода
Внутренняя часть дымохода, содержащая продукты сгорания.Он может быть изготовлен из глиняной плитки или из металла. Чтобы дымоходы были исправными, они должны оставаться в целости и сохранности, без перфорации, трещин или повреждений любого рода, которые могут позволить продуктам горения проникнуть в жилые помещения дома, или теплу от продуктов сгорания, чтобы создать опасность для горючих материалов. материалы возле дымохода, такие как каркас, стены, потолки, изоляция или пол.

Corbel
Элементы каменной кладки, выступающие или выступающие вверх и наружу от лицевой стороны стены или дымохода рядами, чтобы сформировать опору или выступ для балки, стропила или другого элемента.

Креозот
Отложения в дымоходах и дымоходах, образующиеся в виде конденсированного древесного дыма.

Cricket
(также называемый седлом) Конек, который простирается от задней части дымохода к скату крыши с целью отвода воды от соединения между дымоходом и крышей.

Crown
Небольшой наклон или скошенный край на верхней поверхности дымохода, предназначенный для отвода воды от футеровки дымохода.

CSIA
(Американский институт безопасности дымоходов) CSIA — это некоммерческое, освобожденное от налогов образовательное учреждение, занимающееся безопасностью дымоходов и вентиляционных систем.

Заслонка
Клапан, обычно подвижная или выдвижная пластина, для управления потоком воздуха или дыма.

Заслонка (верхнее крепление)
Расположена наверху дымохода. Работает, закрывая верхнюю часть дымохода, когда он не используется, чтобы холодный воздух не попадал в дом и чтобы теплый / холодный воздух не попадал в открытый дымоход.Кабель проходит по стороне дымохода и прикрепляется к боковой стенке топки. Трос управления открытием и закрытием заслонки

Прямое соединение
Соединитель от топки или топочной печи к первому дымоходу в камине.

Прямая вентиляция
Двустенная труба, в которой отработанный воздух удаляется облицовкой, а воздух для горения вводится в устройство между внутренней облицовкой и внешней стенкой.

Тяга
Поднимающийся газ создает перепад давления, называемый тягой, которая втягивает воздух для горения в прибор и выталкивает выхлопные газы наружу через дымоход.

Очистка вентиляционного отверстия сушилки
Ворс, образующийся при сушке одежды, попадает в вентиляционную систему сушилки. Ворс, удаляемый вручную из ловушки для ворса на сушилке, представляет собой очень небольшую часть ворса, которая накапливается в вентиляционной системе. Скопление ворса приводит к тому, что сушилке требуется больше времени для сушки стандартной загрузки одежды, и возникает опасность возгорания.

Топка
Камера камина или печи, в которой фактически горит огонь.

Firebrick
Кирпич, состоящий из глины и кремнезема, выдерживает высокие температуры, например, в топке.

Каминные вставки
Дровяные, угольные, пеллетные или газовые отопительные приборы, которые подходят для существующего камина.

Гидроизоляция
Листовой металл или другие материалы, используемые для гидроизоляции впадин кровли или угла между дымоходом и крышей.

Дымоход
Проход в дымоходе для отвода дымовых газов в атмосферу.

Вкладыш дымохода
Специальный вкладыш, требуемый нормами и стандартами для покрытия внутренней поверхности дымохода. Вкладыш служит буфером между дымовыми газами и стенками дымохода и предназначен для удержания продуктов сгорания.

Газовая вставка
газовая горелка, работающая на пропане или природном газе; топка входит в имеющийся камин и создает мощный источник тепла. Дымоход (вентиляция) идет вверх через существующий дымоход и выходит наружу.

Газовые камины
Камины, которые были переведены с дров на газ или построены для использования газа. Чаще всего их основная цель — атмосфера, а не тепло.

Подоконник
Площадь пола в топке камина или каминной печи.

Лайнер
Внутренний элемент двустенного дымохода.

Дымоход для каменной кладки
Дымоход из кирпича, камня или армированного портландцементного бетона, выложенный подходящими облицовками дымохода, построенный в соответствии с применимыми требованиями строительных норм.

Каменный камин
Очаг и топка из массивных каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящей дымовой трубой.

Дымоход с несколькими дымоходами
Одиночный дымоход, содержащий более одного дымохода.

NFPA
Национальная ассоциация противопожарной защиты — Международная организация по кодам и стандартам.

Пеллеты
Маленькие шарики или блоки из древесных опилок без добавок.

Parging
Тонкий слой раствора, наносимый на внутреннюю часть каменного дымохода или на стены дымовой камеры.

Пиролиз
Химическое изменение древесины, угля или других горючих материалов в результате воздействия тепла.

Reline
Относится к замене облицовки дымохода, когда труба и изоляция проходят через существующий дымоход, который требует ремонта.

Дымовая камера
Камера в камине прямо над дымовой полкой и простирается до основания дымохода.

Дымовая полка
Область в нижней части дымовой камеры, образованная задней стенкой топки, выгибается вперед. Полка находится на пересечении коптильной камеры и топки. Заслонка обычно расположена на передней стороне дымовой полки.

Заглушка дымохода с одинарным дымоходом
Заглушка дымохода, предназначенная для присоединения и закрытия одного дымохода из глиняной плитки.

Вкладыши из нержавеющей стали
Труба из нержавеющей стали, жесткая или гибкая, предназначена для замены футеровки дымоходов каменной кладки, когда исходная облицовка из глины треснула или сломалась.Может также использоваться для облицовки каменного дымохода без глиняной облицовки.

Сажа
Мягкие, черные или коричневые, бархатистые отложения углеродных частиц внутри приборов, дымоходов или разъемов, возникающие в пламени с низким содержанием кислорода.

Stack Effect
Тенденция более теплого воздуха подниматься внутри конструкции, создавая более низкое давление в нижних частях здания.

Тепловое расширение
Изменение температуры внутри дымохода или системы воздуховодов, вызывающее расширение металлических поверхностей.

Насадка
Фиксированное или съемное кольцо, трубка или облицовка, обычно расположенные в отверстии, где соединительный элемент дымохода проходит через стену и входит в дымоход или вентиляционное отверстие.

Горловина
Отверстие над топкой камина, через которое дымовые газы проходят из топки в дымоход. Сборка рамы заслонки камина обычно располагается в горловине камина.

Верхний уплотнительный клапан
(также называемый верхним демпфером) Устройство, устанавливаемое наверху дымохода с целью герметизации дымохода, когда камин не используется.Они часто используются в качестве замены горловинных заслонок, которые устанавливаются непосредственно над топкой, когда строится дымоход из каменной кладки. Демпферы с верхним уплотнением намного более эффективны, чем демпферы горловины, потому что они обеспечивают уплотнение из силиконовой резины, а не металл по металлу.

Без вентиляции, без вентиляции или без вентиляции
Используемый термин относится либо к газовым поленьям с низким БТЕ, либо к каминам, работающим на гелевом топливе, для вентиляции которых не требуется дымоход или дымоход.

UL — Underwriters Laboratories
Продукция Schebler Chimney Systems имеет особые сертификаты, свидетельствующие о соответствии стандартам безопасности, установленным Underwriters Laboratories.

Вентиляционное отверстие
Непрерывный проход от воротника дымохода к вытяжному шкафу. Температура дымовых газов на выходе не превышает 600 градусов.

Video Scan
Включает видеокамеру с замкнутым контуром и монитор для осмотра внутренней части дымоходов и других труднодоступных мест. Это очень подробная часть процесса проверки.

Дровяные печи
Закрытые приборы, чаще всего изготовленные из стали или чугуна, используемые для сжигания дров с целью обогрева внутреннего пространства.

Выбор подходящего камина или устройства для модернизации камина

На этой странице:

Виды каминов

Есть два основных типа дровяных каминов:

Традиционные каменные камины, которые обычно строятся из кирпича или камня и строятся каменщиком на месте
Камины малой массы, которые проектируются и собираются на заводе перед установкой

Камины с малой массой — это недорогой вариант, широко используемый при строительстве новых домов в США.Большинство каминов, будь то каменные или маломощные, не используются в качестве основного источника тепла — они служат в первую очередь для обогрева окружающей среды и вторичного отопления. Фактически, большинство традиционных открытых каминов теряют более 90 процентов тепла огня из дымохода, и большая часть нагретого воздуха в комнате уходит вместе с ним.

Камины не следует путать с каминными топками, которые представляют собой дровяные печи, переоборудованные для установки в существующие каминные проемы.

Модернизация камина

EPA включает устройства для переоборудования каминов в рамках Добровольной программы создания каминов.Модернизация камина устанавливается в существующий дровяной камин, и при правильной установке может снизить загрязнение воздуха примерно на 70%. Эти устройства горят чище, чем традиционные камины, но выделяют больше дыма, чем дровяные печи, сертифицированные EPA.

Камины и устройства для модернизации каминов, отвечающие требованиям Агентства по охране окружающей среды

Программа добровольных каминов Агентства по охране окружающей среды для производителей дровяных каминов и устройств для модернизации каминов поощряет производство и продажу более чистых устройств.EPA не продвигает продажу дровяных каминов по сравнению с другими устройствами; однако EPA поощряет тех, кто покупает камин, покупать самую чистую модель.

Новые устройства, соответствующие требованиям EPA, часто имеют бирку на передней части камина или дооснащаются, чтобы продемонстрировать, что эти модели соответствуют требованиям EPA, чтобы считаться более чистыми (см. Соответствующую информацию о различиях между квалифицированными и сертифицированными устройствами EPA). Постоянная этикетка EPA должна быть легко видимой и содержать разборчивую информацию, необходимую для всего срока службы устройства.

Бирка указывает на то, что камины примерно на 70% чище, чем старые модели каминов. В случае устройств для переоборудования камина бирка указывает на то, что устройство может снизить загрязнение примерно на 70% при правильной установке.

Как выбрать щетку для дымохода

Поскольку стандартного каминного дымохода не существует, прежде чем вы решите, какой размер и тип дымоходной щетки вам понадобится для очистки дымохода, вам необходимо сначала измерить внутренние размеры вашего камина или дымохода дровяной печи.Чтобы измерить внутренние размеры дымохода, вам нужно будет залезть на крышу. Поднимаясь на крышу, используйте соответствующие средства защиты и соблюдайте осторожность при измерении внутренних размеров дымохода.

Неправильная очистка дымохода может иметь серьезные последствия. По мере того, как креозот накапливается внутри дымохода и проходит через три стадии, со временем он становится все более и более вредным для конструкции и функционирования дымохода, а также для безопасности вашего дома и семьи.По мере развития креозота он становится чрезвычайно легковоспламеняющимся и может вызвать крупный пожар в доме. Правильный выбор щетки для дымохода, а также регулярный осмотр и очистка дымохода с помощью креозотового средства для удаления креозота снизят риск разрушительного пожара в дымоходе и сохранят работоспособность дымохода с максимальным потенциалом.

Если вы ищете средство для чистки дымохода, которого не видите, позвоните нам по бесплатному телефону 1.877.734.2458 или напишите нам по электронной почте.

Как измерить диаметр металлического / сборного дымохода:

Для металлических или сборных дымоходов вам необходимо снять заглушку дымохода, а затем измерить расстояние по внутреннему диаметру дымохода.Выберите круглую проволоку или поли-щетку того же диаметра, что и дымоход. Для металлических дымоходов рекомендуется использовать щетку Poly, поскольку она не царапает и не стирает внутреннюю облицовку из нержавеющей стали.

Как измерить диаметр каменного дымохода:

Для каменных дымоходов вам необходимо измерить внутренние размеры дымохода в обоих направлениях. Купите щетку размером как минимум с облицовку дымохода, иначе она не достигнет боковых стенок дымохода и не будет работать должным образом.Если вы купите слишком большую щетку для дымохода, вам будет сложнее спуститься в дымоход, но она будет работать, если она не будет слишком большой. Если у вас овальная облицовка дымохода, вы можете купить щетку такого размера, как прямоугольные размеры, а затем отрезать зубцы, чтобы сделать ее овальной. Доступны некоторые овальные щетки для дымохода. Позвоните нам, если вы не можете найти то, что вам нужно.

ЩЕТКИ ДЛЯ ДЫМОХОДА ИЗ ЩЕТИНЫ

Дымоходные щетки с проволочной щетиной используются чаще всего и обычно отлично справляются со своей задачей.Доступны версии Homeowner и Master Sweep. Версия Master Sweep имеет больше щетины и, как правило, упрощает и ускоряет работу. Не рекомендуется использовать проволочные щетки с щетиной для металлических дымоходов.

Купить сейчас

ЩЕТКИ ДЛЯ ДЫМОХОДА С ПЛОСКОЙ ПРОВОЛОКОЙ

Щетки для дымохода с плоской проволочной щетиной

жестче, чем обычные щетки с проволочной щетиной, а плоские выступы обеспечивают лучшее очищающее действие: отлично подходит для глазурного креозота.

Купить сейчас

ПОЛИМЕРНЫЕ ЩЕТКИ

Дымоходные щетки Poly рекомендуются для металлических дымоходов, так как они не царапают стенки дымохода.Стандартные щетки из полиуретана очень жесткие, и с ними может быть трудно работать в очень грязной дымовой трубе, а также они не обходят изгибы, которые могут присутствовать в дымоходной системе. Щетки Pre-Fab poly более гибкие и рекомендуются там, где есть изгибы или большое количество креозота затрудняет очистку стандартными поли щетками.

Купить сейчас

СТЕРЖЕНЬ ИЗ СТЕКЛА

Стержни из стекловолокна

не имеют большого изгиба. Их следует использовать в дымоходах, которые в значительной степени являются прямым выстрелом.Стержни 5SB-30624M изгибаются до 90 градусов, чтобы вы могли войти в дымоход через большинство каминов, но не пройдут через колено 45 градусов в дымоходе. Стержни 5SB-36048M вообще не сильно прогибаются. Они хороши для прямых дымоходов с сильными скоплениями креозота, требующими силы для проталкивания скоплений.

Купить сейчас

НЕЙЛОНОВЫЕ УДИЛИЩА

Супергибкие стержни используются в дымоходах, где есть крутые изгибы. Эти стержни изгибаются на 90 градусов и более.Из-за чрезвычайной гибкости и тонкого диаметра стержня они могут стать слишком гибкими при длинных участках дымохода. Их лучше всего использовать, когда изгиб находится в конце дымохода, и их можно использовать в сочетании со стержнями других стилей.

Купить сейчас

ПОЛИПРОПИЛЕНОВЫЕ УДИЛИЩА

Дымоходные щетки Poly рекомендуются для металлических дымоходов, так как они не царапают стенки дымохода. Стандартные щетки из полиуретана очень жесткие, и с ними может быть трудно работать в очень грязной дымовой трубе, а также они не обходят изгибы, которые могут присутствовать в дымоходной системе.Щетки Pre-Fab poly более гибкие и рекомендуются там, где есть изгибы или большое количество креозота затрудняет очистку стандартными поли щетками.

Купить сейчас

СОЕДИНИТЕЛИ СТЕРЖНЯ

Доступны адаптеры

для подключения Lock-Fast Rod напрямую к Proflex Rods, быстросъемным соединениям и многим другим.

Купить сейчас

НЕЙЛОНОВЫЕ УДИЛИЩА

ProKleen 5 Foot Steel Rod — 5-футовый стальной стержень изготовлен из стали 1/4 дюйма. Используйте 1-футовый стартовый стержень, чтобы вставить его в сверло для тяжелых условий эксплуатации, а затем прикрепите другие стержни к своей стартовой штанге.Эти стержни также могут использоваться в качестве сменных стержней для системы ProKleen. Стержни ProKleen имеют подпружиненный фиксирующий механизм, который не откручивается. Таким образом, ваша дрель может вращать вашу систему ProKleen как по часовой стрелке, так и против часовой стрелки. Штанга для стартера длиной 1 фут и штанга 2,5 футов продаются отдельно.

Купить сейчас

ЗАГЛУШКА ДЫМОХОДА

Пока вы пытаетесь найти щетку для дымохода, вы можете также подумать о приобретении заглушки для дымохода. Заглушки для дымохода не только решают проблемы с вытяжкой, но и предотвращают попадание животных, погодных явлений и мусора в дымоход.Заглушки дымохода также препятствуют проникновению воды и влаги в слои облицовки дымохода, что может привести к преждевременному выходу из строя и другим проблемам с дымоходом.

Купить сейчас

3 способа потушить пожар в дымоходе

Обучена и обучена ли ваша пожарная компания тушению пожаров в дымоходах?

Поздней осенью, когда листья поворачиваются, в воздухе появляется озноб, а запах горелой пыли от только что топленных печей усиливает возгорание дымоходов.Лучше начинать тренировку сейчас, пока не вспыхнул первый пожар в дымоходе.

Размер дымохода увеличен

Пожарный из Ланкастера, штат Массачусетс, тушит дымоход (фото Скотт Лапрейд).

Пожары в дымоходах могут воспламениться со взрывом и, как правило, достаточно шумны и драматичны, чтобы их могли заметить соседи или прохожие.Жертвы их сравнивают звук пожара с тихим грохотом, как в грузовом поезде или низколетящем самолете.

Известно, что пламя вырывается из верхней части дымовой трубы в сопровождении густого дыма. Первым признаком пожара в дымоходе обычно является шум — ревущий звук, который становится все громче по мере усиления огня и достигает температуры до 2000 градусов по Фаренгейту.

Объем огня, дыма и тепла от этого типа пожара может вытолкнуть горячие газы из существующих трещин в дымоходе или вызвать выход из строя внутренних соединителей.Если смотреть снаружи, большой объем дыма, искры и огонь могут выходить на несколько футов над дымоходом.

Накопление креозота делает возможным возгорание в дымоходе

Однако не все очаги дымохода видны снаружи. Некоторые из них представляют собой медленно горящие пожары, в которых не хватает воздуха или топлива, которые характерны для больших, бросающихся в глаза видимых пожаров.

Но даже они имеют высокие температуры, которые могут нанести такой же вред конструкции дымохода и близлежащим горючим частям дома, как и более динамичные пожары.В общих чертах, камины и дровяные печи спроектированы таким образом, чтобы обеспечить возможность возгорания с безопасным контролем, а дымоход обеспечивает удаление побочных продуктов сгорания.

Эти вещества выходят из камина и дровяной печи и постепенно поднимаются в относительно более прохладный дымоход, где происходит конденсация. Но когда продукты остывают, они могут сливаться в липкое вещество, креозот, которое прилипает к внутренней облицовке стенок дымохода.

Креозот имеет черный или коричневый цвет, имеет твердую или хлопьевидную консистенцию. Он может быть смолистым, жидким и липким или блестящим и затвердевшим. Часто все формы встречаются в одной дымоходной системе.

Независимо от внешнего вида креозота, он легко воспламеняется. Если количество креозота накопилось достаточно, можно разжечь дымоход.Хотя креозот может гореть в любом количестве, профессиональные трубочисты опасаются, когда креозот накапливается в достаточном количестве, чтобы выдержать длительный, горячий и разрушительный пожар в дымоходе.

По сути, все дымоходы изготавливаются аналогичным образом. Побочные продукты пожара уходят вверх конвекцией через дымоход. Это обычно называют тягой огня.

Существует несколько факторов, которые могут привести к скоплению креозота, о которых следует знать жителям вашего района, в том числе несоблюдение надлежащей температуры внутри дымохода, сжигание недостаточно высушенной древесины и невозможность прочистить дымоход на дымоходе. постоянная основа.

Размер огня, конструкция камина и дымохода, а также его возраст увеличивают возможное распространение огня.

Тактика пожаротушения дымохода для пожарных

Как и при любом пожаре, безопасность жизни должна быть в первую очередь. К счастью, большинство пожаров в дымоходах позволяют жильцам выходить из дома самостоятельно.Это значительно снижает влияние на прохождение первичного броска. Убедитесь, что люди полностью эвакуированы. А поскольку все пожары непредсказуемы, пожарные должны носить полные СИЗ, включая автономный дыхательный аппарат.

Пожары в дымовой трубе следует направлять в качестве ответных мер по всей конструкции до тех пор, пока не будут оценены размеры, местоположение и доступ. Выполните хорошее увеличение размеров, чтобы убедиться, что точное местоположение и размер очага возгорания подтверждены.

Вы не всегда будете видеть огонь из дымохода по прибытии. Отключите другой реагирующий аппарат только после того, как вы хорошо оценили дымоход и прилегающие участки.

Протяните линию предварительного соединения к передней части конструкции на случай, если возгорание окажется больше, чем предполагалось изначально. Установите командование, отслеживайте свой персонал и назначьте офицера безопасности, когда это возможно.Стратегические цели при пожаре в дымоходе состоят из:

Тушение пожара
Расширение предельного огня
Вентиляция по необходимости
Капитальный ремонт для предотвращения повторного розжига
Утилизация

Проверьте показания окиси углерода в доме с помощью детектора CO. И помните, что когда огонь горит, он может вызвать отказ внутренних опорных конструкций, позволяющих расширяться от дымохода до стен, потолков, чердаков и других скрытых строительных элементов.

Как только определение CO будет сделано, отправьте разведывательную группу прямо на чердак и убедитесь, что огонь не распространился на это пространство или петушиный домик. Осмотрите саму топку и как можно больше дымохода внутри дома. В это время очень полезны тепловизионные камеры.

Если пожар локализуется в системе дымохода, переходите к методам тушения пожара в дымоходе.

Используйте подходящие лестницы, когда требуется доступ на крышу.
Зайдите в зону дымохода и снимите колпачок дымохода, птичьи сетки или искрогасители.
Осмотрите дымоход с помощью зеркала, чтобы определить степень возгорания.
Помните о статической нагрузке, которую вы добавляете к конструкции крыши, особенно если в последнее время на опору крыши был нанесен значительный снег.

В хорошую погоду возгорание в дымоходе случается редко, поэтому следите за тем, чтобы стоять на ногах в условиях снега или ледяного дождя.

Методы пожаротушения дымовых труб

Существует несколько различных методов тушения пожара в дымоходе, но для всех требуется сухое химическое средство тушения ABC. Независимо от способа тушения, вы значительно повысите свою способность действовать рядом с ним, если потушите пожар в топке.

Выгрузите дрова из топки, поместите их в металлическое ведро и выгружайте за пределами дома. Продолжайте делать это, пока все дрова и горячий пепел не будут удалены из топки. Разгрузите ведро за пределами дома и смочите его из шланга, баллончика с водой под давлением или заранее подготовленной линии атаки.

Убедитесь, что дрова и раскаленный пепел больше не горят — вы не хотите, чтобы дерево или дом загорелся после того, как вы уйдете.После тушения пожара в топке (обычно с помощью водяного огнетушителя под давлением) закройте тягу, чтобы уменьшить количество воздуха, питающего огонь в дымоходе.

Что касается методов тушения пожара в дымоходе, то здесь их три.

Бомба сверху
Атака снизу
Надуть

1.Бомба сверху

Используйте сухой химический порошок в герметичных пластиковых пакетах. Его можно сбросить сверху дымохода через уже открытый верх дымохода. В зависимости от размера дымохода вы можете пропустить через него несколько мешков. Когда пакеты падают, их вес переносит их вниз к ограничителю тяги.

Мешки расплавятся, и их сухой порошок попадет в дымоход.Когда порошок высвобождается, он становится достаточно легким, чтобы его можно было поднять вверх, и должно произойти успешное тушение.

2. Атака снизу

Этот метод требует кратковременного открытия ограничителя тяги, что может временно увеличить размер пожара. Согласуйте открытие ограничителя тяги с вводом сопла сухого химического огнетушителя за ограничитель тяги и выпускайте его в дымоход по направлению вверх.

Тепло огня будет уносить средство тушения вверх, чтобы помочь в тушении пожара. Известно, что этот метод вызывает небольшой беспорядок внутри дома из-за сопутствующего перемещения порошка для тушения, поэтому перед тем, как начать, подумайте о том, чтобы положить брезент для спасения. Кроме того, для двухэтажной конструкции могут потребоваться оба метода из-за длины дымохода.

3.Выдуть это

Метод мой любимый. Это требует некоторой подготовки перед вызовом, но это того стоит. Отрежьте кусок фанеры размером 4 x 4 фута и установите две ручки на одной стороне примерно на 30 см от двух параллельных сторон посередине.

Для правильной работы этого метода требуется вентилятор с положительным давлением. Перед использованием PPV убедитесь, что ваша команда обнаружила очаг пожара и не беспокоится о возгорании за пределами дымохода или топки.Убедитесь, что все другие отверстия в конструкции закрыты, за исключением отверстия, которое будет использовать PPV.

Поместите фанеру перед топкой и скоординируйте запуск вентилятора PPV. После того, как вентилятор PPV был запущен, сдвиньте фанеру, чтобы сделать небольшое отверстие (около 1 фута шириной) с одной или другой стороны. Разрядите огнетушитель в отверстие и дайте вентилятору PPV протолкнуть огнетушащее вещество в зону дымохода.

Держите фанеру открытой примерно на минуту, закройте сквозняк, остановите и повторно оцените огонь с помощью тепловизора. Во всех случаях убедитесь, что пожар потушен с помощью визуальных, инфракрасных или тепловизионных методов.

В некоторых отделениях используются дымоходные цепи, которые спускаются через верхнюю часть дымохода. Это устройство используется для сбивания креозота со стенок дымохода на дно топки.Это требует, чтобы персонал работал с крыши, и увеличивает риск, связанный с завершением сценария.

Рассмотрите возможность работы с платформы, чтобы повысить свой профиль безопасности, если вам необходимо выполнить этот маневр. Наш отдел не несет это оборудование и вместо этого подтверждает тушение пожара и отсутствие распространения пожара, а затем советует домовладельцам, чтобы компания по очистке дымоходов отреагировала на очистку их камина / дымохода и проверила его перед тем, как поджечь еще один пожар. их очаг.

Большинство пожаров в дымоходах можно успешно потушить одним или несколькими из этих методов. Однако есть и другие методы. Серийно выпускаемые сопла для дымоходов обеспечивают малый объем воды. Это также приводит к образованию лужи с водой, содержащей золу и креозот, на дне топки и, как правило, на полу перед ней.

Обслуживание клиентов и очистка

Ручки следует использовать только в крайнем случае, так как они могут необратимо повредить существующую кладку или металлические футеровки дымохода.Повысьте свои навыки обслуживания клиентов, используя беговые дорожки и огнестойкие защитные покрытия возле камина во время ремонта и ремонта. Тщательная уборка может принести вашему отделу ценную похвалу домовладельцев.

Многие пожарные команды регулярно разводят дымоходы, когда становится холодно. С возгоранием в дымоходе, как правило, легко справиться, если предпринять правильные действия. Ознакомьтесь с тем, как в вашем отделе предпочитают тушить дымоход.И если у вас есть другой метод тушения пожара в дымоходе, я хотел бы услышать о нем.

Эта статья, первоначально опубликованная в 2008 году, была обновлена.

Уход за дымоходом Monocacy — Подрядчик по кладке в Фредерике и Хагерстауне

Наш техник выполнит полное прочистку дымохода и проверку уровня I. После завершения обслуживания наш техник предоставит письменный отчет о проверке, в котором будет четко указано, находятся ли различные компоненты дымохода в удовлетворительном состоянии.

Американский институт безопасности дымоходов рекомендует чистить и / или проверять дымоходы на ежегодной основе, чтобы снизить риск возгорания дымохода и повысить эффективность нагрева. Возгорание в дымоходе возникает из-за скопления креозота в дымоходе, который становится достаточно горячим, чтобы воспламениться. Правильный уход и очистка могут значительно уменьшить скопление креозота, снижая риск потенциального пожара в дымоходе.

Чтобы подготовиться к чистке дымохода, просим вас прекратить горение в установке по крайней мере за 12 часов до плановой чистки.Нам нужно, чтобы устройство было достаточно холодным, чтобы оборудование для очистки могло безопасно проходить через дымоход, а технический специалист мог должным образом осмотреть систему.

Инспекция уровня I

В ходе проверки Уровня I ваш специалист по обслуживанию дымохода осмотрит легкодоступные части дымохода снаружи, внутри, а также доступные части прибора и соединения дымохода. Ваш техник будет следить за основной прочностью конструкции дымохода и дымохода, а также за установкой и подключением основного устройства.Техник также проверит, что в дымоходе нет препятствий и нет горючих отложений.

Проверка уровня I рекомендуется для дымохода при постоянной эксплуатации, в тех же условиях и при продолжительном использовании того же прибора.

Инспекция уровня II

При осмотре уровня II ваш технический специалист по обслуживанию дымохода проведет более тщательный осмотр, который включает в себя полный визуальный осмотр внутренней части дымохода с помощью сканирующего видеоустройства, которое вставляется в дымоход.Техник будет осматривать внутренние поверхности и соединения всех вкладышей дымохода, встроенных в дымоход. Кроме того, техник осмотрит доступные части дымохода, которые могут быть расположены на чердаках, в подвальных помещениях и в подвалах; обеспечить надлежащие зазоры от горючих материалов в доступных местах.

Проверка уровня II требуется при внесении изменений в систему. Изменения включают: тип дымохода, изменения формы или материалов в дымоходе (облицовке), или замену или добавление прибора другого типа, номинальной мощности или эффективности.

Кроме того, проверка уровня II требуется при продаже или передаче собственности или после сбоя в работе или внешнего события, которое могло привести к повреждению дымохода. Пожары в зданиях, пожары в дымоходах, сейсмические события, а также погодные явления — все это индикаторы того, что проверка уровня II является оправданной.

Инспекция уровня III

Если проверка уровня I или уровня II предполагает наличие какой-либо скрытой опасности и оценка не может быть проведена без специальных инструментов для доступа к скрытым участкам дымохода или дымохода, рекомендуется проверка уровня III.Инспекция уровня III направлена на правильную конструкцию и состояние скрытых частей конструкции дымохода и дымохода. Удаление или разрушение, при необходимости, постоянно прикрепленных частей дымохода или строительной конструкции потребуется для завершения проверки Уровня III.

Если необходимо провести инспекцию Уровня III, мы предоставим полное предложение и объем проекта.

Кто-нибудь, кто использует механическое устройство для чистки дымоходов, чтобы спастись от восхождения на крышу ??

В минувшие выходные мы посетили ярмарку взаимопонимания и увидели двух продавцов, продающих устройства для механической очистки дымоходов.

Я думал о создании чего-то подобного, и, увидев, что они были великолепны, дал мне еще несколько / лучшие идеи о том, как это построить.

Первый из них — это веб-сайт «Очиститель дымоходов»: www.chimneyscrubber.com Затраты, я думаю, 300 долларов

Лучше всего посмотреть на него в Интернете, чтобы увидеть, как он устанавливается и работает.

Что мне нравится, так это крепление шкива на дымоходе, простое и регулируемое. Кроме того, кисть, кажется, легко протягивается, может не чистить так сильно, как обычная щетка, но с механической настройкой я буду делать это еженедельно.Также его можно легко установить самостоятельно, и это их ожидания.

Что мне НЕ понравилось, так это тот факт, что вам нужно управлять им с нижней части очистки, дергая за цепь при открытой двери, я знаю, когда мы чистим дымоход сейчас, если бы дверь была открыта, это создало бы огромный беспорядок .

Второй называется «Быстрый очиститель дымоходов» без веб-сайта. Этот более сложный и требует установки. Они процитировали мне установленные 450 долларов.

У меня есть брошюра, и если кому-то интересно, я могу ее отсканировать и опубликовать.Это верхнее крепление шкива, прикрепленное болтами к верхней части дымохода. Внизу дымохода рядом с очисткой установлен шкив, для которого требуется проход через дымоход. Затем, примерно на высоте груди, снаружи дымохода есть приводная коробка, где есть кривошип или вал, который вы бы управляли дрелью. С помощью этого вала или кривошипа вы можете проворачивать стандартную щетку вверх и вниз по дымоходу, а щетки на дне дымохода. В этом случае используется тонкий трос из нержавеющей стали, а в первом — цепь из нержавеющей стали.

Плюсы к этому — работает с закрытой очисткой. вот и все для меня.

Минусы:
Стоимость, много денег
Требуется установка.
Это механический кошмар, я думаю, с коробкой снаружи дымохода.

Планирую построить сам. Мой план состоит в том, чтобы изготовить крепление для верхней части дымохода, как в первом агрегате (см. Веб-страницу), но я бы использовал кабель вместо цепи, а внизу он будет приводиться в движение барабаном на валу с кривошипом на валу. вне дымохода.Кабель будет несколько раз наматывать вокруг барабана, чтобы он мог тянуть и тянуть щетку вверх и вниз.

Я не могу найти трос из нержавеющей стали нужной мне длины (менее 100 футов). Я могу найти оцинкованную сталь. Возникли проблемы с использованием кабеля из оцинкованной стали в дымоходе? Повредит ли высокие температуры оцинкованный кабель по сравнению с нержавеющей сталью?

~ Phil

Устройство для ограничения температуры при прохождении дымохода через крышу в очень критических условиях эксплуатации дымохода

Лоусон Д.И., Фокс Л.Л., Вебстер К.Т. (1952) Обогрев панелей дымовыми трубами. Департамент научных и промышленных исследований, Лондон

Google ученый

Лоусон Д.И., Симмс Д.Л. (1952) Воспламенение древесины под действием излучения. Br J Appl Phys 3: 288–292

Статья Google ученый

Fox LL, Whittaker D (1955) Некоторые измерения температуры металлических дымоходов бытовых отопительных приборов.J Inst Heat Vent Eng 23: 183–192

Google ученый

Сборные металлические дымоходы, Национальное бюро стандартов, Отдел пожарных исследований, неопубликованные отчеты для федерального управления жилищного строительства, управления жилищного строительства округа Колумбия и др., 1941–1945 гг.

Peacock RD (1986) Дымоходные пожары: интенсивность и продолжительность. Fire Technol 22: 234–252. https://doi.org/10.1007/BF01043126

Артикул Google ученый

Loftus JJ, Peacock RD (1985) Защита стен и потолка для нагревательных приборов. Fire Technol 21: 213–229. https://doi.org/10.1007/BF01039975

Артикул Google ученый

Voigt GQ (1933) Пожарная опасность бытовых отопительных установок. Национальное бюро стандартов (США), Gaithersburg

Book Google ученый

Kline LM, Witte H (1959) Характеристики газоотводного клапана типа B для газовых приборов.Бык Res 51: 192

Google ученый

Mc Guire JH (1969) Предельная безопасная температура горючих материалов. Fire Technol 5: 237–241

Статья Google ученый

10.

Министерство окружающей среды Финляндии (2011) Финский концерн по рискам пожарной безопасности из-за маркировки CE приборов, работающих на твердом топливе, и продуктов дымохода. Доступно по адресу: http: //www.spek.fi / loader.aspx? id = 726bd049-4d9f-4e9b-8b7c-976674097ec3. По состоянию на 13 марта 2019 г.

11.

Leppänen P (2017) Пожарная безопасность металлических дымоходов в реальных условиях эксплуатации. http://www.nuohoojat.fi/binary/file/-/fid/791. Доступ 31 октября 2018 г.

12.

Dadone PN (2009) Analisi 00. Casi Verificatisi sul Territorio della Provincia di Brescia e Statistica delle Cause, Incendi tetto e Canne Fumarie Proceeding Conference, Brescia (на итальянском языке)

13.

Хакала В.М. (2013) Расследование пожара, тематическое исследование 3: дымоход и камин как причины пожара, стр. 14 (на финском языке)

14.

Международное партнерство по расследованию пожаров, взрывов и других крупных инцидентов. www.burgoynes.com. Доступ 13 марта 2019 г.

15.

EN 1859 (2013) Дымоходы — металлические дымоходы — методы испытаний, Милан

16.

Neri M, Leppänen P, Bani S, Pentti M, Pilotelli M (2016) Экспериментальные и вычислительные исследование поля температур вокруг проема дымохода в кровле.Fire Technol. https://doi.org/10.1007/s10694-015-0540-8

Артикул Google ученый

17.

Neri M, Luscietti D, Bani S, Fiorentino A, Pilotelli M (2015) Дымоходы в деревянных крышах: трехмерная устойчивая численная модель для прогнозирования температур. Документ конференции ASME-ATI-UIT 2015, Неаполь (Италия)

18.

Leppänen P, Neri M, Luscietti D, Bani S, Pentti M, Pilotelli M (2016) Сравнение результатов испытаний дымоходов в Европе и реальных установок.J Fire Sci 35: 62–79. https://doi.org/10.1177/0734

6680222

Артикул Google ученый

19.

Нери М. (2015) Экспериментальный и численный анализ теплопередачи при прохождении через крышу дымохода в связи с перегревом горючих материалов. Университет Брешии, докторская диссертация. https://doi.org/10.13140/RG.2.2.25776.76808

20.

Neri M, Pilotelli M (2018) Данные по температурно-временным кривым, измеренным при прохождении дымохода через крышу.Краткий обзор данных 20: 306–315. https://doi.org/10.1016/j.dib.2018.08.017

Артикул Google ученый

21.

Leppänen P, Inha T, Pentti M (2015) Экспериментальное исследование влияния расчетной температуры дымовых газов на пожарную безопасность дымовых труб. Fire Technol 51: 847–86. https://doi.org/10.1007/s10694-014-0415-4

Артикул Google ученый

22.

Leppänen P, Malaska M, Inha T, Pentti M (2017) Экспериментальное исследование пожарной безопасности дымовых труб в реальных условиях эксплуатации и реальных условиях на площадке. J Build Eng 14: 41–54. https://doi.org/10.1016/j.jobe.2017.09.014

Артикул Google ученый

23.

Neri M, Luscietti D, Fiorentino A, Pilotelli M (2013) Исследование теплопередачи между дымоходом и крышей с помощью дизайна экспериментов (DOE). В: Материалы 31-й конференции UIT по теплопередаче, Комо, Италия

24.

Neri M, Luscietti D, Luscietti D, Fiorentino A, Pilotelli M (2018) Статистический подход для оценки температуры при прохождении через крышу дымохода. Fire Technol 54: 395–417. https://doi.org/10.1007/s10694-017-0689-4

Артикул Google ученый

25.

Neri M, Luscietti D, Bani S, Fiorentino A, Pilotelli M (2015) Анализ температур, измеренных на очень толстых изоляционных крышах вблизи дымохода.J Phys Conf Ser 655: 1–11. https://doi.org/10.1088/1742-6596/655/1/012019

Артикул Google ученый

26.

Neri M, Luscietti D, Fiorentino A, Pilotelli M (2015) Экспериментальный анализ дымоходов в деревянных крышах. Fire Technol 52: 1939–1955. https://doi.org/10.1007/s10694-015-0525-7

Артикул Google ученый

27.

Leppänen P, Neri M, Mäkinen J (2015) Тепловыделение, вызванное тлеющим горением связующего минеральной ваты. J Struct Mech 48: 68–82

Google ученый

28.

Polonini LF, Petrocelli D, Parmigiani SP, Lezzi AM (2018) Экспериментальное исследование выбросов ТЧ из дровяных печей на гранулах с инновационными котлами для сжигания. В: Материалы EUBCE 2018: 26-я Европейская конференция и выставка биомассы, Копенгаген. https://doi.org/10.5071/26thEUBCE2018-IBO.16.2

29.

Polonini LF, Petrocelli D, Parmigiani SP, Lezzi AM (2017) Анализ условий горения выбросов CO и PM в печах на древесных гранулах: экспериментальное исследование. В: Материалы SET 2017: 16-я международная конференция по устойчивым энергетическим технологиям, Болонья, Италия

30.

Polonini LF, Petrocelli D, Parmigiani SP, Lezzi AM (2019) Влияние на выбросы CO и PM инновационной горелки для Пеллетные печи: экспериментальное исследование.Энергия 12: 590

Статья Google ученый

31.

Сечкин Н.П. (1949) Способ и устройство для определения характеристик воспламенения пластмасс. Исследовательская статья RP2052, часть Журнала исследований Национального бюро стандартов, Министерство торговли США, Национальное бюро стандартов

32.

Graf SH (1949) Температуры воспламенения различной бумаги, древесины и тканей. Бюллетень № 26, Техническая экспериментальная станция, Система высшего образования штата Орегон, Государственный колледж Орегона

33.

Maclean JD (1951) Влияние тепла на свойства и пригодность древесины: эксперименты на образцах тонкой древесины, Madison

34.

Maclean JD (1951) Скорость разрушения древесины при различных условиях нагрева. Американская ассоциация лесных заповедников, Бирмингем

Google ученый

35.

Итальянская ассоциация поли- стиренов, Пожарная безопасность зданий из пенополистирола, том 15. http://www.aipe.biz/. По состоянию на 30 октября 2018 г.

36.

Каталог устройств для понижения температуры при проходке дымохода в кровле. https://www.schiedel.com/it/prodotti/sistemi-per-efficienza-energetica-legna-e-pellet/passaggi-tetto-in-legno/. Дата обращения 31.10.2018.

37.

Каталог устройств для понижения температуры при проходке через крышу дымохода. https://www.landinispa.com/camini/. Дата обращения 31.10.2018.

38.

Каталог устройств для понижения температуры при проходке через крышу дымохода.https://www.stabile.it/news/attraversamento-passaggio-tetto-canna-fumaria/. Дата обращения 31.10.2018.

39.

Каталог устройств для понижения температуры при проходке через крышу дымохода. https://www.gbd.it/it/prodotti/altre-applicazioni/attraversamento-tetto.html. Доступ 31 октября 2018 г.

40.

Lantschner N (2009) La Mia Casa Clima. Raetia Edition, Bolzano (на итальянском языке)

41.

Neri M, Pilotelli M, Luscietti D, Bani S (2017) Dispositivo изолят для установки фумариев в стойку, IT201700004959.http://www.uibm.gov.it/bancadati/search.php. Доступ 21 февраля 2019 г.

42.

Sparrow EM, Gregg JL (1956) Ламинарный перенос тепла свободной конвекцией от внешней поверхности вертикального круглого цилиндра. Trans ASME, 78

43.

BS EN 1443 (2003) Дымоходы. Общие требования

44.

UNI 6946 (2007) Строительные компоненты и строительные элементы — тепловое сопротивление и теплопередача — метод расчета

45.

Whitaker S (1972) Корреляции теплопередачи принудительной конвекции для потока в трубах, прошедших плоские пластины, одиночные цилиндры, одиночные сферы, а также для течения в насадочных слоях и трубных пучках.AIChE J 18: 361–371. https://doi.org/10.1002/aic.6219

Артикул Google ученый

46.
Incropera FP, De Witt DP (1985) Введение в теплопередачу, 2-е изд.
