Винтовая лестница размеры проема

Прежде всего, следует определить габариты проема в перекрытии (от этого зависит длина проступи) и расстояние между этажами (определяет количество ступеней). Также необходимо продумать угол закручивания винтовой лестницы. При прохождении полного круга по винтовой лестнице вы заканчиваете движение в той же точке по горизонтали, откуда его и начали. Если вы строите лестницу посередине помещения, вход на лестницу и выход с нее можно устроить в любом удобном месте. Однако если вы планируете установку лестницы в углу или возле стены, обратите внимание на направление вращения и определите точку входа и выхода с лестницы, вполне вероятно, что вам придется отказаться от 360° вращения лестницы и взять за основу другой угол. В домах мансардного типа нужно учесть высоту до перекрытия, чтобы не удариться головой о конструкции мансарды, как при движении, так и при выходе с лестницы.

Приступаем к проектированию лестницы. Длина окружности лестницы (рис.

13, 14) оборотом в 360° исчисляется по формуле: L =2πR. Длина окружности по линии движения вычисляется по формуле L =2πr, где r =2R/3, так как средняя линия движения по винтовой лестнице находится на расстоянии 2/3 радиуса лестницы. Таким образом, длина окружности по средней линии движения составит L =4πR/3 = 4×3,14×1000/3 = 4187 мм (4,19 м).

Этими вычислениями мы получили развертку лестницы, соответствующую обычной одномаршевой лестнице. При высоте этажа (от пола до пола) 3 м рационально принять высоту шага ступенек равной 150 или 200 мм, тогда количество подъемов будет 20 или 15. Предположим, что остановились на варианте лестницы с 15 подъемами. Для 15 подъемов требуется 14 ступенек, последняя 15 ступенька одновременно служит лестничной площадкой. Ширину последней ступени мы можем принять равной ширине двух рядовых ступеней либо трех–четырех. Здесь важно понять, что вступая на первую ступень, общая высота уменьшается на высоту ступени, а в лестницах с поворотом на 360° над головой площадка.

При 15 подъемах лестницы высота каждой ступеньки, получается, по 200 мм. Значит, при высоте этажа 3 м мы можем допустить установку площадки шириной в 4 ступени. Поднявшись на четвертую ступеньку, мы теряем 800 мм высоты, а над головой остается еще более 2 м.

Вычислим ширину проступи нашей лестницы по средней линии движения. Она должна подчиняться формулам: 2а+b = 600…640 мм или а+b = 450±20 мм. Подставляя высоту ступеньки в формулы получаем, что ширина проступи по первой формуле должна быть в пределах 200–240 мм, по второй 230–270 мм. А что мы имеем на самом деле? Делим длину развертки 4187 мм на 14 ступенек, получаем 299 мм. Это размеры стандартной лестницы продающейся на строительном рынке, мы ее несколько изменим, поскольку ступенька для такой высоты подъема не проходит по формулам эргономики — она слишком широкая. В ней получается увеличенная ширина шага (2×200+299=699 вместо 620 мм). Целесообразно довести количество подъемов до 17 (16 ступенек плюс площадка). Тогда ширина проступи составит: 4187/16=262 мм, а высота подъемов 3000/17=177 мм.

Причем 16 подъемов будут по 177 мм, а самый первый подъем на 9 мм ниже — 168 мм (168+16×177=3000 мм). Эти размеры ступенек удовлетворяют требованиям эргономики и позволяют нам сделать верхнюю площадку шириной до пяти ступенек, поскольку поднимаясь по лестнице, мы можем позволить себе потерять в высоте до одного метра, а это как минимум 5 подъемов.

Необходимо добавить, что подсчет количества ступенек ведется обычным методом подбора. Надо просто делить высоту этажа на разное количество подъемов и смотреть, какие получаются размеры высоты и ширины ступенек и как они соответствуют нормативным формулам, то есть ширине шага человека. Когда высота лестницы не делится без остатка на количество подъемов с точностью до миллиметра, следует увеличить или уменьшить высоту первой ступени. Разница в размерах не превышает 10 мм, то есть практически незаметна. Все остальные ступеньки марша должны быть абсолютно одинаковыми как по ширине, так и по высоте. Небольшое отклонение по высоте между первой ступенькой и остальными допускается потому, что мы не можем кардинально изменить высоту этажа: она такая, какая она есть.

Мы можем ее немного подправить толщинами напольных покрытий и подогнать высоту, чтобы она без остатка делилась на высоту подъемов, а если это невозможно, то изменить высоту первой ступени. Расчет ширины проступей более лоялен. Мы всегда можем слегка увеличить или уменьшить размер лестницы в плане, сделав все ступеньки одинаковой ширины, тем более что речь идет об остатке не более 10 мм. В винтовых лестницах еще проще, здесь все ступеньки забежные и делаются открытыми (без подступёнков), то есть ступеньки «забегают» друг под друга. Незначительное уширение проступей никак не скажется, нижняя ступенька просто чуть глубже «забежит» под верхнюю.

Ширину проступи по линии движения определили, теперь нам нужно рассчитать ширину ступени в узкой части. Ступени обычно нанизывают на стальную трубу диаметром 50 мм, для увеличения жесткости стойки и фиксирования ступеней на определенной высоте между ступеньками вставляются стальные гильзы и выточенные на токарном станке шайбы. Следовательно, общий диаметр центральной опорной стойки будет увеличен.

Кроме того, в узкой части ступени будет просверлено отверстие диаметром 50 мм, чтобы ступенька не сломалась, ее нужно расширить, добавив во все стороны вокруг отверстия по размеру, равному одному диаметру (50 мм). Таким образом, получается, что ширина узкой части проступи в месте крепления к обсадной трубе составит 50+50+50=150 мм.

Рассчитываем ширину проступи в широкой части ступеней. Длина окружности составит: L =2πR =2×3,14×1000 = 6280 мм. Количество ступеней — 16 (17 подъемов). Значит, ширина проступи в широкой части ступеней будет равна 6280/16=393 мм. Итак, расчетные размеры проступи ступеней (рис. 60) составляют в узкой части 150, по линии движения (на расстоянии двух третей радиуса) — 262, в широкой части — 393 мм. Ступень можно изготовить по этим размерам, но в реальности форму ступени упрощают, соединяя линии разметки широкой и узкой части проступи. Размер ширины проступи по линии движения при этом увеличивается. Однако это мнимое увеличение, ступень действительно становится шире, но когда лестница будет полностью собрана, ширина проступи по линии движения будет равна расчетной.

Ступеньки просто «забегут» друг под друга.

рис. 60. К расчету размеров проступи винтовой лестницы (размеры в мм.)

Не забываем, что полученные нами расчетные размеры справедливы только для радиуса лестницы равному 1 м. При изменении радиуса либо при изменении положения линии движения, например, приняв ее равной R/2, размеры проступи будут другими. Почему можно изменить положение линии движения? Потому, что человек вообще не может неосознанно ходить строго прямо либо по нарисованной или воображаемой линии. В винтовых лестницах, где ступени клинообразные, размер проступи уменьшается от наружной границы лестницы к ее центру. Как бы мы не рассчитывали линию движения, одна нога все равно идет по широкой части ступени, другая по узкой. Многие изготовители винтовых лестниц давно перестали задумываться над этим вопросом и делают свои лестницы с подъемами 200 мм (14 ступеней, 15 подъемов), а ширина проступи у них получается такой, какой получается в зависимости от диаметра лестницы.

Человек, пользующийся лестницей, сам найдет, где ему удобнее идти, ближе к краю или ближе к центру.

Все вышеприведенные расчеты велись по длине окружности и дуг. В связи со сложностью применения этих величин при натурной разметке ступеней, в расчетах лучше использовать хорды. Длина хорды вычисляется по формуле с=2Rsina/2 . Тем, кому вычисления с синусами кажутся слишком сложными, можно отказаться от такого расчета и считать хорды равными соответствующим длинам дуг, но учтите, что ступени при этом будут шире, чем нужно, следовательно, и нависание их друг над другом будет больше.

Для определения размера верхней ступени — лестничной площадки нужно понять, как лестница будет ориентирована в помещении. Лестница круглая, ее можно повернуть как угодно и обеспечить удобный заход на нее, но при этом нужно продумать, как сделать с нее выход. Размеры площадки вычисляются, исходя из планировки второго этажа. Некоторые решения размещения лестничных площадок изображены на рисунке 61.

рис. 61. Варианты расположения лестничных площадок винтовых лестниц

Теперь нужно подготовить под лестницу проем в перекрытии верхнего этажа. Проем проектируется в процессе изготовления чертежей всего дома и оставляется открытым в период строительства. Если этого, по каким либо причинам не произошло, проем выпиливают в готовом перекрытии. Форма проема может быть квадратной или круглой. Главное условие, размер «в свету» оставляемого или выпиливаемого проема должен быть больше диаметра лестницы минимум на 20 см, то есть по 10 см с каждой стороны.

Мы рассмотрим изготовление круглого проема, как более сложного. Прямоугольный проем делается аналогично описываемому способу, но для его обрамления не требуются гнутые профили.

Разметьте планируемый проем на нижней поверхности пола (рис. 62), добавив со всех сторон необходимую для отделки толщину и перенесите разметку с помощью отвеса на потолок. Установите регулируемые домкратные стойки, как показано на рисунке. По центру проема просверлите в верхнем перекрытии сквозное отверстие снизу вверх. Перейдите наверх и найдите просверленное отверстие. Вставьте в отверстие штырь и с помощью шпагата и карандаша очертите круг, обозначающий проем с учетом толщины балки, обрамляющей проем. Сделайте сквозные отверстия для пропускания пилы лобзика и выпилите пол по контуру проема. Выбейте выпиленные куски досок пола. Несущие балки перекрытия пока не трогайте, их выпилим, когда будет готова отделка проема.

рис. 62. Разметка лестничного проема

Для устройства балки проема, имеющего форму окружности, нужно произвести загиб пиломатериалов. Загиб можно сделать несколькими способами, но наиболее простой способ гнутья, доступный в домашних условиях, «холодноклеевой». На большом и ровном столе, обитом кровельной жестью (обивка стола жестью не допустит приклеивания изготавливаемого элемента к поверхности стола), устанавливаются стальные или деревянные кружала, образующие требуемый диаметр (рис. 63). К столу на расстоянии от кружал чуть большем, чем толщина загибаемого элемента, закрепляются деревянные или стальные упоры. Для обеспечения хорошего обжима высота упоров и кружал выбирается больше, чем требуется для данного элемента. От того, как качественно будут изготовлены кружала, зависит качество изгибаемой конструкции. Вместо упоров и клиньев могут быть использованы струбцины.

рис. 63. Стол для изготовления гнутой деревянной конструкции

Гнутую балку изготавливают из шпона, так называется тонкий лист древесины. В зависимости от способа изготовления различают лущеный, колотый и пиленый шпоны. Лущеный шпон толщиной 0,25–1,66 мм встречается наиболее часто. Качества лущеного, колотого и пиленого шпона примерно одинаковы.

Весь процесс склейки можно сравнить с изготовлением папье-маше из бумаги. В кондуктор последовательно вставляются предварительно промазанные клеем полосы древесного шпона и обжимаются клиньями. Первая и последняя полоса шпона должны быть полной длины и загибаться в кольцо, середина может быть заполнена более короткими кусками. Все полосы шпона делают на 5–10 мм большей высоты, чем требуется, для последующей острожки и шлифовки полученного изделия. Для более качественного обжима допускается использовать шурупы, вкручиваемые впотай, которые навсегда остаются в балке. Процесс изготовления гнутой балки в зависимости от ее толщины может выполняться в один или несколько приемов, то есть в кондуктор можно зарядить весь пакет шпона или только часть, например, половину толщины, а после просушки следующую половину. Для достижения более высокого качества работ можно укладывать в кондуктор по одному слою, обжимать, сушить и вставлять следующий слой. Скорость работ заметно упадет, но повысится качество обжима, следовательно, всей балки. Но при этом не следует забывать о главном правиле: все склеиваемые слои должны быть примерно одинаковой влажности.

После склеивания и просушки изогнутую балку обрамления проема устанавливают в перекрытие. Для этого в перекрытии выпиливают несущие балки и закрепляют обрамление (рис. 64). Гнутую конструкцию прикрепляют к существующим несущим балкам угловыми накладками либо металлическими зубчатыми пластинами (МЗП). Для окончательной отделки проема нужно изготовить два закругленных плинтуса и установить их на шурупах сверху и снизу проема. Плинтусы изготавливаются в том же кондукторе с единственной разницей в том, что они делаются чуть шире балки и значительно ниже.

рис. 64. Оформление лестничного проема винтовой лестницы

При строительстве дома в несколько этажей сразу встает вопрос о том, каким образом будет осуществляться подъем. В некоторых случаях выбор падает на уличный коридор, т. к. он не будет занимать место внутри помещения. Но есть и другой вариант – винтовая лестница. Это непростое сооружение, которое сможет украсить интерьер, наградив его изюминкой. Перед тем как решиться на такой вариант, необходимо знать все нюансы того, как сделать винтовую лестницу. Статья посвящена описанию существующих вариантов и правилам проектирования, а также сборки.

Почему винтовая лестница


Сложно себе представить изделие, которое лишено определенных недостатков. Вкус каждого человека отличается, поэтому всегда можно найти то, что кому-то не понравится. Это справедливо и в отношении винтовых лестниц. Перед тем как решиться на сооружение такой конструкции, необходимо знать некоторые нюансы. Положительными являются:

  • визуальное увеличение помещения;
  • компактные габариты;
  • минимальные требования к площади;
  • сравнительно невысокие затраты на изготовление.

Если сравнивать винтовые лестницы на второй этаж экономкласса с большими деревянными, тогда сразу становится очевидной экономическая выгода такого решения. Иногда сумма может разниться в 1,5 раза. Это весомый аргумент в пользу выбора именно винтовой лестницы. Благодаря своим уникальным особенностям она способна визуально увеличить потолки в небольшой комнате. Это объясняется тем, как взгляд скользит по спиральной конструкции. По площади винтовая лестница занимает минимальные размеры. Для некоторых моделей может понадобиться всего около 2 м2. В силу этого не должно возникнуть сложностей с выбором места для ее монтажа. При должной сноровке винтовую лестницу можно собрать самостоятельно. Есть у конструкции и отрицательные стороны:

  • некоторая сложность использования;
  • проблемы с самочувствием.

Узкая винтовая лестница на второй этаж создает сложности с подъемом габаритных предметов. При отсутствии других входов придется поднимать мебель и другие предметы через окна. Винтовая лестница подразумевает постоянное движение по кругу. Если ей приходится пользоваться по несколько раз в день, то у людей, которые имеют проблемы с вестибулярным аппаратом, может ухудшиться самочувствие. Недостатки использования винтовой лестницы незначительны по сравнению с плюсами, поэтому она станет отличным помощником в доме.

Варианты конструкций


Перед тем как приступить к расчетным работам, необходимо определиться с приблизительным проектом, точнее, видом винтовой лестницы, которая лучше всего подойдет к конкретному помещению. Выбирать стоит из материала изготовления, а также из следующих конструкций:

  • с опорой на стену и столб;
  • с опорой на столб;
  • с опорой на ограждение;
  • с опорой на небольшую трубу.

Визуально представить себе каждый из видов конструкций позволит иллюстрация, которая находится выше. Первый вид винтовой лестницы подойдет в тех случаях, когда ее установка планируется в углу и есть возможность смонтировать дополнительную стену. Это позволит осуществить двойной упор для большей надежности. Одна часть ступеней крепится к опорному столбу, а вторая к стенам. Второй вид лестницы может быть установлен в любом месте. В нем нет необходимости в опорной стене. Все ступени прочно зафиксированы к основному столбу. Некоторые виды лестниц предусматривают наличие перил. Они могут быть выполнены как отдельные столбики или стеновая конструкция. В этом случае опора осуществляется и на нее, кроме столба.

Если захотелось совсем миниатюрной конструкции, тогда подойдет четвертый вид. Он представляет собой небольшую металлическую трубу, на которую осуществляется крепление ступенек. Этот вид схож со вторым, но получается значительно компактнее. Для изготовления конструкции винтовой лестницы могут применяться самые распространенные виды материала: древесина, металл и камень. Деревянные винтовые лестницы являются одними из самых сложных в изготовлении. Бетонные требуют большого количества времени, т. к. заливка должна идти аккуратно и поэтапно. Проще всего соорудить металлический вариант.

Обратите внимание! Отлично сочетаются практически с любым интерьером кованые винтовые лестницы. При этом они должны быть изготовлены на заказ методом горячей ковки, чтобы добиться уникального результата.

Расчетные работы


Одни из важных этапов составления проекта является пункт о том, как рассчитать винтовую лестницу. Если место и вид лестницы уже определены, тогда исходя из этого, можно приступить к конкретным цифрам. Чтобы конструкция была безопасной, важно предусмотреть правильную ширину ступеньки. В той части, где чаще всего ступает нога – посередине – ширина должна быть более 20 см. Если центральная стойка будет выполнена из металлической трубы, тогда ее диаметр должен быть не меньше, чем 50 мм. В отличие от обычных конструкций, на винтовых не должно быть горизонтальной поверхности или подступеньки. В таком случае уровень безопасности будет выше, ведь носок может свободно выходить за пределы ступеньки для лучшей опоры.

Общая высота всей конструкции будет зависеть от того, какая высота потолков. Но она также должна быть удобной для каждого жильца. Поэтому расстояние между пролетами или витками должно быть больше роста самого высокого человека. Это необходимо, чтобы подниматься можно было в полный рост без риска удариться головой. Как правило, на один виток предусматривается 12 ступеней. Обладая этими показателями, уже можно примерно набросать эскиз будущей конструкции. Для комфортного перемещения человека средних габаритов будет достаточно ширины в 70 см. При необходимости его можно увеличить до 1 м.

Теперь можно вычислить общую ширину изделия. Для этого необходимо сложить ширину прохода и диаметр опорного столба. При ширине прохода в метр, а опорной части в 40 см, диаметр получиться 2,4 м. Обозначить получившийся размер будет просто на проекции конструкции сверху. Лучше выполнить рисунок в масштабе. Для этого можно начертить окружность с диаметром в 24 см. На ней необходимо обозначить опорную конструкцию. В середине чертится еще один круг с диаметром в 4 см. Благодаря этому чертежу появляется возможность вычислить количество ступеней в оном витке. Для этого необходимо знать длину траектории движения. Она проходит примерно посередине между краем опоры и опорной стеной, если она есть. Чтобы узнать требуемую цифру, необходимо вычислить половину радиуса опорной конструкции и радиус окружности прохода.

Первая в конкретном случае равна 20 см, а вторая 100 см. Теперь их сумму необходимо разделить на два. Получится 60 см – это радиус окружности движения. Чтобы узнать количество ступеней, необходимо вычислить длину окружности траектории движения. Для этого необходимо воспользоваться формулой 2πr. В результате получится 376,8 см. Эту цифру необходимо разделить на ширину той части ступеней, которая будет приходиться на траекторию движения человека. Середина ступени равна примерно 25 см в ширину. Поэтому количество ступеней с округлением в большую сторону равно 15 штукам на один виток. Теперь можно вычислить высоту одного витка. Если за основу взять 2 метра, то к ним необходимо прибавить толщину всех ступеней в витке. Если одна ступень будет толщиной в 25 мм, тогда общая цифра получится 2,4 м. При высоте потолка в 2,5 метра будет достаточно одного витка, чтобы подняться на второй этаж.

Работы по изготовлению


Проем


Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.

Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.

Ступеньки


Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.

Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки. Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж. Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.

Обратите внимание! После того как ступеньки вырезаны, они подвергаются дальнейшей обработке. Для этого элементы винтовой лестницы могут быть пропущены через фуговальный станок, а также пройдены фрезером. Отличным решением будет сверление отверстий длинным сверлом через несколько элементов, которые будут жестко закреплены между собой струбциной.

Балясины


В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.

Обратите внимание! Крепление балясин к винтовой лестнице может быть самым разнообразным. Они могут быть надеты на подготовленные шпильки или вклеены в отверстие, которое предусматривается с краю.

Перила


Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.

Монтаж


После того как произведен расчет винтовой лестницы и ее изготовление, можно приступить к установке. На картинке выше можно наглядно видеть взрывную схему всего конструктора. Опираясь на отмеченную точку, выставляется центральная опора винтовой конструкции. Делать это лучше с помощью уровня, который позволит выдержать лестницу в вертикальном положении. Фиксируется труба с помощью фланца к полу, а наверху может удерживаться крайней ступенькой или дополнительными распорками под ней. Винтовая конструкция собирается последовательным нанизыванием ступенек и муфт на лестницу. После того как операция завершена, они разворачиваются согласно выбранному шагу ступенек у винтовой конструкции. Внешним краем ступеньки лестницы крепятся к стене с помощью опорных элементов. Далее можно переходить к монтажу балясин и перил. Видео о монтаже винтовой конструкции можно посмотреть ниже.

Обратите внимание! После полной сборки винтовой конструкции производится ее лакирование. Делается это в несколько слоев, чтобы добиться идеального результата.

Заключение


Как видно, винтовая конструкция может стать отличным помощником в доме. Ее изготовление и сборка может производиться самостоятельно, если речь не идет об очень сложной конструкции. Эксклюзивные варианты обычно изготавливаются на заказ, т. к. требуется дорогостоящее оборудование.

Винтовые лестницы на видео.

Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.

Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.

В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.

В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами. Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Видео удалено.

Видео (кликните для воспроизведения).

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).

[1]

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.

[2]

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

[3]

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.

[4]

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.

Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.

Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.

Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:

Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.

В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.

[5]

Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.

Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.

При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.

Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.

Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.

После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.

Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.

Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.

Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.

Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.

В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.

Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.

После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.

Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.

Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.

Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.

Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.

Во-первых, если узел выполнен правильно и опорная труба установлена перпендикулярно к крестовине, достаточно положить строительный уровень на верхнюю грань опорной трубы, чтобы проверить ее горизонтальность.

Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.

Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.

Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.

В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.

Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.

Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.

На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.

Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.

Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.

Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.

Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.

Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.

Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.

В верхней части лестница может быть зафиксирована любым из двух способов: посредством напуска площадки на перекрытие и прочного их соединения или с помощью жесткого монтажа к обжимной трубе поручня ограждения.

После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.

Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.

Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Не рекомендуется делать поручень широким и высоким. Желательно его изогнуть при достижении высоты в 30 мм и ширины более 50 мм.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Из какого бы материала ни была сделана винтовая лестница, она всегда вызывает восторг и восхищение, поскольку её вид и форма весьма эффектны, оригинальны, и такой элемент в квартире или в доме становится центром внимания, отдельным элементом дизайна, внося в него волшебство и необыкновенную красоту.

Оптимальные размеры

Для того чтобы по лестнице было удобно передвигаться, ширина её пролета должна быть не меньше 1 м, то есть диаметр винтовой лестницы составит примерно 2-2,2 м (в учет берется диаметр центральной оси или стойки, который равен обычно 20-50 мм). Лучше всего выполнять ось из толстостенной металлической трубы 50 мм в диаметре, поскольку эта стойка является несущей.

Винтовая лестница — основная или вспомогательная?

Если винтовую лестницу используют в качестве основной, тогда проступь должна быть в длину более 800 мм, а проем в перекрытии нужно сделать диаметром не менее 2 м. По лестнице диаметром 2,2 м можно не только передвигаться людям, но и без проблем проносить грузы.

Если же винтовая лестница будет использоваться вовсе в качестве оборудования подъема на чердак, можно использовать компактный вариант, который сможет вписаться в проем размером 1,2х0,6 м.

Видео удалено.
Видео (кликните для воспроизведения).

Источники:

  1. Промышленность и техника. История и современная техника строительного искусства / ред. П. Ровальд. — М.: СПб: Просвещение, 2011. — 692 c.
  2. Полторак, Г.И. Проблемы архитектурной экологии / Г.И. Полторак. — М.: Знание, 2013. — 297 c.
  3. Бройд И. И. Струйная геотехнология. Учебное пособие; Издательство Ассоциации строительных вузов — М., 2016. — 448 c.
  4. Ширакс, З.Э. Совмещенная прокладка инженерных сетей / З.Э. Ширакс. — М.: Стройиздат, 2015. — 240 c.
  5. Бирюлев, В.В. Проектирование металлических конструкций / В.В. Бирюлев, И.И. Кошин, И.И. Крылов, и др.. — М.: Стройиздат, 1990. — 432 c.

Винтовая лестница размеры проема

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Расчет для сооружения винтовой лестницы на второй этаж своими руками

Сегодня мы подготовили статью на тему: «расчет для сооружения винтовой лестницы на второй этаж своими руками», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

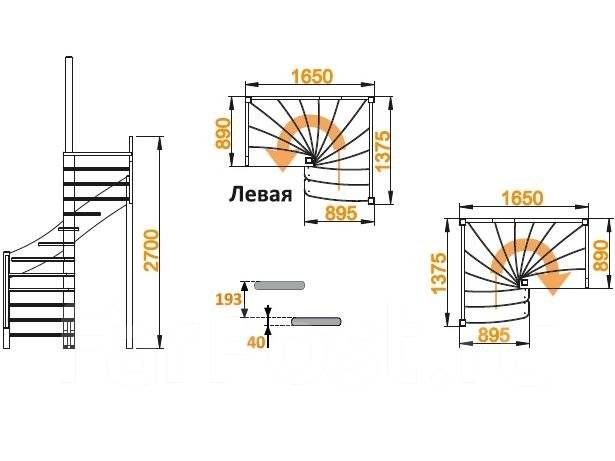

Рис. 1 Общий чертеж лестницы

  • H — высота лестницы — как правило определяется высотой этажей Вашего дома
  • D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
  • A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера.

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.

Такая стильная винтовая лестница прекрасно впишется в современный дизайн.

Стесненные условия внутри дома вынуждают владельцев установить винтовую лестницу для подъема на второй этаж, мансарду или чердак. Винтовые конструкции позволяют сэкономить пространство в помещении, однако они весьма трудоемки и сложны в изготовлении. Спиральную лестницу можно построить самостоятельно, но перед изготовлением необходимо сделать проект, точный расчет винтовой лестницы и ее элементов, чтобы перемещение по ней было удобным, а сама лестница на второй этаж была прочной и прослужила много лет.

Непростая конструкция винтовой лестницы.

Внутридомовые лестницы имеют различные конструкции. Винтовые обладают рядом неоспоримых преимуществ перед другими видами лестниц:

    Подобная лестничная конструкция не отнимает много пространства в доме, так как крепится к центральной опоре и создается впечатление, что конструкция «парит» в пространстве. Когда дом малогабаритный это важный аргумент. Для сооружения такой лестницы хватит полутора квадратных метра.

Такая лестница займет минимум места в Вашем доме.

  • Экономичность. Стоимость сооружения винтовой лестницы ниже, чем на строительство стандартных маршевых конструкций.
  • Двигаться по подобным лестницам необходимо осторожно и не торопясь. Надежности придаст устройство крепких ограждающих конструкций.

    Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчетов служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней. Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции.

    Проект винтовой лестницы.

    Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.

    Разметка проема проводится параллельно к полу.

    Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.

    Проектирование винтовой лестницы в компьютерной программе.

    Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

      Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).
    Нет тематического видео для этой статьи.
    Видео (кликните для воспроизведения).

    Окружность винтовой лестницы.

    На первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша. Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20. Последний 15-й шаг приходится уже на лестничную площадку.

    Расчет ступеней винтовой лестницы.

    Поскольку ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции. Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605_17=271 мм и высотой 3000_18=167 мм. Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого шага.

    Учет человеческого шага при расчете ступеней.

  • Если при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по ширине.
  • Далее необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени. Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 мм.

    Расчет глубины проступи винтовой лестницы.

  • Расчет размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17. Рассчитываем глубину в широком секторе ступени — 6908/17 = 406 мм.
  • Теперь следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и безопасным.

    Верхняя площадка винтовой лестницы.

    Далее просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или прямоугольной.

    Размеры проема винтовой лестницы.

  • В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.
  • Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей. В ней детально рассмотрены важные моменты установки винтовой лестницы.

    Компактная винтовая лестница становится привычным интерьерным решением для загородных домов. Эта изящная конструкция украсит любое помещение и поможет сохранить полезную площадь в строениях с ограниченными габаритами.

    Сделать стандартную винтообразную лестницу на второй этаж своими руками вполне по силам любому. Главным условием успешного встраивания данной конструкции в межэтажное пространство является правильный расчет всех параметров изделия.

    Расчет винтовой лестницы на второй этаж рекомендуется начинать с выполнения наброска или чертежа, который станет затем пошаговым планом производства этого изделия.

    Существует три основных типа винтовых лестничных маршей, который используют для загородных домов:

    1. С центральным опорным столбом, к которому различными способами крепят ступени.
    2. С креплением ступеней на тетиве без центральной опоры.
    3. Комбинированное крепление ступеней на тетивах и опорном столбе.

    В зданиях, предназначенных для индивидуального жилья, чаще всего используется первый способ. Дальнейшие примеры расчета винтового лестничного марша будут основываться именно на такой конструкции.

    Чертеж винтовой лестницы с нанесенными на него размерами позволит избежать ошибок при монтаже.

    Начинают рассчитывать лестничный марш с определения радиуса и длины окружности.

    План лестницы сверху выглядит как правильная окружность с диаметром, соответствующим размеру проема в междуэтажном перекрытии. Радиус этого проема принято обозначать буквой R.

    Радиус опорной трубы обозначают как R1. Этот размер включает в себя и толщину стенки трубы. Для организации винтовой конструкции рекомендуется использовать стальную трубу диаметром не менее 60 мм и толщиной стенки от 5 мм.

    Чертеж лестницы с размерами.

    В качестве межступенчатых разделителей, а также для обеспечения крепежа узкого конца ступени, используют отрезки труб с большим диаметром, чем диаметр опорного столба и высотой равной высоте ступеней.

    На следующем этапе необходимо посчитать число оборотов лестницы. Если марш делает два полных оборота (n=2), это соответствует 720 градусам, которые обозначают у.

    Выполняя расчет числа оборотов, необходимо учитывать оптимальную высоту для свободного прохода человека. Она должна составлять 185-190 см, что позволит не ударяться головой о верхние ступеньки.

    Например, при высоте от пола первого этажа до пола второго этажа 5 метров и числе оборотов n=2, высота между оборотами лестничного марша будет 2,5 метра. Что вполне достаточно.

    Если высота этажа не позволяет выполнить полный оборот, для дальнейших расчетов в формулах используется значение в долях от целого оборота. Например: 2/3n, 3/4n.

    Для вычисления длины внешней окружности необходимо использовать формулу: L=2*3,14*R*n. Если R=1 м, то L=2*3,14*1*2=12,56 м.

    Необходимо понимать, что передвигаться по лестнице человек будет не по внешнему краю, а примерно посередине ширины ступеньки. Для того, чтобы понять, как рассчитать среднюю линию ступенек винтовой лестницы, следует помнить, что для спиральных лестниц нужно брать расчетное расстояние 2*R/3.

    Таким образом, получаем еще одну величину – длину окружности пути движения человека (I). Ее можно рассчитать по формуле: I=2*3,14*(2*R/3)*n, что в нашем случае составляет: I=2*3, 14*(2*1/3)*2=8,37 м.

    Расчет высоты ступеней и их необходимого количества

    Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

    Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

    Возьмем высоту ступени s=20 см.

    Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

    Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

    В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

    Расчет размеров ступенек производится поэтапно:

    1. Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
    2. Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
    3. Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
    4. Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.

    Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.

    Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

    После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

    Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.

    Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.

    Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).

    В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.

    Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.

    Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.

    Как сделать винтовую лестницу на второй этаж, чердак

    Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

    Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

    Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

    Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

    Существует подразделение лестничных конструкций по следующим параметрам:

    • материалу, используемому для строительства системы;
    • эстетическим характеристикам;
    • форме;
    • месту установки;
    • конструкции перил;
    • размерам;
    • стилевому оформлению.

    По своему непосредственному предназначению существуют лестничные системы:

    Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

    • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
    • модульные либо сборные конструкции;
    • системы на кронштейнах, больцах, косоурах;
    • трансформеры и переносные конструкции;
    • внутренние либо наружные системы;
    • прикрученные к стене лестничные марши либо отдельно расположенные;
    • со ступенями открытого или закрытого типа;
    • с перилами либо без таковых.

    Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

    Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

    Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

    Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

    Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

    Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

    R –внешний радиус консоли (окружности).

    R1-внутренний радиус проема (диаметр толщина опорной трубы).

    γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

    L –длина окружности.

    Формула для расчета окружности:

    L=2πR*n или L=2πR* (γ/360).

    На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

    Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

    • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
    • W1- ширина проступи;
    • W2-ширина заготовки;
    • α-угол ступеньки.

    Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

    Рассчитываем угол ступеньки по формуле:

    α= γ: число ступеней.

    Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

    Ширину проступи рассчитываем по формуле:

    w= r* sinα= (2R*sinα)/3

    Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

    При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

    О минусах винтовых систем.

    1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
    2. Неудобство подъема мебели.
    3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

    Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

    Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

    • криволинейные;
    • полуоборотные;
    • четверть оборотные;
    • изогнутые.

    Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

    Существует определенная последовательность сборки лестничной спиралевидной конструкции:

    • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
    • выбирается место размещения основного стержня, крепится нижний опорный фланец;
    • первая ступень крепится к полу, она входит во фланец;
    • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
    • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
    • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
    • вверху закрепляют опорный стержень;
    • подбирают и устанавливают поручни и защитные ограждения.

    Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

    1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
    2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
    3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
    4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

    Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

    Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

    Укажите необходимые размеры

    H – высота лестницы
    D1 – наружный диаметр
    D2 – внутренний диаметр
    C – количество ступеней
    Z – толщина ступеней
    A – угол поворота лестницы

    Длина ступеней в винтовых лестницах не должна быть менее 80 см.
    Ширина ступени в центральной части должна быть не меньше 20-25 см, в самой широкой части – не больше 40 см. Высота ступеней винтовой лестницы может быть больше чем высота, рекомендуемая для маршевых лестниц. Нормальной высотой ступеней для маршевых лестниц считается 16 см, для винтовых – 18 см.

    В том месте, где наступает нога, ступень винтовой лестницы должна быть около 25-30 см, по краю – не меньше 30-35 см. Такая глубина ступени будет достаточно удобна. Тогда ступня человека встанет на ступень полностью, не свисая за край.

    Размеры ступени винтовых лестниц.

    h – длина ступени
    W1 – ширина ступени в широкой части
    W2 – ширина заготовки ступени
    α – расчетный угол ступени

    Как построить винтовую лестницу – устройство спиральной конструкции между этажами дома

    Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

    Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

    Винтовая лестница своими руками
    • Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.
    • Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.
    • В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.
    • В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

    Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

    По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

    1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
    2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
    3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

    Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

    Деревянная винтовая лестница своими руками
    Какие материалы использовать для изготовления винтовых лестниц?

    От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

    Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

    В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

    Как сделать винтовую лестницу своими руками

    Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

    Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы – чертеж и схема Монтаж деревянной винтовой лестницы – чертеж и схема Многоугольная винтовая лестница – чертеж и схема

    Винтовая лестница своими руками – видео инструкция по сборке

    Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой

    Автор статьи: Анатолий Беляков

    Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.7 проголосовавших: 10

    Проем для лестницы на второй этаж размеры. Как правильно размерить и рассчитать деревянную лестницу на второй этаж?


    размеры, типы и способы устройства

    Для современных строительных проектов, устройство винтовой лестницы в загородном доме или городской двухуровневой квартире по-прежнему выступает одним из самых популярных решений.

    Благодаря простоте устройства и надежности конструкции лестницы такого типа позволяют на небольшой площади построить элегантный и удобный переход между этажами.

    Однако подобрать необходимые размеры ступеней, определить их форму, высоту и угол поворота марша довольно трудно, ведь необходимо сделать все с максимальной точностью еще на этапе проектирования чтобы лестница в итоге получилась не только удобной но и максимально безопасной.

    Основные виды винтовых лестниц

    Винтовая лестница в частном доме

    Установка в коттедже или квартире винтовой лестницы дает возможность существенно сэкономить площадь внутреннего пространства постройки, поскольку, например, для обычной маршевой лестницы потребуется как минимум в 2 или даже в 3 раза больше площади, необходимой для размещения в и без того небольшом объеме помещения.

    Несмотря на то, что все винтовые лестницы похожи и в основе конструкции имеют форму спирали, существует несколько видов таких сооружений, в равной мере заслуживающих внимания.

    В строительстве частных домов и коттеджей чаще всего используется три вида таких конструкций:

    • Лестница шахтного типа – когда ступени одним концом опираются на внутреннюю опору в виде столба, а внешним крепятся к стене шахты лестницы.
    • Лестницы, опирающиеся на центральный столб – здесь ступени просто вмурованы в центральный опорный столб, являющийся единственной опорой конструкции лестницы.
    • Безопорный вид лестниц характерен наличием только крепления наружной части ступеней к стене, в то же время центральная часть ступней опоры не имеет.

    Винтовые лестницы могут классифицироваться и по направлению спирали – правосторонние, когда подъем осуществляется слева направо, и левосторонние, когда направление подъема справа налево. Многое зависит и от назначения сооружения, здесь винтовая лестница, размеры которой позволяют пройти только одному человеку обычно используется как вспомогательная или для подъема на чердак, в то же время в качестве основных лестниц на второй этаж дома переходы проектируется с максимально возможной длиной ступени.

    Типовые размеры винтовых лестниц, от чего зависят и как рассчитываютсяОсновой для проведения расчетов размеров лестницы выступают общепринятые параметры для проектирования таких сооружений. Основными принципами проектирования выступают:

    • Надежность.
    • Безопасность.
    • Удобство.
    • Использование основных эргономических показателей.

    Так для расчета стандартной винтовой лестницы берутся следующие размеры, ориентированные на возможность подъема или спуска по ступеням человека среднего роста:

    • Ширина ступеней минимально 530 мм, максимально 1430 мм.
    • Диаметр шахты – 1,4-3,4 метра.
    • Высота прохода (расстояние между витками) 1,9 м.
    • Угол полного поворота одного витка спирали – 270-360 градусов.
    • Ширина ступени у края от 200 мм, в 15 см от центрального столба не менее 100 мм.
    • Оптимальный размер поступи для спуска не менее 280 мм.
    • Подъем одной ступени не меньше 15 см и не более 25 см.
    • Оптимальная высота ступени 17 см.
    • Общее количество ступеней в лестнице нечетное, количество ступеней в полном обороте спирали – 12.
    • Высота ограждений не менее 90 см.

    Размеры проема для лестницы на второй этаж стандартной высоты

    Стандартная винтовая лестница

    Начальным этапом расчета общих размеров винтовой лестницы берутся размеры проема для ее установки.

    Обычно для стандартной высоты первого этажа планируется винтовая лестница, размеры проема для которой в межэтажном перекрытии должны быть не менее 1,4 метра.

    Такой проем будет соответствовать длине ступени не менее 70 см.

    Основой большинства конструкций винтовых лестниц чаще всего берется толстостенная стальная труба диаметром 50 мм.

    В таком случае ширина ступеней у столба будет не менее 150 мм, что составляет 3 диаметра центральной опоры.

    При расчете проема для лестницы необходимо рассчитать:

    • высота проема – высота от пола первого этажа плюс толщина межэтажного перекрытия – H
    • радиус окружности проема в межэтажном перекрытии равен двум длинам ступеней – R
    • показатели, определяющие радиус движения по лестнице – радиус пути движения r, чаще всего он определяется как 2/3 от радиуса окружности проема
    • внутренний радиус проема или наружный радиус опорного столба – R1
    • угол полного оборота марша
    • количество полных оборотов – n, рассчитывается по формуле n = /360
    • длина окружности проема – L

    Эти расчеты необходимы для определения общих показателей конструкции, без расчета каждого элемента отдельно.

    Размеры ступеней, форма, и расчет необходимого количества

    Рассчитать лестничные ступени необходимо как можно точнее, дело в том, что форма ступеней для лестницы имеет в своей основе развернутый лепесток. Форма лепестков имеет закругление с обеих сторон и при этом все ступени лестницы должны иметь одинаковые размеры.

    Размеры винтовой лестницы

    Длину ступени в расчетах принято обозначать h, этот показатель проходит по осевой линии ступени. Обычно он равен радиусу проема, от которого отнимается радиус центральной опоры. Ширина ступени необходимая для нормальной ходьбы должна быть не меньше 200 мм, этот показатель выбран потому, что при подъеме достаточно и меньшей ширины ступени, а вот для комфортного спуска необходимо, чтобы нога становилась на ступень стопой, а не только пяткой.

    Для винтовой лестницы, кроме ширины ступени важным показателем выступает высота ступени, при расчете высоты поступи принимается расстояние 15-20 см, это наиболее комфортный размер высоту, на которую удобно и, главное, безопасно можно ставить ногу при подъеме.

    Расчет количества ступеней проводится исходя из того, что общее количество ступеней должно быть нечетным. Высоту проема в таком случае делят на высоту подъема одной ступени, а в случае если результат получается четным, или выходит за пределы показателей нормальной высоты одной ступени, проводится новый расчет, в котором подбираются параметры, пока результат не будет соответствовать правилам. Одним из вариантов изменения количества ступеней может быть уменьшение или незначительное увеличение высоты первой ступени лестницы.

    Типовые решения винтовых лестниц на второй этаж

    Строительная индустрия сегодня, кроме индивидуальных проектов лестничных переходов предлагает застройщикам готовые комплекты для установки своими силами. Особенностью этих готовых конструкций выступает то, что не требуется проводить дополнительных расчетов и тратить время для изучения правил расчета всех элементов. Готовые типовые наборы производители предлагают в нескольких, наиболее популярных размерных группах, где размеры ступеней подобраны для диаметров 1,2; 1,4 и 1,6 метра.

    Простота конструкции такой лестницы заключается в использовании стандартных элементов для самостоятельной сборки, в результате чего получается винтовая лестница с опорой ступеней на центральный столб и дополнительной фиксацией на поручнях. Каркас такой лестницы выполнен из конструкционной стали, а вот ступени из твердых пород дерева.

    Стандартные размеры приняты из расчета высоты помещения 2,5 метра и перекрытия 35-36 см. Регулировкой высоты ступеней можно обеспечить подъем и на большую высоту, но не более чем на 3 метра. Наборы могут комплектоваться дополнительными ступенями. У такой винтовой лестницы размеры ступенек несколько больше, что позволяет проводить подгонку непосредственно по месту, толщина же ступеней одинакова не меньше 35 мм. В комплекте обычно поставляется 16 ступеней или 17 с одной дополнительной.

    Удобство установки такой готовой типовой конструкции заключается в простоте и надежности крепления всех элементов и простой инструкции по монтажу комплекта.

    Как сделать винтовую лестницу своими руками — на видео:

    Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

    foxremont.com

    Лестница на второй этаж в маленьком доме

    Лестница на второй этаж на маленькой площади: подходящие типы конструкций

    В небольших домах или многоуровневых квартирах часто сооружается лестница на второй этаж на маленькой площади. что позволяет сэкономить свободное пространство. Подобрать подходящий тип конструкции довольно трудно: подъемный механизм должен не только позволять оптимально использовать имеющиеся квадратные метры, но и обеспечивать безопасность людям, эксплуатирующим его.

    Типы компактных лестниц

    Владельцам частных домов довольно часто приходится сталкиваться с проблемой обустройства подъемного механизма в маленьком проеме. При этом всем хочется, чтобы сооруженная лестница на второй этаж на маленькой площади была привлекательной, гармонично вписывалась в стилистику помещения и обеспечивала комфортное и безопасное передвижение между уровнями. Выбором в таких случаях могут стать следующие типы конструкций:

    1. поворотный маршевый подъемный механизм;
    2. винтовая лестница.

    Наиболее удобной для передвижения считается маршевая поворотная конструкция. В зависимости от того, какую форму имеет проем, можно соорудить Г-образный или П-образный подъемный механизм.Спиральные конструкции считаются менее удобными, но при этом их можно разместить в очень маленьком проеме круглой или прямоугольной формы. Сооружается спиральная лестница на второй этаж на маленькой площади, имеющей диаметр от 130 см. Но при таких габаритах конструкция обеспечит только передвижение людей. О подъеме или спуске каких-либо объемных грузов говорить не приходится. Упомянутые виды лестниц на второй этаж можно разделить по схеме сборки. Они могут быть:

    1. консольными;
    2. на тетиве или косоурах;
    3. модульными.

    Требования к конструкциям

    Независимо от того, какому типу конструкции отдаст предпочтение владелец дома, сооружать его нужно с учетом требований по технике безопасности. Даже если будет возводиться лестница на второй этаж на маленькой площади, она в первую очередь должна обеспечивать безопасное перемещение использующих ее людей.

    1. Обустраиваемая поворотная или винтовая лестница на второй этаж своими руками может иметь минимальную ширину 60 см. Если размер проема позволяет, то лестничный марш лучше сделать немного шире, что обеспечит удобство при передвижении.
    2. Допустимая минимальная глубина ступеней – 20 см. Подступенки в небольших конструкциях лучше не монтировать. Высота проступи не должна быть больше 20 см.
    3. Угол наклона небольших подъемных механизмов может достигать 50 градусов. Изготовление лестниц такой крутизны целесообразно только в том случае, если для обустройства более пологого подъемного механизма нет достаточного пространства. Наиболее удобными являются конструкции, имеющие наклон не меньше 30 и не больше 45 градусов.
    4. Высота лестничного марша должна быть не меньше 190 см. Это позволит человеку во время эксплуатации конструкции чувствовать себя комфортно, не боясь удариться головой о потолочное перекрытие.

    Проекты лестниц на второй этаж

    Перед тем как будет сооружаться лестница на второй этаж на маленькой площади, понадобится создать ее проект. Чтобы определиться с типом подъемного механизма, нужно узнать параметры проема, в котором он будет располагаться. Если свободная площадь позволяет, то лучше отдать предпочтение поворотной конструкции, поскольку она является более легкой в монтаже и безопасной в использовании. В противном случае оптимальным выбором станет спиральная конструкция.

    Определившись, какой будет лестница в доме, можно приступать к ее расчету. Понадобится высчитать ее длину. Делается это путем элементарных вычислений. Первым делом нужно определить, сколько ступеней будет иметь конструкция. Для этого высоту между полами соединяемых уровней разделяют на высоту проступи. Длиной лестничного марша будет величина, полученная при умножении количества ступеней и их ширины.Создавая чертеж будущего сооружения необходимо решить, как будут удерживаться ступени. Если лестница сооружается собственноручно, то в качестве несущих элементов используют тетивы, косоуры, или опорная стойка для винтовых конструкций. Основой для сооружения консольного подъемного механизма может быть стена. Если же лестница будет покупаться, то предпочтение можно отдать модульной конструкции.В чертеже необходимо обозначить количество ступеней и их параметры. Нужно также рассчитать, каким будет ограждение, и из каких частей оно будет состоять.

    Сооружение подъемных механизмов

    Монтаж конструкции начинается с установки уже приготовленных несущих элементов. После того как они будут закреплены, можно начинать устанавливать ступени. Подступенки монтируются только в том случае, если ступени имеют достаточную глубину, при которой нога человека будет надежно размещаться. Если же ступени имеют ширину около 20см, то подступенки лучше не использовать. Заключительным этапом сбора лестницы будет монтаж ограды. Сначала устанавливаются балясины, к которым потом прикрепляются перила.Деревянные лестницы после возведения необходимо покрасить или скрыть лаком. Подъемные механизмы из закаленного стекла, высокопрочного пластика или полиуретана отделочных работ не требуют. Даже имея незначительную площадь для сооружения лестницы, можно обеспечить доступ к уровням многоэтажного дома. Но в стремлении сэкономит драгоценное свободное пространство нельзя забывать, что подъемный механизм в первую очередь должен быть безопасным и комфортным, особенно если речь идет об интенсивном его использовании. Ни в коем случае нельзя при сооружении конструкции пренебрегать требованиями по технике безопасности, игнорирование которых может привести к нежелательным последствиям .

    Похожие новости
    Комментарии (0)

    Лестницы для маленьких проемов – экономия внутреннего пространства дома

    Небольшой земельный участок вынуждает владельцев возводить строения малой площади. Для того, чтобы увеличить количество комнат в них, существует один единственный способ – строительство второго этажа или мансарды, что предусматривает наличие внутренней лестницы для маленьких проемов или наружной конструкции, которая удобна лишь в случае наличия в небольшом доме отдельных, полностью изолированных помещений. Компактную лестницу подобрать, на самом деле, достаточно сложно, так как необходимо совместить, казалось бы, несовместимое – комфортное перемещение и безопасность с экономией пространства в помещении.

    Какую лестницу выбрать?

    Существует несколько конструкций лестниц, которые не занимают много места и предназначаются для маленьких проемов:

    • винтовые;
    • поворотные;
    • модульные;
    • приставные;
    • с «гусиным шагом»;
    • чердачные (складные или выдвижные).

    Все эти виды лестниц на маленькой площади размещаются вполне компактно и справляются со своей основной функцией, но каждая из них, к сожалению, имеет свои недостатки, связанные, прежде всего, с неудобством перемещения или эксплуатации. Чердачные лестницы приходится постоянно открывать-закрывать, хотя современные механизмы позволяют это делать быстро и без особых усилий, приставные – неустойчивы, ступени «гусиный шаг» предназначены для полноценной опоры только одной ступни, а по винтовым конструкциям с трудом будут спускаться люди пожилого возраста.

    Какую установить лестницу, зависит еще и от формы и габаритов лестничного проема, которые играют решающую роль в определении ее конструкции. Для длинных и узких проемов будет лучше поставить поворотную Г-образную или модульную лестницу, а для круглых или квадратных – винтовую.

    При необходимости подъема на второй этаж престарелым людям, наилучшим вариантом станет рассмотрение вопроса о небольшом увеличении лестничного проема и установке в нем П-образной поворотной лестницы. Хотя она потребует чуть большей площади, будет достаточно крутой и, скорее всего, узкой, но, в конечном итоге, окажется более удобной, чем винтовая конструкция.

    Следует отметить, что лестницы для маленьких проемов могут быть выполнены из различных материалов, их редко облицовывают в целях экономии пространства, но часто украшают декоративными перилами и половичками, пытаясь придать лестницам оригинальность и эстетичность. В дачных домиках отдают предпочтение более простым конструкциям без каких-либо изысков.

    И, конечно же, стоит обратить внимание на то, что в загородных домах наиболее предпочтительным материалом является дерево. Его экологичность, натуральность и природность говорят сами за себя. Даже в случае установки металлического каркаса на проступи стараются уложить древесину – теплую и приятную на ощупь.

    Модульные лестницы – как вариант решения проблемы

    На стадии сборки каркас модульной лестницы можно расположить различными способами. Для маленьких проемов:

    • модули фиксируют под углом, относительно друг друга, Получаются всевозможные зигзагообразные формы лестничных конструкций;
    • убирают несколько модулей и раздвигают оставшиеся. Лестница становится круче, а ступени – выше;
    • увеличивают радиус металлокаркаса, чтобы вписаться в проем.

    С модульными лестницами можно поэкспериментировать. Их выполняют с поворотами на 90 и 180 градусов, спирале- и змеевидными, винтовыми Г-, П-образными и скругленными. Все они, так или иначе, могут быть установлены в маленькие проемы.

    О чем не стоит забывать

    Существуют различные нормативы, определяющие габариты ступеней, уклон и минимальные размеры лестничных маршей. Их соблюдение обеспечивает безопасность перемещения. В частности:

    • расстояние по вертикали от поверхности проступи до потолочной конструкции (высота прохода в свету) должно составлять не менее 1,95-2,00 метра, иначе спускающийся вниз человек может травмироваться, ударившись головой;
    • длина проема должна быть таковой, чтобы в нее мог без труда пройти взрослый человек;
    • ширина лестницы и проема не должна быть менее 0,60 м;
    • высота ступени более 0,30м будет неудобной даже для вертикальной лестницы.

    Крутые лестницы, которые устанавливают в маленькие проемы лучше делать без подступенков. В этом случае нога будет иметь большую опору.

    И самое главное. Если площадь помещения не позволяет разместить даже самую компактную лестницу, то не стоит экспериментировать. Лучшим выходом из ситуации будет установить ее снаружи.

    12.07.2014 в 15:07

    Компактные лестницы на второй этаж: 4 совета по выбору

    Для обустройства подъема на второй этаж в маленьком помещении отлично подойдет компактная лестница Расширить строения с маленькой площадью можно, построив второй этаж. Для того чтобы соединить несколько этажей понадобится лестница. Но не простая, а довольно компактная. Важно выбирать такой вид лестницы, который обеспечит удобное и безопасное передвижение между этажами, но при этом не займет много места. Подобрать лестницы на второй этаж компактные – довольно сложная задача. Производители предлагают широкий выбор конструкций для малогабаритных квартир и домов, специально предназначенные для маленьких проемов.

    Виды лестниц в маленьком помещении

    Маленькие лестницы предназначены в первую очередь для экономии пространства. Они имеют такую конструкцию, которая позволяет расположить ступени так, чтобы они не занимали много места, но при этом по ним было удобно передвигаться. Важно внимательно отнестись к выбору вида конструкции, так как малогабаритные лестницы весьма небезопасны.

    Каждый из существующих видов компактных лестниц имеет свои недостатки, поэтому выбирать их нужно со всей внимательностью.

    Важно знать, какую форму и размеры имеет лестничный проем. Именно его габариты влияют на выбор вида конструкции. Важно учитывать длину и ширину проема. Например, для узкого проема лучше выбирать лестницу с Г-образной формой.

    Интересно в интерьере дачного домика будет смотреться деревянная лестница «Гусиный шаг»

    Виды малогабаритных лестниц:

    • Винтовые. Представляют собой довольно опасную конструкцию. Особенно, если в доме есть дети и пожилые люди.
    • Поворотные. Довольно компактные, что позволят сэкономить максимум пространства.
    • Модульные. Современные конструкции, которые пользуются широкой популярностью. Имеют оригинальный и стильный дизайн.
    • Приставные. Довольно неустойчивый вид лестниц, что делает их опасными и не очень удобными для перемещения.
    • «Гусиный шаг». Позволяют полноценно опираться на ступени только одной ногой.
    • Чердачные. Неудобны тем, что их нужно постоянно открывать и закрывать.

    Какие лестницы лучше, каждый владелец решает для себя сам, так как много зависит от особенностей и нюансов помещения и его жителей. В круглые и квадратные проемы можно выбрать винтовую конструкцию. А вот если в доме есть пожилые люди, стоит проявить заботу и выбирать П-лестницы, хоть они и занимают больше пространства.

    Деревянные лестницы для маленьких проемов

    Пространство маленького помещения можно сэкономить, выбрав небольшую лестничную конструкцию. Очень важно при этом, чтобы она была предельно безопасной, а также комфортной для передвижения. Не менее важным фактором является ее сочетание с общим стилем в интерьере.

    Чтобы лестница занимала меньше места, ее не следует располагать в центре комнаты.

    Для изготовления лестниц используют разнообразные материалы. А вот облицовывать маленькие конструкции не следует, так как облицовка «заберет» дополнительное пространство. Компактную лестницу в дом или квартиру можно сделать своими руками из древесины различных сортов.

    Если разместить компактную лестницу на второй этаж возле стены, тогда она сэкономит пространство в комнате

    Преимущества деревянных лестниц:

    В случае самостоятельного изготовления можно рассмотреть вариант установки металлического каркаса, который сверху зашивают деревом. Проступи, обложенные древесиной, позволяют ощутить тепло и комфорт. Деревянная конструкция довольно проста, но смотрится очень красиво и эстетично.

    Модульная лестница на второй этаж на маленькой площади

    Современные модульные конструкции позволяют экспериментировать с моделями сборки и играть с пространством. Их преимущество заключается в том, что собрать конструкцию можно самостоятельно, предварительно определившись с ее видом. Модульные лестницы можно поворачивать на 90, 180 градусов, делать их спиралевидными, винтовыми, Г-образными, П-образными, скругленными.

    Модульные лестницы можно устанавливать в длинных, коротких, узких и широких проемах.

    Насколько бы ни были удобны лестничные конструкции, они могут представлять большую опасность при передвижении, если сконструированы неправильно. Именно поэтому сборку лучше доверить профессионалам. Также важно учитывать наличие в доме детей, пожилых людей и людей с ограниченными возможностями.

    Популярными являются модульные лестницы, которые можно устанавливать в помещениях любых размеров и форм

    Советы по выбору модульной конструкции:

    • Перед покупкой измерить площадь помещения и определить точные размеры проема, в которые будет установлена лестница.
    • Лучше, если конструкция будет иметь защитные перила.
    • Для удобства перемещения следует выбирать лестничные конструкции без подступенков, чтобы ноге было комфортно.
    • Дизайн лестницы следует выбирать с учетом общего стиля в комнате.

    Компактные повороты и небольшие платформы позволяют экономить много места в доме или квартире. При выборе конструкции важно понимать, что в первую очередь лестница должна быть безопасной, и только потом – красивой. Обычно модульные лестницы устанавливают с целью быстрого перемещения между этажами, учитывая то, что узкие ступени – не очень удобны и небезопасны.

    Безопасная лестница в маленьком доме

    Выбор лестницы должен быть внимательным и ответственным. Сверх компактные лестницы могут представлять опасность, так как зачастую их конструкция предполагает установку узких ступеней. Соблюдение габаритов и параметров – важны фактор, который влияет на безопасность передвижения о лестнице.

    Важно чтобы размеры лестничных маршей имели одинаковое расстояние, были удобны для постановки ноги.

    Также следует обратить внимание на уклон ступеней, так как зачастую отклонения в ту или иную сторону могут спровоцировать падение. Соблюдение нормативов поможет уберечься от несчастных случаев. Также следует задуматься не только о комфортной постановке ног, но и о том, чтобы лестница имела достаточное расстояние с потолком, чтобы поднимающийся или спускающийся вниз человек не повредил голову.

    Выбирая компактную лестницу, особое внимание нужно обращать не только на ее конструкцию, но и на ее безопасность

    Нормативы для выбора маленьких конструкций:

    • Высчитать оптимальное вертикальное расстояние от проступной поверхности до конструкции потолка. Обычно оно не должно быть меньше двух метров.
    • Важно следить за длиной проема. Он не должен препятствовать нормальному передвижению между этажами и комнатами.
    • Следует придерживаться минимальной ширины проема и лестницы – она не должна быть меньше 60 см.
    • Важно, чтобы высота ступени не была слишком высокой – это будет препятствовать легкому передвижению и создавать дискомфорт.

    При крутом подъеме лучше не монтировать подступенки – они не позволят ноге нормально расположиться на ступеньке. Если помещение не может вместить саму компактную конструкции, важно задуматься о расположении не внутренней, а внешней лестницы. Лучше, если установку лестницы проведет профессиональный мастер.

    Варианты компактных лестниц на второй этаж (видео)

    Очень часто небольшие помещения расширяют надстройкой второго этажа или мансарды. Существует много разновидностей компактных лестничных конструкций, что позволяет выбрать подходящую, в зависимости от площади помещения, его формы и дизайна. Самое главное правило при выборе лестницы – безопасность. Компактные лестницы не могут обеспечить полную безопасность, но они должны быть изготовлены и монтированы по всем нормам и правилам. Важно соблюдать расстояние между ступенями, уклон лестницы, высоту ступеней, наличие подступенков и перил.

    Подробно: компактные лестницы на второй этаж (фото примеров)

    Источники: http://zalezaika.ru/lestnicy-na-vtoroy-etazh/215-lestnica-na-vtoroy-etazh-na-malenkoy-ploschadi-podhodyaschie-tipy-konstrukciy.html, http://semidelov.ru/mar/lestnitsy-dlya-malenkikh-proemov-ekonomiya-vnutrennego-prostranst/, http://kitchenremont.ru/remont/lestnitsy/kompaktnye-lestnitsy-na-vtoroj-etazh

    lestnica-mpl.ru

    Лестницы для маленьких проёмов

    Еще до прочтения статьи Вы должны усвоить золотое правило строительства: чем больше проём — тем комфортнее лестница, и наоборот, чем меньше проём — тем больше дискомфорта вызывает передвижение между этажами. Главная проблема маленьких проёмов в том, что при подъёме мы упираемся головой в потолок.

    Для наглядного примера рассмотрим условное помещение, в которое нужна лестница:

    • Высота от пола до пола 2600 мм.
    • Высота от пола до потолка 2050 мм
    • Длина проёма 1925 мм

    Установим в данный проём лестницу из 13 ступеней с шагом 200 мм. Исходя из расчетов (расчеты подробно представлены на этой странице), длина такой лестницы будет равняться 3000 мм.

    В таких условиях между первой ступенью лестницы и потолком остаётся всего 1850 мм, чего не достаточно для рослого человека.

    Как видно из схемы, попадать в проём человек будет только после третьей ступени. Расстояние между третьей ступенью и потолком всего 1450 мм.

    Вывод из примера:

    Для того, чтобы установить лестницу в данных условиях, необходимо либо увеличить угол наклона лестницы, пожертвовав комфортом, либо длину проёма до 3000 мм.

    Маленькие проёмы можно разбить на 4 категории:

    • Менее 935х650 — в такой проём может быть установлена только чердачная лестинца
    • от 935х650 до 1200х900 — лестница гусиный шаг
    • от 1200х900 до 2255х800 — винтовая лестинца
    • свыше 2255х800 — маршевая лестница
    Разберем по порядку, с примерами, почему происходит такое деление:
    Чердачная лестница

    1) В проём с длиной менее 935 мм и шириной менее 650 мм может быть установлена только чердачная лестница либо стремянка. Других вариантов лестниц здесь быть не может, уж слишком маленький проём.

    Гусиный шаг

    2) В проём размерами от 935х650 может быть установлена лестница с гусиным шагом, проект такой конструкции приведен на рисунке ниже. Данная лестница изготавливается в нескольких исполнениях. На рисунке приведена конструкция, которая занимает меньше всего места, её угол наклона 72 градуса.

    Есть несколько вариаций данной лестницы. Углы наклона данной конструкции могут быть от 50 до 72 градусов.

    Винтовая

    3) В проём размерами от 1200х900 лучшим решением будет установить винтовую лестницу. Она будет довольно комфортной.

    Однако при таких размерах проёма Вам необходимо позаботиться о свободном месте за проёмом на первом этаже, т.к. для того, чтобы увеличить длину ступени, а следовательно сделать конструкцию более комфортной, конструктор обязательно выведет её за проём на первом этаже. То есть на первые четыре ступени подниматься нужно будет под потолком.

    Смотреть фото и цены винтовых лестниц

    Маршевая

    4) 2255х800 мм — минимальный проём, в который можно вписать пригодную для комфортной эксплуатации маршевую межэтажную лестницу. Такую лестницу вы видите на проекте ниже.

    *Толщина перекрытия в данном примере 205 мм, если перекрытие больше, то и данный проект может не подойти.

    Данная конструкция может быть как прямой, так и г-образной и будет иметь шаг 215 мм. В случае с поворотной конструкцией на ней будут установлены забежные ступени.

    Вывод из статьи:

    Если Вы находитесь еще на этапе проектирования или строительства дома, однако проём еще не готов — не скупитесь на пространство, оставьте как можно больше места для установки лестницы и в будущем по ней будет комфортно и безопасно передвигаться. Если же проём уже готов, то руководствуясь этой статьёй можно понять, какая конструкция подходит именно Вам.

    Заказать проект и расчет лестницы бесплатно

    www.xn—-7sbbnhsrcemee0coh3d6eqc.xn--p1ai

    Особенности правильного расчета и замера лестничной конструкции на второй этаж

    Стационарная лестница, установленная в частном доме или в квартире, должна соответствовать определенным стандартам. Только в этом случае она будет безопасной, а также обеспечит комфортные условия перемещения по ней. Для этого следует правильно выполнить расчет лестницы на второй этаж, который практически ничем не отличается от расчета бетонной или металлической конструкции. Точность расчета лестницы на второй этаж зависит от большого количества факторов: личный опыт и знания мастера, умение ориентироваться в нормативах, указанных в ГОСТах и СНиПах.

    Лестница «Престиж» прямая от компании «Супер Лестница» создана с учетом всех норм и требований

    Только правильно рассчитанная и грамотно спроектированная лестничная конструкция будет в полной мере соответствовать всем стандартам. Такая лестница будет безопасной в использовании, надежной и комфортной при спуске или подъеме.

    Лестница «Престиж» разворотная (180 градусов) от компании «Супер Лестница» удобна при спуске и подъеме

    Основные параметры, используемые для расчета деревянной лестницы

    Перед тем, как размерить деревянную конструкцию, следует определить список параметров, которые повлияют на проектировку лестницы. Некоторые величины можно вычислить с помощью обыкновенного метра или посмотреть в таблице со стандартными показателями. Другие величины требуют самостоятельного вычисления.

    Лестница «Элегант» прямая от компании «Супер Лестница» удобная и занимает мало места в помещении

    Если вы думаете, как правильно размерить деревянную конструкцию, то следует обратить внимание на следующие характеристики:

    1. Высота проема. Под этим понятием подразумевается высота от пола до потолка, измеренная по прямой вертикальной линии.
    2. Длина проема. Этот показатель измеряется по диагональной линии, начиная от края проема и до расположения первой ступеньки.
    3. Общее число ступенек.
    4. Ширина шага.
    5. Ширина лестницы. Оптимальным размером, по мнению специалистов, считается ширина, равная 100 сантиметрам. При необходимости, ее можно уменьшить, но она не должна составлять менее 80 сантиметров.
    6. Глубина проступи. Иначе говоря, это ширина ступеньки, куда человек будет ставить ногу во время спуска или подъема. В среднем значение должно составлять от 23 до 28 сантиметров.
    7. Высота подступенка или высота ступени. Оптимальный размер от 17 до 22 сантиметров. Это расстояние измеряется между двумя смежными проступями.
    8. Высота поручней должна составлять от 90 до 100 сантиметров. Этот размер подходит для комфортного передвижения по лестнице.
    9. Толщина ступеней напрямую зависит от используемого типа древесины.
    Фото лестницы «Эволес Бук» от компании «Супер Лестница» с перилами

    Как правильно размерить деревянную конструкцию

    Перед началом работы следует выбрать место, где будет располагаться конструкция. После этого можно приступать к выполнению необходимых замеров.

    Компактная лестница «Соло» поворотная (90 градусов) от компании «Супер Лестница»

    Итак, следует определить:

    1. Высоту между уровнями пола.
    2. Длину участка, который был выделен под строительство лестничной конструкции.
    3. Габариты лестничного проема.
    Лестница «Соло» разворотная (180 градусов) идеально подходит для маленьких помещений

    Помните, что данные параметры зависят от выбранного типа лестничной конструкции. Если проем и площадь, отведенная для лестничной конструкции слишком мала, то следует отдать предпочтение винтовым моделям. Самыми простыми считаются лестницы с одним маршем на косоурах. На их примере рассмотрим, как правильно размерить деревянную конструкцию самостоятельно.

    Лестница «Дуэт» на второй этаж со ступенями из дуба от компании «Супер Лестница» идеально впишется в любое помещение

    Расчет количества ступеней для лестницы на второй этаж

    На самом начальном этапе выполняется расчет количества, а также размеров ступенек. За высоту лестницы берется расстояние между двумя этажами. При подсчете количества ступеней высота лестницы делится на размер подступенка.

    Расчет лестницы на второй этаж

    По мнению специалистов, высота подступенка должна находиться в пределах от 15 до 18 сантиметров. При необходимости, данный размер можно уменьшит до 12 сантиметров или увеличить до 20 сантиметров. Если в результате деления получается дробное значение, то его следует округлить. Полученный результат и будет отражать то количество ступенек, которое необходимо для возведения лестницы на второй этаж.

    Как правильно размерить деревянную конструкцию

    Помните, один марш не должен иметь меньше трех или больше восемнадцати ступенек. Если получилось большее число ступеней, то их следует разделить на несколько маршей, а между ними сделать поворотные или промежуточные площадки.

    Основные элементы лестничной конструкции, необходимые для расчетов

    Для того, что бы шаг человека, движущегося по лестнице, не сбивался, глубина и высота ступенек должна быть одинаковой на протяжении всего марша.

    Расчет высоты ступеней по ГОСТу

    На следующем этапе надо рассчитать глубину проступи. Оптимальное значение 28 – 32 сантиметра.

    Какие параметры следует учитывать, выполняя расчет лестницы на второй этаж

    Расчет длины лестницы на второй этаж

    Расчет лестницы на второй этаж, а именно ее длины, выполняется на основе очень простого способа. Для этого надо взять подсчитанное раньше количество ступенек в марше. Отнять от этого значения одну ступеньку. Понадобится так же глубина ступени. Эти два параметра следует перемножить.

    Как правильно размерить деревянную конструкцию с ограждением

    В том случае, если получается слишком большая длина лестничной конструкции, то ее следует развернуть на 90 или на 180 градусов. Дополнить конструкцию можно забежными ступеньками или промежуточными площадками.

    Лестница на второй этаж с разворотом

    Перед тем, как правильно размерить деревянную конструкцию, помните, что большое значение на расчеты оказывает высота просвета. Она определяется путем измерения пространства между горизонтальной плоскостью ступени и нижней потолочной частью. Перед работой рекомендуется посмотреть видео инструкцию.

    Все параметры лестницы на второй этаж должны подсчитываться с особой тщательностью

    Этот параметр должен быть более 190 или 200 сантиметров. Только в таком случае поднимающийся высокий человек не будет травмирован во время движения.

    Фото удобной и безопасной лестницы на второй этаж

    Помните, выполнять расчет лестницы на второй этаж нужно аккуратно и внимательно. Отнестись к этой работе следует со всей ответственностью. Если возникают вопросы, то можно воспользоваться видео или фото инструкцией.

    Все элементы лестницы, которые надо рассчитать

    Если вы не знаете, как правильно размерить деревянную конструкцию, следует обратиться за помощью к профессионалам. Только тщательное соблюдение всех технологических аспектов монтажа и проектирования позволят получить оптимальные условия для ее дальнейшей эксплуатации.

    Лестница от компании «Супер Лестница» превзойдет все ожидания заказчиков

    Заключение

    Опытные специалисты, работающие в компании ”Супер Лестница” выполнят грамотный расчет лестницы на второй этаж, а также установят ее в соответствии со всеми требованиями.

    Фото красивой лестницы на второй этаж от компании «Супер Лестница»

    Обратившись за помощью к профессионалам, клиенты гарантировано получат качественную и надежную лестницу. Передвигаться по которой будет не только удобно, но и безопасно.

    Фото удобной и безопасной лестницы, которую можно заказать в компании «Супер Лестница»

    lestnicymaster.ru

    наружные, внутренние, маленькие, межэтажные и другие

    Если у вас небольшой земельный участок, то расширение жилой площади достигается методом увеличения этажности дома. А этот шаг подразумевает установку лестничной конструкции. Но как подобрать лестницу компактных размеров? Ведь нужно обеспечить не только безопасное перемещение человека, но и сохранить симпатичный интерьер помещений.

    Какую лестницу выбрать?

    Существует множество модификаций лестниц, которые представляется возможным применить при маленьких проемах:

    • поворотные;
    • с «гусиным» шагом;
    • приставные;
    • модульные;
    • винтовые;
    • складные;
    • выдвижные.

    Вышеперечисленные типы лестниц успешно справятся со своей основной функцией – удобным перемещением человека. Но у каждого варианта имеются свои минусы. К примеру, по винтовым системам достаточно проблематично спускаться детям и людям пожилого возраста. Что касается выдвижных и складных конструкций, то их приходится постоянно открывать и закрывать.

    Многое зависит от габаритов проема. Для круглых и квадратных проемов оптимальным вариантом будет винтовая лестница. А для узких – модульные системы или Г-образные.

    Если говорить о материалах производства, то для компактных лестниц одинаково часто используется металл и древесина. Дополнительно ступеньки оснащаются перилами. Последние не только играют роль обеспечения безопасности, но и преображают лестницу, делая ее более эстетически привлекательной.

    Модульная лестница

    Это эффективное решение проблемы малого пространства. Такие конструкции устанавливают различными способами:

    • модули располагают относительно друг друга под углом;
    • увеличивают радиус каркаса;
    • удаляют несколько модулей;
    • выполняют повороты на 90 -180 градусов.

    Существуют и другие способы монтажа модульных лестниц на небольшом пространстве.

    Как рассчитывается занимаемая площадь?

    С винтовой лестницей расчёты простые, поскольку она займет столько же места, сколько и ее диаметр. Поэтому на примере рассмотрим маршевую П-образную лестницу.

    1. Определение количество ступеней в марше. Для этого необходимо расстояние от пола до потолка разделить на высоту одной ступени. Например: высота потолка у нас равняется 3,5 метра, а ступени — 15 сантиметров. Получается, что 350/15 = 23 ступени. Марш получается длинным, поэтом делим его на две части. Также учитываем, что 23 ступень по счету будет совпадать с уровнем второго этажа. В таком случае, первый и второй марш будут иметь по 11 и 10 ступеней соответственно. Еще одной ступенью станет площадка между маршами.
    2. Определяем длину изделия. Для этого умножаем ширину проступи (25 см) на количество ступеней в марше, то есть 10х25 = 250 сантиметров. Затем добавляем длину площадки, которая обычно равняется 100 см. В итоге получаем длину конструкции в 350 сантиметров.
    3. Определяем площадь конструкции. Расстояние между маршами и их ширина суммируется. Должно равняться не менее 75 мм по технологическим нормам. Получаем следующее: 100+100+7,5=207,5 сантиметров. Лестница будет иметь размер 207,5х350 сантиметров.

    Умножив ширину на длину, получим площадь конструкции: 3,5х2,07=7,25 метров в квадрате.

    Что нужно помнить?

    Существует масса нормативов и стандартов, соблюдение которых гарантирует безопасность эксплуатации лестниц. Некоторые из них:

    1. Высота ступени не должна превышать 0,3 метра;
    2. Ширина лестницы должна быть не менее 0,6 метра.
    3. Если площадь недостаточная для монтажа лестницы, то лучше не экспериментируйте. Лестничное изделие всегда можно разместить снаружи.
    4. Длина проема делается такой, чтобы легко поместился взрослый человек.
    5. Крутые лестницы лучше исполнять без подступенков.
    6. Расстояние от поверхности ступени до потолка должно быть не меньше 2 метров.
    7. Не стоит делать слишком много ступеней, а самое важное – все они должны быть одинаковой высоты.

    Компания «Практика» спроектирует и создаст для вас высококачественную и надежную компактную лестницу на второй этаж. Большой опыт и квалификация мастеров позволяют находить решения в самых сложных ситуациях!

    praktika.spb.ru

    Винтовые лестницы деревянные на второй этаж

    В многоэтажных домах, в основном особняках и коттеджах одним из самых важных элементом ежедневного использования является лестница. Она является жизненно необходимым элементом, которые помогает человеку подниматься и спускаться с нижнего этажа наверх, и наоборот. Если вам позволяют размеры помещения, и такова задумка дизайна, то можно позволить себе сделать полноценную лестницу, размеры которой будут полностью зависеть только лишь от вашего предпочтения. Но если у вас ограничено пространство, то для удобства можно использовать винтовую лестницу, которая отлично сэкономит размеры вашего пространства и сделает ваш интерьер более оригинальным и интересным. Ниже представлены виды винтовых лестниц, чаще всего используемые в интерьере.



    Виды винтовых лестниц





    Конструкция винтовых лестниц с течением времени постоянно совершенствовалась. В настоящее время производители представляют огромное количество разнообразных конструкциях винтовой лестницы. Самыми популярными видами винтовых лестниц являются:

    • Винтовая лестница в классическом варианте. Ступени опираются на стену и центральную несущую колонну. Колонна может быть сделана из узких концов ступеней, а также характерно отдельное создание колонны из устойчивого материала. В качестве материала, из которого изготавливается лестница чаще всего используют бетон или камень, немного реже – металл или дерево.
    • Центральная колонна без привязки к стене. Изготавливается центральная колонна из различных материалов – стекло, дерево или металл. Основное преимущество данного вида винтовой лестницы заключается в возможности установки в абсолютно любом месте помещения. Согласитесь, что это является очень удобным, так как задумка интерьера может измениться уже на этапе строительства, и есть возможность исправить все под новую задумку с помощью винтовой лестницы, которая не привязана к стене, так же хочется отметить, что такой вид лестницы является очень интересной задумкой в интерьере.
    • Винтовая лестница, не имеющая центральной колонны. Такой вид винтовой лестницы в качестве опоры использует гнутые тетивы, которые, в свою очередь являются и перилами лестницы. В качестве материала, используемого при создании винтовых лестниц чаще всего, используется дерево или металл. Следует отметить, что такой вид винтовых лестниц является самым часто используемом в интерьере, за счет своего оригинального дизайна и красоты.
    • Модульные лестницы. Такой вид винтовых лестниц появился сравнительно недавно, но уже успел завоевать популярность на рынке, за счет своего внешнего вида и способа установки. Такие лестницы собираются поэтапно с помощью модулей, которые укладываются поэтапно и под углом. Главной особенностью модульных винтовых лестниц является простота монтажа, доступная цена и необычный дизайн.



    Преимущества винтовых лестниц, по сравнению с классическими прямыми лестницами





    Винтовые лестницы, которые используются для строительства дома, дачи, или даже двухуровневой квартиры имеют ряд достоинств, по сравнению с классическими вариантами лестниц. Итак перечислим основные из них:

    • Простота монтажа;
    • Занимают минимальное количество пространства в помещении, очень удобны для небольших помещений;
    • Сравнительно низкая стоимость по сравнению с огромными маршевыми конструкциями;
    • Большое количество вариантов по выбору материала, стиля и способу изготовления.

    С помощью нашей столярной мастерской «БукДуб» вы можете получить любой вариант винтовой лестницы, которая будет изготовлена по вашему заказу срок – в срок, также наши специалисты имеют огромный стаж работы по производству разнообразных лестничных конструкций любого дизайна. Обращайтесь к нам, и вы останетесь полностью довольны полученным результатом.



    Расчет винтовой лестницы на второй этаж с примером, чертеж и размеры

    Круговая лестница

    Это лучшие, самые изящные, сложнейшие в расчетах и конструировании лестницы, в которых использованы элементы трехмерной кривизны. Все ее ступени забежные, но центр окружности находится значительно дальше, чем у спиральной лестницы.

    Круговая лестница

    Малейшая неточность неприемлема для такой конструкции. Поскольку самостоятельно сделать расчет и чертежи круговой лестницы очень непросто, то это делается программой AutoCAD.

    Изготовление под заказ круговой лестницы стоит всегда на порядок дороже остальных.

    Деревянная круговая лестница

    В домашних условиях подобную конструкцию выполнить невозможно. Она требует высокого профессионализма и знаний столярного мастера, особого оборудования, обширной площади для изготовления, больших материальных затрат.

    Деревянная круговая лестница

    Возводят подобную лестницу на двух тетивах из гнутой клеевой древесины, которую изгибают в направлениях: вверх и по окружности. Для этого конструируют два кондуктора-барабана из брусков, для внешней и внутренней тетивы. Барабаны вставляют друг в друга, измеряя точность расстояния, между ними. Склеивая между собой, слой за слоем полосы шпона, крепят их струбцинами к кондукторам и постепенно создают спиралевидную форму. Постоянно сверяется параллельность изгибов между внешней и внутренней тетивой, расстояние между ними в каждой точке, равное одинакового размера ступеням. Малейшая ошибка приведет к перекосу ступеней. Процесс кропотливый и требует абсолютной точности. С помощью барабана для внешней тетивы изгибают поручень перил. Ступени в готовые тетивы врезают так же, как в обычной лестнице.

    Металлическая круговая лестница

    Изогнуть металлические тетивы или косоуры своими руками невозможно. Нарезать и сваривать под углами в трех направлениях тавровые балки, швеллера или профильные трубы также не лучший выход. Малейшая неточность приведет к искажению всей лестницы. Кроме того, конструкция может значительно вибрировать, и потребуются дополнительные нижние опоры, которые испортят внешний вид конструкции. Можно несущие тетивы или косоуры заказать, а ступени мастерить самостоятельно. В любом случае попытка создать круговую лестницу самостоятельно — это задача для истинных энтузиастов.

    Металлическая круговая лестница

    Чертежи, схемы, размеры ширина, фотографии, цена и расчет онлайн проема для ступеней на 2 этаж

    Схемы и чертежи прямых, винтовых поворотных лестниц, размер ступеней и лестничных проемов, а также расход материала или предположительную стоимость, можно получить бесплатно благодаря онлайн-программам в интернете

    Это важно, не только когда лестница конструируется собственноручно, но и при условии заказа всех работ. Прежде всего, по бесчисленным фотографиям в интернете следует определиться с конфигурацией и материалом будущей лестницы. До начала вычислений, нужно выяснить параметры конструкции, а для этого надо знать точные размеры, с которыми будет работать программа

    До начала вычислений, нужно выяснить параметры конструкции, а для этого надо знать точные размеры, с которыми будет работать программа.

    1. Ширина лестницы выбирается самостоятельно исходя из размеров помещения. Для прямых маршей наиболее приемлемой считается ширина 80–120 см. Диаметр винтовой лестницы зависит от проема второго этажа, но нежелателен менее двух метров.

    2. Высота от пола, с учетом его отделки, до потолка.
    3. Высота перекрытия второго этажа.
    4. Предположительная длина лестничного проема. Эта величина может быть неизменной, если она продиктована размерами помещения, или находящейся поблизости дверью. Но лучше, когда допустимо увеличение длины, если угол наклона конструкции будет уменьшен.
    5. Будет ли лестница поворотной и насколько: 90 или 180°.

    6. Предполагаются площадки или будут забежные ступени.

    7. Будет лестница на тетивах или косоурах, деревянных либо металлических.

    Количество и габариты ступеней, с указанием их высоты, глубины, высоты подступей, размером выступа и толщиной ступени, длину марша, величину площадок и забежных ступеней, угол наклона марша, параметры для тетив и косоуров с необходимыми чертежами предложит программа. Также будет указан процент отклонения от формулы удобства и рекомендации для изменений длины лестничного проема и размера ступеней.

    Схема винтовой лестницы

    Имея все данные, с помощью других сервисов, можно выяснить расход материалов для каждого косоура, тетивы, центральной опоры и общую площадь ступеней.

    Расчет ступеней винтовой лестницы

    После этого возможно рассчитать стоимость монтажных, отделочных работ и материалов, для чего следует указать породу древесины для всех деревянных частей. Доставка материалов не входит в калькуляцию. Необходимо учитывать, что стоимость будет весьма приблизительной, но и она поможет сориентироваться с материальными возможностями. Если сумма значительно выше намеченной, то стоит рассмотреть другие проекты.

    Поскольку сервисы программ отличаются, не все из них выдают чертежи и схемы. Но совершенно несложно найти ту, которая предложит максимальную информацию. Полученные при вычислениях данные лучше сверить в нескольких сайтах.

    Варианты лестницы на второй этаж в частном доме: как сделать полувинтовую, винтовую, круговую деревянную, металлическую лестницу эконом класса своими руками – видео, проем для ступенек на 2 этаж – чертежи, схема, размеры (ширина), фото, цена, расчет онлайн

    Удобная лестница: какая она?

    Под удобной лестницей обычно понимается безопасный, уверенный, без внутренней напряжённости подъём и спуск на верхний-нижний этаж. Но это образные и размытые критерии, часто очень индивидуальные.

    Правильные расчёты помогу вам сэкономить время и деньги

    Архитекторы, создавая лестничные конструкции, оперируют усреднёнными нормами длины шага, размера ступни, возрастными и физическими возможностями человека. Все показатели переводятся в формулы и оптимальные решения.

    Формула удобства по длине шага

    Шаг каждого человека различен, но, в среднем, для взрослого он составляет 63 см. Опираясь на этот показатель, выведена формула удобства лестницы: 2h + b = S. Здесь h обозначена высота подступенка,  b – ширина проступи, S – длина шага усреднённая, равная 63±3 см.

    Из формулы следует практический понятный вывод: увеличивая подступенок на 1 мм – ширину проступи, следует убавлять на 2 мм.

    Но при увеличении высоты подступенка происходит увеличение уклона, а проступь слишком узкая. Если уклон слишком мал, то излишне широка проступь.

    В этом видео вы узнаете, как рассчитать лестницу:

    Удобство и затраты сил на передвижение по лестнице

    Уклон, который необходим для наименьших затрат усилий человека при подъёме либо спуске, определяется формулой b – h = 12 см. Так считают учёные института психологии труда им. М.Планка.

    Удобство и безопасность

    Ширина поверхности проступи считается определяющим фактором в обеспечении безопасности спуска. Если ширина ступени мала, то есть опасность того, что нога соскользнёт. При излишне широкой проступи человек вполне может не рассчитать движение и как бы зависнуть на краю. Формула b + h = (46±1) см определяет оптимальное соотношение размеров ступени и подступенка.

    Виды лестниц, с точки зрения удобства эксплуатации

    Межэтажные лестницы по устройству разделяются на три типа:

    1. Винтовые (спиральные) лестницы. Занимают очень немного полезной площади дома, эффектно смотрятся, но в эксплуатации неудобны, чаще используются как дополнительные и вспомогательные.
    2. Лестницы на больцах. В креплении используются больцы, специальные болты. Такой вид крепежа придаёт конструкции внешнюю лёгкость, но практичности и каких-либо дополнительных эксклюзивных свойств комфортности лестнице не добавляет.
    3. Маршевые. Традиционный вариант исполнения, оптимальный в эксплуатации. Лидирует в рейтинге по доступности изготовления и монтажа, возможности подбора индивидуальных решений, практичности и комфортности эксплуатации.

     Простая рекомендация для расчётов

    Размеры лестницы в существующем строении рассчитываются с учётом имеющегося свободного пространства в доме и высоты между полом и перекрытием. Сначала выбирается желаемая форма межэтажного перехода.

    Самым распространённым решением является одномаршевая конструкция, которая хорошо вписывается в помещение с высотой комнат от 2 до 3,5 м. Неплохо сразу определиться с использованием подлестничного свободного пространства. Соотношение высоты помещения и длины лестницы в самом удобном варианте для подъёма и спуска должно быть 1:2. Это означает, что при высоте помещения 2,5 м длина лестничного марша будет 5 м.

    Виды лестниц на второй этаж. Фото дизайна разных моделей

    Прежде чем обустроить свой дом лестничной конструкцией, необходимо совершенно точно определить какого типа будет лестница и из какого материала. Выбор типа лестничной системы зависит от расположения ее в помещении, планировки дома и индивидуальных предпочтений собственника. Материалами для их изготовления, учитывая стремительный рост технологий, могут выступать самые разные образцы: оргстекло и керамика, натуральный камень и мрамор, металл и дерево.

    Маршевые лестницы — самый популярный способ обустройства лестниц

    Основные типы лестниц классифицируют по виду несущего элемента:

    • маршевые лестницы — на косоурах или тетивах;
    • винтовые лестницы — с опорой в виде несущей стойки;
    • лестницы на больцах — бескосоурные системы. Ступени такой лестницы крепятся к стене, а между собой соединяются с помощью больцев;
    • комбинированные — когда одна система включает в себя несколько видов конструкций.

    Г-образная маршевая поворотная лестница с площадкой

    Основным отличием косоурной конструкции является то, что ступени фиксируются поверх несущего элемента. В то время, как в тетивных системах предусмотрены углубления, куда и вставляются ступени. Маршевые системы, в свою очередь, могут состоять из нескольких маршей, соединенных между собой площадкой или забежными ступенями.

    Выбор той или иной маршевой системы зависит от расположения лестницы в помещении и наличия необходимого пространства для ее установки. В случае, когда пространство ограничено, используют поворотные системы маршевых лестниц. Для соединения разных уровней в частных коттеджах чаще всего используют лестницы, изготовленные из дерева. Такие конструкции достаточно легкие, хорошо вписываются в различные интерьеры и могут быть изготовлены самостоятельно.

    Маршевая лестница с поворотом на 180 градусов

    Многочисленные фото лестниц из дерева на второй этаж своими руками подтверждают популярность применения этого материала для лестничных конструкций.

    Лестницы на больцах не имеют в своей конструкции каркаса. Каждая ступень такой лестницы с помощью специальных креплений опирается с одной стороны на стену, а с другой — последовательно соединяется больцами. Конструкции лестниц на больцах имеют ажурный легкий внешний вид и обладают высокой прочностью. Устанавливать такие лестницы можно вдоль стены, которая и будет несущим элементом, или в любом другом месте комнаты — тогда в качестве несущей конструкции будет выступать металлический профиль.

    О многообразии современных лестничный систем в интерьере свидетельствуют фото лестниц в доме на второй этаж своими руками.

    Лестница с поворотом на 90 градусов с забежными ступенями

    Поворотная лестница на 90 (180) градусов

    Поворотная лестница на 90 (180) градусов включает следующие конструктивные элементы:

    1. Косоуры (тетивные балки) – несущие конструкции лестницы, которые поддерживают лестницу в пространстве с максимальными нагрузками от веса конструктивных элементов, вещей и людей.
    2. Ступени — различают прямые и забежные ступени в поворотных лестницах.
    3. Ограждающие элементы лестничных конструкций — деревянные балясины, перила, поручни. Обычно ограждающие конструкции возводят из готовых элементов, которые производит промышленность.


    Схема: детали лестницы

    Расчет поворотных лестниц выполняется несколькими способами:

    • Расчет по геометрическим формулам.
    • Расчет графическим способом – при этом способе расчета необходимо выделить центральную линию марша. В криволинейной конструкции центральная линия располагается параллельно краю (внутреннему) лестничной конструкции на расстоянии, соответствующем середине ширины ступени.
    • Онлайн-калькулятор – сервис позволяет легко и быстро выполнить необходимые расчеты конструкции деревянной лестницы по предварительно выполненным замерам. Основные данные, которые требуется определить предварительно: длина и ширина проема, высота ступеней, толщина тетивной балки, выступ ступеней.


    Схема: деревянная лестница на одном косоуре

    При выполнении расчетов параметров лестницы собственными силами, стоит определиться с видом конструкционного решения: лестница с межмаршевой площадкой или забежными ступенями. Но для всех конструкций имеются определенные правила и рекомендованные допуски:

    1. Ширина поворотной ступени с узкой стороны не должна иметь размер менее 10 см (узкая сторона).
    2. Разбег ширины узкой и широкой ступени — максимальное значение не должно превышать 10 мм.
    3. Ширина пролета (марша) для индивидуальных жилых домов — от 90 см.
    4. Ширина поворотной ступени по центру — не менее 20 см.
    5. Высота лестничных ступеней – рекомендовано соблюдать высоту 10 см.
    6. Уклон лестницы – максимально 45º, при меньших значениях лестница будет более пологой. Наиболее удобной считается лестница с углом наклона в диапазоне от 25 до 35 градусов.


    Схема: косоур

    При проектировании деревянной лестницы большое значение имеют предполагаемые размеры высоты и ширины ступеней, эти параметры определяются исход из длины среднего шага человека, который равен 60 см.

    Расчет производят по формуле: 2b + c = 60 (см), где b, с — значение высоты и ширины ступеней проектируемого лестничного марша. Результат, полученный при расчете по указанной формуле, соответствует ширине проступи, при которой нога устойчиво опирается на всю ширину ступени, обеспечивая безопасное восхождение и спуск по лестнице. Это значение стоит соблюдать, при увеличении ширины шаг будет сбиваться, при уменьшении – опора для ноги будет недостаточной, что может привести к травмам.

    При затруднении с выполнением самостоятельного расчета лестницы, лучше всего обратиться в специализированную организацию или воспользоваться предлагаемым онлайн-расчетом.

    Практические моменты устройства лестниц из дерева внутри строений более полно отражены в схемах, на фото и видео, приложенных к этой статье.

    Общие требования к лестничным элементам

    Нормативные документы описывают и параметры лестничных элементов — ступеней, ограждений, освещения. Опираясь на СНиП, спроектировать удобный для перемещения людей вниз и вверх по маршам объект. Поэтому при составлении проекта внутренних лестниц для многоэтажных зданий с большой проходимостью их соблюдение крайне желательно. При наличии ГОСТ требований к объекту строительства нормативные документы сопоставляются. В виду того, что лестничные элементы должны быть комфортными в эксплуатации и безопасными, их размеры делают следующими:

    Степени.

    Высота в пределах одного лестничного марша — не менее 12 см и не более 20 см. При этом разница в размерах ступеней не должна превышать 5 мм, иначе будет наблюдаться неравномерный уклон, что небезопасно при спуске. Ширина зависит от назначения строящегося здания. Если ведется проектирование лестниц для жилого многоэтажного дома, тогда ширина ступеней должна быть от 25 см (речь идет об основных межэтажных объектах). В общественных зданиях этот параметр уменьшен до 20 см. Если ступени имеют ширину 0.26 метра, тогда ее выступ должен быть равен 30 мм не более (можно меньше).

    Клиновидные ступени.

    Проступь от 10 см на внутренней границе полезной ширины клиновидных (забежных) степеней. Величина проступи увеличивается до 26 см (не менее) для маршевых лестниц.

    Рис. 3. Схемы лестничных маршей со ступенями различных видов

    Лестничные площадки.

    Размеры площадок рассчитываются по полезной ширине примыкающих маршей. Они должны быть не меньше. Площадка должна иметь длину равную 2 размерам среднего шага взрослого человека. Физическая величина — 1.31-1.42 метра. Если лестничная площадка расположена перед парадным входом, тогда ее длина должна быть не менее метра. При расчетах площади элемента имеет значение тип входной двери, сторона открытия створок и размеры дверного проема, особенно при использовании распашных дверей. Лестничная площадка, в сторону которой открывается створка, делается шире и длиннее, иначе взрослому человеку будет неудобно и небезопасно проводить манипуляции с ней.

    Ограждения.

    Согласно требованиям, при проектировании лестниц между этажами нужно предусматривать ограждающие конструкции высотой от 90 см. Шаг между балясинами перил не больше 15 см. В многоквартирных жилых домах, где основной конструкцией будут пользоваться маленькие дети, высота ограждения должна быть от 1.2 до 1.5 м, а шаг между балясинами не более 10 см. Существуют требования и для входных крылечных конструкций. Если они рассчитаны на 3 и более ступеней, тогда высота ограждения должна быть не меньше 800 мм.

    Рис. 4. Шаг между балясинами

    Рис. 5. Расчет высоты ограждения

    Следует соблюдать и требования к освещенности основных конструкций. СНиП требуют качественной освещенности ступеней, особенно первых и последних элементов марша. При наличии оконных проемов (согласно ГОСТ, если они размещены на уровне роста взрослого человека) нужно предусмотреть их ограждение.

    В видеоролике ниже детальнее рассказано о требованиях к лестничным элементам. Рассказано, почему получены именно такие размеры и значения для перил.

    Лестница в доме на второй этаж (формы, размеры, материалы).

    Лестница в доме имеет прямую зависимость от площади нашего помещения. В соответствии с этим мы планируем лестничную конструкцию возможной формы, размера и используемого материала.

    Дизайнеры и конструкторы позаботились о нас и предлагают лестницы довольно обширного разнообразия форм. Здесь можно выделить: маршевые, винтовые и смешанные подъемные механизмы.

    Среди маршевых лестниц встречаются такие формы: прямая, Г-образная

    П-образная, Т-образная, трапециевидная. Прямая лестница состоит из одного прямого марша ступеней и располагается у стены, либо в центре помещения. Лестницы состоящие из нескольких маршей разделяются поворотными площадками.

    Маршевые лестницы наиболее удобны и безопасны в использовании. По этому признаку их чаще всего монтируют в частных домах. Но обязательно нужно учитывать, что двухмаршевые и более лестницы занимают довольно много пространства. И подходят для домов большой площади.

    Лестницы с забежными ступенями похожие по форме на маршевые, но не имеющие поворотных площадок. Вместо площадок у таких лестниц располагают поворотные ступеньки. Что позволяет экономить место в доме.

    Форма винтовых лестниц скрывается в самом названии. Они имеют конструкцию подъема в виде винта. Основу для таких лестниц берет на себя опорный столб металлическая основательная конструкция в центре, вокруг которой крепятся забежные ступени огражденные с наружней стороны перилами.

    Винтовые лестницы обычно занимают не так много места их можно располагать в любом месте помещения. Но чем уже их диаметр тем не безопаснее по нем ходить. Ступени становятся короче, а в виду своей неправильной формы и уже.

    Поэтому передвигаться по такой конструкции нужно предельно внимательно. Винтовые лестницы используются в домах с небольшой площадью, либо в просторных помещениях используя большие размеры ступеней и оригинальный дизайн.

    Еще одно интересное решение это спиралевидные лестницы. Когда опорный столб расширяют либо совсем не устанавливают, то конструкция больше напоминает спираль.Такую форму лестницы можно расположить в большом просторном холле дома и сделать ее центром вашего дизайн проекта дома. За счет увеличения диаметра спиральная конструкция становится более удобной в эксплуатации.

    Встречаются также лестницы со смешанными формами подъемных механизмов. Нередко используют маршевые лестницы без площадок использую забежные ступени, располагая конструкцию лестницы в углу дома. Это существенно экономит место в помещении.

    Строительство лестницы в доме предполагает ряд размерных стандартов для безопасности и долговечности конструкции. Стоит выделить основные моменты размеров для ступеней и ограждений.

    Чтобы уверенно подниматься и спускаться по лестнице обязательно должна быть правильно выбрана ширина и высота ступеней.

    Существуют некоторые стандарты, которых необходимо придерживаться.

    1. Длина ступеней в частном доме соответствует ширине лестничного марша и составляет от 70 до 120 см. Чем длиннее будет это расстояние тем комфортнее будет находиться на лестнице двум людям. А также появится возможность для спуска и подъема мебели.
    2. Глубина ступени (проступи) составляет 25-30 см. Она зависит от средней длины ступни человека.
    3. Для стандартных конструкций высота подступенка может составлять примерно от 12 до 22 см.

    Глубину ступеньки (проступи) можно определить таким способом: встаньте на ступеньку, если носок обуви будет выступать над краем на 1 см, значит, ширина подобрана правильно. Если на 1,5 см и более – такая лестница считается небезопасной.

    Можно воспользоваться таблицей соотношения размеров ступеней.

    Размер ступеней, мм Угол наклона марша
    Ширина Высота
    400 100 14° 10´
    380 110  16° 20´
    360 120 18° 30´
    340 130 21° 00´
    320 140 23° 10´
    300 150 26° 40´
    280 160 29° 50´
    260 170 33° 10´
    240 180 37° 00´
    220 190 40° 50´
    200 200 45° 00´



    При подъеме по лестнице мы интуитивно пытаемся ухватиться за перила. Опора придает нам чувство безопасности. Поэтому лестницу принято оборудовать ограждениями и перилами.

    По правилам конструкцию имеющую более трех ступеней нужно оборудовать ограждением. Важно учитывать правильные размеры перил согласно Госту.

    1. Перила деревянной лестницы в жилом строении не должны быть ниже, чем 90 см.
    2. Размер ограждения лестничной площадки и площадки для входа на лестницу, ведущую на чердак, не должен быть меньше 90 см.
    3. Высота ограждений на наружной лестнице не должна быть меньше 120 см.
    4. В помещениях, где постоянно находятся дети перила не должны быть ниже, чем 118 см.

    Соблюдая эти требования вы будете комфортно и безопасно чувствовать себя при подъеме или спуске держась за перила. Общепринятая нагрузка, которую должны выдерживать перила 30 кг/см². В конструкции перил на лестницах, где проживают дети маленького возраста, должны отсутствовать горизонтальные и наклонные элементы заполнения.

    Если с конструкцией размерами лестницы вы уже определились, то остается вопрос из какого материала ее сделать? Выбирать материал стоит отталкиваясь от вашего предпочтения, финансовых возможностей, а также и стилевого решения всего помещения в целом.

    Лестницы в дом изготавливают из дерева, металла, с использованием различных комбинаций материалов. Могут быть выбраны такие основания лестниц как дерево, бетон и металл. А отделку возможно произвести комбинируя, например ступени деревянные или каменные, а ограждения металлические или стеклянные.

    При выборе камня или плитки для облицовки ступеней, используем материал текстуры которая не будет скользить при эксплуатации. Дабы избежать падений на лестнице. Лучшим вариантом при отделке ступеней выступает дерево. Оно дешевле, подлежит любому виду окраски, приятное и теплое на ощупь. Можно без боязни ступать босиком.

    Для изготовления ограждений лестницы дерево также смотрится выигрышно и может принимать любую форму. Будь то простая и лаконичная или же резная и витиеватая. Прекрасно смотрятся резные балясины, а заходным столбам можно придать форму фигур животных, птиц или силуэтов.

    Современный дизайн предлагает оборудовать лестницу из металла с сочетанием стекла. Такой стиль визуально расширяет пространство, и придает воздушности помещению.

    И так, чтобы сделать лестницу на второй этаж в своем доме, выбирайте форму по вашему пожеланию и площади помещения. Не забываем учитывать правильные размеры ступеней и ограждений, чтобы не испытывать дискомфорта при подъемах и спусках, а также избежать падений. Материал для лестницы зависит от ваших предпочтений и веяний моды. Выбирайте материал с которым вам приятнее соприкасаться, ведь по лестнице придется ходить не один раз на день.

    Как спроектировать винтовую лестницу?

    🕑 Время чтения: 1 минута

    Расчет размеров винтовой лестницы очень важен и выполняется с особой тщательностью. По сравнению с обычной лестницей, она принимает смелые формы и конфигурации.

    Рисунок 1. Винтовая лестница

    Есть BIM и другое программное обеспечение для определения размеров винтовой лестницы. Но как инженер-строитель важно знать ограничения и основные концепции при проектировании винтовой лестницы.

    Среди различных конфигураций винтовых лестниц наиболее распространен круговой формат. Здесь объясняется определение размеров винтовой лестницы.

    Также читайте: Что такое винтовая лестница?

    Проектирование винтовой лестницы

    При проектировании винтовой лестницы учитываются три основных фактора:

    1. Высота вертикального подъема лестницы
    2. Угол поворота лестницы
    3. Диаметр лестницы

    Основываясь на плане, разработайте правильное представление о том, где лестница начинается от нижнего этажа до места остановки лестницы на верхнем уровне.Он дает высоту вертикального подъема лестницы. Диаметр лестницы используется для определения угла поворота.

    Шаги для проектирования винтовой лестницы

    1. Сначала определите размеры проема лестничной клетки. Винтовая лестница имеет диаметр на 100 мм меньше, чем данный проем. (Согласно BS5395-2 1984). Это положение обеспечивает удобное размещение лестницы в данном пространстве.

    Рис 2. Схема проема лестничной клетки

    Например, проем в подъезде квадратной формы 2000 x 2000 мм может вместить лестницу диаметром 1900 x 1900 мм.Определите количество шагов для одного поворота, т. Е. На 360 градусов. В таблице ниже указаны значения ступеней для разного проема лестничной клетки.

    Таблица 1. Рекомендуемые ступени стояка в соответствии со стандартами BS

    2. Определите высоту пола до пола. Возьмите рекомендуемое значение стояков из стандартной таблицы 2, приведенной в BS5395-2 1984. Например, если,

    • Высота пола ‘h’ = 2700 мм
    • Подступенок ‘r’ = 225
    • Кол-во стояков = 2700/225 = 12
    • №: ступеней = 11 + 1 посадочная площадка

    Сравните полученные значения со строительными нормами данной области или страны.

    Таблица 2. Выписка из БС по винтовой лестнице в строительстве; Изображение предоставлено: лестница Grand Design

    3. Посадочная площадка — следующий элемент дизайна. Посадочная площадка может быть квадратной, круглой или трапециевидной. Не рекомендуется использовать квадратную площадку для приземления, так как она уменьшает зазор над головой.

    Рис 3. План винтовой лестницы с деталями лестничной площадки
    Изображение предоставлено: лестница Grand Design

    Найдите площадку для приземления в соответствии с пространством, имеющимся у выхода с лестницы.Выберите лучшее положение для посадочной плиты.

    4. Разработайте план винтовой лестницы с полученными деталями. Нарисуйте грубый набросок того места, где начинается входной этап. Рисование вручную лучше начинать с посадочной площадки движением вниз. Или выберите любой калькулятор лестницы, доступный в Интернете. Ниже показана конструкция винтовой лестницы.

    Рис.4. Эскиз винтовой лестницы; Изображение предоставлено: лестница Grand Design

    5. Всегда проверяйте зазор головки. Расстояние до головы винтовой лестницы — это высота под площадкой при спуске по лестнице.Зазор для головы должен составлять не менее 2 м, чтобы голова не ударилась о края посадочной площадки.

    Рис.5. Зазор для головы

    Перед тем, как приступить к строительству, обязательно ознакомьтесь с правилами строительства лестниц.

    Материал винтовой лестницы может варьироваться в зависимости от выбора клиента. Лестницы в классическом стиле и современный стиль можно выбрать исходя из предпочтений.

    Также читайте: Требования к конструкции лестницы

    Также читайте: Компоненты лестницы

    Насколько широки винтовые лестницы? — Кухня

    Винтовые лестницы обычно имеют размер от 42 ″ до 76 ″ в диаметре .Проем в полу наверху лестницы должен быть на два квадратных дюйма больше диаметра лестницы. Винтовые лестницы также измеряются по высоте от пола до этажа, занимаемой площади, площади для ходьбы и длине лестничной площадки.

    Насколько узкой может быть винтовая лестница?

    Текущий кодекс винтовых лестниц гласит, что ширина ступени должна быть не менее 7,5 дюймов в точке, расположенной в 12 дюймах от узкого конца. Подступенки могут достигать 9,5 дюймов, и, как и у любой лестницы, высота подступенка должна быть одинаковой.

    Насколько большим должен быть проем для винтовой лестницы?

    Вопросы, связанные с размером проема винтовой лестницы, — это вопросы, которые нам задают много, и общее практическое правило состоит в том, что проем для винтовой лестницы должен быть на 100 мм больше диаметра. Это может быть квадратный проем в полу или круглый вырез.

    Экономят ли винтовые лестницы место?

    Винтовые лестницы были изобретены главным образом для экономии места на полу.Винтовые лестницы занимают меньше места, чем обычные. Это потому, что все ступени расположены в пределах диаметра спирали, независимо от высоты.

    Какая винтовая лестница самая маленькая?

    Поскольку диаметр вашей лестницы — это общая ширина вашей лестницы, он также будет определять площадь основания. Наименьший диаметр винтовой лестницы, которую мы предлагаем, составляет 3’6 дюймов, что соответствует площади 42 на 42 дюйма.

    Какая минимальная ширина лестницы?

    Международный жилищный кодекс (IRC) Кодекс IRC для лестниц гласит, что для соответствия требованиям лестниц минимальная ширина жилых лестниц должна быть не менее 36 дюймов.Код подступенка составляет до 7,75 дюйма и не может изменяться более чем на 3/8 дюйма.

    Какая стандартная ширина лестницы?

    Для лестницы, обслуживающей одного пользователя (обычно в частных жилых помещениях), требуется минимум 36 дюймов (91 см). В общих общественных местах должно быть соблюдено минимальное расстояние 44 дюйма (112 см), что обеспечивает достаточно места для одного человека и позволяет проходить тесным проходом двум людям.

    Как расположить винтовую лестницу?

    КАК ПРОЕКТИРОВАТЬ ВИНТОВЫЕ ЛЕСТНИЦЫ «ШАГ ЗА ШАГОМ»

    1. Размеры проема потолка.
    2. Количество шагов на 360 градусов.
    3. Измерение от пола до пола.
    4. Определите местоположение верхней посадочной площадки.
    5. Нарисуйте винтовую лестницу.
    6. Проверьте зазор головы (верхнее пространство).
    7. Проверить Строительные нормы и правила.

    Как рассчитать лестницу для винтовой лестницы?

    Сначала измерьте размеры проема лестничной клетки. Винтовая лестница имеет диаметр на 100 мм меньше, чем данный проем.Например, если

    1. Высота этажа «h» = 2700 мм.
    2. Подступенок ‘r’ = 225.
    3. Количество подступенков = 2700/225 = 12.
    4. №: ступеней = 11 + 1 посадочная площадка.

    Винтовая лестница — плохая идея?

    Винтовые лестницы при правильной установке так же безопасны, как и любой другой тип лестницы, особенно если уложены нескользящие ступени, которые помогают поскользнуться и споткнуться. Однако абсолютно необходимо использовать только комплекты винтовых лестниц, которые соответствуют строительным нормам и стандартам безопасности.

    Почему винтовые лестницы плохие?

    Винтовые лестницы — запрет фэн-шуй, потому что, живя с ними, вы чувствуете себя менее безопасно и надежно. Вы не можете видеть всю дорогу до нижней (или верхней) лестницы, поэтому вы не знаете, что вас там ждет. Винтовые лестницы символизируют огромный винт, который врезается в ваш дом и создает дыру в вашей жизни.

    Как поставить мебель на винтовой лестнице?

    Как поднять мебель по винтовой лестнице? Чтобы поднять мебель по винтовой лестнице, используйте перила.Обычно для перемещения больших предметов требуется два человека, поэтому вам нужно позвонить другу или члену семьи, чтобы выполнить эту задачу.

    Вам нужно разрешение на строительство внешней винтовой лестницы?

    Внешняя винтовая лестница — скромное сооружение, расположенное в углу между задней стеной здания и задней пристройкой. Я считаю, что это не оказывает существенного влияния на внешний вид здания и, следовательно, не требует разрешения на строительство в соответствии с Законом 1990 года.

    Сколько стоит установка винтовой лестницы?

    Стоимость винтовой лестницы Стоимость винтовой лестницы составляет от 1000 до 20 000 долларов. Установка одного в среднем составляет около 10 400 долларов. Итого зависит от типа материала, а также от высоты и ширины лестницы. На цену влияет и оплата труда установщика.

    Как измерить винтовую лестницу? — British Spirals & Castings

    Компания British Spirals & Castings производит винтовые лестницы на заказ для клиентов по всему миру.Поэтому вы можете удивиться, узнав, что в 95% наших построек мы фактически никогда не посещаем собственность, но можем создать идеальную лестницу миллиметра. Секрет в том, чтобы помочь нашему клиенту (будь то домовладелец, архитектор или строитель) самостоятельно провести точные измерения.

    Если вы хотите опередить игру, мы создали руководство, охватывающее ключевые измерения, которые вам необходимо выполнить, но вам не нужно беспокоиться, если они изначально неточны, поскольку мы будем работать с вами, чтобы убедиться, что размеры, которые нам нужны, но следующее поможет понять это и то, как лестница вписывается в ваше пространство.

    Как измерить высоту винтовой лестницы

    Это наиболее фундаментальное измерение для любой лестницы (последнее, что кто-то хочет, — это получить слишком короткую лестницу!). Одна ошибка, которую могут совершить люди, — это просто измерить расстояние от пола до потолка в пространстве, где будет установлена ​​лестница. Хотя это может показаться логичным, на самом деле в конечном итоге лестница останется на несколько дюймов короче, так как вам нужно учитывать толщину верхнего этажа и любую отделку на нем.

    Чтобы получить точный размер, вам нужно измерить расстояние от готового пола нижнего этажа до готового пола пространства выше. Если колодец на верхнем этаже уже был создан, вы можете просто использовать рулетку. В качестве альтернативы, если вы измеряете новое здание или пристройку, ваш архитектор или строитель должен иметь возможность предоставить измерения на основе своих планов.

    Если один или оба этажа не закончены, неплохо было бы попытаться включить это в измерения (вы сможете получить информацию о типичной толщине подложки и напольного покрытия на веб-сайте производителя).Точно так же, если вы устанавливаете внешнюю лестницу, вам нужно подумать об ожидаемой высоте поверхности земли (например, о высоте террасы или террасы).

    Как измерить диаметр винтовой лестницы

    Диаметр — это ширина лестницы от края ступеней с одной стороны до другой, как показано ниже:

    При выборе необходимо учитывать несколько вопросов. диаметр лестницы:

    Сколько места на этаже доступно для винтовой лестницы?

    Если вы когда-либо покупали телевизор или мебель, возможно, вы обнаружили, что они внезапно кажутся намного больше, когда вы приносите их домой! Чтобы не столкнуться с теми же проблемами с лестницами, неплохо попробовать заклеить скотчем квадратную форму с теми же размерами, что и диаметр лестницы, которую вы собираетесь разместить (см. Схему ниже).Это даст вам более четкое представление о том, насколько он будет большим на самом деле. Вы можете сделать это на любом этаже, но, если возможно, лучше всего сделать это в том месте, где вы собираетесь установить лестницу, чтобы вы могли видеть, насколько большой она будет ощущаться в пространстве.

    Также стоит создать чертеж плана этажа, чтобы получить более точное представление о том, сколько места он займет. Это особенно важно, если вы устанавливаете устройство в таком помещении, как холл, где людям может потребоваться легко пройти по лестнице.Это также может помочь вам увидеть, как мебель может поместиться на лестнице. В нашей литой лестнице ступени имеют заданный угол ступени, но если вы работаете на начальных этапах с углом 26 градусов, это наиболее распространенный угол ступени. По мере того, как лестницы становятся больше, появляется больше возможностей для регулировки угла ступени до 22,5 градусов, если это необходимо.

    Если у вас есть архитектор или строитель, наблюдающий за работой, они должны быть в состоянии подготовить точный план этажа, включая лестницу. Кроме того, вы можете создать свой собственный с помощью программного обеспечения, такого как Sketch-Up (которое бесплатно для личного использования), или с помощью надежного карандаша, бумаги и рулетки — просто не забудьте проверить свои измерения дважды!

    Какого размера должен быть проем в потолке для винтовой лестницы?

    Для внутренних лестниц также необходимо учитывать размер проема в верхнем этаже, чтобы освободить место для лестницы.Как показывает практика, желательно сделать готовый колодец как минимум на 100 мм шире, чем диаметр лестницы, чтобы было достаточно места для его удобной установки. В зависимости от того, где верхние ступени падают в ориентации винтовой лестницы, может быть возможно иметь меньший проем, который закрывает только часть лестницы.

    Какой бы подход вы ни выбрали, важно помнить, что для лестниц в Великобритании высота над всеми ступенями должна составлять не менее 2000 мм (это может быть уменьшено до 1900 мм с разрешения инспектора строительства)

    Какова ширина винтовой лестницы ступени должны быть?

    Если вы устанавливаете винтовую лестницу в Великобритании, она должна соответствовать требованиям BS 5395 — Часть 2 (обратите внимание — хотя этот стандарт используется в Шотландии, их Строительные стандарты также устанавливают дополнительные требования, как показано на таблицу ниже).

    Основное измерение ширины протектора называется «ширина в свету». В жилых помещениях это будет измерение от внутренней части поручня до внутренней части центральной стойки или самой узкой точки на ступеньке. В коммерческих условиях вам может потребоваться установить внутренний поручень, и поэтому ширина в свету — это расстояние от внутренней части внешнего поручня до внутренней части внутреннего поручня. Распространенная ошибка, которую допускают люди, — это думать, что ширина в свету составляет половину диаметра лестницы.

    Если у вас голая стойка, то это измерение от лицевой стороны стойки до внутренней поверхности внешнего поручня или стрингера (в зависимости от того, что ближе).

    Предлагаемая минимальная ширина в свету для лестницы будет зависеть от того, в каком типе здания она устанавливается и каково ее назначение. Требования приведены ниже:

    Категория лестницы Ширина в свету (мм) Минимальный диаметр лестницы (мм)
    Малая винтовая лестница ограниченное количество людей e.грамм. лестница в доме, которая не ведет в общую комнату, такую ​​как кухня, или лестница, ведущая в небольшую комнату, не используемую населением под коммерческую недвижимость. 600 1448
    Частная винтовая лестница — главная лестница в доме 800 (900 в Шотландии) 1830 (2083 в Шотландии)
    Малая винтовая лестница общественная — используется ограниченным количеством людей, например, общая лестница, ведущая в более чем одну квартиру. 800 (900 в Шотландии) 2100 (2300 в Шотландии)
    Полуобщественная * винтовая лестница — используется большим количеством людей, например, лестница, обслуживающая большую площадь на фабрике, в офисе или магазин. 900 2300
    Общественная винтовая лестница — предназначена для одновременного использования большим количеством людей (то есть требуется место для прохода). 1000 2500

    * определяется как пространство, обслуживающее до 50 человек и обслуживающее ограниченную площадь

    Утвержденный документ K в Англии и Уэльсе на самом деле предлагает небольшое пространство для маневра, говоря, что где пространство ограничен, диаметр остается на усмотрение строительного инспектора.Таким образом, если у вас ограниченное пространство, стоит узнать мнение строительного надзора, чтобы узнать, можно ли установить винтовую лестницу меньшего диаметра. Предлагаем винтовые лестницы диаметром до 970 мм.

    Если вы живете за пределами Великобритании, могут применяться местные законы, но эта ширина может служить полезной отправной точкой для принятия решения о том, какой ширины вы хотите, чтобы ваши ступени были.

    Правильная лестница для вас

    Если вы совсем не уверены в своих размерах, просто отправьте предложение по дизайну, который вам нравится, и выберите «У меня нет размеров, и мне нужна бюджетная стоимость на данный момент» вариант из формы предложения по запросу.Затем мы поможем вам все измерить, а также создадим точные чертежи в САПР, чтобы дать вам четкое представление о том, как будет выглядеть финальная лестница.

    Чтобы получить представление о дизайне, который вам нравится, взгляните на фотографии в нашей галерее, а затем отправьте нам предложение! Мы с нетерпением ждем вашего ответа.

    Винтовая лестница и выход

    Сообщение от Пол Харди

    Раздел 311 IRC — это секция средств выхода, где в качестве средств выхода включены специальные лестницы.


    Тот факт, что он находится в разделе «Средства выхода», не означает, что он разрешен для обязательного элемента «Средства выхода». Этот раздел охватывает до минимума элементы, используемые для выхода, это просто означает, что если один из этих элементов установлен, этот элемент должен «как минимум» соответствовать требованиям, изложенным в коде.

    Например, EERO можно использовать в качестве «вторичного» средства или выхода, но вам не разрешается выходить через дверной проем и использовать окно как САМОЕ средство выхода.

    Точно так же у вас может быть второй этаж, на который можно попасть по «обычной» лестнице, которая соответствует минимальной ширине 36 дюймов, а также с винтовой лестницей. Вам БУДЕТ разрешено заменить винтовую лестницу другой «обычной» лестницей, тем не менее, вам НЕ РАЗРЕШАЕТСЯ заменить «обычную» лестницу другой винтовой лестницей, поскольку винтовая лестница не соответствует требованиям для выхода.

    Следуйте этому правилу? к средствам эвакуации, отвечающим требованиям, предъявляемым к средствам эвакуации? Да.Можно ли установить винтовую лестницу как средство эвакуации? №

    Вот почему я так и сказал:

    Сообщение от Джерри Пек

    Винтовые лестницы разрешены, но не являются частью пути выхода.

    Путь выхода — это главная лестница.

    Мэтт заявил:

    Сообщение от Мэтт Феллман

    Винтовая лестница — единственное средство перехода от законченного верхнего уровня (со спальнями) на главный уровень.Но есть задняя раздвижная дверь на верхнюю палубу с податливой лестницей на главный уровень.

    Затем Мэтт спросил:
    Сообщение от Мэтт Феллман

    Соответствует ли это требованиям к выходу?

    Ответ: да, это соответствует требованиям к выходу, потому что существует «обычная» (я ненавижу использовать этот термин, поэтому я заключил его в одинарные кавычки). Винтовая лестница может быть просто удалена, поскольку окна подходят для вторичных средств выхода, т.е.е., EERO.

    IRC не рассматривает подробно «средства выхода», как и большинство других вещей. Если вы хотите узнать больше о средствах выхода, вам необходимо понять IBC и то, как он обращается к средствам выхода. IRC даже не дает подсказки относительно того, что означает «средство выхода», его даже нет в определениях, даже для этого простого объяснения вы должны обратиться к IBC:
    — СРЕДСТВА ЭГРЕССА. Непрерывный и беспрепятственный путь вертикального и горизонтального выхода из любой занятой части здания или сооружения к дороге общего пользования.Средства выхода состоят из трех отдельных и различных частей: выхода, выхода и выхода.

    Город Портленд, штат Орегон

    1а. Использование забежных лестниц в помещении R2 с глубиной ступени менее 10 дюймов на проходе: разрешено в соответствии с предложением.

    1б. Использование забежных лестниц в помещении R2 с глубиной ступени менее 6 дюймов в самом узком месте: разрешено в соответствии с предложением.

    Административный апелляционный совет считает, что информация, представленная подателем апелляции, демонстрирует, что одобренные изменения или альтернативные методы соответствуют целям кодекса; не снижать требования к здоровью, безопасности, доступности, жизни, пожарной безопасности или конструкции; и что особые условия, уникальные для этого проекта, делают нецелесообразным строгое применение этих разделов кода.

    В соответствии с главой 24.10 городского кодекса вы можете подать апелляцию на это решение в Апелляционный совет Строительного кодекса в течение 180 календарных дней с даты публикации этого решения.Для получения информации о процессе подачи апелляции и стоимости, включая формы, плату за апелляцию, способы оплаты и освобождение от уплаты сборов, посетите веб-сайт www.portlandoregon.gov/bds/appealsinfo, позвоните по телефону (503) 823-7300 или обратитесь в Центр обслуживания разработчиков.

    Статус: Решение вынесено — задержано с ID 18906 (23.01.19) для получения дополнительной информации
    Идентификатор апелляции: 18958 Адрес проекта: 1818 SW 4th Ave
    Дата слушания: 06.02.19 Имя заявителя: Джиллиан Агдерн
    Дело №: B-010 Телефон апеллянта: 3122264488
    Тип обращения: Здание Планы Эксперт / инспектор: Брайан МакКолл
    Тип проекта: lur Сообщений: 15 Вместимость: A-2, B, M, R-2, S-2 Тип конструкции: 1-A
    Название здания / предприятия: Коллектив на 4-й улице Пожарные спринклеры: Да — все
    Апелляция включает: Повторное рассмотрение апелляции LUR или заявка на разрешение №: 17-159356-МТ
    Вариант представленного плана : pdf [Файл 1] [Файл 2] [Файл 3] [Файл 4] Предлагаемое использование: Жилой смешанный сектор

    Лестницы бытовые винтовые и цилиндрические

    Декоративные и скульптурные качества винтовых лестниц, несомненно, являются причиной того, что теперь доступно так много комплектов или стандартных спиралей из бетона, стали или дерева. Способствующим фактором является легкость, с которой компьютерные средства могут ускорить проектирование таких функций для выполнения требований объекта и соблюдения обременительных ограничений текущих строительных норм и правил, как указано в главе 10.На данном этапе достаточно подтвердить, что диаметр барабана 1 800 мм является минимальным для спиралей в частных домах. Этот размер предполагает, что высота потолка в свету составляет 2 000 мм. Диаметр может быть уменьшен до 1 400 мм для лестницы, предназначенной для нерегулярного использования с выходом в одну комнату или на балкон и т. Д. Нормальный диаметр 1 800 мм не дает экономии в размерах колодца ниже минимальных угловых опор

    .

    Форма гребешка для вывоза мебели

    от стены до колодца

    Форма гребешка, чтобы освободить место для перегородки для вывоза мебели

    900, но предпочтительно 1000

    Рисунок 4.6 Лестница с ножницами и зубчатыми стенками из хребта

    Рисунок 4.7 Внутренняя винтовая лестница, Highbury Terrace Mews, 1971, архитектор: Питер Коллимор (любезно предоставлено Биллом Туми)

    и моталки. Однако есть визуальное соображение, в котором спираль имеет большее преимущество (рис. 4.7), и тот факт, что дизайн не может быть нарушен путем размещения шкафов под лестницей или туалетов для пигмеев. Проблема проектирования была значительно облегчена за счет стандартизованных компонентов, особенно с пороговыми устройствами в каждой точке доступа.Производители предлагают ряд размеров подступенков, так что квартал

    Рисунок 4.7 Внутренняя винтовая лестница, Highbury Terrace Mews, 1971, архитектор: Питер Коллимор (любезно предоставлено Биллом Туми)

    Рисунок 4.8 Места для посадки

    Первый этаж

    Рисунок 4.9a Кустарники, Чалфонт-Сент-Джайлс, 1935 г., Архитекторы: Мендельсон и Чермаев: план первого этажа

    Первый этаж

    Рисунок 4.9a Shrublands, Chalfont St Giles, 1935, Архитекторы: Мендельсон и Чермаев: план первого этажа

    По часовой стрелке

    Обращение первого этажа к вестибюлю и лестнице

    По часовой стрелке

    Переход первого этажа к вестибюлю и лестнице

    Рисунок 4.9b Shrublands, Chalfont St Giles: площадки первого этажа могут быть аккуратно сложены друг над другом, чтобы покрыть выбранную высоту этажа. Различной высоты можно добиться, отрегулировав места для приземления (Рисунок 4.8). Самый простой ответ — использовать открытый квадрант, обращенный к

    Рис. 4.9c Shrublands, Chalfont St Giles: вид на главный контур пролета первого этажа

    , который можно открывать или закрывать в зависимости от количества необходимых ступеней. даст более последовательное решение.Другие методы включают поворот посадочного сегмента четверть за четвертью, если возникает разница в высоте этажа. Четверть-посадочная форма обеспечивает легкий переход от площади пола к спиральной геометрии.

    Цилиндрические лестницы имеют более просторный вид независимо от того, расположены они отдельно или внутри корпуса ограждающего барабана. Противопоставление изогнутой и прямой линий — особенность раннего модернизма. Мендельсон и Чермаев создали оригинальный дом 1930-х годов в Shrublands, Chalfont St Giles, где стреловидная линия лестницы расположена на решающем изломе плана (рис.9). Элегантность решения

    расширяется до деталей изогнутой платформы у основания и винтовых поручней, завершающих балюстраду. Другой пример этого жанра — работа Раймонда МакГрата на холме Святой Анны, Чертси (рис. 4.10), где сегментный вестибюль охватывает консольную цилиндрическую лестницу. Такие упражнения в воображении вызывают ожидания от сценария на первом этаже. Тема Мендельсона создает прекрасный холл с двухсторонним видом, а также доступом к главной спальне и гостевому крылу в порядке убывания.Драматическая планировка Макграта ведет к круглой главной спальне, которая является центром дома, расположенной в ландшафтном саду восемнадцатого века3. Оба этих больших дома были спроектированы с двумя лестницами, одна для хозяина, а другая для слуг; второстепенная лестница была обычным делом, спрятанным в углу плана. Социальные обычаи того времени диктовали эти концепции, хотя обстоятельства на холме Святой Анны вызвали особые условия

    Рисунок 4.10b Холм Святой Анны, Чертси: холл и лестница

    Рисунок 4.10a St Anne’s Hill, Chertsey, 1937, Архитектор: Раймонд МакГрат: план первого этажа

    , в соответствии с которым в главной спальне было совершенно отдельное обращение от слуг. Истоки белых бетонных цилиндрических лестниц, несомненно, должны быть творениями Ле Корбюзье и Пьера Жаннере в их героический период 1920-х годов. Отдельно стоящая обстановка на вилле Savoye поднимает лестницу в удобную для вас точку с прорезями в стене барабана, открывающими интерьер здания (рис. 4.11).Знаменитый пандус — это основная центральная зона, которая позволяет всему пространству разворачиваться от первого этажа до террасы на крыше. В полной мере используется конструктивная роль ступенчатого барабана или обрамления пандусов. Эрно Голдфингер позаимствовал ту же тему для полукруглого полета на Уиллоу-роуд. Здесь железобетонные плиты перекрытия проходят поперек стены к стене с промежуточной опорой на железобетонном лестничном барабане, который расположен по центру на глубине плана (рис. 4.12).

    4.2.4 Модернизм и домашние лестницы

    Концепция открытой лестницы внутри открытого плана — отличительная черта корбюзианского идеала.Первоначальный проект Дома-скелета Дом-Ино (около 1914-15 гг.) Демон-

    Рис. 4.11 Вилла Савойя, 1929-31 годы, архитекторы: Ле Корбюзье и Пьер Жанере. Лестница и пандус
    Рисунок 4.12 Использование лестничных стен в конструкции, Willow Road, Лондон, NW3, 1937, архитектор: Эрно Голдфингер

    построил каркасную конструкцию с железобетонными ступеньками с загнутыми ногами, простирающимися между консольными площадками. (Рис. 4.13a) .4 Развитие этой концепции с помощью проектов для Maison Citrohan организовало лестницы как прямые лестницы для сохранения фасада; окончательная версия была построена на выставке Weissenhof в Штутгарте в 1927 году (рис. 4.13 б и 4.13в). Важность этих планировок заключается в том, что столовая и гостиная используются как зоны циркуляции без разделения на комнаты и лестничные клетки.

    Модернистский прием состоит в том, чтобы использовать лестницу как свободно размещаемый элемент, чтобы высвободить пространственное развитие интерьера. Примером этой доктрины является реконструкция пары домов на Террасе Святого Леонарда в Челси, проведенная компанией Richard Rogers Partnership. Этот дизайн открывает традиционный вертикальный коробчатый лондонский дом в ряд больших горизонтальных пространств.

    Главный элемент — двухэтажная квартира на первом этаже с выступающей антресолью, образующей спальный балкон. Подъезд внутрь квартиры осуществляется по диагональной лестнице (рис. 4.14). Использование более длинного измерения для восхождения увеличивает ощущение пространства и подчеркивает прекрасные пропорции. Фоном служит хорошо оконный фасад с двенадцатью окнами. The

    Рисунок 4.13a Скелетный дом Дом-Ино: первый набросок (около 1914-15 гг.)

    Рисунок 4.13b Fr «me for built ex« mple «t Stuttg» rt, 1927, Архитекторы: Ле Корбюзье и Пьер Жаннерет (из L’Architecture Vivante)

    вверх

    Я

    1

    3

    Я

    Цокольный этаж до II этажа с цокольного этажа

    Зал

    Спальни с первого по четвертый и терраса на крыше

    ■ Спальни до 3 этажа и терраса на крыше

    Второй этаж

    Рисунок 4.Скелетный дом Дом-Ино 13c: преобразование планировки имеет хорошо продуманное подразделение между помещениями для персонала на цокольном уровне, квартирой бабушек и дедушек на первом этаже и детской территорией на верхних уровнях, с родительской зоной большой квартиры, зажатой между ними. . Основная вертикальная циркуляция сверху вниз — это стальная винтовая лестница, которая поднимается в отдельный колодец, минуя основную жилую зону. Подразделение позволяет многократно использовать дом Голдфингер в порядке, обратном порядку проживания в доме Голдфингера, который в конечном итоге вмещал три поколения семьи этаж за этажом — самую младшую семью в подвальном помещении с садом, Эрнё и Урсулу на первом этаже

    Рисунок 4.14 Квартира Роджерса, Терраса Святого Леонарда, Лондон, 1985, Архитекторы: Партнерство Ричарда Роджерса. Общий вид двухэтажного объема с лестницей по диагонали

    и первым этажом, а вторым этажом правила бабушка Голдфингер.

    Дом Хопкинса в Дауншир-Хилл также разделяет просторность открытой планировки с лестницей, расположенной в средней зоне плана с девятью отсеками. Сетка планирования основана на минимальном модуле стального каркаса 2 x 4 м. Ядро, включающее ванные комнаты и винтовую лестницу, имеет ширину 2 м, в то время как основные комнаты, выходящие в сад и на улицу, занимают двойной пролет по 4 м каждая (рис.4.15а). Стальная спираль образует каркасную структуру в минимальной трубе внутри основного циркуляционного пространства (рис. 4.15 b). Гибкость планировки позволяет добавлять перегородки по мере изменения требований семьи, при этом уровень сада разбивается на плоские части, когда дети становятся старше.

    Тематический отклик лучше всего можно увидеть в консольной спирали, которая находится в центре викторианской виллы Дженкс. Здесь каждый протектор подходит друг к другу, как спираль раковины. Глубина и высота обозначены мозаикой, повествующей о подземном мире на цокольном этаже, и светом, падающим из купольного «глаза» в небо.Каждая ступенька пронумерована, чтобы рассказать о подъеме, все движение полета фиксируется тонко выполненными извилистыми поручнями. Овальный план мастерски оформлен, с растяжками ступенек, ведущих к площадкам приземления (рис. 4.16).

    Рисунок 4.15a Дом Хопкинса, Дауншир-Хилл, Лондон, 1976 г. Архитекторы: Майкл и Пэтти Хопкинс: план расположения

    4.2.5 Лестницы и ступеньки

    Лестницы и ступени — особые формы более крутой конструкции; они разрешены для определенных целей, например.грамм. случайный доступ на крышу или в служебные помещения. Лестницы на чердаке, как правило, разборные или работают с люком. Ограничения по пространству — это поперечный пролет оборудования внутри крыши для разметки и площадь, необходимая при установке лестницы, а также пространство для ног и подпруга, необходимые для обхода препятствия. Существуют складные ножничные лестницы, но они не так устойчивы, как телескопические.

    Фиксированные ступени имеют то преимущество, что доступ к ним постоянный, с ограждениями на верхнем уровне; кроме того, немеханические элементы могут легче соответствовать размерам объекта.Краткое изложение британских правил для длинных лестниц приведено на Рисунке 4.17. Полушаги также разрешены, при условии, что обслуживается только одна комната, и они более удобны для ступенек, чем узкие ступеньки. В принципе, лестницы и полуступни допускают подъем под углом от 60 ° до 70 °. Конструкция последнего может быть изготовлена ​​из сборного бетона, стали или

    Рисунок 4.16. Лестница в Jencks House, Ladbrooke, Лондон, 1986, совместный проектировщик: Terry Farrell & Co.

    Рисунок 4.Дом Хопкинса 15b, Дауншир-Хилл, Лондон: общий вид винтовой лестницы в центре плана

    Рис. 4.16. Лестница в доме Дженкс, Лэдбрук, Лондон, 1986 год, совместный проектировщик: Терри Фаррелл и Ко.

    Рис. 4.17 Принципы лестницы на чердаке

    древесина; стандартные лесоматериалы можно получить из Дании и Италии (рис. 4.18). Строительные нормы и правила см. На рис. 10.1 d.

    4.2.6 Прочие формы

    Трехвитковые формы занимают больше места, чем изогнутые или спиральные.Однако открытость центрального колодца может улучшить естественное освещение, создаваемое окнами на верхней площадке или потолочными светильниками. Одним из источников этих идей являются вертикальные ядра, служившие внутренней архитектурой Османской империи. Конструкции, как правило, представляют собой деревянные стойки и балки с кирпичным заполнением. Ступени часто сделаны из камня с выступами, скрепленными сплошным каркасом. Плетеные поручни заменяются панелями из планок с отдельными поручнями, установленными между вертикалями (рис. 4.19).

    Рисунок 4.18 Фирменные лестничные ступени (любезно предоставлены Space Saver Stairs (UK) Ltd)
    Рисунок 4.19 Трехвитковая лестница: Османский дом торговцев, Каир (около 1500 г.)

    4.2.7 Высота над уровнем моря

    Центральное расположение лестниц или мест, расположенных у внутренних стен, не создает проблем с подъемом, за исключением наличия соответствующих окон для освещения ступеней. Лепестки, расположенные у внешней стены, выглядят драматично за обширным остеклением, но затрудняют внутреннюю очистку окон (см. Рисунок 4.9 для визуализации проблем). Окна, которые увеличивают скорость полета, могут быть ответом, но часто внешне кажутся неудобными. Еще одно сомнительное изобретение — вертикальное окошко или окошко термометра (рис. 4.20).

    Читать здесь: Ссылки

    Была ли эта статья полезной?

    Что-то новое в винтовых лестницах

    СПИРАЛЬНЫЕ лестницы — привлекательный способ получить доступ к другому уровню, не занимая много места, и многие люди находят скульптурные формы интригующими в своих домах.Теперь у спиралей новый виток: на рынке доступны готовые к установке модели.

    Стр. C8

    Многие производители не расположены в мегаполисах; Если вы не хотите ограничивать свой поиск местными дилерами, вы можете послать брошюры и заказать их по почте или проконсультироваться с архитектором. Или вы можете поехать к ближайшему представителю фабрики, чтобы опробовать лестницу, и часто избежать транспортных расходов и налога с продаж, а также получить лучшую цену.

    Вот некоторые вещи, которые следует учитывать при покупке винтовой лестницы:

    Если лестница будет основным средством перехода с одного этажа на другой, ее преимущества в экономии места могут быть потеряны.Большинство строительных норм и правил предписывают, что ступени первичной лестницы должны быть не менее 30 дюймов в ширину и 9 дюймов в глубину.

    Лишь немногие клиновидные ступени, выступающие веером из центральной колонны винтовых лестниц малого диаметра, могут удовлетворить это требование. Но винтовая лестница большего размера, 5 или 6 футов в диаметре, может выглядеть более громоздкой, чем скульптурная, и ее стоимость также может быть громоздкой. Большинство винтовых лестниц — это второстепенные лестницы; для этого можно использовать даже самую маленькую (3½ фута в диаметре) модель.

    Два важных фактора при выборе винтовой лестницы — это ее дизайн и конструкция. В большинстве случаев лестницы и хорошо сконструированы, и красивы. Лестница должна казаться единым целым, а не 40 шаткими частями. Лестница должна плотно прилегать к ступенькам, а перила должны быть одинаково прочными.

    Существует два основных типа винтовых лестниц: одна с центральной колонной, поддерживающей клиновидные ступени, и вторая, которая выглядит как обычная лестница, изящно скрученная в спираль.(На самом деле винтовые лестницы имеют форму спирали.)

    Лестницы с опорой на колонны бывают модульными, и сборка включает просто надевание воротников ступени на стальной столб.

    В недорогих или плохо спроектированных лестницах хомуты не накладываются друг на друга и удерживаются на месте только винтами. В этих же лестницах на ступенях часто используется сталь толщиной в одну восьмую дюйма; следовательно, при ходьбе лестница заметно подпрыгивает.

    Стальные ступени должны иметь толщину не менее тринадцатых дюйма (предпочтительно четверть дюйма), а кольца протектора должны быть плотно уложены друг на друга, что также придает колонне более четкую линию.

    Единственная проблема со спиралью, которая выглядит как изогнутая обычная лестница, заключается в том, что она может немного раскачиваться, когда на лестнице находятся два человека. Поскольку все эти лестницы изготавливаются на заказ, вы можете запросить более толстые опоры.

    Ценовые предложения могут быть обманчивыми, и их будет трудно сравнивать, если вы не знаете точные характеристики лестничной клетки и не понимаете, какие «опции» необходимы.

    На многих стандартных моделях, например, есть только одна балясина на ступеньку, что оставляет отверстие, достаточно большое, чтобы ребенок мог проскользнуть через него.Низкая цена от одной компании может стать менее заманчивой, когда требуются «дополнительные» балясины стоимостью 130 долларов.

    К другим дополнительным частям относятся посадочная платформа (80 долларов и выше), стойка, перила и балясины (50 долларов и выше) для платформы, деревянные ступени и перила (700 долларов и выше) или фанера и ковровое покрытие (175 долларов и выше) и пятна. или окрашенная отделка (от 50 до 200 долларов). Доставка также добавляет от 40 до 100 долларов.

    Поскольку лестницы полностью сборные и требуют только сборки, два человека, которые могут поднимать тяжелые предметы и работать с ручными инструментами, могут установить винтовую лестницу за 4–12 часов, в зависимости от ее сложности.

    Другое дело подготовка к установке. Если спираль не заменяет существующую лестницу, необходимо прорезать отверстие в штукатурке, балках и полу, а также отремонтировать и отделать пространство.

    Домовладелец, имеющий руководство по столярным работам, может выполнить эту работу или может помочь плотнику подготовить участок за один день и помочь установить лестницу на следующий день. Кристофер Варвин, музыкант, живущий в Вест-Сайде, последовал последнему плану и нанял плотника за 100 долларов.Стоимость проекта, включая лестницу Mylen диаметром 5 футов и высотой 9 футов, составляла около 900 долларов, но г-н Варвин еще не купил и не установил покрытые ковром фанерные ступени.

    Однако у соседа мистера Варвина были проблемы. Чтобы поддержать лестницу весом 1000 фунтов, подрядчику пришлось разорвать пол и укрепить его стальной балкой. И после вырезания отверстия в потолке для лестницы подрядчик обнаружил, что стена наверху на два фута не совмещена со стеной этажом ниже, что вызвало некоторые корректировки в последнюю минуту и ​​дорогостоящие ремонтные работы.

    Когда подготовительные работы включают перемещение труб или проводов и установку дополнительных опор, цена может варьироваться от 300 до 2000 долларов, по словам одного подрядчика.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
