Яндовая крыша фото: что это такое, схема устройства кровли и тонкости монтажа

Содержание

что это такое, схема устройства кровли и тонкости монтажа

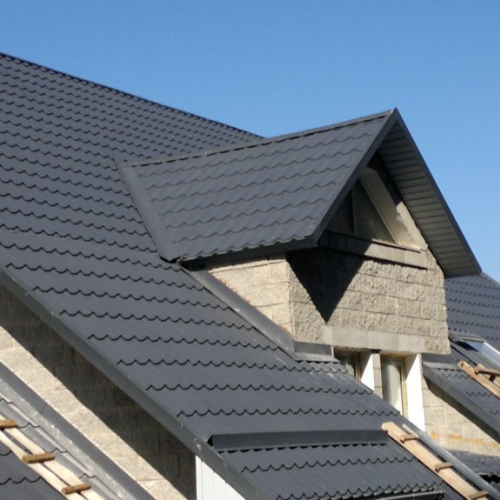

Ендова – внутренний угол кровли, который является фактическим местом стыковки пары скатов. Если такой угол в конструкции крыши образуется, он считается ключевой составной частью всей кровельной системы.

Определение

По сути, ендова является отводом для атмосферных осадков, которые попадают на скаты. Поэтому эта составная часть подвергается значительным нагрузкам. Воздействие, связанное с погодными условиями, на этот элемент оказывается большее, чем на все остальные части кровли.

Ендовая часть конструкции еще называется разжеблоком — это часть сооружения, которая комплектуется специальными деталями, отвечающими за внешний вид и функциональную составляющую.

Каждую составляющую надо исследовать по отдельности.

Например, в стропильной конструкции ендова представляет собой деревянный брус, который закладывается в системе в точке стыковки скатов, обычно под внутренним углом. Если ендова большая, то брус применяют усиленный.

Профессионалы рекомендуют использовать в стропилах два бруса, которые важно правильно состыковать между собой.

Лучшим материалом для устройства самой ендовы считается оцинковка в виде стальных листов. Свойства этого материала позволяют значительно продлить период эксплуатации не только ендовы, но и крыши. Чаще всего ендовы представляют собой обычные планки оцинковки, которые собираются в единую систему. Профессионалы выделяют планки нижней или верхней ендовы.

Нижняя планка – это та, что устанавливается на внутренней части углов, которые еще называются отрицательными. Монтаж этой детали выполняется в первую очередь — до установки основного кровельного материала.

Верхняя ендова играет роль декоративной детали. Благодаря ей стыки обретают более законченный вид, а кровля получает завершенный внешний лик. Эта часть укрепляется уже после того, как закреплен настил или другое финишное кровельное основание.

Форма ендовы может быть различной и выбирается в зависимости от выбранной кровельной основы. Например, деталь прямой формы предназначается для профнастила, а полукруглая деталь — для металлочерепицы. Рассмотрим другие особенности ендовы кровли подробнее.

Особенности и назначение

Несколько видов разных скатов обычно присутствует в сложных схемах крыш.

С конфигурацией кровельной системы связано количество ендов, а конфигурация бывает крестообразная, буквой Т или Г. Еще число этих элементов связано с наличием таких составляющих, как мансардные и слуховые окошки или прочие элементы украшательства кровли.

Планки ендовы должны быть согнутыми под углом, совпадающим с примыкающими уклонами. Верхний декоративный элемент в некоторых вариантах может быть и неустановленным. Связано это с типом основания кровли, а также с особенностями кровли. Одна нижняя ендова способна обеспечить надежную гидроизоляцию конструкции. Главное — грамотно выполнить устройство.

Например, открытая ендова допустима в конструкциях крыш с небольшим углом ската. В открытой конструкции обязателен монтаж гидроизоляционного слоя.

Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.

Если скат кровли крутой, а его края расположены близко к желобу, к применению обязательна ендова закрытого типа. Стыки такой конструкции будут защищены лучше, и вид кровля получит более красивый. Основное преимущество открытого стока – обеспечение быстрого схода любого объема воды.

Существует еще один вид ендовы – переплетенный. Внешний вид устройства сходен с вариантом закрытого типа. Однако точки стыков могут перекрещиваться, образуя сплошную поверхность. Главный недостаток переплетенной конструкции – сложность в монтаже. Установка разжеблока займет больший период. Кровля будет накапливать сор. А в период весеннего таяния снега на кровле будут образовываться ледяные корки.

Любые виды ендовы делаются из той же основы, что и покрытие крыши. Например, если крыша шиферная, для ендовы нужен асбоцемент. Если крыша из металлической черепицы или профлиста, должна применяться листовая сталь, которая может быть оцинкованной или окрашенной.

Если на производстве кровельного покрытия применяется слой защиты для материала, ендова должна быть обеспечена такой же составляющей. То есть все элементы кровли в сборе должны смотреться единым целым. В редких случаях доборные элементы из одного вида материала применяются для кровли из другого вида изделий.

Основной для внутренней ендовы, к примеру, может быть оцинкованная сталь. При этом уровень оцинковки должен в достаточном объеме обеспечить герметичность стыка на длительный период времени. Ендову с полиуретановым защитным слоем применяют для крыш из металлочерепицы. Также такая верхняя ендова подходит в качестве верхнего покрытия разжелоба кровли из полиэстера.

Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.

Любой изгиб станет причиной отслоения защищающего основания покрытия, что запустит коррозию. Планки быстро разрушатся, герметизация кровли будет нарушена. Все элементы кровельного покрытия важно использовать правильно. Слой, который образуют ендовы, должен быть герметичным, надежно защищающим внутренности крыши от атмосферных явлений.

Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли. Для правильного обустройства ендовы нужно провести подготовительные работы. Изучим схему обустройства стропильной конструкции для крыши с ендовой подробнее.

Описание

Ендова – обязательный элемент зданий с крышей Т-, Г- или крестообразной схемы. Еще разновидности каркасного основания подразделяются на сочлененный и закрытый, а также открытый. Первый вариант нужен, когда угол наклона большой. Также он подходит для вариантов, на которые будут укладываться гибкие материалы, например мягкий ондулин. Для закрытой сочлененной ендовы обязательно нужна дополнительная гидроизоляция.

Определенный угол крепежа выбирается в зависимости от угла скатов. Способ крепления всегда связан с размерами стропильных деталей. Если стропила двухметровые или меньшего размера, можно воспользоваться гвоздями. Если все иначе, нужны специальные накладки из металла, которые усилят составляющие детали. В местах большей нагрузки можно будет установить подпорную укосину.

Устройство усиленной решетки потребуют места схода скатов. Вид выбирается в зависимости от типа кровельного покрытия. Например, металлочерепица требует дополнительных частей между частями основной обрешетки, которую закрепляют в самом стыке. Шаг обрешетки в месте стыка уменьшается вдвое.

Длина самой решетки должна быть больше, чем ширина ендовы.

Если на крыше планируются профлист, черепица или шифер, то вдоль оси сочленения монтируются дополнительные доски шириной около 10 см. Количество досок будет связано с шириной подложки. Возможно, досок нужно будет несколько с каждой стороны.

Если в качестве покрытия крыши выбирается ондулин, то потребуется по одной доске с каждой стороны ската, которые крепятся с примерным отступом в 75 см. В получившееся пространство должен поместиться элемент, называемый разжелобком.

Если кровельное покрытие выбирается мягкое, решетка из брусьев должна быть сплошной, поэтому усиления такая система не потребует. Еще важно выбрать вариант крепления стропильных ног. Они закрепляются под определенным углом в зависимости от угла уклона ската.

Стропильную часть кровли для ендовы несложно установить самостоятельно. Прежде чем начать работы своими руками, нужно выбрать брус правильной толщины, а также учесть надежность крепления. Крыша с ендовой, собранная по всем правилам, прослужит несколько десятилетий.

Как сделать самостоятельно?

На подготовленную конструкцию обрешетки монтируется нижняя деталь ендовы. Как уже говорилось выше, это листовая сталь со сгибом в центральной части и бортами с краю. Деталь можно отнести к доборным составляющим, и обычно она продается двухметровыми кусками.

Устанавливается планка по правилам снизу. Важно завести край составной детали за свес крыши. Должно получиться около 2–3 см ниже края. Из лишнего материала нужно сформировать отбортовку.

На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.

Если длины одной детали мало, последующая деталь ложится сверху встык на 20–30 см. Это место промазывается герметизирующими веществами или битумом. Важно промазать весь стык. Планка должна быть уложена на всю длину желоба, поэтому наверняка потребуется несколько листов. Лишние метры обрезают около конька. Оставшуюся часть нужно закрепить в виде желоба.

Для крепления используют специальные кровельные саморезы, а также кляймеры, которые цепляются за бортик. Главная задача ендовы – обеспечение герметичности. Крепление кляймерами выгоднее с точки зрения обеспечения непроницаемости. После этой работы не останется дырок в материале, пусть и защищенных заглушкой из резины.

Нижняя деталь должна быть обязательно с бортами. Примерная высота бортов около 2 см. Благодаря бортикам вода с уклона крыши не попадет под основное кровельное покрытие. Оно должно лечь так, чтобы до центральной части ендовы оставалось 6–10 см.

Ближе к центральной части ендовы располагать кровельные изделия не рекомендуется. Чтобы осадки не попадали под ендову, от места перегиба приклеивается специальная защитная лента. Она представлена в продаже на клеящейся основе, поэтому перед установкой достаточно снять покрытие и наклеить ленту на основу.

Если кровельный материал, обрезанный по краям, выглядит достаточно привлекательно, конструкцию можно оставить в получившемся виде. Если вид обрезанных частей не устраивает, применяется декоративная накладка. Она называется верхней ендовой и отвечает лишь за свое назначение. Достаточно часто деталь не применяют.

В некоторых вариантах уплотнительную герметичную полоску дополняют другими видами гидроизоляции. Она особенно не помешает, если в выступах покрытия кровли есть волны и в точках перегиба остается свободное место. Оно часто забивается сором зимой или подтаявшим снегом весной.

Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.

Чтобы декоративная деталь, укладывающаяся поверх, играла еще и герметизирующую роль, ее не нужно закреплять к решетке гвоздями. При этом стыковать элементы нужно так, чтобы по линии ендовы совсем не оставалось зазора.

Если ендова из ондулина, укладывать ее нужно так, чтобы получился своеобразный желоб. К этому желобу затем вровень прикладывается кровельное основание. Нахлест листов на нижнюю ендову должен быть не менее 15 см. Уложенные ондулиновые листы достаточно закрепить специальными кровельными гвоздями, которые должны быть покрашены, как покрытие. Гвозди должны быть закреплены как можно дальше от линии желоба ендовы.

Полезные советы

Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
После установки ендовы не стоит задерживать выполнение остальных работ надолго.
При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.

Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.

Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства. Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции.

Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.

О монтаже ендовы смотрите в следующем видео.

что это такое, схема устройства кровли и тонкости монтажа

Определение

Профессионалы рекомендуют использовать в стропилах два бруса, которые важно правильно состыковать между собой.

Особенности и назначение

Несколько видов разных скатов обычно присутствует в сложных схемах крыш. С конфигурацией кровельной системы связано количество ендов, а конфигурация бывает крестообразная, буквой Т или Г. Еще число этих элементов связано с наличием таких составляющих, как мансардные и слуховые окошки или прочие элементы украшательства кровли.

Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.

Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.

Описание

Длина самой решетки должна быть больше, чем ширина ендовы.

Как сделать самостоятельно?

На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.

Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.

Полезные советы

Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
После установки ендовы не стоит задерживать выполнение остальных работ надолго.
При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

О монтаже ендовы смотрите в следующем видео.

что это такое, схема устройства кровли и тонкости монтажа

Определение

Профессионалы рекомендуют использовать в стропилах два бруса, которые важно правильно состыковать между собой.

Особенности и назначение

Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.

Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.

Описание

Длина самой решетки должна быть больше, чем ширина ендовы.

Как сделать самостоятельно?

На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.

Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.

Полезные советы

Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
После установки ендовы не стоит задерживать выполнение остальных работ надолго.
При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

О монтаже ендовы смотрите в следующем видео.

Ендова – что это такое? 100+ фото примеров: инструкция по монтажу

Содержание

Понятие “ендова”
Материалы, используемые для создания ендовы
Устанавливаем ендову правильно

Крыша частного дома – один из важнейших элементов постройки, который обеспечивает ее защиту от воздействия внешних факторов в виде дождя, ветра или снега, а также ультрафиолетовых лучей солнца. Вся внешняя нагрузка возлагается на кровельное покрытие крыши, так как именно оно имеет непосредственный контакт с вышеуказанными факторами и влияниями. Если при сборке конструкции крыши, ее установке или монтаже кровли допустить ошибку, то это может привести к непоправимым последствиям, внутрь дома может проникать влага, которая будет разрушать стропильную систему. Если стропила, сделанные из дерева, начнут поддаваться воздействию воды, то крыша быстро станет непригодной, да и ветра могут деформировать ее конструкцию.

В связи с этим, при создании дома необходимо уделить особое внимание крыше, ее конструкции и подбору кровельных материалов. Абсолютно все элементы крыши должны образовывать герметичный слой, надежно защищая внутреннее пространство дома от внешних воздействий. Многие хотят, чтобы крыша была максимально привлекательной, дополняя экстерьер частного дома, но нужно помнить, что это не должно мешать основной функциональной задаче конструкции – защита постройки и ее жителей.

Кровельные покрытия можно разделить на две категории:

Материал, используемый для кровли – профнастил, металлочерепица, ондулин и т.д.
Доборы – элементы, которые оформляют все стыки, переходы, водостоки и прочее.

Стоит отметить, что особое внимание нужно обратить как раз таки, на доборы, ведь именно на них возлагается основная нагрузка, именно здесь происходит отток воды и талого снега. Для того, чтобы все элементы качественно выполняли свою роль необходимо провести монтаж, соблюдая при этом все правила и технологии. Ендова – один из подобных элементов, требующий правильно обращения к себе.

Понятие “ендова”

Ендова кровли – место на крыше, где сходятся две плоскости, образовывающие впадину. Однако, это лишь общее понятие для понимания смысла этой детали простым людям. Если же коснутся строительного направления, то рабочие имеют свое представление о таком элементе, как ендова. Согласно формулировкам специалистов ендова – вид доборного элемента, изготавливаемого для оформления стыка двух и более плоскостей.

Виды ендовы:

Открытая – стык двух скатов или плоскостей не имеет плотного шва, а просто прикрывается небольшой планкой.
Закрытая – в этом случае стык достаточно плотный и прямой.
Переплетенная – представляет собой стык вплотную таким образом, чтобы рисунок плоскостей совпадал между собой.

Нужно понимать, что отличие между этими видами лишь внешнее, функциональная задача у всех одна. Последние два варианта менее популярны в использовании, так как соорудить их смогут лишь профессионалы с большим опытом и специальными навыками, найти которых достаточно трудно, тем более, что каждый кровельный материал будет иметь свою специфику.

В зависимости от способа установки ендовы бывают:

Нижними. В этом случае доборной элемент устанавливают перед тем, как проводить монтаж кровли, тем самым ендову располагают под общий кровельный слой. Роль этой детали переоценить трудно, так как она служит водоотводным желобом, если же стык плоскостей будет без нижней ендовы, то он будет представлять собой сплошную щель, куда начнет проникать влага.
Верхняя. Исходя из названия, не трудно догадаться, что такая ендова устанавливается на кровельный материал, играет как декоративную роль, так и создает завершенный образ создания крыши. Наружная ендова сделает соединение двух плоскостей более аккуратным, не даст мусору проникнуть в углубление кровли, а значит, гарантирует естественный отток воды, продлевая период эксплуатации крыши.

Материалы, используемые для создания ендовы

Для того чтобы крыша имела привлекательный вид, а все ее элементы гармонировали друг с другом, ендову изготавливают из разных материалов, поэтому каждый сможет подобрать оптимальный вариант для своей крыши и своего кровельного покрытия. Если основное покрытие выполнено из шифера, то для ендовы используют асбоцемент, если же крыша покрыта металлочерепицей или профнаастилом, то используется ендова из оцинкованной стали.

Как известно, практически все металлические кровельные материалы имеют специальные защитные покрытия из полимеров, таким образом, их защищают от коррозии и продляют период службы кровли. Ендова для металлических крыш не стала исключением, поэтому она также снабжается специальным защитным слоем, чтобы материалы полностью соответствовали друг другу, создавали приятный внешний вид и целостную картину. Однако, материал ендовы не всегда может соответствовать материалу кровли. Если используется нижняя ендова, то она скрывается под кровлю, а значит, нет никакой разницы, из какого именно материала она изготовлена.

Устанавливаем ендову правильно

Как уже говорилось ранее, доборы нуждаются в качественном монтаже, ведь от этого зависит не только целостность и сохранность крыши, но и безопасность дома, его домочадцев. В связи с этим рекомендуется привлечение специалистов, способных быстро и качественно провести монтаж необходимых элементов, предоставить заказчику надежную конструкцию с привлекательным внешним видом.

Для ознакомления и возможности контроля работ приводим в пример классический порядок установки ендовы:

Изначально нужно проверить правильно и аккуратность создания подложки. Необходимо убедится, что нет никаких искривлений или деформаций, тщательно исследуется и проверяется прочность конструкции. Нагрузка на ендову намного больше, чем на плоскости скатов, ведь именно здесь скапливается снег, которые создает давление на доборной элемент.
Все деревянные элементы конструкции крыши необходимо обработать специальными антисептиками и пропитками, после чего провести гидроизоляцию именно под ендову.
Установка внутренней ендовы. Монтаж ведут снизу-вверх, укладывая отдельные элементы внахлест на десять сантиметров, после чего точки соединения обрабатывают герметиком.
Монтаж кровли. Места, где происходит стык кровли и нижней планки также необходимо герметизировать.
Установка верхней ендовы с помощью кровельных саморезов со специальными резиновыми прокладками.

что это такое, фото, схема, устройство

Чтобы вода не попадала под кровлю, используется специальный элемент под названием ендова.

На простой двухскатной крыше устанавливать его нет необходимости. Если кровля имеет сложную конфигурацию, то планки ендовы устанавливаются в обязательном порядке.

Этот конструктивный элемент необходим, чтобы обеспечить отвод осадков за пределы кровельной системы.

Назначение ендовы

Высокие темпы индивидуального жилищного строительства сформировали повышенный спрос на кровельные материалы и оригинальные проекты крыш.

Нередко, чтобы дом обладал индивидуальными особенностями, проектируется крыша сложной формы.

Собственнику дома приходится вникать и разбираться, что такое ендова кровли и каким способом такие элементы устанавливаются.

Важно уяснить, что при обустройстве внешне привлекательной крыши ендовы или разжелобки приходится устанавливать в обязательном порядке.

Несложный расчет показывает, что чем сложнее конструкция кровли, тем большее количество разжелобков приходится монтировать.

На этапе проектирования необходимо уделить особое внимание кровельной системе.

Монтажники на основе представленных чертежей должны однозначно представлять, как правильно установить ендовы в обозначенных узлах конструкции.

Любая кровельная система с полным основанием называется ендовая, когда у нее присутствует соединение скатов.

Чаще всего встречаются следующие виды примыканий, вид сверху:

Г-образное;
крестообразное;
Т-образное.

Конкретная схема выбирается при проектировании дома.

Видео:

При этом важно, чтобы стропильная система обладала достаточной жесткостью, иначе кровля будет постепенно расшатываться и пропускать дождевые и талые воды.

Применяемые конструкции

Кровля считается одним из основных элементов любого здания. Чем интереснее и привлекательнее внешние очертания крыши, тем сложнее ее монтировать.

Под стропильную систему выбирается определенное устройство ендовы.

На разжелобок, который расположен на стыке двух кровельных плоскостей, действует более высокая нагрузка, чем на другие участки крыши.

Чтобы обеспечить достаточную надежность кровли, применяются два вида этого элемента – ендова нижняя и верхняя.

Нижний элемент представляет собой пластину, которая имеет тот же угол сгиба, что и сопряжение кровельных скатов.

Ендова верхняя крепится на завершающем этапе и служит декоративным элементом.

Для изготовления ендовы чаще всего используется тот же материал, из которого собирается крыша. Если кровельным материалом выбран шифер, то изделие формуют из оцинкованного железа.

При монтаже кровельной конструкции используются ендовы следующие вида:

закрытая;
открытая;
переплетенная.

Установка ендовы закрытого типа выполняется на кровлях со скатами под большим углом наклона. При таком решении дождевая и талая вода равномерно стекает с крыши без помех и задержек.

Важно отметить, что в желобах, по которым отводятся потоки воды, не скапливается опавшая листва и прочий мусор, препятствующий нормальному водоотведению.

Устройство ендовы открытого типа обеспечивает сток воды по пологим скатам крыши (см. фото).

Как правило, стыки кровельных плоскостей имеют минимальный зазор. На всей длине стыка под кровельный материал укладывается и крепится разжелобок.

Когда крепится ендова для мягкой кровли, то специалисты рекомендуют проложить дополнительный гидроизоляционный слой из рубероида.

Когда кровельные листы переплетаются один с другим, применяется соответствующий тип разжелобка.

И при этом конструктивном решении гидроизоляция укладывается в обязательном порядке. Вид устройства ендовы крыши выбирается на этапе проектирования кровельной системы.

Монтажные работы

Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.

Весь процесс разделяется на следующие этапы:

установка стропильной системы;
фиксация обрешетки и крепление ендовы;
монтаж кровельного материала.

Эта классическая последовательность действий при возведении любого индивидуального дома.

В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.

Установка стропил

Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.

Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.

На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.

В процессе установки и крепления стропил особое внимание уделяется на участки примыкания мансардных окон, террасы или веранды.

Именно на этих местах и укладывается ендова, что важно помнить производителю работ.

Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.

С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.

Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.

Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.

Видео:

При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.

Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.

Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.

Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.

Монтаж кровли

Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.

Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.

Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.

Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.

По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.

Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.

Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.

Затем на этот желоб крепится нижняя ендова.

При монтаже выдерживается необходимая величина нахлеста и тщательно герметизируются стыки.

Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.

Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.

В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.

На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.

Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.

Видео:

Важные нюансы

Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями. Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.

Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.

Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.

Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.

Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.

Видео:

Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.

Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.

Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.

Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.

Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.

Ендова в ондувилле. Особенности монтажа

Ендова, или разжелобок крыши, — это внутренний угол, образованный двумя смежными скатами. Снежные мешки и повышенное давление ветра создают максимальные нагрузки на кровлю, поэтому к устройству и оформлению ендов следует относиться с особым вниманием. Необходимо учитывать, что с увеличением угла наклона крыши нагрузки на ендову снижаются, а на пологих крышах наоборот возрастают.

Ендова в ондувилле монтируется с учетом особенностей профиля битумной черепицы. Для оформления ендовы в ондувилле могут использоваться элементы кровельных систем Ондувилла, Ондулин и гидроизолирующие материалы Ондутис.

Монтаж и оформление ендовы производится в следующей последовательности:

1. Вдоль линии сопряжения скатов монтируется сплошная обрешетка. Согласно Стандарту организации ООО «Ондулин» СТО 29303425-001-2014, ширина дощатого настила в ендове должна быть не менее 700 мм.

2. По дощатому настилу выполняется дополнительная гидроизоляция из супердиффузионной мембраны Ондутис (Смарт) SA115 или Ондутис (Смарт) SA130. Полотно укладывается вдоль линии сопряжения скатов. Нахлесты гидроизолирующих пленок в ендове должны быть не менее 300 мм.

3. Выполняется гидроизоляция скатов. Пленка укладывается поверх гидроизоляции ендовы.

4. Ендова в ондувилле монтируется из формованных битумных желобов Ондувилла (ширина 400 мм) или Ондулин (ширина 360 мм). Монтаж элементов ведется от карниза. Первый желоб устанавливается с выносом 50-70 мм, это позволяет выровнять ендову по линии карниза. Остальные элементы ендовы укладываются с перекрытием 150 мм и фиксируются в 4-х углах гвоздями с широкими шляпками или степлером.

Нахлесты элементов ендовы дополнительно проклеиваются двумя полосками бутилкаучуковой монтажной ленты Ондутис BL.

4. Монтируется заполнитель карнизов Ондувилла. Планки устанавливаются по всей длине ендовы на расстоянии 10 см от продольной оси.

5. Монтируется кровельное покрытие на скатах. Плитки битумной черепицы обрезаются таким образом, чтобы перекрывать желоб ендовы на 150 мм.

6. Перед тем, как закрепить элементы ендовы, необходимо выполнить специальную разметку: линии проводятся параллельно оси ендовы на расстоянии 30-50 мм от края желоба. Гвозди вбиваются по нанесенной разметке в каждую волну, заходящую на ендову.

Ендова в ондувилле крепится фирменными кровельными гвоздями для битумной черепицы длиной 75 мм.

Ендова на крыше — особенности монтажа и устройство, т-образная крыша

Ендовые крыши

Содержание:

Венцом каждого строения является его крыша. Современные строители и архитекторы шагнули в этом вопросе далеко вперед и предлагают потребителю возведение крыш имеющих множество разнообразных углов как внешних, так и внутренних в совокупности со скатами.

Такая сложная форма с точки зрения геометрии способна выгодно подчеркнуть строение на общем фоне построек и выделить его благодаря данной системе.

Подобные крыши получили название — ендовые уходящее корнями в структуру формы покрытия. В случае возведения многощипцовой крыши также наблюдаются подобные явления.

Общие характеристики ендов

Ендова — это угол, образующийся при проектировании и возведении крыши между стыками двух плоскостей являющихся скатами и предусмотренными архитектурным планом, сопровождающим строение. Этот угол характеризуется как внутренний и потому спутать подобную крышу с чем-то другим не возможно, так как все остальные варианты имеют внешние углы.

Наличие внутренних улов в покрытие выглядит весьма эффектно, но стоит отметить, что подобное таит в себе некоторые нюансы, такие как сложность ухода в зимнее время года, когда в данные места попадает снег и скапливается там неизбежно уплотняясь и давя на материал своим весом.

Помимо снега также в подобных местах скапливается большое количество осадков, что также не является положительным моментом и не способствует повышению прочности покрытия.

Необходимо обратить внимание, что ендовая крыша может получиться практически из любого вида кровли в случае, когда при проектировании и возведении получаются стыки двух плоскостей под углом, ведущим вовнутрь.

Потому при неизбежном образовании подобного необходимо тщательно и ответственно подойти к процессу сооружения стропил и кровли.

Ендова на Т-образной крыше — особенности врезки

По завершению строительства дома необходимо переходить к проектированию крыши. На самом деле идеально выстраивать план на начальном этапе всего строительства полностью.

Так или иначе, к чертежам также предъявляются особые требования заключающиеся в содержании необходимой информации о будущей кровли и четком просматривании всех элементов соединения и их виде на общем плане строения.

При неуверенности в наличии необходимого количества знаний и опыта для проектирования и возведения сложной конструкции рекомендуется прибегнуть к максимально простому виду, так как крыша с двумя скатами монтируется в разы быстрее и проще чем сложные конструкции.

Помимо вышеупомянутый сложностей с проектированием и возведением невозможно не отметить, что многоскатная сложная конфигурация кровли не доступна в бюджетном строительстве. Так как имеет весьма внушительную стоимость за счет большого количества используемых материалов и требованиям к их качеству.

При построении чертежа необходимо прорабатывать стыки скатов образующие енды и использовать на месте строительства дополнительные брусья для укрепления данных пространств.

На ендовой крыше, необходимо тщательно прорабатывать и возводить систему стропил. Если необходимо изменять наклон и высоту того или иного участка кровли рекомендуется прибегать к методу обрезки длины стропил использующихся в каркасе и тем самым добиваться желаемого результата.

Для того чтобы конек крыши был расположен под необходимым углом, рекомендуется изменять наклон угла ендовы напрямую влияющий на дальнейший ход работ и вид готового объекта. Используя данную технологию, получают крыши различных форм и размеров начиная от простой трехскатной и заканчивая необычной шатровой разновидностью.

Устройство и особенности монтажа

Устройство и схема ендовы

Для того чтобы грамотно выполнить кровельные работы на ендовой крыши необходимо проработать и изготовить основу необходимую для конструкции подобного плана.

Для это используется технология, предусматривающая монтаж обрешетки сплошного вида выполняющейся за счет использования брусков, которые помещаются на равном друг от друга расстоянии равным 30 сантиметрам и располагающимися по разные стороны ската.

На полученную таким образом обрешетку необходимо уложить материал, отвечающий за гидроизоляцию кровли. Причем для надежности необходимо использовать несколько листов гидроизоляционного материала и укладывать его внахлест. Также необходимо дополнительно прокладывать образующиеся углы ендовы и тем самым повышать их качественные показатели.

В настоящее время на рынке строительных материалов, возможно, приобрести специально созданный гидроизоляционный материал подходящий непосредственно для работ на крышах рассматриваемого вида. Благодаря технологии производства и использующимся при этом материалам получается качественная и надежная основа способная препятствовать проникновению влаги.

В своем большинстве технология изготовления полотна предусматривает использование материала на основе битума с различными просыпками и пропитками, повышающими характеристики и качество.

Для того чтобы осуществить надежное крепление используемого материала используют несколько способов.

Самым востребованным и популярным, из которых является применение клея и гвоздей, которые способны повысить качество крепления и предотвратить возникновение моментов соскальзывания материала или изменение его изначального положения, что может привести к образованию протечек и ухудшению качества изоляции.

Таким образом, ендовая крыша, выполненная по данной технологии, превосходно справится с натиском любой стихии, и беспрепятственно будет самоочищаться, способствуя естественному соскальзыванию осадков любого плана, будь то дождь или снег.

После завершения первого этапа работ необходимо выполнить монтаж так называемой нижней ендовы. К ее монтажу переходят после полной готовности первого слоя. Для того чтобы выполнить монтаж необходимо использовать специализированную пластину, которую сгибают под углом, который обязан совпадать с точность до 90% с углом стыка скатов.

Крепление подобного материала выполняется с нижней стороны карнизной доски. Для крепления используются саморезы выполняющие поддерживание конструкции.

В том случае, когда необходимо стыковать несколько составляющих нижней ендовы необходимо придерживаться определенного способа укладки предусматривающего расположение частей конструкции снизу и вверх.

Чтобы на месте стыков частей конструкции не происходило подтекание вод их необходимо обработать по средству использования специального строительного состава герметично заделывающего стыки подобного плана и обеспечивающего прочное соединение без возможно проявления, уязвимых моментов.

В отличие от нижней ендовы верхняя изготавливается из материала являющимся основным и использующимся в качестве кровли на всей площади крыши. Это необходимое условие, требующее выполнение, так как данная конструкция находится на виду и в случае не соблюдения рекомендаций может качественно снизить внешний облик кровли.

Бруклинский музей

Искусство Африки

СРЕДНИЙ Дерево, бусины пластиковые

ДАТЫ 20 век

РАЗМЕРЫ 11 1/2 x 3 1/2 x 2 1/2 дюйма(29,5 x 8,7 x 6,3 см) (показать масштаб)

РАСПОЛОЖЕНИЕ МУЗЕЯ Этот товар не просматривается

НОМЕР ДОСТУПА 75,82,5

КРЕДИТНАЯ ЛИНИЯ Дар Марсии и Иоанна Фриде

ЗАЯВЛЕНИЕ О ПРАВАХ Creative Commons-BY Вы можете загружать и использовать изображения этого трехмерного произведения Бруклинского музея в соответствии с лицензией Creative Commons.Также может применяться добросовестное использование в соответствии с Законом США об авторском праве. Пожалуйста, включите заголовок с этой страницы и укажите Бруклинский музей. Если вам нужен файл с высоким разрешением, заполните нашу онлайн-форму заявки (взимается дополнительная плата). Для получения дополнительной информации об авторском праве мы рекомендуем ресурсы в Библиотеке Конгресса США, Корнельском университете, Copyright and Cultural Institutions: Guidelines for U.S. Libraries, Archives and Museums , and Copyright Watch.Для получения дополнительной информации о проекте прав Музея, в том числе о том, как распределяются типы прав, см. Сообщения нашего блога об авторском праве. Если у вас есть какая-либо информация об этой работе и правах на нее, напишите по адресу [email protected].

CAPTION Занде. Фигурка Янда (тип Nazeze) , 20 век. Дерево, пластиковые бусины, 11 1/2 x 3 1/2 x 2 1/2 дюйма (29,5 x 8,7 x 6,3 см). Бруклинский музей, Дар Марсии и Джона Фриде, 75.82,5. Creative Commons-BY (Фото: Бруклинский музей, 75.82.5_PS1.jpg)

ИЗОБРАЖЕНИЕ в целом 75.82.5_PS1.jpg. Фотография Бруклинского музея, 2005 г.

«CUR» в начале имени файла изображения означает, что изображение было создано куратором. Эти изображения для исследований могут быть цифровыми фотографиями типа «наведи и снимай», когда у нас еще нет высококачественной студийной фотографии, или они могут быть сканированными изображениями старых негативов, слайдов или фотографических распечаток, обеспечивающих историческую документацию объекта.

ПОЛНОСТЬЮ ЗАПИСИ Не все записи, которые вы найдете здесь, являются полными. Для некоторых работ доступно больше информации, чем для других, а некоторые записи были обновлены совсем недавно. Записи часто просматриваются и редактируются, и мы будем рады любой дополнительной информации, которую вы можете получить.

Pontiac Silverdome в Детройте — спущенный беспорядок (ФОТО) | The Weather Channel — Статьи The Weather Channel

Заброшенный Pontiac Silverdome

На этой фотографии от 12 мая 2014 года в Понтиаке, штат Мичиган, виден интерьер Pontiac Silverdome.(AP Photo / Carlos Osorio)

Если вы ищете одно культовое изображение, которое может многое рассказать о том, что пережил город Детройт, то вот оно.

Взгляните на Понтиак Сильвердоум, бывший дом Детройт Лайонс. По данным Associated Press, с 1975 по 2001 годы «Львы» играли перед 80 000 человек, это был самый большой стадион Национальной футбольной лиги на протяжении большей части того времени. По словам Curbed Detroit, здесь проходили Суперкубок, Рестлмания и даже Папа.

Но теперь купол стоит пустым и изодранным. В мире нет лучшего примера того, что погода может сделать с некогда гордым строением.

Начиная со среды, части купола будут выставлены на аукцион. По словам ответственной компании, все сиденья, памятные вещи и приспособления будут выставлены на продажу.

(БОЛЬШЕ: самые странные и удивительные достопримечательности Америки)

Строительство Silverdome обошлось в 55,7 миллиона долларов, что составляет примерно 245 миллионов долларов в сегодняшних ценах, пишет Deadspin.В 2009 году его купили на аукционе за 583 тысячи долларов. По данным Semi Pro Ultimate, с 2001 года по настоящее время стадион использовался только лучшей командой фрисби, которая провела всего один сезон в Silverdome в 2011 году.

С тех пор суровые зимы Мичигана разорвали тефлоновую крышу, оставив весь стадион беззащитным перед непогодами. Дерн, составлявший поле, теперь плавает по воде, заполняющей пол стадиона, поскольку на искусственной поверхности растут сорняки.AP сообщает, что плесень является обычным явлением в интерьере площадки, а на частях игрового поля скопился песок.

В то время как некоторые части стадиона найдут новое место после аукциона, элементы должны позаботиться о том, что осталось.

Информация, полученная от Ассошиэйтед Пресс, пополнилась данным отчетом.

ПОДРОБНЕЕ НА WEATHER.COM: Игры НФЛ в снегу 8 декабря 2013 г.

(Слева направо) Захватите Майкла Охера, маршала охраны Янда и центрового Джино Градковски из Baltimore Ravens на заснеженном снегу. во время исполнения государственного гимна перед игрой в Minnesota Vikings на стадионе M&T Bank в декабре.8, 2013 в Балтиморе, штат Мэриленд (Патрик Смит / Getty Images)

4-х скатная крыша с эркером. Стропильная система вальмовой крыши

При строительстве частного дома нужно уделить особое внимание разработке проекта, в частности кровле здания. В настоящее время загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Кроме того, они предназначены для решения некоторых функциональных задач.

Ведущие специалисты рекомендуют при строительстве частного дома использовать такой элемент, как эркер.Эркер — небольшое пространство в здании, выходящее за плоскость фасада здания. Если коснуться технологической стороны вопроса, то здесь особых проблем нет, но особое внимание необходимо уделить кровле эркера. Часто над эркером устанавливают янди-крышу.

В большинстве случаев эркер — это небольшой крытый балкон в частном доме. При этом стены эркера являются частью потолка сооружения. Форма конструкции эркера напрямую зависит от проекта, дизайнерской задумки и пожеланий заказчика.Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы являются наиболее удачными и привлекательными по внешнему виду.

В большинстве случаев для эркеров используются кровли следующих типов:

Плоскогубцы.
Бедро. Этот вариант наиболее удобный и практичный, поскольку он доступен по цене и является одним из самых простых в реализации.
Полусфера или декоративная крыша.

В целом эркер выступает как оригинальная конструкция здания, способная преобразить его и сделать внешний вид дома более привлекательным.Для реализации эркера не требуется ни капитальных трудозатрат, ни финансовых затрат. К тому же этот элемент считается технологичным и надежным, так как способен защитить фасад здания и внутреннее помещение от негативных факторов и воздействий окружающей среды.

Подготовительные работы

В первую очередь нужно определиться с типом кровли, которая будет использоваться над эркером; заказчик должен сделать это еще при проектировании здания.Такая важность типа кровли определяется тем, что крыша эркера будет многоскатной, а это значит, что требуется строительство коньков, желобов и других конструктивных элементов, помогающих талая вода, снежные массы и листья. не задерживаться на поверхности рубероида. В процессе разработки проекта анализируются все варианты, после чего выбирается оптимальный в том или ином случае.
Создание крыши янда — процесс сложный и энергозатратный, поэтому доверить его нужно профессионалам; Не рекомендуется пытаться построить конструкцию самостоятельно.Для создания качественной стропильной системы потребуется большой опыт и особые навыки, простой человек ими не владеет. Самостоятельная разработка янда-крыши может привести к поломке и стать фатальной, поэтому эксперименты здесь не уместны.

Во время подготовительных работ по созданию кровли над эркером нужно создать армированный пояс, для чего потребуется цементный раствор и армированные стержни или металлическая сетка.

Армированный пояс выполняет следующие функции:

Служит опорой для балок, поддерживающих стропила.Создание стропильной системы без балок невозможно.
С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
Укрепляет стены эркера, приклеиваясь непосредственно к ним.

При выборе кровельного материала домовладелец может ограничиваться только собственной фантазией и финансовыми возможностями. В целом архитекторы и дизайнеры советуют использовать для кровли эркера современную черепицу. Он предназначен для использования как мягкой, так и натуральной плитки и металлочерепицы.Объясняется такой выбор очень просто, ведь кровля с таким покрытием всегда будет выглядеть привлекательно, сможет гармонировать со структурой эркера и окружающим ландшафтным дизайном.

Стропильная система

Стропильная система — неотъемлемая часть практически любой кровли, особенно если используется сложный тип кровли. Крыша над эркером — не исключение. Для создания стропильной системы используются доски и деревянные балки, которые специально соединяются между собой при помощи саморезов или саморезов.Для создания стропильной системы необходимо выбирать качественную древесину и балки подходящего размера, делать это нужно таким образом, чтобы был небольшой запас, который можно было обрезать уже при строительстве кровли.

В целом создание стропильной системы стандартно и ничем не отличается от того, что выполняется для обычных кровель. Укладывать мауэрлат необходимо по периметру армированного пояса, стропильные ноги крепить к мауэрлату. На начальных этапах устанавливаются стропила, делать это нужно таким образом, чтобы края стропил выходили за плоскость стен.Эта процедура проводится так, чтобы стропильные ноги немного свисали, за счет чего потом образуются карнизные свесы. Их обустраивают так, чтобы вода не текла под крышу, они защищают фасад дома от снега, дождя и грязи.
Для крепления деревянных элементов конструкции крыши используются саморезы или специальные системы крепления, устойчивые к коррозии благодаря покрытию из оцинкованной стали. Стропильную систему можно установить на поверхность крыши вне зависимости от ее типа.

Также возможно, что некоторые элементы стропильной системы будут собираться на земле, а затем подниматься на уровень кровли с помощью специального оборудования. В этом случае все зависит от конструктивного решения и разработанного проекта — эркер с крышей может выступать в роли самостоятельной конструкции или быть продолжением крыши дома.
В случае, когда стропильная система крыши янда разрабатывается с использованием отдельных ферм, ее необходимо поднять на крышу, а затем закрепить. Крепежные работы ведутся как мауэрлатом, так и коньком.Прикрепите крышу к коньку с помощью небольших стальных пластин. Для скрепления листов используется специальный прокатный станок; если его нет в наличии, оторвется классический молоток.

Из домов с эркерами веет откровенно аристократизмом.История упоминает такие сооружения, которые появлялись в старинных крепостях — с них было удобнее вести огонь по противнику, да и угол обзора хороший.

Мода на постройки с карнизами появилась еще в прошлом веке, и до сих пор это интересное архитектурное решение пользуется большой популярностью в частном строительстве.

Справедливости ради стоит отметить, что возведение такого сооружения — удовольствие недешевое. Все дело в сложности конструкции и возведения конструкции.

Это часть помещения, которая выступает из фасадной стены, по конструкции наиболее близкая к закрытой с массивными стенами, как и основное здание.

Приобрести такую отделку и дополнение для дома можно не только во время строительства, но и прикрепить эркер к уже готовому зданию — причем как одноэтажному, так и многоэтажному.

Нижние части стропильных ног должны выступать за стену для организации свеса. Для армирования используются вполне традиционные стропильные балки, укосины, стойки и другие элементы.

Пропорции «каркаса» крыши чрезвычайно важны для обеспечения привлекательного внешнего вида.

Современные технологии трехмерного моделирования существенно облегчают задачу специалистам-проектировщикам, позволяя им наглядно убедиться в правильности выбора угла наклона пандуса.

Обрешетка

Может быть сплошной или разреженной — в зависимости от типа кровли: первый вариант подходит для мягких покрытий, второй — для любого другого твердого материала.

Пиломатериал, из которого изготовлена обрешетка, как для стропильной системы, предпочтительнее хвойные породы.

Технология покрытия кровли эркера ничем не отличается от способа укладки рубероида на обычную верхнюю конструкцию дома.

Имеет значение только то, будет ли крыша эркера отдельным самостоятельным элементом или частью пристройки крыши главного здания.

Самым подходящим по внешнему виду покрытием считается плитка — как натуральная, так и мягкая.

Кроме того, для небольшой площади с несколькими откосами и желобами нужно выбирать покрытие с небольшим количеством отходов, а черепица этим требованиям соответствует.

Обязательно уделите особое внимание гидроизоляции долин.

Наконечники используются двух типов:

верхний, выполняющий декоративные функции — закрывает неэстетичные участки;
нижний, который все время будут проверять на прочность: в теплое время года по нему со спусков будет течь вода, в холод — будет.

Дополнительное использование герметика или герметика повысит надежность проблемных участков.

И они монтируются в последнюю очередь — работа ведется в закрытом помещении.

Крепления

Для строительства кровли сложной формы используется множество различных крепежных элементов — металлические пластины, шпильки, саморезы, гвозди, шурупы.

Специалисты советуют не экономить на мелочах: выбирая перегретые дешевые гвозди или саморезы, мы рискуем надежностью всей конструкции.

Соорудить эркер своими руками можно: нужно тщательно подготовить проект и до мелочей продумать строительные работы.

Возводится самостоятельно или с привлечением профессиональных подрядчиков, в результате кровля над эркером долгие годы будет радовать вас своим первозданным внешним видом и обеспечивать надежную защиту интерьера, светлого и просторного помещения.

Современные проекты строительства частных домов включают в себя большое количество различных конструктивных элементов, выполняющих определенные функции… Часто строительные компании предлагают клиенту проекты домов с крышей над эркером.

Эркер — это небольшое внутреннее пространство дома, выходящее за фасад. Обустройство такой конструкции не представляет никаких дополнительных сложностей, здесь основное внимание сосредоточено на особенностях конструкции кровли.

В частном домостроении эркером обычно является крытый балкон, стены которого одновременно являются неотъемлемой частью перекрытия здания.Дизайн эркера также зависит от проекта постройки … Но чаще всего он выполняется в виде трапеции, многогранника или полукруга.

Основные формы крыши янда над эркерами загородных коттеджей:

Мультиплещи
Вальма
Декоративная
Полусфера

Владельцы загородных домов отдают предпочтение шатровому строительству, которое считается наиболее простым в обустройстве.

Такая конструкция крыши не требует значительных капитальных вложений, трудозатрат, при этом эффективно защищает внутреннее пространство от различных негативных природных воздействий.

В этой статье

Монтаж яндовой (эркерной) кровли

Предварительно создайте проект эркера, произведите все необходимые расчеты … Конструкция эркера может быть выполнена при строительстве самого дома, а может быть прикреплена позже. Далее выбирается тип кровли, ее покрытие, после чего можно приступать к созданию рамы эркера, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

При использовании в качестве строительного материала кирпича, а армированный пояс укрепляет кирпичную кладку.

Для изготовления бронепояса используется металлическая сетка и бетонный раствор. При этом стены эркерной конструкции можно сделать немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под кровлю эркера компенсирует этот недостаток.

Строительные материалы для эркера (яндовая) кровля

Кровля эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых строительных материалов, в том числе:

Пиломатериалы (доски, балки различного сечения) для изготовления прочного основания стропильной системы, самих стропильных элементов, обрешетки для кровли.
Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
Крепежные изделия: гвозди кровельные, саморезы, шурупы, шпильки.
Проволока специальная для вязания.
Листы из специальной оцинкованной стали.

В качестве кровельного покрытия можно использовать абсолютно любой рубероид, но самым лучшим вариантом считается гибкая битумная черепица или керамическая черепица … Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Установка стропильных балок, устройство стропильной системы на крышу эркера — следующий этап возведения конструкции эркера. Для изготовления конструкции используется обрезная доска, деревянные балки, которые соединяются между собой при помощи саморезов и шурупов. Стропильные балки заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинается на земле, их предварительно «подгоняют» друг к другу, только после этого поднимают на крышу и закрепляют на коньке кровли.Помимо саморезов, в качестве элементов крепления используются специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность стропильной системе. Такие плиты рекомендуется закреплять на специализированной прокатной установке, а если ее нет, можно использовать обычный молоток.

Готовая стропильная система имеет форму треугольника. После монтажа для надежности его дополнительно крепят к стропильным балкам.

Обрешетка

На завершающем этапе устройства кровли эркера выполняется гидроизоляция, на которой укладывается обрешетка и кровля, монтируются водостоки водосточной системы… Обрешетка в зависимости от выбранной отделки кровли может быть сплошной — для мягкой кровли, разреженной — для металлочерепицы.

Дома с эркером — аристократические постройки, получившие известность еще со времен постройки крепостей. Раньше эта деталь использовалась исключительно в практических целях — для удобства, для защиты крепости и лучшего обзора … Теперь эркеры выполняют преимущественно декоративную функцию. Эти постройки отличаются сложной конструкцией не только самого здания, но и его крыши.Именно поэтому мы рассмотрим варианты кровли балкона над эркером.

Характеристика эркера

Эркер выступает за несущие стены, конструкция похожа по внешнему виду на балкон, но имеет капитальные стены. Выполнить такую конструкцию можно не только при возведении здания, но и прикрепить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера фасад дома выглядит потрясающе, а внутри обстановка меняется за счет уникального дизайна стен.В такое помещение попадет максимум естественного света за счет наличия большого количества окон в эркере. Также часто встречаются проекты, где окна устроены от пола до потолка, что позволяет без ограничений наблюдать за пейзажем. За счет реализации эркера полезная площадь дома увеличивается, и его можно использовать как кабинет, столовую, детскую комнату или иным образом, в зависимости от пожелания хозяина.

Самое сложное в отделке эркера — это спроектировать и возвести над ним крышу, поэтому стоит остановиться на этом вопросе более подробно.

Варианты кровли эркера

Основным правилом при выполнении кровли эркера является ее совмещение с основной кровлей конструкции. Возведение такой кровли — довольно сложная задача. С такой задачей берутся далеко не все профессионалы, не говоря уже о новичках. Любая ошибка или недоработка в конструкции крыши эркера не может повлиять на нее. лучший способ и привести к плачевным последствиям.

Эркер по своей форме может быть скругленным, прямоугольным или многогранным.Исходя из формы его конструкции строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть следующие:

Первые два варианта отличаются сложностью конструкции, поэтому для их возведения вам обязательно понадобится человек, имеющий достаточную квалификацию и опыт подобных работ. Последнее может быть выполнено самостоятельно, но, опять же, теми, кто знает основы строительных работ по устройству кровли на эркере.Но в любом случае лучше доверить работу профессионалу, чтобы не переживать о возможности неправильной установки и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство крыши

Прежде всего, стоит отметить, что стропила для такой кровли делают из бруса меньшего сечения, так как нагрузка на эркер будет намного меньше, чем на основную крышу. Как уже было сказано, конструкция кровли для эркера может быть разной, но она либо отдельная, либо соединена с основной конструкцией.В любом случае кровля проектируется и рассчитывается заранее.

Итак, возведение кровли для эркера осуществляется по следующему алгоритму со строгим соблюдением техпроцесса:

Выполнение армированного пояса. В первую очередь монолитная кольцевая конструкция монтируется с металлической сеткой, которая обязательно окружает контур стен эркера. Этот элемент необходим для поддержки балок, а также для разгрузки оконных перемычек.С помощью армированного ремня распределяется нагрузка и усиливается вся конструкция эркера.
Создание стропильной системы. Прежде всего, перед началом работы все подготовлены необходимые материалы и инструменты. Это пиломатериалы для строительства стропил, обрешетки и балок, гидроизоляционный материал, крепеж и вязальная проволока. Все деревянные части конструкции необходимо обработать антисептиками и антипиренами для дополнительной защиты.

Сначала крепится мауэрлат по всему периметру эркера.Делается это путем установки металлических шпилек в бронепояс. Фермы крыши собираются на земле и поднимаются к эркеру для фиксации коньком. Для армирования необходимо установить укосины, стойки и другие детали. Соблюдение пропорций конструкции каркаса крыши крайне важно, так как они обеспечивают привлекательный внешний вид всей крыши и дома с эркером в целом.
Важно! Нижние части стропил должны выступать над конструкцией эркера для получения карниза, чтобы дождевая и талая вода в дальнейшем не стекала по стенам, разрушая их или на лоджию.
Сейчас существуют специальные компьютерные программы, в которых можно спроектировать любую крышу с трехмерным эффектом любой сложности для лучшего понимания того, как ее устроить, и понимания правильного угла наклона конструкции, а также возможности ее переноски. наши расчеты.

Для устройства эркера используется множество крепежных элементов, в том числе шпильки, саморезы, шурупы, гвозди, металлическая пластина. На них не стоит экономить, так как от качества зависит надежность всей конструкции.Обязательно покупайте только оцинкованный крепеж, так как он защищен специальным покрытием от коррозии.
Выполнение обрешетки. Стропила покрывают гидроизоляционной пленкой, прикрепленной к скобам, или рубероидом, который крепится на гвозди с широкими головками. При этом укладывается свободно, без сильного натяга, а планки обрешетки уже смонтированы на нем.
В зависимости от того, какое кровельное покрытие выбрано, обрешетка может быть сплошной или разреженной. Первый вариант подходит для гибких кровельных материалов, а второй — для жестких, например, металлочерепицы.
Важно! Для изготовления обрешетки предпочтительнее выбирать материал из древесины хвойных пород.
Кровельное покрытие. Эркер кровельный с точки зрения укладки рубероида ничем не отличается от кровли обычного дома. Особенность только в том, в каком дизайне выполнен эркер, является ли оно продолжением здания или стоит отдельно от него. Самый распространенный вариант — это мягкая или натуральная керамическая плитка, так как для такой небольшой площади следует использовать материал с наименьшим количеством отходов.
Важно! Особое внимание уделено правильной и качественной гидроизоляции долин.
Доски торцевые делятся на типы. Во-первых, это внешние полосы, закрывающие некрасивые на вид участки. А ко второму относятся те, на которые будет постоянно осуществляться большая нагрузка. Весной и летом по ним стекает вода, а в холодное время года сверху скапливается снег.

Для повышения надежности стыков используются герметики или герметик.Утепление и пароизоляция кровли выполняется в последнюю очередь со стороны помещения.

Заключение

Созданный по технологии эркер порадует своих владельцев оригинальным внешним видом и надежной защитой от внешних воздействий. Если нет уверенности в собственных силах, лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную служить долгие годы.

Сергей Новожилов — специалист по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Скатная крыша — практичная и эффективная конструкция, придающая зданию стильный вид. Существуют разные варианты ломаной кровли, каждый из которых имеет свои особенности и характерные способы возведения. Все это необходимо учитывать при возведении скатной кровли своими руками.

Особенности конструкции скатной кровли

Скатная крыша получила свое название от конструкции, которая подразумевает необычную форму и большое количество ломаных линий. При этом в мансардной зоне образуется достаточно просторное помещение, идеально подходящее для обустройства чердака.Таким образом, скатная крыша является оригинальным украшением, практичным элементом жилого дома и не требует особо сложного ухода при эксплуатации.

Четырехскатный вариант скатной крыши позволяет оборудовать просторную мансарду на втором этаже дома

Конструкция скатной крыши необычна внешне и имеет определенные внутренние особенности. Одно из главных правил устройства такой крыши — ширина дома должна быть не менее 6 м. Это позволяет создать на чердаке комфортное пространство и обеспечить надежность кровли. Для этого наиболее востребованы четырехскатные варианты с одним верхним и двумя боковыми дополнительными ребрами жесткости. В любом случае конструкция ломаного типа включает следующие основные элементы:

Особенность скатной кровли — наличие излома двух боковых откосов. Кровля такого типа может иметь большее количество плоскостей, тогда стропильная система усложняется и в местах пересечения смежных скатов образуются дополнительные нервюры.При пролете более 6 м балки арматуры и стропильные элементы опираются на внутреннюю несущую перегородку. Нижние откосы часто оборудуют оконными проемами для чердачного помещения.

Мансардные окна обычно располагаются в конце крыши.

Скатная крыша позволяет оборудовать верхний жилой этаж без значительных затрат, необходимых для строительства полноценного двухэтажного дома. Помимо четырехскатных вариантов есть и более сложные виды, например, шатровая крыша.В любом случае, чем больше количество ребер в зоне плоских изломов, тем сложнее спроектировать и рассчитать параметры конструкции.

Типы скатных крыш

Общая форма скатных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые существенно усложняют процесс ее возведения. Один из эффективных вариантов — скатная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на концах есть выступ для окна.

Эркер хорошо вписывается в конструкцию вальмовой или двускатной скатной крыши

Эркер представляет собой небольшой выступ на крыше. В мансардном помещении можно установить окно … Стропильная система может предусматривать определенные особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ устраивают еще и как часть верха стены, а крыше эркера придают ломаную форму. В этом случае каркас выступа может быть выполнен из того же материала, что и стены основной конструкции.

В месте расположения эркера крыша имеет ломаную форму.

Покатая крыша мансарды может иметь окна. Обустраивают их с торца крыши или на поверхности откосов. В первом случае строительство предполагает подготовку обрешетки фронтонов с проемами под окна. Во втором варианте в стропильной системе готовятся отверстия под окна, а крыша устраивается с учетом этих площадей. Размер окон определяется в зависимости от площади откосов.

Мансардные окна под скатными крышами могут располагаться на фронтонах или наклонных поверхностях.

Обустройство скатной крыши с балконом — популярный вариант, поскольку такая конструкция практична и увеличивает функциональность и комфорт мансарды. Чаще всего балкон располагается в торце, потому что его проще закрепить на прямой стене. При расположении небольшого балкона на скатной части крыши требуется точный расчет и продуманная конструкция основания.В любом случае нагрузка на стену, являющуюся основой балкона, увеличивается и требуется использование легких материалов.

Над балконом нужно соорудить отдельную часть крыши, форма которой зависит от фантазии застройщика.

На шатровых или скатных крышах разных типов можно создать кукушку. Эта деталь представляет собой небольшой выступ, в который монтируется окно. Такой элемент позволяет не делать окна наклонными, а создавать проемы вертикально и защищать их сверху кровельным покрытием.Но возведение кукушки приводит к снижению несущей способности стропильной системы. Это увеличивает риск протечек в зоне примыкания кровли выступа к основной крыше. Поэтому перед тем, как возвести кукушку, необходимо выбрать оптимальную форму крыши над выступом и способ ее установки.

Перед постройкой скатной крыши с кукушкой необходимо разработать проект несущей конструкции крыши.

Фотогалерея: варианты скатной крыши

Конструкция скатной крыши позволяет устройство асимметричных скатов Строительство скатной вальмовой крыши требует тщательных расчетов и филигранной точности исполнения Возведение крыши с кукушкой позволяет значительно увеличить размеры мансарды На вальмовых крышах присутствуют небольшие перегибы. Верхние границы скатов скатной крыши могут быть на разных уровнях. Классический четырехскатный вариант скатной кровли монтируется и требует минимального количества строительных материалов

Основные этапы монтажа

Перед началом строительства следует определиться с типом кровли с учетом габаритов постройки и рассчитать нагрузку на стены.Все эти операции выполняются в процессе проектирования. Затем составляется чертеж, на котором указываются особенности соединения стропильных элементов и их размеры.

Монтаж осуществляется по чертежу, на котором отражены размеры и конструктивные особенности.

Стропильная система строится из бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатываются специальной огнезащитной пропиткой, что делает конструкцию более безопасной. Основные этапы работ следующие:

Распиловка стропильных деталей по чертежу и подъем элементов на крышу для монтажа.

Фермы крыши изготавливаются на земле по единой схеме, а затем поднимаются на крышу. доска обрезная, набиваемая поверх элементов кровельного торта

Видео: установка скатной крыши

Крыша с покатыми изгибами позволяет легко сделать постройку необычной, а чердак — функциональной. Для достижения этих целей стоит выбрать подходящий вариант скатной кровли и провести монтаж, учитывая технологию и просчитав все параметры.

Каркас крыши с эркером. Особенности возведения верхней конструкции над эркером. Вальмовая крыша

Прошли века, и в мирное время бойницы изменились — они стали окнами от пола до потолка и теперь играют декоративную роль, а также пропускают больше солнечного света в дом, что немаловажно в нашем не очень гостеприимном климате. Мода на постройки с выступами появилась еще в прошлом веке, и такое интересное архитектурное решение до сих пор пользуется большой популярностью в частном строительстве.

Справедливости ради стоит отметить, что возведение такого сооружения — удовольствие недешевое. Все дело в сложности конструкции и возведения конструкции. Что такое эркер? Это часть комнаты, которая выступает за переднюю стену и по конструкции наиболее близка к закрытому балкону с массивными стенами, как и главное здание. Приобрести такую отделку и дополнение для дома можно не только при строительстве, но и прикрепить эркер к уже готовому зданию — причем как одноэтажному, так и многоэтажному.Дом, дополненный застекленным карнизом, снаружи смотрится оригинально. Не разочаровывает и дизайн интерьера: интересная планировка комнаты, к тому же комната станет светлее благодаря панорамным окнам. За счет эркера увеличивается полезная площадь, которую используют под кабинет, зону отдыха, теплицу или столовую. Самое сложное при возведении такой архитектурной формы — это проектирование и монтаж кровли, которая чаще всего имеет сложную конфигурацию.

Конструкция крыши Важнейшее правило: кровля эркера должна гармонировать с крышей дома, дополняя общий стиль. Его строительство — сложная задача, и иногда девелоперы с большим опытом работы отказываются строить дом с эркером в плане. Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной. Форма эркера может быть: округлой; прямоугольная; многогранен. Крыша построена по форме эркера.Он может быть многоскатным, сложным вальмовым, иметь два и более скатов, а также выполнять верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов. Конструкция крыши Стропила выбирают с меньшим сечением, чем у основной крыши, так как они будут нести меньшую нагрузку. Возможны два варианта оформления: отдельный эркер в крыше; совмещен с основной крышей дома. Армированный пояс. Первым этапом строительства кровли является установка монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены — повторять их контур.Армированный пояс служит основой стропильной системы — он обеспечивает опору для балок, а также разгружает оконные перемычки, распределяет точечную нагрузку и укрепляет всю конструкцию.

Стропильная система Мауэрлат крепится по периметру армопояса. Стропильные фермы из бруса или досок, установленные на земле, приподнимаются и закрепляются на коньке. Нижние части стропильных ног должны выступать за стену для организации карниза. Для армирования используются вполне традиционные стропильные балки, укосины, стойки и другие элементы.

Пропорции «каркаса» крыши чрезвычайно важны для обеспечения привлекательного внешнего вида. Современные технологии трехмерного моделирования значительно облегчают задачу специалистам-проектировщикам, позволяя им наглядно убедиться в правильности выбора угла наклона пандуса.

Обучающее видео по установке стропил эркера:

Обшивка Стропила покрывают гидроизоляционной пленкой, которая фиксируется без особого натяжения, после чего устраивается обшивка.

Может быть сплошным и разреженным — в зависимости от типа кровли: первый вариант подходит для мягких покрытий, второй — для металлочерепицы или любого другого жесткого материала. Пиломатериал, из которого сделана обрешетка, что касается стропильной системы, предпочтительнее хвойных пород. Кровля Технология покрытия кровли эркера ничем не отличается от способа укладки рубероида на обычную верхнюю конструкцию дома. Имеет значение только то, будет ли крыша эркера отдельным самостоятельным элементом или составной частью, продолжением кровли основного здания.Самым подходящим по внешнему виду покрытием считается плитка — как натуральная, так и мягкая битумная. Кроме того, для небольшого участка с несколькими откосами и желобами нужно выбирать покрытие с небольшим количеством отходов, а битумная черепица этим требованиям соответствует.

Обязательно уделите особое внимание гидроизоляции долин. Накладки используются двух типов: верхняя, выполняющая декоративные функции — закрывает неэстетичные участки; нижний, который будет постоянно проверяться на прочность: в теплую погоду со склонов будет стекать вода, в холодную — снег будет накапливаться.Дополнительное использование герметика или герметика повысит надежность проблемных участков. В последнюю очередь устанавливаются утеплитель и пароизоляция — в помещении ведутся работы.

Для устройства кровли сложной формы используется множество различных крепежных элементов — металлические пластины, шпильки, саморезы, гвозди, шурупы. Специалисты советуют не экономить на мелочах: выбирая перегретые дешевые гвозди или саморезы, мы рискуем надежностью всей конструкции. Соорудить эркер своими руками можно: нужно тщательно подготовить проект и до мелочей продумать строительные работы.Возводится самостоятельно или с привлечением профессиональных подрядчиков, в результате чего крыша над эркером долгие годы будет радовать своим первозданным видом и обеспечивать надежную защиту внутреннего света и просторного помещения.

Принимая решение о строительстве дома, первый шаг для будущего домовладельца — это выбор стиля дома. От этого зависит очень многое: количество и вид стройматериалов, сложность и стоимость проекта и, наконец, внешний вид дома и общее ощущение комфорта.Ведь семья будет жить в доме, принимать там гостей, засыпать и просыпаться … А если нет комфорта, если общий стиль вам не понравился, то как же дом может стать по-настоящему родным, любимым, семейный очаг и норка, куда вы попадаете в самые трудные моменты жизни?

Допустим, вы уже определились и выбрали стиль, в котором будете строить свой будущий дом. Будь то ПМЖ или просто место, куда планирует приехать семья на выходные — это никак не влияет на ответственное отношение к строительству.

В последнее время все большую популярность приобретают проекты домов с эркером. Устав от тесных хрущевских домиков с крохотными окнами, горожане тянутся к солнцу и космосу. А что может быть для этого лучше проектов домов с эркером? Фото проектов, представленных застройщиками, в полной мере подтверждают это.

Огромные, полукруглые, полукруглые ниши эркеров делают дом по-старинке торжественным и правильным.Не менее популярен проект дома с круглым эркером — когда ниша не выступает полукругом в стене, а обрамляется пристроенной башней, часто с коническим шатром наверху. Круглые эркеры вполне уместны в проектах домов в стиле рококо, замковом или средневековом стиле. Хотя никто не мешает соорудить круглый эркер в деревянном доме — там будет что-то вроде старого теремка.

Так что же такое эркер? Это выступающая часть дома, обычно в виде полукруга или призмы.Редко похоже на башню. Как правило, эркер выстраивается во всю высоту этажа. Это не только внешне, но и фактически увеличивает площадь дома.

Основная задача эркера состоит в том, чтобы он максимально пропускал света в комнату. Но это не единственный плюс. В эркере можно устроить цветочный уголок или просто поставить стол и кресло, где с комфортом можно будет пить чай по утрам, любуясь солнцем и видом из окна.Особенно в этом плане удобны дома с двумя эркерами, проекты которых также есть в портфолио застройщиков. Здесь есть место для фантазий: в одном эркере — оранжерея, в другом — уголок отдыха. Или подарить оба эркера под цветы — идея понравится любителям садовых изысков. Однако проекты домов с 2-мя эркерами понравятся всем, кто предпочитает комфорт в сочетании с красотой.

Эркеры отлично смотрятся практически в любом проекте.А в одноэтажном доме этот полукруглый выступ уместен, а проекты двухэтажных домов с эркером с грамотным архитектором вызовут гордость в собственном жилище. Особенно удачно можно реализовать проекты домов с мансардой и эркером. Второй этаж в таком проекте станет произведением искусства.

Можно сделать чердак и эркер на одном уровне — втором этаже. Тогда мансарда будет залита солнцем и станет самым уютным уголком в доме.А можно распустить обе пристройки, а на первом этаже устроить эркер. Сложно выбрать проекты двухэтажных домов с эркером или проект одноэтажного дома с эркером, ведь в каждом варианте есть множество преимуществ и преимуществ. Но если вы остановились на загородном доме с эркером, выбор проекта — одно удовольствие. Думать так и так, мысленно или на бумаге, набрасывать варианты обустройства эркера и его формы, обдумывать цветовую гамму и оформление ниши — разгул фантазии!

Готовые проекты домов с эркером будут стоить немного дешевле авторских, ведь эркер сам по себе недешев, так как повлечет за собой дополнительные затраты как денежных средств, так и строительных материалов.Но затраты оправданы, ведь у вас будет уникальный дом, которого больше ни у кого не будет. Кроме того, дополнительная площадь позволит получить проект дома с эркером и балконом или проект дома с эркером и террасой. В обоих случаях площадь дома выигрывает от дополнительных комнат, да и в самом здании добавляется намного больше света — ведь эркеры, как правило, застеклены от пола до потолка.

Если вы предпочитаете небольшие пространства и выбрали, например, проект дома 9 на 9 с эркером, то такая конструкция добавит вашему дому квадратных метров и уюта.Однако если в работе проект дома 10 на 10 с эркером, то лишние метры ему не помешают. Особенно залитые солнцем и украшенные цветами.

Возможно, эта круглая или цилиндрическая пристройка станет очень полезным дополнением к дому. Именно этим популярны проекты коттеджей с эркером. Идея пристроить эркер в дом не обычная, поэтому чаще всего желающим пристроить эркер приходится заказывать авторский проект или разрабатывать его самостоятельно.Однако бесплатно найти проекты домов с эркерами вполне можно — в Интернете их довольно много. Яркие, нарядные, неповторимые дома на фотографиях притягивают взгляд и вызывают желание устроить такое же чудо и для себя. Комфортные и уютные, такие дома радуют не только проживающих в них, но и гостей, которые впоследствии, возможно, также выберут для себя проекты домов и коттеджей с эркером.

А ведь это, конечно, будут красивые дома с эркером, проекты которых с радостью возьмется воплотить любой архитектор-дизайнер.

Часто проекты загородных домов с эркером выбирают на рассмотрение тех, кто в детстве мечтал о замке, но не хотел строить дом в замковом стиле. Эркер — прекрасная возможность частично реализовать мечту, не загромождая фасад и интерьер ненужным средневековым мраком.

Как правильно выбрать проекты коттеджей с эркером? Фото — пожалуй, лучший вариант. Поможет визуально и технически оценить все плюсы и минусы выбранного варианта.Выбрать проекты домов и коттеджей с эркером непросто, тем более что в нем будет проживать вся семья, а значит, он должен нравиться всем.

Если в целом к эркеру претензий нет, то можно подумать, какой формы он будет — угловой, цилиндрической или круглой. А может даже в виде башни? В угловом эркере можно обустроить зону отдыха, отгородив ее от помещения иным напольным покрытием, ширмой или легкой занавеской.Конструкции домов с круглым эркером больше подходят тем, кто любит домашние теплицы или изящные ниши для чаепития. А в эркерной башенке дети, особенно девочки, смогут устроить свое королевство — для них будет что-то вроде сказочной башни принцессы.

Что касается остекления эркера, то оно может быть разным. Если в вашем доме эркер является частью дома, то застеклять сверху совершенно нецелесообразно — теряется тепло. А в дачном домике можно, наоборот, не жалеть стекла и солнца.Без остекления эркер в дачном домике больше похож на веранду.

Кому-то идея стеклянной ниши может не понравиться — ну, вкусы разные. Немало людей и в голову не пришло бы дополнить интерьер эркером, сквозь который льется солнце. А кто-то с радостью впустит в дом солнышко, устроив через стену окно. Кстати, интересным решением будет устроить на чердаке эркер. Представьте себе проект дома с эркером и мансардой, фото, рисунок.Вы представили? Тогда вам будет легко понять, что находят в подобном стиле те, кто любит похожие проекты. Крыши домов с эркером выглядят восхитительно и эффектно, и добавляют дому немалую пользу. Можно, например, заменить остекление мансарды на эркер — эффект тот же: комната залита солнцем. А стоимость эркера требуется намного меньше, чем стеклопакета во всю стену или крышу.

Помимо солнца, которое щедро будет проникать в комнату через эркер, это архитектурное решение имеет множество других преимуществ.Как и чердак, эркер увеличивает площадь дома; экстерьер здания с эркером намного

Более эффективно, более изысканно, чем обычно. Он будет красивее соседних домов и обязательно привлечет внимание прохожих и соседей. Наконец, это просто удобно: если остекление идет не во всю стену, то под подоконником можно устроить скрытые ниши, чтобы хранить в них то, что на данный момент не требуется. Если вы выбрали проект дома с эркером и гаражом, то логичнее расположить гараж прямо под эркером.И тогда в него отлично впишется оранжерея или зона отдыха: например, диван, выполненный в форме ниши, стола или домашнего кинотеатра — получится отличный ансамбль для отдыха. Поставив стол и кресла «лицом» к стеклу, можно пить чай, любуясь окрестностями.

Если позволяет площадь, есть второй вариант: проект 2-х этажного дома с эркером или проекты двухэтажных домов с эркером и гаражом. В обоих случаях использование дополнительного пространства очень широко: на первом этаже можно устроить зону отдыха, предоставив эркер для другого дивана или зимнего сада.В двухэтажном доме внизу легко поместится гараж, не мешая обустройству абсолютно любых зон в эркере, будь то релаксация или уголок дикой природы.

Важным нюансом при строительстве дома является материал, из которого он будет построен. Эркер можно добавить в любой дом, из какого бы он ни был построен. Кто-то отдаст предпочтение проектам домов с кирпичными эркерами, отдав должное качеству и традициям материала. Проекты домов из кирпича с эркером пользуются большой популярностью именно благодаря своей традиции и отличному качеству материалов.

Но материалов очень много, и кто-то, возможно, захочет выбрать проекты домов с эркером из пенобетона, чтобы иметь возможность построить дом самостоятельно. А кому-то понравятся проекты домов из пеноблоков с эркером.

Решив построить дом с эркером, вы выбираете проект. Главное, чтобы в таком доме понравилось жить всей семье.

Практически каждый старинный дом украшен оригинальным карнизом.Этот выступ называется эркером. Мы видим его на фото. Главное достоинство эркеров — способность пропускать большое количество солнечного света. Кроме того, в этой нише можно устроить красивый зимний сад, создать кабинет или обустроить зону отдыха. Сегодня большой популярностью пользуются и проекты домов с эркером. Как правило, в гостиной или спальне располагается конструкция эркера, что позволяет расширить пространство комнат и более эффективно использовать помещение.

Особенности использования

Нельзя сказать, что проект с эркером имеет только положительные или только отрицательные качества.Эти конструкции имеют обе стороны.

Положительные свойства

· Расширение полезной площади в доме.

· Много солнечного света благодаря множеству окон.

· Возможность просматривать прекрасный вид на городские улицы.

· Уникальный дизайн, подчеркивающий красоту вашего дома.

Необычайно красиво смотрится дом из бруса с эркером. В таком здании поддерживается особый климат, который создает домашнюю уютную атмосферу.

Отрицательные качества

· Сложность конструкции увеличена по сравнению с более простым проектом.

· Количество углов в доме увеличивается, что приводит к ослаблению жесткости конструкции.

· Дом с эркером требует дополнительной теплоизоляции.

Если вы хотите иметь дом с эркером, нужно быть готовым к тому, что для достижения комфорта потребуется немного больше усилий, чем в обычном доме.

Need

Пожалуй, на фоне всех плюсов и минусов такой постройки, самым основным положительным свойством одноэтажного дома с эркером является то, что в холодных северных частях света такая конструкция позволяет пропустить максимальное количество солнечного света внутрь помещения, где можно устроить светлую и теплую зону для приема гостей.Такой вариант может служить заменой веранды. Это удобно, ведь в особо холодных странах строительство дома с верандой — нежелательное решение.

Разнообразие проектов

«Двойная конструкция»

Проект двухэтажного дома с эркером на фото подойдет тем, кто не представляет своей жизни без комфортного проживания. Дизайн здания предполагает наличие широкого балкона по фасадной части второго этажа.Два выхода из спален ведут на балкон, один из которых оборудован эркером. Причем выступающая конструкция не заканчивается на втором этаже, а плавно переходит на первый этаж. Благодаря наличию объемной пристройки дом выглядит солидно и нарядно.

«6 * 6»

Дизайн этого дома выгодно выделяется на фоне других недорогих построек. Проект предполагает прихожую, кухню, гостиную-студию с эркером и просторную спальню на втором этаже.В результате двухэтажный бревенчатый дом имеет общую площадь 36 квадратных метров, но благодаря объемной конструкции дом выглядит оригинально и уютно.

Конструкция с эркером и мансардой

Небольшая и финансово выгодная конструкция — дизайн дома, предполагающий наличие мансардного помещения и эркера. И хотя возведение такой постройки требует определенных финансовых вложений, такое сочетание встречается очень часто.

Красиво и оригинально смотрятся двухэтажные дома с эркером, имеющие на верхнем этаже роскошную мансарду.Благодаря такой конструкции у хозяев дома появляется возможность создать в мансардном помещении просторный светлый кабинет, а на первом этаже — оригинальный зимний сад.

При создании дизайна домов с эркером необходимо помнить, что данная конструкция должна быть спроектирована максимально точно. Малейшая ошибка может привести к перекосу стен и потолка, что повлечет за собой снижение прочности конструкции. Также нужно знать, что совершенно не обязательно строить эркер одновременно с домом.Конструкция, показанная на фото, может быть добавлена к основному зданию в любой момент.

Виды эркерных конструкций

По внешнему виду эркеры могут быть:

· Угловые.

· Настенный.

· Выписано в углу.

Большинство конструкций эркеров имеют правильную геометрическую форму. Однако это не означает, что конструкция не может иметь произвольную форму. Конечно, создание нетипичных проектов требует от домовладельцев очень значительных финансовых затрат.

Если необходимо создать отдельную комнату, которая будет светлой и просторной, рекомендуется отдать предпочтение угловатым видам. Угловой эркер воспринимается как отдельная зона, не связанная с остальной площадью жилья. Это отличный салон.

Все постройки с эркером на фото, которое мы видим ниже, имеют первозданный вид. Это удобная, красивая и элегантная пристройка, которая преобразит любой одноэтажный или двухэтажный коттедж.

Подводя итоги, следует отметить, что конструкция эркера буквально возрождает надоевшую конструкцию, позволяет раскрыть красоту и неповторимость конструкции. В таких пристройках всегда создаются сказочные зимние сады, уютные зоны отдыха, в которых устраиваются домашние кинотеатры, уютные гостиные и уютные детские уголки. Эркер — это особая изюминка дома, позволяющая добавить аристократичности и изысканности любому строению.

Устройство армопояса над эркером

Если над эркером возводится кровля, то первым этапом работ является установка бронепояса.

Эта конструкция одновременно выполняет две функции:

· Создает опору для балок, удерживающих стропила;

· Укрепляет кирпичную кладку и разгружает перемычки окон.

Бронепояс изготовлен из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется немного выше уровня стен дома, то ничего страшного. Дело в том, что в эркере можно использовать более тонкие стропильные балки, чем для основной кровли, например четырехскатную стандартную вальмовую крышу.

Подготовка материалов

Для строительства эркерной кровли необходимо закупить следующие материалы:

· Пиломатериалы для стропил, стропильных балок и обрешетки;

· Гидроизоляционный материал;

· Гвозди, шурупы, шпильки, шурупы;

· Проволока вязальная;

· Лист оцинкованный.

Монтаж балок перекрытия

Следующим этапом работ при создании кровли эркера является установка балок стропильной конструкции.Для них можно использовать брус необходимой длины или обрезные доски сращенные. Для соединения досок используются саморезы и шурупы.

Совет! Стропильные балки желательно делать такой длины, чтобы оставался небольшой запас. Затем после установки и закрепления излишки можно обрезать вдоль шнура.

Строительство стропильной системы

Для выбора длины стропил необходимо точно представить угол наклона создаваемой кровли.Важно выдержать пропорции крыши, чтобы дом не выглядел как скворечник.

Для визуализации внешнего вида будущей кровли, например, вальмовой, в конструкции используется трехмерное моделирование.

Стропила следует подготовить на земле, после чего их приподнять и сшить в коньке кровли с помощью саморезов и подкладных оцинкованных плит. Далее две стороны будущего «треугольника» крыши крепятся к стропильным балкам и укосинам.

Монтаж обрешетки

Гидроизоляция устанавливается на готовую стропильную систему. Пленку нельзя затягивать, чтобы она не лопнула при перепадах температуры. Поэтому он прикреплен с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно использовать строительный степлер.

Затем обрешетка крепится поперек стропил. Шаг между отдельными обрешетками зависит от выбранного типа кровельного материала.Например, при использовании металлочерепицы расстояние между рейками должно соответствовать ширине элемента плитки.

Укладка рубероида

Укладка рубероида при возведении кровли эркера осуществляется так же, как и при покрытии обычной кровли. Но в этой работе есть сложность — установка ендов.

Обычно требуются желоба двух типов:

PEN (нижняя плита долины) — устройство, используемое для отвода дождевой воды, которая неизбежно будет скапливаться на стыке склонов

· PEV (соответственно верхняя планка канавы). долина) — декоративный элемент для маскировки вырезов на кровле.

Доски долины укладываются на специальную доску, которая называется долиной. Стыки желобов и рубероида следует заделать герметиком. Также можно использовать универсальную пломбу.

Отделочная часть работы

Укладка рубероида и установка ендовы не заканчивается решением вопроса, как правильно поставить крышу над эркером. Отделочная часть работы проводится в помещении.

Необходимо уложить утеплитель и установить пароизоляцию.Затем можно переходить к внутренней отделке — подшивке потолка.

Безусловно, такие архитектурные элементы, как эркеры, прекрасно украшают экстерьер дома и позволяют планировать оригинальные интерьеры.

Кроме того, наличие в доме эркера сделает помещение светлее и уютнее. Но, наличие этого декоративного элемента значительно усложняет монтаж кровли, так как она получается многоскатной.

Пересечение откосов образует внутренний угол, и это наиболее уязвимое место на крыше, так как там скапливается дождевая вода.

Этот внутренний угол на стыке двух наклонных откосов в строительстве называется долиной. Давайте рассмотрим, как можно построить крышу из таких элементов.

Подготовка к строительству

Первым шагом в решении, как поставить крышу любой формы, является составление проекта и выбор бригады, которая выполнит работы.

Следует отметить, что устройство такой конструкции, как многоскатная крыша — это работа, требующая высокого профессионализма. Поэтому не стоит пытаться сделать это самостоятельно, а к выбору бригады ремонтников следует отнестись с большим вниманием.

Устройство Армопояс над эркером

Если над эркером возводится кровля, то первым этапом работ является установка бронепояса. Эта структура одновременно выполняет две функции:

Создает опору для балок, удерживающих стропила;
Укрепляет кирпичную кладку и разгружает оконные перемычки.

Бронепояс изготовлен из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется немного выше уровня стен дома, то ничего страшного.Дело в том, что в эркере можно использовать более тонкие стропильные балки, чем для основной кровли, например четырехскатную стандартную вальмовую крышу.

Подготовка материалов

Для сооружения крыши эркера необходимо приобрести следующие материалы:

Пиломатериалы для стропил, стропильных балок и обрешетки;
Гидроизоляционный материал;
Гвозди, шурупы, шпильки, шурупы;
Проволока вязальная;
Лист оцинкованный.

Монтаж балок крыши

Следующим этапом работ при создании кровли эркера является установка стропильных балок.Для них можно использовать брус необходимой длины или обрезные доски сращенные. Для соединения досок используются саморезы и шурупы.

Устройство стропильной системы

Стропильная система крыши

Для выбора длины стропил необходимо точно представлять угол наклона создаваемой кровли.Важно выдержать пропорции крыши, чтобы дом не выглядел как скворечник.

Для визуализации внешнего вида будущей крыши, например, вальмовой, в конструкции используется трехмерное моделирование.

Стропила должны быть подготовлены на земле, после чего их поднимают и сшивают в коньке кровли с помощью саморезов и подкладных оцинкованных плит. Далее две стороны будущего «треугольника» крыши крепятся к стропильным балкам и укосинам.

Монтаж обрешетки

Обрешетка перед укладкой рубероида

Устанавливается гидроизоляция на готовую стропильную систему. Пленку нельзя затягивать, чтобы она не лопнула при перепадах температуры. Поэтому он прикреплен с некоторым провисом.

Затем обрешетка крепится поперек стропил.Шаг между отдельными обрешетками зависит от выбранного типа кровельного материала. Например, при использовании металлочерепицы расстояние между рейками должно соответствовать ширине элемента плитки.

Укладка рубероида

Укладка рубероида при строительстве кровли эркера осуществляется так же, как и при покрытии обычной кровли. Но в этой работе есть сложность — установка ендов.

Обычно требуются желоба двух типов:

PEN (нижняя планка долины) — устройство для отвода дождевой воды, которая неизбежно будет скапливаться на стыке склонов.
ПЭВ (соответственно верхняя планка ендовы) — декоративный элемент для маскировки вырезов на кровельном покрытии.

Доски долины укладываются на специальную доску, которую называют долиной. Стыки желобов и рубероида следует заделать герметиком. Также можно использовать универсальную пломбу.

Завершающая часть работы

Крыша янда: как правильно поставить эркер, пропорции

190) Как делается крыша янда? А как правильно поставить эркер, какие пропорции лучше выбрать? Читайте об этом вместе с нами!

Как сделать крышу с эркером: виды форм, подготовка, монтаж

Современные проекты загородных домов и коттеджей включают в себя множество различных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач.Часто строительные компании предлагают покупателям вариант дома с эркером — это небольшое пространство внутри здания, выходящее за плоскость фасада строения. С технологической точки зрения устройство такой конструкции не вызывает проблем, однако кровле всегда уделяется особое внимание. В большинстве случаев над эркером устанавливается крыша янда.

Как правило, в дачном домостроении эркер представлен в виде крытого балкона.При этом его стены являются неотъемлемой частью настила дома. Форма конструкции эркера также зависит от дизайнерского решения, но чаще всего она бывает многогранной, полукруглой, трапециевидной. Кроме того, можно выделить следующие виды форм кровли, которые обычно устанавливают в загородных домах над эркером:

Обычно предпочтение отдается хип-версии, так как она наиболее проста в исполнении с точки зрения профессионалов.

Такая конструкция не требует серьезных финансовых затрат и трудозатрат, а также является технологичной и надежно защищает интерьер от различных негативных воздействий.

Подготовительный процесс

Решать, будет ли вальмовая крыша над эркером, или какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда бывает многоскатной, поэтому обязательно нужно будет сделать всевозможные коньки, пазы и другие необходимые элементы конструкции для отвода осадков и мусора. При создании проекта учитываются все возможные типы кровли и выбирается наиболее оптимальный.

Сразу отметим, что строительство кровли Янда — достаточно сложный и трудоемкий процесс, поэтому выполнение этой задачи должно полностью ложиться на плечи квалифицированных специалистов. Самостоятельно проделывать такую работу не рекомендуется. Вам обязательно понадобится качественная стропильная система, которую практически невозможно сделать своими руками без должного опыта и навыков.

На начальном этапе подготовительных работ к устройству кровли над эркером необходимо сделать армированный пояс.Его делают из цементного раствора и арматурных стержней или металлической сетки. Требуется для выполнения следующих функций:

Армопояс выступает опорой для балок, поддерживающих стропильную систему. Без этих балок невозможно построить стропильную систему;
Армированный пояс необходим также для усиления кирпичной кладки и разгрузки перемычек оконных конструкций;
Кроме того, необходимо укрепить стены эркера, что осуществляется путем их привязки к стенам дома.

Выбирая кровельный материал, следует исходить из финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов плитки (битумной, натуральной, металлической и др.). Такой вид кровли будет хорошо гармонировать с конструкцией эркера.

Устройство стропильной системы

Стропильная система должна применяться для многих типов крыш. Конечно же, на крыше эркера он должен быть.Возведение стропильной системы для этого типа кровли может осуществляться из деревянных балок и досок. Их соединение между собой, а также с другими элементами конструкции осуществляется с помощью шурупов, саморезов и других подходящих крепежных элементов. Стропильная система должна состоять из балок достаточного размера, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно при установке. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при установке разных типов кровель.Укладывают мауэрлат по армированному поясу, стропильные ноги прикрепляют к мауэрлату.

Монтаж стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести из плоскости стен. В дальнейшем появилась возможность формировать карнизные свесы. Это не позволит стекающей по крыше влаге негативно повлиять на материал стен. Для крепления различных деревянных элементов крыши обычно используются традиционные саморезы или специальные крепления, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Стропильная система может быть установлена на самой кровле, вальмовой она или нет.

Кроме того, возможно, что отдельные элементы системы будут собраны на поверхности земли. Это будет зависеть от конструктивного решения и проекта — будет ли крыша с эркером самостоятельной конструкцией или же она будет продолжением крыши дома. В тех ситуациях, когда стропильная система для крыши янда собирается отдельными фермами, то после подъема на крышу их необходимо закрепить не только мауэрлатом, но и коньком.Крепление к коньку обычно производится стальными пластинами. В этом случае рекомендуется скреплять металлические пластины на специальном вальцовочном станке. Если нет возможности использовать, то можно использовать обычный молоток.

Монтаж обрешетки

Перед установкой обрешетки в обязательном порядке необходимо уложить гидроизоляционный материал, так как стропильная система должна быть качественно защищена от негативного воздействия влаги. Во избежание разрыва гидроизоляционной пленки не натягивайте ее слишком сильно, а лучше всего закрепить в неплотном состоянии.

Для изготовления обрешетки для крыши с эркером обычно используется традиционная обрезная доска, которую перед установкой необходимо обработать антисептическим составом (он защитит древесину от воздействия насекомых). Монтаж обрешетки осуществляется поперек стропильной системы. Но необходимо учитывать, что использование некоторых кровельных покрытий потребует устройства сплошной обшивки. В случае возникновения такой необходимости рекомендуется использовать не обрезную доску, а плиты OSB или фанеру с повышенными влагостойкими характеристиками.

Главная особенность кровли Янда — наличие впадин, в связи с чем необходимо использовать металлические фартуки.

После установки обрешетки на нее устанавливается подготовленный рубероид.

Кровля с эркером — ее разновидности, особенности монтажа

Вы узнаете, как сделать крышу над эркером, об их разновидностях и подготовительном процессе, устройстве стропильной системы и установке обрешетки. Фото и видео.

Кровля с эркером: стропильная система, фото схема

Сегодня дома с эркером считаются очень модными, но при их возведении возникают сложности в процессе декорирования крыши над ними. Устройство крыши должно гармонировать с общей конструкцией и основной конструкцией крыши, дополняя и улучшая стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая крыша.

Характеристики вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

Конструкция отличается высокими прочностными характеристиками, долговечностью и необычным внешним видом.
При его строительстве можно устроить жилую мансардную комнату, так как процесс создания мансардных окон очень прост.
Вальмовая крыша имеет четыре ската, наклоненных во все стороны. Два из них считаются основными, а два — боковыми, располагаясь между первыми двумя. В зависимости от типа строительства откосов может быть больше.
Классическая модель вальмовой крыши имеет две наклонные пары сторон, две из которых имеют форму треугольника, а две — трапеции.А у стропильной конструкции есть две вершины, соединенные коньком.
Самый трудоемкий и трудоемкий процесс — возведение вальмовой кровли с эркером. Допуск малейших погрешностей в расчетах и составлении чертежа приведет к возможной деформации кровельной конструкции.
Вальмовая крыша с эркером может быть независимой, а может быть совмещена с каркасом кровли всей конструкции.

Важно! Стропила эркера имеют меньшее сечение, чем основные стропильные ноги основного каркаса крыши, за счет того, что эти элементы подвергаются наименьшей нагрузке.

Достоинства и недостатки

Вальмовая крыша с эркером имеет следующие преимущества:

Конструкция крыши имеет привлекательный и оригинальный дизайн, что делает конструкцию необычной.
Вальмовая крыша устойчива к ветровым нагрузкам за счет отсутствия фронтонов. Чем меньше угол уклона конструкции, тем меньше ветер воздействует на стропильный каркас.
Обтекаемая форма со всех сторон имеет хорошую устойчивость к различным осадкам.
Процесс утепления такой кровли упрощается тем, что пирог находится внутри конструкции.
В зависимости от высоты и уклона сторон крыши возможно использование интерьера для украшения гостиной.
Отделка крыши может быть с большим свесом, что обеспечивает дополнительную защиту стен дома.
За счет отсутствия фронтонов на вальмовой крыше нагрузка на фундамент дома распределяется равномерно, а также становится намного меньше.

Недостатком таких конструкций является сложность их возведения. Если допустить даже малейшую ошибку, надежность конструкции будет под вопросом.
Строительство такой кровли — дорогое удовольствие.

Разновидности

Вальмовая крыша делится на несколько видов, в зависимости от формы ее конструкции.

Диагональные ребра конструкции опираются на выступ конька, а свесы находятся на одинаковой высоте.

Без коньковой балки. Все края конструкции сходятся в одну точку. Для оформления построек с эркером этот тип кровли не подходит, так как форма короба дома должна быть квадратной.

От классического вида отличается наличием фронтонов, в которых установлены окна для обустройства жилого мансардного помещения. Этот вид делится на подвиды, и некоторые из них можно использовать для обустройства построек с эркером.

Этот вид представляет собой сложную структуру, поскольку все стороны имеют разный размер, с расхождением на разных склонах. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для оформления эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сэкономить максимум свободного места для оформления чердачного помещения.

Чертеж кровли и расчет ее площади

Перед возведением кровли с эркером необходимо составить проект, предусматривающий подготовку схемы будущего сооружения, а также расчет необходимых строительных материалов.Расчет и составление схемы осуществляется в следующей последовательности:

Выбор угла наклона сторон

Выбор угла наклона скатов кровли производится с учетом следующих критериев:

В каких климатических условиях находится конструкция, а также ветровая нагрузка. При больших нагрузках скат крыши должен быть как можно более пологим. Чем ниже уклон, тем прочнее конструкция.
При большом количестве осадков уклон кровли должен наоборот быть максимально высоким, чтобы они со временем скатывались вниз, не затрагивая поверхность крыши.
Разновидность рубероида, так как у каждого вида свои требования к обрешетке, а также разный вес. Для каждого вида есть ограничения по уклону склона:

Важно! Чем больше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов.Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

С учетом всех особенностей можно переходить к проектированию конструкции крыши с составлением чертежа и расчетом строительных материалов. Для этого требуется:

Измерьте параметры дома и карниза: высоту, ширину и длину.
Нарисуйте на бумаге фасад и конец здания в определенном масштабе.
В зависимости от характеристик дома выбирайте тип вальмовой крыши.
Определившись с высотой крыши, по вышеперечисленным критериям нарисуйте несколько моделей каркаса крыши по одному из эскизов. Выбрав наиболее подходящий вариант, необходимо указать угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
Далее на чертеж наносят расположение стропил, размечая их точками. Для этого длина стены делится на равные отрезки, которые будут шагом между линиями.
Расстояние между стропами также зависит от сечения и характеристик используемой древесины.
Необходимость утепления кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
На чертеже также следует указать стропила эркера.
Если тип кровли предусматривает коньковую балку, необходимо учитывать, что она должна соединять пару балок стропильной системы. На одном из их рисунков нужно обозначить равные участки с каждого края стены.
По полученным эскизам составляется один большой рисунок, который в дальнейшем также пригодится для расчета материалов.

Важно! Наличие проекта и схематического отражения конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как рассчитывается площадь?

Расчет строительных материалов производится по определенным формулам с учетом уклона кровли и площади кровельной поверхности.

Для расчета также потребуются следующие данные:

Наличие дымоходов и слуховых окон в кровле. Их наличие увеличивает расход стройматериалов.
Длина откоса, расчет ее производится от конька до края карниза.
Рассчитаны параметры стен брандмауэра, свесов, парапетов и других частей.

Для получения точных данных при расчетах рекомендуется обратиться за профессиональной помощью или воспользоваться специальной программой в Интернете.Решив произвести расчет самостоятельно, рекомендуется разделить поверхность крыши на отдельные участки, что позволит легко рассчитать их площадь. После чего все значения суммируются.

Чем точнее рассчитана площадь кровельной поверхности, тем меньше будут затраты на покупку ненужных стройматериалов.

Совет! Для получения надежной и прочной кровельной конструкции для ее возведения необходимо приобретать хорошо просушенные балки.

Строительные инструменты

Подготовка материалов и инструментов осуществляется перед процессом установки, чтобы не отвлекаться на их поиск во время работы.

Для упрощения измерений и повышения их точности рекомендуется заменить рулетку мерной рейкой, которая может быть сделана из фанеры шириной 5 см, применив к ней основные измерения.

Особенности процесса установки

Любой строительный процесс имеет свои особенности, и строительство вальмовой кровли с эркером не исключение.

Перед тем, как приступить к монтажу каркаса, рекомендуется весь пиломатериал обработать антисептиком.
Для изготовления и крепления стропильного каркаса необходимо подготовить мауэрлат, который укладывается поверх стен по всему периметру конструкции. Он выполняет функцию привязки стропильной системы к стенам постройки.
Поскольку промежуточные стропильные балки имеют крутой уклон, в отличие от ниппельных стропил, для их изготовления используются доски с параметрами не менее 5 * 15 см.
При возведении стропильного каркаса сначала устанавливаются вертикальные стойки, поддерживающие коньковую балку. Стойки крепятся к центральной балке с помощью косилки.
Крепление коротких стропил осуществляется не к коньку, а к элементам каркаса. Углы наклона промежуточных и коротких стропил должны совпадать.
Стропильная система эркера, фото схемы которой представлены выше, должна гармонировать с общей конструкцией, но при этом может иметь меньшее сечение балок, так как возлагаемая нагрузка от внешних климатических факторов намного ниже.
Балки, используемые для устройства стропильной системы и конькового прогона, должны иметь одинаковое сечение. При соблюдении этого требования конструкция будет прочной и не деформируется в кратчайшие сроки.
Крепление промежуточных стропил осуществляется к прогону конька и верхней части обвязки.
При возведении кровли небольшой высоты необходимо установить дополнительные опоры.
Для получения прочной конструкции кровли рекомендуется использовать пиломатериалы из хвойных пород, без дефектов и сучков.
Для высоких ветровых нагрузок диагональные и центральные балки должны быть толстыми.
После возведения каркаса производится его гидро- и теплоизоляция на сборной обрешетке.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, имеющая несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий тип.

Перед возведением стропильной системы необходимо составить проект, предусматривающий составление чертежа и расчет строительных материалов.Чтобы получить прочную и долговечную конструкцию, лучше доверить создание проекта профессионалам.

Вальмовая крыша с эркером: схема, фото

Узнайте об особенностях устройства вальмовой крыши с эркером. Схемы и фото, помощь в составлении проекта, расчет площади кровли и ее конструкции.

Как устроена стропильная система вальмовой крыши + пошаговая инструкция по установке

Вальмовая (вальмовая, вальмовая) крыша — один из вариантов конструкции, когда вместо фронтонов сооружаются дополнительные скаты.

Тем не менее, конструкции бедра широко распространены , особенно в районах с частой сменой направления ветра.

Получается крыша с наклонными плоскостями со всех сторон, что создает множество прибыльных позиций :

Отсутствие фронтонов снижает нагрузку на фундамент, к тому же распределяется абсолютно равномерно.
Ветровая нагрузка на склоне намного ниже, чем на вертикальной плоскости.
Стоимость отделки фронтонов исключена из генеральной сметы ремонта.
В декоративном отношении вальмовая крыша выглядит солиднее, собраннее.

Недостатками данной конструкции являются :

Повышенная сложность конструкции стропильной системы.
Повышенный расход рубероида, что создает дополнительные опасные зоны возможных протечек.
Наличие разрывных нагрузок на несущие стены, обуславливающие необходимость связки нижних оснований откосов.

Вальмовая крыша: стропильная система

Основной конструктивной особенностью стропильной системы шатрового типа является наличие диагональных кромок , соединяющих угловые точки крыши коньковой балкой, имеющей меньшую длину, чем вся крыша (классическая шатровая крыша не имеет гребень вообще, ребра сходятся в одной точке).

В стропильной системе эти нервюры называют угловыми, или диагональными. Их наличие требует установки как полноценных стропил. идущие от конька к основанию — мауэрлат, и укороченные элементы — стропила, соединяющие основание и диагональные стропила.

Схема вальмовой крыши

Двускатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем с двускатной конструкцией.Стропильная система шатровой кровли состоит из следующих частей:

Мауэрлат … Брус укладывается по периметру несущих стен и является основой всей стропильной системы.
Порог … Горизонтальная балка того же сечения, что и мауэрлат, расположенная вдоль продольной оси крыши и служащая опорой для подкосов прогонов. Между полом и кроватью необходим слой гидроизоляции.
Шпренгель … Элемент, соединяющий и усиливающий угловые стыки балок мауэрлата. Он сделан из того же бруса, что и мауэрлат, и устанавливается к нему по диагонали.
Затяжка … Стяжки, соединяющие брусья мауэрлата по длинной стороне. Снимите разрывную нагрузку с несущих стен.
Стойка … Вертикальный элемент, опирающийся на распорку и поддерживающий ребро конька.
Бег … Коньковая штанга.
Диагональное (угловое, косое) стропило … Соединяет углы мауэрлата с концами прогона, образуя нервюры — стыки плоскостей кровли.
Стропила … Наклонные элементы, опирающиеся на мауэрлат снизу и на балку сверху.
Народники … Это элементы, которые опираются на диагональные края. По сути, это стропила, обрезанные до необходимой в данной точке длины.
Раскосы … Армирующие элементы, распорки, расположенные перпендикулярно стропилам и поддерживаемые затяжками под углом.

Конструкции всех элементов могут отличаться от общепринятой схемы. в связи с необходимостью, обусловленной особенностями конструкции данной конструкции, но схема в целом почти всегда состоит из названных частей и не претерпевает каких-либо радикальных изменений.

Стропильная система вальмовой крыши: схема и фото внизу.

Схема стропильной системы

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие кромки соединения плоскостей откосов, называются диагональными (косыми, угловыми) стропильными ногами.

Собственно говоря, диагональ и наклонная — не совсем идентичные элементы , так как первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства такие же.

Угловые элементы имеют определенные особенности :

Длина диагональных стропил намного больше длины прямых стропил.
Диагональные стропильные ноги служат опорой для клиньев с обеих сторон соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на стропила по сравнению с обычными. Их длина превышает обычную длину досок , из которых изготовлены стропила, поэтому для изготовления накосных досок сплоченные — они соединяются по лицевой стороне в два слоя.

Таким образом, решается сразу несколько задач. :

Изготавливаем балки любой желаемой длины.
Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры не посередине, как может показаться на первый взгляд, а на расстоянии одного от трети до четверти всей длины косого стропила, считая от верхней точки, , так как именно в этом сечении находится место наибольших напряжений .

Диагональные стропильные ноги

Опоры диагональных стропил

В качестве опоры для диагональных стропил можно использовать подкосы или вертикальные стойки из бруса или сдвоенных досок. Подставка может опираться прямо на пол через слой гидроизоляции и деревянную облицовку.

Угол наклона раскоса в данном случае не имеет значения , главное — точка соединения, т.е. место концентрации нагрузки. При длине стропил до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная подставка внизу.

Это может быть как опора на пол, если позволяет, так и опора на ферму — т. Н.ферменная ферма — стойка, усиленная подкосами по бокам.

Опоры диагональных стропил

Устройство жен

В нижней части стропила такие же, у полностью аналогичный способ крепления к мауэрлату , такой же этап монтажа. Устанавливается строго под прямым углом к основанию , верхняя часть — к угловой стропильной ноге.

Крепление производится минимум двумя гвоздями или другими элементами … Верхняя часть стропила срезается под нужным углом к горизонтали и диагонали, чтобы обеспечить более плотное прилегание и гарантировать устойчивость к нагрузкам.

Вальмовая крыша над эркером

Эркер представляет собой солидную конструкцию, украшающую здание , которое представляет собой небольшую пристройку, выступ в стене, выполняющую в основном декоративные функции. Сечение крыши над эркером может быть любого типа, но чаще всего используется вариант, наиболее подходящий по форме и сечению эркера.

Вальмовая крыша над эркером может иметь прилегающую форму, т. Е. Представлять собой половину вальмовой крыши, сложную из трех плоскостей. В качестве альтернативы может быть доминирующий купол над эркером, возвышающийся над основной крышей.

Так или иначе, возведение такой конструкции задача сложная, и сложность не в техническом смысле, а в проектно-расчетных работах. Объединение нескольких плоскостей в один ансамбль — сложная задача, требующая точных расчетов и кропотливой вдумчивой работы.

Есть важные моменты, которые играют значительную роль — например, угол наклона откосов эркера должен соответствовать углу наклона основной крыши, длина кобыл также должна гармонировать со всеми свесами эркера. крыша.

Основной особенностью является совмещение вальмовых элементов с впадинами, поэтому возведение основной стропильной системы следует вести параллельно или перед эркером во избежание нежелательных несоответствий в геометрии системы.

Вальмовая крыша над эркером

Пошаговая инструкция по установке вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются выполненными, перекрытие полностью готово.

Также завершены все проектные и проектные работы.

Есть подготовленный (просушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящий по всем параметрам для строительства стропильной системы.

Для правильной установки элементов стропильной системы нужно запастись соединительными элементами , допускающими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации процессов усадки стен, фундамента и самой системы. Это особенно важно для некоторых силовых элементов на основе мауэрлата. .

Перемещения основания при неподвижных соединениях основных блоков могут привести к ослаблению соединений и образованию утечек.

Рассмотрим этапы устройства вальмовой стропильной системы:

Установка мауэрлата … Балка укладывается на гидроизоляционное основание, закрепляется шпильками. При необходимости отрезки соединяют по длине «полудерева», с армированием стыков гвоздями. Затяжки устанавливаются сразу.
Углы мауэрлата армированы шпренгелями и.
Установка кровати … Одно или два (в зависимости от проекта) бревно укладываются на гидроизоляционное основание.
Устанавливаются стойки , на которые крепится прогон. Таким образом создается несущий каркас стропильной системы.
Установка диагональных стропильных ног … Сразу в зависимости от длины монтируются подкосы и (или) стойки.
Стропила монтируются согласно проектным данным … Сразу же регулируются длина / угол и устанавливаются борта. Все элементы при необходимости усиливаются подкосами.
Стропила в местах крепления к основанию и балке дополнительно армируются скобами , деревянными брусками и другим крепежом.

Собственно установка стропильной системы на этом завершена. Дальнейшие работы заключаются в создании кровельного пирога, устройстве обшивки, кровли и т. Д.

Следует учитывать невозможность полного и детального освещения всех нюансов и мелочей. , от которого зависят качественные и надежные конструкции стропильной системы, так как их много и все они достойны отдельного рассмотрения.Тем не менее общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибок, допущенных на ранних этапах, становятся заметными намного позже .

Именно поэтому очень важно составить детальный план работ перед началом работ , обеспечить полное соответствие проекту и сделать все максимально точно. Вся конструкция держится на стыках деревянных деталей, поэтому желательно иметь опыт и навыки работы с деревом.

Не обладая этими знаниями, лучше обратиться за помощью к специалистам, так как слишком велика ответственность стропильной системы за сохранение функциональных качеств всего здания.

Вальмовая крыша: ниже чертеж стропильной системы.

Чертеж стропильной системы

Вальмовая крыша: стропильная система и стропила четырехскатной крыши с эркером фото чертежей и схем

В этой статье вы узнаете, как устроена стропильная система вальмовой крыши, как устанавливаются стропила и какие элементов, из которых состоит шатровая крыша с эркером, а также фото мауэрлата, планы, схемы и чертежи таких конструкций.

Эркер — часть помещения, выходящая за плоскость фасада. Мода на подобные архитектурные решения не исчезла со времен средневековья. Сделать мансардный эркер непросто даже для опытного строителя. Главный секрет строительства — это опыт и знания об особенностях и видах строительства, способах его возведения.

Достоинства и недостатки кровли с эркером

Внешне эркер похож на террасу или балкон.Но конструктивно это часть дома с массивными стенами. В зависимости от проекта может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

Эркеры на крыше имеют множество преимуществ:

эстетичный внешний вид;
Хорошая устойчивость к сильным порывам ветра — обеспечивается отсутствием фронтона крыши;
обтекаемой формы, благодаря чему конструкция крыши над эркером надежно защищена от разного рода атмосферных осадков;
легкий процесс утепления;
возможность использовать подкровельное пространство как жилую комнату или для бытовых нужд;
умение применять нестандартные дизайнерские решения при обустройстве подкровельного пространства;
много естественного света в комнатах;
дополнительная защита несущих стен над эркером за счет большого свеса кровли;
снижение нагрузки на фундамент и более равномерное ее распределение за счет отсутствия фронтона крыши.

У эркерной конструкции крыши много преимуществ, но есть и ряд недостатков:

сложность монтажных работ — допущенные ошибки трудно исправить, они существенно снижают надежность архитектурного элемента и нейтрализовать его достоинства;
возведение кровли эркера требует больших финансовых вложений — проектно-строительные работы достаточно сложны и дороги;
повышенные тепловые потери.

Разновидности и виды конструкций эркеров

Конструкции эркеров могут быть различных размеров и форм. Также они могут различаться по площади:

По высоте, в виде эркера, его можно декорировать:

Дизайнеры и строители могут придать эркеру практически любую форму. Наиболее распространены:

Трапеция. Борта примыкают к фасаду под разными углами, кроме прямого. Центральное окно обычно больше боковых.
Полукруг, или венецианский тип эркера. Придает плавные линии экстерьеру дома. Хорошо смотрится как с улицы, так и изнутри. К этому типу относятся турели, расположенные в углах зданий.
Прямоугольник. Образуется, когда стороны прилегают к фасаду под прямым углом. Внутреннее пространство имеет обычные параметры, но выглядит не так интересно.
Треугольник. Не так часто, как предыдущие модели.Однако выглядит оригинально.

Есть и более сложные геометрические фигуры. Именно они определяют не только внешний вид здания, но и интерьер помещения.

Стропильная система дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку скаты кровли могут иметь неодинаковые углы наклона, существует несколько типов стропил, основные из которых:

центральные промежуточные — их крепят к каждому концу коньковой планки по три штуки;
угловые, или косые, стропила — служат основными несущими частями конструкции, расположены в углах каркаса, имеют наименьший уклон по сравнению с промежуточными стропилами;
промежуточный — расположен от обвязки до конька, между центральными стропилами.

При установке стропильной системы крыши также устанавливают:

коньковые балки — ригели, направленные горизонтально и образующие опоры для центральных и угловых стропил;
стропила наружные, или короткие а — части конструкции, прикрепленные к угловым стропилам и стропилам и имеющие одинаковый уклон;
Мауэрлат — брус, прикрепленный к верху наружных стен и равномерно распределяющий нагрузку на стропила, служащий основанием, связующим звеном каркаса крыши и стен;
Раскос — опора для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и сохранять сечения основных балок.

Как рассчитать площадь эркера

Для измерения площади эркера используются следующие инструменты:

линейка — наименее точный измерительный прибор, дающий большие ошибки;
рулетка — подходит для измерения небольших площадей; Лазерный дальномер
— это инструмент, который показывает максимально точный результат измерения и дает возможность проводить работу без помощи партнера.

Основная проблема при расчете площади эркера — его сложная форма, скошенная или закругленная.Если это не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых форм.

Дальнейшие действия следующие:

Измерьте все стороны.
Выполните чертеж, отметьте на нем полученные данные.
Используя формулы для вычисления площадей, сделайте вычисления для простых форм.

Как сделать эркер своими руками

Начальным этапом строительства эркера является составление проекта, планирование формы.В некоторых случаях необходимо оформлять дополнительные документы. Если возведение конструкции идет параллельно со строительством дома, то в них нет необходимости. Если пристройка эркера осуществляется к зданию, которое какое-то время эксплуатируется, необходимо внести изменения в проект и получить разрешение на пристройку.

Закладка фундамента

Структура фундамента эркерной конструкции аналогична фундаменту здания.Подойдет монолитная лента. Этапы строительства:

рытье траншеи;
создание опалубки;
изоляция;
арматура;
заливка бетоном.

Фундамент требует усадки, после чего обрабатывается гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта возводить его выше одного этажа не рекомендуется.Наиболее подходящие материалы — кирпич или газобетон. Кладка имеет ряд особенностей, которые важно учитывать:

Для внутренних стен можно использовать газосиликатные блоки или пенобетон.
Для наружной кладки лучше брать качественный облицовочный кирпич.
При использовании и кирпича, и газобетона необходимо правильно рассчитать нагрузку на фундамент.
Теплоизоляция должна быть в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
Важно предусмотреть гидроизоляцию — мембранную пленку или аналогичные решения.
Эркер и стены здания должны быть монолитными. Это позволяет избежать проблем в работе.

Крыша над эркером

Главное правило при ее строительстве — кровля должна гармонично вписываться в общий стиль кровли.

На практике бывает несколько типов крыш над эркером:

Самый простой вариант крыши над эркером — это продолжение кровли основного здания.Его форма зависит от формы эркера (полукруглая, трапециевидная, прямоугольная, треугольная).

Виды крыш над эркером

Распространены следующие виды крыш над эркерами:

Вальмовая — выполняется в зданиях продолговатой формы, имеет коньковый и четыре скатных профиля, два из которых имеют форму треугольника. , два — трапеции.
Шатровая — применяется для небольших эркеров, делает здание похожим на башню, имеет большое количество граней.
Многоскатная — сложнейшая конструкция эркерной кровли с фронтонами и впадинами, разновидность скатной кровли с двумя и более фронтонами, двускатные элементы с коньком.
Декоративная — оснащена дополнительными конструкциями, например башенками.

Основным критерием при выборе типа кровли над эркером является выполнение ее функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, самая простая по конструкции.Не требует значительных трудовых и материальных затрат.

Схема стропильной системы над эркером

На схеме стропильной системы указаны размеры, сечение и точное расположение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают следующие параметры:

высота крыши;
угол наклона каждого из откосов;
размер гребня;
ширина пролета;
способов усиления конструкции;
Особенности крепления элементов конструкции.

На фото схема стропильной системы на эркер вальмовой кровли

Как сделать крышу на эркер своими руками

При установке эркера и стропильной системы кровли, т.к. как правило, используются те же материалы, что и для основной кровли:

мягкая кровля;
металлочерепица;
профнастил;
шифер.

Дополнительно для строительства необходимы следующие материалы:

шурупы, шурупы и гвозди;
балки кровли;
оцинкованное железо:
балка обрешетка.

Этапы работы:

Начальным этапом работы является подготовка армирующего ремня. Это опора для балок, что также делает кладку более прочной. Материал пояса — бетон и армированная сетка.
Далее приступаем к монтажу стропильных балок. Используются доски и балки, соединяемые саморезами и шурупами. Они прорезаются с небольшими зазорами, которые удаляются после закрепления балок.
Перед тем, как приступить к установке стропил, уточняют угол наклона кровли.Стропила регулируют по земле, после подъема их пришивают к коньку крыши при помощи металлических пластин и саморезов, и прикрепляют к стропильным балкам.
Затем стропильная система покрывается гидроизоляционным материалом и сооружается обрешетка.
Переходят к самому сложному этапу монтажа, устанавливают ендовы с использованием различных желобов. Нижние планки необходимы для отвода воды и снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки.Их крепят к торцевой доске, стыки обрабатывают герметиком.
На завершающем этапе утепляется и подшивается кровля над эркером.

Опытным строителям рекомендуется обратить внимание на следующие моменты:

Прежде чем окончательно выбрать размер и тип кровли над эркером, стоит сделать уменьшенную трехмерную модель.
Любой пиломатериал, который используется при строительстве кровли, необходимо обработать антисептиками.
Гидроизоляционная пена должна состоять как минимум из двух слоев, чтобы изоляция могла быть размещена рядом с ней.
Гидроизоляционная пленка должна быть хорошо проницаемой для водяного пара.
Емкости должны быть оцинкованы, так как требования к их влагостойкости и коррозионной стойкости самые высокие.

Заключение

Возведение эркера и красивой надежной крыши умелыми руками придает всему зданию респектабельный вид.Сделать эркер на крыше — значит увеличить внутреннюю площадь, превратить помещения в более светлые и просторные. В эркерах созданы прекрасные зоны отдыха и зимние сады, уютные детские комнаты.

Современные проекты загородных домов и коттеджей включают в себя множество различных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто строительные компании предлагают покупателям вариант дома с эркером — это небольшое пространство внутри здания, выходящее за плоскость фасада строения.С технологической точки зрения устройство такой конструкции не вызывает проблем, однако кровле всегда уделяется особое внимание. В большинстве случаев над эркером устанавливается крыша янда.

Как правило, в дачном домостроении эркер представлен в виде крытого балкона. При этом его стены являются неотъемлемой частью настила дома. Форма конструкции эркера также зависит от дизайнерского решения, но чаще всего она бывает многогранной, полукруглой, трапециевидной.Кроме того, можно выделить следующие типы форм кровли, которые обычно устанавливают в загородных домах над эркером:

вальмовый;
многоскатный;
декоративный;
в виде полусферы.

Обычно предпочтение отдается хип-версии, так как она наиболее проста в исполнении с точки зрения профессионалов.

Данная конструкция не требует серьезных финансовых затрат и трудозатрат, а также является технологичной и надежно защищает интерьер от различных негативных воздействий.

Подготовительный процесс

Решить, будет ли вальмовая крыша над эркером, или какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда бывает многоскатной, поэтому обязательно нужно будет сделать всевозможные коньки, пазы и другие необходимые элементы конструкции для отвода осадков и мусора. При создании проекта учитываются все возможные типы кровли и выбирается наиболее оптимальный.

Армопояс выступает опорой для балок, поддерживающих стропильную систему. Без этих балок невозможно построить стропильную систему;
Армированный пояс также необходим для усиления кирпичной кладки и разгрузки перемычек оконных конструкций;
Кроме того, необходимо усилить стены эркера, что осуществляется путем их привязки к стенам дома.

Выбирая кровельный материал, следует исходить из своих финансовых возможностей и личных предпочтений.

Устройство стропильной системы

Стропильную систему необходимо делать для многих типов крыш.Конечно же, на крыше эркера он должен быть. Возведение стропильной системы для этого типа кровли может осуществляться из деревянных балок и досок. Их соединение между собой, а также с другими элементами конструкции осуществляется с помощью шурупов, саморезов и других подходящих крепежных элементов. Стропильная система должна состоять из балок достаточного размера, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно при установке. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при установке разных типов кровель.Укладывают мауэрлат по армированному поясу, стропильные ноги прикрепляют к мауэрлату.

Стропильная система может быть установлена на самой кровле, вальмовой она или нет.

Монтаж обрешетки

Перед установкой обрешетки обязательно уложить гидроизоляционный материал, так как стропильная система должна быть качественно защищена от негативного воздействия влаги. Во избежание разрыва гидроизоляционной пленки не натягивайте ее слишком сильно, а лучше всего закрепить в неплотном состоянии.

Для изготовления обрешетки на крышу с эркером обычно используется традиционная обрезная доска, которую перед установкой необходимо обработать антисептическим составом (он защитит древесину от воздействия насекомых). Монтаж обрешетки осуществляется поперек стропильной системы. Учтем, что использование некоторых кровельных покрытий потребует устройства сплошной обшивки. В случае возникновения такой необходимости рекомендуется использовать не обрезную доску, а плиты OSB или фанеру с повышенными влагостойкими характеристиками.

Главная особенность кровли Янда — наличие впадин, в связи с чем необходимо использовать металлические фартуки.

После установки обрешетки на нее устанавливается подготовленный рубероид.

При строительстве частного дома нужно уделить особое внимание разработке проекта, в частности кровле здания. На данный момент в загородных домах и коттеджах приветствуется наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным.Кроме того, они предназначены для решения некоторых функциональных задач.

Ведущие специалисты рекомендуют при строительстве частного дома использовать такой элемент, как эркер. Эркер — это небольшое пространство в здании, выходящее за плоскость фасада здания. Если коснуться технологической стороны вопроса, то здесь особых проблем нет, но особое внимание необходимо уделить кровле эркера. Часто над эркером устанавливают янди-крышу.

В большинстве случаев эркер — это небольшой крытый балкон в частном доме.При этом стены эркера являются частью потолка сооружения. Форма конструкции эркера напрямую зависит от проекта, дизайнерской задумки и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы являются наиболее удачными и привлекательными по внешнему виду.

В большинстве случаев для эркера используют следующие типы крыш:

Клещи.
Бедро.Этот вариант наиболее удобный и практичный, поскольку он доступен по цене и является одним из самых простых в реализации.
Полусфера или декоративная крыша.

В целом эркер выступает как оригинальная конструкция здания, способная преобразить его и сделать внешний вид дома более привлекательным. Для реализации эркера не требуется ни капитальных трудозатрат, ни финансовых затрат. К тому же этот элемент считается технологичным и надежным, так как способен защитить фасад здания и интерьер от негативных факторов и воздействий окружающей среды.

Подготовительные работы

В первую очередь нужно определиться с типом кровли, которая будет использоваться над эркером; заказчик должен сделать это еще при проектировании здания. Такая важность типа кровли определяется тем, что крыша эркера будет многоскатной, а значит, требуется устройство конька, бороздок и других конструктивных элементов, помогающих оттаивать талую воду, снежные массы и листья. не задерживаться на поверхности рубероида.В процессе разработки проекта анализируются все варианты, после чего выбирается оптимальный в том или ином случае.
Создание крыши янда — процесс сложный и энергозатратный, поэтому доверить его нужно профессионалам; Не рекомендуется пытаться построить конструкцию самостоятельно. Для создания качественной стропильной системы потребуется большой опыт и особые навыки, у обычного человека ими нет. Самостоятельная разработка крыши янда может привести к отказу и стать фатальным, поэтому эксперименты здесь не уместны.

Во время подготовительных работ по созданию кровли над эркером необходимо создать армированный пояс, для чего потребуется цементный раствор и армированные стержни или металлическая сетка.

Армированный пояс выполняет следующие функции:

Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
С его помощью укрепляется кирпичная кладка, разгружаются перемычки оконных конструкций.
Укрепляет стены эркера, приклеиваясь непосредственно к ним.

При выборе кровельного материала домовладелец может ограничиваться только собственной фантазией и финансовыми возможностями. В целом архитекторы и дизайнеры советуют использовать для кровли эркера современную черепицу. Он предназначен для использования как мягкой, так и натуральной плитки и металлочерепицы. Объясняется такой выбор очень просто, ведь кровля с таким покрытием всегда будет выглядеть привлекательно, сможет гармонировать со структурой эркера и окружающим ландшафтным дизайном.

Стропильная система

Стропильная система является неотъемлемой частью практически любой кровли, особенно если используется сложный тип кровли. Крыша над эркером — не исключение. Для создания стропильной системы используются доски и деревянные балки, которые специально соединяются между собой при помощи саморезов или саморезов. Для создания стропильной системы необходимо выбирать качественную древесину и балки подходящего размера, делать это нужно таким образом, чтобы был небольшой запас, который можно было обрезать уже при строительстве кровли.

В целом создание стропильной системы стандартно и ничем не отличается от того, что выполняется для обычных кровель. Укладывать мауэрлат необходимо по периметру армированного пояса, стропильные ноги крепить к мауэрлату. На начальных этапах устанавливаются стропила, делать это нужно таким образом, чтобы края стропил выходили за плоскость стен. Эта процедура проводится так, чтобы стропильные ноги немного свисали, за счет чего потом образуются карнизные свесы.Их обустраивают так, чтобы вода не текла под крышу, они защищают фасад дома от снега, дождя и грязи.
Для крепления деревянных элементов кровельной конструкции используются саморезы или специальные системы крепления, устойчивые к коррозии за счет покрытия из оцинкованной стали. Стропильную систему можно установить на поверхность крыши вне зависимости от ее типа.

Также возможно, что некоторые элементы стропильной системы будут собираться на земле, а затем подниматься на уровень кровли с помощью специального оборудования.В этом случае все зависит от конструктивного решения и разработанного проекта — эркер с крышей может выступать как самостоятельная конструкция или быть продолжением кровли дома.
В случае, когда стропильная система крыши янда разрабатывается с использованием отдельных ферм, ее необходимо поднять на крышу, а затем закрепить. Крепежные работы ведутся как мауэрлатом, так и коньком. Прикрепите крышу к коньку с помощью небольших стальных пластин. Для скрепления листов используется специальный прокатный станок; если его нет в наличии, оторвется классический молоток.

Адаптация дизайна солнечной теплицы Билла Янды — Mother Earth News

1/3

Квартира Рика и Лизы Фишер с частично затемненной крышей.

ИНФОРМАЦИЯ О МАТЕРИ ЗЕМЛЕ СОТРУДНИЧЕСТВО

2/3

Юго-западный и юго-восточный виды дополнительной теплицы Билла Янды с некоторыми примечаниями о материалах и конструкции.

ИЛЛЮСТРАЦИЯ: СОСТАВ НОВОСТЕЙ МАТЕРИ ЗЕМЛИ

3/3

Версия Фиделя и Эсты Гутьеррес из Веларде, Н.

ИНФОРМАЦИЯ О МАТЕРИ ЗЕМЛЕ СОТРУДНИЧЕСТВО

❮ ❯

Основной движущей силой исследований в области альтернативной энергетики является достижение максимального выхода энергии при наименьшем возможном вводе (и, следовательно, наименьшей утечке для окружающей среды).Хотя закон энтропии говорит нам, что не может быть никакого выигрыша без определенного процента потерь, основная цель экспериментатора с естественными источниками энергии состоит в том, чтобы уменьшить этот процент до неснижаемого минимума. Поэтому, хотя мы знаем, что нет никаких «бесплатных» обедов, мы также знаем, что некоторые обеды чертовски дешевле других.

Адаптация проекта солнечной теплицы Билла Янды

Эта метафора «бесплатного обеда» — больше, чем просто фигура речи. Если задуматься над тем фактом, что нынешняя практика агробизнеса в этой стране требует около двадцати калорий энергии в виде нефти для производства только одной калории энергии в виде пищи, становится очевидным, что связь между Exxon и Safeway очень велика. ближе, чем может показаться на первый взгляд.Весь процесс был бы значительно более эффективным, если бы мы могли научиться пить нашу еду прямо из бензонасоса!

Отсюда следует, что тем из нас, кому не нравится идея о том, что какой-нибудь бывший погонщик верблюдов или корпоративный толстый кот имеет виртуальный контроль над нашей едой, неплохо было бы начать возделывать собственные огороды. К сожалению, в большинстве районов этой страны огород — это исключительно сезонное дело. Как правило, животный белок можно выращивать в любое время года, но большинство пищевых растений не будут расти зимой, если только вы не живете в тропиках.

Войдите в солнечную теплицу. . . изобретение настолько простое и продуктивное, что я считаю его самым эффективным устройством альтернативной энергии, которым может обладать каждый. Ветряные электрические системы, метановые реакторы и солнечные коллекторы вполне могут быть добавлены позже по мере вашего продвижения к самообеспечению, но нагретая солнцем зона выращивания, построенная на южной стене вашего дома, вероятно, принесет более немедленные выгоды при меньших затратах, чем все другое оборудование. комбинированный.

Прежде всего, что мы имеем в виду, когда говорим о «солнечной» теплице? Не все ли такие садовые сооружения относятся к этой категории (поскольку все они используют солнечную энергию)? Ответ, конечно, «да».В целом, однако, «солнечная» теплица отличается от других тем, что получает все тепло от солнца и не использует дополнительный обогреватель в качестве резервного. (На самом деле, я считаю, что прилагательное «солнечный» излишне … но поскольку термин «солнечная теплица» теперь является частью нашего языка, я буду использовать его.)

Читатели моей серии «Построй свою собственную экосистему» в НОВОСТЯХ МАТРИЧНОЙ ЗЕМЛИ. 28–31 напомню, что система, с которой я работаю, основана на концепции «теплицы для выращивания» или ямы, которая представляет собой садовую конструкцию, построенную ниже уровня земли, чтобы воспользоваться изоляционными свойствами самой земли.

Поскольку я не использую резервный нагреватель, мое отверстие для выращивания можно квалифицировать как солнечную теплицу (довольно незамысловатого типа). Хотя у такого устройства есть определенные преимущества, у него есть и некоторые недостатки. . . прежде всего тот факт, что часть тепла, собираемого в холодную погоду, выводится наружу и расходуется впустую. Прошлой зимой, когда обогреватель Ashley в нашем доме ел дрова за шнур, я пожалел, что не построил теплицу таким образом, чтобы тепло попадало в дом.

Затем, на недавней конференции по солнечной энергии, я встретил Билла Янда. . . человек, который первым начал строительство солнечных теплиц в Нью-Мексико, в частности, как средство обеспечения семей с низким и средним доходом дополнительным теплом зимой и продуктами питания в течение всего года.

В июле 1974 года Билл получил небольшой грант от Региональной комиссии Четырех Углов на строительство 11 теплиц в различных деревнях на севере Нью-Мексико и контроль за их вводом в эксплуатацию. Эти агрегаты расположены в нескольких различных климатических и географических точках, в пределах от высоты менее 6000 до более 8000 футов.. . от низменностей вокруг Рио-Гранде до горного поселения Эль-Валле, вегетационный период которого на открытом воздухе составляет менее 90 дней.

Идея теплицы Билла, показанная на Рисунке 1 (см. Галерею изображений), — простота сама по себе: на южной стене дома сооружается обычный каркас из каркаса, который покрывается двойным слоем стекловолоконной пленки для теплиц из филона или ласколита. . (Filon и Lascolite — торговые наименования продуктов, которые различаются примерно так же, как Ford и Chevrolet.Эти материалы имеют ожидаемый срок службы до 20 лет, специально разработаны для спектральных требований растений и, в отличие от стекла, практически не бьются.)

Вентиляция теплицы в жилище осуществляется через существующие двери или окна или с помощью специально сконструированных вентиляционных заслонок, а также предусмотрены дополнительные вентиляционные отверстия для контроля температуры надстройки летом, когда зона выращивания закрыта от дома. Также предусмотрены различные методы притенения, чтобы летние температуры не вышли из-под контроля.Прилагаемые фотографии дают представление о некоторых из множества возможных вариантов дизайна.

Изготовление такого устройства несложно и просто, в пределах досягаемости даже самого неопытного мастера. Билл оценивает, что стоимость средней конструкции составляет около 1,86 доллара за квадратный фут, и быстро добавляет, что цена может быть значительно ниже для опытных мастеров.

Оранжереи

Yanda можно найти в сочетании практически с любой архитектурой: они построены на краю старого кирпичного дома в центре Санта-Фе или на передвижном доме с алюминиевой обшивкой в глухом захолустье.Даже если в вашем доме нет стены, выходящей на южную сторону, юго-восточная или юго-западная ориентация подойдет почти так же. Почти единственное железное «нет-нет» — это место, которое смотрит на север (если вы не заинтересованы в выращивании только тенелюбивых комнатных растений).

Принцип работы дополнительного блока Yanda во время зимнего вегетационного периода заключается в том, что теплица обеспечивает дом значительным количеством тепла в дневное время. . . а ночью домашняя система отопления помогает, в свою очередь, предохранять защищенные растения от замерзания.

По словам Билла: «Хотя дом возвращает тепло в теплицу в одночасье, зимой все же есть положительный прирост в противоположном направлении. Другими словами, в этом климате днем вы собираете больше тепла, чем тратите после наступления темноты. Кроме того, удержание тепла можно увеличить с помощью блоков хранения, хранения или размещения бочек с водой на северной стене блока ».

Я настолько впечатлен простой практичностью конструкции Билла, что я собираюсь добавить одну из его конструкций в наш дом вовремя, чтобы она дополняла тепло нашего дома этой зимой.Днем теплица согреет гостиную. . . а ночью обогреватель Ashley не даст термометру в зоне выращивания опуститься ниже 40 градусов по Фаренгейту (теоретическая минимальная температура , до которой можно позволить опуститься в зоне выращивания и при этом работать эффективно).

Ни в одной из теплиц Янда, которые я посетил, на самом деле нет установленных в них печей, а вместо этого полагалась на домашнюю систему отопления, обеспечивающую тепло после захода солнца. В некоторых случаях это срабатывало достаточно хорошо.Однако на большей высоте ночи могут быть очень холодными, и небольшая дровяная печь — дешевая страховка в декабре и январе.

Билл, который живет на высоте 6 400 футов, что значительно ниже, чем в моем собственном месте, оставил свой дом открытым (без дополнительного обогрева) в самый холодный период зимы и сообщает, что «средняя температура в теплице с 1 ноября. к 1 февраля было 42,8 градуса по Фаренгейту (низкий) и 80,4 градуса по Фаренгейту (высокий). Если конструкция закрыта от дома на ночь, нижний показатель опускается примерно на 5 дополнительных градусов »

Большинство участников исследовательского проекта Янды были больше заинтересованы в обогреве своих жилищ, чем в выращивании пищи, и фактически закрыли свои теплицы на ночь.Даже так. им удалось вырастить урожай для прохладной погоды, такой как салат, лук и капуста. Простое изоляционное покрытие, такое как «Ночная стена» Стива Бэра, например, на южной стороне убежища и на чистых участках крыши должно улучшить условия выращивания за счет повышения минимальной температуры в самый холодный период до 50 градусов по Фаренгейту (цифра). в оптимальном диапазоне для зимнего садоводства. Янда планирует протестировать эту усовершенствованную конструкцию в ближайшие месяцы.

Если на время отложить в сторону потенциал устройства для выращивания продуктов питания и рассматривать его как солнечный обогреватель, производительность устройства Yanda впечатляет.Билл подсчитал, что один квадратный фут тепличной панели, выходящей на юг, будет удовлетворять потребности в отоплении от одного до трех квадратных футов жилого пространства. . . в зависимости от условий.

Билл и я, на самом деле, оба считаем, что большая часть суеты и беспокойства по поводу солнечных коллекторов — пустая трата денег и времени. Правительство и промышленность тратят миллионы долларов на создание идеальной солнечной панели, но нам кажется, что с точки зрения соотношения затрат и выгод теплица Yanda отвечает всем требованиям, предъявляемым к такому устройству.. . а потом еще немного. В конце концов, овощи нельзя выращивать в плоском коллекторе!

«Хорошо, — скажете вы, — но что происходит летом, когда последнее, что мне нужно в доме, — это дополнительное тепло?» Без проблем! С конца весны до начала осени оранжерея закрыта от основных жилых помещений, а вентиляция осуществляется с помощью дополнительных вентиляционных отверстий, отводящих нежелательное тепло в наружный воздух. Затенение также является важной частью контроля температуры, но это не должно быть ничего сложнее, чем навес или бамбуковая занавеска, которые регулируются каждый день, чтобы не допустить избыточного солнечного излучения.(На самом деле, я никогда не прибегал к затенению своей экосистемы для выращивания летом … в основном потому, что я не мог позволить себе такой большой навес. Иногда растения вянут в самое жаркое время дня, но всегда восстанавливаются. к вечеру и, безусловно, продолжат расти и процветать.)

В большинстве теплиц, построенных по проекту Билла, затенение является неотъемлемой частью конструкции. На фотографии зоны выращивания, построенной Риком и Лизой Фишер из Эль-Валле, штат Нью-Мексико, показан тип крыши, которая пропускает всю зимнюю солнечную радиацию, но блокирует часть яркого летнего солнца (расположение, которое устраняет необходимость для вытяжного вентилятора).

Читатели моей серии «Экосистемы», возможно, задаются вопросом, как такая теплица может адаптироваться к интегрированным системам (гидропоника, аквакультура, энергия ветра и т. Д.), С которыми я работаю более двух лет. Что ж, я не вижу причин, по которым такие проекты не должны работать идеально в теплице Янда. Фактически, конструкция Билла должна быть даже более эффективной, чем та, которую я использую сейчас, поскольку, помимо того, что она дешевле и проще в сборке, она добавляет дополнительное тепло в дом.Я полностью намерен объединить большинство концепций экосистемы с моей новой солнечной теплицей и ожидаю, что результаты будут равны или превосходят результаты уже имеющейся у меня ямы для выращивания.

Наконец, несколько слов об использовании дизайна Билла за пределами этой географической области: Янда старается подчеркнуть, что его дизайн был разработан для климата северного Нью-Мексико. . . и, фактически, он часто называет это устройство «пристроенной теплицей в Скалистых горах». Однако основная идея достаточно проста, чтобы ее можно было адаптировать к широкому диапазону условий.Естественно, для успешной эксплуатации устройства в Миннесоте или на Гавайях могут потребоваться определенные модификации, но любой, у кого хватит смекалки, чтобы построить одно из этих легко возводимых сооружений, должен иметь возможность модифицировать его в соответствии со своими потребностями и окружением. Одно можно сказать наверняка: с учетом того, что инфляция и энергетический кризис усугубляются с каждым днем, установки, подобные установке Билла, могут обеспечить всем нам реальную безопасность в предстоящие тяжелые времена.

Идея, конечно, все еще находится в экспериментальной стадии, и ее ценность не может быть точно оценена, пока не пройдет несколько вегетационных сезонов.Тем временем Билл пишет книгу о строительстве и эксплуатации солнечных теплиц (в сотрудничестве с Риком С. Фишером, соавтором и художником). . . и я, например, с большим интересом жду его появления.

ПРИМЕЧАНИЕ: С тех пор, как я объявил в НОВОСТИ МАТЕРИ ЗЕМЛИ № 30, что я писал книгу о концепции экосистемы, я получил более 300 писем от людей, которым нужна дополнительная информация. Что ж, наши первоначальные планы относительно этой работы были, мягко говоря, преждевременными.

Мы узнали так много за последний год, что проект публикации продолжает расти.Результаты по применению диоксида углерода, фотопериода и органических гидропонных растворов изменили мою первоначальную идею, и, поскольку мы хотим, чтобы исследование было как можно более полным, мы продолжаем его. Книгу планируется выпустить к концу года, и мы думаем, что ее стоит подождать.

Билл Янда об альтернативных источниках энергии

Я в восторге от популистского, массового потенциала, который чередует энергетические обещания. Однако, если правительство и крупные корпорации будут доминировать в исследованиях и производстве необходимого оборудования, вы можете держать пари, что это обещание не будет выполнено.

Люди, которые больше всего могли бы использовать недорогие альтернативные энергосистемы, даже не подозревают об их существовании.

Если бы независимая энергетическая система, такая как фотоэлектрический элемент, могла быть произведена и продана по низкой цене, она бы никогда не попала на рынок. Это слишком опасно для властных монополий. Я был в самом начале революции в электронных калькуляторах, и за восемь лет они упали в цене в 100 раз. Технологии созданы для того, чтобы это произошло в индустрии фотоэлектрических элементов, но не задерживайте дыхание.

Многие из систем, которые я вижу, имеют высокий коэффициент Руба Голдберга. Я думаю, что ключ к созданию альтернативной системы энергоснабжения — это сделать ее как можно более простой. Есть много сложных вещей, которые вы можете сделать, чтобы теплица работала лучше, но все они требуют вашего времени, энергии и денег. Лучше всего иметь хороший дизайн для вашего района и работать в рамках его ограничений.

Работа в теплице — отличный способ изучить Землю в микромире. Удивительно, что жизненные функции, поддерживающие планету, происходят прямо здесь, в этом убежище за окном вашей кухни.

Семь причин, почему вам нужна дополнительная солнечная теплица

[1] Каждого овоща, который выходит из теплицы на стол, меньше на один овощ, который нужно удобрять, обрабатывать и отправлять по стране. . . и когда вы сами выращиваете еду, вы знаете, что в ней содержится!

[2] Самый простой способ увеличить производство продуктов питания — это удлинить вегетационный период. Например, здесь, на севере Нью-Мексико, мы пытаемся увеличить трехмесячный сезон до двенадцати.

[3] У владельца теплицы есть место для ранней посадки садовых саженцев, и он может продать некоторые из них для дополнительного дохода семьи.

[4] Использование вертикального пространства делает теплицу более производительной, чем сад такой же площади. . . и, как следствие, экономия места в дизайне делает этот надстройку круглогодичным садом пригодным как для городских, так и для сельских жителей.

[5] В засушливых районах, таких как Нью-Мексико и большая часть юго-запада, закрытая среда теплицы позволяет экономить воду.

[6] Избыточное или отработанное тепло от верхней части теплицы направляется непосредственно в дом, и конструкция, таким образом, становится дополнительным нагревательным элементом.

[7] Теплица — это привлекательное и полезное для здоровья дополнение к дому. Наша дает место для песочницы нашей маленькой дочери и дает ей яркое солнечное место, где можно играть всю зиму.

— Билл Янда

Опубликовано 1 ноября 1975 г.

СТАТЬИ ПО ТЕМЕ

Автор и птицевод Гейл Дамеров рассказывает, как защитить свое стадо от крупных и мелких хищников в вашем районе.

Традиционные методы землепользования, применяемые коренными народами Америки, прокладывают путь к более устойчивому будущему.

Один размер не подходит для всех хозяйств. Припаркуйте традиционные советы животноводству у ворот и позвольте природе идти своим чередом, отказавшись от микроменеджмента.

Город жизни и смерти

Автобусные туры больше не останавливаются в Yanda International Health City — посетители получают радушный прием со стороны отдела маркетинга Yanda, если они представляют правительство или СМИ, или стильный индивидуальный тур, если они приезжают от имени пожилых членов семьи. Но когда TWOC впервые посетил этот обширный авангард футуристического здравоохранения в 2010 году, это была совсем другая история.

Янда все еще можно найти на окраине Пекина, в части провинции Хэбэй, которая все больше окружается наступающей столицей. В длинной, напыщенной рекламе города 2011 года, насыщенной компьютерной графикой и стоковыми изображениями, он указывал на малоразвитый Яньцзяо, город с населением около четверти миллиона человек, в 30 км к востоку от площади Тяньаньмэнь.

Здесь десятки сборных высоток, медицинских учреждений и общественных зданий расположены на прямоугольном участке земли площадью 125 акров, разделенном пополам искусственным озером, которое вытекает из близлежащей реки Чаобай.Планы создания этого «города здоровья» датируются более чем десятилетием, когда Китай готовился к международным возможностям, предоставленным Олимпийскими играми 2008 года. На веб-сайте Янды говорится, что консорциум разработчиков и руководителей, занимающихся производством высокотехнологичных строительных материалов, наметил амбициозные планы стать мировым центром для растущего рынка медицинского туризма с упором на пожилых, богатых и выходящих на пенсию.

Концептуально это самопровозглашенное «гибридное лечебно-медицинское учреждение» состоит из шести компонентов: больницы Янда, Центра поддержки здоровья Янда Золотого века для пожилых людей, Центра медицинских исследований Янда, Центра подготовки врачей и медсестер, Международного конференц-центра, и Международная медицинская школа Янда.

Было обеспечено финансирование на сумму около 10 миллиардов юаней (почти 1,68 миллиарда в сегодняшних долларах США), и в 2007 году земля прорвалась на затвердевшую почву в Хэбэе. К марту 2009 года в сообщении на zhaobiao.gov.cn, правительственном портале с запросом предложений на строительство, было указано, что официальным запуском города Янда является 1 января 2010 года. Летом 2010 года в китайских СМИ начала появляться буря рекламных материалов, в том числе Англоязычный журнал Global Times.

В ныне удаленном рекламном ролике в сети Blue Ocean Network англо-американские братья и сестры, живущие в Китае, обсуждают повседневные ритуалы и потребности своих далеких стареющих родителей, зависая над ноутбуком.Снятый в мягком фокусе, под успокаивающий синтезаторный саундтрек, пара звонит домой, чтобы обсудить переезд своих родителей из их хорошо оборудованного жилища в США в Янду. Четырехсторонний разговор перемежается кадрами слежения за предполагаемым медицинским директором, работающим над мечтой Янда, перечислением деятельности и мест для покупок, которые, наконец, станут доступны после экспатриации в Китай.

Еще одна четвертьстраничная реклама в China Daily от 2 июля 2010 г. хвасталась, что «Этап первый завершен; к Национальному дню октября Янда «полностью заработает».В подробном тексте содержался список целевых рынков: «1) 150 миллионов китайцев с высоким доходом и годовым доходом более 40 000 долларов США; 2) около 15 миллионов иностранцев, работающих, проживающих и пребывающих в Китае на долгосрочной основе; 3) международный рынок за пределами Китая; 4) рядовые граждане, проживающие рядом с международной больницей Янда ». (По данным Национального бюро статистики, только 217 000 иностранцев имели рабочие визы в 2008 году, и только 7,75 миллиона посетили Китай в качестве туристов в течение 2009 года)

В оригинальном рекламном материале

Янда говорилось, что иностранные резиденты станут вторым по величине рынком для долгосрочной торговли.Когда стареющие родители в США начали задумываться о пенсии, я решил посмотреть, что предлагает Янда. И я был впечатлен — хотя, возможно, не совсем в том смысле, в котором он был задуман.

Частная больница Янда наконец согласилась принять социальное обеспечение в Пекине в 2017 году

«У нас здесь было так много туристических групп», — сказал нам представитель службы поддержки Чу Сянли; Чу было около 20 лет, и она несла зонтик, защищающий ее от солнца; она просила называть ее Моникой. «Я сбилась со счета», — добавила она: Большинство из них были пенсионерами, получая социальное обеспечение из своих данвэй .Чу согласился показать нам все производственные объекты Янды, а также обширную территорию комплекса ». В 2010 году был безоблачный день, 35 градусов по Цельсию, и я ждал на бетонной стоянке Янды; разные группы суетились между амбулаториями. Весной из-за пыльных бурь, типичных для северного Китая, небоскребы выглядели безупречно. Со мной был китайский коллега, который согласился помочь с переводом, что было необходимо, когда нам позже предложили различные экспериментальные методы лечения.

Мы прошли по каменному мосту, по извилистым тропинкам, высаженным недавно посаженными саженцами, ожидающими травяного покрова, и узнали о Церковной зоне, где разместятся четыре иностранных вероисповедания: христианские церкви-близнецы; буддийский храм с декоративными драконами на крыше; и мечеть с полумесяцем на луковичном куполе.Строители грохотали в неопознанном пятом здании. «Это банк, — объяснил Чу.

Рекламные щиты на оцепленных территориях рекламировали будущие объекты — супермаркет, библиотеку, тренажерный зал, бассейн, сауну, поле для гольфа, колледж для пожилых людей, почтовое отделение, кабинет психолога. Меблированная «демонстрационная квартира» выглядела мало чем отличающейся от рекламного промо; остальные были незаняты. «Рыбацкий павильон» в брошюре, часть «водного сада в форме ленты», все еще представлял собой выложенный бетоном пруд с зеленоватой водой и кишащими кои.«Все будет закончено к 2012 году», — заверила Моника.

Я вообразил реакцию своих родителей: откликнутся ли они на его грандиозные расцветы, его превосходные голоса за кадром, провозглашающие: «Люди Янда тепло приветствуют друзей со всего мира, чтобы они присоединились к Международному городу здоровья Янда в Китае для блестящего будущего … Благословение Китая, благо Азии, и обнимая мир! » Смогут ли они благословить, принять и поселиться в этом регионе с совершенно другим климатом, языком, культурой и политической системой? Или они бы предпочли переехать во Флориду?

Пенсионеры могут перейти мост, чтобы забрать лекарства в больнице

В небольшом офисе в общежитии для персонала Моника представила Чжана Шугана («Зовите меня Глен»), менеджера по продажам центра маркетинга и развития бизнеса Yanda, а также «Мистера Мистера».Ян », который руководил его международной больницей; на обоих были белые рубашки с открытым воротом под черными куртками. «Наш президент [Янда] — очень влиятельный человек в Пекине», — весело предупредил Чжан. «У него личные отношения и связи с правительством». Янда «является проектом провинциального уровня, который пользуется льготной политикой», включая поддержку Государственного совета. В 2016 году рынок медицинского туризма был оценен в ошеломляющие 100 миллиардов долларов в глобальном исследовании, проведенном Индексом медицинского туризма. Из 41 направления в пятерку лучших вошли Канада, Великобритания, Израиль, Сингапур и Коста-Рика; Китай пришел 23.Путеводитель «Пациенты без границ», путеводитель для потенциальных медицинских беженцев, оценивает, что около 15 миллионов долларов ежегодно тратят от 3800 до 6000 долларов США на косметическую хирургию, стоматологию, сердечно-сосудистую помощь, ортопедию, репродуктивное здоровье, потерю веса, сканирование, второе мнение и лечение рака. за границей. Видение Янды также соответствовало заявлению 2009 года о том, что к 2020 году Китай будет предлагать всеобщее здравоохранение всем гражданам.

Г-н Ян спросил о моих родителях: они больны? Ищете лечение рака? «Жить дольше — мечта всего человечества», — сказал г-н.Ян просиял. «У нас есть банк стволовых клеток. Стволовые клетки являются строительными блоками жизни и высоко ценятся за их способность превращаться в клетки других тканей.

«Наша, — продолжил он, — это первоклассная частная больница, в которой могут разместиться 12 000 пациентов. Большинство китайских больниц являются государственными [и] вряд ли могут сотрудничать с международными больницами и организациями ». По завершении строительства, добавил г-н Ян, в Янде будет размещаться до 15 000 сотрудников, и у него будут «деловые партнеры в Канаде, Америке, Японии и Сингапуре».

«Мы уже привлекли много иностранных врачей и экспертов, которые многого достигли в этой области», — заключил он. Когда я проверил, сайт медицинского набора jkyc.com перечислил более 60 вакансий в Yanda, включая руководящие должности в таких областях, как микрочипирование, фармацевтика, биологическая инженерия, ядерная медицина, сестринское дело, скорая помощь, гинекология и администрация.

Постоянный смотритель — это дополнительные расходы помимо арендной платы за роскошные апартаменты Yanda

Конечная остановка нашего тура — образцовая квартира Янда, заполненная автобусами пожилых китайцев, которые теперь успокаиваются на буфете, спасаясь от жары.

Ян Чжун, представитель в очках, руководивший выставкой для потенциальных покупателей, рассказал о новых технологиях, которые вскоре станут доступны, жемчужиной которых стала шведская инновация, известная как «Sky Rail».

Это была синяя повязка, которая могла аккуратно поднимать пациента (весом до 300 кг) с кровати практически на любую другую часть пола через систему технологических колей. Мне предложили раскрутить. Снятый парой десятков китайских пенсионеров, я скоро носился вокруг их будущего потенциального помещения, как хомяк в рогатке, улыбаясь и махая руками.

В конце этой маловероятной прогулки я снова представил своих родителей, проводящих свои последние годы в Янде, примерно в 7000 милях от дома, и почувствовал себя вынужденным спросить о услугах по окончании их жизни. «В Городе здоровья нет кладбища», — откровенно ответил Ян. «Но есть один поблизости. Я не уверен, кто им управляет «. Что происходит, когда умирает житель, спросила я Монику? «С ближайшими родственниками свяжутся, пока не стало слишком поздно», — быстро объяснила она. В международной больнице есть морг, а в церковной зоне можно проводить «небольшие похороны».”

Смерть — непростая тема для большинства культур — иногда кажется вдвойне трудной для обсуждения в Китае, даже в таких сообществах, как Янда (который, как и большинство китайских зданий, не допускает четвертых, 13 или 14 этажей). Но когда-нибудь все должны умереть — неужели они захотят умереть в таком месте, как Янда?

За исключением медицинской школы, все компоненты города здоровья запущены и работают

Восемь лет спустя TWOC снова посетил комплекс, чтобы убедиться, что замысел Янды воплотился в жизнь.В марте высушенная на солнце почва снова была взломана свежими экскаваторами и бетонным фундаментом. Второй этап Yanda, по словам нового директора по маркетингу Ли Дунхуя, предлагает дополнительные 7800 кроватей и схему членства, которая дает пожилым людям права на квартиру на срок от 10 до 30 лет, в течение которых они могут сдавать квартиру в субаренду или передавать ее по наследству. Другие члены семьи также могут жить на территории, и — после завершения строительства нового детского сада и супермаркета — «пожилые люди могут приводить сюда внуков», — говорит Ли: «Три поколения под одной крышей Yanda.

Схемы членства уже существуют в китайской недвижимости. В 2016 году Донг Пан, директор Исследовательского центра недвижимости Пекинского педагогического университета, раскритиковал эту практику в China Business Journal как юридически серую; «Продажа собственности под другим именем, попытка получить более быстрый возврат инвестиций». Ли, однако, называет это шагом к предложению «полного цикла» услуг. Хотя многие районы по-прежнему покрыты лесами, а ветер поднимает пыль с многочисленных грунтовых дорожек, комплекс заполняется; В Центре Золотого Века уже была очередь из почти 1000 семей.

Как и многие предприятия до них, Yanda добилась успеха, обменяв международные амбиции на прибыль от собственного среднего класса Китая. Никто из нынешних 1600 жителей центра для престарелых не является иностранным гражданином («Я помню старого американского джентльмена, много лет назад, и русского пациента в больнице», — отвечает Ли). Директора больниц подчеркивают, что «международный» аспект города здоровья теперь относится к их технологиям, стандартам управления и зарубежному обучению многих их врачей — и, хотя оздоровительный туризм не исключен, он больше не является приоритетом.

Причина такого изменения взглядов, по-видимому, связана с неразберихой в нормативных актах: Китай не предлагает подходящей визы для проживания в стране на длительный срок иностранным пенсионерам; даже сезонным медицинским туристам («снежным птицам») может быть трудно получить временную визу по мере того, как они становятся старше, и их ответственность растет в глазах китайских чиновников. Зарубежное страхование медицинских услуг в Китае также ограничено или вообще отсутствует. Кроме того, есть бюрократические препоны на пути к привлечению иностранного опыта в Китай.«В акушерском отделении у нас был французский врач, и получение разрешений было чрезвычайно сложной задачей; они контролируют это очень строго », — говорит Ли Хайянь, вице-президент Yanda Group. Она не упоминает о попытках снова.

Ближе к дому Yanda теперь рекламирует партнерские отношения с пекинской больницей Чаоян, больницей Тяньтань и двумя другими крупными компаниями в муниципальной системе здравоохранения. В разные дни врачи из этих государственных учреждений проводят консультации в частной больнице Янда, в двух шагах от Центра престарелых.Г-жа Чжан, загорающая в саду, где транслируют классическую музыку с успокаивающей громкостью, сообщает нам, насколько важно это сотрудничество: «Условия довольно хорошие; Я предпочитаю здесь естественную среду, и я все еще могу посещать пекинских врачей ».

Раньше она сама работала в больнице Чаоян. «Это они порекомендовали это место», — шепчет она. «Если бы я не мог видеть« наших »врачей, я бы не приехал». Это распространенное мнение: частные и государственные больницы Китая, а также больницы первого уровня по сравнению с провинциальными городами предлагают совершенно разное качество медицинской помощи.

Это помогает объяснить огромное экономическое влияние жителей Янды. Базовые «пакеты проживания» в комплексе, оплачиваемые как пенсионные услуги среднего и высокого уровня, — аренда квартиры и базовые медицинские услуги, но без еды — начинаются от 5 000–7 000 юаней в месяц в зависимости от типа квартиры. Пожилые люди, которым требуется круглосуточный уход, могут рассчитывать тратить не менее 15 000 юаней в месяц. Пекин, по данным его муниципального бюро по гражданским делам, является вторым по возрасту городом Китая, в 2016 году в нем проживало около 3,3 миллиона человек, человек в возрасте старше 60 лет.В том году город потратил около 14 миллиардов юаней на выплаты по социальному обеспечению, предоставив более чем 90 процентам пожилых людей в домах престарелых доступ к медицинским услугам, включая 305 таких учреждений в окрестностях Пекина.

По оценкам Ли Дунхуэя, 98 процентов пожилых жителей Янды составляют Пекинс, который хвастается, что «все они владеют квартирами в центре города». Health City даже предоставляет автобусы для тех, кто хочет проверить свои дома или провести день в городе.«Но они всегда возвращаются сюда — теперь они считают это своим домом».

Жизнь в этом приёмном доме не лишена множества препятствий. Даже когда г-жа Чжан и ее спутница, г-жа Ван, подсчитывают аргументы в пользу Яньда, они видят возможность поднять несколько жалоб, когда они шпионят за Ли Дунхуем вместе с нами. «Я думаю, что лечиться слишком сложно, — начинает Чжан. «Там есть клиника [в центре для пожилых людей], но если есть какие-то серьезные проблемы, нам нужно ехать через озеро в больницу.”

«Это всего в нескольких минутах ходьбы; в случае реальной опасности в палатах есть кнопка вызова скорой помощи, — заверяет нас Ли.

«Несколько минут для молодежи; Мне 80! » Г-жа Ван возражает. «Это поход!» Миссис Чжан хихикает, затем продолжает негромко. «Жалко, что [консультационные] врачи уезжают в конце дня. Врачи здесь никуда не годятся.

Г-жа Ван принимает эстафету: «Больница принимает мое социальное обеспечение, но клиника — нет; Я получила лекарство оттуда, — она указывает на больницу, — а здесь, в клинике, мне его не колют.«Это не скоординировано: я тоже не думаю, что смог получить свою государственную субсидию на питание. Или это субсидия на трафик …? »

— Вы правы, — с улыбкой перебивает Ли. «Они не ослабили правила в Пекине, но мы работаем над этой проблемой. По мере того, как люди будут жить дольше и экономика будет расти, дела наладятся ».

«Верно, — кивает госпожа Ван.

Колледж для пожилых людей Янды расположен напротив местной клиники — здоровье и отдых — все в одном

Прогресс в работе Янды со стволовыми клетками с 2011 года происходил, если вообще происходил, в основном в частном порядке.Обновление новостей на веб-сайте Медицинского исследовательского центра Янда прекращается после 2014 года. По словам Ли Дунхуэй, это была еще одна мечта, принесенная в жертву нормативным ограничениям. В отчете Guolian Securities говорится, что в период с 2007 по 2012 год в 62 процентах больниц класса A страны применялись методы лечения стволовыми клетками, с привлечением иностранных экспертов для исследований и рекламой «туризма стволовых клеток», чему способствовала благоприятная политика. Однако в 2012 году Министерство здравоохранения приказало прекратить все лечение стволовыми клетками на материке в ответ на внутреннее и международное давление из-за отсутствия регулирования.

Ли не останавливается на этом — и не упоминает тот факт, что в 2015 году истек срок запрета министерства, и правительство опубликовало новые руководящие принципы и стратегии по исследованию и лечению стволовых клеток, предполагая, что и то, и другое снова в повестке дня страны.

Янда уже приготовил другую рыбу. В январе этого года его больница была удостоена награды «Лучшее ежегодное достижение в области медицинских систем» изданием Renmin Health News и 10-м Форумом Здорового Китая. На англоязычном веб-сайте больницы в настоящее время содержится призыв: «Приезжайте в Янда и окунитесь в здоровье!» Иностранные пациенты могут «принять здоровье» в других регионах материка, но они также приходят с оговорками: Bloomberg сообщил о строящемся на Хайнане в мае 2017 года центре медицинского туризма стоимостью 3 миллиарда долларов, что является еще одной ситуацией в стиле Янда: ускоренное развитие, наполовину — готовые комплексы, а иногда и расплывчатая планировка.

Возможно, его связи с недвижимостью действительно помогли Yanda понять два ключевых преимущества по сравнению с новичками — местоположение и время. В 2016 году Яньцзяо был включен в пекинскую городскую агломерацию Цзин-Цзинь-Цзи — долгосрочный план по перемещению ключевых отраслей промышленности и развитию транспортных связей, что позволит Хэбэю поглотить отрасли услуг, которые политически поддерживают культурный центр Пекина и коммерческий центр Тяньцзиня. .

«Город здоровья» был одним из первых экспериментальных заведений для Цзин-Цзинь-Цзи, и одним из соблазнов было то, что жители Янды получат такие же пенсионные пособия, что и Пейджинджеры.В январе 2017 года госпиталь Янда наконец получил разрешение на социальное обеспечение в Пекине — что обещали с 2013 года, в том же году китайские политики также предложили национализировать систему социального обеспечения (работа еще не завершена).

Город здоровья начал получать прибыль в 2015 году и теперь ожидает окупаемости своих инвестиций через 12–15 лет, что на несколько лет больше, чем первоначально прогнозировалось 10–12 лет. Ли Хайян, похоже, считает, что лучшие годы города еще впереди: «Согласно прогнозам, 2021 год станет пенсионным бумом.Мы пришли как раз вовремя ».

Сидя в своем со вкусом обшитом деревянными панелями офисе, окруженном еще недостроенными коридорами нового крыла больницы, Ли — почти метафора рассказа, который она создает, — дальновидного проекта, который увенчался успехом в несовершенной системе и находит На данный момент это довольно хорошая ставка. «Посмотрите, как мы выросли из нескольких десятков пожилых людей вначале. Это потому, что страна сделала пенсионное планирование своим приоритетом, выпустив множество политик, таких как снижение налогов, страхование на случай длительного ухода.Так что, если они сделают реформу визового режима своей приоритетной задачей, тогда… — она многозначительно замолкает. Мечта, видимо, не умерла.

Фото на обложке Гопа Бисвас Цезарь

«Город жизни и смерти» — это история на обложке нашего выпуска « Vital Signs ». Чтобы прочитать весь выпуск, станьте подписчиком и получите полный журнал . Вы также можете приобрести цифровую версию в iTunes Store.

Шатровая крыша с эркером своими руками. Особенности конструкции верхней конструкции над эркером

Скатная крыша — практичная и эффективная конструкция, придающая зданию стильный вид. Существуют различные варианты ломаной кровли, каждый из которых имеет свои особенности и типовые способы строительства. Все это необходимо учитывать при возведении скатной крыши своими руками.

Особенности конструкции скатной кровли

Скатная крыша получила свое название от конструкции, которая подразумевает необычную форму и большое количество ломаных линий.При этом в мансардной зоне образуется достаточно просторное помещение, идеально подходящее для обустройства чердака. Таким образом, скатная крыша является оригинальным украшением, практичным элементом жилого дома и не требует особо сложного ухода в процессе эксплуатации.

Четырехскатный вариант скатной крыши позволяет оборудовать просторную мансарду на втором этаже дома

Конструкция скатной крыши необычна внешне и имеет определенные внутренние особенности. Одно из главных правил устройства такой крыши — ширина дома должна быть не менее 6 м. Это позволяет создать на чердаке комфортное пространство и обеспечить надежность кровли. Для этого наиболее востребованы четырехскатные варианты с одним верхним и двумя боковыми дополнительными ребрами жесткости. В любом случае конструкция ломаного типа включает следующие основные элементы:

Особенность скатной кровли — наличие излома двух боковых откосов.Кровля такого типа может иметь большее количество плоскостей, тогда стропильная система усложняется и в местах пересечения смежных скатов образуются дополнительные нервюры. При пролете более 6 м балки арматуры и стропильные элементы опираются на внутреннюю несущую перегородку. В нижних откосах для чердака часто оборудуют оконные проемы.

Мансардные окна обычно располагаются в конце крыши.

Скатная крыша позволяет оборудовать верхний жилой этаж без значительных затрат, необходимых для строительства полноценного двухэтажного дома.Помимо четырехскатных вариантов есть более сложные виды, например, шатровая крыша. В любом случае, чем больше количество ребер в зоне плоских изломов, тем сложнее спроектировать и рассчитать параметры конструкции.

Типы скатных крыш

Общая форма скатных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые существенно усложняют процесс ее возведения.Один из эффективных вариантов — скатная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на концах есть выступ для окна.

Эркер хорошо вписывается в конструкцию вальмовой или двускатной скатной крыши

Эркер представляет собой небольшой выступ на крыше. В нем можно установить мансардное окно. В стропильной системе могут быть предусмотрены определенные особенности устройства этого элемента, например усиленный каркас в зоне эркера. Иногда выступ устраивают еще и как часть верха стены, а крыше эркера придают ломаную форму.В этом случае каркас выступа может быть выполнен из того же материала, что и стены основной конструкции.

В месте расположения эркера крыша имеет ломаную форму.

Покатая крыша мансарды может иметь окна. Обустраивают их с торца крыши или на поверхности откосов. В первом случае строительство предполагает подготовку обрешетки фронтонов с проемами под окна. Во втором варианте в стропильной системе готовятся отверстия под окна, а крыша устраивается с учетом этих площадей.Размер окон определяется в зависимости от площади откосов.

Мансардные окна под скатными крышами могут располагаться на фронтонах или наклонных поверхностях.

Обустройство скатной крыши с балконом — популярный вариант, поскольку такая конструкция практична и увеличивает функциональность и комфорт мансарды. Чаще всего балкон располагается в торце, потому что его проще закрепить на прямой стене. Когда небольшой балкон располагается на скатной части крыши, требуется точный расчет и продуманная конструкция основания.В любом случае нагрузка на стену, являющуюся основой балкона, увеличивается и требуется использование легких материалов.

Над балконом необходимо возвести отдельную часть кровли, форма которой зависит от фантазии девелопера.

На шатровых или скатных крышах разного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в который монтируется окно. Такой элемент позволяет не делать окна наклонными, а создавать проемы вертикально и защищать их сверху кровельным покрытием.Но возведение кукушки приводит к снижению несущей способности стропильной системы. Это увеличивает риск протечек в зоне примыкания кровли выступа к основной крыше. Поэтому перед тем, как возвести кукушку, необходимо выбрать оптимальную форму крыши над выступом и способ ее установки.

Перед постройкой скатной крыши с кукушкой необходимо разработать проект несущей конструкции крыши.

Фотогалерея: варианты скатной крыши

Основные этапы монтажа

Монтаж осуществляется по чертежу, на котором отражены габариты и особенности конструкции.

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатываются специальной огнезащитной пропиткой, что делает конструкцию более безопасной. Основные этапы работ следующие:

Вырезание стропильных деталей по чертежу и подъем элементов на крышу для монтажа.

Фермы крыши изготавливаются на земле по единой схеме, а затем поднимаются на крышу.

Видео: установка скатной крыши

Крыша с покатыми изгибами позволяет легко сделать постройку необычной, а чердак — функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и провести монтаж, учитывая технологию и просчитав все параметры.

1.
2.
3.
4.
5.

В наши дни такое архитектурное сооружение, как эркер, приобрело большую популярность при строительстве частных домов. По внешнему виду такая форма представляет собой обособленное пространство, которое находится вне плоскости фасада. Часто свойства эркеров позволяют использовать их как лестничные клетки, иногда как своеобразные теплицы, а иногда они служат небольшим жилым пространством, оборудованным под зону отдыха.

Задумываясь о том, как построить эркер, необходимо помнить, что его установка достаточно сложна, и еще большую сложность представляет устройство кровли эркера, которую принято называть яндовой.Обычно конструкция этих крыш вальмовая, но при желании можно смонтировать и двускатную крышу, особенно если это позволяет форма эркера.

Внешний вид эркера

По внешнему виду эркеры чем-то напоминают оборудованные капитальными стенами. Форма таких эркеров может быть самой разной, как полукруглой, так и многогранной.

Форма крыши эркера обычно зависит от существующей конструкции.

Итак, эркеры крыш:

плоскогубцы;
полукруглый;
бедра, имеющая сложную систему;
декоративный, оснащенный различными элементами, например башенками.

Обычно эркер принято остеклять по панорамному принципу, что очень сложно сделать, но конечный результат работы гарантирует привлекательный внешний вид. Это значительно улучшит показатель освещенности внутри помещения, а также придаст всей конструкции легкости.

Подготовительные работы к возведению кровли Янда

Основная цель этого этапа работы — дизайн.Смонтировать эркер можно прямо во время строительства или прикрепить позже, после чего нужно приступить к выбору категории кровли и материала для ее покрытия. Только после этого следует работать над изготовлением рамы эркера и возведением кровли.

Начальным этапом монтажных работ является установка специального армирующего пояса, в функции которого входят:

создание прочной опоры для всех, вплоть до исключения балок, поддерживающих стропильную систему;
разгрузочные оконные перемычки, так как кирпичная кладка дополнительно армируется армирующим поясом.

Основа такого бронепояса — бетонный раствор, армированный металлической сеткой. Повышение уровня эркеров над стенами дома будет компенсировано меньшей толщиной балок под стропилами.

Материалы для устройства Яндовой кровли

Обустраивая такой объект, как крыша эркера, следует тщательно подготовить все материалы, необходимые в процессе строительства.

Сюда входят:

балки и доски деревянные, необходимые для изготовления стропильной системы и стропильной системы, а также обрешетки для кровли;
гидроизоляционный материал, чаще всего представленный ПВХ мембранами или другими материалами;
крепежные детали — шурупы, шурупы, гвозди и шпильки для крыши;
вязальная проволока;
специальные пластины из оцинкованного металла.

Кровельным покрытием может стать любой материал.Крыша может быть сделана из листов металлопрофиля, но оптимальным вариантом будет использование керамической или мягкой битумной черепицы. Не забывайте об элементах кровельного декора, в области которых должен быть такой материал, который будет соответствовать общему стилю конструкции.

Стропильная система Yanda

Дальнейшие работы по возведению кровли Янда заключаются в изготовлении системы стропил и стропильных балок. Материалом для этого служат обрезные доски и деревянные балки, скрепленные между собой саморезами и шурупами.Расставить балки фермы необходимо так, чтобы часть длины оставалась в запасе, а все лишние части можно было обрезать после завершения монтажа.

Перед установкой кровли необходимо определить угол ее наклона, но также крайне важно точно соблюдать все пропорции конструкции, иначе эркер будет смотреться как минимум некрасиво.

Очень часто специалисты используют технологию трехмерного моделирования для визуализации будущего проекта.При отсутствии опыта работы с такой программой можно просто сделать объемный рисунок на бумаге. При работе рекомендуется придерживаться одного стиля, иначе комната с эркером будет неэстетично выделяться на фоне всей конструкции и потенциально может испортить всю ее внешнюю красоту.

Изготовление стропил крыши следует проводить только на земле, и только потом поднимать их на крышу и крепить к коньку саморезами и специальными пластинами на основе цинка, которые могут дополнительно усилить стропильную систему.Эти пластины фиксируются с помощью специального вальцовочного станка, но при его отсутствии можно использовать и стандартный молоток, которым можно вбивать пластины глубоко в древесину.

Готовую стропильную систему, образующую форму треугольника, следует прикрепить к балкам, расположенным под стропилами, что поможет придать всей конструкции большей надежности.

Укладка эркера, подробно на видео:

Монтаж обрешетки на крышу янда

Перед началом устройства обрешетки стропильную систему следует оборудовать гидроизоляционной пленкой.Затягивать его ни в коем случае не нужно, так как от этого он может просто лопнуть, лишив всю систему гидроизоляции как таковую. Гораздо правильнее будет закрепить его даже с некоторым прогибом, чтобы при любых перепадах температуры его целостность и положительные свойства не пострадали.

После этого следует переспать на установке обрешетки, которая сделана из обрезной доски, обработанной антисептиком. Причем всю деревянную стропильную систему необходимо обработать, что поможет уберечь ее от вредного воздействия насекомых.Обрешетку необходимо укладывать поперек стропильных ног, а шаг укладки должен соответствовать типу используемого рубероида. Некоторые кровельные покрытия требуют устройства сплошной обшивки, поэтому в этом случае сырьем будет уже не обрезная доска, а плита OSB и влагостойкая фанера определенной толщины.

Конечно, используемый кровельный материал во многом влияет на конструкцию крыши, так как каждое покрытие имеет свою технологию укладки, а также использование определенных материалов (пар, теплоизоляция и т. Д.)). Важно не забывать, что кровельное покрытие должно гармонично вписываться в общий стиль постройки и ничем не выделяться.

Итак, можно сделать вывод, что смонтировать крышу янда своими руками вполне возможно, а при возникновении трудностей всегда можно обратиться за помощью в интернет, где на многочисленных стройплощадках представлена подробная информация по установке такой кровли с подробными фото. и видео всего процесса его строительства.

Содержание статьи

При строительстве жилого дома многие девелоперы озабочены увеличением полезной площади, поэтому используют различные архитектурные проекты, где планируется построить теплый чердак или такую пристройку, как эркер.

Что такое эркер? В частном домостроении это слово встречается нечасто, однако современные владельцы загородных домов все чаще используют проекты, где эркер выполняет функцию лестницы, отведенной для плоскости фасадной стены (если дом многоэтажный), и зимний сад, соединяющий элементы между несколькими зданиями и другими объектами.

Эркер — часть внутреннего пространства помещения, вынесенная за пределы стен.В большей степени он напоминает закрытый балкон, но со стенами, как у основного корпуса.

Эркеры могут иметь различную геометрическую форму:

полукруглый
многогранен.

Крыша над эркером , в зависимости от формы может быть:

универсальные плоскогубцы,
в виде полусферы,
с башенками и другими архитектурными украшениями.

Как правило, в эркере устраивается много окон, либо он может быть застеклен до пола. Это обеспечивает дополнительную инсоляцию и улучшает общее освещение салона. Помимо прочего, эркеры — это дополнительное украшение фасадов зданий, придающее им необычный вид.

Особого внимания требует устройство кровли над эркером. Обычно крыша над этим строительным элементом является многоскатной, в результате чего образуется множество впадин (впадин) и коньков. Поэтому еще на этапе проектирования дома необходимо предусмотреть все нюансы возведения кровли эркера.

Подготовительные работы

Устройство многоскатной кровли, а тем более полукруглой, требует высококвалифицированных мастеров. Поэтому сделать такую крышу своими руками очень проблематично. Проще пригласить профессиональных строителей, которые с гарантированным качеством выполнят все работы по монтажу стропильной системы и устройству кровельных материалов.

Первым делом изготавливаем армированный пояс над эркером из железобетона, выполняющий несколько функций:

является основанием для установки стропильной системы,
соединяет стены эркера с капитальными стенами здания, тем самым укрепляя их.

Кроме того, армопояс принимает на себя нагрузку, которая приходилась бы на оконные перемычки эркера.

Если яндовая крыша эркера строится самостоятельно, отдельно от основной, то ее стропильная система может быть рассчитана с меньшими размерами всех элементов. Поскольку нагрузка на эту площадь незначительна, по сравнению с нагрузками, действующими на всю крышу, то сечение балок и стропильных ног можно принять меньшим.

Устройство крыши

Каждое строительство начинается с закупки необходимых материалов и инструментов. И устройство кровли над эркером — не исключение. Для изготовления стропильной системы потребуются материалы:

Пиломатериалы хвойных пород для изготовления балок, реек и стропильных ног;
материал для устройства гидроизоляции;
крепежные изделия — шурупы, гвозди, штифты, металлические уголки и пластины, болты и т.д .;
вязальная проволока.

Порядок устройства стропильной системы для крыши эркера точно такой же, как и для обычной кровли.Вдоль бронепояса укладывается мауэрлат, к которому крепятся стропильные ноги.

Но не забудьте уложить шпильки из оцинкованного металла в железобетонный пояс, на котором будет крепиться мауэрлат.

Древесину необходимо предварительно обработать антисептиками и антипиренами, чтобы предотвратить гниение и возгорание.

Устройство стропильной системы

Возведение кровли над эркером начинается с установки стропильных ног, которые изготавливаются из бруса или обрезной доски.Стропильные ноги выносятся из стен, чтобы в будущем получить карнизные свесы. В противном случае стекающая с крыши дождевая вода будет попадать на стены и разрушать их. Крепление деревянных элементов кровли осуществляется саморезами или металлическими скобами.

Металлический крепеж должен быть изготовлен из оцинкованной стали или покрыт антикоррозийным составом.

Если с самого начала строительства не был составлен проект дома, то позже возникает вопрос, как правильно положить крышу над эркером.Для наглядности лучше всего использовать специальные программы, где в трехмерном измерении выбрать оптимальный уклон самой крыши и угол наклона крыши эркера.

В зависимости от формы крыши и от того, является ли она самостоятельной конструкцией или служит продолжением основной крыши, стропильная система:

устанавливается прямо на крышу,
монтируется отдельными стропилами крыши на земле.

Если выбран второй вариант, то фермы после подъема на крышу фиксируются мауэрлатом и соединяются коньковым прогоном.Для большей жесткости всей конструкции используются подкосы, подкосы и другие элементы, придающие устойчивость и прочность стропильной системе.

По установленным стропилам укладывается гидроизоляционный материал, а поверх него монтируется обрешетка. В качестве гидроизоляции часто используется обычный рубероид, который крепится к обрешетке гвоздями с широкой головкой. При использовании современных гидроизоляционных мембран их удобно скреплять строительным степлером.

Гидроизоляционная пленка не прилегает плотно.У нее должен быть небольшой прогиб, чтобы иметь запас в случае изменения температуры, когда материал либо расширяется, либо сжимается.

Устройство ендов для кровли эркера

Пропорции крыши сохранятся, если впадины на эркере расположены симметрично.

В месте формирования впадин обрешетку устраивают сплошным настилом на 20-30 см в обе стороны от внутреннего угла. Шаг обрешетки и ее сечение зависит от выбранного кровельного покрытия и может быть совершенно разным. Например, у натуральной плитки сечение должно быть больше, чем у профнастила, так как вес натуральной плитки в несколько раз превышает вес профнастила. Использование натуральной плитки предполагает устройство обрешетки с шагом, соответствующим размеру одного листа.

Кроме того, наличие в доме эркера сделает помещение светлее и уютнее.Но, наличие этого декоративного элемента значительно усложняет монтаж кровли, так как она получается многоскатной.

Подготовка к строительству

Устройство Армопояс над эркером

Создает опору для балок, удерживающих стропила;
Укрепляет кирпичную кладку и разгружает оконные перемычки.

Подготовка материалов

Для сооружения крыши эркера необходимо приобрести следующие материалы:

Пиломатериалы для стропил, стропильных балок и обрешетки;
Гидроизоляционный материал;
Гвозди, шурупы, шпильки, шурупы;
Проволока вязальная;
Лист оцинкованный.

Монтаж балок крыши

Следующим этапом работ при создании кровли эркера является установка стропильных балок. Для них можно использовать брус необходимой длины или обрезные доски сращенные. Для соединения досок используются саморезы и шурупы.

Устройство стропильной системы

Стропильная система крыши

Монтаж обрешетки

Обрешетка перед укладкой рубероида

Затем по стропилам монтируется обрешетка.Шаг между отдельными обрешетками зависит от выбранного типа кровельного материала. Например, при использовании металлочерепицы расстояние между рейками должно соответствовать ширине элемента плитки.

Укладка рубероида

Обычно требуются желоба двух типов:

PEN (нижняя планка долины) — устройство для отвода дождевой воды, которая неизбежно будет скапливаться на стыке склонов.
ПЭВ (соответственно верхняя планка ендовы) — декоративный элемент для маскировки вырезов на кровельном покрытии.

Завершающая часть работы

Крыша янда: как правильно поставить эркер, пропорции

Как сделать крышу с эркером: виды форм, подготовка, монтаж

Подготовительный процесс

Армопояс выступает опорой для балок, поддерживающих стропильную систему. Без этих балок невозможно построить стропильную систему;
Армированный пояс необходим также для усиления кирпичной кладки и разгрузки перемычек оконных конструкций;
Кроме того, необходимо укрепить стены эркера, что осуществляется путем их привязки к стенам дома.

Выбирая кровельный материал, следует исходить из финансовых возможностей и личных предпочтений.

Устройство стропильной системы

Стропильная система может быть установлена на самой кровле, вальмовой она или нет.

Монтаж обрешетки

После установки обрешетки на нее устанавливается подготовленный рубероид.

Кровля с эркером — ее разновидности, особенности монтажа

Кровля с эркером: стропильная система, фото схема

Характеристики вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

Конструкция отличается высокими прочностными характеристиками, долговечностью и необычным внешним видом.
При его строительстве можно устроить жилую мансардную комнату, так как процесс создания мансардных окон очень прост.
Вальмовая крыша имеет четыре ската, наклоненных во все стороны. Два из них считаются основными, а два — боковыми, располагаясь между первыми двумя. В зависимости от типа строительства откосов может быть больше.
Классическая модель вальмовой крыши имеет две наклонные пары сторон, две из которых имеют форму треугольника, а две — трапеции.А у стропильной конструкции есть две вершины, соединенные коньком.
Самый трудоемкий и трудоемкий процесс — возведение вальмовой кровли с эркером. Допуск малейших погрешностей в расчетах и составлении чертежа приведет к возможной деформации кровельной конструкции.
Вальмовая крыша с эркером может быть независимой, а может быть совмещена с каркасом кровли всей конструкции.

Достоинства и недостатки

Вальмовая крыша с эркером имеет следующие преимущества:

Конструкция крыши имеет привлекательный и оригинальный дизайн, что делает конструкцию необычной.
Вальмовая крыша устойчива к ветровым нагрузкам за счет отсутствия фронтонов. Чем меньше угол уклона конструкции, тем меньше ветер воздействует на стропильный каркас.
Обтекаемая форма со всех сторон имеет хорошую устойчивость к различным осадкам.
Процесс утепления такой кровли упрощается тем, что пирог находится внутри конструкции.
В зависимости от высоты и уклона сторон крыши возможно использование интерьера для украшения гостиной.
Отделка крыши может быть с большим свесом, что обеспечивает дополнительную защиту стен дома.
За счет отсутствия фронтонов на вальмовой крыше нагрузка на фундамент дома распределяется равномерно, а также становится намного меньше.

Недостатком таких конструкций является сложность их возведения. Если допустить даже малейшую ошибку, надежность конструкции будет под вопросом.
Строительство такой кровли — дорогое удовольствие.

Разновидности

Вальмовая крыша делится на несколько видов, в зависимости от формы ее конструкции.

Диагональные ребра конструкции опираются на выступ конька, а свесы находятся на одинаковой высоте.

Чертеж кровли и расчет ее площади

Выбор угла наклона сторон

Выбор угла наклона скатов кровли производится с учетом следующих критериев:

В каких климатических условиях находится конструкция, а также ветровая нагрузка. При больших нагрузках скат крыши должен быть как можно более пологим. Чем ниже уклон, тем прочнее конструкция.
При большом количестве осадков уклон кровли должен наоборот быть максимально высоким, чтобы они со временем скатывались вниз, не затрагивая поверхность крыши.
Разновидность рубероида, так как у каждого вида свои требования к обрешетке, а также разный вес. Для каждого вида есть ограничения по уклону склона:

Составление проекта

Измерьте параметры дома и карниза: высоту, ширину и длину.
Нарисуйте на бумаге фасад и конец здания в определенном масштабе.
В зависимости от характеристик дома выбирайте тип вальмовой крыши.
Определившись с высотой крыши, по вышеперечисленным критериям нарисуйте несколько моделей каркаса крыши по одному из эскизов. Выбрав наиболее подходящий вариант, необходимо указать угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
Далее на чертеж наносят расположение стропил, размечая их точками. Для этого длина стены делится на равные отрезки, которые будут шагом между линиями.
Расстояние между стропами также зависит от сечения и характеристик используемой древесины.
Необходимость утепления кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
На чертеже также следует указать стропила эркера.
Если тип кровли предусматривает коньковую балку, необходимо учитывать, что она должна соединять пару балок стропильной системы. На одном из их рисунков нужно обозначить равные участки с каждого края стены.
По полученным эскизам составляется один большой рисунок, который в дальнейшем также пригодится для расчета материалов.

Как рассчитывается площадь?

Для расчета также потребуются следующие данные:

Наличие дымоходов и слуховых окон в кровле. Их наличие увеличивает расход стройматериалов.
Длина откоса, расчет ее производится от конька до края карниза.
Рассчитаны параметры стен брандмауэра, свесов, парапетов и других частей.

Строительные инструменты

Особенности процесса установки

Перед тем, как приступить к монтажу каркаса, рекомендуется весь пиломатериал обработать антисептиком.
Для изготовления и крепления стропильного каркаса необходимо подготовить мауэрлат, который укладывается поверх стен по всему периметру конструкции. Он выполняет функцию привязки стропильной системы к стенам постройки.
Поскольку промежуточные стропильные балки имеют крутой уклон, в отличие от ниппельных стропил, для их изготовления используются доски с параметрами не менее 5 * 15 см.
При возведении стропильного каркаса сначала устанавливаются вертикальные стойки, поддерживающие коньковую балку. Стойки крепятся к центральной балке с помощью косилки.
Крепление коротких стропил осуществляется не к коньку, а к элементам каркаса. Углы наклона промежуточных и коротких стропил должны совпадать.
Стропильная система эркера, фото схемы которой представлены выше, должна гармонировать с общей конструкцией, но при этом может иметь меньшее сечение балок, так как возлагаемая нагрузка от внешних климатических факторов намного ниже.
Балки, используемые для устройства стропильной системы и конькового прогона, должны иметь одинаковое сечение. При соблюдении этого требования конструкция будет прочной и не деформируется в кратчайшие сроки.
Крепление промежуточных стропил осуществляется к прогону конька и верхней части обвязки.
При возведении кровли небольшой высоты необходимо установить дополнительные опоры.
Для получения прочной конструкции кровли рекомендуется использовать пиломатериалы из хвойных пород, без дефектов и сучков.
Для высоких ветровых нагрузок диагональные и центральные балки должны быть толстыми.
После возведения каркаса производится его гидро- и теплоизоляция на сборной обрешетке.

Вальмовая крыша с эркером: схема, фото

Как устроена стропильная система вальмовой крыши + пошаговая инструкция по установке

Получается крыша с наклонными плоскостями со всех сторон, что создает множество прибыльных позиций :

Отсутствие фронтонов снижает нагрузку на фундамент, к тому же распределяется абсолютно равномерно.
Ветровая нагрузка на склоне намного ниже, чем на вертикальной плоскости.
Стоимость отделки фронтонов исключена из генеральной сметы ремонта.
В декоративном отношении вальмовая крыша выглядит солиднее, собраннее.

Недостатками данной конструкции являются :

Повышенная сложность конструкции стропильной системы.
Повышенный расход рубероида, что создает дополнительные опасные зоны возможных протечек.
Наличие разрывных нагрузок на несущие стены, обуславливающие необходимость связки нижних оснований откосов.

Вальмовая крыша: стропильная система

Схема вальмовой крыши

Двускатная крыша: элементы стропильной системы

Мауэрлат … Брус укладывается по периметру несущих стен и является основой всей стропильной системы.
Порог … Горизонтальная балка того же сечения, что и мауэрлат, расположенная вдоль продольной оси крыши и служащая опорой для подкосов прогонов. Между полом и кроватью необходим слой гидроизоляции.
Шпренгель … Элемент, соединяющий и усиливающий угловые стыки балок мауэрлата. Он сделан из того же бруса, что и мауэрлат, и устанавливается к нему по диагонали.
Затяжка … Стяжки, соединяющие брусья мауэрлата по длинной стороне. Снимите разрывную нагрузку с несущих стен.
Стойка … Вертикальный элемент, опирающийся на распорку и поддерживающий ребро конька.
Бег … Коньковая штанга.
Диагональное (угловое, косое) стропило … Соединяет углы мауэрлата с концами прогона, образуя нервюры — стыки плоскостей кровли.
Стропила … Наклонные элементы, опирающиеся на мауэрлат снизу и на балку сверху.
Народники … Это элементы, которые опираются на диагональные края. По сути, это стропила, обрезанные до необходимой в данной точке длины.
Раскосы … Армирующие элементы, распорки, расположенные перпендикулярно стропилам и поддерживаемые затяжками под углом.

Стропильная система вальмовой крыши: схема и фото внизу.

Схема стропильной системы

Фото стропильной системы

Диагональные стропильные ноги

В остальном все свойства такие же.

Угловые элементы имеют определенные особенности :

Длина диагональных стропил намного больше длины прямых стропил.
Диагональные стропильные ноги служат опорой для клиньев с обеих сторон соединяемых плоскостей.

Таким образом, решается сразу несколько задач. :

Изготавливаем балки любой желаемой длины.
Возможность использовать один модульный размер материала.

Диагональные стропильные ноги

Опоры диагональных стропил

Устройство жен

Крепление производится минимум двумя гвоздями или другими элементами … Верхняя часть стропил обрезается под нужным углом к горизонтали и диагонали, чтобы обеспечить более плотное прилегание и гарантировать устойчивость к нагрузкам.

Вальмовая крыша над эркером

Пошаговая инструкция по установке вальмовой стропильной системы

Также завершены все проектные и проектные работы.

Рассмотрим этапы устройства вальмовой стропильной системы:

Установка мауэрлата … Балка укладывается на гидроизоляционное основание, закрепляется шпильками. При необходимости отрезки соединяют по длине «полудерева», с армированием стыков гвоздями. Затяжки устанавливаются сразу.
Углы мауэрлата армированы шпренгелями и.
Установка кровати … Одно или два (в зависимости от проекта) бревно укладываются на гидроизоляционное основание.
Устанавливаются стойки , на которые крепится прогон. Таким образом создается несущий каркас стропильной системы.
Установка диагональных стропильных ног … Сразу в зависимости от длины монтируются подкосы и (или) стойки.
Стропила монтируются согласно проектным данным … Сразу же регулируются длина / угол и устанавливаются борта. Все элементы при необходимости усиливаются подкосами.
Стропила в местах крепления к основанию и балке дополнительно армируются скобами , деревянными брусками и другим крепежом.

Собственно монтаж стропильной системы на этом этапе завершен. Дальнейшие работы заключаются в создании кровельного пирога, устройстве обшивки, кровли и т. Д.

Вальмовая крыша: ниже чертеж стропильной системы.

Чертеж стропильной системы

Вальмовая крыша: стропильная система и стропила четырехскатной крыши с эркером фото чертежей и схем

Современные проекты загородных домов и коттеджей включают в себя множество различных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто строительные компании предлагают покупателям вариант дома с эркером — это небольшое пространство внутри здания, выходящее за плоскость фасада строения. С технологической точки зрения устройство такой конструкции не вызывает проблем, однако кровле всегда уделяется особое внимание. В большинстве случаев над эркером устанавливается крыша янда.

Как правило, в дачном домостроении эркер представлен в виде крытого балкона. При этом его стены являются неотъемлемой частью настила дома. Форма конструкции эркера также зависит от дизайнерского решения, но чаще всего она бывает многогранной, полукруглой, трапециевидной. Кроме того, можно выделить следующие типы форм кровли, которые обычно устанавливают в загородных домах над эркером:

вальмовый;
многоскатный;
декоративный;
в виде полусферы.

Обычно предпочтение отдается хип-версии, так как она наиболее проста в исполнении с точки зрения профессионалов.

Подготовительный процесс

Решить, будет ли вальмовая крыша над эркером, или какая-то другая, необходимо еще на этапе проектирования загородного дома.Это связано с тем, что крыша практически всегда бывает многоскатной, поэтому обязательно нужно будет сделать всевозможные коньки, пазы и другие необходимые элементы конструкции для отвода осадков и мусора. При создании проекта учитываются все возможные типы кровли и выбирается наиболее оптимальный.

Сразу отметим, что строительство кровли Янда — достаточно сложный и трудоемкий процесс, поэтому выполнение этой задачи должно полностью ложиться на плечи квалифицированных специалистов.Самостоятельно проделывать такую работу не рекомендуется. Вам обязательно понадобится качественная стропильная система, которую практически невозможно сделать своими руками без должного опыта и навыков.

На начальном этапе подготовительных работ к устройству кровли над эркером необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных стержней или металлической сетки. Требуется для выполнения следующих функций:

Армопояс выступает опорой для балок, поддерживающих стропильную систему.Без этих балок невозможно построить стропильную систему;
Армированный пояс также необходим для усиления кирпичной кладки и разгрузки перемычек оконных конструкций;
Кроме того, необходимо усилить стены эркера, что осуществляется путем их привязки к стенам дома.

Выбирая кровельный материал, следует исходить из своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов плитки (битумной, натуральной, металлической и др.)). Такой вид кровли будет хорошо гармонировать с конструкцией эркера.

Устройство стропильной системы

Стропильную систему необходимо делать для многих типов крыш. Конечно же, на крыше эркера он должен быть. Возведение стропильной системы для этого типа кровли может осуществляться из деревянных балок и досок. Их соединение между собой, а также с другими элементами конструкции осуществляется с помощью шурупов, саморезов и других подходящих крепежных элементов.Стропильная система должна состоять из балок достаточного размера, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно при установке. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при установке разных типов кровель. Укладывают мауэрлат по армированному поясу, стропильные ноги прикрепляют к мауэрлату.

Монтаж стропильных ног выполняется на начальном этапе.Стропильные ноги необходимо вывести из плоскости стен. В дальнейшем появилась возможность формировать карнизные свесы. Это не позволит стекающей по крыше влаге негативно повлиять на материал стен. Для крепления различных деревянных элементов крыши обычно используются традиционные саморезы или специальные крепления, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Стропильная система может быть установлена на самой кровле, вальмовой она или нет.

Монтаж обрешетки

Главная особенность кровли Янда — наличие впадин, в связи с чем необходимо использовать металлические фартуки.

После установки обрешетки на нее устанавливается подготовленный рубероид.

что это такое, схема устройства кровли и тонкости монтажа

Определение

Особенности и назначение

Описание

Как сделать самостоятельно?

Рекомендации по установке

Полезные советы

что это такое, схема устройства кровли и тонкости монтажа

Определение

Особенности и назначение

Описание

Как сделать самостоятельно?

Рекомендации по установке

Полезные советы

что это такое, схема устройства кровли и тонкости монтажа

Определение

Особенности и назначение

Описание

Как сделать самостоятельно?

Рекомендации по установке

Полезные советы

Ендова – что это такое? 100+ фото примеров: инструкция по монтажу

Понятие “ендова”

Материалы, используемые для создания ендовы

Устанавливаем ендову правильно

что это такое, фото, схема, устройство

Назначение ендовы

Применяемые конструкции

Монтажные работы

Установка стропил

Монтаж кровли

Важные нюансы

Ендова в ондувилле. Особенности монтажа

Ендова на крыше — особенности монтажа и устройство, т-образная крыша

Общие характеристики ендов

Ендова на Т-образной крыше — особенности врезки

Устройство и особенности монтажа

Бруклинский музей

Искусство Африки

Pontiac Silverdome в Детройте — спущенный беспорядок (ФОТО) | The Weather Channel — Статьи The Weather Channel

Заброшенный Pontiac Silverdome

4-х скатная крыша с эркером. Стропильная система вальмовой крыши

Подготовительные работы

Стропильная система

Обрешетка

Наконечники используются двух типов:

Крепления

Монтаж яндовой (эркерной) кровли

Строительные материалы для эркера (яндовая) кровля

Стропильная система

Обрешетка

Характеристика эркера

Варианты кровли эркера

Устройство крыши

Заключение

Особенности конструкции скатной кровли

Типы скатных крыш

Фотогалерея: варианты скатной крыши

Основные этапы монтажа

Видео: установка скатной крыши

Каркас крыши с эркером. Особенности возведения верхней конструкции над эркером. Вальмовая крыша

Подготовка к строительству

Устройство Армопояс над эркером

Подготовка материалов

Монтаж балок крыши

Устройство стропильной системы

Монтаж обрешетки

Укладка рубероида

Завершающая часть работы

Как сделать крышу с эркером: виды форм, подготовка, монтаж

Подготовительный процесс

Устройство стропильной системы

Монтаж обрешетки

Кровля с эркером: стропильная система, фото схема

Характеристики вальмовой крыши

Достоинства и недостатки

Разновидности

Чертеж кровли и расчет ее площади

Строительные инструменты

Особенности процесса установки
