Гаражные ворота своими руками чертежи фото и видео: пошаговая инструкция, схемы и чертежи + фото готовых

как сделать утепление и покрасить заграждения в гараж по чертежам, фото и видео

Самый простой способ получить что-то — это купить. Но куда приятнее самостоятельно, шаг за шагом создавать вещь, видеть, как она меняется, и наслаждаться результатами своей работы. Умельцы, которые строят гаражные ворота своими руками, зачастую делают это не из-за финансовых трудностей, а для удовлетворения своих амбиций. Ведь ежедневная эксплуатация конструкции будет доставлять гордость от осознания, что все это было сделано без посторонней помощи.

И если фундамент и стены защитят автомобиль от неблагоприятных погодных условий, то надежные ворота — от возможного грабежа. Злоумышленник может и не угонит машину, но вот запчасти забрать в состоянии. А если внутри хранятся инструменты и другая техника, то они в первую очередь станут предметом покушения. Если вы все еще не определились, какие заказывать ворота для гаража, своими руками или «под ключ», то мы подготовили для вас следующую информацию.

Заказ готовой конструкции

Безусловно, самый простой, а может быть и самый быстрый способ установки ворот — это покупка их у производителей, которые берут на себя все вопросы, включая доставку и монтаж. Вам остается лишь оплатить счет и насладиться готовым результатом. У такого способа множество преимуществ:

• высокая скорость изготовления;
• качественная работа специалистов;
• широчайший ассортимент продукции;
• возможность приобретения сложных автоматических конструкций.

Но не все так безоблачно. Ведь за комфорт необходимо платить. Пожалуй, единственным минусом заказа готового изделия будет его стоимость. Если, конечно, вы не один из тех людей, которые без видео знают, как сварить гаражные ворота своими руками.

Компании-производители предлагают выбрать наиболее подходящий вид ограждающих конструкций: распашные, откатные, подъемно-поворотные или секционные. Некоторые из механизмов собрать самостоятельно будет практически невозможно, поэтому их придется приобретать. Исключением является распашная конструкция.

Преимущества создания ворот в гараж своими руками

Если вы читаете эту статью, то вы действительно заинтересованы в том, чтобы попробовать собственными силами создать ограждающую конструкцию. Этот способ открывает перед вами неограниченные возможности. Ведь вы существенно экономите на работе мастеров, а значит можете потратить деньги на электропривод или дистанционное управление.

Помимо практической пользы на лицо и моральное удовлетворение. Вы просто подумайте, что изготовление гаражных ворот своими руками на сегодняшний день — настоящий подвиг, достойный уважения. Если один раз вы сделали все работы сами, то в будущем сможете осуществлять небольшой ремонт или модернизировать конструкцию. А главное, вы будете точно уверены в качестве своего творения, не будете экономить на ключевых узлах и материалах.

Самыми надежными и простыми с точки зрения сборки являются распашные ворота. Именно их выбирает большинство автолюбителей для своих гаражей.

Возможность монтажа калитки, дополнительных замков и засовов, усиления рамы и углов, использования автоматики делает их действительно универсальными.

Шаг первый: чертеж

Любая конструкторская задумка должна начинаться именно с подробного описания и плана работы. При составлении своими руками чертежа для гаражных ворот необходимо учитывать все требования, предъявляемые к ним. Если необходима установка в уже имеющийся проем, то для начала снимаются его мерки, а затем создаются створки. Но если у вас есть возможность уменьшить или увеличить проем, то следует руководствоваться следующими правилами:

1. Минимальное расстояние от бока машины до стойки ворот — 30 см. Лучше сделать его больше, с запасом, если в будущем у вас появится новый автомобиль с большими габаритами.
2. Высота проема составляет минимум 2 м. Оптимальными габаритами считается: ширина — от 2,4 м до 5,4 м, высота — от 2,1 м до 2,4 м.
3. Толщина стального листа ворот на гараж, созданными своими руками, составляет 3 мм.

Это минимальные и самые простые правила, которые должен знать каждый, кто принимается за работу. Их игнорирование может привести к тому, что вы попросту будете не в состоянии ими пользоваться. Но если учитывать эти требования, то у вас больше не возникнет вопросов, как сделать чертежи для гаражных ворот своими руками.

Шаг второй: сварка

Прежде чем к ней приступить, необходимо позаботиться о том, чтобы у вас хватало инструментов и материалов. Иначе в самый ответственный момент работа может остановиться. Для стандартной распашной конструкции потребуются: стальные уголки, металлический лист, задвижка, профиль, петли и замки на ваше усмотрение. Из инструментов:

• рулетка;
• болгарка и сварочный аппарат;
• уровень и угольник.

Работа начинается с создания рамы. Если вы не знаете, как сварить ворота на гараж, то не впадайте в отчаяние. Все довольно просто. Необходимо разложить на ровной поверхности заготовки уголка с квадратным сечением.

После сварки все швы должны быть обработаны, чтобы поверхность была идеально ровной. Это необходимо для плотного прилегания будущих створок. Таким образом делаются внутренняя и внешняя рамы.

Следующим этапом сваривается каркас каждой створки из профиля 60х20 мм. Работа проделывается аналогично: на ровной поверхности и при помощи уровня. Необходимо лишь оставить небольшой зазор между створками и каркасом для удобного открытия дверей в будущем.

Завершающим этапом по созданию своими руками распашных гаражных ворот является облицовка каркаса металлическими листами. Помните, что полотно левой створки должно на 2 см «находить» на каркас правой, поэтому правое полотно должно быть уже на эти самые 2 см.

Петли, засовы и замки

Постарайтесь заказать петли заранее, чтобы они уже были у вас к моменту начала работ. К раме приваривают нижнюю часть петли, а верхнюю — к полотну. Для усиления крепления используют арматуру, которая придает особую прочность сварке и прикладывается с внутренней стороны.

Для закрытия створок и дополнительной безопасности целесообразно использовать засов. Его устанавливают на внутреннюю часть полотна. Осуществлять его монтаж можно в том случае, если по проекту у вас предусмотрена калитка. Сделать ее своими руками в распашных гаражных воротах тоже можно.

Замки могут быть врезными или навесными. Для навесного потребуются внешние петли, а для установки врезного замка можно использовать дополнительную металлическую пластину, чтобы уберечь имущество от кражи. Желательно делать 2 или 3 замка. Это позволить закрывать двери даже в тех случаях, когда один из замков сломается.

Покраска ворот гаража

Этот этап необходим для того, чтобы уберечь металл от коррозии. Есть несколько способов это сделать. Вы можете отдать полотно на покраску порошковым методом. Он осуществляется в заводских условиях, поэтому сделать его самостоятельно не получится. Если же покраска ворот гаража будет производиться собственными силами, то первой наносят грунтовку. После высыхания полотно покрывают несколькими слоями краски.

Помните, что любая краска имеет свойство выцветать, поэтому раз в год или несколько лет вам придется обновлять цвет.

Установка и утепление

Для монтажа внутренней и внешней частей рамы используют металлические штыри размером 15-18 см. После закрепления в откосах, концы штыря обрезают и шлифуют, чтобы он не мешал закрывать створки.

Обе части рамы скрепляют металлическими пластинами толщиной в 4 см при помощи сварки каждые 60 см. Затем навешиваются уже готовые створки. Если работа выполнена правильно, то фото гаражных ворот, сделанных своими руками, невозможно отличить от заводских.

Но через полотно в отапливаемых помещениях уходит до 60% тепла, поэтому многие задумываются над тем, как утеплить ворота в гараже. Эта работа достаточно простая. Необходимо лишь сделать деревянную обрешетку с внутренней стороны, а затем наполнить пространство выбранным материалом: минеральной ватой или пенополистиролом. Затем обрешетку закрывают вагонкой или облицовочными плитами. Таким образом, вы сможете полностью самостоятельно построить и установить свои собственные ворота, а после заниматься их ремонтом без посторонней помощи.

И несколько советов по безопасности:

• установите замки с внутренним стержнем;
• используйте металлические пластины для приварки петель;
• установите внутренний замок в калитку;
• усильте раму и углы полотна.

Если у вас есть собственный опыт, и вы знаете, как сделать гаражные ворота своими руками, то мы ждем вашим комментариев.

Как сделать гаражные ворота своими руками

Гараж – обязательная постройка для автовладельца. Те, кто живут за городом в частных домах, строят гаражи рядом с домом или даже пристраивают к дому. А тем, кто живет в черте большого города, приходится хранить автомобиль в гаражном кооперативе вдали от дома. Но где бы не находился гараж, сохранность автомобиля в нем обеспечивают ворота, конструкция которых может отличаться в зависимости от предпочтений хозяина и возможностей помещения, пространства и целесообразности. Самым простым решением будет купить готовые ворота и установить их на место, но можно выполнить гаражные ворота своими руками, обязательно учитывая все особенности конструкции и подгоняя их, что называется, «под себя». В таком случае Вы будете точно уверены в их качестве и надежности.

1. Виды гаражных ворот: какие лучше
2. Изготовление гаражных ворот своими руками
3. Некоторые секреты защиты гаражных ворот от взлома
4. Гаражные ворота своими руками: видео



Виды гаражных ворот: какие лучше



Всего существует несколько видов гаражных ворот, большинство из которых появились совсем недавно, как раз тогда, когда мы начала ориентироваться на западные технологии. Во многом благодаря голливудским фильмам мы узнали о воротах, которые поднимаются вверх и уезжают под потолок от нажатия кнопки на пульте. Сейчас подобные ноу-хау не редкость даже в нашей стране.

Распашные ворота – самый древний и самый надежный вариант гаражных ворот. Впрочем, такие ворота использовались повсеместно, не только для гаражей, и заслужили доверие многолетней безотказной практикой даже в сложных условиях эксплуатации. Распашные ворота состоят из двух створок на петлях и коробки в дверном проеме, створки закрываются плотно, не оставляя зазоров. Сделать гаражные ворота своими руками довольно легко, механизм простой и надежный, «на века».

Откатные ворота начали использовать где-то в первой половине 20 века. Они представляют собой одну створку, которая отъезжает в сторону параллельно фронтальной стене. Хотя створок на самом деле может быть и две, тогда они будут отъезжать в разные стороны, или даже одна, но складывающая в несколько секций. Для свободного хода подобных ворот необходимо иметь много свободного места во фронтальной стене гаража. Поэтому откатные ворота используют в ангарах и промышленных предприятиях. В частном строительстве такие ворота устанавливают не в самих зданиях гаража, а для въезда на участок.

Подъемно-поворотные ворота появились относительно недавно. Они представляют собой одно полотно (воротную створку), которое поднимается вверх к потолку при открывании ворот и становится параллельно полу. В основе подобных ворот лежит шарнирно-рычажный механизм и направляющие. Удобством данных ворот является то, что они не занимают свободного места ни перед гаражом, ни внутри него. Подъемно-поворотные ворота можно рассматривать как ворота своего гаража, если это позволяют климатические условия либо если гараж отапливается.

Подъемно-секционные ворота тоже новшество для нашего рынка. Представляют собой полотно, состоящее из секций, которые преломляются и заезжают по направляющим под потолок при открывании ворот. В основе лежит пружинный механизм и направляющие с цепной передачей. Достоинством подобных ворот является все та же экономия пространства.

Роллетные ворота используют для гаражей довольно редко, так как они не обеспечивают требуемую надежность. Представляют собой алюминиевые пластины, как в рольставнях, которые складываются в специальный короб под потолком при открывании ворот. Целесообразно устанавливать такие ворота только на объектах с охраной и пропускной системой, а также в отапливаемом помещении.

Важно! Ворота любого типа можно сделать автоматическими, работающими с брелка.

Выбирая ворота для гаража, учитывайте не только красоту, навороченность и хвалебные отзывы рекламщиков, но и практичность, долговечность и приспособленность к нашим климатическим условиям и другим условиям эксплуатации. Самым надежным выбором будут распашные ворота, они не подведут даже в лютый мороз, ну, может, максимум придется отогреть замок.

Перед тем как сделать гаражные ворота подъемно-поворотными или подъемно-секционными, хорошенько подумайте. Во-первых, все достоинства этих видов ворот можно ощутить только в теплых краях. Если уж очень хочется именно такие ворота, помните, что гараж должен быть отапливаемым. Вспомните наши зимы, в навороченных воротах замерзнут и направляющие, и рычажные механизмы, у Вас не получится открыть ворота вовсе, придется оставлять автомобиль под открытым небом. В погоне за клиентом производитель так расхваливает свой товар, что иногда его оды полны абсурда. Как, например, в качестве достоинства подъемно-секционных ворот приводится то, что не придется очищать снег от ворот, потому что они открываются вверх, а не наружу, как распашные. Где же здесь достоинство? Если перед воротами снег, то просто в них не заедешь. А если и заедешь, то передом машины затолкнешь пару десятков килограммов снега внутрь гаража. Так что, не обольщайтесь. Снег все же придется чистить.



Изготовление гаражных ворот своими руками



Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.

Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.

Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.

Далее в статье мы подробно остановимся на том, как сделать гаражные ворота своими руками, если выбор пал на распашной вид ворот.



Чертеж гаражных ворот



Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.

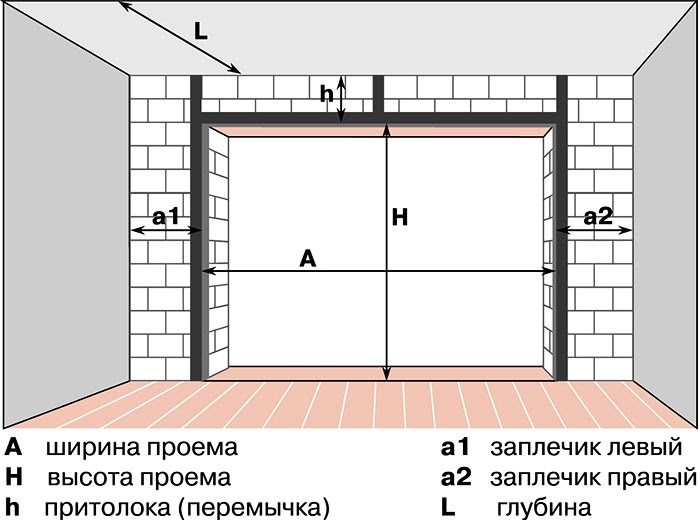

Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.

Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.

Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.

Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.

Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.



Изготовление рамы гаражных ворот



Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.

Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 – 30 мм и толщиной 3 – 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.

Рама для гаража будет состоять из двух частей: наружной и внутренней.

• Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.

• Раскладываем отрезки уголков на ровной поверхности, предварительно проверив это уровнем. Тщательно вымеряем все углы, они должны равняться строго 90 градусам. Постоянно контролируем это угольником.
• Свариваем уголки между собой, чтобы получился каркас. Сварка может представлять собой наложение края одного уголка на другой и наваривание, а можно срезать край углом, тогда сварка будет находиться строго в одной плоскости, но такое соединение будет чуть менее прочным, чем с нахлестом.

Важно! Если в процессе сварки уголок повело, это можно исправить при помощи приваренного к ней рычага из обрезков уголка, который поможет принудительно исправить геометрию рамы. Удерживая его в требуемом положении, привариваем к нему уголки. На изображающем процесс изготовления гаражных ворот своими руками фото можно увидеть, как выглядит этот рычаг.

• На наружной стороне рамы аккуратно сошлифовываем все огрехи сварки, так как к этой стороне максимально плотно должна прилегать створка.



Изготовление каркаса для створок



Каркас или рама для створок должна быть немного меньше по размеру рамы гаражных ворот, чтобы она легко входила в проем и створки плотно прилегали к наружной стороне рамы.

Для изготовления каркаса для створок можно использовать стальной уголок, как и для рамы ворот, а можно прямоугольный профиль. Разница будет заключаться только в удобстве работ и грузоподъемности рамы.

• Отрезаем 4 отрезка материала, длиной меньше высоты рамы ворот на 10 – 15 мм. Этот зазор необходим для того, чтобы створки легко заходили в проем. Так как створок у нас будет две, то для их изготовления нам понадобятся еще 4 горизонтальных отрезка, которые должны равняться ширине рамы ворот, разделенной пополам, и еще минус 30 – 35 мм.

• Раскладываем отрезки на ровной поверхности и тщательно вымеряем углы. В идеале их лучше всего разложить внутри сваренной рамы гаражных ворот. Так можно увидеть недочеты. Строго контролируем углы в 90 градусов.
• Свариваем каркас из отрезков. Для усиления конструкции внутри можно приварить еще один горизонтальный отрезок материала, который будет служить распоркой и предотвращать изменение геометрии створок. Располагать усиливающий элемент лучше всего посередине каркаса.



Изготовление створок ворот



Для створок можно использовать листовой материал, самым надежным считается стальной лист толщиной от 2 мм.

• Вырезаем из листового материала два полотна с такими размерами: высотой на 3 – 4 см больше высоты гаражного проема, разной ширины. Одно полотно должно быть на 1 – 2 см меньше ширины каркаса, а второе на 2 см больше.
• Привариваем полотна к каркасу таким образом: сверху и снизу полотна должны выступать за каркас на  1 – 2 см, на одной из створок (какой вам больше понравиться, она будет открываться всегда во вторую очередь) по ширине полотно должно не доходить до края каркаса, как бы оставляя 1 см свободным. Это необходимо для плотного прилегания второй створки. Полотно второй створки, напротив, приваривается так, чтобы выступать на 2 – 4 см за пределы каркаса.

Важно! Листовой материал легко ведет во время сварочных работ, поэтому для начала  следует прихватить сваркой углы и посередине полотна, а затем точечными движениями с расстоянием 10 – 15 см приварить весь лист. После завершения работ сварку в уголках необходимо срезать, чтобы в дальнейшем лист не деформировался.

• Привариваем усиленные петли. Нижняя половинка приваривается к раме гаражных ворот, а верхняя к открывающейся створке. Для усиления крепления на петли можно наварить полоски металла и вкладку из арматуры. Берем металлическую полоску толщиной 5 – 7 мм, изгибаем ее и привариваем к верхней половинке петли и к створке. Вкладку из арматуры привариваем изнутри.

Если вся конструкция у нас находится на ровной поверхности, створки лежат сверху рамы, можно пристально рассмотреть, что у нас получилось, все ли правильно, везде ли легко ходят створки, не цепляет ли где. Если все хорошо, можно приступать к установке ворот в гараже.



Установка гаражных ворот



Первым делом устанавливаются рамы ворот: внутренняя и внешняя. Еще на этапе строительства стен, когда готово 50 см стены, необходимо поставить ворота в проем.

Обязательно проверяем ровность расположения: горизонталь и вертикаль.

Между собой рамы соединяются полосками металла шириной 4 см, которые привариваются к рамам с шагом 60 см.

Далее можно продолжать кладку фронтальной стены гаража таким образом, чтобы кирпичи занимали все пространство между внешней и внутренней рамами. По ходу кладки вмуровываем раму в кладку: для этого привариваем к рамам арматурные пруты длиной минимум 20 – 30 см и вмуровываем их в шов между кирпичами. Таких прутов по высоте должно быть не менее 3 штук.

Дойдя до верха рамы, устанавливаем на нее балку перекрытия: металлическую или бетонную.

По завершении всех работ проверяем функциональность ворот: как открываются и закрываются створки, не «цепляет» ли где-то металл.



Установка замков и запоров на гаражные ворота

Монтаж гаражных ворот завершается установкой замков и запоров. Самым распространенным вариантом является такой тип запора. Одна из створок закрывается на запоры изнутри гаража, которые входят в пол и потолок. Для этого в раме и полу/потолке необходимо просверлить отверстия глубиной не более 5 см. А вторая створка закрывается на замок, язычок которого зацепляется за зафиксированную створку или входит в специально вырезанное для него отверстие в каркасе створки. Снаружи данная конструкция усиливается еще навесным замком, который продевается в ушки, приваренные к створкам, и соединяет между собой обе створки.

Бывают и более сложные варианты замков и запоров для гаража, но по этому вопросу лучше проконсультироваться со специалистом.



Утепление гаражных ворот

Самым распространенным материалом для утепления гаражных ворот является пенопласт, в последнее время все большей популярности набирает экструдированный пенополистирол. Чтобы зафиксировать материал на створках ворот, необходимо разложить листы материала внутри каркаса створок, а затем обшить все изнутри деревянной вагонкой или фанерой. Использовать для утепления ворот ватные утеплители нельзя, так как они быстро теряют свои свойства.

Важно! Утеплив гараж и ворота, не забывайте о качественной вентиляции.



Некоторые секреты защиты гаражных ворот от взлома



Даже установка хорошего замка может не уберечь Ваш автомобиль и не обезопасить от грабежа. Ведь всегда можно срезать болгаркой петли и просто снять створки. Именно так и делали в бурные девяностые. Что же делать?

1. Изнутри каркаса створок в районе тех же петель привариваем к каркасу отрезок уголка. Должно получиться так: при закрывании створки уголок будет входить на 1 – 2 см в стену (для этого необходимо немного выщербить кирпич) и цепляться на раму гаража. Даже срезав петли, злоумышленники не смогут снять створки, так как они будут прочно держаться на раму гаража.
2. Установить замок – паук, штыри которого будут входить в стены, пол и потолок гаража. Желательно, чтобы помимо самого «паука» был установлен фиксирующий механизм, стопорящий «паука» в закрытом состоянии, пока этот механизм не откроют с помощью уникального ключа.

Защищая свой гараж от взлома, главное – не перемудрить, чтобы в случае потери ключей был хоть какой-то шанс попасть в гараж, не прибегая к выносу стен.

Изготовление гаражных ворот своими руками занимает примерно 1 – 2 дня работы. При этом Ваше изделии будет иметь уникальные размеры и дизайн, если Вы захотите что-нибудь особенное.



Гаражные ворота своими руками: видео

Ворота гаражные распашные металлические своими руками чертежи видео

Распашные ворота

Разновидности

Существует множество конфигураций распашных ворот. Необходимая конфигурация подбирается исходя из свободного места на участке или за его пределами. Ведь при открывании створки занимают немало места, и эту особенность нужно предусмотреть.

Всего разделяют три основных разновидности:

1. Одностворчатые распашные ворота. Вариант редко используемый, но все-таки встречающийся на участках с большим количеством свободного места. В таком варианте ворота состоят из одной створки, открывающейся в правую или левую сторону, в зависимости от ваших пожеланий. Такая конструкция проще в сборке, но сложнее в монтаже и эксплуатации. Поскольку створка держится на петлях только с одной стороны, для таких ворот требуется усиленная опора и усиленные петли. Нередко одностворчатые ворота провисают и деформируются, если длина створки сильно превышает ее высоту.
2. Двустворчатые распашные ворота. Самый популярны вариант ворот среди всех разновидностей в принципе. Экономично, надежно, занимает мало места, нет проблем с монтажом и ремонтом. Такие ворота состоят из двух створок, открывающихся в разные стороны.
3. Одностворчатые/двустворчатые ворота с врезной калиткой в створке. Если вариант сварить ворота и калитку рядом кажется вам недостаточно удобным, можно прорезать отверстие в самой створке и установить калитку туда. Выбор спорный, но некоторым умельцам он нравится. Учтите, что в таком случае порог будет достаточно высоким, что не всегда удобно для детей и пожилых.

Что ж, с типами распашных ворот мы разобрались. Выберите наиболее удобную конфигурацию, определитесь с размерами, сделайте чертеж. А мы расскажем, как правильно сварить распашные ворота.

Сварка каркаса

Для начала необходимо сварить каркас ворот. Под каркасом подразумеваются горизонтальные, вертикальные и поперечные металлические профтрубы, сваренные вместе и образующие створку. Да, каркас мы будем делать именно из профтруб, поскольку это недорогой и удобный вариант. В нашем случае каркас сваривается из труб 40х20 мм.

На момент сварки каркаса у вас уже должен быть готов чертеж будущих ворот, а также должны быть нарезаны и зачищены детали. Углы треб зарезайте под углом, чтобы потом их можно быть лучше состыковать.

Подготовьте ровную поверхность. Положите все детали в том порядке, как если бы они уже были сварены в створку. Состыкуйте заготовки, оставив между ними зазор не более 2 мм. Скрепите детали с помощью струбцин, проверьте плоскость с помощью ватерпаса.

Теперь можно приступать к сварке. Мы используем обычный бытовой инвертор. Электроды подбираются исходя из толщины стенки трубы и металла, из которого она сделана. При формировании шва рекомендуем сначала сделать две-три прихватки, и только потом сваривать детали воедино.

Изготовим и УстановимОткатные ворота. Гарантия 5 лет!

Политика конфиденциальности

Введение

Мы стремимся уважать информацию личного характера, касающуюся посетителей нашего сайта. В настоящей Политике конфиденциальности разъясняются некоторые из мер, которые мы предпринимаем для защиты Вашей частной жизни. Конфиденциальность информации личного характера

«Информация личного характера» обозначает любую информацию, которая может быть использована для идентификации личности, например, фамилия или адрес электронной почты. Использование информации частного характера

Информация личного характера, полученная через наш сайт, используется нами, среди прочего, для целей регистрирования пользователей, для поддержки работы и совершенствования нашего сайта, отслеживания политики и статистики пользования сайтом, а также в целях, разрешенных вами.

Раскрытие информации частного характера

Мы нанимаем другие компании или связаны с компаниями, которые по нашему поручению предоставляют услуги, такие как обработка и доставка информации, размещение информации на данном сайте, доставка содержания и услуг, предоставляемых настоящим сайтом, выполнение статистического анализа. Чтобы эти компании могли предоставлять эти услуги, мы можем сообщать им информацию личного характера, однако им будет разрешено получать только ту информацию личного характера, которая необходима им для предоставления услуг. Они обязаны соблюдать конфиденциальность этой информации, и им запрещено использовать ее в иных целях.

Мы можем использовать или раскрывать Ваши личные данные и по иным причинам, в том числе, если мы считаем, что это необходимо в целях выполнения требований закона или решений суда, для защиты наших прав или собственности, защиты личной безопасности пользователей нашего сайта или представителей широкой общественности, в целях расследования или принятия мер в отношении незаконной или предполагаемой незаконной деятельности, в связи с корпоративными сделками, такими как разукрупнение, слияние, консолидация, продажа активов или в маловероятном случае банкротства, или в иных целях в соответствии с Вашим согласием.

Мы не будем продавать, предоставлять на правах аренды или лизинга наши списки пользователей с адресами электронной почты третьим сторонам.

Доступ к информации личного характера

Если после предоставления информации на данный сайт, Вы решите, что Вы не хотите, чтобы Ваша Персональная информация использовалась в каких-либо целях, Вы можете исключить себя из списка, связавшись с нами по следующему адресу

Наша практика в отношении информации неличного характера

Мы можем собирать информацию неличного характера о Вашем посещении сайта, в том числе просматриваемые вами страницы, выбираемые вами ссылки, а также другие действия в связи с Вашим использованием нашего сайта. Кроме того, мы можем собирать определенную стандартную информацию, которую Ваш браузер направляет на любой посещаемый вами сайт, такую как Ваш IP-адрес, тип браузера и язык, время, проведенное на сайте, и адрес соответствующего веб-сайта.

Использование закладок (cookies)

Файл cookie — это небольшой текстовый файл, размещаемый на Вашем твердом диске нашим сервером. Cookies содержат информацию, которая позже может быть нами прочитана. Никакие данные, собранные нами таким путем, не могут быть использованы для идентификации посетителя сайта. Не могут cookies использоваться и для запуска программ или для заражения Вашего компьютера вирусами. Мы используем cookies в целях контроля использования нашего сайта, сбора информации неличного характера о наших пользователях, сохранения Ваших предпочтений и другой информации на Вашем компьютере с тем, чтобы сэкономить Ваше время за счет снятия необходимости многократно вводить одну и ту же информацию, а также в целях отображения Вашего персонализированного содержания в ходе Ваших последующих посещений нашего сайта. Эта информация также используется для статистических исследований, направленных на корректировку содержания в соответствии с предпочтениями пользователей.

Агрегированная информация

Мы можем объединять в неидентифицируемом формате предоставляемую вами личную информацию и личную информацию, предоставляемую другими пользователями, создавая таким образом агрегированные данные. Мы планируем анализировать данные агрегированного характера в основном в целях отслеживания групповых тенденций. Мы не увязываем агрегированные данные о пользователях с информацией личного характера, поэтому агрегированные данные не могут использоваться для установления связи с вами или Вашей идентификации. Вместо фактических имен в процессе создания агрегированных данных и анализа мы будем использовать имена пользователей. В статистических целях и в целях отслеживания групповых тенденций анонимные агрегированные данные могут предоставляться другим компаниям, с которыми мы взаимодействуем.

Изменения, вносимые в настоящее Заявление о конфиденциальности

Мы сохраняeм за собой право время от времени вносить изменения или дополнения в настоящую Политику конфиденциальности — частично или полностью. Мы призываем Вас периодически перечитывать нашу Политику конфиденциальности с тем, чтобы быть информированными относительно того, как мы защищаем Вашу личную информацию. С последним вариантом Политики конфиденциальности можно ознакомиться путем нажатия на гипертекстовую ссылку «Политика конфиденциальности», находящуюся в нижней части домашней страницы данного сайта. Во многих случаях, при внесении изменений в Политику конфиденциальности, мы также изменяем и дату, проставленную в начале текста Политики конфиденциальности, однако других уведомлений об изменениях мы можем вам не направлять. Однако, если речь идет о существенных изменениях, мы уведомим Вас, либо разместив предварительное заметное объявление о таких изменениях, либо непосредственно направив вам уведомление по электронной почте. Продолжение использования вами данного сайта и выход на него означает Ваше согласие с такими изменениями.

Связь с нами. Если у Вас возникли какие-либо вопросы или предложения по поводу нашего положения о конфиденциальности, пожалуйста, свяжитесь с нами по следующему адресу: [email protected]

Откатные ворота

Разновидности

Откатные или раздвижные ворота — это отличный выбор для тех, кому вечно не хватает места на участке, при этом есть лишние финансы и время на выполнение работы. Раздвижные ворота состоят из одной или двух створок, которые перемещаются в заданную сторону по специальным рельсам. Такие ворота разделяются по типу раздвижной системы.

Давайте рассмотрим их подробнее:

1. Рельсовая система откатных ворот. Это самый простой вариант из всех. Перед изготовлением створок в землю устанавливается металлическая рельса, по которой затем с помощью роликом двигаются ворота. Такая конструкция не очень практична, поскольку в рельсы забивается снег, грязь, листва и все это сложно вычищается.
2. Подвесная система откатных ворот. В этом случае створка перемещается по специальной металлической балке, установленной не в землю, а сверху. Крепится такая балка к опорным столбам. Это надежный и долговечный вариант, но нужно учесть, что в таком случае высота ворот ограничит высоту авто, которое может проехать на участок.
3. Консольная система откатных ворот. Самый дорогой и трудоемкий вариант, но использующийся чаще всего. В данном случае в качестве направляющей используется балка, установленная на некотором расстоянии над землей на специальные консольные блоки. К этой балке заранее приваривается створка.

Далее мы расскажем, как правильно сварить откатные ворота.

Сварка каркаса

Варим откатные ворота! Чтобы сделать это правильно, нужно заранее определиться с конструкцией и сделать чертежи. Здесь разница между разновидностями существенно заметнее, чем при сварке распашных ворот.

Мы не будем подробно рассказывать, как сваривать каждый тип откатных створок. Поскольку это тема для отдельной статьи. Скажем лишь, что каркас можно собрать из профтруб 50х50 или 40х20 мм, в зависимости от требований к надежности. сварку нужно производить так: сначала прихватки, потом шов. Ведите электрод не быстро и не медленно. Так, чтобы швы получались равномерными, без пор и дефектов. После сварки швы обязательно нужно зачистить.

Установка створок

В случае с откатными воротами мы не используем петли, поэтому приваривать здесь нечего и не к чему. Основная задача — сварить каркас. А дальнейший монтаж осуществляется с помощью специальных роликовых систем, которые к сварке не имеют отношения.

Процесс монтажа отличается и зависит от типа системы. В случае с рельсовой или консольной системой принципы установки абсолютно отличаются, и их нужно рассматривать отдельно. Если вы решите устанавливать именно откатные ворота, мы рекомендуем дополнительно изучить тему их монтажа, поскольку это не наша компетенция.

Этапы изготовления металлических ворот

Для изготовления прочной конструкции ворот из профильных труб следует строго придерживаться определенного плана работ, включающего несколько этапов.

• Подготовка эскиза конструкции – очень ответственный этап, который включает разработку эскизов и проведение необходимых расчетов потребности материалов. Ошибки на данном этапе недопустимы, иначе существует опасность изготовления бракованных деталей. При разработке чертежей учитывают различные нюансы принятых конструктивных решений.
• Приобретение и заготовка материала – на этом этапе происходит приобретение необходимых материалов, предварительная обработка труб, очистка их от ржавчины, обезжиривание металлических поверхностей бензином или растворителем.
• Раскрой металлических деталей – по изготовленным чертежам проводится нарезка труб по размерам.
• Монтаж опорных столбов – для установки опорных столбов требуется предварительно выкопать две ямы. Размеры ям – 50 х 50 х100 см. При монтаже столбов очень важно выставить их строго вертикально, укрепление столбов в ямах производится послойной засыпкой крупным щебнем, бутовым камнем с заливкой бетонным раствором. Полное затвердевание достигается за 3 суток.

• Изготовление каркаса ворот (сваривание труб) – самый ответственный этап в изготовлении ворот. Необходимо периодически проверять соответствие геометрических форм и размеров, проводить промеры углов. На этом этапе укрепляются декоративные элементы и замки. После сваривания конструкций детали ворот очищают от шлака, проводится шлифовка сварных швов.
• Монтаж петель, навешивание каркаса на опоры – эту работу необходимо выполнять с помощником, чтобы избежать перекоса створок. Вначале производится приваривание петель к укрепленным столбам, затем к каркасу.

Совет! Выполнение сварочных работ необходимо проводить в специальной защитной спецодежде.

• Окраска конструкций ворот – перед покраской ворот следует провести предварительную обработку металлических частей грунтовкой. Такая обработка защитит ворота от преждевременного поражения ржавчиной. После высыхания грунтовочного слоя можно приступать к финишной отделке ворот. Для нанесения краски удобно использовать краскопульт, валики или кисти. Если конструкция предусматривает отделку декоративным материалом (дерево, пластик, поликарбонат, профнастил), обшивка ворот продолжается с соблюдением определенных технологий выполнения работ.
• Декоративная отделка створок ворот – выполняется путем закрепления отделочных элементов с помощью саморезов.
• Автоматика для ворот – монтажные работы по установке автоматики выполняются при оснащении ворот механизмами принудительного открывания створок.

Облицовка ворот

Облицовка ворот необходима вне зависимости от их типа и конструкции. Существует множество материалов, с помощью которых можно красиво и недорого облицевать каркас ворот.

Среди наиболее популярных материалов — профлист и поликарбонат. Оба варианта бюджетные, легко монтируются, без проблем перевозятся на легковом автомобиле и в целом отвечают поставленной задаче. Но нужно учитывать, что профлист и поликарбонат в частности не вандалоустойчивы. Профлист вскрывается обычным консервным ножом, а поликарбонат можно прорезать и обычным ножиком, если толщина облицовки невелика.

Несмотря на недостатки, оба этих материала широко используются среди дачников и владельцев загородной недвижимости. Профлист и поликарбонат монтируется на саморезы или специальные заклепки прямо к каркасу ворот.

Помимо перечисленных выше материалов, в качестве облицовки можно использовать следующие:

• Дерево. Недорогой, красивый, но не самый практичный вариант. Нуждается в регулярном уходе, покраске или пропитке составами от насекомых и гниения. Если для облицовки был использован самый дешевый влажный лес, то в процессе высыхания доски могут деформироваться и растрескиваться.
• Металлический лист. Надежный, относительно недорогой вариант, который подойдет для тех, кто беспокоиться о безопасности. Но учтите, что металлический лист тяжелее любой другой облицовки, поэтому понадобиться большее количество петель, и сами петли должны быть усиленными.
• Сетка рабица. Дешевый, простой, но не совсем практичный вариант. Сквозь такие ворота участок будет напрямую просматриваться, что не всегда комфортно.

У каждого из представленных вариантов есть свои достоинства и недостатки. Выбирайте облицовочный материал исходя из требований безопасности, способа монтажа и стоимости.

Проведение монтажных работ по установке ворот с предлагающимися чертежами

Монтаж воротного каркаса

Установка каркаса под обшивку профнастилом происходит в несколько этапов.

1. Определение места под устройство вертикальных стоек. В случае, если портал для въезда с калиткой, устанавливается три столба. Глубина ямы – до 100 см. Ширина в диаметре около 20 см. Если позволяет почва, можно воспользоваться садовым буром. Это значительно упростит и ускорит работу.
2. Далее дело за установкой опорной подушки. Для этого на дно ямы насыпается щебень. Рекомендуется использовать щебень мелкий для создания более плотной подушки под опору.

Работа с бетономешалкой

1. Замес раствора из бетона. На 1 порцию бетона потребуется 4 порции мелкого щебня и 2 порции песка. Сухие компоненты смешиваются, добавляется вода, замешивается густой раствор. Самостоятельно замешать большой объём не получится. На данном этапе можно обратиться к помощи бетономешалки.
2. Опорная стойка погружается в яму в строго вертикальном положении (ля их установки может понадобиться лишняя пара рук), заливается бетонным раствором. В случае, если свободных рук на горизонте не наблюдается, можно предварительно приварить к основанию столба 3-4опорные пластины, которые будут выступать в качестве ножек, тем самым можно будет упрочнить их вертикальное положение.

Бетонирование столба опорного с использованием каркаса из арматуры

1. В зависимости от времени года и климатических особенностей региона, бетонный раствор должен застыть и хорошо просохнуть. Как правило, если осадков не наблюдалось, бетонный раствор будет высыхать не менее 3 суток. Для удобства можно воспользоваться арматурным каркасом, который позволит дополнительно упрочнить конструкцию.
2. После того, как бетонный раствор окончательно просох, можно приступать к подгонке створок. Для проведения подгоночных работ створка устанавливается на подстановку. В качестве подстановочной базы может использоваться деревянный брус или кирпич.

Подгон ворот по высоте створок

1. Минимальное количество петель на одну сторону створки – 2 штуки. В зависимости от высоты заезда и длины створок, конечное количество петель может варьироваться от 3и выше.
2. Для укрепления воротной конструкции от воздействия ветра можно установить верхнюю балку. Однако такой способ хорош исключительно при обустройстве въезда для легковых автомобилей.

Установка петель для ворот

чертежи, видео и фото Металлические ворота для гаража своими руками чертежи

От качества ворот гаража зависит безопасность автомобиля и комфорт пребывания в помещении, поэтому к их изготовлению следует подойти со всей ответственностью. Существует несколько вариантов ворот: отличаются они в первую очередь механизмом открывания. Современные модели довольно сложны, требуют специальных навыков и инструмента для монтажа, но установить классические распашные гаражные ворота своими руками получится и без опыта подобной работы.

Выбор типа ворот для гаража

Самостоятельная сборка ворот — это отличный способ сэкономить на строительстве гаража . Однако прежде чем приступать к выполнению задачи, стоит рассмотреть существующие типы конструкций и определить наиболее подходящую. Выбор зависит от многих факторов, и если оптимальными окажутся модели со сложным механизмом, имеет смысл обратиться к специалистам — неправильный их монтаж своими руками может привести к различным проблемам с функционированием конструкции.

Откатные ворота

Откатные ворота представляют собой одну широкую створку, которая отъезжает вбок при открывании.

К раме конструкции прикрепляются направляющие, по которым ездит створка, и уловители, удерживающие ее в открытом положении. В зависимости от конструкции направляющих ворота могут быть подвесными, консольными и рельсовыми; варианты различаются размерами, удобством эксплуатации, количеством деталей и сложностью монтажа.

Как и другие типы гаражных ворот, откатные конструкции могут быть ручными и автоматическими . Во втором случае к раме подключается электропривод, управление которым может быть стационарным или дистанционным.

Хотя сделать такие ворота в гараж своими руками несложно, выбирают их редко, так как недостатков у них больше, чем преимуществ. Основным их плюсом является экономия пространства снаружи, однако внутри помещения требуется много места — оно должно быть очень широким. Из-за этого откатные модели чаще используют снаружи, встраивая в ограждение участка. Эти конструкции применяются на промышленных объектах, в ангарах.

К недостаткам также относится необходимость монтажа усиленной рамы, способной удержать подвешенную откатную створку, имеющую большие размеры и массу, чем в случае с распашными вариантами.

Важно постоянно следить за роликами, чтобы конструкцию не заклинило.

Подъемно-поворотные конструкции

Створка ворот подъемно-поворотного типа вращается вокруг своей горизонтальной оси, поднимается к потолку и подвешивается плашмя над проемом. Механизм очень удобный и надежный, пространство экономится и снаружи, и внутри гаража. Однако у таких ворот есть особенности, из-за которых их использование может оказаться не лучшим решением.

Основной конструкции является сплошная створка . Чтобы поднимать ее к потолку было проще, приходится максимально снижать ее массу. Это сказывается на спектре возможных материалов изготовления: чаще всего рама делается из стальных трубок малого сечения, но может использоваться и алюминиевый профиль. Для обшивки применяется тонкий оцинкованный металл. Из-за этого снижаются теплоизоляционные характеристики, что приводит к повышенным затратам энергии на отопление гаража.

Если конструкция делается из алюминия, существенно ухудшается ее защитная способность — жесткости рамы не хватает, чтобы выдержать значительные физические нагрузки. Поэтому подъемно-поворотные конструкции используются преимущественно на огражденных участках, оснащенных дополнительными уровнями безопасности. Также они находят применение внутри складских помещений.

Установить модель этого типа своими руками очень сложно — сборка подъемного механизма требует специальных знаний и навыков.

Подъемно-секционные и рулонные механизмы

Подъемно-секционные ворота похожи на подъемно-поворотные по принципу действия, но отличаются конструкцией: вместо сплошной створки в них используется подвижное полотно, состоящее из соединенных между собой ламелей. Из-за этого такие ворота считаются разновидностью жалюзи.

Рама состоит из двух частей: одна устанавливается по периметру проема, вторая — под потолком гаража. Собирается она из направляющего профиля. Каждая ламель створки имеет ролики на боковых гранях, с помощью которых полотно двигается по направляющим. К верхней части рамы подключается электропривод, который соединен со створкой тросом. При активации ворот двигатель тянет полотно, поднимая его к потолку.

Делается полотно из сэндвич-панелей, благодаря чему обеспечивается достаточная жесткость конструкции и качественная теплоизоляция гаража. Ворота могут иметь разную конфигурацию и размеры. Полотно необязательно должно подниматься к потолку — в некоторых моделях створка отъезжает в сторону. Благодаря гибкости соединений ламелей это позволяет сделать откатные ворота в гараже с малой площадью.

Рулонные ворота — это аналог подъемно-секционных конструкций, отличающийся тем, что полотно не отодвигается, а наматывается на вал . Это позволяет экономить пространство, но створка в таком случае делается из тонких, узких ламелей и имеет более низкие теплоизоляционные и защитные характеристики.

Конструкции такого типа можно собрать самостоятельно, но все комплектующие, включая ламели и створки, придется покупать в готовом виде. Компании, поставляющие такую продукцию, обычно оказывают услугу монтажа ворот, поэтому проводить работу своими руками нет смысла. Кроме того, не зная нюансов, легко допустить ошибки при установке деталей ворот, что приведет к их неправильному функционированию.

Распашные ворота

Классические распашные ворота обычно состоят из двух створок на петлях. В одно из полотен встраивается обычная входная дверь. Створки состоят из каркаса, который обшивается листовым металлом, сэндвич-панелями, деревом и другими материалами. Между внешней и внутренней поверхностью можно уложить теплоизоляционный материал.

Это наиболее экономичный материал, а благодаря простой конструкции установить такие ворота своими руками не составит проблем. Кроме того, они обеспечивают наиболее надежную защиту гаража.

Таким образом, при отсутствии навыков сборки сложных подъемных и откатных механизмов и работы с электроникой, лучшим вариантом станут простые распашные ворота.

Если важны удобство использования и экономия пространства, стоит обратить внимание на более продвинутые варианты.

Разработка проекта

Качество ворот зависит от того, насколько правильно подобраны размеры их элементов и насколько точно детали подогнаны друг к другу, поэтому перед тем, как сделать гаражные ворота своими руками, нужно составить проект. Несмотря на простоту распашной конструкции, она состоит из множества частей, и без чертежей или эскизов в работе будет легко ошибиться.

В первую очередь нужно определиться с размерами ворот. Чтобы ими было удобно пользоваться, суммарная ширина створок должна быть на 0,6 м больше ширины автомобиля. Чаще всего размер ворот выбирается в пределах 2−4 м; если ширина превысит 5 м, эксплуатация конструкции будет затруднена. Высота створок также рассчитывается исходя из габаритов автомобиля.

В конструкцию распашных ворот входит рама, которая закрепляется по периметру гаражного проема, и две створки, в одну из которых встроена калитка, — они закрепляются на раме при помощи петель. Рама изготавливается из стального уголка шириной 65 мм. Для каркаса створок лучше выбрать профильную трубу с прямоугольным сечением; размер ее может быть любым.

Внешняя поверхность створок обшивается листовой сталью толщиной 3 мм. Изнутри каркас можно обшить досками, фанерой. Делается это, если ворота утепляются. Количество материалов рассчитывается исходя из площади створок.

Инструменты и материалы

Чтобы собрать качественную распашную конструкцию самостоятельно, потребуются навыки обращения с базовым строительным инструментом, а также умение пользоваться сварочным аппаратом. Соединять детали при помощи крепежа нельзя: в таком случае надежность конструкции будет недостаточной. Саморезы пригодятся только при монтаже внутренней обшивки створок.

Для работы потребуется следующий набор инструментов :

• ручной сварочный аппарат — новичку лучше выбрать инвертор для дуговой сварки, им проще пользоваться;
• электрогенератор достаточной мощности для сварки, если нет возможности подключения к электросети;
• болгарка с набором кругов для резки и шлифовки;
• шлифовальная машинка;
• дрель со сверлами по металлу;
• шуруповерт;
• кисть или валик;
• измерительные инструменты — рулетка, набор металлических угольников, уровень.

Набор необходимых материалов зависит от особенностей проекта. В общем случае потребуется подготовить:

• стальной прямоугольный профиль или уголки для изготовления рамы ворот, каркаса и ребер жесткости створок;
• 6 усиленных приварных петель;
• листовой металл;
• стальные прутья;
• набор саморезов;
• деревянные бруски;
• жидкие гвозди;
• утеплитель — минеральная вата или пенопласт, небольшое количество фольгированного пенополиэтилена;
• листовой материал для внутренней обшивки;
• грунтовка и краска;
• монтажная пена.

Дополнительно следует приобрести замок, запоры, дверные ручки и другую фурнитуру.

Инструкция по изготовлению

Ворота изготавливаются в следующем порядке: сначала варится рама и каркас, затем створки обшиваются, после этого конструкция устанавливается на проеме гаража. Сварочные работы для большего удобства следует вести на ровной горизонтальной поверхности. Когда ворота будут закреплены, проводится внутренняя обшивка, монтаж фурнитуры и декоративная отделка.

Сборка рамы

Рама собирается по одинаковой схеме независимо от количества, размера створок и наличия калитки. Состоять она будет из двух одинаковых прямоугольников — внешнего и внутреннего, которые соединяются арматурой или полосками листовой стали.

Порядок работы таков :

1. Уголок или стальной профиль нарезается при помощи болгарки. Концы отрезков обрезаются под углом 45°.
2. Отрезки выкладываются на ровной поверхности. Если подходящего места нет, можно использовать кирпичи или другие опоры. Важно, чтобы детали лежали в одной плоскости, — проверять это следует при помощи уровня на каждом этапе работы. После сварки допущенные ошибки будет очень сложно исправить.
3. Элементы рамы свариваются в углах. Если эта часть ворот делается из уголка, детали можно сварить внахлест, наложив полки друг на друга.
4. Углы дополнительно укрепляются обрезками арматуры для увеличения жесткости конструкции.
5. К внутренней части рамы привариваются крепежные площадки из листового металла.
6. Сварные швы шлифуются — рама должна быть идеально гладкой с внешней стороны, чтобы створки прилегали плотно.

Важно заранее продумать способ фиксации рамы на стене гаража. Есть два варианта: сделать рядом с проемом стальные закладные и приварить к ним крепежные площадки, или просверлить в последних отверстия для крепления анкерами.

Сварка и обшивка створок

Каркас створок собирается так же, как рама, — путем сварки отрезков профиля между собой. Чтобы работать было удобно, следует положить готовую раму на ровную поверхность и вложить детали каркаса в нее. Размеры отрезков для створок должны быть меньше на 15−20 мм для обеспечения зазора — это упростит эксплуатацию ворот.

В отличие от рамы, каркас створок должен иметь дополнительные ребра жесткости. Для экономии их можно сделать из труб с меньшей площадью сечения. Ребра могут быть диагональными или вертикальными, во втором случае они проходят посередине каждой створки.

После сварки и шлифовки каркаса створки обшиваются. Делается это следующим образом:

1. Листовой металл обрезается по размеру створок. После приваривания он должен выходить за края каркаса на 15−20 мм (по размеру зазора).
2. Одна из створок обрезается так, чтобы быть уже второй на 10−20 мм — так элементы ворот будут плотно прилегать друг к другу.
3. Листы привариваются к каркасу. Сначала следует скрепить детали в углах и по центру, затем соединить металл по периметру створок.

После завершения сварки к воротам прикрепляются петли. Нижняя часть детали приваривается к раме, верхняя — к створке. Для лучшей фиксации петли можно укрепить вкладышами из арматуры, которые привариваются к внутренней части каждого изделия.

Монтаж конструкции

В проем ворот устанавливается полностью сваренная конструкция; из-за большой ее массы на этом этапе понадобится помощник. Рекомендуется выполнять установку параллельно с возведением стен гаража.

Перед тем как ставить ворота в проем, следует соединить внешнюю и внутреннюю части рамы. Для этого используются полоски листовой стали шириной 40 мм; длина их должна равняться толщине стены гаража. Устанавливаются детали с шагом 60 см по всему периметру рамы.

Если ворота устанавливаются в готовый гараж, лучшим вариантом будет анкерное крепление. Если стена еще строится, в нее следует замуровать отрезки арматуры, к которым затем приваривается внутренняя часть рамы.

После завершения монтажа остается только установить фурнитуру . Для обеспечения минимальной безопасности достаточно петель и навесного замка. Более сложные изделия устанавливаются по инструкции от производителя. Полностью готовые ворота покрываются грунтовкой и окрашиваются. Изнутри створки можно утеплить минеральной ватой, закрепив ее жидкими гвоздями, а если используется пенопласт, его следует укладывать на обрешетку из деревянных брусков.

Зная, как своими руками сделать ворота в гараж, можно собрать конструкцию любой конфигурации. Вместо металла для изготовления каркаса допускается использование дерева. Обшивать ворота также можно любым аналогичным листовым материалом.

Распашные будут наилучшим выбором для владельца гаража, который ценит высокую надежность за низкую цену. Именно такая конструкция позволит автолюбителю быть спокойным за оставленного в гараже железного коня и максимально сэкономить при этом. И что еще немаловажно – такие ворота легче всего смонтировать и установить самостоятельно.

Как выглядят распашные ворота

Самая простая конструкция распашных ворот для гаража состоит из:

• рамы по размеру дверного проема;
• двух створок;
• петель;
• фурнитуры – замков, ручек, систем сигнализации и различных ограничителей, удерживающих ворота в нужном положении.

Очень часто в одной из створок располагают . Также для удобства пользования ворота оснащают автоматикой с дистанционным управлением, позволяющей открывать двери, не выходя из машины. Чаще всего распашные гаражные ворота делают металлическими – из профиля сваривают каркас рамы, на него наваривают петли и дверное полотно из стального листа толщиной 3–5 мм. Если безопасность для автовладельца не так важна, стальные листы заменяют на профлист, панели или дерево.

Со временем дверцы на распашных воротах могут начать провисать. Чаще всего такое случается из-за слабых петель. Поэтому перед покупкой комплектующих для гаражных ворот необходимо просчитать массу створок в сборе и выбрать петли с запасом по прочности.

Как сделать распашные ворота своими руками

Для изготовления гаражных ворот своими руками вам понадобятся чертежи, содержащие всю необходимую информацию о расположении, размерах ворот, местах крепления петель и замков. Пригодится опыт работы со сварочным аппаратом и слесарные навыки.

Убедитесь, что перед гаражом хватает места для автомобиля при полностью открытых створках. Когда на бумаге все будет учтено, приготовьте следующие материалы:

• профильную трубу сечением 60х40 мм для каркаса дверного проема;
• уголок для изготовления каркаса створок;
• стальные листы толщиной до 5 мм;
• петли;
• всю необходимую фурнитуру.

Также вам будут нужны инструменты:

• строительный уровень;
• сварочный аппарат;
• болгарка;
• рулетка.

Если ворота будут оснащены автоматикой, заранее подберите комплект оборудования и продумайте электрическую проводку до места монтажа.

Отдельно позаботьтесь о приобретении средств защиты – маски и костюма сварщика, защитных очков и респиратора, перчаток.

При работе с болгаркой и сварочным аппаратом существует большой риск повредить глаза, поэтому ни в коем случае не пренебрегайте всеми необходимыми средствами защиты.

Делаем металлический каркас дверного проема

Так как все необходимые чертежи у нас уже имеются, размеры для всех элементов гаражных ворот нужно брать из них и тщательно вымерять рулеткой перед резкой. Отрезав болгаркой четыре детали рамы, их раскладывают на ровной поверхности, не допуская перекосов. Раму сваривают по углам, постоянно контролируя уровнем горизонтальность всей конструкции и ее форму. Она должны быть строго прямоугольной. К стенам гаража готовую раму крепят анкерными болтами.

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

Приваривание петель и навешивание створок ворот

Стандартные петли для навесных ворот состоят из верхней и нижней части. Нижняя часть, на которой расположен палец, приваривается на каркас ворот, а верхняя на створки. Так как распашные гаражные ворота имеют большой вес, навешивать их нужно с помощниками. На этом этапе работ также нужна высокая точность. От правильно установленных петель зависит плавность хода створок и исправность всей конструкции.

Если створки в сборе очень тяжелые, навешивать их лучше в горизонтальном положении. В таком случае каркас проема после изготовления прикрепляют к стенам гаража в последнюю очередь.

Автоматические распашные ворота

Использование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

• увеличенный ресурс работы петель;
• стабильную нагрузку на несущий каркас;
• плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

Покраска и утепление ворот

Перед малярными работами следует очистить поверхность металла шлифовальной машинкой. Затем ворота покрывают грунтовкой в два-три слоя и краской по металлу, подходящей для внешних работ.

Для большинства автолюбителей наличие утепления в гараже является необходимостью, чтобы все работы по обслуживанию автомобиля проводились в нормальных температурных условиях. К тому же в гараже часто устраивают мастерскую. В качестве утеплителя для распашных гаражных ворот обычно используют пенопласт, минеральную вату, войлок, пробковые плиты, пеноизол, экструдированный полистирол.

После установки фурнитуры, утепления и покраски распашные гаражные ворота можно считать полностью готовыми.

Самостоятельное изготовление гаражных распашных ворот — видео

Для домашнего мастера, задумавшего построить надежные гаражные ворота своими руками, схема (чертеж), по которой будет производиться их сборка, должна стать основным документом. На ее основе можно рассчитать количество нужных для работы материалов и с максимальной точностью подогнать створки к проему, чтобы исключить попадание внутрь помещения влаги и холодного воздуха в зимний период. Поэтому отнестись к этому этапу работ по устройству ворот в гараже нужно с максимальной серьезностью.

При проектировании распашных гаражных ворот нужно позаботиться о том, чтобы створки могли открываться в любое время года.

Другой ответственной задачей станет сборка и монтаж готовой конструкции. От тщательности выполнения каждой операции этого процесса будет зависеть безопасность автомобиля и срок службы самих ворот, замена которых потребует вложения денежных средств и дополнительных усилий хозяина.

Что нужно сделать до начала работы?

При установке распашных гаражных ворот прежде всего следует оценить особенности рельефа места, на котором расположен гараж. Учитывая, что створки могут достигать ширины 2,5-3 м, необходимо позаботиться о том, чтобы они могли беспрепятственно открываться наружу в любое время года.

Угол открывания их должен составлять не менее 90 ° , чтобы обеспечить свободное движение автомобиля через проем, без риска повредить боковые поверхности кузова. При невозможности установки ворот со створками придется выбрать более дорогие модели с подъемным механизмом, роллетные или откатные ворота. В любом случае, перед тем как подготовить нужные инструменты и материалы, мастеру потребуется схема, которую тоже можно начертить своими руками.

Во время изготовления чертежа нужно будет нанести на бумагу следующие размеры:

• ширина проема, которая определяется с учетом ширины кузова транспортного средства, плюс 30-50 см с каждой стороны от него до рамы ворот;
• высота ворот, равная 2-2,2 м для легкового автомобиля любой модели и не менее 2,5-3 м для джипа или микроавтобуса;
• размеры створок, каждая из которых равна половине ширины ворот;
• размеры калитки и расстояние до ее рамы от краев створки;
• высота расположения петель створок и калитки, места размещения проушин для замков и внутренних запоров ворот.

Кроме основных размеров ворот, потребуется нанести на схему расположение ребер жесткости на створках и калитке. В готовом виде чертеж распашных гаражных ворот может выглядеть как на рис. 1.

Кроме материалов, нужно позаботиться о том, чтобы под рукой были следующие инструменты:

• болгарка;
• строительный и гидравлический уровень;
• рулетка, угольник;
• сварочный аппарат.

Болгаркой нарезать уголок для изготовления рамы ворот, каркаса и ребер жесткости для створок и калитки по индивидуальным размерам и потребностям.

Как смонтировать раму для ворот?

Эта часть состоит из 2 прямоугольных конструкций, которые впоследствии будут соединены друг с другом. На внешней детали рамы закрепляют петли для навеса створок, внутренняя служит для удержания ворот в проеме стены. Выполнены они должны быть из уголка не менее 6,5 см шириной, чтобы надежно удерживать гаражные ворота, своими руками сделанные хозяином строения, когда створки открыты.

Рисунок 2. Схема ребер жесткости рамы ворот.

В идеале раму нужно устанавливать во время постройки гаража.

1. Для изготовления деталей рамы потребуется нарезать 8 кусков уголка длиной, равной ширине и высоте ворот (по 4 шт на каждую мерку). На ровной поверхности материал разложить, формируя прямоугольники из полученных отрезков. Промеряя диагонали и углы, добиться идеального соответствия деталей проему стены гаража.
2. Сварочным аппаратом соединить части конструкций.
3. Полученные прямоугольные детали установить в проеме, подгоняя по месту, и соединить внешнюю и внутреннюю детали поперечинами из прутка или металлических полос, как на рис. 2. разделяя высоту и ширину ворот на одинаковые отрезки. При использовании прутка можно сделать сквозные отверстия в стене гаража и, загоняя в них отрезки арматуры нужной длины, приварить их к деталям рамы. Чаще всего соединительные элементы наваривают поверх краев проема.

Изготовление и монтаж створок ворот

Согласно чертежам, отмерить и нарезать части уголка шириной 4х4 см и разложить их, формируя каркас будущих створок и калитки. Выровнять, промеряя углы и диагонали каждой из прямоугольных конструкций, и сварить каркасы.

Вырезать стальной лист или профлист по размерам створок, учитывая, что края их должны образовать нахлест шириной в 2-3 см по периметру рамы ворот. С таким же нахлестом должно быть выполнено и полотно калитки. Такая мера нужна для того, чтобы перекрыть зазоры между рамой и каркасом створок. Это предотвратит попадание лишней влаги через щели, устранит возникновение сквозняков в утепленном гараже и дополнительно обезопасит владельца гаража от проникновения чужих внутрь помещения.

Для крепления створок на раму потребуется приварить петли:

После установки створок на место на одну из них навесить калитку, используя ту же последовательность действий, которая применялась для ворот. Задвижки, крючки и ручки установить после того, как створки будут смонтированы полностью. Проушины для навесного замка приварить на нужное место, врезной замок установить согласно инструкции, используя сварку или резьбовое соединение.

В отапливаемом помещении гаражные ворота своими руками устанавливают, дополнительно утепляя их любым известным теплоизолирующим материалом. Для удержания его на месте с внутренней стороны створок надо закрепить лист тонкой стали или профлист. Это можно сделать с помощью сварки или используя саморезы по металлу.

Как смонтировать другие типы ворот?

Подъемные и роллетные ворота подразумевают использование готовых механизмов для открывания и закрывания, поэтому их чаще покупают в готовом к монтажу виде или заказывают, предварительно спроектировав чертеж гаражных ворот. Самостоятельно в подобных случаях можно только изготовить и установить раму ворот и навесить полотно согласно прилагаемой инструкции.

Для установки откатных ворот не требуется рама, как для других конструкций. Изготовление своими руками таких ворот заключается в сварке единственной створки большого размера. Для этого можно использовать последовательность действий, как при изготовлении створки с калиткой. Для навешивания таких ворот наверху и внизу проема устанавливают направляющие, по которым будет передвигаться полотно створки. Вся фурнитура приобретается в готовом виде, и монтаж сводится к размещению деталей в штатных местах в соответствии с инструкцией.

Самые простые и недорогие в исполнении гаражные ворота, своими руками сделать которые может человек, имеющий навыки работы с металлом, это распашные. Именно их чаще всего устанавливают владельцы гаражей в гаражных комплексах и на частных подворьях.

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

3. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
4. Привариваем к верхним углам в торец, кронштейны с роликами.
5. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
6. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
7. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
8. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
9. Установка и регулировка пружин на свои местах и проверка функциональности.
10. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
11. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Строительство гаража, безусловно, лучше доверить профессионалам, но если у автовладельца «руки растут оттуда, откуда надо», то некоторые виды работ он может выполнить сам. Стоимость построенного объекта будет гораздо ниже.

Одним из дорогостоящих этапов возведения гаража является изготовление гаражных ворот. Рассмотрим этот процесс более детально.

На современном рынке представлено несколько видов гаражных ворот. Рассмотрим особенности каждого из них.

1. РАСПАШНЫЕ ВОРОТА – бюджетный вариант, требуют пространства перед гаражом и уборки въездной территории.
2. ОТКАТНЫЕ ВОРОТА – средняя цена, простой механизм, нужны широкие стены гаража.
3. ПОДЪЕМНО-ПОВОРОТНЫЕ ВОРОТА – высокая цена, простота в эксплуатации, но требуют пространства перед гаражом.
4. ПОДЪЕМНО-СЕКЦИОННЫЕ ВОРОТА — высокая цена, удобство, надежная конструкция, требуют мало места для механизма в гараже.

Распашные ворота из перечисленных вариантов являются более простыми по своей конструкции, и именно их автовладелец решает изготовить самостоятельно.

Размер ворот

Габариты гаражных ворот зависят не только от величины гаража, но также от размеров транспорта владельца. С любой из сторон расстояние между автомобилем и рамой ворот должно быть не меньше 30 см.

Материалы и инструменты

Для работы вам понадобятся:

1. Швеллер (20 см) или уголок металлический (10х10 см) – для изготовления рамы (коробки).
2. Металлопрофиль (6х4 см) или уголок металлический (5х5 см) – для сооружения каркаса (створок ворот).
3. Листовое железо (0,1-0,3 см) – для наложения его на несущий каркас.
4. Навесы (петли), кусочки арматуры, запоры.
5. Сварочный аппарат.
6. Болгарка (УШМ).
7. Измерительные инструменты (уровень, линейка, рулетка).
8. Стандартные слесарные инструменты.

Изготовление коробки

При изготовлении коробки для распашных ворот для гаража используется два варианта ее возведения. Можно соорудить коробку как единую конструкцию коробки с несущим каркасом, а затем эту конструкцию устанавливать в проем. В этом случае швеллер либо уголок берутся повышенной прочности.

Во втором случае уголки для рамы ворот монтируются в торец проема с внешней и внутренней стороны на этапе строительстве гаража. В этом случае уголки можно использовать менее мощные.

Рассмотрим первый вариант:

1. С помощью болгарки отрезаем детали нужной длины на основании выполненных замеров.
2. На горизонтальной плоскости заготовки укладываются в прямоугольник. Для точной фиксации прямых углов используется уровень, прямоугольник. Также сравнивается идентичность диагоналей.
3. Сварочным аппаратом приварить стыки между заготовками, а для большей надежности временно можно закрепить внутренние углы перемычками, которые впоследствии удаляются.

Изготовление несущего каркаса

Аналогично технологии изготовления коробки сооружается обрешетка — каркас, к которому затем будет привариваться листовое железо. Из метало профиля (6х4 см) либо уголка (5х5 см) изготавливаются две одинаковые створки, которые укладываются внутрь изготовленной коробки ворот. Зазор между левым каркасом и правым каркасом выдерживается не меньше 2 см, а между коробкой и каркасом не менее 1 см.

Покрытие каркаса листовым железом

1. Раскроить листовое железо по размерам каркаса, при этом учесть, что правое полотно должно накладываться на левое на 1-2 см.
2. Листы наложить на каркас и прихватить точечной сваркой. После примерки, убедившись, что створки ворот выполнены правильно, сделать окончательную сварку.
3. Для большей прочности по центру створок ворот приваривают дополнительное укрепление из профиля или уголка.

Монтаж створок при помощи навесов

На завершающем этапе изготовления на гаражные ворота устанавливаются навесы в следующей последовательности:

1. На расстоянии 20-25 см от верхнего и нижнего торца коробки укладываются навесы.
2. Верхние детали навесов сварочным аппаратом привариваются к створкам, а нижние детали привариваются к коробке.
3. Для усиления прочности соединения навесов с конструкцией, к верхним и нижним деталям навесов привариваются дополнительные полоски металла толщиной 0,5-0,7 см. Деталь навеса с полоской металла тщательно приваривается по периметру соответственно либо к коробке ворот, либо к каркасу створки.

Итак, гаражные ворота изготовлены. Проверяем работу створок – они должны открываться и закрываться свободно. После этого установить ворота в проем гаража.

Как изготовить подъемно поворотные гаражные ворота. Как сделать своими руками подъемно-поворотные ворота для гаража? Этапы изготовления, чертежи и размеры. Подготовка к устройству стандартных ворот для гаража

Покупая автомобиль, каждый владелец задумывается о том, как и где его хранить. Идеальным местом всегда был и остается гараж. Его удобство определяет качество жизни, ничем не хуже других помещений дома. Обустройство гаражных ворот с каждым днем становится все более удобным и практичным благодаря тому, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Все большей популярностью сегодня пользуются практичные подъемные ворота для гаража. Создать их самостоятельно не представляется сложным при наличии минимальных навыков выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их оформить, ознакомьтесь с этой статьей.

Чтобы сделать самодельные подъемные ворота для гаража, для начала определите подходящий вариант конструкции.

По этому принципу различают следующие виды:

Особенности секционных конструкций

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно секционные. Они сделаны в виде панелей высотой 40-60 см.

Панели производят из нескольких типов материалов:

• пластик;
• металл;
• древесина.
  Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.

Для максимального повышения качества теплоизоляции такие панели наполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляют шарнирными петлями. Все движимые детали, такие как муфты и ролики, изготавливают из укрепленного пластика в сочетании со стальными компонентами, а направляющие полозья производят из материалов, которые не корродируют.

Механизм работы гаражных секционных ворот достаточно прост — они затягиваются по полозьям под потолок при открытии и опускаются вертикально вниз при закрытии.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:

Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:

Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:

Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:

Недостатки

Важно! Главное отличие этих двух конструкций в том, что секционные гаражные ворота необходимо монтировать только комплектом, тогда как все элементы подъемно-поворотных ворот под силу подготовить и смонтировать собственными руками.

Видео

Просмотрите видео-обзор подъемно-поворотных ворот, чтобы более четко представить себе принцип их функционирования и устройства.

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:

Правила монтажа подъемных секционных гаражных ворот

Чтобы корректно установить секционные подъемные гаражные ворота, выполните следующие действия в точной последовательности:

Видео

Поможет быстрее справиться с задачей по созданию подъемных ворот для гаража видео, предложенное ниже. Внимательно с ним ознакомьтесь.

Технология монтажа подъемно-поворотных ворот

Учитывая тот факт, что конструирование этого типа ворот полностью предстоит сделать самостоятельно, выделим несколько более развернуто основные этапы работы.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — это наиболее экономный вариант заполнения проема гаража без ограничений в удобстве, функциональности и дизайнерских решений.

Прежде чем начать работу, определитесь с выбором механизма, с помощью которого непосредственно происходит открывание ворот:

Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:

Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:

Порядок монтажа

Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:

Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:

Как сэкономить при установке гаражных ворот?

Единственное, что вы можете сделать для экономии средств при выборе подъемно-секционных гаражных ворот — это установка такого механизма собственными руками. Все остальные пункты, при попытке сэкономить, все же потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения дизайна гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:

Заключение

Гаражные подъемные ворота — современный способ защитить ваш гараж от взлома удобным и красивым щитом. Доверите вы установку и монтаж специалистам или сделаете работу самостоятельно — решать лишь вам. Главное требование для дальнейшей удобной эксплуатации — правильный выбор подходящего типа устройства гаража, грамотная его внутренняя планировка и соблюдение всех условий инструкции сборки.

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимально удобство эксплуатации;
• неплохие прочностные характеристики.

Главным недостатком этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

• большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
• несколько увеличенный расход исходных материалов;
• некоторые неудобства при заезде в гараж. К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
• в открытом положении ворота отнимают примерно 20-30 см высоты проема;
• в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Владельцы гаражей решают установить подъемные ворота, сделанные своими руками. Купить готовый вариант – это недешевое удовольствие, а вот самостоятельно собрать конструкцию может каждый. Нужно только ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять как устроены подъемные ворота для гаража и сконструировать их самостоятельно.

Подъемные ворота для гаража пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

1. Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн для крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
5. Автоматический привод перемещения створки.

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

1. Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.
2. Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
3. Крепление шарниров на створку дверей и установка ворот на рельсы.
4. Установка пружин для плавного открытия ворот. Далее пружины регулируются и настраиваются, чтобы без особых физических усилий открывать гараж

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот оснащенных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные ворота для гаража имеют целый ряд преимуществ и недостатков. К основным достоинствам специалисты относят следующие аспекты:

• высокая степень защиты, безопасности;
• долговечность и надежность конструкции;
• хорошая герметичность;
• малогабаритность;
• наличие системы от взлома.

Подъемный механизм гаражных ворот в собранном виде имеет большой вес

Однако подъемный механизм в собранном виде имеет недостатки. Среди основных стоит упомянуть большой вес конструкции. Учитывая эту особенность, нужно уделить должное внимание прочности рамы и надежности крепежей. Если качество страдает, то при вибрации во время движения возможно падение, поломка механизма и направляющих. Для владельцев габаритных авто, существенным недостатком будет потеря около 30 см в высоте проема. Некоторые владельцы гаражей при поломке и повреждении полотна для ремонта вынуждены полностью демонтировать механизм., что отнимает много времени и трудозатратно.

Чертеж гаражных ворот с подъемным механизмом

Видео о том, как своими руками собрать ворота для гаража с подъемным механизмом:

Если вы решили самостоятельно сделать подъемные ворота для гаража своими руками, чертежи, видео и рекомендации в статье гарантированно помогут справиться с этой посильной задачей даже людям без опыта и навыков в области строительства, ремонта. Несомненно, подъемные ворота – это надежные, качественные и эстетичные конструкции, которые должны быть у каждого владельца загородного дома.

И герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закры вания посредством пульта, идущего в комплекте.

Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.

При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).

Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать своими руками .

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Узнайте мастер класс от подписчика, из нашей новой статьи.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Цены на секционные ворота

Этап 1. Подготовка оборудования

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Этап 2. Замеры

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Этап 3. Подготовка проема

После замеров и подготовки инструментов заказываются сами . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Внимание! Если проем не будет в одной линии со стенами, то установить ворота не получится.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Внимание! При отсутствии опыта лучше доверить подготовку гаража профессионалам, а уже по окончании работ проверить результаты при помощи уровня. Если технические характеристики не будут соблюдены, то владельцу придется часто проводить ремонт и замену комплектующих, а эксплуатационный срок, соответственно, будет снижен.

Этап 4. Установка секционных ворот

Внимание ! Самостоятельное соединение полотен – крайне сложный процесс , справятся с которым лишь опытные мастера . Поэтому лучше заказать уже готовые ворота и установить их в раму .

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие. Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться.

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки). Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества.

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закры вание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

Внимание! Если устанавливается модель ворот с , то потребуется установить еще электрический привод. Для правильного монтажа и подключения следует также ознакомиться с инструкцией к прибору.

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Этап 5. Проверка

Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.

Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.

Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.

Видео – Монтаж секционных ворот

Схемы установки секционных ворот

Торсионный механизм и взведение пружины

Читайте нашу новую статью, а также узнайте процесс установки ворот с электроприводом своими руками.

Гаражные ворота своими руками — ворота в гараж

Если вы решились сделать гаражные ворота своими руками, то вам необходимо учесть два важных момента:

1. Ворота необходимо делать так, чтобы они плотно запирались.
2. Они обязаны обеспечить постоянный микроклимат, который необходим для хранения авто.

Гаражные ворота по виду конструкции можно разбить на 4 типа:

• Распашные
• Откатные
• Секционные
• Подъемные

Наиболее простыми в изготовлении окажутся распашные ворота. Главное — определитесь с типом ворот до постройки гаража, не забывая, что от этого зависит его надежность. Не забудьте предусмотреть способы защиты от заклиниваний и взлома.

Распашные

Если смотреть с точки зрения технологии, то становится понятным, что изготовить гаражные ворота свои руками практически совсем не сложно. Главные плюсы этого выбора заключаются в экономии и быстроте. Процесс выполнения работы не трудоемкий, для него не требуются дорогостоящие материалы и комплектующие. Главные составляющие — уголки из стали, металлические листы и различные профили. Процесс работы по изготовлению ворот разбит на несколько этапов.

Изготовление рамы для ворот

Чертеж распашных ворот

На первом этапе необходимо изготовить несущую раму, которая состоит из двух основных частей – наружной и внутренней.

Для изготовления каркаса вам будут необходимы следующие материалы и инструменты:

• стальной профиль, уголок или труба;
• сварочный аппарат;
• болгарка;
• длинная линейка из металла и рулетка;
• 2-метровый строительный уровень.

Для начала измерьте высоту и ширину проема входа в гараж. Главное, чтобы все измерения были проведены точно, от этого зависит успех монтажа. Затем отмерьте и нарежьте уголки. Потом разложите их на подходящую ровную поверхность, выставите по уровню горизонтальность и выровняйте углы. Измерив диагонали, выставите все прямые углы, а затем сварите раму. Если длины диагоналей равны, значит, конструкция собрана правильно. Каждый сварочный угол отшлифуйте и обработайте антикоррозийным средством. Для прочности конструкции изготавливаются две рамы, которые затем свариваются между собой.

Металлический каркас

Распашные гаражные ворота

В состав каркаса таких ворот входят две распахивающиеся створки. Для их изготовления можно использовать уголок или профтрубу. Дальше в раму вставляем направляющие и выравниваем их по вертикальной и горизонтальной осям. Обязательно предусмотрите, чтобы между створками был зазор в один-два миллиметра. Это способствует легкости хождения створок. После того как все это будет проделано, проверьте прямые углы и варите — получится обрешетка для ваших будущих ворот.

Обшивка каркаса металлическими листами

После того, как вы изготовите обрешетку, можно приступить к сварке ворот и укреплять их. Для этого надо выкроить из металлического листа (толщина 2-3 мм) створки нужных размеров, правое полотно необходимо сделать более широким, чем левое (на 20-30 мм), потому что правая створка будет накладываться на левую. Крепить листы к каркасу нужно сваркой.

Петли

Петли гаражные

Для надежности функционирования ворот производится установка силовых петель. Варить петли нужно так, чтобы верхушка петель получалась приваренной к наружной створке, а их нижнюю часть надо закрепить на раме самого гаража. Чтобы сварочное крепление было надежным, его необходимо усилить полоской металла (толщина 7-10 мм). Приварите ее к верхушке петель и к створкам ворот. Для того чтобы укрепить внутри, используйте вкладки из простой арматуры.

После того как вы установите петли, установите засов. В качестве него используются вертикальные штыри. Изготовить такую конструкцию не так уж и сложно, вдобавок она будет очень надежной. Для ее фиксации надо в потолке и в полу проделать неглубокие отверстия (диаметр 2,5-3 см).

Установка

Окрашивание гаражных ворот

Каждую часть ворот интенсивно загрунтуйте и затем покрасьте. Это понадобится для защиты ворот от коррозии. После этого можно начать монтаж, при этом учитывайте, что от качества монтажа зависит легкость движения каждой створки ворот.

Сначала устанавливается рама, которая крепится к откосам штырями длиной до 20 см. Концы штырей обрезаются и обвариваются, а затем шлифуются. На раму навешиваются створки. Остается только установить замки и другие запорные механизмы.

Утепление

Утепление ворот Через ворота из гаража теряется около 60% тепла. Для теплоизоляции можно использовать пенополиуретановые плиты толщиной 5 см. Они крепятся на створки ворот и обшиваются деревянной обрешеткой. Важно не оставлять между плитами зазоров, чтобы через них не уходило тепло. На обрешетку можно нашить плиту ОСБ, тогда ворота будут иметь более эстетичный вид.

подготовка, работа над каркасом, монтаж

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

На выбор типа ворот для гаража в первую очередь влияет финансовое обеспечение и личное предпочтение владельца. На объектах с хорошей охраной устанавливают современные роллетные ворота. Прекрасно экономят пространство ворота подъемно-секционного, подъемно-поворотного и откатного типов. Самые надежные и простые в изготовлении распашные ворота. Для качественного выполнения ворот любого типа обязательно нужны чертежи гаражных ворот, набор инструментов, материал и умелые руки.

Распашные ворота

Ворота для гаража своими руками

Для самостоятельного изготовления ворот понадобится:

• Чертеж ворот.
• Профили.
• Стальные уголки.
• Стальные листы.
• Наружные усиленные петли.
• Инструменты (сварочный аппарат, болгарка, уровень, угольник и рулетка).
• Запорные устройства.

Чертеж гаражных ворот выполняется еще на стадии проектирования гаража с указанием всех необходимых размеров. Размер ворот и гаража зависит от типа и количества транспорта, который будет находиться в гараже. Ширину ворот проектируют с таким расчетом, чтобы она была не меньше ширины автомобиля, плюс 60 см для свободного въезда. В основном проектируют ворота шириной в 3 метра, но можно установить и 5 метровые ворота.

Внимание! Расстояние между рамой ворот и перпендикулярной стеной гаража не должно быть меньше 80 см.

Высоту ворот определяют по размеру автомобиля. Для микроавтобуса нельзя делать ворота ниже 2,5 м. Распашные ворота состоят из двойной рамы, изготовленной из стального уголка в 65 мм, каркаса, изготовленного прямоугольного стального профиля или стального уголка в 50 мм и обшитого 3 мм листовым железом. Согласно составленному чертежу рассчитать необходимое количество материалов и закупить все на строительном рынке.

Изготовление рамы ворот

Раму ворот необходимо изготовить и установить до того, как будет возводиться фронтальная стена. Изготавливая раму под гаражные ворота, чертежи держите рядом с собой, чтобы не ошибиться с параметрами конструкции.

Из материала понадобится:

• арматурные стальные прутья;
• стальные полосы толщиной до 4 мм и шириной до 30 мм;
• стальные уголки размером в 65 мм.

Внутреннюю и наружную раму изготавливают из нарезанного стального уголка. Должно быть 4 отрезка равных высоте конструкции, и 4 отрезка равных ширине ворот. Нарезать можно двумя способами: отрезки соответствуют размерам, указанным в чертежах, и отрезки больше указанных размеров на 10 см.

Подготовить ровную плоскость, используя уровень. На плоскость выложить нарезанные уголки и тщательно проверить углы, используя угольник. Приступить к сварке уголков между собой. Для получения прочного соединения края уголков накладывают один на другой. При выполнении сварки путем срезания края углов соединение получается в одной плоскости, но не такое прочное.

Важно! Исправить нарушенную геометрию рамы можно с помощью рычага, сделанного из обрезков уголка и приваренного к раме. Рычаг удерживают в нужном положении и приваривают уголки.

Со стороны прилегания створки огрехи, полученные во время сварки, нужно тщательно отшлифовать. Необходимо достичь максимально плотного прилегания створки и рамы.

Работа над каркасом для створок ворот

Размер каркаса для створок ворот должен быть таким, чтобы обеспечить плотное прилегание к раме ворот с наружной стороны.

Изготовление каркаса створок из прямоугольного профиля

Проектируя двухстворчатые гаражные ворота, чертеж выполняют с указанием размеров каждой створки отдельно. Для вертикальных стенок рамы отрезают профиль высотой ниже рамы на 15 мм в количестве 4 штук. Чтобы точно определить размер горизонтальных сторон створок, ширину рамы ворот делят на два, и отнимают 30 мм.

Для сварки рамы створок детали раскладывают внутри рамы ворот, что поможет избежать изменения геометрии и ускорит процесс работ. Для усиления кракаса посредине приваривают усиливающий элемент.

Изготовление створок гаражных ворот

Использование стальных листов сделает ворота крепкими и надежными. Высота отрезанного полотна стали должна быть на 4 см выше высоты проема ворот. По ширине листы будут отличаться. Ширина одного листа будет превышать ширину карскаса створок на 2 см, а ширина второго листа будет меньше на 2 см.

Оба полотна выступают за каркас снизу и сверху на 1 см. На створке, открывающейся во вторую очередь, полотно не полностью закрывает вертикальную сторону каркаса. Лист второй створки приваривается так, чтобы он выходил за каркас на 2 см.

Если предполагается дополнительная створка в констукции, то распашные гаражные ворота своими руками, чертеж будут иметь несколько другой вид и для изготовления конструкции понадобятся дополнительные уголки.

Гаражные ворота с дополнительной створкой

Важно! Варить листовой материал необходимо начинать с прихвата полотна по углам и середине. Выполняя точечные движения весь лист приваривают, соблюдая расстояние между точками до 15 см. Когда лист полностью будет приварен, сварку на углах срезают, чтобы избежать деформации полотна.

Наступил момент крепления усиленных петель. К раме ворот привариваются нижние части петель. Верхние части привариваются к створкам. Усилить крепление петель помогут наваренные на половинки петли и створки полоски металла.

Усиление крепления петель

Вся конструкция собирается и проверяется ее работа. Створки должны открываться и закрываться легко.

Установка конструкции

Приступить к возведению стен гаража. Когда стены поднимутся на высоту в 50 см, приступить к монтажу двух рам ворот. При установке необходимо тщательно проверять расположение ворот по вертикали и горизонтали.

Монтаж ворот

Для соединения рам между собой используются полоски металла, которые приваривают на расстоянии 60 см друг от друга. Продолжается возведение фронтальной стены, плотно заполняя пространство между рамами кирпичами. Для прочного монтажа рамы в кладку, к ней привариваются арматурные пруты длиной более 20 см. На всю высоту понадобится по три прута с каждой стороны.Прутья вмуровываются в шов между кирпичами.

Когда стенка будет возведена до верха рамы ворот, устанавливается бетонная или металлическая балка перекрытия. Продолжается возведение стен до завершения работ.

Запорные устройства и замки

В основном устанавливаются простые запоры на одну из створок внутри помещения. Верхний запор входит в потолок, а нижний в пол в специально просверленые отверстия. Для второй створки устанавливается замок. Язычки замка цепляются за прочно зафиксированную створку. Распашные ворота снаружи усиливают навесным замком.

Изготовленные распашные гаражные ворота своими руками, чертеж, конструкция, схемы могут стать гордостью любого мужчины. Изготовленная своими руками конструкция кажется более надежной. При желании можно украсить гаражные ворота декоративными элементами выполненными тоже своими руками.

Установка гаражных ворот

гаражных дверей от Cunningham Door & Window

---

Мы всегда рады получать отзывы от наших клиентов не только о качестве наших гаражных ворот и окон, но и, что немаловажно, об уровне обслуживания клиентов, которое они получали от наших профессиональных сотрудников. Письма ниже — это всего лишь три примера недавних отзывов:

Техник по имени Курт сегодня ремонтировал сломанную пружину на двери гаража моего сына. Он был впечатляющим работником.Настоящий профессионал !!!. Его инструменты, детали, оборудование и аксессуары были прекрасно организованы. Замена этих торсионных пружин — опасная работа, но Курту никогда не угрожала опасность, потому что он был хорошо обучен и опытен. Каннингем Дор выслал его через несколько часов после звонка моего сына. Каннингем должен очень гордиться своими работниками, такими как Курт, и отличным сервисом, который они предоставляют. Это то, что отличает хорошие компании от великих.

Спасибо ……….

Спенс В.

---

Синди:

Мы с женой в восторге от новых гаражных ворот и открывателей !! Мы уже заметили большую разницу в температуре в нашем гараже. Я тоже не могу поверить, как все тихо.

Также меня очень впечатлил ваш установщик Рон. Он удалял старое и вставлял новое с большой точностью и осторожностью. Он сделал большую работу.

Я положительно оцениваю этот проект по благоустройству дома !!! У вас по-прежнему есть мои дела и рекомендации.

Еще раз спасибо!

Франк

---

Привет, Крис,

Мои гаражные ворота красивые !!! Да, я люблю их, стакан стоил тех усилий, которые мы вложили в него.

Дэвид оставил мне запасной стакан запечатанным. Он проделал отличную работу, и над этим проектом пришлось потрудиться очень усердно. (Я надеюсь, что ему будут платить сверхурочно). Спасибо, что прислали свой лучший установщик; он перфекционист в том, что делает. Гаражные ворота оооочень тихие!

Как только мы наклеим на дом мраморную полосу, я сделаю фото для конкурса до и после и пришлю вам финальное фото.

Боб и я будем рекомендовать Cunningham Door всем, кто покупает новые. Также я сегодня поговорил с офисом и положил последний счет на мою оплату.

Спасибо, мой дом выглядит отлично!

Norma
Луисвилл, KY

---

Джей Лено любит приводы гаражных ворот Clopay / приводов бокового вала LiftMaster. Посмотрите видео с ним в собственном гараже!

---

Центр для посетителей

Wild Turkey с окнами Kolbe, предоставленными компанией Cunningham Door & Window, получил престижную награду National AIA Honor Award 2015 в области архитектуры.Cunningham Door & Window с гордостью предлагает деревянные, деревянные и виниловые окна и отделку Kolbe, облицованные алюминием.

Для получения дополнительной информации об этом проекте и награде посетите Журнал Американского института архитекторов.

Галерея Собрание | Гаражные ворота

LIFTMASTER ^® ELITE SERIES ™
Clopay рекомендует открыватели LiftMaster® Elite Series® для этих гаражных ворот.Эти сошники обладают рядом функций, которые действительно облегчают жизнь.

Сделайте свои гаражные ворота из стальных панелей с канавками GALLERY® своими собственными. Сделайте свой бордюр максимально привлекательным с помощью опций индивидуализации дизайна этой классической коллекции, которые включают:

Конструкции дверей

КОРОТКОПАНЕЛЬНЫЕ ДИЗАЙНЫ ДЛИННО-ПАНЕЛЬНЫЕ ДИЗАЙНЫ

Верхние секции

Варианты дизайна сплошного верха для дизайна с короткими и длинными панелями

КОРОТКАЯ ТВЕРДАЯ ГАЛЕРЕЯ

SHORT SOLID
SHORT SOLID ГАЛЕРЕЯ

ДЛИННАЯ ТВЕРДАЯ ГАЛЕРЕЯ

ДЛИННЫЙ ТВЕРДЫЙ
ДЛИННЫЙ ТВЕРДЫЙ ГАЛЕРЕЯ

Варианты короткой прямоугольной и квадратной решетки

Простые конструкции длинных окон галереи

ОБЫЧНАЯ ДЛИННАЯ ГАЛЕРЕЯ

ОБЫЧНАЯ ДЛИННАЯ
ОБЫЧНАЯ ДЛИННАЯ ГАЛЕРЕЯ

Длинные прямоугольные окна с решетками

ГАЛЕРЕЯ ДЛИННЫХ РЕШЕТОК ПРЯМОУГОЛЬНЫХ

REC14
ДЛИННАЯ С ПРЯМОУГОЛЬНЫМИ РЕШЕТКАМИ ГАЛЕРЕЯ

Длинная прямоугольная квадратная решетка конструкций

ГАЛЕРЕЯ ДЛИННЫХ РЕШЕТОК

SQ24
ДЛИННЫЙ С КВАДРАТНЫМИ РЕШЕТКАМИ ГАЛЕРЕЯ

Варианты окон со сплошной аркой

АРЧ2 ОБЫЧНАЯ ГАЛЕРЕЯ

АРЧ2 ОБЫЧНАЯ
ГАЛЕРЕЯ АРЧ2 ОБЫЧНАЯ

Арочные окна с вертикальными решетками

АРЧ2 С ВЕРТИКАЛЬНЫМИ РЕШЕТКАМИ ГАЛЕРЕЯ

АРЧ2 С ВЕРТИКАЛЬНОЙ РЕШЕТКОЙ14
АРЧ2 С ВЕРТИКАЛЬНОЙ РЕШЕТКОЙ ГАЛЕРЕЯ

Варианты арочных окон со штатными решетками

АРЧ2 ГАЛЕРЕЯ РЕШЕТКИ

АРЧ2 С РЕШЕТКОЙ24
АРЧ2 С РЕШЕТКОЙ ГАЛЕРЕЯ

Другие разновидности арочных окон

Кристин длинный и короткий варианты

КРИСТИН КОРОТКАЯ ГАЛЕРЕЯ

KRISTIN SHORT
KRISTIN SHORT GALLERY

KRISTIN LONG GALLERY

KRISTIN LONG
KRISTIN LONG ГАЛЕРЕЯ

Длинный и короткий опционы Трентон

КОРОТКАЯ ГАЛЕРЕЯ TRENTON

TRENTON SHORT
TRENTON SHORT GALLERY

ГАЛЕРЕЯ TRENTON LONG

ТРЕНТОН ЛОНГ
ТРЕНТОН ЛОНГ ГАЛЕРЕЯ

Длинный и короткий варианты Clayton

КЛЕЙТОН КОРОТКАЯ ГАЛЕРЕЯ

CLAYTON SHORT
CLAYTON SHORT GALLERY

КЛЕЙТОН ЛОНГ ГАЛЕРЕЯ

КЛЕЙТОН ЛОНГ
КЛЕЙТОН ЛОНГ ГАЛЕРЕЯ

Кованые варианты длинных, коротких и арочных окон

Различные конструкции с двойным верхом

* Акриловые оконные конструкции.
Примечание для секций с двойным верхом: они относятся только к двойным дверям автомобиля, в дополнение к опциям, указанным выше.

Цвета

Варианты цвета:

• Стандартные цвета: Белый ледник, Стандартный белый, Миндаль, Загар пустыни, Песочный, Шоколадный, Коричневый, Коричневый мокко, Древесный уголь и Черный
• Ultra-Grain®: Дуб средний, Дуб темный, Дуб орех и Дуб шифер

Опции оборудования

Мы предлагаем множество уникальных вариантов дизайна для:

• Ручки — включая ручки подъема лопаты, подъема копья и колониального подъема
• Петли — включая петли с лопатками, копьями и колонными ремешками
• Пластины — включая копье, лопату и колониальные ступенчатые пластины

РУЧКИ

ПЕТЛИ

ПЛИТЫ

Выбор лучшего цвета краски для гаражных ворот для дома | Фаган Дверь

Выбор гаражных ворот — важное решение.Вы должны решить, что вы хотите, чтобы ваш дом рассказывал о вас людям. Глаза — это не зеркало души — это гаражные ворота! Вот почему часто жалуются на выбор цвета гаражных ворот, но мы здесь, чтобы помочь вам решить, в какой цвет вы должны покрасить свой гараж.

Чтобы узнать больше о цвете и выборе краски для гаражных ворот , а также о том, на что обращать внимание при выборе цвета, Дайан Фаган из Fagan Door взяла интервью у Сары Фишер, вице-президента по маркетингу и дизайну компании H.А. Фишер Хоумс. Мы также включили популярные цвета ниже с изображениями того, как они выглядят.

Какой цвет гаражных ворот наиболее популярен и почему?

«Белый. Как утверждают теоретики цвета, белый цвет представляет собой смешение всех цветов в спектре и, таким образом, уравновешивает почти любой дизайн дома. Независимо от стиля фасада, внешней отделки или деталей, белый цвет лучше всего дополняет и создает общий четкий и однородный вид это радует глаз.«

Какой элемент экстерьера дома следует использовать и почему?

«Входная дверь. Самый заметный для всех, парадный вход в дом обеспечивает немедленный прием и ощущение интриги в отношении того, что находится за дверью. Хорошо продуманный ландшафтный дизайн, дорожки, парадные подъезды и гаражные ворота помогают расширить это приветствие и привлечь посетителей к интерьер.»

Что вы посоветуете, учитывая нынешнюю тенденцию к использованию глубоких тонов дерева на внешней стороне дома, где лучше всего использовать эти цвета?

«Элементы тона дерева в любом доме создают ощущение природы, элегантности и спокойствия.Входные двери, входные двери и потолки крыльца и, конечно же, гаражные ворота — все это классические варианты размещения дерева и древесных материалов. Гаражные ворота, в оформлении которых использованы тона дерева, могут создать более элегантный внешний вид дома ».

Fagan Door предлагает еще несколько предложений, которые помогут вам выбрать лучший цвет гаражных ворот.

Верхние цвета на выбор: белый, мягкий серый, черный / темно-серый, бежевый / серо-коричневый и орехово-коричневый.

Белый — Как уже упоминала Сара, белый — это классика.Безусловно, самый популярный цвет для гаражных ворот, ярко-белый обязательно добавит немного привлекательности. Поскольку сегодня доступно гораздо больше вариантов дизайна, не бойтесь белых гаражных ворот.

Наши высококачественные гаражные ворота предлагают высокий уровень архитектурного качества, что позволяет создавать индивидуальный дизайн, демонстрирующий ваш неповторимый стиль.

Soft Grey — Новый модный нейтральный цвет в дизайне, серый — шикарный и стильный.Он имеет такую ​​же яркость, что и белый, но немного мягче. Это позволяет вашим гаражным воротам гармонировать с общим внешним видом, а не быть центром внимания.

Черный / Темно-серый — Модный выбор, стильный, черный на самом деле является классикой. Он придает неповторимый стиль вашему дому и легко скрывает следы! Однако важно убедиться, что черный цвет сочетается с вашей цветовой схемой.Черный цвет может поднять облик вашего дома на совершенно новый уровень или может выглядеть немного резким, если все сделано неправильно.

Бежевый / серо-коричневый — Лучше всего подходят для кирпича и камня, бежевые или серо-коричневые гаражные ворота могут помочь вписать ваши гаражные ворота в фасад вашего дома. Он имеет эффект, аналогичный серому, и будет приятным нейтральным, если вам не нравится черно-белое.

Коричневый орех — Тем не менее нейтральный коричневый цвет выглядит изысканно, но согреет. Он выглядит отполированным и может создать иллюзию дорогой деревянной двери! Осторожно — коричневый цвет имеет широкий оттенок. Выберите «орехово-коричневый», так как другие оттенки коричневого могут сделать ваш дом устаревшим. Проконсультируйтесь с экспертом по цвету, прежде чем доработать свои планы!

Наши советы по выбору правильного цвета для гаражных ворот:

1.Не совпадайте с входной дверью и воротами гаража.

Позвольте вашей входной двери быть центром дома. Это эффектная зона, и если вы выбрали смелый цвет для своей входной двери, он может подавлять гаражные ворота.

2. Подумайте о том, чтобы подобрать гаражные ворота к вашему дому.

Это поможет вашему гаражу гармонировать с вашим домом и сделает ваш дом больше! Вы также можете покрасить окантовку гаражных ворот в тон двери, чтобы создать цельный вид.

3. Если вас беспокоит обжалование, не будьте уникальны.

Гаражные ворота необычного цвета или двухцветные, не имеют такой же привлекательной привлекательности, как одноцветные ворота в нейтральном нейтральном цвете. Если вы потенциально можете продать свой дом, это стоит учитывать при выборе цвета.

4. Подумайте о материале вашего дома и гаражных ворот.

Из какого материала сделан ваш дом? Подходят разные материалы и дополняются определенными цветами. Кроме того, материал гаражных ворот может дать вам больше возможностей.Традиционные стили могут быть выполнены с отделкой под дерево, а современные стили могут предлагать анодированный алюминий.

5. Если сомневаетесь, стремитесь к легкой победе!

Самый популярный и «самый безопасный» цвет — подобрать цвет ворот гаража к цвету окон и отделке дома

Дома — самый большой актив большинства людей, поэтому решения о ремонте имеют большое значение. Такие, казалось бы, мелкие вещи, как цвет вашей гаражной двери, на самом деле могут повлиять на ценность и восприятие вашего дома.

Наша команда в Fagan Door надеется, что вы нашли ценность в нашем руководстве по выбору правильного цвета для своих гаражных ворот. Чтобы получить профессиональное мнение, соответствующее вашему дому и вкусам, позвоните нам по телефону (401) 821-2729!

Сделай сам ремонт гаражных ворот с пятнами

Поделиться — это забота!

• Pinterest50.7K
• Facebook1.5K
• Twitter

Наш Переделка гаражных ворот — Я так рад поделиться с вами этим проектом DIY.Это было в моем списке дел около года. Наши гаражные ворота выходят на восток, и за эти годы они были достаточно обожжены и требовали переделки. Поэтому я решил обновить его с помощью морилки… ага… гелевой морилки! Результаты оказались даже лучше, чем я ожидал. Менее чем за 20 долларов и несколько часов работы у нас были великолепные гаражные ворота из искусственного дерева.

Ремонт гаражных ворот

Вот небольшое видео о нашем ремонте гаражных ворот… {для вашего удобства включены партнерские ссылки, подробнее здесь}

Список материалов для ремонта гаражных ворот с гелевым окрашиванием:

Вот наши грустная дверь гаража, так как она была хорошо обработана power wash …

Вы можете видеть, что она была очень потускневшей коричневой от тепла на металлической двери.Если у вас нет моечной машины высокого давления, я бы порекомендовал ее хорошо очистить с помощью шланга, а затем тщательно очистить с помощью уксуса и губки и закончить хорошим ополаскиванием.

Hubster использовал дешевую синтетическую кисть и обрабатывал одну часть за раз, нанося кисть на гель-краситель в направлении рисунка на двери. Гелевая морилка сохнет очень быстро, поэтому я бы рекомендовал заняться этим проектом в хорошую погоду и когда ворота гаража не находятся под прямыми солнечными лучами.

Вот и мы на полпути. Теперь гелевое пятно НЕ похоже на обычное пятно. Вы не даете ему сидеть ни минуты, а потом вытираете !!! . Вы рисуете гелевое пятно и даете ему высохнуть… вот и все… супер просто!

И все готово! Какое обновление!

Мне нравится насыщенный насыщенный коричневый цвет… он почти похож на искусственное дерево!

Мы использовали только один слой гелевой морилки, чтобы добиться этого великолепного вида.Если ваши гаражные ворота имеют цвет, отличный от коричневого, может потребоваться более одного слоя, чтобы получить желаемый цвет…. но вау… какая разница! Hubster потребовалось около 3 часов, чтобы получить это замечательное обновление гаражных ворот … так что это отличный проект для выходных!

У меня было много вопросов по поводу белых или не совсем белых гаражных ворот. Я бы порекомендовал попробовать гелевое пятно на небольшом участке в углу гаражных ворот и посмотреть, как оно выглядит.

Кварта геля для морилки стоила около 15 долларов, и мы использовали две кисти… так что менее чем за 20 долларов мы получили это потрясающее обновление ворот гаража!

ОБНОВЛЕНИЕ: мы использовали гель-краситель на нашей входной двери — вы можете прочитать все об этом здесь:

Еще одно обновление — наша гаражная дверь, окрашенная гелем, через год

(почти 4 года и все еще сильна)

Вот еще несколько отличных поделок, которые вы, возможно, захотите проверить…

Висячие банки для трав Mason

Mini Blind Makeover

8 великолепных способов повторно использовать старые гаражные двери вокруг вашего дома

Банка для бутылки вина стать лампой, пароваркой, багажником может быть ваш новый журнальный столик, а старые гаражные ворота? Что ж, они могут сделать практически все, что могут сделать пара деревянных досок, а может и многое другое.

Если вы только что заменили дверь гаража, не выбрасывайте старую. Благодаря прочной конструкции и простому дизайну гаражные ворота представляют собой идеальный чистый холст, который можно превратить в нечто красивое для вашего дома. Все, что вам нужно, — это пара часов, некоторые ноу-хау своими руками и здоровая доза воображения.

Взгляните на эти творческие способы перепрофилирования старых гаражных ворот вокруг вашего дома.

1. Придумайте новый обеденный стол

Столешница со стеклом, и на свет появится обеденный стол.

(Подъемные двери и приводы Hudson Valley)

Ширина гаражных ворот делает их идеальным кандидатом на стол на восемь и более человек. Кроме того, покрытие его стеклом сгладит поверхность и придаст ей блеск.

«Вы также можете нанести на панели слой меловой краски для создания симпатичного деревенского вида, а затем соединить его с металлическими ножками», — предлагает Карен Грей-Плетеный из Design Solutions KGP.

2. Постройте теплицу

Пусть светит солнце!

(Overhead Door Company, Портленд, штат Мэн)

«Этот дизайн — мое любимое применение для старых гаражных ворот», — отмечает Джули Кораччо из книги «Пробуди свой блеск».

В дополнение к застекленным окнам, которые уже есть в ваших дверях, вы можете заменить остальные квадраты на большее количество стекла для создания яркой и просторной теплицы своими руками. А если у вас недостаточно деталей для целой коробки, подумайте о том, чтобы прикрепить четыре панели вертикально для тонкого сарая в стиле телефонной будки.

Просто помните: при перекрашивании гаражных ворот, которые будут жить снаружи, выберите латексную краску и подходящий грунт для наружных работ (она будет более долговечной).

3.Сделайте садовые ящики или кашпо

Поднимитесь! Из этой старой гаражной двери получится красивый горшок для цветов.

(Pinterest)

Вы сэкономите на дорогих приподнятых грядках из садовых магазинов, используя вместо них несколько старых гаражных ворот.

Убедитесь, что вы проверили сорт древесины, прежде чем начинать строительство; вам нужен устойчивый к гниению (лучше всего кедр или красное дерево). И тщательно измеряйте, особенно когда дело доходит до ширины — если ваша грядка шириной более 4 футов, вам будет трудно протянуть руку, чтобы прополоть эту морковь.

Обыщите свой двор, чтобы выбрать наиболее ровное пространство с местом для размещения вашего дома.

Не занимаетесь садоводством? Вы также можете прислонить гаражные ворота на заднем дворе в качестве искусства и задрапировать их мерцающим светом.

4. Создайте вешалку для верхней одежды

Добавьте немного деревенского чутья и в то же время организованность.

(Pinterest.com/mylove2creatie.com)

Панель от раздвижной двери — идеальный инструмент для организации работы. и придадут вашему дому немного деревенского стиля.Все, что вам нужно сделать, это перекрасить свою находку (если это так) и поместить ее в прихожую или прихожую, чтобы использовать в качестве вешалки для пальто и шляп. Просто добавь крючки!

Этот предмет также можно использовать в спальне для ремней, шарфов и сумочек. Вы также можете создать декоративную складную ширму, сняв краску или перекрасив ее в соответствии с палитрой вашей спальни. Грей-Плейстед говорит, что вы даже можете поставить гаражные ворота, обрамляя прихожую.

«У меня был клиент с раздвижными дверями с жалюзи, поэтому мы разделили их и добавили в качестве жалюзи с каждой стороны ползуна, ведущего к их террасе, — но то же самое можно было бы сделать и с гаражными воротами», — объясняет она.

5. Сделайте изголовье

Отдыхайте легко (и сэкономьте деньги!) С изголовьем, сделанным своими руками.

(Pinterest)

Хотите сделать драматическое заявление в спальне? Чтобы украсить традиционное изголовье, отрежьте старую гаражную дверь по размеру матраса и используйте обрезки для нижнего колонтитула.

«Вы можете соединить две части для одной кровати или вырезать панель для двухместной», — добавляет Gray-Plaisted.

Для дополнительной функциональности украсьте изголовье молдингом, чтобы создать выступ, на котором можно разместить небольшую лампу или книги.

Прикрепите дверь к стене с помощью прочной французской планки, которая представляет собой молдинг под углом от 30 до 45 градусов.

6. Постройте скамейку

Старая гаражная дверь, превращенная в великолепную садовую скамейку

(Reposhture Studio)

Садовая скамейка или низкий столик — это умная перезагрузка старых гаражных ворот. Используйте более красивую панель в качестве сиденья, а вторую разделите на опоры.

Нет необходимости добавлять спинку, если вы устанавливаете эту скамейку у стены крыльца, хотя вы, возможно, захотите повысить уровень комфорта с помощью подушек для поддержки или подушки сиденья сверху.

7. Художественное оформление стен

Гаражные ворота могут стать прекрасным обрамлением для произведений искусства.

(Pinterest.com/ rachelkrauskopf.com)

Декупаж, краска, плитка, коллаж — вы называете это, и ваши гаражные ворота можно украсить и повесить как произведение искусства на стене.

Еще больше гения? Вы также можете удалить внутренние оконные панели, и у вас есть самодельная фоторамка.

8. Организуйте свое фойе

Прихожая трансформируется с гаражной дверью в консоль.

(ADS Automatic Door Specialists)

Одна большая панель с прикрепленной к ней полкой станет элегантной заменой стола в вашем фойе.

Добавьте зеркало над ним для быстрого ремонта, когда вы выходите из дома, и корзину под ним для обуви и ботинок.

Коллекция

GALLERY® — мы продаем лучшее, а остальное обслуживаем!

Обзор

Если вам нужны надежные стальные гаражные ворота для вагонных домов, выберите стальные ворота Gallery ^® от Clopay ^® . Независимо от того, является ли ваше видение внешнего вида вашего дома элегантным, гладким, уникальным или чем-то средним, универсальный дизайн Gallery ^® может обеспечить именно тот вид, который вам нужен, чтобы обновить внешний вид вашего дома.

Обзор конструкции

• Доступны варианты конструкции с 3, 2 или 1 слоем.
• Варианты изоляции включают 2 «или 1-3 / 8» полиуретан Intellicore ^® , 2 «или 1-3 / 8» полистирол или 1-5 / 16 «полистирол на виниловой основе.
• Теплоизолированная дверь R-значения варьируются от 6,3 до 18,4.
• Стальные кожухи защищены за счет использования прочной многослойной системы покрытия, которая включает горячеоцинкованный слой, пропеченный грунт и верхний слой.
• WINDCODE ^® усилитель двери, предназначенный для работы с высокими ветровыми нагрузками. (Щелкните для подробностей)

Обзор конструкции

• Стальные каретки из стальных панелей с пазами доступны в вариантах с короткими и длинными панелями.
• Доступно 12 заводских цветов окраски, включая миндальный, черный, Ultra-Grain ^® Дуб, орех и другие.
• Доступны несколько вариантов стекла, включая акриловое, изолированное, матовое, с семенами, дождевое и непрозрачное.
• Оконные решетки для легкой очистки.
• Поставляется в комплекте с ручками для подъема лопат и ступеньками. Доступны дополнительные варианты декоративной фурнитуры.

(для трехуровневых ворот и ворот 24-го размера)

(для ворот 25-го размера)

Обеспечение окружающей среды Двери Clopay

соответствуют законам и нормам об охране окружающей среды. Двери Clopay не содержат ГФУ. Все двери Clopay соответствуют:

• California SB 1013
• Вашингтон HB 1112 — Выбросы парниковых газов на основе гидрофторуглеродов
• Канадские правила, вносящие поправки в правила, касающиеся озоноразрушающих веществ и заменителей галогенуглерода
• Нью-Джерси A-5583 / S-3919 — Счет за парниковые газы

Эванстон Художник меняет район, одна дверь гаража за раз | Chicago News

Поездка на Бали.Галактика в космическом пространстве. Дом вдали от дома.

Это лишь некоторые из мест, где Тереза ​​Парод надеется провести вас в своей последней серии паблик-арта, которая случайно оказалась в ее переулке. После того, как она увидела, как художник на Кубе преображает обыденное пространство — и с небольшим толчком своего сына — она ​​поняла, что может сделать то же самое.

«Это просто заставило меня увидеть, где можно взять просто тусклое место и превратить его в нечто действительно особенное», — сказал Парод. «Потом я вернулся и покрасил свой гараж.Я не знала, как отреагируют соседи. Я немного волновался. Но им это понравилось, и тогда все они попросили меня покрасить их гаражи.

«Я даю им рисунки на выбор, или мы создали что-то, исходя из того, что они хотят. Я использую краску для дома, и мне повезло, что я работаю с профессиональным маляром, который дает советы. Я фотографирую гараж, распечатываю, рисую, вручаю людям, видят, что они думают, и мы идем дальше ».

Соседи говорят, что картины Парода, среди прочего, превратили их аллею в сад.

• Фреска Терезы Парод. (Новости WTTW)

• Фреска Терезы Парод. (Новости WTTW)

• Фреска Терезы Парод. (Новости WTTW)

• Фрески Терезы Парод украшают аллею Эванстона. (Новости WTTW)

• Художница из Эванстона Тереза ​​Парод рисует фреску на двери гаража. (Новости WTTW)

• Художница из Эванстона Тереза ​​Парод рисует фреску на двери гаража.(Новости WTTW)

• Готовая фреска Терезы Парод. (Новости WTTW)

«Терезе пришла в голову блестящая идея превратить место, которое обычно не бывает красивым, в место красоты и спокойствия», — сказала соседка Лаура Латимер.

«Теперь у нас есть переулок, в котором люди хотят проводить время», — сказала другая соседка, Джейн Паришо. «Некоторое время это было развлечением от COVID. Они говорили: «Ну, тебе пора идти по этому переулку».

«Мы всегда ходили по Эванстону, чтобы увидеть фрески», — сказала семья Мэннинг.»Так что наконец-то в нашем гараже есть один».

Но на ее блоке это не заканчивается. Кисть Parod окунулась в пару других переулков в Эванстоне, и она надеется, что сможет преобразовать столько гаражей, сколько позволят ее соседи.

«Я тоже думаю, что это сюрприз», — сказала она. «Вы идете по переулку и не ожидаете увидеть аллею, полную картин. Это весело, потому что я вижу людей, выгуливающих собаку или катающихся на велосипеде, и таких: «Подождите, что это?»

---

Подробнее об этой истории

Parod забронирован на весь сезон, но у нее есть лист ожидания на следующий год.Вы можете найти более подробную информацию о ее работе, посетив ее веб-сайт.

Примечание. История изначально была опубликована 28 июля 2020 г. Она была обновлена.

Следуйте за Анхелем Идову в Twitter: @ angelidowu3

Анхель Идову — Фонд JCS корреспондента искусств DuPage Foundation.

---

.
