Содержание

Винтовая лестница своими руками

Винтовые лестницы на видео.

Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.

Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.

В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.

В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами. Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

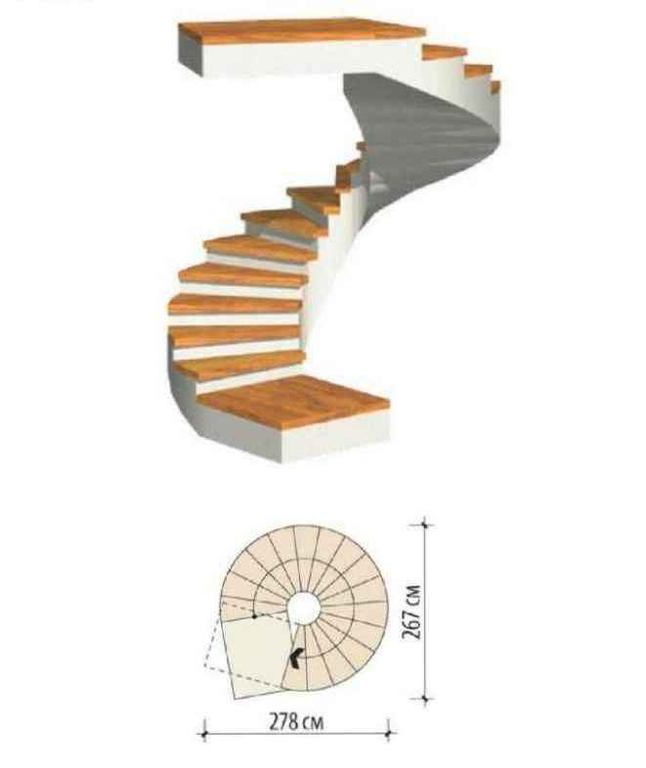

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).

[1]

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.
[2]

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.

Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.

Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.

Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:

Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.

В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.

Когда гнутая деталь будет полностью готова, можно приступать к ее установке в лестничный проем. Для этого сначала необходимо выпилить несущие балки, вставить и закрепить обрамление.

Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.

Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.

При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.

Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.

Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.

После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.

Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.

Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.

Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.

Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.

В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.

Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.

После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.

Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.

Чтобы построить винтовую лестницу своими руками, для крепления центральной стойки рекомендуется использовать конструкцию пяты, которая имеет вид крестовины и заглубляется в пол.

Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.

Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.

Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.

Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.

Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.

Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.

В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.

Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.

Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.

На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.

Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.

Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.

Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.

Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.

Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.

Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.

После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.

Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.

Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Видео удалено.

Видео (кликните для воспроизведения).

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими рукамиДеревянная винтовая лестница со сплошным ограждениемМеталлическая винтовая лестница со сплошным ограждениемДеревянная винтовая лестница с подступенкомОригинальная спиральная лестница из дереваПлощадка с ограждением для винтовой лестницыПролет винтовой лестницы квадратной формыДеревянная винтовая лестница в домеВинтовая лестница с площадкой в гостинойВинтовая лестница с металлическим ограждениемВинтовая лестница с горкой

Метки: Лестница Винтовая лестница

Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

[/stextbox]

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

В заключение

Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.

Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Особенности винтовой лестницы

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Диаметр лестницы

Количество ступеней и высота проступка

Ширина ступеней

Не забываем рассчитать ширину ступеней

Используемые материалы и инструменты

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

[/stextbox]

Заготовка деталей

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Монтаж конструкции

Окончательная отделка

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

В заключение

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

Рыжков И. Б., Травкин А. И. Основы инженерных изысканий в строительстве. Учебное пособие; Лань — М., 2016. — 136 c.
Саргсян, А. Е. Строительная механика. Механика инженерных конструкций / А.Е. Саргсян. — М.: Высшая школа, 2008. — 464 c.

Винтовая лестница своими руками

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Винтовая лестница своими руками – как сделать винтовую лестницу из дерева на второй этаж: расчет, схема + фото-видео

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.

Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.

Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.

Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.

Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.

При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.

Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.

При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.

Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.

Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.

Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Расчет винтовой лестницы – чертежи и схемы

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Деревянные винтовые лестницы своими руками: размеры и чертежи

Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.

Преимущества винтовых лестниц

Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:

Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
Визуально увеличивает высоту низких помещений.
Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки.
Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.
Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.

Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме. Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.

Какие материалы можно использовать

В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.

В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.

Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.

Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.

Для лестницы можно использовать фанеру: в качестве элементов или полной конструкции

Разновидности конструкции

Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.

Виды винтовых лестниц

Таким образом, выделяют следующие типы конструкций винтовых лестниц:

С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.

С консольным защемлением ступеней на несущем элементе.

С креплением ступеней к изогнутым тетивам.

Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.

Элементы винтовой конструкции

Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:

из каких элементов она должна состоять;
месторасположение составных частей;
способы крепления элементов.

Лестничная конструкция имеет следующие составляющие:

ступеньки;
заключительная площадка, расположенная сверху;
столб, предназначенный для опоры перила и балюстрады;
главный несущий элемент, являющийся основой конструкции;
цилиндры, из которых состоит опорный столб;
балясины, поддерживающие перила;
перемычки;
перила в форме винта;
заграждение на верхнем этаже.

Схема элементов конструкции

Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:

Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
Узел «Б» – это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
Узел «Г» – место крепления опоры и основания, установленного в полу.

Соединение узлов

Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

(90×2)+30=210 см

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

(90+15)/2=52.5см

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

(2×3,14×52,5)/25=13,18

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

190+10+3=203 см

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

203/13=15,61

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

270/15=18

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

18/13=1,38

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
минимальный диаметр опоры равен 5 см.
винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
в одном лестничном витке должно быть минимум 11 ступеней.
высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Изготовление элементов конструкции

Опорный столб

Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.

Центральный столб – основной несущий элемент конструкции

С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.

Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.

Ступени

Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.

Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.

Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.

Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

Для изготовления клееной древесины необходимо выполнить следующие действия:

Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.

Схема изготовления клееной древесины

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.

Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.

Изготовление верхней ступени

В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.

Ограждения и перила

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.

Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

Способы крепления стоек-балясин бывают разные:

путем их вклеивания в проделанные отверстия;
фиксация к ступеням с помощью специальных креплений;
приклеивание при помощи сделанных внизу стоек выпилов.

Разметка стоек перил и схема их установки

Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.

Изготавливают их несколькими методами:

вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
вырезание перил из клееной древесины;
соединение элемента из не очень плотного деревянного шпона.

Способ точного изготовления перил Схема извитых перил из дерева

Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.

Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.

Вырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
Верхняя ступень крепится к полу второго этажа.
После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Видео-инструкция по сборке модульной лестницы

Оригинальные винтовые лестницы из дерева – фото

Винтовая лестница своими руками. Как сделать винтовую лестницу

Лестница для дома — это не только способ соединения двух этажей, но и один из основных элементов интерьера. На сегодняшний день существует большое количество различных конструкций домашних лестниц, которые отличаются своими размерами, дизайном, удобством эксплуатации, а также сложностью и стоимостью изготовления. Винтовые лестницы являются одними из наиболее востребованных, поскольку обладают рядом существенных преимуществ. Давайте рассмотрим, в чем же заключаются основные особенности такой конструкции.

Достоинства винтовой лестницы

Главным достоинством винтовой лестницы является компактность. Для того чтобы соединить два яруса в помещении высотой 2.5-3 метра и при этом обеспечить приемлемый угол наклона и высоту ступеней, понадобится маршевая лестница длиной несколько метров, которая займет значительную часть комнаты и существенно сократит полезное пространство. Такой вариант абсолютно не подходит в тех случаях, когда помещение изначально имеет небольшие размеры. В данном случае винтовая лестница является наиболее оптимальным вариантом. Она занимает не более двух квадратных метров, при этом вы можете сделать нужный уклон и высоту ступеней, сделав конструкцию удобной и безопасной.

Другим достоинством такой конструкции является дешевизна. На винтовую лестницу уйдет материалов намного меньше, чем на маршевую, поэтому если вы будете все работы выполнять самостоятельно, сможете сэкономить деньги.

Ко всему прочему винтовая лестница имеет оригинальный внешний вид, поэтому, помимо своего прямого назначения, она станет основным украшением вашего дома. Искусно выполненная лестница может быть настоящим произведением искусства, которое придаст индивидуальности интерьеру и вызовет восхищение у ваших гостей.

Недостатки винтовой лестницы

Основной недостаток заключается в том, что винтовые лестницы менее удобны в эксплуатации, чем обычные лестничные марши. По такой лестнице будет проблематично занести на второй этаж тяжелую мебель, шкаф или диван. Кроме того, спускаться и подниматься по спирали намного сложнее, чем по прямой, поэтому если конструкция будет использоваться в качестве основной лестницы, необходимо подумать о ее эргономике, тщательно продумать ширину и количество ступеней, позаботиться об удобных и надежных перилах.

Основные типы конструкции

В зависимости от расположения винтовой лестницы она может примыкать к стене или крепится на вертикальной стойке. Первый тип лестницы, как правило, имеет многоугольную форму, которая повторяет конфигурацию стен помещения. Один край ступеней крепится непосредственно к стене. Между собой ступени соединяются с помощью прямой или спиралевидной тетивы, также они могут лежать на косоурах или держаться на больцах. Такая лестница может быть изготовлена без дополнительных опор, при этом перила являются частью несущей конструкции, придавая ей жесткость.

Винтовая лестница, ступени которой крепятся к вертикальной стойке и расположены радиально, обычно имеет круглую форму. Ступени соединяются между собой при помощи больцев или спиралевидной тетивы, при этом перила также берут на себя часть нагрузки, придавая дополнительную прочность всей конструкции.

Основные материалы для изготовления лестниц

Ступени винтовых лестниц чаще всего изготавливаются из твердых пород древесины: дуба, бука или клена. Также может быть использован пластик, металл или каленое стекло повышенной прочности. В лестницах наружного использования иногда применяется мрамор, керамика или искусственный гранит. Перила и тетивы делают из клееной древесины или из металла.

Если вы планируете сделать винтовую лестницу своими руками вокруг горизонтальной опоры, то центральную стойку можно сделать деревянной, каменной или металлической. В данном случае наиболее выгодный вариант — использовать готовую стальную трубу, поскольку она отличается высокой прочностью и позволяет достаточно просто крепить к ней ступени.

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

Делим окружность на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Читайте также как сделать маршевую лестницу своими руками.

Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

Лестница винтовая на второй этаж, преимущества конструкции
Виды винтовых лестниц из металла
Конструкция и чертежи винтовых лестниц
Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

кованая винтовая лестница;
литая конструкция;
сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

площадь, выделяемая под устройство лестницы;
прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
высоты, на которую нужно обеспечивать подъем;
уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

Как сделать винтовую лестницу своими руками

При выборе лестничного перехода с одного этажа на другой, следует помнить, что лестница должна быть не только практичной, надёжной и долговечной конструкцией, но и иметь привлекательный внешний вид. Красивая винтовая лестница своими руками станет эстетичным дополнением к любому частному дому, а также к некоторым разновидностям квартир. Помимо всех своих положительных качеств, винтовая лестница также экономит свободное место, что позволяет занять его более необходимыми вещами.

Плюсы и минусы спиральных конструкций

Не стоит спешить и закупать все строительные материалы для создания винтовой лестницы, сначала следует ознакомиться с преимуществами и недостатками таких конструкций. К сожалению, идеальных вещей практически не бывает, и даже зная, как сделать винтовую лестницу, хозяин дома или квартир должен узнать все плюсы и минусы таких конструкций.

Плюсы:

Небольшие размеры. Что наиболее удобно, например, при малой площади частного дома. При этом, установив требуемое количество ступеней и правильно рассчитав все размеры, винтовая лестница, смонтированная своими руками, станет намного практичнее в эксплуатации, чем обыкновенная маршевая конструкция. Также упрощается расчёт.
Привлекательный дизайн, который позволяет пробудить в себе дизайнера любому хозяину частного дома. При создании винтовых конструкций, можно подобрать настолько необычайный внешний вид, что станет настоящим произведением искусства.
Доступная стоимость. Конечно, если не делать ступеньки из морёного дума или красного дерева, то стоимость стандартной винтовой лестницы может «приятно» удивить хозяина дома. Самым дорогим элементом станет металлический каркас и его сварка, весь остальной расчёт (расходные материалы, дерево для ступеней и т.д.) имеет среднюю стоимость.

Минусы:

После окончания постройки по винтовой лестнице достаточно проблематично поднять или опустить какой-либо груз (это может быть мебель, бытовые устройства, другие объёмные вещи). Поэтому следует заранее все вещи, обладающие крупными габаритами, перенести на второй этаж или спустить с него.
Недостаточное удобство. Необходимо обладать некоторыми навыками, чтобы быстро подняться или спуститься с винтовой конструкции. Особенно это становится затруднительными, если неправильно рассчитано количество ступеней и их размеры.

В остальном винтовые лестницы на второй этаж пользуются не меньшей популярностью, чем маршевые конструкции, для того, чтобы изготовить их своими руками, не потребуется много времени.

Видео с YouTube:

Чертёж простой винтовой лестницы

Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать. Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена. При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

Чертёж винтовой лестницы без опоры

Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске. Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

Стандартная винтовая лестница

Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

Чертёж с описанием сборки

И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

Последовательность монтажа деревянной винтовой лестницы

Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов. Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней. При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

Видео с YouTube:

Монтаж несущей опоры

Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

Пример монтажа несущей опоры

Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м². Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

Как производить монтаж несущей опоры:

Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.

Компактная деревянная опора

Установка ступеней

Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

Правильное крепление ступеней

В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

Пример наборных ступеней

Перила – безопасность превыше всего

Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

Надёжные и качественные перила

Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком. Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см. Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

Дорогие изогнутые перила

Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

Как сделать винтовую лестницу из металла. Плюсы и минусы конструкции

Металлическая винтовая лестница своими руками обладает рядом преимуществ, которые не могут сравниться с деревянными конструкциями. Например, это более длительный эксплуатационный срок, менее длительная и затратная обработка, а также высокая надёжность изделий, смонтированных из металла. Но если пропустить все плюсы металлических лестниц, то остаётся ряд недостатков, на которые также следует обратить внимание:

Высокая стоимость. Металл для лестницы (даже не первого качества) является достаточно дорогостоящей разновидностью материалов. Помимо его покупки, также следует потратить средства на транспортировку и разгрузку.
Необходимость использования сварки. Конечно, можно не нанимать сварщиков или не приобретать сварочный аппарат, а просто воспользоваться дрелью, набором свёрл по металлу и большим количеством болтов с гайками, шайбами и гроверами. Но при этом не только нарушается эстетика всей конструкции, а также существенно снижается надёжность самой лестницы.
Для металлической лестницы необходима площадка из бетона, иначе пол дома может просто не выдержать веса всей конструкции.

Винтовая лестница из металла простого дизайна

Монтаж винтовой лестницы из металла происходит в точно таком же порядке, как и деревянной конструкции. Основным отличием является соединение всех элементов. Если для деревянной лестницы используют саморезы, деревянные гвозди и иногда болты, то в металлических лучше всего применять сварочный аппарат.

Красивые винтовые лестницы на второй этаж, фотогалерея:

Винтовая лестница на второй этаж своими руками

Лестница в двухэтажном доме не только неотъемлемый элемент интерьера, но и функциональная необходимость. По форме лестницы бывают: винтовые, прямые, поворотные и складные. Каждая из этих конструкций имеет, как свои плюсы, так и минусы, но мы остановимся на установке винтовой лестницы, потому как ее монтаж не составит труда, да и по эксплуатационным качествам это не самый плохой выбор.

Основные способы крепления винтовой лестницы

Винтовые лестницы неплохо смотрятся в небольших домах, интерьер которых выполнен в стиле ампир, рококо, модерн. Они занимают мало места и при строительстве обходятся дешевле, чем маршевые. Но у них есть один минус — они не отличаются безопасностью и в семьях, где есть маленькие дети и пожилые люди вряд ли придутся к месту. Хотя, для детей можно предусмотреть ограничители.

Есть два варианта установки винтовой лестницы.

Ступени в такой конструкции крепятся на несущей опоре и винтовых поручнях. Это достаточно дешевая и надежная конструкция.
Ступени и под ступени крепятся без использования опоры на гнуто — клееные поручни. Подобная конструкция сложна в монтаже и обычный обыватель вряд ли справится с такой работой, поэтому рассматривать установку лестницы этого типа мы не будем.

Итак, с выбором конструкции мы определились пора приступать непосредственно к самим работам.

Материалы и инструмент

Для работы нужно подготовить следующий инструмент:

Верстак;
Шуруповерт и циркулярку;
Транспортир и угольник;
Линейку, рулетку и уровень.

Из материалов нам понадобится:

Составной опорный столб;
Втулки- проставки или гильзы;
Доска из древесины твердых пород;
Поручни с балясинами;
Больцы.

Инструкция по монтажу винтовой лестницы

Самая простая в сборке конструкция винтовой лестницы — ступени надеты на несущую опору и закреплены на винтовые поручни с балясинами, именно такую лестницу мы и будем устанавливать.

Шаг 1: Чертеж.

Для начала делаем максимально точные замеры и тщательно производим все расчеты. Определяемся, какой ширины проем мы хотим или можем себе позволить.

СОВЕТ: Ширина проема должна быть не менее 1,5 метра, оптимально 1,8 – 2метра. От ширины проема зависит и крутизна лестницы. Самый удобный угол подьема от 23 до 37 градусов.

Затем рассчитываем ширину ступеней, так как у винтовой лестницы они конусообразные, рекомендуем выбрать трапецию 150 -200 -350мм.

Теперь рассчитываем количество ступеней, необходимых для полного витка лестницы. Учитываем высоту потолка, соответственно длину опорной стойки, расстояние между ступенями, обычно делают в 0,2 м., ширину отдельной ступени (50 — 60 мм.). Например: высота потолка 2.5м. делим на (0.2м. + 0,05 м.), получаем 10 ступеней.

СОВЕТ: Оптимальное расстояние между уровнем потолка и первой ступенью должно составлять более 2 метров.

Шаг 2: Готовим опору.

В качестве опоры лучше всего использовать составной опорный столб. Далее из стального листа изготавливаем подпятье, которое привариваем к трубе. Основание укрепляем анкерными болтами и необходимым крепежом.

ВАЖНО: При установке на деревянный пол старайтесь, чтобы опорная точка попала на лагу, под опорой не должно быть пустот!

Если винтовая лестница предполагалась уже в процессе строительства дома, можно залить опору бетоном, предварительно правильно выставить и закрепить растяжками.

Шаг 3: Подготавливаем ступени.

В узкой части ступени, высверливаем отверстие, равное диаметру опоры. В широкой части высверливаем два отверстия для крепления винтовых поручней. Готовим втулки, высота которых равна расстоянию между ступенями. Между ступенями и втулками устанавливаем шайбы.

ВАЖНО: При расчете нужно учитывать высоту втулок и толщину шайб.

Шаг 3: Сборка.

После выполнения всех подготовительных этапов и установки опоры мы начинаем сборку лестницы, последовательность работ будет следующей: 1. Устанавливаем втулки, 2. Производим монтаж ступенек. Когда выставлены все ступени, важно прочно закрепить опору строго вертикально. Ступени размещаем внахлест, желательно, чтобы они перекрывались между собой, хотя бы, на 30 мм. Когда ступени окончательно установлены, они закрепляются больцами.

Шаг 4: Приступаем к установке ограждений, они могут быть металлические кованные или деревянные.

Для деревянных ступеней и ограждений используем древесину твердых пород: ясень, дуб, бук.

СОВЕТ: Выбирая материал можно немного сэкономить и использовать более дешевый, но не менее качественный материал лиственницу, грушу и вишню.

Мы, предварительно, на широкой стороне ступеней сделали отверстия под балясину к ней и крепим перила. Также можно закрепить ступени между собой кронштейнами.

Видео по теме:

Как построить винтовую лестницу

Вы планируете новое дополнение к своему дому или бизнесу и понимаете, что вам нужен более удобный способ доступа к новому району, но у вас нет места для обычной лестницы? Возможно, вы добавляете тренировочную комнату на нижний уровень и вам нужен способ попасть в эту зону из главной спальни. Вы собрали колоду и нуждаетесь в быстром переходе на другой уровень?

Рассмотрим преимущества винтовой лестницы.Она занимает меньше места, чем обычная лестница, и может быть прекрасным предметом для разговора.

Хотя винтовая лестница не может использоваться в качестве основного входа в зону вашего дома (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и займет половину пространства.

У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного строительства.

Вы можете построить собственную винтовую лестницу, приложив немного навыков сварщика и потратив около 400 долларов.00000 руб., Даже при нынешних более высоких ценах на сталь. За последние 15 лет я построил 18 винтовых лестниц, все из которых сделаны из дерева (ступени и поручни). В этой статье объясняется, как это сделать.

Недавно я удалил из своего дома террасу на втором этаже, потому что она гнила и находилась в плохом месте, на виду у машин, на оживленной улице перед нашим домом. Доступ на палубу был через дверь в кухне / столовой. Мы с женой решили, что новая стальная винтовая лестница должна занять место палубы, чтобы обеспечить пожарную лестницу и добавить красивый акцент в наш дом.

Планирование и проектирование

Каждая винтовая лестница построена вокруг центральной колонны, которая опирается на единственную точку у своего основания (см. Рис. 1). Я вырыл 18-дюймовую яму в земле под дверью кухни на 4 фута глубиной — ниже линии мороза в нашем климате Миннесоты. Я залил картонную трубу бетоном на высоту 3 дюйма над уровнем земли и на уровне верхней части стены блока подвала. Я использовал мастерок, чтобы разгладить и выровнять бетон.

Теперь у нас есть хороший фундамент, на который можно опираться.Для начала мне нужно было всего одно измерение: общий рост.

Общая высота от бетонного фундамента до вершины верхней ступеньки составляла ровно 9 футов или 108 дюймов. Я записал эту цифру и решил повернуть лестницу влево (против часовой стрелки) при подъеме.

Но сначала я должен был рассмотреть несколько требований строительных норм, чтобы спланировать лестницу.

Согласно национальным строительным нормам, каждая ступенька должна быть не менее 26 дюймов в ширину.Каждая ступенька должна быть не менее 7-1 / 2 дюймов в глубину на расстоянии 12 дюймов от ее узкого конца.

На каждой ступеньке должен быть минимум 6 футов 6 дюймов высоты. Поручень должен находиться на высоте от 34 до 36 дюймов над каждым выступом протектора. Балясины перил лестницы не должны пропускать 4-дюймовый мяч.

Кроме того, верхняя платформа должна выступать на 7 дюймов за дверь, которая может открываться на нее, при измерении, когда дверь полностью открыта.

Планировка и компоновка этой внешней лестницы применимы к любой винтовой лестнице, установленной в любом месте, на любую высоту и любой диаметр.

Из-за применимых строительных норм и правил лестница высотой около 9 футов работает хорошо, когда ей нужно сделать примерно один полный оборот во время вертикального перемещения. Это означает, что первый шаг внизу находится непосредственно под последним шагом вверху. Кто-то, идущий по лестнице, смотрит в одном направлении вверх и вниз. Эта комбинация поворота на 360 градусов на 9 футов вертикального хода также обеспечивает надлежащую высоту над головой, требуемую строительными нормами.

Чтобы определить количество необходимых ступеней, мы делим 108 дюймов вертикальной высоты на 7.Подъем на 7 дюймов на ступеньку идеален. 108 дюймов ÷ 7 дюймов = 15,43 шага. Поскольку у нас не может быть нечетного количества шагов, мы выберем 15 шагов. Верхняя колода будет 15-й ступенью, поэтому мы сделаем 14 ступеней плюс колода. Тогда 108 дюймов ÷ 15 шагов = 7,2 дюйма. Мы определили, что каждый подъем (расстояние по вертикали от одной ступени до другой) составляет 7,2 дюйма.

Глубина каждой ступени (беговой дорожки) на узком конце будет 4 дюйма, чтобы она соответствовала 4-дюймовой центральной колонне с местом для сварных швов сверху и по бокам.

Шаг шага (горизонтальная глубина каждой ступеньки на широком внешнем конце) можно определить, сначала выбрав внешний диаметр лестницы. Строительный кодекс требует минимум 5 футов 2 дюйма из-за минимальной ширины протектора 26 дюймов. Если мы сложим ширину двух 26-дюймовых ступеней, центральной колонны и поручня, мы обнаружим, что диаметр 62 дюйма — это минимум для любой винтовой лестницы. Я выбрал диаметр 70 дюймов, чтобы по лестнице было легче ходить. Таким образом, каждая ступенька шириной 32 дюйма вместо минимальной 26 дюймов.

Для определения размеров ступеней на внешнем конце рассмотрим внешний диаметр лестницы без балясин и перил. Центральная колонна и две ступени составляют общий диаметр 68 дюймов.

Окружность лестницы — это диаметр в дюймах, умноженный на 3,1416. Итак, 68 дюймов x 3,1416 = 210 дюймов (округлено до ближайшего дюйма). Так как мы сделаем 14 ступеней, 210 ÷ 14 = 15 дюймов. Ступеньки должны перекрываться на один дюйм, чтобы разместить стойки, которые связывают их вместе и поддерживают поручни и балясины.Таким образом, мы сделаем ступени глубиной 16 дюймов (горизонтальное измерение, спереди назад) на внешнем конце. Штыри приварены к пятке одной ступени и носу ступени над ней. (См. Рис. 2 выше).

На данный момент у нас есть следующая информация: Общий подъем лестницы составляет 108 дюймов (7,2 дюйма на ступеньку). По пути наверх лестница повернёт налево. Лестница состоит из 15 ступеней (14 ступеней плюс верхняя площадка). За время своего пути лестница сделает один полный оборот на 360 градусов.Внешний диаметр составляет 70 дюймов, включая стойки и поручни. Поручень будет высотой 36 дюймов.

Верхняя дека

Верхняя дека, которая для целей планирования является 15-й ступенью, должна быть не меньше ширины верхней ступеньки, но может быть шире. Я решил сделать шахту шириной 42 дюйма, чтобы было достаточно места, чтобы дверца экрана могла легко открываться и обеспечивать легкий доступ к первой ступеньке. Когда дверь широко открыта, платформа должна выступать на 7 дюймов за решетчатую дверь.Моя дверь имеет ширину 36 дюймов, поэтому я сделал верхнюю платформу глубиной 44 дюйма (от дома до внешнего края палубы). Я сделал перила на верхней палубе высотой 36 дюймов с расстоянием между балясинами чуть меньше 4 дюймов.

Центральная колонна

Я использовал 3-1 / 2-дюймовую трубу сортамента 40 для центральной колонны, размер которой 4 дюйма снаружи. Я отрезал его длиной 146 дюймов. Это позволяло получить 108 дюймов для 15 ступенек, 36 дюймов для верхних ограждений и еще 2 дюйма для внешнего вида.

Затем я закрыл верхний конец круглой пластиной толщиной 1/8 дюйма и гладко отшлифовал сварной шов. На нижнем торце была приварена квадратная пластина размером 1/2 дюйма размером 12 на 12 дюймов. Я пробил 7/16-дюймовые отверстия в каждом углу плиты, чтобы получить 3/8-дюймовые бетонные анкерные болты, чтобы прикрепить ее к фундаменту.

Чтобы упростить компоновку, я положил колонку горизонтально на простую приспособление, которое я сделал много лет назад именно для этой цели.Подойдет и пара козлов. Затем я разложил метки из мыльного камня для каждого шага примерно на расстоянии 7,2 дюйма друг от друга, начиная с обоих концов и отрегулировав расстояние между метками для равномерного расстояния. Как обсуждалось ранее, верхняя отметка находится на расстоянии 108 дюймов от нижнего конца колонны и является точкой крепления верхней панели.

Конструкция протектора

Поскольку лестница должна была использоваться на открытом воздухе, я сделал ступени из 1/8-дюймовой стальной защитной плиты пола (также называемой алмазной ступенькой).Я вырезал детали плазменным резаком и отнес их местному производителю для формования. Я использовал размеры, о которых говорилось ранее, но добавил 1 дюйм на передней и задней сторонах, чтобы сформировать ребро жесткости, которое также сделало протекторы более тяжелыми. Внешний конец получил плоскую сварку размером 3/16 на 1 дюйм, чтобы завершить закрытый вид.

Я прикрепил ступени к центральной колонне по своим отметкам, убедившись, что они перпендикулярны колонне в обоих направлениях.Я также был осторожен, чтобы продвинуть их для левого поворота и перекрыть их на один дюйм. После того, как я прикрепил несколько ступеней на место, я начал прикреплять новые стойки на внешних концах ступеней, привязывая пятку к одной ступени. к носу протектора над ним по внешнему краю ступеней и на 35 дюймов выше верхнего протектора. Поручень, добавленный позже, сделал перила высотой 36 дюймов.

Ножки представляют собой квадратные трубки диаметром 1 дюйм, обрезанные до 43 дюймов, с верхними концами, обрезанными под углом примерно 33 градуса, чтобы приблизительно соответствовать уклону лестницы.Угол не имеет решающего значения, так как поручень будет привариваться к верхним концам всех ножек.

Когда все ступени и ступени были прикреплены на место, я вернулся, чтобы закончить всю сварку в центральной колонне на каждой ступеньке и вокруг каждой ступени, прикрепленной к ступеням.

Самой интересной частью всего проекта было изготовление спиральных перил. Я использовал 3/4-дюймовую трубу (примерно 1 дюйм снаружи) длиной около 21 фута, пропустив ее через мою листогибочную машину, чтобы сначала сформировать круг диаметром около 7-1 / 2 футов.Этот процесс немного сплющил трубу и сделал ее лучше подходящей для руки. Затем я привязал один конец трубы к силовому столбу снаружи и отошел другим концом, вытянув его в спираль длиной около 9 футов.

Затем, начиная с середины лестницы, я прикрепил поручень к верхним концам опорных стоек, нагревая и слегка сгибая поручень по мере необходимости. Когда поручень был на месте без изгибов и выпуклостей, я закончил сварку и гладко отшлифовал их.

Следующей была верхняя дека, где я использовал угловое железо размером 1-1 / 2 на 1/8 дюйма для рамы, пробивая отверстия диаметром 1/4 дюйма для досок настила, которые я позже прикрутил бы болтами. Палуба имела размеры 42 на 44 дюйма с двумя поперечинами, которые помогали выдерживать нагрузку в центре. Я сделал небольшой надрез в одном углу, чтобы разместить центральную колонну, и приварил его на отметке 108 дюймов на колонне. Позже были добавлены обработанные палубные доски с выпуклым носом.

Затем я вырезал угловые стойки (квадратная труба 1 дюйм, длина 35 дюймов) для перил палубы, а также квадратные балясины 3/8 дюйма и плоский брус размером 1/4 на 1-1 / 4 дюйма. поперечины вверху для перил и приварил их на место.Пространства между 15 стойками Newel были затем заполнены тремя балясинами с квадратными стержнями 3/8 дюйма (см. Рис. 2).

Отделка

После того, как все сварочные работы были выполнены, все сварные швы отшлифованы и отполированы, лестница была готова к отделке. Я решил покрасить его сам хорошей антикоррозийной грунтовкой и плоской черной краской на масляной основе. Порошковое покрытие — тоже отличный выбор, но оно может быть довольно дорогим (до 800 долларов за обычную лестницу). Он более прочный, но некоторые цвета блекнут, а царапины не так легко исправить.

После того, как лестница была установлена на бетонной колонне и привинчена к дому с помощью шурупов 3/8 дюйма, я добавил кедровые поручни вокруг верхней палубы, прикрепленные к плоским стержням 1/4 дюйма снизу с помощью .8 шурупов диаметром 1 дюйм.

Помните, что ваш список материалов может отличаться в зависимости от размеров и стиля вашей лестницы. Если ваша лестница будет использоваться в помещении, вы можете подумать о ступенях из твердой древесины, поддерживаемых угловыми железными рамами, заключенными в ковер.

Сводка расчетов

Количество ступеней = Общая высота ÷ 7 (округлено до ближайшего целого шага).

Окружность лестницы = Диаметр x 3,1416.

Глубина ступеньки (внешний конец) = Окружность ÷ количество ступеней + 1 дюйм.

Перечень материалов

Ваш список может отличаться в зависимости от размеров и стиля вашей лестницы.

3 1/2 дюйма Sch. 40 Черная труба — 146 дюймов

Плита пола 1/8 дюйма — прибл.1 4 фута. х 8 футов. Тарелка

1 дюйм 12 га. Квадратная труба — прибл. 65 футов

Квадратный стержень 3/8 дюйма — прибл. 175 футов

Плоский стержень 3/16 x 1 — 19 футов

Черная труба 3/4 дюйма — 21 фут

Пластина 1/2 дюйма — 1 кв. Фут

Поручни из кедра — 1-1 / 2 кв. Дюйма x прибл. 8 футов

Грунтовка и краска — 1 галлон. каждой

Обработанные террасные доски — 13 кв. Футов

Наборы винтовых и модульных лестниц Arke могут быть построены за день обычным энтузиастом домашнего дома.Комплекты винтовых лестниц Arke бывают разных конструкций и материалов, таких как дерево, металл и сталь. Arke — это дочернее предприятие итальянской компании по производству винтовых лестниц Albini & Fontanot, расположенной в США. Лестницы Arke спроектированы и спроектированы в Италии и поставляются в США. Особенности комплекта винтовой и модульной лестницы Arke: * Качество изготовления и дизайн: запатентованные комплекты винтовой лестницы Arke созданы в соответствии с высочайшими стандартами качества изготовления и дизайна. * Простота сборки: наши винтовые лестницы и модульные комплекты лестниц не требуют специальных инструментов или навыков и могут быть собраны всего за один день.Один из наших комплектов винтовой лестницы Phoenix был показан в недавнем выпуске программы DIY Network «Сделай сам для спасения». Наш комплект помог паре использовать подвал, который раньше был доступен только снаружи. Благодаря доступу, предоставленному комплектом Phoenix, они смогли превратить этот подвал в функционально жилое пространство, а не просто склад. Если вы ищете винтовые лестницы или модульные лестницы в удобном для сборки комплекте, не ищите дальше. Arke упрощает покупку и установку винтовых лестниц благодаря следующим ключевым характеристикам: Единые комплектные блоки: ступени, лестничные площадки, балясины, поручни, фурнитура и аксессуары в комплекте.* Ничего не нужно красить, сваривать, окрашивать или запечатывать * На складе для немедленной доставки www.arkestairs.com

Как построить винтовые лестницы: 15 ступеней (с изображениями)

Об этой статье

Соавторы:

Специалист по архитектуре и строительству

Соавтором этой статьи является Andrew Peters.Эндрю Петерс — специалист по архитектуре и строительству и руководитель Peters Design-Build, архитектурно-строительной фирмы полного цикла в районе залива Сан-Франциско. Обладая более чем 20-летним опытом, Эндрю специализируется на экологичных и целостных методах проектирования и строительства. Эндрю имеет степень бакалавра архитектуры и сертификат специалиста по управлению проектами (PMP) и является аккредитованным профессионалом по лидерству в области энергетики и экологического дизайна (LEED). Он работал менеджером проекта в отмеченном международными наградами «Refract House», входящем в состав Team California в 2009 году.S. Департамент энергетики Solar Decathlon — проект, о котором было написано более 600 статей в Интернете и в печати. Эту статью просмотрели 158 897 раз (а).

Соавторы: 15

Обновлено: 4 мая 2021 г.

Просмотры: 158,897

Резюме статьиX

Самый простой способ построить винтовую лестницу — это приобрести модульный комплект винтовой лестницы, который можно собрать вместе. Если вы предпочитаете делать свои собственные, нарисуйте план так, чтобы ваша лестница имела минимальный диаметр 26 дюймов, а ступени — не менее 7.5 дюймов глубиной. Когда вы будете готовы строить, вам нужно будет отрезать стальную трубу для центральной колонны, а затем закрепить ее на месте с помощью деревянной или стальной пластины. Когда центральная колонна закреплена, решите, хотите ли вы обрезать собственные заготовки ступеней лестницы или получить готовые. Когда у вас есть ступени, вы должны расположить их вокруг колонны так, чтобы передний край каждой следующей ступени нависал над задней частью предыдущей примерно на дюйм. Для большей устойчивости прикрепите к лестнице заранее изготовленные перила.Дополнительные советы, в том числе о том, как установить балясины между ступенями винтовой лестницы, читайте дальше!

Печать
Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 158 897 раз.

Как построить винтовую лестницу

Винтовая лестница предлагает вашему дому преимущества, которых нет у обычной прямой лестницы. Винтовые лестницы привлекательны и функциональны, уменьшая площадь лестницы до 14 квадратных футов.Винтовые лестницы эффективно убираются в пространствах, слишком тесных для обычных лестниц, таких как кухни, холлы и фойе.

Строительство собственной винтовой лестницы — это продвинутый проект по благоустройству дома для домашних мастеров, особенно если вам нужно создать лестничный колодец на верхнем этаже. Требуется помощь партнера. Результаты вознаграждаются, и этот ценный проект принесет пользу вашему дому.

Следует ли использовать комплект для винтовой лестницы?

В комплекты винтовой лестницы входят тщательно обработанные стальные детали, которые идеально сочетаются друг с другом с небольшим допуском на ошибку.Металлические ступени устанавливаются друг на друга вокруг прочной металлической опоры, обеспечивающей большую часть опоры. Ступени, шест, шпиндели, поручни, балясины: все это специализированные детали, которые не продаются по частям в большинстве домашних центров. Чтобы производить эти детали с нуля, вам потребуются обрабатывающие инструменты, сварочное оборудование и соответствующие навыки. Большинство мастеров считают безопаснее и эффективнее строить винтовые лестницы из комплектов.

Кодексы, разрешения и правила

Позвоните в местное бюро разрешений для получения информации о правилах использования винтовой лестницы и разрешениях на строительство.Из-за уникального размера винтовых лестниц местные нормы для винтовых лестниц обычно отличаются от правил для прямых лестниц. Например, ваш местный кодекс может разрешить стояки до 9 1/2 дюймов. Кодекс для прямых лестниц часто указывает высоту подступенка не более 7 3/4 дюйма.

Винтовая лестница: таблица расчета колодца и центрального полюса
Размер лестницы	Размер колодца (квадрат)	Полюсное положение
3 фута 6 дюймов	3 фута 8 дюймов	22 дюйма
4 фута	4 фута 2 дюйма	25 дюймов
4 фута 6 дюймов	4 фута 8 дюймов	28 дюймов
5 футов	5 футов 2 дюйма	31 дюйм
5 футов 6 дюймов	5 футов 8 дюймов	34 дюйма
6 футов	6 футов 2 дюйма	37 дюймов

Меры безопасности

Лестницы, особенно винтовые, могут быть опасны, если не построены и не используются должным образом.Начните с набора винтовой лестницы от известного производителя. Хотя инструкции в этом руководстве иллюстрируют функции, присущие большинству сборок винтовой лестницы, инструкции, включенные в ваш комплект, должны иметь приоритет над инструкциями в этом руководстве. Будьте особенно осторожны с открытым колодцем на верхнем этаже.

Материалы

Комплект винтовой лестницы
Болты с тормозом
Бетонные анкеры (по желанию)

Измерьте высоту и требования к колодцам
С помощью рулетки измерьте расстояние от нижнего этажа до пешеходной поверхности верхнего этажа (не до потолка нижнего этажа).Используйте эту высоту при заказе комплекта винтовой лестницы, поскольку вам потребуется указать необходимое количество ступеней лестницы. Рассчитайте площадь лестничного колодца, измерив длину на ширину.
Подсказка
Будьте точны при измерении высоты. Ступени должны складываться ровно до нужной высоты, чтобы верхняя площадка точно совпадала с верхним этажом.
Найдите центральный полюс
Находясь на лестнице, измерьте половину расстояния с двух сторон лестничного колодца.Например, если квадрат колодца составляет 3 фута 8 дюймов, половина его составляет 22 дюйма. Вы бы отмерили 22 дюйма на двух смежных сторонах. Вернитесь к полу с помощью лазерного уровня или отвеса, чтобы найти точку крепления центральной стойки на нижнем этаже.
Присоедините базовый фланец
Поместите базовый фланец центральной стойки в центральную точку, отмеченную на предыдущем шаге. Прикрепите фланец к полу стопорными болтами. Если пол бетонный, используйте анкеры для бетона.Используйте набор гаечных ключей или торцевые ключи, чтобы надежно вбить стопорные болты в бетонный или деревянный пол.
Установите центральную опору
Вставьте центральную стойку в базовый фланец. Попросите партнера крепко держать шест как можно ближе к отвесу.
Добавьте ступени
Переместите все ступени на верхний уровень. Осторожно сдвиньте ступеньки вниз по шесту; не дай им упасть. Партнер на нижнем уровне, стоя на лестнице, будет контролировать спуск ступеней и позволять им постепенно складываться.Некоторые системы винтовых лестниц требуют наличия распорок между ступенями. Если да, убедитесь, что проставки находятся на верхнем уровне, и добавьте их соответствующим образом.
Подсказка
Металлические ступени тяжелые. Если все сложить в одном направлении, они могут опрокинуть шест. Сложите ступеньки поочередно влево и вправо, чтобы стойка оставалась в вертикальном положении.
Обеспечьте посадку
Когда все ступени будут на месте, наденьте верхнюю площадку на шест. Прикрепите площадку к верхнему уровню способом, предписанным производителем лестницы.Обычно лестничные площадки крепят шпагатными болтами к боковым сторонам балок перекрытия.
Поверните ступени в положение
Последовательно поверните ступени так, чтобы они образовали восходящую форму штопора или спирали.
Присоедините шпиндели
Комплекты винтовой лестницы всегда имеют систему, которая выравнивает ступени и обеспечивает балясины для перил. Во многих наборах используются отдельные шпиндели, которые крепятся от одного протектора к его верхнему соседу.Присоедините эти шпиндели в соответствии с рекомендациями производителя.
Установите перила
Многие комплекты винтовых лестниц имеют перила, которые поставляются в виде тугой спирали. Вместе с партнером расширьте спираль до диаметра вашей винтовой лестницы. Затем медленно отойдите друг от друга, чтобы вытянуть перила так, чтобы они образовали штопор. Прикрепите перила к балясинам винтовой лестницы с помощью прилагаемого оборудования.

Обмоточная конструкция для дачи своими руками — Конструкция лестницы

Винтовая деревянная лестница — оригинальный и надежный вариант интерьера коттеджа или загородного дома.В комплект быстровозводимых изделий входят фотографии, чертежи и подробная инструкция по установке. Построить простую лестницу своими руками вполне реально, и цена ее будет доступной. Однако, чтобы он был безопасным и долговечным, придется неукоснительно следовать рекомендациям профессионалов. Вы можете найти их (а также тематические фото) в статье.

Первый этап: выбор материала

В качестве опоры конструкции можно использовать деревянную балку соответствующего диаметра.В качестве альтернативы можно взять металлическую трубку с толстыми стенками. Чтобы самодельная конструкция была безопасной, диаметр опорной стойки должен быть не менее 50 мм.

Бук, ясень, клен, дуб подойдут для веранды, если их цена соответствует вашим финансовым возможностям. Также можно использовать хвойные породы — сосну и лиственницу. Цену на эти виды вы можете узнать ниже. Важное условие — древесина должна быть хорошо просушена. Максимальный процент влажности материала 12%.

Что касается перил и тетивы, то их нужно сделать своими руками, склеив тонкие деревянные пластины.Придать готовым рейкам необходимые изгибы довольно громоздко. Для этого вам следует замочить их в горячей воде, а когда они станут мягкими, сконструируйте их. Как видно на фото, дерево отлично сочетается с металлом. Поэтому для ограждения лестницы можно использовать балясины и поручни из нержавеющей стали.

Расчеты строительства

Комфорт и безопасность обмотки во многом зависят от соблюдения технических стандартов. Ниже приведены значения, которые вам нужно будет вычислить, и алгоритм расчета.

Общая высота конструкции. Для его расчета следует прибавить толщину перекрытия к высоте потолка.
Диаметр конструкции. Он состоит из двойной длины одной ступени и толщины опорной стойки.
Высота, установленная между соседними спиралями. Он должен быть не менее 2 м. Это исключит риск удара головой при подъеме.
Радиус движения. Чтобы вычислить это значение, вам следует прибавить ширину ступеньки к диаметру опорной стойки и разделить полученную сумму на два.Это значение рассчитано для того, чтобы глубина проступей по траектории движения была максимально комфортной.
Глубина шага. Обычно этот параметр лежит в пределах 250-400 мм. Здесь необходимо учитывать особенности обмоточных конструкций. По мере того, как вы поднимаетесь на танцевальные ступеньки, вы можете сделать линию движения удобной длины. На расстоянии 150 мм от центральной опорной стойки их глубина должна быть не менее 100 мм. Рекомендуемое значение по средней линии — 200 мм.
Высота одной ступеньки.При расчете этого параметра нужно учитывать расстояние между витками, расположенными рядом. Наиболее комфортная высота ступеней — 120-220 мм. Для расчетов следует руководствоваться следующим правилом: удвоенная глубина проступи и высота ступени должны давать в сумме 600-650 мм. Этот показатель соответствует средней длине шага; поэтому его используют при проектировании лестничных клеток.
Радиус центральной стойки.
Угол закрутки. Это значение показывает, куда поворачивается траектория движений.
Длина подъемной линии. Для расчета этого параметра следует умножить радиус по линии движения на 2π.
Длина внешнего края конструкции. Здесь вам нужно будет умножить 2π на общий радиус.
Глубина проступи по внешнему краю. Для этого следует разделить длину линии, указанную в пункте 10, на количество шагов.
Количество ступеней. Высоту лестницы на второй этаж следует разделить на высоту одной ступеньки.

Типичные трудности расчета

Одна из самых распространенных трудностей заключается в том, что при расчетах часто даются дробные числа, что усложняет подготовку деталей.

При наличии неточностей баланс параметров ступени может быть нарушен, что отрицательно скажется на надежности конструкции.

Для исправления ситуации следует сделать последнюю ступеньку немного ниже, в связи с чем необходимо выровнять размеры следующих.

В отличие от их лётных аналогов (цена которых намного выше), заводные модели должны изготавливаться без подступенка. Это облегчает подъем на второй этаж. На фото видно, что такие конструкции выглядят воздушно. Это также упрощает процесс изготовления и снижает цену продукта.

Подготовка вскрытия

Декор конструкции определяет форму проема. На фото представлены следующие конфигурации: круглая и квадратная.

Желательно готовить проем еще на этапе строительства коттеджа или частного дома. Если этого не было сделано, следует разрезать его согласно произведенным расчетам. Оставьте зазор 100 мм до края проема со всех сторон лестничной конструкции. Такая мера предотвратит травмы при держании за поручни.

На фото видно, что края прорезанного отверстия обращены. Для этого следует использовать балки, облицованные шпоном.С круглыми навивными конструкциями работать сложнее, так как футеровка должна быть гнутой. Обычно отделка квадратного проема своими руками не представляет никаких сложностей.

Производство деревянных ступеней и других деталей

Есть несколько вариантов построения ступенек. Вы можете купить доски в строительном магазине и придать им любую желаемую форму. Удалив все лишнее, нужно зачистить края наждачной бумагой. Также можно сделать ступени из прямоугольной доски.Для этого следует разрезать его пополам (по диагонали) и обработать края и концы. От внутреннего края проступи следует просверлить отверстие диаметром, равным размеру опорной стойки.

Дополнительно можно покрыть ступени самодельной обмоточной конструкции несколькими слоями лака.

Для соединения необходимо подготовить втулки, распорки и болты. Для постройки балясин своими руками придется брать деревянные бруски.Если у вас есть токарный станок, вы можете оригинально украсить их в домашних условиях. Цена готовых точеных балясин очень высока. На фото конструкции вы можете увидеть стойки, расположенные на первой и последней ступенях пролета, которые имеют больший размер, чтобы перила выглядели завершенными. Есть еще один вариант — купить готовый комплект балясин. Чтобы соорудить гнутый поручень, можно взять тонкие рейки и склеить их.

Монтаж деталей лестницы

Сначала следует установить опорную стойку.После выравнивания несущей балки по вертикали ее бетонируют или закрепляют анкерными болтами. На установленную стойку следует положить подготовленные ступени, разделив их кожухами. Выровняв их положение (на фото видно перекрытие ступеней шириной примерно 50 мм) следует закрепить детали болтами. Затем следует установить балясины на дюбель до широкого края ступеней. С помощью саморезов следует закрепить на них поручень.

На этом завершаются работы по изготовлению обмотки своими руками.Остается только нанести на изделие слой защитного покрытия. Очень важно соблюдать технологию в процессе строительства, чтобы конструкция была безопасной и надежной. Поделитесь своим опытом обустройства деревянных ступеней для дачи, оставив комментарии.

Просмотры сообщений: 306

DIY Design: как построить свою собственную винтовую лестницу из простых шаблонов фанеры

Архитекторы: Продемонстрируйте свои проекты и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производители: Чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Если вы когда-нибудь задумывались о строительстве собственной винтовой лестницы, но не знаете, с чего начать, Бен Уеда из HomeMade Modern только что приблизил вас на один шаг к тому, чтобы воплотить ее в жизнь с помощью этого недавно опубликованного обучающего видео и бесплатных файлов САПР.

Применяя знания и навыки, которые он разработал в архитектурной школе Корнельского университета, Уеда исследует сечения цифрового производства и традиционных методов строительства, чтобы предложить широким массам идеи, шаблоны и инструкции для самостоятельного проектирования.В этом сегменте он сочетает фрезерование мебельной фанеры с ЧПУ с приклеиванием, зажимом, шлифованием и забиванием с использованием традиционных ручных инструментов, в результате чего получается изящная винтовая лестница из штабелированной фанеры (без перил, скоро появится), прикрепленная к стандартной стальной балке.

Блог HomeMade Modern, основанный архитектором, скоро предоставит бесплатные файлы САПР для 12 фигур, вырезанных на станке с ЧПУ на ¾-дюймовые фанерные листы, вместе с полным фото-текстовым руководством и списком инструментов и запасы.По его оценкам, хотя этот проект требовал много времени и труда, он был значительно дешевле, чем большинство сборных металлических винтовых лестниц.

Уеда также объявила, что HomeMade Modern подписала соглашение с Autodesk о работе в новом здании BUILD Space, современной мастерской в Бостоне, посвященной исследованиям и прототипированию цифрового производства и автоматизации строительства для индустрии AEC. И архитектор приглашает сообщество A&D предлагать и, возможно, даже сотрудничать над идеями DIY, которые он сможет реализовать на объекте Autodesk.

Найдите все свое архитектурное вдохновение через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.

Винтовая лестница Хьюстон | Кованые лестницы, монтаж

Если вам нужен максимальный стиль в минимальном пространстве, позвоните нам по поводу установки винтовой лестницы . Он сделает террасу на крыше или чердак более доступной и придаст элемент изысканности внутри или снаружи.Независимо от того, являются ли ваши причины практичными или эстетическими, позвоните нам по поводу ступеней из кованого железа и ручной ковки свитков.

Винтовая лестница существует с V века, но до недавнего времени единственным практичным вариантом было дерево. Современная обработка металла позволяет изготавливать из металла изящно изогнутую лестницу и поручни. Их можно украсить деревом, плиткой и другими материалами. Обращаясь к нам за изготовлением лестницы, вы получите профессиональный уход и материалы высочайшего качества.Мы поможем вам найти лучшее и наиболее стабильное место для их размещения и сообщим, есть ли какие-либо ограничения.

Отличная экономия места

Главная особенность винтовой лестницы — ее компактность. Ступеньки исходят наружу от прочного центрального столба, который крепится к земле или полу, и вверху в потолке или на площадке под открытым небом. Его также можно укрепить у ближайшей стены. Этот тип лестницы может занимать всего 5 футов в диаметре или быть намного шире, чтобы добавить больше драматизма.

Установка для винтовой лестницы

Винтовая лестница мгновенно добавит визуального интереса вашему дому или бизнесу. Его изогнутые линии напоминают о природе и безмятежности — как цветок или раковина наутилуса. Помещенный внутрь, он добавляет органичности стерильному помещению. Он красиво разделяет угловые или коробчатые пространства и аккуратно соединяет основной этаж с чердаком или чердаком.
Снаружи они могут быть привлекательным, но практичным дополнением к лифту или парадной лестнице.Они могут создать отдельный вход в общие помещения. Лучше всего то, что они не требуют раскопок и затрат, как обычные лестницы. Мы также можем создать балконы, галереи и поручни в тон.

Выберите свой дизайн
Architectural Fabricators специализируется на изделиях из кованого железа. Податливый при нагревании и твердый при охлаждении, этот сплав дает большую художественную свободу. Имея 20-летний опыт работы в качестве производителей, мы можем создать индивидуальную винтовую лестницу, которая подчеркнет линии и стиль вашего дома.Возможности дизайна практически безграничны.

-Случайные завитки в стиле ар-деко
-Чистые геометрические узоры
-Ручная ковка с завитками, включая C- и S-образные изгибы

Прямые или перекрученные пикеты с такими элементами, как открытые корзины, цветы, лилии и костяшки пальцев

Ступени — место, куда вы ставите ступни — могут быть сделаны из текстурированного металла или из другого материала, препятствующего скольжению.

Идеи лестницы

У вас в голове есть идея винтовой лестницы, но вы не совсем художник? Вы нашли чертеж в Интернете, но слишком боитесь купить комплект и сделать его самостоятельно? (Мудрая идея, учитывая сложную конструкцию).Расслабиться! Наша команда дизайнеров с помощью чертежей САПР гарантирует, что ваша идея обретет форму именно так, как вы этого хотите. Вы утвердите его до того, как начнутся какие-либо работы. А затем мы установим его в соответствии с самыми высокими стандартами и местными строительными нормами.

Мы можем добавить любые аксессуары, которые вам могут понадобиться внутри или снаружи: подходящие балконные перила, забор из кованого железа, оконные решетки и дополнительные защитные ворота для предотвращения несанкционированного доступа. Наши методы проектирования ограждений и ворот уникальны для каждого клиента и всегда ставят безопасность во главу угла.

Доверьтесь профессиональному изготовителю лестниц

Многие компании заявляют, что обладают навыками создания винтовой лестницы, но мы видим много ошибок — ошибок, которые могут быть опасны для пользователей. Если сборка не будет сделана из высококачественного сварного металла и не будет измерена с точностью, натяжение может снизиться. Пикеты должны быть прямыми и равномерно расположенными; угол ступеней должен быть точным; сварные швы и стыки должны быть безупречными.

Эта точность — еще одна причина того, что винтовая лестница не предназначена для самостоятельного строительства.Мы можем создать его для вас с минимальными затратами — не нужно вдаваться в подробности. Если вы хотите, чтобы он доставил вас из пункта А в пункт Б, мы будем рады вам помочь.

Независимо от того, какой тип изделия мы производим, мы знаем, что вы останетесь довольны результатом. Мы уделяем работе такой же уровень внимания и строгие стандарты. В результате у нас никогда не было жалоб от клиентов. Мы гордимся нашим рейтингом A + с рекомендациями Better Business Bureau и Angie’s List.

Позвоните прямо сейчас, чтобы получить бесплатную оценку стоимости винтовой лестницы в Хьюстоне, Сайпрессе, Кэти и во всех местных сообществах Техаса.

4 Недостатки винтовой лестницы

Думаете добавить в свой дом винтовую лестницу? Вы должны иметь в виду несколько факторов.

Винтовая лестница — это лестница с одной центральной опорной стойкой, с которой все ступени ответвляются и поддерживаются. Каждый протектор расширяется по мере удаления от центральной стойки перемычки, при этом любые перила или перила прикрепляются к самой дальней стороне протектора. Винтовая лестница в основном используется в домах, где пространство минимально, а лестница вращается поверх самой себя, площадь лестницы на самом деле меньше, чем у традиционной лестницы.

Многие люди считают эти лестницы стильными и современными, поэтому мы ищем причину, по которой они могут оказаться не такими, какими они были. Со временем мы слышим, как все больше и больше людей просят нас вывести их из домов.

Непрактичный поток вниз по лестнице.

Со всеми лестницами, когда люди спускаются по ним, они стремятся спуститься по кратчайшему пути в соседние комнаты. Если лестница поворачивает налево либо с забежными ступенями, либо с площадкой для четверти, самый быстрый спуск по лестнице будет по левой стороне.

Спускаясь по винтовой лестнице, люди, естественно, захотят пройти ближе к столбу в центре, который является кратчайшим расстоянием вниз по лестнице. Однако это противоречит интуиции, так как чем ближе вы подходите к ножке, тем короче протектор, что делает его как самым быстрым, так и самым опасным маршрутом.

2. Оставляет пустое пространство.

Несмотря на то, что винтовая лестница занимает меньше места в чьем-то доме, почти во всех ситуациях вы получаете круглый след в квадратной комнате.Это оставляет пространство в углах у задней стены комнаты, эти дополнительные пространства не имеют практического жизненного использования и их лучше использовать, чтобы сделать лестницу больше и безопаснее.

3. Трудно переместить мебель

Винтовая лестница исторически использовалась в замках и старых каменных постройках. Причина в том, что это не позволит злоумышленникам подняться по лестнице, пока они держат в руках или используют оружие. Это связано с тем, что узкая ширина намеренно сужает людей, особенно при ориентации по часовой стрелке.

Такой дизайн, даже несмотря на то, что он практичен в историческом смысле, не позволит использовать их в жилых помещениях в современных условиях. Расположение винтовой лестницы, не позволяющей людям использовать оружие, по своей сути затрудняет перенос мебели по лестнице.

4. Стоимость перепродажи

Винтовая лестница может показаться вам очень привлекательной, но на других она может иметь противоположный эффект. В отличие от других лестниц, которые могут не поджечь мир, они не отменят продажу или не повлияют на стоимость вашего дома.

Однако винтовая лестница — это то, что разделяет мнение, и потенциальный покупатель, смотрящий на ваш дом, может увидеть винтовая лестница только как минус и что-то, что нужно будет удалить. Если вы смотрите на винтовую лестницу, не следует упускать из виду возможное влияние на стоимость перепродажи.

Есть 4 недостатка винтовых лестниц. Если ваше решение было оспорено этой публикацией, и вы думаете о других вариантах, почему бы не взглянуть на другой пост в нашем блоге о различных типах доступных лестниц.
