Проводка электрики в бане: Проводка в бане и парилке: правила и рекомендации

Основные требования к созданию проводки в бане

Из-за наличия условий для передачи напряжения к человеку установлены особые требования к проводке в бане, поскольку рядом вода и источники воздействия на целостность проводов. Не забывайте о способности материалов к возгоранию, поскольку обычно бани создают из дерева оно может загореться в случае короткого замыкания где-то в сети.

Выделим перечень основных требований:

Вводной распределительный щиток рекомендуется монтировать в защищенной области строения – это может быть специальное место, выделенное для него, тамбур либо отделение для отдыха. Необходима установка дополнительного УЗО либо дифавтомата с чувствительностью на утечку тока менее, чем в 0,05 Ам на основе требований IP 44.

Рекомендуем использовать дополнительное заземление с помощью PE-проводника на основе высокого уровня емкости, чтобы хватило для всех потребителей. Для котла необходимо обеспечить отдельное заземление.

Если есть возможность используйте оборудование с защитой на уровне IP55, поскольку кабели, использующиеся для него обладают тремя жилами и собственным заземлением с изоляцией стойкой в температурном режиме от -40 до +130 по Цельсию.

Желательно применить неразъемную линию подачи электрического тока от щитка ко всем потребителям. Это очень удобно и возможно, поскольку баня обычно не обладает большими размерами. И это поможет избавиться от использования распределительных коробок.

Рекомендуем монтировать провода в металлорукава либо огнеупорные версии гофры. Изоляцию разрешается создавать на основе невозгораемых материалов либо с эффектом самозатухания.

Элементы проводки закрепляются с помощью различных диэлектриков, а саморезы, шурупы либо гвозди полностью исключены.

Вся информация, касающаяся безопасности электропроводки в бане содержится в ПУЭ. Потратьте немного времени и изучите правила, поскольку в них раскрываются очень важные моменты способные облегчить процесс монтирования правильной электропроводки. Ознакомьтесь с фото проводки в бане чтобы вы знали, как она выглядит в правильных примерах.

Что сделать на подготовительном этапе?

В первую очередь создается подробная схема проводки в бане с учетом специфики помещения. Для этого рекомендуем обратится к специалисту, обладающему опытом работы с подобными строениями, поскольку необходимо учитывать различные нюансы, заключающиеся в суммарной мощности и количестве потребителей электрической сети.

Можно использовать однофазный вариант либо трехфазный, если потребуется увеличенная мощность. Обычно используется однофазная линия с мощностью до 14 кВт. А трехфазная требуется, если мощность будет достигать до 42 кВт. Далее вычисляется продолжительность сечения проводов, вид УЗО, версия, использующихся автоматов и других элементов входящих в сеть.

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Выбранный вариант отмечается на схеме, чтобы со временем не забыть где был ввод и от куда велись провода, на какой высоте и какой вид кабеля использовался.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

• Нельзя опускать кабель ниже шести метров до проезжей части;
• Расстояние до пешеходной части не менее 3,5 метра;
• Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
• Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

• Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
• Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
• Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
• Для ввода в баню применяется стальная втулка;
• Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
• Создается качественное заземление и потребуется установка громоотвода.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

• Необходимо правильно установить распределительный щиток;
• Вся разводка идет от распределительного щитка;
• Подключаются осветительные приборы;
• Монтируются необходимые розетки.
• Выполняется остальная часть указанная в схеме проводки.

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

• Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
• Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
• Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

• Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;

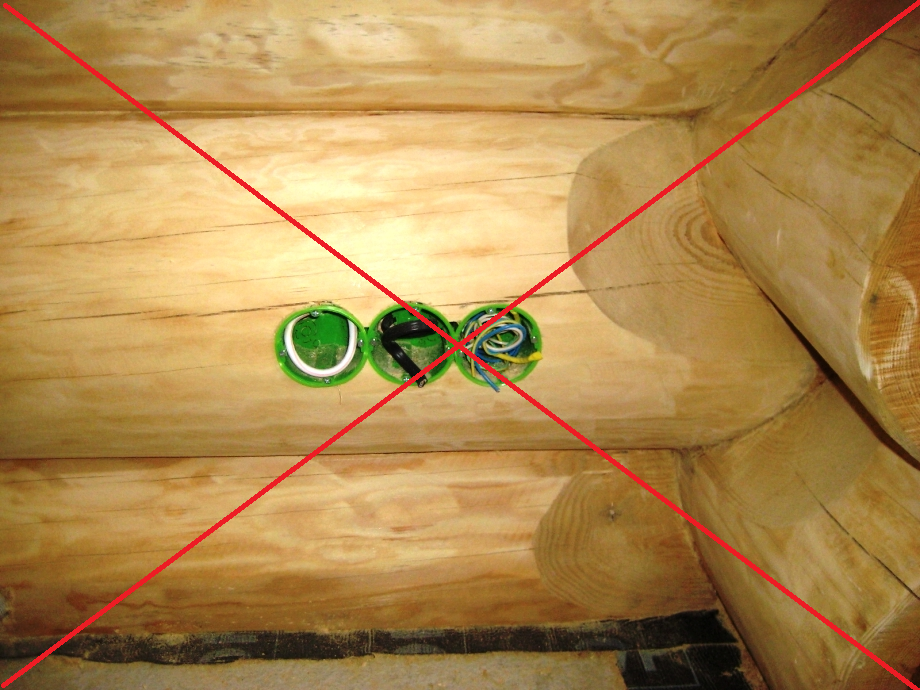

• Если строение создано из дерева потребуется открытый тип проводки кабеля;
• Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
• Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
• Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
• Жилы различных проводов можно соединять с помощью пайки либо сварки;
• Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Фото проводки в бане

Монтаж электропроводки в бане, сауне.

Монтаж электрики — Миасские бани и сауны. Баня бочка под ключ с

Без освещения не обойтись ни в одном помещении, включая и баню бочку. Но монтаж электрических приборов в банях имеет свои особенности, ведь условия эксплуатации в жарком и влажном помещении далеко не стандартные. Об установке освещения и проведению проводки в бане бочке своими руками поговорим в статье.

— Как установить светильник в Бане-Бочке?
— Как протянуть проводку в Бане-Бочке?

Светильники (термостойкие) устанавливаются над дверями, проводку тянут по потолку сквозь перегородки. Начните с парилки.

Просверлите отверстие в перегородке, установите светильник.
Провод протяните через перегородку, уложите его в кабель-канал (по потолку).

Подсоедините последовательно светильник: один провод тянется из парной, другой пойдет на улицу. Просверлите сквозное отверстие над входной дверью.

Длинным сверлом просверлите отверстие вверх так, чтобы проем двери и сквозное отверстие соединились – здесь нужна предельная аккуратность.
Протяните оба провода (один из предбанника, второй из дверного проема) на улицу. Присоедините контакты обоих проводов к фасадному светильнику и установите его. Таким образом, у Вас соединились 3 светильника (если предусмотрено комплектацией). Кабель опустите вниз по проему до высоты установки выключателя (по той стороне, где не будет петель у двери).

Просверлите отверстие в перегородке глубиной около 10 см на высоте установки выключателя и соедините его с другим отверстием со стороны фасада. Отрежьте провод по длине, чтобы его хватило до выключателя, разделите его на две жилы. Одну жилу протащите в канал для выключателя, вторую – соедините (скрутка и пайка либо болтовое соединение) с одной из жил остатка провода и заизолируйте. Вторую жилу от остатка тоже протяните к выключателю.
Далее, опустите остаток кабеля вдоль коробки до самого низа.

Просверлите длинным сверлом сквозное отверстие через перегородку на улицу (подобное действие выполняли чуть раньше, только вверх), здесь главное сверлить наискосок, чтобы не попасть в ленту и не сделать дыру там, где не нужно!

Протягиваем кабель и прикручиваем вилку. Подсоединяем выключатель, готово!

Электропроводка для бани своими руками, советы по монтажу и видеоурок

Если баня является отдельной постройкой, обычно протягивают силовой кабель от главного, расположенного в доме, распределительного щита. Линию защищают отдельным автоматом.

Прокладка силового кабеля

Воздушный способ. Если от бани до дома более 25 м, ставят промежуточную опору. Над проезжей частью кабель располагают на высоте 6 м от земли (не менее), над пешеходной дорожкой просвет должен быть 3,5 м. Для силовой линии используют самонесущие изолированные кабели (СИП) сечением минимум 16 кв. мм. Для бани этого достаточно. СИП закрепляют анкерными зажимами-натяжителями. При переходе в строение бани применяют другие кабели: NYM, ВВГнг (10 кв. мм в сечении), используя герметичные соединители типа «медь-алюминий». В деревянную стену кабель проводят через втулку.

Земляной способ. Этот метод предусматривает использование бронированных кабелей ВБбШв (и подобного типа) с жилами из меди, имеющими сечение 10 кв. мм. Этот кабель укладывают в траншею глубиной не меньше 0,7 м, предварительно засыпав на дно 10—сантиметровый слой песка. Сверху кабель также засыпают песком. В качестве механической защиты можно использовать кирпичи. Если кабель спускается в землю по стене (столбу), используют металлические уголки или трубы высотой 1,8 м и более.
Монтаж кабеля в щиток бани

Ввод кабеля производят через металлическую (стальную) втулку для защиты его от повреждений. Щиток устанавливают в тамбуре или в комнате отдыха. Для подключения к щитку кабель освобождается от брони, и его жилы подключаются к входному автомату. Ставят молниезащиту и делают местное заземление.

Монтаж автоматов и розеток

В щитке монтируют входной автомат и необходимые для проводки электролиний во влажные помещения бани дифавтоматы, автоматы и УЗО, разделяя их на группы. Ток отключения для УЗО выбирают в пределах от 10 до 30 мА. При прокладке электропитания используют провода NYM или ВВГнг. Сечение их, соответственно, выбирают в 1,5 и 2,5 кв. мм для приборов освещения и розеток.
Прокладка электропроводки в бане

Розетки и выключатели должны иметь класс защиты минимум IP-44 (оснащены крышками). Их обычно устанавливают в комнатах отдыха и предбанниках на высоте от уровня пола 80-90 см. В моечной комнате и парной розетки, как правило, не монтируют. Светильники для бани должны быть класса защиты IP-65. Прокладывая провода до электроприборов, выбирают максимально короткий путь, а ввод производят снизу, используя маленькое U-образное колено: в этом случае конденсат не затекает внутрь. Провод выбирают с двойной изоляцией (например, типа ПВС). Для парной и топочной нужен термостойкий провод с силиконовой изоляцией. Провода можно укладывать в металлические или специальные пластиковые трубы, а также в гофрированные гибкие трубки из негорючего материала.

Главное помнить, что монтаж электропроводки в помещениях бани надо выполнять, соблюдая нормы электро- и противопожарной безопасности. Тогда пар действительно будет «легким».

Правила монтажа электропроводки

• Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
• Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.
• Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.

Меры безопасности при монтаже

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку. В нагревательный бак делать следует отдельный провод – это важно.

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.

Электропроводка в бане видеоурок

Читаем дальше — узнаём больше!

Требования электротехнического кодекса для ванных комнат

Подобно проводке в других частях дома, электрическое обслуживание в ванных комнатах должно соответствовать требованиям правил, установленным вашим местным отделом инспекции зданий. С годами эти требования стали более строгими, поскольку кодекс стремится идти в ногу с растущими требованиями к электричеству в ванных комнатах.

Большинство требований электротехнических норм для домов основаны на NEC (Национальном электротехническом кодексе). NEC — это официальный документ, составленный комитетом электриков и специалистов в области строительства, целью которого является обеспечение минимальных стандартов безопасности для электромонтажных работ.Он пересматривается каждые три года (2014, 2017, 2020 и т. Д.), И хотя изменения, внесенные в новые редакции, обычно незначительны, рекомендуется всегда проверять последнюю редакцию NEC при планировании новой ванной комнаты.

Помните, что ваш местный код всегда заменяет NEC. Хотя большинство местных кодексов основаны на NEC, это не всегда так. Местные кодексы могут иметь более мягкие требования, чем NEC, или, в редких случаях, они могут иметь более строгие стандарты.

Некоторые домовладельцы с удивлением узнают, что их существующая электропроводка в ванных комнатах не соответствует требованиям действующих норм.Обычно это не повод для беспокойства. В последнем кодексе содержатся требования, направленные на новое строительство или капитальный ремонт, при котором площадь ванной комнаты увеличивается. Существующие ванные комнаты в старых домах редко будут соответствовать всем этим требованиям, и домовладельцам обычно разрешается проводить текущий ремонт и реконструкцию, не доводя всю ванную комнату до «норм». Например, в старой ванной комнате, обслуживаемой одной электрической цепью, обычно разрешается заменять осветительные приборы или розетки, не доходя до дополнительных цепей, необходимых для нового строительства.

Когда профессиональный электрик выполняет работы с вашей ванной комнатой, он или она будет знать, какие типы обновления кода являются обязательными, и когда существующие конфигурации проводки могут остаться прежними. Если вы выполняете электромонтаж самостоятельно, проконсультируйтесь в местном отделе инспекции строительства.

Но каждый раз, когда вы делаете серьезную реконструкцию, вы должны следить за текущими требованиями к коду для нового строительства. Если возможно, приведение вашей ванной комнаты в соответствие с нормативными требованиями сделает ее безопаснее, а также сделает ее более привлекательной для будущих покупателей.

Количество контуров

Хотя ванная комната может показаться небольшим пространством, которое может эффективно обслуживаться расширением цепи из соседней комнаты, NEC теперь требует как минимум двух выделенных цепей для каждой ванной комнаты:

• Штепсельная розетка на 20 А для подключаемых приборов. Все розетки должны иметь защиту AFCI и GFCI с помощью автоматических выключателей или отдельных розеток, обеспечивающих защиту AFCI и GFCI.
• Светильники и настенные выключатели должны быть в отдельной цепи.Схема на 15 ампер — это минимум, но часто это схема на 20 ампер, особенно если в эту схему встроена тепловая лампа. Вентилятор может питаться от этой цепи.
• Для гидромассажной ванны или любого другого большого приспособления или прибора в ванной требуется отдельный контур.

В то время как NEC предлагает, чтобы цепи ванных комнат были выделены для ванной комнаты, а не для обслуживания других комнат, ваша местная юрисдикция может разрешить это, поэтому проконсультируйтесь с местной инспекцией здания по этому поводу.

Освещение для ванной

Для NEC требуется как минимум один стационарный светильник в ванной комнате. Это может быть потолочный светильник, комбинированный вентилятор / осветительный прибор или светильник для умывальника.

Однако в большинстве ванных комнат есть по крайней мере еще один светильник, часто настенный светильник для умывальника над зеркалом или пара настенных бра по бокам от зеркала. Освещение является важной потребностью в ванных комнатах, и нередко используются три разных источника освещения: потолочный светильник, освещение тщеславия и третий свет в душе или встроенный с вытяжным вентилятором.Если вы добавите свет в душевую кабину, не забудьте о необходимых водонепроницаемых линзах, чтобы защитить и вас, и лампочку.

Вытяжной вентилятор

Большинство сообществ требует, чтобы в ванных комнатах было либо открывающееся окно, либо электрический вентилятор, который выводит влагу из ванной на улицу. В некоторых общинах может потребоваться вытяжной вентилятор, даже если в ванной есть окно. Вентилятор, безусловно, является хорошей идеей, какими бы ни были требования, поскольку отвод влажного воздуха — единственный лучший способ предотвратить рост плесени и грибка в вашей ванной комнате.

Вытяжной вентилятор для ванной комнаты должен быть достаточно мощным, чтобы адекватно выводить влагу из комнаты и выводить ее наружу. Вентиляторы измеряются в кубических футах в минуту. Обратитесь к местному продавцу, чтобы купить вентиляторный блок с мощностью CFM, которая соответствует площади вашей ванной комнаты.

Некоторые местные нормы и правила позволяют управлять вентилятором самостоятельно, в то время как другие требуют, чтобы вентилятор включал освещение. Доступны также комбинированные светильники, которые объединяют в себе освещение, вытяжной вентилятор и тепловую лампу или вентилятор-обогреватель.В зависимости от силы тока, потребляемой устройством, возможно, для этого устройства потребуется отдельная отдельная цепь.

Розетки розетки

Минимальное требование для розеток в ванной — одна розетка с защитой GFCI, обслуживаемая цепью на 20 ампер. Однако это минимум, и в большинстве ванных комнат будет по крайней мере две раковины, а часто и четыре или пять.

Выбирая раковины для ванной, помните о правильном их размещении.Вы должны держать емкость на расстоянии не менее 6 футов от края ванны или душа и не менее 1 фута от раковин. Избегайте размещения емкости над центром раковины, где шнуры от фенов и электробритв могут свисать в раковину. Сосуды лучше всего размещать в футе или около того слева или справа от раковины.

В зависимости от размера и глубины вашей ванной комнаты вы можете добавить общую розетку рядом с дверью, чтобы подключить пылесос. Если у вас есть столик для макияжа, включенный в план ванной комнаты, это отличное место для розетки.

Как подключить новую ванную комнату | Руководства по дому

Подключить новую ванную комнату, пока у вас еще есть доступ к стеновым стойкам и потолочным стропилам, совсем несложно. Вам понадобятся несколько инструментов, которые, скорее всего, уже есть в вашей мастерской. Это также хороший проект для тех, кто только учится делать свои собственные электромонтажные работы. Электромонтаж вашей собственной новой ванной комнаты сэкономит вам деньги и доставит вам удовольствие, зная, что вы сделали это сами.

Получите разрешение на электромонтаж

Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила позволяют домовладельцу-резиденту делать практически все, что может делать лицензированный электрик, но он должен следовать тем же правилам, что и профессионал. Все новые электромонтажные работы требуют получения соответствующего разрешения на электромонтаж и проведения необходимых проверок вашей работы. Процедура подачи заявки может незначительно отличаться в зависимости от отдела соблюдения строительных норм и правил, поэтому сначала позвоните, чтобы узнать, какую информацию вам необходимо предоставить в заявке.Каждый орган, имеющий юрисдикцию (AHJ), требует наличия чертежа, показывающего, где должны быть установлены все переключатели, розетки, осветительные и другие электрические устройства и как они должны быть подключены. Не обязательно готовить рисунок профессионального качества; будет достаточно нарисованного от руки плана этажа на миллиметровой бумаге.

Черновая обработка проводки

Отметьте расположение всех коробок на шпильках и просверлите все отверстия для кабеля. Вы можете провести новую проводку перпендикулярно к стойкам стены и потолочным стропилам через отверстия, просверленные в элементах каркаса, используя 1-дюймовую лопату.При сверлении этих отверстий убедитесь, что край отверстия находится на расстоянии не менее 1 1/4 дюйма от ближайшего края стойки или стропила, поскольку Раздел 310–4 NEC требует этого смещения. Вы также можете проложить трос Romex по бокам шпилек и стропил при условии, что он отведен как минимум на 1 1/4 дюйма от ближнего края стропил или шпилек. Когда вы проводите его по сторонам элемента каркаса, он должен поддерживаться скобами для кабеля в пределах одного фута от каждой распределительной коробки и с интервалами, не превышающими четырех с половиной футов.

Установите розеточные коробки для розеток, выключателей и осветительных приборов.

Как NEC, так и все местные нормы и правила требуют, чтобы ванная была оборудована как минимум одним 20-амперным прерывателем замыкания на землю (GFCI), защищенным ответвительной цепью для розеток. К этой цепи можно подключить освещение в ванной и вытяжной вентилятор, но рекомендуется предусмотреть отдельную 20-амперную цепь для питания цепей освещения и вытяжного вентилятора, особенно если вытяжной вентилятор содержит свет и обогреватель.Вы можете обеспечить защиту GFCI одним из двух способов: вы можете использовать розетку GFCI или вы можете установить автоматический выключатель GFCI на сервисной панели. Цепи освещения и вытяжного вентилятора не обязательно должны иметь защиту от GFCI, но, как и в ванной комнате, это рекомендуется для обеспечения безопасности. Установите все коробки непосредственно по бокам стоек и стропил таким образом, чтобы передняя кромка коробки была заподлицо с отделкой стен и потолка после ее установки.

Установите провод

Проложите весь кабель и вставьте концы кабелей так, чтобы они выступали на 6–8 дюймов от передней части коробок.Снимите внешнюю оболочку концов кабеля с помощью кабельного рыхлителя или канцелярского ножа и снимите 3/4 дюйма изоляции с проводов. Теперь вам следует позвонить, чтобы провести грубый осмотр. После установки отделки стен и потолка можно устанавливать выключатели, розетки и светильники. Подключите ответвленные цепи к выключателям GFCI и вызовите окончательную проверку перед установкой защитных пластин. Как только ваш проект будет отмечен зеленой отметкой, вы можете установить все крышки.

Ссылки

Биография писателя

Базируется в Колорадо-Спрингс, штат Колорадо.Джерри Уолч пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Family Handyman», «Popular Science», «Popular Mechanics», «Handy» и других изданиях. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладных наук в области прикладных технологий электротехники в колледже Элвина.

Электропроводка в ванной

Добавление освещения и электропроводки в ванную комнату — RSB Electrical

Сочетание воды и электричества смертельно опасно. Поэтому с точки зрения электробезопасности ванная может оказаться самым опасным и небезопасным помещением в доме. В ванных комнатах используется электричество, и в них влажная среда, поэтому для них требуется особая проводка. Независимо от того, проектируете ли вы ванную комнату для нового дома или реконструируете существующий, электропроводка потребует тщательного планирования.

Важно принять необходимые меры предосторожности, чтобы предотвратить любые повреждения, вызванные проблемами с электричеством и проводкой в ​​ванной комнате. Правильная планировка имеет решающее значение для системы электропроводки в ванной при установке освещения, вентиляции, обогревателей, сушилок и других электроприборов. Вот несколько соображений по освещению и подключению, чтобы обеспечить безопасность электрической системы в ванной комнате для пользователей:

Вентиляция

Непроветриваемая ванная комната вызывает накопление влаги и влажности внутри.Слишком большая влажность приводит к росту вредной плесени и грибка. В некоторых ванных комнатах есть окна, но держать их открытыми не во всех климатических условиях. Вентилятор в ванной комнате более эффективно удаляет влажный и несущий запах застоявшийся воздух, чем окна. Он также предотвращает накопление влаги внутри ванной комнаты. Многие модели вентиляторов оснащены обогревателем. Электропроводка вытяжного вентилятора аналогична потолочному. он просто легче по весу.

Освещение

Ванная комната требует достаточного освещения как для безопасности, так и для эстетики.Хорошо освещенная ванная комната нуждается как в общем, так и в функциональном освещении. Общее освещение помогает ориентироваться в ванной. Выбор автоматического освещения с датчиками обеспечит дополнительный комфорт. Избегайте установки подвесных светильников и используйте вместо них закрытые потолочные светильники. Используйте рабочее освещение, чтобы осветить зеркала, шкафы и туалетные столики. Светильники для ванных комнат и душевых должны быть либо во влажном, либо во влажном месте. Услуги профессионального электрика помогут вам найти идеальное решение для освещения вашей ванной комнаты.

Обогреватели

Установите обогреватель на безопасном расстоянии от ванны или душа. Нужна постоянная разводка, а переключатель управления обогревателем должен находиться вне ванной.

Электрические схемы

Перед планированием электропроводки в ванной комнате необходимо знать местные строительные нормы и правила. Требования местного строительного управления могут различаться в зависимости от района. Для некоторых кодов требуется, чтобы свет и вентилятор были в одной цепи, а в некоторых — в разных цепях от розеток.Большинство строительных норм и правил требуют, чтобы проводка была защищена GFCI, чтобы свести к минимуму электрические аварии, связанные с водой и электропроводкой. Как правило, в ванных комнатах имеется цепь с защитой GFCI на 20 А для розетки и цепь общего освещения на 15 А для вытяжного вентилятора, осветительных приборов и выключателей.

Выключатели

Установите брызгозащищенные выключатели в ванной, чтобы избежать риска поражения электрическим током и короткого замыкания, даже если вы прикасаетесь к ним мокрыми руками. Они предотвращают попадание воды на систему электропроводки.

Розетки

Все розетки в ванных комнатах должны быть защищены GFCI для предотвращения поражения электрическим током. Вы можете установить розетки GFCI на розетку.

Ванная комната должна быть хорошо освещена и тщательно оборудована. Наем профессионального электрика, который позаботится о проводке вашей ванной комнаты, — лучший способ устранить любые инциденты, связанные с электричеством.

Если вам нужен быстрый и недорогой электрик для дома или офиса, позвоните в RSB Electrical по телефону 480-485-4284.

Как подключить ванную комнату

13 июня Как подключить ванную комнату

Ванные комнаты уникальны для дома, когда дело касается электрооборудования.По своей природе ванные комнаты являются влажными, а вода и электричество — плохие гости.

Соображения по поводу электрических цепей для ванных комнат

Как и при любых других домашних электромонтажных работах, важно проконсультироваться с местными строительными нормами, прежде чем начинать электромонтаж в ванной. Строительные нормы и правила различаются в зависимости от района, но некоторые вещи являются общими. Например, обычно требуется, чтобы электрические розетки были в одной цепи, а вытяжной вентилятор и осветительные приборы — в другой.

Как и в других комнатах, установите выключатель света так, чтобы он находился примерно на уровне груди рядом с дверью.

Хотя в некоторых районах разрешено использовать освещение и розетки в ванных комнатах вместе с другими комнатами, это не всегда хорошая идея. Кроме того, большинство строительных норм и правил требуют, чтобы вся проводка в ванных комнатах была защищена GFCI.

Если горячая вода подается безбаквальным водонагревателем, строительные нормы и правила могут требовать, чтобы она была в собственном контуре.

Установка вытяжного вентилятора в ванной

Всегда полезно установить вытяжной вентилятор в ванной.Хотя местный строительный кодекс не требует этого, всегда полезно избавиться от влаги и выпустить ее наружу. Слишком много влаги способствует появлению плесени и грибка, что некомфортно в зимние месяцы, а ванные комнаты могут иметь свой специфический запах.

Установка и подключение вытяжного вентилятора для ванной комнаты аналогичны установке потолочного вентилятора, за исключением весового коэффициента.

Во многих случаях вентилятор подключается к тому же выключателю, что и свет, но не всегда.Если местный строительный кодекс не решает эту проблему, это зависит от архитектора или домовладельца. Время от времени вытяжной вентилятор и свет объединяются в одно целое.

Электропроводка светильников для ванной

Ванные комнаты должны быть хорошо освещены, поэтому важно предусмотреть как минимум два источника света — общее освещение, которое может быть встроенным в канистру или накладной светильник, и функциональное освещение у раковины / зеркала в ванной.

Общий свет может быть обеспечен низковольтной галогенной лампой или светодиодным прожектором.Любой из них обеспечит экономию энергии

Функциональное освещение обычно представляет собой ленточный осветительный прибор прямо над раковиной / зеркалом, но некоторые домовладельцы предпочитают размещать бра по обе стороны от зеркала. В конце концов, это просто вопрос выбора украшения.

В некоторых ваннах есть встраиваемый светильник с водонепроницаемой крышкой линз в душевой зоне, но в большинстве случаев в этом нет необходимости.

Электропроводка для ванных комнат

Запланируйте установку хотя бы одной розетки на стене рядом с раковиной.Это должна быть розетка GFCI на 20 ампер, и ее следует располагать так, чтобы шнур фена или аналогичного прибора не свешивался над раковиной. Опять же, электричество и вода — не очень хорошие друзья! В большинстве случаев ванные комнаты недостаточно велики, чтобы требовать дополнительных электрических розеток. Ни в коем случае нельзя устанавливать его ниже уровня раковины.

Помните, что ванная должна быть уютной и хорошо освещенной. Проектирование ванной комнаты и планирование электропроводки с учетом этого приведет к успеху!

Электропроводка в ванных комнатах — Электрооборудование Уайта Индианаполис

Планируете ли вы новый дом или реконструируете свой нынешний дом, электропроводка требует тщательного планирования.Ванные комнаты — это то место, где особенно важно знать правила и стандарты безопасности, прежде чем пытаться выполнить проводку. Ванные комнаты влажные и часто потребляют много электроэнергии, поэтому у них есть особые потребности, когда дело доходит до проводки. Мы составили список из нескольких вещей, которые следует учитывать при планировании соответствующей электропроводки в ванной комнате.

Какая электропроводка нужна для ванной?

Вентиляторы

Большинство ванных комнат влажные, и во многих нет окон для удаления влаги и запахов.Вентилятор для ванной более эффективно удаляет влагу и запахи даже с окнами.

Вентиляторы необходимы во всех новых ванных комнатах и ​​при ремонте. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но он имеет другие требования к проводке, чем стандартный вентилятор без нагревателя. Если вентилятор имеет встроенный нагреватель, он должен иметь свою собственную цепь на 20 А, называемую выделенной цепью. То же самое касается нагревательных ламп, настенных обогревателей и других встраиваемых нагревательных приборов.

Освещение

Многие ванные комнаты не пропускают много естественного света, поэтому необходимо установить много освещения.В общем, габаритные огни лучше всего размещать вокруг зеркала. Верхнее освещение имеет тенденцию оставлять ваше лицо в тени, когда вы приближаетесь к зеркалу. Боковые фонари можно комбинировать с светильниками, закрепленными на стене над зеркалом, для более полного освещения.

В ванных и душевых помещениях должно быть специальное освещение. Светильники для этих мест имеют один из двух классов: влажные места и влажные места. Любая осветительная арматура в «душевой зоне» (ванна или душевая и прилегающая комната на расстоянии трех футов по горизонтали и восьми футов по вертикали от края ванны) должна быть по крайней мере рассчитана на влажные помещения.Однако, если на приспособление может попасть брызг из душа, его необходимо рассчитать для влажных помещений.

Электрические схемы

В общем, основная электрическая проводка ванной комнаты включает в себя схему с защитой от GFCI на 20 ампер для розеток и схему освещения на 15 ампер для выключателей, светильников и вентиляционного вентилятора. В зависимости от вашего географического положения может потребоваться, чтобы освещение и розетки находились в разных цепях. Таким образом, если розетка отключает автоматический выключатель, свет не гаснет.В некоторых районах допустимо устанавливать освещение, розетки и вытяжной вентилятор в одной цепи на 20 ампер, если цепь обслуживает только ванную комнату.

Розетки

Все розетки в ванной должны иметь защиту от GFCI. Розетка с защитой GFCI отключит подачу электричества, когда обнаружит, что электричество течет через что-то другое, кроме розетки (например, воду или человеческое тело). Это очень важно для предотвращения поражения электрическим током, особенно во влажных и влажных условиях ванной комнаты.

Вы можете получить защиту GFCI, используя автоматический выключатель GFCI или установив выходы GFCI в цепи розетки. Если вы используете одну розетку GFCI, она должна быть подключена для защиты «по нескольким точкам», чтобы она защищала все выходы ниже по потоку в одной цепи.

White’s Electrical предоставит вам все необходимое, когда дело доходит до электропроводки в ванной комнате.

Электропроводка не только в ванной (или любой другой комнате!) Потенциально опасна, но и требует знания норм и стандартов для прохождения проверки.К счастью, электрики White’s Electrical являются квалифицированными, лицензированными электриками, которые понимают процесс и юридические требования к электромонтажу в ванной комнате. Свяжитесь с нами на Facebook, отправьте эту онлайн-форму для связи или позвоните нам сегодня, чтобы узнать, чем мы можем вам помочь!

Электромонтаж ванной комнаты — хорошее жилищное строительство

Сводка: Прокладка электрического кабеля, установка коробок для розеток и выключателей, а также подготовка коробок — это процесс, известный электрикам как грубый электромонтаж.Это необходимый компонент любого нового строительства или пристройки, и с небольшим указанием, с которым могут справиться даже домовладельцы с ограниченным бюджетом. Электрик Клифф Попеджой выбрал типичную ванную комнату, чтобы проиллюстрировать тонкости грубой проводки в соответствии с правилами. Он обсуждает необходимость спланировать расположение розеток, выключателей и приспособлений. На рисунке показано, как с помощью нескольких дополнений, выходящих за рамки минимальных требований кода, можно улучшить комфорт и функциональность ванны. После краткого описания различных типов электрических коробок он демонстрирует установку и размещение коммутационных и розеточных коробок, комбинации вентилятора / света и встроенного светильника.Он показывает свои методы прокладки кабеля, объясняет разницу между калибрами кабеля и требования к нормам для крепления кабеля. Наконец, он показывает, как подключить три коммутационных блока к домашнему каналу с панели. Советы включают рекомендуемые сверла, снятие изоляции с кабельных оболочек, умную маркировку проводов и способы расчета нагрузок в цепи. Дополнительно к видео: Как подключить ванную комнату

Если вы хотите вложить немного сил в дом или пристройку, которую вы строите, вы можете подумать о том, чтобы взять на себя черновую электромонтажную работу: установить коробки, проложить кабель и подготовить коробки перед тем, как повесить гипсокартон.Если стены открыты, это несложная работа, и большинство строительных отделов позволяют домовладельцам самостоятельно проводить электромонтаж. Задача по установке главной сервисной панели является сложной, и ее лучше всего доверить профессиональному электрику, но вы сэкономите деньги, выполнив остальную работу самостоятельно. И нет лучшего места для начала, чем ванная комната — пространство, в котором достаточно электричества, но не слишком сложно. Недавно я подключил кабель к небольшой ванной, которая была частью нового дома Habitat for Humanity в Сакраменто, Калифорния.Детали работы демонстрируют необходимые шаги для крепления коробок, прокладки проводов и выполнения предварительных соединений.

Как и во всех хороших строительных проектах, вы должны начинать с плана. В плане, который обычно создается архитектором или дизайнером, указывается, где должны быть расположены светильники, розетки, выключатели и другие приспособления. Это также лучшее место, чтобы проверить соответствие пространства нормам.

Национальный электротехнический кодекс (NEC) и местные нормативы, основанные на NEC, позволяют снабжать свет, вентилятор и розетки в одной ванной от одной цепи на 20 ампер или для всех розеток в ванных комнатах в доме. по 20-амперной схеме.В последнем случае светильники и вентиляторы в ванной подключены к 15-амперным цепям общего назначения. любой вариант не идеален.

Один ручной фен может сам по себе приблизиться к перегрузке 20-амперной цепи, поэтому я всегда подключаю каждую дуплексную розетку к отдельной 20-амперной цепи, а вентиляционный вентилятор и освещение — к одной отдельной 15-амперной цепи. . Если вы сомневаетесь в пропускной способности цепи, произведите расчеты нагрузки, чтобы убедиться, что вы не перегружаете ее.

Все розетки в ванных комнатах должны иметь защиту GFCI (прерыватель цепи замыкания на землю).Большинство инспекторов хотят видеть выходы на уровне счетчика или выше, хотя в коде не указана высота. Код действительно требует наличия дуплексной розетки в пределах 36 дюймов от края каждой раковины. Если стоит двойная мойка, поставьте между ними розетку. Подумайте об установке пары дуплексных розеток возле каждой раковины, если, например, в утренние часы входит фен или щипцы для завивки.
