Кладка печной трубы из кирпича своими руками: Печная труба из кирпича своими руками: виды, кладка, расчет

Содержание

как выложить печную трубу, размер трубы над крышей

Содержание:

Дымоход является одним из важнейших компонентов системы отопления в частном или загородном доме. С его монтажом сумеет справиться даже неопытный человек, но в этом деле необходимо знать определенные нюансы, нормы СНиП, а также возможные ошибки.


Особенности дымоходов из кирпича

В частном доме с отопительной котельной системой присутствует дымоход. Он предназначен для вывода продуктов горения топлива наружу. Сейчас существует множество конструкций дымохода. Необходимые инструменты и материалы для монтажа получится найти в строительном магазине. Хоть сейчас появились и новые разновидности дымоходов, но кирпичные конструкции до сих пор пользуются спросом.

Преимущества кирпичных дымоходов:

  • Относительно небольшие расходы на кладку дымовой трубы из кирпича.
  • Многообразие материалов для изготовления.
  • Отличные эксплуатационные характеристики, кирпичные дымоходы способны выдерживать температуру до тысячи градусов по Цельсию.
  • Эстетичная составляющая. Кирпичные дымоходы внешне красивые, они станут отдельным элементом украшения дома. Для их декорирования чаще всего используется керамический материал.
  • Отличная теплопроводность.

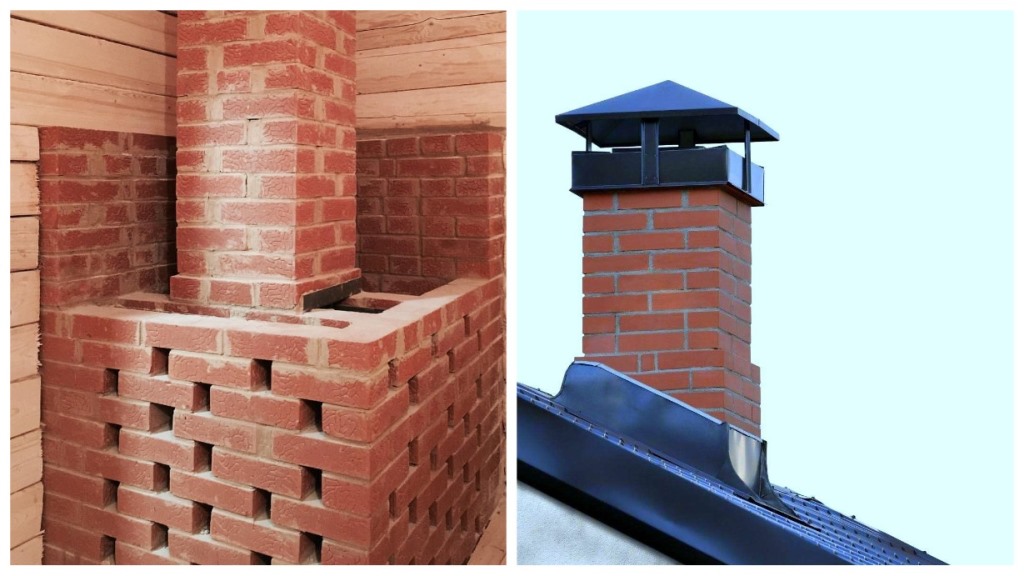

Разновидности кирпичных дымовых труб

Существует 2 разновидности кирпичных труб: коренная и насадная. Они используются для разных печей.

Насадной вид конструкции напрямую подключаются к печи, являясь ее продолжением. Коренные трубы размещаются неподалеку от котла, автономно. Для соединения их с печью используется специальный патрубок.


Коренная конструкция лучше всего подходит к чугунным изделиям в отопительной системе. Помимо того, несколько печей можно объединить в один коренной дымоход. В такой ситуации нужно грамотно определить диаметр трубы, которая справится с нагрузкой по выводу продуктов сгорания.

Рекомендация: иногда при установке коренной конструкции и ее подключении специальным патрубком к печи, требуется монтаж внутри дымохода трубы из металла. Кирпичный дымоход необходимо строить согласно всем строительным нормам.

Насадная труба напрямую исходит из котла и проходит через крышу. Она подходит для подключения только к одной печи.

Конструкция дымохода из кирпича

У обоих типов дымохода схожее строение. Отличие заключается только в том, что коренная конструкция способа включать в себя несколько печей. В таком случае понадобится несколько стояков и разделов. И тут все зависит от того, сколько этажей у здания.


Элементы, входящие в конструкцию дымохода:

  1. Разделка трубы (ее еще называют распушкой). Она предназначается для защиты горючих перекрытий. У разделки самая большая толщина стенок во всей конструкции, находится в диапазоне 35-40 см.
    Точное значение зависит от конкретной ситуации. В итоге получается изоляция приблизительно на 25 см.
  2. Шейка печи. Данный элемент дымохода расположен на участке от печи до разделки. Шейка печи включает в себя дымовую задвижку, предназначенную для регуляции тяги.
  3. Стояк трубы. Он изготавливается из кирпича, внутри него находится канал для вывода продуктов горения. Размещается стояк в перекрытии чердака, а также до разделки.
  4. Выдра. Данный элемент дымохода предназначен для гидроизоляции прохода трубы в кровле. Выдра устанавливается над крышей.
  5. Колпак. Устанавливается поверх шапки в оголовке трубы (подробнее: «Какой оголовок трубы дымохода сделать и как его установить»). Данный элемент защищает канал дымохода от попадания внутрь атмосферных осадков. Кроме того, грамотное размещение колпака увеличивает эффективность всей системы.

Требования, выдвигаемые к кирпичному дымоходу

СНиП — специальный документ, регламентирующий строительные нормы при возведении объектов. В него включены и отопительные системы в частных домах. Эти нормы стоит учитывать при кладке трубы из кирпича своими руками.

Основные пункты СНиП относительно кирпичных дымоходов:

  1. В дымоходе не допускаются перепады внутреннего диаметра, стенки должны быть ровными.
  2. Толщину дымохода нужно определять исходя из требований пожарной безопасности. Чаще всего, оптимальный показатель равен 10 см.
  3. Материалы, используемые для кладки кирпичной трубы, должны без проблем переносить воздействие высоких температур.
  4. Между трубой и стеной необходимо сохранять расстояние от 38 см.
  5. Ни в коем случае нельзя забывать о монтаже расширений, они устанавливаются в месте прохода трубы через перекрытия.
  6. Допускается отвод продуктов горения в вертикальном положении. Но в некоторых ситуациях невозможно построить дымоход без горизонтальных участков. В таком случае их длина не должна превышать 1 м.
  7. Для плоских крыш необходимо делать наружный участок дымохода в 1 метр.
  8. Для скатной крыши монтируется труба на расстоянии полутора метров от конька, при этом она должна возвышаться над ним не меньше чем на 50 см.
  9. Если труба находится на 3-метровом удалении от конька скатной крыши, то по высоте они будут вровень.
  10. В ситуациях, когда расстояние от конька крыши до дымоходной трубы больше 3 метров, необходимы специальные расчеты высоты внешнего участка. Нужно условно построить линию под углом 10 градусов к горизонту конька. Место пересечения определит высоту трубы.
  11. Для котельных систем на газовом топливе необходимо монтировать трубу таким образом, чтобы она возвышалась над крышей не меньше 5 метров.


Правильное размещение дымоходной трубы крайне важно, так как влияет на эффективность всей системы. Необходимо четко следовать указаниям по высоте дымохода. Длина трубы высчитывается по-разному, зависит от ряда показателей. В каждом отдельном случае ее наружный участок может различаться по высоте.

К промышленным кирпичным дымоходам выдвигаются особые требования. Длина трубы должна быть на 25 метров больше высоты любого здания в определенном радиусе.

Кирпич для кладки дымохода

Для самостоятельно монтажа дымохода из кирпича нужно предварительно рассчитать количество материалов. Необходимо заранее знать, сколько потребуется кирпича и цементного раствора. Особое внимание стоит уделить еще выбору материала, ведь от его качества напрямую зависит надежность кладки печной трубы над крышей, а также всей остальной конструкции. И тут есть несколько полезных рекомендаций.

Стоит понимать, что для материала, используемого при кладке такой конструкции, выдвигается требование огнеупорности. По форме кирпич нужен ровный, чтобы отсутствовали трещины и прочие дефекты. Специалисты рекомендуют закупать материал с маркой от 200 и выше. Оптимальный размер кирпича для возведения дымоходной трубы — 25x12x6.

5 см.


Между собой кирпичи скрепляются с помощью специального раствора, смешанного из цемента, песка и воды в определенных пропорциях. Его качество можно выявить по зернистости песка. Из мелкозернистых фракций получается идеальный раствор для кладки дымохода. Иногда в его состав включается глина. Нужно брать чистый материал, без каких-либо примесей.

Отверстие прохода трубы в кровле необходимо гидроизолировать. Это позволяет избежать стекания жидкости по трубе внутрь здания. Для реализации данной задачи чаще всего используют выдру — утолщение на наружной стороне кладки. Но ее можно заменить с помощью металлической детали — «фартука».

Демонтаж кирпичной трубы своими руками

Отслужившие свое дымоходы из кирпича не просто плохо обеспечивают вывод продуктов горения, но и представляют угрозу для человеческой жизни. Ведь в любой момент старая конструкция может развалиться. Такие дымоходы необходимо сносить и заменять новыми.

Процедура демонтажа предельно проста. Дымоход разбирается по кирпичу, начинается все сверху, с крыши. Постепенно демонтаж дойдет до основания, до печи. Но стоит понимать, что кирпичи посажены на цементный раствор. Поэтому для разбора кладки потребуются физические усилия. В некоторых случаях конструкция заштукатурена, что осложнит процедуру демонтажа. Читайте также: «Как выполнить демонтаж дымовой трубы – способы и правила безопасности».


Когда внешний участок дымохода снесен, можно переходить к разбору части трубы на чердаке дома. Чтобы избежать возможного обвала штукатурки с потолка, необходимо разместить на трубе специальные штробы.

С выполнением задачи отлично справятся молоток, кувалда или аналогичные инструменты. С их помощью удастся относительно быстро снести дымоход в частном доме.

Монтаж кирпичного дымохода

У многих хозяев частного дома возникает вопрос: «Как выложить печную трубу самостоятельно?». В первую очередь необходимо составить подробный план работ. Схему можно нарисовать самостоятельно либо заказать у квалифицированных людей. Они подберут оптимальное решение для конкретной ситуации. Во втором случае плане нужно внимательно рассмотреть. А уже потом можно переходить к самой кладке трубы из кирпича. Читайте также: «Как построить дымовую кирпичную трубу – пошаговое руководство».


Этапы монтажа кирпичного дымохода:

  1. В первую очередь идет монтаж насадной трубы. Для кладки дымохода применяется метод перевязки. Но предварительно нужно закрепить саму трубу на раствор к печи. Суть данного метода заключается в том, что в каждом ряду идет шаг на полкирпича. Такой подход позволяет достичь лучшего показателя сцепления. Кладка выполняется до того, пока между перекрытием и конструкцией не остается 5-6 свободных рядов.
  2. Теперь уже идет кладка распушки. Тут в обязательном порядке потребуется расширение наружного периметра. Подходящие размеры для внешнего уширения — 59×45 см. В такой ситуации нужно делать внутреннее уширение на 14×27 см. Расширение довольно просто реализовать. Достаточно сдвинуть на краях рядов кирпичи. Примерный размер сдвига — 4 сантиметра.
  3. Во время третьего этапа идет монтаж выдры. Требуется предельно внимательно подойти к выполнению данной задачи, чтобы избежать возможных ошибок. Для укладываемых рядов во время монтажа выдры необходимо создавать отступ наружу на треть. При этом первый ряд поверх расширения должен соответствовать предыдущему.
  4. Необходимо организовать стояк для трубы встык в кровле. Его кладка проводится на чердаке дома. Стояк проводится через крышу, он должен возвышаться над ней на 50-80 сантиметров.
  5. Заключительный этап включает в себя монтаж шейки дымохода. Когда он завершен, на конец шейки необходимо надеть оголовок с колпаком. Он будет защищать конструкцию от попадания атмосферных осадков.


Если следовать всем правилам и брать во внимание советы специалистов, то кладка дымоходной трубы будет выполнена без возникновения осложнений. Такая конструкция прослужит долго.

Изоляция распушки

Выше уже было упомянуто, что стенка распушки монтируется под расширение периметра. Данную конструкцию необходимо дополнительно теплоизолировать, чтобы обеспечить ее надежность и долговечность. Изолировать нужно весь участок трубы, который проходит через крышу.


Чаще всего, теплоизоляционный материал для этих целей изготавливается из асбеста. Но еще есть альтернативные варианты. Изоляцию можно сделать из металлического короба, надетого по периметру трубы. Свободное пространство между ним и трубой обычно заполняют песком либо керамзитом. В качестве теплоизоляции можно еще использовать войлок с глиняной пропиткой. Для этих целей также подойдет минвата. Качественная изоляция достигается в том случае, если ее слой по толщине будет от 10 см.

Частые ошибки при монтаже

В вышеописанном тексте были расписаны важные советы, следование которым поможет в монтаже кирпичного дымохода собственными руками. Но поскольку это довольно сложный процесс, во время его исполнения можно столкнуться с некоторыми трудностями.

Частые ошибки при монтаже:

  • Наиболее распространенная проблема — недостаточно высокая труба. В таком дымоходе не будет должной тяги, что негативно скажется на его эффективности. Особое внимание стоит уделить расчету размера печной трубы. Такой подход позволит избежать данной проблемы.
  • Несоответствие дымохода стандартам СНиП. Данные нормы создавались для того, чтобы построенные по ним объекты были максимально надежными.
  • Еще одна частая ошибка — использование некачественного или неверно замешанного цементного раствора. Кирпичная кладка с ним не сможет надежно держаться, со временем она полностью разрушится. Цементный раствор нужно замешивать таким образом, чтобы достичь однородной консистенции.


Важный совет: необходимо укладывать раствор цемента равномерно в процессе кладки.

Рекомендации от специалистов:

  • Следует выполнять перевязку кирпичей предельно внимательно во время кладки. При возведении дымохода могут использоваться половинные части кирпичей, четвертные и так далее. Для их разделения лучше всего использовать болгарку.
  • Нельзя укладывать кирпичи на слишком толстый цементный раствор. Иначе это негативно отразится на сроке службы конструкции. Оптимальная толщина — 4-5 миллиметров.
  • Помимо прочего, стоит помнить о регулярном обслуживании дымохода. В основном это касается его чистки. На стенках труб оседает сажа и иные продукты сгорания. Больше всего загрязняются конструкции с неровностями внутри. Регулярная чистка позволит сохранить эксплуатационные показатели дымохода, иначе они начнут ухудшаться.


инструкция по кладке, чертежи и фото

Грамотное возведение дымохода — процесс такой же серьезный, как и строительство самой печи.

Дымоходы из кирпича своими руками

Насколько правильно и аккуратно будет выполнена эта работа, настолько хозяин обезопасит свой дом и домочадцев от пожара или отравления угарным газом. Поэтому к постройке этого элемента нужно отнестись очень ответственно и сделать все максимально правильно и по инструкции. Дымоходы из кирпича своими руками выстроить можно, если есть опыт в этой работе, но в случае, когда она незнакома, лучше доверить ее профессионалу. Если не уверены в своих силах — лучше не начинать.

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

  • Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.

  • Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

Дымоход надсадного типа

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

  • Шейка печи — это часть дымохода, которая идет от печи до разделки. В ней располагают дымовую задвижку, которая будет регулировать тягу, необходимую для интенсивности горения или тления топлива.
  • Разделка трубы или распушка устраивается на проходе трубой каждого перекрытия, и предназначена для защиты горючих перекрытий от высоких температур. Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35—40 сантиметров, таким образом создавая по всему периметру изоляцию от 20—25 сантиметров.
  • Стояк трубы — это кирпичный столб с дымоотводным каналом внутри. Он располагается, как до разделки, так и в чердачном перекрытии.
  • Выдра — эта часть располагается сразу над кровлей и предохраняет трубу от попадания влаги – дождя, снега, конденсата и т.п.
  • Шейка трубы возвышается сразу же над выдрой.
  • Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.
  • Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала различных загрязнений и влаги. Также это приспособление способно создавать нормальную тягу в канале дымохода.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

  • По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

  • На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

  • Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
  • Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
  • Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

  • Первый ряд кладут такого же размера, как последний ряд распушки.
  • Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
  • Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Высота трубы над коньком

Дымоотводная труба должна подниматься над коньком кровли на полметра, если она расположена на полтора метра от него по горизонтали.

Взаимное расположение трубы и конька крыши

Если же она расположена ниже по скату, ее поднимают вровень с коньком или же ниже не более, чем на 10 градусов под углом к коньку. Эти параметры должны строго соблюдаться, так как они обеспечивают безопасность эксплуатации отопительного сооружения, проверены многолетним опытом.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

  • Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
  • В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
  • На трубе закрепляют металлический прут или сетку.
  • Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
  • Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
  • После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

Изоляция распушки

Несмотря на толщину стенок распушки, необходимо вокруг нее при проходе через перекрытие устроить теплоизоляцию. Ее делают из асбеста, пропитанного глиной войлока, или же устраивается металлический короб, который засыпается керамзитом или песком. Распушка должна быть изолирована на всю толщину потолочного перекрытия.

Гидроизоляция прохода

После завершения кладки шапки, можно устанавливать зонтик и приступать к гидроизоляции прохода трубы через кровлю.

Примерная схема гидроизоляции дымохода

Гидроизоляция — это очень важный момент в устройстве дымохода, и от нее зависят долговечность и эффективность его работы.

Расстояние, образовавшееся между трубой и кровлей, нужно прикрыть фартуком. Чаще всего для этих целей используется рубероид, который закрепляют на герметик.

Сверху этот слой гидроизоляции оформляется «фартуком», который делается из пристенного профиля или из специальной гидроизолирующей ленты. Она также крепится на кровельный материал с помощью герметика, а на трубе фиксируется предназначенной для этого планкой.

«Фартук» для дымоходной трубы

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

  • При кладке кирпичных рядов обязательно следует тщательно подбирать излишний раствор, который будет выступать вовнутрь дымоходного канала. Эти поверхности должны быть очень ровными, чтобы на них как можно меньше оседало сажных отложений.
  • Перевязка кирпичей в кирпичной кладке дымохода требует особого внимания, так как в такой конструкции может использоваться большое количество не цельных кирпичей, а их половинки, пластинки, третьи или четвертые части. Для того, чтобы ровно отрезать или отколоть кирпичи, можно использовать «болгарку» (шлифмашинку). Если ею надпилить нужную часть, легче будет отделить фрагмент требуемого размера. Пластины, которые необходимы в некоторых рядах кладки, придется отпиливать полностью, так как такие тонкие части могут просто сломаться.
  • Швы в кладке дымохода не должны быть слишком толстыми – их толщина может составлять четыре — пять миллиметров. Это необходимо соблюдать потому, что раствор, даже в застывшем состоянии, больше подвержен разрушению при воздействии внешних факторов, чем закаленный кирпич.
  • Ну и, конечно, очень важным мероприятием при обслуживании дымохода в процессе его эксплуатации является его своевременная чистка или периодические профилактические работы для предупреждения его засорения.

Видеоурок по кладке дымохода своими руками

Кладка дымохода — весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.

Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Дымоход – это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основной его задачей является отвод продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича – недорогого и надежного материала, обладающего необходимой прочностью и стойкостью как к низким температурам, так и к интенсивному нагреву.

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

  • Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.
  • Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.

    Выбор высоты дымохода в зависимости от расстояния до конька

  • Толщина стенок. В жилых домах она не может быть меньше 10 см.
  • Внутреннее сечение. Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

Размеры и конфигурация дымохода

Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формой ее внутреннего сечения считается круг. Однако выложить такую поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

Главные составляющие дымохода

Считается, что углы, как и шероховатости кладки являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется выполнять обработку внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

Однако необходимо иметь в виду, что такое устройство канала вывода дыма необходимо делать с особой тщательностью – от постоянных перепадов температур штукатурка может осыпаться.

Размеры дымохода зависят от габаритов строения – слишком большая труба на маленьком доме будет выглядеть довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм. Такая конструкция получится, если каждый ряд сложить из пяти кирпичей. Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

Особенности кладки дымохода

Кладка дымохода начинается непосредственно с верхней части печи, для этого на ее поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

Порядовка кладки распушки печной трубы

Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

  • Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно делать проверку вертикальности конструкции;
  • Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части цемента на одну часть извести и пять частей песка;
  • Оптимальная толщина раствора – 5-10 мм. Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
  • Очень важно обеспечить качественную заделку швов, для того чтобы полностью устранить возможность попадание искр из внутреннего пространства трубы на горючие поверхности;
  • Рекомендуется использовать только целые кирпичи. При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствора между ними должна быть минимальной.

Материалы для изготовления дымохода

Строительство дымохода предполагает наличие всего лишь двух основных компонентов: вам потребуется кирпич и раствор. Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

  • Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями – их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича – 250 х 120 х 65 мм;
  • Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество раствора напрямую зависит от размера зерен песка – чем они меньше, тем тоньше получится шов. Вода должна быть максимально чистой и мягкой, а глина – такой же, как при производстве кирпича.

Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию места стыка.

Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

Порядовка для кладки выдры кирпичного дымохода

При отсутствии выдры все зависит от того, какой материал будет использоваться для отделки – чаще всего применяется специальная схема, когда оцинкованное железо вставляется в специальный надрез в плоскости кладки, сделанный болгаркой.

Часто встречающиеся ошибки при устройстве дымохода

Правильный учет всех вышеперечисленных требований и особенностей позволит довольно просто сложить хороший дымоход для большинства печей. И все же довольно часто приходится встречаться с ситуациями, когда печные работы выполняются неправильно.

К числу наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимой тяги.

Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

Строительными нормами установлено, какого отклонения от вертикали необходимо избегать. Для печей и каминов этот показатель не должен превышать 30° при отклонении в сторону не более метра.

Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть – соорудить прямую трубу до выхода из крыши. Однако надо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

Дымоход из кирпича своими руками: как построить самостоятельно

Строить качественный кирпичный дымоход своими руками – это не тоже самое, что металлическую трубу крепить. Здесь важен каждый шов, герметичность и строгое соответствие правилам пожаробезопасности. Главная задача любого дымохода – это удалять из здания продукты сгорания топлива. А помогает этому процессу тяга, которая создается внутри дымоходной трубы – именно она выводит горячие пары и обеспечивает поступление воздуха в топочную камеру, чтобы поддерживать процесс горения. Главные преимущества кирпичного дымохода в том, что в любую погоду тяга у него отличная, вид замечательный, а служит он намного дольше современных металлических труб и сэндвичей. Итак, давайте разберемся – как построить дымоход из кирпича с соблюдением абсолютно всех правил.

Основные составляющие кирпичного дымохода

Итак, что конкретно из себя представляет кирпичный дымоход? В самом начале – надсадная труба, которая установлена прямо на печи. В ней – задвижка. Выкладывается надсадная труба с особой перевязкой кирпичей.

За пять-шесть рядов до межэтажного перекрытия надсадная часть заканчивается, и начинается шейка распушки. Распушка – это последующее уширение кирпичного дымохода, но ее сечение остается таким же, как и по всей трубе. Уширяется, по сути, только наружная часть распушки – на 25-40 см.

Та часть кирпичного дымохода, что выходит на чердак – это стояк, ровная часть, которая будет идти до самой кровли.

Следующая разделка – это выдра, специальное расширение с четырех сторон, не менее, чем на 10 см. Именно благодаря ему атмосферные осадки не попадают в щели между кровлей и дымоходом в чердачное помещение бани.

А вот после выдры уже кладется шейка – такого же размера, как и дымоход. Заканчивается ее кладка последним расширением, которое образует собой оголовок дымохода. На него уже можно поставить колпак из металла или дефлектор, чтобы сохранить сам дымоход от снега, дождя и разносимого ветром мусора. Да и для тяги это тоже хорошо.

О том, как правильно выбрать дымоход, можно узнать тут: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod-1-iz-2.html

Кладем дымоход – кирпич за кирпичом

Как именно происходит возведение и гильзование кирпичного дымохода, вы можете рассмотреть на пошаговом фото и видео, в вашем распоряжении также порядновка. А мы дадим вам попутные дельные советы, которые помогут вам добиться хорошего качества работы на всех этапах.

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм. Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал. Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа. А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно. Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, рекомендуем перейти по ссылке: http://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см. Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума. Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно.

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

А о том, как утеплить крышу бани, можно узнать, посмотрев видео http://stroy-banya.com/video/uteplenie-video/uteplenie-kryshi-bani-svoimi-rukami.html

видео-инструкция по монтажу своими руками, особенности кладки печной трубы, дымоходов для газового котла из кирпича, примыкания кровли, цена, фото

Несмотря на технический прогресс, без дымохода не обходится пока ни одна печь, котел или камин, где топливом служат уголь, дрова или газ. Да, они стали сложными по своей конструкции, что позволяет им не бояться коррозии, конденсата и противостоять сажевым отложениям. Данная статья будет рассказывать о том, как изготавливается обычная кирпичная труба для дымохода, которая знакома всем с раннего детства.

Строительный бум на коттеджное строительство охватил буквально всю страну, одновременно с этим снова возродился интерес к каминам и печам. Многие стараются воспроизвести в домах отопительные приборы по старым канонам, хотя сегодня это сделать довольно сложно.

Самостоятельная кладка печной трубы из кирпича

Увы, но не так часто сегодня можно найти того, кто сможет сделать печные трубы из кирпича.Поэтому сейчас будет рассказано о том, как самостоятельно сделать такой дымоход в собственном доме, цена которого не ударит по семейному бюджету.

Кладка стояка дымохода в чердачном пространстве

Устройство

Перед началом любого дела необходимо узнать в общих чертах о том, с чем нам предстоит иметь дело. В нашем случае, из каких элементов должна состоять труба для кирпичной печи. Сразу следует сказать, что не совсем верно считать, что достаточно просто сложить прямоугольную трубу.

Насадная труба Конструкция расположена в самом начале и устанавливается прямо на печи. Может быть оснащена задвижкой, состоит из 5-6 рядов.
Шейка распушки Уширение изготавливается таким образом, чтобы не изменилось сечение основного канала дымохода.
Разделка или распушка Выкладывается своими руками в несколько рядов. Она позволяет расширить наружную часть трубы.
Стояк Формируется в чердачном помещении и обычно это прямолинейная часть дымохода, которая подходит к кровле.
Выдра Расширение на трубе со всех сторон от 100 мм. Так вы сможете защитить чердачное пространство от дождя и снега, которые могут проникнуть туда сквозь щели. Если ее не сделать, влага постепенно разрушит несущие конструкции крыши.
Шейка трубы Расположена выше выдры и представляет собой ровный участок.
Оголовок дымохода Расширенная наружная кладка. Для защиты внутренней части дымохода на него можно установить металлический колпак или флюгарку. Вы можете существенно увеличить тягу в трубе, если правильно их подберете.

Совет: кладка кирпичной трубы ведется с таким расчетом, чтобы по всей ее длине внутренний диаметр был одинаковым.

Как правильно сделать переход с кирпичной трубы на сэндвич

Процесс кладки

После того, как мы узнали основные части нашей будущей конструкции, пора начинать основную часть работы. Предварительно подготовьте для нее все необходимые инструменты и материалы.

Чертеж

Сегодня будем разбирать стандартный вариант дымохода, хотя существует и достаточно других вариантов. Но, в этом случае он подходит не только для печи, а и для камина. Если вы установите вовнутрь металлическую трубу из специального сплава, он легко превратиться в дымоход для котла, использующего газ для работы.

На фото – схема стандартного кирпичного дымохода

Совет: выдру и распушку можно класть и по-другому, это будет зависеть от угла ската крыши и расположения дымохода относительно последней.

Не забывайте, что толщина швов в кладке напрямую влияет на размер канала.

Как выполняется дымоход для газового котла из кирпича

Начинайте кладку с надсадной трубы, строго соблюдая кирпичную перевязку. Она не должна доходить до перекрытия примерно 5-6 рядов. (См. также статью Труба для буржуйки: особенности.)

Сформируйте разделку и стояк

Выполните шейку распушки (разделки).

Инструкция ниже подскажет, как это сделать правильно:

  1. Используйте для создания дымового канала 5 кирпичей,его внутренний размер составит 270х140 мм, наружный 450х590 мм, благодаря вставкам половинок и четвертинок кирпича.

Совет: вставьте вовнутрь канала кирпичные пластины, чтобы соблюсти его габаритные размеры.

  1. Третий ряд кладки должен быть размерами 650х510 мм. Он также должен иметь внутри кирпичные пластины, их толщина примерно 60 мм. Если посмотрите изнутри, заметите, что разделка стала приобретать необходимую форму.
  2. Размер следующего ряда – 710х570 мм, внутри него следует вставить кирпичи толщиной до 100 мм.
  3. Выложите 5-й и 6-й ряды целым кирпичом, не забывая строго соблюдать перевязку.

Совет: если необходимо, вы можете сделать разделку выше, проложив еще один ряд под нижележащую кладку.

Сделайте в кровле отверстие, чтобы можно было в него вывести стояк наружу. Проведите его через кровлю. Остальная работа проводится непосредственно на крыше.

Здесь следует продолжить кладку стояка, внимательно следя за перевязкой кирпичей.Его следует сделать выше кровли на 1-2 кирпичного ряда.

Труба из кирпича для котла на газу

Выдра

Вам потребуется выложить девять рядов, при этом каждый последующий по наружному диаметру должен быть на четверть больше предыдущего.

Не забывайте во время работы о соблюдении внутренних размеров дымового канала, т.е. подбирайте кирпичные пластины таким образом, чтобы он не сужался и не расширялся.

  1. После кладки первых двух рядов у вас получится передний выступ, по краям размер не изменится.
  2. В 3-ем выдвиньте кирпичи, увеличив ширину выдры, плавно заводя передний выступ по бокам конструкции.
  3. В 4-ом ряду увеличьте длину боковых выступов.
  4. 5-й и 6-й ряды должны в итоге перекрыть зазор между кровлей и дымоходом с помощью увеличения длины боковых выступов.
  5. 7-й ряд – завершение кладки боковых выступов.
  6. 8-й и 9-й ряд – кладка четвертого выступа.Не забывайте о перевязке кирпичной кладки и правильно подбирайте пластины из кирпича для дымового канала.

Примыкание кровли к кирпичной трубе с помощью металлических уголков

Кладка шейки и оголовка

10-й ряд предназначен для формирования шейки дымохода. Ее размер лежит в прямой зависимости от его высоты.

Совет: не забывайте соблюдать все требования и нормы по устройству высоты трубы над кровлей, так как этого напрямую влияет на работоспособность камина и печи.

Сделайте оголовок, после сформирования шейки. Работа ничем не отличается от кладки распушки, поэтому особого труда для вас не составит. После этого подберите и установите на него колпак или флюгарку.

Вывод в кирпичную трубу для металлической печи

Вывод

Отвод отработавших газов из печей, каминов или котлов является важным этапом в обеспечении дома теплом. В данном случае следует руководствоваться требованиями и нормами, чтобы обеспечить безопасное взаимодействие с отопительным прибором. (СМ. также статью Канализация в коттедже: особенности.)

В данной статье был рассмотрен стандартный кирпичный дымоход, который можно встретить сегодня во многих частных коттеджах. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Кладка печной трубы. |Строительство и ремонт своими руками

В предыдущей статье посвященной конструкции дымовой трубы мы разобрали основные элементы дымовой трубы при строительстве печи. Теперь можно перейти к кладке дымовой трубы. Итак приступим. Чтобы дымовая труба качественно выполняла свои функции, диаметр внутренних каналов должен быть как минимум 200 см². При кладке печной трубы внутреннее сечение, выполняемое из кирпича не должно быть менее 140х140 мм (½ кирпича). В противном случае труба будет быстро забиваться сажей, начинать дымить, ухудшается тяга.

Необходимо перечислить основные требования к кладке дымовой трубы:
1. Для кладки необходим только качественный кирпич, то есть он не должен иметь трещин, шероховатостей, сколов и т.п. Если по каким-то причинам приходится использовать битый кирпич, то его тесаную сторону следует класть наружу, чтобы внутри была ровная поверхность, так как сторона с дефектами под действием высокой температуры покрывается трещинами и разрушается.
2. Швы кирпичной кладки заполняют густым раствором, причем раствор от того, в каком месте используется, должен быть различным:

  • до кровли — глиняный.
  • над кровлей — цементный либо известково-цементный.

Толщина раствора в швах кладки также разная: для глиняного — 5 мм, для цементно-известкового — 10 мм.
3. Расстояние между внутренней поверхностью трубы и легковоспламеняющимися конструкциями перекрытия, как минимум, должно быть в 1,5 кирпича.
4. Трубу следует изолировать либо асбестовым листом, либо двумя слоями строительного войлока, которые необходимо пропитать глиняным раствором и высушить.

Возведение дымовой трубы необходимо осуществлять в такой последовательности:
1. Сооружение шейки дымовой трубы до распушки. На рисунке ниже показана порядовка кладки трубы с одним и двумя дымовыми каналами.

 Выполнение дымовых каналов с указанием их размеров.                                                   а) четные ряды.б) нечетные ряды.

2. Выполнение распушки кирпичной дымовой трубы.
3. Возведение вертикального стояка трубы на чердаке.
4. Устройство выдры.
5. Кладка дымовой трубы на крыше здания.
6. Кладка оголовка дымовой трубы.Выполнение 4 рядов оголовка трубы с разным внутренним сечением дымового канала. а)130х130 мм. б)130х250 мм. в)250х250 мм.

Для безопасной работы рабочее место необходимо сответствующим образом оборудовать. То есть, помимо стремянки необходимо на крыше соорудить ограждение. Да, это затраты лишнего времени, сил, материалов, но в то же время гораздо безопаснее и эффективнее выполнять кладку печной трубы на высоте не беспокоясь об лишнем.

Еще полезные статьи по теме:

Понравилась статья?!Поделись ею со своими друзьями:

Печные трубы из кирпича: особенности кладки

Оформление кирпичной трубы

Кладка печной трубы из кирпича делается довольно часто, но в основном она полностью не состоит из кирпича, а просто обкладывается. Ведь тогда вы получаете прекрасный внешний вид с хорошими показателями работы всей системы. Сегодня мы расскажем об этих системах и правилах установки. Так же на видео в этой статье и фото будет возможность посмотреть наиболее сложные участки работы.

Требования, предъявляемые дымоходам

СНИП дымохода

Необходимо запомнить, что предназначенные для печей дымоходы из керамики должны соответствовать следующим требованиям:

  • Расстояние от колосниковой решетки до устья трубы должно быть не менее пяти метров.
  • Не ниже линии конька под углом 10˚.
  • Не ниже уровня конька.
  • Не менее 50 см над коньком или парапетом.
  • На 1,2 м выше уровня плоской кровли.
  • Герметизация печной кирпичной трубы не должна допускать потери отработанных газов.

Важно помнить, что размеры дымового канала из керамики не должен быть меньше, чем диаметр дымоотводящего патрубка котла или печи. К тому же этого существует специальный ГОСТ 9817-95.

Виды дымоходов

В принципе любой дымоход вполне можно сделать своими руками. Но затраты и качество отвода газов будет разная. Давайте рассмотрим, какие системы предлагает рынок сегодня.

Дымоход кирпичный

Такая конструкция прекрасно смотрится, ни имеет как свои достоинства, так и весомые недостатки.

Схема кладки кирпичного дымохода
Достоинства Недостатки
Это долговечный материал, который будет служить не один десяток лет.Обладает высокой теплоемкостью и сохраняет тепло на протяжении долгого времени.

Это пожаробезопасная конструкция, и контролирующие органы не будут иметь претензий.

У кирпичных труб есть и вполне серьезные недостатки:
  • Очень большой вес. И кирпичная труба для металлической печи и других облегченных конструкций просто не подойдет.
  • Так же вы на внутренней стороне не сможете сделать идеально ровную плоскость. Это будет задерживать выбросы и способствовать скоплению копоти.
  • Материал и раствор имеют пористую структуру и при наборе выбросов разрушается.
  • Цена работы слишком высока. Да и времени сделать надо много.
  • Так же в копеечку влетит и обслуживание.

Модульные дымоходы одноконтурные стальные

Самым лучшим материалом изготовления данной конструкции является нержавейка.

Схема установки модульного дымохода

Она дает массу преимуществ данной системе:

Достоинства Недостатки
  • Сечение трубы имеет круглый вид и не создает препятствий для выхода дыма;·         Внутренняя плоскость гладкая и это способствует выводу отработанных газов без остатка и не так образуется копоть;·         Цена конструкции не высокая;
  • Не большой вес позволяет применять практически для любых видов печей;
  • Инструкция по установке есть в описании и сделать работу может любой;
  • Не требует больших затрат на ремонт;
  • Материал не подвергается коррозии и имеет большой срок службы.
  • Без изоляции труба довольно быстро остывает при этом образуется конденсат в больших количествах;
  •  Данная конструкция имеет крайне малый срок службы, в пределах 15-ти лет

Гофрированные дымоходы стальные

Данный вариант довольно просто монтируется. На фото видно, он просто вводится в трубу. Поэтому монтаж не занимает много времени.

Дымоход из гофры стальной

Недостатки тоже есть. Здесь есть много ребер жесткости и они способствует скапливанию копоти. К тому же он не долговечен и имеет высокую цену.

Дымоход керамический

Современные керамические трубы можно использовать не только для отведения газов с различной температурой, но и для жидких и твердотопливных котлов. На сегодняшний день выпускаются специальные керамические трубы для дымоходов.

Они предназначаются исключительно для низкотемпературных котлов, в которых дым не нагревается до температуры, превышающей 200°С.

Керамика обложенная кирпичом

Керамические дымоходы отличаются:

  • Универсальностью;
  • Долговечностью и гарантией до 30-ти лет;
  • Особой механической прочностью;
  • Газоплотностью – исключает попадание дыма в помещение парной;
  • Абсолютной водонепроницаемостью;
  • Аккумуляцией тепла;
  • Противопожарностью при возгорании сажи;
  • Легкостью обработки;
  • Повышенной устойчивостью к частым изменениям температурного режима.

Из чего состоит дымоход

Прежде всего, следует разобраться, как устроена такая конструкция:

  • Несущий каркас, выполненный из легкого бетона.
  • Специальная теплоизоляция.
  • Специальные керамические блоки, предназначенные для дымоходов.

Сам дымоход визуально делится на следующие зоны: тройник для подключения котла или печи, тройник осмотра и прочистки, резервуар для сбора конденсата и основание дымовой трубы. Трубопровод для отведения конденсата должен быть оснащен сифоном, высота которого не должна быть менее 15 см.

Общая высота дымохода из керамики должна составлять не менее  пяти  метров. Чем выше будет дымоход, тем сильнее тяга. В случае возникновения аэродинамического сопротивления, остывающие газы будут иметь более тяжелый удельный вес, приводящий к снижению тяги.

Как смонтировать систему

На сегодняшний день керамические дымоходы UNI считаются одной из самых современных и перспективных дымоходных систем. Предлагаю рассмотреть на конкретном примере, как выполняется установка такого дымохода, и какие тонкости нужно учитывать при его монтаже. Независимо от страны-производителя, все должно выполняться в соответствии с Правилами пожарной безопасности Российской Федерации.

Схема установки керамического дымохода

Сам процесс установки керамического дымохода не представляет никаких сложностей: начав от основания и двигаясь вверх, вы постепенно монтируете каждую составляющую. Нужно помнить, что внутренняя труба верхней части должна входить внутрь нижней.

Внимание: При установке керамического  дымохода в деревянной бане следует обязательно учитывать вероятность ее осадки. Для этого не закрепляйте его жестко к крыше или перекрытию. Это позволит избежать повреждения дымохода.

Этап I. Подготовка к монтажу

Перед началом работ необходимо определиться с точкой подключения печи.

Как «подвесить» трубу кирпичной печи
  • Для установки керамического дымохода нужно выбрать идеально ровное и строго горизонтальное основание.
  • На него укладывают цементный раствор, а затем устанавливают модуль с оводом для подключения котла или печи. Обратите внимание, что именно тут располагается канава для отведения конденсата.

Этап II. Соединение дымохода

Кислостойкий раствор для швов готовится по следующему рецепту: на одну часть воды берут семь частей специального порошка. Замешивать его нужно при температуре воздуха около +20°С.

Внимание: В течение одного-полутора часов следует использовать весь приготовленный раствор. Запомните, что уже готовый раствор нельзя разбавлять водой!

Используется он так:

  • На модуль с патрубком устанавливается тройник, место стыка тщательно промазывается готовой смесью. Тройник предназначен для одновременного осмотра и чистки трубы.
  • Теперь можно устанавливать оставшиеся элементы дымохода. Затем при помощи влажной губки выравнивают все стыки и убирают лишний раствор. Это обеспечит гладкость и ровность внутренних швов и помешает оседанию сажи, избавив вас от необходимости в дополнительных чистках.

Внимание! Нужно следить, чтобы стыки двух прямых элементов не проходили в плите перекрытия. Это одна из самых частых причин пожаров в помещениях парных. Если по-другому никак, то необходимо тщательно заизолировать это место с помощью негорючих материалов.

Этап III. Обшивка керамической трубы

Профессиональные строители советуют выполнять обшивку керамического дымохода не огнестойким гипсокартоном или ГВЛ, а цементно-стружечными плитами или керамическим кирпичом.

  • По мнению экспертов, стекломагнезит нельзя отнести к разряду самых безопасных материалов для парных. Этот материал содержит значительную долю хлористого магния (MgClO2), который в условиях повышенной влажности подвергается гидролизу, сопровождающемуся выделением хлористого водорода.
  • В результате: охриплость голоса, разрушение зубов и раздражение органов дыхания у всех отдыхающих в бане. В некоторых случаях наблюдается потеря сознания – не даром хлороводород относят к третьему классу опасности. Именно поэтому ни в одном мировом государстве, за исключением Китая, не производят СМЛ.
  • Изоляционные плиты следует ставить до начала установки керамического элемента. Герметик рекомендуется наносить при помощи монтажного пистолета. Перед установкой очередного элемента нужно удалять излишки герметика.

Внимание! В процессе монтажа нужно следить, чтобы дымоход находился строго вертикально.

Этап IV. Закрепление дымохода

В том случае, если высота дымохода превышает высоту кровли на 1,50 м, а расстояние между точками раскрепления окажется больше 4 м, необходимо провести процедуру армирования.

Крепление дымохода при помощи стержней
  • Первый и наиболее популярный метод: с помощью стальных прутков диаметром 10 мм или посредством специального комплекса арматурных стержней от компании-изготовителя. Их закладывают в уже имеющиеся отверстия, а затем заливают жидким «цементным молочком». Необходимо следить, чтобы оно проливалось по всей длине армирования.
  • Второй распространенный метод – внешнее армирование посредством стальной ленты и стальных углов. Для дымохода монтируют внешний сварной корсет. Это обеспечивает дополнительное удобство утепления дымохода.
  • Третий очень надежный метод – армирование вентиляционных каналов. Их бетонируют от самого основания и усиливают при помощи арматурных стержней.

Этап V. Декорирование верхней части дымохода

Верхняя часть керамической трубы не отличается  особой привлекательностью. Поэтому ее часто обкладывают кирпичом:

Обкладываем трубу кирпичом

Внимание: Для работы вполне подойдет и рядовой кирпич и лицевой. Обязательное условие, материал должен быть полнотелым.

  • Для начала делается ровная площадка и по ней уже делается кладка;
  • Начинам от углов и делаем смещение в пол кирпича при каждом последующем ряде.
  • При кладке применяется цементный состав. Так же вполне подойдет и глиняная масса.
  • При ведении работ применяем меритель. Уровнем проверяем горизонтальность клаки и отвесом проверяется вертикальность углов.
  • Шов кладки не должен превышать одного см.
  • Шов должен быть полностью герметичен, пустот не допускается.

Отделать внешнюю часть керамической трубы можно при помощи любого другого негорючего материала.

За керамическим дымоходом нужен довольно простой уход. Дважды в год нужно выполнять проверку тяги и герметичности модульных стыков. По мере необходимости следует проводить очистку внутренних поверхностей от сажи. Этот дымоход доставляет гораздо меньше хлопот, чем другие.

Кладка печной трубы из кирпича дело не сложное, если вся система разборная. Отдайте предпочтение проверенным маркам и тогда конструкция будет служить долгие годы и не доставит проблем.

Как построить каменный камин

Если вы хотите воплотить в жизнь свою мечту о настоящем камине, у вас есть три варианта: газовый камин, каменный камин или сборный металлический дровяной камин.

Если металлические топки или газовые топки вам не по душе, эта страница для вас. Ниже я опишу шаги, необходимые для постройки каменного камина.

Строим камины из огнеупорного кирпича, огнестойкого раствора и других бетонных кладочных материалов.Успех вашего проекта каменного камина своими руками зависит от наличия правильных инструментов, выполнения соответствующих подготовительных работ и знания правильных этапов строительства.

Как построить каменную топку?

Камины из каменной кладки тяжелее своих современных сборных металлических аналогов. По этой причине вам следует залить под камин подходящую опору. Эта бетонная основа должна быть усилена, чтобы выдержать дополнительный вес, и должна быть примерно на 8 дюймов больше с каждой стороны камина.Глубина зависит от веса дымохода, корпуса КМУ, топки и очага.

Для получения надлежащей глубины и требований к армированию вам может потребоваться проконсультироваться с инженером или опытным подрядчиком по изготовлению каминов , который поможет вам построить долговечный камин из кирпичной кладки.

Многие закрытых каменных каминов приподняты над полом. В этом случае вы можете положить один или два ряда бетонных блоков на бетонный пол, чтобы поднять пол каменной топки.Блок CMU имеет высоту 8 дюймов. Обычно используется «половина высоты» (4 дюйма), чтобы добраться до десятидюймовой отметки. Имейте в виду — первый слой вашего огнеупорного кирпича на полу кирпичной коробки составляет около 2 ½ дюймов с легким слоем раствора. Это может быть важным возвышением, если вы строите очаг камина в передней части топки, поскольку вам нужно будет найти материал, который соответствует высоте пола топки (я объясню это подробно позже в этой статье).

Если вы строите уличный камин из каменной кладки, процесс будет таким же.

Укладка огнеупорного кирпича

Пол вашего каменного камина — самая легкая часть. Обычно мы устанавливаем огнеупорные кирпичи в виде непрерывной связки. Вам нужно будет разрезать огнеупорные кирпичи пополам молотком или мокрой пилой. Если вы расколите половину огнеупорных кирпичей молотком, вам нужно будет убедиться, что обрезанные стороны выходят за пределы стен топки или скрыты под ними.

Здесь я должен упомянуть важность наличия огнестойкого раствора для любой области, в которую потенциально может попасть огонь (в топке).Поэтому я лично использую шамот для всех моих огнестойких растворов. Я смешиваю песок, портландцемент и шамот в соотношении 3: 1: 1 до консистенции арахисового масла. Это 3 части песка, 1 часть шамота и 1 часть портландцемента. Использование шамота дешевле, чем готовых огнестойких растворов.

После этого используйте уровень и осторожно постучите огнеупорными кирпичами по слою раствора, чтобы выровнять их. Затем положите огнеупорные кирпичи в плотную стыковочную кровать. Это радует глаз и гарантирует, что огонь не разрушит строительный раствор со временем.Затем с помощью губки нанесите раствор на швы, как если бы вы затирали обычную плитку. Размер ваших огнеупорных кирпичей s составляет 9 дюймов на 4 дюйма на 2 дюйма.

Строительство боковых стен топки

Перед тем, как положить стены топки, необходимо определить ширину и глубину топки. Это можно сделать, отметив металлический демпфер внизу пола. Нарисуйте карандашом очертания и убедитесь, что боковые стенки вашей топки поддерживают (закрывают) линии.

Теперь эта часть несколько сложна.Заднюю стенку топки из каменной кладки нужно вымощить булыжником, чтобы она соответствовала внешнему краю чугунной заслонки. Для этого вам нужно будет наклонять каждый ряд огнеупорных кирпичей, пока последний ряд не достигнет внешней стороны металлического демпфера. Затем, когда вы закончите, вы должны достичь нижней части дымохода.

Откинутая задняя часть позволит вашему камину эффективно вытягивать дым.

Это изобретение относится к старинным каминам Рамфорда.

Если вы не используете литой металлический амортизатор, вам необходимо положить угловой элемент на переднюю часть стенок топки.Это удерживает дымоход и позволяет вам построить на нем первую лужайку. На уличных кирпичных каминах использовать каминную заслонку не обязательно.

Тем не менее, вам все равно придется увеличить размер топки, чтобы достичь желаемого размера дымохода. Это показано на картинке слева. Просто отодвиньте каждый кирпич назад примерно на дюйм, пока размер кирпичного дымохода не будет соответствовать размеру, который вы намеревались иметь.

Затем, после достижения намеченной ширины, у вас есть два варианта дымохода: вы можете использовать традиционную глиняную трубу или выбрать более современный стальной дымоход.

Наконец, если вы хотите узнать больше, возможно, вам стоит посетить , как построить уличный камин, нажмите здесь.

В заключение, если вы хотите узнать о каминах более подробно, я рекомендую ознакомиться с нашими статьями , относящимися к каминам, здесь.

Эту статью о традиционных топках из каменной кладки написал Ласло, владелец компании Morton Stones, LLC. Если у вас есть комментарий или вопрос, которым вы хотели бы поделиться, пожалуйста, сделайте это ниже. Спасибо за прочтение.

Вы,
, ищете отличного подрядчика по кладке камина в вашем районе, чтобы сделать вам единственный в своем роде камин?

Вы попали на правильный сайт. Мы в Morton Stones установили много уникальных каменных каминов в округах Майами-Дейд и Бровард. Строим камины всех типов. Щелкните здесь, чтобы связаться с нами , чтобы получить бесплатное ценовое предложение.

Осмотр дымохода своими руками — оборудование для дымохода и кирпичной кладки

Осмотр дымохода своими руками

Если вы справитесь с этой задачей, осмотр дымохода один или два раза в год поможет предотвратить многие серьезные или потенциально опасные проблемы.Дымоходы служат двум основным целям: истощение камина и истощение любых систем отопления, вентиляции и кондиционирования воздуха. Самостоятельная проверка дымохода может сэкономить деньги и сохранить дом в безопасности. Вот что следует учитывать, если вы решите проводить собственные проверки:

Внешний вид

Осмотрите внешнюю поверхность дымохода с земли, если в вашем доме дымоход построен рядом с домом. Если это кирпич или камень, обратите внимание на трещины в растворе. Дымоход прямой? Это уезжает из дома? Очистите поверхность дымохода от мха, веток деревьев или кустарников, поскольку растения сохраняют влагу и могут привести к порче кирпичей при постоянном контакте.Если вам удобно по лестнице, заберитесь наверх и проверьте верхнюю часть кладки дымохода. Ищите разрушающиеся бетонные коронки или ржавые заглушки / заглушки. Оцените состояние оклада дымохода, если он выступает за линию крыши и выше.

Интерьер

Используйте сильный фонарик, чтобы осветить стены топки. Ищите трещины и щели в кладке внутри топки. Затем убедитесь, что ваша заслонка открыта. Он находится прямо над топкой. Убедитесь, что нет мусора или препятствий, таких как падающие листья или птичьи гнезда.Первая поверхность, которую вы увидите над заслонкой, называется коптильной камерой. Эта область должна выглядеть гладкой, без зазоров, трещин и дырок. Неровности, гребни и пузырьки на поверхности или толстые чешуйчатые наросты могут указывать на скопление креозота. Любые нарушения заслуживают дальнейшего изучения — креозот проходит стадии по мере накопления и высыхания; поэтому он может выглядеть не так, как описано здесь. Не используйте дымоход до тех пор, пока он не будет очищен, если появится скопление креозота в дымовой камере или выше в системе дымохода.

Если вы заметите что-то необычное, позвоните нам. Наши специалисты по монтажу дымоходов могут провести тщательный осмотр и очистку дымохода и дымохода, предоставив вам полный отчет и предложения по любым проблемам, которые они могут выявить во время оценки.

Ремонт дымоходов в каменной кладке своими руками — Дымоходы в Гейтерсбурге

Движение «сделай сам» покорило мир. Благодаря возможности показывать видео-пошаговые инструкции по большинству задач, наем специалиста часто рассматривается как последнее средство.Распространение информации через Интернет — удивительное явление, которое меняет жизнь. Внезапно замена ремня в вашем пылесосе не составляет большого труда. Поменять предохранители в машине совсем несложно. Ваш мусоропровод забит? Вы можете найти бесчисленное количество проходов, которые помогут устранить это препятствие.

Однако из-за того, что из-за того, что обходятся своими руками, люди вынуждены заниматься своими проектами, иногда лучше доверить их профессионалам. Хотя краткосрочная экономия денег — прекрасное дело, важно помнить и о долгосрочной перспективе.Экономия денег сейчас вряд ли имеет значение, если позже она обойдется вам в два раза дороже.

Каменная кладка особенно восприимчива к проблемам, связанным с самодельной работой. В Интернете существует бесчисленное количество статей о восстановлении кирпичной кладки, заполнении трещин или трещин или даже о замене кирпича с трещинами. Поскольку дымоходы часто нуждаются в доработке, многие обращаются к этим статьям, когда задумываются о том, как починить свои дымоходы из каменной кладки. Хотя эти ресурсы могут показаться полезными, в конечном итоге они могут стоить вам на
больше времени и денег, чем ваш местный специалист по каменщику.

В большинстве статей по ремонту кладки своими руками раствор упоминается лишь вскользь. Хотя они упоминают его использование между слоями кирпича, они редко подчеркивают, что раствор — это не просто смесь песка и воды. Это упущение может быть дорогостоящим и противоречит их незаинтересованности в поставке действительно полезного изделия, поскольку любой обученный каменщик знает, что неправильно перемешанный раствор может нанести серьезный ущерб кладке.

Раствор существует как подушка между кирпичами. Поскольку кирпичи набухают и сжимаются при изменении температуры, правильный раствор поглощает эти изменения.Постепенно раствор начинает крошиться. Затем этот строительный раствор может быть относительно легко заменен профессионалом, что обеспечит еще 25 или более лет обслуживания, не требующего особого ухода.

Если раствор смешан так, что он прочнее, чем окружающий кирпич, изменения температуры фактически приводят к сдавливанию раствора и, таким образом, к повреждению кирпича. Это вызывает растрескивание кирпичей. Отколотые кирпичи не подлежат ремонту и должны быть заменены до того, как начнутся дальнейшие повреждения. Если неправильная смесь раствора является причиной растрескивания, раствор также необходимо заменить, чтобы предотвратить дальнейшее повреждение.

Слишком мягкий строительный раствор, напротив, быстро портится и требует преждевременной замены или ремонта. Если он разрушается быстрее, чем окружающий раствор, это может создать нестабильность в кладке, а если его не остановить, может даже вызвать обрушение.

Когда так много профессионалов в области каменщика предлагают бесплатные первоначальные консультации, получение совета от незнакомцев через Интернет кажется плохим выбором. Для жителей Северной Вирджинии, Вашингтона, округ Колумбия и Мэриленда, High’s Chimney предлагает бесплатные оценки кладки, где мы обсуждаем проблемы с дымоходом кладки и способы их устранения.Наши высококвалифицированные каменщики — не только мастера, но и многолетний опыт работы, гарантирующий безопасность вашей каменной дымовой трубы.

Что делать, если у вас крошатся или раскалываются кирпичи для дымохода

Если вы заметили, что кирпичи для дымохода начали отслаиваться и крошиться, у меня для вас плохие новости. Ваш некогда прекрасный дымоход теперь страдает от состояния, известного как растрескивание кирпича.

Отслаивание кирпича — проблема, с которой сталкиваются многие владельцы дымоходов в более холодном климате, но эта статья должна дать вам всю необходимую информацию о растрескивании кирпича и о том, как начать решать проблему, прежде чем она выйдет из-под контроля. .

Что такое отслаивающийся кирпич?

Отслаивание кирпича происходит, когда влага просачивается внутрь кирпича и затем проходит цикл замораживания / оттаивания. Со временем это повреждение водой приводит к тому, что отслаивающиеся кирпичи крошатся, отслаиваются и даже полностью выскакивают из дымохода.

Что вызывает растрескивание кирпича в дымоходе?

Основной причиной того, что каменный дымоход может начать откалываться от кирпича, является качество кирпича и раствора. Плохо сжатый раствор не позволит кирпичам безопасно расширяться во время процесса замораживания / оттаивания, а слишком пористые кирпичи легко пропускают дождевую воду и влагу из тумана или льда.

Качество кирпича и раствора являются воротами к растрескиванию кирпича, но необходимо учитывать несколько других факторов, которые ускорят отслаивание кирпича. С некоторыми из этих факторов почти гарантировано, что вам рано или поздно придется решать эту проблему.

Вот некоторые факторы, которые могут вызвать растрескивание кирпича или ускорить его:

  • Погода
  • Мойка под давлением или пескоструйная обработка
  • Плохая конструкция

Погода играет большую роль в растрескивании кирпича.Если вы живете в регионе, где много дождя, тумана или минусовых температур, вам следует постоянно проверять свои кирпичи.

Промывка под давлением или пескоструйная очистка могут сделать дымоход чистым, но микроповреждения могут привести к растрескиванию в будущем.

Плохая конструкция или утилизированные кирпичи начнут раскалываться намного быстрее, чем кирпичи высокого качества и ручной работы.

Опасности выкрашивания кирпичей для дымохода

Выкрашивание кирпичей может показаться только косметической проблемой, но это проблема, которая на самом деле может повлиять на безопасность людей в вашем доме.

Некоторые из повреждений или рисков, которые может вызвать поврежденный кирпич:

  • Риски для здоровья, вызванные плесенью
  • Обрушение дымохода
  • Структурное повреждение других частей вашего дома

Вода и плесень идут рука об руку, и растрескивание кирпича может легко вызвать распространение плесени на окружающую территорию. Это огромный риск для здоровья и ужасный вид.

Не только сколы, это опасность для здоровья и безопасности, если оставить их слишком долго в покое, в опасности также будут находиться ваши карманы.Гораздо дешевле решить проблему раньше, чем ждать, пока дымоход перестанет стоять.

Кирпичная кладка спроектирована так, что каждый кирпич поддерживает соседние. Если пара кирпичей начнет выходить из строя, весь дымоход может ослабнуть и даже прогнуться. Раскалывание кирпичей может повредить окружающую структуру вашего дома. Каркас, гипсокартон и плиты окажутся в опасности, если дымоход начнет тухнуть.

Как отремонтировать дымоходы из кирпича при растрескивании

Ремонт дымовых труб — это то, что вы можете сделать сами? Абсолютно.Для этого нужно вызвать сертифицированного трубочиста? Это был бы лучший вариант из двух.

Вопрос не в том, можете ли вы это сделать, а в том, должны ли вы это делать.

Работать с дымоходами непросто и весело, не говоря уже о дорогостоящем оборудовании и риске травм в подобном самодельном проекте, который редко окупается. Профессионал также может обнаружить проблемы, которые домовладельцы могут упустить из виду, но которые могут вернуться, чтобы укусить вас позже.

Однако, если вы действительно серьезно относитесь к решению такого рода исправлений самостоятельно, то вот вся информация, которая может вам понадобиться для выполнения этой работы.

Инструменты и оборудование

Как минимум, у вас должны быть следующие инструменты для замены поврежденных кирпичей:

  • Холодное долото
  • Молоток
  • Острый шпатель
  • Вода
  • Строительный раствор
  • Запасной кирпич
  • 6-8 мм сверло для каменной кладки

Исследование причины повреждения

Первым делом необходимо тщательно изучить весь дымоход, чтобы определить, где и в чем заключаются проблемы.Проверьте стыки раствора, заглушку дымохода, венец дымохода и любые видимые кирпичи, чтобы найти проблему.

Утечки — распространенная проблема, которую можно быстро решить с помощью гидроизоляционного герметика, такого как герметик.

Если количество кирпичей, которые вам нужно починить, превышает 3 или 4 на стену, возможно, пришло время вызвать специалистов, иначе вы рискуете получить травму или повредить свой дом. Наличие многочисленных протечек или поврежденных кирпичей может указывать на более серьезные структурные повреждения, чем кажется на первый взгляд.

Обязательно выбирайте правильные кирпичи для замены

Подходящие кирпичи и стиль будут важны, если вы хотите, чтобы ваш дымоход выглядел прилично после того, как вы закончите ремонт.Постарайтесь отремонтировать раствор аналогичным образом и постарайтесь найти кирпичи, которые выглядят как ваши нынешние.

Вырежьте сколотые кирпичи

Здесь вступают в игру дубинка и холодное долото. Прежде чем раскрошить кирпич, соскребите раствор вокруг кирпича, чтобы вытащить его полностью. Используйте дрель и сверло, если вам не удается вывести раствор.

Замените старый строительный раствор

Магазин товаров для дома может дать вам твердый строительный раствор для работы, но использование цементного раствора или смеси песка и извести выполнит свою работу.

Замените старые кирпичи

Сделайте поверхность красивой и влажной перед тем, как нанести слой нового раствора на стороны и основание отверстия с помощью шпателя. Медленно вставьте новый кирпич в отверстие, пока он не совпадет с вашими старыми кирпичами. Используйте мастерок, чтобы ваш раствор работал равномерно с остальной частью дымохода.

Как предотвратить растрескивание

Постоянное техническое обслуживание и уход — ваш лучший друг. У вас будет гораздо меньше ремонта, если вы будете просто периодически проверять дымоход, чтобы выявить проблемы с растрескиванием, прежде чем они станут слишком серьезными.

Профессиональный трубочист может проверить наличие поврежденных кирпичей и многих других распространенных проблем с дымоходом, выполняя ежегодную чистку или осмотр дымохода.

Обратитесь к трубочистам Priddy, если вам потребуется ремонт кирпичного дымохода. Отслаивание кирпича — это не шутка, и если его не остановить, это может привести к серьезным проблемам со здоровьем или повреждению.

Самостоятельно отремонтировать дымоход можно, но это может быть опасно и дорого.Дымоходы Priddy могут выполнять выверку, ремонт и перестройку дымохода, а также осмотр дымохода. Наши профессиональные трубочисты сделают свою работу правильно и защитят вас и вашу семью.

10 основных принципов работы с дымоходом, которые должен знать каждый домовладелец

Тим Абрамовиц / Getty Images

Если вы переехали сюда только на прошлой неделе или много лет подряд жили в своем доме, дымоход может напугать. В конце концов, это не то, о чем мы так часто думаем, за исключением нескольких праздничных пожаров, и это не совсем простое занятие в вашем списке обслуживания дома.

Однако игнорирование камина — это не выход. На самом деле, забытый очаг может иметь ужасные последствия, когда речь идет о безопасности вашей семьи. Хотя об этом неприятно думать, домашние пожары случаются.

Мгновенно получайте скидки на предметы интерьера!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Вместо того, чтобы рисковать, почему бы не вооружиться как можно большим количеством знаний? У нас есть инсайдерские знания по основам дымохода, которые должен знать каждый.Прочтите их и добавьте в закладки на будущее. Мы обещаем, что вы не пожалеете об этом.

Андреср / Getty Images

1. Изучите тип дымохода

Осознали вы это или нет, но не все дымоходы одинаковы. Знание того, какой у вас тип, имеет важное значение для обеспечения надлежащего ухода за домом. Существует три основных типа:

Металлические одностенные: Металлические одностенные дымоходы выглядят как тонкие металлические трубы, торчащие из крыши с круглым верхом. Этот тип обычно встречается в старых домах, поскольку новые строительные нормы и правила отдают предпочтение каменной кладке.

Кладка: Это стандартные кирпичные дымоходы, которые в настоящее время считаются самыми безопасными. Кладочные дымоходы часто поставляются с предварительно установленной облицовкой для обеспечения надлежащей вентиляции.

Готовый металл: Этот тип также обычно называют «заводским» и в основном используется для коммерческих структур.

Забавна / Getty Images

2. Следите за своими кирпичами

Знаете ли вы, что кирпичная кладка, используемая для постройки дымохода, отличается от той, что используется для постройки остальной части вашего дома? Специально выделенные огнеупорные кирпичи спроектированы так, чтобы выдерживать гораздо более высокие температуры, чем стандартные версии, часто до 3000 градусов по Фаренгейту.

Помимо кирпичей, решающее значение имеет также тип раствора. Высокотемпературный цемент — самый безопасный выбор, когда нужно скрепить дымоход.

Но не всегда гарантия того, что при строительстве дымохода был использован огнеупорный кирпич. Домовладельцы должны следить за тем, чтобы кирпичи и строительный раствор не рассыпались, так как их, скорее всего, придется выточить и заменить более подходящими материалами.

Джон Кибл / Getty Images

3. Проверьте дымоход

Дымоход представляет собой вентиляционную систему.Это труба, находящаяся внутри дымохода, которая позволяет дыму и другим газам, которые накапливаются во время пожара, безопасно выходить из вашего дома.

Точно так же, как когда вы чувствуете заложенность носа и можете сказать, что приближается простуда, у неправильно работающего дымохода есть предупреждающие знаки. Если вы чувствуете, что ваша гостиная необычно задымляется во время пожара или обнаруживаете капли воды в камине, возможно, пришло время очистить дымоход от мусора.

Примечание по пожарной безопасности: всегда проверяйте, открыт ли дымоход, прежде чем разводить огонь.Это гарантирует, что дым от огня сможет правильно выйти из вашего дома и что вы и ваша семья сможете безопасно наслаждаться его теплом.

Mint Images / Getty Images

4. Подумайте о приобретении вкладыша для дымохода

Вкладыши для дымохода защищают ваш дом от тепла и легковоспламеняющихся материалов, образующихся в результате пожара. В дымоходах без облицовки тепло от огня может подниматься слишком быстро и вызывать возгорание близлежащих вещей. Вкладыши создают дополнительный барьер.

Есть три типа дымоходов на выбор.Подкладки из глиняной плитки лучше всего подходят для открытых каминов. Металлические вкладыши, которые обычно используются при капитальном ремонте существующих конструкций. Наконец, монолитные облицовки являются наиболее настраиваемыми и представляют собой цементный блок, разработанный в соответствии с уникальной формой вашего камина.

Когда приходит время покупать лайнер, размер зачастую является самым важным фактором. Подложка правильного размера позволит горючим материалам безопасно покинуть ваш дом. Однако, если он слишком большой или маленький, существует большая вероятность накопления окиси углерода.

Иван Хантер / Getty Images

5. Купите заглушку дымохода

Вы знаете те маленькие предметы роскоши, которые сначала кажутся ненужными, но как только вы начнете ими пользоваться, они быстро станут совершенно необходимыми? Обычно это различие сохраняется для пультов дистанционного управления от телевизора или для ездовых на газонокосилках, но мы хотели бы отметить, что крышка дымохода относится к той же категории.

По сути, заглушка для дымохода — это именно то, как она звучит. Это вентилируемая металлическая деталь, которая находится в верхней части дымохода и предотвращает попадание нежелательных материалов внутрь камина, при этом позволяя дыму выходить.

Он не дает проливным дождям просачиваться внутрь дымохода и потенциально вызывать утечки, а также не дает животным гнездиться в вашем камине в холодные месяцы.

ronstik / Getty Images

6. Научитесь разводить огонь

Насколько сильным может быть огонь? Все, что вам нужно, это немного дерева и зажигалка, верно? Оказывается, есть несколько ключевых компонентов правильного огня, которые сохранят вашу семью в безопасности и в тепле.

Во-первых, это лес.При разжигании огня всегда нужно использовать сухие дрова. Вы также захотите развести огонь из более мелких дров, также известных как растопка, прежде чем переходить к более крупным и толстым поленьям.

Тогда есть ускоритель. Вы никогда не захотите залить в домашний камин легковоспламеняющиеся жидкости, такие как бензин. Вместо этого вы можете использовать заранее упакованные устройства для розжига огня или небольшие кусочки газет, чтобы разжечь пламя.

EricVega / Getty Images

7. Ежегодно проверяйте дымоход

Большинство людей думают, что им нужно беспокоиться о предварительном осмотре дома только тогда, когда они готовятся выставить свой дом на рынок.Но для некоторых компонентов вашего дома, включая дымоходы, ежегодный осмотр имеет гораздо больше смысла.

Вот в чем дело: большинство проблем с дымоходом начинаются с малого — небольшой разрыв в облицовке, позволяющий проследить количество вредных газов в ваш дом, или трещина на линии роста волос в дымоходе, которая растет с незначительной скоростью.

Хотя эти вещи сразу могут показаться не очень важными, если вы будете ждать десятилетия, чтобы разобраться с ними, вы можете столкнуться с большой проблемой и еще большим счетом за ремонт.Планирование ежегодной проверки может помочь вам выявить проблемы на раннем этапе.

chuckcollier / Getty Images

8. Нанять квалифицированного трубочиста

Помимо осмотра, дымоход необходимо чистить примерно раз в год. К сожалению — или к счастью, в зависимости от того, как вы на это смотрите — высота и хрупкость дымохода затрудняют добавление в список дел. Вместо этого наймите профессионала.

Как всегда, нанимая на работу, вы должны быть уверены, что ваш трубочист снабжен светящимися ссылками.Однако вы также должны убедиться, что он или она имеет надлежащую страховку. Это может избавить вас от финансовой ответственности в случае падения или другого несчастного случая на работе.

Если вы не знаете, с чего начать, можно начать с Национального руководства по трубочистам. Это поможет вам определить, как найти квалифицированного специалиста.

chuckcollier / Getty Images

9. Всегда очищайте свой очаг

Для многих камин является центром жилого пространства.Таким образом, камин и очаг — очевидный выбор, когда дело доходит до размещения предметов декора. Но, хотя рождественские чулки и семейные фотографии могут выглядеть великолепно, они превращаются в опасность, когда у ворот возникает пожар.

Подумайте об этом: само собой разумеется, что пожары достигают впечатляюще высоких температур. Фактически, средняя температура домашнего пожара составляет около 1100 градусов по Фаренгейту. Даже с помощью каминного щита невозможно гарантировать, что одна из этих случайных раскаленных искр не вырвется из остальных.В таком случае вы не хотите, чтобы предметы декора загорелись.

Итак, лучше всего их переместить. Прежде чем разжечь огонь в очаге, просто возьмите все эти безделушки и уберите их из зоны досягаемости. Поверьте, вам будет легче отдыхать, зная, что вы сделали все возможное, чтобы избежать возможной трагедии.

svetikd / Getty Images

10. Приобретите подходящие детекторы

К настоящему времени у каждого должен быть хотя бы один детектор дыма в доме. В случае пожара исправный детектор дыма обнаружит дым в воздухе и подаст сигнал тревоги, чтобы предупредить жителей дома.Если вы хотите купить новый, поищите версию, которая будет автоматически вызывать вашу местную пожарную службу, а если вы живете в многоквартирном доме, посмотрите, запрограммирован ли ваш детектор на включение спринклерной системы здания.

Детекторы угарного газа могут иметь еще большее значение для вашей безопасности. В отличие от дыма, который можно увидеть и почувствовать в воздухе, окись углерода не имеет запаха. Тем не менее, это может быть смертельно опасным, если позволить со временем вырасти в вашем доме.

Конечно, если у вас есть подходящие детекторы, очень важно регулярно проверять их правильное функционирование.Вы должны проверять и заменять батареи в ваших детекторах не реже одного раза в шесть месяцев. Если в вашем регионе летнее время, поменяйте часы в качестве напоминания.

Перри Мастровито / Getty Images

Когда дело доходит до ухода за кровлей, о дымоходе часто думают второстепенно. Хотя мы можем использовать наши камины только зимой, здоровый очаг необходим для обеспечения безопасности наших семей круглый год. В свете этой цели у нас есть некоторые основы работы с дымоходами, которые должен знать каждый домовладелец.Независимо от того, являетесь ли вы новичком в этой игре или участвуете в игре уже много лет, попробуйте их еще раз. Безопасность — отличный уравнитель.

У вас есть какие-нибудь подсказки для дымохода? Есть ли вопросы, на которые нужно ответить? Дайте нам знать в комментариях ниже.

Пошаговое руководство по укладке огнеупорного кирпича

Если вы что-нибудь знаете о каминах, то знаете, что в разрезе до костей все они практически одинаковы. За столетия настройки и тестирования камины стали более или менее стандартизированы по своим размерам и общей форме, чтобы обеспечить эффективное нагревание и вытяжку дыма.

Но это не значит, что камин нельзя персонализировать в соответствии с эстетикой вашего дизайна. Творческий подход с огнеупорным кирпичом — один из самых простых способов сделать свой камин своим. А благодаря разнообразию рисунков, толщины и цвета есть безграничные возможности персонализировать ваш камин с помощью огнеупорного кирпича.

Но прежде чем мы перейдем к тому, как применить огнеупорный кирпич к вашему камину, давайте обсудим, что именно такое огнеупорный кирпич.

В отличие от обычного кирпича, который обычно делают из глины, огнеупорный кирпич изготавливается из огнеупорных керамических материалов.Химический состав этих материалов (который составляет около 23% глинозема и 73% диоксида кремния, а оставшиеся 4% составляют оксид железа, титан и другие оксиды металлов) означает, что огнеупорные кирпичи могут выдерживать высокие температуры — до 1700 ° F, где стандартные кирпичи начинают разлагаться при 1200 ° F.

Теперь, когда вы понимаете разницу между огнеупорным кирпичом и обычным кирпичом, вы готовы приступить к работе. Выполните 8 шагов ниже, чтобы уложить облицовку из огнеупорного кирпича, которая будет красивой и функциональной.

1. Выберите огнеупорный кирпич и узор

Облицовка топки огнеупорным кирпичом намного проще, если вы потратите время на планирование заранее, так как необходимо учитывать несколько факторов.

Firebrick (Buff)

Первый фактор, который следует учитывать, — это огнеупорный кирпич какой толщины вы хотите использовать. Используемый огнеупорный кирпич должен соответствовать стандартам ASTM C1261 и C27, а также соответствовать или превосходить требования местных, национальных и международных строительных норм в отношении конструкции каминов и дымоходов.Минимальная толщина футеровки из огнеупорного кирпича составляет 1 ¼ ”(ASTM 1261). Рекомендуется использовать огнеупорный кирпич толщиной 2 ½ дюйма (ASTM 1261) для выравнивания пола и задней стены для дополнительной тепловой защиты.

Второй фактор — это цвет. Из-за химического состава огнеупорного кирпича, естественно, он имеет белый или темно-коричневый цвет. Однако в процессе изготовления к кирпичу можно примешать пятна, придав ему цветной оттенок.

Последний (и самый интересный) фактор, который следует учитывать, — это шаблон. Популярные образцы огнеупорного кирпича включают непрерывную связку, сложенную связку, полную елочку, разделенную елочку и плетение корзины.Узор, наряду с цветом огнеупорного кирпича, является чисто эстетическим выбором, поэтому выберите что-то, что дополнит ваш дизайн!

После того, как вы определите толщину, цвет и узор, вы сможете заказать огнеупорный кирпич. Firebrick обычно бывает 3-х размеров:

.
  • Полный огнеупорный кирпич — 4 дюйма (Ш) X 9 дюймов (Д) X 2½ дюйма (Г)
  • Разделенный огнеупорный кирпич — 4 дюйма (Ш) X 9 дюймов (Д) X 1¼ ”(Г)
  • Мыло — 2¼ ”(Ш) X 9” (Д) X 1¼ ”(Г)

Убедитесь, что вы заказали достаточно огнеупоров для завершения вашего проекта!

2.Подготовьте свое рабочее место

Как только вы узнаете, какой толщины вы собираетесь использовать огнеупорный кирпич, где и какой узор вы хотите, самое время подготовиться к тому, чтобы фактически приступить к укладке огнеупорного кирпича. Для эффективной укладки огнеупорного кирпича вам понадобится:

  • Ведро (достаточно большое, чтобы замешать раствор)
  • Мастерок
  • Направляющие с шагом ½ дюйма (их можно легко сделать из фанеры)
  • Губка

3. Смешайте раствор

Перед тем, как приступить к кладке огнеупорного кирпича, убедитесь, что вы используете раствор, совместимый с производителями камина.

Если вы кладете огнеупорный кирпич внутри предварительно спроектированного каменного камина FireRock, вам необходимо использовать клей FireRock Adhesive Mortar, чтобы ваша гарантия была действительной. Строительный раствор FireRock со специальной формулой представляет собой полимер с низким содержанием песка, модифицированный термостойкими добавками, и предназначен для работы в качестве «клея», а не типичного поставщика швов.

Независимо от того, какой раствор вы используете, его следует смешивать в соответствии с инструкциями на упаковке. Если вы используете раствор FireRock, его следует перемешать до консистенции зубной пасты.Убедитесь, что ваш раствор не слишком жидкий или жидкий, чтобы обеспечить максимальную прочность.

4. Нанесите защитное пальто

После того, как вы перемешали раствор, вам нужно будет нанести тонкий слой раствора на заднюю стенку топки. Это устраняет любые воздушные зазоры, а также обеспечивает дополнительный слой тепловой защиты.

Нанести шпателем раствор непосредственно на заднюю стенку и разровнять до равномерного слоя толщиной примерно 1 16 ”. Дайте раствору застыть в течение 24 часов, прежде чем приступить к укладке огнеупорного кирпича.

5. Укладка пола

Перед тем, как класть кирпичи, обязательно установите направляющие расстояния — они должны быть размещены так, чтобы на задней и боковых стенах оставался зазор расширения ½ дюйма. Этот расширительный зазор позволяет огнеупорному кирпичу расширяться и сжиматься при нагревании и охлаждении. Если не оставить зазор для расширения, это может привести к растрескиванию огнеупорного кирпича во время использования.

Установив направляющие для зазора, можно приступать к укладке кирпичей. После укладки кирпича на топку с помощью кельмы нанесите раствор на лицевую и боковые стороны огнеупорного кирпича с целью достижения толщины шва 1 16 ”- 1 8 ”.Не беспокойтесь о том, чтобы использовать слишком много — излишки раствора вытечь, и их легко соскоблить.

Начните кладку кирпича с переднего края пола и двигайтесь из стороны в сторону, от передней части к задней. Когда вы закончите, не забудьте удалить направляющую для интервала.

6. Выровняйте заднюю стенку

После облицовки пола можно переходить к задней стене. Не забудьте использовать дистанционные направляющие, чтобы оставить зазор на расширение ½ дюйма вдоль обеих боковых стенок.

Используйте тот же метод затирки, который вы использовали для пола (нанесите раствор на лицевую и боковые стороны огнеупорного кирпича), чтобы нанести раствор на огнеупорный кирпич.Начните с пола и нанесите огнеупорный кирпич на заднюю стену, закрыв расширительный зазор в полу (убедитесь, что вы удалили распорку) с перекрытием кирпича, но не оставляя его без раствора.

Двигайтесь из стороны в сторону, снизу вверх, пока не дойдете до верха топки. После того, как вы закончите облицовку задней стены, не забудьте удалить направляющие.

7. Выровняйте боковые стенки

На этом этапе все, что вам нужно было выровнять, — это боковые стены.

Выровняйте одну боковую стену за раз.Еще раз нанесите шпателем раствор на лицевую и боковые стороны огнеупорного кирпича. Приложите огнеупорный кирпич к стене, начиная с передней части топки и двигаясь назад, закрывая зазоры расширения вдоль пола и сзади кирпичом внахлест, но оставляя его свободным от раствора.

8. Очистить

При укладке огнеупорного кирпича соскребите излишки строительного раствора, просачивающиеся между кирпичами. Однако простого соскабливания раствора недостаточно для придания швам гладкого законченного вида.

Удалите излишки раствора влажной губкой. Протирание швов и раствора также сохранит его податливость, поскольку все высохнет, и поможет закрепить окончательное сцепление раствора.

Когда вы закончите облицовку топки огнеупорным кирпичом, вы почти закончили строить камин! Единственное, что осталось сделать, это добавить окантовку, дать всему этому застыть (то есть высохнуть) в течение рекомендуемых 28 дней в сухой среде, и вы будете готовы зажечь свой первый огонь! Посетите наш блог, чтобы узнать больше о том, как подготовить новый камин к первому пожару.

9 конструкций дымоходов — старый дом

Дымоходы обычно поднимаются выше, чем остальная часть дома, поэтому неудивительно, что они часто поддерживают сложные декоративные детали. Форма и размер дымохода — это отчасти функция, а отчасти эстетика. Здесь вы познакомитесь с различными конструкциями дымоходов и узнаете кое-что о том, как форма влияет на функцию.

9 конструкций дымоходов

1. Отдельные дымоходы

Фото Нэнси Эндрюс

Кирпичная кладка на этом дымоходе намекает на то, что он обслуживает трех хозяев — камины и / или системы отопления, работающие на топливе, — и видимые дымоходы подтверждают это.Простые дождевики защищают от влаги и грызунов, направляя выхлопные газы так, чтобы они не попадали в примыкающий дымоход обратно в дом.

2. Глиняные дымоходы

Фото Нэнси Эндрюс

Три глиняных горшка венчают этот каменный дымоход, придавая ему декоративный вид и, вероятно, служа также и практическим целям. Когда дымоходы не прорисовываются должным образом, иногда это происходит из-за того, что они слишком короткие или слишком широкие наверху.Добавление дымовых трубок может предотвратить проникновение дыма в дом, потому что горшки увеличивают высоту и сужают отверстие.

3. Quoins

Фото Нэнси Эндрюс

Каменные дымоходы, как и каменные здания, часто украшены камнями, которые поднимаются по углам. Куойны обычно располагаются так, что их широкие и узкие грани чередуются.

4. Кирпичный раствор

Фото Нэнси Эндрюс

Когда каменщики строят дымоходы, они выбирают раствор, который немного мягче кирпича.Таким образом, если что-то должно уступить, пострадает раствор. Философия, лежащая в основе этого, основана на бережливости: крошащийся строительный раствор можно отремонтировать простым перенацеливанием, в то время как ломающийся кирпич нужно будет заменить, а это трудоемкая работа.

5. Парные дымоходы

Фото Нэнси Эндрюс

Двойные внутренние дымоходы, подобные показанным здесь, часто встречались в колониальных домах, построенных в георгианском стиле.В северных колониях строители обычно располагали дымоходы ближе к центру дома, где тепло, поглощаемое каменной кладкой, излучалось наружу и сохраняло уют в комнатах в течение долгих зим. В южных колониях дымоходы находились у торцевых стен или даже строились снаружи, чтобы тепло могло рассеиваться.

6. Геометрия дома

Фото Нэнси Эндрюс

Мускулистый дымоход возвышается над фасадом этого дома 1960-х годов.Обратите внимание, как блочная форма перекликается с другими геометрическими элементами, видимыми с улицы. Ширина дымохода, например, пропорциональна расстоянию между столбами на крыльце и ширине входной двери с окантовкой. Большинство домов имеют встроенную геометрию, в которую играет дымоход.

7. Варианты прошивки

Фото Нэнси Эндрюс

Когда дымоход поднимается из самого центра дома с остроконечной крышей, он проходит через обе наклонные стороны крыши.Чтобы вода не просачивалась в шов между кирпичом и крышей, кровельщик использовал прямой гидроизоляционный слой вместо традиционного ступенчатого гидроизоляции — отдельные части, которые выстраиваются в линию с каждым слоем черепицы. Такое прямое мигание работает только для коротких участков.

8. Игра углов

Фото Нэнси Эндрюс

Крыша с множеством интересных углов может стать хорошим домом для сложной дымовой трубы.Дымоход установлен под углом 45 градусов к основанию, увенчан несколькими рядами поясков. Часть деревянной отделки дома выкрашена в черный цвет, что облегчает человеку, стоящему на земле, возможность оценить заботу, вложенную в создание этой красоты.

9. Дымоходы с изогнутым верхом

Фото Нэнси Эндрюс

Каменщик, построивший этот облицованный штукатуркой дымоход, создал арочный колпак для защиты от дождя.Но это все еще оставало пару проблем, которые нужно было решить: ограничить искры и не допустить белок и других грызунов. Готовые экраны и дождевики — одно из решений, но здесь они мешали бы дизайну. Вместо этого отверстие блокирует простой кусок металлического экрана.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
