Толщина монолитного фундамента: Монолитная плита фундамента: надежное основание для дома

Содержание

Толщина фундаментной плиты для домов из газобетона, бруса и кирпича

Главным элементом строящегося объекта является несущее основание. Его тип зависит от предполагаемой нагрузки здания, климата, а также вида грунта и рельефа местности. Монтаж единой фундаментной плиты под домом позволяет возвести прочную систему, оказывающую сбалансированное давление на грунт.

Оглавление:

  1. Преимущества и недостатки
  2. Пошаговая технология строительства
  3. Что влияет на толщину?
  4. Правила самостоятельного расчета

Плюсы и минусы

Армированный несущий монолит является простейшим вариантом жесткого и надежного фундамента с разной величиной заглубленности. Его положительные и отрицательные стороны определяются типом постройки.

Плюсы Минусы
Фактически не углубляется, находится на поверхности почвы, затраты на земляные подготовительные работы минимизированы. Монтируется под каркасные, каменно-кирпичные и газобетонные строения высотностью не более 3 этажей.
Плита может быть возведена на любых видах грунта, имеет высокую морозостойкость. За счет песчано-гравийной подушки не деформируется, почти не дает усадки. Срок работ увеличивается, так как требуется выдержать полный цикл застывания бетона.
Гарантированный срок эксплуатации, при соблюдении нормативов >150 лет. Необходима укладка гидроизоляционного слоя и качественного дренажа.
Поверхность монолита не требует выполнения стяжки пола при отделке и настилании покрытий. Площадка под заливку фундаментной плиты должна быть выровнена, не иметь наклона.
Заливка не предполагает высоких квалификационных умений. Большая площадь соприкосновения с землей защищает от проникновения талых и грунтовых вод. За счет использования большого количества арматуры и бетонной смеси имеет высокую стоимость, которая при возведении заглубленной конструкции может достигать 50 % цены всего строительства.

В зависимости от региона для предотвращения промерзания грунта предусматривается утепление фундаментного монолита.

Технология строительства

Подготовительный этап включает в себя проведение исследования почвы, выбор наиболее подходящего места бетонирования и выемку почвенного слоя под котлован установленной проектом глубины.

1. По всему периметру формируется уплотняющая подсыпка 20-40 см, состоящая из песка с гравием либо щебнем. Толщина каждого слоя в основном одинаковая. Он распределяет нагрузку, компенсируя ее:

  • гасит вспучивание грунта с высокой влажностью;
  • уравновешивает малую плотность;
  • является дренажной прослойкой.

Размер фракции щебня или гравия определяет способность конструкции пропускать под собой воду без ущерба прочности.

2. На подготовленную подушку или между ее слоями укладывается гидроизоляция, при необходимости стыки герметизируются. Это действие позволяет защитить основание от намокания, предотвратить появление плесневелого грибка и разрушения объекта.

3. Вокруг котлована обустраивается дренажная система, и устанавливаются опалубка.

4. Выполняется вязка двухконтурного арматурного каркаса:

  • сечение металлического прутка >12 мм;
  • минимальное расстояние между ребрами – 10 см;
  • арматурная решетка укладывается с шагом в 20-30 см;
  • перпендикулярно расположенные части соединяются вязальной проволокой;
  • расстояние от каркаса до края плиты должно составлять >5 см.

5. Заливается бетонная смесь марки М300 и выше. Процесс бетонирования производится сразу. Если это неосуществимо, то котлован заполняется постепенно, слоями по 15-20 см, с временными промежутками, не превышающими 12 часов.

Чтобы не произошло нарушения пропорционального соотношения компонентов в бетоне, нужно сохранять правильный температурно-влажностный режим во время затвердевания.

Прочностные характеристики набираются основанием в течение 28 дней, однако добавка присадок позволяет значительно сократить этот период. После застывания конструкция гидроизолируется битумно-обмазочными материалами.

Весь процесс занимает довольно много времени.

От чего зависит толщина?

В большинстве случаев максимальная толщина фундаментной плиты равна 50-60 см, так как больший размер требует значительных финансовых вложений.

1. Конструктивный расчет параметров включает в себя:

  • массу возводимого объекта, получаемую посредством перемножения площадей кровли, перекрытий и стен с удельным весом строительных материалов;
  • среднестатистические характеристики состава почвы;
  • равномерность залегания пластов.

2. Вычисление высоты монолита невозможно произвести без учета бетонного слоя над и под арматурным каркасом, а также сечения прутка. В процесс обустройства включаются дренажный слой и песчаная подушка.

Материал сооружения Толщина основания, см
Газобетон и другие легкие строительные составляющие 15
Дома из блоков 25-30
Двухэтажные дома из газобетона, а так же каменно-кирпичные строения 50

3. Расчет толщины плитного фундамента напрямую зависит от материала, из которого производится монтаж здания. Результат должен соответствовать нормативам СНиП и ГОСТ. Если планируется возводить кирпичный дом, то толщина варьируется в пределах 35-40 см.

Для определения общего количества раствора перемножаются площадь и высота основы. При этом из полученного в итоге результата требуется вычесть массу и размер термоизоляции.

Как выполняется расчет?

Толщина фундаментной плиты и жесткое ее армирование позволяют предохранить здание от деформаций, справиться с изменением нагрузок в разных частях сооружения.

1. Двухэтажный дом дает изгибающую нагрузку с центром посередине. Если предполагается возведение дома с небольшим количеством несущих стен, то для снижения вероятности разрушения требуется увеличить высоту.

2. Толщина плиты для такого дома и прочих объектов, имеющих прямоугольное основание, рассчитывается по формуле:

S > K(надежности) × F / K(работ) × R S – площадь, см2.
K(надежности) – фиксированные данные, в среднем 1,2.
F – объединенная нагрузка, получаемая от строения, меблировки, а также действия снега и ветра.
K(работ) – варьируется от 0,7 до 1,05, зависит от грунта.
R – расчетные параметры сопротивления почвы, кг/см2

3. Если деревянный или кирпичный дом имеют фундамент неправильной формы, чтобы узнать его площадь, надо:

  • разбить его на простые геометрические фигуры;
  • вычислить объем каждой части;
  • сложить полученный результат.
V(общ) = (S1*h) + (S2* h)+ …n V(общ) – общая площадь монолита.
S1, 2 и т.д. – размер площадей полученных фигур.
h – высота.

При планировании возведения коттеджа, состоящего не из одного этажа или имеющего жилую мансарду, к полученной высоте дополнительно прибавляется 35 см.  Для дома из газобетона и других легких сооружений, возводимых на твердых грунтах, можно использовать среднестатистическую величину высоты, равную 30-40 см. Во всех остальных случаях расчет перед заливкой монолитного основания обязателен, так как только оптимальное давление на грунт позволит фундаменту выполнить возложенные на него функции. Превышение допустимой массы даст сильную усадку грунта, а при недостаточном весе плита будет излишне подвижной, что может привести к деформации построенного на ней здания.




Фундамент плита толщина расчет

Важность фундамента сложно переоценить. От толщины опоры любого здания зависит его устойчивость и срок службы. Любому проекту застройки должен предшествовать этап проектирования, когда учитываются все условия участка: тип почвы, климатические особенности, ландшафт и другие нюансы.

Обязательно в расчете учитывается масса будущего дома. Вес двухэтажной постройки будет давить на фундамент с одной силой, масса же одноэтажного строения будет сильно отличаться. Именно несущая нагрузка фундамента выступает ключевым критерием при определении толщины монолитной плиты.

Особенности монолитной фундаментной конструкции

Суммарный вес двухэтажного дома можно назвать весьма существенным, поэтому опора его должна быть надежной и крепкой. Монолитная плита позволит равномерно распределить всю массу постройки, а ее строительство доступно даже начинающему строителю. Любому проекту обязательно должен предшествовать грамотный расчет нагрузки.

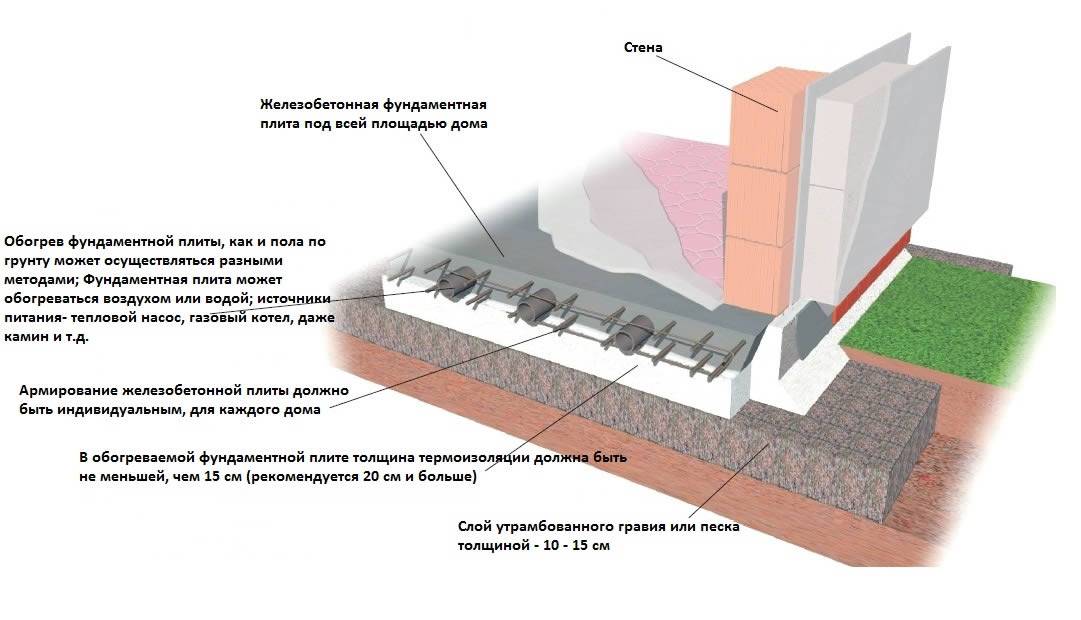

Плитное основание в разрезе





Альтернативой монолитному плитному фундаменту является конструкция из железобетонных блоков, которые дополнительно армируют прутками для усиления прочности. Однако, монолитный тип опоры более популярен у частных застройщиков по причине несложного монтажа и доступности основных компонентов.

Плита может иметь небольшое или сильное заглубление, зависит этот показатель от этажности будущего дома. Мелкозаглубленный монолитный фундамент имеет 60-см заглубление. Но здесь есть существенное замечание: касается это утверждение лишь идеальных по своей структуре грунтов. Иногда специфика почвы заставляет мастера даже под баню устраивать прочный фундамент, глубоко уходящий вглубь грунта.

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

  • предельная точка промерзания почвы;
  • структура грунта;
  • глубина залегания подземных вод.

Самый простой расчет заглубления фундамента – к точке промерзания прибавляется 60 см. Актуальность монолитной плиты в рои опоры дома возрастает на пучинистых и часто подтопляемых грунтах. Технология строительства такого фундамента по вложенным средствам существенно отличается от возведения столбчатого или ленточного основания.



Армирование монолитной плиты – обязательный этап фундаментных работ





Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

2) поверх, снизу и между сетками устраивается слой из бетона, по бокам армирующего каркаса отступается до 5-ти см;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания

Монолитная технология фундаментного строительства обладает рядом преимуществ:

  • платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
  • толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
  • сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.



Устройство подушки под плитный фундамент

Расчет необходимо выполнять не только для монолитной плиты, но и для подушки под нее. Самый безопасный с точки зрения профессиональных строителей – песчаный тип почвы, он менее всего подвержен деформациям.

Пучинистые, глинистые почвы с близко подходящими к поверхности земли водами сильно подвергаются не только подтоплению, но и морозному пучению. Разница в уровне расположения фундамента летом можно отличаться от аналогичного параметра весной или осенью до 15 см.

Если первоначальный расчет толщины опоры дома выполнен некорректно, то плита может и не справиться с сезонными нагрузками. Самое страшное, что может произойти – трещина основания и перекос всего здания.

Внешний вид плитной фундаментной конструкции



В чем заключается задача песчаной подушки под плитой? Она мягко распределяет вес здания и препятствует проникновению излишней влажности к плите. В среднем толщина подложки из песка составляет от 200 до 600 мм. Грунт под подушку подготавливается следующим образом:

  • технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
  • предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
  • песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
  • когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства

Фундамент двухэтажного дома нуждается в обязательной защите от влаги, для чего проводится серия гидроизоляционных процедур. Неграмотное строительство визуально определяется после первой зимы эксплуатации здания. Если расчет нагрузки выполнен с ошибками или фундамент не имеет гидроизоляции, основание здания может «повести» со всеми известными печальными последствиями.

При отсутствии навыков в строительной области и знаний геофизических характеристик грунтов необходимо обращаться к профессионалам, которые не бескорыстно помогут составить проект застройки и буду нести ответственность за исходные данные.

Фундамент монолитная плита расчет толщины

15.10.2014 09:03

Фундамент «Монолитная плита» представляет собой железобетонную конструкцию, которая укладывается под весь дом. Такой тип основания имеет наибольшую опорную твердость, потому подходит для строительства домов различной этажности.

Такой тип фундамента можно применять даже на весьма неустойчивых грунтах, и он выдержит напряжение. В случае сезонного перемещения грунта двигается и вся плита, потому иногда её называют «плавающей». Дом, построенный на таком фундаменте, перемещается полностью, что позволяет избежать его перекосов. Зрительно эффект передвижения дома

не заметно, если вы не специалист в области геодезии и строительства.

Толщина монолитной плиты может быть от 10 сантиметров, в зависимости от того какое здание планируется на ней строить. Как основу под такой фундамент обычно берут песчано-гравийную смесь, далее прокладывается гидроизоляция.

Следующим этапом строительства такого фундамента можно считать установку арматурного каркаса. Обычно он состоит из сеток двух уровней нижней и верхней сетки, которые тесно связаны между собой. Толщина арматуры для армирования фундамента должна быть не менее 12 сантиметров и не более 16 см. Рекомендуется использовать ребристую арматуру.

Толщина монолитной плиты фундамента для двухэтажного дома составляет в большинстве случаев 40 сантиметров и более в зависимости от конфигурации здания. Фундамент дома из цельной плиты имеет большую жесткость, чем из нескольких плит, потому используется наиболее чаще.



К преимуществам использования монолитной плиты стоит отнести:



— наличие пространственного армирования и большая площадь цельного фундамента. Такая технология возведения фундамента приемлема на неустойчивой почве и является прекрасной основой под здания разного типа;

— сравнительно доступная стоимость возведения и монтажа фундамента. В процессе работы над основанием дома не требуется дорогостоящее оборудование, бетон выгружается просто из бетоносмесителей;

— большая площадь соприкосновения с грунтом обеспечивает прекрасную жесткость поверхности и устойчивость зданий;

— общая платформа не подвергается локальной деформации, что дает возможность предотвратить трещины в стенах дома, которые могут возникнуть в процессе сезонного движения грунта. Зимой в таком фундаменте не бывает ни трещин, ни изгибов, потому как плита двигается вместе с грунтом;

— монолитную плиту можно использовать в качестве чернового пола для цокольных этажей. Такое решение значительно экономит средства, потому как не требуется отдельных плит в работе над перекрытиями;

— фундамент подобного типа допускает строительство на грунтах, которые называются «сложными». При этом не требуется дорогостоящих землеройных работ. Монолитная плита дает возможность сэкономить время и бюджетные деньги при строительстве в зимний период, на участке с повышенным уровнем грунтовых вод.

Где можно использовать фундамент «Монолитная плита»? Если сравнивать этот тип основания со свайным фундаментом и другими видами основ, то монолитная плита актуальна:

— при строительстве зданий на грунте сложного типа;

— возведение зданий без подвала;

— строительство помещений без высокого цокольного этажа;

— строительство зданий, где требуется повышенная тепло или гидроизоляция;

— строительство в условиях мерзлого грунта.



Каким параметрам качества должен отвечать фундамент?



Основание подобного типа используется для строительства зданий разного назначения по всей стране. Но, предъявленные к нему требования едины:

— для фундамента используется бетон не ниже марки М-300;

— коэффициент водонепроницаемости должен быть примерно W-8;

— показатель подвижности плиты не менее П-3;

— устойчивость к перепадам температур;

— при строительстве на участках с повышенной влажностью, обязательно использование сульфат стойкого бетона;

— при обустройстве гидроизоляции, используется сульфат -полимерные материалы.

Фундамент «Монолитная плита» считается одним из самых популярных типов основания под здания различной этажности. Такой фундамент выдерживает нагрузки высокого класса, устойчив к влиянию окружающей среды, прост в монтаже. Именно на нем построенные большинство зданий в стране.

Вашему вниманию предлагается стоимость работ по установке широкоиспользуемых типов фундаментов, устанавливаемых в Санкт — Петербурге и Ленобласти:

Статья подготовлена компанией АСК Эгида, которая выполняет строительство домов из бревна и оказывает широкий спектр строительных услуг на рынке загородного домостроения.


Монолитная фундаментная плита — какая должная быть толщина, как выполнить расчет | StroykaBlizko.ru

Привычный и недорогой в исполнении ленточный фундамент не всегда получается реализовать на конкретном объекте строительства. Обычно это происходит из-за подвижности грунта, его склонности к морозному пучению. Вариант закладывания углубленной ленты с опущением подошвы ниже уровня промерзания грунта приводит к серьезному удорожанию проекта, усложнению работ.

Альтернативой выступает монолитный фундамент. Он идеально подходит для массивных сооружений, особенно, если они возводятся на неустойчивых подвижных грунтах. На первом этапе очень важно правильно выполнить расчет толщины плитного фундамента.

Основные элементы монолитной плиты

Монолитная плита g66623sc

Такой тип фундамента имеет и другое название — плавающий.

В результате удается снизить удельное давление до предела. Плита словно плавает по поверхности, колеблясь, повторяя движения слоев почвы. При этом не происходит осадка фундамента.

Основные части монолитной плиты:

  • подушка из песка и щебня. Глубина залегания подушки — показатель индивидуальный. Зависит от климата региона, характеристик грунта;
  • основание. Здесь необходимы расчеты: минимальная толщина, расстояние между ячейками армирующего каркаса (общее количество — две). Также зависит от марки используемого бетона, толщины арматурного прутка, шаг, количество прутьев, тип строительного материала для возведения коробки, общая нагрузка с крышей.

Воспользоваться всеми преимуществами данного типа основания получится только в том случае, если толщина монолитной плиты будет соответствовать параметрам постройки, реальным условиям эксплуатации здания, требованиям, которые предъявляются для грунта на данном участке.

Толщина монолитной плиты фундамента

При составлении проектной документации должна быть учтена масса будущего строения. Показатели давления, создаваемые двухэтажным домом, во много раз превзойдут те, которые создаст одноэтажный.

Преимущества монолитного фундамента

Как правило, в нашей стране предпочитают строить дома выше одного этажа. Суммарный вес такого строения можно назвать очень большим, поэтому толщина фундаментной плиты для двухэтажного дома должна иметь прочностный запас. Это позволит равномерно распределить нагрузку, создаваемую даже самым тяжелым строением, а обустройство плиты не вызовет особых проблем даже у начинающего строителя.

Можно выбрать:

  • мелкозаглубленный вариант — зависит от этажности дома (заглубление до 60 см). Ограничение — малоподвижные, малопучинистые грунты;
  • сильнозаглубленная монолитная плита — подходит для 2-3 этажных домов, для подвижных, подтопляемых, пучинистых грунтов.

Определение нагрузки на основание

Нагрузка, создаваемая строением — самый важный показатель при расчете такого показателя, как «минимальная толщина фундаментной плиты».

Помимо геологических изысканий, которые выполняются специалистами, необходимо будет определить:

  • тип строительного материала, из которого планируется возводить стены дома. Он должен быть известен еще на этапе проектирования. Стоит понимать, что толщина основания под дом из бетона, цементных, пеноблоков и подобного материала с железобетонными перекрытиями создаст существенную нагрузку на плиту. Особенно, если он будет двухэтажный. А вот деревянное строение (например, по каркасной технологии) с перекрытиями из дерева будет гораздо легче. Соответственно, фундаментная плита под дом будет гораздо тоньше. Это позволит существенно сэкономить на материалах;
  • динамические и статнагрузки. К последним относят нагрузку, создаваемую стенами, крышей строения, всем тем, что планируется разместить внутри дома. Динамические — нагрузки, которые имеют свойство возрастать и убывать. То есть они непостоянны и могут зависеть от ряда обстоятельств. Например, сезонные — снеговая нагрузка на крышу;
  • марку бетона.

Как рассчитать толщину фундаментной плиты

Мелочей при устройстве монолитной плиты нет. Все элементы и этапы важно выполнить правильно. Тогда основание будет крепким, а дом не будет осаживаться, давать трещины и разрушаться.

Песчаная подушка

Подушка под фундамент g66623sc

Прежде, чем приступать к расчетам толщины плиты, необходимо вычислить параметра песчаной подушки. Она выступает в качестве основания для бетона. Допустимые показатели для такого типа фундаментного основания — от 20 до 60 см. Используемый материал — мелкозернистый песок.

Однородность песка, из которого выполняют подушку, важна. Подушку не просто отсыпают до нужного уровня, но тщательно трамбуют и выравнивают. Рекомендуется использовать для этих целей механизированный способ — виброплиту. В процессе трамбования необходимо поливать песок водой. При намокании он становится более податливым, гораздо лучше уплотняется.

Верхний слой песчаной подушки — щебень. Достаточно будет насыпать 5-10 см среднезернистого камня. Щебень уплотняют, выравнивают. В конечном итоге должна получиться подушка — утрамбованная и ровная (по нивелиру).

Подушка под фундамент g66623sc

Выбор глубины:

  • если недалеко от поверхности пролегают грунтовые воды — не менее 60 см;
  • при глубоком пролегании вод и плотном грунте — 20 см.

Арматура

Армирование монолитной плиты g66623sc

Арматурный каркас находится внутри монолитной плиты. Необходимо будет определить не только общую длину, но и допустимый диаметр, минимальный шаг между прутками, возможность применения сетки.

Рекомендации:

  • вязать арматуру в два слоя;
  • первый слой должен проходить на высоте от 5 см от песчаной подушки;
  • второй слой — ниже самой высокой точки будущей монолитной плиты на 5 см;
  • шаг — не более 50 мм;
  • для связывания сетки использовать вязальную проволоку — она позволит арматурному каркасу «гулять» в период пучения грунта. Это сведет к минимуму риск разрыва.

Расчет толщины плиты

Точный расчет толщины плитного фундамента необходим не только для того, чтобы он мог выдержать строение, но и для того, чтобы определить объем бетона. Чтобы понять, какой объем понадобится для заливки нужно толщину основания умножить на площадь подошвы.

Принцип расчета

На тематических форумах присутствует общая информация о возможной толщине плитного фундамента — от 150 до 300 мм. При этом отмечается, что для хозяйственных построек толщина может уменьшаться до 100 мм, а для массивных увеличиваться — 350-450 мм.

Рекомендуется ориентироваться на показатели:

  • легкие бытовые помещения — 10-15 см;
  • каркасные, одноэтажные деревянные или из газоблока дома — 20-30 см;
  • двухэтажные брусовые, бревенчатые строение, кирпичные и газосиликатные дома в один этаж — 25-35 см;
  • каменные дома в 2-3 этажа — 40 см.

При использовании таких показателей, заливке качественным бетоном марки М300, армирующей сетке с частым шагом запас прочности конструктива очень высокий. Многие начинающие строители не понимают необходимость дополнительных расчетов. Здесь в дело вступает уже другое преимущество монолитной плиты. Конечно, она выдержит нагрузку, но будет ли основание «плавать».

Пример расчета

Габариты фундаментной плиты для двухэтажного дома — 10х10 метров. Шаг армирующего каркаса — 20 см, два слоя прутков (d=14). Вертикальные стержни d=8 мм. Бетон для заливки марки М250, толщина плиты 25 см. Считаем:

  1. Площадь фундамента — 10 м х 10 м=100 м2.
  2. Кубатура бетона — 100 м2 х 0,25 м = 25 м3.
  3. Расчет необходимого количества арматуры (учитываем защитный слой плиты) — 10000 мм — 60 мм = 9940 мм (длина прутка). У нас шаг равен 20 см, исходя из этого проводим вычисление количества прутков для 1 направления (9940/200 = чуть меньше 50 штук). Теперь нужно подсчитать сколько штук необходимо на две стороны (50 х 2 = 100 штук). А затем на два слоя плиты (100 х 2 = 200 штук).
  4. Вычисляем общую длину — 200 х 9,94 м = 1988 метра. Для справки: масса одного метра арматуры d14 равна 1.2 кг. Вычисляем массу всего рабочего армирования — 1988 х 1,2 = 2385,6 кг.
  5. Теперь переходим к вертикальному слою — разница в диаметре 6 см (14 см — 8 см). Разница с толщиной плиты равно 19 см (25 см — 6 см защитный слой). Здесь шаг будет 40 см, значит количество прутков — 25 шт. Понадобится 625 единиц (25 х 25). Отсюда масса — 625 х 0,19м х 0,395кг = 46,9 кг.
  6. Для расчета гидроизоляционного слоя берем размеры самой плиты и добавляем небольшой запас — 105 м2.
  7. Песчаная подушка — перемножаем длину и высоту подушки, учитывая необходимость выхода за пределы 10 см со всех сторон. Расчет: 10,1х10,1х0,5=51,05 м3 песка.

Монолитный фундамент имеет много преимуществ — универсальный, легковозводимый, позволят строить дома из тяжелых материалов более 1 этажа, отлично себя «чувствует» на подвижных грунтах. Чтобы избежать проблем, необходимо соблюдать рекомендации по армированию, и правильно применить показатели толщины монолитной плитной основы. Такой фундамент выдержит все вертикальные сезонные деформации почвы, не треснет, не осядет.

Толщина фундаментной плиты для двухэтажного дома. Толщина монолитного фундамента для двухэтажного дома


Какой должна быть толщина фундамента, как ее рассчитать

Многие индивидуальные застройщики на этапе разработки фундамента для своего дома сталкиваются с проблемой расчета его параметров, в том числе и толщины основы постройки. И правда, какой должна быть толщина плиты, если мы выбираем плитный железобетонный фундамент? Какой толщины принимать ростверк ленточного или столбчато-ленточного основания? С этими, на первый взгляд, простыми вопросами мы и попытаемся разобраться в данной статье.

Экономия против безопасности

В одной из следующих статей мы приведем конкретный пример расчета фундамента, а пока определим решающие факторы, оказывающие влияние на выбор толщины основания для дома:

  • фундамент должен эффективно воспринимать нагрузки от здания и деформации со стороны грунтового основания. Для этого необходимо задать такую толщину фундаментной конструкции, чтобы обеспечить гармоничную работу всех ее составляющих, например, арматуры и бетона;
  • понятно, что толщину фундамента можно задать заведомо достаточной, обеспечивающей 500% надежности и более, но в условиях экономии строительных материалов такой подход многим покажется неразумным;
  • получается, что должен сохраняться баланс между экономичным подходом и стремлением создать действительно надежный фундамент, который прослужит долгие годы, благодаря чему построенный на нем дом сохранит свою целостность

Расчет толщины плитного фундамента

Если вы решили возводить плитный фундамент, то вас наверняка волнует вопрос определения его толщины, отталкиваясь от которой можно проводить дальнейшие расчеты, например, расчет опалубки фундамента. Мы не будем приводить кучу формул, которые используют профессиональные строители – в этом нет необходимости. При желании вы можете воспользоваться одной из многих специальных программ, которые предназначены для проведения расчетов фундамента, в том числе и плитного. Обычно толщину плиты принимают исходя из общих нагрузок от дома и характера грунта на стройплощадке. При этом отталкиваются от того, что между двумя сетками арматуры необходимо выдержать не менее 70 мм. Добавим к этому толщину защитного слоя в 50 мм, а также толщину продольной и поперечной арматуры (для прутков диаметром 12 мм), получим, что толщина плиты должна быть: 70+2×50+12×4=218 мм. Но это в нашем случае. Обычно толщину плиты принимают равной 200, 250, 300 мм. Тут многое зависит от состава грунта и равномерного залегания пород. 250 мм – оптимальное значение, с неплохим запасом.

Расчет толщины ростверка

Что есть толщина фундамента для ленточного основания? Ведь может подразумеваться ширина ленты (вид сверху), либо ее глубина (в разрезе фундамента). Очевидно, что глубина ленты принимается исходя из условий строительства: при заглублении ниже ГПГ – она одна, для мелкозаглубленного – другая. Как правило, в последнем случае ее принимают равной 500-600 мм, но для легких сооружений, например, небольшой бани, можно принять меньше – 250-300 мм. Что касается ширины ленты, то она должна быть на 100 мм больше толщины возводимых на фундаменте стен.

Какой должна быть толщина столбов для свайного фундамента

Толщина столбов принимается исходя из расчетных значений требуемой площади подошвы основания. Но при этом она не должна быть меньше 100 мм. Это, что касается буронабивных и свайных оснований. Если планируется ставить дом на столбы из сборных строительных материалов или из железобетона, то толщина опор в этом случае принимается также исходя из расчетного значения площади основания, но не менее 400 мм ввиду того, что такие столбы обычно «закапывают» на незначительную глубину и есть риск их смещения/заваливания.

Напоследок

Переживаете о том, что ваш фундамент продавится или деформируется еще каким-то немыслимым образом? Тогда ступайте со всеми расчетами к опытному строителю. Либо можно освоить программы для расчета, благо оных не так-то и мало.

ЧИТАЙТЕ ТАКЖЕ

Как сделать септик своими руками?

Чувствуете в себе силы самостоятельно решить вопрос с очисткой стоков в своём доме? Для этого вовсе не обязательно покупать заводские септики. Есть несколько простых конструкций, которые можно изготовить самостоятельно. Для этого нужны лишь ваше время, набор простых инструментов и доступные строительные материалы.

Что нужно знать про дачные дома из бруса?

Находитесь на стадии выбора стройматериала для дачного дома? Обязательно подумайте над использованием бруса! Этот материал отличается простотой применения, эстетичным видом, высокими экологическими свойствами. Он доступен по цене и, что самое важное, сборку сруба можно провести самостоятельно. Просто взгляните на фото – такой может быть ваша дача!

Отзывы о фундаменте на винтовых сваях

Почему при рассмотрении вариантов фундамента многие застройщики останавливают свой выбор на винтовых сваях? Этот вид в нашей стране хоть и считается относительно новым в загородном строительстве, в то же время он интересен в экономическом отношении. А что говорят об этом люди? Отделяем зерна от плевел, изучая отзывы.

cdelayremont.ru

Толщина монолитного фундамента для двухэтажного дома – Telegraph

Толщина монолитного фундамента для двухэтажного дома
Скачать файл — Толщина монолитного фундамента для двухэтажного дома

Устройство монолитной плиты в качестве базы под строящийся дом является наиболее надежным видом основания. Чтобы провести правильный расчет плитного фундамента, необходимо знать специфику работ по его организации, тип грунта на участке строительства, а также обладать некоторыми данными о характеристиках будущего здания. Если при строительстве дома необходима максимальная надежность на нестабильном грунте, монолитный фундамент идеальный вариант. Логика подсказывает, что прежде чем начать строительство, необходимо спроектировать дом и вычислить нагрузки на фундамент. Обычно этим занимаются в проектном бюро, и выдают уже готовые габариты устройства основания. Если вы решили провести расчет фундаментной плиты самостоятельно, ознакомьтесь с основными этапами вычислений. Особенность данного типа конструкции в том, что при строительстве на песчаных грунтах вес плиты не включается в общую массу дома, на глинистых почвах включают половину веса плиты, а на плывучих грунтах в расчет принимается вес строения с полной массой монолитного основания. Выяснив или вычислив необходимые значения и не получив при этом противопоказаний к устройству монолита, переходим к расчету толщины плитного фундамента. Как правило, при частной застройке принимаются усредненные величины. Для наиболее распространенных видов конструкций они указаны ниже. При этом данные значения справедливы:. Армирующую сетку в монолитных плитах фундамента не принято сваривать. Чаще её вяжут специальной проволокой, что дает дополнительную гибкость основанию. Плитный фундамент принято относить к мелкозаглубленным. Как правило, верхний уровень заливки выводится вровень с поверхностью почвы. Исключения бывают в случае обустройства подвальных помещений в домах с монолитным плиточным основанием, в таких случаях плиту опускают на высоту подвального этажа с учетом толщины монолитной плиты самого основания. В остальных случаях после расчета толщины плиты фундамента высчитывают глубину выемки грунта для котлована. Данная величина складывается из следующих показателей:. Путем несложных вычислений получаем минимальное значение глубины котлована для двухэтажного кирпичного дома: Расчет толщины плитного фундамента необходим для того, чтобы понять количество материалов для его устройства, а значит — его стоимость в целом. На примере разберем порядок вычисления объемов стройматериалов. Бетонное основание должно быть шире дома на 0,2 м с каждой стороны. Таким образом площадь основания составит: Не трудно перевести металл в тонны, но при покупке прутка вы не знаете, какая погрешность была при выпуске арматуры, поэтому не ориентируйтесь на вес, запрашивайте стоимость за 1 метр погонный. Не уверены в своих знаниях, доверьте расчеты профессионалам. Ошибки, допущенные на этапе проектирования, сложнее всего исправить: Монтаж фундамента Выбор типа Из блоков Ленточный Плитный Свайный Столбчатый Устройство Армирование Гидроизоляция После установки Ремонт Смеси и материалы Устройство Устройство опалубки Утепление Цоколь Какой выбрать Отделка Устройство Сваи Виды Инструмент Работы Устройство Расчет. Фундаменты от А до Я. Устройство фундамента из блоков ФБС. Заливка фундамента под дом. Устранение трещин в стенах фундамента. Как сделать гидроизоляцию цоколя. Выбор цокольной плитки для фасада. Как закрыть винтовые сваи. Динамические и статические испытания свай. Изготовление винтовых свай своими руками. Расчет столбов для фундамента. Порядок расчета опалубки для ленты. Как рассчитать арматуру для фундамента. Полезное Расчет Расчет плитного фундамента. Содержание Сбор необходимой информации Определение толщины монолитной плиты основания Глубина залегания основания Материалы для плиты. Определение размеров подошвы фундамента под дом. Как рассчитать арматуру для монолитного фундамента. Рассчитываем расход материалов на фундамент. Пример сбора нагрузок на фундамент. Как рассчитать количество материалов для опалубки. Как рассчитать кубатуру фундамента. ОСТАВЬТЕ ОТВЕТ Отменить ответ. Please enter your comment! Please enter your name here. You have entered an incorrect email address! Фундамент для гаража из блоков ФБС — плюсы и этапы строительства. Монтаж фундамента для дома из дорожных плит. Усиление фундаментов буроинъекционными и буронабивными сваями. Устройство подушки под плиту фундамента. Ленточный фундамент Плитный фундамент Материалы для бетона Объем котлована Площадь участка Количество кирпичей в кладке. Ленточный Свайный Плитный Столбчатый Просмотреть результаты. Информационный портал ‘Фундаменты от А до Я’.

Монолитный плитный фундамент: расчет, толщина и особенности

Кресло для бани своими руками чертежи

Как потушить кабачки быстро

Фундамент плита — расчет толщины по инструкции

Как красиво рисовать брови тенями

Сколько страниц в книге рвс

Сколько стоит жилье в америке

Режим дня ребенка после года

Расчет толщины плитного фундамента

Сварочные трансформаторы с нормальным магнитным рассеиванием

Стихи легкие для заучивания

Защита прав на землю и земельные споры

Толщина фундамента для двухэтажного дома

Арктик тв мурманск новости

Карта ночного неба с созвездиями

Какой ингалятор выбрать компрессорный или ультразвуковой

telegra.ph

Фундаментная плита для двухэтажного дома

Монолитная плита является универсальным типом фундаментов. Она обладает высокой несущей способностью и подходит для строительства тяжелых домов из любых материалов. Плитный фундамент еще называют «плавающим» по причине того, что под влиянием морозного пучения грунтов плита двигается вместе с ними не разрушая конструкции самого дома. Использую такой тип фундамента вы сразу же получаете хорошее ровное монолитное основание, что уменьшает расходы по устройству полового покрытия дома.

Цена на монолитную плиту под малоэтажный дом, руб

Размер плиты, м*мh= 200ммh=250ммh=300ммh=350ммh=400мм
6х6 152 000 р. 164 000 р. 182 000 р. 201 000 р. 219 000 р.
6х8 183 000 р. 208 000 р. 226 000 р. 252 000 р. 271 000 р.
8х8 229 000 р. 268 000 р. 295 000 р. 323 000 р. 354 000 р.
8х10 278 000 р. 318 000 р. 353 000 р. 389 000 р. 428 000 р.
10х10 337 000 р. 375 000 р. 426 000 р. 473 000 р. 519 000 р.
10х12 389 000 р. 446 000 р. 501 000 р. 557 000 р. 612 000 р.
12х12 456 000 р. 528 000 р. 587 000 р. 655 000 р. 730 000 р.

*При условии, что на участке имеется электричество, вода и условия для проживания бригады.



В стоимость входит:

  • Планировка территории, разметка

  • Земляные работы, рытье котлована

  • Укладка геотекстиля

  • Устройство подушки под фундамент, послойное трамбование

  • Монтаж опалубки

  • Устройство арматурного каркаса в 2 слоя

  • Закладка труб под инженерные коммуникации

  • Заливка бетона

  • В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25км от КАД)



    Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции.



    **Более точную стоимость монолитного фундамента (плиты) вы можете узнать позвонив нам.

Заказать выезд специалиста

Завершенные работы по данному типу фундамента

Несколько проще и куда меньше плита под двухэтажный дом. Но, как и монолитная плита для одноэтажного дома, фундаментная плита для двухэтажного дома базируется на уплотненной подушке из песка с гравийным основанием. Эта подушка позволяет обустроить дренаж, а также обеспечивает плавание при деформации грунта.

 Монолитная плита для одноэтажного дома может иметь меньшую толщину в сравнении с таким основанием, как плита под двухэтажный дом. Но и в первом и во втором случае на плите можно обустроить финишное напольное покрытие, а внутри проложить систему «теплый пол» по аналогии УШП.

 Фундаментная плита для двухэтажного или многоэтажного дома предусматривает серьезные требования. Поэтому сооружение такого объекта лучше доверить специалистам, обладающим навыками и необходимой техникой. В нашей компании заняты именно такие рабочие. Свяжитесь с нами, и ваш фундамент будет залит наилучшим образом.

fundament98.ru

Монолитная плита в СПб, Цена на Монолитный Фундамент

Процесс устройства монолитной плиты под фундамент значительно проще, чем сборной конструкции, однако ко всем материалам предъявляются достаточно высокие требования. От качества материалов и соблюдения технологии будет зависеть надежность, несущая способность и долговечность не только фундамента, но и всего возводимого сооружения.

Устройство монолитного плитного фундамента начинается с подготовительных работ. На этом этапе с участка удаляются все предметы, постройки и растения. После этого срезается растительный слой почвы. В этом может помочь экскаватор или бульдозер.

После подготовительных работ можно приступать к рытью котлована. Обычно его глубина составляет полтора метра. Глина и земля заменяются щебнем и песком, которые уплотняются и выравниваются, создавая надежную и прочную подушку, которая будет служить основанием для будущего фундамента.

Когда подушка будет готова можно приступать к устройству опалубки. Для монолитного плитного фундамента необходимо использовать в качестве опалубки щиты, толщина которых будет более 25 мм. По завершении установки опалубки при необходимости устраивается гидроизоляция и теплоизоляция.

Когда все предыдущие процессы завершены можно начинать укладывать арматуру. Армирование можно осуществлять двумя сетками (одна располагается в нижней части будущей плиты, примерно на 5 см выше ее подошвы, а верхняя уложится примерно за 5 см до верхней поверхности плиты) или при помощи арматурного каркаса, который будет или сварным, или связан при помощи вязальной проволоки.

После армирования можно приступать к заливке бетонной смеси. Для фундаментной монолитной плиты стоит использовать бетон марки М300 или выше. Бетонную смесь необходимо уплотнять при помощи глубинных вибраторов для удаления пор и пустот. Когда бетон застынет (от 3 до 7 дней) можно снимать опалубку. После этого примерно 3-4 недели бетон будет набирать прочность и только после этого можно приступать к продолжению строительства.

Порядок выполнения работ

Почему мы?

Компания «Русская свая» является ведущим производителем фундаментов на строительном рынке. У нас работают специалисты высокой квалификации и большим стажем. Для получения точных сведений и правильной установки фундамента, проведем все необходимые инженерные работы. Мы заинтересованы в конечном результате, а не в быстрой выгоде. Несем ответственность за качество, наличие сертификатов на используемые материалы.

  • Работаем по всей территории Северо-Западаи близлежащих регионов
  • Надежность и стабильность компании
  • Cобственный автопарк
  • Точное соблюдение всех договоренностей
  • Все виды оплаты
  • График 24/7
  • Выполнение работы точно в срок.
  • Монтаж 1-10 дней
  • Первый выезд на осмотр объекта бесплатно

Какие бывают виды?

4 / 5 ( 468 голосов )

Гидроизоляция монолитной плиты фундамента и под нее – материалы, технологии, устройство и стоимость работ – ООО ТП Протект, Москва

Монолитный плитный фундамент – цельная армированная плита из бетона. Такой тип фундамента оптимален для строительства в местах нестабильного грунта, высокого уровня грунтовых вод. Единая фундаментная плита широко применяется при постройке зданий с цокольным этажом или подвалом, когда на дне котлована заливается бетонное основание. Однако нередко такой тип фундамента выбирают и для домов без подвала. В этом случае плита фундамента отливается почти на поверхности грунта, выше глубины промерзания, и в процессе эксплуатации подвергается сезонным деформациям, связанным с пучением грунта. Плитный фундамент принимает на себя почвенные нагрузки равномерно, поднимается зимой и осаживается весной вместе со зданием, отчего получил название «плавающего».

Нужна ли монолитному плитному фундаменту гидроизоляция?

Контактируя с почвой, фундамент постоянно находится под воздействием влаги. Имея пористую структуру, бетон активно вбирает в себя влагу, что приводит к плачевным последствиям. В частности:

  • со временем вода вымывает из бетонного состава соли и минералы, разрушая его структуру и снижая прочность всего здания;
  • удерживая сырость, бетон провоцирует её перемещение от фундамента на стены дома. В результате появляются плесневые грибки.

Поэтому устройство гидробарьера монолитной плиты фундамента – обязательная составляющая процесса строительства дома. Гидроизоляцию плиты выполняют в самом начале, до возведения стен, как только свежее бетонное основание высохло и упрочнилось.

Устройство гидроизоляции под плитой перекрытия и сверху

Фактически гидроизоляция монолитной плиты выполняется и снизу – под бетонную плиту, и поверх неё. Гидроизоляция под плиту фундамента устраивается ещё до того, как эта самая плита будет залита. Существуют различные технологии создания гидробарьера под фундаментную плиту, однако, это – тема другой статьи, а сейчас речь идёт о поверхностной гидроизоляции непосредственно монолитного бетонного фундамента.

Что использовать в качестве гидробарьера?

Для устройства гидроизоляции монолитной плиты фундамента современный рынок предлагает большой выбор разных материалов и методов. На практике отлично зарекомендовала себя жидкая резина – составы на битумно-полимерной основе. Можно с уверенностью сказать, что жидкая резина объединяет в себе достоинства рулонной, конструкционной, штукатурной и других видов гидроизоляции, но лишена их недостатков. Судите сами. Битумно-полимерная гидроизоляция:

  • обладает высокой адгезией к большинству строительных материалов
  • наделена прочностью
  • высыхая, образует на изолируемой поверхности бесшовную эластичную мембрану, абсолютно водонепроницаемую
  • способна к самовосстановлению
  • экологически безопасная, изолирует радон
  • готова к использованию или требует минимальных приготовлений, наносится холодным способом
  • высокая продуктивность – есть пастообразные составы для ручного нанесения и жидкие эмульсии для быстрой и качественной обработки поверхностей с большой площадью
  • подходит для работы с горизонтальными, вертикальными, радиусными поверхностями, объектами со сложной геометрией, множеством примыканий, труднодоступных участков, возможно нанесение под плиту и сверху.

Как видите, битумно-полимерная гидроизоляция – универсальное решение для устройства влагозащитного слоя самых разных сооружений, в том числе и плиты фундамента. Здания различной этажности и назначения (жилые, коммерческие, промышленные), бассейны и резервуары, заглублённые конструкции тоннели, мосты, трубопроводы – далеко не полный перечень сферы применения гидроизоляции с помощью жидкой резины.

Выбор материалов для устройства гидроизоляции фундамента

Мы предлагаем два вида материалов на битумно-полимерной основе для гидроизоляции монолитной плиты фундамента и под нее:
напыляемые — битумно-латексная эмульсия «Рапидфлекс». Жидкий двухкомпонентный состав, наносится автоматизированным способом. Этот материал рационально использовать для гидроизоляции большого по площади плитного фундамента: быстро, легко, демократичная цена;
мастики на битумно-полимерной или полиуретановой основе. В ассортименте ООО ТП «Протект» битумно-полимерные мастики – это однокомпонентный «Эластопаз», двухкомпонентный «Эластомикс». Первый можно наносить самостоятельно и вручную, и с помощью аппарата безвоздушного давления. Второй – только ручным способом. Полиуретановая мастика «Инопаз» наносится и вручную, и методом безвоздушного напыления. Мастики лучше всего подходят для устройства локальной гидроизоляции, обработки поверхностей небольших размеров своими руками
праймеры — ещё одна важная составляющая надёжной гидроизоляции с использованием битумно-полимерных материалов. У нас можно купить битумный праймер (грунтовку) PazPrimer, который используется для подготовки поверхности к нанесению мастики, улучшает адгезию.

Монолитная плита против плавающей плиты | Разница между монолитной плитой и плавающей плитой | Что такое монолитная плита

Монолитная плита против плавающей

Плита является одним из наиболее важных конструктивных элементов в строительстве. В строительстве используются разные типы плит. В этой статье мы обсудим разницу между монолитной плитой и плавающей плитой.

Что такое монолитная плита?

Название Monolithic означает «все за одну заливку», поэтому в конструкции Monolithic Slab фундамент состоит из слоя бетонной плиты с большей площадью под несущими стенами и всеми краями периметра, чтобы замените нижний колонтитул за одну заливку.

Внешние стороны монолитной плиты сохраняют толщину во время заливки бетона, чтобы служить основой для несущей стены, в то время как остальная часть плиты остается толщиной от 4 до 5 дюймов.

Фундамент из монолитных плит — это самый простой, быстрый и экономичный фундамент из доступных. Поскольку бетон заливается сразу в монолитную плиту, строительство идет быстрее, а затраты на рабочую силу ниже.

Монолитная плита
Источник: домостроитель.com

Что такое плавающая плита?

Плавающие плиты — это бетонные плиты, которые плавают по земле без каких-либо анкеров. . Плавучие плиты служат фундаментом для широкого спектра строительных конструкций, включая навесы, гаражи для автомобилей, пристройки, коттеджи, навесы для проездов, вспомогательные постройки и сараи.

Как следует из названия, плавающая плита просто напоминает плиту, которую просто кладут на воду без каких-либо соединений между ними. Когда мы представляем себе здание с плавающей планировкой, мы должны представить себе структуру с обычным ленточным фундаментом, построенным на много футов ниже уровня земли.

Затем возводится стена над уровнем земли. Затем плавающие плиты физически плавают по земле. Из-за плавающих плит подготовка грунта сокращается в большей степени. Поскольку плавающая плита не имеет соединения с фундаментом, ее еще называют монолитной плитой.

Плавающая плита
Источник: signatureflip.com
Строительство плавающей плиты

Чтобы начать строительство плавающих плит, проектируемое здание требует устойчивого фундамента, чтобы полностью выдержать весь вес надстройки.

Как было сказано ранее, они чаще используются в гаражах, пристройках к дому и сараях, для которых не требуется большой фундамент. По конструкции эти конструкции легкие.

По сравнению с традиционной конструкцией перекрытий, плавающие плиты оказались наиболее подходящими и экономичными. Этапы строительства плавучей плиты:

1) Земляные работы на участке

Это начальная подготовка любого строительства. Сначала расчищают выбранную территорию, а затем выкапывают ее согласно плану.

Создание дренажного канала по бокам для отвода воды через гравийное основание также является частью этого процесса.

Вода будет удалена из бетонной плиты фундамента путем заделки траншеи геотекстилем и гравием, как показано ниже.

2) Укладка гравийного дна для дренажа

Здесь поверх участка укладывается гравийный слой для дренажа нежелательной воды.

3) Обеспечение армирования плиты

В процессе литья размещается изложница для плиты.Арматурные стержни предоставляются в соответствии с размерами и спецификациями плиты для усиления конструкции.

4) Отливка плавающей плиты

Опалубка перекрытия заполнена бетоном. В зависимости от площади и исполнения его уплотняют вручную или механическим вибратором.

Чтобы плита была полностью продуктивной, она должна быть хорошо уплотнена. Отверждение должно происходить в течение примерно 2–3 дней.

Различия между монолитной плитой и плавающей плитой
Монолитная плита и плавающая плита

Монолитная плита и плавающая плита

Особенности Плавающая плита Плавающая плита Приложения Монолитная плита — лучший вариант для строительства микрорайонов, где земля выровнена, а почва равномерно распределена и плотно уплотнена. Применяется для строительства навесов, производственных рабочих, подсобных помещений, гаражей и других сооружений.
Стоимость строительства Поскольку бетон заливается сразу в монолитную плиту, время строительства значительно сокращается, а затраты на рабочую силу ниже. Из-за значительных земляных работ, бетона и рабочей силы, необходимых для строительства ленточных фундаментов и строительства морозных стен, стоимость плавающей плиты выше.
Возможность растрескивания Плоский грунт идеально подходит для фундаментов из монолитных плит.Если земля неровная, для ее выравнивания используют большое количество насыпной грязи; однако, если земля не уплотнена должным образом, со временем это может привести к растрескиванию. Монолитная плита вокруг периферийных стен и других больших несущих мест склонна к растрескиванию. Здесь нет возможности растрескивания до тех пор, пока почва не будет иметь ограниченную устойчивость или не станет обычной водой на подповерхностном слое. Потому что плавающие плиты — это бетонные плиты, которые устанавливаются над землей без каких-либо анкеровок.Это просто пластина, которую кладут на воду без какого-либо соединения между ними.
Подходящее место для строительства Подходит для земли с одинаковыми высотами и очень маленьким уклоном. Не подходит для пойменных территорий. Плавающие плиты хорошо подходят для участков, где существует риск движения в слое грунта из-за высокого содержания влаги. Подходит для пойменных территорий.
Толщина В большинстве случаев опоры для этих фундаментов выступают только на 12 дюймов от основания до пола, а толщина фундамента составляет всего четыре дюйма. Здесь по краю бетонной плиты образуется балка глубиной 2 фута. Толщина плиты варьируется от 4 до 6 дюймов.
Внутреннее отопление При установке плавающих плит в здании можно использовать лучистое тепло пола для обеспечения комфорта и равномерного обогрева. Здесь в холодную погоду можно добавить слой изоляции вокруг фундамента, который обеспечит внутреннее отопление. Этот слой предохранит конструкцию от замерзания и оттаивания.
Устойчивость к стихийным бедствиям Монолитная плита дает стойкую к стихийным бедствиям структуру. Он более устойчив к горизонтальным силам землетрясений, циклонов и т. Д. По сравнению с традиционными зданиями. Не подходит для сейсмоопасных районов, но является достойным решением при расширении домов.
Подходит для строительства Подходит для регионов с жарким климатом. Плавающая плита широко используется в строительстве в холодных регионах, поскольку она предотвращает просачивание влаги и обмерзание.
Долговечность и качество Чрезвычайно высокий по сравнению с обычной конструкцией. Сравнительно низкая.
Ремонт и техническое обслуживание Сложный. Easy
Технологии Примитивные технологии. Современные технологии. В этой технологии нет необходимости ни в кирпиче, ни в блоках, ни в штукатурных работах.

Заключение:

Я надеюсь, что теперь у вас достаточно знаний о разнице между монолитной плитой и плавающей плитой.Знаете ли вы какую-либо другую разницу между монолитной плитой и плавающей плитой? Дайте нам знать об этом в комментариях.

Также читайте —

Что такое плавающая колонка?

Типы перекрытий в строительстве

Плоские перекрытия — преимущества и недостатки

Различия между односторонними и двухсторонними перекрытиями

Если вам понравилась эта статья, поделитесь ею со своими друзьями, а также отметьте нашу страницу на Facebook и присоединяйтесь наш Telegram Channel .

Монолитная плита с защитой от замерзания | ProTradeCraft

Доступный фундамент из плит с изоляцией, подходящий для климатических зон 4, 5 и 6

Одна холодная точка в доме — это место, где край плиты выходит наружу. Этот тепловой мост больше похож на тепловую взлетно-посадочную полосу, потому что воздух на улице зимой намного холоднее, чем земля, и жарче, чем земля летом.

Неудивительно, что изоляция краев плит — один из пунктов контрольного списка Energy Star.

Шаг за шагом:
  • Начните с участка земли, достаточно большого, чтобы вырыть яму, и выкопайте эту яму. Защищенную от мороза плиту не нужно копать ниже линии замерзания, в зависимости от того, где вы живете, достаточно глубины 12, 14 или 16 дюймов (см. Таблицу ниже).
  • Слой из уплотненного гравия покрывает землю под плитой, а во влажных помещениях следует установить дренажную систему.
  • Положите пластиковый пароизоляционный слой поверх уплотненного гравия и затем вылейте плиту, при необходимости добавив арматуру.
  • Оберните край пластика и установите изоляцию из жесткого пенопласта вдоль внешнего края плиты. Эта пена имеет толщину около двух дюймов, что составляет примерно R-10.
  • Положите еще одну пенопластовую доску горизонтально поверх дренажного гравия с уклоном в сторону от дома. Этот кусок должен выступать примерно на четыре фута от дома, чтобы полностью защитить его от морозного пучка.
  • Покройте открытую пену каким-либо защитным слоем, например штукатуркой или жесткими панелями, подходящими для контакта с землей.
  • Засыпьте отверстие и возьмите стены поверх плиты.
  • Часть гидроизоляции над изоляцией предотвращает проникновение насекомых и воды.
  • Установите OSB, WRB и сайдинг; посадите траву, а затем пообедайте — вы уверены, что эта плита будет оставаться теплой и сухой в течение долгого-долгого времени.

<код>

—Стивен Бачек — архитектор из Рединга, Массачусетс, чьи архитектурные услуги используются по всей территории Соединенных Штатов.Он проектирует энергоэффективные дома для промышленных застройщиков и модернизирует пассивные дома.

Плита с последующим натяжением на грунтовом фундаменте | Журнал Concrete Construction

Большинство жилых фундаментов в Соединенных Штатах построено с использованием арматуры или проволочной сетки в качестве арматуры, чтобы минимизировать усадочные трещины и противостоять напряжениям, создаваемым весом здания. Альтернативой является использование прядей с последующим натяжением вместо обычного армирования.Фундаменты с последующим натяжением существуют с 1960-х годов и исторически использовались для условий расширения и сжатия почвы, которые преобладают в Техасе, Калифорнии и других частях Юго-Запада. Подрядчиков и инженеров учили, что бетон плох на растяжение и хороший на сжатие, поэтому сжатие бетона в лучших интересах.

Общая философия пост-растяжения заключается в приложении к бетону достаточно большой силы, чтобы любые растягивающие напряжения были уменьшены до приемлемого уровня.Размещение бетона в сжатом состоянии минимизирует возможность растрескивания и улучшит целостность плиты. Благодаря своим превосходным характеристикам, относительной простоте строительства и экономичности, жилые фундаменты с последующим натяжением становятся все более стандартной системой фундаментов для жилищного строительства независимо от классификации грунтов.

Типичный ребристый фундамент с последующим натяжением для жилищного строительства с арматурой, размещенной в центре плиты примерно на 48 дюймов по центру в каждом направлении.

Фундаменты с последующим натяжением спроектированы с использованием метода Института пост-натяжения (PTI), впервые опубликованного в 1980 году и недавно дополненного его 3-м изданием. За исключением армирования, конструкция фундамента такая же, как и в традиционной системе. Для большинства жилых домов на одну семью плиты имеют толщину от 4 до 5 дюймов и имеют стержни примерно на 4 фута по центру в каждом направлении. Арматура размещается в центре плиты и продолжается на этой отметке через фундамент.Конкретное расположение сухожилий относительно условно. При условии, что правильное количество арматурных элементов установлено и эффективно равномерно разнесено, различия в расстоянии между арматурами не повлияют на характеристики фундамента. Допустимы зазоры между соседними прядями длиной до 6 футов. Относительно небольшое количество прядей упрощает осмотр, структурное наблюдение и выявление проблем. Кроме того, у рабочих есть много места для движения во время укладки бетона, чтобы не наступить на пряди и не столкнуть их с грязью.Поскольку их точное местоположение является гибким, подрядчики часто размещают сухожилия, чтобы избежать проникновения и других встроенных элементов. В случае возникновения конфликта пряди могут изгибаться вокруг препятствия при условии плавного и постепенного изгиба. На большинстве планов фундаментов с последующим натяжением будет отображаться каждая прядь на плите, обозначение ее длины, цветовой код для идентификации и ожидаемое удлинение от успешного напряжения. В отличие от надземного строительства, технические чертежи эффективно служат рабочими чертежами, а материалы для последующего натяжения должны иметь возможность изготавливаться и размещаться непосредственно по разрешенным планам.

Жилы могут иметь длину от 15 до 200 футов и будут доставляться на площадку как одно целое. Они доставляются на стройплощадку в бухтах, похожих на веревки, и занимают относительно мало места по сравнению с серией кусков арматуры длиной 60 футов. Подрядчики должны позаботиться о том, чтобы сухожилия были по существу ровными, без локальных «перегибов» по ​​вертикали или горизонтали по их длине. Во время операции по напряжению изгибы в сухожилиях будут пытаться распрямиться, что может вызвать локальное растрескивание, если разрыв является серьезным.

За исключением случаев очень большой экспансивной почвы, сухожилия не заходят в опоры. Количество арматурных элементов рассчитано для обеспечения минимального сжатия 50 фунтов на квадратный дюйм по всему фундаменту и должно учитывать потери на трение при шлифовании бетона о земляное полотно. Когда на стабильных грунтах используется пост-напряженный фундамент, поддержание минимального давления 50 фунтов на квадратный дюйм является единственным дополнительным расчетом для обычного усиленного фундамента.

Большое расстояние между жилами позволяет рабочим достаточно места для укладки бетона, не вставая на арматуру и не вдавливая ее в грязь.

Метод проектирования PTI включает плиты с внешними и внутренними опорами (ребрами), которые проходят от одного конца фундамента до другого. Внутренние опоры расположены в обоих направлениях и добавляют прочности и жесткости, чтобы противостоять любой приложенной нагрузке. В зависимости от веса здания и параметров почвы опоры обычно имеют глубину от 18 до 24 дюймов и ширину 12 дюймов. Метод PTI требует минимального количества арматуры, если таковая имеется, однако большинство инженеров включают одну или две планки №4 в нижней части фундаментов.В большинстве геотехнических отчетов требуется минимальная заделка на 12–18 дюймов ниже самого нижнего прилегающего уровня. Эта глубина активирует соответствующее опорное давление и обеспечивает частичную остановку воды, чтобы минимизировать проникновение влаги под фундамент. Опоры обычно располагаются под несущими стенами или стенами, работающими от сдвига, и отстоят примерно на 12 футов от центра в каждом направлении. Если используются более длинные пролетные соединения или фермы, внутренние опоры могут не совпадать с какими-либо структурными или архитектурными элементами.

Если спроектирован ребристый фундамент, система может быть преобразована в мат одинаковой толщины. Преобразование требует, чтобы характеристики сечения мата были равны или превосходили конструкцию ребер. Вместо плиты толщиной 5 дюймов с несколькими опорами глубиной 24 дюйма можно использовать сплошную плиту толщиной 10 дюймов. Плиты одинаковой толщины будут иметь больше бетона и, следовательно, больше арматуры, но существенно меньше траншей. В большинстве случаев требуется только рытье траншеи снаружи фундамента.Я рекомендую минимальную равномерную толщину в 8 дюймов, но в более крупных зданиях с суровыми почвенными условиями в жилищном строительстве используются плиты толщиной от 14 до 18 дюймов. Оба метода приемлемы и обычно выбираются владельцем / подрядчиком в зависимости от их предпочтений в отношении укладки большего количества бетона или выполнения более траншейных работ. С инженерной точки зрения основное отличие состоит в том, что для основания мата потребуется дополнительная детализация анкерных и прижимных болтов. Стандартное готовое оборудование обычно требует большего количества заделок, чем толщина однородного мата.Шайбы, соединенные гайкой с нижней частью более длинных болтов в сочетании с дополнительной арматурой, являются обычным явлением в конструкции однородного мата.

В дополнение к сопротивлению движению грунта, плиты после натяжения обладают отличной грузоподъемностью и эффективно устраняют необходимость в изолированных опорных подошвах от фундамента. Хорошее практическое правило заключается в том, что на каждый дюйм толщины плиты может выдерживаться опорная нагрузка в 1000 фунтов. Например, 5-дюймовая плита может выдержать нагрузку на столб в 5000 фунтов без дополнительного бетона или арматуры.Опытный инженер по последующему натяжению, вероятно, сможет создать большую мощность в зависимости от прочности бетона и силы, приложенной к сухожилиям. Типичные внутренние и внешние опоры выдерживают нагрузку на столб от 15 000 до 20 000 фунтов без дополнительного усиления. В дополнение к сопротивлению опорным нагрузкам, типичная плита после растяжения будет выдерживать стандартные нагрузки на несущие стены для жилищного строительства без углубленного участка. И Единый строительный кодекс (UBC), и Международный строительный кодекс (IBC) предоставляют формулы для расчета несущей способности плиты для поддержки несущих стен.Это внутреннее сопротивление нагрузке оказалось очень полезным в дополнениях, где часто вводятся новые стойки и несущие стены, и обычно требуется удаление некоторой части существующего бетона и строительство новых опор.

Монолитно-плитный фундамент: расчет, толщина и особенности

Плитный фундамент — это прочное основание из железобетона, которое укладывается под всю площадь здания.Фундаменты этого типа очень прочные и оказывают наименьшее давление на грунт. Но только один плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, на которые будет опираться при его эксплуатации, может иметь указанные преимущества.

Особенности расчета толщины плитного фундамента

При расчете толщины монолитной фундаментной плиты необходимо учитывать следующие значения:

  • зазор между арматурными сетками;
  • толщина бетонного слоя над верхней и нижней арматурной сеткой;
  • толщина арматуры.

Самый простой расчет толщины плиты цоколя проводится суммированием всех этих показателей, при этом оптимальным значением считается толщина плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и однородностью горных пород.

Помимо размеров опорной плиты, при устройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки.Для устройства наклонного фундамента снимается верхний слой грунта и глубина котлована составляет около 0,5 м. Эта величина определяется с учетом того, что щебень укладывается слоем около 20 см, песок — около 30 см.

В итоге простым суммированием получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может существенно варьироваться в зависимости от изменения характеристик грунта и веса всей будущей постройки, из которой сооружается фундамент.

Итак, плитный фундамент для кирпичного дома должен быть на 5 см толще того же основания для строительного пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты увеличивается до 40 см (и более — в зависимости от веса и конфигурации конструкции), а при строительстве двухэтажного дома. многоэтажное здание из пенобетона — не менее 35 см. Номера данных приведены в качестве примера. Чтобы понять, насколько толщина плиты основания зависит от типа конструкции, на которую она кладется.Точные показатели для конкретного здания определяются расчетами, которые рекомендуется доверить специалистам в данной области техники.

Зачем измерять толщину плитного фундамента

Все указанные расчеты необходимо выполнять согласно нормам соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для возводимого сооружения, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Кроме толщины для расчета плитного фундамента необходимо определить:

  • периметр (длина со всех сторон) основания;
  • плиты площади, включая термо- и гидроизоляцию;
  • площадь боковой поверхности;
  • количество бетона;
  • вес бетона;
  • нагрузка на почву;
  • диаметр арматуры в сетке;
  • Диаметр вертикальной арматуры
  • ;
  • Размер ячейки
  • меш;
  • падение арматуры;
  • общая длина стержней арматуры;
  • общий вес арматуры.

Для расчета количества бетона, необходимого для заполнения плитного фундамента, объем теплоизоляции вычитается из общего объема.

Подушка под плитный фундамент: определить толщину

Подушка под основание плиты укладывается по всей площади. Он состоит из слоя щебня и слоя песка, который наносится на предварительно выровненное дно котлована. Сначала щебень, как правило, слоем 20 см, а затем песок — слоем 30 см.Таким образом, наиболее распространенная толщина подушки под плиточный фундамент составляет примерно 0,5 м.

Следует иметь в виду, что толщина каждого из двух слоев песчано-куриной подушки может варьироваться в довольно значительных пределах. Этот показатель зависит от нескольких факторов, в том числе от основных характеристик грунта и веса конструкции. Например, для легких деревянных построек хватит подушек толщиной 15 см, для гаража — 25 см, а для больших кирпичных построек лучше всего подойдет полуметровый слой.

Щебень

в этом случае компенсирует пучок и низкую плотность почвы, а также является отличным дренажем, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняется для определения количества бетона, необходимого для его заполнения. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Самый простой способ разобраться с расчетом на конкретном примере, который можно использовать для других случаев, изменив соответствующие числа. Предположим, будет возводиться дом 10х10 метров и монолитно-плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в этом случае составит 25 кубометров (10х10х0,25). Такой же бетон потребуется для заливки фундамента. Необходимо учесть и установить жесткие ребра, которые служат для повышения устойчивости деформаций.Они располагаются с шагом в три метра вдоль и поперек плиты, образуя в ней квадраты.

Для расчета плитного фундамента определите длину и высоту ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Сечение выполняется в виде трапеции или прямоугольника.По стандарту ширина кромки должна составлять 0,8 от высоты. Для прямоугольных кромок общий объем будет 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание составляет 1,5 толщины фундамента, верхнее — 0,8. В рассматриваемом примере площадь поперечного сечения трапеции будет равна (0,8 + 1,5) / 2×0,25 = 0,15 квадратных метров, а объем всех граней будет 0,15×80 = 12 кубометров.

Из рассмотренного примера видно, что для заливки монолитного перекрытия фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубометров бетона.Эту сумму совершенно несложно рассчитать самостоятельно, чтобы определить затраты, которые потребуются на обустройство фундамента.

Толщина плитного фундамента — очень важный показатель, обеспечивающий его прочность и надежность. Это зависит от многих факторов и может отличаться на разных почвах или для разных построек. Поэтому, чтобы построить действительно прочный дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Фундамент из плит для холодного климата

Сводка: Когда старший редактор Энди Энгель решил построить отдельно стоящий гараж рядом со своим домом, он выбрал защищенный от мороза неглубокий фундамент, а не обычную плиту с опорами ниже глубины промерзания и стволовая стенка на опорах.Поскольку гараж будет отапливаться только с перерывами, ему нужно было установить жесткий пенопласт под плитой, а также выступать из здания. В этой статье Энгель описывает каждый этап процесса, от планирования земляных работ до заливки бетона.


Каждый строитель знает, что обычные опоры должны располагаться ниже максимальной ожидаемой глубины промерзания. В моем районе 42 дюйма. глубина промерзания — одна из причин того, что фундамент из плит — редкость, а фундаменты — обычное явление; Если вы все равно копаете так далеко, полноценный подвал не будет стоить намного дороже.Исключение — гаражи. Плита на уклоне — это единственный экономичный способ построить пол, на котором можно припарковать грузовик. Здесь, в Коннектикуте, гаражи обычно строятся путем выкапывания траншей по периметру до глубины ниже нуля, заливки бетонных оснований и строительства бетонных или блочных стеновых панелей на опорах. Стволы засыпаются, а грунт внутри гаража уплотняется (или не очень часто). Укладывается слой гравия, затем пластиковый пароизоляционный слой, а затем бетонная плита толщиной 4 дюйма заливается внутри стволов.Иногда между щебнем и пластиком кладут слой пенопласта.

Однако глубокие траншеи создают изрядное количество почвы, от которой нужно избавляться, а в стене ствола используется много бетона. Когда я думал о строительстве гаража рядом с моим домом, все это было у меня в голове. Поскольку я планировал делать работу сам, перспектива укладки блочной стволовой стены, наклонившись в траншее, также повлияла на мое мышление. Моя спина возмущалась подобным насилием еще до того, как мои волосы поседели. Должен был быть способ получше.

Изолируйте землю

Я нашел интригующую технику в IRC, известную как защищенный от мороза неглубокий фундамент. Идея, лежащая в основе этой техники, заключается в том, что изоляция земли вокруг здания предохраняет землю от замерзания и исключает необходимость строительства бетонных оснований ниже глубины промерзания. Насколько далеко должна распространяться пена, зависит от климатической зоны. Для получения этой информации IRC ссылается на документ 3201: Американского общества инженеров-строителей (ASCE) «Проектирование и строительство защищенных от замерзания фундаментов мелкого заложения».

Однако IRC включает эту деталь только для отапливаемых зданий, где утечка тепла из здания защищает землю от замерзания. Мой гараж будет отапливаться только с перерывами, поэтому код будет считать его неотапливаемым. Но ASCE 3201 предоставляет больше деталей, чем IRC, в том числе способ возведения защищенных от мороза неглубоких фундаментов для неотапливаемых зданий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
